KMM. Enchipsdator = allt på ett chip, CPU, RAM, ROM, I/O (parallell, seriell, A/D, timer/counter, PWM, I2C, SPI,...) I/O A I/O B I/O C I/O D.
|
|
- Johan Berglund
- för 6 år sedan
- Visningar:
Transkript
1 KMM Enchipsdatorn AVR Kommunikation Sensorer Reglerteknik Avbrott Beagleboard Raspberry Pi Enchipsdator = allt på ett chip, CPU, RAM, ROM, I/O (parallell, seriell, A/D, timer/counter, PWM, I2C, SPI,...) clk rst I/O A I/O B I/O C I/O D irq Flash Prog CPU RAM Data EE Data AVR-familjen. 8-bits RISC-dator + I/O AVR = Alf Vegard Risc 2 1
2 ATmega1284 <-> ATmega16<-> ATmega168 Egenskap Instruktioner Register Flash (program,konstanter) EEPROM (konstanter) 131 kraftfulla! 32 generella 8-bits 128 kb 16 kb 16 kb 4 kb 512 B 512 B SRAM (variabler) 16 kb 1 kb 1 kb I/O (pinnar) 32 (40) 32 (40) 23 (28) Avbrott (antal) I 2 C SPI UART bit timers bit timers PWM (kanaler) A/D (kanaler) klocka 0-20 MHz 0-16 MHz 0-20 MHz , 16 3 Principschema 2-stegs pipeline clk rst Motor, Servo, Sensor, Bluetooth,
3 Hur fort går det? Med 20 MHz klocka gör AVR 20 MIPS (miljoner instruktioner per sekund) Hämta 1 Hämta 2 add brpl xxx yyy Verkställ 1 Verkställ 2 add brpl nop yyy instruktioner per millisekund! OBS, en FPGA på samma frekvens är klart snabbare! processor sekvensnät 20 MHz 20 MHz 5 Data space Programmerarmodell Program space k
4 Stora AVR-en har 4 portar (A,B,C,D) à 8 bitar. Varje port kan vara en parallellport eller något annat. Till porten hör ett antal I/O-register. 9 Ett litet exempel AVR r0 r1 ddrb portb PB0 PB1 PB2 PB3 bar LED r31 pinb PB4 PB5 PB6 PB7 DIP switch
5 En pinne/bit i port B Här är pinnen! DDRBn PORTBn PINBn Alltså * 3 register * skriv till PORT * läs från PIN 11 Vanlig digital in/ut-matning - asm.include "m16def.inc".org 0 ; Skriv i datariktningsregistret ldi r17,(1<<ddb3) (1<<DDB2) (1<<DDB1) (1<<DDB0) out DDRB,r17 TILLBAKA: ; Läs av pinnarna in r16,pinb ; kolla tryckknappar 7,6,5,4 ; Skifta ner r16 fyra gånger swap r16 ; Skriv ut på LEDarna out PORTB,r16 jmp TILLBAKA 12 5
6 Vanlig digital in/ut-matning - C #include <avr/io.h> int main(void) { uint8_t i;... /* Define directions for port pins */ DDRB = (1<<DDB3) (1<<DDB2) (1<<DDB1) (1<<DDB0); } while (1) { /* Läs av DIP-switchen */ i = PINB; /* kolla tryckknappar */ /* Skifta 4 steg höger, skriv ut på LEDarna */ PORTB = i>>4; } Kommentar: 1) I/O-programmering likadan som i asm! 2) Nytt är variabeln i. Var bor den? Hur stor är den? 13 asm <-> C Manualen har exempel för båda CPU registren r0-r31 försvinner I/O-programmeringen likadan. 64 I/O-register Tidskritisk kod? Mer känsla för maskinen? Det går att blanda, fast gör inte det Struktur, if-satser, forloopar..., datatyper... Kompilatorn fixar kod för avbrottsvektorer 14 6

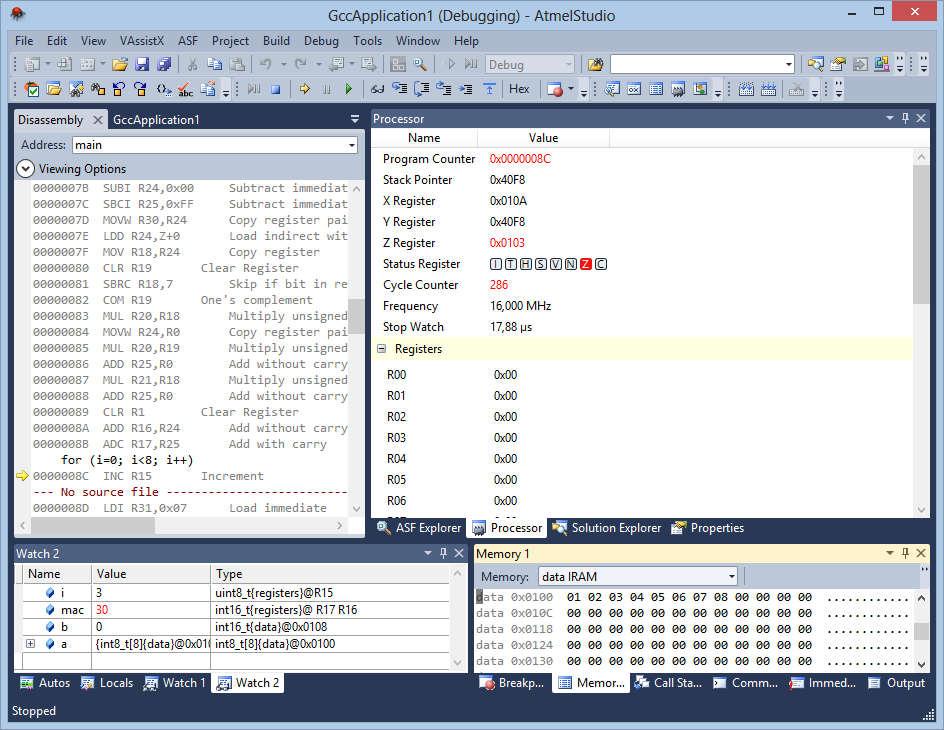

7 Utvecklingsmiljö för Atmel Windows Atmel Studio (asm, avr-gcc) JTAG-kabel USB-kabel I labbet: Med ICE, exekvering i AVR 1) Upload + Programmering 2) Läsa/skriva register (vrida på huvudet...) 3) Singlesteppa 4) Köra med brytpunkt adress/data Hemma: Utan ICE, simulering i PCn 1) Läsa/skriva register 2) Singlesteppa 3) Köra med brytpunkt program/data 4) Stimuli (mata in 0/1 på pinnarna)
8 18 Kommunikation - UART - Parallell - I2C - SPI 19 8
9 Hur kommunicerar processorerna med varandra och med omvärlden? servon Modul 1 Atmel sensorer Modul 2 Atmel Modul 3 Atmel 20 1) UART (Universal Asynchronous Receiver/Transmitter) Protokoll: startbit databitar... 1 stoppbit AVR1 UART1 Firefly Bluetooth modul Dongle Bluetooth pinne USB term UART2 AVR2 UART1 UART2 Max BAUD (databitar per sekund) Full duplex Flaggor signallerar sänt/mottaget data klart 9
10 2) Parallellport AVR1 AVR2 Data Handskakning + Enkelt (?) - Många pinnar - Eget protokoll - Dubbelriktad (?) - Egen handskakning 22 3) I 2 C Inter Integrated Circuit TWI -Two Wire Interface Enkel 2-trådsbuss (+ jord) AVR kan vara Master/Slave AVR kan vara Sändare/Mottagare 7-bits adress => 128 slavar Multimaster arbitration supported Upp till 400 khz (200 khz i praktiken) IRQ0 IRQ1 AVR1 master AVR2 master AVR3 master AVR1 master AVR2 slave AVR3 slave SDA SCL SDA SCL Multimaster Coolt men svårt! Master / Slaves Vanligare, lättare! 23 10
11 3) I 2 C Two wire interface Inter-integrated-circuit master slave slave AVR1 AVR2 AVR2 bit rate control status data slave address TWBR TWCR TWSR TWDR TWAR TWBR TWCR TWSR TWDR TWAR TWBR TWCR TWSR TWDR TWAR + 10 kohm 24 SDA SCL 4) SPI f max = 8/4 MHz AVR1 (master) AVR2 (slave) 25 11
12 Sensorer - A/D-omvandling - Reglering - Telemetri -Tidsmätning 26 Sensor 1: IR-avståndsmätare spänning Features Less influence on the color of reflected objects, reflectivity Analog voltage corresponding to distance Detecting distance: 4 to 30 cm, 10 to 80 cm, 20 to 150 cm External control circuit unnecessary Low cost 27 avstånd 12

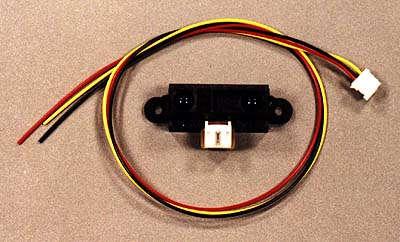

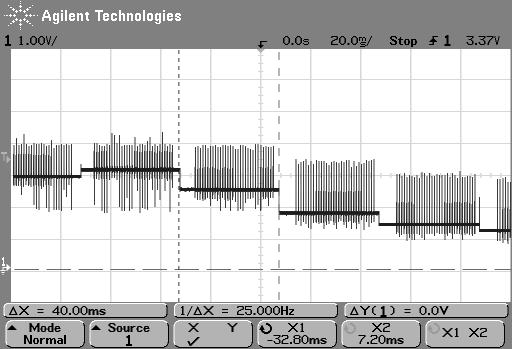

13 Sensordata Ett exempel ur verkligheten: IR-avståndsmätare ger 25 mätvärden/s i form av analog spänning 0->3V. Vi kopplar den direkt till en AVR, som har A/D-omvandlare. Vid närmare studium av sensordatas kvalitet på oscilloskop upptäcks störningar på mätvärdena! Bäst är att bli av med dessa, med ett lågpassfilter, innan signalen går in i A/Domvandlaren. 28 Sensor 2: Tejpsensorn mäter tejpens läge +5 analog spänning [0-5] V R1 R2 IR-lysdiod 29 13
14 Sensor 3: Linjesensor Vårt sensorpaket, 11 sensorer (LED + fototransistor), Läses av med A/D Varje sensor kontrollerad ljust = 0, mörkt 1023 En bit tejp, Ojämn, varierande belysning 30 Att mäta analog spänning: A/D-omvandling +5 R1 R2 omvandlare analog mux Värde 10 bitar Kontroll/Status 8 kanaler 0->5 V => 0->1023 Start... (gör nåt annat) Färdig 31 14
15 Sensordata k Enkel tyngdpunktsberäkning: Felet k T mkk k e 3, 5 k T k m k 32 Lite reglerteknik Hur gör man egentligen för att 1) gå mitt i en korridor? 2) följa en linje? trots att 1) 4-beningen haltar lite grann 2) linjen böjer av 3) golvet lutar lägessensor styrdon 33 15
16 Lite reglerteknik Vi måste konstruera en enkel linjär tidsdiskret regulator. 1) Vi bestämmer oss för ett lämpligt D T, dvs tiden mellan två sensoravläsningar. 2) För roboten i korridoren bildar vi felet e[n] = x h [n] x v [n] För linjeföljaren får vi felet direkt ur sensorn. 3) En regulator bildar en lämpligt styrsignal u[n] mha av felet e[n]. felsignal e[n] Regulator styrsignal u[n] Vi antar att u[n] = 0 rakt fram u[n] > 0 sväng höger u[n] < 0 sväng vänster och att e[n] = 0 mitt på linjen e[n] > 0 vänster om linjen 34 e[n] < 0 höger om linjen Lite reglerteknik Enklaste regulatorn: P-reglering u[n] = K P *e[n] Rattutslaget proportionellt mot felet 35 16
17 Lite reglerteknik P Näst enklaste regulatorn: PD-reglering u[n] = K P *e[n] + K D *(e[n] e[n-1]) Alla bilarna har samma e[n] => samma positiva P-del 1) Neg D-del => minskat rattutslag 2) Pos D-del => ökat rattutslag 3) Mycket neg D-del => styr åt andra hållet I-del behövs ej, kvarstående reglerfel finns ej här! e=0 => u=0 36 Lite reglerteknik OBS: 1) Det är viktigt att känna till D T. PD-formeln ska ju egentligen se ut så här: u[ n] K K P P e[ n] e[ n 1] e[ n] K D D T K D e[ n] ( e[ n] e[ n 1]) D T Var försiktig med talområdet! Använd C, int16_t u,e, ; Det är ju felderivatan vi ska reagera på!!! Styregenskaperna ska inte ändras om D T ändras! Variant: om vinkeln kan mätas u[ n] K P e[ n] K 2 Styrstopp? if u>max u=max; 37 17
18 Telemetri Det är bra! Men varför då? Lätt att se inre tillståndet i systemet, när det är i drift och rörelse! T ex varför gjorde den så? Lätt att ställa in reglerparametrar, i realtid! fel styr Inbyggt system tx rx Firefly USB 38 trigger 1 Sensor 4: Ultraljud out 1 Voltage Frequency Max Range 5v 40KHz 3 m Min Range Sensitivity Input Trigger Echo Pulse 3 cm Detect a 3cm diameter stick at > 2 m 10uS Min. TTL level pulse Positive TTL level signal, width proportional to range
19 Timer/Counter AVR har 3 timer/counters (ATMega 16) Detta är timer/counter1. Simplified block diagram! 16-bits räknare jämförelseregister tidregister kontrollregister 40 Att mäta tid Polling 1) Vänta på att pinnen går hög 2) Läs av räknaren TCNT1 3) Vänta på att pinnen går låg 4) Läs av räknaren TCNT1 5) Subtrahera Avbrott 1) Sätt upp ICR1 för att ta en timestamp på positiv flank på pinnen I avbrottsrutinen Läs av TCNT1, lägg i en variabel och ställ om polariteten på flanken Variabeln innehåller avståndet! 41 19
20 Pulsbreddsmodulering (PWM) - D/A-omvandling avbrott period komp räknare komp S R T ex motor Duty cycle Kontrollera om motorn/servot reagerar på pulskvot eller pulsbredd! 42 Ännu ett exempel Styrning av servon, som reagerar på pulsbredd. Gäller bara s k hobbyservon. 1-2 ms Kommandon * sväng x vänster * I 2 C Superstressad AVR? 8 st 20 ms 43 20
21 De flesta servon reagerar på pulsbredd 1-2 ms 1-2 ms 20 ms PWM 44 Avbrottskällor i ATmega16 Vanlig avbrottsingång Vanlig avbrottsingång 47 21
22 Avbrott i AVR mega 16.org 0x0 ; hopptabell jmp RESET ; jmp EXT_INT0 ; yttre avbrott.org 0x1c jmp ADC ; A/D omvandlaren klar RESET: jmp RESET EXT_INT0: reti ; här börjar ; mitt huvudprogram ; yttre avbrott 1) En händelse sätter en 2) Om avbrottet är aktiverat så fås hopp till avbrottsrutin 3) Spara undan SREG Ta ner Betjäning Ta tillbaka SREG reti ADC: reti ; A/D-omvandlaren ; klar 48 RFID Tags Sensor 5: RFID RFID Card Reader RS232 (UART) 2400 BAUD 49 22

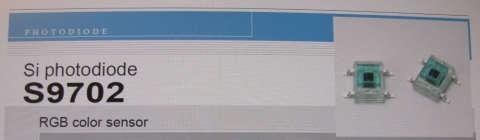

23 Sensor 6: LIDAR-lite v2 Laseravståndssensor Upp till 40 m (1 cm upplösning) I2C-interface Finns i ett fåtal ex, 4-5 st Ny version på gång 50 Sensor 7: Färgsensor R G B x A/D 51 23

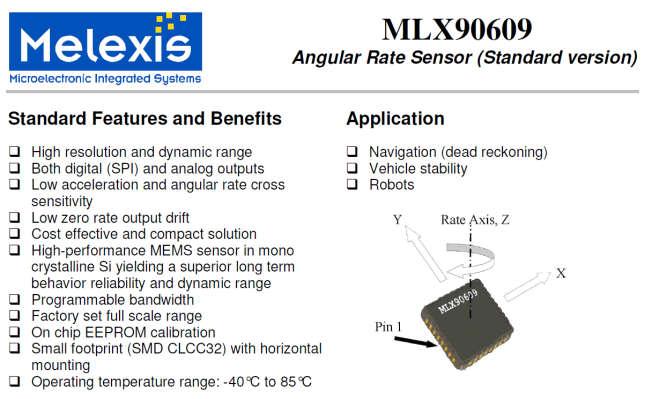

24 Sensor 8: 3-axlig accelerometer x, y, z 52 Sensor 9: Angular rate sensor ( Gyro ) 24

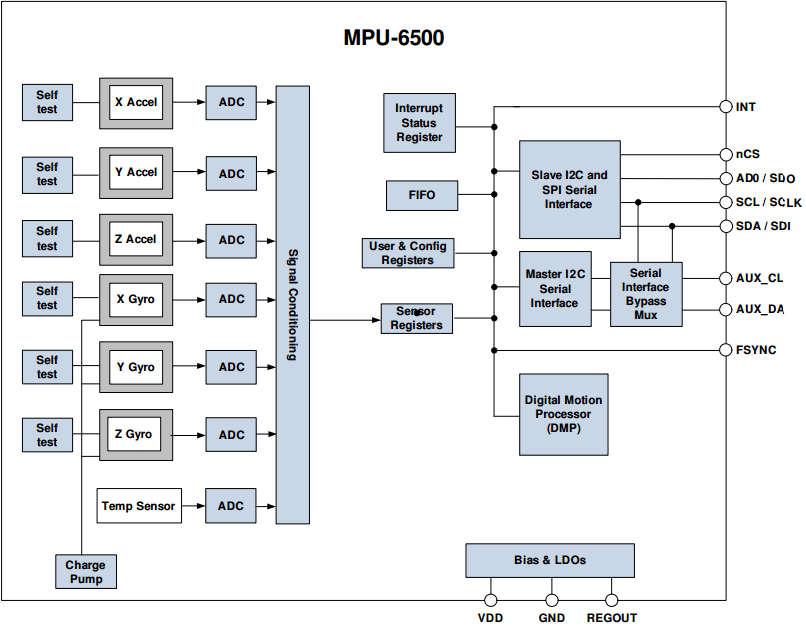

25 Sensor 10 : IMU Inertia Measuring Unit - Tröghetsnavigering Accel & Gyro 6 axlar Rörelseprocessor Datablad 57 sidor!! 54 Sensor 11 : Wii IR Camera Ryktet säger : Ger (X,Y)-koordinater för dom 4 starkaste IR-källorna inom synfältet Kommunicerar med I2C 3.3V I/O Datablad saknas, googla på wii ir camera och hoppas på tur 55 25
26 Sensor 12 : LSM9DS0 Adafruit 9-DOF Accel/Mag/Gyro+Temp Accelerometer Magnetometer (kompass) Gyro Temperatur 5V-kompatibel I2C-interface SPI-interface Kan anskaffas på begäran (endast test-ex finns hemma) 56 Sensor 13 : LSM303DLHC Adafruit 10-DOF IMU Breakout - L3GD20H + LSM303 + BMP180 Accelerometer Magnetometer (kompass) Gyro Temperatur Barometer 5V-kompatibel I2C-interface SPI-interface Kan anskaffas på begäran (endast test-ex finns hemma) 57 26

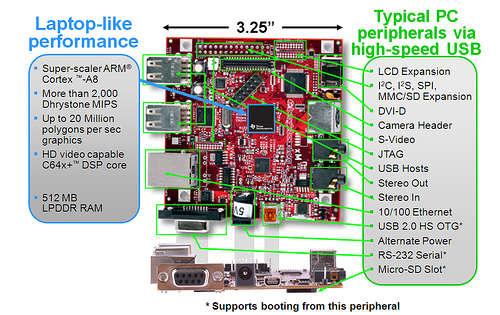

27 Beagleboard 58 Beagleboard 27

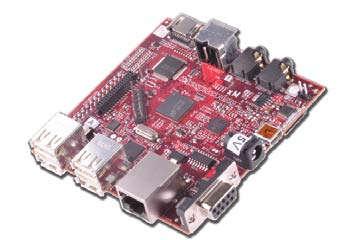

28 Beagleboard Mer kraft Mer makt men... Ett tyngre svärd att svinga Super-scalar ARM Cortex TM -A8 512-MB LPDDR RAM High-speed USB 2.0 OTG port optionally powers the board On-board four-port high-speed USB 2.0 hub with 10/100 Ethernet DVI-D (digital computer monitors and HDTVs) S-video (TV out) Stereo audio out/in High-capacity microsd slot and 4-GB microsd card JTAG Camera port Processorn PDF-datablad finns, 3500 sidor! 28
29 Beagleboard The good... and the bad PLUS Ett operativsystem -Linux (Ångström, Ubuntu) -Windows CE -RTOS Stort arbetsminne, 512MB Kraftfull processor Många olika portar -USB, DVI, ETH -Serieport, PS/2 -Audio in/ut I/O-portar och I2C: (1.8V) MINUS Ej 5V-kompatibel (ansl. till AVR bara via UART) Skrymmande storlek (relativt AVR) Ett tungt svärd att svinga (krävande att använda) Kopplingsförslag 1 WiFi USB USB BT USB USB-Serie RS232 (UART) styr mät AVR1 AVR2 AVR3 I2C styr mät 29
30 Kopplingsförslag 2 USB BT USB USB USB styr mät USB-Serie USB-Serie USB-Serie RS232 RS232 RS232 AVR1 AVR2 AVR3 styr mät styr mät Raspberry Pi 68 30
31 Raspberry Pi 3 A 1.2GHz quad-core 64-bit ARMv8 CPU Bluetooth 4.1 BLE WLAN n 1GB RAM 4 USB ports Ethernet port 40 GPIO pins Full HDMI port Micro SD card slot Camera interface (CSI) Display interface (DSI) VideoCore IV 3D graphics core Combined 3.5mm audio jack and composite video Kan anskaffas på begäran (endast test-ex finns hemma) 69 Raspberry Pi (raspberrypi.org) The good... and the bad PLUS Ett operativsystem -Linux (Raspian, Ubuntu) Stort arbetsminne, 1GB Kraftfull processor Många olika portar -USB, HDMI, ETH -Audio I/O-portar (3.3V) MINUS Ej 5V-kompatibel Skrymmande storlek (relativt AVR) Krävande att använda 31
32 Kan man göra ett eget PCB? Ja, om det inte blir för många grupper samt Man bör ha viss tidigare erfarenhet 71 The End Vad göra nu? -Fundera och planera -Kolla datablad vanheden.isy.liu.se -Prata med handledaren 4/10 : Designföreläsning 72 32
