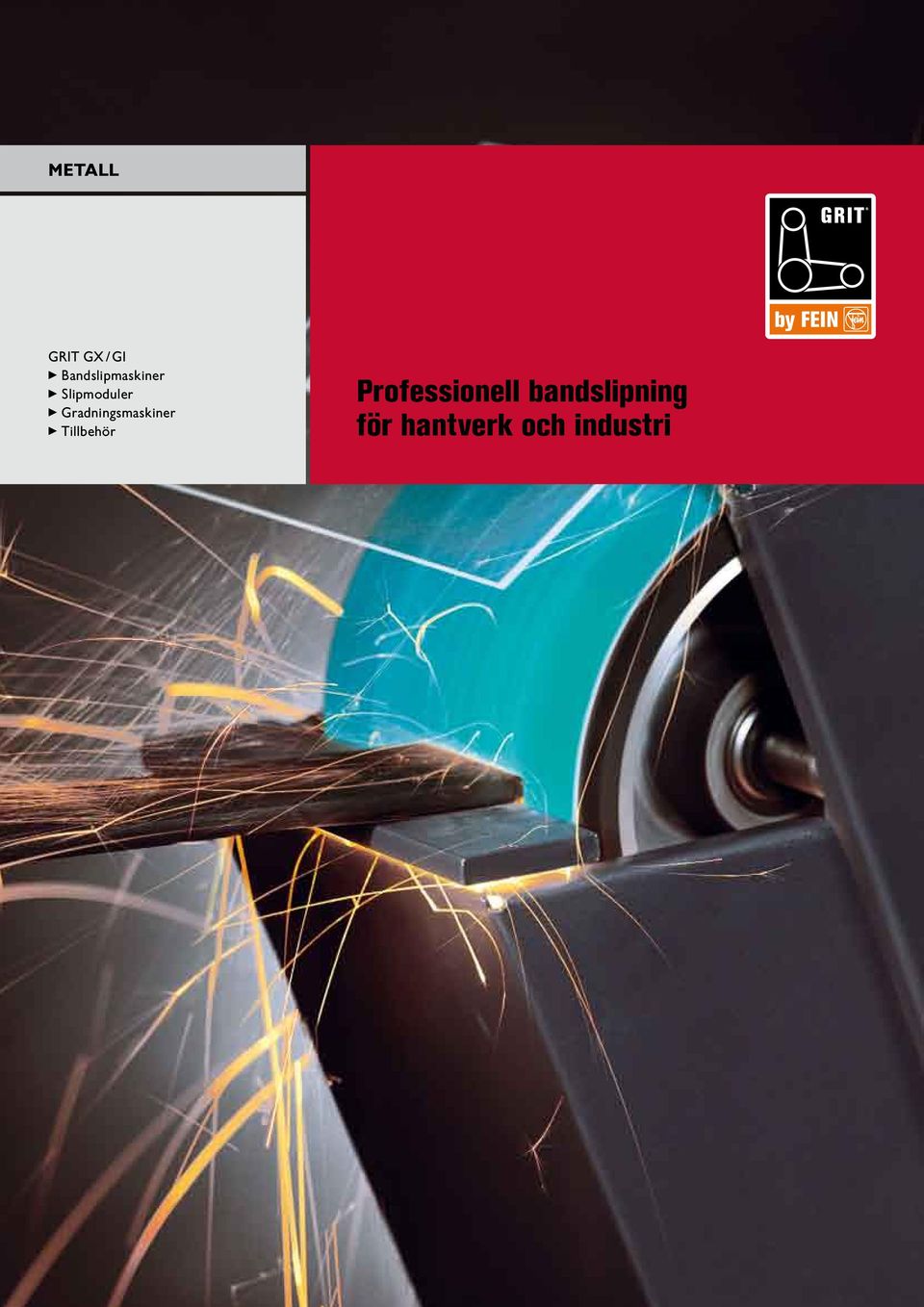

1 METALL GRIT GX / GI Bandslipmaskiner Slipmoduler Gradningsmaskiner Tillbehör Professionell bandslipning för hantverk och industri

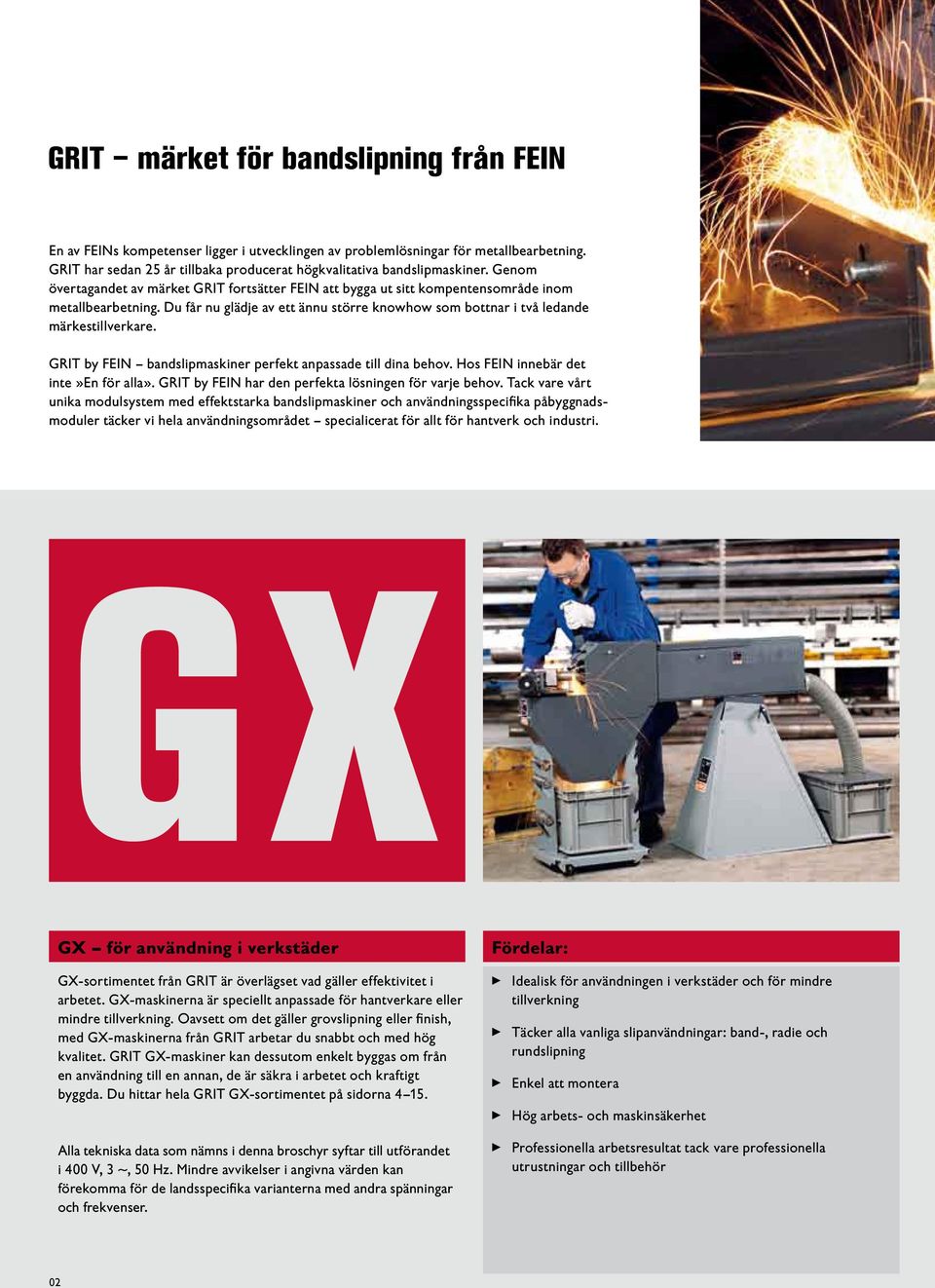

2 GRIT märket för bandslipning från FEIN En av FEINs kompetenser ligger i utvecklingen av problemlösningar för metallbearbetning. GRIT har sedan 25 år tillbaka producerat högkvalitativa bandslipmaskiner. Genom övertagandet av märket GRIT fortsätter FEIN att bygga ut sitt kompentensområde inom metallbearbetning. Du får nu glädje av ett ännu större knowhow som bottnar i två ledande märkestillverkare. GRIT by FEIN bandslipmaskiner perfekt anpassade till dina behov. Hos FEIN innebär det inte»en för alla». GRIT by FEIN har den perfekta lösningen för varje behov. Tack vare vårt unika modulsystem med effektstarka bandslipmaskiner och användningsspecifika påbyggnadsmoduler täcker vi hela användningsområdet specialicerat för allt för hantverk och industri. GX GX för användning i verkstäder GX-sortimentet från GRIT är överlägset vad gäller effektivitet i arbetet. GX-maskinerna är speciellt anpassade för hantverkare eller mindre tillverkning. Oavsett om det gäller grovslipning eller finish, med GX-maskinerna från GRIT arbetar du snabbt och med hög kvalitet. GRIT GX-maskiner kan dessutom enkelt byggas om från en användning till en annan, de är säkra i arbetet och kraftigt byggda. Du hittar hela GRIT GX-sortimentet på sidorna Alla tekniska data som nämns i denna broschyr syftar till utförandet i 400 V, 3 ~, 50 Hz. Mindre avvikelser i angivna värden kan förekomma för de landsspecifika varianterna med andra spänningar och frekvenser. Fördelar: Idealisk för användningen i verkstäder och för mindre tillverkning Täcker alla vanliga slipanvändningar: band-, radie och rundslipning Enkel att montera Hög arbets- och maskinsäkerhet Professionella arbetsresultat tack vare professionella utrustningar och tillbehör 02

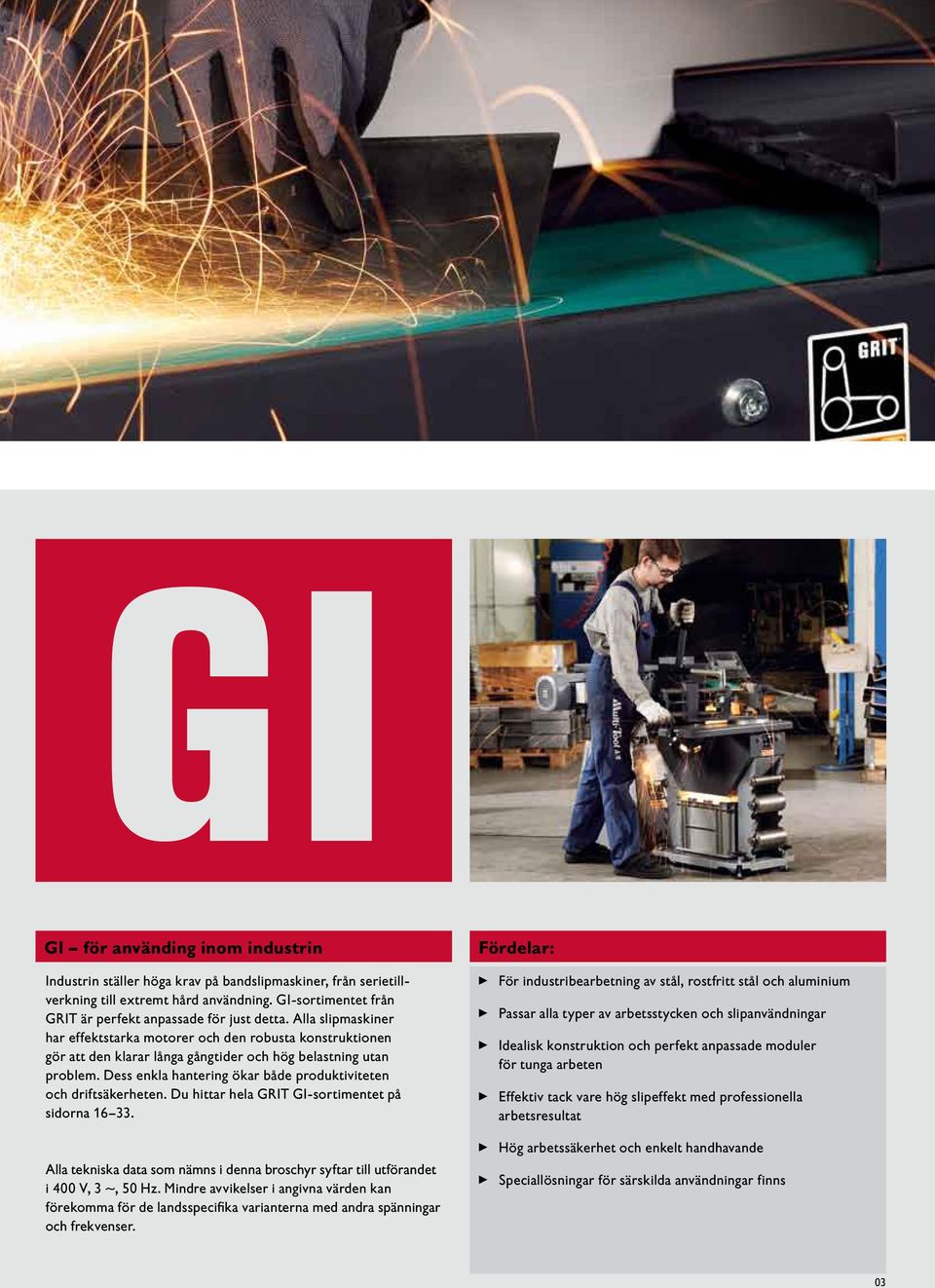

3 GI GI för använding inom industrin Industrin ställer höga krav på bandslipmaskiner, från serietillverkning till extremt hård användning. GI-sortimentet från GRIT är perfekt anpassade för just detta. Alla slipmaskiner har effektstarka motorer och den robusta konstruktionen gör att den klarar långa gångtider och hög belastning utan problem. Dess enkla hantering ökar både produktiviteten och driftsäkerheten. Du hittar hela GRIT GI-sortimentet på sidorna Alla tekniska data som nämns i denna broschyr syftar till utförandet i 400 V, 3 ~, 50 Hz. Mindre avvikelser i angivna värden kan förekomma för de landsspecifika varianterna med andra spänningar och frekvenser. Fördelar: För industribearbetning av stål, rostfritt stål och aluminium Passar alla typer av arbetsstycken och slipanvändningar Idealisk konstruktion och perfekt anpassade moduler för tunga arbeten Effektiv tack vare hög slipeffekt med professionella arbetsresultat Hög arbetssäkerhet och enkelt handhavande Speciallösningar för särskilda användningar finns 03

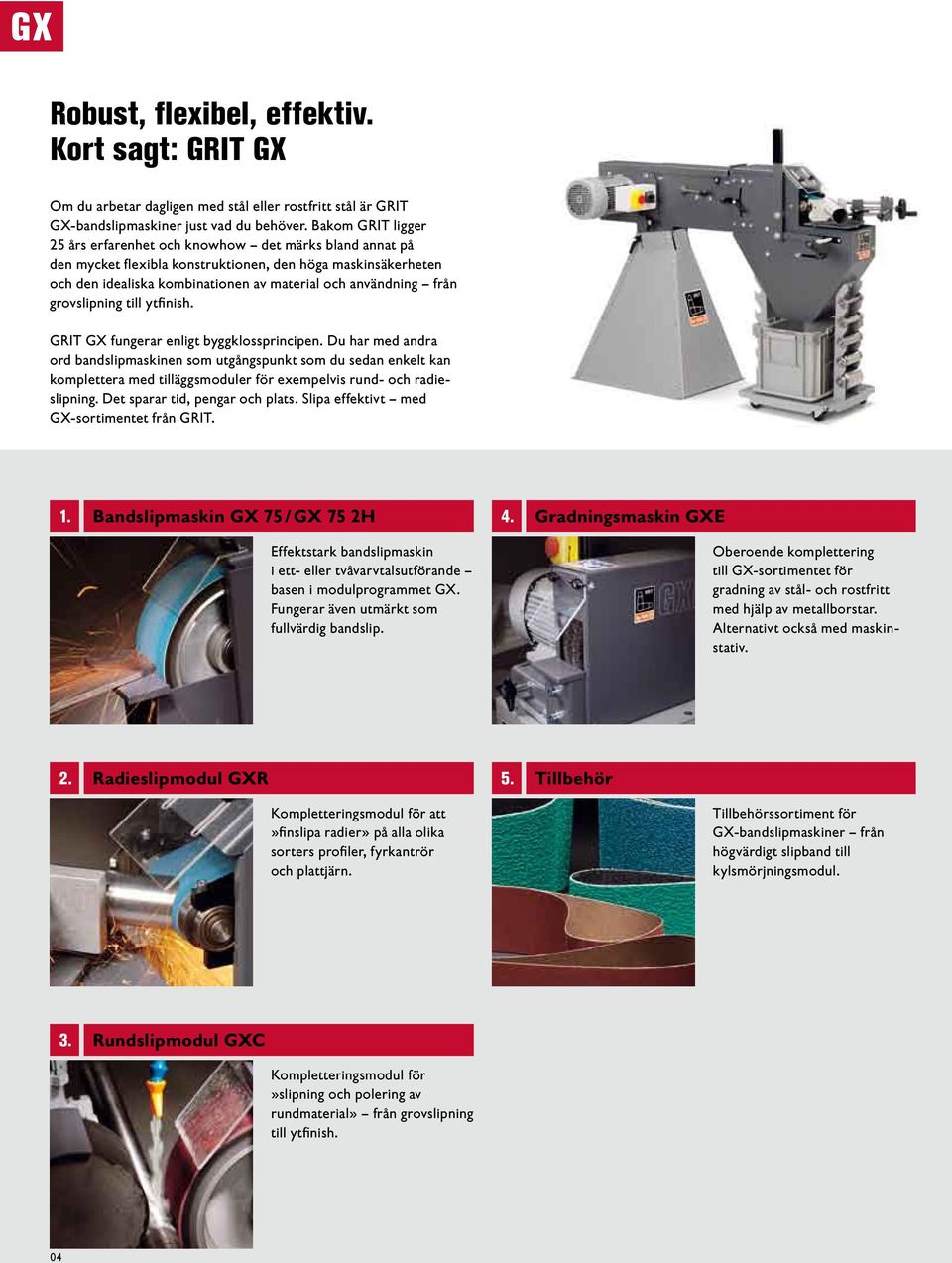

4 Robust, flexibel, effektiv. Kort sagt: GRIT GX Om du arbetar dagligen med stål eller rostfritt stål är GRIT GX-bandslipmaskiner just vad du behöver. Bakom GRIT ligger 25 års erfarenhet och knowhow det märks bland annat på den mycket flexibla konstruktionen, den höga maskinsäkerheten och den idealiska kombinationen av material och användning från grovslipning till ytfinish. GRIT GX fungerar enligt byggklossprincipen. Du har med andra ord bandslipmaskinen som utgångspunkt som du sedan enkelt kan komplettera med tilläggsmoduler för exempelvis rund- och radieslipning. Det sparar tid, pengar och plats. Slipa effektivt med GX-sortimentet från GRIT. 1. Bandslipmaskin GX 75 / GX 75 2H 4. Gradningsmaskin GXE Effektstark bandslipmaskin i ett- eller tvåvarvtalsutförande basen i modulprogrammet GX. Fungerar även utmärkt som fullvärdig bandslip. Oberoende komplettering till GX-sortimentet för gradning av stål- och rostfritt med hjälp av metallborstar. Alternativt också med maskinstativ. 2. Radieslipmodul GXR 5. Tillbehör Kompletteringsmodul för att»finslipa radier» på alla olika sorters profiler, fyrkantrör och plattjärn. Tillbehörssortiment för GX-bandslipmaskiner från högvärdigt slipband till kylsmörjningsmodul. 3. Rundslipmodul GXC Kompletteringsmodul för»slipning och polering av rundmaterial» från grovslipning till ytfinish. 04

5 GRIT GX: Ett system alla möjligheter Gradning, slipning, rundslipning, radieslipning: för att täcka hela bearbetningsspektrumet för stål och rostfritt stål behövs en jättelik maskinpark eller GX-sortimentet från GRIT. Det ger dig nämligen precis lika mycket maskin som du behöver maskinen anpassas efter dina krav. Systemet som växer med kraven GX-sortimentet från GRIT är uppbyggt i delar. Genom att komplettera med motsvarande modul förvandlas din bandslipmaskin till en rundslip- eller radieslipmaskin i en handvändning. Hur enkelt som helst och flexibel till max. Det sparar dig utdragna omriggningar, mycket plats och du slipper investera i en hel maskinpark. GX 75 / GX 75 2H GXR Bandslipmaskin (basenhet) / Radieslipmodul Radieslipmaskin GX 75 / GX 75 2H GXC GXW Bandslipmaskin (basenhet) / Kylsmörjningsmodul Rundslipmodul Rundslipmaskin»centerless» 05

6 Den perfekta basen: Bandslipmaskin GX 75 / GX 75 2H GX 75 och GX 75 2H är systemets bas. En effektstark bandslipmaskin som du kan lita på vid professionell användning. Robust byggd, lätt att montera och utrustad med allt som gör arbetet och handhavandet enklare. GX 75 / 75 2H Robust trefasströmsmotor möjliggör slipning med konstant varvtal Idealiska varvtal för metallbearbetning: GX 75 med 3000 v/min; GX 75 2H omkopplingsbar till 1500 eller 3000 v/min Materialanpassat arbete tack vare självreglerande bandspänning Behändig betjäning tack vare inställbar arbetshöjd, höjdinställning av upplagsbordet vid planslipning och enkel bandjustering Hög arbetssäkerhet tack vare stabilt maskinstativ och massivt upplagsbord Integrerad anslutning för dammutsug (Ø 90 mm) Avtagbar spånbehållare Tekniska data GX 75 GX 75 2H Effekt 3 kw 1,5/2 kw Varvtal 3000 v/min 1500 / 3000 / v/min Bandmått mm mm Anslutningskabel 2 m 2 m Vikt 75 kg 75 kg Bestellnr.: Beställningsnr: Som standard ingår: 1 CEE-kontakt, 16 A; 1 slipband 75 x 2000 mm, K 36 Z 06

7 1. Mångsidig användning Tack vare hög motoreffekt är bandslipmaskinerna GX 75 mycket kraftfulla. Garanterat hög slipeffekt på mycket kort tid liksom bekvämt arbete. GX 75 och GX 75 2H är i stort sett vibrationsfria under användningen och tack vare det patenterade bandspännsystemet kan du arbeta mer noggrant. Oavsett om du ska slipa, putsa svetsfogar, fasa, grada eller planslipa med GRIT arbetar du alltid på bästa möjliga sätt och därmed också effektivt. 2. Bästa möjliga planslipningsarbete Planslipning hör till GRITs standardsortiment. Ett stort slipområde på 75 x 420 mm är lika självklart för GX 75-maskinerna som ett höjdinställningsbart planslipbord och en enkel bandjustering. 07

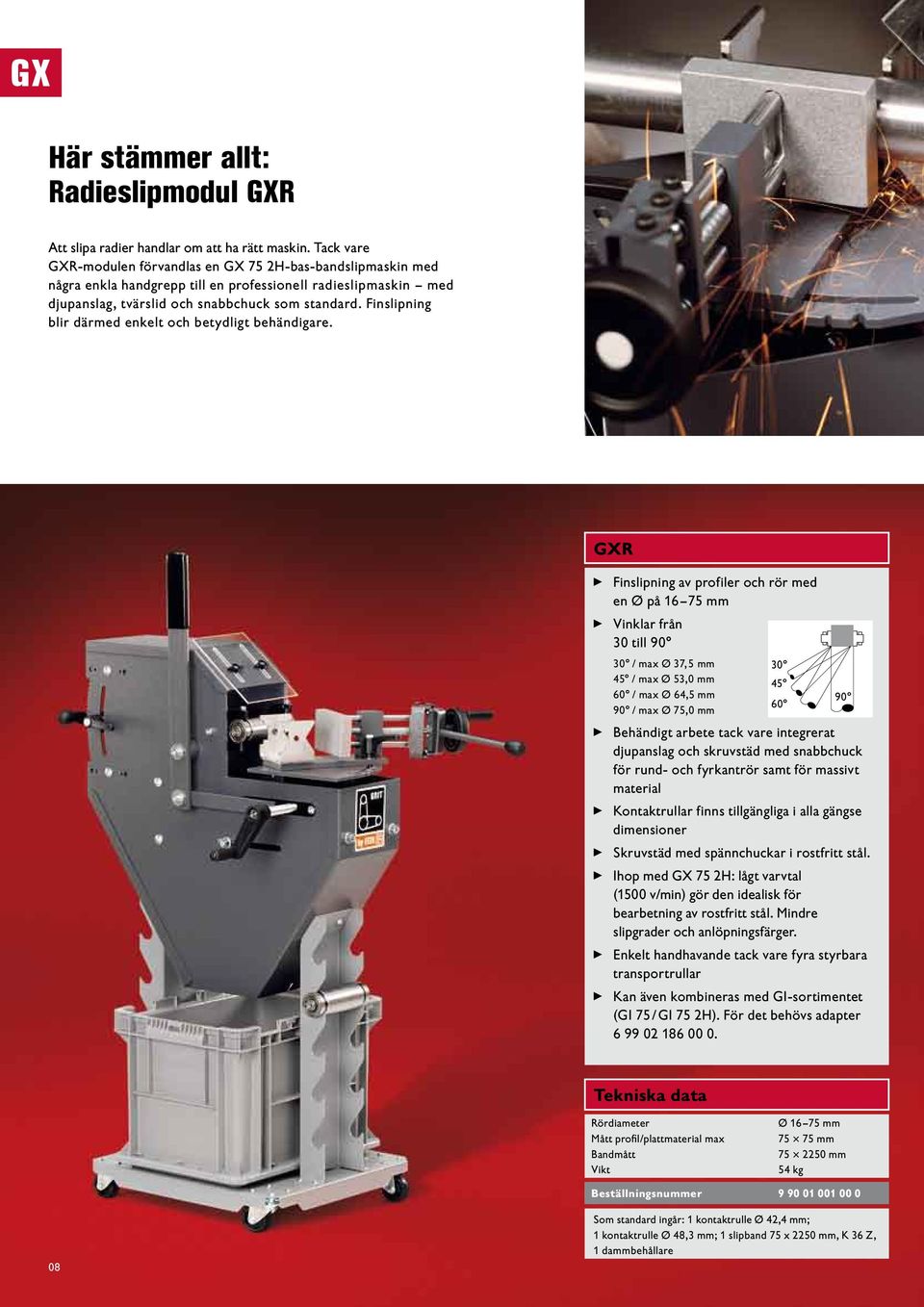

8 Här stämmer allt: Radieslipmodul GXR Att slipa radier handlar om att ha rätt maskin. Tack vare GXR-modulen förvandlas en GX 75 2H-bas-bandslipmaskin med några enkla handgrepp till en professionell radieslipmaskin med djupanslag, tvärslid och snabbchuck som standard. Finslipning blir därmed enkelt och betydligt behändigare. GXR Finslipning av profiler och rör med en Ø på mm Vinklar från 30 till / max Ø 37,5 mm 45 / max Ø 53,0 mm 60 / max Ø 64,5 mm 90 / max Ø 75,0 mm Behändigt arbete tack vare integrerat djupanslag och skruvstäd med snabbchuck för rund- och fyrkantrör samt för massivt material Kontaktrullar finns tillgängliga i alla gängse dimensioner Skruvstäd med spännchuckar i rostfritt stål. Ihop med GX 75 2H: lågt varvtal (1500 v/min) gör den idealisk för bearbetning av rostfritt stål. Mindre slipgrader och anlöpningsfärger. Enkelt handhavande tack vare fyra styrbara transportrullar Kan även kombineras med GI-sortimentet (GI 75 / GI 75 2H). För det behövs adapter Tekniska data Rördiameter Mått profil/plattmaterial max Bandmått Vikt Ø mm mm mm 54 kg Bestellnummer Beställningsnummer Som standard ingår: 1 kontaktrulle Ø 42,4 mm; 1 kontaktrulle Ø 48,3 mm; 1 slipband 75 x 2250 mm, K 36 Z, 1 dammbehållare

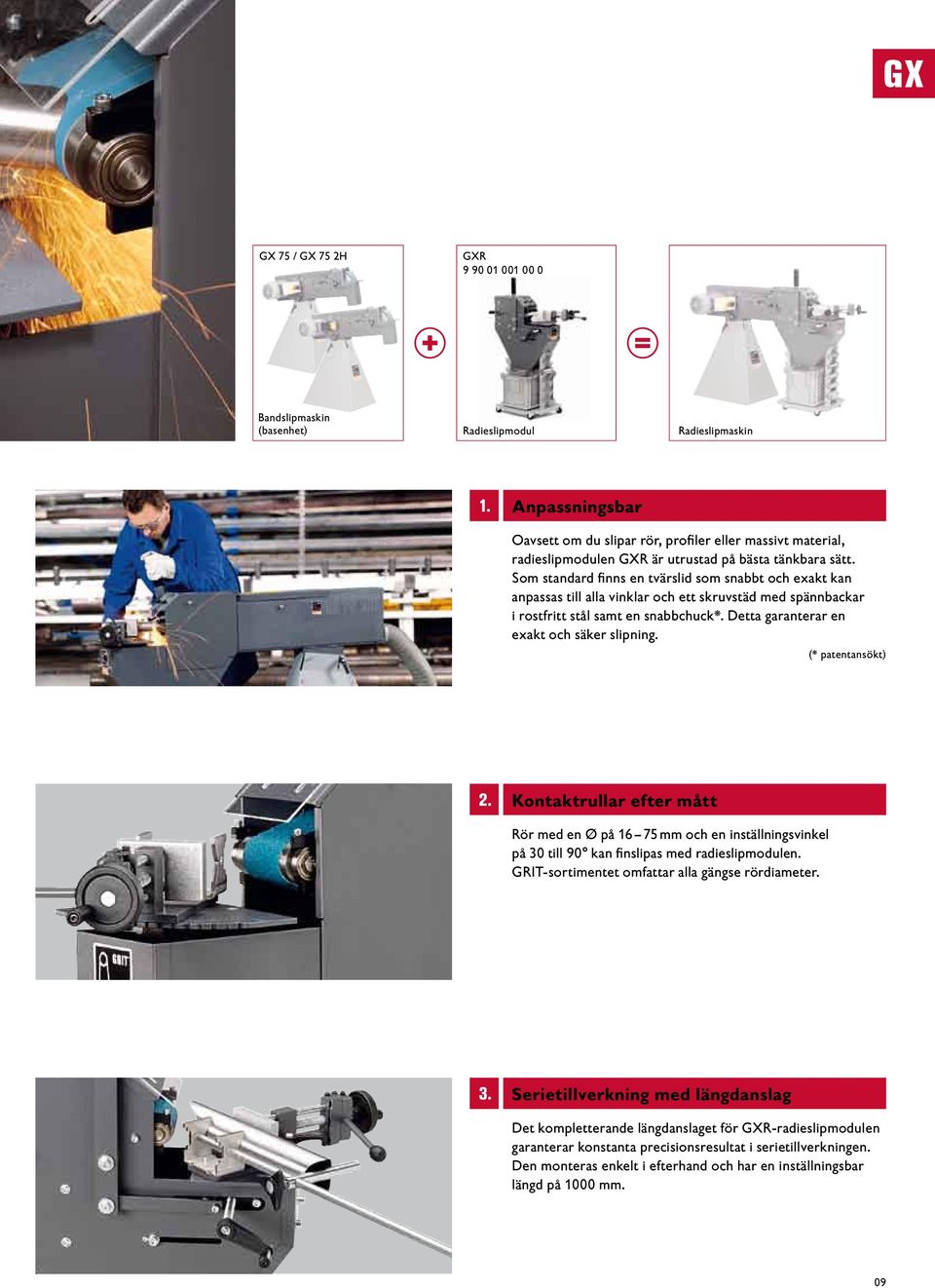

9 GX 75 / GX 75 2H GXR Bandslipmaskin (basenhet) Radieslipmodul Radieslipmaskin 1. Anpassningsbar Oavsett om du slipar rör, profi ler eller massivt material, radieslipmodulen GXR är utrustad på bästa tänkbara sätt. Som standard fi nns en tvärslid som snabbt och exakt kan anpassas till alla vinklar och ett skruvstäd med spännbackar i rostfritt stål samt en snabbchuck*. Detta garanterar en exakt och säker slipning. (* patentansökt) 2. Kontaktrullar efter mått Rör med en Ø på mm och en inställningsvinkel på 30 till 90 kan fi nslipas med radieslipmodulen. GRIT-sortimentet omfattar alla gängse rördiameter. 3. Serietillverkning med längdanslag Det kompletterande längdanslaget för GXR-radieslipmodulen garanterar konstanta precisionsresultat i serietillverkningen. Den monteras enkelt i efterhand och har en inställningsbar längd på 1000 mm. 09

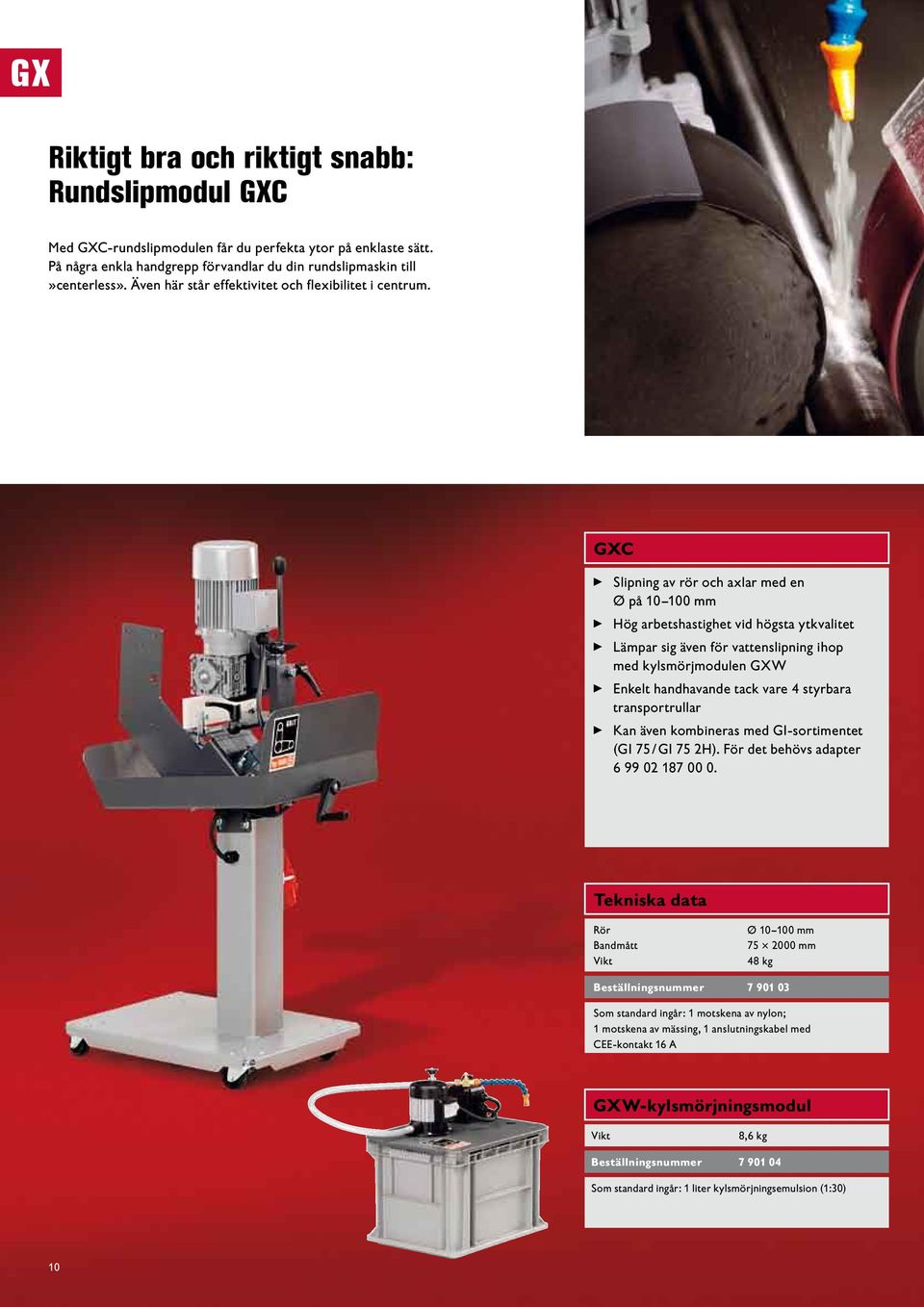

10 Riktigt bra och riktigt snabb: Rundslipmodul GXC Med GXC-rundslipmodulen får du perfekta ytor på enklaste sätt. På några enkla handgrepp förvandlar du din rundslipmaskin till»centerless». Även här står effektivitet och flexibilitet i centrum. GXC Slipning av rör och axlar med en Ø på mm Hög arbetshastighet vid högsta ytkvalitet Lämpar sig även för vattenslipning ihop med kylsmörjmodulen GXW Enkelt handhavande tack vare 4 styrbara transportrullar Kan även kombineras med GI-sortimentet (GI 75 / GI 75 2H). För det behövs adapter Tekniska data Rör Bandmått Vikt Ø mm mm 48 kg Bestellnummer Beställningsnummer Som standard ingår: 1 motskena av nylon; 1 motskena av mässing, 1 anslutningskabel med CEE-kontakt 16 A GXW-kylsmörjningsmodul Vikt 8,6 kg Bestellnummer Beställningsnummer Som standard ingår: 1 liter kylsmörjningsemulsion (1:30) 10

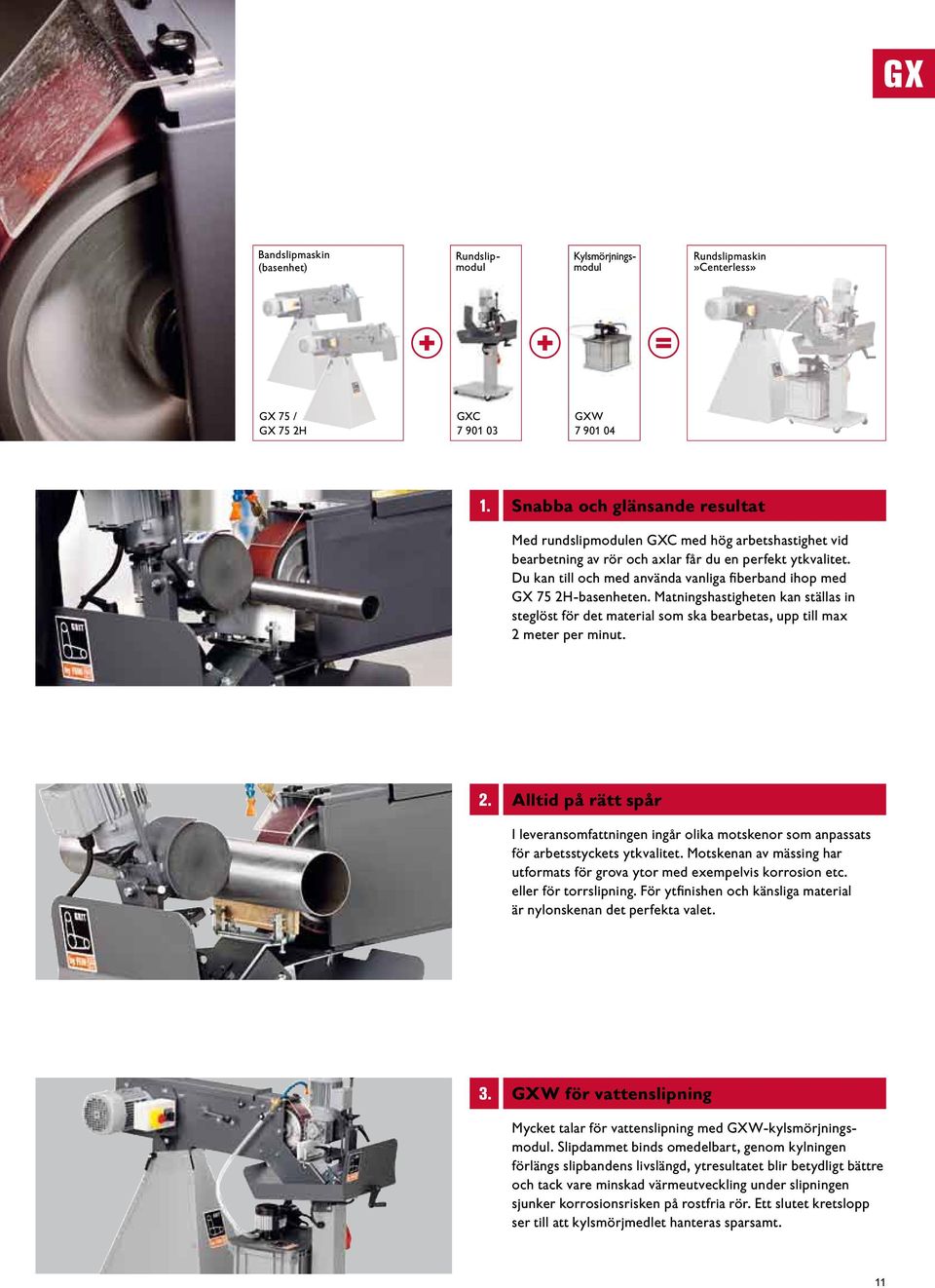

11 Bandslipmaskin (basenhet) Kylsmörjningsmodul Rundslipmodul Rundslipmaskin»Centerless» GX 75 / GX 75 2H GXC GXW Snabba och glänsande resultat Med rundslipmodulen GXC med hög arbetshastighet vid bearbetning av rör och axlar får du en perfekt ytkvalitet. Du kan till och med använda vanliga fi berband ihop med GX 75 2H-basenheten. Matningshastigheten kan ställas in steglöst för det material som ska bearbetas, upp till max 2 meter per minut. 2. Alltid på rätt spår I leveransomfattningen ingår olika motskenor som anpassats för arbetsstyckets ytkvalitet. Motskenan av mässing har utformats för grova ytor med exempelvis korrosion etc. eller för torrslipning. För ytfi nishen och känsliga material är nylonskenan det perfekta valet. 3. GXW för vattenslipning Mycket talar för vattenslipning med GXW-kylsmörjningsmodul. Slipdammet binds omedelbart, genom kylningen förlängs slipbandens livslängd, ytresultatet blir betydligt bättre och tack vare minskad värmeutveckling under slipningen sjunker korrosionsrisken på rostfria rör. Ett slutet kretslopp ser till att kylsmörjmedlet hanteras sparsamt. 11

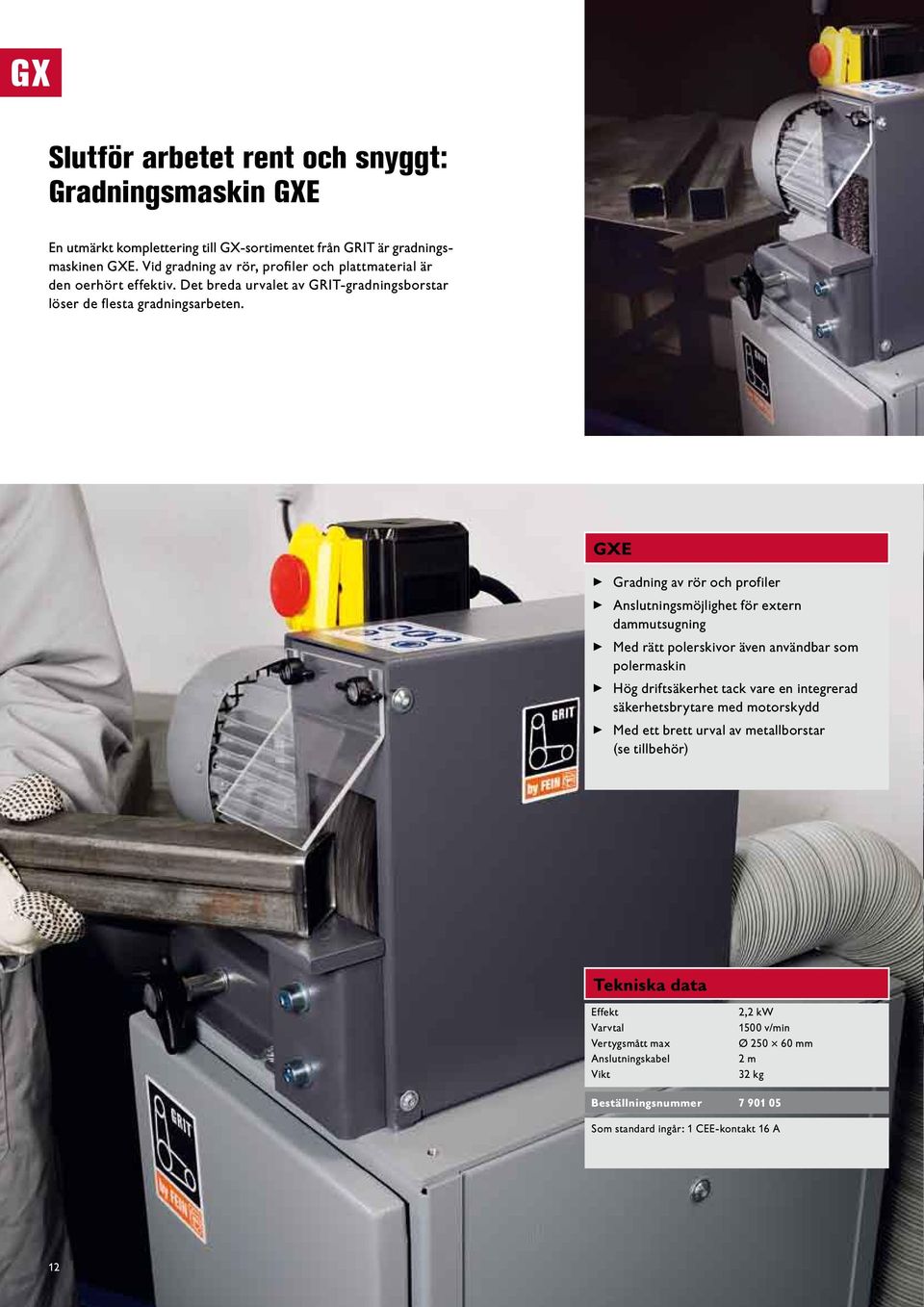

12 Slutför arbetet rent och snyggt: Gradningsmaskin GXE En utmärkt komplettering till GX-sortimentet från GRIT är gradningsmaskinen GXE. Vid gradning av rör, profiler och plattmaterial är den oerhört effektiv. Det breda urvalet av GRIT-gradningsborstar löser de flesta gradningsarbeten. GXE Gradning av rör och profiler Anslutningsmöjlighet för extern dammutsugning Med rätt polerskivor även användbar som polermaskin Hög driftsäkerhet tack vare en integrerad säkerhetsbrytare med motorskydd Med ett brett urval av metallborstar (se tillbehör) Tekniska data Effekt Varvtal Vertygsmått max Anslutningskabel Vikt 2,2 kw 1500 v/min Ø mm 2 m 32 kg Bestellnummer Beställningsnummer Som standard ingår: 1 CEE-kontakt 16 A 12

13 Ett bärande ben: Maskinstativ GIXS och GIXBE Båda maskinstativen passar utmärkt till gradningsmaskinen GXE, oavsett om du arbetar med eller utan dammutsug. Enkel montering, robust konstruktion och extremt stabil. Maskinstativen kan även användas för GI-sortimentet (GI 100 och GIE). Gradningsmaskin Maskinstativ GXE GIXS GIXBE GIXS / GIXBE Stabilt maskinstativ av stålplåt Hög stabilitet tack vare plugg-fäste GIXBE Integrerad motor för högeffektiv dubbelutsugning Kassettfilter för effektiv luftrening Integrerad metallspånsbehållare, resistent mot glödande gnistor Böjliga, värmetåliga utsugsslangar av stål Tekniska data GIXS Mått (l x b x h) Vikt mm 18 kg Bestellnummer Beställningsnummer Tekniska data GIXBE Effekt Max undertryck Mått (l x b x h) Vikt 370 W 2,65 mbar mm 58 kg Bestellnummer Beställningsnummer GIXS GIXBE 13

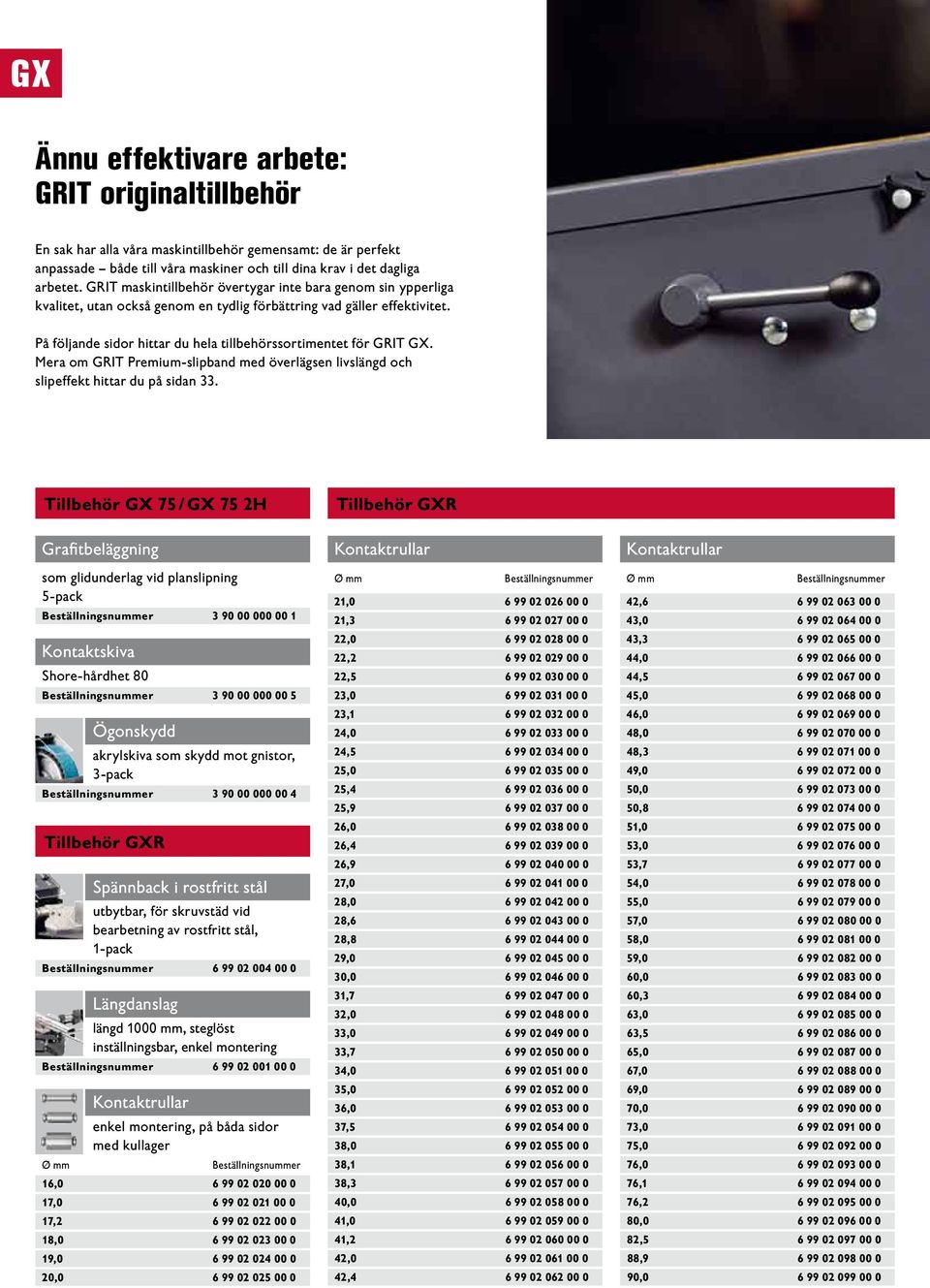

14 14 Ännu effektivare arbete: GRIT originaltillbehör En sak har alla våra maskintillbehör gemensamt: de är perfekt anpassade både till våra maskiner och till dina krav i det dagliga arbetet. GRIT maskintillbehör övertygar inte bara genom sin ypperliga kvalitet, utan också genom en tydlig förbättring vad gäller effektivitet. På följande sidor hittar du hela tillbehörssortimentet för GRIT GX. Mera om GRIT Premium-slipband med överlägsen livslängd och slipeffekt hittar du på sidan 33. Tillbehör GX 75 / GX 75 2H Grafitbeläggning som glidunderlag vid planslipning 5-pack Beställningsnummer Kontaktskiva Shore-hårdhet 80 Beställningsnummer Spännback i rostfritt stål utbytbar, för skruvstäd vid bearbetning av rostfritt stål, 1-pack Beställningsnummer Längdanslag längd 1000 mm, steglöst inställningsbar, enkel montering Beställningsnummer Ø mm Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Tillbehör GXR Kontaktrullar enkel montering, på båda sidor med kullager Beställningsnummer 16, , , , , , Tillbehör GXR Kontaktrullar Ø mm Beställningsnummer 21, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Kontaktrullar Ø mm Beställningsnummer 42, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

15 Tillbehör GXR Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Vattenbehållare plast, för gnistsläckning, med bärhandtag på sidorna, volym ca 20 l Beställningsnummer Skarvstycke Behövs för anpassningen av GXR-modulen till en bandslipmaskin ur GI-sortimentet Beställningsnummer Tillbehör GXC Motskena, mässing för torrslipning och grova materialytor Beställningsnummer Motskena, nylon för hög ytkvalitet Beställningsnummer Skarvstycke Behövs för anpassningen av GXC-modulen till en bandslipmaskin ur GI-sortimentet Beställningsnummer Tillbehör GXE Stålborste Ø 250 mm 60 mm, med mycket hög draghållfasthet för extra effektivt arbete, verktygs-fäste Ø 51 mm. 0,2 mm trådtjocklek för rör och profiler. 0,35 mm trådtjocklek för universell användning. 0,5 mm trådtjocklek för tjockväggiga rör och profiler och hög gradningseffekt. Stålutförande: Trådtjocklek mm Beställningsnummer 0, , , Utförande i rostfritt stål: Trådtjocklek mm Beställningsnummer 0, , Dammpåse för spånuppsamling, snabb och enkel montering Beställningsnummer Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer GRIT Slipband hittar du på sidan 33. Tillbehör GXW Kylsmörjningsemulsion koncentrat, 10 l, blandförhållande 1:30, ger 300 l färdigt kylsmörjmedel Beställningsnummer Ytterligare tillbehör Böjlig slang för spåntransport, Ø 90 mm, längd 1 m, stål, hög värmetålighet Beställningsnummer Spännband för fastgöring av böjlig slang Beställningsnummer Dammbehållare för gnistsläckning, metallock för slanganslutning, plast, bärhandtag på sidan, volym ca 20 l Beställningsnummer

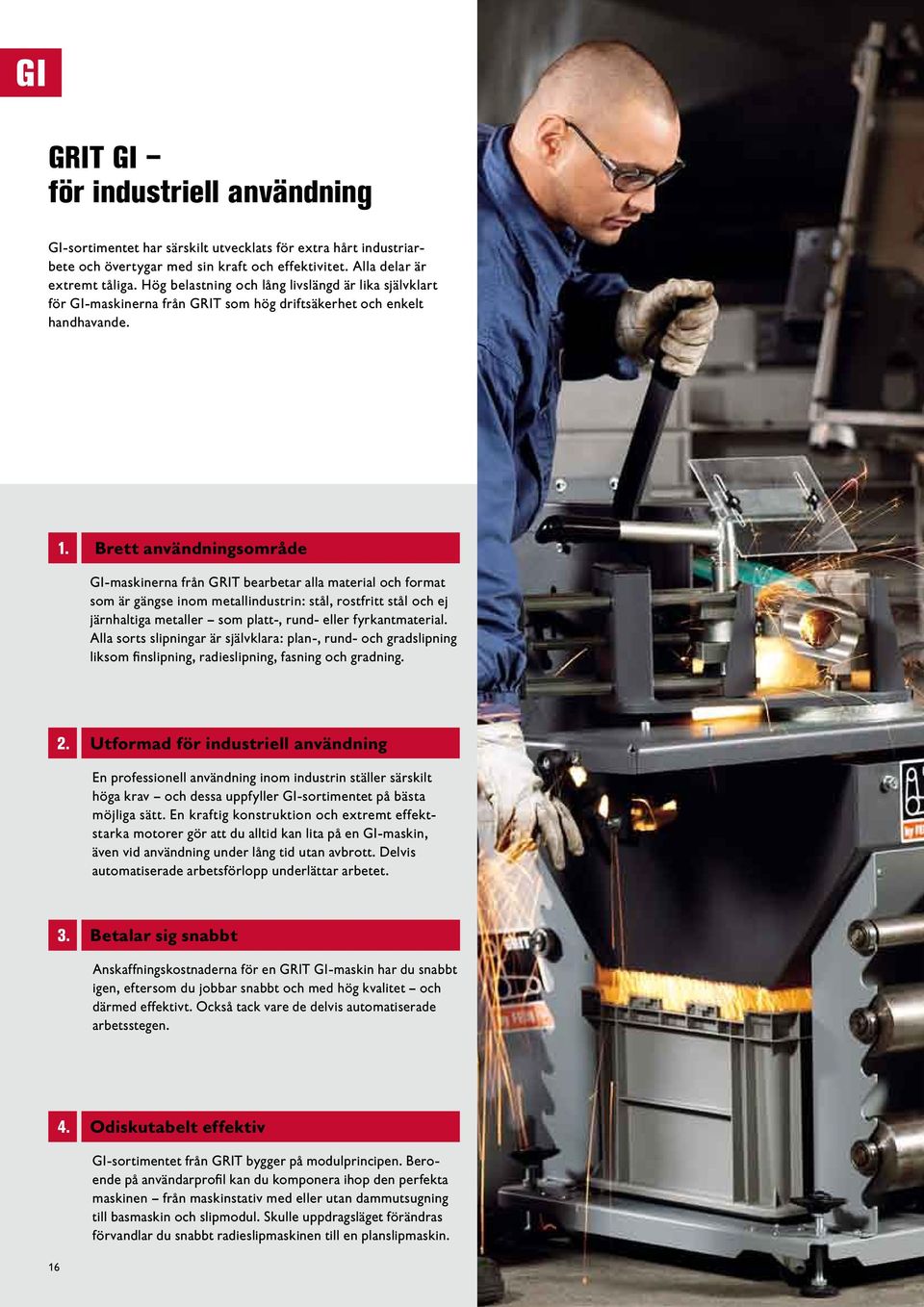

16 GRIT GI för industriell användning GI-sortimentet har särskilt utvecklats för extra hårt industriarbete och övertygar med sin kraft och effektivitet. Alla delar är extremt tåliga. Hög belastning och lång livslängd är lika självklart för GI-maskinerna från GRIT som hög driftsäkerhet och enkelt handhavande. 1. Brett användningsområde GI-maskinerna från GRIT bearbetar alla material och format som är gängse inom metallindustrin: stål, rostfritt stål och ej järnhaltiga metaller som platt-, rund- eller fyrkantmaterial. Alla sorts slipningar är självklara: plan-, rund- och gradslipning liksom finslipning, radieslipning, fasning och gradning. 2. Utformad för industriell användning En professionell användning inom industrin ställer särskilt höga krav och dessa uppfyller GI-sortimentet på bästa möjliga sätt. En kraftig konstruktion och extremt effektstarka motorer gör att du alltid kan lita på en GI-maskin, även vid användning under lång tid utan avbrott. Delvis automatiserade arbetsförlopp underlättar arbetet. 3. Betalar sig snabbt Anskaffningskostnaderna för en GRIT GI-maskin har du snabbt igen, eftersom du jobbar snabbt och med hög kvalitet och därmed effektivt. Också tack vare de delvis automatiserade arbetsstegen. 4. Odiskutabelt effektiv GI-sortimentet från GRIT bygger på modulprincipen. Beroende på användarprofil kan du komponera ihop den perfekta maskinen från maskinstativ med eller utan dammutsugning till basmaskin och slipmodul. Skulle uppdragsläget förändras förvandlar du snabbt radieslipmaskinen till en planslipmaskin. 16

17 Påbyggnadsbart maskinsortiment Bandslipning Bandslipmaskin (basmaskin) Maskinstativ Bandslipmaskin GI GI 75 2H GI GI 150 2H GIB GIBE Radieslipning Bandslipmaskin (basmaskin) Maskinstativ Radieslipmodul Radieslipmaskin GI GI 150 2H GIB GIBE GIR Planslipning Bandslipmaskin (basmaskin) Maskinstativ Planslipmodul Planslipmaskin GI GI 150 2H GIB GIBE GIL Mobil användning Bandslipmaskin (basmaskin) Mobilt stativ Slipmobil GI GI 75 2H GI GI 150 2H GIM Bandslipning Bandslipmaskin (basmaskin) Maskinstativ Bandslipmaskin GI GIXS GIXBE Maskinsortiment (standard) Bandslipning Bandslipmaskin GIS Maskinsortiment (special) Rundslipning Rundslipmaskin GICS

18 En idealisk utgångspunkt: Bandslipmaskin GI 75 och GI 150 Grundutrustningen för industriell bandslipning: GRIT GI 75- och GI 150-bandslipmaskinerna. Här har varje detalj anpassats till den tuffa professionella användningen. En effektstark motor ser till att varvtalet är konstant och sörjer för en hög bearbetningsgrad. Finns både med 75 och 150 mm bandbredd samt med ett eller två varvtal. GI 75 (2H) / GI 150 (2H) Högeffektiva bandslipmaskiner med antingen ett eller två varvtal och olika bandbredd (75 eller 150 mm) finns tillgängliga Konstant varvtal vid hög bearbetningsgrad tack vare en effektstark och robust motor Behändigt handhavande; låg vibration och patenterat bandspännsystem Hög arbetssäkerhet; anslag, slipspalt och ögonskydd ställs in individuellt Kan anslutas till centrala dammutsugssystem GIB / GIBE Enkel inställning av arbetshöjden med hjälp av gastryckfjädrar utan kraftansträngning Hög stabilitet tack vare en robust konstruktion GIBE Integrerad motor för högeffektiv dubbelutsugning Kassettfilter för effektiv luftrening Integrerad metallspånsuppsamling, resistent mot glödande gnistor Böjliga, värmetåliga stålutsugsslangar GI 75 2H + GIB 18 GI 150 2H + GIBE

19 Bandslipmaskin (basmaskin) Maskinstativ Bandslipmaskin GI GI 75 2H GI GI 150 2H GIB GIBE Omåttligt kraftfull En effektstark motor ser till att varvtalet alltid är konstant under användningen. Den robusta konstruktionen garanterar en stabil användning, även under mycket hårda förhållanden. Med motsvarande modul förvandlas de snabbt och enkelt till radie- och planslipmaskiner. 2. Överlägset renast Maskinstativet GIBE med dubbel dammutsugning har många praktiska detaljer: det är okänsligt för gnistor, utrustat med metallspånsuppsamling, dammutsugsslangar av stål och ett kassettfilter och uppfyller kraven för industriell användning på bästa möjliga sätt. Tekniska data GI 75 GI 75 2H GI 150 GI 150 2H GIB GIBE Effekt 4000 W W 4000 W W Varvtal 3000 v/min 1500/3000 v/min 1500 v/min 1500/3000 v/min Bandmått mm mm mm mm Vikt 65 kg 65 kg 82 kg 82 kg Effekt 350 W Vikt 17 kg 55 kg Bestellnummer Beställningsnummer Bestellnummer Beställningsnummer Som standard ingår: 1 CEE-kontakt, 16 A, 1 CEE-kontakt, 16 A, 1 slipband mm, K 36 Z 1 slipband mm, K 40 Z Som standard 2 st böjliga ingår: slangar, 4 st spännband 19

20 Serieslipning av radier: Radieslipmodul GIR Radieslipmodulen GIR är idealisk anpassad till industriell användning. Den höga slipeffekten garanterar ett effektivt arbete och med en bandbredd på 150 mm lämpar sig GIR även för arbetsstycken med större diametrar. GIR Finslipning av rör upp till max Ø 150 mm Skruvstäd med utbytbara spännbackar i rostfritt stål och snabbspännsystem Integrerat djupanslag för serietillverkning Inställningsvinkel justerbar utan verktyg Vinklar från 30 till / max Ø 30 mm 45 / max Ø 105 mm 60 / max Ø 130 mm 90 / max Ø 150 mm Kontaktrullar för alla gängse rördiameter finns tillgängliga Ihop med GI 150 2H: lågt varvtal (1500 v/min), idealisk för bearbetning av rostfritt stål och vid användningen med kontaktrullar < Ø 35 mm Effektiv dubbelutsugning vid användning av GIBE-stativ ihop med dammutsugsrör (best.nr ) Tekniska data GIR Rördiameter Profilmått/ plattmaterial max Bandmått Vikt Ø mm mm mm 109 kg Bestellnummer Beställningsnummer Som standard ingår: 1 kontaktrulle för Ø 42,4 mm; 1 slipband 150 x 2250 mm; K 36 Z 20

21 Bandslipmaskin (basmaskin) Maskinstativ Radieslipmodul Radieslipmaskin GI GIB GI 150 2H GIBE GIR GI 150 2H + GIBE + GIR 1. Robust och effektiv Den robusta konstruktionen har särskilt utvecklats för användningen inom industrin och GIR-modulen tål kontinuerlig användning. Bearbetning av tjockväggiga material eller massiva material är heller inget problem. Den höga motoreffekten garanterar en effektiv finslipning av rör. 2. Mycket behändig Ännu en bra detalj är skruvstycke för extra hårt arbete. Snabbspännsystemet gör att du snabbt och enkelt kan byta arbetsstycke. De medföljande spännbackarna av rostfritt stål förhindrar en kontaktkorrosion med arbetsstycken av rostfritt stål. Utsugsröret (best.nr ) behövs för en effektiv dammutsugning. 3. Oerhört böjlig För att allt ska stämma vid geringsslipning har GRIT utvecklat en särskild geringsslipplatta. Den enkla monteringen vid samma bandlängd gör den unik på marknaden. Geringsslipplattan är patentansökt och kan beställas som tillbehör till GIR-modulen. Maximal rördiameter: 0 Ø 110 mm 30 Ø 80 mm 45 Ø 60 mm 21

22 Planslipning helt automatiskt: Planslipmodul GIL Perfekt vid maskinbyggnad, arbeten med ledstänger och räcken samt vid svetskonstruktioner. GIL-modulen för planslipning är ensam på marknaden om att ha en automatisk frammatning. GIL ger snabbt och effektivt perfekta ytor och passar alla metaller, till och med vid bearbetning av rostfritt stål. GIL Bästa ytresultat och en fantastisk finish på kortast möjliga tid Enkelt handhavande För kantiga arbetsstycken Basmaskinens modul är vridbar (tillval), vilket sparar plats i produktionshallen/ verkstaden. Användningen av kontaktskivan på basmaskinen är möjlig även om GIL-modulen är monterad Arbetsstyckesbredden kan ställas in individuellt med hjälp av inställningsbara anslag Plattmaterial kan även slipas på»högkant» För slipband med en kornstorlek från 60 till 400 Tekniska data GIL Bandmått Effekt matningsmotor Profilmått/ plattjärn max Vikt 150 x 2000 mm 180 W mm 64 kg Bestellnummer Beställningsnummer

23 Bandslipmaskin (basmaskin) Maskinstativ Planslipmodul Planslipmaskin GI GI 150 2H GIB GIBE GIL Planslipning är enkelt Till och med planslipning av fyrkantrör och plattmaterial eller profiler blir en enkel uppgift med den unika planslipmodulen GIL liksom bytet från band- till planslipmaskin. Basmaskinens bandmått förblir desamma. GRIT har sökt patent för sin lösning. 2. Perfekta ytor Alla metaller från stål och aluminium till rostfritt stål kan bearbetas utmärkt och utan kompromisser med hänsyn till ytans kvalitet. GIL-modulen uppfyller även de höga kraven som gäller för bearbetning av rostfritt stål utan problem, hela vägen till finishen. 3. Effektiv med litet platsbehov En genialisk lösning: tack vare vridleden GIT (finns tillgänglig som tillbehör, best.nr ) och det påbyggnadsbara maskinkonceptet kan GIL-modulen användas utmärkt även i trånga utrymmen, eftersom arbetsområdet enkelt anpassas till rummets beskaffenhet. Det steglösa svängområdet är

24 Gör bandslipningen rörlig: Slipmobil GIM Slipvagnen GIM används i de lägen när arbetsstycket inte längre kan transporteras utan att medföra en massa besvär. Bandslipmaskinen förvandlas till en flyttbar slipenhet och kan enkelt användas på platsen, till exempel i samband med skeppsbygge. Svetsfogar i marknivå kan med andra ord putsas i förbigående med minimal arbetsbelastning, utan att behöva böja sig ned och med en enorm tidsbesparing jämfört med alternativa metoder. Bandslipmaskin (basmaskin) Mobilt stativ GI GI 75 2H GI GI 150 2H GIM Slipmobil Bandslipmaskin (basmaskin) + GIM GIM Högeffektiv slipning / putsning av svetsfogar i marknivå Slipning av stålgjutformar för betongdelar Bekväm arbetsställning, utan arbetsbelastning utan att böja sig ned Enkelt handhavande Kort avstånd till väggen Steglös inställning av dragstångsläget Inställbart djupanslag Tekniska data GIM Bandmått 75 / 150 x 2000 Vikt 35 kg Bestellnummer Beställningsnummer (3~, 400 V 50 Hz / / 440 V V Hz) Hz) (3~, 230 V 50 // 60 Hz) 24

25 Bandslipmaskinen för proffs i miniformat: Bandslipmaskin GI 100 Maxeffekt i miniformat; bandslipmaskinen GI 100 är allroundmaskinen för finslipning, gradning av små delar och en konstant planslipning i serietillverkningen. Dess ringa storlek gör denna robusta och kompakta bandslipmaskin till den perfekta lösningen i trånga utrymmen. Bandslipmaskin (basmaskin) Maskinstativ Bandslipmaskin GI GIXS GIXBE GI 100 med GIXBE GI 100 En bandslipmaskin med effektdata som fungerar överallt Perfekt vid bearbetningen av smådelar Kan användas som bordsmaskin eller alternativt på maskinstativet, med eller utan integrerad dammutsugning (se sidan 30) Patenterat bandspännsystem med hjälp av gasfjädrar Fungerar även utmärkt för den mobila användningen i verkstadsoch monteringsfordon Finns även tillgänglig med enfasväxelström 230 V/50 Hz Mer information om maskinstativen från GRIT hittar du på sidan 13 Tekniska data GI 100 Effekt Varvtal Periferihastighet Bandmått Vikt 1500 W 3000 v/min 30 m/s mm 28 kg Bestellnummer Beställningsnummer Som standard ingår: 1 slipband mm, kornstorlek 60 Z 25

26 Mästare på bandslipning: Bandslipmaskin GIS 75 Den perfekta lösningen för dig som söker en bandslipmaskin: GIS 75. Den robusta konstruktionen, den effektstarka motorn, det enkla handhavandet och den förstklassiga arbetskvaliteten är typiska egenskaper för den ytterst kompakta bandslipmaskinen GIS 75. Utan kompletteringsmöjligheter i form av moduler blir den dessutom billig i inköp. GIS 75 Högeffektiv bandslipmaskin, komplett med stabilt maskinstativ Konstant varvtal vid hög bearbetnings-effekt tack vare en robust 4-kW-motor Behändigt handhavande: låg vibration, inställningsbar arbetshöjd Patenterat bandspännsystem Hög arbetssäkerhet: CE-godkänd, anslag, slipspalt och ögonskydd ställs in individuellt Spånbehållare Tekniska data GIS 75 Effekt Varvtal Bandmått Vikt 4000 W 3000 v/min mm 74 kg Bestellnummer Beställningsnummer Som standard ingår: 1 CEE-kontakt (16 A), 1 slipband 75 x 2000 mm, kornstorlek 36 Z 26

27 Bandslipmaskin GIS Maximal effekt på minimal yta Den kompakta konstruktionen gör att GIS 75 inte behöver mycket plats för att utföra arbetet. Genom att medvetet avstå från kompletteringsmöjligheter blir handhavandet oerhört enkelt och förhållandet mellan pris och kvalitet mycket gott. Industribandslipmaskinen är genast redo för användning i den professionella kontinuerliga driften. 2. Effekt i kompaktformat Den höga och kontinuerliga effekten får GRIT GIS 75 från den 4 kw starka motorn. Kombinationen med den robusta konstruktionen gör bandslipmaskinen perfekt för alla professionella standardanvändningar. Det enkla handhavandet ger dessutom en mycket hög driftsäkerhet. 27

28 Glänsande resultat: Rundslipmaskin GICS Rätt maskin för att seriemässigt rundslipa rör och rundmaterial på utsidan, rundslipmaskin GICS. Från grovslipning till finish arbetshastigheten hos GICS imponerar, liksom arbetskvaliteten. Till och med rostfritt stål ges en perfekt sista putsning. GICS Högeffektiv rundslipmaskin för rör och rundmaterial av stål, rostfritt stål, gjutjärn och aluminium med Ø mm Hög arbetshastighet och slipeffekt 2 hastigheter: lågt varvtal (1500 v/min) gör den idealisk för bearbetning av rostfritt stål Vattenslipning för en perfekt ytkvalitet ända till finishen Robust konstruktion av ringa storlek Enkel och effektiv bandjustering och patenterat bandspännsystem med gasfjäder Integrerat system för växling av motskena via revolverhuvud Steglöst inställningsbar matningshastighet Glidskenor för långa arbetsstycken finns tillgängliga som tillbehör Kompletteringsmöjligheter genom två GICS-slipcenter bredvid varandra Tekniska data GICS Effekt max Varvtal Periferihastighet Bandmått Vikt 3100 W 1500 / 3000 / v/min 30 m/s 75 x 3000 mm 200 kg Bestellnummer Beställningsnummer Som standard ingår: 1 CEE-kontakt (16 A), 1 motskena i mässing, 1 motskena i nylon, 1 gummerad styrrulle, 1 l kyl-smörjningsemulsion, 1 slipband 75 x 3000 mm, kornstorlek 220 A 28

29 Rundslipmaskin GICS Högeffektiv serieslipning Med en GICS rundslipmaskin slipar du till och med rör med stora diametrar samt andra rundmaterial effektivt och med korta körningar. En integrerad kylsmörjning och en steglöst inställningsbar matningshastighet är de bästa förutsättningarna för ett materialanpassat arbete med en perfekt yta som resultat, även för krävande material som rostfritt stål. 2. Perfekt utrustad in i minsta detalj En GICS rundslipmaskin har allt som gör handhavandet enkelt och behändigt. Med serietillverkningen ständigt i åtanke har GICS utformats extra robust och med en hög maskinsäkerhet. Passande slipband för alla material och krav kan du givetvis beställa hos GRIT. 3. Med kompletteringspotential Det går även att bearbeta längre arbetsstycken utan problem tack vare en alternativ linjär styrning, kombinerat med förlängningsbeslag med glidskenor. Därmed garanteras en exakt riktning både horisontellt och vertikalt. En extra finess: med GICS kan du utföra flera arbetssteg i följd i en enda körning allt du behöver göra är att kombinera två GICS i rad efter varandra. 29

30 Gradning under industriella förhållanden: Gradningsmaskin GIE Enkel och effektiv gradning av alla arbetsstycken av stål, aluminium och i rostfritt stål med gradningsmaskinen GIE. Den robusta konstruktionen och effektstarka motorn gör maskinen idealisk för industriarbeten. Som bordsmaskin eller med tillhörande stativ passar den också utmärkt i trånga utrymmen. Gradningsmaskin Maskinstativ GIE GIXS GIXBE GIE För effektiv gradning och polering av arbetsstycken av stål, rostfritt stål, gjutjärn eller aluminium För användning med stål- och rostfria borstar samt med polerverktyg som finns tillgängliga i handeln Idealisk varvtalsanpassning tack vare 2 hastigheter Olika trådtjocklek för särskilt tjockoch tunnväggiga arbetsstycken samt i utförande för rostfritt stål finns tillgängliga Kan användas som bordsmaskin eller på tillhörande maskinstativ med (GIXBE) och utan dammutsug (GIXS), se sidan 13 Tekniska data GIE Effekt Varvtal Verktygs-Ø max Verktygsbredd Vikt 1500 W 1500 / 3000 / v/min 250 mm 2 x 60 mm 34 kg 30 Bestellnummer Beställningsnummer

31 Kvalitet in i minsta detalj: GRIT originaltillbehör En sak har alla våra maskintillbehör gemensamt: de är perfekt anpassade både till våra maskiner och till dina krav i det dagliga arbetet. Med knowhow från 25 års bandslipteknik övertygar GRIT inte bara genom sin ypperliga kvalitet, utan också genom en tydlig förbättring vad gäller effektivitet. Tillbehör GI 75 / GI 75 2H Grafitbeläggning som glidunderlag vid planslipning, mm, 5-pack Beställningsnummer Kontaktskiva Ø mm, Shore-hårdhet 80 Beställningsnummer Drivskiva med polyuretanbeläggning för lång livslängd, Ø mm Beställningsnummer Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Tillbehör GI 150 / GI 150 2H Grafitbeläggning som glidunderlag vid planslipning, mm, 3-pack Beställningsnummer Kontaktskiva Ø mm, Shore-hårdhet 80 Beställningsnummer Drivskiva med polyuretanbeläggning för lång livslängd, Ø mm Beställningsnummer Tillbehör GI 150 / GI 150 2H Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Tillbehör GIR Diameter Kontaktrullar lång livslängd, lågt rullmotstånd tack vare högklassiga kullager, lätta att byta ut Beställningsnummer Ø 20, Ø 22, Ø 25, Ø 25, Ø 26, Ø 28, Ø 30, Ø 32, Ø 33, Ø 35, Ø 38, Ø 38, Ø 38, Ø 40, Ø 42, Ø 44, Ø 48, Ø 50, Ø 50, Ø 60, Ø 60, Ø 63, Ø 69, Ø 76, Tillbehör GIL Vridled för anpassning av arbetsområdet i trånga platsförhållanden, steglöst svängområde upp till 90 Beställningsnummer Diameter Geringslipplatta Beställningsnummer Ø 76, Ø 84, Ø 88, Ø 101, Ø 104, Ø 108, Ø 114, Ø 133, Ø 139, Ø 168, Ø 193, för exakt geringsslipning, enkel montering. Max. rör-ø: 0 Ø 110 mm, 30 Ø 80 mm, 45 Ø 60 mm Beställningsnummer Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Dammutsugningsrör för en perfekt dammutsugning, med anslutning till maskinstativ GIBE med dubbelutsugning Beställningsnummer

32 Tillbehör GIE Stålborste Ø 250 mm 60 mm, med mycket hög draghållfasthet för extra effektivt arbete, verktygs-fäste Ø 51 mm. 0,2 mm trådtjocklek för rör och profi ler. 0,35 mm trådtjocklek för universell användning. 0,5 mm trådtjocklek för tjockväggiga rör och profi ler och hög gradningseffekt. Stålutförande: Trådtjocklek mm Beställningsnummer 0, , , Utförande i rostfritt stål: Trådtjocklek mm Beställningsnummer 0, , Ögonskydd akrylskiva som skydd mot gnistor, 3-pack Beställningsnummer Tillbehör GIBE / GIXBE Kassettfi lter passar GIBE Beställningsnummer Kassettfi lter passar GIXBE Beställningsnummer Tillbehör GICS Glidskena GICW Metallbana som upplag för matning av långa rör med Ø mm Beställningsnummer Linjär styrning Anordning för exakt riktning av glidskenan horisontellt och vertikalt för direktmontering till vänster och höger på GICS, 2-pack Beställningsnummer med stativ, för golvmontering, 1-pack Beställningsnummer Förlängningsbeslag för anslutning av 2 glidskenor Beställningsnummer Nedhållare för förbättring av rundgången vid mindre materialvariationer, för rör-ø på mm Beställningsnummer Motskena, mässing för torrslipning och grova materialytor Beställningsnummer Motskena, nylon för hög ytkvalitet Beställningsnummer Tillbehör GICS Kylsmörjningsemulsion koncentrat, 10 l, blandförhållande 1:30, ger 300 l färdigt kylsmörjmedel Beställningsnummer Ytterligare tillbehör Böjlig slang för spånavlopp, Ø 90 mm,stål, längd 1 m, hög värmetålighet Beställningsnummer Spännband för fastgöring av böjlig slang Beställningsnummer Dammpåse för spånuppsamling, snabb och enkel fastgöring Beställningsnummer Dammbehållare uppsamlingsbehållare för slipdamm, plast, ca mm, kan även användas som vattenbehållare för att släcka gnistor, volym ca 20 l Beställningsnummer med metallock för slangförbindelse Beställningsnummer

33 Bara det bästa: GRIT original slipband GRIT-maskinernas höga kvalitetskrav märks även på slipbanden. Vi sätter största värde på slipband av bästa kvalitet för maximal slipeffekt och överlägsen livslängd vid metallbearbetning. Detta medför att slipbanden från GRIT är oerhört effektiva att arbeta med. Tack vare att vi bara använder de bästa materialen och har vår egen tillverkning blir förhållandet mellan pris och kvalitet idealiskt. GRIT Slipband R Marknadens bästa slipband. Avsevärt kortare bearbetningstid och överlägsen livslängd och effekt. Rekommenderas framför allt för bearbetning av rostfritt och höglegerat stål. Hård polyesterväv konsthartsbindning med zirkonkorund. Extra slitlager för kylning under slipningen. Se beställningsnummer i tabellen nedan. Kornstorlek Förp GRIT Slipband Z Ett universalslipband för slipning och gradning av stål och aluminium som uppfyller högsta kvalitetskrav. Slipbandet har tagits fram tillsammas med professionella användare och övertygar med lång livslängd, hög effektivitet och en lönsam användning. Hård polyesterväv konsthartsbindning med zirkonkorund. Se beställningsnummer i tabellen nedan. Kornstorlek Förp GRIT Slipband A Slipband med fin kornstorlek för finslipning av metall för en perfekt ytfinish. Perfekta ytresultat. Hård bomullsväv konsthartsbindning med korund. Se beställningsnummer i tabellen nedan. Kornstorlek Förp
