1 Installatörshandbok Frånluftsvärmepump IHB SE

2 Snabbguide Navigering Ok-knapp (bekräfta/välja) Bakåt-knapp (backa/ångra/avsluta) Manöverratt (flytta/öka/minska) En detaljerad förklaring av knapparnas funktier finns på sida 31. Hur du bläddrar bland menyer och gör olika inställningar finns beskrivet på sida 33. Ställa in inomhusklimatet 2X Du kommer till läget för inställning av inomhustemperaturen genom att, när du står i grundläget i huvudmenyn, trycka två gånger på OK-knappen. Öka varmvattenmängden 1X 2X För att tillfälligt öka mängden varmvatten, vrider du först på manöverratten för att markera meny 2 (vattendroppen) och trycker sedan två gånger på OK-knappen. Vid komfortstörning Om du råkar ut för en komfortstörning av något slag finns det några åtgärder du själv kan utföra innan du behöver ktakta din installatör. Se sida 46 för instruktier.

3 Innehållsförteckning 1 Viktig informati Säkerhetsinformati 2 Leverans och hantering Transport Uppställning Bipackade kompenter Påfyllning och luftning Uppstart och ktroll Utgångsvärden för kurvinställning 7 Styrning - Introdukti Displayenhet Menysystem Demtering av luckor Demtera delar av isolering 3 Värmepumpens kstrukti Styrning - Menyer Meny 1 - INOMHUSKLIMAT Meny 2 - VARMVATTEN Meny 3 - INFO Rör- och ventilatisanslutningar 13 Meny 4 - VÄRMEPUMP Meny 5 - SERVICE Allmänt röranslutningar Mått och röranslutningar Symbolnyckel Service Serviceåtgärder Kall- och varmvatten Värmebärarsida Installatisalternativ Allmänt ventilatisanslutning Ventilatisflöden Komfortstörning Info-meny Hantera larm Felsökning Injustering av ventilati Tillbehör 48 5 Elinkopplingar Allmänt Anslutningar Inställningar Anslutningsmöjligheter Anslutning av tillbehör Tekniska uppgifter Mått och avsättningskoordinater Tekniska data Energimärkning Elschema Igångkörning och justering 27 Index 61 Förberedelser 27 Innehållsförteckning 3

4 1 Viktig informati Säkerhetsinformati Denna handbok beskriver installatis- och servicemoment avsedda att utföras av fackman. Apparaten får användas av barn över 8 år och av perser med fysisk, sensorisk eller mental funktisnedsättning samt av perser som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktier om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för kstruktisändringar. NIBE Symboler Denna symbol betyder fara för maskin eller människa. Serienummer Serienummer Serienumret hittar du längst ner till höger på frtluckan och i info-menyn (meny 3.1). TÄNK PÅ! Serienummer Uppge alltid produktens serienummer (14 siffror) när du gör en felanmälan. Återvinning Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstatier. När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstatier eller till återförsäljare som tillhandahåller denna typ av service. Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning. TÄNK PÅ! Vid denna symbol finns viktig informati om vad du ska tänka på när du sköter din anläggning. TIPS! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. Märkning F730 är CE-märkt och uppfyller IP21. CE-märkningen innebär att NIBE visar en försäkran att produkten uppfyller alla bestämmelser som ställs på den utifrån relevanta EU-direktiv. CE-märket är obligatoriskt för de flesta produkter som säljs inom EU, oavsett var de är tillverkade. IP21 innebär att produkten är säker för att föremål med en diameter större än eller lika med 12,5 mm inte kan tränga in och orsaka skada samt att produkten har skydd mot lodrätt fallande vattendroppar. 4 Kapitel 1 Viktig informati

5 Landsspecifik informati Installatörshandboken Denna installatörshandbok ska lämnas kvar hos kunden. Sverige Garanti- och försäkringsinformati Mellan dig som privatpers och företaget du köpt F730 av gäller ksumentlagarna. För fullständiga villkor se Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installati, låg vattenkvalité eller elektriska spänningsvariatier. I F730 ingår NIBEs 6-åriga trygghetsförsäkring och är ett komplement till hem-, villa- eller fritidshusförsäkringen. Trygghetsförsäkringen kan därefter förlängas årsvis. För fullständiga villkor se Försäkringsblanketten är bipackad produkten och måste skickas in i samband med installatien för att försäkringen ska gälla. Det är du som ägare som har huvudansvaret för anläggningen. För att du ska kunna känna dig trygg med att produkten fungerar som det är tänkt är det en bra idé att regelbundet läsa av bostadens energimätare. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgående till den du köpte produkten av. Kapitel 1 Viktig informati 5

6 Installatisktroll Enligt gällande regler ska värmeanläggningen undergå installatisktroll innan den tas i bruk. Ktrollen får endast utföras av pers som har kompetens för uppgiften. Fyll även i sidan för informati om anläggningsdata i Användarhandboken. Beskrivning Anmärkning Signatur Datum Ventilati (sida 17) Inställning av ventilatisflöde frånluft Värmebärare (sida 15) System urspolat System urluftat Säkerhetsventil Panntryck Varmvatten (sida 15) Blandningsventil Säkerhetsventil El (sida 18) Anslutningar Huvudspänning Fasspänning Säkringar värmepump Säkringar fastighet Utegivare Rumsgivare Strömkännare Säkerhetsbrytare Jordfelsbrytare Övrigt Trygghetsförsäkringen överlämnad Garanti 6 Kapitel 1 Viktig informati

7 Ktaktinformati AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Ze industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se För länder som inte nämns i denna lista, ktakta NIBE Sverige eller ktrollera för mer informati. Kapitel 1 Viktig informati 7

8 0 R 0 R 2 Leverans och hantering Transport F730 ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan F730 dock försiktigt läggas på rygg. Tyngdpunkten är i den övre delen. Installatisutrymme Lämna ett fritt utrymme på 800 mm framför produkten. För att kunna demtera sidoplåtarna behövs ca 50 mm fritt utrymme på varje sida. Plåtarna behöver dock inte demteras vid service, utan all service på F730 kan utföras framifrån. Lämna fritt utrymme mellan värmepumpen och bakomliggande vägg (samt eventuell förläggning av matningskabel och rör) för att minska risken för fortplantning av eventuella vibratier * 10-50* Uppställning Placera F730 på ett fast underlag som tål dess tyngd, helst betggolv eller betgfundament. Använd produktens justerbara fötter för att få en vågrät och stabil uppställning mm * Beroende på om plåtarna behöver kunna demteras eller inte. Se till att erforderligt utrymme (300 mm) finns ovanför värmepumpen för mtering av ventilatisslangar. Utrymmet där F730 placeras ska vara försett med golvbrunn. Placera ryggsidan mot yttervägg i ljudokänsligt rum för att eliminera olägenheter. Om det inte är möjligt ska vägg mot sovrum eller annat ljudkänsligt rum undvikas. Oavsett placering ska vägg mot ljudkänsligt rum ljudisoleras. Rördragning ska utföras utan klamring i innervägg mot sov- eller vardagsrum. Värmepumpens uppställningsrum ska alltid ha en temperatur på minst 10 C och max 30 C. 8 Kapitel 2 Leverans och hantering

9 Bipackade kompenter Utegivare Rumsgivare Avluftningsslang (längd 4 m) Extra luftfilter Strömkännare Avluftstos Placering Bipackningssatsen är placerad ovanpå produkten. Demtering av luckor Sidoluckorna kan tas av för att underlätta installatien. 1. Lossa skruvarna i över- och nederkant. 2. Vrid luckan något utåt. 3. För luckan bakåt och något åt sidan. 4. Dra luckan åt sidan. 5. Dra luckan framåt. Frtlucka Lossa luftbehandlingsluckan genom att dra den rakt ut. 2. Lossa skruvarna i frtluckans nederkant. 3. Lyft luckan utåt i nederkant och upp. 4. Dra luckan mot dig. Kapitel 2 Leverans och hantering 9

10 Demtera delar av isolering Isolering, elpatr Delar av isoleringen kan tas av för att underlätta installatien. Elinstallati samt eventuell service ska göras under överinseende av behörig elinstallatör. Elektrisk installati och ledningsdragning ska utföras enligt gällande bestämmelser. Isolering, topp 1. Lossa kabeln från motorn och demtera motorn från växelventilen enligt bild. 1. Plocka bort locket till ellådan enligt beskrivning på sida Greppa i handtaget och drag isoleringen försiktigt mot dig enligt bild. A B 2 2. Greppa i handtaget och drag rakt ut enligt bild. 1 TIPS! Demtera luckan till elpatrkortet så är det enklare att demtera isoleringen (se sida 19). 10 Kapitel 2 Leverans och hantering

11 3 Värmepumpens kstrukti RA1 CA1 XL32 QA40 XL31 BP1 BT14 BP2 GQ10 GQ2 QM24 UR1 BT20 BS1 BT17 QN1 EP1 BT16 EB16 FD3 UB1 AA101 K UB2 HZ2 BT15 BT12 BT3 EP2 BT21 W130 QN10 BT7 BT2 AA4 SF1 AA4-XJ4 AA4-XJ3 EB1 AA3 BT30 AA23 FD1 QZ2 QM11 AA1 XL2 BT6 XL1 FL1 AA2 RF3 PF1 WP3 PF3 WP1 FA1 WP2 WM2 WM1 BP5 GP1 XL4 XL3 QM13 FL2 CM1 XL10 QM26 QM20 QM22 Kapitel 3 Värmepumpens kstrukti 11

12 Röranslutningar XL1 Anslutning, värmebärare framledning XL2 Anslutning, värmebärare returledning XL3 Anslutning, kallvatten XL4 Anslutning, varmvatten XL10 Anslutning, avtappning värmebärare XL31 Ventilatisanslutning, frånluft XL32 Ventilatisanslutning, avluft VVS-kompenter CM1 Expansiskärl FL1 Säkerhetsventil, varmvattenberedare FL2 Säkerhetsventil, klimatsystem GP1 Värmebärarpump QM11 Påfyllningsventil, klimatsystem QM20 Avluftning, värmebärare QM22 Avluftning, slinga QM24 Avluftning, värmeväxlare QM26 Avluftning, värmebärare 2 QN10 Växelventil, klimatsystem/varmvattenberedare QZ2 Avstängningsventil med filter WM1 Spillkopp WM2 Spillvattenavledning WP1 Spillrör, säkerhetsventil varmvattenberedare WP2 Spillrör, säkerhetsventil klimatsystem WP3 Spillrör, kdens Givare etc. BP1 Högtryckspressostat BP2 Lågtryckspressostat BP5 Tryckmätare, värmesystem BS1 Lufthastighetsgivare BT1 Utegivare 1 BT2 BT3 BT6 BT7 BT12 BT14 BT15 BT16 BT17 BT20 BT21 BT30 BT50 Temperaturgivare, värmebärare fram Temperaturgivare, värmebärare retur Temperaturgivare, varmvatten, styrande Temperaturgivare, varmvatten, visande Temperaturgivare, värmebärare fram efter kdensor Temperaturgivare, hetgas Temperaturgivare, vätskeledning Temperaturgivare, förångare 1 Temperaturgivare, suggas Temperaturgivare, frånluft Temperaturgivare, avluft Termostat, reservvärme Rumsgivare 1 AA4 AA23 AA101 CA1 EB1 EB16 FA1 FD1 FD3 QA40 RA1 RF3 SF1 W130 Displayenhet AA4-XJ3 USB-uttag AA4-XJ4 Serviceuttag Kommunikatiskort Anslutningskort givare Kdensator Elpatr Avfrostningselement Automatsäkring Temperaturbegränsare Temperaturbegränsare, avfrostningselement Inverter Drossel EMC-kort Strömställare Nätverkskabel för NIBE Uplink TM Kylkompenter EP1 Förångare EP2 Kdensor GQ10 Kompressor HZ2 Torkfilter QN1 Expansisventil Ventilati GQ2 Frånluftsfläkt HQ10 Frånluftsfilter 1 UR1 Filterlucka, frånluft Övrigt PF1 Dataskylt PF3 Serienummerskylt UB1 Kabelgenomföring UB2 Kabelgenomföring 1Syns inte på bilden Beteckningar i kompentplacering enligt standard IEC och Elkompenter AA1 Elpatrskort AA2 Grundkort AA3 Ingångskort 12 Kapitel 3 Värmepumpens kstrukti

13 4 Rör- och ventilatisanslutningar Allmänt röranslutningar Rörinstallati ska utföras enligt gällande regler. Systemet kräver lågtemperaturdimensiering av radiatorkretsen. Vid lägsta dimensierade utetemperatur (DUT) är högsta rekommenderade temperaturer 55 C på framledningen och 45 C på returledningen. Spillvatten från förångarens uppsamlingstråg och säkerhetsventilen leds via spillkopp till avlopp så att stänk av hett vatten inte kan vålla persskada. Spillvattenröret ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Rörsystemen ska vara urspolade innan värmepumpen ansluts så att eventuella föroreningar inte skadar ingående kompenter. Max pann- och radiatorvolym Tryckexpansiskärlets (CM1) volym är 10 liter och har som standard ett förtryck på 0,5 bar (5 mvp). Detta medför att maximalt tillåten höjd "H" mellan kärlet och den högst belägna radiatorn är 5 m, se figur. Är förtrycket inte tillräckligt kan detta ökas genom påfyllning av luft genom ventilen i expansiskärlet. Expansiskärlets förtryck ska vara infört i besiktningshandlingen. Förändring av förtrycket påverkar kärlets möjlighet att ta upp vattnets expansi. Max systemvolym exklusive panna är vid ovanstående förtryck 285 liter. H Systemprincip F730 består av värmepump, varmvattenberedare, elpatr, fläkt, cirkulatispump samt styrsystem. F730 ansluts till ventilatissystem respektive värmebärarkrets. När den rumstempererade frånluften samt i vissa fall uteluft passerar förångaren förångas köldmediet på grund av sin låga kokpunkt. Därmed avger rumsluften energi till köldmediet. Köldmediet komprimeras därefter i en kompressor, varvid temperaturen höjs kraftigt. Det varma köldmediet leds till kdensorn. Här avger köldmediet sin energi till pannvattnet varvid köldmediet övergår från ånga till vätska. Därefter leds köldmediet vidare via filter till expansisventilen där tryck och temperatur sänks. Köldmediet har nu fullbordat sitt kretslopp och passerar åter förångaren. Avluft Frånluft XL2 XL4 XL3 XL1 XL1 XL2 XL3 XL4 Anslutning, värmebärare fram Anslutning, värmebärare retur Anslutning, kallvatten Anslutning, varmvatten TÄNK PÅ! Detta är ett principschema, skillnader kan förekomma i den aktuella installatien. Kapitel 4 Rör- och ventilatisanslutningar 13

14 Mått och röranslutningar Avsättningsmått Anslutning A B C B XL1 Värmebärare fram XL2 Värmebärare retur (mm) (mm) XL3 Kallvatten (mm) XL4 Varmvatten (mm) WM1 Spillkopp (mm) A C Rördimensier Anslutning XL1-XL2 Värmebärare utv Ø XL3 Kallvatten utv Ø XL4 Varmvatten utv Ø WM2 Spillvattenavledning (mm) (mm) (mm) (mm) XL2 XL10 XL4 XL3 XL1 WM1 Spillkoppen (WM1) är vändbar så att pipen kan riktas framåt eller bakåt för att underlätta inkoppling av slang till avlopp. 14 Kapitel 4 Rör- och ventilatisanslutningar

15 Symbolnyckel Värmebärarsida Symbol Betydelse Avstängningsventil Backventil Blandningsventil Shunt-/växelventil Säkerhetsventil Temperaturgivare Cirkulatispump Radiatorsystem Inkoppling av klimatsystem Ett klimatsystem är ett system som reglerar inomhuskomforten med hjälp av styrsystemet i F730 och t.ex. radiatorer, golvvärme/kyla, fläktkvektorer etc. Vid inkoppling till system med termostater i alla radiatorer (slingor) mteras antingen överströmningsventil alternativt demteras ett antal termostater, så att tillräckligt flöde garanteras. XL2 XL1 Tappvarmvatten Golvvärmesystem Kall- och varmvatten Inkoppling av kall- och varmvatten Blandningsventil ska installeras om fabriksinställningen ändras så att temperaturen kan överstiga 60 C. Inställningar för varmvatten görs i meny (sida 38). XL4 XL3 Kapitel 4 Rör- och ventilatisanslutningar 15

16 Installatisalternativ F730 kan installeras på flera olika sätt varav några visas nedan. Mer om alternativen finns på samt i respektive mteringsanvisning för de tillbehör som används. Se sida 48 för lista över de tillbehör som kan användas till F730. Delad/en enhet F730 levereras som en enhet och kan installeras som en enhet eller delad. För delad installati behövs tillbehöret DKI 10. Bilderna i denna manual visar F730 installerad som en enhet. Extra varmvattenberedare Om bubbelpool eller annan stor förbrukare av varmvatten installeras bör värmepumpen kompletteras med extra varmvattenberedare. Varmvattenberedare med elpatr Om möjlighet finns att använda en varmvattenberedare med elpatr, kan beredare typ NIBE COMPACT eller EMINENT användas. Om ventilkopplet ska mteras externt, flyttas ut eller delas måste det bytas ut mot ett delbart koppel Ø22 mm. Vv från F730 En enhet Delad installati Två eller flera klimatsystem När fler än ett klimatsystem ska värmas upp kan följande inkoppling användas. För denna inkoppling behövs tillbehöret ECS 40/ECS Kapitel 4 Rör- och ventilatisanslutningar

17 Allmänt ventilatisanslutning Ventilatisinstallatien ska utföras enligt gällande regler. För att undvika att fläktljud leds till ventilatissden kan det vara lämpligt att mtera in ljuddämpare i kanalen. Detta är särskilt viktigt om det finns ventilatisd i ljudkänsliga rum. Anslutningar ska ske via flexibla slangar, förlagda lätt utbytbart. Avluftskanalen isoleras diffusistätt (PE30) i hela sin längd. Vid eventuella skarvar och/eller vid genomföringsnippel, ljuddämpare, takhuv eller liknande, tillses att kdensisoleringen tätas på ett noggrant sätt. Möjlighet till kanalinspekti samt rengöring krävs. Se till att areaminskningar i form av veck, snäva böjar m.m. inte förekommer då detta medför minskad ventilatiskapacitet. Kanalsystemet ska vara av lägst täthetsklass B. Avluftskanalen skall maximalt vara 20 m lång samt innehålla max sex st böjar. Ventilatiskanalerna bör installeras på sådant sätt att man enkelt kan öppna inverterboxen. Avluftskanalen bör om möjligt ledas upp genom yttertak. Ska kanalen dras ut genom yttervägg, bör man undvika en omedelbar 90 graders böj bakåt, då detta kan innebära oljud samt lägre kapacitet. F730 har emellanåt mycket låg avluftstemperatur. För att undvika skador på produkten och/eller huset är det därför viktigt att avluftskanalen isoleras diffusistätt (PE30) i hela sin längd. TIPS! Om en extra kdensisolering (PE30) dimensi Ø 200 mteras utanpå befintlig avluftsledning mellan värmepumpen och innertak, reduceras ljud i uppställningsrum med 1-2 db(a). Avluft Frånluft 350 Ventilatisflöden Anslut F730 så att all frånluft förutom imkanal (köksfläkt) passerar förångaren (EP1) i värmepumpen. Lägsta ventilatisflöde ska uppfylla gällande natiella normer. För att värmepumpen ska arbeta på bästa sätt ska ventilatisflödet inte understiga 21 l/s (75 m³/h) vid en frånluftstemperatur på minst 20 C. Vid tillfällen när frånluftstemperaturen är lägre än 20 C (t.ex. vid uppstart och när ingen befinner sig i bostaden) är minvärdet 31 l/s (110 m³/h). Se till att ventilatisöppningarna inte är blockerade. Inställning av ventilatiskapacitet görs i värmepumpens menysystem (meny 5.1.5) Injustering av ventilati För att erhålla erforderlig luftväxling i husets samtliga rum krävs korrekt placering och injustering av frånluftsden samt injustering av fläkten i värmepumpen. Snarast efter installatien ska en ventilatisinjustering göras så att ventilatien ställs in enligt det för huset projekterade värdet. En felaktig ventilatisinstallati kan medföra sämre utbyte från installatien och därmed orsaka en sämre driftekomi, samt även orsaka fuktskador i huset. 370 Imkanal/köksfläkt Imkanal (köksfläkt) får inte anslutas till F730. För att undvika att matos leds till F730 ska avstånd mellan köksfläkt och frånluftsd beaktas. Avståndet bör inte understiga 1,5 m. Använd alltid köksfläkt vid matlagning. Kanal i murad skorsten får inte användas för avluft. Kapitel 4 Rör- och ventilatisanslutningar 17

18 5 Elinkopplingar Allmänt FD3 All elektrisk utrustning förutom utegivare, rumsgivare och strömkännare är färdigkopplad från fabrik. Före isolatistest av fastigheten ska värmepumpen bortkopplas. Om fastigheten har jordfelsbrytare bör F730 förses med en separat sådan. Om automatsäkring används ska denna minst ha motorkaraktäristik "C". Se sida 51 för säkringsstorlek. För elschema för värmepumpen, se sida 55. Kommunikatis- och givarkablar till externa anslutningar får inte förläggas i närheten av starkströmsledning. Minsta area på kommunikatis- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, t.ex. EKKX, LiYY eller liknande. Vid kabeldragning i F730 ska kabelgenomföringar UB1 och UB2 (utmärkta på bild) användas. I UB1 och UB2 förs kablarna genom värmepumpen från baksidan till framsidan. För måttskiss se sidan 20. FD1 FD1-S2 FA1 Automatsäkring (FA1) Manöver (230 V), fläkt, cirkulatispump m.m. är internt avsäkrade med en automatsäkring (FA1). TÄNK PÅ! UB1 UB2 Ktrollera automatsäkringen (FA1). Den kan ha löst ut under transporten. Temperaturbegränsare (FD1) Temperaturbegränsaren (FD1) bryter strömtillförseln till eltillsatsen om temperaturen uppgår till mellan 90 och 100 C och återställs manuellt. Återställning Strömbrytare (SF1) får inte ställas i läge " " eller innan F730 fyllts med vatten. Temperaturbegränsaren, termostaten och elpatren kan skadas. Temperaturbegränsaren (FD1) är åtkomlig bakom frtluckan. Återställ temperaturbegränsaren genom att försiktigt trycka in dess knapp (FD1-SF2) med hjälp av en liten skruvmejsel. Temperaturbegränsare, avfrostningselement (FD3) För att undvika skador på värmepumpens elektrik, ktrollera anslutningar, huvudspänning och fasspänning innan maskinen startas. Temperaturbegränsaren för avfrostningselementet (FD3) bryter strömtillförseln till avfrostningselementet om temperaturen uppgår till 75 C och återställs manuellt. Återställning Om matningskabeln är skadad får den endast ersättas av NIBE, dess serviceombud eller liknande behörig persal för att undvika eventuell fara och skada. Temperaturbegränsaren för avfrostningselementet (FD3) är åtkomlig bakom luftbehandlingsluckan. Demtera luckan och därefter den fastskruvade plåten. Återställ temperaturbegränsaren genom att försiktigt trycka in dess knapp (FD3-SF2) med hjälp av en liten skruvmejsel. Elinstallati samt eventuell service ska göras under överinseende av behörig elinstallatör. Bryt strömmen med arbetsbrytaren innan eventuell service. Elektrisk installati och ledningsdragning ska utföras enligt gällande bestämmelser. 18 Kapitel 5 Elinkopplingar

19 Åtkomlighet, elkoppling Plastlocken till ellådorna öppnas med hjälp av en skruvmejsel. Locket till ingångskortet öppnas utan verktyg. Demtering lucka, grundkort TÄNK PÅ! För att kunna demtera luckan för grundkortet måste luckan för ingångskortet först plockas bort. Demtering lucka, ingångskort 1 A B Tryck ner snäppet. 2. Vinkla ut locket och plocka bort det. Demtering lucka, elpatrkort 1. Stick in skruvmejseln (A) och bänd snäppet försiktigt nedåt (B). 2. Vinkla ut locket och plocka bort det. Kabellåsning Använd lämpligt verktyg för att lossa/låsa fast kablarna i värmepumpens plintar. A B Stick in skruvmejseln (A) och bänd snäppet försiktigt nedåt (B). 2. Vinkla ut locket och plocka bort det. Kapitel 5 Elinkopplingar 19

20 Anslutningar För att undvika störningar får oskärmade kommunikatis- och/eller givarkablar till externa anslutningar inte förläggas närmare än 20 cm från starkströmsledningar. Kraftanslutning F730 ska installeras via allpolig brytare med minst 3 mm brytaravstånd. Minsta kabelarea ska vara dimensierad efter vilken avsäkring som används. Medlevererad kabel (längd ca 2 m) för inkommande elanslutning är ansluten till plint X1 på elpatrskortet (AA1). Anslutningskabeln hittar du på baksidan av F730 (se måttskiss nedan). Utegivare Utetemperaturgivaren (BT1) placeras på skuggad plats åt nord eller nordväst för att inte störas av exempelvis morgsol. Givaren ansluts till plint X6:1 och X6:2 på ingångskortet (AA3). Använd en tvåledare med minst 0,5 mm² kabelarea. Eventuellt kabelrör bör tätas för att inte orsaka kdens i utegivarkapseln. AA3-X6 Externt BT1 F AA3-X6 300 Anslutning 3x400V 50 AA1-X1 N 0 PE L1 1 L2 L3 AA1-X1 PE1 Tariffstyrning Om spänningen till elpatr och/eller kompressorn försvinner under en viss tid, måste samtidigt blockering via AUX-ingång ske, se "Möjliga val för AUX-ingångar". 20 Kapitel 5 Elinkopplingar

21 Rumsgivare F730 levereras med en bipackad rumsgivare (BT50). Rumsgivaren har upp till tre funktier: 1. Redovisa aktuell rumstemperatur i displayen på F Ger möjlighet att ändra rumstemperaturen i C. 3. Ger möjlighet att förädla/stabilisera rumstemperaturen. Mtera givaren på en neutral plats där inställd temperatur önskas. Lämplig plats är exempelvis en fri innervägg i hall ca. 1,5 m över golv. Det är viktigt att givaren inte hindras från att mäta korrekt rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning. Även stängda radiatortermostater kan orsaka problem. Värmepumpen fungerar utan givaren, men om man vill kunna läsa av bostadens inomhustemperatur i displayen på F730 måste givaren mteras. Rumsgivaren kopplas in på X6:3 och X6:4 på ingångskortet (AA3). Om givaren ska användas till att ändra rumstemperaturen i C och/eller för att förädla/stabilisera rumstemperaturen måste givaren aktiveras i meny Om rumsgivaren används i rum med med golvvärme bör den endast ha visande funkti, inte styrning av rumstemperatur. Externt RG 05 F730 F1245 AA3-X6 BT AA3-X6 TÄNK PÅ! Förändring av temperaturen i bostaden tar lång tid. Exempelvis kommer korta tidsperioder i kombinati med golvvärme inte att ge en märkbar förändring i rumstemperaturen. Kapitel 5 Elinkopplingar 21

22 Inställningar BT30 AA1-X3 Effekt i reservläge Elpatrens effekt i reservläge ställs in med dipswitchen (S2) på elpatrkortet (AA1) enligt tabell. Fabriksinställningen är 4,0 kw. Vid installati enligt gällande byggregler (BBR) måste elpatrens effekt i reservläge ställas in till max tillåten eleffekt. AA1-SF2 kw AA1-X7 0,5 1,0 1,5 2,0 Eltillsats - maximal effekt 2,5 3,0 Elpatren är inställbar till maximalt 6,5 kw vilket även är leveransinställningen. 3,5 4,0 Elpatrens effekt är uppdelad i steg, enligt tabell. 4,5 Inställning av maximal effekt på eltillsatsen görs i meny ,0 5,5 Elpatrens elsteg Eltillsats (kw) Max A (L1) Max A (L2) Max A (L3) 6,0 6,5 0,0 1,8-2,5 4,0-8,7 6,5* *Fabriksinställning 11,1 4,3 15,7 Tabellen visar max fasström vid respektive elsteg för värmepumpen. Utöver detta tillkommer strömmen för kompressorn, som beroende på driftsfall kan uppgå till ca 12A på L2. Om strömkännarna är inkopplade övervakar värmepumpen fasströmmarna och fördelar automatiskt elstegen till minst belastad fas. ON Effektlåsning F730 följer gällande byggregler (BBR). Detta innebär att max effektuttag (max installerad eleffekt för uppvärmning) kan låsas i meny För att därefter ändra max effektuttag måste delar i produkten bytas ut. Reservläge Reservlägestermostat Framledningstemperaturen i reservläget ställs in med en termostat (FD1-BT30). Den kan ställas på 35 (förinställd, t.ex. golvvärme) eller 45 C (t.ex. radiatorer). När värmepumpen ställs i reservläge (SF1 ställs till ) är endast de allra nödvändigaste funktierna aktiverade. Kompressorn är avstängd och uppvärmningen sköts av elpatren. Varmvatten produceras inte. Effektvakten är inte inkopplad. 22 Kapitel 5 Elinkopplingar

23 Anslutningsmöjligheter Effektvakt När många eldrivna maskiner är inkopplade i fastigheten samtidigt som eltillsatsen är i drift finns det risk att fastighetens huvudsäkringar löser ut. Värmepumpen är utrustad med inbyggd effektvakt som styr elstegen till eltillsatsen genom att omfördela kraften mellan de olika faserna alternativt koppla ur vid överbelastning på någ fas. Återinkoppling sker när den övriga strömförbrukningen minskar. Anslutning av strömkännare För att mäta strömmen ska en strömkännare mteras på vardera inkommande fasledare till elcentralen. Detta görs lämpligen i elcentralen. Anslut strömkännarna till en mångledare i en kapsling i direkt anslutning till elcentralen. Mångledaren mellan kapslingen och värmepumpen ska ha en kabelarea på minst 0,5 mm². Anslut kabeln till ingångskortet (AA3) på plint X4:1-4 där X4:1 är den gemensamma plinten för de tre strömkännarna. Storleken på fastighetens huvudsäkring ställs in i meny Inkommande el PEN L1 L 2 L 3 NIBE Uplink Anslut en nätverksansluten kabel (rak, Cat.5e UTP) med RJ45-ktakt (hane) till RJ45-ktakt (ha) som finns på baksidan av värmepumpen. Externa anslutningsmöjligheter På ingångskortet (AA3) har F730 mjukvarustyrda inoch utgångar för anslutning av extern ktaktfunkti eller givare. Detta innebär att när en extern ktaktfunkti eller givare ansluts till en av sex specialanslutningar måste rätt funkti väljas till rätt anslutning i mjukvaran i F730. TÄNK PÅ! Ska en extern ktaktfunkti eller givare kopplas till F730 måste funktien för använd in- eller utgång väljas i meny 5.4, se sida 41. Valbara ingångar på ingångskortet för dessa funktier är AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) och AUX5 (X6:17-18). Valbar utgång är AA3:X7. mjuka in-/utgångar5.4 Elcentral Värmepump -T1 -T2 -T3 blockera värme aktivera tillfällig lyx ej använd ej använd ej använd larmutgång Externt F730 F1245 AA3-X4 AA3-X4 B A AA3-X6 AA3-X6 I exemplet ovan används ingångarna AUX1 (X6:9-10) och AUX2 (X6:11-12) på ingångskortet (AA3). Kapitel 5 Elinkopplingar 23

24 TÄNK PÅ! Vissa av de följande funktierna kan även aktiveras och schemaläggas via menyinställningar. Möjliga val för AUX-ingångar Ktakt för extern blockering av tillsats och/eller kompressor Inkoppling av blockering för tillsats och kompressor sker på två olika AUX-ingångar. I de fall extern blockering av tillsats och/eller kompressor önskas ska denna kopplas in på plint X6 på ingångskortet (AA3) som är placerat bakom frtluckan. Tillsatsen och/eller kompressorn kopplas bort genom att ansluta en potentialfri ktaktfunkti till ingång som väljs i meny 5.4, se sida 41. Extern blockering av tillsats och kompressor kan kombineras. Sluten ktakt medför bortkopplad effekt. Blockering via AUX-ingång krävs vid tariffstyrning. Ktakt för extern tariffblockering I de fall extern tariffblockering önskas ska denna kopplas in på plint X6 på ingångskortet (AA3) som är placerat bakom frtluckan. Tariffblockering innebär att tillsatsen, kompressorn, värmen och varmvattnet blockeras genom att ansluta en potentialfri ktaktfunkti till ingång som väljs i meny 5.4, se sida 41. Sluten ktakt innbär att tariffblockering är aktiverad. Då tariffblockering är aktiverad är min. framledning ej gällande. Ktakt för "SG ready" Denna funkti kan endast användas i elnät som stödjer "SG Ready"-standarden. "SG Ready" kräver två AUX-ingångar. I de fall denna funkti önskas ska den kopplas in på plint X6 på ingångskortet (AA3). "SG Ready" är en smart form av tariffstyrning där din elleverantör kan påverka inomhus- och varmvattentemperaturen eller helt enkelt blockera tillsatsvärmen och/eller kompressorn i värmepumpen under vissa tider på dygnet (kan väljas i meny efter att funktien är aktiverad). Aktivera funktien genom att ansluta potentialfria ktaktfunktier till två ingångar som väljs i meny 5.4 (SG Ready A och SG Ready B), se sida 41. Sluten eller öppen ktakt medför något av följande: Blockering (A: Sluten, B: Öppen) "SG Ready" är aktiv. Kompressorn i värmepumpen och tillsatsvärme blockeras som dagens tariffblockering. Normalläge (A: Öppen, B: Öppen) "SG Ready" är inte aktiv. Ingen påverkan på systemet. Lågprisläge (A: Öppen, B: Sluten) "SG Ready" är aktiv. Systemet fokuserar på kostnadsbesparing och kan t.ex. utnyttja en låg tariff från elleverantören eller överkapacitet från eventuell egen strömkälla (påverkan på systemet är ställbar i meny 4.1.5). Överkapacitetsläge (A: Sluten, B: Sluten) "SG Ready" är aktiv. Systemet tillåts att gå med full kapacitet vid överkapacitet (riktigt lågt pris) hos elleverantören (påverkan på systemet är ställbar i meny 4.1.5). (A = SG Ready A och B = SG Ready B ) Ktakt för +Adjust Med hjälp av +Adjust kommunicerar anläggningen med golvvärmens styrcentral* och anpassar värmekurvan och beräknad framledningstemperatur efter golvvärmesystemets återkoppling. Aktivera det klimatsystem som +Adjust ska påverka genom att markera funktien och trycka på OKknappen. *Stöd för +Adjust krävs +Adjust måste först väljas i meny 5.4 mjuka in/utgångar. Kretskort AA3 i anläggningen måste ha minst input versi 34 och mjukvaruversien måste ha display versi 5539 eller senare för att +Adjust ska fungera. Versi kan ktrolleras i meny 3.1 under input versi respektive display versi. Ny mjukvara kan fritt laddas ner på Vid system med både golvvärme och radiatorer bör NIBE ECS 40/41 användas för optimal drift. 24 Kapitel 5 Elinkopplingar

25 Ktakt för extern blockering av värme I de fall extern blockering av värme används kan denna kopplas in på plint X6 på ingångskortet (AA3) som är placerat bakom frtluckan. Värmedriften kopplas bort genom att ansluta en potentialfri ktaktfunkti till ingång som väljs i meny 5.4, se sida 41. Sluten ktakt medför blockerad värmedrift. Då värmeblockering är aktiverad är min. framledning ej gällande. Ktakt för extern blockering av varmvatten I de fall extern blockering av varmvatten används kan denna kopplas in på plint X6 på ingångskortet (AA3) som är placerat bakom frtluckan. Varmvattendriften kopplas bort genom att ansluta en potentialfri ktaktfunkti till ingång som väljs i meny 5.4, se sida 41. Sluten ktakt medför blockerad varmvattendrift. Ktakt för aktivering av "tillfällig lyx" En extern ktaktfunkti kan kopplas till F730 för aktivering av varmvattenfunktien "tillfällig lyx". Ktakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4, se sida 41) på plint X6 på ingångskortet (AA3). "tillfällig lyx" är aktiverad under den tid som ktakten är sluten. Ktakt för aktivering av fläkthastighet En extern ktaktfunkti kan kopplas till F730 för aktivering av en av fyra fläkthastigheter. Ktakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4, se sida 41) på plint X6 på ingångskortet (AA3). Då ktakten sluts aktiveras vald fläkthastighet. En återgång till normalhastighet sker när ktakten återigen öppnas. Möjliga val för AUX-utgång (potentialfritt växlande relä) Möjlighet finns till extern anslutning genom reläfunkti via ett potentialfritt växlande relä (max 2 A) på ingångskortet (AA3), plint X7. Valbara funktier för extern anslutning: Indikering av summalarm. Styrning av cirkulatispump för varmvattencirkulati. Extern cirkulatispump, exempelvis extern pumpoch shuntgrupp. Ansluts något av ovanstående till plint X7 måste det väljas i meny 5.4, se sida 41. Summalarm är förvalt från fabrik. Ktakt för aktivering av "extern justering" En extern ktaktfunkti kan kopplas till F730 för ändring av framledningstemperaturen och därmed ändring av rumstemperaturen. Då ktakten är sluten ändras temperaturen i C (om rumsgivare är ansluten och aktiverad). Om rumsgivare inte är ansluten eller inte aktiverad ställs önskad förändring av "temperatur" (förskjutning av värmekurva) med det antal steg som väljs. Värdet är inställbart mellan -10 och +10. klimatsystem 1 Ktakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4, se sida 41) på plint X6 på ingångskortet (AA3). Inställning av värdet på förändringen görs i meny 1.9.2, "extern justering". klimatsystem 2 till 8 Extern justering för klimatsystem 2 till 8 kräver tillbehör (ECS 40 eller ECS 41). Se tillbehörets installatörshandbok för installatisanvisning. Kapitel 5 Elinkopplingar 25

26 Tillbehörskort krävs om flera funktier ska anslutas till plint X7 samtidigt som indikering av summalarm är aktiverat (se sida 48) C NO NC AA3-X7 AA3-X7 Bilden visar reläet i larmläge. Är strömställaren (SF1) i läge " " eller " " är reläet i larmläge. Extern cirkulatispump eller varmvattencirkulatispump ansluts till summalarmsreläet enligt bild nedan. Märk upp aktuell ellåda med varning för extern spänning AA3-X7 C NO NC AA3-X7 F730 F1X45 Externt L N PE L N PE Cirkulatispump Anslutning av tillbehör Instruktier för inkoppling av tillbehör finns i den manual som medföljer tillbehöret. Se sida 48 för lista över de tillbehör som kan användas till F Kapitel 5 Elinkopplingar

27 F730 6 Igångkörning och justering Förberedelser 1. Ktrollera att strömställaren (SF1) står i läge " ". TÄNK PÅ! Ktrollera automatsäkringen (FA1) i värmepumpen. Den kan ha löst ut under transporten. Påfyllning och luftning Påfyllning av varmvattenberedare 1. Öppna en varmvattenkran i huset. 2. Öppna påfyllningsventilen (QM10). Denna ventil ska sedan under drift vara helt öppen. 3. När vatten kommer ur varmvattenkranen är varmvattenberedaren fylld och kranen kan stängas. Påfyllning av klimatsystemet 1. Öppna avluftningsventilerna (QM20), (QM22), (QM24) och (QM26). 2. Öppna påfyllningsventilerna (QM11) och (QM13). Panndelen och resten av klimatsystemet fylls med vatten. 3. När vattnet som kommer ur avluftningsventilerna (QM20), (QM22), (QM24) och (QM26) inte längre är luftblandat stänger du ventilerna. Trycket börjar efter en stund att stiga på tryckmätaren (BP5). När trycket når 2,5 bar (0,25 MPa) börjar säkerhetsventilen (FL2) släppa ut vatten. Stäng då påfyllningsventilen/påfyllningsventilerna. 4. Sänk panntrycket till normalt arbetsområde (ca. 1 bar) genom att öppna avluftningsventilerna (QM20), (QM22), (QM24) och (QM26) eller säkerhetsventilen (FL2). 5. Ktrollera att det är vatten i spillkoppen (WM1). 6. Starta värmepumpen och låt den arbeta i både värme- och varmvattendriftläge. 7. Avlufta klimatsystemet (se avsnitt "Avluftning av klimatsystemet"). Om spillkoppen behöver fyllas på: 1. Vrid säkerhetsventilen för varmvatten (FL1) försiktigt moturs. Avluftning av klimatsystemet 1. Bryt strömtillförseln till värmepumpen. 2. Avlufta värmepumpen genom avluftningsventilerna (QM20), (QM22), (QM24), (QM26) och övriga klimatsystemet genom sina respektive avluftningsventiler. 3. Upprepa påfyllning och avluftning till dess all luft avlägsnats och korrekt tryck erhållits. QM13 Avluftningsslangarna från kärlet måste tömmas på vatten innan luft kan avlägsnas. Detta innebär att systemet inte nödvändigtvis är avluftat trots att det kommer vatten då avluftningsventilerna (QM20), (QM22), (QM24), (QM26) öppnas. QM11 QM26 FL1 QM20 FL2 QM22 QM24 SF1 FA1 BP5 WM1 Kapitel 6 Igångkörning och justering 27

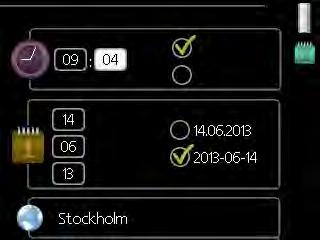

28 Uppstart och ktroll Varning: starta inte värmepumpen om det finns risk att vattnet i systemet har frusit. Manövrering i startguiden A. Sida B. Namn och menynummer språk 4.6 Startguide Vatten måste finnas i klimatsystemet innan strömställaren sätts till "". 1. Ställ värmepumpens strömställare (SF1) i läge "". 2. Följ instruktierna i startguiden i värmepumpens display. Om startguiden inte går igång när du startar värmepumpen, kan du starta den manuellt i meny 5.7. TIPS! Se sida 31 för en mer ingående introdukti av värmepumpens styrsystem (manövrering, menyer etc.). Om fastigheten är utkyld då F730 startas är det inte säkert att kompressorn kan täcka värmebehovet utan tillsatsvärme måste användas. Igångkörning Första gången värmepumpen startas sätts en startguide igång. I startguiden ges instruktier om vad som behöver utföras vid första uppstart tillsammans med en genomgång av värmepumpens grundläggande inställningar. Startguiden säkerställer att uppstarten görs på rätt sätt och kan därför inte hoppas över. Startguiden kan startas i efterhand i meny 5.7. TÄNK PÅ! Så länge startguiden är aktiv kommer ingen funkti i anläggningen automatiskt att starta. Guiden kommer att dyka upp vid varje omstart av anläggningen tills detta väljs bort på sista sidan. Om startguiden lämnas på denna sida så avslutas den automatiskt om 60 min C. Alternativ / inställning A. Sida Här kan du se hur långt du har kommit i startguiden. För att bläddra mellan sidorna i startguiden gör du följande: 1. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan sidorna i startguiden. B. Namn och menynummer Här läser du av vilken meny i styrsystemet denna sida i startguiden bygger på. Siffrorna inom parentes är menyns nummer i styrsystemet. Vill du läsa mer om berörd meny läser du antingen i dess hjälpmeny eller i användarhandboken. C. Alternativ / inställning Här gör du inställningar för systemet. D. Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten: 1. Använd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. 28 Kapitel 6 Igångkörning och justering

29 Inställning av ventilati Ventilatien ska ställas in enligt gällande norm. Inställningen görs i meny Även om det görs en grovinställning av ventilatien vid installatien är det viktigt att beställa och låta utföra en ventilatisinjustering. Tryck (Pa) Beställ en ventilatisinjustering för att färdigställa inställningen. Ventilatiskapacitet 100% % 90% 50 60% 70% 30% 40% 50% Luftflöde (l/s) Igångkörning utan fläkt Värmepumpen kan köras utan återvinning, alltså som enbart elpanna, för att producera värme och varmvatten exempelvis innan ventilatisinstallatien är klar. Gå in i meny "driftläge" och välj "endast tillsats". Gå därefter in i meny "fläkthast. frånluft" och ställ ner fläkthastigheten till 0%. Välj driftläge "auto" eller "manuellt" när värmepumpen åter ska köras med återvinning. Inställning av pumphastighet Värmebärarpumpen (GP1) regleras automatiskt och ställer in sig själv med hjälp av styrning och utifrån värmebehov. Effekt (W)(watt) Kapacitet Effekt cirkulatispump likströmsfläkt 100% Tryck (kpa) 60 Tillgängligt tryck värmebärarpump (GP1) % 90% % % 50% 20 40% 30% Luftflöde l/s) (l/s) Flöde (l/h) Injustering av frånluftsflöde 1. Gå in i meny "fläkthast. frånluft". 2. Välj "intrimning av ventilati". 3. Du hamnar nu i meny "intrimning av ventilati". 4. Bocka i "intrimning av ventilati". 5. Mät luftflödet vid ventilatisden. 6. Justera ev. fläkthastigheten för att uppnå önskad ventilati. 7. Fyll i uppmätt luftflöde. 8. Backa tillbaka till meny Värdet för fläkthastigheten som du fyllde i i meny är nu kopierat till "normal". Efterjustering, luftning Under den första tiden frigörs luft ur värmevattnet och avluftningar kan bli nödvändiga. Hörs porlande ljud från värmepumpen eller klimatsystemet krävs ytterligare avluftning av hela systemet. Se avsnitt "Avluftning av klimatsystemet" på sida 27 för informati om hur du avluftar värmepumpen. Kapitel 6 Igångkörning och justering 29

30 Utgångsvärden för kurvinställning Värdena som anges på kartan gäller för "värmekurva" i meny Första värdet gäller för lågtempererat* radiatorsystem. "temperatur" (förskjutning av värmekurva) i meny 1.1 ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betgbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentes men måste då minska detta värde med två enheter. "temperatur" (förskjutning av värmekurva) i meny 1.1, ställs i dessa fall på -1. TÄNK PÅ! Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efterjusteras. 8 (4) 8 (4) 9 (4) Östersund Kiruna Gällivare Luleå Skellefteå Umeå Örnsköldsvik Sundsvall Hudiksvall Söderhamn Exempel på val av utgångsvärden: Hus med lågtempererat* radiatorsystem Markaryd = Område 10 (5). Ställ in 10 i meny 1.9.1, "värmekurva" och -2 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i betgbjälklag Markaryd = Område 10 (5). Ställ in 5 i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i träbjälklag Markaryd = Område 10 (5). Ställ in 8 (se tredje punkten i listan ovan) i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). 9 (4) 9 (5) Göteborg 10 (5) Halmstad Helsingborg 11 (5) Malmö Karlstad Borås Örebro Jönköping Falun Linköping Växjö Kalmar Markaryd Hässleholm Gävle Västerås Stockholm Norrköping Visby Karlskra Simrishamn Ystad Uppsala 9 (5) 11 (5) 12 (6) TÄNK PÅ! En höjning av rumstemperaturen kan bromsas av termostaterna på radiatorerna eller golvvärmen. Öppna därför termostatventilerna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. * Med lågtempererat radiatorsystem menas ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensieras väldigt olika. I exemplet ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen. De lägre värdena i norra delen av Sverige beror på att husen byggs och isoleras på annat sätt än i södra delen av landet samt att klimatsystemen dimensieras på annat sätt. 30 Kapitel 6 Igångkörning och justering

31 7 Styrning - Introdukti Displayenhet A B C D E INOMHUSKLIMAT VÄRMEPUMP F730 Display VARMVATTEN INFO A B C D E F Display Statuslampa OK-knapp Bakåtknapp Manöverratt Strömställare G USB-port På displayen visas instruktier, inställningar och driftinformati. Med hjälp av den tydliga displayen och ett lättanvänt menysystem kan du enkelt navigera mellan olika menyer och alternativ för att ställa in den komfort eller få den informati du önskar. Statuslampa Statuslampan indikerar värmepumpens status. Den: lyser grönt vid normal funkti. lyser gult vid aktiverat reservläge. lyser rött vid utlöst larm. OK-knapp OK-knappen används för att: bekräfta val av undermeny/alternativ/inställt värde/sida i startguiden. Bakåt-knapp Bakåtknappen används för att: backa till föregående meny. ångra en inställning som ej bekräftats. Manöverratt Manöverratten kan vridas åt höger eller vänster. Du kan: förflytta dig i menyer och mellan alternativ. öka eller minska värden. byta sida i flersidesvisningar (t.ex. hjälptexter och serviceinfo). F G Strömställare (SF1) Strömställaren har tre lägen: På () Standby ( ) Reservläge ( ) (se sida 43) Reservläget ska endast användas vid fel på värmepumpen. I detta läge stängs kompressorn av och elpatren tar vid. Värmepumpens display är släckt och statuslampan lyser gult. USB-port USB-porten är dold under plastbrickan med produktnamnet. USB-porten används för att uppgradera mjukvaran. Besök och klicka på fliken "Mjukvara" för att ladda ner senaste mjukvaran till din anläggning. Kapitel 7 Styrning - Introdukti 31

32 Menysystem Symboler i displayen Följande symboler kan dyka upp i displayen under drift. Utetemperatur INOMHUSKLIMAT Inomhustemperatur - (om rumsgivare är installerad) VARMVATTEN Varmvattentemperatur Symbol Beskrivning Denna symbol visas vid informatistecknet om det finns informati i meny 3.1 som du borde vara uppmärksam på. VÄRMEPUMP SERVICE Tillfällig lyx (om aktiverad) INFO Informati om drift Uppskattad mängd varmvatten Dessa två symboler visar om kompressorn eller tillsatsen är blockerad i F730. Dessa kan t.ex. vara blockerade beroende på vilket driftläge som är valt i meny 4.2, om blockering är schemalagd i meny eller om ett larm har inträffat som blockerar någ av dem. Blockering av kompressor. Meny 1 - INOMHUSKLIMAT Inställning och schemaläggning av inomhusklimatet. Se informati i hjälpmeny eller användarhandbok. Meny 2 - VARMVATTEN Inställning och schemaläggning av varmvattenproduktien. Se informati i hjälpmeny eller användarhandbok. Meny 3 - INFO Visning av temperatur och annan driftinformati samt tillgång till larmloggen. Se informati i hjälpmeny eller användarhandbok. Meny 4 - VÄRMEPUMP Inställning av tid, datum, språk, display, driftläge m.m. Se informati i hjälpmeny eller användarhandbok. Meny 5 - SERVICE Avancerade inställningar. Dessa inställningar är ej åtkomliga för slutanvändaren. Menyn blir synlig genom att Bakåt-knappen trycks in i 7 sekunder då man står i startmenyn. Se sida sida 37. Blockering av tillsats. Denna symbol visar om periodisk höjning eller lyxläge för varmvatten är aktiverad. Denna symbol visar om "semesterinställning" är aktiv i meny 4.7. Denna symbol visar om F730 har ktakt med NIBE Uplink. Denna symbol visar aktuell hastighet på fläkten om hastigheten är ändrad från normalinställningen. Denna symbol visar om soluppvärmning är aktiv. Tillbehör krävs. 32 Kapitel 7 Styrning - Introdukti

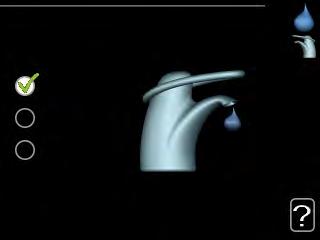

33 Menynummer - markerad undermeny Namn och menynummer - huvudmeny INOMHUSKLIMAT VARMVATTEN INOMHUSKLIMAT 1 Symbol - huvudmeny temperatur ventilati schemaläggning normal från avancerat VÄRMEPUMP INFO Markerad huvudmeny Symboler - undermenyer Namn - undermenyer Statusinformati - undermenyer Manövrering För att flytta markören vrider du på manöverratten åt höger eller vänster. Den markerade positien är vit och/eller har en uppvikt flik. Välja meny För att komma vidare i menysystemet väljer du en huvudmeny genom att markera den och sedan trycka på OK-knappen. Då öppnas ett nytt fönster med undermenyer. Välj en av undermenyerna genom att markera den och sedan trycka på OK-knappen. Ställa in ett värde tid datum dag månad år tid & datum h 12 h Välja alternativ Värde som ska ändras ekomi normal lyx Alternativ komfortläge2.2 För att ställa in ett värde: 1. Markera med hjälp av manöverratten det värde du vill ställa in. 2. Tryck på OK-knappen. Värdets bakgrund blir grön, vilket betyder att du kommit till inställningsläget. 3. Vrid manöverratten åt höger för att öka värdet eller åt vänster för att minska värdet. 4. Tryck på OK-knappen för att bekräfta värdet du ställt in. För att ångra och återgå till ursprungsvärdet, tryck på Bakåt-knappen. I en meny med alternativ visas det valda alternativet med en grön bock. För att välja annat alternativ: 1. Markera det alternativ du vill ska gälla. Ett av alternativen är förvalt (vitt). 2. Tryck på OK-knappen för att bekräfta valt alternativ. Det valda alternativet får en grön bock. Kapitel 7 Styrning - Introdukti 33

34 Använda det virtuella tangentbordet Olika tangentbord Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten: 1. Använd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. I vissa menyer där text kan behöva matas in finns det ett virtuellt tangentbord. Beroende på meny får du tillgång till olika teckenuppsättningar som du väljer med hjälp av manöverratten. Vill du byta teckentabell till en annan trycker du på Bakåt-knappen. Om en meny bara har en teckenuppsättning visas tangentbordet direkt. När du har skrivit klart markerar du "OK" och trycker på OK-knappen. Bläddra mellan fönster En meny kan bestå av flera fönster. Vrid manöverratten för att bläddra mellan fönstren. Aktuellt menyfönster Antal fönster i menyn Bläddra mellan fönster i startguiden språk 4.6 Pil för att bläddra bland fönster i startguiden 1. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan punkterna i startguiden. 34 Kapitel 7 Styrning - Introdukti

35 8 Styrning - Menyer Meny 1 - INOMHUSKLIMAT Översikt 1 - INOMHUSKLIMAT temperatur ventilati schemaläggning avancerat värme ventilati värmekurva extern justering min. framledningstemp rumsgivarinställningar fläktåtergångstid egen kurva punktförskjutning nattsvalka Meny 2 - VARMVATTEN Översikt 2 - VARMVATTEN tillfällig lyx komfortläge schemaläggning avancerat periodisk höjning varmvattencirk. * * Tillbehör krävs. Meny 3 - INFO Översikt 3 - INFO serviceinfo kompressorinfo tillsatsinfo larmlogg inomhustemperaturlogg Kapitel 8 Styrning - Menyer 35

36 Meny 4 - VÄRMEPUMP Översikt 4 - VÄRMEPUMP plusfunktier * internet nibe uplink tcp/ip-inställningar proxy-inställningar sms * SG Ready smart price adapti driftläge tid & datum språk semesterinställning avancerat driftprioritering autolägesinställning gradminutinställning fabriksinställning användare schema blockering * Tillbehör krävs. 36 Kapitel 8 Styrning - Menyer

37 Meny 5 - SERVICE Översikt 5 - SERVICE driftinställningar systeminställningar varmvatteninst max framledningstemp max diff. framl.temp larmåtgärder fläkthast. frånluft driftläge värmebärarpump värmebärarpumpshastighet intern eltillsats max installerad eleffekt (BBR) flödesinst. klimatsystem spärrband tid filterlarm tillbehörsinställningar mjuka in-/utgångar fabriksinställning service tvångsstyrning startguide snabbstart golvtorksfunkti ändringslogg land extra klimatsystem * modbus * * Tillbehör krävs. Ställ dig i huvudmenyn och håll Bakåt-knappen intryckt i 7 sekunder för att komma åt Servicemenyn. Undermenyer Menyn SERVICE har orange text och är avsedd för den avancerade användaren. Denna meny har flera undermenyer. Till höger om menyerna på displayen finns statusinformati för respektive meny. driftinställningar Driftinställningar för värmepumpen. systeminställningar Systeminställningar för värmepumpen, aktivering av tillbehör etc. tillbehörsinställningar Driftsinställningar för olika tillbehör. mjuka in-/utgångar Inställning av mjukvarustyrda inoch utgångar på ingångskort (AA3). fabriksinställning service Total återställning av alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. tvångsstyrning Tvångsstyrning av de olika kompenterna i värmepumpen. startguide Manuell start av startguiden som körs första gången värmepumpen startas. snabbstart Snabbstart av kompressorn. Felaktiga inställningar i servicemenyerna kan skada värmepumpen. Meny driftinställningar I undermenyerna till denna gör du driftinställningar för värmepumpen. Kapitel 8 Styrning - Menyer 37

38 Meny varmvatteninst. ekomi Inställningsområde starttemp. ekomi: 5-55 C Fabriksinställning starttemp. ekomi: 42 C Inställningsområde stopptemp. ekomi: 5-60 C Fabriksinställning stopptemp. ekomi: 46 C normal Inställningsområde starttemp. normal: 5-60 C Fabriksinställning starttemp. normal: 46 C Inställningsområde stopptemp. normal: 5-65 C Fabriksinställning stopptemp. normal: 50 C lyx Inställningsområde starttemp. lyx: 5-70 C Fabriksinställning starttemp. lyx: 49 C Inställningsområde stopptemp. lyx: 5-70 C Fabriksinställning stopptemp. lyx: 53 C stopptemp. per. höjning Inställningsområde: C Fabriksinställning: 55 C Här ställer du in start- och stopptemperatur på varmvattnet för de olika komfortalternativen i meny 2.2 samt stopptemperatur för periodisk höjning i meny Med "hög effekt" aktiverat laddas varmvatten med en högre effekt än standardläget och ger därmed en högre varmvattenkapacitet. Meny max framledningstemp. klimatsystem Inställningsområde: C Fabriksinställning: 60 C Här ställer du in max framledningstemperatur för klimatsystemet. Om anläggningen har fler än ett klimatsystem kan individuella max framledningstemperaturer ställas in för varje system. Klimatsystem 2-8 kan inte ställas in till en högre max framledningstemperatur än klimatsystem 1. TÄNK PÅ! Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan 35 och 45 C. Ktrollera max temperatur för golvet med golvleverantören. Meny max diff. framl.temp. max diff. kompressor Inställningsområde: 1 25 C Fabriksinställning: 10 C max diff. tillsats Inställningsområde: 1 24 C Fabriksinställning: 7 C Här ställer du in max tillåten differens mellan beräknad och aktuell framledningstemperatur vid kompressorrespektive tillsatsdrift. Max diff. tillsats kan aldrig överstiga max diff. kompressor. max diff. kompressor Om aktuell framledningstemperatur avviker från inställt värde mot beräknad tvingar man värmepumpen att stanna oavsett gradminutvärde. Om aktuell framledningstemperatur överstiger beräknad framledning med inställt värde sätts gradminutvärdet till 0. Om det enbart finns värmebehov stannar kompressorn i värmepumpen. max diff. tillsats Om tillsats är vald och aktiverad i meny 4.2 och aktuell framledningstemperatur överstiger beräknad med inställt värde tvångsstoppas tillsatsen. Meny larmåtgärder Här väljer du på vilket sätt du vill att värmepumpen ska göra dig uppmärksam på att det finns ett larm i displayen. De olika alternativen är att värmepumpen slutar producera varmvatten (fabriksinställning) och/eller sänker rumstemperaturen. TÄNK PÅ! Om ingen larmåtgärd väljs kan det medföra högre energiförbrukning vid larm. Meny fläkthast. frånluft normal samt hastighet 1-4 Inställningsområde: % Här ställer du in hastigheten för de fem olika valbara lägena till fläkten. Du kan även välja "intrimning av ventilati" samt "fläktsynkdrift". intrimning av ventilati Bocka i "intrimning av ventilati" i samband med ventilatisinjusteringen. Valet är aktivt så länge du är kvar i menyn men avaktiveras om du går ur menyn. 38 Kapitel 8 Styrning - Menyer

39 fläktsynkdrift Här väljer du om fläkten ska ha samma hastighet oberoende om kompressorn är i drift eller inte, alternativt olika hastigheter. Aktiveras funktien gäller fläkthastighet 2 när kompressorn inte är i drift, och fläkthastighet normal när kompressorn är i drift. Denna funkti bör inte användas i svenska förhållanden. TÄNK PÅ! Felaktigt inställda ventilatisflöden kan på sikt skada huset och eventuellt öka energiförbrukningen. Meny intrimning av ventilati fläkthastighet Inställningsområde: % Fabriksinställning: värdet som är valt i "normal" i meny verkligt luftflöde Inställningsområde: m 3 /h Fabriksinställning: 0 m 3 /h Här ställer du in luftflöde samt justerar fläkthastigheten vid ventilatisinjusteringen. intrimning av ventilati : Aktivera denna funkti under tiden som intrimning av ventilatien utförs. fläkthastighet : Här kan du ändra fläkthastigheten under tiden intrimning av ventilati är aktiverad. Om fläkthastigheten är för hög under intrimningen ges informati längst ner på sidan om att den behöver sänkas. verkligt luftflöde : Här ställer du in det verkliga luftflödet som uppmätts under ventilatisintrimningen. När denna inställning görs är det viktigt att ventilatisflödet är i ett stabilt tillstånd. Funktien avaktiveras då man går ur menyn. Meny driftläge värmebärarpump driftläge Inställningsområde: auto, intermittent,ktinuerlig Fabriksinställning: auto Fabriksinställning: intermittent Här ställer du in driftläge på värmebärarpumpen. auto: Värmebärarpumpen går enligt aktuellt driftläge för F730. intermittent: Värmebärarpumpen startar ca. 20 sekunder före och stannar samtidigt som kompressorn. Meny värmebärarpumpshastighet värme Inställningsområde: % Fabriksinställning: 70 % varmvatten Inställningsområde: % Fabriksinställning: 70 % vänteläge Inställningsområde: % Fabriksinställning: 30 % högsta tillåtna hastighet Inställningsområde: % Fabriksinställning: 100 % Här ställer du in om värmebärarpumpens hastighet regleras automatiskt eller manuellt vid värme och varmvatten. Välj "auto" om hastigheten på värmebärarpumpen ska regleras automatiskt (fabriksinställning) för optimal drift. Välj manuellt om du vill ställa in värmebärarpumpens hastighet själv, i värme och varmvatten. Om "auto" är aktiverat för värmedrift eller varmvatten kan du även göra inställningen "högsta tillåtna hastighet" vilket begränsar värmebärarpumpen och tillåter inte att den går med högre hastighet än inställt värde. "vänteläge" innebär driftläge värme för värmebärarpumpen men när värmepumpen varken har behov av kompressordrift eller eltillsats och går ner i hastighet. Kapitel 8 Styrning - Menyer 39

40 Meny intern eltillsats max inställd eleffekt Inställningsområde: 0-6,5 kw Fabriksinställning: 6,5 kw max inställd eleffekt (SG Ready) Inställningsområde: 0-6,5 kw Fabriksinställning: 6,5 kw säkringsstorlek Inställningsområde: A Fabriksinställning: 16 A omsättningstal Inställningsområde: Fabriksinställning: 300 Här ställer du in max eleffekt på den interna eltillsatsen i F730, i normaldrift och i överkapacitetsläge (SG Ready), säkringsstorleken samt omsättningstal för anläggningen. Omsättningstal är den faktor som används för att räkna om uppmätt spänning till ström. Meny max installerad eleffekt (BBR) max installerad eleffekt (endast denna apparat) Inställningsområde: 0,000-30,000 kw Fabriksinställning: 15,000 kw Finns inte ovanstående byggregelkrav ska denna inställning inte användas. För att uppfylla vissa byggregler finns det möjlighet att spärra apparatens maximala effektuttag. I denna meny ställs det värde in som motsvarar värmepumpens maximala effektinkoppling för värme, varmvatten och eventuell kyla. Hänsyn måste tas till om det även finns externa elkompenter som ska inräknas. Efter det att värdet har låsts, startar en veckas ångertid. Meny flödesinst. klimatsystem Här ställer du in vilken typ av värmedistributissystem värmebärarpumpen (GP1) arbetar mot. dt vid DUT är skillnaden i grader mellan fram- och returledningstemperatur vid dimensierande utetemperatur. Meny spärrband från frekvens Inställningsområde: Hz Fabriksinställning: 20 Hz Maximalt inställningsområde: 50 Hz. till frekvens Inställningsområde: Hz Fabriksinställning: 25 Hz Maximalt inställningsområde: 50 Hz. Här ställer du in frekvenser som inte ska vara tillåtna för kompressorn. Det finns möjlighet att begränsa två olika frekvensband. Varje frekvensband är begränsat till att vara mellan 3 och 50 Hz. Ett stort blockerat frekvensområde kan medföra ryckig gång hos kompressorn. Blockering av toppeffekten i F730 kan leda till minskad besparing. Meny tid filterlarm månader mellan filterlarm Inställningsområde: 1 24 Fabriksinställning: 3 Här ställer du in antal månader mellan larm för påminnelse om att rengöra filtret i F730. förinst. Inställningsområde: radiator, golvvärme, rad. + golvvärme, DUT C Fabriksinställning: radiator Inställningsområde DUT: -40,0 20,0 C Fabriksinställning DUT: -18,0 C egen inst. Inställningsområde dt vid DUT: 0,0 25,0 Fabriksinställning dt vid DUT: 10,0 Inställningsområde DUT: -40,0 20,0 C Fabriksinställning DUT: -18,0 C 40 Kapitel 8 Styrning - Menyer

41 Meny systeminställningar Här kan du tala om för värmepumpen vilka tillbehör som är installerade. Det finns två sätt att aktivera anslutna tillbehör. Du kan antingen markera alternativet i listan eller använda den automatiska funktien "sök installerade tillbehör". sök installerade tillbehör Markera "sök installerade tillbehör" och tryck på OKknappen för att automatiskt hitta anslutna tillbehör till F730. Meny tillbehörsinställningar I undermenyerna till denna gör du driftinställningar för tillbehör som är installerade och aktiverade. Det är även här du aktiverar uteluftsspjället. Meny extra klimatsystem shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s Här ställer du även in shuntförstärkning och shuntväntetid för de olika extra klimatsystemen som är installerade. Se tillbehörets installatisanvisning för funktisbeskrivning. Meny modbus adress Fabriksinställning: adress 1 Från och med Modbus 40 versi 10 är adressen inställningsbar mellan Tidigare versier har fast adress. Se tillbehörets installatisanvisning för funktisbeskrivning. Meny mjuka in-/utgångar Här kan du välja vilken in-/utgång på ingångskortet (AA3) extern ktaktfunkti (sida 23) ska kopplas till. Valbara ingångar på plint AUX1-5 (AA3-X6:9-18) och utgång AA3-X7 (på ingångskortet). Meny fabriksinställning service Här kan du återställa alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. Vid återställning visas startguiden nästa gång värmepumpen startas. Meny tvångsstyrning Här kan du tvångsstyra de olika kompenterna i värmepumpen och eventuellt anslutna tillbehör. Meny startguide När värmepumpen startas första gången går startguiden automatiskt igång. Här kan du starta den manuellt. Se sida 28 för mer informati om startguiden. Kapitel 8 Styrning - Menyer 41

42 Meny snabbstart Här kan du möjliggöra för start av kompressorn. TÄNK PÅ! Värme- eller varmvattenbehov måste föreligga för start av kompressorn. TÄNK PÅ! Snabbstarta inte kompressorn för många gånger under kort tid, kompressorn och dess kringliggande utrustning kan skadas av det land Här väljer du i vilket land produkten har installerats. Detta möjliggör tillgång till landspecifika inställningar i din produkt. Språkinställningen kan göras oberoende av detta val. Detta val låses efter 24 timmar, omstart av display eller programuppdatering. Meny golvtorksfunkti längd period 1 7 Inställningsområde: 0 30 dagar Fabriksinställning, period 1 3, 5 7: 2 dagar Fabriksinställning, period 4 : 3 dagar temperatur period 1 7 Inställningsområde: C Fabriksinställning: temperatur period 1 temperatur period 2 temperatur period 3 temperatur period 4 temperatur period 5 temperatur period 6 temperatur period 7 20 C 30 C 40 C 45 C 40 C 30 C 20 C Här ställer du in funkti för golvtork. Du kan ställa in upp till sju periodtider med olika beräknade framledningstemperaturer. Om färre än sju perioder ska användas ställer du in resterande periodtider till 0 dagar. För att aktivera golvtorksfunktien bockar du i rutan för aktiv. Längst ner visas en räknare som visar antal hela dygn som funktien varit aktiv. TIPS! Om driftläget "endast tillsats" ska användas väljer du detta i meny 4.2. Meny ändringslogg Här kan du läsa av tidigare gjorda ändringar i styrsystemet. För varje ändringstillfälle visas datum, tid, id-nr (unikt för en viss inställning) och det nya inställda värdet. Ändringsloggen sparas vid omstart och ligger kvar oförändrad efter fabriksinställning. 42 Kapitel 8 Styrning - Menyer

43 9 Service Serviceåtgärder Reservläge Eventuell service får bara utföras av en pers med kompetens för uppgiften. Vid utbyte av kompenter på F730 får enbart reservdelar från NIBE användas. Reservläget används vid driftstörningar och i samband med service. Reservläget aktiveras genom att ställa strömställaren (SF1) i läge " ". Detta innebär att: Statuslampan lyser gult. Displayen är släckt och reglerdatorn bortkopplad. Temperaturen vid elpatren styrs av termostat (FD1- BT30). Den kan ställas på antingen 35 eller 45 C. Kompressorn är avstängd och endast fläkten, värmebärarpumpen och eltillsatsen är aktiva. Eltillsatsens effekt i reservläget ställs in på elpatrskortet (AA1). Se sida 22 för instruktier. Tömning av varmvattenberedaren Beredaren kan tömmas genom säkerhetsventilen (FL1) eller via spillkoppen (WM1). 1. Lossa spillröret från säkerhetsventilen (FL1) och mtera istället en slang till en tömningspump. I de fall man inte har tillgång till tömningspump kan man istället släppa ut vattnet direkt i spillvattenkoppen (WM1). 2. Öppna säkerhetsventilen (FL1). 3. Ordna lufttillförsel genom att öppna en varmvattenkran. Är detta inte tillräckligt, lossa rörkopplingen (XL4) på varmvattensidan och se till att luft kommer in. Tömning av klimatsystemet För att kunna utföra service på klimatsystemet är det många gånger enklast att först tömma systemet. Varmt vatten kan förekomma vid tömning av värmebärarsidan/klimatsystemet. Skållningsrisk kan föreligga. Värmepumpen bör, efter tömning, inte utsättas för frysrisk, då viss vattenmängd kan bli kvar i slingan. Data för temperaturgivare Temperatur ( C) Resistans (kohm) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Spänning (VDC) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0,414 Värmevattnet kan avtappas genom säkerhetsventilen (FL2) via spillkoppen (WM1) eller genom en slang som kopplas till säkerhetsventilens (FL2) alternativt avtappningsventilens (XL10) utlopp. 1. Öppna säkerhetsventilen (FL2) alternativt avtappningsventilen (XL10). 2. Ställ avluftningsventilerna för klimatsystemet (QM20), (QM22), (QM24), (QM26) i öppet läge för lufttillförsel. Kapitel 9 Service 43

44 USB-serviceuttag Meny uppdatera programvaran uppdatera programvaran7.1 starta uppdatering välj annan fil Här kan du uppgradera programvaran i F730. F730 är utrustad med USB-uttag i displayenheten. I dessa USB-uttag kan du t.ex. ansluta ett USB-minne och använda det till att uppdatera programvaran, spara loggad informati och hantera inställningarna i F730. INOMHUSKLIMAT VARMVATTEN För att följande funktier ska fungera krävs att USB-minnet innehåller filer med programvara för F730 från NIBE. I en faktaruta överst i displayen visas informati (alltid på engelska) om den mest troliga uppdateringen som uppdateringsprogramvaran har valt från USB-minnet. Denna informati berättar för vilken produkt programvaran är avsedd, vilken versi programvaran har och allmän informati om dem. Om du önskar någ annan fil än den som är vald kan du välja rätt fil genom "välj annan fil". VÄRMEPUMP USB INFO starta uppdatering Välj "starta uppdatering" om du vill starta uppdateringen. Du får först upp en fråga om du verkligen vill uppdatera programvaran. Svara "ja" för att gå vidare eller "nej" för att ångra. USB 7 Om du svarat "ja" på den tidigare frågan startar uppdateringen och nu kan du följa uppdateringsförloppet på displayen. När uppdateringen är klar startar F730 om. uppdatera programvaran loggning hantera inställningar När ett USB-minne ansluts dyker en ny meny (meny 7) upp i displayen. En uppdatering av programvaran nollställer inte menyinställningarna i F730. Om uppdateringen skulle avbrytas innan den är klar (t.ex. vid strömavbrott etc.) kan programvaran återställas till tidigare versi om OKknappen hålls in under uppstart tills den gröna lampan börjar lysa (tar ca. 10 sekunder). 44 Kapitel 9 Service

45 välj annan fil Meny hantera inställningar uppdatera programvaran7.1 hantera inställningar7.3 spara inställningar återställ inställningar Välj "välj annan fil" om du inte vill använda dig av föreslagen programvara. När du bläddrar bland filerna visas precis som tidigare, informati om markerad programvara i en faktaruta. När du valt en fil med OK-knappen kommer du tillbaka till föregående sida (meny 7.1) där du kan välja att starta uppdateringen. Meny loggning loggning7.2 Här kan du hantera (spara till eller hämta från) samtliga menyinställningar (användar- respektive servicemenyerna) i F730 med ett USB-minne. Via "spara inställningar" sparar du ner menyinställningarna till USB-minnet för att kunna återställa senare eller för att kopiera inställningarna till en annan F730. När du sparar ner menyinställningarna till USBminnet ersätter du eventuella tidigare sparade inställningar på USB-minnet. aktiverad Via "återställ inställningar" återställs samtliga menyinställningarna från USB-minnet. intervall 5 s Återställning av menyinställningarna från USBminnet går inte att ångra. Inställningsområde intervall: 1 s 60 min Fabriksinställning intervall: 5 s Här kan du ställa in hur aktuella mätvärden från F730 ska sparas ner i en logg på USB-minnet. 1. Ställ in önskat intervall mellan loggningarna. 2. Bocka i "aktiverad". 3. Nu sparas aktuella mätvärden från F730 i en fil på USB-minnet med inställt intervall tills "aktiverad" bockas ur. Bocka ur "aktiverad" innan du tar ut USB-minnet. Kapitel 9 Service 45

46 10 Komfortstörning I de allra flesta fall märker värmepumpen av en driftstörning (en driftstörning kan leda till störning av komforten) och visar detta med larm och instruktier om åtgärd i displayen. Info-meny Under meny 3.1 i värmepumpens menysystem finns alla värmepumpens mätvärden samlade. Att titta igenom värdena i denna meny kan ofta underlätta att hitta felkällan. Se hjälpmeny eller användarhandbok för mer informati om meny 3.1. Hantera larm larm info / åtgärd återställ larm hjälpdrift Lågtryckslarm Vid larm har en driftstörning av något slag uppstått, vilket visas genom att statuslampan inte längre lyser med ett fast grönt sken utan istället lyser med ett fast rött sken. Dessutom visas en larmklocka i informatisfönstret. Larm Vid larm med röd statuslampa har det inträffat en driftstörning som värmepumpen inte kan åtgärda själv. I displayen kan du, genom att vrida på manöverratten och trycka på OK-knappen, se vilken typ av larm det är samt återställa larmet. Du kan även välja att sätta värmepumpen i hjälpdrift. info / åtgärd Här kan du läsa vad larmet beror på och få tips på vad du kan göra för att rätta till problemet som orsakade larmet. återställ larm I många fall räcker det att välja återställ larm för att problemet som orsakade larmet ska rättas till. Om det börja lysa grönt efter du valt återställ larm är larmet borta. Om det fortsätter lysa rött och en meny som heter larm syns i displayen, är problemet som orsakade larmet fortfarande kvar. Om larmet först försvinner och sen återkommer, se avsnitt felsökning (sida 46). hjälpdrift hjälpdrift är en typ av reservläge. Detta innebär att värmepumpen gör värme och/eller varmvatten trots att det finns någ typ av problem. Detta kan innebära att värmepumpens kompressor inte är i drift. Det är i så fall elpatren som gör värme och/eller varmvatten. För att kunna välja hjälpdrift måste någ larmåtgärd vara vald i meny TÄNK PÅ! Att välja hjälpdrift är inte samma sak som att rätta till problemet som orsakade larmet. Statuslampan kommer därför fortsätta att lysa rött. Felsökning Om driftstörningen inte visas i displayen kan följande tips användas: Grundläggande åtgärder Börja med att ktrollera följande möjliga felkällor: Strömställarens (SF1) läge. Bostadens grupp- och huvudsäkringar. Bostadens jordfelsbrytare. Värmepumpens automatsäkring (FA1). Värmepumpens temperaturbegränsare (FD1). Låg temperatur på varmvattnet, eller uteblivet varmvatten Stängd eller strypt externt mterad påfyllningsventil till varmvattenberedaren. Öppna ventilen. Värmepumpen i felaktigt driftläge. Gå in i meny 4.2. Om läge "auto" är valt, välj ett högre värde på "stopp av tillsats" i meny Om läge "manuellt" är valt, välj till "tillsats". Stor varmvattenåtgång. Vänta tills varmvattnet hunnit värmas upp. Tillfälligt ökad varmvattenkapacitet (tillfällig lyx) kan aktiveras i meny 2.1. För låg varmvatteninställning. Gå in i meny 2.2 och välj ett högre komfortläge. För låg eller ingen driftprioritering av varmvatten. Gå in i meny och öka tiden för när varmvatten ska driftprioriteras. Observera att om tiden för varmvatten ökas minskar tiden för värmeprodukti, vilket kan ge lägre/ojämn rumstemperatur. Låg rumstemperatur Stängda termostater i flera rum. Se avsnitt "Spartips" i Användarhandboken för mer detaljerad informati om hur du bäst ställer in termostaterna. Värmepumpen i felaktigt driftläge. Gå in i meny 4.2. Om läge "auto" är valt, välj ett högre värde på "stopp av värme" i meny Om läge "manuellt" är valt, välj till "värme". Skulle inte det räcka, välj då även till "tillsats". För lågt inställt värde på värmeautomatiken. Gå in i meny 1.1 "temperatur" och justera upp förskjutningen av värmekurvan. Om rumstemperaturen endast är låg vid kall väderlek kan kurvlutningen i meny "värmekurva" behöva justeras upp. För låg eller ingen driftprioritering av värme. 46 Kapitel 10 Komfortstörning

47 Gå in i meny och öka tiden för när värme ska driftprioriteras. Observera att om tiden för värme ökas minskar tiden för varmvattenprodukti, vilket kan ge mindre mängd varmvatten. "komfortläge" "lyx" valt i kombinati med stort varmvattenuttag. Gå in i meny 2.2 och välj "ekomi" eller "normal". "Semesterläge" aktiverat i meny 4.7. Gå in i meny 4.7 och välj "Från". Extern ktakt för ändring av rumsvärme aktiverad. Ktrollera eventuella externa ktakter. Värmebärarpumpen (GP1) har stannat. Luft i värmesystemet. Avlufta värmesystemet (se sida 27). Felaktigt inställt värde i meny Gå in i meny och öka värdet på "max inställd eleffekt". Kompressorn startar inte Det finns inget värmebehov. Värmepumpen kallar varken på värme eller varmvatten. Värmepumpen avfrostar. Temperaturvillkor utlöst. Vänta tills temperaturvillkoret har återställts. Minsta tid mellan kompressorstarter har inte uppnåtts. Vänta 30 minuter och ktrollera sedan om kompressorn har startat. Larm utlöst. Följ displayens instruktier. Hög rumstemperatur För högt inställt värde på värmeautomatiken. Gå in i meny 1.1 (temperatur) och justera ner förskjutningen av värmekurvan. Om rumstemperaturen endast är hög vid kall väderlek kan kurvlutningen i meny (värmekurva) behöva justeras ner. Extern ktakt för ändring av rumsvärme aktiverad. Ktrollera eventuella externa ktakter. Lågt systemtryck För lite vatten i värmesystemet. Fyll på vatten i värmesystemet (se sida 27). Låg eller utebliven ventilati Ventilatien är inte injusterad. Beställ/utför ventilatisinjustering. Filter (HQ10) igensatt. Rengör eller byt filter. Stängt, för hårt strypt eller igensatt frånluftsd. Ktrollera och rengör frånluftsden. Fläkthastighet i reducerat läge. Gå in i meny 1.2 och välj "normal". Extern ktakt för ändring av fläkthastighet aktiverad. Ktrollera eventuella externa ktakter. Hög eller störande ventilati Ventilatien är inte injusterad. Beställ/utför ventilatisinjustering. Fläkthastighet i forcerat läge. Gå in i meny 1.2 och välj "normal". Extern ktakt för ändring av fläkthastighet aktiverad. Ktrollera eventuella externa ktakter. Filter (HQ10) igensatt. Rengör eller byt filter. Kapitel 10 Komfortstörning 47

48 11 Tillbehör Mer info och bilder finns på Delningssats F730 DKI 10 För delad installati av F730. Art nr Extra shuntgrupp ECS 40/ECS 41 Detta tillbehör används då F730 installeras i hus med två eller flera värmesystem som kräver olika framledningstemperaturer. ECS 40 (Max 80 m²) ECS 41 (Min 80 m²) Förhöjningsfot EF 45 Art nr RSK nr Art nr RSK nr Art nr RSK nr Kommunikatismodul MODBUS 40 MODBUS 40 gör att styrning och övervakning av F730 kan göras med en DUC (dataundercentral) i fastigheter. Kommunikatien sker då med hjälp av MODBUS-RTU. Art nr RSK nr Kommunikatismodul SMS 40 Med SMS 40 kan du styra och övervaka din NIBE klimatanläggning med en mobiltelef via SMS-meddelande. Har dessutom mobiltelefen operativsystemet Android går det att använda applikatien NIBE Mobile App. Art nr RSK nr Mätningskit för solgenererad el EME 10 EME 10 används för att optimera användningen av solgenererad el. Art nr Varmvattenberedare/Ackumulatortank Eminent Eminent finns i tre storlekar: 35, 55 och Art nr RSK nr Art nr RSK nr Compact 100 Art nr RSK nr Compact finns i tre storlekar: 100, 200 och Art nr RSK nr Art nr RSK nr Överskåp 300 Art nr RSK nr Överskåp med ljuddämpning som döljer ventilatiskanalerna samt reducerar ljud till uppställningsrum med 1-2 db(a). 245 mm Art nr RSK nr mm Art nr RSK nr mm Art nr RSK nr mm Art nr RSK nr Rumsenhet RMU 40 RMU 40 gör att styrning och övervakning av värmepumpen kan göras i en annan del av bostaden än där F730 är placerad. Art nr RSK nr Kapitel 11 Tillbehör

49 12 Tekniska uppgifter Mått och avsättningskoordinater F730 som en enhet Ø125 Avluft Ø125 Frånluft 120 Undvik rördragning inom markerat område Kapitel 12 Tekniska uppgifter 49

50 F730 vid delad installati Ø 125 Avluft Ø 125 Frånluft Undvik rördragning inom markerat område Kapitel 12 Tekniska uppgifter

51 Tekniska data IP 21 3x400 V Effektdata enligt EN Avgiven värmeeffekt (P H ) 1 kw 1,3 4,6 COP 1 Avgiven värmeeffekt (P H ) 2 kw 1,6 5,7 COP 2 Avgiven värmeeffekt (P H ) 3 kw 4,7 COP 3 2,5 Tillsatseffekt Max effekt elpatr (fabriksinställning) Elektriska data Märkspänning Max driftström Driveffekt cirkulatispump Driveffekt frånluftsfläkt Avsäkring Kapslingsklass Köldmediekrets Typ av köldmedium Fyllnadsmängd Brytvärde pressostat HP Brytvärde pressostat LP Värmebärarkrets Max tryck i panndel Max temperatur, framledning (fabriksinställning) Ventilati Min luftflöde vid frånluftstemperatur minst 20 C Min luftflöde vid frånluftstemperatur under 20 C Ljudeffektnivå enligt EN Ljudeffektnivå (L W(A) ) 4 Ljudtrycksnivåer Ljudtrycksnivå i uppställningsrum (L P(A) ) 5 Röranslutningar Värmebärare utv Ø Varmvatten utv Ø Kallvatten utv Ø Dockning utv Ø Ventilati Ø kw V A W W A kg MPa/bar MPa/bar MPa/bar C l/s l/s db(a) db(a) mm mm mm mm mm 6,5 (6,5) 400V 3N ~ 50Hz 16, IP 21 R407C 0,74 2,9 / 29,0 0,05 / 0,5 0,25 / 2,5 70 (60) Kapitel 12 Tekniska uppgifter 51

52 Övrigt Varmvattenberedare och panndel Volym totalt Volym panndel Volym varmvattenberedare Max tryck i varmvattenberedare Korrosisskydd liter liter liter MPa/bar ,0 / 10 Koppar Kapacitet varmvattenberedning enligt EN Tappvolym 40 C vid komfortläge Normal(V max ) liter 206 Tappvolym 40 C vid komfortläge Ekomi(V max ) Tappvolym 40 C vid komfortläge Lyx(V max ) COP vid Normal-komfort (COP t ) 7 2,28 Tomgångsförlust vid Normal-komfort (P es ) W 50 Mått och vikt Bredd Djup Höjd Erforderlig reshöjd Vikt RSK nr Art nr 1A20(12)W35, frånluftsflöde 25 l/s (90 m 3 /h) min kompressoreffekt 2A20(12)W35, frånluftsflöde 70 l/s (250 m 3 /h) min kompressoreffekt 3A20(12)W45, frånluftsflöde 70 l/s (250 m 3 /h) max kompressoreffekt liter liter mm mm mm mm kg 4Värdet varierar med vald fläktkurva. För mer utförliga ljuddata inklusive ljud till kanal besök 5Värdet kan variera med rummets dämpningsförmåga. Dessa värden gäller vid en dämpning om 4 db. 6A20(12) frånluftsflöde 150 m 3 /h 7Deklarerad tapprofil varmvattenberedning: L Kapitel 12 Tekniska uppgifter

53 Energimärkning Informatisblad Tillverkare Modell Temperaturtillämpning Deklarerad tapprofil varmvattenberedning Effektivitetsklass rumsuppvärmning, medelklimat Effektivitetsklass varmvattenberedning, medelklimat Nominell värmeeffekt (Pdesignh), medelklimat Årlig energiförbrukning rumsuppvärmning, medelklimat Årlig energiförbrukning varmvattenberedning, medelklimat Säsgsmedelverkningsgrad rumsuppvärmning, medelklimat Energieffektivitet varmvattenberedning, medelklimat Ljudeffektnivå L WA inomhus Nominell värmeeffekt (Pdesignh), kallt klimat Nominell värmeeffekt (Pdesignh), varmt klimat Årlig energiförbrukning rumsuppvärmning, kallt klimat Årlig energiförbrukning varmvattenberedning, kallt klimat Årlig energiförbrukning rumsuppvärmning, varmt klimat Årlig energiförbrukning varmvattenberedning, varmt klimat Säsgsmedelverkningsgrad rumsuppvärmning, kallt klimat Energieffektivitet varmvattenberedning, kallt klimat Säsgsmedelverkningsgrad rumsuppvärmning, varmt klimat Energieffektivitet varmvattenberedning, varmt klimat Ljudeffektnivå L WA utomhus C kw kwh kwh % % db kw kw kwh kwh kwh kwh % % % % db NIBE F / 55 L A++ / A++ A 5 / / / / 5 5 / / / / / Data för systemets energieffektivitet Modell Temperaturtillämpning Temperaturregulator, klass Temperaturregulator, bidrag till effektivitet Systemets säsgsmedelverkningsgrad rumsuppvärmning, medelklimat Systemets effektivitetsklass rumsuppvärmning, medelklimat Systemets säsgsmedelverkningsgrad rumsuppvärmning, kallt klimat Systemets säsgsmedelverkningsgrad rumsuppvärmning, varmt klimat C % % % % F / 55 VI / 134 A+++ / A / / 134 Redovisad effektivitet för systemet tar även hänsyn till dess temperaturregulator. Om systemet kompletteras med extern tillsatspanna eller solvärme ska den totala effektiviteten för systemet räknas om. Kapitel 12 Tekniska uppgifter 53

54 Teknisk dokumentati Modell Typ av värmepump Lågtemperatur-värmepump Inbyggd elpatr för tillsats Värmepump för värme och varmvatten Klimat Temperaturtillämpning Tillämpade standarder Nominell avgiven värmeeffekt Prated Luft-vatten Frånluft-vatten Vätska-vatten Vatten-vatten Ja Ja Ja Nej Nej Nej Medel Kallt Varmt Medel (55 C) EN14825, EN16147 Deklarerad kapacitet för rumsuppvärmning vid dellast och vid utomhustemperatur Tj Tj = -7 C Tj = +2 C Tj = +7 C Tj = +12 C Tj = biv Tj = TOL Tj = -15 C (om TOL < -20 C) Pdh Pdh Pdh Pdh Pdh Pdh Pdh 4,5 3,4 2,6 1,7 1,7 3,3 3,0 kw kw kw kw kw kw kw kw Låg (35 C) F730 Säsgsmedelverkningsgrad för rumsuppvärmning ƞ s 130 Deklarerad COP för rumsuppvärmning vid dellast och vid utomhustemperatur Tj Tj = -7 C Tj = +2 C Tj = +7 C Tj = +12 C Tj = biv Tj = TOL Tj = -15 C (om TOL < -20 C) COPd COPd COPd COPd COPd COPd COPd 2,5 3,3 4,3 4,3 2,8 2,4 % kw kw kw kw kw kw kw Bivalenttemperatur Kapacitet vid cykling Degraderingskoefficient T biv Pcych Cdh -3 0,97 C kw - Min uteluftstemperatur COP vid cykling Max framledningstemperatur TOL COPcyc WTOL C - C Effektförbrukning i andra lägen än aktivt läge Frånläge Termostat-frånläge Standbyläge Vevhusvärmarläge P OFF P TO P SB P CK 0,003 0,02 0,02 0,00 kw kw kw kw Tillsatsvärme Nominell värmeeffekt Typ av tillförd energi Psup 1,5 Elektrisk kw Övriga poster Kapacitetsreglering Ljudeffektnivå, inomhus/utomhus Årlig energiförbrukning L WA Q HE Variabel 44 / db kwh Nominellt luftflöde (luft-vatten) Nominellt värmebärarflöde Köldbärarflöde vätska-vatten eller vatten-vattenvärmepumpar 180 m 3 /h m 3 /h m 3 /h För värmepump med både rumsuppvärmning och varmvattenberedning Deklarerad tapprofil varmvattenberedning L Daglig energiförbrukning Q elec 5,11 kwh Årlig energiförbrukning AEC kwh Energieffektivitet varmvattenberedning Daglig bränsleförbrukning Årlig bränsleförbrukning ƞ wh Q fuel AFC 91 % kwh GJ 54 Kapitel 12 Tekniska uppgifter

55 Elschema Kapitel 12 Tekniska uppgifter 55

56 56 Kapitel 12 Tekniska uppgifter

57 Kapitel 12 Tekniska uppgifter 57

58 58 Kapitel 12 Tekniska uppgifter

59 Kapitel 12 Tekniska uppgifter 59

60 60 Kapitel 12 Tekniska uppgifter

61 13 Sakregister Sakregister A Anslutningar, 20 Anslutning av strömkännare, 23 Anslutning av tillbehör, 26 Anslutningsmöjligheter, 23 Använda det virtuella tangentbord, 34 Automatsäkring, 18 Avluftning av klimatsystemet, 27 Avsättningsmått, 14 B Bakåt-knapp, 31 Bipackade kompenter, 9 Bläddra mellan fönster, 34 D Data för temperaturgivare, 43 Demtera delar av isolering, 10 Demtering av luckor, 9 Demtering lucka, elpatrkort, 19 Demtering lucka, grundkort, 19 Demtering lucka, ingångskort, 19 Display, 31 Displayenhet, 31 Bakåt-knapp, 31 Display, 31 Manöverratt, 31 OK-knapp, 31 Statuslampa, 31 Strömställare, 31 E Effektlåsning, 22 Elinkopplingar, 18 Allmänt, 18 Anslutningar, 20 Anslutning av tillbehör, 26 Anslutningsmöjligheter, 23 Automatsäkring, 18 Demtering lucka, elpatrkort, 19 Demtering lucka, grundkort, 19 Demtering lucka, ingångskort, 19 Effektlåsning, 22 Effektvakt, 23 Eltillsats - maximal effekt, 22 Externa anslutningsmöjligheter, 23 Inställningar, 22 Kabellåsning, 19 Kraftanslutning, 20 NIBE Uplink, 23 Reservläge, 22 Rumsgivare, 21 Temperaturbegränsare, 18 Utegivare, 20 Åtkomlighet, elkoppling, 19 Elschema, 55 Eltillsats - maximal effekt, 22 Energimärkning, 53 Data för systemets energieffektivitet, 53 Informatisblad, 53 Teknisk dokumentati, 54 Externa anslutningsmöjligheter, 23 Ktakt för "Smart Grid ready", 24 Ktakt för aktivering av "extern justering", 25 Ktakt för aktivering av "tillfällig lyx", 25 Ktakt för aktivering av fläkthastighet, 25 Ktakt för extern blockering av tillsats och/eller kompressor, 24 Ktakt för extern blockering av värme, 25 Ktakt för extern tariffblockering, 24 Möjliga val för AUX-ingångar, 24 Möjliga val för AUX-utgång (potentialfritt växlande relä), 25 F Felsökning, 46 Förberedelser, 27 G Garanti-informati, 5 H Hantera larm, 46 Hjälpmeny, 28, 34 I Igångkörning och justering, 27 Förberedelser, 27 Påfyllning och luftning, 27 Startguide, 28 Uppstart och ktroll, 28 Imkanal, 17 Injustering av ventilati, 17 Inkoppling av kall- och varmvatten, 15 Inkoppling av klimatsystem, 15 Installatisalternativ, 16 Extra varmvattenberedare, 16 Inkoppling av varmvattencirkulati, 16 Två eller flera klimatsystem, 16 Varmvattenberedare med elpatr, 16 Installatisktroll, 6 Installatisutrymme, 8 Inställningar, 22 K Kabellåsning, 19 Kall- och varmvatten, 15 Komfortstörning, 46 Felsökning, 46 Hantera larm, 46 Larm, 46 Ktakt för "Smart Grid ready", 24 Ktakt för aktivering av "extern justering", 25 Ktakt för aktivering av "tillfällig lyx", 25 Ktakt för aktivering av fläkthastighet, 25 Ktakt för extern blockering av tillsats och/eller kompressor, 24 Ktakt för extern blockering av värme, 25 Ktakt för extern tariffblockering, 24 Ktaktinformati, 7 Kraftanslutning, 20 L Larm, 46 Leverans och hantering, 8 Bipackade kompenter, 9 Demtera delar av isolering, 10 Demtering av luckor, 9 Installatisutrymme, 8 Transport, 8 Uppställning, 8 M Manöverratt, 31 Manövrering, 33 Meny 5 - SERVICE, 37 Menysystem, 32 Använda det virtuella tangentbord, 34 Bläddra mellan fönster, 34 Hjälpmeny, 28, 34 Kapitel 13 Sakregister 61

62 Manövrering, 33 Ställa in ett värde, 33 Välja alternativ, 33 Välja meny, 33 Mått och avsättningskoordinater, 49 Mått och röranslutningar, 14 Märkning, 4 Möjliga val för AUX-ingångar, 24 Möjliga val för AUX-utgång (potentialfritt växlande relä), 25 N NIBE Uplink, 23 O OK-knapp, 31 P Påfyllning av klimatsystemet, 27 Påfyllning av varmvattenberedare, 27 Påfyllning och luftning, 27 Avluftning av klimatsystemet, 27 Påfyllning av klimatsystemet, 27 Påfyllning av varmvattenberedare, 27 R Reservläge, 43 Effekt i reservläge, 22 Rumsgivare, 21 Rördimensier, 14 Rör- och ventilatisanslutningar, 13 Allmänt röranslutningar, 13 Allmänt ventilatisanslutning, 17 Avsättningsmått, 14 Imkanal, 17 Injustering av ventilati, 17 Inkoppling av kall- och varmvatten, 15 Inkoppling av klimatsystem, 15 Installatisalternativ, 16 Kall- och varmvatten, 15 Max pann- och radiatorvolym, 13 Mått och röranslutningar, 14 Rördimensier, 14 Symbolnyckel, 15 Systemprincip, 13 Ventilatisflöden, 17 Värmebärarsida, 15 S Serienummer, 4 Service, 43 Serviceåtgärder, 43 Serviceåtgärder, 43 Data för temperaturgivare, 43 Reservläge, 43 Tömning av klimatsystemet, 43 Tömning av varmvattenberedaren, 43 USB-serviceuttag, 44 Startguide, 28 Statuslampa, 31 Strömställare, 31 Styrning, 31, 35 Styrning - Introdukti, 31 Styrning - Menyer, 35 Styrning - Introdukti, 31 Displayenhet, 31 Menysystem, 32 Styrning - Menyer, 35 Meny 5 - SERVICE, 37 Ställa in ett värde, 33 Symboler, 4 Symbolnyckel, 15 Systemprincip, 13 Säkerhetsinformati, 4 Garanti-informati, 5 Installatisktroll, 6 Ktaktinformati, 7 Märkning, 4 Serienummer, 4 Symboler, 4 T Tekniska data, 51 Tekniska uppgifter, 49 Elschema, 55 Mått och avsättningskoordinater, 49 Tekniska data, 51 Temperaturbegränsare, 18 Återställning, 18 Tillbehör, 48 Transport, 8 Tömning av klimatsystemet, 43 Tömning av varmvattenberedaren, 43 U Uppstart och ktroll, Inställning av pumphastighet, 29 Inställning av ventilati, 29 Uppställning, 8 USB-serviceuttag, 44 Utegivare, 20 V Ventilatisflöden, 17 Viktig informati, 4 Säkerhetsinformati, 4 Återvinning, 4 Välja alternativ, 33 Välja meny, 33 Värmebärarsida, 15 Värmepumpens kstrukti, 11 Kompentlista, 12 Kompentplacering, 11 Å Åtkomlighet, elkoppling, Kapitel 13 Sakregister
