Header. NMS Document: When printed valid only Page 1 / 2

Transkript

1 Header ID nr Revision nr 1 Valid version AfV.N45 Titel Goteborg Säkerhetsbestämmelser Goteborg Safety Regulations Utfärdat av Manufacturing / Refinery Goteborg Författare Glenn Risan/GBG/SE/Nynas Ann-Sofie Fagerstrom/GBG/SE/Nynas Jessica Augustsson/GBG/SE/Nynas Processer Rules and work permits Godkänd av Dokumenttyp Giltig fr o m Instruction Helen LjungqvisVGBG/SE/Nynas Goteborg Säkerhetsbestämmelser 1 Nytt / denna revision av dokumentet > Alarmering och åtgärder vid internlarm har flyttats till kapitel 5 Förtydligande om agerande vid nödläge eller personskada Förtydligande om interniarm samt nytt om brandlarm samt larm på skumskåp och nödciuschar Agerande vid larm frånh2s-mätare-mätare Specificering av områden där rökning är tillåten Förtydligande kring medförande av mobiltelefoner Förtydligande kring användning av gasmätare (för detektering avh2s) liksom fiyktmask (som kan användas för säker evakuering vid utslag frånh2s-mätare) (kap 7.1) Nytt undantag för krav på personlig skyddsutrustning (kap 7.1) Förtydligande kring användning av skydd i särskilda situationer (kap 7.2) Ny rubrik Utbyte av förbrukningsutrustning Ny rubrik Tillhandahållande av utrustning med ny info om tillhandahållande avh2s-mätare Regler för tillfrädeskontroll har ändrats (kap 8.1) Regler för besökare och andra som saknar passerkort har ändrats (kap 8.2) Förbud mot övernattning inom raffinaderiområde Information om tillträde till hamnområde är flyttad till NMS Inpassering och skalskydd Information om anmälningsplikt vid näivaro efter ordinarie arbetstid har utgått i och med införande av passerkortsystem Förtydligande om tillstånd för motorfordonstrafik (kap 9.2) Rättelse av benämning till gasdetektor (kap 9.2) Hänvisning till ny instruktion för trucktillstånd Nya rubriker Stege och Ställning med förtydligande om bakgrund till förbud mot att arbeta från stege Ny rubrik Halkrisk och ojämnt underlag Förtydligande om att område ska spärras av vid lyft Uppdaterad presentation av säkerhetsbestämmelser med anledning av ovanstående ändringar Ny presentation om säkerhetsbestämmelser särskilt anpassad för chaufförer Uppdaterad säkerhetspresentation för besökare med utrymningsplaner för nytt kontor NMS Document: When printed valid only Page 1 / 2

2 Version på engelska nedan Goteborg Safety Regulations Dokumentlänkar Bifogade filer Last updated :50:49 by Manuella Dyckmans/ZAV/BE/Nynas NMS Document: When printed valid only Page 2 / 2

3 Innehållsförteckning 1 SYFTE OMFATTNING DEFINITIONER ALLMÄNT HUVUDPRINCIPER SÄKERHETSUTBILDNING Säkerhetsgenomgång för besökare ALARMERING OCH ÅTGÄRDER VID INTERNLARM ALARMERING VID BRAND, OLYCKSFALL ETC ÅTGÄRDER VID INTERNLARM Larmsystem Test av internlarm Utrymning vid larm Restriktioner vid nödläge ALLMÄNNA ORDNINGSREGLER ALLMÄN AKTSAMHET RÖKNING FOTOGRAFERING MOBILTELEFONER M.M ALKOHOL OCH DROGER STÖLDER STÄDNING OCH SOPHANTERING PERSONALRUM FÖR ENTREPRENÖRER BODAR, FÖRRÅD OCH VERKSTÄDER PERSONLIG SKYDDSUTRUSTNING GRUNDREGLER SÄRSKILDA SITUATIONER UTBYTE AV FÖRBRUKNINGSUTRUSTNING TILLHANDAHÅLLANDE AV UTRUSTNING IN- OCH UTPASSERING TILLTRÄDESKONTROLL M.H.A. PASSERKORT BESÖKARE OCH ANDRA SOM SAKNAR PASSERKORT TILLTRÄDE TILL PROCESS- OCH TANKPARKSOMRÅDE TILLTRÄDESREGLER FÖR MINDERÅRIGA ÖVERNATTNING FÖRBJUDEN TRAFIKBESTÄMMELSER ALLMÄNT KÖRTILLSTÅND INOM OMRÅDET HASTIGHET PARKERING FÖRARBEVIS OCH KÖRTILLSTÅND AVSTÄLLDA ELLER EJ REGISTRERADE FORDON ARBETSTILLSTÅND ALLMÄNT HETA ARBETEN INTRÄDE I SLUTNA UTRYMMEN SAMORDNINGSANSVAR FÖR ENTREPRENÖRER, KONSULTER ETC When printed valid only at printing day (according to the NMS frontpage) Page 1 / 21

4 12 SÄRSKILDA RISKER OCH REGLER BRANDFARLIGA ÄMNEN Brännbart material t.ex. trävirke Gastuber Arbetsmaskiner HÖGA TEMPERATURER SVAVELVÄTE (DIVÄTESULFID, H 2 S) Skyddsåtgärder Effekten av svavelväte KVÄVGAS (NITROGEN, N 2 ) Kvävgasanslutna kärl KEMIKALIER ARBETE PÅ HÖG HÖJD - FALLRISK Stege Ställning Personlyft med kran Livlina med sele HALKRISK OCH OJÄMNT UNDERLAG AVSPÄRRNINGAR ELUTRUSTNING KONTROLL EFTER ARBETETS SLUT MILJÖ HUR BERÖRS JAG AV NYNAS MILJÖARBETE VAD GÖR JAG OM JAG SPILLER UT OLJA ELLER KEMIKALIER? HUR SKALL JAG SORTERA MITT AVFALL? Farligt avfall When printed valid only at printing day (according to the NMS frontpage) Page 2 / 21

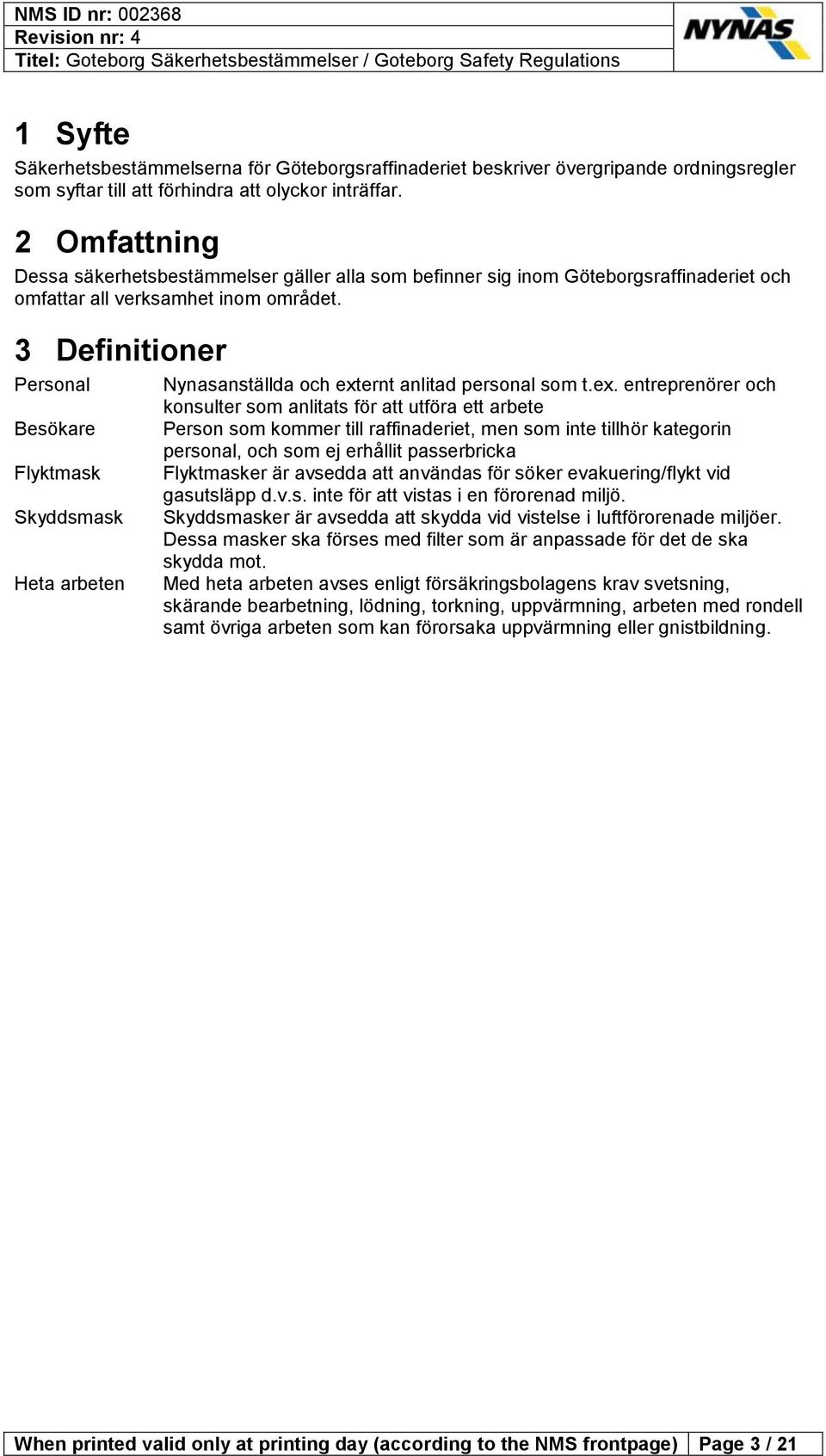

5 1 Syfte Säkerhetsbestämmelserna för Göteborgsraffinaderiet beskriver övergripande ordningsregler som syftar till att förhindra att olyckor inträffar. 2 Omfattning Dessa säkerhetsbestämmelser gäller alla som befinner sig inom Göteborgsraffinaderiet och omfattar all verksamhet inom området. 3 Definitioner Personal Besökare Flyktmask Skyddsmask Heta arbeten Nynasanställda och externt anlitad personal som t.ex. entreprenörer och konsulter som anlitats för att utföra ett arbete Person som kommer till raffinaderiet, men som inte tillhör kategorin personal, och som ej erhållit passerbricka Flyktmasker är avsedda att användas för söker evakuering/flykt vid gasutsläpp d.v.s. inte för att vistas i en förorenad miljö. Skyddsmasker är avsedda att skydda vid vistelse i luftförorenade miljöer. Dessa masker ska förses med filter som är anpassade för det de ska skydda mot. Med heta arbeten avses enligt försäkringsbolagens krav svetsning, skärande bearbetning, lödning, torkning, uppvärmning, arbeten med rondell samt övriga arbeten som kan förorsaka uppvärmning eller gnistbildning. When printed valid only at printing day (according to the NMS frontpage) Page 3 / 21

6 4 Allmänt 4.1 Huvudprinciper Inom Göteborgsraffinaderiet hanteras brandfarliga varor. Många av de produkter som hanteras håller även en hög temperatur vilket medför risk för brännskador vid exponering. Vidare förekommer mycket höga halter av H 2 S inom vissa delar av anläggningen (dock inte där människor normalt vistas). Dessa särskilda risker kan anses speciella för verksamheten, men naturligtvis medför många arbetsuppgifter att även andra arbetsmiljörisker förekommer. För att kunna bedriva en säker verksamhet inom området är det viktigt att alla som befinner sig inom raffinaderiområdet är medvetna om vilka risker som är förknippade med verksamheten, samt följer de säkerhetsbestämmelser och ordningsregler som företagsledningen fastställt. Säkerhetsbestämmelserna har även till syfte att tillgodose implementering av gällande lagstiftning i verksamheten. En säker arbetsmiljö uppstår inte av sig själv. Den skapas genom att vi Samverkar Lojalt följer anvisningar och bestämmelser Tänker efter före Detta innebär bl.a. att var och en har skyldighet att snarast rapportera till arbetsledning, projektansvarig eller Skiftsamordnare vid misstanke om gas- och oljeläckage, brandfara, personfara, brott mot säkerhetsbestämmelserna etc. Ingen verksamhet får bedrivas utan att samtliga inblandade individer känner till innehållet i raffinaderiets säkerhetsbestämmelser och förbinder sig att följa dem. All verksamhet skall också bedrivas utifrån arbetsmiljölagen och Arbetsmiljöverkets föreskrifter med syfte att förebygga risken för ohälsa och olycksfall. Underlåtenhet att följa dessa säkerhetsbestämmelser kan innebära att vederbörande avvisas från raffinaderiet. 4.2 Säkerhetsutbildning All anställd personal, både egen personal och entreprenörer som befinner sig inom raffinaderiområdet skall ha erforderlig kunskap om dessa säkerhetsbestämmelser och gällande lagar och regler vad gäller säkerhet, hälsa och miljö. Med erforderlig kunskap avses här tillräcklig kunskap för att kunna utföra tilldelade arbetsuppgifter på ett säkert sätt. För att erhålla passerkort ställer Nynas därför som krav att Entre säkerhetsutbildning (Entre Grund och Entre Kemi) samt lntern säkerhetsutbildning har genomförts med godkända testresultat. Besökare och personal som ej genomgått utbildningen kan ledsagas av besöksmottagare. Denne skall hela tiden finnas på arbetsstället och ha direkt överblick samt möjlighet att snabbt kunna kommunicera med personer som inte har utbildningen. Om besöksmottagare måste lämna arbetsstället, skall personal som inte gått utbildningen avbryta arbetet och lämna processområdet samt invänta att ledsagare åter blir tillgänglig. Se NMS för vidare information Säkerhetsgenomgång för besökare Varje möte med besökare som hålls på kontor inom raffinaderiområdet ska inledas med information om vad man ska göra vid en eventuell brand (nödläge). En mall att använda för detta syfte finns som bilaga i denna NMS-instruktion. When printed valid only at printing day (according to the NMS frontpage) Page 4 / 21

7 5 Alarmering och åtgärder vid internlarm 5.1 Alarmering vid brand, olycksfall etc. Var och en som upptäcker ett nödläge skall: Rädda sig själv och de som är i fara Varna alla som hotas Larma kontrollrummet Släcka d.v.s. undanröja eller minimera akut fara t.ex. genom att släcka en mindre brand om det är troligt att det kan ske med rimlig insats Mindre insatser som är akuta och som man bedömer att man själv kan hantera utan risk får alltså utföras av alla. Större insatser, d.v.s. interna räddningsinsatser, som krävs vid incidenter som kan påverka anläggningssäkerheten ska dock alltid ledas av Nynas insatsledare d.v.s. skiftsamordnaren eller dennes chef alternativt av beredskapshavare. Larmning sker till driftcentralen via kortnummer 1283 (alternativt 1284 eller 1285), eller externnummer (alternativt eller ). Vid ett eventuellt strömavbrott ringer man istället den fasta Nödtelefonen med nummer för att kontakta kontrollrummet (denna är inte kopplad genom växeln). Tala om vem du är Tala om varifrån du ringer Beskriv nödsituationen Tala lugnt och tydligt Förvissa dig om att ditt meddelande uppfattats. Kräv repetering! Vidare alarmering till larmcentralen sköts vid behov av ansvarig operatör i driftcentralen enligt NMS Goteborg nödläges- och krisplan. Vid sjukdom eller personskada kan det vara lämpligt att den som har information och som kan kommunicera med berörd person kontaktar larmcentralen (OBS! Man måste slå 00 före 112 om man ringer från växelansluten telefon t.ex. EX-telefon). Driftcentralen ska i så fall omedelbart informeras om detta! 5.2 Åtgärder vid internlarm Larmsystem Det interna nödlarmet utlöses från kontrollrummet och består av en tyfonsignal (typ "Hesa Fredrik", men utan pauser) som känns igen på att den avger en "rak" ihållande ton både ute i anläggningen och inne på kontoret. Vid tyfonerna ute i anläggningen finns även ljussignaler som blinkar med orange ljus. Detta larm aktiveras vid behov av utrymning. I kontorsbyggnaden finns även ett brandlarm med lokal ljudsignal samt larm till kontrollrummet. Larmet kan även aktiveras manuellt m.h.a. larmknappar. Vid öppning av dörr till skumskåp liksom aktivering av nödduschar avges larm till kontrollrum (öppning av dörr till skumskåp startar även brandvattenpump vars motorskydd kommer att lösa ut om inte skumpåföring startas) Test av internlarm Internlarmet testas varje måndag klockan When printed valid only at printing day (according to the NMS frontpage) Page 5 / 21

8 5.2.3 Utrymning vid larm Vid internt nödlarm ska alla som inte har till uppgift att hantera den uppkomna situationen som utgör anledningen till att larm utlysts bege sig till återsamlingsplatsen utanför verkstadsbyggnaden till fots så säkert och snabbt som möjligt. Om säkerheten kräver flykt ut från området ska kontakt med uppsamlingsplatsen ske så snart som möjligt för att undvika onödiga räddningsinsatser. Övriga åtgärder och restriktioner beskrivs i avsnitt Personer som har till uppgift att hantera den uppkomna situationen ska tillse att samordnaren känner till vart dessa befinner sig. Vid brandlarm i byggnader varnas berörda personer av operatör som beger sig till byggnaden där larmet aktiverats. Dessa personer ska då lämna byggnaden och uppsöka återsamlingsplatsen utanför verkstadsbyggnaden. Specifikt för kontorsbyggnaden gäller att lokala ljudsignaler aktiveras automatiskt vid aktivering av detektorer i byggnaden. Om gasmätare för detektering av svavelväte/h 2 S (portabla eller fasta gasmätaren i destillationsanläggningen) ger larm ska evakuering från området ske. Evakuering från området bör ske vinkelrätt mot vindriktningen till säker plats där kontrollrummet kan informeras och vidta åtgärder. Vindstrutar kommer inom kort att sättas upp för att underlätta bedömning av vindriktning. Innan evakuering sker ska eventuella antändningskällor såsom motorer stoppas eftersom svavelväte/h 2 S är en brännbar gas. Andra i området ska varnas om detta ej anses alltför riskfyllt! Restriktioner vid nödläge Vid brand, gas- eller oljeutsläpp samt risk för detta gäller följande i det berörda området (området definieras i första skedet av Skiftsamordnaren och sedan av Beredskapshavande eller, under dagtid, skiftsamordnarens chef och Skiftsamordnaren eller Räddningstjänstens befäl): Arbetstillstånd och inträdestillstånd är ogiltiga Lastning och lossning får ej ske, pågående lastning/lossning avbryts Ingen trafik inom området såsom tankbilar, pick-upper, personbilar, mopeder, elbil eller liknande Förbränningsmotorer skall vara stoppade (nöddieslarna får gå!) Arbetsmaskiner, svetsmaskiner och liknande skall vara stoppade Skiftsamordnaren eller Beredskapshavande eller, under dagtid, skiftsamordnarens chef och Räddningstjänstens befäl avgör gemensamt när nödläget upphört. Nya arbetstillstånd och inträdestillstånd begärs i kontrollrummet. When printed valid only at printing day (according to the NMS frontpage) Page 6 / 21

9 6 Allmänna ordningsregler 6.1 Allmän aktsamhet Oavsett om en arbetsplats ligger långt ifrån eller nära en anläggning, cistern, pumphus, utlastning eller rörgata, kan man inte ställa fullständig garanti mot okontrollerade störningar. Om tänkbara tecken på gas- eller vätskeläckage märks såsom lukt eller synbara tecken på läckage ska följande försiktighetsåtgärder vidtas: svetsning, slipning, kapning, skärning etc. stoppas omedelbart strömtillförseln bryts till alla arbetsmaskiner motorer till fordon, kranar etc. stoppas skiftsamordnare eller Nynas kontaktman underrättas omedelbart Om man vid grävningsarbete oförmodat påträffar en kabel eller rörledning, skall arbetet omedelbart avbrytas och elavdelningen respektive anläggningsansvarig tillkallas. 6.2 Rökning Rökningsförbud gäller inom hela raffinaderiområdet, med undantag av markerade rökutrymmen vid kontrollrum, i anslutning till rörverkstad samt mellan kontor och chafförsbod. Eventuella tändare och tändstickor ska förvaras på kontor eller i omklädningsrum alternativt i rökutrymme (d.v.s. får inte förvaras i fickor) för att förhindra att de medförs in i process- och tankparksområde. 6.3 Fotografering Förbud mot fotografering gäller inom hela raffinaderiområdet. Undantag från förbudet kan lämnas av Raffinaderichefen eller dennes ställföreträdare. Grundvillkor för tillstånd är att fotografen ledsagas av en Nynasanställd som är väl förtrogen med vilka områden som är explosionsfarliga och att inga närbilder tas på visande instrument och skärmar i Driftcentralen. Fotografering inom EX-områden kräver dessutom arbetstillstånd. 6.4 Mobiltelefoner m.m. Portabla utrustningar i form av radioapparater, bandspelare, telefoner, kommunikationsradio, personsökare och datorer är i normalutförande ej explosionsskyddade (EX-klassade). Eventuella mobiltelefoner ska förvaras på kontor, i driftcentral eller i omklädningsrum (d.v.s. får inte förvaras i fickor) för att förhindra att de medförs in i EX-områden. Ur störningssynpunkt är det förbjudet att använda kommunikationsradioapparater i IR-rum då anläggningarna är i drift. 6.5 Alkohol och droger Förtäring av alkohol eller användandet av andra droger är absolut förbjudet inom Nynas raffinaderiområde och får heller inte medföras in på området. En person som bedöms vara onykter/påverkad kommer att omhändertas och avvisas från området. Nynas förbehåller sig även rätten, att vid misstanke om påverkan av alkohol eller droger, utföra alkohol/drogstester för att verifiera nykterhet och drogfrihet. Nynasanställda kan vända sig till Nynas HR för stöd eller vid frågor. 6.6 Stölder Stölder kan och får aldrig accepteras - oavsett värdet av det som stjäls. Stöld är en brottslig handling och måste beivras. Misstanke om stöld skall omedelbart anmälas till kontaktmannen. HSSE-chefen kommer därefter att göra en internutredning och polisanmälan vid behov. When printed valid only at printing day (according to the NMS frontpage) Page 7 / 21

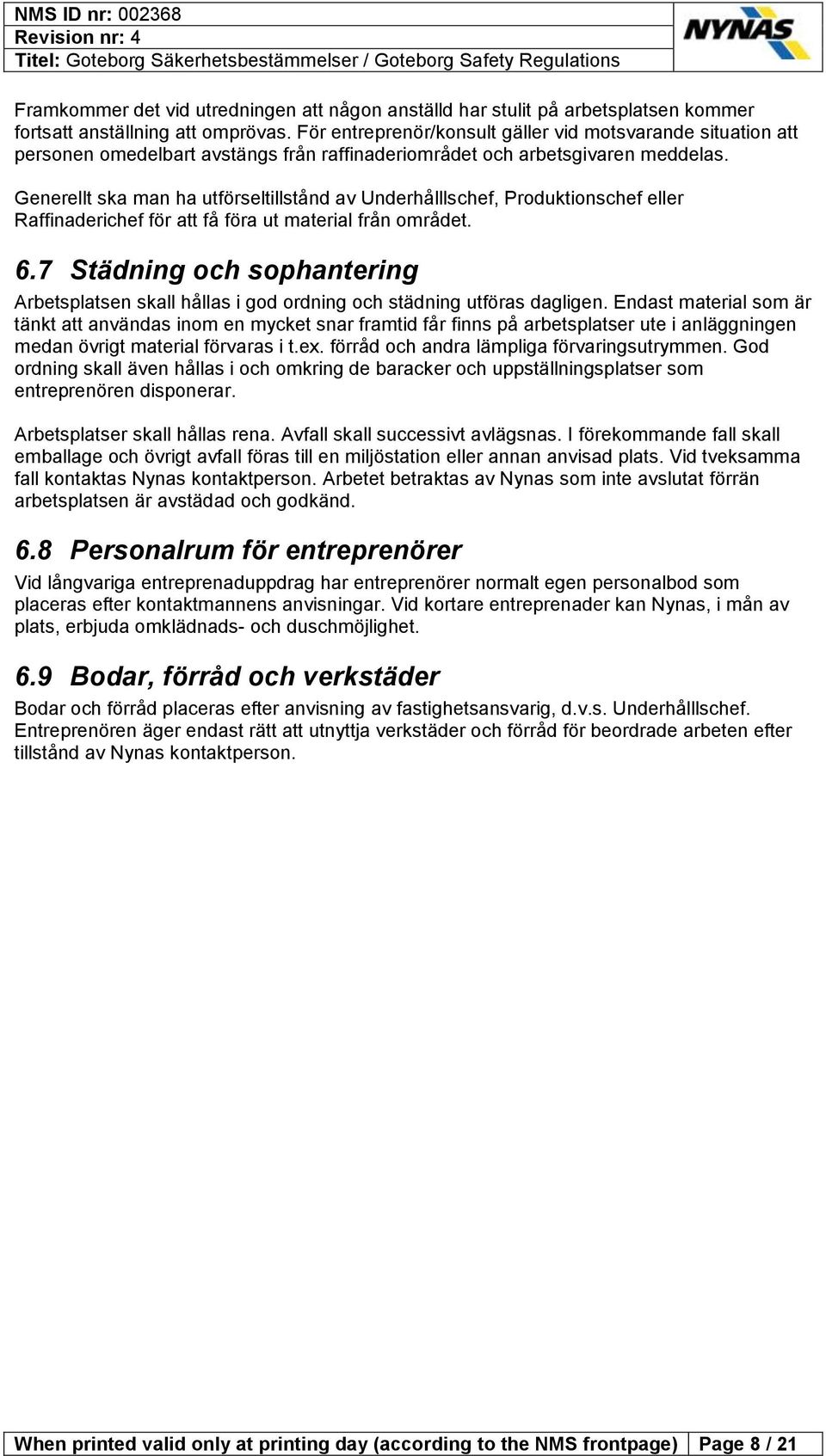

10 Framkommer det vid utredningen att någon anställd har stulit på arbetsplatsen kommer fortsatt anställning att omprövas. För entreprenör/konsult gäller vid motsvarande situation att personen omedelbart avstängs från raffinaderiområdet och arbetsgivaren meddelas. Generellt ska man ha utförseltillstånd av Underhålllschef, Produktionschef eller Raffinaderichef för att få föra ut material från området. 6.7 Städning och sophantering Arbetsplatsen skall hållas i god ordning och städning utföras dagligen. Endast material som är tänkt att användas inom en mycket snar framtid får finns på arbetsplatser ute i anläggningen medan övrigt material förvaras i t.ex. förråd och andra lämpliga förvaringsutrymmen. God ordning skall även hållas i och omkring de baracker och uppställningsplatser som entreprenören disponerar. Arbetsplatser skall hållas rena. Avfall skall successivt avlägsnas. I förekommande fall skall emballage och övrigt avfall föras till en miljöstation eller annan anvisad plats. Vid tveksamma fall kontaktas Nynas kontaktperson. Arbetet betraktas av Nynas som inte avslutat förrän arbetsplatsen är avstädad och godkänd. 6.8 Personalrum för entreprenörer Vid långvariga entreprenaduppdrag har entreprenörer normalt egen personalbod som placeras efter kontaktmannens anvisningar. Vid kortare entreprenader kan Nynas, i mån av plats, erbjuda omklädnads- och duschmöjlighet. 6.9 Bodar, förråd och verkstäder Bodar och förråd placeras efter anvisning av fastighetsansvarig, d.v.s. Underhålllschef. Entreprenören äger endast rätt att utnyttja verkstäder och förråd för beordrade arbeten efter tillstånd av Nynas kontaktperson. When printed valid only at printing day (according to the NMS frontpage) Page 8 / 21

11 7 Personlig skyddsutrustning 7.1 Grundregler Heltäckande klädsel, skyddshjälm, skyddsglasögon med sidoskydd och skyddsskor samt gasmätare för detektering av svavelväte/h 2 S skall bäras inom processområden, tankparksområden och lastplatser, d.v.s. i stort sett hela raffinaderiområdet. Undantaget är: Inne i administrationsbyggnaden och andra kontorsliknande lokaler, t.ex. kontrollrum Området vid administrationsbyggnaden/förrådet Gångvägar mellan parkering och omklädningsrum/kontor Den nya evakueringsvägen mellan personalparkeringen ochl den norra grinden I en sammanhållen grupp räcker det dock med att någon i gruppen bär gasmätare för detektering av svavelväte/h 2 S. Vidare skall Heltäckande klädsel och skyddsskor användas i förråd och verkstadslokaler jämte lämpliga skydd som erfordras för de arbeten som utförs Heltäckande klädsel, skyddsskor och skyddsglasögon ska användas i labbet Skyddshjälmar användas vid alla reparations-, byggnads- och anläggningsarbeten inom hela raffinaderiområdet Hörselskydd användas i bullriga miljöer Detaljerade krav på skyddsutrustning beskrivs i NMS , "Personlig Skyddsutrustning". Ute i anläggningen finns skyltar vars syfte är att underlätta efterlevnaden av de skyddsregler som finns. 7.2 Särskilda situationer För speciella situationer finns även följande skydd att tillgå: Visir (ansiktskydd) ska användas vid provtagning, lastning/lossning, högtryckssprutning etc. där det finns ökad risk för stänk av het bitumen eller frätande produkter alternativt flygande splitter med hög hastighet Tättslutande skyddsglasögon (goggles/korgglasögon) ska användas vid hantering av frätande kemikalier och arbeten som alstrar flygande partiklar, t.ex. kapning, borrning, ska tättslutande skyddsglasögon (se NMS , "Personlig Skyddsutrustning") Flyktmasker som kan användas för säker evakuering från utrymme med begränsad flyktmöjlighet t.ex. vid utslag från H 2 S-mätare Alla ordinarie operatörer förses även med personliga skyddsmasker som skyddar mot svavelväte/h 2 S och det finns dessutom ytterligare två skyddsmasker tillgängliga för utlåning i kontrollrummet Stövlar med HRO-sula som tål 300 C (finns i brandbodarna) användas i händelse av behov t.ex. vid olycka etc. Värmeisolerande kläder som kan användas t.ex. vid brandbekämpning samt syrgasmasker finns i brandskjul längs gångväg mellan kontor och driftcentral Om vissa arbeten innebär att skyddshjälm inte kan bäras, t.ex. vid svetsning då svetsskärm används, skall dessa arbeten föregås av en riskbedömning som ev. påvisar behov av annan skyddsåtgärd. 7.3 Utbyte av förbrukningsutrustning Observera att både flyktmasker och filter till skyddsmasker är märkta med ett bäst-före-datum som gäller obruten förpackning. Den som använder maskerna ansvarar för att kontrollera att When printed valid only at printing day (according to the NMS frontpage) Page 9 / 21

12 detta datum ej passerats. Flyktmasker och filter till skyddsmasker med bruten förpackning ska ej återanvändas. 7.4 Tillhandahållande av utrustning Nynas tillhandahåller erforderlig skyddsutrustning för sin personal och entreprenören tillhandahåller själv erforderlig skyddsutrustning (med undantag av gasmätare för detektering av svavelväte/h 2 S) för sin egen personal. Denna skall uppfylla Arbetsmiljöverkets föreskrifter. Om tveksamhet uppstår vid val av rätt utrustning skall säkerhetsansvarig konsulteras. För anlitad personal (t.ex. entreprenörer och chaufförer) ansvarar Nynas kontaktperson att dessa utrustas med gasmätare för detektering av svavelväte/h 2 S. H 2 S-mätare för tillfälligt anlitade entreprenörer ska i första hand tillhandahållas via projektorganisationen eller via UHavdelningen, men finns även att hämta i förrådet. För chaufförer finns gasmätare för detektering av svavelväte/h 2 S att tillgå i chaufförsboden. I receptionen finns ett fåtal H 2 S- mätare för utlåning över dagen. Nya flyktmasker och filter till skyddsmasker finns att hämta i förrådet. When printed valid only at printing day (according to the NMS frontpage) Page 10 / 21

13 8 In- och utpassering 8.1 Tillträdeskontroll m.h.a. passerkort Raffinaderiområdet är belagt med tillträdesförbud för obehöriga. Passerkort alternativt passerkort för besökare (erhålls i receptionen) krävs för in/ut-passage till/från raffinaderiområdet: Inpassage till fots ska ske genom rotationsgrindar eller speedgates, en person åt gången Inpassage med fordon sker genom att eventuella passagerare stiger ur bilen för att passera genom gånggrind medan chauffören drar sitt passerkort vid bilgrinden in till raffinaderiområdet och kör in Vid passage genom bilgrind får flera bilar passera åt gången dock måste varje förare se till att dennes passerkort registreras av kortläsaren vid både in- och utpassage Kortet är personligt och får endast användas av kortinnehavaren! Det ska bäras väl synligt under hela vistelsen inom raffinaderiområdet. För att erhålla passerkort krävs bl.a. godkänd säkerhetsutbildning. Se NMS för vidare information om inpassering. 8.2 Besökare och andra som saknar passerkort Samtliga besökare och andra som saknar passerkort skall anmäla sig i receptionen och där erhålla passerkort för besökare. Varje besökare ska ha en ansvarig besöksmottagare (endast Nynasanställda och skriftligen utsedda). Se NMS för vidare information. 8.3 Tillträde till process- och tankparksområde Generellt gäller att i process- och tankparksområde får endast vistas personal som är sysselsatta med drift och underhåll. Det är alltså förbjudet för andra än behörig drift- och underhållspersonal att beträda process- och tankparksområde. Undantag görs för de individer som för arbetets bedrivande behöver besöka områden. Före besök i process- och tankparksområde skall Skiftsamordnare/arbetsledning eller ansvarig operatör kontaktas för klartecken. Antal personer samt företag och arbetsplats skall antecknas på avsedd tavla i kontrollrummet före arbetets början, samt strykas vid arbetets slut. 8.4 Tillträdesregler för minderåriga Minderåriga, d.v.s. personer som ej fyllt 18 år, får endast befinna sig och arbeta i administrationsbyggnaden. 8.5 Övernattning förbjuden Övernattning inom raffinaderiområdet är ej tillåten. Vilorummet får dock nyttjas av driftpersonal under förutsättning att operatör som är i tjänst meddelats. When printed valid only at printing day (according to the NMS frontpage) Page 11 / 21

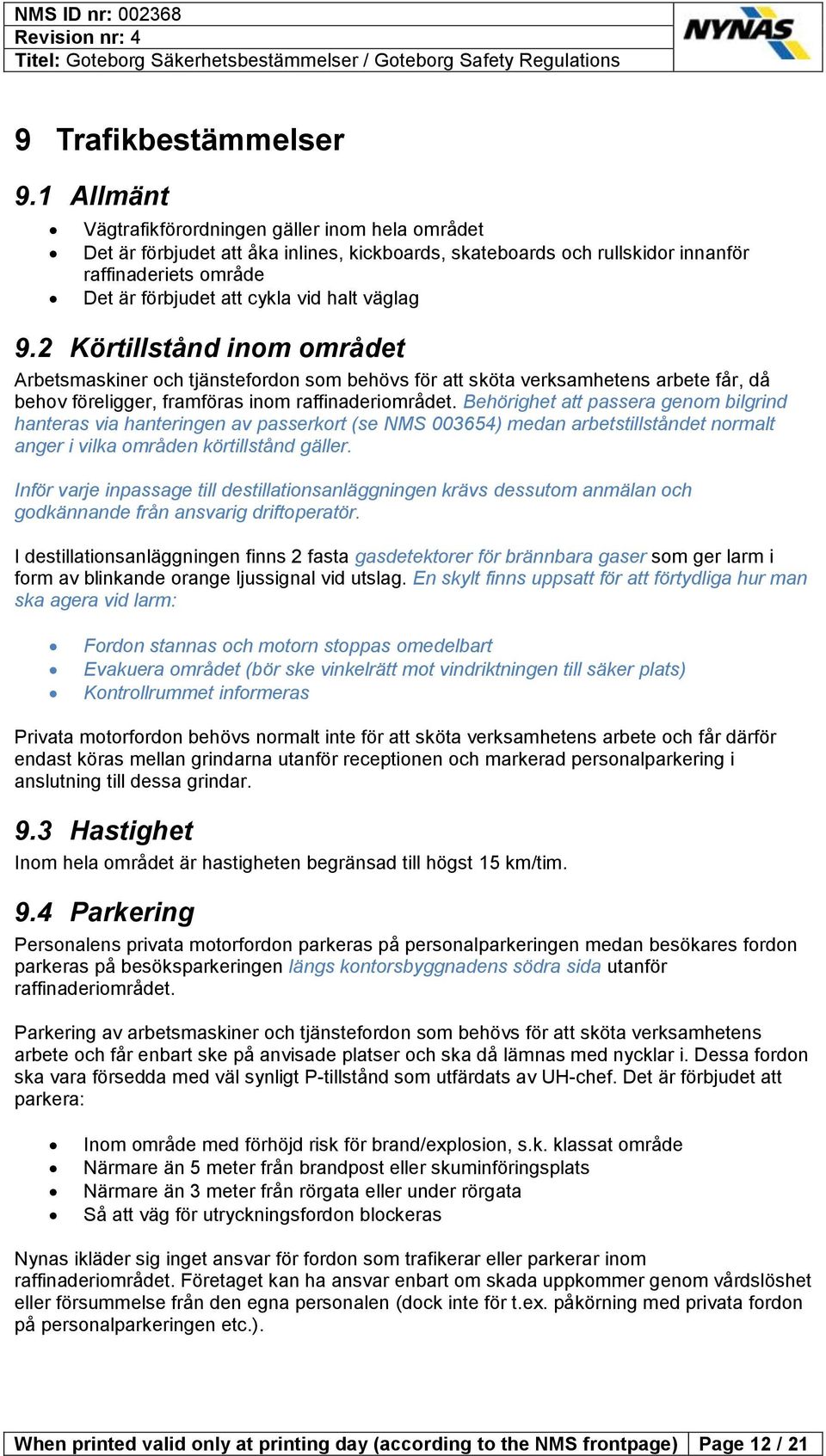

14 9 Trafikbestämmelser 9.1 Allmänt Vägtrafikförordningen gäller inom hela området Det är förbjudet att åka inlines, kickboards, skateboards och rullskidor innanför raffinaderiets område Det är förbjudet att cykla vid halt väglag 9.2 Körtillstånd inom området Arbetsmaskiner och tjänstefordon som behövs för att sköta verksamhetens arbete får, då behov föreligger, framföras inom raffinaderiområdet. Behörighet att passera genom bilgrind hanteras via hanteringen av passerkort (se NMS ) medan arbetstillståndet normalt anger i vilka områden körtillstånd gäller. Inför varje inpassage till destillationsanläggningen krävs dessutom anmälan och godkännande från ansvarig driftoperatör. I destillationsanläggningen finns 2 fasta gasdetektorer för brännbara gaser som ger larm i form av blinkande orange ljussignal vid utslag. En skylt finns uppsatt för att förtydliga hur man ska agera vid larm: Fordon stannas och motorn stoppas omedelbart Evakuera området (bör ske vinkelrätt mot vindriktningen till säker plats) Kontrollrummet informeras Privata motorfordon behövs normalt inte för att sköta verksamhetens arbete och får därför endast köras mellan grindarna utanför receptionen och markerad personalparkering i anslutning till dessa grindar. 9.3 Hastighet Inom hela området är hastigheten begränsad till högst 15 km/tim. 9.4 Parkering Personalens privata motorfordon parkeras på personalparkeringen medan besökares fordon parkeras på besöksparkeringen längs kontorsbyggnadens södra sida utanför raffinaderiområdet. Parkering av arbetsmaskiner och tjänstefordon som behövs för att sköta verksamhetens arbete och får enbart ske på anvisade platser och ska då lämnas med nycklar i. Dessa fordon ska vara försedda med väl synligt P-tillstånd som utfärdats av UH-chef. Det är förbjudet att parkera: Inom område med förhöjd risk för brand/explosion, s.k. klassat område Närmare än 5 meter från brandpost eller skuminföringsplats Närmare än 3 meter från rörgata eller under rörgata Så att väg för utryckningsfordon blockeras Nynas ikläder sig inget ansvar för fordon som trafikerar eller parkerar inom raffinaderiområdet. Företaget kan ha ansvar enbart om skada uppkommer genom vårdslöshet eller försummelse från den egna personalen (dock inte för t.ex. påkörning med privata fordon på personalparkeringen etc.). When printed valid only at printing day (according to the NMS frontpage) Page 12 / 21

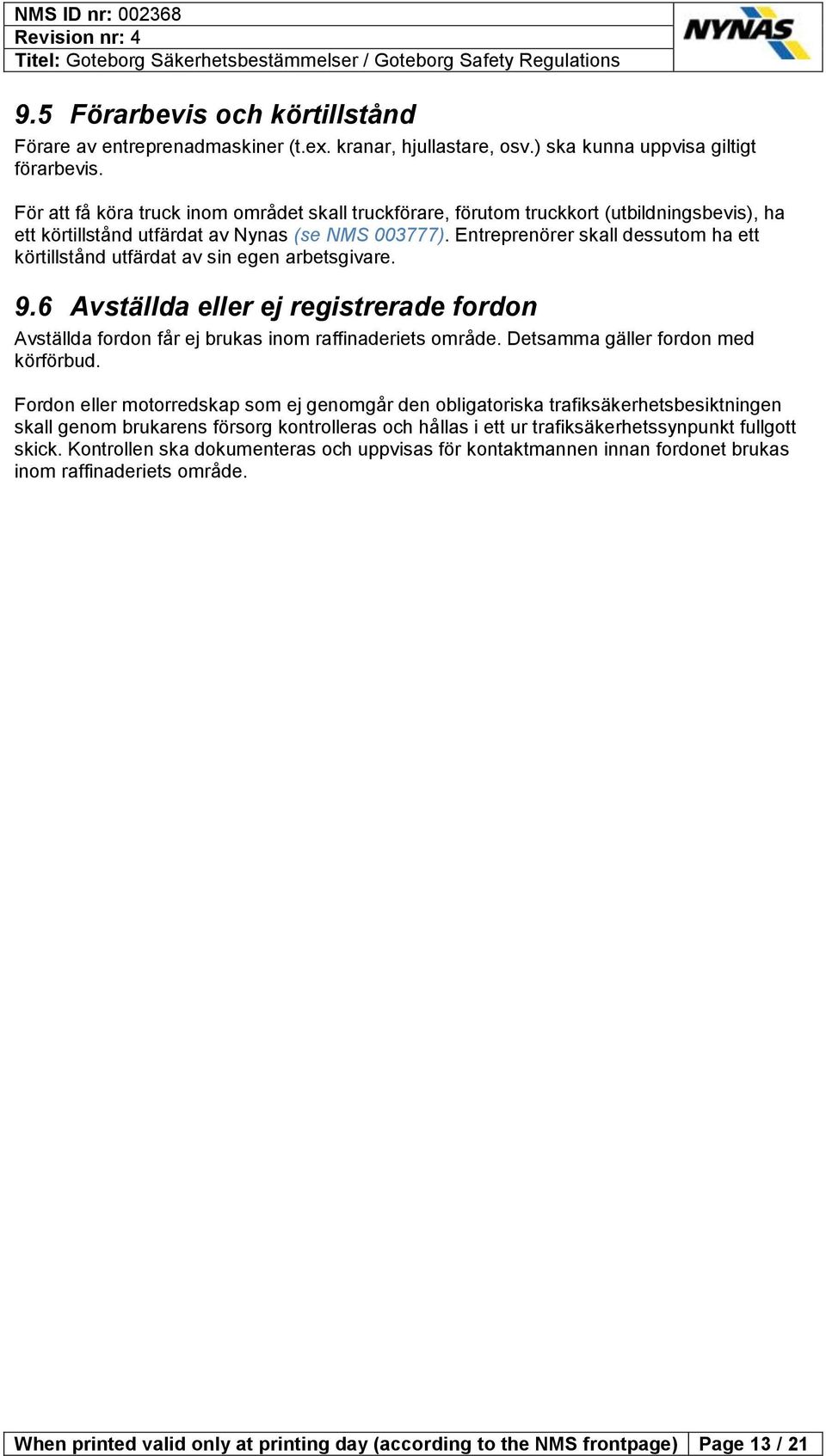

15 9.5 Förarbevis och körtillstånd Förare av entreprenadmaskiner (t.ex. kranar, hjullastare, osv.) ska kunna uppvisa giltigt förarbevis. För att få köra truck inom området skall truckförare, förutom truckkort (utbildningsbevis), ha ett körtillstånd utfärdat av Nynas (se NMS ). Entreprenörer skall dessutom ha ett körtillstånd utfärdat av sin egen arbetsgivare. 9.6 Avställda eller ej registrerade fordon Avställda fordon får ej brukas inom raffinaderiets område. Detsamma gäller fordon med körförbud. Fordon eller motorredskap som ej genomgår den obligatoriska trafiksäkerhetsbesiktningen skall genom brukarens försorg kontrolleras och hållas i ett ur trafiksäkerhetssynpunkt fullgott skick. Kontrollen ska dokumenteras och uppvisas för kontaktmannen innan fordonet brukas inom raffinaderiets område. When printed valid only at printing day (according to the NMS frontpage) Page 13 / 21

16 10 Arbetstillstånd 10.1 Allmänt Tillstånd från anläggningsansvarig krävs för alla arbeten på raffinaderiets anläggningar (inklusive styrsystem), förutom för de dagliga arbeten som sköts av driftpersonalen. Detta innebär att speciellt tillstånd skall sökas för alla ny-, ombyggnads- reparations- och rivningsarbeten inom hela raffinaderiområdet. Tillstånd krävs även för nyttjande av brandposter för annat ändamål än det avsedda. Regler för arbetstillstånd beskrivs i NMS Goteborg Arbetstillstånd Goteborg raffinaderi. Innehållet i tillståndet skall vara känt av berörd personal. Det åligger beställaren att informera utföraren om eventuella risker med det arbete som ska utföras. Utföraren skall vara väl införstådd med eventuella risker och ha ett giltigt arbetstillstånd med sig under arbetets utförande. För att uppnå tillfredsställande säkerhet är det viktigt att möjlighet finns att kommunicera med alla som arbetar inom raffinaderiet. Vid anlitande av utländsk personal ställer Nynas därför krav på att det alltid finns minst en svensk- eller engelsktalande person som kan kommunicera med den utländska personalen på plats när arbete den utländska personalen utför arbete Heta arbeten Särskilt tillstånd krävs för alla heta arbeten (se definition i avsnitt 3) inom raffinaderiområdet. Räddningstjänsten Storgöteborg har delegerat utfärdande av tillstånd för heta arbeten enligt förordningen om brandfarlig vara till de personer som anges i NMS , och det är endast dessa personer som har rätt att utfärda tillstånd för heta arbeten Inträde i slutna utrymmen Slutna utrymmen så (som kärl etc., men även brunn, bassäng eller grop djupare än 1,2 meter) innebär risk för syrebrist och därmed risk för kvävning och där kan även finnas brännbara eller giftiga gaser. Gå därför aldrig in, eller ens stick in huvudet, i ett slutet utrymme utan att följa de säkerhetsrutiner som finns samt ha ett giltigt inträdestillstånd. Säkerhetsrutinerna beskrivs i NMS Goteborg Inträde i slutna utrymmen. When printed valid only at printing day (according to the NMS frontpage) Page 14 / 21

17 11 Samordningsansvar för entreprenörer, konsulter etc. När flera företag/arbetsgivare utför arbete samtidigt på en arbetsplats skall de samarbeta för att ordna säkra arbetsförhållanden. Hur detta åstadkoms inom Nynas beskrivs i NMS , Samordningsansvar enligt Arbetsmiljölagen. Vid byggnads- eller anläggningsarbete ansvarar Nynas för att: arbetsmiljösynpunkter beaktas när det gäller såväl byggskedet som det framtida brukandet, dock i samarbete med övriga involverade utse en lämplig byggarbetsmiljösamordnare för planering och projektering av arbetet (BAS-P); Nynas Underhållschef om inte annat överenskommits utse en lämplig byggarbetsmiljösamordnare för utförande av arbetet (BAS-U); Nynas Underhållskoordinator om inte annat överenskommits Detta innebär dock inte att Nynas övertar arbetsgivaransvar för externt anlitad personal. Se vidare NMS , Arbetsmiljöplan - AMP, för definition av byggnads- och anläggningsarbete där arbetsmiljöplan ska upprättas samt ansvar för upprättande. When printed valid only at printing day (according to the NMS frontpage) Page 15 / 21

18 12 Särskilda risker och regler 12.1 Brandfarliga ämnen Inom Göteborgsraffinaderiet hanteras, lagras och transporteras brandfarliga varor av alla brandfarlighetsklasser. Många av de regler som nämns i dessa säkerhetsbestämmelser är avsedda att förebygga att brand uppstår liksom att lindra eventuella konsekvenser Brännbart material t.ex. trävirke Upplag för brännbart material såsom trävirke, ställningsplank, formvirke etc., får endast ske efter anvisning av tillståndsgivare. Inför nedsläckning och uppstart av processanläggningar gäller generellt att allt brännbart material som t.ex. ställningsvirke skall vara bortforslat om inget annat överenskommits med tillståndsgivaren Gastuber Gastuber skall förvaras på av tillståndsgivaren anvisad plats Arbetsmaskiner Arbetsmaskiner skall stoppas vid raster samt i övrigt alltid innan arbetsplatsen lämnas Höga temperaturer Många av de produkter som hanteras håller en hög temperatur vilket medför risk för brännskador vid exponering. Det är därför viktigt att tillräcklig erforderlig skyddsutrustning används för olika typer av arbeten (se avsnitt 7) Svavelväte (divätesulfid, H 2 S) Vid uppvärmd lagring av bitumen och/eller transport av bitumen kan svavelväte avges. Svavelväte kan därmed ackumuleras i det fria utrymmet i lagertankar (inklusive tankbilar och tankfartyg) som innehåller bitumen och där uppnå farliga koncentrationer. Även i t.ex. ADgaser, VD-gaser, OX-gaser och i VOC-systemet kan svavelväte förekomma. Vid låga syrehalter kan svavelväte också bildas av bakterier i vatten. Vid utomhusarbete är det osannolikt att svavelväte utgör en hälsorisk, men det är viktigt att känna till förekomsten för att inte hamna i farliga situationer. Svavelväte är en mycket giftig gas, som kan vara dödlig vid inandning. Dess lukt av ruttna ägg är karakteristisk, men luktsinnet kan bedövas vid höga halter. Svavelväte är tyngre än luft (relativ densitet = 1,19) och kan därför ansamlas i lågpunkter medan halterna avtar snabbt med höjden (avståndet) från källan Skyddsåtgärder Se avsnitt 7.1 om personlig skyddsutrustning om krav på gasmätare och flyktmask samt avsnitt för information om utrymning. Vidare utgör utsuget vid anslutning till tankbilar ett viktigt skydd för chaufförer som lastar av bitumen och det är viktigt att tillse att fläkten till utsuget inte stoppar. When printed valid only at printing day (according to the NMS frontpage) Page 16 / 21

19 Effekten av svavelväte Koncentrationen av svavelväte mäts i enheten ppm (ppm = parts per million = miljondel). En miljondel motsvarar en (1) tesked i ca 25 fat (se Figur 1). Figur 1 En miljondel motsvarar en (1) tesked i ca 25 fat Koncentration Effekt < 1 ppm Känns med luktsinnet 10 ppm Hygieniskt gränsvärde för 8 timmars exponering / Irriterade ögon och andningsvägar 15 ppm Takgränsvärde 15 minuter 30 ppm Förlust av luktsinnet 100 ppm Förlust av luktsinnet inom några minuter. Hostningar, huvudvärk, yrsel, illamående och ögonirritation 500 ppm Exponering kan medföra dödsfall >700 ppm Medför medvetslöshet och kollaps kan inträffa inom några sekunder 12.4 Kvävgas (Nitrogen, N 2 ) I processområdet används kvävgas som en skyddsgas i processkärl för att förhindra uppkomsten av explosiva blandningar av luft och kolväten samt förhindrande av självantändning. En ökning av kvävgashalten sker alltid på bekostnad av syrehalten som sjunker med risk för kvävning som följd. Kvävgas syns inte, känns inte och luktar inte, så en låg syrehalt kan alltså inte kännas med lukten eller registreras med syn eller känsel. Alla anslutningar med kvävgas har en unik koppling som endast passar till kvävgasuttagen. Slangarna får endast användas för kvävgas. Serviceuttagen är skyltade med varningstext, Kvävgas och N 2. Respektera varningsskyltarna. Tillverkning och/eller användning av övergång mellan kvävgaskoppling och atlaskoppling är strängeligen förbjudet enligt dessa säkerhetsbestämmelser Kvävgasanslutna kärl Före inträde och arbete i cistern skall alltid alla kvävgasanslutningar avblindas. Se NMS , Goteborg inträde i cisterner och behållare. Vid arbete med en rörledning som av någon anledning tillfälligtvis måste kvävgasfyllas måste extraordinära säkerhetsaspekter beaktas: Om rörledningen är ansluten till en cistern eller behållare skall denna avblindas (undantag kan bara medges av HSE-chef) When printed valid only at printing day (according to the NMS frontpage) Page 17 / 21

20 Vid dessa tillfälliga kvävgasarrangemang skall man använda speciella slangar som är väl synliga t.ex gulfärgade Efter avslutat jobb görs en avsyning och alla kvävgasanslutningar demonteras Kemikalier Innan en kemikalie får användas inom raffinaderiområdet måste denna godkännas av kemikaliegranskningsgruppen enligt beskrivning i NMS , Kemikaliehantering. För att gruppen skall få information om vilken kemikalie du vill använda måste du i god tid skicka in ett säkerhetsdatablad/varuinformationsblad. Produktvalsprincipen skall tillämpas, vilket innebär att du i första hand skall välja kemikalier med liten miljöpåverkan. Observera även de krav på märkning och hantering av kemikalier samt omhändertagande av avfall som ställs i lagar och föreskrifter. Hantering och förvaring av kemiska produkter skall göras inom ett avgränsat område eller i ett slutet förråd anvisat av kontaktpersonen. Kärl och behållare skall alltid vara märkta med innehåll samt eventuell farosymbol. Spridning av kemikalier ska förhindras genom att vätskeformiga kemikalier och farligt avfall lagras så att eventuellt läckage samlas upp i invallning, spilltråg eller liknande samt väderskyddas (med t.ex. tak eller lock). Spilltråg får inte bli stående ute i anläggningen utan ska omedelbart eller kontinuerligt flyttas till förvaring som uppfyller krav på invallning och väderskydd. I delar av anläggningen där det finns återkommande eller kontinuerligt behov av spilluppsamling ska tillfredsställande uppsamlingssystem för att förhindra spill till mark samt väderskydd arrangeras på plats. Eventuella läckage omhändertas omedelbart på lämpligt sätt. Är kemikalierna brandfarliga eller explosiva är det särskilt viktigt att de förvaras på anvisad plats. Information om placering måste kunna lämnas till Räddningstjänsten om en brand bryter ut. Vissa kemikalier får inte blandas med varandra och kan därmed inte heller dela invallning eller spilltråg Arbete på hög höjd - fallrisk Arbete på hög höjd, d.v.s. över 2 m, får ej ske utan att tillfredsställande skydd mot fall har arrangerats. I första hand skall utrustning som servas eller manövreras under drift placeras så att permanent skyddat och säkert arbete kan utföras Stege Att arbeta från stege är förbjudet oavsett hur högt/lågt man klättrar (se NMS ). Det är dock tillåtet att transportera sig på stege förutsatt att man kan hålla i sig med händerna. Efterfråga alternativ till stege vid behov! Att stå på stege ger inte ett bra stöd för hela fötterna och det är lätt att tappa balansen så att man ramlar ner från stegen och kanske sätter i en fot fel om man inte håller i sig. Inom Nynas har vi tyvärr erfarenhet av många, även allvarliga, fotskador som resultat av att foten satts i fel då man tappat balansen. Förbudet är ett led i att försöka minska denna typ av skador! Ställning Endast ställning som är besiktad, godkänd och märkt med ställningsentreprenörbranschens gröna skylt" påskriven av certifierad ställningsbyggare får beträdas (montering, demontering och ändring av ställning får endast ske av certifierad ställningsmontör!!). Behov av ställningar eller annan skyddsutrustning skall alltid fastställas vid planering av arbetet. Krav på ställningar och ställningsbyggare regleras i NMS , Krav vid ställningsbygge Personlyft med kran Den entreprenör som utför personlyft med kran skall utse en särskild person (personlyftyftledare) att leda arbetet och svara för att Arbetsmiljöverkets föreskrifter följs. When printed valid only at printing day (according to the NMS frontpage) Page 18 / 21

21 Inom raffinaderiet gäller att, oberoende av vem som utför personlyft med kran, Underhållschef eller dennes ersättare skall kontaktas för kontroll att kran och lyftkorg är godkända för personlyft. Av Nynas utrustning är det endast den gröna trucken och liftarna som är godkänd för att använda för personlyft. Vid tillfälliga personlyft med skylift eller en kran med tillhörande arbetskorg skall fallskyddsutrustning användas (se Arbetsmiljöverkets rekommendationer) Livlina med sele Endast den som har erforderlig utbildning får använda livlina med sele för att minimera de risker som är förknippade med felaktig fastsättning eller längd på säkerhetslinan samt risk för skador av att bli hängande i linan. Följande villkor ska vara uppfyllda: En plan för säker nedtagning av person som blivit hängande i linan ska finnas och bifogas vid ansökan om arbetstillstånd Erforderlig utbildning för säker nedtagning av person som blivit hängande i linan kontrolleras i samband med godkännande av arbetstillstånd Endast helkroppssele får användas Livlinan skall anpassas till arbetshöjd och tillfredsställande fastsättningsanordningar skall finnas Ensamarbete får ej ske Innan utrustningen används ska person med tillräcklig kompetens kontrollera att utrustningen är hel och komplett samt att den blivit korrekt monterad 12.7 Halkrisk och ojämnt underlag Is, lera och ojämn terräng göra att det är lätt att halka och/eller sätta i fötterna fel etc. Trots insatser i form av halkbekämpning och ombyggnad kommer dessa risker aldrig att helt kunna elimineras. Alla har ett eget ansvar att förhindra olyckor och det kan vara bra att tänka på följande: Välj lämplig väg finns det en säkrare? Ta det extra lugnt om det är halt etc. stressa inte Håll i dig med händerna där det behövs (ha händerna fria) Använd skor som ger bra stöd för fötterna Använd gärna broddar när det är halt Säg till om det behövs bättre halkbekämpning Inom Nynas har vi tyvärr erfarenhet av många, även allvarliga, fotskador som resultat av att foten satts i fel då man tappat balansen låt oss slippa dessa olyckor! 12.8 Avspärrningar Arbeten kan leda till behov av att gräva gropar, ta bort utrustningsdelar samt t.o.m. skyddsanordningar. När detta sker har utföraren av arbetet skyldighet att omedelbart märka och avspärra området med lämpligt material. I de fall utrustning tas bort på höjder, och det därmed skapas en osäker situation skall uppgången (trappan, stegen, lejdaren) till denna arbetsplats märkas med varningstext och spärras av. Om en avspärrning tas bort skall området stå under noggrann övervakning. Detta gäller även under kortare raster. Vid lyft av utrustning ska området under lyftet spärras av så att ingen riskerar att skadas om något går fel. When printed valid only at printing day (according to the NMS frontpage) Page 19 / 21

22 12.9 Elutrustning Arbetsledningen (gäller såväl Nynas som entreprenörer) svarar för att all elutrustning som användes inom raffinaderiet uppfyller Elsäkerhetsverkets regler. Anslutning av arbetsmaskiner, svetsmaskiner, belysning m.m. får endast ske på av elavdelningen anvisade centraler. Inom områden på raffinaderiet med förhöjd risk för brand/explosion, så kallat EX-klassat område, får vanliga handlampor inte användas. Endast handlampor i explosionsskyddat utförande får användas. Huvudförrådet lagerför dessa. Användare av elutrustning ska regelbundet kontrollera t.ex. sladdar för att upptäcka eventuella skador som kan göra oönskade delar av utrustningen strömförande Kontroll efter arbetets slut Arbetsledningen för utfört arbete ansvarar för att arbetsplatsen kontrolleras efter arbetets avslutande. Härvid skall speciellt kontrolleras att inga brandrisker föreligger, att strömmen brutits, att ventiler på gastuber stängts och att gastuber återställts på anvisad plats. When printed valid only at printing day (according to the NMS frontpage) Page 20 / 21

23 13 Miljö 13.1 Hur berörs jag av Nynas miljöarbete Nynas är certifierat enligt ISO 14001, som är ett miljöledningssystem. Vi arbetar därför målmedvetet och systematiskt för att minska miljökonsekvenserna av vår verksamhet. Du berörs av Nynas miljöarbete eftersom alla regler gäller för både anställda och entreprenörer. Reglerna styr bl.a. hanteringen av kemikalier, spill och avfall samt hur rapporteringen av miljöincidenter skall gå till. Kom ihåg att brott mot miljölagstiftningen kan leda till åtal! 13.2 Vad gör jag om jag spiller ut olja eller kemikalier? När ett olje- eller kemikaliespill har inträffat skall följande åtgärder vidtagas: Spridningen ska stoppas omedelbart Akutsanering skall ske så snart som möjligt (sugning, isolering m.m.) Om spillet kan misstänkas påverka den yttre miljön t.ex. om ett utsläpp av brandfarlig vara är större än 10 liter noteras händelsen i DIS:en samt rapporteras i CI-modulen i NMS och driftansvarig, miljöansvarig eller platschef meddelas omgående enligt NMS , Goteborg Egenkontroll av yttre miljön En fullständig sanering ska ha skett inom 4 dagar Om oljespillet utgör akut miljö- eller brandfara skall raffinaderiets kontrollrum larmas Hur skall jag sortera mitt avfall? Allt avfall skall hanteras på ett miljöriktigt sätt. Det är därför viktigt att vi alla hjälps åt att källsortera allt avfall, då detta är en förutsättning för återvinning/recirkulering och korrekt hantering. Deponering ska i möjligaste mån undvikas. Du skall sortera ditt avfall i uppmärkta containrar och behållare enligt de anvisningar som ges vid miljöstationerna. Observera att inte alla miljöstationer har full uppsättning av behållare för alla olika fraktioner och du har själv skyldighet att ta reda på hur ditt avfall ska hanteras. En detaljerad beskrivning finns i NMS , men du kan även fråga följande personer: Dagtidsoperatör Transport Produktionschef (avfallsansvarig) Underhålllschef HSE-chef Deponering av avfall utanför de behållare som är avsedda för respektive avfall får endast ske efter godkännande från Produktionschefen alternativt Underhålllschef/fastighetschef Farligt avfall Farligt avfall kan orsaka skador på människor eller miljö och man måste därför vara särskilt noga med att det tas omhand på ett korrekt sätt. Det finns en specialcontainer märkt farligt avfall där farligt avfall såsom färgrester, oljerester, lösningsmedel, kemikalier, lysrör etc. ska lämnas. El- och elektronikavfall (innehåller ofta flamskyddsmedel) lämnas i specialcontainer märkt elavfall. Observera även att det finns farligt avfall, t.ex. asbest, kvicksilver etc. som omfattas av speciella regler. Lagstadgade krav för hantering av och märkning av dessa ämnen måste uppfyllas. When printed valid only at printing day (according to the NMS frontpage) Page 21 / 21
