1 Odlaren Särskild utredning raä 521, 629, Odlaren 1:13 Eskilstuna socken, Eskilstuna kommun, Södermanland sau rapport 2009:17 Michel Guinard

2

3 Odlaren Särskild utredning raä 521, 629, Odlaren 1:13 Eskilstuna socken, Eskilstuna kommun, Södermanland sau rapport 2009:17 Michel Guinard

4 sau rapporter 2009:17 issn sau 2010 utgivning och distribution Societas Archaeologica Upsaliensis Gamla Prefektbostaden Villavägen 6G, Uppsala tekniska och administrativa uppgifter Länsstyrelsens diarienr och datum för beslut , sau:s projektbeteckning 1098 Uppdragsgivare Fastighets AB LE Lundberg Belägenhet landskap Södermanland län Södermanland kommun Eskilstuna socken Eskilstuna fastighet Odlaren 1:13 raä 521, 629 koordinater x y (SÖ hörnet) Personal Michel Guinard (projektledare) och Roger Wikell Undersökningen typ av undersökning Särskild utredning utförandetid i fält 8 12 juni 2009 undersökt yta m² koordinatsystem Sweref 99 höjdsystem Rikets (RH1900) inmätningssystem GPS Fynd förvaras på SAU i väntan på fyndfördelning omslagbild Roger Wikell, SAU allmänt kartmaterial Lantmäteriet. Medgivande MS2007/ digitala planer Michel Guinard faktagranskare Kent Andersson lektör Kent Andersson layout Karin Hallgren Produktion tryck SAU, Uppsala

5 Innehåll Inledning 7 Syfte, metod och genomförande 8 Topografi och naturmiljö 9 Fornlämningsmiljö och tidigare undersökningar 10 Historiska kartor 10 Resultat 12 Delområde Nord 12 Delområde centralt 14 Delområde Syd 17 Slutsatser 20 Sammanfattning 21 Referenser 22 Litteratur 22 Kartor 22 Arkiv och databaser 22 Muntliga uppgifter 22 Bilagor 23 Bilaga 1. Förteckning över schakt 23

6 6 sau rapport 2009:17

7 Inledning Med anledning av planerad bostadsbebyggelse har en särskild arkeologisk utredning utförts efter Länsstyrelsens beslut 23 april 2009 enligt 2 kap 11 KML (dnr ) inom fastigheten Odlaren 1:13 som är beläget strax öster om Eskilstuna (fig 1). Uppdraget har utförts av Societas Archaeologica Upsaliensis (SAU) under juni 2009, på uppdrag av Fastighets AB LE Lundberg. Ansvarig för projektets genomförande har varit Michel Guinard. Deltagare i fält var även Roger Wikell. 0 0,5 1 2 Kilometers Figur 1. UO markerat med en cirkel är beläget NÖ om Eskilstuna. Skala 1: Ur Terrängkarta Lantmäteriverket Gävle Medgivande MS2007/ sau rapport 2009:17 7

8 Figur 2. Undersökningsområdet samt delområden. Skala 1: Syfte, metod och genomförande Syftet med utredningen var att fastställa förekomst av ytterligare eventuella ej registrerade fornlämningar inom undersökningsområdet (UO). Fältarbetet har genomförts i form av en fältinventering och sökschaktning med maskin. För utredningen har det också gjorts en begränsad genomgång av material i arkiv och studier av historiska kartor samt en genomgång av litteratur. Vid fältinventeringen avsöktes terrängen systematiskt och påträffade objekt mättes in med GPS. Provstick med spade och handsåll samt fyllhammare togs upp på platser där maskin inte kom åt. Sökschakt lades ut i lämpliga lägen och mättes in med GPS. Fältarbetet genomfördes delvis i soligt väder och delvis i regn Meter Teckenförklaring delområde centralt delområde norr delområde syd uo Schakt med indikation Våtmark 8 sau rapport 2009:17

9 RAÄ 424 RAÄ 425 RAÄ 521 RAÄ 274 RAÄ 619 RAÄ Meter RAÄ 604 Figur 3. Fornlämningar i anslutning till UO. Skala 1: Ur Fastighetskarta Lantmäteriverket Gävle Medgivande MS2007/ Topografi och naturmiljö Marken inom planområdet omfattar nivåer mellan ca m ö h och består av skogsmark och gammal åker som till stor del övergivits före 1950 talet. Området domineras i NV av ett bergsparti som når upp till ca 40 m ö h. Öster om höjden finns ett kraftigt dike som löper i NV-SÖ riktning genom undersökningsområdet. sau rapport 2009:17 9

10 Området är här relativt sankt och beväxt med lövskog. Centralt inom undersökningsområdet består markslaget av skogbeväxt morän. Söder om moränområdet övergår marken i flackt, lågt liggande lermark. Denna utgörs idag av hagmark samt åker som huvudsakligen är bevuxen med vall. Detta område är kraftigt utdikat. Längst i söder finns relativt kuperad morän. Den underliggande jordarten är varierad. Höjderna utgörs av mycket stenig morän och på de högre belägna delarna, framförallt i NV, av berg i dagen. Lägre partier utgörs av glacial lera. Fornlämningsmiljö och tidigare undersökningar Den kända fornlämningsbilden antyder att området varit i bruk åtminstone under bronsålder men bosättning har, i någon utsträckning, varit möjlig redan under stenåldern. Inom själva UO finns före utredningen endast en känd fornlämning, fornborgen RAÄ 521. Fornborgen är ca meter i diameter. Ett fåtal fosfatprov har tagits inom anläggningen vilka visade på något förhöjda värden i förhållande till prov tagna utanför. Kring området finns dock ett flertal fornlämningar (fig 3). Strax norr om UO finns en stor hög som är ca 6 meter i diameter (RAÄ 425). Cirka 700 meter NNO om UO finns RAÄ 424, en vallanläggning, ungefär 250 meter lång. Möjligen kan den vara samtida med RAÄ 521. Drygt en km väster om UO ligger ytterliggare en fornborg, RAÄ 274. Det har tidigare inte företagits några arkeologiska undersökningar inom UO med undantag för ovan nämnda fosfatkartering. Inför byggandet av Svealandsbanan undersöktes dock tre stenåldersboplatser söder om UO. Stenåldersboplatserna, RAÄ 603, 604 och 619, kan i huvudsak dateras till senmesolitikum. Vid RAÄ 603 framkom förutom bearbetad kvarts även keramik och flinta. Dateringarna från platsen har en tyngdpunkt på yngre bronsålder-äldre järnålder dock med en datering i övergången tidigneolitikum-mellanneolitikum (Lindgren 2005; Neander 2000). Inga lösfynd från UO finns registrerade i Historiska museets databas. Historiska kartor På den häradsekonomiska kartan från (Akt: J ) finns inom UO torpen Gredbytorp, Söderbergstorp samt backstugorna Fagerås och Rosenlund. Strax utanför i väster finns torpet Gredbylund, backstugan Marieberg samt ett soldattorp intill den gamla vägen i väster (fig 4). I sydost finns backstugan Löflund. Vägen har i princip samma sträckning idag som för 100 år sedan med undantag för att den numera viker av österut mot läget för backstugorna Fagerås och Löflund. Åkermarken inom UO över- 10 sau rapport 2009:17

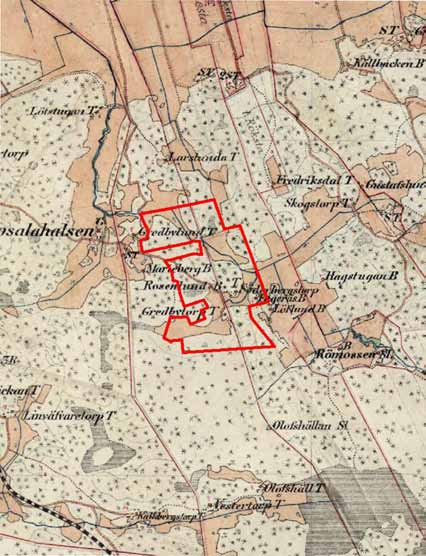

11 Figur 4. Häradskartan med UO (enligt undersökningsplan) (röd markering) (Akt: J ). Copyright Lantmäteriet Ur Häradsekonomiska kartan på DVD. sau rapport 2009:17 11

12 ensstämmer med den hagmark som finns idag. Den uppodlade marken består till stor del av utdikad våtmark och ger intryck av en relativt sen etablering inom området, någon gång under 1800 talet. Resultat Eftersom UO var så stort har det för översiktens skull delats in i tre mindre delområden. Dessa har benämnts utifrån deras belägenhet; Delområde Nord, Delområde Centralt och Delområde Syd (fig 2). I figurerna har varje delområde delats in i två delar, väst och öst, på grund av undersökningsområdets storlek samt för att schakten ska framgå tydligare. Samtliga resultat redovisas i figurer (fig 6 12) och i tabell 1. Delområde Nord Området domineras av den höjd i NV där fornborgen RAÄ 521 är belägen. Centralt i väster övergår topografin i ett sankt område, beväxt med lövskog. På häradsekonomiska kartan är detta område markerat som åkermark. Längst i öster består området av en markerad moränhöjd. Sammanlagt grävdes tolv schakt inom delområdet (fig 6 & 7). Inga indikationer på förhistoriska aktiviteter framkom i schakten. Vid fältinventeringen påträffades två röseliknande anläggningar Figur 5. De två rösena, objekt 2 & 3. Mot söder. Foto: Roger Wikell. 12 sau rapport 2009:17

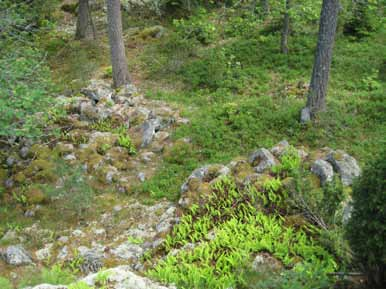

13 RAÄ 521 S68 S67 Objekt 3 Objekt 2 S65 S64 S66 S69 S70 Teckenförklaring S71 Röse uo schakt Meter Figur 6. Delområde Nord, den västra delen. Schakt och påträffades objekt inlagda. vid bergets fot i omedelbar anslutning till fornborgen RAÄ 521 (Objekt 2 & 3). Rösena är troligen anlagda av nedrasade stenar från fornborgen. Möjligen kan de vara anlagda i samband med byggandet av borgen. Objekt 2 är rund, ca 5 meter i diameter och 1 meter hög. Stenarna är mellan 0,5 och 1,5 meter stora. Objekt 3 är fyrsidig och anlagd mot berget, ca 5 5 meter stort. Stenarna är mellan 0,5 och 1,5 meter stora (fig 5). Inom området gjordes provstick med spade och fyllhammare, framför allt i de högre liggande partierna omkring RAÄ 521. Inga indikationer på förhistoriska aktiviteter påträffades. sau rapport 2009:17 13

14 S62 S61 S60 Teckenförklaring uo schakt S Meter Figur 7. Delområde Nords östra del. Schakt och påträffade objekt inlagda. Delområde centralt Området består av lätt kuperad moränmark som i sydväst övergår i hagmark (fig 9). Det sanka området i Delområde Norr fortsätter i delområdets nordöstra del och fortsätter mot sydöst. På häradsekonomiska kartan är detta område markerat som åkermark. Längst i väster består området av moränmark. Sammanlagt grävdes 26 schakt inom delområdet (fig 8 & 9). I ett schakt (schakt 2) påträffades brända människoben och en bronsfibula Objekt 1, RAÄ 629. Fibulan kan dateras till slutet av äldre romersk järnålder eller början av yngre romersk järnålder (jfr Almgren 1897, Taf VI:128, 130). Fynden påträffades på en moränhöjd strax norr om en våtmark. Ingen färgning och inget kol eller 14 sau rapport 2009:17

15 S6 S5 S7 S8 S9 S58 S1 S2 Objekt 1 S3 S4 Teckenförklaring Schakt med fornlämning uo schakt Meter Figur 8. Delområde Centralt, den västra delen. Schakt och påträffade objekt inlagda. skärvsten noterades (fig 10). De brända benen framkom inom ett ca cm stort område. Ett schakt (schakt 3) togs upp i våtmarken utan resultat. Noterbart är dock att denna våtmark var den enda inom området som hade ett torvlager. Övriga schakt inom delområdet saknade indikationer på förhistoriska aktiviteter. Vid fältinventeringen påträffades tre jordkällare inom delområdet (Objekt 4, 5 och 6). Objekt 4 är ca 6 6 meter i diameter och ca 1,5 meter djup och är anlagd i en östsluttning (fig 9). Inget torp eller annan byggnad som jordkällaren skulle kunna höra till finns med på häradsekonomiska kartan. Troligen hör den till en byggnad som uppfördes efter att kartan upprättades ( ). sau rapport 2009:17 15

16 Objekt 4 S10 S12 S11 S54 S53 S55 Teckenförklaring S52 S56 schakt uo Meter S20 S48 S47 S46 S49 S50 S51 S57 Objekt 5 Objekt 6 Figur 9. Delområde Centralts östra del. Schakt och påträffade objekt inlagda. 16 sau rapport 2009:17

17 Figur 10. Objekt 1, RAÄ 629. Den lilla våtmarken syns i bakgrunden. Mot SV. Foto: Roger Wikell. Objekt 5 och 6 är anlagda i en nordvästsluttning på ca 15 meters avstånd från varandra (fig 9). De är ca 5 5 meter stora med öppning mot nordväst. De hör troligen till Fagerås backstuga (fig 4). På den häradsekonomiska kartan finns Söderbergstorp utsatt (fig 4). På platsen finns fortfarande ett hus kvar och det ska enligt uppgift vara byggt 1902 (muntlig uppgift Hans Merving), d v s efter att kartan upprättades. Det nuvarande huset är troligen uppfört på samma plats som det tidigare torpet. Delområde Syd Delområdet består av moränmark som genomkorsas av kraftigt utdikad hagmark. På häradsekonomiska kartan är detta område markerat som åkermark. Längs i söder reser sig en kraftig moränrygg. Sammanlagt grävdes 25 schakt inom delområdet (fig 11, 12). Inga indikationer på förhistoriska aktiviteter framkom i schakten. Vid fältinventeringen påträffades en jordkällare (objekt 7) (fig 11). Jordkällaren är ca 7 7 meter i diameter och ca 1,5 meter djup och har en ingång mot söder. Inget torp eller torpgrund finns i närområdet. På häradsekonomiska kartan ser man dock att det går en stig från Gredbytorp som låg på andra sidan åkermarken i öster. Möjligen hör jordkällaren till detta torp. sau rapport 2009:17 17

18 S20 Objekt 7 S22 S26 S25 S24 S23 S27 S28 S29 S30 Teckenförklaring uo schakt Meter Figur 11. Delområde Syd, den västra delen. Schakt och påträffade objekt inlagda. 18 sau rapport 2009:17

19 S14 S20 S15 S17 S22 S16 S34 S33 S35 S18 Teckenförklaring uo schakt S37 S31 S32 S36 S38 S39 S Meter Figur 12. Delområde Syd, den östra delen. Schakt och påträffade objekt inlagda. sau rapport 2009:17 19

20 Obj.nr/ RAÄ-nr 1/ RAÄ 629 2/ RAÄ 521 3/ RAÄ 521 Kategori Källa Schakt Status Åtgärdsförslag Grav Schaktning 2 Fast fornlämning Förundersökning/ Undvikes Röse Inventering Fast fornlämning Förundersökning/ Undvikes Röse Inventering Fast fornlämning Förundersökning/ Undvikes 4 Jordkällare Inventering Ej fornlämning. Ingen åtgärd 5 Jordkällare Inventering Ej fornlämning Ingen åtgärd 6 Jordkällare Inventering Ej fornlämning Ingen åtgärd 7 Jordkällare Inventering Ej fornlämning Ingen åtgärd Tabell 1. De påträffade objekten samt undersökarens förslag till åtgärd till länsstyrelsen. Slutsatser Objekt 1, RAÄ 629, ligger på en moränkulle och har ingen synlig markering. Objektet utgörs av en grav. Den påträffades vid schaktning. Brända människoben och en bronsfibula, som dateras till mitten av romersk järnålder, framkom vid rensning. Om det finns fler gravar inom området kan inte i dagsläget avgöras. Inga boplatslämningar som kan kopplas till graven framkom vid utredningen. Ingen registrerad boplats från den aktuella tiden finns heller registrerad i närområdet. Objekt 2 och 3, RAÄ 521, består av två rösen anlagda vid foten av berget med fornborgen RAÄ 521 i undersökningsområdets NV del. Rösena är troligen anlagda av nedrasade stenar från fornborgen. Alternativt anlades de samtidigt. Objekt 4 7 består av jordkällare där tre av dem (objekt 5 7) kan kopplas till torp och backstugor som finns med på häradsekonomiska kartan från år Objekt 4 tillhör troligen en byggnad som är uppförd efter år sau rapport 2009:17

21 Sammanfattning En särskild arkeologisk utredning har utförts inom fastigheten Odlaren 1:13 som är beläget strax öster om Eskilstuna. Uppdraget har utförts av Societas Archaeologica Upsaliensis (SAU) på uppdrag av Fastighets AB LE Lundberg efter beslut av Länsstyrelsen i Södermanlands län (dnr ). Vid utredningen framkom sju nya objekt varav tre utgör fornlämning (Tab 1). Objekt 1/RAÄ 629 är en grav som framkom vid schaktning i västra delen av det centrala området. Graven var anlagd på en moränkulle strax intill en torvmosse i söder. I övrigt var schaktningen resultatlös. Två rösen, objekt 2 och 3, påträffades vid inventeringen. Rösena var anlagda vid foten på berget med fornborgen (RAÄ 521). Vid inventeringen påträffades även fyra jordkällare, objekt 4 7. Dessa hör troligen ihop med en etablering i området under 1800 talet. Figur 14. Schaktning på delområde Centralt, intill Söderbergstorp. Mot NÖ. Foto: Roger Wikell. sau rapport 2009:17 21

22 Referenser Litteratur Almgren, O., Studien über nordeuropäische Fibelformen der ersten nachchristlichen Jahrhunderte. Stockholm. Kartor Aktbeteckning Enhet/blad Typ Verkställd/ fastställd år J Eskilstuna Ekonomisk häradskarta Arkiv/källa Rikets allmänna kartverk Arkiv och databaser Digitala tillväxten, katalog över fynd, Statens historiska museum (SHM). FMIS, Digital databas för fornminnesinformation, Riksantikvarieämbetet. Lantmäteriverkets digitala tjänst Historiska Kartor. Muntliga uppgifter Hans Merving, markägare. 22 sau rapport 2009:17

23 Bilagor Bilaga 1. Förteckning över schakt Samtliga mått angivna i meter Schakt Storlek (m) Djup (cm) Beskrivning ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt. Objekt ,3 Torvlager 0,2. I botten lera ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,2 Vegetationsskikt 0,1. Mycket stenig morän ,2 Vegetationsskikt 0,1. Mycket stenig morän ,2 Vegetationsskikt 0,1. Mycket stenig morän ,2 Vegetationsskikt 0,1. Mycket stenig morän. 9 1,5 8 0,2 Vegetationsskikt 0,1. Gulbrun mjäla/lera ,2 Vegetationsskikt 0,1. Gulbrun mjäla/lera ,5 0,2 Vegetationsskikt 0,1. Mycket stenig morän ,3 Vegetationsskikt 0,1. Grå lera samt sten ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,2 Vegetationsskikt 0,1. Gulbrun morän, mycket stenigt ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lerig morän ,3 Vegetationsskikt 0,1. Grått svallgrus ,3 Vegetationsskikt 0,1. Grå svallad stenig morän ,3 Vegetationsskikt 0,1. Grå svallad morän samt grus och småsten ,2 Vegetationsskikt 0,1. Grå mo/morän ,2 Vegetationsskikt 0,1. Grå moig morän samt småsten ,2 Vegetationsskikt 0,1. Grå moig morän samt småsten ,2 Vegetationsskikt 0,1. Grå moig morän samt småsten ,3 Vegetationsskikt 0,1. Grå lera ,2 Vegetationsskikt 0,1. Brun lera. Enstaka sten och tegel ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel. sau rapport 2009:17 23

24 Schakt Storlek (m) Djup (cm) Beskrivning ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,2 Vegetationsskikt 0,1. Gulbrun småstenig morän ,2 Vegetationsskikt 0,1. Gulbrun småstenig morän ,3 Vegetationsskikt 0,1. Grå lera. Enstaka tegel ,3 Vegetationsskikt 0,1. Grå lera ,3 Vegetationsskikt 0,1. Grå lera ,2 Vegetationsskikt 0,1. Ändmorän, gulbrun småstenig morän ,3 Vegetationsskikt 0,1. Grå lera. Fd åker ,2 Vegetationsskikt 0,1. Grå lera samt småsten. Skogsmark ,2 Vegetationsskikt 0,1. Grå lera samt småsten. Skogsmark ,2 Vegetationsskikt 0,1. Grå lera samt småsten. Skogsmark ,2 Vegetationsskikt 0,1. Brungrå lera ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus. Sadelläge ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus. Sadelläge ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus. Sadelläge ,2 Vegetationsskikt 0,1. Gulbrunt svallgrus ,2 Vegetationsskikt 0,1. Gulbrunt svallsand/grus ,2 Vegetationsskikt 0,1. Gulbrunt svallsand/grus. 24 sau rapport 2009:17

25

26 En särskild arkeologisk utredning har utförts inom fastigheten Odlaren 1:13 som är beläget strax öster om Eskilstuna. Uppdraget har utförts av Societas Archaeologica Upsaliensis (SAU) på uppdrag av Fastighets AB LE Lundberg efter beslut av Länsstyrelsen i Södermanlands län. Vid utredningen framkom sju nya objekt varav tre utgör fornlämning. Objekt 1/RAÄ 629 är en grav som framkom vid schaktning i västra delen av det centrala området. Graven var anlagd på en moränkulle strax intill en torvmosse i söder. I övrigt var schaktningen resultatlös. Två rösen, objekt 2 och 3, påträffades vid inventeringen. Rösena var anlagda vid foten på berget med fornborgen (RAÄ 521). Vid inventeringen påträffades även fyra jordkällare, objekt 4 7. Dessa hör troligen ihop med en etablering i området under 1800 talet.
