GJUTMETODER. Ingemar Svensson. Del 2
|
|
|
- Sten Blomqvist
- för 7 år sedan
- Visningar:
Transkript
1 GJUTMETODER Ingemar Svensson Del 2
2 permanenta formar
3 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
4 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
5 Kokillgjutning
6 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
7 Statisk kokillgjutning A B Kokillhalvor Utstötare C D E
8 Statisk kokillgjutning
9 Statisk kokillgjutning Uppbyggnad av kokill vid statisk kokillgjutning
10 Statisk kokillgjutning
11 Statisk kokillgjutning
12 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
13 Vaggkokillgjutning
14 Vaggkokillgjutning
15 Vaggkokillgjutning
16 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
17 Lågtryckskokillgjutning A B C D
18 Lågtryckskokillgjutning
19 Kokillgjutning Sammanfattande egenskaper * Vid kokillgjutning av aluminiumlegeringar erhålls en högre hållfasthet än vid gjutning i sandform. Orsaken är den snabbare svalningen och därigenom ett mindre DAS-värde (dendritarmsavstånd) * Bättre måttnoggrannhet för färdigt gjutgods än vid gjutning i sandform beroende på den stabila formen * Delar som är tjockväggiga kan tillverkas trycktäta på ett säkrare sätt än vid pressgjutning
20 Kokillgjutning Sammanfattande egenskaper (forts) * Gjutstyckenas form kan tillåtas variera inom vida gränser eftersom kokillen (verktyget) kan delas på flera sätt * Till skillnad från pressgjutning är det möjligt att använda sandkärnor. Därigenom erhålls en större frihet vid formgivningen än vid pressgjutning
21 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
22 Pressgjutning
23 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
24 Pressgjutning Kallkammarpressgjutning
25 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
26 Pressgjutning Varmkammarpressgjutning A Rörlig verktygshalva Fast verktygshalva Insprutningsmunstycke Presskolv Varmhållningsugn B C
27 Pressgjutning Maskinuppbyggnad Kallkammarmaskin
28 Pressgjutning Maskinuppbyggnad Kallkammarmaskin
29 Pressgjutning Maskinuppbyggnad Kallkammarmaskin
30 Pressgjutning Maskinuppbyggnad Varmkammarmaskin
31 Pressgjutning Insc bild Volvo PG-gjuteri
32 Pressgjutning
33 Pressgjutning
34 Pressgjutning
35 Pressgjutning
36 Pressgjutning * En tekniskt mycket avancerad maskin * Hög produktivitet * God dimensionsnoggrannhet och ytjämnhet hos gjutgodset * Mycket tunnväggigt gjutgods kan gjutas * Mycket ringa efterbearbetning krävs. Eventuellt bearbetningstillägg kan hållas litet * Dyrbara formverktyg, vilket gör att metoden kräver långa serier, normalt minst detaljer.
37 Pressgjutning
38 Pressgjutning
39 Pressgjutning Låskraft - maskinstorlek Erforderlig låskraft beräknas enligt följande: L = f F där L = låskraft f = säkerhetsfaktor (normalt väljs f = 1,1-1,25) F = öppnande kraft
40 Pressgjutning Den öppnande kraften beräknas enligt följande: F = p A där F = öppnande kraft p = specifikt gjuttryck A = gjutstyckets (inkl ingjutssystemet) projicerade area i partplanet Normala gjuttryck (Al-legeringar): - Normalt gjutgods Mpa - Tekniskt gjutgods Mpa - Trycktätt gjutgods MPa
41 Pressgjutning
42 Pressgjutning Fylltider: Godstjocklek Fylltid 1,5 mm ms 2,0 mm ms 2,5 mm ms 3,0 mm ms

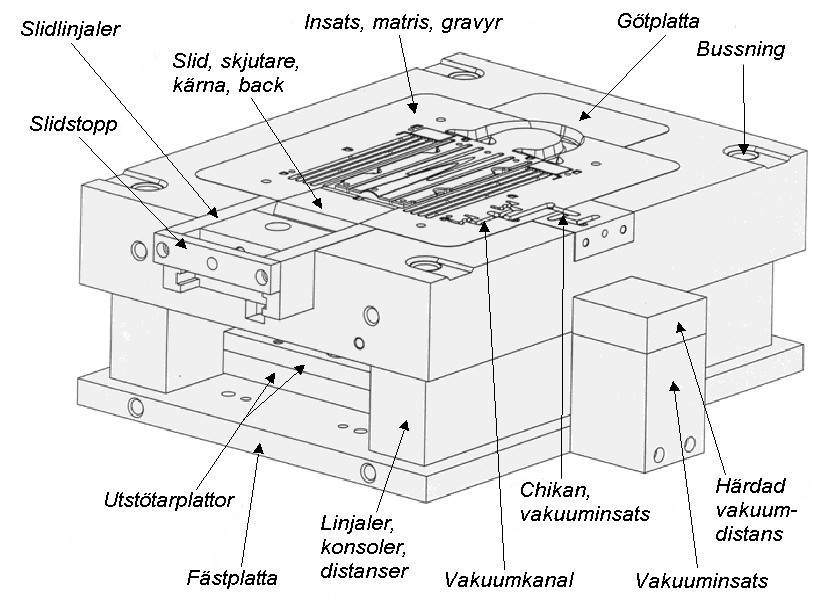

43 Pressgjutning
44 Pressgjutning Verktygslivslängd - Begränsande faktorer * Temperaturen Cu-leg 970 C 5-50 skott Al-leg 700 C skott Zn-leg 430 C skott * Termisk utmattning - kallsprickor - varmsprickor * Erosion - urspolning * Korrosion - pålödning
45 Pressgjutning Vakuumpressgjutning Princip: Luft och smörjmedelsgaser evakueras från formhåligheten innan injektion Fördelar: * Minskad mängd porositeter * Bättre formfyllning * Bättre ytor Nackdelar * Mer komplicerad teknik * Krav på mer noggrann driftskontroll
46 Pressgjutning
47 Squeezecasting Ett mellanting mellan lågtryckskokillgjutning och pressgjutning
48 Squeezecasting Fördelar: * Inga luftinneslutningar ger porfrihet som medger värmebehandling * Avsaknad av gjutsystem minskar kravet på flytbarhet, vilket ytterligare ökar legeringsalternativen * Högt metalltryck medför snabb stelning
49 Squeezecasting Svårigheter: * Ställer höga krav på metallkvaliteten. Annars nås ej möjliga fördelar * Snabb kylning kräver god verktygstemperering * Svårigheter med urluftning * Problem med doseringsnoggrannhet vid små metallmängder
50 Rheocasting Metallen består under gjutningen av en blandning av fast och smält fas Fördelar: * Ökad verktygslivslängd * Bättre dimensionsnoggrannhet * Ökad produktionstakt
51 Thixoformning * Thixo molding (gjutning utgående från granulat) * Thixocasting (gjutning i pressgjutmaskin) * Thixoforging (smide)

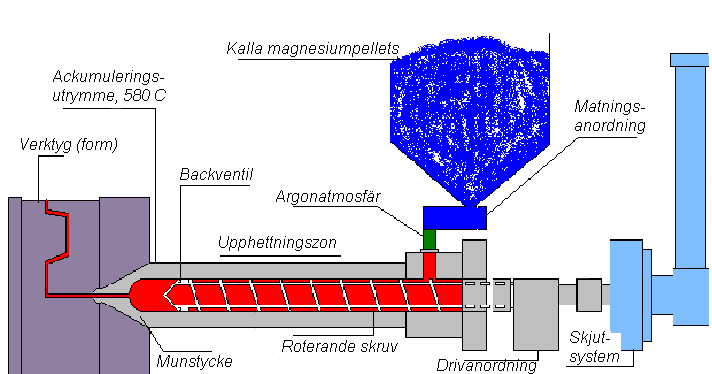

52 Thixomolding
53 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
54 Centrifugalgjutning
55 Centrifugalgjutning
56 Centrifugalgjutning
57 Råsandsformning Formning i självhärdande massor Flasklös formning Formmaterial Råsand alt härdad formmassa Råsand alt härdad formmassa sandform Hartsklädd sand Ren sand utan bindemedel Skalformning Vakuumformning Fullformsgjutning Härdad formmassa eller ren sand utan bindemedel engångsform Flaskformning Prototypgjutning gipsform Hartsklädd sand, keramiskt material alt gips Gips Gjutmetoder keramisk form Vaxursmältningsmetoden Shaw- och Unicastmetoderna Statisk kokillgjutning Keramiskt material Keramiskt material Material i formverktyg Stål, gjutjärn eller grafit Kokillgjutning Vaggkokillgjutning Stål eller gjutjärn Lågtryckskokillgjutning Stål eller gjutjärn permanent form Pressgjutning Kallkammarmetoden Varmkammarmetoden Stål Stål Centrifugalgjutning Gjutjärn, koppar eller stål Stränggjutning Koppar, gjutjärn, stål, aluminium, grafit beroende på gjutmetall
58 Stränggjutning
59 Stränggjutning
60 Samspel mellan gjutmetod och material
61 Gjutna material Gråjärn Segjärn Gjutjärn Kompaktgrafitjärn Aducerjärn Järn-kollegeringar Vitjärn Olegerat Gjutlegeringar Gjutstål Låglegerat Högleg. manganst. Rostfr. värmebest Mässingsleg. Icke järnmetaller Tungmetaller Lättmetaller Bronslegeringar Rödmetalleg. Zinklegeringar Aluminiumleg. Magnesiumleg. Titanlegeringar
62 Gjutgodsvikt sandform - Rå, torkad eller Obegränsad härdad form - Skalformning < 200 kg - Vakuumformning < 1000 kg - Fullformsgjutning < 10 ton keramisk form - Vaxursmältnings- < 40 kg metoden - Shawmetoden < 600 kg gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning < 25 kg < 100 kg < 40 kg < 1000 kg Obegränsad
63 Modellkostnad sandform - Rå, torkad eller Låg-medelhög härdad form - Skalformning Medelhög - Vakuumformning Medelhög - Fullformsgjutning Låg keramisk form - Vaxursmältnings- Medelhög metoden - Shawmetoden Medelhög gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning Medelhög Medelhög Hög Medelhög Medelhög
64 Ändringskostnad sandform - Rå, torkad eller Hög. Vid trähärdad form modell låg - Skalformning Medelhög - Vakuumformning Låg - Fullformsgjutning Låg keramisk form - Vaxursmältnings- Medelhög metoden - Shawmetoden Låg gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning Låg Medelhög Hög Medelhög Medelhög
65 Frihet vid formgivning sandform - Rå, torkad eller Stor härdad form - Skalformning Stor - Vakuumformning Stor - Fullformsgjutning Mycket stor keramisk form - Vaxursmältnings- Mycket stor metoden - Shawmetoden Stor gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning Mycket stor Begränsad Begränsad Låg Låg
66 Måttnoggrannhet sandform - Rå, torkad eller Måttlig - härdad form medelgod - Skalformning Medelgod - Vakuumformning God - Fullformsgjutning God keramisk form - Vaxursmältnings- Mycket god metoden - Shawmetoden God gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning God God Mycket god Medelgod God
67 Ytjämnhet sandform - Rå, torkad eller Måttlig till härdad form medelgod - Skalformning Mycket god - Vakuumformning God - Fullformsgjutning God keramisk form - Vaxursmältnings- Mycket god metoden - Shawmetoden God gipsform Kokillgjutning Pressgjutning Centrifugalgjutning Stränggjutning Mycket god God Mycket god Medelgod God
68 Minsta godstjocklek (mm) sandform - Rå, torkad eller 2-6 härdad form - Skalformning Vakuumformning 4 - Fullformsgjutning 5 keramisk form - Vaxursmältnings- 1-2 metoden - Shawmetoden 1-3 gipsform 1 Kokillgjutning 3-4 Pressgjutning 1 Centrifugalgjutning 5 Stränggjutning Diam 12
69 Seriestorlek sandform - Rå, torkad eller 1 - oändlig härdad form - Skalformning > Vakuumformning 1 - oändlig - Fullformsgjutning 1 - oändlig keramisk form - Vaxursmältnings- >100 metoden - Shawmetoden 1 - oändlig gipsform < 5000 Kokillgjutning > Pressgjutning >5000 Centrifugalgjutning > 50 Stränggjutning Kont strängar
70 Seriestorlek Tillverkat antal per år Endast vissa legeringar ej värmebehandlingsbara Ej sandkärnor Pressgjutning Kokillgjutning sandform 0,5 1, Godsvikt (Kg)
71 Prisjämförelse Detalj Modell/ Verktyg sandform 4D 2V Kokillgjutning 3D 8V Pressgjutning 2D 15V
72 Kriterier för val av gjutmetod vid Al-gjutning Insc bild Kriterier
