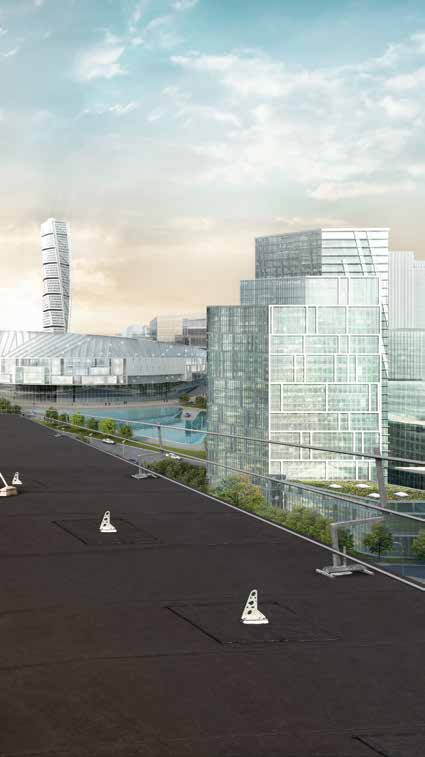

1 Icopal Ingen skyddar huset bättre. Produktkatalog 2016

2 Vi finns till FÖR DIG När du behöver hjälp, kontakta oss! Här får du snabbt svar på dina frågor, information om nya produkter, teknisk support eller hjälp med utbildningar om våra system och produkter. Vi är specialister som förstår dig och din verksamhet och fungerar som ett aktivt stöd för dig för att underlätta ditt dagliga arbete. Det ska vara enkelt att beställa varor från oss och du är garanterad pålitliga leveranser. Har du frågor eller vill ge oss tips på hur vi kan bli ännu bättre på service och support, tveka inte att kontakta oss! KONTAKTA OSS: Huvudkontoret i Malmö tel: mejl: info.se@icopal.com Kundservice tel: mejl: kundservice@icopal.se Monteringsanvisningar och produktdata hämtar du enkelt på icopal.se Vi som jobbar på Icopal: Kenneth Tommy Nicklas Hans Martin Niklas Roberto Peter Tobias Roger Patrick Roger Maria Natalija Ulf Birthe Göran Hans Ken Tobias Linda Caroline Bengt Johan Magnus Magnus Ann-Charlotte Jakob Ansvarig utgivare Icopal AB År Version Copyright Icopal AB Alla rättigheter förbehållna. Ingen del av denna publikation får publiceras utan tillstånd från Icopal. Vi reserverar oss för eventuella tryckfel. Innehållet i denna publikation är inte juridiskt bindande. 2

3 Icopal Produktkatalog 2016 INGEN SKYDDAR HUSET BÄTTRE Ända sedan starten 1915 har vi på Icopal funnits mitt i vardagen hos privatpersoner och företag som byggt eller renoverat allt från småhus till stora industrifastigheter. Med örat mot marken har vi tagit fram ett heltäckande sortiment av produkter som skyddar tak, väggar och golv från vädrets makter. Eftersom vårt nordiska klimat skiljer sig från resten av Europa, med stora temperaturskillnader över dygnet och stora årstidsskillnader från norr till söder, har vi också större krav på vad våra hus och fastigheter ska klara av. Det här är något vi på Icopal är väldigt medvetna om. Med stolthet kan vi därför säga att ingen skyddar huset bättre. Och vi gör det på goda grunder, eftersom hela vårt sortiment är anpassat för att ge tryggt skydd till både hus och byggnader i många år. VÅRA MERVÄRDEN OCH LÖFTEN SERVICE PRODUKTER KVALITET & MILJÖ STARKT SAMARBETE MED VÅRA KUNDER Hos oss finns engagerade specialister som förstår din verksamhet och vet vad som krävs i vårt nordiska klimat. Med hjärta och hjärna förser vi marknaden med produkter som skyddar hus och byggnader från vädrets makter och miljöpåverkan. INGEN SKYDDAR HUSET BÄTTRE Med oss får du de bästa förutsättningar för trygga hus och byggnader. Vi är världsledande när det gäller skyddande tätskikt och membran från golv till tak. Och än idag sker största delen av vår produktion av tätskikt i vår fabrik i Malmö. VI TAR ANSVAR IDAG OCH I FRAMTIDEN Sedan många år tillbaka är all vår tillverkning kvalitetscertifierad enligt ISO 9001 och miljöcertifierad enligt ISO Vi ser det som en självklar investering för framtiden. UTBILDNINGAR GARANTIER VI UTBILDAR, DU MÖTER RÄTT KOMPETENS Vi säkerställer att alla som arbetar med våra produkter vet vad de sysslar med. Därför utbildar vi regelbundet såväl Team Icopal-företagen som våra återförsäljare inom allt från produktkunskap och monteringsarbete till projektledning. GARANTERAT TRYGGT Högsta kvalitet och lång livslängd är grunden till våra generösa produktgarantier. Anlitar du Team Icopals entreprenörer får du även garantier på utfört arbete och tryggheten med fullgörandegaranti. 3

4 Våra senaste tillskott i sortimentet Nyheter! Nyheter i 2016 års produktkatalog: Seal-a-leak reparationskit. Flexisteel, underlagsduk med förstärkt UV-beständighet. Monarperm PRO underlagsduk med förstärkt UV-beständighet. Uppstigningsluckor med akrylkupol. Icoklister 0,3 l, skarv- och detaljklistring av underlagstäckning. Asfaltslim, skarv- och detaljklistring av asfaltsbaserad takpapp. Flytande tätskiktssystem, Enduroflex och ProfiDicht. Vill du veta mer? Ladda ned våra produktblad direkt från icopal.se. Där hittar du även monteringsanvisningar och broschyrer. Teknisk dokumentation finns på Förkortningar i produktkatalogen Kvalitetsbeteckningar enligt AMA Hus. Tätskiktstyp anges med bokstavskod och totalvikt/m 2. (Ex: YAP 2200 = ytbelagd, asfaltimpregnerad polyesterfilt med totalvikt 2200 g/m 2 ) A: Asfaltimpregnerad C: Cellulosapapp E: SBS-modifierad bitumen M: Mineralfiberfilt (stommaterial) P: Polyesterfilt eller polyesterväv (stommaterial) S: Ytbelagd med asfalt samt ena sidan skyddsbelagd med mineralmaterial Y: Ytbelagd med asfalt SBS: Står för Styren Butadien Styren. En termoplastisk elast som ger bitumen egenskaper som passar för vårt nordiska klimat. 4

5 Icopal Produktkatalog 2016 INNEHÅLL INNEHÅLL 1. Underlagsprodukter...6 Underlagstäckning...6 Underlagsduk...7 Frihängande underlagsduk Yttertak...10 Takpapp...10 Shingel...12 Quadro by Icopal taksystem...14 Decra taksystem, takpanna Exponerade tätskikt...37 Tätskiktssystem Mono...37 Takduksystem Monolight NXT...38 Tätskiktssystem Top & Base SV...39 Tätskiktssystem Top & Base KL...40 Tillbehör för bitumentätskikt...40 Tätskiktssystem Monarplan FM...43 Monarplan FM Tillbehör...44 Flytande tätskikt Inbyggda tätskikt...49 Tätskiktssystem Membrane...49 Tätskiktssystem Base KL...50 Tillbehör...51 Terrassbrunn TG Byggkem...53 Primers, fuktisolering och detaljtätning...53 Fogmassa och klister...53 Underhållsprodukter och färg Takavvattning...55 Ränna 100 mm/rör 75 mm & tillbehör...55 Ränna 125 mm/rör 90 mm & tillbehör Beslag och plåtar...64 Överbleck...64 Underbleck...65 Övriga plåtar och beslag...66 Takbeslag...66 Icopal Vilfa byggtejp Brandgasventilation och takljus...68 Svitaprodukter...68 Svita - System för brandgasventilatorer i tak...68 Tillbehör till System Sky Vent och Smoke Vent...71 Brandgasventilator med två lock, Clear Vent-2L och UPP-2L...72 Tillbehör till Clear Vent-2L och UPP-2L...72 Uppstigningslucka och inspektionslucka...74 Svita Takljuskupoler Väggar...79 Luft- & ångspärr...79 Vindskydd...80 Ångbroms...80 Tillbehör till luft- & ångspärr, vindskydd och ångbroms...81 Syllisolering Mellangolv...83 FONDA Special (fuktspärr för golv inomhus)...83 Stegljudsisolering Dränering och isolering i mark...84 Fuktspärr...84 Anläggningsmembraner Trädgårdsmiljö...87 Trädgårdssten Väderskydd och skydd under byggtiden...88 Monarflex MultiCover Presenningar...88 Monarflex Ställningsskydd...88 Golvskyddspapp Leverans- och betalningsvillkor samt övriga villkor...91 Leveransvillkor

6 1. Underlagsprodukter Underlagstäckning (Vattenavledande skikt av byggpapp för renovering och nyproduktion) Micoral YAM 2000 Micoral YAM 2000 används spikad på underlag av trä som byggpapp under tätskikt (AMA Hus, kap JSB.1). Den har en stomme av glasfiberfilt som är impregnerad och belagd med asfalt. Under- och översida är sandbeströdd. Exponeras för UV-ljus max 2 månader. Ånggenomgångsmotstånd ca 3000x10 3 s/m eller Sd 75 m. Ytterkanterna är försedda med folieremsor som avlägsnas i samband med läggningen. Man erhåller då förband med asfalt mot asfalt i längsgående skarvar så att ingen extra klisterasfalt erfordras. Vid kylig väderlek bör överläggen värmas för att aktivera klisterytorna. Artikel Beskrivning Kvalitets beteckning Micoral med klisterkant Täckande bredd 62 cm Format m Vikt ca kg/rulle Rullar per pall EAN YAM x0, Macoflex YAP 2200 Macoflex YAP 2200 används spikad på underlag av trä som vattenavledande underlag under överläggsplattor och liknande (AMA Hus 11, kap JSC.1). Macoflex har en stomme av polyesterfilt med hög brottöjning och draghållfasthet. Stommen är impregnerad och belagd med asfalt. Ytterkanterna är försedda med folieremsor som avlägsnas i samband med läggningen. Man erhåller då förband med asfalt mot asfalt i längsgående skarvar så att ingen extra klisterasfalt erfordras. Vid kylig väderlek bör överläggen värmas för att aktivera klisterytorna. Exponeras för UVljus max 3 månader. Ånggenomgångsmotstånd ca 3000x10 3 s/m eller Sd 75 m. Elastoflex YEP 2500 Elastoflex YEP 2500 används spikad på underlag av trä som vattenavledande underlag under överläggsplattor och liknande (AMA Hus 11, kap JSC.1). Elastoflex rekommenderas särskilt vid montering vintertid, vid lång exponering innan yttäckning sker samt under planplåt. Produkten har en stomme av polyesterfilt som är impregnerad och belagd med asfalt med tillsats av av polymerer (SBS). Såväl under- som översidan är belagd med sand. De starka klisterkanterna är försedda med skyddsfolie som avlägsnas i samband med läggningen för att erhålla ett klisterförband. Exponeras för UV-ljus max 4 månader. Ånggenomgångsmotstånd ca 4000x10 3 s/m eller Sd 100 m. Artikel Beskrivning Kvalitets beteckning Macoflex med klisterkant Täckande bredd 62 cm Elastoflex med klisterkant Täckande bredd 62 cm Format m Vikt ca kg/rulle Rullar per pall EAN YAP x0, YEP x0,

7 Icopal Produktkatalog 2016 Underlagsduk (Vattenavledande skikt av duk för renovering och nyproduktion) Icopals underlagsdukar är åldringsbeständiga och diffusionstäta vattenavledande skikt som är tillverkade i Sverige för våra byggkonstruktioner och vårt ombytliga klimat. De uppfyller kraven enligt AMA Hus, kap JSC.61. Flexilight-dukarna används på underlag av trä under alla läktade överläggsplattor, dvs betong- eller Decrapannor och profilerad plåt, men även under shingel. Vid läggning av planplåt rekommenderas Flexisteel eller Flexilight PRO. Obs! Dukarna är belagda med en filt av polypropen och ska ej användas under svetsbara tätskikt. För denna tillämpning rekommenderas Micoral YAM Artikel Beskrivning Vikt g/m ) Flexisteel YEP 1800 Täckande bredd 92 cm Flexilight PRO Täckande bredd 112 cm Flexilight PRIMA Täckande bredd 112 cm Flexilight BAS Täckande bredd 92 cm 1 Lanseras våren Format m Vikt ca kg/rulle Rullar per pall EAN x x1,2 22, x1, x1 17, Flexisteel YEP 1800 Flexisteel är en extra tålig underlagsduk som med sin UV-beständighet är särskilt lämpad att användas under bandtäckning/ planplåt eller lertegel. Duken klarar taklutningar ned till 3 och kan exponeras för UV-ljus i upp till 12 månader. Den är helt sandfri. Flexisteel har starka, självhäftande klisterkanter av asfalt i båda sidor och kan monteras med dold eller synlig infästning på underlag av trä som vattenavledande skikt enligt kraven i AMA Hus JSC.61. Ånggenomgångsmotstånd ca Zv 4000x10 3 s/m eller Sd 100 m. Flexilight PRO Flexilight PRO kan användas på taklutningar ända ned till 3. Produkten är sandfri med en materialvikt på 750 g/ m 2. Flexilight PRO har en utformning med 1,20 m breda våder som ger snabb läggning. Materialsammansättningen gör den följsam att jobba med även vid kall väderlek, med självhäftande klisterkanter av bitumen i båda sidor som ger ett extra starkt förband. Stommen är impregnerad och belagd med asfalt med tillsats av termoplastisk elast som ger en tålig produkt med självläkande egenskaper. Exponeras för UV-ljus i max 3 månader. Ånggenomgångsmotstånd ca Zv 2200x10 3 s/m eller Sd 58 m. -märkt godkännandebevis SC Flexilight PRIMA Flexilight PRIMA kan användas på taklutningar ned till 6 och har liksom PRO 1,20 m breda våder som ger få skarvar och rationell montering. Duken har starka, självhäftande klisterkanter av asfalt i båda sidor och är helt sandfri. Stommen är impregnerad och belagd med asfalt med tillsats av polymer (SBS) som gör produkten smidig att hantera och lägga. Exponeras för UV-ljus i max 2 månader. Ånggenomgångsmotstånd ca Zv 2200x10 3 s/m eller Sd 58 m. Flexilight BAS Flexilight BAS kan användas vid minst 6 taklutning. Den 1 m breda våden har en klisterkant av bitumen i kombination med en folierad infästningskant. Uppbyggnaden ger en klibb- och sandfri arbetsmiljö under monteringen. Exponeras för UV-ljus i max 2 månader. Ånggenomgångsmotstånd ca Zv 2200x10 3 s/m eller Sd 58 m. Läs mer om våra underlagsdukar på vår produktsida! 7

8 Kondensskydd under plåtdetaljer YEP Plåtrems används som kondensskydd under takbeslag, t ex fotplåtar, vid avslut på fasade reglar och vid övertäckning på krön. Lämpar sig även för svetsning av tätskikt då den har en foliebelagd ovansida. Undersidan är sandad. Artikel Beskrivning Format m YEP Plåtrems För fotplåt och detaljer YEP Plåtrems För fotplåt och detaljer Vikt kg/rulle Rullar per pall EAN 15x0, x0,50 16, Tillbehör till Underlagstäckning och Underlagsduk Artikel Användningsområde Icoklister Klistring vid överlapp och detaljer Se Byggkemiska produkter sid 53 Icoflux Primer Primning av plåtbeslag Icopal Takavvattning Vattenavrinning Se Takavattning sid 55 Beslag och plåtar Skydd mot inträngande fukt och kondens Se Takbeslag sid 64 Gummistos Genomföringar Se Taktillbehör sid 42 Pappkniv IcoAir Ventilationsstos Ventilation av luftspalt i tak och vindsutrymme Se Tillbehör Frihängande underlagsduk sid 9 Frihängande underlagsduk Våra underlagstak är avsedda som vattenavledande skikt under överläggplattor (t ex Icopal Decra takpannor, tegel- eller betongpannor och profilerad plåt). Används på tak med minst 14 lutning. Miratec Miratec är en åldringsbeständig, vattentät och genomtrampningssäker frihängande underlagsduk. Den består av en stark polypropenväv som är belagd med SBS-modifierad bitumen och en polyetenfolie. Testad av SP avseende genomtrampningsskydd. Ånggenomgångsmotstånd ca 4500 x 10 3 s/m eller Sd 112,5 m. Artikel Beskrivning Vikt g/m 2 Format m Vikt kg/rulle Rullar per pall Miratec x1, EAN Monarfol Takfolie Monarfol Takfolie är en lätt frihängande underlagsduk som är åldringsbeständig, vattentät och genomtrampningssäker. Den är uppbyggd av UV-stabiliserad LD-polyeten som armerats med polyestertrådar. Testad av SP avseende genomtrampningsskydd. Ånggenomgångsmotstånd ca 4300 x 10 3 s/m eller Sd 107,5 m. Artikel Beskrivning Vikt g/m 2 Format m Vikt kg/rulle Rullar per pall Monarfol Takfolie Klar x1,32 9, x1,32 18, x EAN 8

9 Icopal Produktkatalog 2016 Monarperm PRO Monarperm PRO är en diffusionsöppen frihängande underlagsduk som är åldringsbeständig, vattentät och genomtrampningssäker. Den består av en stark polyesterfilt med en vattentät men samtidigt diffusionsöppen beläggning av polyuretan. Ytan består av en stark polypropenfilt. Tack vare de diffusionsöppna egenskaperna kan underlagsduken läggas direkt mot isoleringen utan krav på ventilerad luftspalt. Produkten är försedd med självhäftande klisterkanter för ett lufttätt montage. Testad av SP avseende genomtrampningsskydd. Ånggenomgångsmotstånd <12x10 3 s/m eller Sd 0,3 m. 1 Artikel Beskrivning Format m Vikt g/m 2 Vikt kg/rulle Rullar per pall Monarperm PRO 25x1, EAN Tillbehör Artikel Beskrivning Användningsområde Antal/ förp Flera Icopal Butyltape Självhäftande åldringsbeständigt tätningsband av butyl. -märkt och typgodkänd. Godkännandebevis SC Tejpning av underlagsduk vid anslutningar. EAN Se Skarvband sid Monarfol MonarTens För att säkerställa underlagsdukens nedhäng mellan takstolarna samt minska dess rörelser vid blåst IcoAir Ventilationsstos Ventilation av luftspalt i tak och vindsutrymme. Kan monteras på fast eller frihängande underlag. Fungerar för montage under- eller ovanifrån på frihängande underlag. Kan också monteras på befintligt tak. Flera Gummistos För tätning av genomföringar Se sid 42 Läs mer om Monarperm PRO på vår hemsida! 9

10 2. Yttertak Takpapp Icopal takpapp är ett modernt yttertak som skyddar byggnaden från väder och vind i många år. Med sin skifferbelagda yta passar takmaterialet in utseendemässigt i de flesta miljöer och byggnadsstilar och kan användas på nästan alla tak*. Takpappen ger stora arkitektoniska möjligheter tack vare sin smidighet och är också ett bra alternativ på takkonstruktioner som inte klarar att bära tegel- eller betongpannor. Icopals kallklistrade takpapp har starka och säkra klisterkanter, vilket innebär snabb och enkel montering utan svetsning för både byggare och gör-det-självare. TopSafe används på underlagstäckt träpanel (här rekommenderas Micoral YAM 2000 enligt AMA Hus eller ovanpå gammal takpapp. TopSafe 3 klarar taklutningar ända ned till 3, dvs. 5,5 cm/m. Klisterkanterna på 3 -modellen är exceptionellt starka med optimala egenskaper för vattentäthet och temperaturprestanda. Därför lämnar vi också 10 års produktgaranti! Med TopSafe 3 är monteringen extra snabb och enkel för dig som spikar för hand. Den självhäftande klisterkanten är skyddad av en perforerad folie som ger vägledning för spikmönstret och kan sitta kvar medan man spikar och passar in nästa våd. TopSafe 6 TopSafe 6 är en hållbar takpapp med yta av naturskiffer från Grythyttan. För alla ventilerade, kalla tak ned till 6 taklutning. * Kravet är att taket inte har för låg lutning eller försvårande detaljer som rörgenomföringar, kupoler, etc. För sådana tak rekommenderar vi att en auktoriserad takentreprenör gör jobbet med en svetsbar produkt. TopSafe 14 är ett hållbart alternativ när taket är lite brantare, minst 14 lutning, 25 cm/m. TopSafe 14 finns i två kulörer; med naturskiffer från Icopals skifferverk i Grythyttan, och med gnistrande kristallsvart yta. TopSafe 3 Kolsvart TopSafe 3 Tegelröd TopSafe 6 Skiffergrå TopSafe 14 Skiffergrå TopSafe 14 Kristallsvart Artikel Beskrivning Kvalitetsbeteckning Kulör Format Vikt Rullar EAN m kg per pall TopSafe 3 SBS 4100 Kolsvart 7 x Täckande bredd 90 cm. Lägsta användningstemperatur +10 C. SBS 4100 Tegelröd 7 x TopSafe 6 Täckande bredd 90 cm. Lägsta användningstemperatur +10 C TopSafe 14 Täckande bredd 62 cm Lägsta användningstemperatur +15 C. SBS 4100 Skiffergrå 7 x SBS 3800 Skiffergrå 10 x 0, SBS 4100 Kristallsvart 8 x 0,

11 Icopal Produktkatalog 2016 Tillbehör till Takpappsprodukter och Shingel Beskrivning Format mm Fotplåt b=145 mm, h=50 mm b=145 Priser och ytterligare info Se Beslag och plåtar sid 64 h=50/70 YEP Plåtrems För fotplåt och detaljer 15x0,33 15x0,50 Vattbrädesbeslag 105 h=25 b=105 Se Kondensskydd under plåtdetaljer sid 8 Se Beslag och plåtar sid 64 2 Vattbrädesbeslag 140 h=25 b=140 Stegsäkring Svart Se Decra sid 20, 28 Glidskydd för stege Icopal Taklim Se Byggkemiska produkter sid 53 Icopal Asfaltlim Pappkniv Se Taktillbehör sid 42 Vilfa Detalj För tätning vid detaljer på takytor Nockventilation 1000 mm Röd Svart Röd Se sid 19, 27 Se sidan 14 11

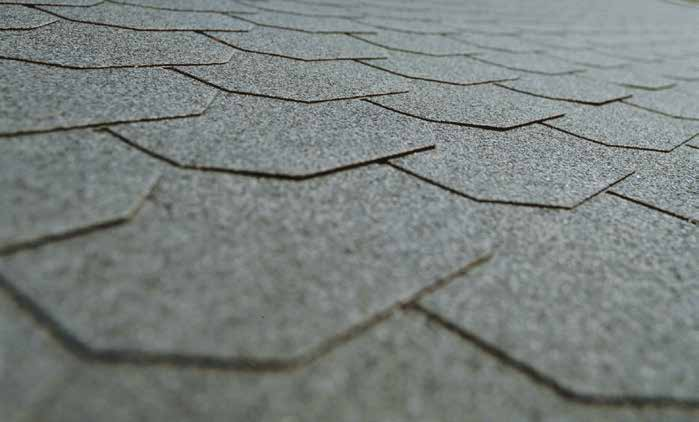

12 Shingel Icopal Shingel är ett karaktärsfullt yttertak av formskurna plattor som enkelt kan läggas även på tak med spännande vinklar eller med en konstruktion som inte kan bära högre viktbelastning. Plattorna har en stomme av mineralfiberfilt som belagts med krossad naturskiffer på ytan. Icopal Shingel läggs på underlagstäckt träpanel med taklutning. Till samtliga modeller finns fot- och nockplattor samt tätskikt för detaljintäckning med matchande utseende och kulör. Skyddsfolier Icopals shingelplattor i modellerna Plano PRO och Typ K har limytor på ovansidan vilket underlättar läggningen. Plastfolien på undersidan av shingelplattorna ska sitta kvar vid läggning. Fot- och nockplattornas folie ska däremot avlägsnas vid montering. Plåtar, klister och pappkniv, se tabell fg sida. Rekommenderad underlagstäckning är Macoflex YAP 2200 eller underlags dukarna i Flexilight-sortimentet. För kompletterande klistring och detaljtäckning används Icopal Taklim eller Asfaltlim. Utrymmet under träpanelen skall vara väl ventilerat. Icopal Shingel uppfyller norm EN 544 och är CE-märkt. Plano PRO Grafitsvart Shingel Plano PRO Plano PRO Tegelröd Typ K Kolsvart Artikel Beskrivning Kulör Format m Shingel Plano PRO Vikt kg/paket Täckande yta/paket Antal EAN paket/pall Grafitsvart 1x0,32 22,8 3 m Tegelröd plattor/paket Plano PRO Combi fot/nockplattsvart* Grafit- 10 bitar 1 23 Fot= á 1x0,5 lpm Tegelröd Nock=10 lpm vid cm överlapp 1 Ett paket Fot och Nockplatta består av 10 bitar som vid användning i nock delas i vardera tre plattor. Nockplattornas mått är 0,33 x 0,5 m. Detaljintäckning till Plano PRO Artikel Beskrivning Kulör TopSafe 14 Kristallsvart* Se TopSafe 14 sid TopSafe 3 Tegelröd Se TopSafe 3 sid 10 * Shingel Plano PRO Grafitsvart och TopSafe 14 Kristallsvart har samma kulör och kan kombineras trots olika färgbenämningar. Se övriga tillbehör, sid

13 Icopal Produktkatalog 2016 Typ K Artikel Beskrivning Kulör Format m Shingel Typ K Vikt kg/rulle Täckande yta/paket Antal EAN paket/pall Kolsvart 1 x 0, ,55 m plattor/paket Typ K fot/nockplatta Kolsvart 10 bitar 1 á 1x 0,5 22 Fot=10 lpm Nock=12 lpm Ett paket Fot och Nockplatta består av 10 bitar som vid användning i nock delas i vardera tre plattor. Nockplattornas mått är 0,33 x 0,5 m. Detaljintäckning till Typ K Artikel Beskrivning Kulör Format m Vikt kg/rulle TopSafe 3 Kolsvart 7 x 1 30 Se Takpapp sid 10 Se övriga tillbehör, sid

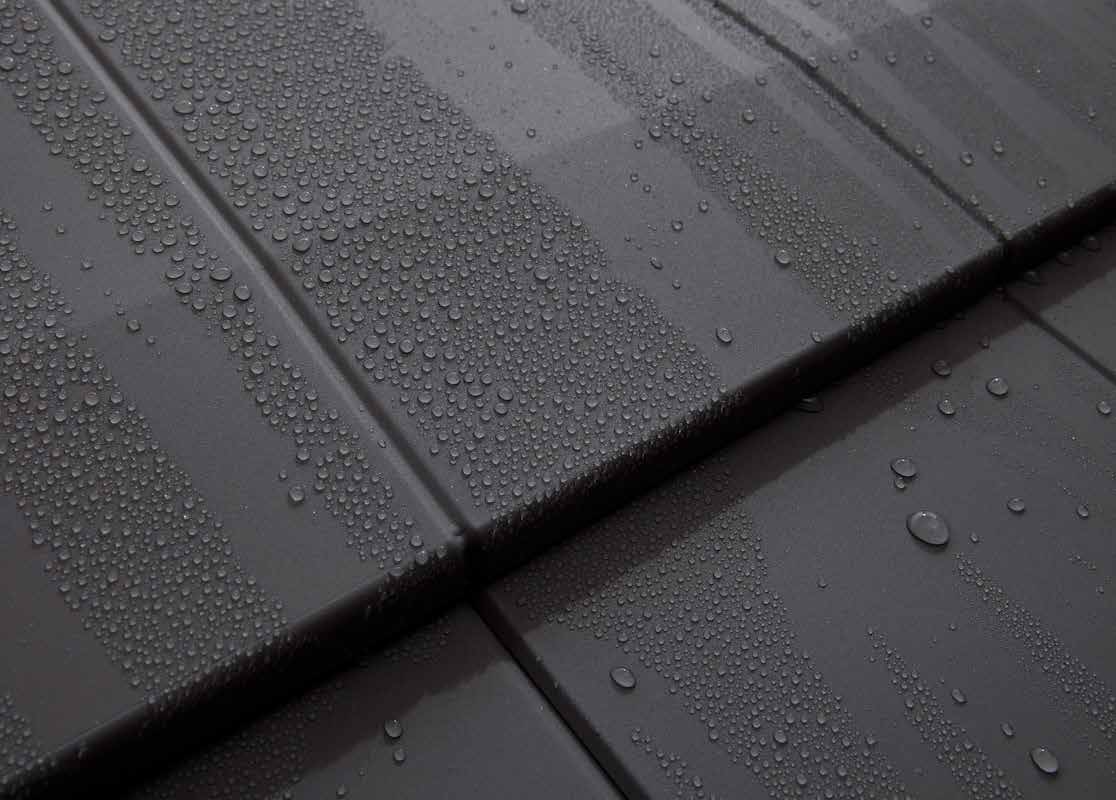

14 Quadro by Icopal taksystem Quadro by Icopal är ett designtak med rena linjer av formpressad 0,75 mm stålplåt. Uppbyggnaden består av flera skyddslager av aluzink, epoxi och polyester som skyddar mot rost. Den kraftiga, matta, grafitgrå lackeringen är slagfast med god färgbeständighet. Quadro klarar 21 KN/m 2 snölast, (2100 kr/m 2 ). För Quadro by Icopal taksystem gäller 30 års garanti. Minsta taklutning 14. Quadro by Icopal Takpanna & nock Artikel Beskrivning/Produktdata Förpackning EAN 25482* Quadro by Icopal Takpanna grafitsvart. Format 1293 x 419 mm. Täckande yta 1250 x 399 mm = 0,5 m 2 = 3,6 kg 1 m 2 = 2 pannor = 7,2 kg 200 st per pall * Quadro by Icopal Nockpanna Rak, grafitsvart. Längd 1250 mm. Täcker 1150 mm Bredd 120 mm 10 st mm Quadro by Icopal Ventilation Artikel Beskrivning/Produktdata Förpackning EAN 26258* Nockventilation Längd 1m. Används tillsammans med nockpanna rak 120 mm när taket inte har gavelspetsventilation. Luftningskapacitet 2x85m mm 12 st * Quadro by Icopal Utluftningshuv, grafitsvart. För taklutningar Avsedd för frånluft eller avloppsluftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø160 mm. Styckvis * Quadro by Icopal Ventilationspanna Plan modell, grafitsvart Styckvis Tätningsband, triangelformat Vid nockventilation samt vinkelränna. Med klisterkant. Diffusionsöppet. 25 st * Beställningssortiment Beställningssortiment *Leveranstid ca 3 veckor. Ej retur. 14

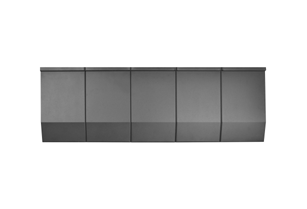

15 Icopal Produktkatalog 2016 Quadro by Icopal Raka beslag Artikel Beskrivning/Produktdata Förpackning EAN 25724* Fotstycke 55, grafitsvart. Längd Täcker 1150 mm. För nyproduktion * Fotstycke 95, grafitsvart. Längd Täcker 1150 mm. För renovering av befintligt tak * Intäckningsprofil, grafitsvart. Längd Täcker 1150 mm. För avslutning mot vägg utan infäst spår. 9 mm 26 mm 51 mm 55 mm 9 mm 9 mm 26 mm 51 mm 95 mm 9 mm 1250 mm 1250 mm 10 st st st * Murintäckningsprofil, grafitsvart. Längd Täcker 1150 mm. För anslutning till murad vägg * Löskant, grafitsvart. Längd Täcker 1150 mm. För anslutning mot vägg med infällning i bruksfog mm 10 st st Vinkelränna Försänkt, svart. Längd 2000 mm, Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st Quadro by Icopal Profilerade sido- och gavelbeslag Artikel Beskrivning/Produktdata Förpackning EAN 25940* 25939* Quadro Sidointäckning, grafitsvart. Längd Täcker 1150 mm vänster höger vänster Left Right höger 10 st * 25923* 25910* 25911* Quadro Vindskivebeslag grafitsvart. Längd Täcker 1150 mm, 3 pannrader. För gavel med vindskiva. vänster höger Quadro Gavelavslutning grafitsvart. Längd Täcker 1150 mm, 3 pannrader. För gavel utan vind skiva och vid renovering av befintliga tak. vänster höger * Beställningssortiment 10 st 10 st Beställningssortiment *Leveranstid ca 3 veckor. Ej retur. 15

16 Infästning, bearbetning & reparation Artikel Beskrivning Förpackning EAN 16411* Quadro by Icopal Reparationssats, grafitsvart Skruv, svart. 0 4,2 mm, längd 35 mm. Belagd med typgodkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår. Styckvis st/pkt Maskinspik BeA, svart. Rakbandad 27, varm förzinkad och lackerad. Åtgång 10 st/m st/pkt * Pannsax Styckvis * Beställningsvara, leveranstid 3 veckor. Ej retur. Lämpliga verktyg vid bearbetning av Quadro by Icopal takpannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet Artikel Beskrivning/Produktdat Förpackning EAN Takstege, svart. Längd 900 mm, stegbredd 405 mm. Varje modul består av tre steg. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN Styckvis Monteringssats till takstege, svart Styckvis Innehåller fästjärn, bult- och mutter sats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, svart. Glidskydd för stege. Styckvis

17 Icopal Produktkatalog 2016 Decra taksystem, takpanna Takpanna av formpressad 0,45 mm stålplåt vars stomme är ytbehandlad med aluzink, epoxi och polyester. Decrapannan har ett smidigt format som underlättar transport och hantering. Fyra infästningspunkter per panna gör taket stormsäkert och minimerar tillsammans med formatet risken för spänningar i materialet vid temperaturväxlingar. Vikten är bara en sjättedel av betongpannans. Ändå är Decra extremt tåligt. Icopal ger 30 års garanti på Decra takstystem, vilket omfattar avskalning av ytbeläggningen och genomrostning. Decra Classic Takpanna Decra Classic har en stomme av stål och en yta av sten. Den stenbelagda ytan ger ett stilrent tak som passar bra in i den nordiska byggtraditionen och den sträva ytan förhindrar snöras och ljud från hagel eller regn. Minsta taklutning 10. Artiklar markerade med * är beställningssortiment med 3 veckors leveranstid. Ej returer. TEGELRÖD 2 Artikel Beskrivning/Produktdata Förpackning EAN Classic Takpanna Täckande yta 1260 x 369 mm 1 m 2 = 2,16 pannor = 6,7 kg 1 panna = 0,46 m 2 = 3,1 kg Per pall 320 st Classic Reparationssats. Bestående av 500 g stengranulat och 250 g akryl Decra Classic nock samt tillbehör Artikel Beskrivning Produktdata Förpackning EAN Nockpanna, Rund Till nock och valmnock. Nyttolängd 400 mm. 2,5 st/lpm 25 st/ förpackning TEGELRÖD Ändnockpanna, Rund Nockpanna med täckt gavel. Nyttolängd 400 mm. start slut Böjd valmavslutning till valmnock. Startände. Nyttolängd 410 mm. 10 st/ förpackning 2 st/ förpackning T-Nockpanna, Rund Anslutning av vinkelutbyggnad i nock. 1 st/ förpackning Flera* Grennockpanna start/slut 25 gr, 30 gr, 40 gr 2 st/ förpackning * Nockpanna Rak Täcker 1150 mm. B = 120 mm B = 180 mm 10 st/förp *Beställningsvara. Leveranstid 3 veckor. Ej retur. 17

18 Decra Classic granulerade beslag Artikel Beskrivning/Produktdata Förpackning EAN Fotstycke 55 För nyproduktion. Täcker 1200 mm. 10 st/förp TEGELRÖD Fotstycke 95 För renovering på befintligt tak. Täcker 1200 mm. 10 st/förp Intäckningsprofil Täcker 1150 mm. 10 st/förp Murintäckningsprofil För anslutning till murad vägg. Täcker 1150 mm. 10 st/förp Löskant För anslutning mot vägg med infällning i bruksfog. Täcker 1150 mm. 10 st/förp Plan Platta För detaljintäckning mm x 370 mm. 1 st/förp Decra Classic profilerade och granulerade beslag Artikel Beskrivning/Produktdata Förpackning EAN Sidointäckning Täcker 3 pannrader (= 1100 mm). profilerad vä profilerad hö 10 st/förp TEGELRÖD Vindskiva För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm). profilerad vä profilerad hö 10 st/förp Gavelavslutning För gavel utan vindskiva och vid renovering av befintliga tak. Täcker 3 pannrader (= 1100 mm). profilerad, vä profilerad, hö 10 st/förp

19 Icopal Produktkatalog 2016 Decra Classic Ventilation Artikel Beskrivning/Produktdata Förpackning EAN Ventilationshuv 110 För taklutningar Avsedd för frånluft eller avloppsluftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø110 mm. Levereras med Flexslang. 1 st/förp TEGELRÖD Ventilationshuv st/förp För taklutningar Avsedd för anslutning till imkanal från köksfläkt. Tillverkad av slagfast och UV-beständig polystyren. 300 mm långt fabriksmonterat spirorör Ø160 mm för anslutning till imkanalen. Röret är isolerat med obrännbar mineralullsisolering Underbeslag till ventilationshuv st/förp Underbeslag till ventilationshuv st/förp Övriga tillbehör Artikel Beskrivning/Produktdata Förpackning EAN Nockband röd Vid ventilerad nock. Tätar och luftar. Täcker 1 m Nockbeslag Används tillsammans med nockband för att skapa en luftad nock. Justerbar i höjd 35 mm. Bredd i öppning 50 mm. Åtgång 1 st/lpm. 1 st/förp st/förp TEGELRÖD Tätningsband, rektangulär Med klisterkant, diffusionsöppet. Vid rak nock samt vid förkortad panna, t ex Mansardtak, utskjutande tak. 25 st/förp Vindskivebeslag T2 55, röd a = 65, b = 55, c = 0 10 st/förp Vinkelränna Försänkt, röd Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st/förp Tätningsband, triangulärt. Vid vinkelränna. Med klisterkant. Diffusionsöppet. 25 st/förp Vilfa Detalj. Självhäftande butylband 5 x 0,30 m, med crepad alufolie på ovansidan. För tätning vid detaljer och genomföringar på takytor. UV-resistent. Klarar låga temperaturer och frost. 4 st/förp

20 Montering TEGELRÖD Artikel Beskrivning,/Produktdata Förpackning EAN Decra Skruv. Röd. Ø 4,2 mm, längd 35 mm. Belagd med typ0godkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår Decra maskinspik BeA, röd. Rakbandad 27, varm förzinkad och lackerad, åtgång 10 st/m * Decra Pannsax. För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) 250 st/förp st/förp st/förp *Beställningsvara. Leveranstid 3 veckor. Ej retur. Lämpliga verktyg vid bearbetning av Decra pannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet TEGELRÖD Artikel Beskrivning/Produktdata Förpackning EAN Takstege, röd. Varje modul består av tre steg. Längd 900 mm, stegbredd 405 mm. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN modul/ förp Monteringssats till takstege, röd. Innehåller 1 sats/förp fästjärn, bult- och muttersats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, röd. Glidskydd för stege 1 st/förp

21 Icopal Produktkatalog 2016 ANTIKRÖD Decra Classic Takpanna Artikel Beskrivning/Produktdata Förpackning EAN Classic Takpanna Täckande yta 1260 x 369 mm 1 m 2 = 2,16 pannor = 6,7 kg 1 panna = 0,46 m 2 = 3,1 kg Per pall 320 st Classic Reparationssats. Bestående av 500 g stengranulat och 250 g akryl Decra Classic nock samt tillbehör Artikel Beskrivning Produktdata Förpackning EAN Nockpanna, Rund. Till nock och valmnock. Nyttolängd 400 mm. 2,5 st/lpm 25 st/förp ANTIKRÖD Ändnockpanna, Rund. Nockpanna med täckt gavel. Nyttolängd 400 mm. start slut 10 st/förp Böjd valmavslutning till valmnock. Startände Nyttolängd 410 mm. 2 st/förp T-Nockpanna, Rund Anslutning av vinkelutbyggnad i nock. 1 st/förp Flera* Grennockpanna start/slut 25, 30, 40 start och slut 2 st/förp * Nockpanna Rak Täcker 1150 mm. B = 120 mm B = 180 mm 10 st/förp * Beställningsvara. Leveranstid ca 3 veckor. Ej returer. 21

22 Decra Classic granulerade beslag Artikel Beskrivning/Produktdata Förpackning EAN Fotstycke 55 För nyproduktion. Täcker 1200 mm 10 st/förp ANTIKRÖD Fotstycke 95 För renovering på befintligt tak. Täcker 1200 mm 10 st/förp Intäckningsprofil Täcker 1150 mm 10 st/förp Murintäckningsprofil För anslutning till murad vägg. Täcker 1150 mm 10 st/förp Löskant För anslutning mot vägg med infällning i bruksfog. Täcker Plan Platta För detaljintäckning mm x 370 mm 10 st/förp st/förp Decra Classic profilerade och granulerade beslag ANTIKRÖD Artikel Beskrivning/Produktdata Förpackning EAN Sidointäckning. Täcker 3 pannrader. (= 1100 mm) profilerad vä profilerad hö 10 st/förp Vindskiva. För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp Gavelavslutning. För gavel utan vindskiva och vid renovering av befintliga tak av korrugerad plåt & sinusformat eternittak. Täcker 3 pannrader (= 1100 mm) profilerad, vä profilerad, hö 10 st/förp

23 Icopal Produktkatalog 2016 Decra Classic Ventilation Artikel Beskrivning/Produktdata Förpackning EAN Ventilationshuv 110 För taklutningar Avsedd för frånluft eller avloppsluftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø110 mm. Levereras med Flexslang. 1 st/förp Ventilationshuv st/förp För taklutningar Avsedd för anslutning till imkanal från köksfläkt. Tillverkad av slagfast och UV-beständig polystyren. 300 mm långt fabriksmonterat spirorör Ø160 mm för anslutning till imkanalen. Röret är isolerat med obrännbar mineralullsisolering Underbeslag till ventilationshuv st/förp Underbeslag till ventilationshuv st/förp ANTIKRÖD 2 Övriga tillbehör Artikel Beskrivning/Produktdata Förpackning EAN Nockband, röd Vid ventilerad nock. Tätar och luftar. Täcker 1 m Nockbeslag Används tillsammans med nockband för att skapa en luftad nock. Justerbar i höjd 35 mm. Bredd i öppning 50 mm. Åtgång 1 st/lpm. 1 st/förp st/förp ANTIKRÖD Tätningsband, rektangulär Med klisterkant, diffusionsöppet. Vid rak nock samt vid förkortad panna, t ex Mansardtak, utskjutande tak. 25 st/förp Vindskivebeslag T2 55, röd a = 65, b = 55, c = 0 10 st/förp Vinkelränna Försänkt, röd Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st/förp Tätningsband, triangulärt. Vid vinkelränna. Med klisterkant. Diffusionsöppet. 25 st/förp Vilfa Detalj. Självhäftande butylband 5 x 0,30 m, med crepad alufolie på ovansidan. För tätning vid detaljer och genomföringar på takytor. UV-resistent. Klarar låga temperaturer och frost. 4 st/förp

24 Montering ANTIKRÖD Artikel Beskrivning,/Produktdata Förpackning EAN Decra Skruv. Röd. Ø 4,2 mm, längd 35 mm. Belagd med typ0godkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår Decra maskinspik BeA, röd. Rakbandad 27, varm förzinkad och lackerad, åtgång 10 st/m * Decra Pannsax. För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) 250 st/förp st/förp st/förp *Beställningsvara. Leveranstid 3 veckor. Ej retur. Lämpliga verktyg vid bearbetning av Decra pannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet ANTIKRÖD Artikel Beskrivning/Produktdata Förpackning EAN Takstege, röd. Varje modul består av tre steg. Längd 900 mm, stegbredd 405 mm. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN modul/ förp Monteringssats till takstege, röd. Innehåller 1 sats/förp fästjärn, bult- och muttersats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, röd. Glidskydd för stege 1 st/förp

25 Icopal Produktkatalog 2016 KRISTALL- SVART Decra Classic Takpanna Artikel Beskrivning/Produktdat Förpackning EAN Classic Takpanna. Täckande yta 1260 x 369 mm 1 m 2 = 2,16 pannor = 6,7 kg 1 panna = 0,46 m 2 = 3,1 kg Per pall 320 st Classic Reparationssats. Bestående av 500 g stengranulat och 250 g akryl Decra Classic nock samt tillbehör Artikel Beskrivning Produktdata Förpackning EAN Nockpanna, Rund Till nock och valmnock. Nyttolängd 400 mm. 2,5 st/lpm 25 st/förp KRISTALL- SVART Ändnockpanna, Rund Nockpanna med täckt gavel. Nyttolängd 400 mm. start slut 10 st/förp Böjd valmavslutning till valmnock. Startände. Nyttolängd 410 mm. 2 st/förp T-Nockpanna, Rund Anslutning av vinkelutbyggnad i nock. 1 st/förp Flera* Grennockpanna start/slut 25, 30, 40 start och slut 2 st/förp * Nockpanna Rak Täcker 1150 mm. B = 120 mm B = 180 mm 10 st/förp * Beställningsvara. Leveranstid ca 3 veckor. Ej retur. 25

26 Decra Classic granulerade beslag Artikel Beskrivning/Produktdata Förpackning EAN Fotstycke 55 För nyproduktion. Täcker 1200 mm. 10 st/förp KRISTALL- SVART Fotstycke 95 För renovering på befintligt tak. Täcker 1200 mm. 10 st/förp Intäckningsprofil Täcker 1150 mm. 10 st/förp Murintäckningsprofil För anslutning till murad vägg. Täcker 1150 mm Löskant För anslutning mot vägg med infällning i bruksfog. Täcker 1150 mm Plan Platta För detaljintäckning mm x 370 mm. 10 st/förp st/förp st/förp Decra Classic profilerade och granulerade beslag KRISTALL- SVART Artikel Beskrivning/Produktdata Förpackning EAN Sidointäckning Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp Vindskiva För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp Gavelavslutning För gavel utan vindskiva och vid renovering av befintliga tak av korrugerad plåt & sinusformat eternittak. Täcker 3 pannrader (= 1100 mm) profilerad, vä profilerad, hö 10 st/förp

27 Icopal Produktkatalog 2016 Decra Classic Ventilation Artikel Beskrivning/Produktdata Förpackning EAN Ventilationshuv 110 För taklutningar Avsedd för frånluft eller avloppsluftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø110 mm. Levereras med Flexslang. 1 st/förp Ventilationshuv st/förp För taklutningar Avsedd för anslutning till imkanal från köksfläkt. Tillverkad av slagfast och UV-beständig polystyren. 300 mm långt fabriksmonterat spirorör Ø160 mm för anslutning till imkanalen. Röret är isolerat med obrännbar mineralullsisolering Underbeslag till ventilationshuv st/förp Underbeslag till ventilationshuv st/förp KRISTALL- SVART 2 Övriga tillbehör till Decra Classic Artikel Beskrivning,/Produktdata Förpackning EAN Nockband, svart. Vid ventilerad nock. Tätar och luftar. Täcker 1 m Nockbeslag Används tillsammans med nockband för att skapa en luftad nock. Justerbar i höjd 35 mm. Bredd i öppning 50 mm. Åtgång 1 st/lpm. 1 st/förp st/förp KRISTALL- SVART Tätningsband, rektangulär Med klisterkant, diffusionsöppet. Vid rak nock samt vid för kortad panna, t ex Mansardtak, utskjutande tak. 25 st/förp Vindskivebeslag T2 55, svart a = 65, b = 55, c = 0 10 st/förp Vinkelränna Försänkt, svart Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st/förp Tätningsband, triangulärt. Vid vinkelränna. Med klisterkant. Diffusionsöppet. 25 st/förp Vilfa Detalj Självhäftande butylband 5 x 0,30 m, med crepad alufolie på ovansidan. För tätning vid detaljer och genonföringar på tak ytor. UV-resistent. Klarar låga temperaturer och frost. 4 st/förp

28 Montering Artikel Beskrivning/Produktdata Förpackning EAN Decra Skruv Svart. Ø 4,2 mm, längd 35 mm. Belagd med typ0godkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår. 250 st/förp KRISTALL- SVART Decra maskinspik BeA, Svart. Rakbandad 27, varm förzinkad och lackerad, åtgång 10 st/m * Decra Pannsax För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) 500 st/förp st/förp * Beställningsvara. Leveranstid ca 3 veckor. Ej retur. Lämpliga verktyg vid bearbetning av Decra pannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet Artikel Beskrivning,/Produktdata Förpackning EAN Takstege svart Varje modul består av tre steg. Längd 900 mm, stegbredd 405 mm. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN modul/förp KRISTALL- SVART Monteringssats till takstege, svart. 1 sats/förp Innehåller fästjärn, bult- och muttersats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, svart. Glidskydd för stege 1 st/förp

29 Icopal Produktkatalog 2016 ANTIKGRÅ Decra Classic Takpanna Artikel Beskrivning/Produktdata Förpackning EAN 11119* Classic Takpanna Täckande yta 1260 x 369 mm 1 m 2 = 2,16 pannor = 6,7 kg 1 panna = 0,46 m 2 = 3,1 kg Per pall 320 st * Classic Reparationssats Bestående av 500 g stengranulat och 250 g akryl Decra Classic nock samt tillbehör Artikel Beskrivning/Produktdata Förpackning EAN 11171* Nockpanna, Rund Till nock och valmnock. Nyttolängd 400 mm. 2,5 st/lpm 25 st/förp ANTIKGRÅ 11513* 11494* Ändnockpanna, Rund Nockpanna med täckt gavel. Nyttolängd 400 mm. start slut * Böjd valmavslutning till valmnock. Startände Nyttolängd 410 mm. 10 st/förp st/förp * T-Nockpanna, Rund Anslutning av vinkelutbyggnad i nock. 1 st/förp Flera* Grennockpanna 25, 30, 40 start och slut 2 st/förp * 15155* Nockpanna Rak Täcker 1150 mm. B = 120 mm B = 180 mm 10 st/förp Beställningssortiment *Leveranstid ca 3 veckor. Ej retur. 29

30 Decra Classic granulerade beslag Artikel Beskrivning/Produktdata Förpackning EAN 19285* Fotstycke 55 För nyproduktion. Täcker 1200 mm 10 st/förp ANTIKGRÅ 15047* Fotstycke 95 För renovering på befintligt tak. Täcker 1200 mm 10 st/förp * Intäckningsprofil Täcker 1150 mm 10 st/förp * Murintäckningsprofil För anslutning till murad vägg. Täcker 1150 mm 11477* Löskant För anslutning mot vägg med infällning i bruksfog. Täcker 1150 mm 10 st/förp st/förp * Plan Platta För detaljintäckning mm x 370 mm. 1 st/förp Decra Classic profilerade och granulerade beslag ANTIKGRÅ Artikel Beskrivning/Produktdata Förpackning EAN 11364* 11352* Sidointäckning Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp * 11375* Vindskiva För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp * 13871* Gavelavslutning För gavel utan vindskiva och vid renovering av befintliga tak av korrugerad plåt & sinusformat eternittak. Täcker 3 pannrader (= 1100 mm) profilerad, vä profilerad, hö 10 st/förp

31 Icopal Produktkatalog 2016 Decra Classic ventilation Artikel Beskrivning/Produktdata Förpackning EAN * Ventilationshuv 110 För taklutningar Avsedd för frånluft eller avlopps luftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø110 mm. Levereras med Flexslang. 1 st/förp * Ventilationshuv 160 För taklutningar Avsedd för anslutning till imkanal från köksfläkt. Tillverkad av slagfast och UV-beständig polystyren. 300 mm långt fabriksmonterat spirorör Ø160 mm för anslutning till imkanalen. Röret är isolerat med obrännbar mineralullsisolering. 1 st/förp Underbeslag till ventilationshuv st/förp Underbeslag till ventilationshuv st/förp *Beställningsvara. Leveranstid 3 veckor. Ej retur. Övriga tillbehör till Decra Classic Artikel Beskrivning,/Produktdata Förpackning EAN Nockband, svart. Vid ventilerad nock. Tätar och luftar. Täcker 1 m Nockbeslag Används tillsammans med nockband för att skapa en luftad nock. Justerbar i höjd 35 mm. Bredd i öppning 50 mm. Åtgång 1 st/lpm. 1 st/förp st/förp ANTIKGRÅ ANTIKGRÅ Tätningsband, rektangulär Med klisterkant, diffusionsöppet. Vid rak nock samt vid för kortad panna, t ex Mansardtak, utskjutande tak. 25 st/förp Vindskivebeslag T2 55, svart a = 65, b = 55, c = 0 10 st/förp Vinkelränna Försänkt, svart Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st/förp Tätningsband, triangulärt. Vid vinkelränna. Med klisterkant. Diffusionsöppet. 25 st/förp Vilfa Detalj Självhäftande butylband 5 x 0,30 m, med crepad alufolie på ovansidan. För tätning vid detaljer och genonföringar på tak ytor. UV-resistent. Klarar låga temperaturer och frost. 4 st/förp

32 Montering Artikel Beskrivning/Produktdata Förpackning EAN Decra Skruv Svart. Ø 4,2 mm, längd 35 mm. Belagd med typ0godkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår. 250 st/förp ANTIKGRÅ Decra maskinspik BeA, Svart. Rakbandad 27, varm förzinkad och lackerad, åtgång 10 st/m * Decra Pannsax För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) 500 st/förp st/förp * Beställningsvara. Leveranstid ca 3 veckor. Ej retur. Lämpliga verktyg vid bearbetning av Decra pannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet Artikel Beskrivning,/Produktdata Förpackning EAN Takstege, svart Varje modul består av tre steg. Längd 900 mm, stegbredd 405 mm. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN modul/förp ANTIKGRÅ Monteringssats till takstege, svart. 1 sats/förp Innehåller fästjärn, bult- och muttersats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, svart. Glidskydd för stege 1 st/förp

33 Icopal Produktkatalog 2016 SVART Decra Elegance Takpanna Artikel Beskrivning/Produktdata Förpackning EAN 27152* Elegance Takpanna Täckande yta 1260 x 369 mm. 1 m 2 = 2,16 pannor = 5,6 kg. 1 panna = 0,46 m 2 Per pall 320 st * Elegance Reparationssats Bestående av 500 g stengranulat och 250 g akryl Decra Elegance nock samt tillbehör Artikel Beskrivning Produktdata Förpackning EAN 27007* Nockpanna, Rund Till nock och valmnock. Nyttolängd 400 mm. 2,5 st/lpm 25 st/förp SVART 15043* 15044* Ändnockpanna, Rund Nockpanna med täckt gavel. Nyttolängd 400 mm. start slut 10 st/förp * Böjd valmavslutning till valmnock. Startände Nyttolängd 410 mm. 2 st/förp Flera* Grennockpanna 25, 30, 40 start och slut. 2 st/förp * Nockpanna Rak Täcker 1150 mm. B = 120 mm. 10 st/förp Beställningssortiment *Leveranstid ca 3 veckor. Ej retur. 33

34 Elegance raka beslag Artikel Beskrivning/Produktdata Förpackning EAN 15056* Fotstycke 55 För nyproduktion. Täcker 1200 mm. 10 st/förp SVART 15055* Fotstycke 95 För renovering på befintligt tak. Täcker 1200 mm. 10 st/förp * Intäckningsprofil Täcker 1150 mm. 10 st/förp Murintäckningsprofil För anslutning till murad vägg. Täcker 1150 mm. 10 st/förp * Löskant För anslutning mot vägg med infällning i bruksfog. Täcker 1150 mm. 10 st/förp * Plan Platta För detaljintäckning mm x 370 mm. 1 st/förp *Beställningssortiment. Decra Elegance profilerade beslag Artikel Beskrivning, vänster resp höger Produktdata Förpackning EAN 15062* 15061* Sidointäckning Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp SVART Vindskiva För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) profilerad vä profilerad hö 10 st/förp * Gavelavslutning För gavel utan vindskiva och vid renovering av befintliga tak av korrugerad plåt & sinusformat eternittak. Täcker 3 pannrader (= 1100 mm) profilerad, vä profilerad, hö 10 st/förp *Beställningssortiment. 34 Beställningssortiment *Leveranstid ca 3 veckor. Ej retur.

35 Icopal Produktkatalog 2016 Decra Elegance ventilation Artikel Beskrivning Förpackning EAN * Ventilationshuv 110 För taklutningar Avsedd för frånluft eller avlopps luftning. Tillverkad av slagfast och UV-beständig polystyren. Isolerat rör Ø110 mm. Levereras med Flexslang. 1 st/förp * Ventilationshuv 160 För taklutningar Avsedd för anslutning till imkanal från köksfläkt. Tillverkad av slagfast och UV-beständig polystyren. 300 mm långt fabriksmonterat spirorör Ø160 mm för anslutning till imkanalen. Röret är isolerat med obrännbar mineralullsisolering. 1 st/förp Underbeslag till ventilationshuv Underbeslag till ventilationshuv *Beställningsvara. Leveranstid 3 veckor. Ej retur. SVART 2 Decra Elegance tillbehör Artikel Beskrivning/Produktdata Förpackning EAN Nockband, svart. Vid ventilerad nock. Tätar och luftar. Täcker 1 m. 1 st/förp SVART Nockbeslag Används tillsammans med nockband för att skapa en luftad nock. Justerbar i höjd 35 mm. Bredd i öppning 50 mm. Åtgång 1 st/lpm. 20 st/förp Tätningsband, rektangulär Med klisterkant, diffusionsöppet. Vid rak nock samt vid förkortad panna, t ex Mansardtak, utskjutande tak. 25 st/förp Vindskivebeslag T2 55, svart a = 65, b = 55, c = 0 10 st/förp Vinkelränna Försänkt, svart Monteras på fast eller frihängande underlag ovan läkt. AMA Hus 11 JT/4214/ st/förp Tätningsband, triangulärt. Vid vinkelränna. Med klisterkant. Diffusionsöppet. 25 st/förp Vilfa Detalj Självhäftande butylband 5 x 0,30 m, med crepad alufolie på ovan sidan. För tätning vid detaljer och genom föringar på tak ytor. UVresistent. Klarar låga temperaturer och frost. 4 st/förp

36 Montering Artikel Beskrivning/Produktdata Förpackning EAN Decra Skruv Svart. Ø 4,2 mm, längd 35 mm. Belagd med typ0godkänd (SC0825/11) rostskyddsbeläggning i korrosivitetsklass C4. Bits ingår Decra maskinspik BeA, Svart. Rakbandad 27, varmförzinkad och lackerad, åtgång 10 st/m * Decra Pannsax För gavel med vindskiva. Täcker 3 pannrader (= 1100 mm) 250 st/förp st/förp st/förp SVART * Beställningsvara. Leveranstid ca 3 veckor. Ej returer. Lämpliga verktyg vid bearbetning av Decra pannor: Metallcirkelsåg med varvtal max 4000 rpm. OBS! Använd INTE vinkelslip. Falstång Plåtsax Taksäkerhet Artikel Beskrivning/Produktdata Förpackning EAN Takstege, svart Varje modul består av tre steg. Längd 900 mm, stegbredd 405 mm. Monteras samman vid installation på taket. Flera moduler kan kopplas samman till önskad längd. Stegen är godkänd för infästning av livlina. Godkänd enligt SS-EN517 samt EN Monteringssats till takstege, svart. Innehåller fästjärn, bult- och muttersats. En monteringssats behövs nedtill och en upptill på varje stege. Om stegens totala längd är längre än 5 m krävs även infästning med en monteringssats där emellan Stegsäkring, svart. Glidskydd för stege 1 modul/förpackning sats/förp st/förp SVART 36

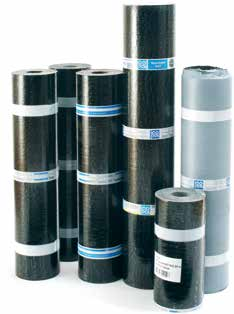

37 Icopal Produktkatalog Exponerade tätskikt Tätskiktssystem Mono (1-lag bitumen) Icopal Mono används som exponerat tätskikt både vid nybyggnation och renovering på såväl låglutande som branta tak. Mono kan med fördel även användas till traditionell listtäckning och fungerar utmärkt som inbyggt tätskikt i sedumtak (vid taklutning >3,6 ). Mono PR ska enbart läggas på fasta underlag. Mono PM, P och Noxite kan läggas på både fasta och mjuka underlag inklusive EPS-isolering (cellplast) om den först täcks av byggpapp av kvalitet YAM Mono PC kan även läggas direkt på EPS-isolering genom svetsning med Firesmart Welder. Samtliga Mono-produkter ska monteras genom mekanisk infästning och skarvsvetsning alternativt sträng- och skarvsvetsning. Svetsning ska utföras med gasoldriven utrustning eller godkänd elsvetsutrustning. Mono PM och PR består av en kraftig polyester/glas-stomme impregnerad och belagd med SBS-modifierad bitumen på båda sidor. Ovansidan är skyddsbelagd med skiffergranulat och undersidan med en lättsmält polypropenfolie. Mono P och Mono PC har en polyester/glasflis-stomme, i övrigt samma uppbyggnad. Mono Noxite är skyddsbelagd på ovansidan med granulat som är behandlat med titandixoid. När det utsätts för UV-ljus omvandlar det NO x -föroreningar i luften till nitrat som sedan sköljs bort med regnvatten. I övrigt har Mono Noxite samma beståndsdelar som Mono P. Huvudprodukterna har en granulatfri kant, ränndalsvåder har två. Remsprodukter finns både med och utan granulatfri kant. Samtliga produkter uppfyller kraven enligt AMA Hus 14 JSE. 1/3 och 1/4. Enligt certifieringsregel 001 uppfyller Mono PR kraven för tätskiktsklass TKY-B-0034, Mono PM, P och Noxite tätskiktsklass TKY-A-0234 och Mono PC tätskiktsklass TKY-A Mono PR är P-märkt med godkännandebevis 0600/01, Mono PM med godkännandebevis 0151/02. 3 Lagervaror Mono standardprodukter: Artikel Beskrivning Kvalitetsbeteckning Kulör Format m Vikt g/m 2 Rullvikt kg Rullar per pall Mono PR SEP5500 Skiffergrå 7,5x Mono PM SEP5800 Skiffergrå 7,5x Vit* 7,5x Mono P SEP5800 Kristall 8x svart* Mono PM Ränndalsvåd SEP5800 Vit* 7,5x Mono P Ränndalsvåd SEP5800 Skiffergrå 7,5x Mono P Rems SEP5800 Skiffergrå 7,5x0, Skiffergrå 7,5x0, Mono P Rems m granulatfri kant Mono Noxite: Artikel Beskrivning EAN SEP5800 Skiffergrå 7,5x0, Kvalitetsbeteckning Kulör Format m Vikt g/m 2 Rullvikt kg Rullar per pall Mono Noxite SEP5800 Titanvit* 7,5x Mono Noxite SEP5800 Titanvit* 7,5x Ränndalsvåd Mono Noxite Rems SEP5800 Titanvit* 7,5x0, ,5x0, * För att säkerställa att inga kulöravvikelser uppstår bör material som är producerat vid samma tillfälle användas på hela takytan. EAN 37

38 Detaljintäckning: Artikel Beskrivning Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall Mono Detalj, skiffergrå 7,5x0, Produkten är belagd med en lättaktiverbar asfalt som minimerar behovet av värmetillförsel. Därmed minskar risken för antändning av närliggande material Hörnmembran Se sid 40 Flera Membrane 3 (förstärkningsrems) Se sid 49 EAN Beställningsvaror Artikel Beskrivning Kvalitetsbeteckning Kulör Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall 54015* Mono P skiffergrå 5800 skiffergrå 7,5x * Mono P 5800 Tegelröd** 7,5x * Skogsgrön** 7,5x * Mono PC 5800 Skiffergrå 7,5x * Leveranstiden är normalt 4 arbetsveckor efter order. ** För att säkerställa att inga kulöravvikelser uppstår bör material som är producerat vid samma tillfälle användas på hela takytan. EAN Övrig information Samtliga Mono-produkter kan erhållas i speciallängder. Ställtidskostnad 3.000:- utgår per leverans. Normal leveranstid 4 veckor. Rems av färgade produkter offereras på begäran, leveranstiden är normalt 1 arbetsvecka efter order. Tätskiktsprodukter levereras plastade på engångspall som inte debiteras. Mono-produkter levereras på engångspall med hörnrullarna försedda med hylsor/stockar. Extra hylsor/ stockar kan vid behov beställas i samband med leverans av tätskikt. Hylsorna levereras i förpackning om 16 st (artikelnr , kostnad 4 kr/st). Takduksystem Monolight NXT (1-lag bitumen) Icopal Monolight NXT används som exponerat tätskikt på låglutande tak. Det unika formatet gör systemet speciellt lämpat för nyproduktion på stora takytor. Produkten kan läggas på alla normalt förekommande underlag och ska monteras genom mekanisk infästning och skarvsvetsning med Firesmart Welder varmluftsutrustning. Monolight NXT består av en kraftig polyester/glasflis-stomme impregnerad och belagd med SBS-modifierad bitumen på båda sidor. Ovansidan är skyddsbelagd med fingranulerat skiffer i grafitgrå kulör och undersidan med en lättsmält polypropenfolie. Huvudprodukten och randzonsprodukten har en granulatfri kant, ränndalsvåden har två. Remsprodukter har inga granulatfria kanter. Monolight NXT uppfyller brandkraven enligt B ROOF (t2) på brännbart underlag med densitet >15 kg/m 3 och på obrännbart material med densitet >110 kg/m 3. Produkten uppfyller vidare kraven för tätskiktsklass TKY-A-1234 enligt certifieringsregel 001. Monolight NXT är -märkt med godkännandebevis 0162/04. Se AMA Hus 14 kapitel JSE

39 Icopal Produktkatalog 2016 Artikel Beskrivning Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall Monolight NXT 12,5x1, EAN Monolight NXT Randzon 10x Monolight NXT Ränndalsvåd 10x Monolight NXT Rems 10x x0, Monolight NXT Detalj 10x Används vid komplicerade och/eller svåråtkomliga detaljer. Undersidan är belagd med en lättaktiverad bitumen x0, Hörnmembran Se sid 40 Flera Membrane 3 (förstärkningsrems) Se sid 49 3 Tätskiktssystem Top & Base SV (svetsbart 2-lag bitumen) Icopal Top & Base SV är ett svetsbart 2-lagssystem som kan användas både vid nybyggnation och renovering på såväl låglutande som branta tak med särskilt höga krav. Jämfört med ett traditionellt klistrat 2-lagssystem är monteringen mer rationell och arbetsmiljön bättre. Top SV används som övre lag. Produkten består av en polyester-/aluminiumstomme impregnerad med oxiderad asfalt och belagd med SBS-modifierad bitumen på båda sidor. Ovansidan är skyddsbelagd med skiffergranulat och undersidan med en lättsmält polypropenfolie. Top SV ska monteras genom strängoch skarvsvetsning med förskjuten skarv mot underlaget. Svetsning ska göras med gasoldriven utrustning eller med godkänd elsvetsutrustning. Base SV används som undre lag i Icopals svetsade 2-lagssystem. (Produkten kan också användas som skydd mot radon monterad i en byggnads grundkonstruktion, se sidan 85). Base SV består av en polyester-/glasstomme impregnerad och belagd med SBS-modifierad bitumen på båda sidor. Ovansidan är belagd med sand och undersidan med en lättsmält polypropen folie. Vid användning i 2-lagssystem ska Base SV monteras genom mekanisk infästning och skarvsvetsning med varmluftsutrustning. System Top & Base SV uppfyller brandkraven enligt B ROOF (t2) på samtliga underlag. Det uppfyller vidare kraven för tätskiktsklass TKY-A Artikel Beskrivning Kvalitetsbeteckning Format m Vikt per rulle ca kg Rullar per pall Top SV, skiffergrå SEP x Base SV YEP x Hörnmembran Se sid 40 Flera Membrane 3 (förstärkningsrems) Se sid 49 EAN 39

40 Tätskiktssystem Top & Base KL (klistrat 2-lag bitumen) Icopal Top & Base KL är ett 2-lags system avsett för klistring med varmasfalt som kan användas både vid nybyggnation och renovering på såväl låglutande som branta tak med särskilt höga krav. Top KL används som övre lag. Produkten består av en polyester/aluminium-stomme impregnerad med oxiderad asfalt och belagd med SBS-modifierad bitumen på båda sidor. Ovansidan är skyddsbelagd med skiffergranulat och undersidan med en lättsmält polypropenfolie. Top KL ska monteras genom helklistring med varmasfalt mot underlaget med förskjuten skarv. Base KL används som undre lag i Icopals klistrade 2-lagssystem. (I inbyggda 2-lagssystem kan produkten användas som både undre och övre lag, se sidan 50). Base KL består av en polyester/glas-stomme impregnerad och belagd med SBS-modifierad bitumen på båda sidor. Både ovansidan och undersidan är belagd med sand. Vid användning i 2-lagssystem ska Base KL monteras antingen genom helklistring eller sträng- och skarvklistring alternativt genom mekaniskt infästning och skarvklistring. System Top & Base KL uppfyller brandkraven enligt B ROOF (t2) på samtliga underlag utom EPS-isolering. Det uppfyller vidare kraven för tätskiktsklass TKY-A Se AMA Hus 14 kapitel JSE. 152 (tätskikt). Artikel Beskrivning Kvalitetsbeteckning Format m Vikt per rulle ca kg Rullar per pall Top KL, skiffergrå SEP ,5x Base KL YEP x Hörnmembran Se nedan Flera Membrane 3 (förstärkningsrems) Se sid 49 EAN Varmasfalt Artikel Beskrivning Varmasfalt IO 95/35 Används för klistring av tätskikt vid 2-lagstäckning. Mjukningspunkt ca 95 C. Minsta beställningsenhet Antal per pall EAN 1 pkt 25kg Tillbehör för bitumentätskikt Hörnmembran Icopal hörnmembran är ett självhäftande asfaltmembran med ett ytskikt av polyesterväv. Produkten är töjbar i ena riktningen, vilket gör den enkel att applicera vid såväl invändiga som utvändiga hörn. Vid kall väderlek bör membranet förvärmas. Se AMA Hus 14 kapitel JSE.1. Artikel Beskrivning Format m Vikt per rulle ca kg Rullar per kartong Icopal Hörnmembran 15x0,16 3, EAN Plåtrems och fotplåtar Artikel Beskrivning Format m YEP Plåtrems 15x0,5 Se sidan 8 15x0,33 Vindskivebeslag Flera format Se sidan 67 Fotplåtar Flera format Se sidan 66 40

41 Icopal Produktkatalog 2016 Takbrunnar och bräddavlopp Samtliga brunnar, sargbräddavlopp och bräddavlopp är tillverkade i rostfri stålplåt EN och har en perforerad fläns 350 x 350 mm som ger en säkrare infästning. Enligt AMA Hus 14 JSE.171 ska dimensionen för bräddavlopp vara minst 110 mm. Bräddavlopp och sargbräddavlopp ska tjäna som extra säkerhet och signalera om takbrunnarna sätts igen. De ska anslutas till markytan med en ledning så att vattenutströmning kan observeras. Kopplas ej till dagvattensystemet. Takbrunnar ska placeras med ett cc-avstånd på högst m, dock minst en per takstolsfack om cc-avståndet är större än 3 m. Avstånd från gavel till första takbrunnen får vara max 7,5 m. Terrassbrunnar, se kapitel 4 sid 52. Artikel Beskrivning Antal/förp. EAN Takbrunn inkl lövfångarsil Rördiameter 110 mm, tappstyckslängd 400 mm 5 st Rördiameter 110 mm, tappstyckslängd 600 mm 6 st Rördiameter 75 mm, tappstyckslängd 600 mm 6 st Intäckningskrage beställs separat. 3 Insticksbrunn inkl lövfångarsil och tätring Placeras i takets naturliga lågpunkter Rördiameter 90 mm, tappstyckslängd 400 mm 5 st Rördiameter 70 mm, tappstyckslängd 400 mm 5 st Intäckningskrage beställs separat. Utkastare Utkastare 100x100, L-400, perforerad fläns bockad vid utloppet. Intäckningskrage beställs separat. 6 st Sargbräddavlopp Rördiameter 110 mm, tappstyckslängd 400 mm 6 st Rördiameter 110 mm, tappstyckslängd 600 mm 6 st Intäckningskrage beställs separat. Bräddavlopp Rördiameter 110 mm, tappstyckslängd 400 mm 6 st Rördiameter 110 mm, tappstyckslängd 600 mm 4 st Intäckningskrage beställs separat. Separat lövfångarsil Lövfångarsil till rördiameter 110 mm Lövfångarsil till rördiameter 90 mm Lövfångarsil till rördiameter 75 mm Lövfångarsil till rördiameter 70 mm Intäckningskragar med yttermått 500 x 500 mm Appliceras mellan underlaget och brunnen/avloppet Diameter förstansat hål 110 mm Förstansat hål 100 x 100 mm. Passar till utkastare

42 Stosar och ventilationshuv Samtliga stosar är tillverkade av väderbeständig EPDM-gummi och försedda med en bred krage för att säkerställa god tätning vid klistring mot tätskikt. Levereras med slangklämma av rostfritt stål. Artikel Beskrivning Antal/förp. EAN Gummistos Rördiameter 0-30 mm, slangklämma mm 50 st Rördiameter mm, slangklämma mm 50 st Rördiameter mm, slangklämma mm 50 st Rördiameter mm, slangklämma mm 50 st Rördiameter mm, slangklämma mm 50 st Rördiameter mm, slangklämma mm 40 st Rördiameter mm, slangklämma mm 40 st Delbar gummistos * Rördiameter inkl. butylband mm, slangklämma mm 40 st Icopal Ventilationshuv Tillverkad av väder- och värmebeständig polypropen. 20 st Lös hatt till ventilationshuv *) För komplicerade genomföringar rekomenderas flytande tätskikt. Se sid 47 Övriga tillbehör Artikel Beskrivning Liter per burk Antal/förp EAN Ståndränna av cellplast, ej spikbar 1,0 x 0,15 (l x h) 1 st IcoSun Fix - konsollfäste för solceller Beställningsvara. Ca 2 veckors leveranstid Distanskloss Se sidan Förhöjningsring till distanskloss Se sidan Icoflux Primer, kallflytande asfaltlösning Se sidan Icopal Taklim, 0,3 l patron för fogspruta Se sidan Ico Tätningsmassa 0,3 l patron för fogspruta Se sidan Icopal takfärg vit, Cool Roof 10 Se sidan Vattenbaserad takfärg, SRI Se sidan Pappkniv 10 st Asfaltborste 10 st Skaft till asfaltborste 50 st Granulat välj färg 5 kg

43 Icopal Produktkatalog 2016 Tätskiktssystem Monarplan FM (1-lag PVC-duk) Icopal Monarplan FM är en takduk av mjukgjord polyvinylklorid, förstärkt med en kraftig polyesterväv. Takduken används som exponerat tätskikt i 1-lagssystem. Produkten har en överläggsmarkering placerad 12 cm in från kanten. Monarplan FM kan läggas på både fasta och mjuka underlag. Vid montering på EPSisolering (cellplast) ska ett skiljeskikt (migreringsspärr) av glasfiberfleece med minst ytvikt 100 g/m 2 läggas under PVC-duken. Vid montering på bitumenbaserat tätskikt ska ett skiljeskikt (migreringsspärr) av polyester- eller polypropenfleece med minst ytvikt 200 g/m 2 användas. Monarplan FM ska monteras genom mekanisk infästning och skarvsvetsning med eldriven varmluftsutrustning. Produkten uppfyller brandkraven i B ROOF (t2) på samtliga underlag. Se AMA Hus 14 kapitel JSE.452. Leveranstid normalt 2 veckor vid mindre kvantiteter. Monarplan FM Format Vikt Vikt per Rullar per Artikel Beskrivning Kulör EAN m g/m 2 rulle ca kg pall Monarplan FM 1,2 mm Grå 20x2, x1, x1, Monarplan FM 1,2 mm Antracit 20x2, x1, x1, Monarplan FM 1,2 mm Vit 20x2, x1, x1, Monarplan FM 1,5 mm Grå 15x2, x1, x1, Monarplan FM 1,5 mm Antracit 15x2, x1, x1, Observera att alla artiklar av slät Monarplan FM nu är bredare än tidigare. Förändringar i bredd sker under en tidsperiod, vår/sommar Monarplan FM präglad Takduken har en präglad ovansida som lyfter fram det estetiska intrycket av takytan och i vissa fall kan ge en ökad friktion. Artikel Beskrivning Kulör Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall Monarplan FM präglad 1,2 mm Grå 20x2, x1, x1, Monarplan FM präglad 1,2 mm Antracit 20x2, x1, x1, * Monarplan FM präglad 1,5 mm Grå 15x2, * 15x1, * 15x1, * Monarplan FM präglad 1,5 mm Antracit 15x2, * 15x1, * 15x1, * Tills vidare beställningsvara. För mer information se under beställningsartiklar sid 48. EAN 43

44 Monarplan FM - Beställningsartiklar Artikel Beskrivning Kulör Format Monarplan FM 1,2 mm, Speciallängd Grå Valfri längd, stdbredd 2,18, 1,54, 1, Antracit Vit (präglad) Grå Valfri längd, stdbredd 2,12, 1,50, 1, (präglad) Antracit Monarplan FM 1,2 mm, Speciallängd Grön Valfri längd, stdbredd 2,18, 1,54, 1, Röd Turkos Blå Monarplan FM 1,5 mm, Speciallängd Samtliga ovan Valfri längd, stdbredd 2,18, 1,54, 1, Monarplan FM 1,8 mm, Speciallängd Samtliga ovan Valfri längd, stdbredd 2,18, 1,54, 1,09 * Minimum orderkvantitet är 3200 m 2 och leveranstiden är normalt 6-7 arbetsveckor efter order. Observera att samtliga artiklar kan levereras med en volymtolerans på upp till 5 %. Om inget annat anges är offererade priser för beställningsartiklar fritt fabrik, transportkostnad till aktuellt objekt debiteras till självkostnadspris. Observera att leveranser direkt från fabriken inte kan datum- eller tidsbokas och inte heller delas upp på flera objekt. I orderbekräftelsen anges endast en preliminär ankomstdag. Monarplan FM Tillbehör Migreringsspärrar Artikel Beskrivning Glasfiberfleece Används som skiljeskikt under Monarplan FM vid montering på EPS-isolering (cellplast) Polyesterfleece Används som skiljeskikt under Monarplan FM vid montering på bitumenbaserat tätskikt. Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall EAN 100x2, x2, Monarplan D Används vi detaljintäckningar och består av homogen 1,5 mm tjock PVC-duk utan armering. Monarplan W Används som gångstråk/halkskydd och ska svetsas fast ovanpå det färdiga tätskiktet. Produkten är 2,0 mm tjock och har en kraftigt präglad yta med fiskbensmönster. Wolfin IB Övergångsremsa Wolfin IB övergångsremsa är ett membran som består av PVC. Den passar till alla typer av isolering och är kompatibel PVC samt bitumen. Detta gör att den passar utmärkt för t.ex. renovering där man har en övergång från en syntetisk takduk till ett bitumentätskikt. 44

45 Icopal Produktkatalog 2016 Artikel Beskrivning Kulör Format m Vikt g/m 2 Vikt per rulle ca kg Rullar per pall Monarplan D Grå 15x1, Antracit Vit Monarplan W ( walkway ) EAN Antracit 15x1, Wolfin IB Övergångsremsa Grå 15x0, , Monarplan hörn, stosar och stålplåt Artikel Beskrivning Kulör Antal/förp EAN Monarplan hörn invändiga Grå 25 st/låda Används vid uppdragningar i hörnor för att få ett säkert och effektivt montage. Hörnen är Antracit tillverkade av grå Monarplan D och radien är Vit cm Monarplan hörn universal Grå 25 st/låda Används vid uppdragningar i hörnor för att få Antracit ett säkert och effektivt montage. Hörnen är tillverkade av grå Monarplan D och radien är Vit cm Monarplan Hörn invändiga (konformade). Används vid uppdragningar i hörnor för att få ett säkert och effektivt montage Grå Antracit 25 st/låda Stos Rördiameter mm Grå 25 st Antracit 25 st * Vit 25 st ** Stos Rördiameter mm Grå 25 st Antracit 25 st * Vit 25 st Tunnel 6 rullar/pall.används vid montering av kappa på vertikal yta. Grå Rulle 20 m Monarplan plåtark 2x1 m Används för tillverkning av egna detaljer där svetsning mot plåt krävs. Produkten består av en 0,6 mm tjock stålplåt belagd med 0,6 mm tjock oarmerad grå PVC-duk på båda sidor * beställningsvara ** ny mjukare stos (gäller endast kulör grå stl mm) 45

46 Infästningslist, kappor och dekorprofiler Artikel Beskrivning Kulör Format (längd m, bredd mm) Höjd mm Antal/fpk EAN Dekorprofil, liten Grå 3 x Antracit Dekorprofil, stor Grå 3 x Antracit Infästningslist förhålad Anslutningslist (skena), används vid infästning mot vertikal yta. Monarplan takbrunnar & sargbräddavlopp XH Samtliga brunnar och sargbräddavlopp är tillverkade i rostfri stålplåt EN På produkterna finns en förmonterad intäckningskrage (500x500 mm) av PVC-duk Monarplan FM 1,2 mm. Flänsens storlek är 350 x 350 mm. Modell XH har en unik konstruktion som gör den mer vridstyv vilket innebär bättre hållfasthet och ökad säkerhet mot läckage på taket. Infästningsringen som håller duken på plats är gjord av tjockare material och har en större ringbredd än tidigare. Den har dessutom en försänkning i innerkanten med extra svetspunkter. Artikel Beskrivning Kulör Monarplan Takbrunn XH inkl lövfångarsil Antal per fpk Rördiameter 110 mm, tappstyckslängd 500 mm Grå 5 st Rördiameter 110 mm, tappstyckslängd 500 mm Antracit 5 st Rördiameter 110 mm, tappstyckslängd 500 mm Vit 5 st Rördiameter 110 mm, tappstyckslängd 500 mm Antracit präglad 5 st Rördiameter 90 mm, tappstyckslängd 500 mm Grå 5 st Rördiameter 75 mm, tappstyckslängd 500 mm Grå 5 st Rördiameter 75 mm, tappstyckslängd 500 mm Antracit 5 st Rördiameter 75 mm, tappstyckslängd 500 mm Vit 5 st Rördiameter 75 mm, tappstyckslängd 500 mm Antracit präglad 5 st Monarplan Sargbräddavlopp XH Ska tjäna som extra säkerhet ifall takbrunnarna sätts igen, men framför allt för att signalera en uppdämning. Ska anslutas till markytan med ledning så att vattenutströmning kan observeras. Kopplas EJ till dagvattensystemet Rördiameter 110 mm, tappstyckslängd 500 mm Grå 6 st Rördiameter 110 mm, tappstyckslängd 500 mm Antracit 6 st Rördiameter 110 mm, tappstyckslängd 500 mm Vit 6 st Rördiameter 110 mm, tappstyckslängd 500 mm Antracit präglad 6 st Flera Separat lövfångarsil 3 x Monarplan kappor Monarplan kappor för uppdragning på vertikala ytor. Kapporna är 1,2 mm tjocka. För uppdrag på 500 mm (verklig kappbredd 750 mm) finns en flik 110 mm upp. För uppdrag på 1000 mm (verklig kappbredd 1250 mm) finns 2 st flikar 110 mm respektive 650 mm upp. Den svetsade fliken har en bredd på 130 mm. Artikel Beskrivning Kulör 28230* 28231* Monarplan FM Kappa 1,2 mm för uppdragning på vertikal yta * Lanseras under 2016 Q2 Uppdrag Höjd mm Grå Rullängd m Verklig bredd mm EAN EAN 46

47 Icopal Produktkatalog 2016 Flytande tätskikt Seal-a-leak och Enduroflex Användarvänligt reparationskit av Enduroflexteknologi för permanent eller tillfällig tätning av läckor. Reparationskittet innehåller 1,4 kg tätskiktsmassa, EP1-primer (75 ml), polyesterduk (1000 x 600 mm) och en bruksanvisning. Detta täcker ett område på ca 0,7 m 2. Produkten är luktfri och innehåller inga lösningsmedel. Sela-a-leak är användarvänlig, tätar mot vått underlag och kan användas vid temperaturer ned till +5ºC. Seal-a-Leak tätar läckor snabbt även under vatten! Detta flytande tätskikt erbjuds även under varumärket Enduroflex och finns i större beställningsenheter. Kan med fördel användas som tätskikt av större takytor. Artikel Beskrivning Format Beställningsenhet EAN Seal-a-leak reparationskit 1 kit * 28213* 28214* 28215* Enduroflex Akrylprimer _ 4 l 20 l Enduroflex Tätskiktsmassa, grå _ 4 l 15 l * Enduroflex Fiberduk (förstärkning) 15 cm x 91,44 m 1 rulle * 30 cm x 91,44 m * 1 x 30 m * Beställningsvara, leveranstid 3 veckor PROFI-DICHT Startkit tvåkomponentstätningsmassa (MMA) för tätning av detaljer på tak och balkonger där det är svårt att komma åt med vanlig stos, t ex komplicerade genomföringar, och där det finns risk för brand. God vidhäftning mot betong, bitumentätskikt, PVC och plåt. Beställningsvara. Profi-Dicht-produkterna erbjuds både som startkit och i större enheter och kan även fungera som ett flytande tätskikt för större takytor eller balkonger. Produkten är mycket slitstark. Artikel Beskrivning Format Beställningsenhet EAN Profi-Dicht startkit 1 kit Profi-Dicht flytande tätskikt 10 kg Profi-Dicht katalysator 0,1 kg Profi-Dicht rengöring 4,5 kg Profi-Dicht primer 5 kg Profi-Dicht förstärkningsfleece 52,5 x 50 m 1 rulle Profi-Dicht förstärkningsfleece insida hörn 15 x 8x15 cm 25 st Profi-Dicht förstärkningsfleece utsida hörn 16 x 8 x 16 cm 25 st Hela sortimentet av Profi-Dicht är beställningsvaror. Kontakta Icopal för beställning och leveranstid. 47

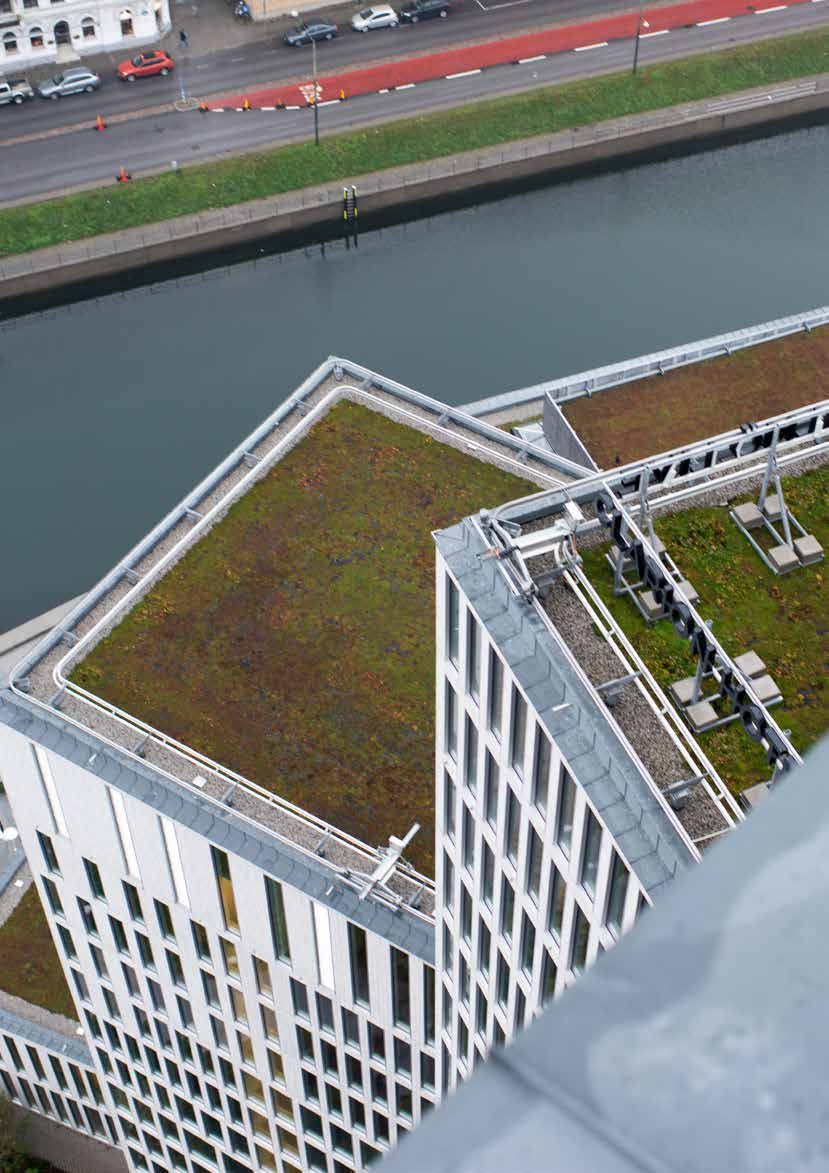

48 48

49 Icopal Produktkatalog Inbyggda tätskikt Tätskiktssystem Membrane (1-lag bitumen) Icopal Membrane är ett komplett bitumenbaserat 1-lags tätskiktssystem för inbyggnation. Det monteras i terrasser, gårdsbjälklag, parkeringsdäck etc. för att skydda den underliggande konstruktionen från fukt och kemiska ämnen. Membrane-produkterna består av en polyesterstomme impregnerad och belagd med SBS-modifierad bitumen (asfalt) på båda sidor. Ovansidan är belagd med sand och undersidan med en lättsmält polypropenfolie. Membrane finns i flera utföranden för olika användningsområden: Membrane 3 (YEP 4000) används som förstärkning under tätskikt vid detaljer. Det fungerar också bra som tillfälligt tätskikt och som fuktisolering på tex grundmurar. Membrane 4 (YEP 5200) används som fuktisolering i bjälklag inomhus samt i gårds- och terrassbjälklag med mindre ytor som är utsatta för begränsad mekanisk belastning. Se vidare Icopal tätskiktssystem 65 och 66. Membrane 5 (YEP 6500) används som fuktisolering i gårds- och terrassbjälklag samt parkeringsdäck. Produkten kan även användas i gröna tak med lutning <3,6º. Se vidare Icopal tätskiktssystem 61 och 62. Membrane 5BRO (YEP 6500) används som fuktisolering i broar samt för samma användningsområden som Membrane 5. Membrane 4 uppfyller kraven i AMA Hus14 JSE.13 och Membrane 5 kraven i JSE.14. Membrane 5BRO uppfyller kraven i AMA Anläggning JB.1 och JBE.1 samt dessutom Trafikverkets stränga krav på tätskikt i broar. Både Membrane 5 och 5BRO är godkända av AB Tätskiktsgarantier i Norden. Membrane-produkterna kan läggas på alla normalt förekommande underlag där lutningen uppgår till minst 1:100. Betongoch lättbetongytor ska förbehandlas med godkänd primer som ska torka innan svetsning av tätskiktet. Råspont ska först täckas av byggpapp av kvalitet YAM Cellplast ska täckas med board av mineralull eller YAM Samtliga Membrane-produkter ska monteras genom helsvetsning alternativt genom lös utläggning och skarvsvetsning. I de fall bromskrafter kan komma att överföras till produkten ska tätskiktet alltid helsvetsas. Svetsning ska utföras med gasoldriven utrustning. Vid användning av Membrane-produkter i gröna taklösningar bör behovet av rotskydd beaktas. Se Blackline 750 sid Artikel Beskrivning Kvalitetsbeteckning Format m Vikt per rulle ca kg Rullar per pall Membrane 3 (förstärkningsrems) YEP x YEP x0, YEP x0, YEP x0, Membrane 4 YEP x Membrane 5 YEP x Membrane 5BRO YEP x EAN För detaljintäckning: Artikel Beskrivning Hörnmembran Se sid 40 49

50 Tätskiktssystem Base KL Icopal Base KL används som både undre och övre lag i inbyggda 2-lagssystem (Icopal tätskiktssystem nr 51, 52 och 55). Montering ska utföras med varm asfalt eller med mekanisk infästning. Systemet är speciellt lämpligt att använda tillsammans med foamglas. Base KL uppfyller kraven för AMA Hus 14 JSE. 142 Artikel Beskrivning Kvalitetsbeteckning Base KL YEP 2500 Se sid 40 För detaljintäckning och montering Artikel Beskrivning Kvalitetsbeteckning Hörnmembran Se sid 40 Flera Membrane 3 YEP 4000 Se sid Varmasfalt IO 95/35 Se sid 40 Base G (gasutjämningsskikt) Icopal Base G används som gasutjämningsskikt enligt AMA Hus 14 JSE 2. Produkten består av en mineralfiberstomme belagd med oxiderad asfalt på båda sidor och är beströdd med sand. Produkten är avsedd att ligga löst. Artikel Beskrivning Kvalitetsbeteckning Format m Vikt per rulle ca kg Rullar per pall Base G YAM x1, EAN Icothene Icothene används som inbyggd fuktskyddsisolering på primade grundmurar och balkonger. Den kan även användas som syllisolering, se sid 84. Produkten som är självhäftande väger 1500 g/m 2 och består av en kraftig polyetenfolie belagd med SBS-modifierad bitumen på undersidan. Artikel Beskrivning Format m Vikt per rulle ca kg Rullar per pall Beställningsenhet Icothene 15x rulle x0, Kartong med 3 rullar x0, Kartong med 5 rullar EAN Läs mer om inbyggda tätskikt i vår broschyr! 50

51 Icopal Produktkatalog 2016 Tillbehör Tillbehör till inbyggda konstruktioner tex gröna tak, terrassbjälklag, innergårdar mm. Artikel Beskrivning Format mm Antal/fp Fp/pall EAN Hålkälslist 1,1 m Triangelformad list av SBS-bitumen som används för att skapa en mjukare övergång mellan en horisontell och en vertikal yta. 0,8 kg/list 30x ,1 kg/list 50x Staghålstäckning av YEP 6500 för täckning av staghål odyl. D Distanskloss För upplägg av betongplattor samt reglar till träterrasser. Skapar distans till underliggande tätskikt och fria vattengångar Förhöjningsring Blackline 750 Rotskydd. Klarar kraven enligt EN FONDA Drain Isolering och dränering av terrass- och gårdsbjälklag. Se sidan 86 Se sidan 85 alternativt på Icopal.se FONDA Geotextil Se sidan FONDA Geoplex polypropenmatta med Se sidan 85 distansknoppar och svetsad geotextil. Effektiv avvattning. Icoflux Primer Se sidan 53 Icopal 2000 Primer (vattenbaserad) Se sidan 53 MMA Broprimer Se sidan 53 4 Övriga tillbehör Pappkniv, asfaltborste, skaft till asfaltborste se sid 42. Icopal Taklim och Ico tätningsmassa se sidorna

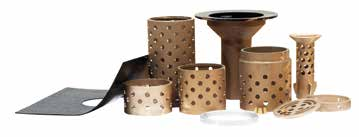

52 Terrassbrunn TG Terrassbrunn TG används för avvattning av bjälklag med inbyggda (dolda) bitumentätskikt. Brunnen som är körbar är den enda som uppfyller både kraven enligt AMA Hus 14 JSE.17 samt AB Tätskiktsgarantier i Norden:s riktlinjer. Brunnen är tillverkad av korrosionsbeständig koppargjutlegering av hög kvalitet innehållande 85 % koppar (rödmetall CC491K). Tillbehör till brunnen är tillverkat i samma material om inte annat anges nedan. Icopal har utvecklat ett nytt system med ställbara förhöjningsringar som gör att brunnen enkelt kan anpassas till överbyggnader med stor variation i påbyggnadshöjd. Ringsystemet har ett nytt hålmönster som även medför en förbättrad dränering. Normalt gjuts brunnen in i betongbjälklaget. Intäckningskrage och klämring monteras i samband med anslutningen av tätskiktet. Förhöjningsring/ar och plansil monteras när överbyggnaden utförs. Terrassbrunn TG Artikel Beskrivning EAN Standard Terrassbrunn TG 4 med rakt utlopp 110 mm Terrassbrunn TG 4 med sidoutlopp 110 mm Terrassbrunn TG 6 med rakt utlopp 160 mm Terrassbrunn TG 4 gängat utlopp samt förlängningsrör Terrassbrunn TG 4 med gängat rakt utlopp Förlängningsrör, 300 mm (passar gängad TG-brunn) Förhöjningsringar Artikel Beskrivning Fast höjd Kombinationshöjder EAN Förhöjningsring 4/6, 30 mm 30 mm Ställbar yttre förhöjningsring 4/6, - Se nedan (endast i kombination med inre förhöjningsring) 200 mm inkl. 3 st låspluggar Ställbar inre förhöjningsring 4/6 100 mm 210, 235 och 260 mm Kan användas enskilt eller i kombination 150 mm 210, 235, 260 samt 280 mm med yttre förhöjningsring mm 320, 340, 365, 390, samt 430 mm Extra låsplugg till ställbar yttre förhöjningsring Övriga tillbehör Artikel Beskrivning EAN Körbar plansil 4/6 inkl. skruv till infästning i förhöjningsring Extra skruv till plansil Renssil Intäckningskrage av bitumentätskikt 500x500 mm Tätningsring av silumin Lövfångarsil av aluminium, kupolformad

53 Icopal Produktkatalog Byggkem Primers, fuktisolering och detaljtätning Icoflux Primer är en kallflytande asfaltlösning som används som förbehandling för att öka vidhäftningen vid fuktisolering av mur- och betongytor samt vid papptäckning på betong, lättbetong och plåtdäck. Används även som primer till Ico Takmassa. Innehåller klister- och vätmedel för god vidhäftning. Åtgång ca 0,2-0,3 l/m 2. Icopal 2000 Primer Vattenbaserad primer utan lösningsmedel med samma användningsområde som ovan. Består av en svart bitumenemulsion med tillsats av konstgummi och vätmedel. Påförs med pensel. Våt kallasfalt kan avlägsnas med vatten men verktyg ska rengöras med lacknafta. Icoflux Kallasfalt används för fuktisolering av mur- och betongytor ovan och under mark. Åtgång ca 0,3-0,4 l/m 2. Ytan ska förbehandlas med Icoflux Primer. Icopal 2000 Kallasfalt som är vattenbaserad har samma användningsområde men ingen förprimning erfordas. Åtgång ca 0,3 l/m 2. Verktyg rengörs med lacknafta. Broprimer mma tvåkomponentsprodukt, används till primning av betongbroar vid nyproduktion. Används tillsammans med Membrane 5 BRO, uppfyller Trafikverkets krav. Artikel Beskrivning Liter/spann Antal per förpack. Antal per pall Beställningsenhet Icoflux Primer baserad på 1 10 burkar 700 dunkar 1 förpackning SBS-bitumen för förbättrad vidhäftning dunkar 1 dunk dunkar 1 dunk dunkar 1 dunk dunkar 1 burk burkar 1 dunk Icopal 2000 Kallasfalt dunkar 1 dunk (vattenbaserad) Broprimer MMA 20 1 dunk EAN 5 Fogmassa och klister Icopal butylfogmassa är en mjuk elastisk fogmassa av butylgummi i användarvänlig patron som används för fogning och tätning av tex luft- och ångspärr, radonmembran och Icopals FONDA sortiment. Icopal taklim i 0,3 l patron för fogspruta används för skarvklistring av asfaltbaserad takpapp eller limning av plåtar och beslag. Används även som tätningsmassa där behov av en elastisk fog finns, t.ex. vid fogning av plåtintäckningar. Härdningstid 8 dygn. Åtgång 0,3 l/5 lpm. Icopal Asfaltlim Används för skarv- och detaljklistring av asfaltbaserad takpapp vid minst 14 taklutning samt limning av plåtar och beslag. Lösningsmedelsbaserad. Härdningstid 8 dygn. Icoklister används för skarvklistring av spikad underlagstäckning, limning av plåtar och beslag och för provisorisk tätning av underlagstäckning. Påföres med grov borste. Åtgång ca 1l/15 lpm överlägg. Artikel Beskrivning Liter/spann Antal per förpack. Antal per pall Icopal 2000 Primer (vattenbaserad) dunkar 1 dunk Icoflux Kallasfalt 1 10 burkar 700 dunkar 1 förpackning Beställningsenhet Icopal Butylfogmassa 0,3 12 patroner - 1 förpackning Icopal Taklim 0,3 12 patroner - 1 förpackning Icoklister 0,3 12 patroner 1 förpackning dunkar 700 dunkar 1 förpackning dunkar 1 dunk Icopal Asfaltlim 0,3 12 patroner 1 förpackning EAN 53

54 Underhållsprodukter och färg Ico Takmassa används för underhåll av bitumenbaserade papptak (asfalt). Underlaget ska förbehandlas med Icoflux Primer. Utseendemässigt finns risk att den behandlade ytan kan brunfärgas, det försämrar dock inte takets funktion eller skydd. Åtgång ca 0,5 l/m 2. Icopal 2000 Takmassa (vattenbaserad) har samma användningsområde men förprimning erfordras inte. Den vattenbaserade produkten håller också färgen bättre. Verktyg rengörs med lacknafta. Åtgång ca 0,5 l/m 2. Ico Tätningsmassa används för reparation av takpapp, för tätning av plåtanslutningar samt sprickor i betong och murverk etc. Åtgång ca 0,3 l/4 lpm vid användning av patron (avser 1 cm strängdiameter), annars ca 1,0 l/m 2. Icopal Coldmex är en packmassa som används för lagning av skador i körbara asfalt- eller betongytor. Icopal Takfärg vit, Cool Roof är en vattenbaserad färg som reflekterar solens stålar vilket sänker temperaturen på takets ovansida. Det är speciellt lämpligt för tak med låg isoleringsförmåga, på byggnader där värmealstrande produktion pågår eller tex kylhus. Det svalare taket hjälper i sin tur till att hålla nere temperaturen på byggnadens insida. Icopal takfärg kan användas på så väl nya som äldre tätskikt av bitumen och är lätt att applicera. Färgen stryks enklast på med en roller. Förbrukning Ca 0,20 0,3 l/m 2 per bestrykning. Det kan variera med takets ytstruktur. Artikel Beskrivning Liter per patron/burk Antal per förpack. Antal per pall Beställningsenhet Ico Takmassa (svart) dunkar 1 dunk v 1 dunk Icopal 2000 Takmassa v 1 v (svart, vattenbaserad) Ico Tätningsmassa 0,3 12 patroner 1 förp dunkar 700 dunkar 1 förp dunkar 1 dunk Icopal Coldmex v 1 dunk dunkar 1 dunk dunkar 1 dunk Icopal Takfärg vit, Cool Roof dunkar 1 dunk Vattenbaserad takfärg, SRI dunkar 1 dunk EAN Flytande tätskikt, se kapitel 3. 54

55 Icopal Produktkatalog Takavvattning Icopal tillverkar ett komplett system för effektiv takavvattning av svenskt stål från SSAB. Ytan bleks inte av vind, kyla eller stark sol utan behåller sin lyster under hela sin livstid. Alla komponenter i takavvattningssystemet uppfyller den högsta klassen enligt svensk standard SS-EN612 och SS-EN1462. Icopal erbjuder 15 års garanti på produkterna avseende materialets kulörbeständighet, mekaniska hållfasthet och korrosionsbeständighet. Icopal Takavvattning finns i dimensioner stuprör; 75, 90, 100 och 110 mm och hängrännor; 100, 125 och 150 mm med tillbehör. Kulörer: svart (1), vit (2), aluzink (8), röd (0), tegelröd (9), grå (5), brun (3), silver (7). Artiklar i kulörer eller dimensioner som ej redovisas i tabeller nedan samt de som här är märkta med * är beställningsvaror med leveranstid på ca 1 vecka. Beställningsvaror kan ej returneras. Ränna 100 mm/rör 75 mm & tillbehör Artikel Beskrivning Kulör Antal per kolli EAN Hängränna 100 mm, 2 m Svart m Svart m Svart * 5 m Svart * 6 m Svart m Vit m Vit m Vit * 5 m Vit * 6 m Vit Rännvinkel in gr Svart Vit Rännvinkel in gr Svart Vit Rännvinkel yt gr Svart Vit Rännvinkel yt gr Svart Vit Ränngavel UNI 100 Svart Vit Rännskarv 100 Svart Vit

56 Artikel Beskrivning Kulör Antal per kolli EAN Rännkrok 100, 70 mm Svart För montage på takfotsbräda i lod. Vit Rännkrok 100, 160 mm Svart För montage på takyta, lutning upp till 18 Vit Rännkrok 100, 210 mm Svart För montage på takyta, lutningar från 18 och uppåt. Vit Rännkrok 100, kort Svart För montage på takfotsbräda 27 knäckt 27 Vit Rännkrok 100, kompakt Svart För montage på takfotsbräda i lod. Vit Omvikningskupa 100/075 Svart /075 Vit /090 Svart /090 Vit Stuprör m Svart m Svart * 4 m Svart ,5 m Svart m Vit m Vit * 4 m Vit m Vit Mellanstycke 075 0,5 m Svart m Svart ,5 m Vit m Vit Påskjutsrör 075 Svart Vit Vattenkupa 075 Svart Vit Grenrör 075 Svart Vit

57 Icopal Produktkatalog 2016 Artikel Beskrivning Kulör Rörvinkel gr Svart Vit Antal per kolli EAN Utkastare 075 Svart Vit Fällbar utkastare 075 Svart Vit Brunnsutkastare 075 Svart Vit Rörsvep trävägg, 075 Svart trä Vit trä Rörsvep stenvägg, 075, exkl stift Svart sten Vit sten Stift till stenvägg, 125 mm mm mm mm mm Kil träsvep Svart Vit Renstratt Svart Vit Renstratt Lövis Svart Vit Muff till renstratt Svart Vit Standard stiftlängd för rörsvep stenvägg, dimension 075 och

58 Artikel Beskrivning Kulör Antal per kolli EAN Stagband Svart Vit Krokbockare Styckvis Engångsemballage Brytkostnad: Order med brutna förpackningar debiteras med 20 % av ordervärdet på de brutna artiklarna, dock minst 300:- 58

59 Icopal Produktkatalog 2016 Ränna 125 mm/rör 90 mm & tillbehör Artikel Beskrivning Kulör Antal per kolli EAN Hängränna 125 mm, 2 m Svart m Svart m Svart m Svart * 6 m Svart m Vit m Vit m Vit m Vit * 6 m Vit m Silver m Silver m Silver m Silver * 6 m Silver Rännvinkel inner 125 mm, 90 Svart Svart Vit Vit Silver Silver Rännvinkel ytter 125 mm, 90 Svart Svart Vit Vit Silver Silver Ränngavel UNI 125 Svart Vit Silver Rännskarv 125 Svart Vit Silver

60 Artikel Beskrivning Kulör Antal per kolli EAN Rännkrok 125, 70 mm Svart För montage på takfotsbräda i lod. Vit Silver Rännkrok 125, 160 mm Svart För montage på takyta, lutning upp till 18 Vit Silver Rännkrok 125, 210 mm Svart För montage på takyta, lutningar från 18 och uppåt. Vit Silver Rännkrok 125 kort, Svart För montage på takfotsbräda 27 knäckt 27 Vit Silver Krok 125, ställbar Svart För montage på takfotsbräda. Lutningar mellan 0-38 Vit Silver Rännkrok 125, kompakt Svart För montage på takfotsbräda i lod Vit Silver Omvikningskupa 125/090 Svart Vit Silver

61 Icopal Produktkatalog 2016 Artikel Beskrivning Kulör Antal per kolli EAN Stuprör 090, 2 m Svart ,5 m Svart m Svart m Svart * 5 m Svart * 6 m Svart m Vit ,5 m Vit m Vit m Vit * 5 m Vit * 6 m Vit m Silver ,5 m Silver m Silver m Silver * 5 m Silver * 6 m Silver Mellanstycke 090, 0,5 m Svart m Svart ,5 m Vit m Vit ,5 m Silver m Silver Påskjutsrör 090 Svart Vit Silver Vattenkupa 090 Svart Vit Silver Grenrör 090 Svart Vit Silver

62 Artikel Beskrivning Kulör Antal per kolli EAN Rörvinkel 090, 70 Svart Vit Silver Utkastare 090 Svart Vit Silver Fällbar utkastare 090 Svart Vit Silver Brunnsutkastare 090 Svart Vit Silver Rörsvep trävägg 090 Svart Vit Silver Rörsvep stenvägg 090, exklusive stift Svart Vit Silver Stift till stenvägg, 125 mm mm mm mm mm Kil träsvep Svart Vit Silver Renstratt Svart Vit Silver Standard stiftlängd för rörsvep stenvägg, dimension 075 och

63 Icopal Produktkatalog 2016 Artikel Beskrivning Kulör Antal per kolli EAN Renstratt "Lövis" Svart Vit Silver Muff till renstratt Svart Vit Silver Stagband Svart Vit Silver Krokbockare Styckvis Engångsemballage Brytkostnad: Order med brutna förpackningar debiteras med 20 % av ordervärdet på de brutna artiklarna, dock minst 300:- 6 63

64 7. Beslag och plåtar Icopals plåtar och beslag tillverkas i Sverige av polyesterbelagd varmförzinkad stålplåt som ger värmebeständighet och reptålighet. Beslagen monteras med rostfri skruv 3,5 x 20 mm med c/c 100 mm. Överbleck Artikel Beskrivning Antal per kolli EAN Bredd, b = 40 mm svart 1200 mm svart 2000 mm vit 1200 mm vit 2000 mm Bredd, b = 60 mm svart 1200 mm svart 1500 mm svart 2000 mm vit 1200 mm vit 1500 mm vit 2000 mm silver 2000 mm Bredd, b = 80 mm svart 1200 mm svart 1500 mm svart 2000 mm vit 1200 mm vit 1500 mm vit 2000 mm silver 2000 mm Bredd, b = 100 mm svart 1200 mm svart 1500 mm svart 2000 mm vit 1200 mm vit 1500 mm vit 2000 mm Bredd, b = 120 mm svart 2000 mm vit 2000 mm Bredd, b = 150 mm svart 2000 mm Obs! Övriga beställningsvaror leveranstid ca 1 vecka. 64

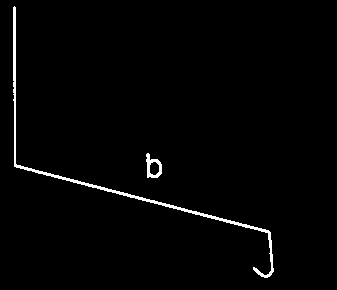

65 Icopal Produktkatalog 2016 Underbleck Artikel Beskrivning Antal per kolli EAN Underbleck Typ 1, b = 40 mm, spikhål c/c = 100 mm T1 40 svart 1200 mm T1 40 svart 2000 mm T1 40 vit 1200 mm T1 40 vit 2000 mm Underbleck Typ 1, b = 60 mm, spikhål c/c = 100 mm T1 60 svart 1200 mm T1 60 svart 1500 mm T1 60 svart 2000 mm T1 60 vit 1200 mm T1 60 vit 1500 mm T1 60 vit 2000 mm T1 60 silver 2000 mm Underbleck Typ 1, b = 80 mm, spikhål c/c = 100 mm T1 80 svart 1200 mm T1 80 svart 1500 mm T1 80 svart 2000 mm T1 80 vit 1200 mm T1 80 vit 1500 mm T1 80 vit 2000 mm T1 80 silver 2000 mm Underbleck Typ 1, b = 100 mm, spikhål c/c = 100 mm T1 100 svart 1200 mm T1 100 svart 1500 mm T1 100 svart 2000 mm T1 100 vit 1200 mm T1 100 vit 1500 mm T1 100 vit 2000 mm T1 100 silver 2000 mm Underbleck Typ 1, b = 120 mm, spikhål c/c = 100 mm T1 120 svart 2000 mm T1 120 vit 2000 mm Underbleck Typ 1, b = 150 mm, spikhål c/c = 100 mm T1 150 svart 2000 mm T1 150 vit 2000 mm Fönsterblecksskruv med bits, 3,5 x 20, RF svart vit Obs! Övriga beställningsvaror leveranstid ca 1 vecka. 65

66 Övriga plåtar och beslag Artikel Beskrivning Antal per kolli EAN Ståndskiva h/b = 150 mm svart 2000 mm vit 2000 mm Tröskelplåt a = 12 mm, b = 20 mm, c = 15 mm, spikhål c/c = 100 mm svart vit Obs! Övriga beställningsvaror leveranstid ca 1 vecka. Takbeslag Artikel Beskrivning Antal per kolli EAN Fotplåt b = 145 mm, h = 50 mm. Vid nyproduktion svart vit tegelröd silver Fotplåt b = 145 mm, h = 70 mm. Vid renovering svart vit YEP Plåtrems Kondensskydd under fotplåt Vinkelränna Plan Monteras på fast underlag under läkt. AMA Hus JT-4214/ Se Kondensskydd under plåtdetaljer sid (konisk) svart (konisk) tegelröd Vinkelränna Försänkt Monteras på fast eller frihängande underlag ovan läkt. AMA Hus JT-4214/ svart tegelröd Vattbrädebeslag h = 25 mm, b = 105 mm svart vit silver Obs! Övriga beställningsvaror leveranstid ca 1 vecka. 66

67 Icopal Produktkatalog 2016 Artikel Beskrivning Antal per kolli EAN Vattbrädebeslag h = 25 mm, b = 140 mm svart vit silver Vindskivebeslag, Typ 1 b = 128 mm, h = 109 mm T1 128 svart T1 128 vit Vindskivebeslag, Typ 2 a = 65 mm, b = 55 mm T2 55 svart T2 55 vit T2 55 silver T2 55 tegelröd Vindskivebeslag, Typ 2 a = 30 mm, b = 110 mm, c = 16 mm T2 110 svart T2 110 vit T2 110 silver Obs! Övriga beställningsvaror leveranstid ca 1 vecka. Icopal Vilfa byggtejp (reparations- och tätningstejp) Artikel Beskrivning Kulör Format i meter Vikt ca kg Antal per pkt EAN Vilfa Byggtejp 10x0,10 1, Icopal Vilfa Byggtejp är en reparations- och tätningstejp 10x0,15 3, av gummibitumen belagd med aluminiumfolie. 10x0,30 6, Vilfa Detalj 5 x 0, Självhäftande butylband med Svart crepad alufolie på ovansidan. För tätning vid detaljer och genomföringar på takytor. UV-resistent. Klarar låga temperaturer och frost. Tegelröd

68 8. Brandgasventilation och takljus Svitaprodukter Alla produkter inom Svita-sortimentet är beställningsvara. Utöver vad som framgår i denna katalog offererar vi kundanpassade lösningar på begäran. Våra brandgasventilatorer och takljus i standardutförande kan monteras på tak med lutning från 0-30 grader. Kontakta oss för konsultation om lutningen överstiger 30 grader. Se till att det är fritt runt om för helt öppet lock. För brandgasventilatorer med ett lock är öppningsvinkeln >140 grader. Alla angivna mått för brandgasventilatorer, kupoler och uppstigningsluckor är invändiga öppningsmått tillika håltagningsmått. Svita - System för brandgasventilatorer i tak Svita brandgasventilatorer finns som två standardutföranden, med ett eller två uppåtgående lock. Brandgasventilatorer med ett uppåtgående lock, Sky Vent och Smoke Vent, har en motordriven öppningsfunktion som styrs av tryckknapp, en rökdetektor, en temperaturgivare (värmedetektor) som öppnar vid 58 C eller vid 78 C alternativt ett överordnat system (brandlarmcentral). Sky Vent och Smoke Vent kan kompletteras med ett paket för komfortventilation. Se under tillbehör. Värmedetektorn är en obligatorisk del av systemet, men köps separat och finns under Tillbehör på sidan 71. Lockets öppningsvinkel överstiger 140 grader. Finns både med 2, 3 eller 4 lager klart eller opalt akryllock samt värmeisolerat lock av aluzink. Motorn är på 48V DC. Brandgasventilatorer med två uppåtgående lock, Clear Vent -2L och UPP-2L, har ett utvändigt draghandtag för manuell öppning från tak, smältsäkring som öppnar automatiskt vid 72 C samt gastrycksfjädrar. Locken är antingen av isolerad aluzinkplåt eller av ljusgenomsläpplig polykarbonat med kantplåtar av aluzinkplåt. Alla brandgasventilatorer har nedstörtningsskydd som standard. Samtliga modeller har en sarg av galvaniserad stålplåt med 50 mm mineralullsisolering. De kan även beställas med Plywood på utsidan. Plåtlocken kan beställas i färg om så önskas och alla brandgasventilatorer kan även tillverkas för renoveringsutförande i storlekar från 1000x1000 till 2400x1200 mm. Svita brandgasventilatorer är CE-märkta enligt SS EN och uppfyller mer än väl kravnivåerna i svensk standard SS Brandgasventilatorer med ett motordrivet lock System Sky Vent och Smoke Vent Svita Sky Vent Ett motordrivet uppåtgående lock av akryl i 2 lager. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Klart lock, 2 lager x Ljustransmission 85 %, Vägt U-värde 2,7 W/m 2 C 1200 x x x x x x x x x För specialstorlekar kontakta Icopal. 68

69 Icopal Produktkatalog 2016 Artikel Beskrivning Sarghöjd mm Storlek mm EAN Opalt lock, 2 lager x Ljustransmission 72 % Vägt U-värde 2,7 W/m 2 C 1200 x x x x x x x x x Svita Sky Vent Ett motordrivet uppåtgående lock av akryl i 3 lager. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Klart lock, 3 lager x Ljustransmission 78 % Vägt U-värde 1,9 W/m 2 C 1200 x x x x x x x x x Opalt lock, 3 lager x Ljustransmission 61 % Vägt U-värde 1,9 W/m 2 C 1200 x x x x x x x x x För specialstorlekar kontakta Icopal. 69

70 Svita Sky Vent Ett motordrivet uppåtgående lock av akryl i 4 lager. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Klart lock, 4 lager x Ljustransmission 72 % Vägt U-värde 1,3 W/m 2 C 1200 x x x x x x x x x Opalt lock, 4 lager x Ljustransmission 52 % Vägt U-värde 1,3 W/m 2 C 1200 x x x x x x x x x Svita Smoke Vent Ett motordrivet uppåtgående värmeisolerat lock av aluzinkplåt. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Lock av aluzinkplåt x Vägt U-värde 0,9 W/m 2 C 1200 x x x x x x x x x För specialstorlekar kontakta Icopal. 70

71 Icopal Produktkatalog 2016 Tillbehör till System Sky Vent och Smoke Vent Styrsystem för brandgasventilatorer av typ Vent. Dimensioneras efter antalet brandgasventilatorer och kan i större anläggningar länkas vid behov. Systemet består av en styrcentral som i larmläge öppnar ventilatorerna antingen via tryckknapp, larm från ansluten sensor eller via ett överordnat system. Upp till 50 st sensorer, värmedetektorer och rökdetektorer, kan anslutas till varje central. Som tillbehör finns komfortpaket för ventilaton av överskottsvärme med övervakning av vind- och regngivare. Antalet komfortzoner beror på centralens storlek. Artikel Beskrivning EAN Styrcentral Vent 5A-1-1(2 BGV), 48 DC Styrcentral Vent 15A-1-1 (5 BGV, 1 komfort), 48V DC Styrcentral Vent 30A-2-1 (10 BGV, 2 komfort), 48V DC Styrcentral Vent 60A-4-1 (20 BGV, 4 komfort), 48V DC Rökdetektor Värmedetektor 58 C Värmedetektor 78 C Tryckknappsenhet Brand T6 brandgasventilering Paket komfortventilation, Vind- och regngivare, insticksmodul till styrcentral samt tryckknapp för manöver Tryckknapp manöver komfortventilation Vind- och regngivare inkl. insticksmodul Montering Artikel Beskrivning Storlek mm EAN Intäckningsplåt av aluzink, höjd 150 mm 1000 x Plåten har en hakfals och uppfyller kraven enligt AMA Hus JT Passar för intäckning av 1200 x både Svita brandgasventilatorer och takljus 1800 x x x Special Takljuskil av mineralull för vattenavledning 2 st á 2400 mm

72 Brandgasventilator med två lock, Clear Vent-2L och UPP-2L Svita Clear Vent-2L Två uppåtgående lock med kanalplast i 5 skikt monterat på en träram med avtäckningsplåtar i aluzinkplåt. Öppnas med smältsäkring och gastrycksfjäder. Som tillbehör finns hållmagnet 24 VDC och gränsläge för indikering av öppen ventilator. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Svita Brandgasventilator Clear Vent -2L x Ljustransmission 59% 1200x Vägt U-värde är 2,0 W/m 2 C. 1800x x x x x x x x * Special Utbyte av 72 C smältbleck till 98 C * För information om specialstorlekar kontakta Icopal. Svita UPP-2L Två uppåtgående lock av aluzinkplåt med mellanliggande isolering. Öppnas med smältsäkring och gastrycksfjäder. Som tillbehör finns hållmagnet 24 VDC och gränsläge för indikering av öppen ventilator. Artikel Beskrivning Sarghöjd mm Storlek mm EAN Svita Brandgasventilator UPP-2L x Vägt U-värde: 0,9 W/m 2 C x x x x x x x x x * Special Utbyte av 72 C smältbleck till 98 C * För information om specialstorlekar kontakta Icopal. Tillbehör till Clear Vent-2L och UPP-2L Montering Artikel Beskrivning Storlek mm EAN Intäckningsplåt av aluzink, höjd 150 mm 1000 x Plåten har en hakfals och uppfyller kraven enligt AMA Hus JT Passar för intäckning av både 1200 x Svita brandgasventilatorer och takljus 1800 x x x Special Takljuskil av mineralull för vattenavledning 2 st a mm

73 Icopal Produktkatalog 2016 Öppningsindikering En öppen brandgasventilator kan orsaka stora skador. Gränslägesbrytare IGB som känner av om locket är stängt kan monteras och kopplas till centralenhet eller central för brandlarm. Rekommenderas alltid på brandgasventilationer dolda för tillsyn vid hemgång. För inbrottslarm rekommenderas magnetkontakt för indikering. Magnetkontakt DC 102 har ett maximalt arbetsavstånd på 18 mm och är normalt sluten. Magnetkontakten levereras färdigmonterad i luckan. Artikel Beskrivning EAN Gränslägesbrytare IGB för indikering öppen lucka Dito fabriksmonterad vid leverans Magnetkontakt DC 102, indikering inbrottslarm Elektrisk öppning av UPP-2L och Clear Vent -2L Smältsäkringen som sitter monterad i ventilatorn som standard kan kompletteras med en hållmagnet som drivs med 24 VDC vilket gör att ventilatorn kan fjärröppnas med hjälp av en kontrollpanel. Svita Batteribackup används som strömförsörjning vid elavbrott och dimensioneras beroende på antal magneter och hur lång reservdrift som önskas, rekommendation min 10 timmar. Svita Batteribackup är försedd med tre potentialfria larmutgångar för nätbortfall, likriktarfel och låg batterispänning. Kontrollpanel IKP finns i flera olika utföranden för öppning i flera zoner. Nyckelbrytare och IKP 1-3 Z är försedda med indikering för öppen ventilator under förutsättning att gränslägesbrytare är ansluten. Artikel Beskrivning EAN Elektrisk hållmagnet Dito fabriksmonterad vid leverans Svita Batteribackup (SBB) SBB 3 Ah max 6 magneter SBB 7 Ah max12 magneter SBB 17 Ah max 32 magneter Kontrollpanel (Trycknappsenhet) Nyckelbrytare med indikering (fd IKP BN) Öppningsknapp röd Krossa glaset IKP 1Z Central för öppning i 1 zon med indikering för öppen lucka IKP 2Z Central för öppning i 2 zoner med indikering för öppen lucka IKP 3Z Central för öppning i 3 zoner med indikering för öppen lucka Rökdetektor 24 volt likspänning = växlande reläutgång med indikering för öppen lucka

74 Uppstigningslucka och inspektionslucka Svita uppstigningslucka SUL används för åtkomst till tak, SUL är öppningsbar från in- och utsida och försedd med låsbeslag på insida. SUL finns i isolerat utförande med plåtsarg samt kondensisolerat utförande med träsarg. Inspektionsluckan används bla för inspektion av kallvindar har låsbeslag på utsidan. Både Uppstignings- och inspektionsluckor kan beställas kulöranpassat. Artikel Beskrivning Sarghöjd mm Storlek mm EAN SUL med träsarg x Lock av belagd plåt i svart kulör, kondensisolerat med 600 x mm cellplastisolering. 600 x SUL med plåtsarg av galvaniserad plåt Lock av aluzinkplåt som är värmeisolerat med 50 mm mineralullisolering x x x x * SUL Special Uppstigningslucka med klar akrylkupol x Träsarg. Klar akrylkupol i 2 skikt. Försedd med 900 x gastrycksfjäder för att förhindra igenblåsning x Uppstigningslucka med opal akrylkupol x Träsarg. Opal akrylkupol i 2 skikt. Försedd med 900 x gastrycksfjäder för att förhindra igenblåsning x Inspektionslucka med träsarg Lock av belagd plåt i svart kulör, kondensisolerat med 15 mm cellplastisolering. För inspektion utifrån. Utvändigt låsbeslag * Inspektionslucka Special * För information om Specialstorlekar kontakta Icopal. Svita Takljuskupoler x x x Både produkter för fast montage och alternativ som kan öppnas finns. Kupol och sarg beställs separat. Angivna storlekar motsvarar öppningsmått i taket. Öppningsbara takljus kan kompletteras med utrustning för komfortventilation, se vidare under tillbehör. KA står för klar akryl och OA står för opal akryl. En helt klar kupol ger mesta möjliga dagsljusinsläpp men med ett opalt innerglas/mellanglas fås bättre ljusspridning och risken för bländning minskar. Nedstörtningsskydd till takljus är standard och är fäst i träsargen, gäller storlekar från 900x1200 mm. Akrylkupoler, välvda Artikel Beskrivning Storlek mm EAN lags akrylkupol Klar KA/KA 600 x Ljustransmission 85 % 700 x U-värde 3,1 W/m2 C 900 x x x x x x x * Special lags akrylkupol Opal KA/OA 600 x Ljustransmission 72 % 700 x U-värde 3,1 W/m2 C 900 x x x x x x x * Special * För information om specialstorlekar kontakta Icopal.

75 Icopal Produktkatalog 2016 Artikel Beskrivning Storlek mm EAN lagsakrylkupol Klar KA/KA/KA 600 x Ljustransmission 78 % U-värde 2,0 W/m2 C 700 x x x x x x x x * Special lags akrylkupol Opal KA/OA/KA 600 x Ljustransmission 61 % U-värde 2,0 W/m2 C 700 x x x x x x x x * Special Artikel Beskrivning Storlek mm EAN lagsakrylkupol Klar KA/KA/KA/KA 600 x Ljustransmission 72 % U-värde 1,5 W/m2 C 700 x x x x x x x x * Special lags akrylkupol Opal KA/KA/OA/KA 600 x Ljustransmission 52 % U-värde1,5 W/m2 C 700 x x x x x x x x * Special 8 * För information om specialstorlekar kontakta Icopal. 75

76 Träsargar Nedstörtningsskydd ingår i storlekar från 900x1200. Fast träsarg SD, 230 mm hög och 43 mm tjock. Artikel Storlek mm EAN x x x x x x x x x * Special * För information om specialstorlekar kontakta Icopal. Öppningsbar träsarg, 230 mm hög och 33 mm tjock. Artikel Storlek mm EAN x x x x x * Special IcoLight - takljuskupoler IcoLight takljuskupoler levereras som en komplett byggsats innehållande 4-lags akrylkupol, sargdelar, skruvar och tätningslist. Utöver byggsatsen behövs vinkeljärn och skruvar för att fästa kupolen i taket samt tätskikt för att täta mellan sarg och tak. Ljustransmission 71 %, vägt U-värde: 1,8 W/m2 C. Oisolerad sarg ej lämpligt vid installation i kök och badrum pga kondensrisk. Artikel Beskrivning Sarghöjd mm Storlek mm EAN IcoLight Takljuskupoler x x Montering Artikel Beskrivning Storlek mm EAN Intäckningsplåt av aluzink, höjd 150 mm 1000 x Plåten har en hakfals och uppfyller kraven enligt AMA Hus JT Passar för intäckning av både Svita 1200 x brandgasventilatorer och takljus x x x Special Takljuskil av mineralull för vattenavledning 2 st á 2400mm Kupolhållare, 1 st Komfortventilation Artikel Beskrivning Storlek mm EAN MP 230 VAC med en motor för takljuskupol samtliga öppning 300 mm. Till modell öppningsbar sarg Manöverbrytare upp/ner för 230 V motorpaket

77 Icopal Produktkatalog 2016 Mekanisk öppning Artikel Beskrivning EAN Telescopic Skruvöppnare för takljus Manöverstång till dito 1,5 meter Manöverstång till dito 3,0 meter Inbrottsgaller Artikel Beskrivning Till storlek EAN Standardgaller fabriksmonterad i sargen 1000 x vid leverans av brandgasventilator eller takljuskupol 1200 x (ersätter nedstörtningsskyddet i 1800 x brandgasventilatorer som annars levereras i standardutförande). Inbrottsförsvårande x x Special Standardgaller 1000 x löst levererat, inbrottsförsvårande 1200 x x x x Special Inbrottsgaller certifierat Klass II 1000 x monterat i sarg 1200 x x x x Special Inbrottsgaller certifierat Klass III 1000 x för montering direkt i tak. Typ av infästning anpassas till underlaget x x x x Special 8 77

78 Reservdelar Artikel Beskrivning EAN Smältbleck 72 grader typ F till samtliga BGV med hållmagnet tillverkade from Smältbleck 98 grader typ F till samtliga BGV med hållmagnet tillverkade from Smältbleck grader, Typ A till BGV med komfortlås äldre än 1989 sam L med hållmagnet grader, Typ A till BGV med komfortlås äldre än 1989 sam L med hållmagnet grader, Typ C till U BGV (uppåtgående) tillverkad efter 1989, vinklad grader, Typ C till U BGV (uppåtgående) tillverkad efter 1989, vinklad grader, Typ D till L BGV (nedåtgående) utan hållmagnet grader, Typ D till L BGV (nedåtgående) utan hållmagnet grader, Typ G c/c 60 till modell PU tillverkad före grader, Typ G c/c 60 till modell PU tillverkad före Batteri 12 V (Det krävs 2 batterier för 24 V) AH L-B-H Passar till ELS 004, ISF 2 och Multi Mini 2,3 178x34x Passar till ELS 04 1,3 97x49x Passar till ISF 7, ISF 14, ELS 10-40, DVM ELS 015 och 030 7,2 151x65x Passa till ISF x175x Passar till ISF x165x Manöverskåp infällt, BxHxD: 125 x 200 x 50 mm Manöverskåp utanpåliggande, BxHxD: 155 x 225 x 40 mm 78

79 Icopal Produktkatalog Väggar Icopal Lufttätt hus är ett komplett system omfattande byggfolier, vindskydd och syllprodukter med anpassade tätningstillbehör som gör det enklare och säkrare att bygga energieffektivt och lufttätt. Systemet hindrar ovälkommna luftflöden och fukt från att nå byggkonstruktionen. Luft- & ångspärr Akvaden Byggfolie Åldringsbeständig byggfolie av polyeten. Transparent. -märkt godkännandebevis 4308/89. Artikel Format Bredd mm Längd m Tjocklek mm Rullvikt kg Rullar per pall Pallvikt kg EAN Ovikt ,20 12, Ovikt ,20 24, Vikt ,5 0,20 6, Vikt ,20 12, Vikt ,20 18, Vikt ,12 7, ) Utgående Akvaden Säkerhetsväv Åldringsbeständig armerad byggfolie av polyeten. Genomtrampningssäker. Transparent. -märkt godkännandebevis 2427/87. Artikel Format Bredd mm Längd m Tjocklek mm Rullvikt kg Rullar per pall Pallvikt kg EAN Ovikt ,24 10, Ovikt ,24 20, Icopal Bastufolie Byggfolie av HD-polyeten. Transparent. Artikel Format Bredd mm Längd m Tjocklek mm Rullvikt kg Rullar per pall Pallvikt kg EAN Vikt ,08 2, Läs mer om Icopal Lufttätt hus i vår broschyr! 79

80 Vindskydd Vindskydd av polypropen/polyeten Windy Prima är ett mycket diffusionsöppet, åldringsbeständigt och rivstarkt vindskydd. Den är vindtät och har vattenklass W1, högsta klassen för vindskydd, och är regntät. Windy Prima kan användas som tillfälligt väderskydd under byggtiden, kombineras då med Universal FT (se monteringsanvisning). Windy Base är ett åldringsbeständigt och rivstarkt vindskydd av nonwoven polypropen laminerad med polyetenfolie. Vindskydd används på utsidan av väggar. Både Windy Base och Windy Prima har god elasticitet och tar upp normala rörelser i underlaget utan att spricka. Den våningshöga bredden (monteras horisontellt) ger få skarvar, snabbt montage och god vindtäthet. Windy Prima är -märkt; SC Windy Base är -märkt; Windy Prima väger ca 90 g/m2, Sd = < 0,04 m. Windy Base väger ca 70 g/m2, Sd = < 0,4 m. Artikel Beskrivning Format m Rullvikt kg Rullar per pall Pallvikt kg EAN Windy Prima 12,5 x 2, x 2, x 2, x 1, Windy Base 12,5 x 2, x 2, Vindskydd av bitumenimpregnerad cellulosapapp Vesta Pro används som vindskydd i vägg. Vikten är 475 g/m 2 och diffusionsmotståndet ca 10x10 3 s/m. Artikel Beskrivning Format m Rullvikt kg Rullar per pall Pallvikt kg EAN Vesta Pro 20x1,25 11, Ångbroms Monarvap Sd5 Monarvap Sd5 används på byggnadens insida i väggar, tak och golv. Ångbromsen är mer diffusionstät än ett vindskydd, men inte så tät som en ångspärr. En dubbelriktad ångtransport erhålls vilket passar för konstruktioner med periodvis omvänd fuktvandring (t.ex. sommarstugor). Det kan också vara ett bra val om konstruktionen innehåller mycket byggfukt. Monarvap Sd5 består av en non-woven fiberduk i polypropen belagd med en sampolymer av polyeten. Vikt ca 100 g/m 2. Diffusionsmotstånd 200 x 10 3 s/m. Sd-värde 5 m. Artikel Beskrivning Format m Rullvikt kg Rullar per pall Pallviktkg EAN Monarvap Sd5 25x2,70 6,

81 Icopal Produktkatalog 2016 Tillbehör till luft- & ångspärr, vindskydd och ångbroms Fogmassa och lim Icopal Folielim av enkomponents vattenbaserat dispersionslim. Avsett för att provisoriskt hålla upp byggfolien under monteringen. Fäster mot plast, hyvlat trä, puts och betong. 1) Utgående 12 st 0,3 l patron för fogspruta EAN 1 förpackning Skarvband Artikel Beskrivning Förpackning Beställningsenhet Icopal Butylfogmassa för fukt- och lufttät Se Byggkemiska produkter sid 55 skarvning av Akvaden och Windy. Icopal Butyltape är ett åldringsbeständigt dubbelhäftande skarvband av butyl. Används för att få en fukt- och lufttät skarv av bla Akvaden, Windy och FONDA Special. Har bra vidhäftning mot polyeten, trä och betong. -märkt och typgodkänd. Godkännande bevis SC Artikel Beskrivning Tjocklek mm Format Rullvikt kg Förpackning Beställnings-enhet EAN Icopal Butyltape 1,0 30 mm x 10 m 0,4 20 rullar 1 rulle ,0 30 mm x 20 m 0,8 1 rulle 1 rulle ,5 50 mm x 10 m 1,0 10 rullar 1 rulle ,5 50 mm x 20 m 2,0 1 rulle 1 rulle Tejper Icopal Universal FT är en flexibel, vattentät, UV- och åldringsbeständig tejp belagd med ett tryckkänsligt akrylklister på under sidan som fäster lätt och omedelbart både vid höga och låga temperaturer. Med mycket goda klisteregenskaper och stretchbarhet är den lämplig för skarvning och tätning runt öppningar samt genomföringar i ytterväggar och undertak. Den används bla till luft- och ångspärrar. -märkt och typgodkänd SC Icopal Universaltape är en enklare tejp av PE-film belagd på en sida med akrylklister som är avsedd för skarvning av ångspärrar. Fäster på plast, metall och glas. Artikel Beskrivning Format Rullvikt kg Förpackning Beställnings-enhet EAN Icopal Universal FT (Flex Tape) 50 mm x 22,8 m 0,5 24 rullar 1 rulle Icopal Universaltape 50 mm x 25 m 0,3 5 rullar 1 förpackning Rör- och kabelmanschetter Icopals rör- och kabelmanschetter består av förstansad EPDM-duk belagd med självhäftande akrylklister och fäster mot plast, metall och glas. Artikel Beskrivning Format Beställningsenhet EAN Icopal Kabelmanschett för tätning vid kabelgenomföringar med Ø5-Ø22mm Icopal Rörmanschett för tätning vid genomföringar med Ø mm. 122,5 x 122,5 mm Påse med 16 st uppdelat på 4 ark 245 x 245 mm Påse med 5 st

82 Syllisolering Syllisolering används i väggkonstruktioner som kapillärbrytande skikt mellan grundmur och vägg samt för att förhindra luftläckage in i konstruktionen vid ojämnheter i underlaget. Icopal erbjuder två typer av syllisolering som kan användas var för sig eller i kombination beroende på väggens konstruktion. Grundisolering YEP 2500 består av en polyesterbärare impregnerad och belagd med SBS-modifierad asfalt. Produkten används tex under träsyll på betongplatta. Icothen är ett självhäftande membran som består av kraftig polyetenfolie belagd med SBS-modifierad asfalt. Den används som glidskikt under tegelväggar och minskar risken för sprickor vid eventuella rörelser i konstruktionen. Artikel Beskrivning Format m Rullvikt kg Rullar per pall Beställningsenhet Grundisolering YEP x 0, rulle x 0, rulle x 0, rulle x 0, rulle Flera Icothene Se Inbyggda tätskikt sid 50 EAN 82

83 Icopal Produktkatalog Mellangolv FONDA Special (fuktspärr för golv inomhus) FONDA Special är en fuktspärr för golv av polypropen som säkerställer att fukt från betongplatta eller källargolv stannar på fuktspärrens undersida och inte når upp till övergolvet och rumsmiljön. Låg bygghöjd, endast 2 mm. För skarvning och försegling av FONDA Special mot underliggande golv används Icopal Butyltape. Artikel Beskrivning Format M Rullvikt kg Rullar per pall EAN FONDA Special 10 x 1,28 m 6, x 2,08 m Flera Icopal Butyltape Se Skarvband sid 55 Stegljudsisolering Foam Icopal Airolen och Icolen är stegljudsdämpande golvmellanskikt av extruderad polyetenskum med helt slutna celler. Båda har en densitet på 30 kg/m 3 och uppfyller stegljudsklass 7. Airolen är tjockare och ger därför något mer behaglig svikt åt parkett och trägolv. Till laminatgolv bör dock Icolen väljas. Airolen typgodkännandebevis SC Artikel Beskrivning Innehåll m 2 Format m Rullvikt kg Rullar per pall EAN Icopal Airolen P, 3 mm 15 12,5 x 1,20 1, Icopal Icolen L, 2 mm 15 12,5 x 1,20 0, Lumppapp Grålumppapp L400 består av obehandlad lumppapp och används som skiljeskikt i flytande golv och som stegljudsdämpare i golv med golvvärme. 400 gsm. Artikel Beskrivning Innehåll m 2 Format m Rullvikt kg Rullar per pall EAN Grålumppapp L x x

84 11. Dränering och isolering i mark Fuktspärr FONDA Universal FONDA Universal används som luftspaltbildande fuktspärr på källarytterväggar samt på golv i kombination med mekaniskt ventilerade system. Bygghöjd 7 mm. Artikel Beskrivning Format m Rullvikt kg Rullar per pall EAN FONDA Universal 20 x 1, x 1, x 2, Tillbehör till FONDA Universal Artikel Beskrivning Format Antal per kolli Beställningsenhet EAN Spik med bricka för betong 30 mm 10 pkt/kartong 1 pkt à 100 st Åtgång 4 st/m (var 7:e knopp). 75 mm 10 pkt/kartong 1 pkt à 80 st Fästplugg för 50 mm 10 påsar/katong 1 påse à 100 st betong Spikbricka 10 påsar/kartong 1 påse à 100 st Spikbricka för bultpistol Putsbeslag av aluminium Kantlist plast Täcker konstruktionens ovankant och hindrar jord och vatten att tränga ner. 1 påse à 200 st m 50 st/förp. 1 beslag m - 1 bunt à 20 lister Se också information om förstärkt fuktskydd på väggens nedre del och ev grundsula nedan samt information om FONDA Isobag på sid 87. Förstärkt fuktskydd på källarytterväggens nedersta del Oavsett lösning bör fuktskyddet på grundens nedre del och eventuell grundsula förstärkas. Välj mellan ett självhäftande membran eller ett svetsmembran. Underlaget ska vara slätt och ordentligt rengjort samt strykas med Icoflux Primer före fastsättning. Membranskyddet monteras under både FONDA Drain respektive FONDA Universal. Vid hög fuktbelastning och kall väderlek med utomhustemperatur lägre än 10 ºC rekommenderas Membrane 3. Artikel Beskrivning Format Antal per kolli Beställningenhet EAN FONDA Membran (självhäftande) 15 x 0,5 m 16 rullar/pall 1 rulle Icopal Membrane 3 Se Inbyggda tätskikt sid Svetsmembran av kvalitet YEP 4000 Flera Icoflux Primer Se Byggkemiska produkter sid 53 Läs mer om FONDA Drain på vår hemsida! 84

85 Icopal Produktkatalog 2016 FONDA Drain Icopal FONDA Drain är en dränerande och isolerande cellplastskiva som används för isolering och dränering. Cellplastskivan består av expanderad polystyren som limmats ihop med ett vattenavvisande bindemedel. Värmekonduktivitet 0,036-0,037 W/mK. Ånggenomsläpplighet 3,4*106 m 2 /s. Typgodkännande: 0961 SWEDCERT och SP rapport FX Icopal FONDA Drain används för isolering och dränering av terrass- och gårdsbjälklag. Skivan säljs även i storformat för effektivare installation. Icopal FONDA Drain kan även användas vertikalt för isolering av källaryttervägg och grundmur. Skivorna har då ett unikt interlocksystem (falsad kant) vilket underlättar montering och ger tätare skarvar utan onödigt energiläckage. Tillbehör till FONDA Drain För att förenkla installationen av FONDA Drain finns en rad tillbehör så som fästplugg, hulling och kantlister. FONDA Isobag Används med fördel i mark för dränering och isolering av dräneringsrör, vattenledningar, avlopp, stenkistor mm. Isobagen som är ett alternativ till traditionella fyllnadsmassor är lätt formbar och kan snabbt och effektivt byggas i flera skikt. FONDA Isobag består av en säck av geotextil fylld med små kulor av expanderad polystyren. Geotextilen håller samman kulorna och förhindrar igensättning av jord. FONDA Isobag övre respektive undre har olika fyllnadsgrad. För mer information om FONDA Drain se eller kontakta oss. FONDA Dräneringsmattor Används horisontellt i parkeringstak, takterrasser, broar m.m. för att effektivt skydda membran genom avvattning, dränering och separering. FONDA Geoplex består av en matta i polypropen med distansknoppar. På knopparna sitter en fastsvetsad geotextil som bildar en dräneringsspalt. Mattan placeras ovanför membranet vänd med geotextilen uppåt för att dränera bort fukt som trycker på från jordmassorna. FONDA Geotextil N3 är avsedd för dränering och separationslager i markkonstruktioner. Bruksklass N3 enligt AMA Anläggning. Artikel Beskrivning Format m Rullvikt kg Rullar per pall EAN FONDA Geoplex 2,0 x 15 15, FONDA Geotextil N3 2,25 x

86 Anläggningsmembraner Gas- och radonmembran Icopal Gas- och radonmembran är uppbyggda av flera skikt av UV-beständig LD-polyeten och är förstärkta med nät av polyestergarn. RAC 800 Gas- och radonmembran har även ett skikt av aluminiumfolie för optimal gastäthet. Membranet används i mark gärna i schaktbotten under husgrunden som skydd för uppträngande metan- eller radongas. RMB 400 skyddar mot radongas och används i eller på grundplattan i byggnaden. Membranen skarvas på plats genom svetsning eller med butyltejper. Se Tillbehör nedan. Artikel Beskrivning Tjocklek mm Format m Vikt g/m 2 Rullar per pall EAN RMB 400 0,4 2 x ,4 4 x ,4 2 x 12, RAC 800 0,8 2 x * 0,8 2 x Base SV Se sid 41 * Beställningsvara. Rullarna kan vara skarvade, tätheten garanteras. Tillbehör Gas- och radonmembran Artikel Beskrivning Format Förpackning EAN Icopal Geobutyltape för tätning av skarvar 2 mmx30 mmx25 m 1 rulle (dubbelhäftande) Icopal Radon Multitape Butyl för tätning av skarvar 80 mmx20 m Elotene för tätning av genomföringar 110 mmx20 m 1 rulle Radon Tätningsmassa för genomföringar 6 kg kg Tätningsbandrektangulär. Se sidan 23. Flera Gummistosar Se sid Icopal Butylfogmassa för tätning Se sid IcoCorner (inåt) för tätning av inåtgående hörn IcoCorner (utåt) för tätning av utåtgående hörn 160x100x100 mm 10 st ,5x100x80 mm 10 st Geomembran Icopal Geomembran består av UV-beständig LD-polyeten. Produkten används som rotskydd vid gröna tak, (gäller Blackline 750) bottentätning i bassänger och deponianläggningar samt i mark som skydd för ovanförliggande material och byggnader. Artikel Beskrivning Format m Vikt g/m 2 Rullvikt kg Rullar per pall EAN 13882* Blackline x Blackline x * Blackline x * Blackline x * Beställningsvara. Läs mer om våra Gasoch radonmembraner på vår kampanjsida. 86

87 Icopal Produktkatalog Trädgårdsmiljö Trädgårdssten Dekorskiffer är en svensk naturprodukt från Grythyttan som används som dekoration i trädgården, runt planteringar och i krukor. Levereras otvättad, bevattnas några gånger för att få sin naturliga färg. Fraktion mm. 4 säckar på 14 kg täcker ca 1 m 2. Artikel Beskrivning Förpackning Antal per pall Beställningsenhet EAN Dekorskiffer Säck 14 kg 60 1 pall Dekorskiffer Big bag 800 kg

88 13. Väderskydd och skydd under byggtiden Monarflex MultiCover Presenningar MultiCover är en högprestandapresenning av UV-stabiliserad LD-polyeten som armerats med polyestergarn. Den väger 225 g/m 2 och är försedd med kraftiga ingjutna öljetter. Presenningen har ett mycket brett användningsområde som väderskydd för bl a byggnadsmaterial, båtar, trädgårdsmöbler, inom lantbruk samt vid transporter. Till MultiCover finns flera praktiska tillbehör för infästning, tätning, skarvning och lagning, se nästa sida. Artikel Beskrivning Format m Vikt kg Antal per pall EAN MultiCover, klar, levereras i bärpåse 4 x x MultiCover, klar 5 x x x x x Monarflex Ställningsskydd Monarflex Ställningsskydd används som väderskydd vid ny- och ombyggnadsarbeten. Produkterna finns i flera olika utföranden (även flamsäkert) för skydd av både tak och fasad. I produktprogrammet ingår även tillbehör som ger en enkel och säker infästning, se sid 91. Monarflex Ställningsskydd med bindel (förhålad per 100 mm) Ställningsskydd ScaffBand respektive Stripe är uppbyggda av extruderad och blåst LD-polyetenfolie förstärkt med ingjutet nät av polyestergarn och försedd med ingjuten bindel för förankring. Scaffband kan användas upp till ca 6 månader om byggnadens lokalisering är skyddad. Ställningsskydd Stripe som kombinerar extremt hög hållfasthet med låg vikt kan användas upp till ca 12 månader utom i kustområden. Artikel Beskrivning Typ Draghållfasthet kn/m 2 Format m Vikt g/m 2 Rullvikt kg Rullar per pall EAN Scaffband Klar >11 3,20 x , Klar >11 4,00 x , Stripe Klar >11 3,25 x , Klar >11 4,00 x , Monarflex Ställningsskydd Flamesafe Flamsäkra ställningsskydd för miljöer där det finns extra höga krav på att hindra spridning av brand. Följande produkter kan erhållas i Flamesafe-kvalitet: Scaffband, Stripe, Light, Super Light, Super T Plus och TRC. Monarflex Ställningsskydd med logotype Följande produkter kan förses med ingjuten kundspecifik logotype: Scaffband, Stripe, Light, Super Light och Super T Plus. Kontakta Icopal för aktuella villkor och offert. Monarflex Ställningsskydd med ingjutna öljetter Ställningsskydd med öljett kombinerar extremt hög hållfasthet med låg vikt och finns i tre varianter. Produkterna är uppbyggda av extruderad och blåst LD-polyetenfolie förstärkt med ingjutet nät av polyestergarn och försedda med ingjutna öljetter för förankring. Super T plus kan användas i byggprojekt med en varaktighet >12 mån även i kustområden. 88

89 Icopal Produktkatalog 2016 Artikel Beskrivning Typ Draghållfasthet kn/m 2 Format m Vikt g/m 2 Rullvikt kg Rullar per pall EAN Light Klar > 7,5 3,25 x , Klar > 7,5 4,00 x , Super Light Klar > 10 3,25 x , Klar > 10 4,00 x , * Super T Plus Klar > 13 3,25 x , * Klar > 13 4,00 x , * Beställningsvara Monarflex Ställningsskydd TRC (Temporary Roof Covering) Ställningsskydd TRC är ett extra starkt väderskydd avsett för att klara de påfrestningar som ett tillfälligt tak kräver. Produkten är uppbyggd av extruderad och blåst LD-polyetenfolie förstärkt med ingjutet nät av polyestergarn och försett med kraftiga bindlar i kanterna för goda förankringsmöjligheter mot takbalk. Artikel Beskrivning Typ Draghållfasthet kn/m 2 Format m Vikt g/m 2 Rullvikt kg Rullar per pall EAN TRC Klar > 10 3,35 x , * Klar > 10 3,35 x , * Beställningsvara Infästningar och övriga tillbehör Artikel Artikel Användning Draghållfasthet kn/m 2 Antal per påse EAN C-stropp (Flexi Tie) Standardinfästning Ankare & stropp Infästning i miljöer med (Anchor & Straps) höga vindpåkänningar och lång exponeringstid Fäst- och tätpropp För vattentät infästning (Polytoggles) Gummispännare Används tillsammans (Rubber Straps) med fäst- och tätpropp Lös öljett (Loose eyelets) Extra förankringspunkt Monarfol Monartape 50 mm x 20 m Tejp för lagning av tillfälliga revor och hål. Transparent. Flera Icopal Butyltape Tejp för skarvning och tätningar av öppningar och genomföringar. Infästningar och tillbehör säljs endast i hela påsar/förpackningar. 18 rullar/förpackning Se Skarvband sid

90 Golvskyddspapp Skyddspapp av cellulosapapp med eller utan plastbeläggning. Används som skydd vid t ex byggnadsarbeten. Artikel Beskrivning Ytvikt g/m 2 Format m Rullvikt kg Rullar per pall EAN Målarpapp Målarpapp, C110, är en obelagd cellulosapapp. Används som skydd vid t ex målning Golvskyddspapp Golvskyddspapp, C125, är en obelagd cellulosapapp. Används som skydd vid t ex målning och reparationer Skyddspapp Belagd på en sida Skyddspapp Budget Obelagd. Returfiber Skyddspapp Super (sk mjölkpapp) Plastbelagd, vit ovansida. Nyfiber. Rullbredd mm Skyddspapp Super (sk mjölkpapp) Plastbelagd, vit ovansida. Nyfiber. Rullbredd mm x1, x1,2 4, x0,9 7, ,5x1, m 2 /rle m 2 /rle Skydds- och emballagefolier Icopal erbjuder flera olika typer av polyetenfolier: Artikel Beskrivning Bredd mm Längd m Tjocklek mm Rullvikt kg Rullar per pall Pallvikt kg EAN Icopal Täckfolie, transparent ,08 7, ,12 11, Icopal Miljötäckfolie av ,08 7, återvunnen polyeten Icopal Målarfolie, ,03 1, transparent Monarflex Multi, emballage- och täckfolie med förstärkningsnät av polyestergarn ,15 17,

91 Icopal Produktkatalog Leverans- och betalningsvillkor samt övriga villkor Leveransvillkor För samtliga produkter i denna prislista exkl. Svita-sortimentet gäller: 1. Poster om minst 10 ton levereras fraktfritt i hela landet. 2. Poster om minst 5 ton levereras fraktfritt till orter i Götaland, Svealand och Gästrikland. 3. Poster om mindre än 5 ton, samt varmasfalt levereras fritt våra lager i Malmö. Dessutom gäller följande för respektive produkter/produktgrupper: Produkter Fraktfritt vid: Övrig information Frihängande underlagsduk Monarperm PRO, Miratec och Monarfol Minimum 1 pall Shingel beställningssortiment - Minsta order kvantitet 20 pkt inkl. tillbehör. För aktuell leveranstid kontakta Icopal Kundservice. Decra Takpannor Minimum 6 pallar Objektspackade direktleveranser enligt separata fraktvillkor (kontakta kundservice). Takavvattning Svita-sortimentet (samtliga produkter i avsnitt 8) Byggfolier Minimum nettoordervärde :- Minimum 2 pallar Order under :- debiteras enl. separat frakttariff (kontakta kundservice). För rännor och stuprör debiteras engångsträhäck netto 320:-/pall. Order med brutna förpackningar debiteras med brytkostnad 20% av ordervärdet på de brutna artiklarna, dock minst 300 kr. Svita-sortimentet är beställningsvaror. Priser i prislistan är fritt fabrik, transportkostnad till aktuellt objekt debiteras till självkostnadspris. Ställkostnad 900 kr tillkommer vid specialtillverkning. Vid nettoordervärde under 500 kr tillkommer en administrationsavgift på 200 kr. Vindskydd Windy Stegljudsisolering Airolen och Icolen Fonda Geoplex, Universal och Special Geomembran, Gas- och Radonmembran Väderskydd (presenningar och ställningsskydd) Minimum 20 st 50 m-rullar alternativt 40 st 25 m-rullar alternativt 80 st 12,5 m-rullar Minimum 1500 m2 Airolen eller 1500 m 2 Icolen eller sammanlagt 1500 m 2 av Airolen och Icolen Minimum 500 m 2 Minimum ordersumma :- Minimum ordersumma :- Emballage Erforderligt transportemballage ingår. Där engångspallar inte ingår debi teras returpallar till självkostnadspris och krediteras vid returnering. Leveransserviceavgift Leveransserviceavgift tillkommer för följande tjänster: tidslossning, bakgavellift, avisering, sändningar med ADR-gods samt skärning av helrullar. Kontakta Kundservice för information. Returer Vid returer ska alltid Icopals säljare eller kundservice kontaktas för godkännande av returen. Returer som inte godkänts på förhand eller returer med varor äldre än 6 månader krediteras inte. För att returen ska godkännas ska även emballaget vara intakt. Returavgift för Icopals standardsortiment är lägst 20% av ordervärdet. Betalningsvillkor och övriga villkor 30 dagar efter fakturadatum, dröjsmålsränta 1,75% per månad. Mervärdeskatt tillkommer. Våra produkter är i första hand utvecklade för nordiska klimatförhållanden. Kontakta Icopal för vidare information i de fall materialet ska användas utanför Sverige. Om inte Icopal på förhand godkänt användningsområdet accepteras inga reklamationer avseende vidareexporterat material. I övrigt tillämpas ABM 07. Beträffande ansvar vid försening punkt 12 gäller särskilt att förseningsvite inte ska överstiga vad köparen till följdav den försenade leveransen förpliktas utge i förseningsvite. Icopal AB:s monteringsanvisningar samt instruktioner avseende skötsel och underhåll för produkten ska iakttagas. Reservation Vi reserverar oss för feltryck i prislistan

92 Index Symboler 1-lag bitumen 37, 38, 49 1-lag PVC-duk 43 2-lag bitumen 39, 40 A Airolen P 83 Akrylkupoler 74 Akvaden Byggfolie 79 Akvaden Säkerhetsväv 79 Ankare & stropp 89 Anläggningsmembraner 86 Asfaltborste 42 B Base G 50 Base KL 40 Base SV 39 Bastufolie 79 Batteri 12 V 78 Blackline 86 Brandgasventilator 68 Bräddavlopp 41 Butylfogmassa 53 Butyltape 81 C Coldmex 54 C-stropp 89 D Decra Classic Antikgrå 29, 30, 31, 32 Decra Classic Antikröd 21, 22, 23, 24 Decra Classic Kristallsvart 25, 26, 27, 28 Decra Classic Tegelröd 17, 18, 19, 20 Decra Elegance Svart 33, 34, 35, 36 Decra maskinspik 16, 20, 24, 28, 32, 36 Decra Nockband 19, 23, 27, 31, 35 Decra Nockbeslag 19, 23, 27, 31, 35 Decra Pannsax 20, 24, 28, 32, 36 Decra Skruv 20, 24, 28, 32, 36 Decra tätningsband 19, 23, 27, 31, 35 Delbar gummistos 42 Dränering & isolering, källaryttervägg 84 Dränering och isolering i mark 84 E Elastoflex YEP Elektrisk hållmagnet standard 73 Elotene 86 Engångsemballage 58 F Fast träsarg 76 Flexilight PRO, PRIMA BAS 7 Flexisteel 7 Foam 83 Fogmassa och klister 53 Fogmassa och lim 81 Folielim 81 FONDA Dräneringsmattor 86 FONDA Geoplex 85 FONDA Geotextil N2 85 FONDA Isobag 85 FONDA Membran 84 FONDA Special 83 FONDA Universal 84 Fotplåt 66 Frihängande underlagsduk 8 Fuktspärr 84, 86 Fällbar utkastare 57, 62 Fäst- och tätpropp (Polytoggles) 89 Fästplugg för betong 84 Förhöjningsringar 52 G Gas- och Radonmembran 86 Geobutyltape 86 Geomembran 86 Glasfiberfleece 44 Golvskyddspapp 90 Granulat 42 Grenrör 56, 61 Grundisolering YEP Grund och mark 84 Grålumppapp L Gränslägesbrytare IGB 73 Gummispännare 89 Gummistos 42 H Hålkälslist 51 Hängränna 55, 59 Hatt till ventilationshuv 42 Hörnmembran 40 Hulling 85 I IcoAir Ventilationsstos 9 IcoCorner 86 Icoflux Kallasfalt 53 Icoflux Primer 53 Icokitt 12 Icoklister 8, 53 Icolen L 83 Icopal 2000 Kallasfalt 53 Icopal 2000 Primer 53 Icopal 2000 Takmassa 54 Icopal Asfaltlim 53 Icopal Lufttätt hus 79 Ico Takmassa 54 Icothene 50 Ico Tätningsmassa 54 Inbrottsgaller 77 Inbyggda tätskikt 49 Infästningar och övriga tillbehör 89 Insticksbrunn 41 Intäckningskragar 41 Intäckningskrage av bitumentätskikt 52 Intäckningsplåt 71, 72, 76 Intäckningsprofil 15, 18, 22, 26, 30, 34 K Kabelmanschett 81 Kantlist plast 84 Kil träsvep 57, 62 Kontrollpanel (Trycknappsenhet) 73 Krok 125, ställbar 60 Krokbockare 58 Kupolhållare 76 Körbar plansil 4/6 52 L Light 89 Luft- & Ångspärr 79 Lumppapp 83 Lös öljett 89 Lövfångarsil 41 Lövfångarsil, kupolformad 52 M Macoflex YAP Manöverbrytare 76 Manöverstång 77 Mellanstycke 56, 61 Membrane 3 49 Membrane 4 49 Membrane 5 49 Membrane 5BRO 49 Micoral YAM Migreringsspärrar 44 Miljötäckfolie 90 Miratec 8 Monarflex Multi 90 Monarflex Ställningsskydd 88 Monarfol Fjäder 9 Monarfol Monartape 89 Monarfol Takfolie 8 Monarperm PRO 9 Monarplan D 44 Monarplan FM 43 Monarplan FM präglad 43 Monarplan FM Tillbehör 44 Monarplan hörn 45 Monarplan plåtark 45 Monarplan stosar 45 Monarplan Takbrunn XH 46 Monarplan W ( walkway ) 45 Monarvap Sd5 80 Mono Detalj 38 Monolight NXT 39 Mono Noxite 37 Mono P 37 Mono PM 37 Mono PR 37 Monteringssats takstege 20, 24, 28, 32, 36 Motorpaket 76 Muff till renstratt 57 MultiCover 88, 91 Målarfolie 90 Målarpapp 90 O Omvikningskupa 56, 60 P Pappkniv 42 Plano PRO 12 92

93 Icopal Produktkatalog 2016 Plåtrems 8 Polyesterfleece 44 Presenningar 88 Primers 53 Putsbeslag 84 Påskjutsrör 56, 61 Q Quadro by Icopal taksystem 14 R RAC Radon Multitape Butyl 86 Renssil 52 Renstratt 57, 62 Renstratt Lövis 57 RMB Ränna 100 mm/rör 75 mm 55 Ränna 125 mm/rör 90 mm 59 Ränngavel 55 Ränngavel UNI 59 Rännkrok 56, 60 Rännkrok 100, kompakt 56 Rännkrok 125, kompakt 60 Rännskarv 55, 59 Rännvinkel 55 Rännvinkel inner 59 Rännvinkel ytter 59 Rökdetektor 71, 73 Rörmanschett 81 Rör- och kabelmanschetter 81 Rörsvep stenvägg 57, 62 Rörsvep trävägg 57, 62 Rörvinkel 62 S Sargbräddavlopp 41 Sargbräddavlopp XH 46 Scaffband 88 Shingel Plano PRO 12 Shingel Typ K 13 Skaft till asfaltborste 42 Skarvband 81 Skydds- och emballagefolier 90 Skyddspapp Budget 90 Skyddspapp Super 90 Sky Vent 68, 69, 70 Smoke Vent 68, 70 Smältbleck 78 Spikbricka 84 Spikbricka för bultpistol 84 Spik med bricka för betong 84 Stagband 58 Stegljudsisolering 83 Stegsäkring 20, 24, 28, 32, 36 Stift till stenvägg 57, 62 Stosar och ventilationshuv 42 Stripe 88 Strycentral 71 Strömförsörjning 73 Stuprör 56, 61 Ståndränna av cellplast 42 Ståndskiva 66 Ställbar förhöjningsring 4/6 52 SUL med plåtsarg 74 SUL med träsarg 74 Super Light 89 Super T Plus 89 Svita Brandgasventilator UPP-2L 72 Svita Sky Vent 68, 69, 70 Svita Smoke Vent 70 Svita Takljuskupoler 74 Svita Uppstigningslucka SUL 74 Syllisolering 82 T Takbeslag 66 Takbrunnar och bräddavlopp 41 Takbrunn inkl lövfångarsil 41 Takduksystem Monolight NXT 38 Takfärg vit, Cool Roof 54 Taklim 53 Takljuskil av mineralull 71, 72, 76 Takpapp 10 Takstege 20, 28 Taksäkerhet 16, 20, 24, 28, 32, 36 Takstege 24, 32 Tejper 81 Telescopic Skruvöppnare för takljus 77 Terrassbrunnar 52 Terrassbrunn TG 52 Top KL 40 TopSafe 3 10 TopSafe 6 10 TopSafe Top SV 39 TRC 89 Tryckknappsenhet 71 Träsargar 76 Tröskelplåt 66 Täckfolie 90 Tätningsring av silumin 52 Tätskiktssystem Base KL 50 Tätskiktssystem Membrane 49 Tätskiktssystem Monarplan FM 43 Tätskiktssystem Mono 37 Tätskiktssystem Top & Base KL 40 Tätskiktssystem Top & Base SV 39 U Underbleck 65 Underhållsprodukter och färg 54 Underlagsduk 7 Underlagstäckning 6 Universal FT (Flex Tape) 81 Universaltape 81 UPP-2L 68, 72 Uppstigningslucka SUL 74 Utkastare 57, 62 V Varmasfalt 40 Vattbrädebeslag 66, 67 Vattenavledande skikt av byggpapp 6 Vattenavledande skikt av duk 7 Vattenkupa 56, 61 Ventilationshuv 42 Vesta Pro 80 Vilfa Byggtejp 67 Vilfa Detalj 67 Vindskivebeslag 67 Vindskydd 80 Vinkelränna 19, 23, 27, 31, 35, 66 Värmedetektor 71 Windy 80, 91 Y YEP Plåtrems 8 Å Ångbroms 80 Ö Öppningsbar träsarg 76 Öppningsindikering 73 Överbleck 64 93

94 94

95 Icopal Produktkatalog

96 Mars 2016 Icopal AB Box Malmö Tel: Kundservice Tel: SERVICE PRODUKTER STARKT SAMARBETE MED VÅRA KUNDER Hos oss finns engagerade specialister som förstår din verksamhet och vet vad som krävs i vårt nordiska klimat. Med hjärta och hjärna förser vi marknaden med produkter som skyddar hus och byggnader från vädrets makter och miljöpåverkan. INGEN SKYDDAR HUSET BÄTTRE Med oss får du de bästa förutsättningar för trygga hus och byggnader. Vi är världsledande när det gäller skyddande tätskikt och membran från golv till tak. Och än idag sker största delen av vår produktion av tätskikt i vår fabrik i Malmö. KVALITET & MILJÖ UTBILDNINGAR GARANTIER VI TAR ANSVAR IDAG OCH I FRAMTIDEN Sedan många år tillbaka är all vår tillverkning kvalitetscertifierad enligt ISO 9001 och miljöcertifierad enligt ISO Vi ser det som en självklar investering för framtiden. VI UTBILDAR, DU MÖTER RÄTT KOMPETENS Vi säkerställer att alla som arbetar med våra produkter vet vad de sysslar med. Därför utbildar vi regelbundet såväl Team Icopal-företagen som våra återförsäljare inom allt från produktkunskap och monteringsarbete till projektledning. GARANTERAT TRYGGT Högsta kvalitet och lång livslängd är grunden till våra generösa produktgarantier. Anlitar du Team Icopals entreprenörer får du även garantier på utfört arbete och tryggheten med fullgörandegaranti. Ett företag i Icopal koncernen
