1 Välkomna! Hearing om nätkoderna Requirements for Generators och Demand Connection 25 februari 2013 Caroline Törnqvist Lena Jaakonantti Magnus Andersson Lars Ström

2 Agenda Inledande genomgång bakgrund Syfte med hearing Presentation av koderna Genomgång av koderna, först Requirements for Generators och därefter Demand Connection Synpunkter på koderna Avslutning fortsättning

3 Syftet med Ei:s remiss Senast inför att nätkoderna ska beslutas behöver vi summera vad Sverige tycker om förslaget I beslutsprocessen kan Sverige framföra konsekvenser och synpunkter Ei har ett regeringsuppdrag att sammanställa synpunkter på respektive nätkod

4 Vad vill EU uppnå med en gemensam inre marknad för el? Syftar till att: skapa faktiska valmöjligheter för alla kunder i Europeiska unionen, både enskilda och företag, skapa nya affärsmöjligheter och ökad handel över gränserna, vilket ska leda till ökad effektivitet, konkurrenskraftiga priser, högre kvalitet på tjänsterna och bidra till försörjningstrygghet och hållbarhet. Har stegvis genomförts i hela gemenskapen sedan 1999 Målet är en gemensam inre råkraftmarknad till år 2014

5 Vad är nätkoder? Nätkoder (nätföreskrifter i den svenska översättningen) är ett nytt regelverk Innehåller regler för handel över gränserna (marknaden) och tekniska regler Reglerna ska harmoniseras så långt det är möjligt med utgångspunkt i befintligt arbetssätt Reglerna berör det som är cross-border, dvs har gränsöverskridande påverkan eller effekt Blir bindande

6 Hur ska nätkoder bidraga till en inre marknad? Koderna ska bidra till integrering och harmonisering och effektivt och transparent tillträde till överföringsnäten över gränserna och en samordnad och tillräcklig planering och sund teknisk utveckling av näten Krav på detaljerade regler kommer ur tredje paketet Medlemsstaterna bedömer att detta inte kommer att hända av sig självt, utan vill styra utvecklingen

7 Tre instanser utvecklar det nya regelverket Samverkan och dialog KOM Intressenter MS TSO (SvK) ENTSOE ACER Tillsynsmyndigheterna

8 Kort om ACER Koordinerar arbetet på EU-nivå Beslutar i vissa gränsöverskridande frågor Fokuserar på följande delar (genom arbetsgrupper): 1. Elektricitet 2. Gas 3. Regionala initiativ för marknadsintegrering (både el och gas) 4. Införlivande, övervakning och procedurer 5. Marknad, integritet och transparens

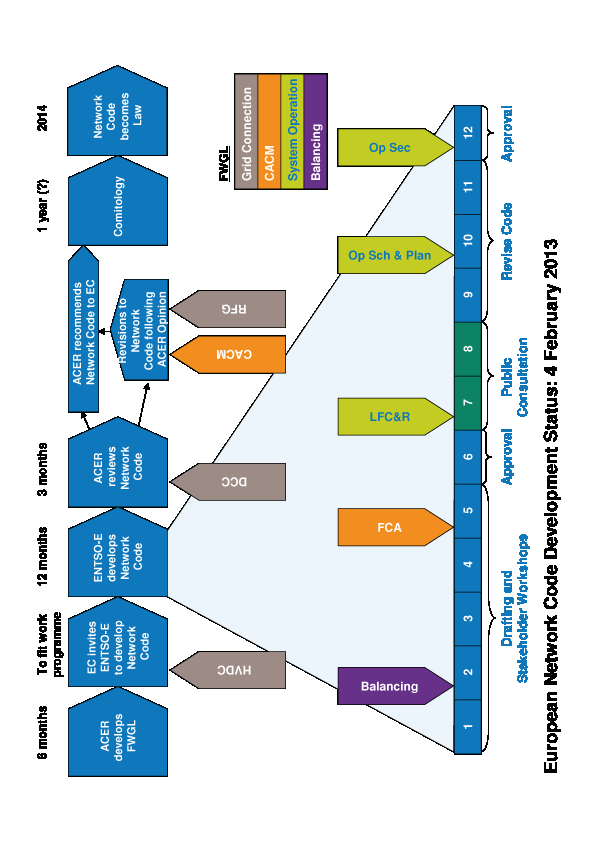

9 Process (FG = ramriktlinje, NC = nätkod) KOM Beslut om kommittologi? mån ACER Draft FG 6 mån Reasoned opinion 3 mån ENTSOE Draft NC 12 mån MS Resultat: Förordning direkt effekt i MS

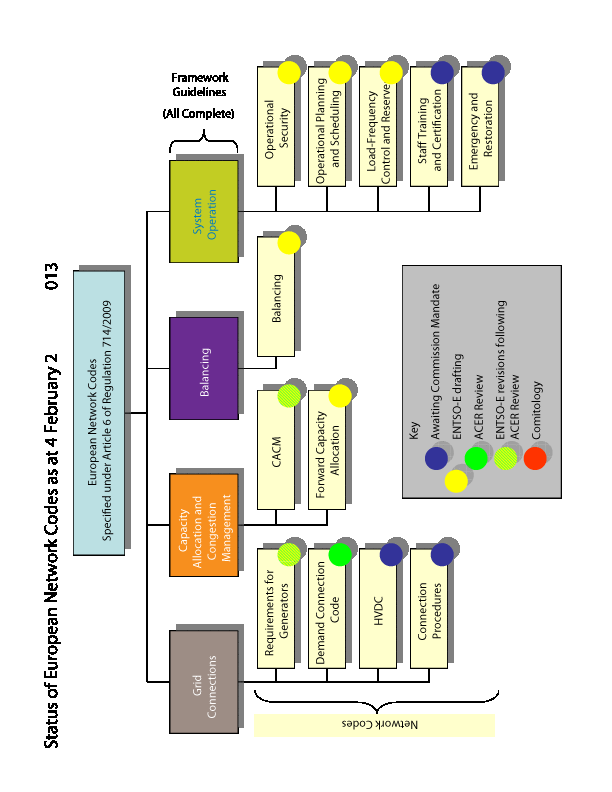

12 Status för nätkoder Nätkod Requirements for Generators (ACER) FG (ENTOSE) Kod ACER:s utlåtande Demand Connection CACM Kommittologi (KOM)

13 Kort om FG Grid Connections Krav för anslutning av betydande elnätsanvändare (produktionsenheter, distributionsnät och förbrukare osv) till stamnätet Krav för anslutning till distributionsnät Krav på alla betydande elnätsanvändare Undantag från reglerna Förhållande till de regler som gäller idag Tester och hur kraven uppfylls (tex av generatorer) Informationsutbyte och ökad koordination

14 Nätkod Requirements for Generators anslutning av produktionsenhet till nätet Network Code Requirements for Grid Connection Applicable to all Generators (RfG) Syften: 1. Definierar krav på produktionsenheter för anslutning till elnätet 2. Beskriver de skyldigheter nätoperatorerna (alla nivåer) har att på bästa sätt använda sig av produktionsenheterna på ett transparent och icke-diskriminerande sätt (för att få en fungerande marknad osv)

15 RfG innehåller bland annat Definitioner Förklarar vilka som berörs (betydande elnätsanvändare - produktion) uppdelat på fyra typer: A, B, C och D Koderna gäller nya produktionsenheter Beskriver kraven för de olika typerna Förklarar undantag (specifika undantag och hantering) Förklarar (delvis) NRAs roll och uppgifter Förklarar relation till nationell lagstiftning Ikraftträdande, 30 månader för Art. 3(4), resten 3 år

16 Betydande elproduktionsenheter (RfG) Synkronområde Max kapacitet Typ A Max kapacitet Typ B Max kapacitet Typ C Max kapacitet Typ D Kontinental- Europa 0,8 kw och < 110 kv 1 MW och < 110 kv 50 MW och 110 kv 75 MW och 110 kv Norden 0,8 kw och < 110 kv 1,5 MW och < 110 kv 10 MW och 110 kv 30 MW och 110 kv Storbritannien 0,8 kw och < 110 kv 1 MW och < 110 kv 10 MW och 110 kv 30 MW och 110 kv Irland 0,8 kw och < 110 kv 0,1 MW och < 110 kv 5 MW och 110 kv 10 MW och 110 kv Baltikum 0,8 kw och < 110 kv 0,5 MW och < 110 kv 10 MW och 110 kv 15 MW och 110 kv

17 Minimitid som en produktionsenhet i Norden ska klara att vara ansluten vid olika frekvensavvikelser (RfG) Frekvensområde 47,5 48,5 Hz 30 minuter Tid som produktionsenheten ska klara avvikelse 48,5 49,0 Hz Definieras av resp. TSO, men ska inte vara mindre än 30 minuter 49,0 51,0 Hz Obegränsad 51,0 51,5 Hz 30 minuter

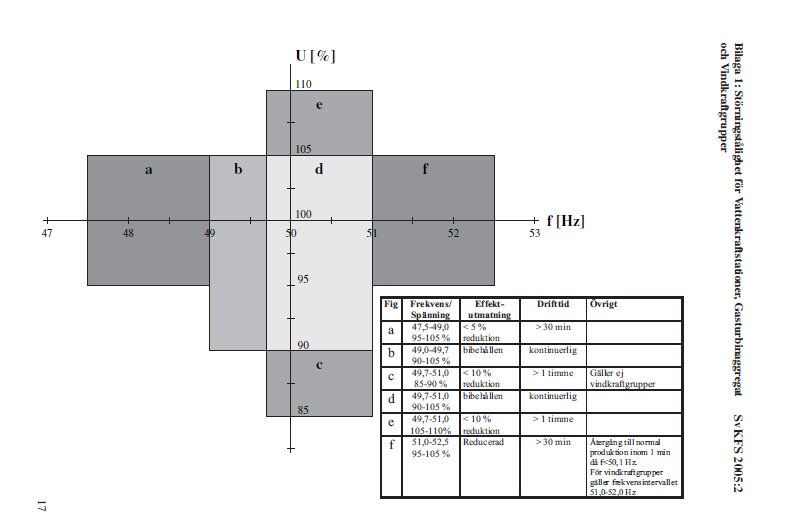

18 SvK:s nuvarande krav på bl.a. vattenkraftstationer (motsv RfG) Ur SvKFS2005:2

19 Ökade krav på produktionsenheter (ej Typ A) (RfG) Exempel på krav: Ödrift (Island Operation) Klara att dödnätsstart (Black Start Capability) Automatisk frånkoppling Hantering av reaktiv effekt Med flera detaljerade krav

20 Synpunkter som framkommit under processen, exempel (RfG) Kostnad vs nytta (beräkningar saknas) Definitioner stämmer inte mellan koder osv Betydande elnätsanvändare Distributionsnätens roll Kostnadstäckning Störningstålighet (250ms FRT capability) Undantag för små enheter Är alla krav gränsöverskridande? Spänning tex.?

21 Nätkod DCC Network Code Demand Connection Code (DCC) Syfte: Koden definierar krav på befintliga och nya betydande elnätsanvändare, nämligen: 1. Demand facility (elförbrukare) 2. Distributionsnät (lokalnät och regionnät mfl) 3. Distribution Network Connections (ett distributionsnäts anslutningspunkt till stamnätet)

22 DCC innehåller bland annat Definitioner Vilka som berörs (betydande elnätsanvändare - förbrukare) Förklarar undantag Förklarar (delvis) NRAs roll och uppgifter Relation till nationell lagstiftning Hur kostnader för de ökade kraven tas ut av kunderna Hur en befintlig anläggning betraktas efter upprustning, byte av delar osv. Ikraftträdande, 30 månader för Art 7, resten 3 år

23 DCC tar upp DSR DSR = Demand Side Response T.ex: Temperature Control Devices ska kunna svara på frekvensavvikelser (obligatoriskt för nya enheter), t.ex en frys ska kunna låta höja temperaturen en grad när frekvensen sjunker pga. hög förbrukning i nätet Annat exempel: DSR VFAPC (Very Fast Active Power Control), förbrukare eller nät kan frivilligt bidra, svarstiden ska definieras av resp. TSO men inte vara över 2 s

24 Krav på förbrukare (DCC) Frekvensavvikelser, kraven lika som för produktionsenheter (se tidigare tabell) Spänning, samma krav som på produktionsenhet Typ D Kortslutning, krav sätts av respektive TSO Reaktiv effekt, delvis nya krav Krav på skydd av nät och anläggning osv.

25 Kraven på distributionsnät (DCC) Innebär i korthet att nätägarna får utökade arbetsuppgifter, eftersom, t.ex., förnyelsebar produktion ofta är anslutet i distributionsnäten (medan stora vattenkraftverk, kärnkraftverk och vindkraftparker är anslutna till stamnätet) Även ökade krav på hantering av reaktiv effekt

26 Synpunkter som framkommit under processen, exempel (DCC) Frågetecken kring om Krav på frysar hör hemma i en nätkod Alternativt kan det lösas genom marknaden och t.ex. standardisering (jmf energimärkning) Definitioner Betydande elnätsanvändare De tekniska kraven Krav på reaktiv effekt Distributionsnätens roll Demand disconnection (frånkoppling)

27 Avrundning Ei lägger ut information på webben Ei kommunicerar sammanfattning av dagens synpunkter Ei redoisar regeringsuppdraget till departementet (per kod) Ei kommunicerar färdig kod

28 Fortsättning Ei inbjuder till hearing för varje kod vid lämplig tid Finns fler idéer för hur vi kan kommunicera?
