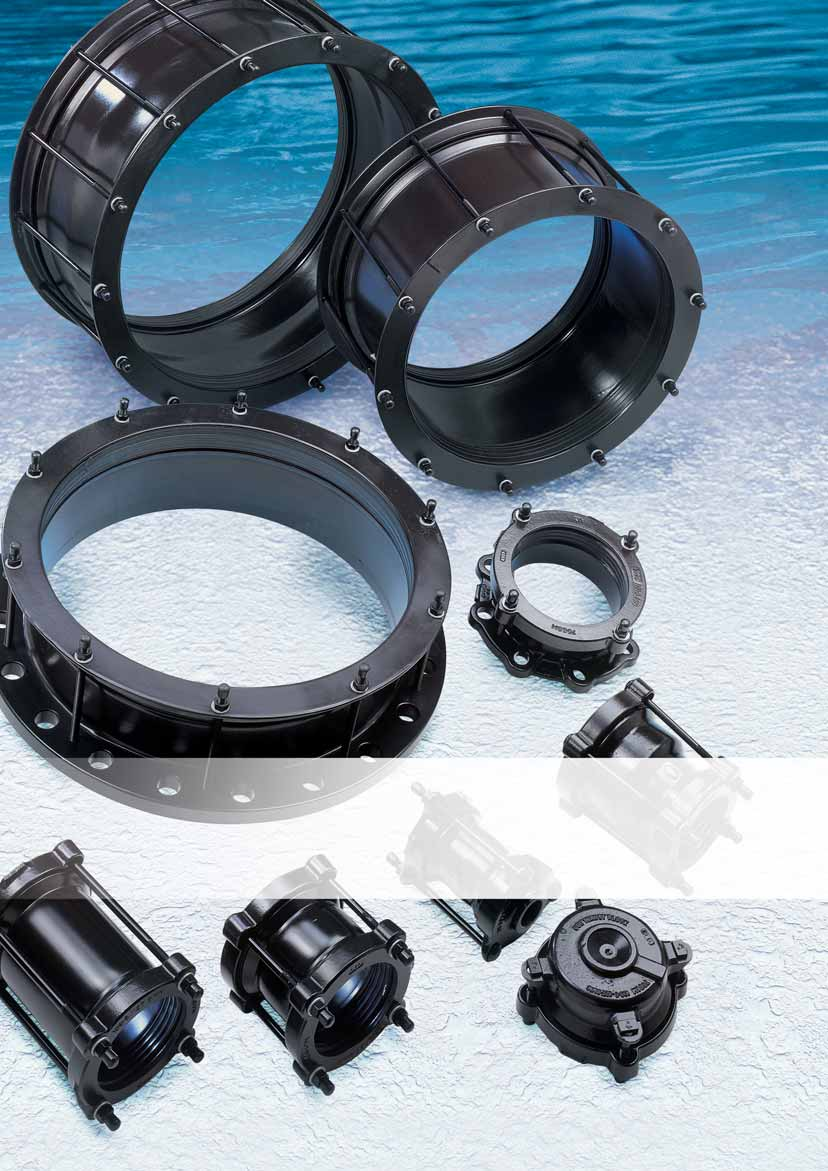

1 - Rörkopplingar med stora toleranser -

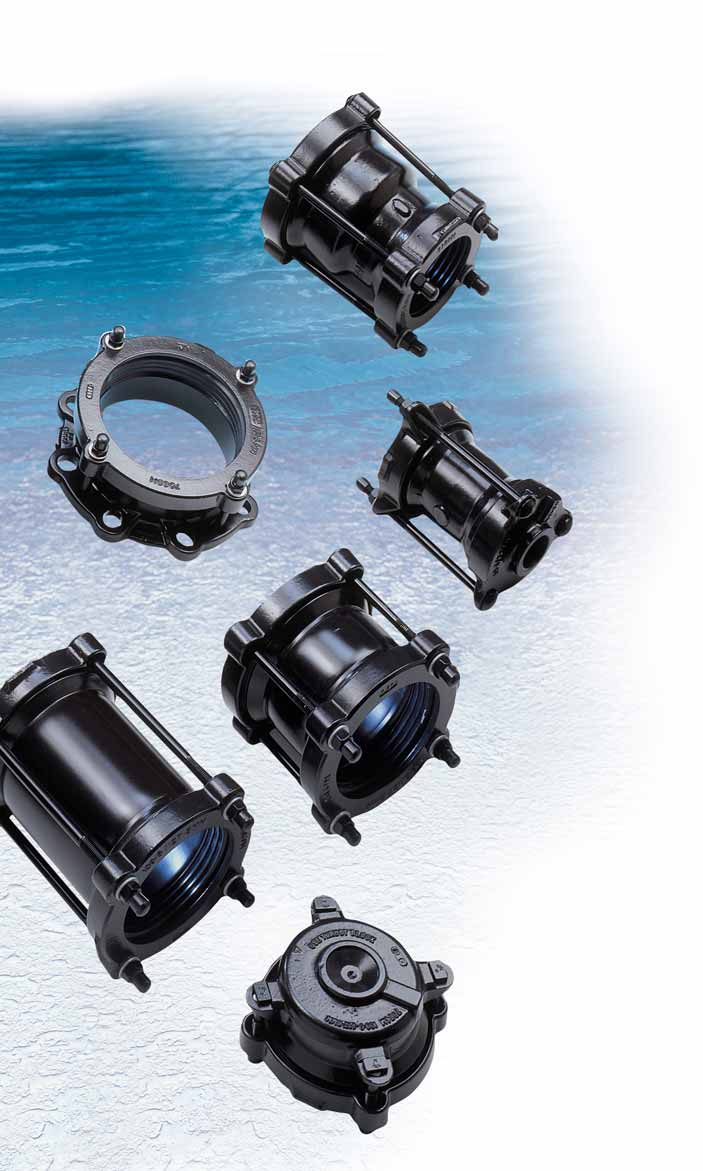

2 Översikt MaxiFit Rörkopplingar med stora toleranser B A C Viking Johnsons sortiment MaxiFit universella rörkopplingar, representerar det senaste inom mekanisk rörkopplingsteknologi. MaxiFit produkterna är utformade för att rymma enkla rör med olika ytterdiameter och på så sätt minska lagerhållningen. En koppling kan användas för att ansluta till rör av stål, segjärn, PVCu, gjutjärn och asbestscement. MaxiFit sortimentet är utformat och tillverkat enligt kvalitetssystemet BS EN ISO 9001 och uppfyller kraven från UK Water Regulations och från American Water Works Association specifikationer för bultade kopplingar C.219. D E F A - MaxiStep B - MaxiFläns C - MaxiThread D - MaxiFit E - MaxiFit Xtra F - MaxiStop

3 Egenskaper och fördelar Universal MaxiFit 40 mm-300 mm Tanken med MaxiFit är att optimera lagerhållningen och förenkla installationen. För att uppnå dettta, erbjuder Maxi Fit ett toleransområde på upp till 23,4 mm, vilket minskar lagerhållningen till en storlek per nominell storlek. Detta är en fördel som uppskattas av montören, eftersom endast en produkt per storlek behöver väljas för att utföra reparationer. Fullständigt sortiment MaxiFit produktssortiment består av skarvkopplingar, reducerade kopplingar, flänskopplingar och andra specialkopplingar som MaxiStop, en universiell ändhuv. Skarv-, reducerade och flänskopplingar finns från DN40 (11/2") till DN300 (12") i ett oöverträffat sortiment av nominella storlekar, vilket gör MaxiFit till det mest kompletta sortimentet tillgängligt på marknaden. Stora dimensioner MaxiFit, MaxiStep och MaxiFläns, finns tillgängliga i nominella storlekar från DN350 (14") till DN600 (24") i ett brett utbud av raka, reducerade och flänsade kopplingar. Detaljer angående sortimentet stora dimensioner finns längre bak i broschyren. Snabb installation Alla MaxiFit produkter är förmonterade, vilket möjliggör en snabb och effektiv installation, även i det mest besvärliga situationer, utan att de behöver demonteras. Alla produkter har ett standard vridmoment på Nm. Enkel installation Packningarna består av en serie av lättglidande ribbor, konstruerade för att reducera installationsfriktionen på rör i det övre toleransområdet av MaxiFit, medan en unik dubbelvinklad tätningsprofil på de större storlekarna hjälper till att centralisera huset på rör i det lägre toleransområdet. Garanterad tätning Den unika lättglidande packningen erbjuder maximalt tätningstryck, även på repade, anfrätta och rostiga rörytor, tack vare dess speciella cylindriska ribbor. Korrosionsskydd MaxiFits delar är belagda med termoplastisk polymer, Rilsan Nylon 11, i Viking Johnson s egen anläggning. Rilsan Nylon 11 motsvarar kraven från WIS (del 1) vilka kräver egenskaper som hög vidhäftning, flexibilitet, genomträngning och slaghållfasthet. Bultarna är belagda med Sheraplex, en sammansatt beläggning av zink sheradising och lågfriktionspolymerer, vilken motsvarar kraven från WIS Som ett resultat av detta, är MaxiFit produkterna väl utrustade för att klara av transporter, lagring och korrosionsskador. Produktkvalitet MaxiFits produkter är konstruerade och tillverkade enligt kvalitetssystemet BS EN ISO 9001 och har testats av Viking Johnson s egen forskningsavdelning enligt kraven på prestanda från Water Regulations Advisory Scheme (WRAS) och enligt WIS MaxiFits produkter motsvarar även specifikationerna från American Water Works Association AWWA/ANSI C.219 för bultade kopplingar. Precis som alla Viking Johnson produkter, är MaxiFit konstruerad för att ha längre livslängd än rören som den är monterad på. Avvinkling MaxiFits produkter klarar av upp till 6 avvinkling av den tillåtna avvinklingen mellan rör, vilket underlättar vid installation och vid rörledningars rörelser pga marksättningar. Längre kurvor kan också klaras av, eventuellt med hjälp av specialkopplingar. Arbetstryck Alla MaxiFit produkter har ett testtryck på 24 bar (350 psi) och är lämpliga för ett arbetstryck på 16 bar (230 psi). Packningar MaxiFit är som standard utrustade med EPDM packningar passande för dricksvatten. Nitrilpackningar för naturgasapplikationer finns även tillgängliga. Reservdelar Ett fullständigt sortiment av reservdelar för alla MaxiFits produkter finns mot förfrågan.

4 Specifikationer MAXIFIT Ett komplett sortiment av kopplingar för att passa varierande ytterdimensioner på rör med nominell rörstorlek mellan DN40 (11/2") och DN300 (12"). MaxiFits kopplingar tar hand om alla populära storlekar och typer av gjutjärn, asbestscement, stål, segjärn och PVCu rör. MaxiFits kopplingar tillåter en total avvinkling på ± 6 grader. Polyeten: Ett sortiment av stödhylsor finns tillgängliga så att MaxiFit kan användas för att reparera befintliga styva rör, med en kort längd av polyeten (maximal reparationslängd 1 m). Tillgängliga storlekar är 90, 110, 125 och 180 mm för de mest vanliga PE rörtjocklekar.. Rör Rör- YD Spännvidd Packning Vikt Nom material mm nr kg 40mm Segjärn, 50mm PVCu, Imp PVCu, Stål, 1.5" Gjutjärn, Imp AC mm 63mm PVCu, Imp PVCu, Segjärn, Stål, 2" Met & Imp AC, Gjutjärn mm 75mm PVCu, Imp PVCu, Imp AC, Stål, Gjutjärn 2.5" mm Segjärn, 90mm PVCu, Imp PVCu, Met & Imp AC, 3" Stål, Gjutjärn mm Segjärn, 110/125mm PVCu, Gjutjärn, Stål, 4" Met & Imp AC mm Segjärn, 140mm PVCu, Imp PVCu, Stål 5" mm Gjutjärn, Imp AC, egjärn, 140mm PVCu, 5" Stål, Imp PVCu mm Segjärn, 160/180mm PVCu, Stål, Imp PVCu, 6" Gjutjärn, Met & Imp AC mm 200mm PVCu, Imp AC, Stål, Imp PVCu, Gjutjärn 7" mm Segjärn, 225mm PVCu, Met AC, 8" Steel, Imp PVCu,, Imp AC mm 9" Stål, 8" Imp AC Skjutmuff, 8" 200mm Met AC Class 15, 20 & mm 250mm PVCu, Met AC, 9" Gjutjärn, Imp AC mm Segjärn, 280mm PVCu, Met AC, 10" Stål, Imp PVCu, Gjutjärn, Imp AC mm 315mm PVCu, Stål, Imp PVCu, Segjärn 12" mm Segjärn, Met AC, Stål, Imp PVCu, 12" Gjutjärn mm AC, 12" Gjutjärn, Imp AC Bultlängder upp till och med 125 mm N. b rhål M12 x 175 mm 150 mm N. borrhål M12 x 200, 175 mm N. bo rhål och över M12 x 220 mm. Skiftnyckel storlek 19mm A/F. Markerade MaxiFit passar för den vridna änden på AC rör. MAXIFIT XTRA Ett sortiment av MaxiFit kopplingar med 200 mm (8") långa kopplingshus som rymmer ett ackumulerat mellanrum mellan röränden på upp till 100 mm (4") vilket ger följande fördelar: Enkel installation Större rörinsticksdjup Ökad kaptolerans Tätning bortom skadade rörändar Tillåter större rörrörelser Rör Rör- YD Spännvidd Packning Vikt Nom material mm nr kg 100mm Segjärn, 110/125mm PVCu, Gjutjärn, 4" Stål, Met & Imp AC 150mm Segjärn, 160/180mm PVCu, 6" Stål, Imp PVCu, Gjutjärn, Met & Imp AC 200mm Segjärn, 225mm PVCu, Met AC, 8" Stål, Imp PVCu, Gjutjärn, Imp AC Bultlängd M12 x 275 mm. Skiftnyckel storlek 19mm A/ F

5 MAXISTEP MaxiStep kopplingar är konstruerade för att tillgodose övergångar mellan rör av olika nominella rörstorlekar, oberoende av materialen i rören. De tar hand om rör i gjutjärn, asbestscement, stål, segjärn och PVCu. MaxiStep kopplingar tillåter en total avvinkling på ± 6 grader. A N S L U T N I N G T I L L LITEN ÄNDE STOR ÄNDE Rör Rör- YD Spännvidd Packn. Rör Rör- YD Spännvidd Packn. Bultstorl. Vikt nom. material mm nr nom. material mm nr mm kg 40mm Segjärn, 50mm PVCu, Imp PVCu, mm 75mm PVCu, Imp PVCu, Imp AC, M12 x " Stål, Gjutjärn, Imp AC 2.5" Stål, Gjutjärn 50mm 63mm PVCu, Imp PVCu, Segjärn, mm 75mm PVCu, Imp PVCu, Imp AC, M12 x " Stål, Met & Imp AC, gjutjärn 2.5" Stål, Gjutjärn 50mm 63mm PVCu, Imp PVCu, Segjärn, mm Segjärn, 90mm PVCu, Imp PVCu, M12 x " Stål, Met & Imp AC, Gjutjärn 3 Met & Imp AC, Stål, Gjutjärn 80mm Segjärn, 90mm PVCu, Imp PVCu, mm 3.5" Stål, Segjärn, M12 x " Met & Imp AC, Stål, Gjutjärn 3.5" Gjutjärn, Met & Imp AC 80mm Segjärn, 90mm PVCu, Imp PVCu, mm Segjärn, 110/125mm PVCu, Gjutjärn, M12 x " Met & Imp AC, Stål, Gjutjärn 4 Stål, Met & Imp AC 80mm 3.5" Stål, Segjärn, Gjutjärn, mm Segjärn, 110/125mm PVCu, Gjutjärn, M12 x " Met & Imp AC 4" Stål, Met & Imp AC 100mm Segjärn, 110/125mm PVCu, Gjutjärn, mm Segjärn, 125mm PVCu, AC, Stål, PVCu, M12 x " Stål, Met & Imp AC 4" Gjutjärn, AC 100mm Segjärn, 110/125mm PVCu, Gjutjärn, mm Segjärn, 140mm PVCu, Imp PVCu, Stål M12 x " Stål, Met & Imp AC 5" 125mm Segjärn, 140mm PVCu, Imp PVCu, Stål mm Gjutjärn, Imp AC, Segjärn, 140mm PVCu, M12 x " 5" Stål, Imp PVCu 125mm Segjärn, 140mm PVCu, Imp PVCu, Stål mm Segjärn, 160/180mm PVCu, M12 x " 6" Stål, Imp PVCu, Gjutjärn, Met & Imp AC 125mm Gjutjärn, Imp AC, Segjärn, 140mm PVCu, mm Segjärn, 160/180mm PVCu, M12 x " Stål, Imp PVC 6" Stål, Imp PVCu, Gjutjärn, Met & Imp AC 150mm Segjärn, 160/180mm PVCu, Stål, Imp PVCu, mm Gjutjärn, Met & Imp AC, 180mm PVCu M12 x " Gjutjärn, Met & Imp AC 6" 150mm Segjärn, 160/180mm PVCu, mm 180mm PVCu, Överdim. Gjutjärn M12 x " Stål, Imp PVCu, Gjutjärn, Met & Imp AC 6" Skjutmuff Met & Imp Ac 175mm 200mm PVCu, Imp AC, mm Segjärn, 225mm PVCu, Met AC M12 x " Stål, Imp PVCu, Gjutjärn 8" Stål, Imp PVCu, Gjutjärn, Imp AC 200mm Segjärn, 225mm PVCu, Met AC mm Stål, Imp PVCu, M12 x " Stål, Imp PVCu, Gjutjärn, Imp AC 8" Överdim 8" Gjutjärn, Skjutmuff 8"/200mm AC 200mm Segjärn, 225mm PVCu, Met AC mm 250mm PVCu, 9" Imp PVCu, M12 x " Stål, Imp PVCu, Gjutjärn, Imp AC 9" 9" Stål, 9" Gjutjärn (spikände) 225mm 250mm PVCu, Met AC mm Segjärn, 280mm PVCu, Met AC M12 x " Gjutjärn, Imp AC 10" Stål, Imp PVCu, Gjutjärn, Imp AC 250mm Segjärn, 280mm PVCu, Met AC mm Överdim. Gjutjärn M12 x " Stål, Imp PVCu, Gjutjärn, Imp AC 10" Skjutmuff Met & Imp AC 300mm 315mm PVCu, Stål, Imp PVCu, Segjärn mm Segjärn, Met AC, M12 x " 12" Stål, Imp PVCu, Gjutjärn 300mm 315mm PVCu, Stål, Imp PVCu, Segjärn mm AC, M12 x " 12" Gjutjärn, Imp AC 300mm Segjärn, Met AC mm AC, M12 x " Stål, Imp PVCu, Gjutjärn 12" Gjutjärn, Imp AC 300mm Segjärn, Met AC mm Överdim. Gjutjärn, skjutmuff M12 x " Stål, Imp PVCu, Gjutjärn 12" Met & Imp AC, 14" Stål & Imp PVC Skiftnyckel storlek 19mm A.F.

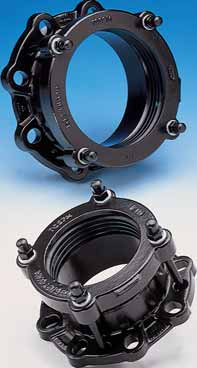

6 MAXIFLÄNS Flänskopplingar konstruerade för att sammanfoga varierande material och ytterdimensioner till flänsar av samma eller annan nominell storlek. MaxiFläns flänsar täcker in ett stort sortiment av flänsborrningar, inklusive ISO :1992, BS10:1962 och ANSI B16.2 & B16.5. Alla MaxiFlänsar, undantaget storleken , är kompatibla med både PN10 och PN16. MaxiFläns klarar av en total avvinkling på ±3 grader. MaxiFläns Plus Som en fördel, kan alla populära MaxiFlänsar levereras kompletta, inklusive flänsanslutningsbultar, muttrar och monterade IBCpackningar, som MaxiFläns Plus. (MaxiFläns Plus kan också levereras med endast IBC-packning.) 'S' Fläns Ett begränsat sortiment av MaxiFlänsar finns även tillgängliga för att ansluta till ventiler för inspänning. Tillgängliga storlekar: DN80, DN90, DN100 och DN150. Rör Rör- YD ISO eller likn. BS: ANSI Flänsanslutn.- Packn. Vikt Nom material Spännvidd Nom PN- Nom Tabell B16.5 eller 16.2 bultar nr kg mm storlek mm tabell storlek Nom Klass lbs Antal Sort 50mm 63mm PVCu, Imp PVCu, Segjärn, Stål, ,16 2" ADEF 2" M16 x " Met & Imp AC, Gjutjärn 2.5" ADE 65mm 2.5" 65mm 2.5" 75mm PVCu, Imp PVCu, Imp AC, Stål, Gjutjärn 75mm PVCu, Imp PVCu, Imp AC, Stål, Gjutjärn , 65 10,16 2.5" ADE 2.5" M16 x ,16 4 M16 x mm Segjärn, 90mm PVCu, Imp PVCu, ,80,90 10,16 3" ADEFH 3" M16 x " Met & Imp AC, Stål, Gjutjärn 100, " ADFH 3.5" 150 4" ADE 100mm Segjärn, 110/125mm PVCu, Gjutjärn, ,110 10,16 3.5" FH 3.5" M16 x " Stål, Met & Imp AC 4" ADEFH 4" mm Segjärn, 140mm PVCu, Imp PVCu, Stål ,150 10,16 5" ADE 6" M20 x " 6" E 8 M16 x mm Gjutjärn, Imp AC, Segjärn, 140mm PVCu, ,150 10,16 5" ADE 6" M20 x " Stål, Imp PVCu 6" E 8 M16 x mm Segjärn, 160/180mm PVCu, Stål, 6" Imp PVCu, Gjutjärn, Met & Imp AC ,16 6" E 6" M20 x mm 200mm PVCu, Imp AC, Stål, Imp PVCu, Gjutjärn ,16 8" M20 x " 12 M20 x mm Segjärn, 225mm PVCu, Met AC ,16 8" M20 x " Stål, Imp PVCu, Gjutjärn, Imp AC 12 M20 x mm 250mm PVCu, Met AC ,16 10" M20 x " Gjutjärn, Imp AC 12 M24 x mm Segjärn, 280mm PVCu, Met AC ,16 10" M20 x " Stål, Imp PVCu, Gjutjärn, Imp AC 12 M24 x mm 315mm PVCu, Stål, Imp PVCu, Segjärn M20 x " 300mm 315mm PVCu, Stål, Imp PVCu M24 x " Segjärn 300mm Segjärn, Met AC ,16 12" M20 x " Stål, Imp PVCu, Gjutjärn 12 M24 x mm AC 12" Gjutjärn, Imp AC M24 x T bultlängder alla storlekar; M12 x 115 mm UTOM N.B. 150, 225, 250 & 300 längd M12 x 125 mm; M12 x 135; t M12 x 125mm. Skiftnyckel storlek 19 mm A/F.

7 MAXISTOP MaxiStop är en universal ändhuv, lämplig för proppning av rörändar eller för vidare anslutning med gänga. MaxiStop kan borras och gängas upp till 2". Rör Rör- YD Spännvidd Packning Vikt Nom material mm nr kg 80mm Segjärn, 90mm PVCu, Imp PVCu, Met & Imp AC, " Stål, Gjutjärn 100mm Segjärn, 110/125mm PVCu, Gjutjärn, 4" Stål, Met & Imp AC mm 5" Segjärn, 140mm PVCu, Imp PVCu, Stål mm Gjutjärn, Imp AC, Segjärn, 140mm PVCu, 5" Stål, Imp PVCu 150mm Segjärn, 160/180mm PVCu, 6" Stål, Imp PVCu, Gjutjärn, Met & Imp AC 175mm 200mm PVCu, Imp AC, 7" Stål, Imp PVCu, Gjutjärn 200mm Segjärn, 225mm PVCu, Met AC 8" Stål, Imp PVCu, Gjutjärn, Imp AC Bultlängd M12 x 95 mm, skiftnyckel storlek 19 mm A/F. MaxiStop är lämplig för ett arbetstryck på 16 bar, men måste ha en extern förankring. MaxiStop är testad och godkänd enligt BG C6 (med Grad G Packning) MAXITHREAD MaxiThread kopplingar har utvecklats för att möjliggöra en enklare sammanfogning mellan släta rörändar och gängade rör, eller polyetylenrör, med hjälp av Viking Johnson's Juno utvändiga kopplingar. MaxiThread kopplingen är ett Maxi Fit kopplingshus med en standard glander och en gängad glander. Tillgängliga utlopp med 1", 1 1/4" och 11/2" gängor. Rör Rör- YD Spännvidd Gänga Packning Vikt Nom material mm nr kg 40mm Segjärn, 50mm PVCu, Imp PVC 1.5" Stål, Gjutjärn, Imp AC 40mm Segjärn, 50mm PVCu, Imp PVCu 1.5" Stål, Gjutjärn, Imp AC 40mm Segjärn, 50mm PVCu, Imp PVCu 1.5" Stål,Gjutjärn, Imp AC 50mm 63mm PVCu, Imp PVCu, Segjärn, 2" Stål, Met & Imp AC, Gjutjärn / / mm 63mm PVCu, Imp PVCu, Segjärn, 2" Stål, Met & Imp AC, Gjutjärn 50mm 63mm PVCu, Imp PVCu, Segjärn, 2" Stål, Met & Imp AC, Gjutjärn / / Bultlängd M12 x 175, skiftnyckel storlek 19 mm A/F.

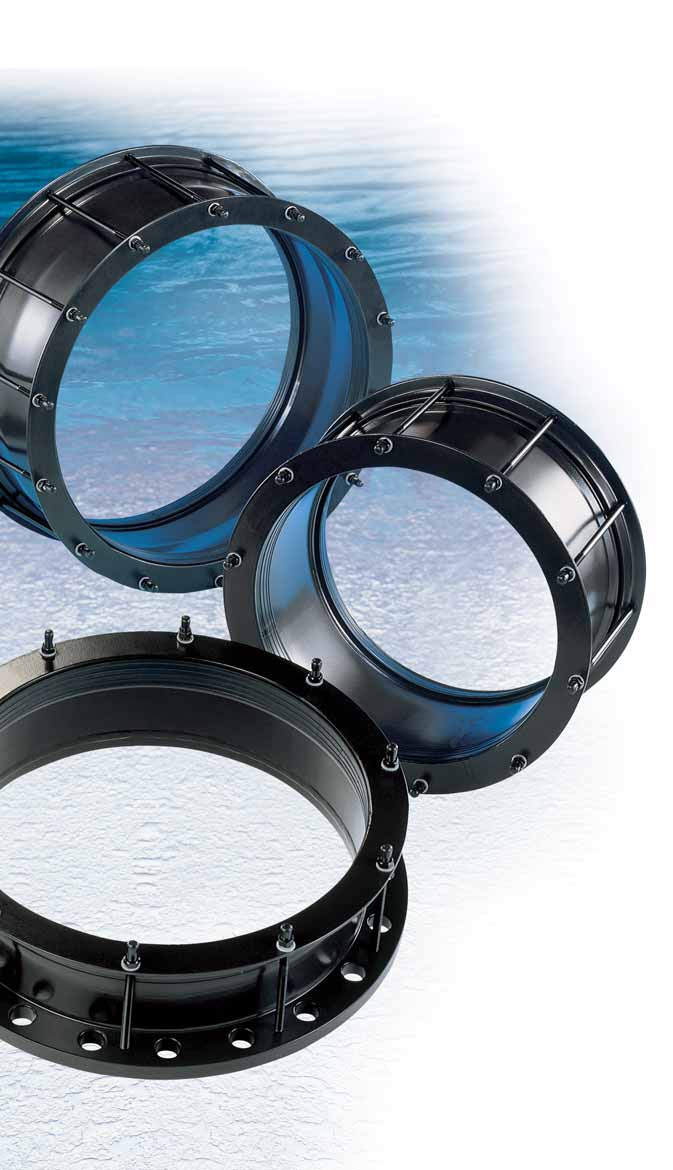

8 Översikt MaxiFit SD Rörkopplingar med stora toleranser Viking Johnsons sortiment MaxiFit, kopplingar med stora toleranser, reducerade kopplingar och flänskopplingar representerar det senaste inom mekanisk rörkopplingsteknologi. MaxiFit-produkter är konstruerade för att sammanfoga släta rör med olika utsidesdiameter och reducerar därmed lagerhållningen. MaxiFit sortimentet med stora dimensioner är konstruerade och tillverkade enligt BS EN ISO 9001 BS EN ISO 9001 och har testats enligt kraven från WRAS (Water Regulations Advisory Scheme) och motsvarar kraven enligt American Water Works Association specifikationer för bultade kopplingar C.219.

9 Egenskaper och fördelar MaxiFit SD mm MaxiFit SD (stora dimensioner) delar många egenskaper och fördelar med universala MaxiFit. Dessa nämns här samt även de egenskaper och fördelar som är specifika för MaxiFit SD. Stora toleranser Alla MaxiFit SD har en tolerans på ytterrörets diameter på 17 mm, vilket gör det möjligt att använda kopplingen både på rörändar och som skjutmuff. I många fall kan MaxiFit SD användas på många olika rörmaterial, vilket minskar lagerhållningen och kan även reducera behovet av dyra och tidskrävande provschakt. Långt kopplingshus Alla MaxiFit och MaxiStep SD har 250 mm längd som standard på kopplingshuset, även MaxiFläns SD har ett långt kopplingshus. Detta är en stor fördel för montören eftersom den har högre kapningstoleranser, större insticksdjup på röret och tätar bortom rostskadade rörändar, vilket bekräftar att MaxiFit SD är en äkta reparationsprodukt. Fullständigt produktsortiment MaxiFit SD-s sortiment består av skarvkopplingar, reducerade kopplingar och flänskopplingar. Dimensionsområdet för alla tre är från DN350 (14") upp till DN600 (24") och de är konstruerade för att passa de mest vanliga rörstorlekar och kombinationer. Snabb installation Alla MaxiFit SD är förmonterade, vilket möjliggör en snabb och effektiv installation även i de mest besvärliga situationer utan att de behöver demonteras. Alla produkter har ett standard vridmoment på Nm. Garanterad tätning Den unika lättglidande packningen erbjuder maximalt tätningstryck, även på repade, anfrätta och rostiga rörytor tack vare de speciella ribborna. Korrosionsskydd Alla metalliska delar i Maxi Fit SD är belagda med termoplast polymer Rilsan Nylon 11, i Viking Johnson s egen anläggning. Rilsan Nylon 11 motsvarar kraven från WIS (Del 1) vilka kräver egenskaper som hög vidhäftning, flexibiltet, genomträngning och slaghållfasthet. Bultarna är överdragna med Sheraplex vilken motsvarar kraven från WIS Produktkvalitet MaxiFit SD är konstruerade och tillverkade enligt BS EN ISO 9001 och har testats av Viking Johnson s egen forskningsavdelning enligt kraven på prestanda från Water Regulations Advisory Scheme (WRAS). MaxiFit SD motsvarar även specifikationern från American Water Works Association AWWA/ANSI C för bultade kopplingar. Precis som alla Viking Johnson s produkter är MaxiFit SD konstruerade för att ha längre livslängd än rören som de är monterade på. Enkel installation MaxiFits packning innehåller en serie av ribbor, konstruerade för att minska installationsfriktionen på rören vid den den övre toleransgränsen på kopplingen. Avvinkling MaxiFit SD klarar av den tillåtna avvinklingen mellan rör som tillåts för normala rörledningars rörelser pga marksättningar. Längre kurvor kan också klaras av med hjälp av en serie av kopplingar, eventuellt med hjälp av specialkopplingar. MaxiFit SD och MaxiStep kopplingar kompenserar för en total avvinkling på 6, MaxiFläns SD kompenserar för en total avvinkling på 3. Arbetstryck MaxiFit och MaxiStep SD har ett testtryck på 24 bar (350 psi) och är lämplig för ett arbetstryck på 16 bar (230 psi). MaxiFläns SD har ett tryckområde likvärdigt det som gäller för flänsad borrning. Packningar MaxiFit SD är utrustade med packning av typ E (EPDM), vattenkvalitet som standard. För annan gummikvalitet, kontakta Industri Belos AB.

10 MAXIFIT SD Ett komplett sortiment av kopplingar med stora toleranser för att passa varierande ytterdimensioner på rör med nominell rörstorlek mellan DN350 (14") och DN600 (24"). Rör Rör YD Packn. Mont. Max MaxiFit nom material Spännvidd nr avstånd avstånd Vikt mm mm mm kg 350mm 14" Stål, Imp PVC, DIN 2431 gjutjärn, (14") Met AC (Klass 25), Imp AC 350mm 350mm segjärn, 14" gjutjärn (14") 350mm 14" gjutjärn, 400mm PVCu, (14") 16" Stål & Imp PVC, Met AC, Imp AC 400mm 400mm segjärn, 15" gjutjärn (15") 450mm 450mm segjärn, Met AC, Imp AC (18") 450mm 18" gjutjärn, 20" Stål & Imp PVC (18") 500mm 500mm segjärn, Met AC, Imp AC (20") 500mm 20" gjutjärn, MetAC, ImpAC, (20") 22" Stål & Imp PVC, 560mm PVCu 600mm 600mm segjärn (24") 600mm 24" gjutjärn, MetAC, ImpAC (24") 600mm DIN 2431 gjutjärn, Met AC, Imp AC (24") Observera: Ytterligare storlekar finns tillgängliga. MAXISTEP SD Ett sortiment av reducerade kopplingar, med stora toleranser konstruerade för att tillgodose övergången mellan rör som har olika nominella rörstorlekar/ytterdimensioner. ANSLUTNING LITEN ÄNDE STOR ÄNDE Montage Max Rör Rör- YD spännvidd Packn. Rör Rör- YD spännvidd Packn. avstånd avst. MaxiStep nom material mm nr nom material mm nr mm mm Vikt/kg 350mm 350mm Gjutjärn, mm 14" Gjutjärn, 400mm (14") 14" Gjutjärn (14") PVCu,16" Stål & Imp PVC, Met AC, Imp AC 350mm 14" Gjutjärn, 400mm mm 400mm Segjärn, (14") PVCu, 16" Stål & Imp PVC, (15") 15" Gjutjärn Met AC, Imp AC 400mm 15" Gjutjärn, 16" Stål & mm 400mm Segjärn, (15") Imp PVC, Met AC, Imp AC (15") 15" Gjutjärn 400mm 400mm Segjärn, mm 16" Gjutjärn, 450mm (16") 15" Gjutjärn (16") PVCu, Met AC Imp AC 400mm 400mm Segjärn, mm 16" Gjutjärn, 450mm (16") 15" Gjutjärn (16") PVCu,18" Stål & Imp PVC 400mm 400mm Segjärn, mm 18" Stål, Imp PVC, Met AC, (16") 15" Gjutjärn (18") Imp AC 450mm 450mm Segjärn, mm 18" Gjutjärn, 500mm (18") Met AC, Imp AC (18") PVCu, Met AC, Imp AC 450mm 450mm Segjärn, mm 18" Gjutjärn, 20" Stål & (18") Met AC, Imp AC (18") Imp PVC, Met AC, Imp AC 450mm 450mm Segjärn, mm DIN 2431 Gjutjärn, Met AC, (18") Met AC, Imp AC (18") Imp AC 500mm 500mm Segjärn, mm 20" Gjutjärn (20") Met AC, Imp AC (20") 500mm 500mm Segjärn, 500mm 20" Gjutjärn, Met AC (20") Met AC, Imp AC (20") Imp AC, 22" Stål & Imp PVC, 560mm PVCu 500mm 500mm Segjärn, mm 21" Gjutjärn, Met AC, (20") Met AC, Imp AC (21") Imp AC 500mm 500mm Segjärn, mm 21" Gjutjärn, 22" (20") Met AC, Imp AC (21") Gjutjärn, Met AC, Imp AC 600mm 600mm Segjärn mm 24" Gjutjärn, Met AC (24") (24") Imp AC 600mm 600mm Segjärn mm 24" Gjutjärn, Met AC (24") (24") Imp AC 600mm 600mm Segjärn mm DIN 2431 Gjutjärn, Met AC (24") (24") Imp AC TILL *Viking Johnson introducerar konstant nya dimensioner av Maxi Fit SD, MaxiStep SD och MaxiFläns SD. Om dimensionen Ni behöver ej finns med, kontakta Industri Belos AB.

11 MAXIFLÄNS SD Ett sortiment av flänskopplingar med stora Observera: MaxiFläns med ett montageavstånd toleranser konstruerade för att sammanfoga på 140 mm har reducerat kopplingshus och rör av olika material och ytterdiameter till glider därför inte helt över röränden. flänsar med samma nominella storlek. MaxiFläns SD finns med PN16, PN10 Skiftnyckel storlek: 19 mm A/ F. eller ANSI flänsar. MaxiFläns SD kan utrustas med en "S" fläns och på så sätt göras passande för skjutspjällsoch vridspjällsventiler. Rör Rör YD Spännvidd Fläns Packning Nom. material mm borrning nr (mm) (mm) kg 350mm 14" Stål, Imp PVC, DIN 2431 Gjutjärn, mm (14") Met AC, Imp AC PN10 350mm 14" Stål, Imp PVC DIN 2431 Gjutjärn, mm (14") Met AC, Imp AC PN16 350mm 350mm Segjärn, 14" Gjutjärn mm (14") PN10 350mm 350mm Segjärn, 14" Gjutjärn mm (14") PN16 350mm 400mm PVCu, 16" Stål & Imp PVC, 15" mm (14") Gjutjärn, Met AC, Imp AC PN10 350mm 400mm PVCu, 16" Stål & Imp PVC, 15" mm (14") Gjutjärn, Met AC, Imp AC PN16 400mm 15" Gjutjärn, 16" Stål & Imp PVC, mm (15") Met AC, Imp AC PN10 400mm 15" Gjutjärn, 16" Stål & Imp PVC, mm (15") Met AC, Imp AC PN16 400mm 400mm Segjärn, 15" Gjutjärn mm (16") PN10 400mm 400mm Segjärn, 15" Gjutjärn mm (16") PN16 400mm 400mm Segjärn, 15" Gjutjärn mm (15") PN10 400mm 400mm Segjärn, 15" Gjutjärn mm (15") PN16 400mm 16" Gjutjärn, mm (16") 450mm PVCu, Met AC, Imp AC PN16 400mm 16" Gjutjärn, 450mm PVCu, mm (16") 18" Stål & Imp PVC PN16 450mm 18" Stål & Imp PVC, Met AC, Imp AC mm (18") PN10 450mm 18" Stål & Imp PVC, Met AC, Imp AC mm (18") PN16 450mm 450mm Segjärn, Met AC, Imp AC mm (18") PN10 450mm 450mm Segjärn, Met AC, Imp AC mm (18") PN16 450mm 18" Gjutjärn, 500mm PVCu, mm (18") Met AC, Imp AC PN16 450mm 18" Gjutjärn, 20" Stål & Imp PVCu, mm (18") Met AC, Imp AC PN16 450mm DIN 2431 Gjutjärn, Met AC, Imp AC mm (18") PN10 450mm DIN 2431 Gjutjärn, Met AC, Imp AC mm (18") PN16 500mm 500mm Segjärn, 18" Met AC, Imp AC mm (20") PN10 500mm 500mm Segjärn, 18" Met AC, Imp AC mm (20") PN16 500mm 20" Gjutjärn mm (20") PN16 500mm 20" Gjutjärn, 22" Stål & Imp PVCu, mm (20") 560mm PVCu PN16 500mm 21" Gjutjärn, Met AC, Imp AC mm (21") PN16 500mm 21" Gjutjärn, 22" Gjutjärn, mm (21") Met AC, Imp AC PN10 500mm 21" Gjutjärn, 22" Gjutjärn, mm (21") Met AC, Imp AC PN16 600mm 600mm Segjärn mm (24") PN10 600mm 600mm Segjärn mm (24") PN16 600mm 24" Gjutjärn, Met AC, Imp AC mm (24") PN10 600mm 24" Gjutjärn, Met AC, Imp AC mm (24") PN16 600mm 24" Gjutjärn, Met AC, Imp AC mm (24") PN16 600mm DIN 2431 Gjutjärn, Met AC, Imp AC mm (24") PN10 600mm DIN 2431 Gjutjärn, Met AC, Imp AC mm (24") PN16 *Viking Johnson introducerar konstant nya dimensioner av MaxiFit SD, MaxiStep SD och MaxiFläns SD. Om dimensionen Ni behöver ej finns med, kontakta Industri Belos AB.

12 Materialspecifikationer och standarder Alla MaxiFit produkter är konstruerade och tillverkade enligt BS EN ISO 9001, och har testats enligt kraven från UK Water Regulations Advisory Scheme och motsvarar kraven från American Water Works Association s standard AWWA/ANSI C.219 för bultade kopplingar. Kopplingshus/Glander* Segjärn enligt BS EN 1563:1997 Grad EN-GJS U eller formbart gjutjärn enligt BS EN 1562:1997 Grad EN-GJMB eller valsat stål enligt BS EN 10025:1993 Grad S275 MaxiThread/MaxStop* Segjärn enligt BS EN 1563:1997 Grad EN-GJS U eller formbart gjutjärn enligt BS EN 1562:1997 Grad EN-GJMB Gängad form (BSP) enligt BS 21:1985 Flänskopplinghus* Segjärn enligt BS EN 1563:1997 Grad EN-GJS U eller formbart gjutjärn enligt BS EN 1562:1997 Grad EN-GJMB Mjukt kolstål enligt BS EN 10025:1993 Grad S275 Bultar enligt BS EN ISO 898-1:1999 Grad 4.8 Muttrar enligt BS 4190:2002 Grad 4 Brickor Material enligt BS 970:Del 1:S304 rostfritt stål Flänsanslutningsbultar (MaxiFläns Plus) Hexagon bultar, komplett med mutter och två brickor Bultar: enligt BS EN ISO 898-1:1999 Grad 4.8 Muttrar: BS 4190:2002 Grad 4.0 Brickor: material enligt BS 970:Del 1:S304 rostfritt stål Packning EPDM Grad E enligt BS EN 681-1:1996 Typ WA WRAS listad, eller Nitril Grad G enligt BS 2494:1990:Typ G E temperaturområde: -40 C till +90 C. Passande för vatten, avlopp, flera starka och oxiderande kemikalier, mat applikationer. (Ej passande för varierande temperaturer, tex värmesystem). G temperaturområde: -20 C till +100 C. Passande för: naturgas, oljeprodukter, lågaromatiskt bränsle och tryckluft. Ytbeläggning Flänskopplingshus, kopplingshus och glander är ytbelagda med Rilsan Nylon 11 enligt WIS (Del 1). Brickor är galvaniserade enligt BS EN ISO 1461:1999 Bultar och T Bultar och muttrar Zinkpläterade enligt BS EN/2329:2000 samt Rilsan Nylon 11 för dubbelt korrosionsskydd, eller Sheraplex enligt WIS Brickor av rostfritt stål enligt BS1449:Del 2:1993 Grad 304. * Materialen i konstruktionen beror på storlek och beslutsrätten hos Viking Johnson. Observera MaxiFit kopplingar är ej dragsäkra - för dragsäkerhet måste extern förankring användas. För nya produkter kontakta Industri Belos AB. Viking Johnson reserverar sig för rätten att ändra detaljerna i denna broschyr när produkterna och specifikationerna uppdateras och utvecklas. Ytterligare data gällande användandet av Viking Johnsons kopplingar kan fås från produktbladet Tekniska Data. För ytterligare teknisk information vänligen kontakta Industri Belos AB. ISO 9001 ISO Industri Belos AB Axel Johanssons Gata 4-6 Box Uppsala Tel: Fax: info@belos.se Viking Johnson Wilbury Way Hitchin Hertfordshire SG4 0UD United Kingdom Tel: +44 (0) Fax: +44 (0) info@vikingjohnson.com Utgåva 2/2009 Oktober 2008
