1 Drift- och underhållsinstruktion UTFÖRANDE OCH FUNKTION LK Avluftare. RUMSREGLERING LK Ställdon. LK Kopplingsbox. LK Värmekretsfördelare. Ett LK Golvvärmesystem är uppbyggt enligt följande: Från pannan/värmekällan leds värmevatten ut till en eller flera värmekretsfördelare där vattenflödet sedan fördelas vidare ut i respektive golvkrets. Golvkretsarna värmer upp golvet som i sin tur värmer upp rummet. En värmekretsfördelare har två fördelningsrör. Det övre fördelningsröret, märkt tillopp, är försett med injusteringsventiler, avsedda för injustering av respektive golvkrets vattenfl öde. För att förhindra att damm och smuts faller ner i ventilerna är de försedda med skyddshuvar. Vid idrifttagande av anläggningen ska ventilerna injusterats av VVS-installatören efter förberäknade värden. Värdena behöver i regel inte ändras men en viss efterjustering kan förekomma. På det nedre fördelningsröret kommer returfl ödet från de olika golvkretsarna. Värmekretsfördelaren är som standard försedd med manuella avluftningsventiler. Som tillval fi nns automatiska luftklockor. Den automatiska luftklockan underlättar avluftningen i samband med uppstartning av värmesystemet. Luftklockans luftskruv ska stängas efter ca 1 månad från idriftsättning av värmesystemet. LK Rumstermostat. LK Rumstermostat Dti. LK Golvvärme kan förses med individuell rumsreglering med funktion enligt följande: På värmekretsfördelaren sitter monterat ett antal ställdon som reglerar fl ödet i golvkretsarna. Ställdonen styrs av rumstermostater placerade i respektive rum. Rumstermostaterna är till för att begränsa överskottsvärme t.ex. personlast, belysning, solinstrålning m.m. Rumstermostater och ställdon kopplas samman elektriskt via LK Kopplingsbox. Tänd diod på LK Rumstermostat indikerar att den kallar på värme och ställdonet öppnar ventilen på värmekretsfördelaren. Släckt diod indikerar att motorn stänger och cirkulationen avstannar i golvvärmekretsen. Är anläggningen uppkopplad via LK Kopplingsbox, indikerar boxens dioder när ställdonet öppnar respektive stänger (tänd diod = ställdonet öppnar). 33.D

2 Ställdonets livslängd påverkas av hur ofta (och länge) det stänger. Bryt därför strömtillförseln till transformatorn under sommarperioden. Rumstermostater och Ställdon är strömlöst öppna (NO) 24 V AC. För att driva LK Rumsreglering ingår LK Transformator 230/24 V AC, 60 VA. Transformatorn är försedd med fi nsäkring på sekundärsidan. Om anläggningen är försedd med LK trådlös rumsreglering Cq,se separat instruktion. FRAMLEDNINGSTEMPERATUR En utomhuskompenserad framledningstemperatur är en förutsättning för ett jämnt och bra inomhusklimat. Kurvlutningen på reglerutrustningen ska anpassas till respektive golvvärmeanläggnings beräknade framledningstemperatur. För inställning av kurvlutning på värmekällans reglerutrustning, följ respektive fabrikants anvisningar. SHUNTGRUPP högre systemtemperatur t.ex. ett radiatorsystem. Shuntgruppen kan ställas in manuellt i ett fast utblandningsförhållande vilket innebär att golvvärmesystemet konstant ligger på beräknad lägre framledningstemperatur än radiatorsystemet. Observera att framledningstemperaturen ändå är utomhuskompenserad eftersom reglerutrustningen på värmekällan reglerar temperaturen till radiatorerna och därmed indirekt golvvärmesystemet. Shuntgruppen kan kompletteras med automatisk reglerutrustning. Detta görs då shuntgruppen ansluts till ett system som inte är förshuntat d.v.s. håller konstant temperatur. DRIFT Ett korrekt monterat och injusterat LK Golvvärmesystem kan i stort sett betecknas som underhållsfritt. Följande kontrollåtgärder måste dock utföras: Upprätta en driftsjournal och gör noteringar om inspektionsdag, iakttagelser och eventuell åtgärd. Inspektera värmekretsfördelaren regelbundet och kontrollera att inga läckage förekommer. Även ett droppläckage måste åtgärdas omgående. Drifttryck och framledningstemperatur ska kontrolleras under drift. Ingrepp i bjälklag får endast ske i samråd med projektets byggledare eller kvalitetsansvarig. Golvvärmeanläggningens avstängningsventiler bör motioneras 1-2 ggr/år. För närmare teknisk beskrivning av respektive komponent hänvisas till handboken LK Golvvärme eller hemsida: LK Shunt. LK Fördelarshunt. Golvvärme är ett lågtemperatursystem som i regel har ca 15 ºC lägre framledningstemperatur än radiatorer. Vid delat system t.ex. golvvärme i kombination med radiatorer krävs en shuntgrupp för att åstadkomma två olika framledningstemperaturer. Shuntgruppens uppgift är att försörja golvvärmesystemet, och matas från en MATERIALÅTERVINNING Avfall vid rivnings- och demonteringsarbete kan omhändertas i den normala byggavsfallshanteringen. För utförligare information hänvisas till respektive produkts miljövarudeklaration (kan rekvireras från LK Lagerstedt & Krantz AB eller laddas ner från hemsida: Inga detaljer i systemet är klassade som farligt avfall. LK återtar inte emballagematerial. 33.D

3 Monteringsanvisning LK Värmekretsfördelare VKF-i UTFÖRANDE LK Värmekretsfördelare VKF är tillverkad i mässing med materialkrav överträffande O.T.58. Värmekretsfördelaren finns i utförande från 2 till 12 st golvvärmekretsar och levereras monterad på väggkonsol. Den övre fördelarstammen (tillopp/flow) är försedd med flödesindikatorer. Injustering av respektive kretsflöde utförs på tilloppsstammens integrerade injusteringsventiler. Den nedre fördelarstammen (retur/return) har handmanöverdon för avstängning av respektive slinga. Två ändstycken med manuell avluftare samt påfyllnings- och avtappningsventil, finns bipackade. Dessutom ingår märkbrickor samt 1 st injusteringsnyckel. FÖRUTSÄTTNINGAR Förutsättningen för en god funktion av golvvärmesystemet är väderstyrd reglering av framledningstemperaturen samt en väl genomförd och dokumenterad injustering av primär- och slingflöden. DOKUMENTATION Inställda värden/flöden ska dokumenteras i egenprovningsprotokoll, vilket bifogas handlingar för drift och underhåll. I de anläggningshandlingar som levereras från LK finns även en mall för egenprovning. GENERELLA ANVISNINGAR Börja arbetet med att läsa igenom denna monteringsanvisning samt monteringsanvisningen för det aktuella golvvärmesystemet. LK KULVENTIL Fram- och returledning ska vid värmekretsfördelaren vara försedda med avstängningsventil. Beträffande returledningen, se instruktioner under injusteringsventil. kan monteras vid fördelaren alternativt vid värmekällan om det finns separata returledningar från respektive fördelare. LK ANSLUTNINGSKOPPLINGAR För röranslutning mot värmekretsfördelaren finns passande anslutningskopplingar för LK Golvvärmerör / LK Universalrör i dim. 12, 16 samt 20 mm. INJUSTERINGSVENTIL Vid anläggning med två eller fler värmekretsfördelare eller vid inkoppling till blandade system, ska samtliga returledningar vara försedda med injusteringsventil, t.ex. LK OptiFlow. Detta för att totalflödet till respektive fördelare ska kunna injusteras. Även i anläggning med 1 st värmekretsfördelare kommer injusteringen att underlättas om injusteringsventil monteras. Injusteringsventilen Vi reserverar oss för ändringar i detta dokument och hänvisar till för senast uppdaterade version C

4 LK VÄRMEKRETSFÖRDELARE LK Värmekretsfördelare monteras på anvisad plats enligt ritning. Ska värmekretsfördelaren monteras i LK Fördelarskåp, se särskild rubrik. LK FÖRDELARSKÅP LK Fördelarskåp finns i två utföranden och i tre storlekar, för inbyggnad respektive för utvändigt montage. LK Värmekretsfördelare monteras i skåpet mot skenor som är justerbara i höjd och sidled. Skåpen är så konstruerade att de kan monteras i efterhand. Invändigt finns anvisad plats för montage av rumsreglerutrustning. Luckan är försedd med spårskruvmejsellås och som tillbehör fi nns nyckellås. Som alternativ till LK Fördelarskåp för inbyggnad i vägg finns LK Lucka med ram. Ramen är försedd med anordning för infästning mellan väggreglar. Luckan finns i tre storlekar. LK BY-PASS LK Värmekretsfördelare kan förses med By-Pass för ett kontinuerligt läckflöde (Kvs 0,05) från tillopps- till returledning. Utförandet används när samtliga slingor är försedda med elektrotermiska ställdon (se separat monteringsanvisning). RÖRFÖRLÄGGNING Rörvinda är ett bra hjälpmedel vid rörförläggningen. Planera rördragningen så att inte framkomligheten av fram- och returledningar hindras. Röret läggs ut enligt uppgjord förläggningsritning för anläggningen. Märk upp slingorna med nummer och namn enligt ritning. Rörförläggningen påbörjas med anslutning av framledningen till den övre stammen av värmekretsfördelaren. Beakta strömningsriktningen i slingan så att tilloppsledningen kommer närmast yttervägg. Rörböjningsstöd ska finnas på samtliga rör vid uppgången mot fördelaren. RÖRANSLUTNING Röranslutning till värmekretsfördelaren sker genom att först avpassa rörlängden och sedan montera anslutningskoppling enligt skiss. Smörj klämring före åtdragning. Observera att O-ringarna inte ska smörjas. Vid anslutning av AluPex-rör ska särskild anslutningskoppling användas med fiberbricka. Fiberbrickan monteras på kopplingens stödhylsa och separerar aluminiummanteln från stödhylsans mässing, detta för att förhindra korrossion. Kapning av röret ska ske med rörsax så att snittet blir rakt. Efter provtryckning och provdrift med värme ska kopplingarna efterdragas. Alt. A. Alt. B Ett mindre cirkulationsflöde kan vara nödvändigt för att säkerställa cirkulationspumpens funktion. Genom att lämna en krets oreglerad (t.ex. badrum eller hall) säkerställs detta läckfl öde utan att LK By-pass behöver monteras. I de fall LK Kopplingsbox är monterad med inkopplad pumplogik behövs inte något By-passflöde. Kopplingsboxen styr cirkulationspumpen så att den stannar vid stängda ventiler. Alt. A. LK Anslutningskoppling PE-X. Alt. B. LK Anslutningskoppling AluPex med tillhörande fi berpackning. Vi reserverar oss för ändringar i detta dokument och hänvisar till för senast uppdaterade version C

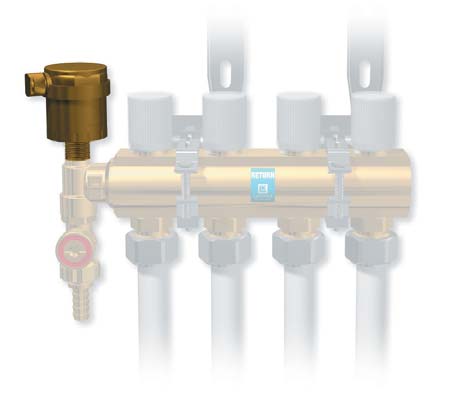

5 AVLUFTARE Den manuella avluftaren kan, om så önskas, bytas ut mot automatisk avluftare. Den automatiska avluftaren underlättar avluftning i samband med uppstart. Luftklockans luftskruv ska stängas efter ca 1 månad från idriftsättning av värmesystemet. Stäng sedan först handmanöverdonet och därefter injusteringsventilen. Upprepa proceduren slinga för slinga tills samtliga är avluftade. Stäng ventilerna på påfyllnings- och avtappningsventilerna. Stäng för vattentrycket och koppla bort slangarna. Efter avslutat arbete ska slangan slutningarna skruvas bort och skyddsproppen skruvas på. TÄTHETSPROVNING Täthetsprovning med vatten eller gas ska ske med beaktande av Arbetarskyddsstyrelsens föreskrifter i AFS 1985:14. Täthetsprovning utförs lämpligen före injustering och före montage av eventuella ställdon, d.v.s. med samtliga ventiler fullt öppna. PÅFYLLNING OCH AVLUFTNING Vid påfyllning och avluftning av värmesystemet ska samtliga golvvärmeslingor vara stängda (se nedan). Påfyllnings- och avtappningsdonen kan eventuellt användas vid påfyllningen. När detta arbete är klart, fortsätt med golvvärmeslingorna enligt följande. Stäng avstängningsventilerna mot fram- och returledning. Injusteringsventilerna på övre fördelarstammen ska stängas, d.v.s. skruvas i botten. Handmanöverdonen på nedre fördelarstammen ska också vara stängda. Anslut vattentryck till påfyllningsventilen på den övre fördelarstammen. Anslut slang på motsvarande ventil på nedre fördelarstammen. Slangen dras till golvbrunn eller uppsamlingskärl. Öppna ventilerna på påfyllnings- och avtappningsventilerna. Släpp därefter varsamt på vattentryck. Öppna först den injusteringsventil som är längst bort från påfyllningen. Kontrollera att låsringen är fullt uppskruvad så att ventilen kan öppna fullt ut. Öppna därefter försiktigt motsvarande handmanöverdon på nedre fördelarstammen och spola igenom slingan tills all luft är borta. Detta blir samtidigt en kontroll av att slingorna inbördes är rätt anslutna mot värmekretsfördelaren. Föreligger frysrisk ska etylen eller propylen glykol tillsättas. Blandningsförhållandet ska vara enligt fabrikantens anvisningar. Före idrifttagande av anläggningen ska systemet renspolas från eventuellt glykolblandat vatten då glykolinblandningen annars försämrar systemets värmeavgivning. Rörslingor Rörslingorna ska avluftas och täthetsprovas medan de ännu är synliga för inspektion. Om inte annat anges ska täthetsprovning med vatten ske vid ett tryck av 0,6 MPa. Upprätthåll trycket ca 30 min och kontrollera under denna tid samtliga kopplingsställen. Därefter ska trycket sänkas till ca 0,3 MPa vilket ska kvarstå i ca 2 tim utan trycksänkning. Protokoll Protokoll från täthetsprovningen ska upprättas och bifogas handlingar för drift och underhåll. Övergjutning Vid övergjutning ska rörslingorna stå under tryck. Detta för att säkerställa att inga skador uppstår under arbetet. Beakta särskilt frysrisken vid ingjutning av PE-X-rör i betong. Övriga bjälklagstyper Vid läggning av övergolv i träbjälklag, flytande golv och liknande ska rörledningarna stå under tryck för att säkerställa att inga skador har uppstått. Vi reserverar oss för ändringar i detta dokument och hänvisar till för senast uppdaterade version. 33.C

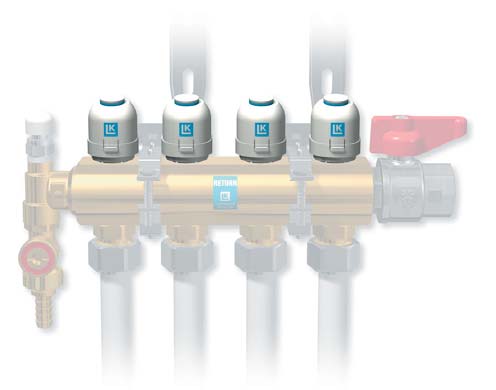

6 INJUSTERING AV GOLVVÄRMESLINGOR Börja alltid med att se till att alla värmekretsfördelarens returventiler är fullt öppna. Injustera därefter värmekretsfördelarnas injusteringsventiler med bipackad injusteringsnyckel. Injusteringsvärdet för varje krets framgår av utskrift från LK Beräkningsprogram. Injusteringsvärdena är angivna i antal öppningsvarv. I anläggningar där mer än en värmekretsfördelare är monterad ska respektive värmekretsfördelares totalflöde injusteras. Injusteringen utförs på värmekretsfördelarens gruppventil (tillval), LK OptiFlow eller likvärdig (börja injusteringen med den värmekretsfördelare som är närmast cirkulationspumpen). Totalfl ödet utläses från beräkningsutskriften. Därefter finjusteras värmekretsfördelarens kretsflöde med hjälp av de integrerade flödesindikatorerna. Indikatorerna har ett visningsområde från 0,5 till 5 l/min, i extremfall kan flöden över 5 l/min krävas. Då får man bortse ifrån flödesindikatorernas visning. LK STÄLLDON 24 V AC Handmanöverdonen på nedre fördelarstammen kan ersättas med elektrotermiska ställdon. Vrid handmanöverdonet i läge fullt öppet och snäpp loss detta med hjälp av skruvmejsel. Applicera sedan ställdonet. Montera inte eventuella ställdon förrän provtryckning och avluftning är verkställd då detta arbete underlättas om handmanöverdonen finns kvar på värmekretsfördelaren. Lås värmekretsfördelarens injusteringsventiler, efter avslutad injustering, genom att skruva ner dess låsring, använd den motsatta änden på injusteringsnyckeln. Vi reserverar oss för ändringar i detta dokument och hänvisar till för senast uppdaterade version. 33.C
