MILJÖ- & BRANDCONTAINRAR

Transkript

1 Det är vår skyldighet att föreslå rätt förvaringslösning för era behov. MILJÖ- & BRANDCONTAINRAR Att investera i en miljöcontainer kräver förstudie, där många faktorer måste invägas. Inte minst säkerhetsaspekter bedöms i förhållande till prisbilder, och det kan ofta vara svårt för köparen att på kort tid sätta sig in i det breda utbud som finns. Med Ikaros som partner förenklas ditt arbete under inköp av miljötekniska produkter. Några av marknadens främsta experter arbetar hos oss, med åtskilliga kunder i hela den Skandinaviska industrin. Ingen riskbild är den andra lik, så ofta anpassar vi speciallösningar för specifika behov. Vi ser det som vår skyldighet att föreslå den mest ändamålsenliga förvaringslösningen för era behov.

2 Noggrannhet vid tillverkning En välfungerande och anpassad miljöcontainer kan utgöra skillnaden mellan katastrof och fullgod miljösäkerhet. Tillverkningen sker under mycket hög kvalitetskontroll. Specialisthjälp vid inköp Vid köp av miljöcontainer eller säkerhetsskåp erbjuder Ikaros sina kunder specialisthjälp, där vi bland annat bedömer vad som krävs avseende installation och efterföljande service. Miljöpolicy Ikaros produkter är även tillverkade ur bästa tänkbara miljöhänsyn. Vi ser ständigt över tillverkningen så att du som kund kan handla miljövänligt i hela produktionsledet. Vi arbetar hela tiden med att förbättra våra metoder i en riktning som gör oss mer miljövänliga, med målsättningen att vi blir en naturlig del av hela ekosystemet. Kvalitetssäkrande standarder Ikaros arbetar med världens främsta tillverkare. De flesta av dem kvalitetsäkrar via standarder och ceritfieringar, såsom TÜV och GS för invallningslösningar, SS-EN för brandskyddsskåp, och många produkter är även CE-märkta. Våra servicetekniker är specialutbildade och certifierade att utföra service och dokumentationsarbete. Serviceavdelningen hjälper även till att identifiera behov och föreslår exakt rätt produkt utifrån vad som skall förvaras och hanteras, samt erbjuder tips rörande den utrustning som inhandlas. Hos Ikaros är viljan till problemlösning ett kärnvärde. TÜV-NORD SP 2369 CE-Märkning UL GS-Märkning FM-Global OSHA NFPA BEHOVSANALYS PLANERING TILLVERKNING LEVERANS/ MONTERING IDRIFTTAGANDE Serviceteknikern utbildas kontinuerligt hos våra leverantörer. Detta för att upprätthålla vår servicekompetens och vara certifierade för att utföra reperationer och underhåll på produkterna. Kontakta oss för offert på serviceavtal!

3 Att välja rätt modell Ikaros erbjuder ett brett utbud av containermodeller för alla tänkbara ändamål. Ur våra åtta huvudkategorier kan du välja en sort som passar just era behov. De respektive kategorierna finns därtill i olika utföranden, exempelvis beroende på vilken typ av ventilation man önskar, eller om man vill ha en isolerad lösning. Alla containrar finns i olika storlekar och har olika fördelar beroende på lagringsförhållanden. MILJÖCONTAINER Standard Den vanligaste containern. Finns i flera storlekar, t. ex. ett kemikalierum. Robust med lång livslängd. HYLLAGERSCONTAINER Anpassad för fat eller pallgods En kompakt lösning för lagring av fat, fat på pall eller gods på pall. HYLLAGERSCONTAINER Anpassad för IBC (Cipax) En kompakt lösning för lagring av större behållare som t.ex. IBC. SJÖ/MATERIALCONTAINER Standard Bra lösning för dem som behöver flyttbar förvaring. BRANDSKYDDSCONTAINER Brandklassad walk-in-container Säker, kompakt lösning vid förvaring av brandfarliga ämnen. Manuell hantering. BRANDSKYDDSLAGER Brandklassat, fat och pallgods Säker och kompakt lösning vid förvaring av brandfarliga ämnen, hantering med truck. BRANDSKYDDSLAGER Brandklassat, IBC och pallgods Säker och kompakt lösning vid förvaring av brandfarliga ämnen, hantering med truck. PROJEKT Kundanpassade lösningar En lösning med mått och funktioner utifrån era behov. Byggs efter era krav och behov. Standard Standard Standard Standard Standard Standard Standard Exempel på lösningar: Naturligt Ventilerad Isolerad För IBC KAPACITET 2m 2 12m 2 4m 2 18m 2 6m 2 20m 2 8m 2 30m 2 10m 2 För liggande fat Isolerad Dubbelt djup KAPACITET 10 till 120 st singelfat 3 till 36 st EU-pallar 2 till 24 st sjöpallar Isolerad Dubbelt djup KAPACITET 2 till 36 st IBC:er 3 till 36 st EU-pallar 2 till 24 st sjöpallar Isolerad Öppingsbar långsida KAPACITET 8 fot 10 fot 20 fot 40 fot Extra bred Extra hög Extra bred och hög KAPACITET 1.5m 2 12m 2 4m 2 14m 2 6m 2 16m 2 8m 2 18m 2 10m 2 Dubbeldörr Skjutdörr Av betong KAPACITET 1 till 32 st EU-pallar 1 till 24 st sjöpallar 1 till 42 st singelfat Dubbeldörr Skjutdörr Av betong KAPACITET 1 till 42 st singelfat 1 till 12 st IBC:er 1 till 12 st sjöpallar Atexklassat färgblandningsrum Kombinerat oljelager/avtappningsstation Avtappning med punktventilation Klimatiserad kemikalielager Värmekammare. Kyllager Gascontainer Stort kemikalielager Tillverkad i betong För faligt avfall Isolerad kompressorcontainer ATEX-klassat pumprum KAPACITET Anpassas efter krav och behov, från litet till stort. FÖRDELAR Testad och godkänd kvalitet FÖRDELAR Välj mellan olika dörröppningar FÖRDELAR Anpassad lagernivå, stora behållare FÖRDELAR Containerfäste i ISO-standard FÖRDELAR Brandklassad enligt SS EN FÖRDELAR Brandklassad enligt SS EN FÖRDELAR Brandklassad enligt SS EN FÖRDELAR Projektledning från början till slut Stort tillbehörsutbud Testad/godkänd förvaringslösning Välj mellan olika dörröppningar Lyftbar inklusive inredning För förvaring inomhus eller utomhus förvaring inomhus eller utomhus Förvaring inomhus eller utomhus En leverantör för komplett lösning Lätt att placera Genomlastningskydd i bakkant Testad/godkänd förvaringslösning Staplingsbar Stort tillbehörssortiment Stort tillbehörssortiment Stort tillbehörssortiment Levereras "Plug and Play" Rostskydd - helförzinkade Integrerat uppsamlingkar Låsbar som standard Platsbesparande och flexibel Låsbar som standard Enkel hantering med truck Genomlastningskydd i bakkant Platsbesparande och flexibel Låsbar som standard Enkel hantering med truck Kraftiga dörrar, containerlåsning Vridstyv konstruktion Med eller utan uppsamlingskar Extra breda innemått och höjd Enkeldörr eller dubbeldörr Brandkammartestad Inre och yttre brandskydd Dubbeldörr eller skjutdörr Självstängande dörrar Inre och yttre brandskydd Dubbeldörr eller skjutdörr Självstängande dörrar Inre och yttre brandskydd Anpassad efter behov Från små justeringar till nykonstruktion Sid 96 Sid 114 Sid 118 Sid 122 Sid 126 Sid 130 Sid 131 Sid 132

4 MILJÖCONTAINER STANDARD Snabbyggd container av speciell, profilerad och förzinkad stålplåt Idealisk lösning när extra lagerutrymme behövs. Kan användas både inom- och utomhus. Snabb och enkel montering. 3 ton total vikt, lyftbar med kran. 80 mm fri höjd undertill för transport med gaffeltruck. Tak kan belastas med 210 kg/m2. Kranöglor som standard. Stabilt golv av OSB-platta. Låsbar förzinkad dörr- eller dörrar Patenterat snabbkopplingssystem. TILLBEHÖR Till materialcontainrar Art.nr: H Art.nr: H Art.nr: H Fråga oss! INBROTTSSÄKRING Eftermonterbar säkerhets arm för enkel och dubbeldörr i massivt stål. (se nedan). ELPAKET Inhängbart elpaket, bestående av lampa (60 W), av-påkoppling, stickkontakt, säkringslåda. Anslutning på platsen. RAMP Lämplig för enkel dörr eller pardörrar. Tillverkad av halkfri aluminium- duettplåt, 870 x 1465 mm. ALUMINIUM-DUETTPLÅT Monteras på OSB-platta, halksäker för att kunna stå säkert. Fråga oss! Art.nr: H Art.nr: H Art.nr: H UTVÄNDIG LACKERING Lackering 2K-lack. RAL-färgtonen kan väljas fritt. Pris: SLANG/KABELHÄNGARE Inhängbar, förzinkad stålhängare i halvskålform för trädgårds-slang, elektriska kablar etc. VERKTYGSHÄNGARE Inhängbar, förzinkad verktygslist för skyfflar, spadar, borstar etc. KLÄDHÄNGARE Inhängbar, förzinkad stållist med aluminiumkrokar för kläder, huvudbonader etc. H Montering endast 5 minuter! HYLLSYSTEM Av förzinkat stål för materialcontainrar Enklast möjliga montering genom instickssystem och utan verktyg. 50 kg bärkraft per hyllarm vid jämnt fördelad last. Kan ställas in i höjdled, 200 mm mellan inställningarna, kan väljas med 2 djup. H H H H H Artikelnr Utförande Utvändiga mått (B x D x H) Invändiga mått (B x D x H) Dörrbredd Lastvikt Egenvikt H SC3000-2x2 SZ 2100 x 2100 x 2100 mm 1975 x 1975 x 1930 mm 1950 mm 3000 kg 250 kg H SC3000-3X2 SZ 3100 x 2100 x 2100 mm 2975 x 1975 x 1930 mm 1950 mm 3000 kg 350 kg H SC3000-4X2 SZ 4100 x 2100 x 2100 mm 3975 x 1975 x 1930 mm 1950 mm 3000 kg 450 kg H SC3000-5X2 SZ 5100 x 2100 x 2100 mm 4975 x 1975 x 1930 mm 1950 mm 3000 kg 550 kg H SC3000-6X2 SZ 6100 x 2100 x 2100 mm 5975 x 1975 x 1930 mm 1950 mm 3000 kg 650 kg Artikelnr Beteckning RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan Artikelnr Beteckning Längd Bredd H Hyllstötta lodrät 1935 mm 40 mm RAW-420 Hyllarm vågrät 420 mm 36 mm 96 order@ikaros.net 97

5 MILJÖCONTAINER STANDARD Snabbyggd container av speciell, profilerad och förzinkad stålplåt MILJÖCONTAINER STANDARD Container av speciell, profilerad och förzinkad stålplåt Minikontoret för varje byggarbetsplats. Här förvarar du ritningar. Fungerar som en mötesplats för arkitekter och platschefer, samtidigt som en säker förvaringsplats för planer och ritningar. Idealisk lösning när extra lagerutrymme behövs Kan användas både inom- och utomhus Snabb, enkel montering Lyftbar med kran Tak kan belastas med 200 kg/m2 Kranöglor som standard Stabilt golv. Låsbar förzinkad dörr- eller dörrar LC20 Dörrstopp håller dörren öppen. 4 lyftöglor för enkel transport. Gaffeltrucksfickor för transporter och mark ventilation. Golv bärighet upp till 500 kg / m². Levereras färdigmonterad - klar för användning. Utvändig lackering i valfri kulör som tillval. Lätt att transportera med en gaffeltruck. Dörrstopp. Extra utrustning: Ritbord med hylla och förvaringsmöbel för ritningar. Tekniska data BPH: Dörr storlek B x H (mm) 1950 x 1890 Takutsprång (mm) 1000 ZRS-ZA ZZS Hållbar och underhållsfri på grund av helt galvaniserade byggnadsdelar och Best-Point-Technology. En garanti för detta ges i 10 år. 4 lyftöglor för enkel transport, upp till 3 ton kan lyftas med kran (LC10 och LC20) Snölast säkerhet upp till 200 kg/m² Golv bärighet upp till 500 kg/m² Montering: Kan byggas var som helst utan särskilda hjälpmedel! Ingen kran eller gaffeltruck behövs. Leverans: Levereras antingen som platta paket för lägre fraktkostnad eller levereras färdigmonterade - färdiga för användning (LC10 och LC20). Dubbeldörr framsida 2150 x 2200 mm BPH LC10 TILLBEHÖR se sid 114 Artikelnr Beteckning Utvändiga mått (B x D x H) Invändiga mått (B x D x H) Dörrbredd Egenvikt LC10 Förvaringscontainer x 2300 x 2400 mm 2980 x 2280 x 2230 mm 2150 mm 460 kg LC20 Förvaringscontainer x 2300 x 2400 mm 5980 x 2280 x 2230 mm 2150 mm 780 kg TILLBEHÖR se sid 114 Artikelnr Beteckning Utvändiga mått (B x D x H) Invändiga mått (B x D x H) Dörrbredd Egenvikt BPH Minikontor Mobilt 2100 x 1100 x 2100 mm 1975 x 975 x 1935 mm 1950 mm 250 kg RS Hyllsystem med 3 plan, längd 2000 mm, djup 420 mm ZRS-ZA Ritbord med hylla RS Hyllsystem med 3 plan, längd 3000 mm, djup 420 mm ZZS Fack för ritningar 98 order@ikaros.net 99

6 MILJÖCONTAINER STANDARD Kompakta lagringsstationer för 200-litersfat och IBC-lagring FÖRVARINGSSKÅP Kompakta, specialutvecklade lagringsstationer för 200 L fat och IBC/KTC-lagring Genom generösa mått är det möjligt att lagra 200-liters fat direkt på gallret eller på pallar över uppsamlingskaret. Dessutom gott om plats för hantering vid lagring av stora behållare (IBC). Konstruerad av 3 mm galvaniserad stålplåt. Låsbar dörr, 1350 mm bred. Förstärkta golv- och takramsprofiler Integrerade ventilationsöppningar i dörrarna T är värmeisolerad, kan även utrustas med värme och isolering av spillkar. Underkörningshöjd 100 mm, på Typ SLH 1,5 x 1,5 KTC 60 mm. Dörr, B x H: 1300 x 1580 mm, låsbar. Ventilationsöppningar i dörr och sidorväggar. Konstruerad av 3 mm galvaniserad stålplåt. Låsbar dörr, 1350 mm bred. Förstärkta golv- och takramsprofiler. Genom ventilationsöppningar runt om samt i dörren och sidoväggar uppnår man den 0,4-faldiga ventilationen som lagen kräver. Passar för passiv lagring av farliga ämnen enligt Vbf-klasserna AI till AIII och B. Lagringsdepå 1x1 förzinkad. Mått (B x D x H) Volym Kapacitet 1700 x 1300 x 2160 mm 380 L 2 x 200 L fat Vikt Art.nr 330 kg H H H Naturlig ventilation Lagringsdepå 1.5x1.5 förzinkad. H T H Mått (B x D x H) Volym Kapacitet 1700 x 1700 x 2160 mm 510 L 4 x 200 L fat Vikt Art.nr 370 kg H Naturlig ventilation Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym Vikt H Lagringsdepå 1x1 förzinkad 1700 x 1300 x 2015 mm 2 x 200 L fat 380 L 310 kg H Lagringsdepå 1x1 förzinkad/lackerad* 1700 x 1300 x 2015 mm 2 x 200 L fat 380 L 310 kg H Lagringsdepå 1.5x1.5 förzinkad 1700 x 1700 x 2015 mm 4 x 200 L fat 510 L 390 kg H Lagringsdepå 1.5x1.5 förzinkad/lackerad* 1700 x 1700 x 2015 mm 4 x 200 L fat 510 L 390 kg H Lagringsdepå 1.5x1.5 IBC förzinkad 1700 x 1700 x 2250 mm 1 x IBC 1080 L 430 kg H Lagringsdepå, 1.5x1.5 IBC förzinkad/lack* 1700 x 1700 x 2250 mm 1 x IBC 1080 L 430 kg H T Lagringsdepå, 1.5x1.5 IBC förzinkad/isolerad 1700 x 1700 x 2250 mm 1 x IBC 1080 L 460 kg *Utvändigt lackerad Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym Vikt H Lagringsdepå 1x1 förzinkad/lackerad* 1700 x 1300 x 2160 mm 2 x 200 L fat 380 L 330 kg H Lagringsdepå 1.5x1.5 förzinkad/lackerad* 1700 x 1700 x 2160 mm 4 x 200 L fat 510 L 370 kg H Lagringsdepå 1.5x1.5 IBC förzinkad 1700 x 1700 x 2405 mm 1 x IBC 1080 L 460 kg H Lagringsdepå 1.5x1.5 IBC förzinkad/lack* 1700 x 1700 x 2405 mm 1 x IBC 1080 L 460 kg 100 order@ikaros.net 101

7 MILJÖCONTAINER STANDARD Kompakta lagringsstationer för 200-litersfat och IBC MILJÖCONTAINER STANDARD Containerförvaring för två IBC-behållare Uppsamlimgsvolym: Liter. Bärkraft: kg/m². 100 mm markfrigång. Ventilationsöppningar i sidorväggar. Inkl. avtappningsställning. Inkl. dokumentfack. H P Exempel på tillbehör! Tillbehör finns på Sid 111 Ventilationsöppning i sidovägg Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym Vikt P WSP-1SKKS-D/IBC 1320 x 1370 x 2380 mm 1 IBC 1080 L 450 kg Våtrumsbelysning 230V, 2 x 58 W Teknisk Ventilation EX-klassad Värmeelement EX-klassad, 2 kw / 230 V VENTILATIONSSET FÖR IBC-SKÅP Tillbehör för förvaring av brandfarliga varor: För teknisk ventilation. inkl. El-skåp 230 V. Tillverkad av profilerad galvaniserad plåt. Kraftigt tak och -golvkonstruktion. Ventilationsöppningar i dörr och baksida. Inklusive kranöglor. Bärförmåga 1500 kg/m², mer på förfrågan. Markfrigång 100 mm. 2-delad galvaniserad dörröppning. Låsbar dörr - lås och nycklar ingår. Dörrbredd finns i: 1950 mm & 2650 mm. Vattenfarliga ämnen Brandfarliga varor (passiv lagring) Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym Dörrbredd H SLH 2 x 2/IBC, förzinkad 2075 x 2075 x 2480 mm 1 IBC 1080 L 1950 mm H SLH 2 x 2/IBC, förzinkad. lackad 2075 x 2075 x 2480 mm 1 IBC 1080 L 1950 mm H SLH 3 x 2/IBC, förzinkad 3075 x 2075 x 2385 mm 2 IBC 1080 L 2650 mm H SLH 3 x 2/IBC, förzinkad. lackad 3075 x 2075 x 2385 mm 2 IBC 1080 L 2650 mm El-skåp, klart att använda Fläkt-set Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym Vikt H SLH-NB 2 x 2/IBC, förzinkad 2075 x 2075 x 2665 mm 1 IBC 1080 L 1950 mm H SLH-NB 2 x 2/IBC, förzinkad. lackad 2075 x 2075 x 2665 mm 1 IBC 1080 L 1950 mm H SLH-NB 3 x 2/IBC, förzinkad 3075 x 2075 x 2565 mm 2 IBC 1080 L 2650 mm H SLH-NB 3 x 2/IBC, förzinkad. lackad 3075 x 2075 x 2565 mm 2 IBC 1080 L 2650 mm 102 order@ikaros.net 103

8 MILJÖCONTAINER STANDARD För lagring av farliga ämnen utomhus MILJÖCONTAINER STANDARD För lagring av farliga ämnen utomhus Utomhuslager för farliga ämnen. Flyttbar med gaffeltruck eller kran. Välj mellan 10 storleker. Med hyllor som tillbehör är det perfekt som lager för mindre behållare. Tillverkad av profilerad och förzinkad plåt Lämplig för vattenfarliga ämnen. Kan användas för lagring av brandfarliga vätskor med ventilations set. Levereras monterad. SLH 5 x 4 och SLH 5 x 6 levereras förmonterade. i! PE-Insats för lagring av frätande ämnen på förfrågan! Tillbehör finns på Sid 111 Förstärkta golv- och takramsprofiler. 2-delad dörr förzinkad med ventilationöppningar, 1950 mm bredd, låsbar. Typ SLH 3 x 2 med Dörrbredd 1750 mm. Ventilationsöppningar i dörr och baksida. inkl. Kranöglor. H Uppsamlingskärl med galler: Bärförmåga 1000 kg/m2, mer på förfrågan. Markfrigång 60 mm. H SLH 3 x 2, förzinkad och lackad H SLH 5 x 4, förzinkad i Dörr standardmonterad på långsidan! Montering på kortsidan möjligt. Fråga oss!! Tillbehör finns på Sid 111 H H H SLH 3 x 2, förzinkad och lackad SLH 6 x 3, förzinkad och lackad. Special med dubbeldörr på kortsidan Artikelnr Beteckning Utvändiga mått (B x D x H) Volym Leverans H SLH 1 x 2 Förzinkad 2075 x 1075 x 2385 mm 360 L monterad H SLH 1 x 2 Förzinkad/Utv Lackerad 2075 x 1075 x 2385 mm 360 L monterad H SLH 2 x 2 Förzinkad 2075 x 2075 x 2385 mm 800 L monterad H SLH 2 x 2 Förzinkad/Utv Lackerad 2075 x 2075 x 2385 mm 800 L monterad H SLH 3 x 2 Förzinkad 3075 x 2075 x 2385 mm 1160 L monterad H SLH 3 x 2 Förzinkad/Utv Lackerad 3075 x 2075 x 2385 mm 1160 L monterad H SLH 4 x 2 Förzinkad 4075 x 2075 x 2385 mm 1560 L monterad H SLH 4 x 2 Förzinkad/Utv Lackerad 4075 x 2075 x 2385 mm 1560 L monterad H SLH 5 x 2 Förzinkad 5075 x 2075 x 2385 mm 1960 L monterad H SLH 5 x 2 Förzinkad/Utv Lackerad 5075 x 2075 x 2385 mm 1960 L monterad Artikelnr Beteckning Utvändiga mått (B x D x H) Volym Leverans H SLH 6 x 2 Förzinkad 6075 x 2075 x 2385 mm 2360 L monterad H SLH 6 x 2 Förzinkad/Utv Lackerad 6075 x 2075 x 2385 mm 2360 L monterad H SLH 4 x 3 Förzinkad 4075 x 2875 x 2400 mm 2 x 1150 L monterad H SLH 4 x 3 Förzinkad/Utv Lackerad 4075 x 2875 x 2400 mm 2 x 1150 L monterad H B SLH 6 x 3 Förzinkad 6075 x 2875 x 2385 mm 2 x 1600 L monterad H SLH 6 x 3 Förzinkad/Utv Lackerad 6075 x 2875 x 2385 mm 2 x 1600 L monterad H SLH 5 x 4 Förzinkad 5075 x 4330 x 2605 mm 2 x 1960 L förmonterad H SLH 5 x 4 Förzinkad/Utv Lackerad 5075 x 4330 x 2605 mm 2 x 1960 L förmonterad H SLH 5 x 6 Förzinkad 5075 x 6560 x 2605 mm 3 x 1960 L förmonterad H SLH 5 x 6 Förzinkad/Utv Lackerad 5075 x 6560 x 2605 mm 3 x 1960 L förmonterad 104 order@ikaros.net 105

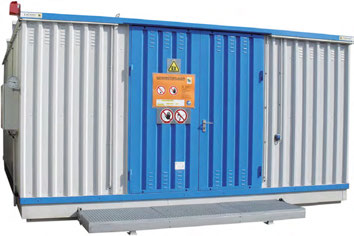

9 MILJÖCONTAINER STANDARD - VENTILERAD MED SJÄLVDRAG DÖRR- OCH PORTBARRIÄR Genom ventilationsöppningar, på alla sidor samt i dörrar uppnås en naturlig 0,4-faldiga luftomväxlingar per timme. Inkl. potentialutjämning för att undvika farlig elektrostatisk laddning (för ex-zon 2). Levereras monterad. SLH-NB 5 x 4 och SLH-NB 5 x 6 delad. Barriärsystem för att snabbt låsa och blockera byggnadsöppningar från vattenskadliga ämnen från att rinna ut i miljön. Också förorenat släckvatten i fall av brand bibehålls säkert i byggnader. Pris på förfrågan! Tillbehör finns på Sid 111 H Ramp som tillbehör H Stapelbar barriär: Spärrbarriär monteras i närheten av dörr eller port Stapelbar barriär: Stålramkonstruktion med tätningsmaterial direkt monterad på Dörrram. Artikelnr Beteckning Utvändiga mått (B x D x H) Volym Leverans H SLH-NB 1 x 2 Förzinkad 2075 x 1075 x 2570 mm 310 L monterad H SLH-NB 1 x 2 Förzinkad/Utv Lackerad 2075 x 1075 x 2570 mm 310 L monterad H SLH-NB 2 x 2 Förzinkad 2075 x 2075 x 2570 mm 660 L monterad H SLH-NB 2 x 2 Förzinkad/Utv Lackerad 2075 x 2075 x 2570 mm 660 L monterad H SLH-NB 3 x 2 Förzinkad 3075 x 2075 x 2570 mm 1200 L monterad H SLH-NB 3 x 2 Förzinkad/Utv Lackerad 3075 x 2075 x 2570 mm 1200 L monterad H SLH-NB 4 x 2 Förzinkad 4075 x 2075 x 2570 mm 1000 L monterad H SLH-NB 4 x 2 Förzinkad/Utv Lackerad 4075 x 2075 x 2570 mm 1000 L monterad H SLH-NB 5 x 2 Förzinkad 5075 x 2075 x 2570 mm 1300 L monterad H SLH-NB 5 x 2 Förzinkad/Utv Lackerad 5075 x 2075 x 2570 mm 1300 L monterad H SLH-NB 6 x 2 Förzinkad 6075 x 2075 x 2570 mm 1500 L monterad H SLH-NB 6 x 2 Förzinkad/Utv Lackerad 6075 x 2075 x 2570 mm 1500 L monterad Stapelbar barriär: Kan användas lätt av 1 Person! Finns både som manuell eller automatisk version (utlösning med branddetektorer) 106 order@ikaros.net 107

10 MILJÖCONTAINER STANDARD - ISOLERAD Förzinkad och isolerad för lagring av temperaturkänsliga kemikalier MILJÖCONTAINER STANDARD - ISOLERAD Förzinkad och isolerad för lagring av temperaturkänsliga kemikalier Ytterbeklädnad av trapetsplåtar och väggisolering med 60 mm mineralull. Innertemperatur på >5 ºC vid en yttertemperatur på -15ºC garanteras i kombination med ett värmesystem. Kan även på begäran fås som lagercontainer för brand farliga varor med ventilations-set. Kan levereras med isolerat uppsamlingskärl mot förfrågan! Isolerad för lagring av temperaturkänsliga kemikalier Tillbehör som ventilation, värmeelement, belysning och hyllor finns på Sid 111 Isolerad för lagring av temperaturkänsliga kemikalier H SLT 3 x 2, förzinkad, med tillbehör H SLT 5 x 2, förzinkad och lackad. Extra utrustad med hyllsystem H H SLT 6 x 3, förzinkad Miljöcontainer lackerad 5 x 6 m, förzinkad/utvändigt lackerad Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Leverans H SLT 1 x 2 Förzinkad 2075 x 1075 x 2385 mm 300 L monterad H SLT 1 x 2 Förzinkad/Utv Lackerad 2075 x 1075 x 2385 mm 300 L monterad H SLT 2 x 2 Förzinkad 2075 x 2075 x 2385 mm 660 L monterad H SLT 2 x 2 Förzinkad/Utv Lackerad 2075 x 2075 x 2385 mm 660 L monterad H SLT 3 x 2 Förzinkad 3075 x 2075 x 2385 mm 1000 L monterad H SLT 3 x 2 Förzinkad/Utv Lackerad 3075 x 2075 x 2385 mm 1000 L monterad H SLT 4 x 2 Förzinkad 4075 x 2075 x 2385 mm 1000 L monterad H SLT 4 x 2 Förzinkad/Utv Lackerad 4075 x 2075 x 2385 mm 1000 L monterad H SLT 5 x 2 Förzinkad 5075 x 2075 x 2385 mm 1300 L monterad H SLT 5 x 2 Förzinkad/Utv Lackerad 5075 x 2075 x 2385 mm 1300 L monterad Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Leverans H SLT 6 x 2 Förzinkad 6075 x 2075 x 2385 mm 2360 L monterad H SLT 6 x 2 Förzinkad/Utv Lackerad 6075 x 2075 x 2385 mm 2360 L monterad H SLT 4 x 3 Förzinkad 4075 x 2875 x 2400 mm 2 x 1150 L monterad H SLT 4 x 3 Förzinkad/Utv Lackerad 4075 x 2875 x 2400 mm 2 x 1150 L monterad H SLT 6 x 3 Förzinkad 6075 x 2875 x 2385 mm 2 x 1600 L monterad H SLT 6 x 3 Förzinkad/Utv Lackerad 6075 x 2875 x 2385 mm 2 x 1600 L monterad H SLT 5 x 4 Förzinkad 5075 x 4330 x 2605 mm 2 x 1960 L förmonterad H SLT 5 x 4 Förzinkad/Utv Lackerad 5075 x 4330 x 2605 mm 2 x 1960 L förmonterad H SLT 5 x 6 Förzinkad 5075 x 6560 x 2605 mm 3 x 1960 L förmonterad H SLT 5 x 6 Förzinkad/Utv Lackerad 5075 x 6560 x 2605 mm 3 x 1960 L förmonterad 108 order@ikaros.net 109

11 TILLBEHÖR- MILJÖCONTAINER STANDARD Lagring av farliga ämnen i vår miljöcontainer är lättare med rätt tillbehör. TILLBEHÖR MILJÖCONTAINER STANDARD När det gäller explosionsskyddskrav är det viktigt att skilja mellan lagring av vattenfarliga och brandfarliga ämnen. ELINSTALLATIONER (MONTERAD) Vid förvaring av farliga ämnen i små behållare, är ordning och översikt viktigt för ett ergonomisk och säkert arbete. För förvaring av vattenfarliga ämnen: Vid lagring av vattenfarliga ämnen, t.ex. oljor, smörjmedel, fett, etc. behövs inga särskilda ATEX-krav för elektriska installationer. För detta ändamål är våra hyllset perfekt, med förmonterade vägghängda hyllstöd. Konsoler och tre gallernivåer (djup 500 mm) kan hängas på önskad höjd. Artikelnr Beteckning för SLT Typ H Våtrumsbelysning 230 V, 2 x 58 W alla och Typ SLH H Luftvärmeelement, ej ex-klassad 2 kw 1x2, 2x2, 3x2, 4x2, 5x2, 4x3 H Luftvärmeelement, ej ex-klassad 3 kw 6x2, 6x3, 5x4 H Luftvärmeelement, ej ex-klassad 5 kw 5x6 Våtrumsbelysning 230V, 2 x 58 W Art.nr: H Luftvärmeelement 5 kw,ej ex-klassad Art.nr: H Artikelnr Beteckning Mått (B x D) H Hyllset 3 nivåer 800 x 500 mm H Hyllset 3 nivåer 1800 x 500 mm H Hyllset 3 nivåer 2600 x 500 mm Artikelnr Beteckning Mått (B x D) H Hyllstöttor lodräta, förmonterade - H Hyllarm vågrät 500 mm H Hyll-gallerplan 800 x 500 mm H Hyll-gallerplan 1800 x 500 mm H Hyll-gallerplan 2600 x 500 mm Förvaring av brandfarliga vätskor: Förvaring av brandfarliga vätskor, t.ex. färger, tryckfärger och lös-ningsmedel indelas i passiv och aktiv lagring. Passiv lagring betyder att ingen påfyllning eller avtappning sker inom lagret. För att uppnå korrekt luftväxling är självdrag eller en teknisk ventilation ett krav. (0,4-2-faldig luftutbyte/timme). Artikelnr Beteckning H Belysning, ex-klassad Ex-Zon II, 230 V, 2 x 58 W H Teknisk ventilation ex-klassad (Väggfläkt) 230 V/50 Hz Teknisk Ventilation ex-klassad Art.nr: H Värmeelement ex-klassad, 2 kw / 230 V Art.nr: H Aktiv lagring innebär att öppnade behållare ställs tillbaka i utrymmet eller att det görs påfyllning eller avtappning. För att uppnå god ventilation krävs det en luftomväxling med teknisk ventilation. (> 5-faldig luftutbyte/timme) och frånluftsövervakning finns som tillbehör. Artikelnr Beteckning H Belysning ex-klassad Ex-Zon I, 230 V, 2 x 58 W H Teknisk ventilation ex-klassad (Rörfläkt) H Frånluftövervakning inkl. sensor och akustik larm H Jordningsskenor Frånluftövervakning Art.nr: H Jordningsskenor Art.nr: H En ramp underlättar hantering av exempelvis fat med fatkärra eller pallar med pallyftare. Beroende på användningsområde, finns ramper i olika längder och stigningsvinklar. Artikelnr Beteckning för SLT Typ H Värmeelement ex-klassad 2 kw 1x2, 2x2, 3x2, 4x2, 5x2, 4x3, H Värmeelement ex-klassad 3 kw 6x2, 6x3, 5x4 H Värmeelement ex-klassad 2 x 2 KW 5x6, 6x3 EL-CENTRAL IP 65 monterad utanför miljöcontainern inkl. fullständig anslutning av de elektriska komponenterna. Artikelnr Beteckning Utvändiga mått (B x D x H) H Ramp för fatkärra 1200 x 1000 x 320 mm H Ramp för gaffellyftvagn 2900 x 1000 x 320 mm Artikelnr Beteckning H El-Central El-Central Art.nr: H order@ikaros.net 111

12 LAGERNIVÅER Valbart 1-3 lagernivåer STRÖMBRYTARE Brytare för ljus och dörrstängning Att välja rätt utifrån lagringsbehov För att hitta just den modell som passar ert behov utgår Ikaros från dina förutsättningar. Det är viktigt att veta vad det är för kemikalier som skall förvaras, så att det är godkänt att förvara dem tillsammans. DÖRRAR Olika låsbara dörrkonstruktioner finns. Såsom enkel, par- eller skjutdörrar STABIL RAMKONSTRUKTION För högsta möjliga säkerhet vilar konsoler och hyllor mot en stabil ramkonstruktion Vilka egenskaper kemikalierna har, hur mycket som skall förvaras, och på vilket sätt de skall hanteras är också avgörande för vilken lösning som passar. Att välja en modell som inte fungerar med befintliga rutiner och hanteringsutrustning blir oftast både dyrt och försvårande för personalen. Många gånger är själva rutinen och placeringen av containern en avgörande faktor för en lyckad investering. TRAPETSPLÅT Förzinkad trapetsplåt på dörrar, tak och väggar gör konstruktionen väderbeständig KRANÖGLOR För att på ett säkert sätt kunna lyfta en container vid transport Miljöfarliga kemikalier Miljöfarliga och brandfarliga kemikalier LÅS Låsbara dörrar i standardutförande Skall det förvaras inhomhus eller saknas säkerhetsavstånd till angränsande byggnad? Nej Ja Frostfri förvaring Frostfri förvaring MARKFRIGÅNG 100 mm markfrigång gör att containern kan lastas med gaffeltruck LASTNINGSSKYDD Integrerade lastningsskydd skyddar containern från påverkan Ja Nej Ja Nej INVALLNING Integrerat uppsamlingskärl i förzinkat stål GALLERDURK Golv av förzinkad gallerdurk Isolerad Standard Isolerad med ventilation Naturlig ventilation Brandklassad FÖRANKRING För säker fastsättning i fundament finns fotplator i medföljande monteringssats ELANSLUTNING Inkoppling av fastansluten el

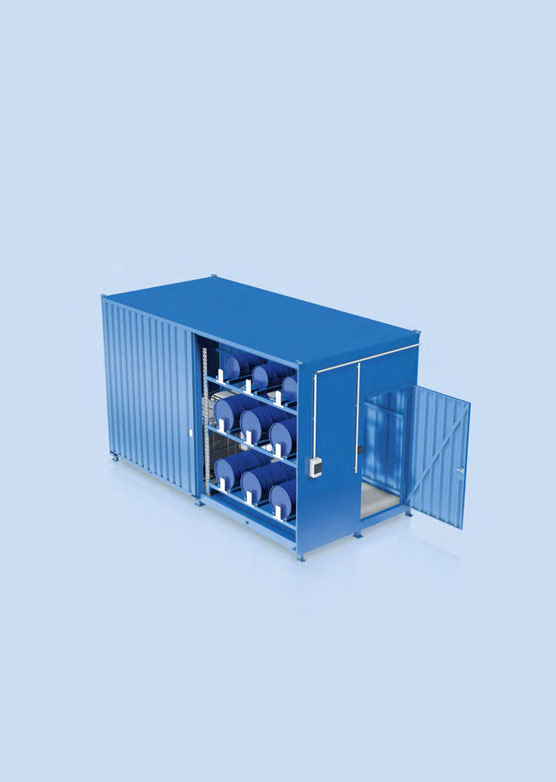

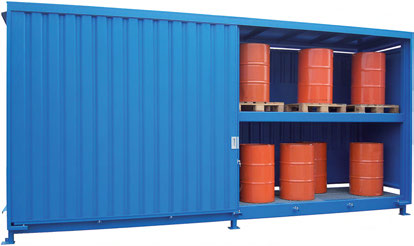

13 HYLLAGERSCONTAINER Perfekt lösning för optimerad lagring HYLLAGERSCONTAINER Perfekt lösning för optimerad lagring Perfekt lösning för optimerad lagring och säker hyllförvaring för 200 liters fat upp till 3 lagernivåer, lagringskapacitet upp till 120 fat i en container. För både inom- och utomhusbruk. Välj mellan par- eller skjutdörrar, går även att få utan dörr. Användning i vattenskyddsområden möjlig (uppsamlingsvolymen kan anpassas upp till 100% av den totala lagervolymen). Lätta att flytta, alla containrar är utrustade med kranöglor. Containrarna i denna serie är åtkomliga från en sida. Containrar åtkomliga från två sidor finns på förfrågan! Kan levereras med PE-insats för frätande ämnen. C inkl. Skjutdörr. Självdrag Alla miljöskyddcontainer med pardörrar är inkl. dörrhållare. OBS: Miljöcontainrar med höjd över 3660 mm kommer att levereras delade och montering sker på plats. C Varianter: Låsbara par- eller skjutdörrar Med ventilations-set för förvaring av brandfarliga varor Med PE-Insats för förvaring av frätande ämnen Ökad uppsamlingsvolym vid behov, t.ex i vattenskyddsområde Monteringssats medföljer i leveransen. Vid önskemål erbjuder vi montering på plats. i Vår standard, era fördelar: Alla Miljöskyddscontainrar på Sid 103 har självdrag för passiv lagring av brandfarliga ämnen. C inkl. Pardörr. Självdrag C C C C C C * Invändiga mått och kapacitet utan El-Komponenter (ventilation, belysning osv.) Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-F-E.1-30 med pardörrar 3130 x 1450 x 2175 mm 3010 x 1300 x 1795 mm 10 eller 6 på Europallar 800 L C WSC-F-E.2-30 med pardörrar 3130 x 1450 x 2980 mm 3010 x 1300 x 1230 mm 20 eller 12 på Europallar 800 L C WSC-F-E.3-30 med pardörrar 3130 x 1450 x 4480 mm 3010 x 1300 x 1250 mm 30 eller 18 på Europallar 1200 L C WSC-F-D.1-30 med pardörrar 3130 x 2770 x 2200 mm 3010 x 1300 x 1795 mm 20 eller 12 på Europallar 2 x 800 L C WSC-F-D.2-30 med pardörrar 3130 x 2770 x 2980 mm 3010 x 1300 x 1230 mm 40 eller 24 på Europallar 2 x 800 L C WSC-F-D.3-30 med pardörrar 3130 x 2770 x 4505 mm 3010 x 1300 x 1250 mm 60 eller 36 på Europallar 2 x 1200 L C C C C C C C * Invändiga mått och kapacitet utan El-Komponenter (ventilation, belysning osv.) Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-F-E.1-60 med skjutdörrar 6200 x 1530 x 2175 mm 3010 x 1300 x 1730 mm 20 eller 6 på Europallar 2 x 800 L C WSC-F-E.2-60 med skjutdörrar 6200 x 1530 x 2980 mm 3010 x 1300 x 1230 mm 40 eller 12 på Europallar 2 x 800 L C WSC-F-E med skjutdörrar 9270 x 1540 x 2980 mm 3010 x 1300 x 1230 mm 60 eller 18 på Europallar 3 x 800 L C WSC-F-E.3-60 med skjutdörrar 6240 x 1530 x 4480 mm 3010 x 1300 x 1250 mm 60 eller 12 på Europallar 2 x 1200 L C WSC-F-D.1-60 med skjutdörrar 6200 x 2930 x 2200 mm 3010 x 1300 x 1730 mm 40 eller 24 på Europallar 4 x 800 L C WSC-F-D.2-60 med skjutdörrar 6200 x 2930 x 2980 mm 3010 x 1300 x 1230 mm 80 eller 36 på Europallar 4 x 800 L C WSC-F-D.3-60 med skjutdörrar 6240 x 2930 x 4505 mm 3010 x 1300 x 1250 mm 120 eller 72 på Europallar 4 x 1200 L 114 order@ikaros.net 115

14 HYLLAGERSCONTAINER Den här containertypen är utvecklad för förvaring av pallvaror. HYLLAGERSCONTAINER För aktiv lagring av farliga ämnen tillhörande brandfarliga vätskor i GHS-kategori 1-3 och vattenförorenande vätskor i GHS-kategori 1-4 UPPFYLLER REGLERNA I MILJÖBALKEN 1998:808 KAP.2 OCH 11 LAGEN (2010:1011) OM BRANDFARLIGA OCH EXPLOSIVA VAROR Konstruktion av 1,5 mm stålplåt intermittent svetsad. Godkänd försäkringsklass 2. Låsbeslag snabblås + hänglåskåpa. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta. C Förstärkt lackering Korrosivitets klasser 2 & 3 Art.nr: Artikelnr Beteckning Mått (B x D x H) Dörr Hyllplan Kapacitet Uppsamlings volym Vikt Kemskåp 08 Utomhus Kemskåp 08 Utomhus 2940 x 1430 x 2550 mm Slagport x 1430 x 3250 mm Slagport 1 6 fat på EUR-pall 8 fat direkt på gallret 2 IBC 1100 L 1000 kg 16 fat på EUR-pall 20 fat direkt på gallret 6 IBC 1500 L 1500 kg C Standard: Låsbara Skjut eller Pardörrar. Genomlastningsskydd Förstärkt lackering Korrosivitets klasser 2 & 3 Art.nr: Kranöglor. Inkl. potentialutjämning (jordningsanslut) C C C C C C Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-F-E.2-40 med pardörrar 4100 x 1450 x 2980 mm 3900 x 1300 x 1230 mm 16 på Europallar 1000 L C WSC-F-E.3-40 med pardörrar 4100 x 1450 x 4480 mm 3900 x 1300 x 1250 mm 24 på Europallar 1000 L C WSC-F-E.2-80 med skjutdörrar 8100 x 1530 x 2980 mm 3900 x 1300 x 1230 mm 32 på Europallar 2 x 1000 L C WSC-F-E med skjutdörrar x 1540 x 2980 mm 3900 x 1300 x 1230 mm 48 på Europallar 3 x 1000 L C WSC-F-E.3-80 med skjutdörrar 8100 x 1530 x 4480 mm 3900 x 1300 x 1250 mm 48 på Europallar 2 x 1000 L Artikelnr Beteckning Mått (B x D x H) Dörr Hyllplan Kapacitet Uppsamlings volym Vikt TILLBEHÖR Kemskåp 08 Utomhus 6040 x 1600 x 3150 mm Skjutdörrar 1 24 fat på EUR-pall 36 fat direkt på gallret 8 IBC Artikelnr Beteckning Mått (B x D x H) Övrigt Passar till st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm , Porthållare för 1 dörr Kemskåp L 1850 kg 116 order@ikaros.net 117

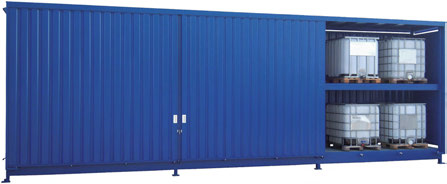

15 HYLLAGERSCONTAINER Den här containertypen är utvecklad för förvaring IBC. HYLLAGERSCONTAINER Den här containertypen är utvecklad för förvaring IBC. C C C C C i IBC-Förvaringsskåp finns på Sida 102! C C C C C Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet IBC Volym C WSC-F-E.1-27 med pardörrar 2820 x 1450 x 2190 mm 2700 x 1300 x 1730 mm L C WSC-F-E.2-27 med parrdörrar 2820 x 1450 x 3260 mm 2700 x 1300 x 1300 mm L C WSC-F-E.1-54 med skjutdörrar 5580 x 1530 x 2245 mm 2700 x 1300 x 1720 mm 4 2 x 1100 L C WSC-F-E.2-54 med skjutdörrar 5580 x 1530 x 3260 mm 2700 x 1300 x 1300 mm 8 2 x 1100 L C C C C C Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet IBC Volym C WSC-F-E.1-35 med pardörrar 3500 x 1450 x 2245 mm 3380 x 1300 x 1795 mm L C WSC-F-E.2-35 med parrdörrar 3500 x 1450 x 3260 mm 3380 x 1300 x 1300 mm L C WSC-F-E.1-70 med skjutdörrar 6940 x 1530 x 2245 mm 3380 x 1300 x 1730 mm 6 2 x 1100 L C WSC-F-E.2-70 med skjutdörrar 7060 x 1530 x 3260 mm 3380 x 1300 x 1300 mm 12 2 x 1100 L C WSC-F-E med skjutdörrar x 1540 x 3260 mm 3380 x 1300 x 1300 mm 18 3 x 1100 L 118 order@ikaros.net 119

16 HYLLAGERSCONTAINER - ISOLERAD För frostfri förvaring utomhus HYLLAGERSCONTAINER - ISOLERAD För säker lagring av temperaturkänsliga ämnen. Standard: Låsbara Skjut eller Pardörrar. Genomlastningsskydd. Kan utrustas med klimatanläggning på förfrågan. Alla El-Komponenter kan fås i EX-klassatutförande. Kranöglor. Inkl. potentialutjämning (jordningsanslut). Värmesystem: Den här isolerade miljöcontainern är utrustad med ett elektriskt värmeelement. Olika värmesystem med ånga, hetvatten eller termisk olja kan erbjudas vid förfrågan. Isolering: Standard är, att alla sidor, tak och golv är isolerade med effektiva isoleringspaneler - med en kärna av mineralull och täckskikt av stål. C Isolerad för lagring av temperaturkänsliga kemikalier WSC-T-E.3-70 Våra isolerade konstruktioner erbjuder: Automatisk termostatreglering för temperatur. Jämn luftcirkulation. Jämn temperaturfördelning i containern. WSC-T-E.2-70! Alla miljöcontainer-typer Finns också i isolerat utförande Se sid. 114 WSC-T-E.2-27 C C C C C C * Invändiga mått och kapacitet utan El-Komponenter (ventilation, belysning osv.) Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-T-E.1-30 med pardörrar 3290 x 1440 x 2210 mm 3010 x 1300 x eller 6 på Europallar 800 L C WSC-T-E.2-30 med parrdörrar 3290 x 1440 x 2980 mm 3010 x 1300 x eller 12 på Europallar 800 L C WSC-T-E.3-30 med parrdörrar 3290 x 1440 x 4560 mm 3010 x 1300 x eller 18 på Europallar 800 L C WSC-T-E.1-60 med skjutdörrar 6360 x 1550 x 2280 mm 3010 x 1300 x eller 12 på Europallar 2 x 800 L El-Central (utomhus) Luftvärmeelement, ej Ex-klassad Ex-klassad Värmeelement 1,5 kw C WSC-T-E.2-60 med skjutdörrar 6360 x 1550 x 2980 mm 3010 x 1300 x eller 24 på Europallar 2 x 800 L C WSC-T-E.3-60 med skjutdörrar 6400 x 1550 x 4580 mm 3010 x 1300 x eller 36 på Europallar 2 x 800 L 120 order@ikaros.net 121

17 SJÖ/MATERIALCONTAINER Uppfyller reglerna i miljöbalken 1998:808 kap.2 Och 11 lagen (2010:1011) om brandfarliga och explosiva varor Tröskelhöjd 140 mm. Konstruktion av 1,5 mm stålplåt intermittent svetsad. Godkänd försäkringsklass 2. Slagport. Låsbeslag snabblås + hänglåskåpa. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrbladsundersida area 1% av golvyta Förstärkt lackering Korrosivitets klasser 2 & 3 Art.nr: Hyllplan Ett av många tillbehör för SJÖ/MATERIALCONTAINER uppfyller reglerna i miljöbalken 1998:808 kap.2.för lagring av vattenförorenande ämnen i GHS-kategori 1-4 KEMIKALIESKÅP SOM UPPFYLLER REGLERNA I MILJÖBALKEN 1998:808 KAP.2 Miljöcontainrar av stabil konstruktion. 4 mm balkar med 1,5 mm korrugerad plåt i väggar/tak. Containerfäste i ISO-standard 6 mm svetsad stål. Kraftig gummipackning runt dörrarna. Flyttbar vägg som tillval. Alla våra containrar har uppsamlingskar integrerat i containergolvet täckt med gallerdurk. Det finns inga förhöjda trösklar, vilket medför en renare miljö Artikelnr Beteckning Mått (B x D x H) Dörr Uppsamlingsvolym Vikt Kemskåp 08 Utomhus 2400 x 2500 x 2330 mm Slagport 480 L 650 kg Kemskåp 08 Utomhus 6180 x 2400 x 2340 mm Slagport 1250 L 1800 kg TILLBEHÖR Artikelnr Beteckning Mått (B x D x H) Övrigt Passar till st EX-klassad glödljusarmatur 396 x 173 x 144 mm Inkl. apparatlåda, jordfelsbrytare, st EX-klassad glödljusarmatur 396 x 173 x 144 mm europahandske, huvudbrytare, säkring och strömbrytare st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Hyllplan fast djup D500 x L2200 mm placeringshöjd 960 mm , Porthållare för 1 dörr , OS EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar , Ögonsköljskåp 2 flaskor 100 x 250 mm Koksaltlösning för engångsbruk Ögonsköljskåp m. värme 2 flaskor Koksaltlösning för engångsbruk Brandfilt dubbel 1200 x 1800 mm 3-lagers glasfiberväv Brandsläckare pulver 12 kg 600 x 250 x 250 mm Ramp personsäkrad för halka 1700 x 910 x 40 mm lutning Artikelnr Beteckning Yttermått (B x D x H) Dörröppning Volym Vikt Miljöcontainer 8 Fot 2438 x 2200 x 2260 mm 2080 x 1950 mm 350 L 750 kg Miljöcontainer 10 Fot 2991 x 2438 x 2591 mm 2310 x 2280 mm 500 L 1100 kg Miljöcontainer 20 Fot 6058 x 2438 x 2591 mm 2310 x 2280 mm 1200 L 1900 kg OS Miljöcontainer 20 Fot, Openside 6058 x 2438 x 2591 mm 2810 x 1990 mm 2700 L 2100 kg 122 order@ikaros.net 123

18 Brandskyddscontainer Vi gör er arbetsplats säkrare vid hantering av kemikalier. Föreligger brandrisk och hantering av brandfarliga varor i ert företag? Det är lättare att förebygga än att släcka! Brand går ofta att förebygga med ganska enkla åtgärder. Lagen, lag (2003:778) om skydd mot olyckor, kräver dock att du som företagare tar brandsäkerheten på lika stort allvar som övriga arbetsmiljöfrågor. För att uppnå en skälig nivå på brandskyddet rekommenderar IKAROS att ett systematiskt brandskyddsarbete (SBA) och systematiskt spillskydsarbete (SSA) bedrivs på arbetsplatsen. Exempel på riskutredningens omfattning enligt SÄIFS 2000:2 (med ändringar enligt 2000:5) för de som hanterar brandfarlig vätska: Det finns flera åtgärder som lätt kan vidtas utan att någon omfattande riskutredning behöver genomföras. Mer information finns i vår HANDBOK I: FÖRVARING AV BRANDFARLIG VARA Vi hjälper er att välja rätt brandskyddscontainer, dessa finns i olika storlekar för inomhus- och utomhusuppställning för att uppfylla alla krav!

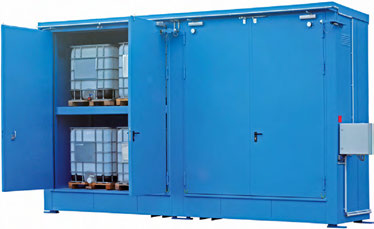

19 BRANDSKYDDSCONTAINRAR BRANDSKYDDSCONTAINER - KOMPAKT För säker lagring av fat EI 90 SS-EN BRANDSKYDDSCONTAINER - KOMPAKT För säker lagring av IBC-behållare EI 90 SS-EN Brandskyddcontainer enligt den europeiska standarden för brandskydd SS-EN (EI 90) För lagring av småbehållare med enkeldörr Kan placeras inom och utomhus Uppsamlingskärl i stål med galler Självstängande branddörr testade enligt SS-EN Brandskyddcontainer enligt den europeiska standarden för brandskydd SS-EN (EI 90) För IBC-Lagring med enkel eller pardörr Kan placeras inom och utomhus Uppsamlingskärl i stål med galler Självstängande branddörr testade enligt SS-EN Standardfärg: RAL ljusgrå Standardfärg: RAL ljusgrå C Isolerad för lagring av temperaturkänsliga kemikalier C Isolerad för lagring av temperaturkänsliga kemikalier C Akustik signal för frånlufts övervakning Dörrspärrsystem K-90 självstängande ventilationsöppning Ex-klassad teknisk ventilation inkl. frånluftsövervakning Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-Fat 2/F x 1540 x 2325 mm 1360 x 950 x 1900 mm L C WSC-Fat 4/F x 1840 x 2325 mm 1360 x 1250 x 1900 mm L Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Kapacitet 200 L-fat Volym C WSC-IBC 1/F x 1840 x 2665 mm 3270 x 1770 x 2480 mm L C WSC-IBC 2/F x 1260 x 1900 mm 2900 x 1300 x 1900 mm L TILLBEHÖR TILLBEHÖR Artikelnr Beteckning Artikelnr Beteckning Artikelnr Beteckning Artikelnr Beteckning C Ex-klassad teknisk ventilation C El-Central C Ex-klassad teknisk ventilation C El-Central C Ex-klassad belysning 2 x 18 W C Potentialutjämning (jordningsanslut) C Ex-klassad belysning 2 x 18 W C Potentialutjämning (jordningsanslut) C Ex-klassad värmeelement 2 kw C Ex-klassad frånluftsövervakning C Ex-klassad värmeelement 2 kw C Ex-klassad frånluftsövervakning C Dörrspärrsystem enkeldörr C Blixtljus / Akustik signal för frånluftsövervakning C Dörrspärrsystem enkeldörr C Blixtljus / Akustik signal för frånluftsövervakning 126 order@ikaros.net 127

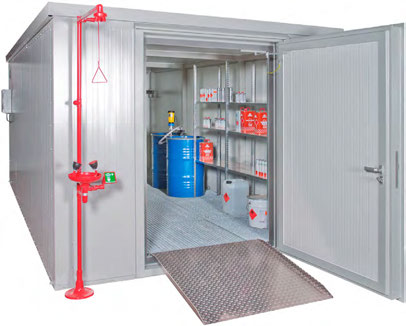

20 BRANDSKYDDSCONTAINRAR BRANDSKYDDSCONTAINER - F90 STÅL För inom- och utomhusbruk EI 90 SS-EN BRANDSKYDDCONTAINER - F90 För inom- och utomhusbruk EI 90 SS-EN Hela systemet med brandmotstånd EI 90 minuter Brandskyddskomponenterna är byggteknisk godkänd och har testats enligt normserien SS-EN Kan placeras inom och utomhus Uppsamlingskärl i stål med galler Med självstängande dörrar Kranöglor Utvändigt lackad i RAL 7038, ljusgrå Invändigt lackad i RAL 9001, vit Isolerad för lagring av temperaturkänsliga kemikalier C C Isolerad för lagring av temperaturkänsliga kemikalier C Inredning med hyllor Ex-klassad värmeelement Speciellt utrustad med sprinkleranläggning Artikelnr Beteckning Utv. mått (B x D x H) Inv. mått (B x D x H)* Volym Volym C BSC 2-CL 2170 x 2350 x 2510 mm 1760 x 2100 x 2070 mm 400 L 1500 kg C BSC 3-CL 3000 x 2350 x 2510 mm 2760 x 2100 x 2070 mm 660 L 2100 kg C BSC 4-CL 4000 x 2350 x 2510 mm 3760 x 2100 x 2070 mm 1000 L 2550 kg C BSC 5-CL 5000 x 2350 x 2510 mm 4760 x 2100 x 2070 mm 1100 L 2950 kg C BSC 6-CL 6000 x 2350 x 2510 mm 5760 x 2100 x 2070 mm 1300 L 3400 kg C BSC 7-CL 7000 x 2350 x 2510 mm 6760 x 2100 x 2070 mm 1600 L 3900 kg C BSC 8-CL 8000 x 2350 x 2510 mm 7760 x 2100 x 2070 mm 1800 L 4400 kg Artikelnr Beteckning C Ex-klassad teknisk ventilation C Ex-klassad belysning, 2 x 36 W C Ex-klassad värmeelement, 2 kw C Ex-klassad värmeelement, 3 kw C Dörrspärrsystem enkeldörr C Dörrspärrsystem pardörrar C Ramp B x L: 1200 x 1200 mm för Fatkärra Artikelnr Beteckning Djup Längd C Hyll-Set, grunddel med 4 Gallerhyllor 600 mm 1060 mm C Hyll-Set, grunddel med 4 Gallerhyllor 600 mm 1010 mm C Hyll-Set, grunddel med 4 Gallerhyllor 600 mm 1360 mm C Hyll-Set, påbygggnadsdel med 4 Gallerhyllor 600 mm 1310 mm 128 order@ikaros.net 129

21 BRANDSKYDDSCONTAINRAR BRANDSKYDDSLAGER För pallvaror och IBC-behållare med skjutdörrar EI 90 SS-EN BRANDSKYDDSLAGER För lagring av pallvaror och med pardörrar EI 90 SS-EN Brandskyddlager med skjutdörrar: Med brandklassade komponenter enligt Euronorm SS-EN (EI 90) Kan placeras inom- och utomhus Den här containerserien är anpassad för förvaring av pallvaror och IBC. Med dörrspärrsystem som tillbehör kan dörrar hållas öppna under hantering. Uppsamlingskärl inkl. galler Självstängande dörrar Lakad RAL ljusgrå eller RAL blå Isolerad för lagring av temperaturkänsliga kemikalier Med brandklassade komponenter enligt Euronorm SS-EN (EI 90) Kan placeras inom- och utomhus Uppsamlingskärl inkl. galler Självstängande dörrar Lackad RAL ljusgrå eller RAL blå Isolerad för lagring av temperaturkänsliga kemikalier C C C C i I händelse av brand stängs alla dörrar och ventilationsöppningar automatiskt! Valfria tillbehör: Fläkt, Belysning, Värmeelement, branddetektering osv Frånluftkanal med K-90 genomföring Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym C WSC-T-E.2-54 ST/F x 1845 x 3685 mm 8 IBC 1000 L 2 x 1000 L C WSC-T-E.2-60 ST/F x 1845 x 3175 mm L-fat på Europallar 2 x 450 L C WSC-T-E.2-70 ST/F x 1845 x 3650 mm 12 IBC 1000 L 2 x 1000 L C WSC-T-E.2-80 ST/F x 1845 x 3165 mm L-fat på Europallar 2 x 550 L Artikelnr Beteckning Utvändiga mått (B x D x H) Kapacitet Volym C WSC-T-E.2-27 DF/F x 1770 x 3550 mm 4 IBC 1000 L 1000 L C WSC-T-E.2-30 DF/F x 1770 x 3260 mm 12 fat på Europallar 450 L C WSC-T-E.2-54 DF/F x 1770 x 3550 mm 8 IBC 1000 L 2 x 1000 L C WSC-T-E.2-60 DF/F x 1770 x 3260 mm 24 fat på Europallar 2 x 450 L 130 order@ikaros.net 131

22 Anpassas för era behov! Kundanpassade projekt Genom riskbedömning ger vi stöd, rådgivning och hjälper till med regelverk. Genom hela processen garanterar vi lagenliga och så kostnadseffektiva lösningar som möjligt. Exempel på vad vi kan hjälpa till med: Anpassade golvelement av stål eller rostfritt stål. ATEX-klassad för förvaring av färg. Avfallsstationer för farligt avfall. Förvaring av lösningsmedel. Brandklassat teknikrum. Förvaring av gasflaskor. Spill eller dörrbarriär. Pumpstation. Serverrum. Exempel på anpassningar Värmekammare Brandklassad inomhuslager Automatiska skjutdörrar Säkerhetsmodul
