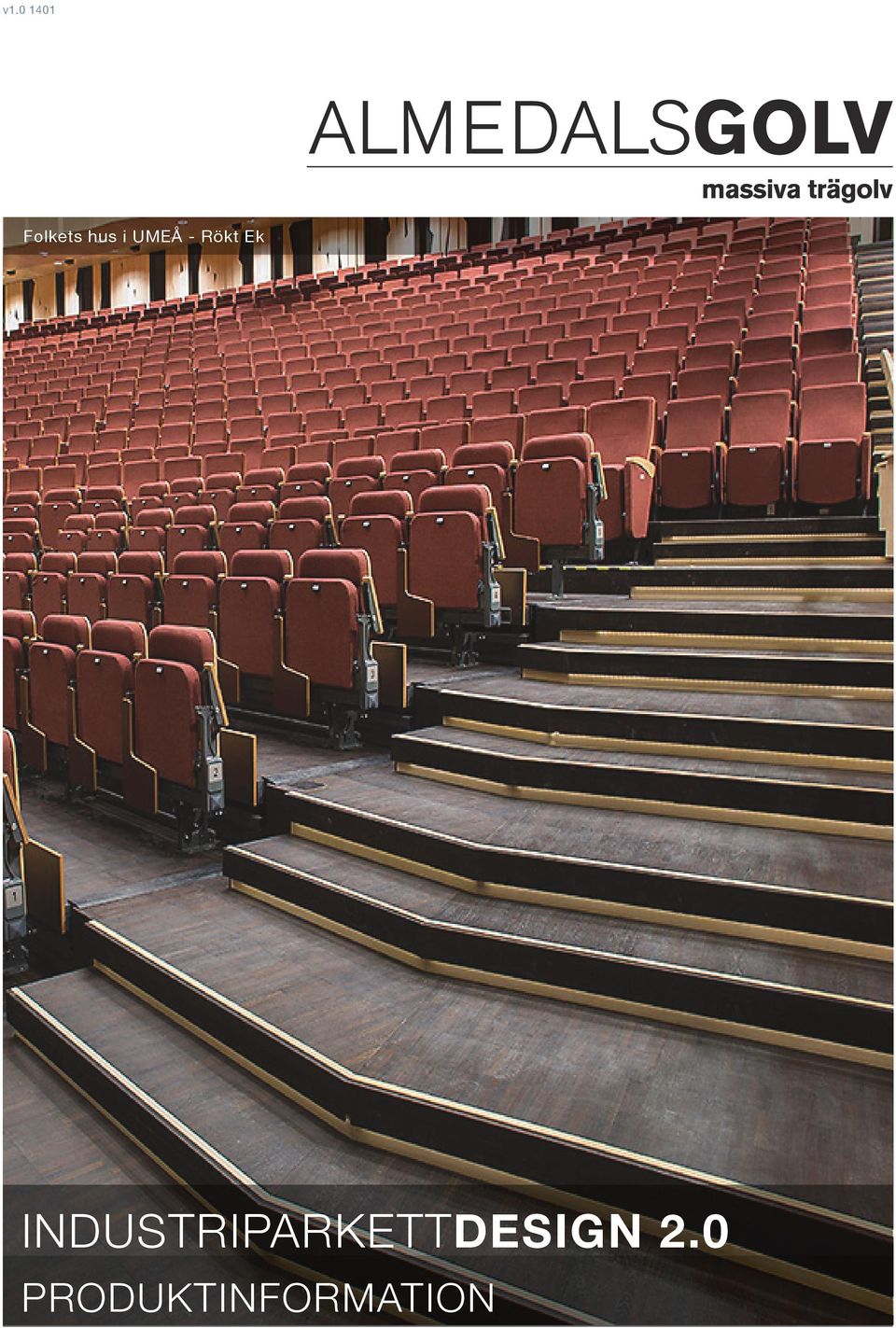

v Folkets hus i UMEÅ - Rökt Ek INDUSTRIPARKETTDESIGN 2.0 PRODUKTINFORMATION

Transkript

1 v Folkets hus i UMEÅ - Rökt Ek PRODUKTINFORMATION

2 v Ask Select - Grant Thornton, Visby INNEHÅLL 03 PROD. BESKRIVNING PRODUKTSPECIFIKATION 05 ASK SELECT 06 ASK RUSTIC 07 EK SELECT 08 EK OBJECT 09 EK STRIPE 10 EK RUSTIC 11 RÖKT EK SELECT 12 RÖKT EK STRIPE 13 TILLBEHÖR TEKNISKA ANVISNINGAR 14 FÖRUTSÄTTNINGAR 15 UNDERLAG & KONSTRUKTIONER 17 LÄGGNINGSANVISNINGAR 19 SKÖTSELANVISNINGAR

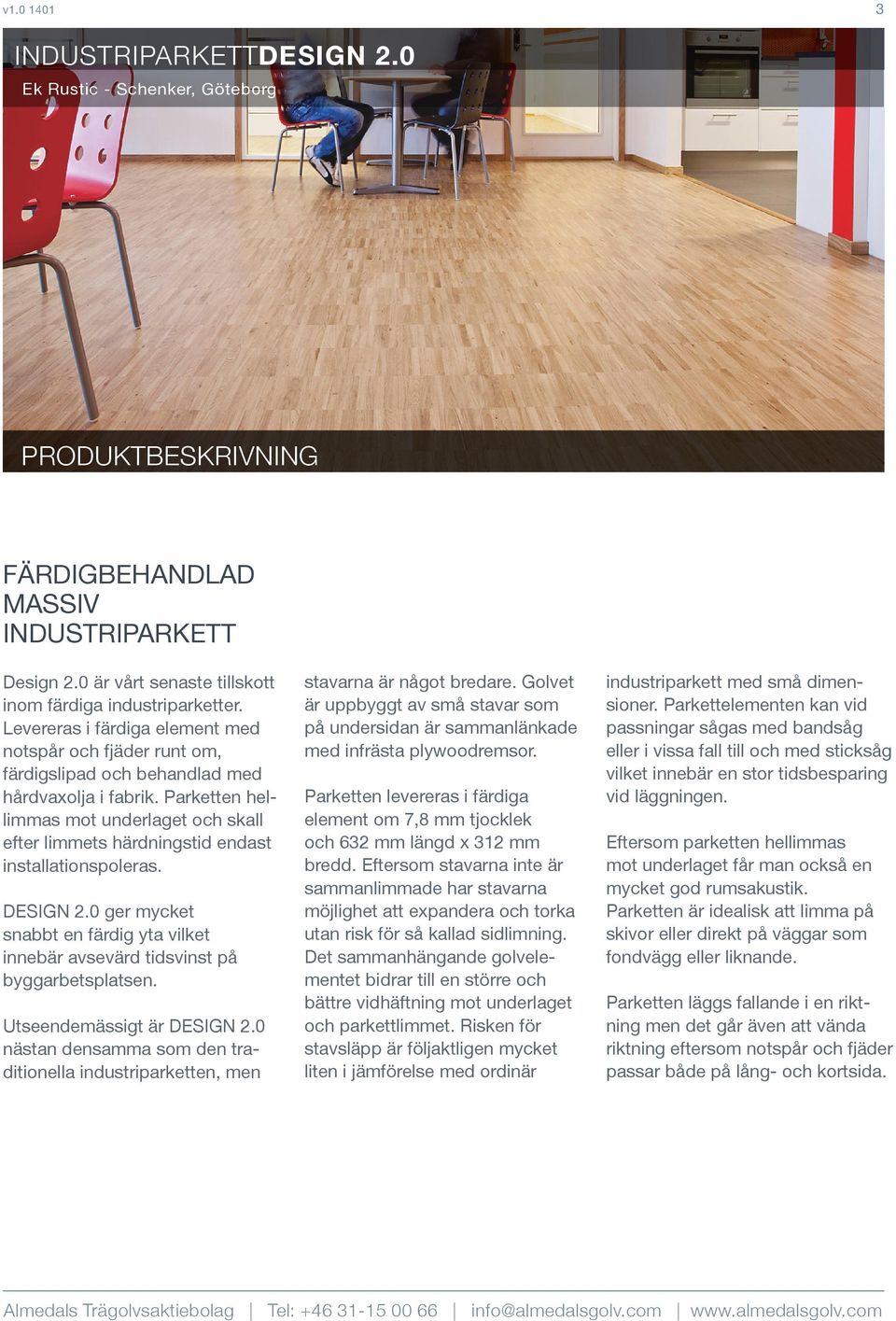

3 v Ek Rustic - Schenker, Göteborg FÄRDIGBEHANDLAD MASSIV INDUSTRIPARKETT Design 2.0 är vårt senaste tillskott inom färdiga industriparketter. Levereras i färdiga element med notspår och fjäder runt om, färdigslipad och behandlad med hårdvaxolja i fabrik. Parketten hellimmas mot underlaget och skall efter limmets härdningstid endast installationspoleras. DESIGN 2.0 ger mycket snabbt en färdig yta vilket innebär avsevärd tidsvinst på byggarbetsplatsen. Utseendemässigt är DESIGN 2.0 nästan densamma som den traditionella industriparketten, men stavarna är något bredare. Golvet är uppbyggt av små stavar som på undersidan är sammanlänkade med infrästa plywoodremsor. Parketten levereras i färdiga element om 7,8 mm tjocklek och 632 mm längd x 312 mm bredd. Eftersom stavarna inte är sammanlimmade har stavarna möjlighet att expandera och torka utan risk för så kallad sidlimning. Det sammanhängande golvelementet bidrar till en större och bättre vidhäftning mot underlaget och parkettlimmet. Risken för stavsläpp är följaktligen mycket liten i jämförelse med ordinär industriparkett med små dimensioner. Parkettelementen kan vid passningar sågas med bandsåg eller i vissa fall till och med sticksåg vilket innebär en stor tidsbesparing vid läggningen. Eftersom parketten hellimmas mot underlaget får man också en mycket god rumsakustik. Parketten är idealisk att limma på skivor eller direkt på väggar som fondvägg eller liknande. Parketten läggs fallande i en riktning men det går även att vända riktning eftersom notspår och fjäder passar både på lång- och kortsida.

4 v Ek Stripe - Kullaviks Montessoriskola BESKRIVNING ELEMENTSTORLEK BREDD 312 mm LÄNGD 632 mm STAVSTORLEKAR BREDD 22 mm LÄNGD 156 mm FUKTKVOT 8 (±2)% TRÄSLAG Ask, Ek och Rökt Ek. Vi tar även fram andra träslag efter önskemål. SORTERING se särskilda sorteringsspecifikationer per träslag. FÄRDIGSLIPADE DESIGN 2.0 levereras med fabriksslipad och fabriksbehandlad yta. Spackling förekommer. Parketten hellimmas mot underlaget och skall efter limmets härdningstid endast installationspoleras. YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. För aktuella ytbehandlingar, se hemsida. TILLVERKNINGSTOLERANSER Mindre nivåskillnader om ca 0,5 mm. Springor om max ca 1,0 mm. VÄRMEMOTSTÅND 0,050 m2 K/W BRANDKLASSNING Euroklass Cfl-s 1 (golv i utrymmningsvägar, klass G) enl. EN för ek och rökt ek. För övriga träslag Dfl-s 1.

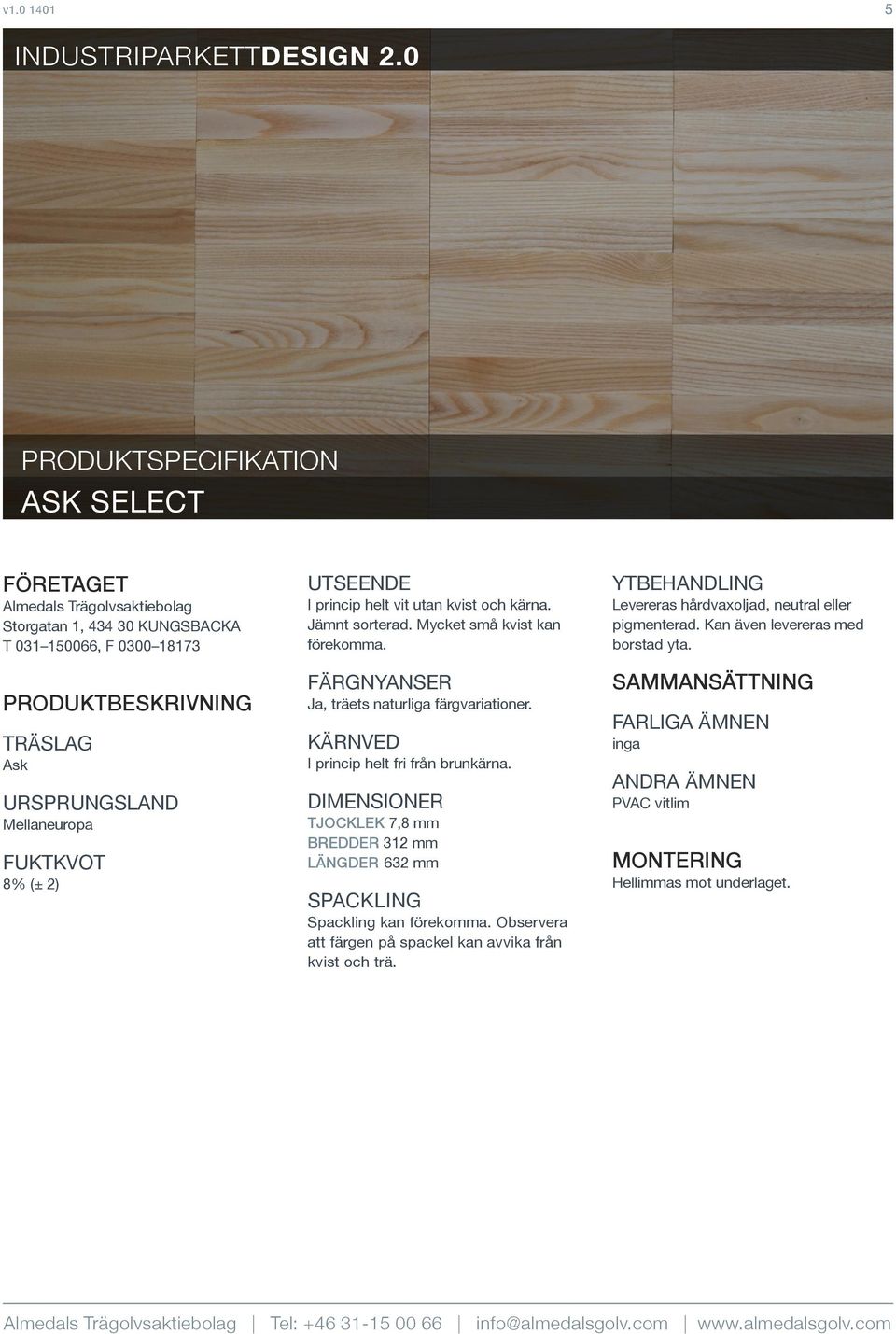

5 v PRODUKTSPECIFIKATION ASK SELECT FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ask URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% (± 2) UTSEENDE I princip helt vit utan kvist och kärna. Jämnt sorterad. Mycket små kvist kan förekomma. FÄRGNYANSER Ja, träets naturliga färgvariationer. KÄRNVED I princip helt fri från brunkärna. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä. YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN PVAC vitlim MONTERING Hellimmas mot underlaget.

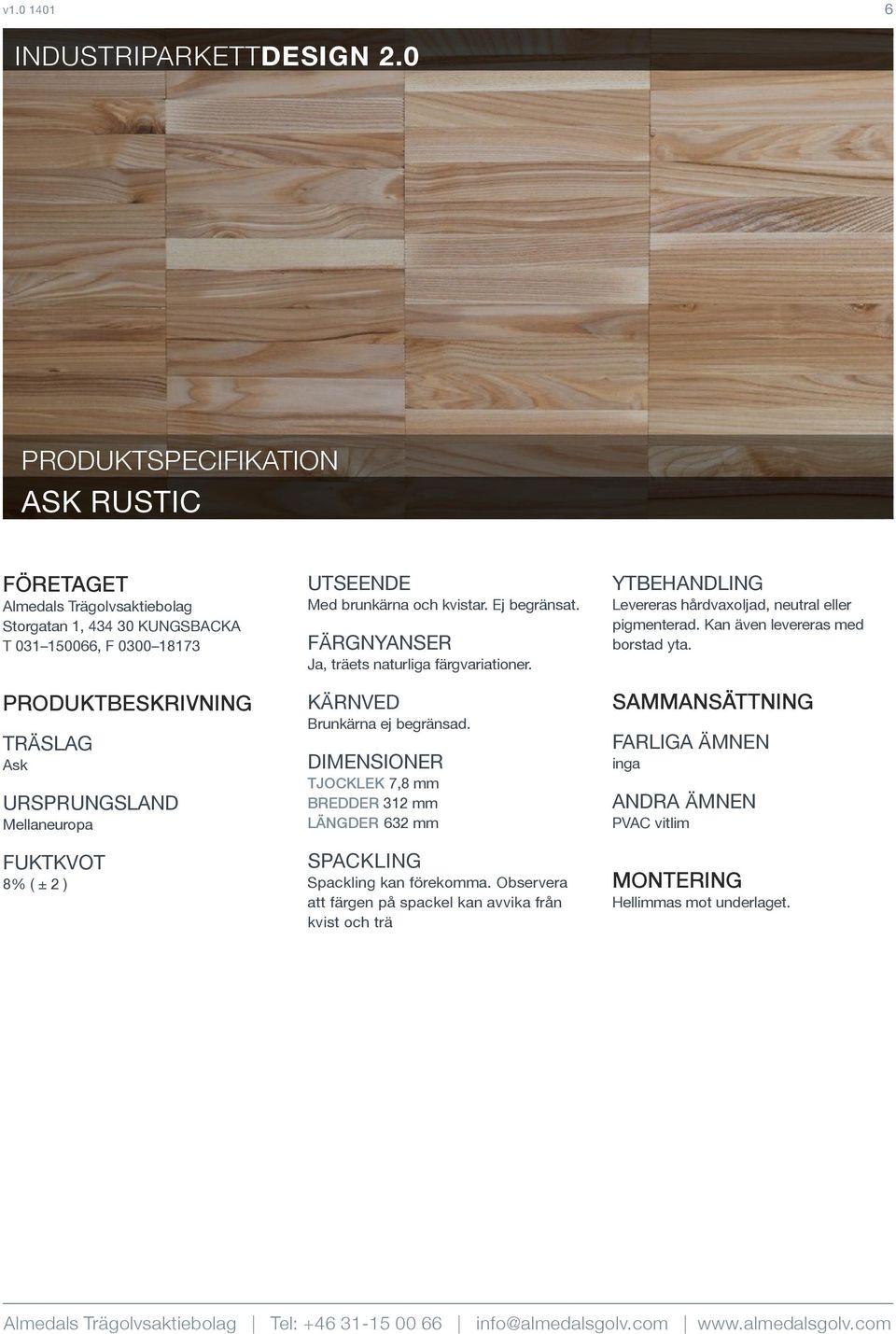

6 v PRODUKTSPECIFIKATION ASK RUSTIC FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ask URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) UTSEENDE Med brunkärna och kvistar. Ej begränsat. FÄRGNYANSER Ja, träets naturliga färgvariationer. KÄRNVED Brunkärna ej begränsad. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN PVAC vitlim MONTERING Hellimmas mot underlaget.

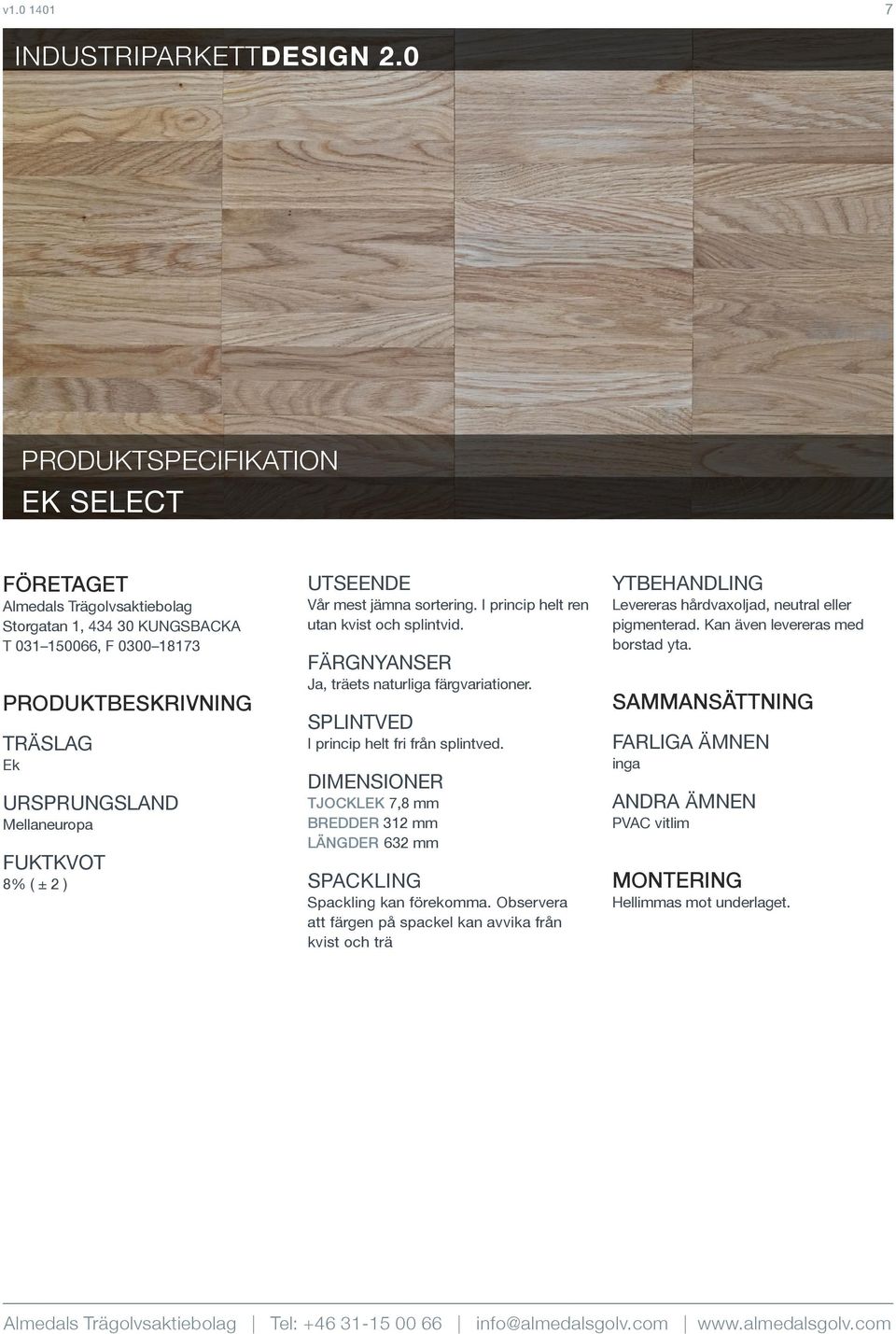

7 v PRODUKTSPECIFIKATION EK SELECT FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) UTSEENDE Vår mest jämna sortering. I princip helt ren utan kvist och splintvid. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED I princip helt fri från splintved. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN PVAC vitlim MONTERING Hellimmas mot underlaget.

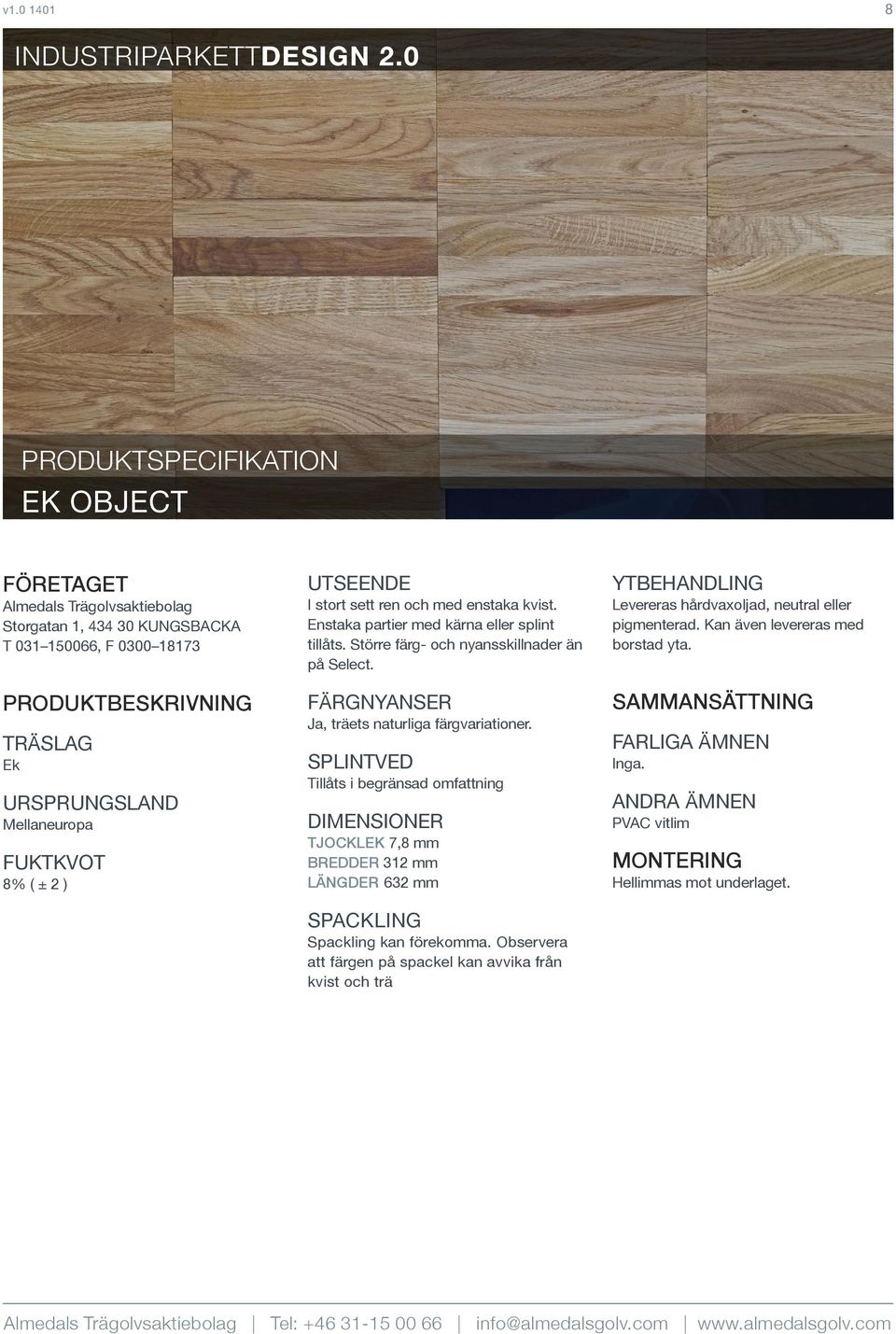

8 v PRODUKTSPECIFIKATION EK OBJECT FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) UTSEENDE I stort sett ren och med enstaka kvist. Enstaka partier med kärna eller splint tillåts. Större färg- och nyansskillnader än på Select. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED Tillåts i begränsad omfattning DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN Inga. ANDRA ÄMNEN PVAC vitlim MONTERING Hellimmas mot underlaget.

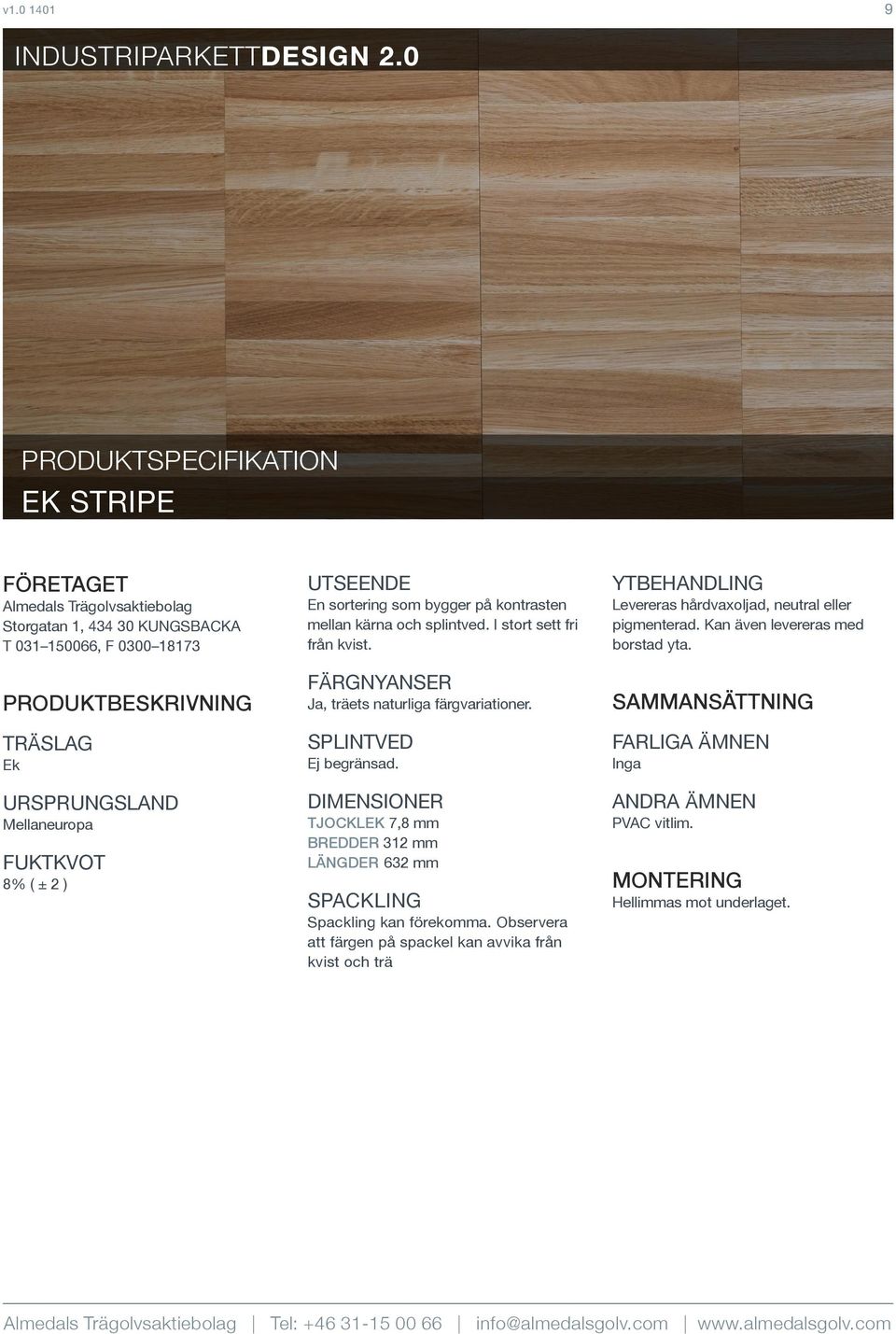

9 v PRODUKTSPECIFIKATION EK STRIPE FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) UTSEENDE En sortering som bygger på kontrasten mellan kärna och splintved. I stort sett fri från kvist. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED Ej begränsad. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN Inga ANDRA ÄMNEN PVAC vitlim. MONTERING Hellimmas mot underlaget.

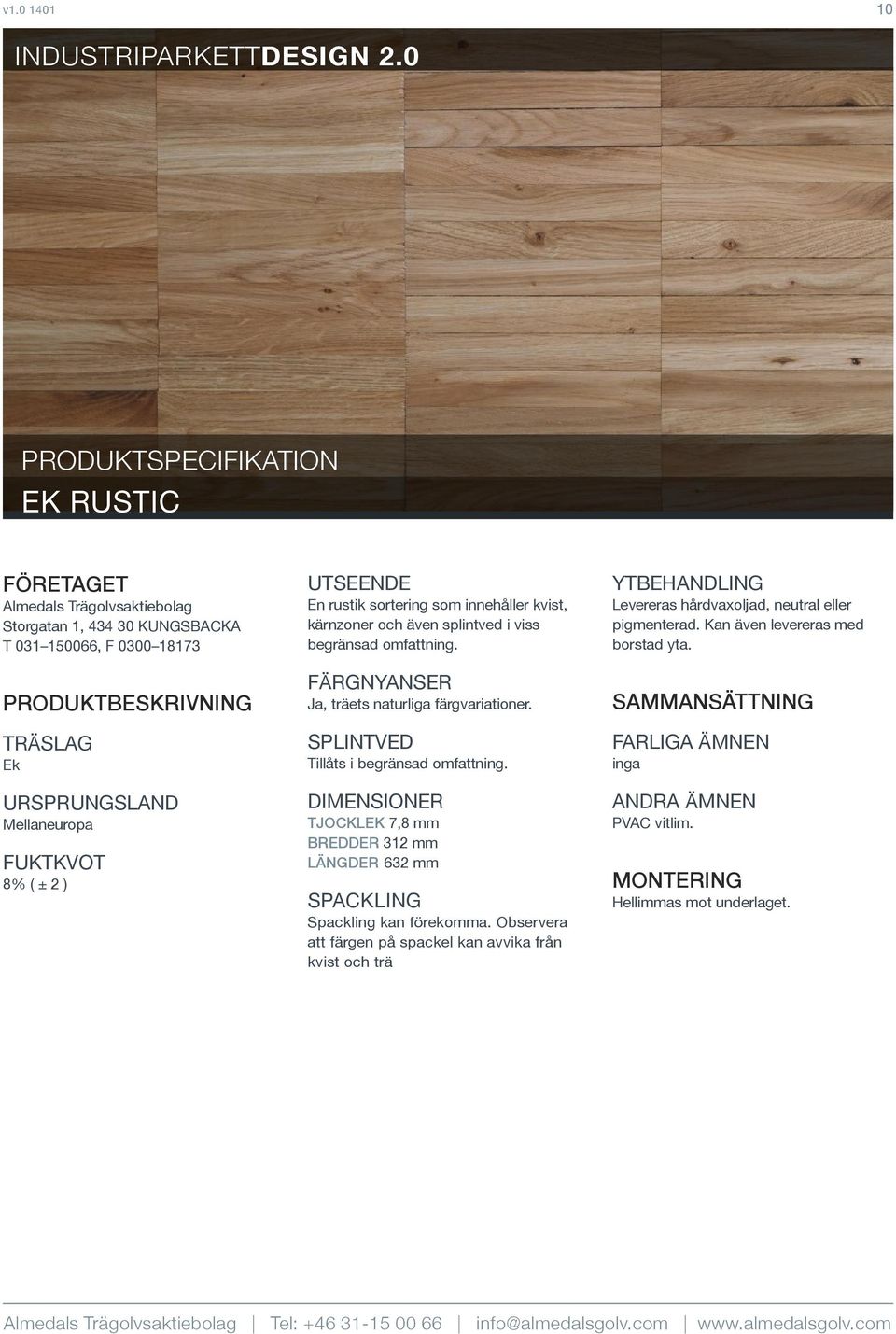

10 v PRODUKTSPECIFIKATION EK RUSTIC FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) UTSEENDE En rustik sortering som innehåller kvist, kärnzoner och även splintved i viss begränsad omfattning. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED Tillåts i begränsad omfattning. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN PVAC vitlim. MONTERING Hellimmas mot underlaget.

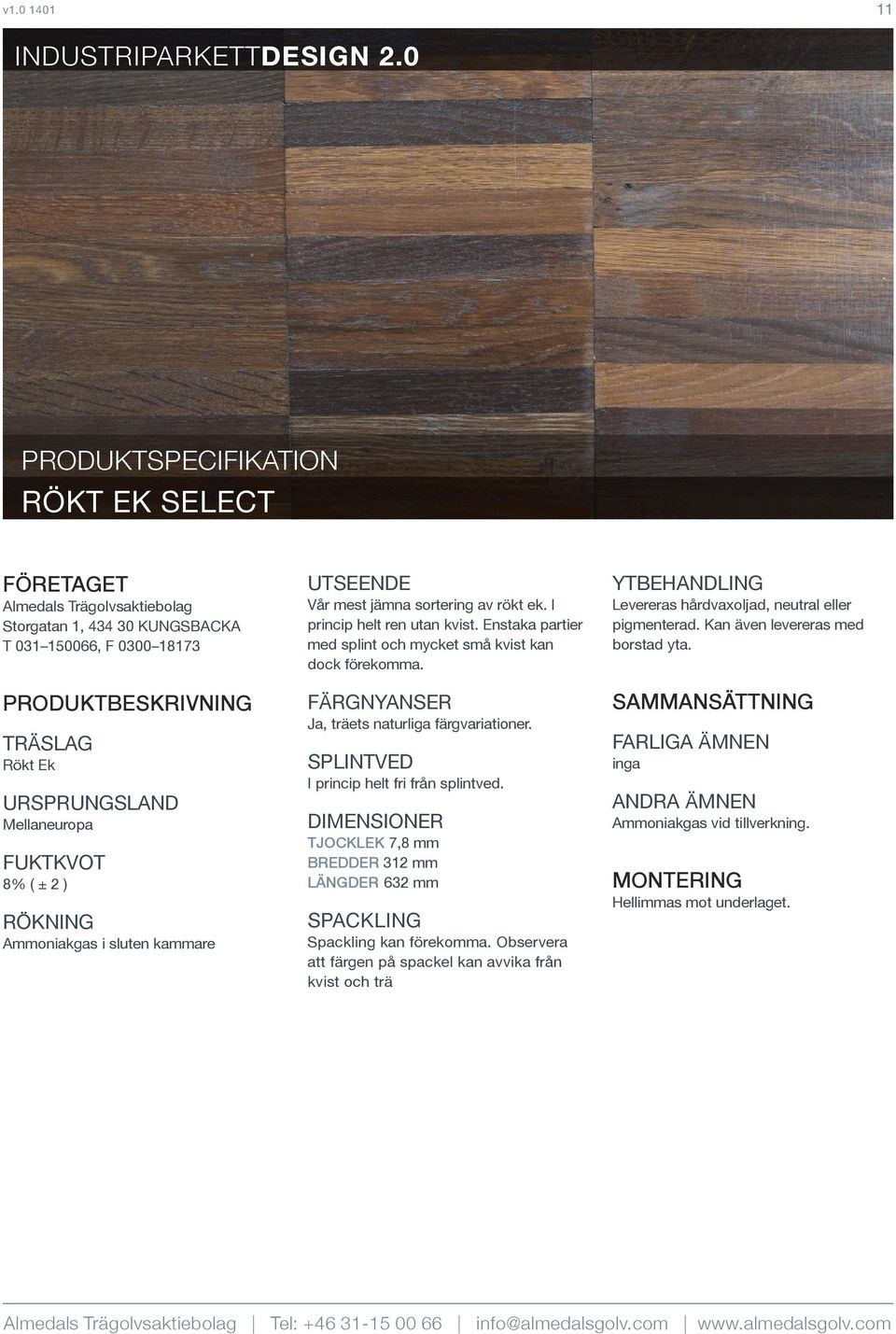

11 v PRODUKTSPECIFIKATION RÖKT EK SELECT FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Rökt Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) RÖKNING Ammoniakgas i sluten kammare UTSEENDE Vår mest jämna sortering av rökt ek. I princip helt ren utan kvist. Enstaka partier med splint och mycket små kvist kan dock förekomma. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED I princip helt fri från splintved. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN Ammoniakgas vid tillverkning. MONTERING Hellimmas mot underlaget.

12 v PRODUKTSPECIFIKATION RÖKT EK STRIPE FÖRETAGET Almedals Trägolvsaktiebolag Storgatan 1, KUNGSBACKA T , F TRÄSLAG Rökt Ek URSPRUNGSLAND Mellaneuropa FUKTKVOT 8% ( ± 2 ) RÖKNING Ammoniakgas i sluten kammare UTSEENDE En rustik sortering som innehåller kvist, kärnzoner och splintved. FÄRGNYANSER Ja, träets naturliga färgvariationer. SPLINTVED Ej begränsad. DIMENSIONER BREDDER 312 mm LÄNGDER 632 mm SPACKLING Spackling kan förekomma. Observera att färgen på spackel kan avvika från kvist och trä YTBEHANDLING Levereras hårdvaxoljad, neutral eller pigmenterad. Kan även levereras med borstad yta. SAMMANSÄTTNING FARLIGA ÄMNEN inga ANDRA ÄMNEN Ammoniakgas vid tillverkning. MONTERING Hellimmas mot underlaget.

13 v TILLBEHÖR 2.0 TÄCKBRÄDOR TRAPPNOSAR TRÖSKLAR

14 v Ask Rustic - Lector kontor TEKNISKA ANVISNINGAR FÖRUTSÄTTNINGAR UNDERLAGETS JÄMNHET Standardkrav enligt de krav som framgår av AMA Hus 11. UNDERLAGETS FUKTKVOT Trä: Får ej överstiga 12 % fuktkvot eller 65 % RF. Betong: Observera att RF alltid skall mätas i underlag av betong. Detta gäller även äldre betongunderlag. Vid hellimning på betong utan ingjuten golvvärme gäller att kärnprov skall ligga under 85 % RF. Vid hellimning på betong med golvvärme gäller att betongen skall fuktspärras före limning. UNDERLAGETS ALLMÄNNA BESKAFFENHET Rent, plant, fritt från damm, fett och smuts. UNDERLAGETS DRAGHÅLLFASTHET VID HELLIMNING 1,5 MPa AVJÄMNING / FLYTSPACKEL Avjämningsmassan skall vara minst 2mm tjock och med en draghållfasthet på minst 1,5 MPa. Normaltorkande spackel- och avjämningsmassor skall användas. RUMMETS TEMPERATUR C RUMMETS LUFTFUKTIGHET 30-60% RF GOLVVÄRME Vi hänvisar till Golvbranschens riktlinjer. BRUKSVÄRDEN Rummets temperatur: C Rummets luftfuktighet: 30-60% RF

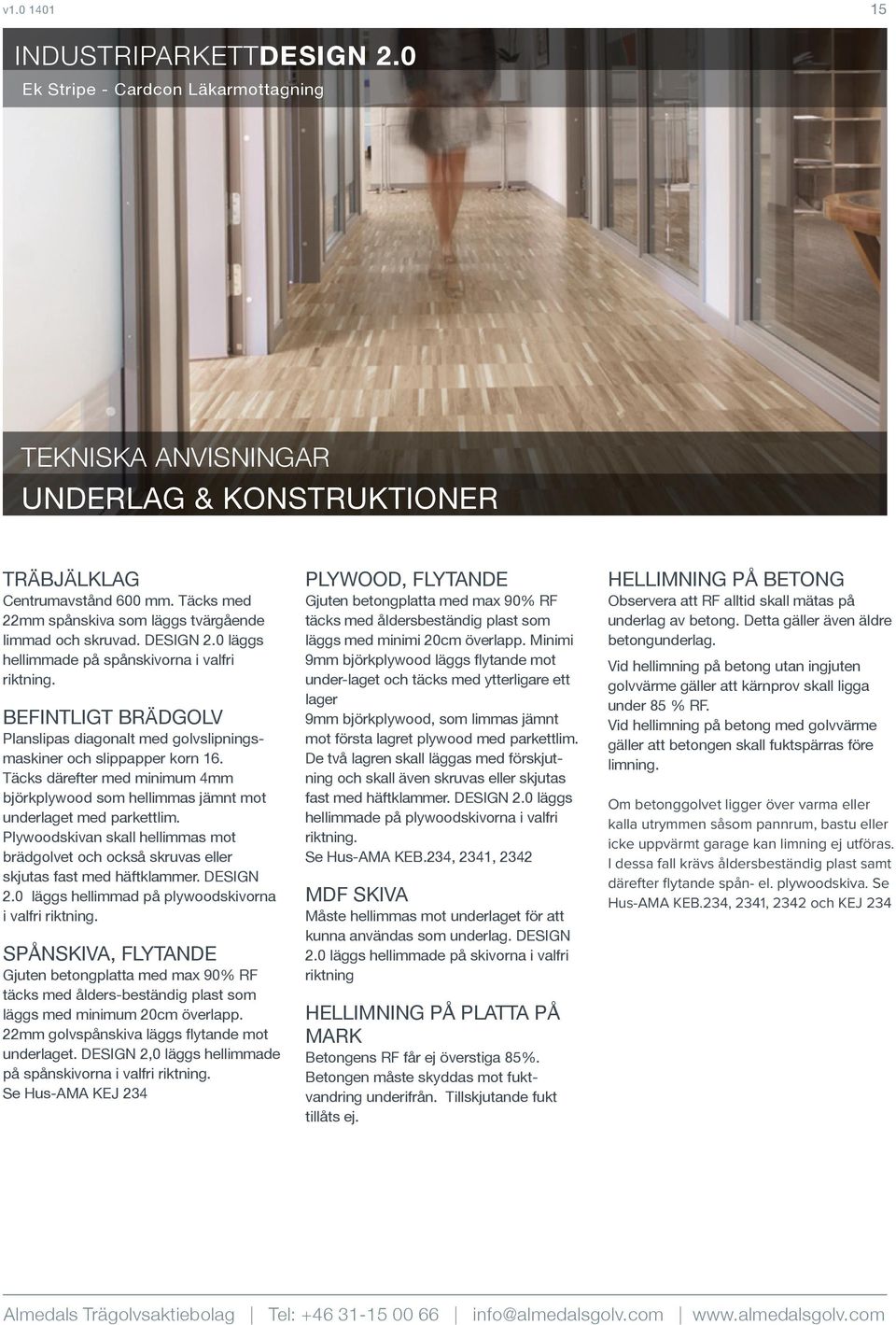

15 v Ek Stripe - Cardcon Läkarmottagning TEKNISKA ANVISNINGAR UNDERLAG & KONSTRUKTIONER TRÄBJÄLKLAG Centrumavstånd 600 mm. Täcks med 22mm spånskiva som läggs tvärgående limmad och skruvad. DESIGN 2.0 läggs hellimmade på spånskivorna i valfri riktning. BEFINTLIGT BRÄDGOLV Planslipas diagonalt med golvslipningsmaskiner och slippapper korn 16. Täcks därefter med minimum 4mm björkplywood som hellimmas jämnt mot underlaget med parkettlim. Plywoodskivan skall hellimmas mot brädgolvet och också skruvas eller skjutas fast med häftklammer. DESIGN 2.0 läggs hellimmad på plywoodskivorna i valfri riktning. SPÅNSKIVA, FLYTANDE Gjuten betongplatta med max 90% RF täcks med ålders-beständig plast som läggs med minimum 20cm överlapp. 22mm golvspånskiva läggs flytande mot underlaget. DESIGN 2,0 läggs hellimmade på spånskivorna i valfri riktning. Se Hus-AMA KEJ 234 PLYWOOD, FLYTANDE Gjuten betongplatta med max 90% RF täcks med åldersbeständig plast som läggs med minimi 20cm överlapp. Minimi 9mm björkplywood läggs flytande mot under-laget och täcks med ytterligare ett lager 9mm björkplywood, som limmas jämnt mot första lagret plywood med parkettlim. De två lagren skall läggas med förskjutning och skall även skruvas eller skjutas fast med häftklammer. DESIGN 2.0 läggs hellimmade på plywoodskivorna i valfri riktning. Se Hus-AMA KEB.234, 2341, 2342 MDF SKIVA Måste hellimmas mot underlaget för att kunna användas som underlag. DESIGN 2.0 läggs hellimmade på skivorna i valfri riktning HELLIMNING PÅ PLATTA PÅ MARK Betongens RF får ej överstiga 85%. Betongen måste skyddas mot fuktvandring underifrån. Tillskjutande fukt tillåts ej. HELLIMNING PÅ BETONG Observera att RF alltid skall mätas på underlag av betong. Detta gäller även äldre betongunderlag. Vid hellimning på betong utan ingjuten golvvärme gäller att kärnprov skall ligga under 85 % RF. Vid hellimning på betong med golvvärme gäller att betongen skall fuktspärras före limning. Om betonggolvet ligger över varma eller kalla utrymmen såsom pannrum, bastu eller icke uppvärmt garage kan limning ej utföras. I dessa fall krävs åldersbeständig plast samt därefter flytande spån- el. plywoodskiva. Se Hus-AMA KEB.234, 2341, 2342 och KEJ 234

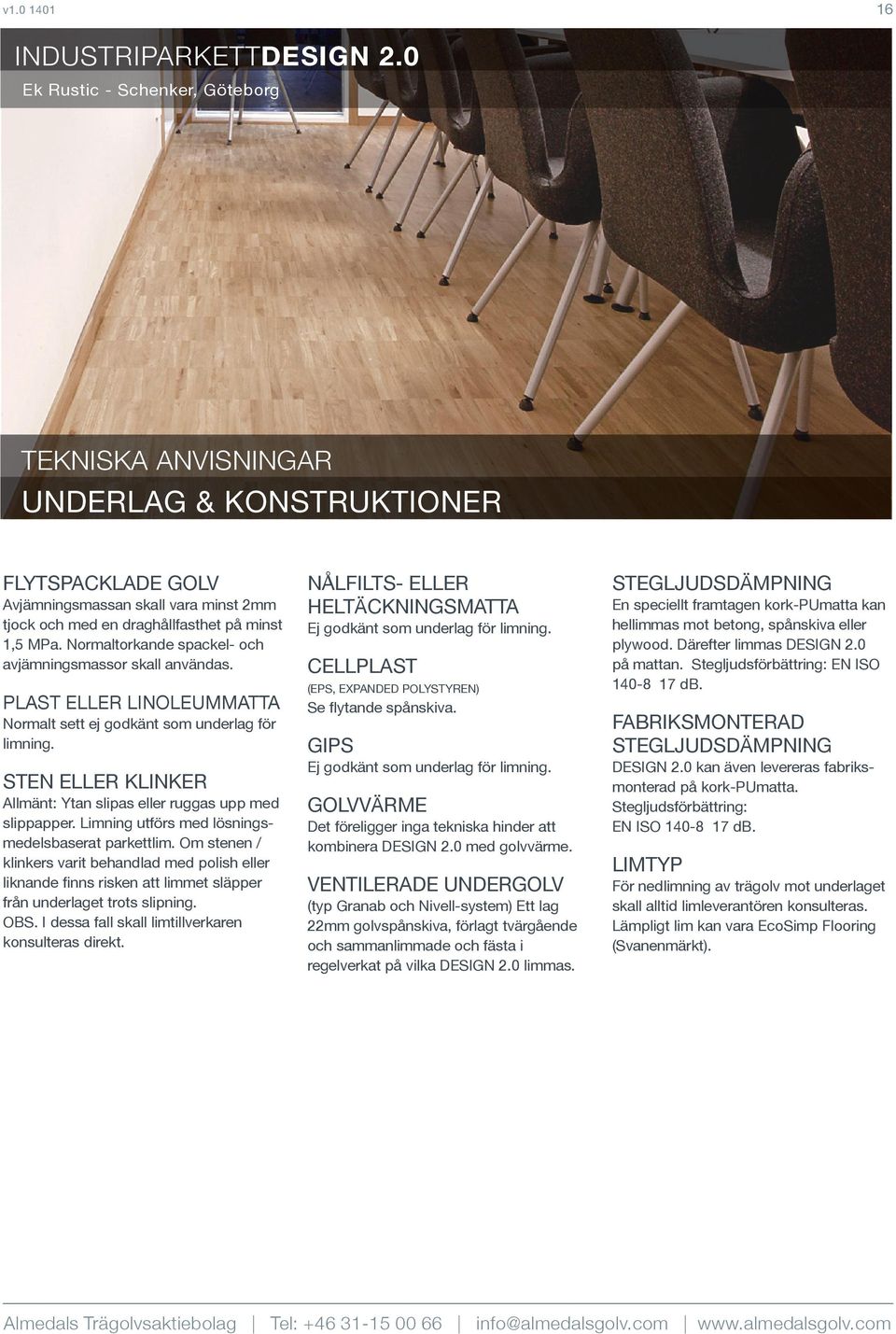

16 v Ek Rustic - Schenker, Göteborg TEKNISKA ANVISNINGAR UNDERLAG & KONSTRUKTIONER FLYTSPACKLADE GOLV Avjämningsmassan skall vara minst 2mm tjock och med en draghållfasthet på minst 1,5 MPa. Normaltorkande spackel- och avjämningsmassor skall användas. PLAST ELLER LINOLEUMMATTA Normalt sett ej godkänt som underlag för limning. STEN ELLER KLINKER Allmänt: Ytan slipas eller ruggas upp med slippapper. Limning utförs med lösningsmedelsbaserat parkettlim. Om stenen / klinkers varit behandlad med polish eller liknande finns risken att limmet släpper från underlaget trots slipning. OBS. I dessa fall skall limtillverkaren konsulteras direkt. NÅLFILTS- ELLER HELTÄCKNINGSMATTA Ej godkänt som underlag för limning. CELLPLAST (EPS, EXPANDED POLYSTYREN) Se flytande spånskiva. GIPS Ej godkänt som underlag för limning. GOLVVÄRME Det föreligger inga tekniska hinder att kombinera DESIGN 2.0 med golvvärme. VENTILERADE UNDERGOLV (typ Granab och Nivell-system) Ett lag 22mm golvspånskiva, förlagt tvärgående och sammanlimmade och fästa i regelverkat på vilka DESIGN 2.0 limmas. STEGLJUDSDÄMPNING En speciellt framtagen kork-pumatta kan hellimmas mot betong, spånskiva eller plywood. Därefter limmas DESIGN 2.0 på mattan. Stegljudsförbättring: EN ISO db. FABRIKSMONTERAD STEGLJUDSDÄMPNING DESIGN 2.0 kan även levereras fabriksmonterad på kork-pumatta. Stegljudsförbättring: EN ISO db. LIMTYP För nedlimning av trägolv mot underlaget skall alltid limleverantören konsulteras. Lämpligt lim kan vara EcoSimp Flooring (Svanenmärkt).

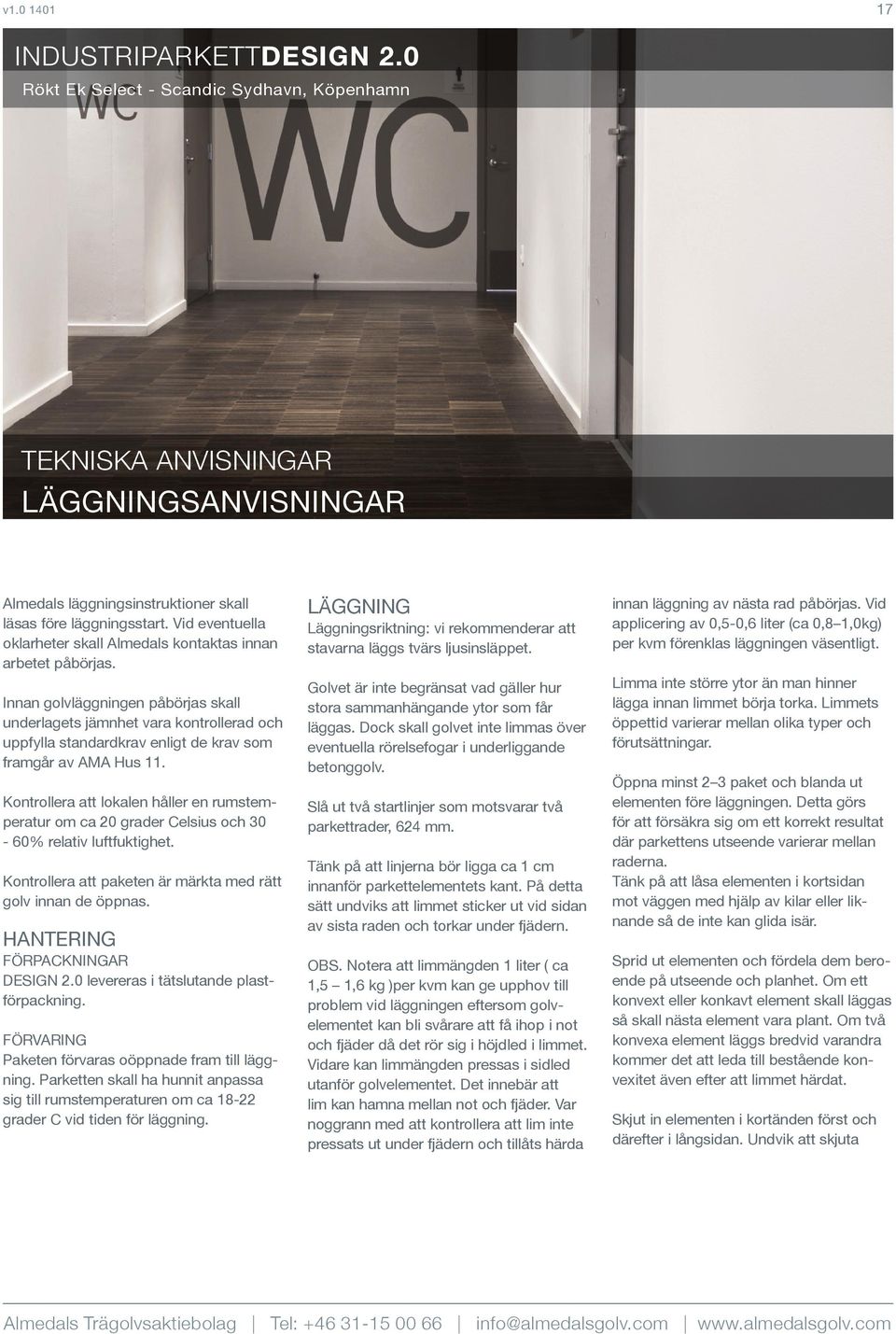

17 v Rökt Ek Select - Scandic Sydhavn, Köpenhamn TEKNISKA ANVISNINGAR LÄGGNINGSANVISNINGAR Almedals läggningsinstruktioner skall läsas före läggningsstart. Vid eventuella oklarheter skall Almedals kontaktas innan arbetet påbörjas. Innan golvläggningen påbörjas skall underlagets jämnhet vara kontrollerad och uppfylla standardkrav enligt de krav som framgår av AMA Hus 11. Kontrollera att lokalen håller en rumstemperatur om ca 20 grader Celsius och 30-60% relativ luftfuktighet. Kontrollera att paketen är märkta med rätt golv innan de öppnas. HANTERING FÖRPACKNINGAR DESIGN 2.0 levereras i tätslutande plastförpackning. FÖRVARING Paketen förvaras oöppnade fram till läggning. Parketten skall ha hunnit anpassa sig till rumstemperaturen om ca grader C vid tiden för läggning. LÄGGNING Läggningsriktning: vi rekommenderar att stavarna läggs tvärs ljusinsläppet. Golvet är inte begränsat vad gäller hur stora sammanhängande ytor som får läggas. Dock skall golvet inte limmas över eventuella rörelsefogar i underliggande betonggolv. Slå ut två startlinjer som motsvarar två parkettrader, 624 mm. Tänk på att linjerna bör ligga ca 1 cm innanför parkettelementets kant. På detta sätt undviks att limmet sticker ut vid sidan av sista raden och torkar under fjädern. OBS. Notera att limmängden 1 liter ( ca 1,5 1,6 kg )per kvm kan ge upphov till problem vid läggningen eftersom golvelementet kan bli svårare att få ihop i not och fjäder då det rör sig i höjdled i limmet. Vidare kan limmängden pressas i sidled utanför golvelementet. Det innebär att lim kan hamna mellan not och fjäder. Var noggrann med att kontrollera att lim inte pressats ut under fjädern och tillåts härda innan läggning av nästa rad påbörjas. Vid applicering av 0,5-0,6 liter (ca 0,8 1,0kg) per kvm förenklas läggningen väsentligt. Limma inte större ytor än man hinner lägga innan limmet börja torka. Limmets öppettid varierar mellan olika typer och förutsättningar. Öppna minst 2 3 paket och blanda ut elementen före läggningen. Detta görs för att försäkra sig om ett korrekt resultat där parkettens utseende varierar mellan raderna. Tänk på att låsa elementen i kortsidan mot väggen med hjälp av kilar eller liknande så de inte kan glida isär. Sprid ut elementen och fördela dem beroende på utseende och planhet. Om ett konvext eller konkavt element skall läggas så skall nästa element vara plant. Om två konvexa element läggs bredvid varandra kommer det att leda till bestående konvexitet även efter att limmet härdat. Skjut in elementen i kortänden först och därefter i långsidan. Undvik att skjuta

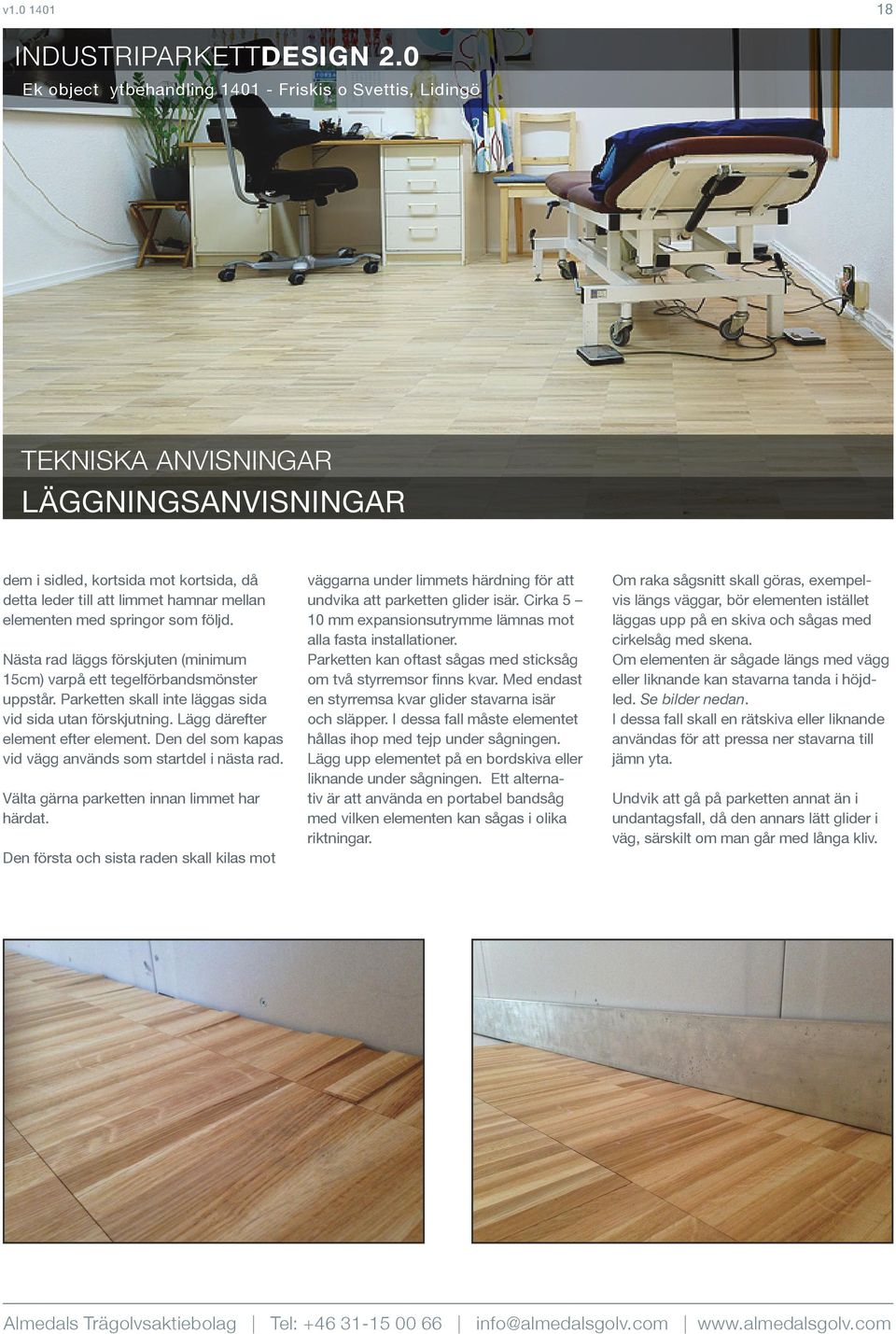

18 v Ek object ytbehandling Friskis o Svettis, Lidingö TEKNISKA ANVISNINGAR LÄGGNINGSANVISNINGAR dem i sidled, kortsida mot kortsida, då detta leder till att limmet hamnar mellan elementen med springor som följd. Nästa rad läggs förskjuten (minimum 15cm) varpå ett tegelförbandsmönster uppstår. Parketten skall inte läggas sida vid sida utan förskjutning. Lägg därefter element efter element. Den del som kapas vid vägg används som startdel i nästa rad. Välta gärna parketten innan limmet har härdat. Den första och sista raden skall kilas mot väggarna under limmets härdning för att undvika att parketten glider isär. Cirka 5 10 mm expansionsutrymme lämnas mot alla fasta installationer. Parketten kan oftast sågas med sticksåg om två styrremsor finns kvar. Med endast en styrremsa kvar glider stavarna isär och släpper. I dessa fall måste elementet hållas ihop med tejp under sågningen. Lägg upp elementet på en bordskiva eller liknande under sågningen. Ett alternativ är att använda en portabel bandsåg med vilken elementen kan sågas i olika riktningar. Om raka sågsnitt skall göras, exempelvis längs väggar, bör elementen istället läggas upp på en skiva och sågas med cirkelsåg med skena. Om elementen är sågade längs med vägg eller liknande kan stavarna tanda i höjdled. Se bilder nedan. I dessa fall skall en rätskiva eller liknande användas för att pressa ner stavarna till jämn yta. Undvik att gå på parketten annat än i undantagsfall, då den annars lätt glider i väg, särskilt om man går med långa kliv.

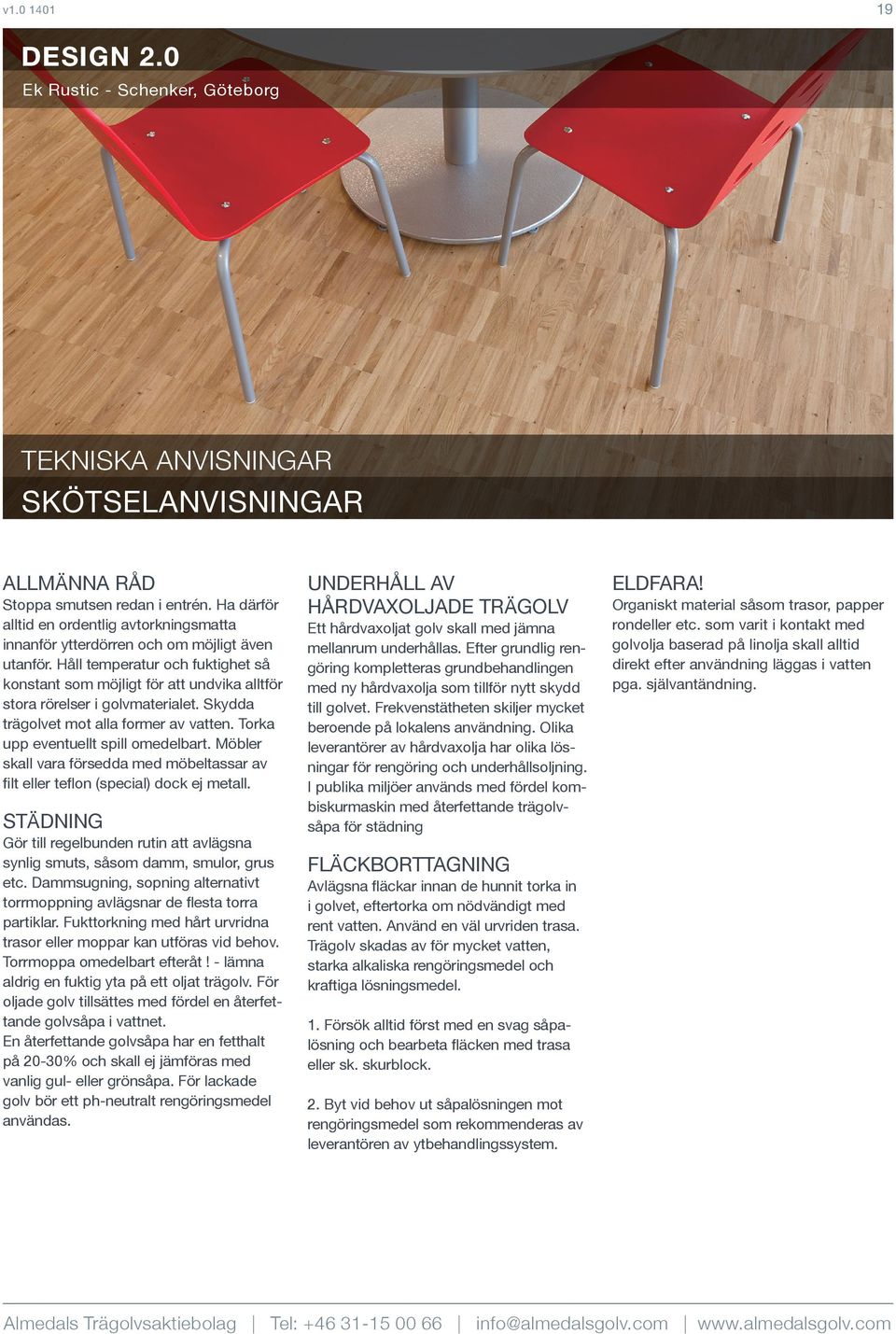

19 v DESIGN 2.0 Ek Rustic - Schenker, Göteborg TEKNISKA ANVISNINGAR SKÖTSELANVISNINGAR ALLMÄNNA RÅD Stoppa smutsen redan i entrén. Ha därför alltid en ordentlig avtorkningsmatta innanför ytterdörren och om möjligt även utanför. Håll temperatur och fuktighet så konstant som möjligt för att undvika alltför stora rörelser i golvmaterialet. Skydda trägolvet mot alla former av vatten. Torka upp eventuellt spill omedelbart. Möbler skall vara försedda med möbeltassar av filt eller teflon (special) dock ej metall. STÄDNING Gör till regelbunden rutin att avlägsna synlig smuts, såsom damm, smulor, grus etc. Dammsugning, sopning alternativt torrmoppning avlägsnar de flesta torra partiklar. Fukttorkning med hårt urvridna trasor eller moppar kan utföras vid behov. Torrmoppa omedelbart efteråt! - lämna aldrig en fuktig yta på ett oljat trägolv. För oljade golv tillsättes med fördel en återfettande golvsåpa i vattnet. En återfettande golvsåpa har en fetthalt på 20-30% och skall ej jämföras med vanlig gul- eller grönsåpa. För lackade golv bör ett ph-neutralt rengöringsmedel användas. UNDERHÅLL AV HÅRDVAXOLJADE TRÄGOLV Ett hårdvaxoljat golv skall med jämna mellanrum underhållas. Efter grundlig rengöring kompletteras grundbehandlingen med ny hårdvaxolja som tillför nytt skydd till golvet. Frekvenstätheten skiljer mycket beroende på lokalens användning. Olika leverantörer av hårdvaxolja har olika lösningar för rengöring och underhållsoljning. I publika miljöer används med fördel kombiskurmaskin med återfettande trägolvsåpa för städning FLÄCKBORTTAGNING Avlägsna fläckar innan de hunnit torka in i golvet, eftertorka om nödvändigt med rent vatten. Använd en väl urvriden trasa. Trägolv skadas av för mycket vatten, starka alkaliska rengöringsmedel och kraftiga lösningsmedel. 1. Försök alltid först med en svag såpalösning och bearbeta fläcken med trasa eller sk. skurblock. 2. Byt vid behov ut såpalösningen mot rengöringsmedel som rekommenderas av leverantören av ytbehandlingssystem. ELDFARA! Organiskt material såsom trasor, papper rondeller etc. som varit i kontakt med golvolja baserad på linolja skall alltid direkt efter användning läggas i vatten pga. självantändning.
