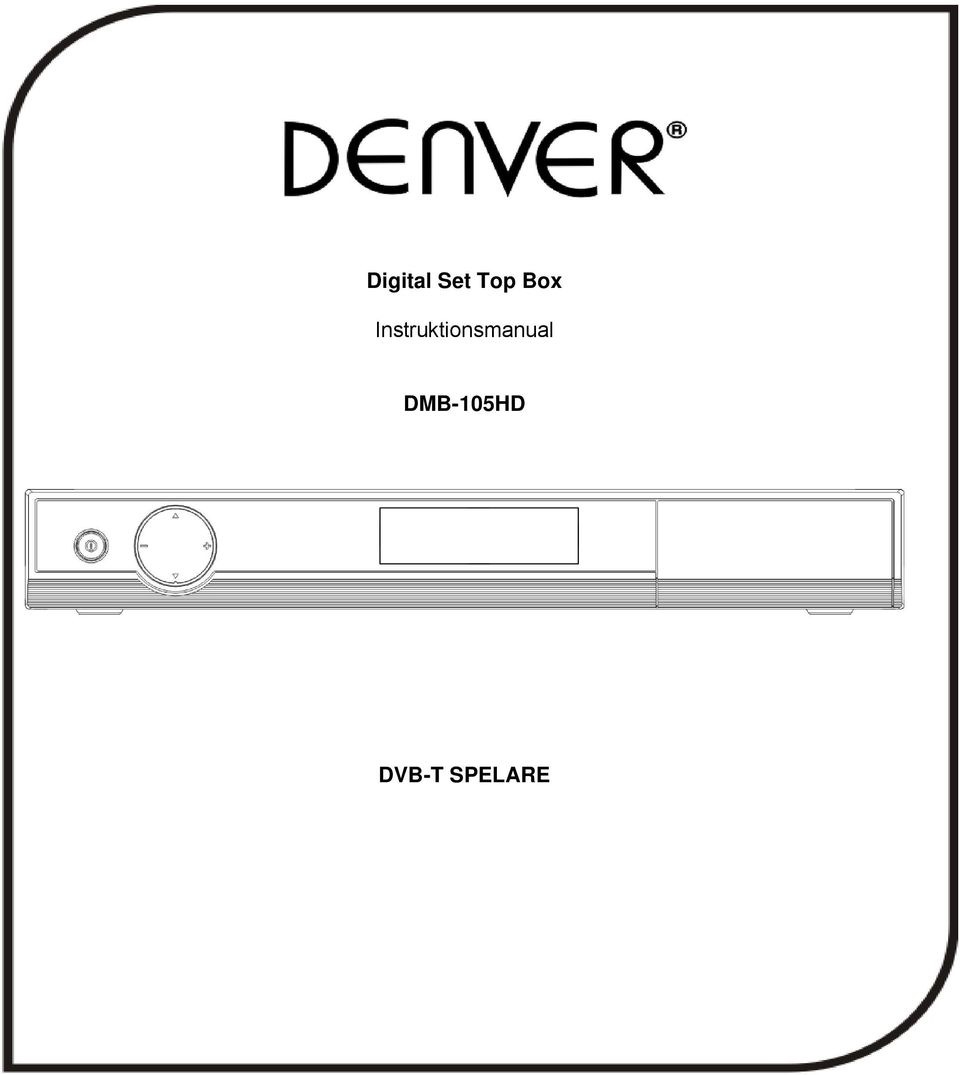

1 Digital Set Top Box Instruktionsmanual DMB-105HD DVB-T SPELARE

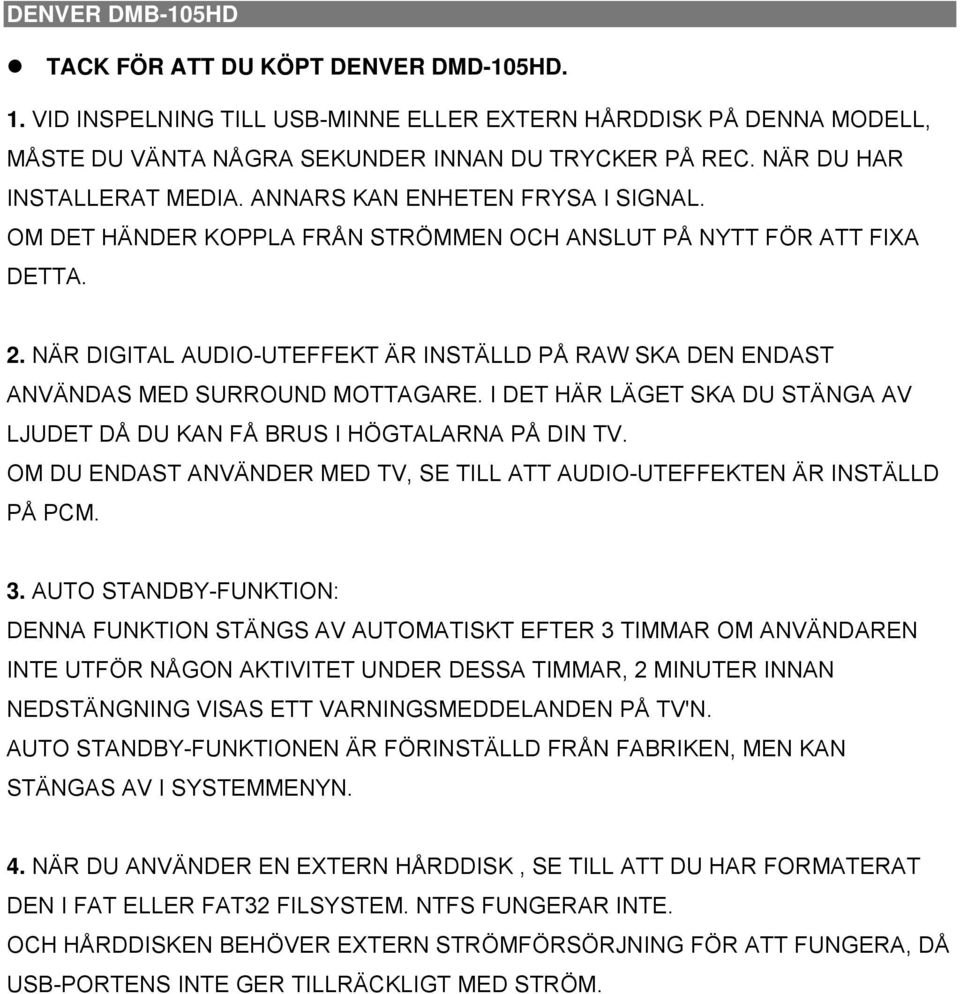

2 DENVER DMB-105HD TACK FÖR ATT DU KÖPT DENVER DMD-105HD. 1. VID INSPELNING TILL USB-MINNE ELLER EXTERN HÅRDDISK PÅ DENNA MODELL, MÅSTE DU VÄNTA NÅGRA SEKUNDER INNAN DU TRYCKER PÅ REC. NÄR DU HAR INSTALLERAT MEDIA. ANNARS KAN ENHETEN FRYSA I SIGNAL. OM DET HÄNDER KOPPLA FRÅN STRÖMMEN OCH ANSLUT PÅ NYTT FÖR ATT FIXA DETTA. 2. NÄR DIGITAL AUDIO-UTEFFEKT ÄR INSTÄLLD PÅ RAW SKA DEN ENDAST ANVÄNDAS MED SURROUND MOTTAGARE. I DET HÄR LÄGET SKA DU STÄNGA AV LJUDET DÅ DU KAN FÅ BRUS I HÖGTALARNA PÅ DIN TV. OM DU ENDAST ANVÄNDER MED TV, SE TILL ATT AUDIO-UTEFFEKTEN ÄR INSTÄLLD PÅ PCM. 3. AUTO STANDBY-FUNKTION: DENNA FUNKTION STÄNGS AV AUTOMATISKT EFTER 3 TIMMAR OM ANVÄNDAREN INTE UTFÖR NÅGON AKTIVITET UNDER DESSA TIMMAR, 2 MINUTER INNAN NEDSTÄNGNING VISAS ETT VARNINGSMEDDELANDEN PÅ TV'N. AUTO STANDBY-FUNKTIONEN ÄR FÖRINSTÄLLD FRÅN FABRIKEN, MEN KAN STÄNGAS AV I SYSTEMMENYN. 4. NÄR DU ANVÄNDER EN EXTERN HÅRDDISK, SE TILL ATT DU HAR FORMATERAT DEN I FAT ELLER FAT32 FILSYSTEM. NTFS FUNGERAR INTE. OCH HÅRDDISKEN BEHÖVER EXTERN STRÖMFÖRSÖRJNING FÖR ATT FUNGERA, DÅ USB-PORTENS INTE GER TILLRÄCKLIGT MED STRÖM.

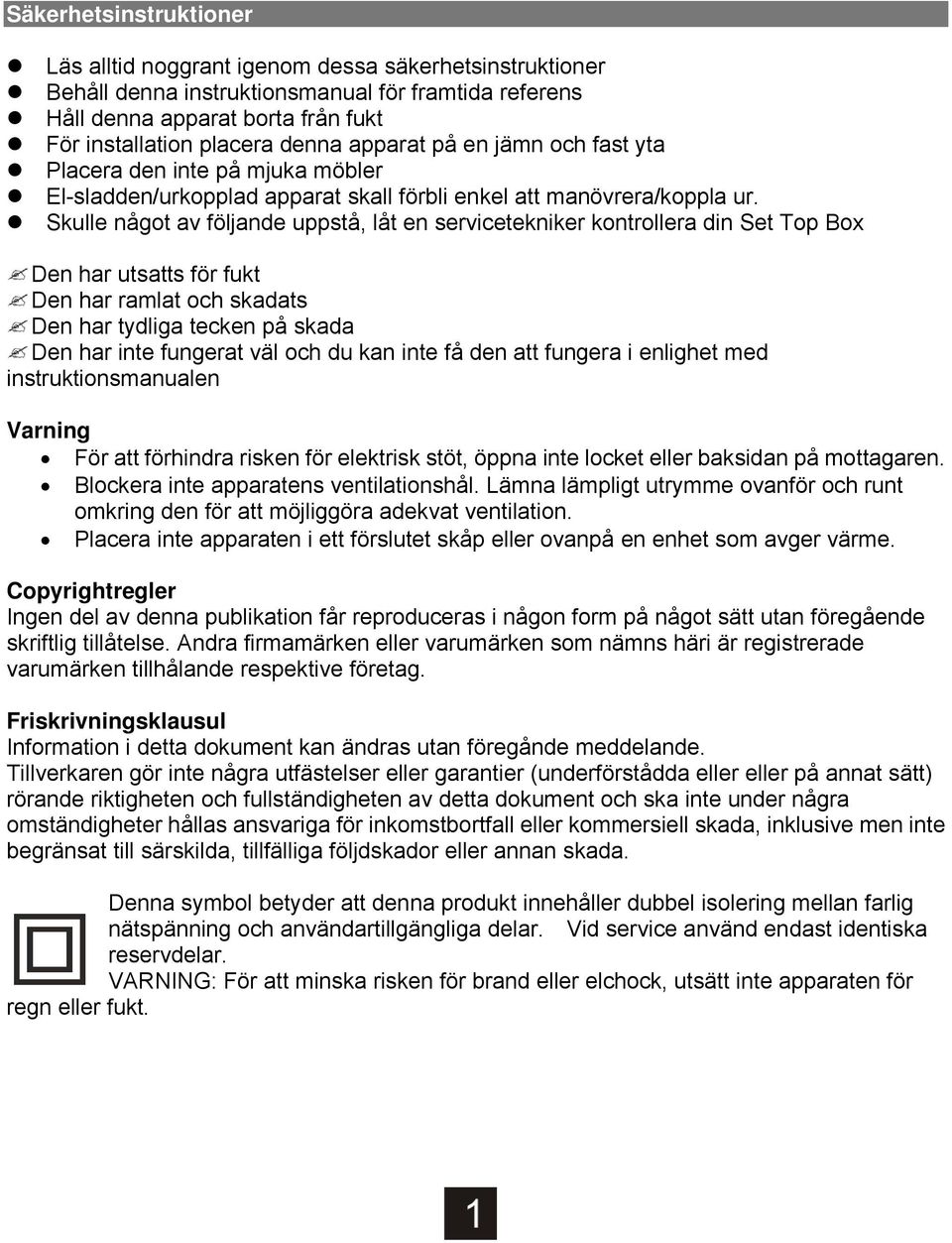

3 Säkerhetsinstruktioner Läs alltid noggrant igenom dessa säkerhetsinstruktioner Behåll denna instruktionsmanual för framtida referens Håll denna apparat borta från fukt För installation placera denna apparat på en jämn och fast yta Placera den inte på mjuka möbler El-sladden/urkopplad apparat skall förbli enkel att manövrera/koppla ur. Skulle något av följande uppstå, låt en servicetekniker kontrollera din Set Top Box Den har utsatts för fukt Den har ramlat och skadats Den har tydliga tecken på skada Den har inte fungerat väl och du kan inte få den att fungera i enlighet med instruktionsmanualen Varning För att förhindra risken för elektrisk stöt, öppna inte locket eller baksidan på mottagaren. Blockera inte apparatens ventilationshål. Lämna lämpligt utrymme ovanför och runt omkring den för att möjliggöra adekvat ventilation. Placera inte apparaten i ett förslutet skåp eller ovanpå en enhet som avger värme. Copyrightregler Ingen del av denna publikation får reproduceras i någon form på något sätt utan föregående skriftlig tillåtelse. Andra firmamärken eller varumärken som nämns häri är registrerade varumärken tillhålande respektive företag. Friskrivningsklausul Information i detta dokument kan ändras utan föregånde meddelande. Tillverkaren gör inte några utfästelser eller garantier (underförstådda eller eller på annat sätt) rörande riktigheten och fullständigheten av detta dokument och ska inte under några omständigheter hållas ansvariga för inkomstbortfall eller kommersiell skada, inklusive men inte begränsat till särskilda, tillfälliga följdskador eller annan skada. Denna symbol betyder att denna produkt innehåller dubbel isolering mellan farlig nätspänning och användartillgängliga delar. Vid service använd endast identiska reservdelar. VARNING: För att minska risken för brand eller elchock, utsätt inte apparaten för regn eller fukt.

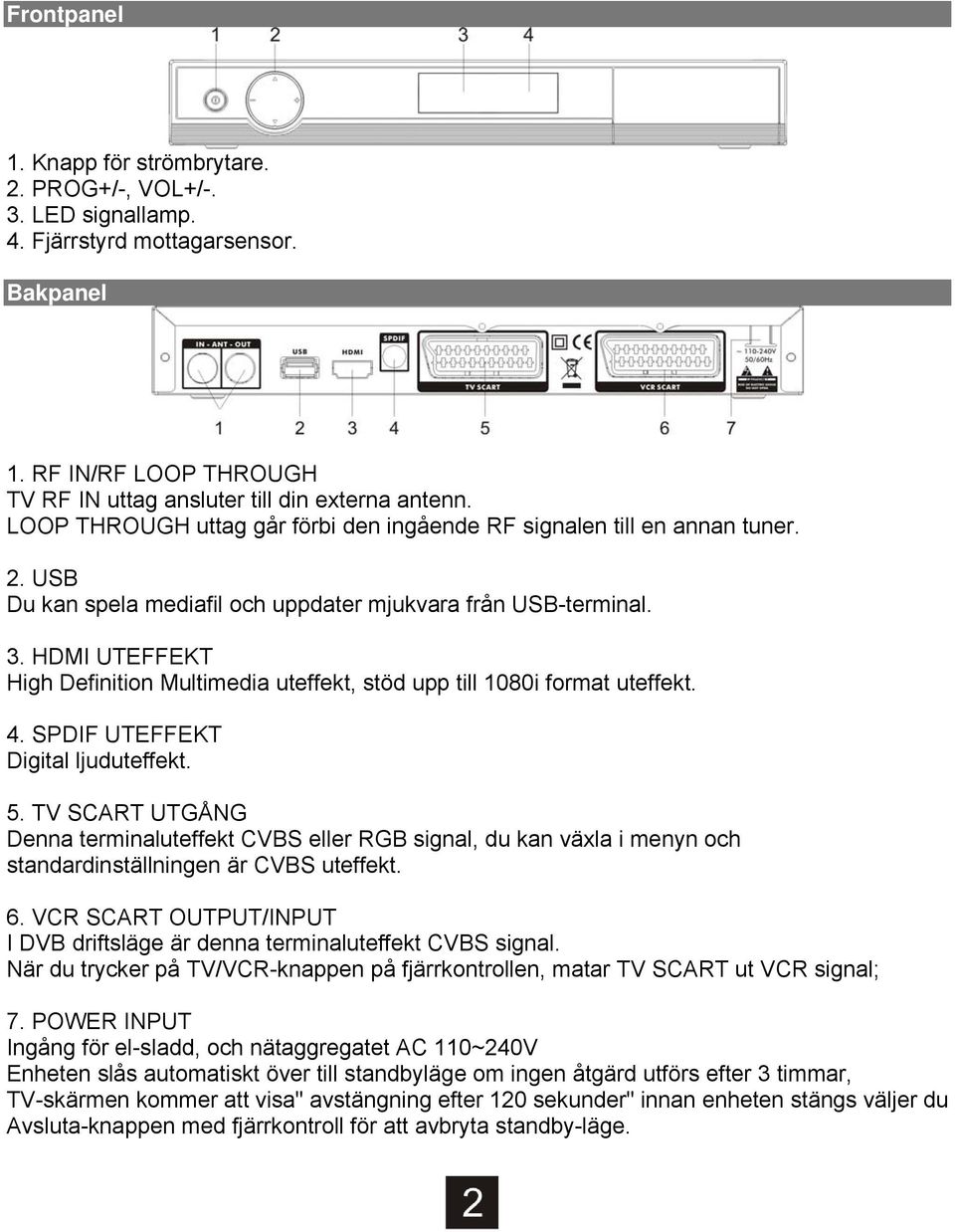

4 Frontpanel 1. Knapp för strömbrytare. 2. PROG+/-, VOL+/-. 3. LED signallamp. 4. Fjärrstyrd mottagarsensor. Bakpanel 1. RF IN/RF LOOP THROUGH TV RF IN uttag ansluter till din externa antenn. LOOP THROUGH uttag går förbi den ingående RF signalen till en annan tuner. 2. USB Du kan spela mediafil och uppdater mjukvara från USB-terminal. 3. HDMI UTEFFEKT High Definition Multimedia uteffekt, stöd upp till 1080i format uteffekt. 4. SPDIF UTEFFEKT Digital ljuduteffekt. 5. TV SCART UTGÅNG Denna terminaluteffekt CVBS eller RGB signal, du kan växla i menyn och standardinställningen är CVBS uteffekt. 6. VCR SCART OUTPUT/INPUT I DVB driftsläge är denna terminaluteffekt CVBS signal. När du trycker på TV/VCR-knappen på fjärrkontrollen, matar TV SCART ut VCR signal; 7. POWER INPUT Ingång för el-sladd, och nätaggregatet AC 110~240V Enheten slås automatiskt över till standbyläge om ingen åtgärd utförs efter 3 timmar, TV-skärmen kommer att visa" avstängning efter 120 sekunder" innan enheten stängs väljer du Avsluta-knappen med fjärrkontroll för att avbryta standby-läge.

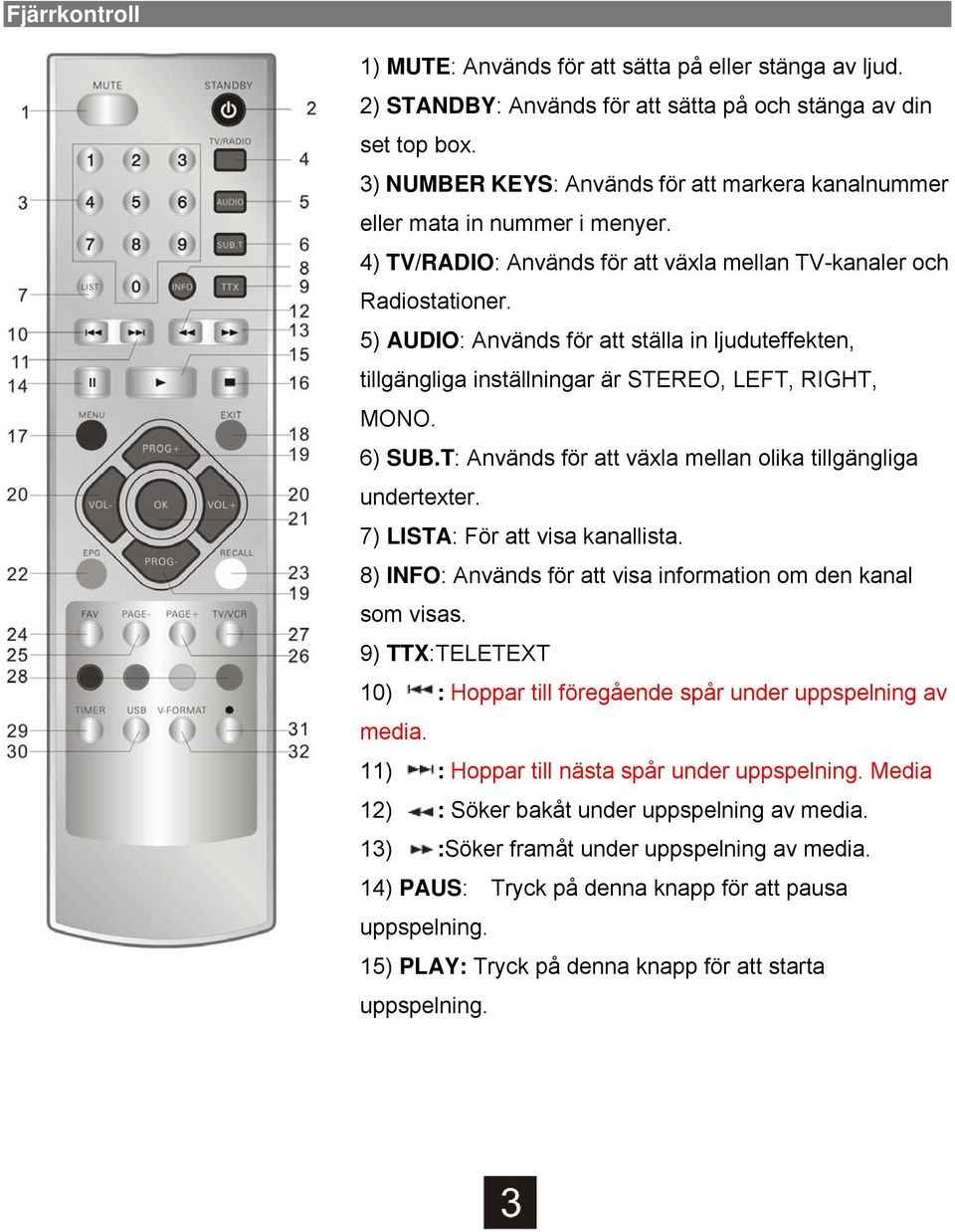

5 Fjärrkontroll 3 1) MUTE: Används för att sätta på eller stänga av ljud. 2) STANDBY: Används för att sätta på och stänga av din set top box. 3) NUMBER KEYS: Används för att markera kanalnummer eller mata in nummer i menyer. 4) TV/RADIO: Används för att växla mellan TV-kanaler och Radiostationer. 5) AUDIO: Används för att ställa in ljuduteffekten, tillgängliga inställningar är STEREO, LEFT, RIGHT, MONO. 6) SUB.T: Används för att växla mellan olika tillgängliga undertexter. 7) LISTA: För att visa kanallista. 8) INFO: Används för att visa information om den kanal som visas. 9) TTX:TELETEXT 10) : Hoppar till föregående spår under uppspelning av media. 11) : Hoppar till nästa spår under uppspelning. Media 12) : Söker bakåt under uppspelning av media. 13) :Söker framåt under uppspelning av media. 14) PAUS: Tryck på denna knapp för att pausa uppspelning. 15) PLAY: Tryck på denna knapp för att starta uppspelning.

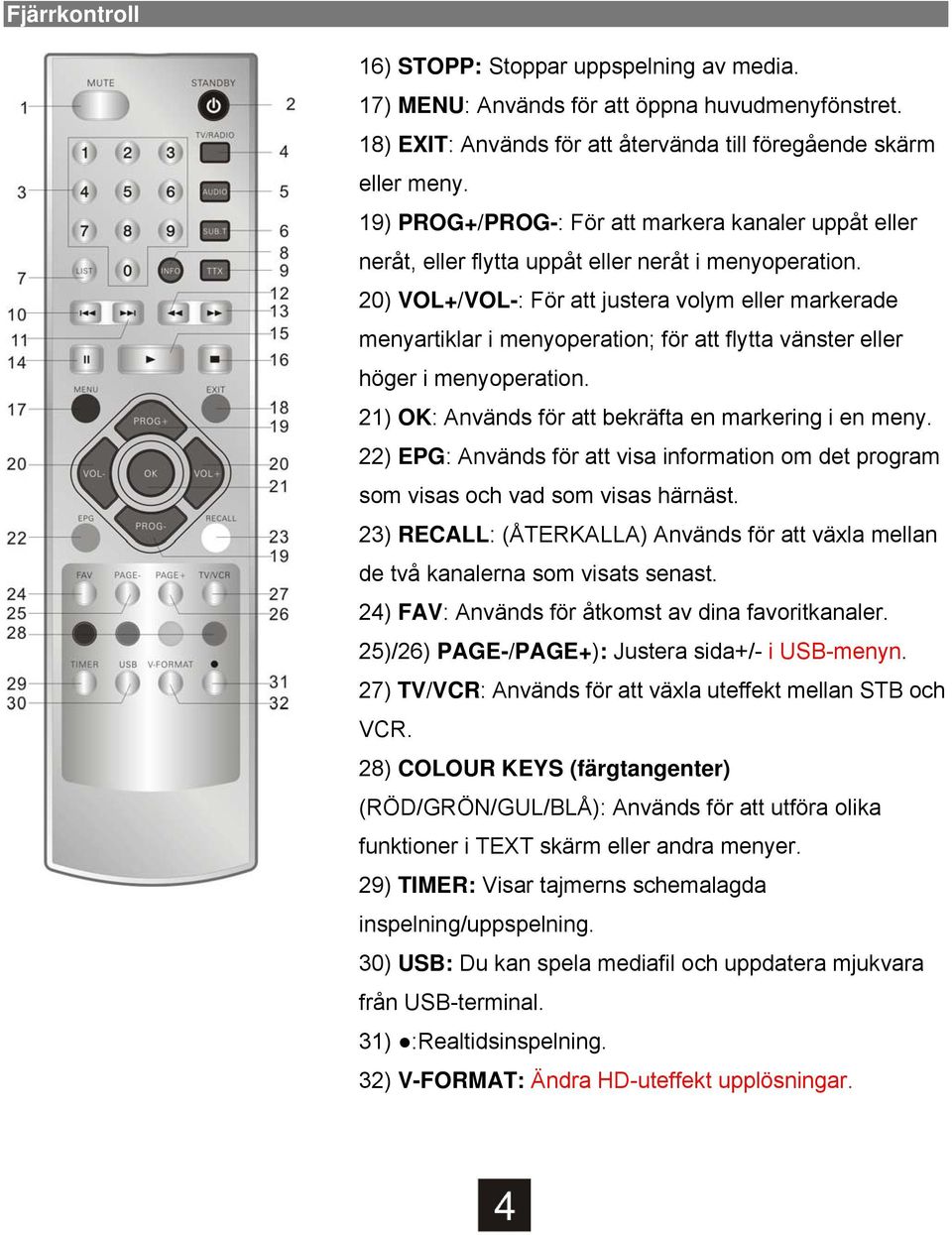

6 Fjärrkontroll 16) STOPP: Stoppar uppspelning av media. 17) MENU: Används för att öppna huvudmenyfönstret. 18) EXIT: Används för att återvända till föregående skärm eller meny. 19) PROG+/PROG-: För att markera kanaler uppåt eller neråt, eller flytta uppåt eller neråt i menyoperation. 20) VOL+/VOL-: För att justera volym eller markerade menyartiklar i menyoperation; för att flytta vänster eller höger i menyoperation. 21) OK: Används för att bekräfta en markering i en meny. 22) EPG: Används för att visa information om det program som visas och vad som visas härnäst. 23) RECALL: (ÅTERKALLA) Används för att växla mellan de två kanalerna som visats senast. 24) FAV: Används för åtkomst av dina favoritkanaler. 25)/26) PAGE-/PAGE+): Justera sida+/- i USB-menyn. 27) TV/VCR: Används för att växla uteffekt mellan STB och VCR. 28) COLOUR KEYS (färgtangenter) (RÖD/GRÖN/GUL/BLÅ): Används för att utföra olika funktioner i TEXT skärm eller andra menyer. 29) TIMER: Visar tajmerns schemalagda inspelning/uppspelning. 30) USB: Du kan spela mediafil och uppdatera mjukvara från USB-terminal. 31) :Realtidsinspelning. 32) V-FORMAT: Ändra HD-uteffekt upplösningar.

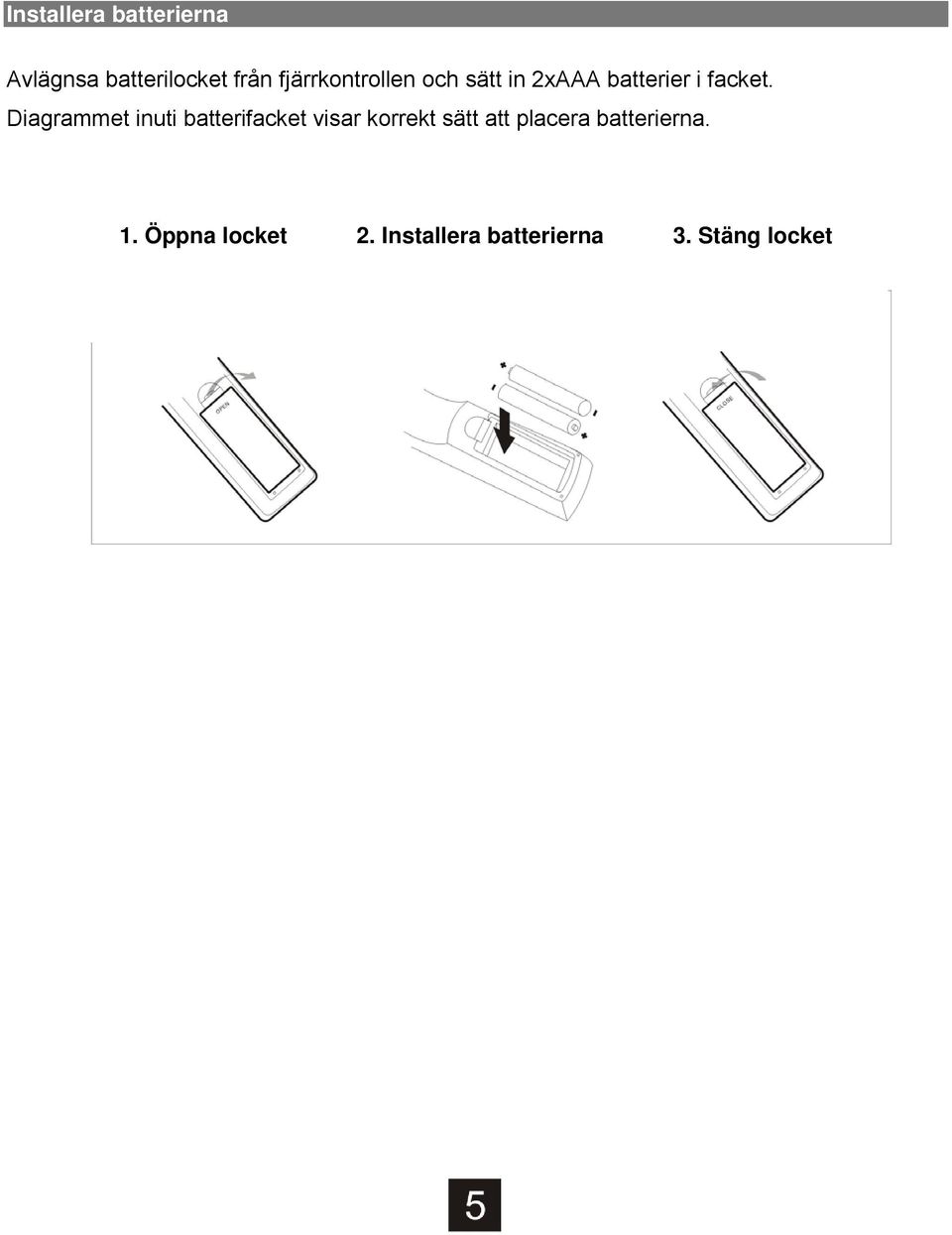

7 Installera batterierna Avlägnsa batterilocket från fjärrkontrollen och sätt in 2xAAA batterier i facket. Diagrammet inuti batterifacket visar korrekt sätt att placera batterierna Öppna locket 2. Installera batterierna 3. Stäng locket

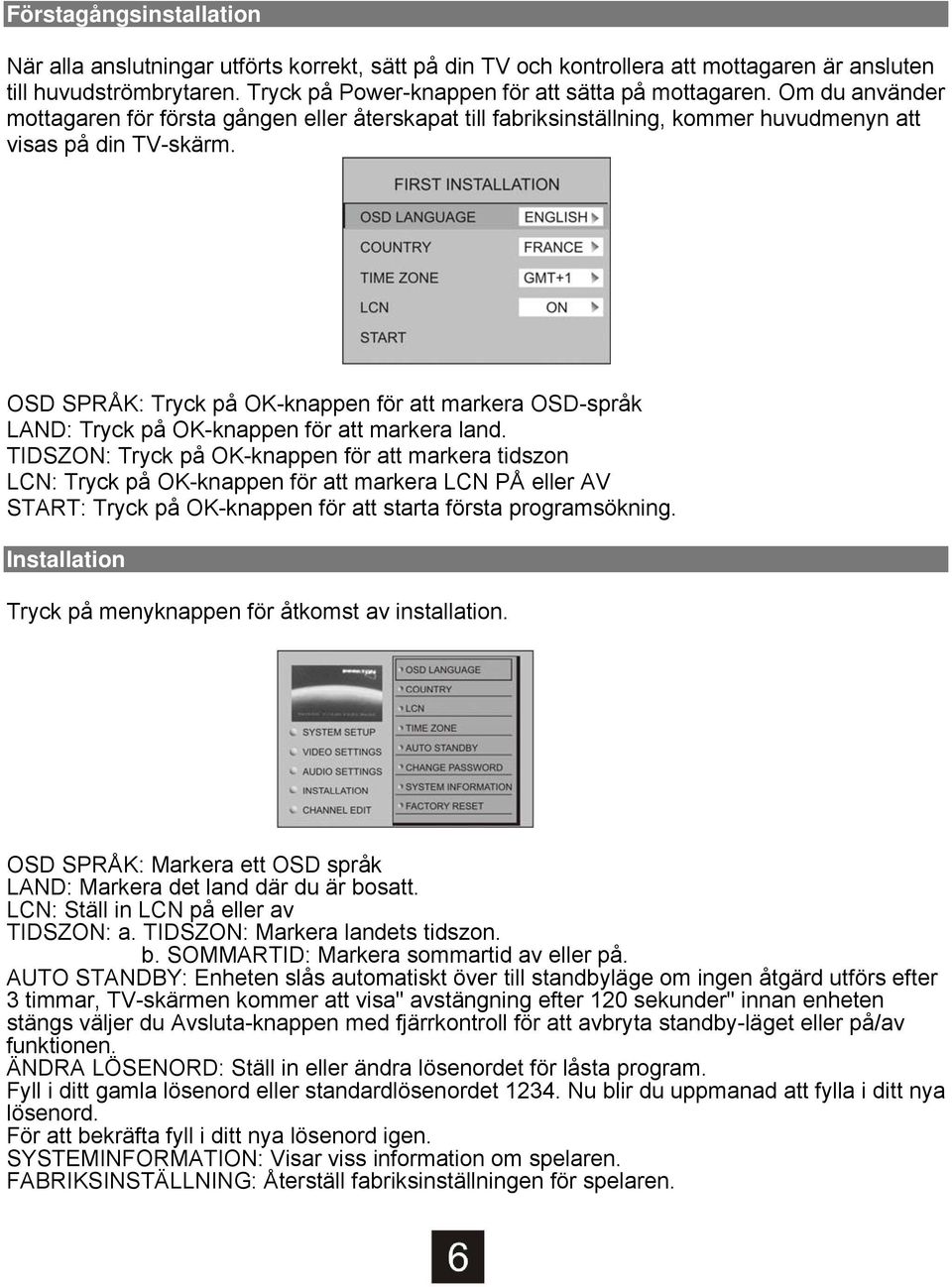

8 Förstagångsinstallation När alla anslutningar utförts korrekt, sätt på din TV och kontrollera att mottagaren är ansluten till huvudströmbrytaren. Tryck på Power-knappen för att sätta på mottagaren. Om du använder mottagaren för första gången eller återskapat till fabriksinställning, kommer huvudmenyn att visas på din TV-skärm. OSD SPRÅK: Tryck på OK-knappen för att markera OSD-språk LAND: Tryck på OK-knappen för att markera land. TIDSZON: Tryck på OK-knappen för att markera tidszon LCN: Tryck på OK-knappen för att markera LCN PÅ eller AV START: Tryck på OK-knappen för att starta första programsökning. Installation Tryck på menyknappen för åtkomst av installation. OSD SPRÅK: Markera ett OSD språk LAND: Markera det land där du är bosatt. LCN: Ställ in LCN på eller av TIDSZON: a. TIDSZON: Markera landets tidszon. b. SOMMARTID: Markera sommartid av eller på. AUTO STANDBY: Enheten slås automatiskt över till standbyläge om ingen åtgärd utförs efter 3 timmar, TV-skärmen kommer att visa" avstängning efter 120 sekunder" innan enheten stängs väljer du Avsluta-knappen med fjärrkontroll för att avbryta standby-läget eller på/av funktionen. ÄNDRA LÖSENORD: Ställ in eller ändra lösenordet för låsta program. Fyll i ditt gamla lösenord eller standardlösenordet Nu blir du uppmanad att fylla i ditt nya lösenord. För att bekräfta fyll i ditt nya lösenord igen. SYSTEMINFORMATION: Visar viss information om spelaren. FABRIKSINSTÄLLNING: Återställ fabriksinställningen för spelaren.

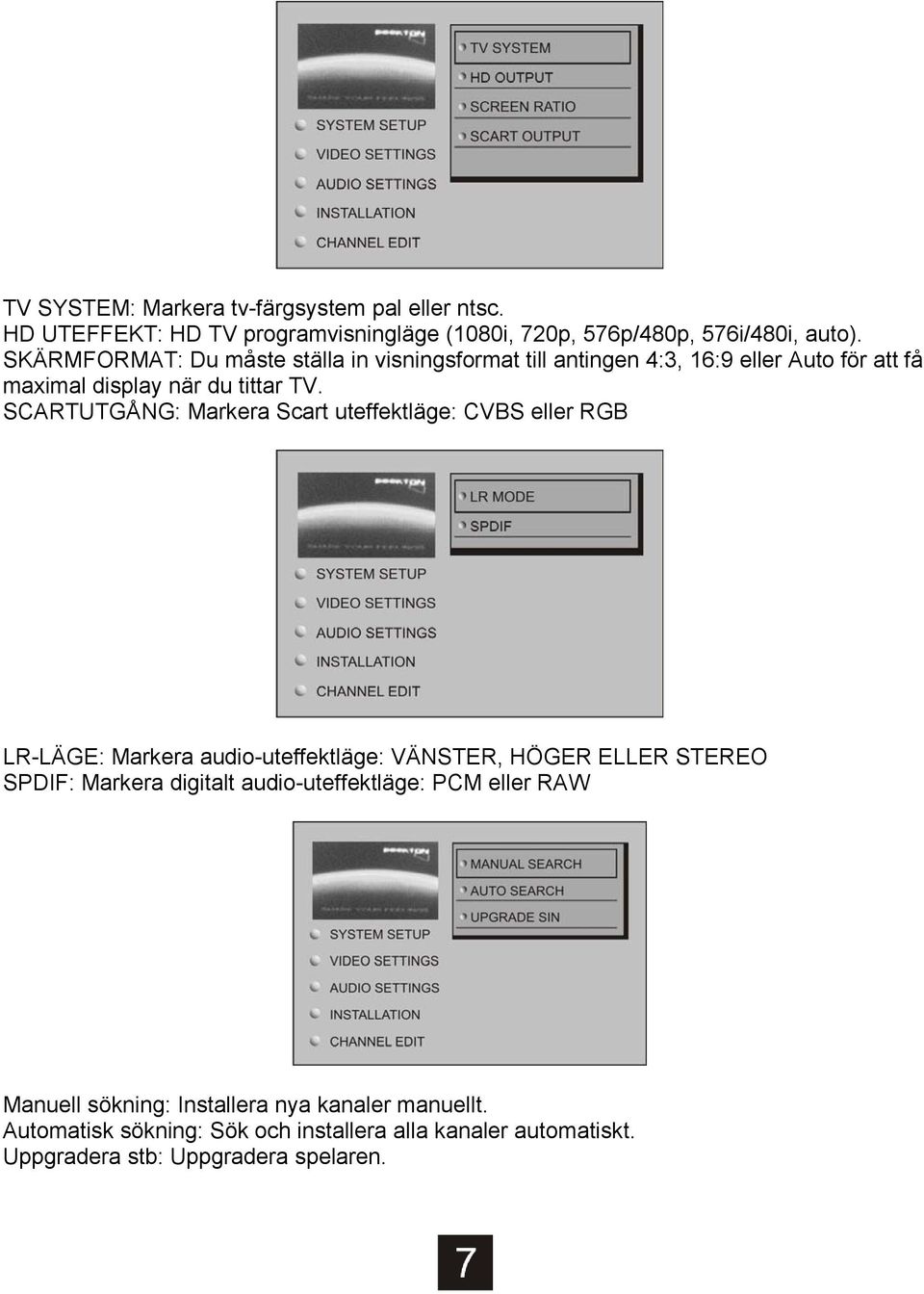

9 TV SYSTEM: Markera tv-färgsystem pal eller ntsc. HD UTEFFEKT: HD TV programvisningläge (1080i, 720p, 576p/480p, 576i/480i, auto). SKÄRMFORMAT: Du måste ställa in visningsformat till antingen 4:3, 16:9 eller Auto för att få maximal display när du tittar TV. SCARTUTGÅNG: Markera Scart uteffektläge: CVBS eller RGB LR-LÄGE: Markera audio-uteffektläge: VÄNSTER, HÖGER ELLER STEREO SPDIF: Markera digitalt audio-uteffektläge: PCM eller RAW Manuell sökning: Installera nya kanaler manuellt. Automatisk sökning: Sök och installera alla kanaler automatiskt. Uppgradera stb: Uppgradera spelaren.

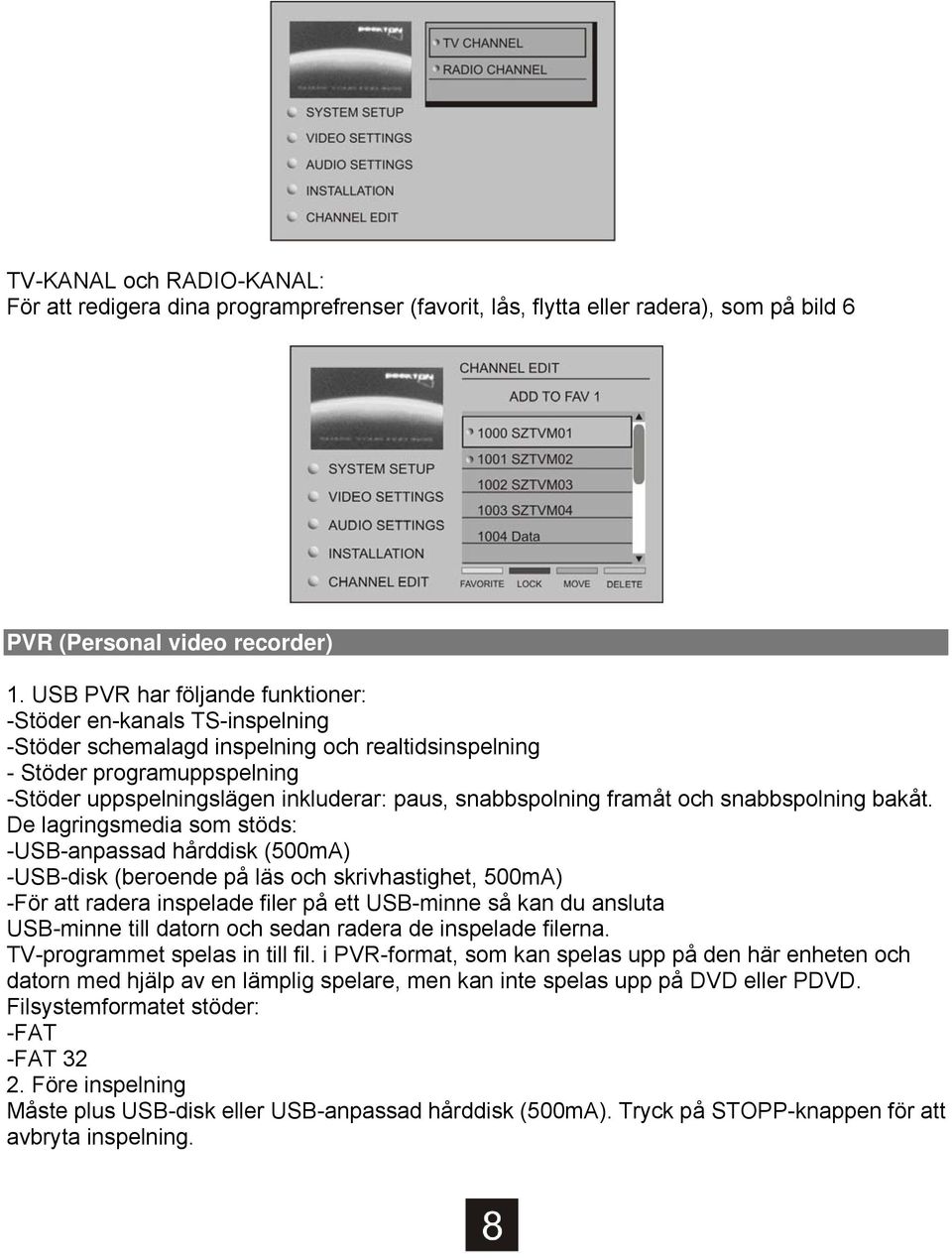

10 TV-KANAL och RADIO-KANAL: För att redigera dina programprefrenser (favorit, lås, flytta eller radera), som på bild 6 PVR (Personal video recorder) 1. USB PVR har följande funktioner: -Stöder en-kanals TS-inspelning -Stöder schemalagd inspelning och realtidsinspelning - Stöder programuppspelning -Stöder uppspelningslägen inkluderar: paus, snabbspolning framåt och snabbspolning bakåt. De lagringsmedia som stöds: -USB-anpassad hårddisk (500mA) -USB-disk (beroende på läs och skrivhastighet, 500mA) -För att radera inspelade filer på ett USB-minne så kan du ansluta USB-minne till datorn och sedan radera de inspelade filerna. TV-programmet spelas in till fil. i PVR-format, som kan spelas upp på den här enheten och datorn med hjälp av en lämplig spelare, men kan inte spelas upp på DVD eller PDVD. Filsystemformatet stöder: -FAT -FAT Före inspelning Måste plus USB-disk eller USB-anpassad hårddisk (500mA). Tryck på STOPP-knappen för att avbryta inspelning. 8

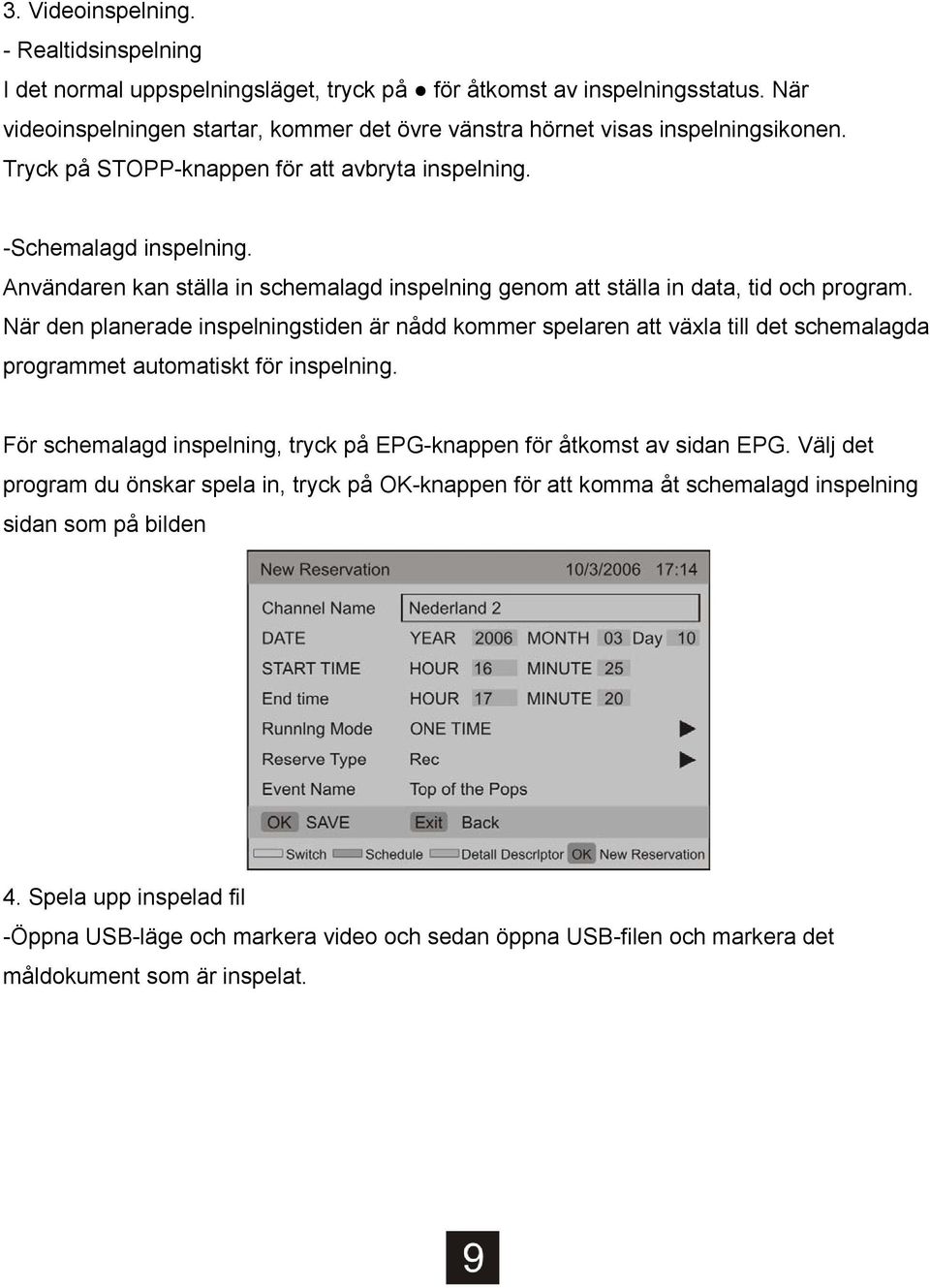

11 3. Videoinspelning. - Realtidsinspelning I det normal uppspelningsläget, tryck på för åtkomst av inspelningsstatus. När videoinspelningen startar, kommer det övre vänstra hörnet visas inspelningsikonen. Tryck på STOPP-knappen för att avbryta inspelning. -Schemalagd inspelning. Användaren kan ställa in schemalagd inspelning genom att ställa in data, tid och program. När den planerade inspelningstiden är nådd kommer spelaren att växla till det schemalagda programmet automatiskt för inspelning. För schemalagd inspelning, tryck på EPG-knappen för åtkomst av sidan EPG. Välj det program du önskar spela in, tryck på OK-knappen för att komma åt schemalagd inspelning sidan som på bilden 4. Spela upp inspelad fil -Öppna USB-läge och markera video och sedan öppna USB-filen och markera det måldokument som är inspelat.

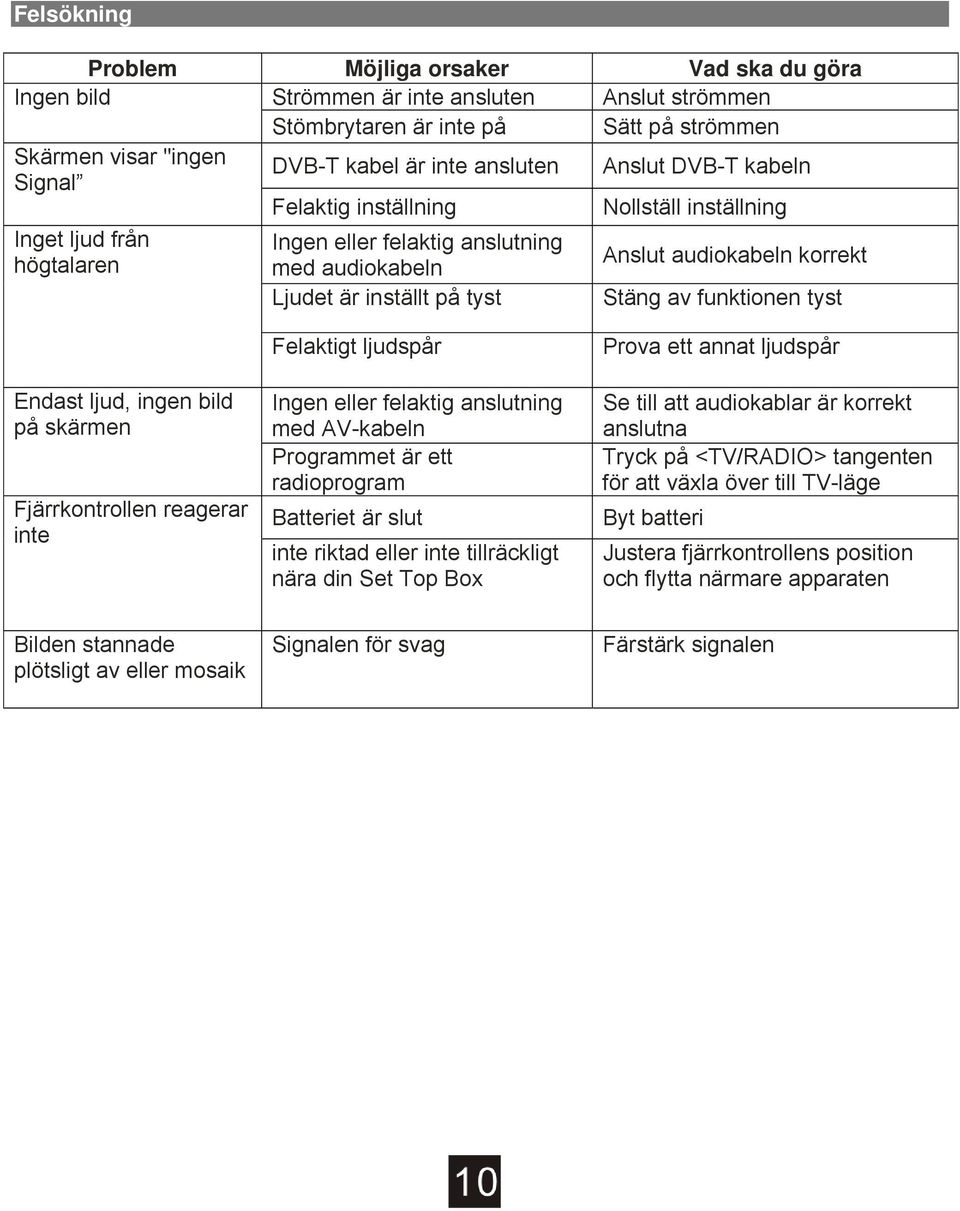

12 Felsökning Problem Möjliga orsaker Vad ska du göra Ingen bild Strömmen är inte ansluten Anslut strömmen Stömbrytaren är inte på Sätt på strömmen Skärmen visar "ingen Signal DVB-T kabel är inte ansluten Anslut DVB-T kabeln Felaktig inställning Nollställ inställning Inget ljud från Ingen eller felaktig anslutning högtalaren med audiokabeln Anslut audiokabeln korrekt Ljudet är inställt på tyst Stäng av funktionen tyst Endast ljud, ingen bild på skärmen Fjärrkontrollen reagerar inte Felaktigt ljudspår Ingen eller felaktig anslutning med AV-kabeln Programmet är ett radioprogram Batteriet är slut inte riktad eller inte tillräckligt nära din Set Top Box Prova ett annat ljudspår Se till att audiokablar är korrekt anslutna Tryck på <TV/RADIO> tangenten för att växla över till TV-läge Byt batteri Justera fjärrkontrollens position och flytta närmare apparaten Bilden stannade plötsligt av eller mosaik Signalen för svag Färstärk signalen

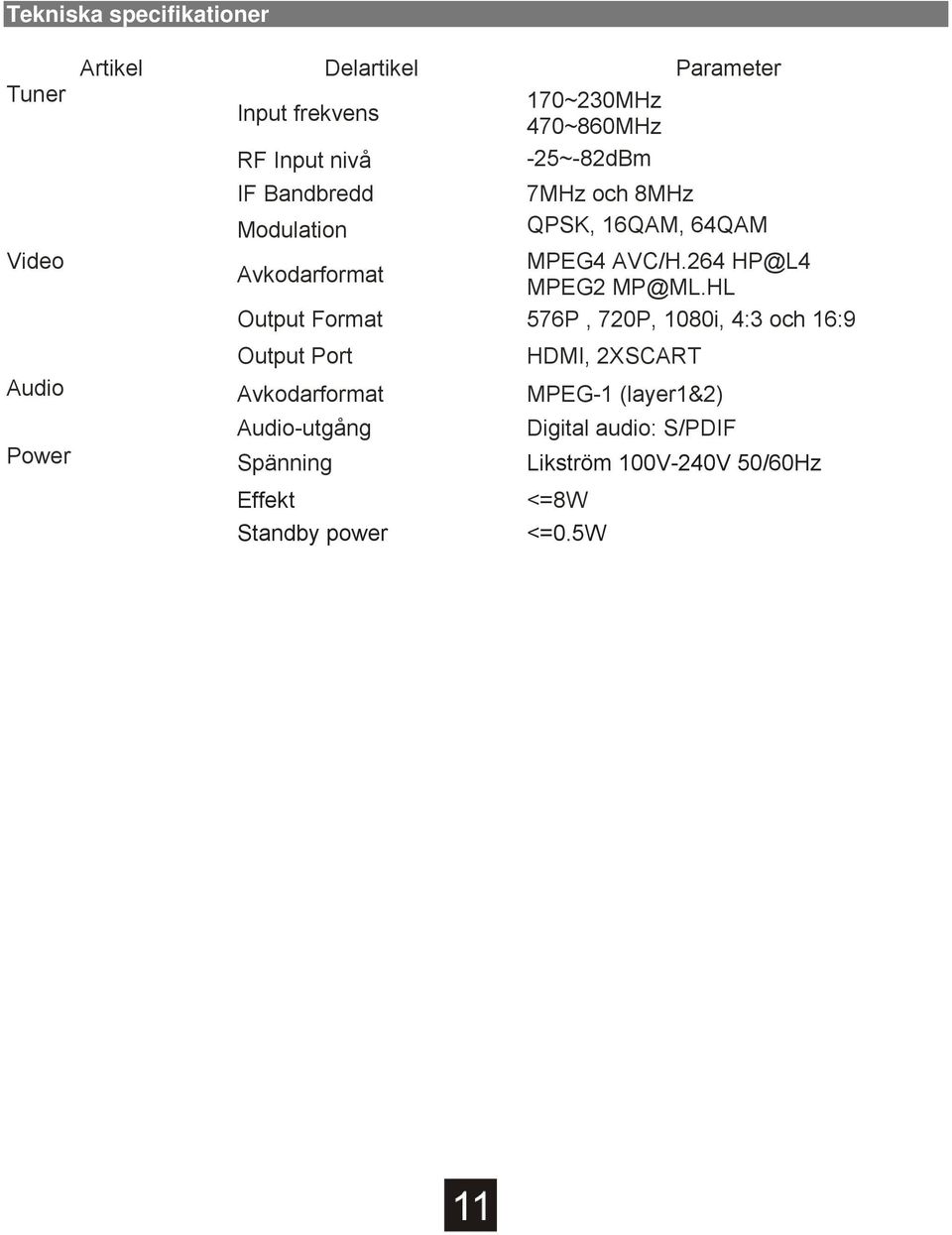

13 Tekniska specifikationer Tuner Video Audio Power Artikel Delartikel Parameter Input frekvens 170~230MHz 470~860MHz RF Input nivå -25~-82dBm IF Bandbredd 7MHz och 8MHz Modulation QPSK, 16QAM, 64QAM Avkodarformat MPEG4 AVC/H.264 MPEG2 Output Format 576P, 720P, 1080i, 4:3 och 16:9 Output Port Avkodarformat Audio-utgång Spänning Effekt Standby power HDMI, 2XSCART MPEG-1 (layer1&2) Digital audio: S/PDIF Likström 100V-240V 50/60Hz <=8W <=0.5W
