1 Clan & Plurio LED Belysning som skapar harmoni på gator och i bostadsområden

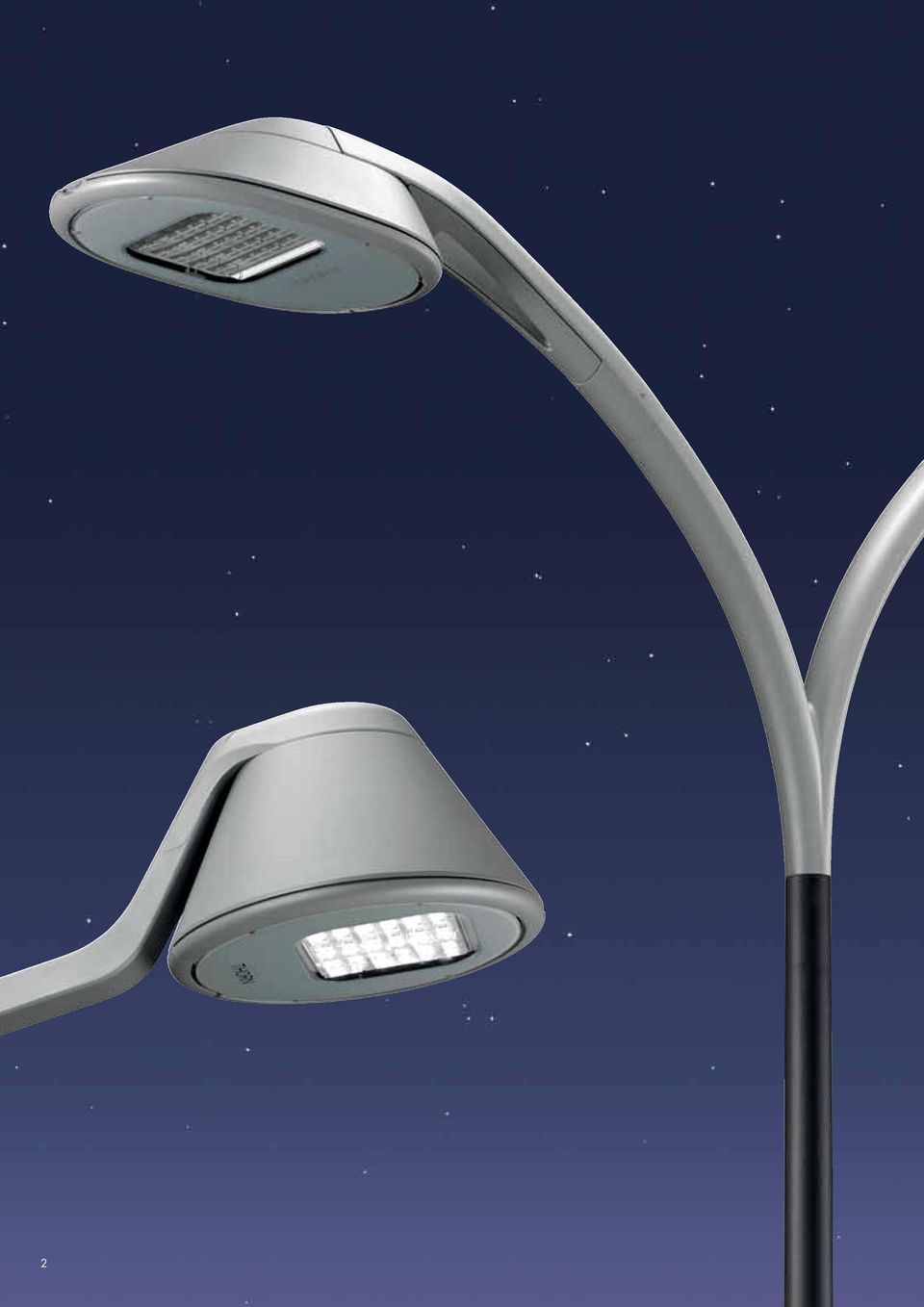

2 2

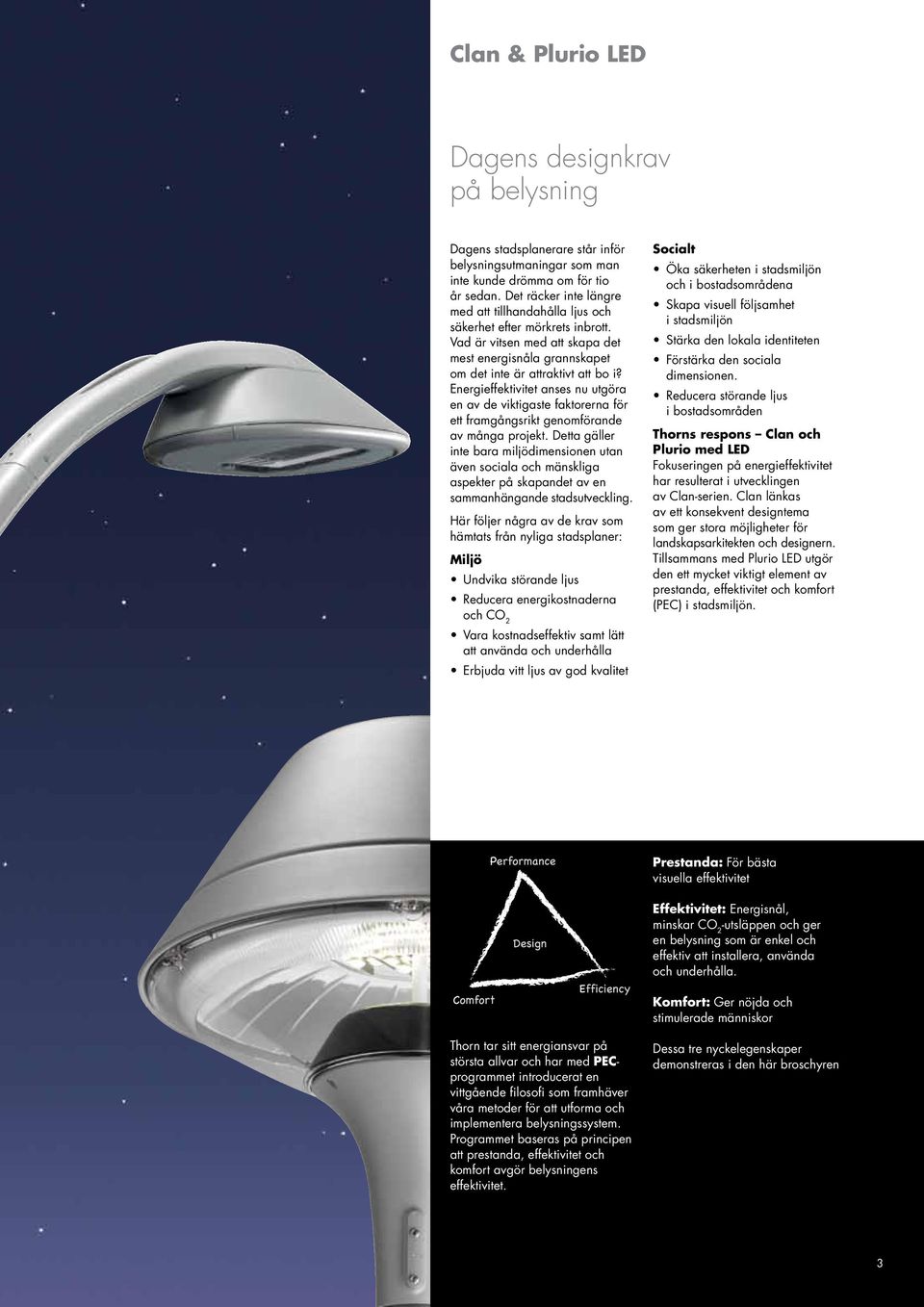

3 Clan & Plurio LED Dagens designkrav på belysning Dagens stadsplanerare står inför belysningsutmaningar som man inte kunde drömma om för tio år sedan. Det räcker inte längre med att tillhandahålla ljus och säkerhet efter mörkrets inbrott. Vad är vitsen med att skapa det mest energisnåla grannskapet om det inte är attraktivt att bo i? Energieffektivitet anses nu utgöra en av de viktigaste faktorerna för ett framgångsrikt genomförande av många projekt. Detta gäller inte bara miljödimensionen utan även sociala och mänskliga aspekter på skapandet av en sammanhängande stadsutveckling. Här följer några av de krav som hämtats från nyliga stadsplaner: Miljö Undvika störande ljus Reducera energikostnaderna och CO 2 Vara kostnadseffektiv samt lätt att använda och underhålla Erbjuda vitt ljus av god kvalitet Socialt Öka säkerheten i stadsmiljön och i bostadsområdena Skapa visuell följsamhet i stadsmiljön Stärka den lokala identiteten Förstärka den sociala dimensionen. Reducera störande ljus i bostadsområden Thorns respons Clan och Plurio med LED Fokuseringen på energieffektivitet har resulterat i utvecklingen av Clan-serien. Clan länkas av ett konsekvent designtema som ger stora möjligheter för landskapsarkitekten och designern. Tillsammans med Plurio LED utgör den ett mycket viktigt element av prestanda, effektivitet och komfort (PEC) i stadsmiljön. Prestanda: För bästa visuella effektivitet Effektivitet: Energisnål, minskar CO 2 -utsläppen och ger en belysning som är enkel och effektiv att installera, använda och underhålla. Komfort: Ger nöjda och stimulerade människor Thorn tar sitt energiansvar på största allvar och har med PECprogrammet introducerat en vittgående filosofi som framhäver våra metoder för att utforma och implementera belysningssystem. Programmet baseras på principen att prestanda, effektivitet och komfort avgör belysningens effektivitet. Dessa tre nyckelegenskaper demonstreras i den här broschyren 3

4 SKAPA EN NATTLIG IDENTITET FÅ TRÅNGA STADSMILJÖER ATT SE MER INBJUDANDE UT MED CLAN VISAR RIKTNINGEN OCH SKAPAR RÄTT MILJÖ 4

5 En global metod som framhäver stadsmiljön En stadsbelysning kan i vissa fall jämföras med en musikalisk komposition. Det handlar om inbördes överensstämmande toner, former, rytmik och harmoni. De kan vara långsamma, enkla eller komplexa. Clan C med väggarm Deco Närbild av arm Tidigare har planerare och arkitekter åtnjutit stor valfrihet vad gäller val av fasader och markinfällda belysningsstilar, men utbudet av tillhörande fästen och armaturer har varit begränsat och föga tilltalande. Med Clan kan designern åstadkomma en helt integrerad design och en koordinerad belysningslösning. Användningen av Clan C LED, som är monterad med väggfästet Deco innebär att gatorna belyses enhetligt och diskret. Armaturerna, som inte skapar spilljus uppåt eller bakåt, ger en perfekt ljusfördelning som får både fotgängare och säkerhetskameror att känna igen/registrera ansikten. Den infällda armaturen Mica och strålkastaren Milo tillför det allmänna omgivande ljuset en ökad visuell attraktion och bidrar starkt till gatans atmosfär. Så oavsett vilka krav du har på stadsbelysningens utformning, visar olika kombinationer av Clan- och andra Thorn-serier vägen mot en lugn och hemtrevlig atmosfär. Clan C LED, 3000 lm, 39W street Andra produkter som används: Mica på marken, och Milo som belyser nischen i fasaden. 5

6 TA KONTROLL AV DIN INSTALLATION LJUSREGLERING ÄR STANDARD FÖR KONVENTIONELLA LJUSKÄLLOR OCH LED MED LED 50 % LJUSREGLERING = 50 % BELYSNINGSNIVÅ = 50 % SPARAD ENERGI 6

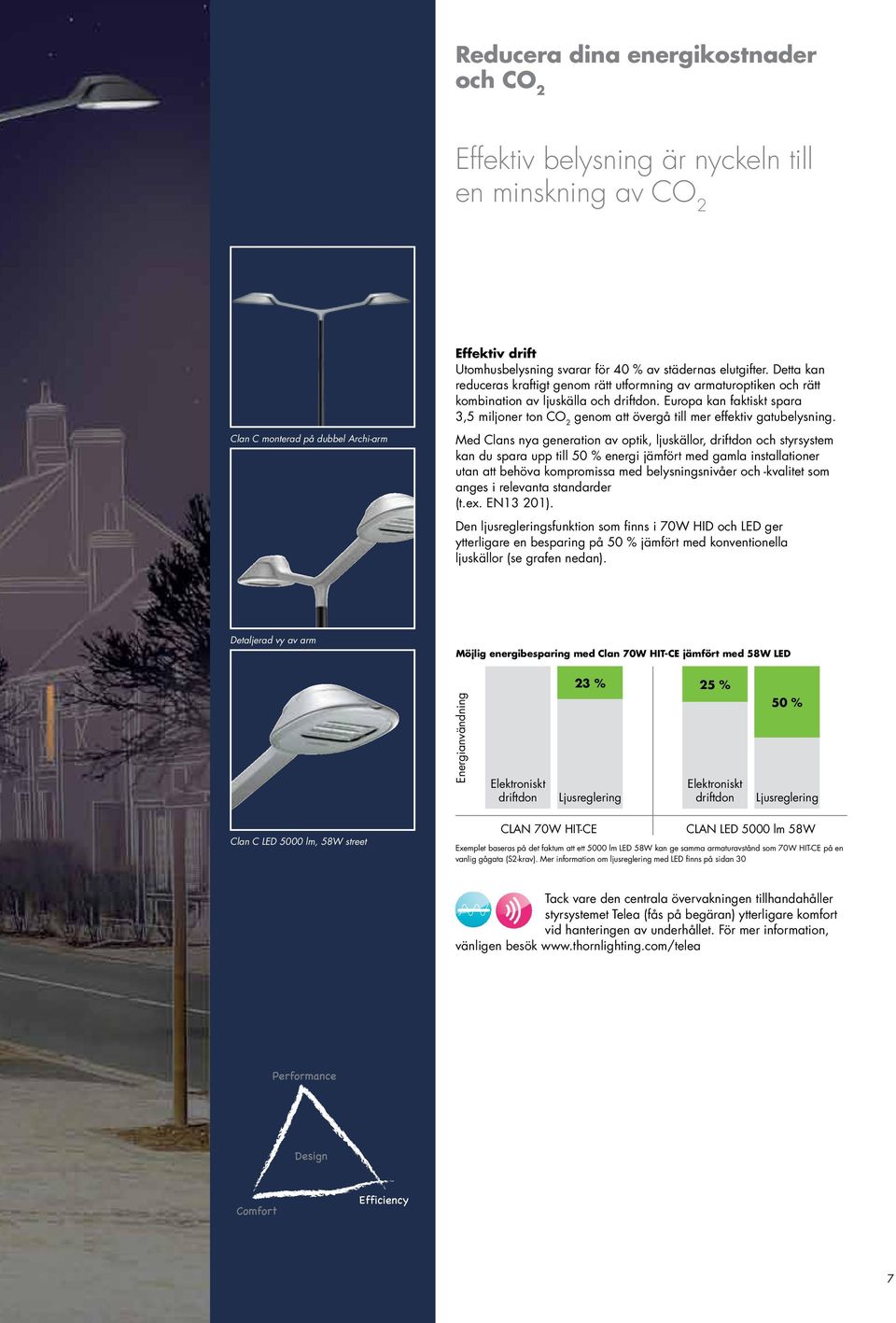

7 Reducera dina energikostnader och CO 2 Effektiv belysning är nyckeln till en minskning av CO 2 Effektiv drift Utomhusbelysning svarar för 40 % av städernas elutgifter. Detta kan reduceras kraftigt genom rätt utformning av armaturoptiken och rätt kombination av ljuskälla och driftdon. Europa kan faktiskt spara 3,5 miljoner ton CO 2 genom att övergå till mer effektiv gatubelysning. Clan C monterad på dubbel Archi-arm Med Clans nya generation av optik, ljuskällor, driftdon och styrsystem kan du spara upp till 50 % energi jämfört med gamla installationer utan att behöva kompromissa med belysningsnivåer och -kvalitet som anges i relevanta standarder (t.ex. EN13 201). Den ljusregleringsfunktion som finns i 70W HID och LED ger ytterligare en besparing på 50 % jämfört med konventionella ljuskällor (se grafen nedan). Detaljerad vy av arm Möjlig energibesparing med Clan 70W HIT-CE jämfört med 58W LED 23 % 25 % Energianvändning Elektroniskt driftdon Ljusreglering Elektroniskt driftdon 50 % Ljusreglering Clan C LED 5000 lm, 58W street CLAN 70W HIT-CE CLAN LED 5000 lm 58W Exemplet baseras på det faktum att ett 5000 lm LED 58W kan ge samma armaturavstånd som 70W HIT-CE på en vanlig gågata (S2-krav). Mer information om ljusreglering med LED finns på sidan 30 Tack vare den centrala övervakningen tillhandahåller styrsystemet Telea (fås på begäran) ytterligare komfort vid hanteringen av underhållet. För mer information, vänligen besök 7

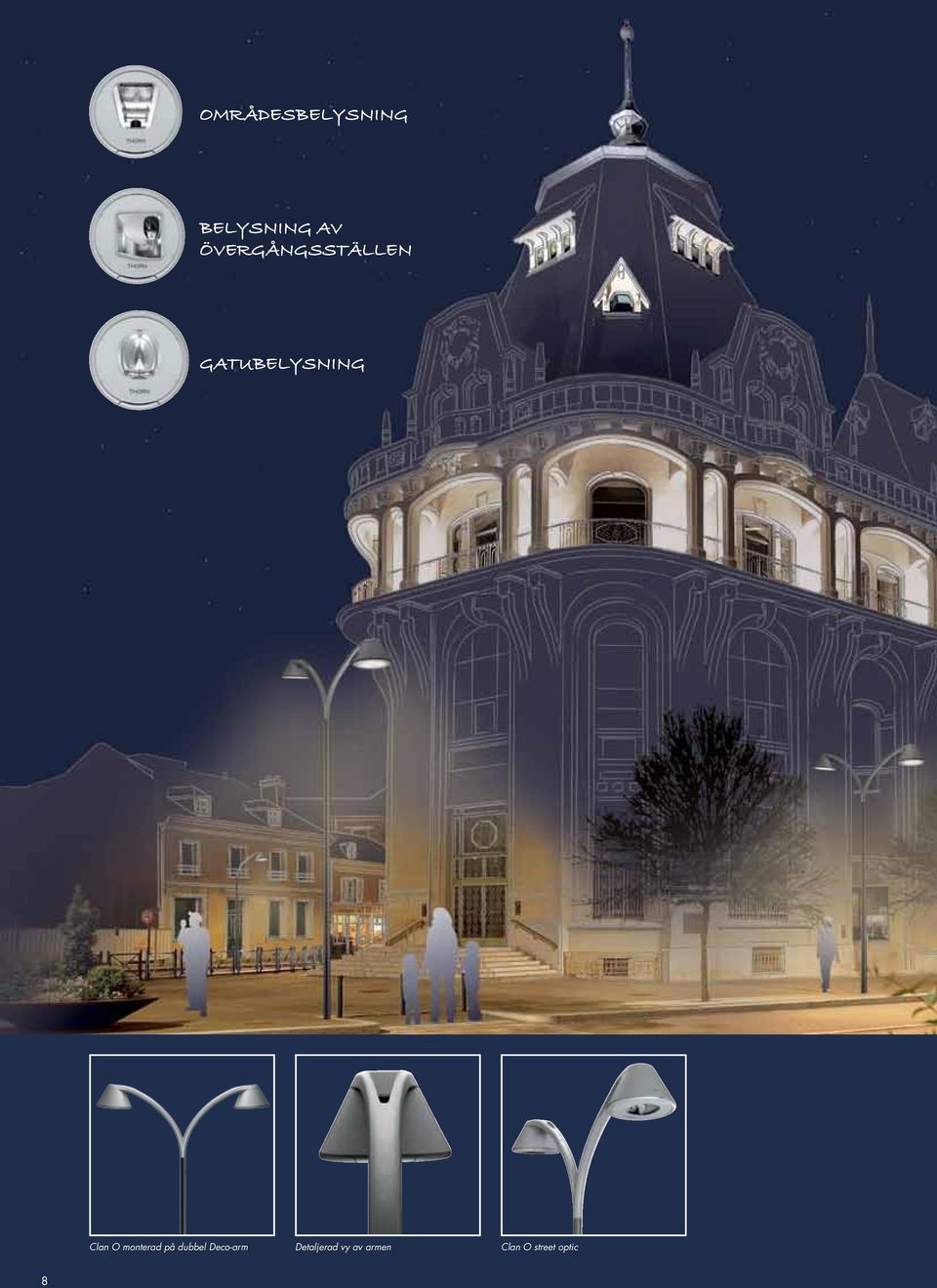

8 OMRÅDESBELYSNING BELYSNING AV ÖVERGÅNGSSTÄLLEN GATUBELYSNING Clan O monterad på dubbel Deco-arm Detaljerad vy av armen Clan O street optic 8

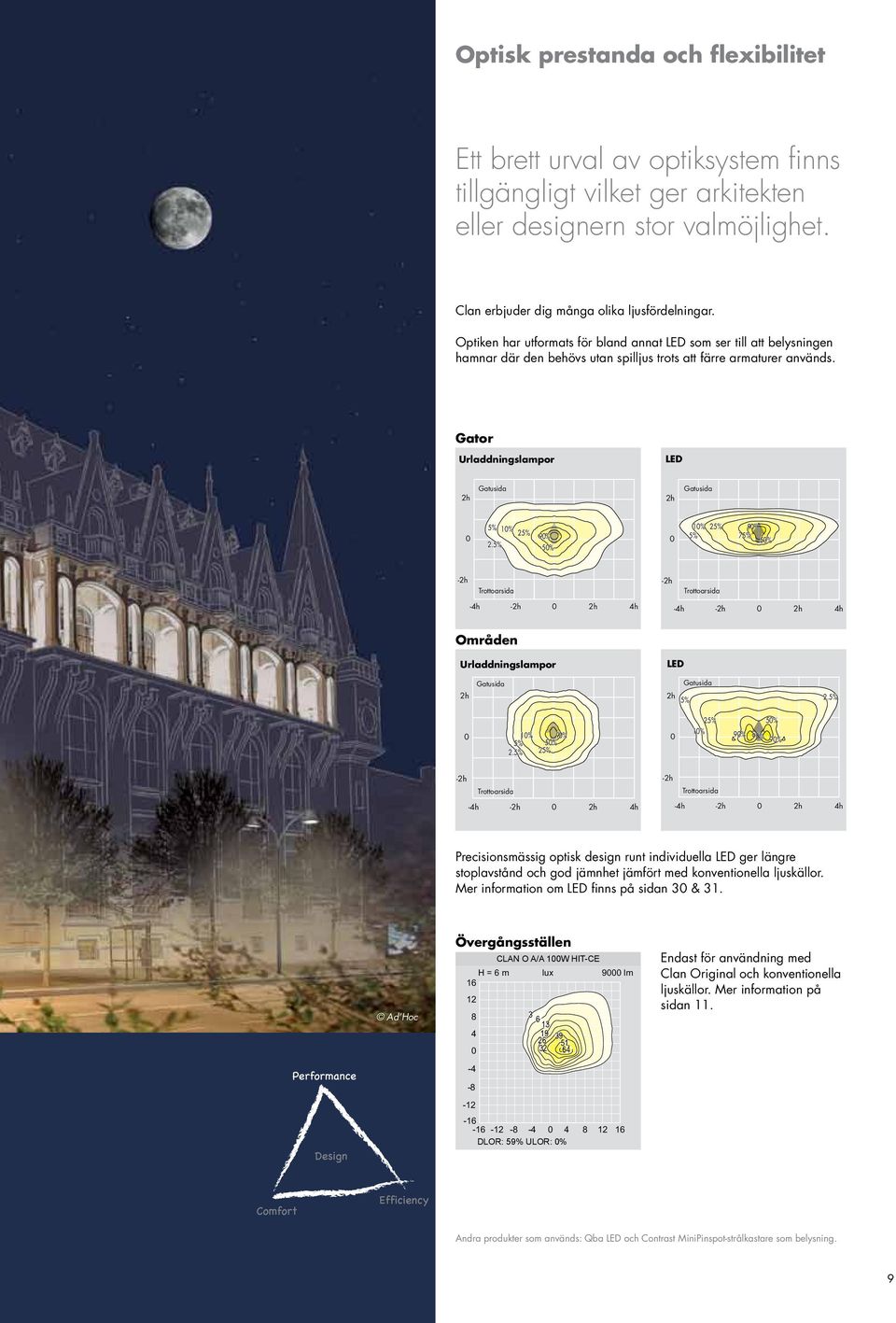

9 Optisk prestanda och flexibilitet Ett brett urval av optiksystem finns tillgängligt vilket ger arkitekten eller designern stor valmöjlighet. Clan erbjuder dig många olika ljusfördelningar. Optiken har utformats för bland annat LED som ser till att belysningen hamnar där den behövs utan spilljus trots att färre armaturer används. Gator Urladdningslampor LED 2h Gatusida 2h Gatusida 0 5% 10% 25% 90% 2.5% 50% 0 10% 25% 90% 5% 75% 50% -2h Trottoarsida -2h Trottoarsida -4h -2h 0 2h 4h Områden Urladdningslampor -4h LED Lm/Watt : ULOR : 0% -2h 0 2h 4h Gatusida Gatusida 2h 2h 5% 2.5% 0 10% 90% 5% 2.5% 25% 50% 0 25% 50% 10% 90% 90% 90% -2h -4h Trottoarsida Lm/Watt : ULOR : 0% -2h 0 2h 4h -2h -4h Trottoarsida Lm/Watt : ULOR : 0% -2h 0 2h 4h Precisionsmässig optisk design runt individuella LED ger längre stoplavstånd och god jämnhet jämfört med konventionella ljuskällor. Mer information om LED finns på sidan 30 & 31. Ad Hoc Övergångsställen H = 6 m lux 9000 lm CLAN O A/A 100W HIT-CE DLOR: 59% ULOR: 0% Endast för användning med Clan Original och konventionella ljuskällor. Mer information på sidan 11. Andra produkter som används: Qba LED och Contrast MiniPinspot-strålkastare som belysning. 9

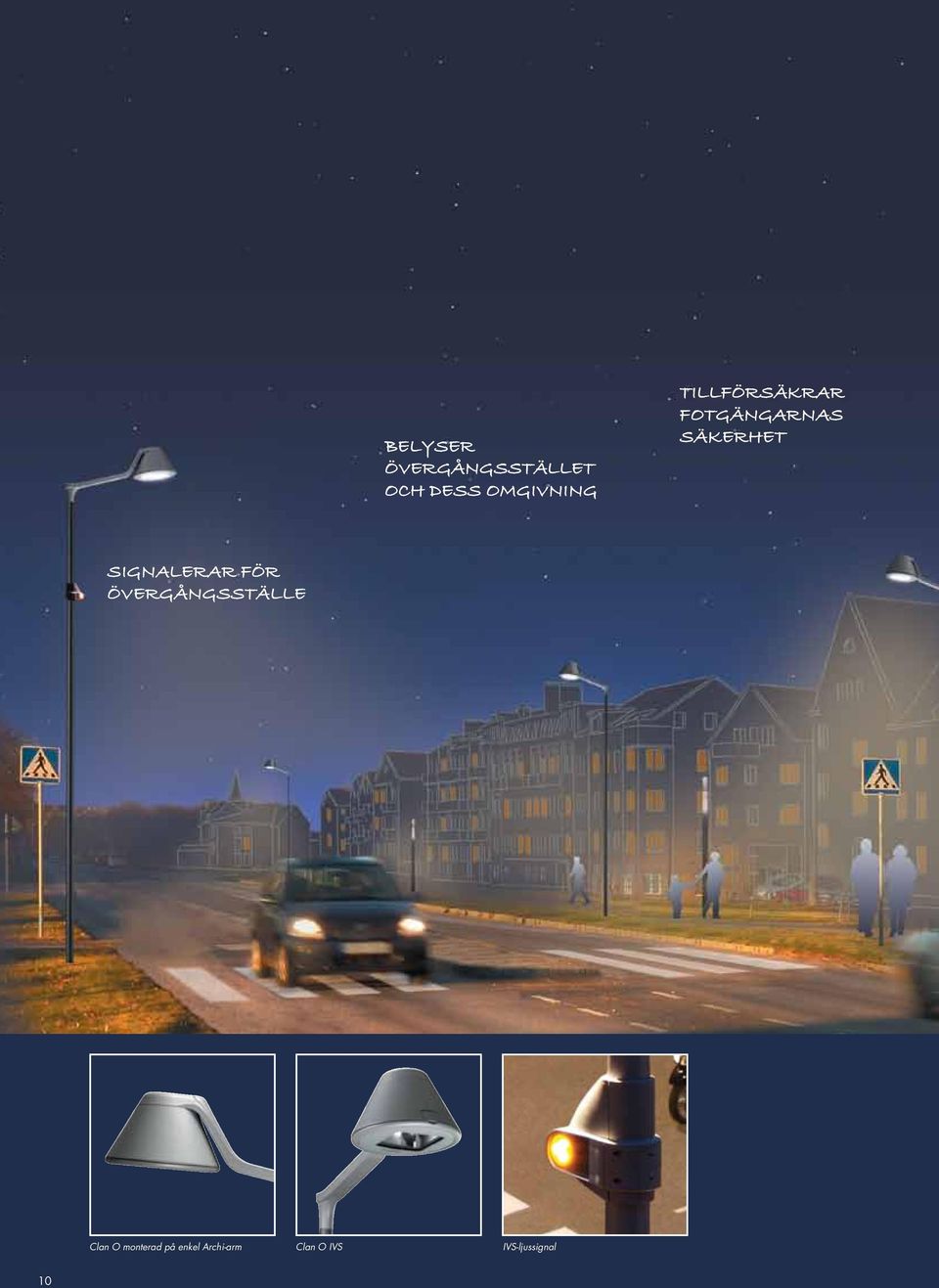

10 BELYSER ÖVERGÅNGSSTÄLLET OCH DESS OMGIVNING TILLFÖRSÄKRAR FOTGÄNGARNAS SÄKERHET SIGNALERAR FÖR ÖVERGÅNGSSTÄLLE Clan O monterad på enkel Archi-arm Clan O IVS IVS-ljussignal 10

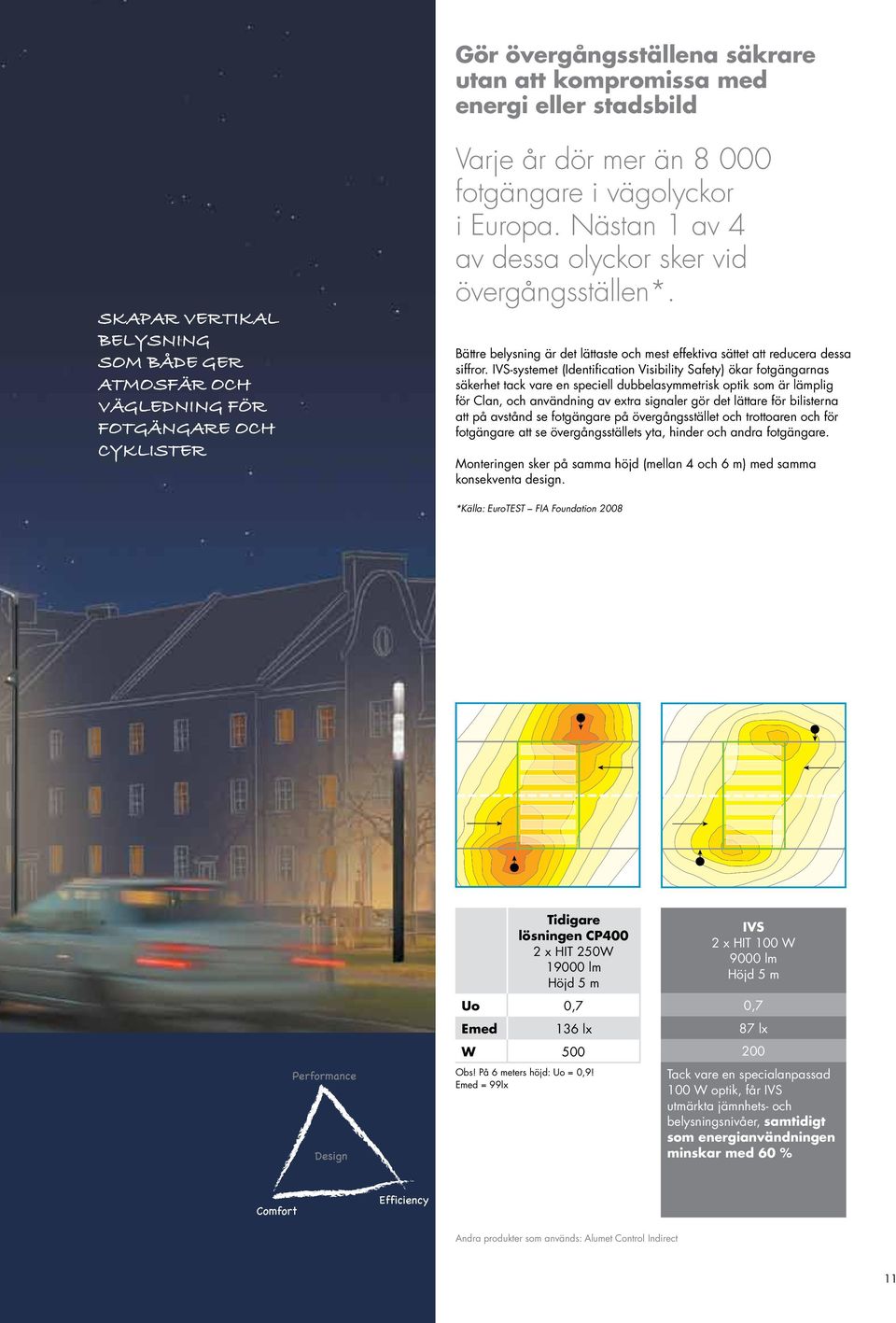

11 Gör övergångsställena säkrare utan att kompromissa med energi eller stadsbild SKAPAR VERTIKAL BELYSNING SOM BÅDE GER ATMOSFÄR OCH VÄGLEDNING FÖR FOTGÄNGARE OCH CYKLISTER Varje år dör mer än fotgängare i vägolyckor i Europa. Nästan 1 av 4 av dessa olyckor sker vid övergångsställen*. Bättre belysning är det lättaste och mest effektiva sättet att reducera dessa siffror. IVS-systemet (Identification Visibility Safety) ökar fotgängarnas säkerhet tack vare en speciell dubbelasymmetrisk optik som är lämplig för Clan, och användning av extra signaler gör det lättare för bilisterna att på avstånd se fotgängare på övergångsstället och trottoaren och för fotgängare att se övergångsställets yta, hinder och andra fotgängare. Monteringen sker på samma höjd (mellan 4 och 6 m) med samma konsekventa design. *Källa: EuroTEST FIA Foundation ,0-300,0 260,0-280,0 240,0-260,0 220,0-240,0 200,0-220,0 180,0-200,0 160,0-180,0 140,0-160,0 120,0-140,0 100,0-120,0 80,0-100,0 60,0-80,0 40,0-60,0 20,0-40,0 0,0-20,0 280,0-300,0 260,0-280,0 240,0-260,0 220,0-240,0 200,0-220,0 180,0-200,0 160,0-180,0 140,0-160,0 120,0-140,0 100,0-120,0 80,0-100,0 60,0-80,0 40,0-60,0 20,0-40,0 0,0-20,0 Tidigare lösningen CP400 2 x HIT 250W lm Höjd 5 m Uo 0,7 Emed 136 lx W 500 Obs! På 6 meters höjd: Uo = 0,9! Emed = 99lx IVS 2 x HIT 100 W 9000 lm Höjd 5 m 0,7 87 lx 200 Tack vare en specialanpassad 100 W optik, får IVS utmärkta jämnhets- och belysningsnivåer, samtidigt som energianvändningen minskar med 60 % Andra produkter som används: Alumet Control Indirect 11

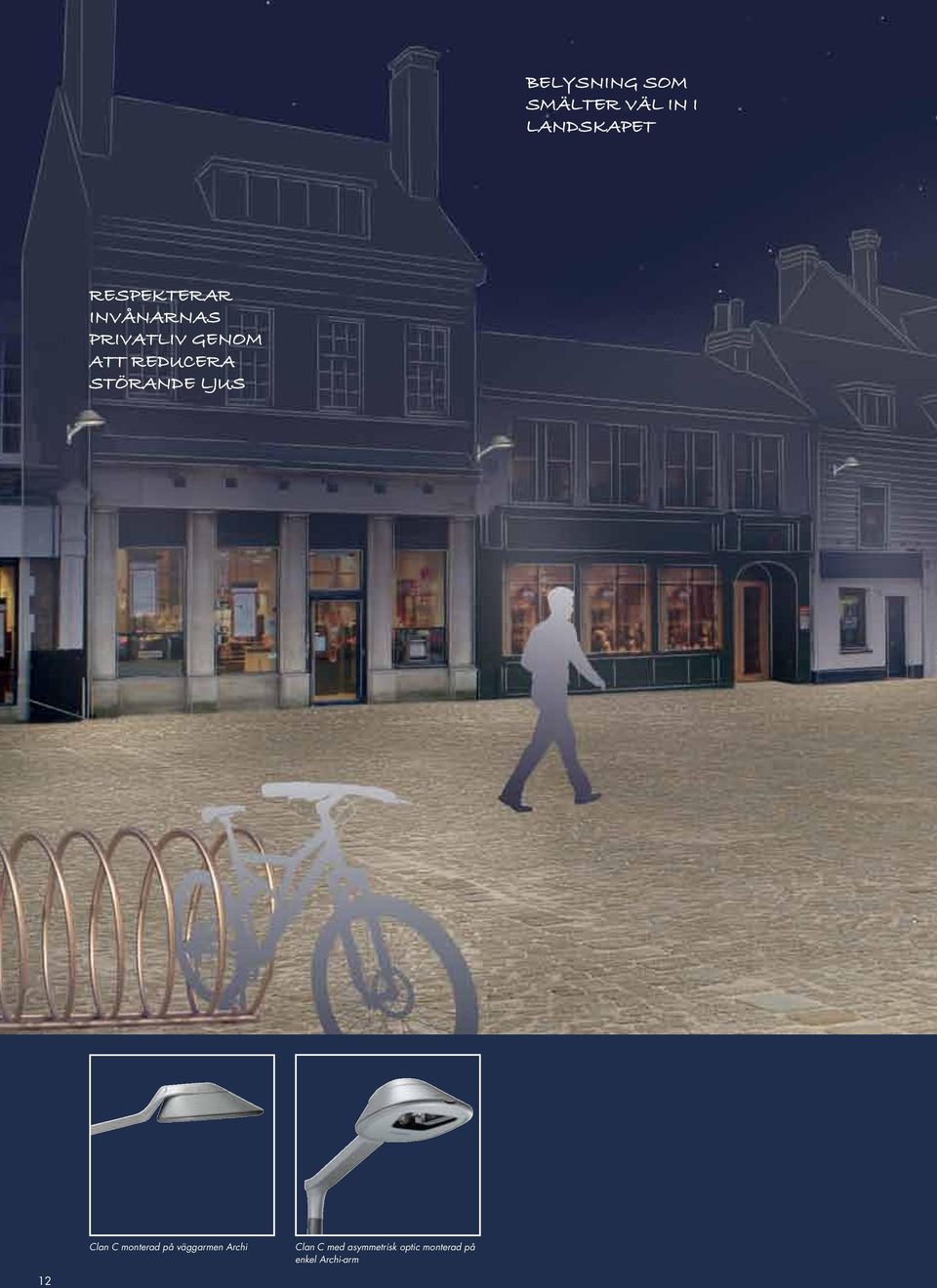

12 BELYSNING SOM SMÄLTER VÄL IN I LANDSKAPET RESPEKTERAR INVÅNARNAS PRIVATLIV GENOM ATT REDUCERA STÖRANDE LJUS Clan C monterad på väggarmen Archi Clan C med asymmetrisk optic monterad på enkel Archi-arm 12

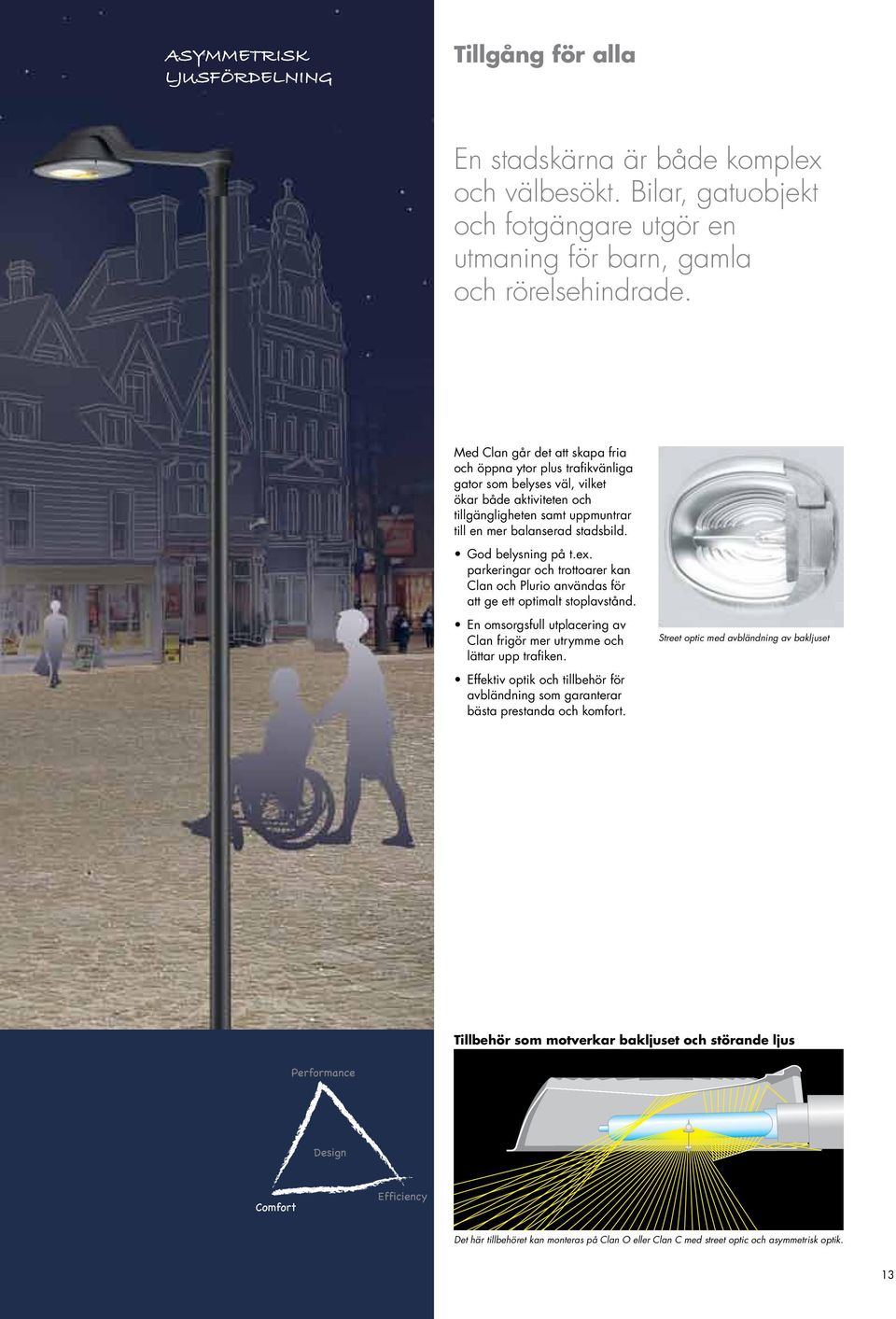

13 ASYMMETRISK LJUSFÖRDELNING Tillgång för alla En stadskärna är både komplex och välbesökt. Bilar, gatuobjekt och fotgängare utgör en utmaning för barn, gamla och rörelsehindrade. Med Clan går det att skapa fria och öppna ytor plus trafikvänliga gator som belyses väl, vilket ökar både aktiviteten och tillgängligheten samt uppmuntrar till en mer balanserad stadsbild. God belysning på t.ex. parkeringar och trottoarer kan Clan och Plurio användas för att ge ett optimalt stoplavstånd. En omsorgsfull utplacering av Clan frigör mer utrymme och lättar upp trafiken. Street optic med avbländning av bakljuset Effektiv optik och tillbehör för avbländning som garanterar bästa prestanda och komfort. Tillbehör som motverkar bakljuset och störande ljus Det här tillbehöret kan monteras på Clan O eller Clan C med street optic och asymmetrisk optik. 13

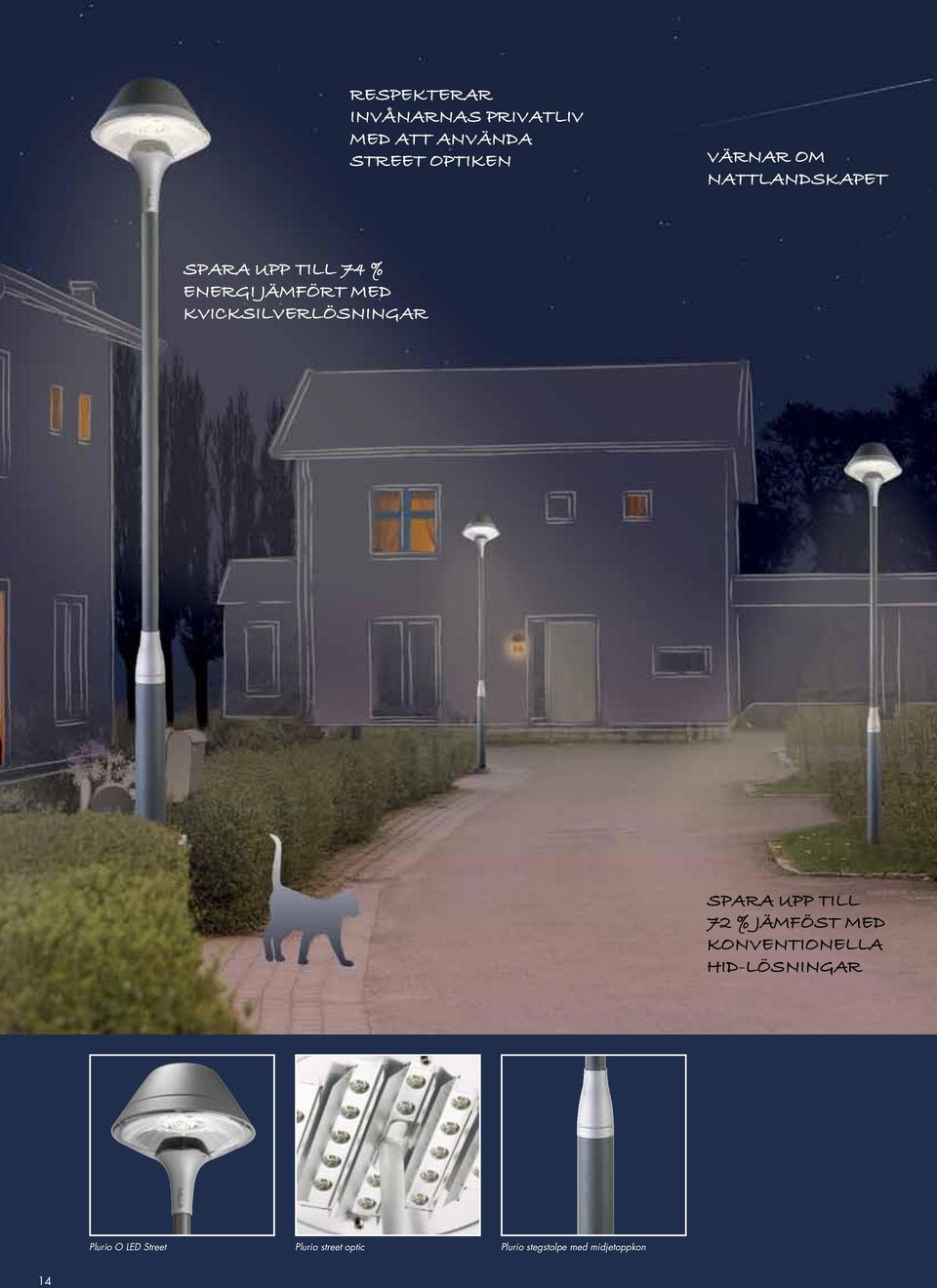

14 RESPEKTERAR INVÅNARNAS PRIVATLIV MED ATT ANVÄNDA STREET OPTIKEN VÄRNAR OM NATTLANDSKAPET SPARA UPP TILL 74 % ENERGI JÄMFÖRT MED KVICKSILVERLÖSNINGAR SPARA UPP TILL 72 % JÄMFÖST MED KONVENTIONELLA HID-LÖSNINGAR Plurio O LED Street Plurio street optic Plurio stegstolpe med midjetoppkon 14

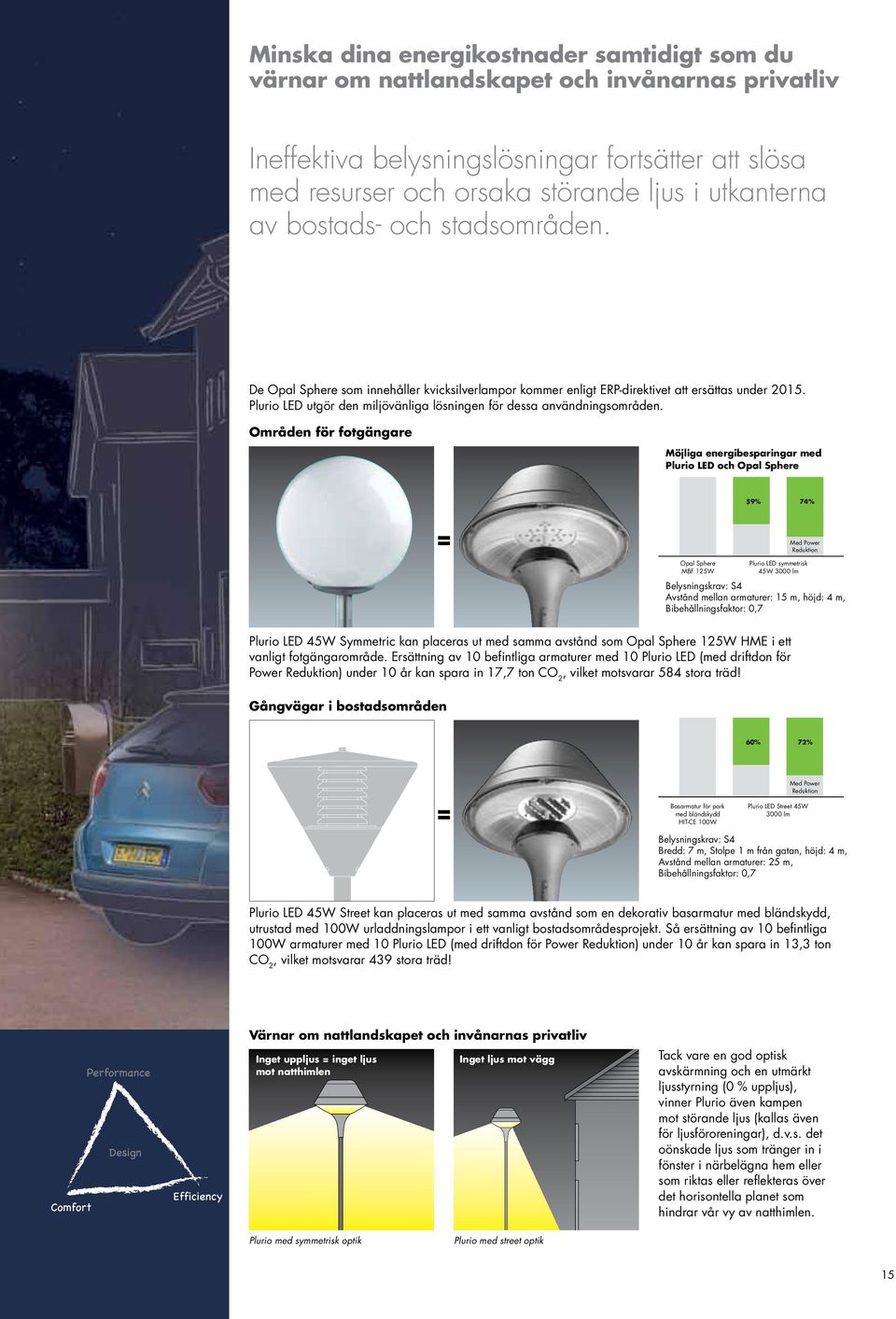

15 Minska dina energikostnader samtidigt som du värnar om nattlandskapet och invånarnas privatliv Ineffektiva belysningslösningar fortsätter att slösa med resurser och orsaka störande ljus i utkanterna av bostads- och stadsområden. De Opal Sphere som innehåller kvicksilverlampor kommer enligt ERP-direktivet att ersättas under Plurio LED utgör den miljövänliga lösningen för dessa användningsområden. Områden för fotgängare Möjliga energibesparingar med Plurio LED och Opal Sphere 59% 74% = Med Power Reduktion Opal Sphere MBF 125W Plurio LED symmetrisk 45W 3000 lm Belysningskrav: S4 Avstånd mellan armaturer: 15 m, höjd: 4 m, Bibehållningsfaktor: 0,7 Plurio LED 45W Symmetric kan placeras ut med samma avstånd som Opal Sphere 125W HME i ett vanligt fotgängarområde. Ersättning av 10 befintliga armaturer med 10 Plurio LED (med driftdon för Power Reduktion) under 10 år kan spara in 17,7 ton CO 2, vilket motsvarar 584 stora träd! Gångvägar i bostadsområden 60% 72% = Basarmatur för park med bländskydd HIT-CE 100W Med Power Reduktion Plurio LED Street 45W 3000 lm Belysningskrav: S4 Bredd: 7 m, Stolpe 1 m från gatan, höjd: 4 m, Avstånd mellan armaturer: 25 m, Bibehållningsfaktor: 0,7 Plurio LED 45W Street kan placeras ut med samma avstånd som en dekorativ basarmatur med bländskydd, utrustad med 100W urladdningslampor i ett vanligt bostadsområdesprojekt. Så ersättning av 10 befintliga 100W armaturer med 10 Plurio LED (med driftdon för Power Reduktion) under 10 år kan spara in 13,3 ton CO 2, vilket motsvarar 439 stora träd! Värnar om nattlandskapet och invånarnas privatliv Inget uppljus = inget ljus mot natthimlen Inget ljus mot vägg Tack vare en god optisk avskärmning och en utmärkt ljusstyrning (0 % uppljus), vinner Plurio även kampen mot störande ljus (kallas även för ljusföroreningar), d.v.s. det oönskade ljus som tränger in i fönster i närbelägna hem eller som riktas eller reflekteras över det horisontella planet som hindrar vår vy av natthimlen. Plurio med symmetrisk optik Plurio med street optik 15

16 ARMATURER FÖR MÅNGA ANVÄNDNINGSOMRÅDEN 6 m 5 m 4 m 3 m 2 m 1 m Clan c Archi Alumet Control Direct Clan C Archi Plurio LED Clan o deco E/FACT MICA 16

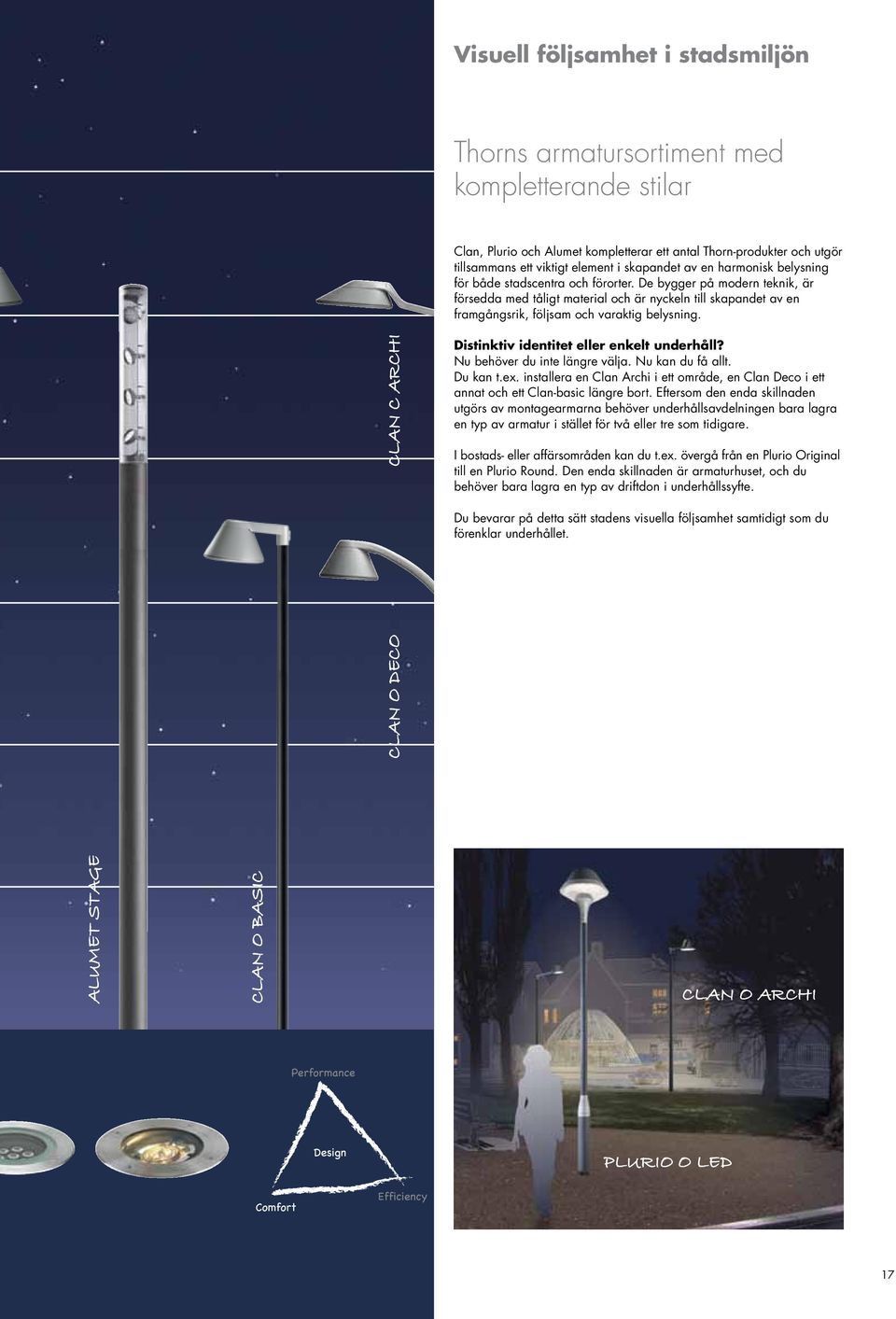

17 Visuell följsamhet i stadsmiljön Thorns armatursortiment med kompletterande stilar Clan, Plurio och Alumet kompletterar ett antal Thorn-produkter och utgör tillsammans ett viktigt element i skapandet av en harmonisk belysning för både stadscentra och förorter. De bygger på modern teknik, är försedda med tåligt material och är nyckeln till skapandet av en framgångsrik, följsam och varaktig belysning. Clan O DECO Clan C Archi Distinktiv identitet eller enkelt underhåll? Nu behöver du inte längre välja. Nu kan du få allt. Du kan t.ex. installera en Clan Archi i ett område, en Clan Deco i ett annat och ett Clan-basic längre bort. Eftersom den enda skillnaden utgörs av montagearmarna behöver underhållsavdelningen bara lagra en typ av armatur i stället för två eller tre som tidigare. I bostads- eller affärsområden kan du t.ex. övergå från en Plurio Original till en Plurio Round. Den enda skillnaden är armaturhuset, och du behöver bara lagra en typ av driftdon i underhållssyfte. Du bevarar på detta sätt stadens visuella följsamhet samtidigt som du förenklar underhållet. ALUMET STAGE Clan O basic CLAN O ARCHI PLURIO O LED 17

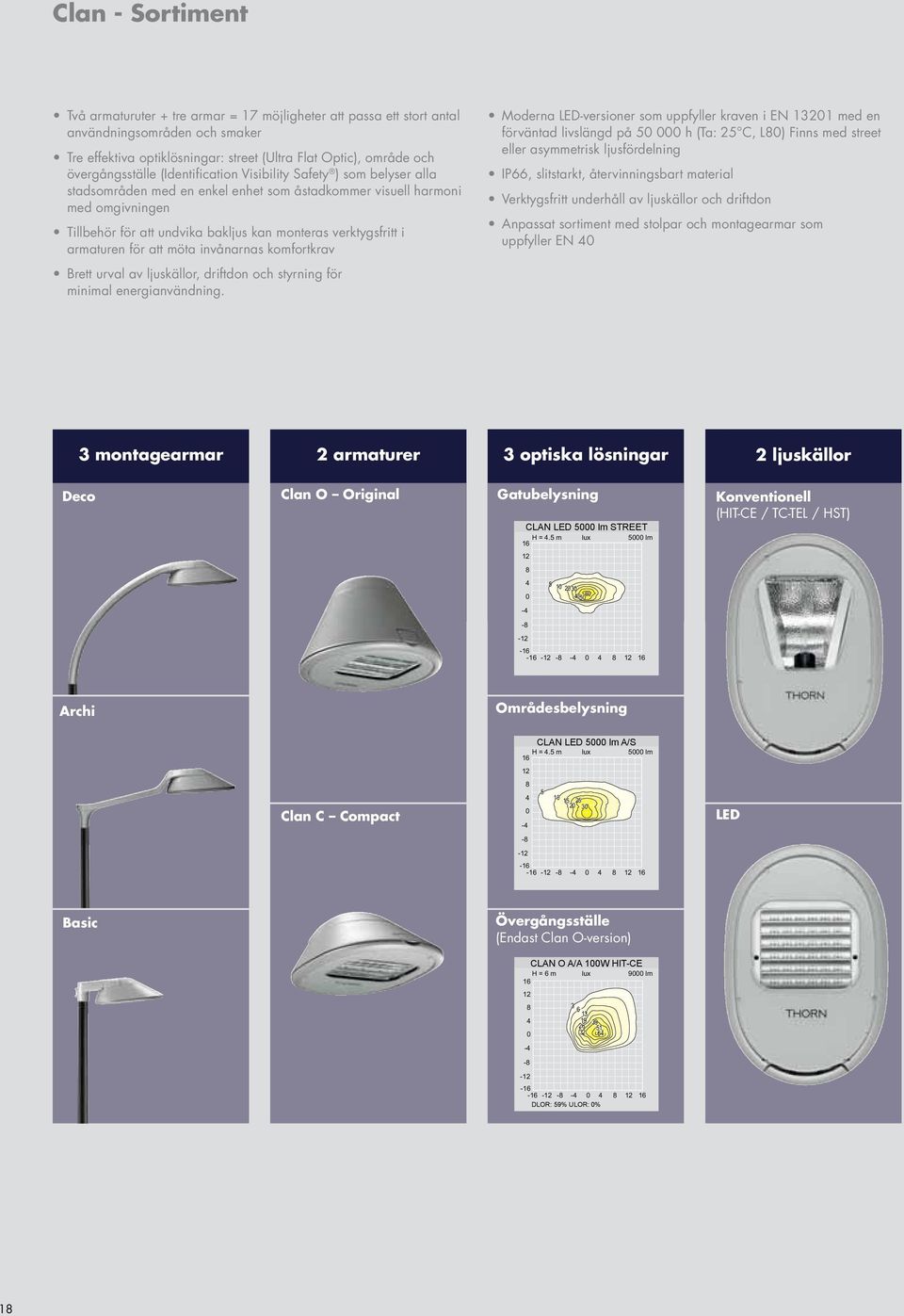

18 Clan - Sortiment Två armaturuter + tre armar = 17 möjligheter att passa ett stort antal användningsområden och smaker Tre effektiva optiklösningar: street (Ultra Flat Optic), område och övergångsställe (Identification Visibility Safety ) som belyser alla stadsområden med en enkel enhet som åstadkommer visuell harmoni med omgivningen Tillbehör för att undvika bakljus kan monteras verktygsfritt i armaturen för att möta invånarnas komfortkrav Brett urval av ljuskällor, driftdon och styrning för minimal energianvändning. Moderna LED-versioner som uppfyller kraven i EN med en förväntad livslängd på h (Ta: 25 C, L80) Finns med street eller asymmetrisk ljusfördelning IP66, slitstarkt, återvinningsbart material Verktygsfritt underhåll av ljuskällor och driftdon Anpassat sortiment med stolpar och montagearmar som uppfyller EN 40 3 montagearmar 2 armaturer 3 optiska lösningar 2 ljuskällor Deco Clan O Original Gatubelysning CLAN LED 5000 lm STREET H = 4.5 m lux 5000 lm 16 Konventionell (HIT-CE / TC-TEL / HST) Archi Områdesbelysning CLAN LED 5000 lm A/S H = 4.5 m lux 5000 lm Clan C Compact LED Basic Övergångsställe (Endast Clan O-version) CLAN O A/A 100W HIT-CE H = 6 m lux 9000 lm DLOR: 59% ULOR: 0% 18

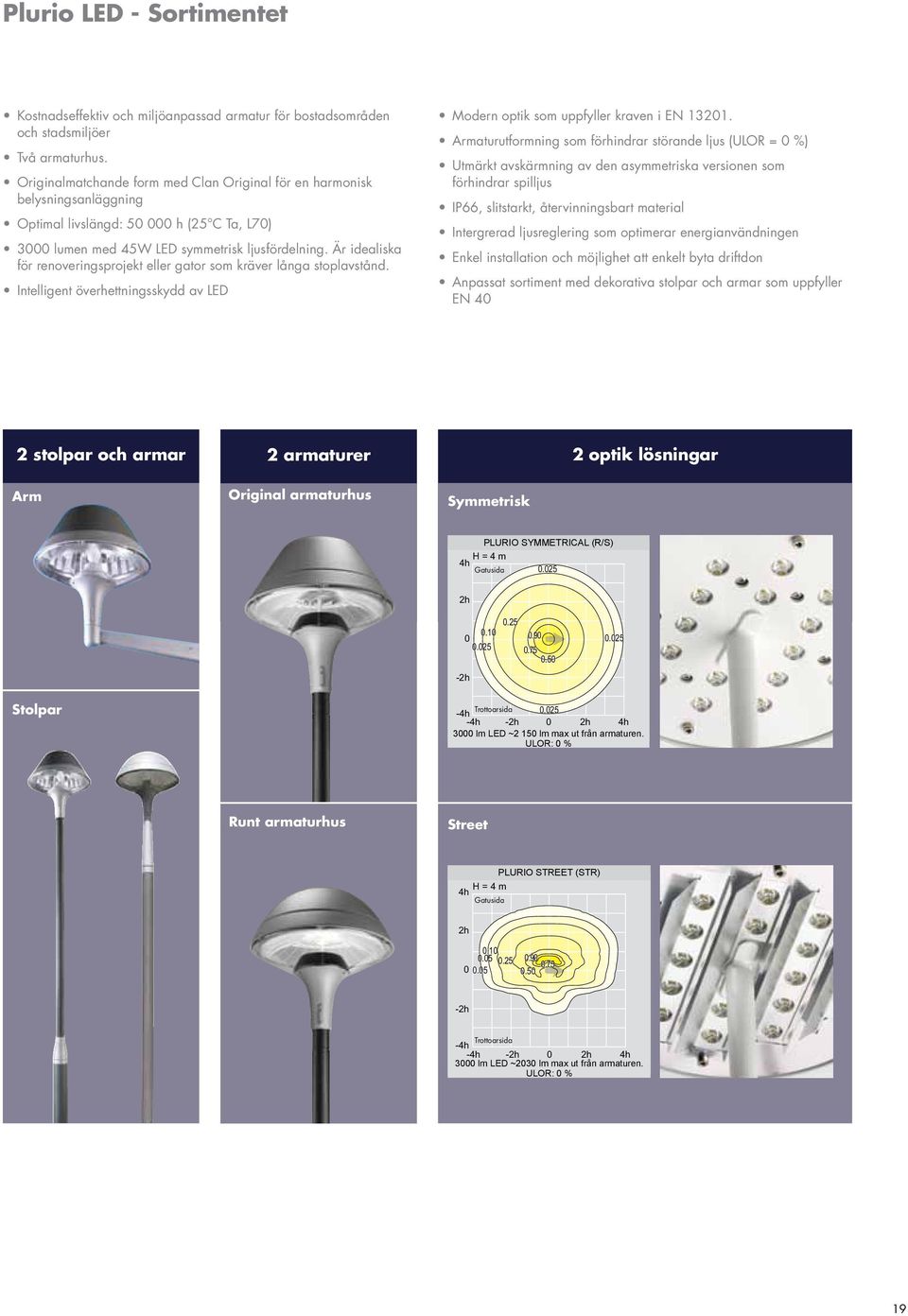

19 Plurio LED - Sortimentet Kostnadseffektiv och miljöanpassad armatur för bostadsområden och stadsmiljöer Två armaturhus. Originalmatchande form med Clan Original för en harmonisk belysningsanläggning Optimal livslängd: h (25 C Ta, L70) 3000 lumen med 45W LED symmetrisk ljusfördelning. Är idealiska för renoveringsprojekt eller gator som kräver långa stoplavstånd. Intelligent överhettningsskydd av LED Modern optik som uppfyller kraven i EN Armaturutformning som förhindrar störande ljus (ULOR = 0 %) Utmärkt avskärmning av den asymmetriska versionen som förhindrar spilljus IP66, slitstarkt, återvinningsbart material Intergrerad ljusreglering som optimerar energianvändningen Enkel installation och möjlighet att enkelt byta driftdon Anpassat sortiment med dekorativa stolpar och armar som uppfyller EN 40 2 stolpar och armar 2 armaturer 2 optik lösningar Arm Original armaturhus Symmetrisk PLURIO SYMMETRICAL (R/S) H = 4 m 4h Gatusida h h Stolpar Trottoarsida -4h h -2h 0 2h 4h 3000 lm LED ~2 150 lm max ut från armaturen. ULOR: 0 % Runt armaturhus Street PLURIO STREET (STR) H = 4 m 4h Gatusida 2h h Trottoarsida -4h -4h -2h 0 2h 4h 3000 lm LED ~2030 lm max ut från armaturen. ULOR: 0 % 19

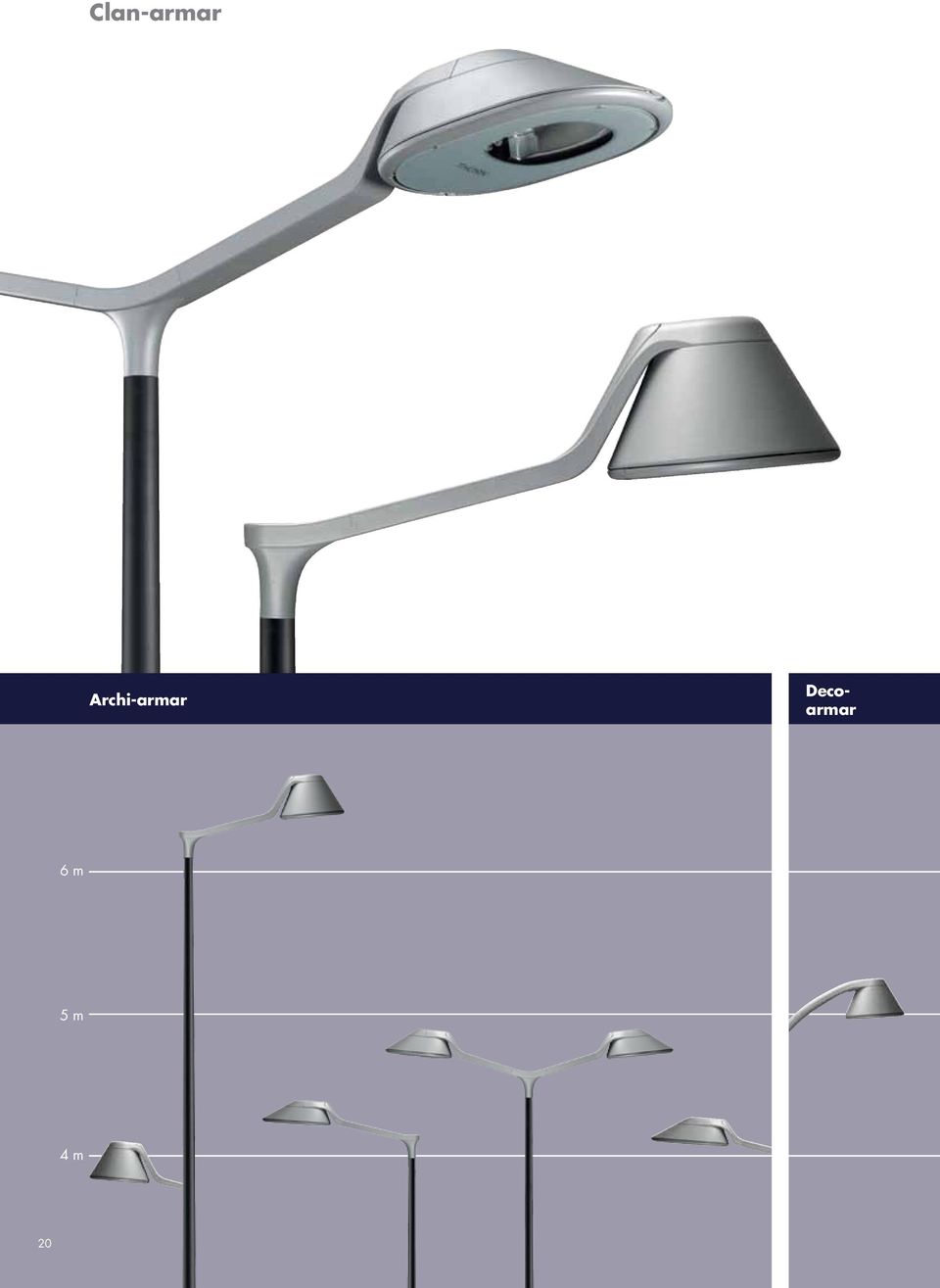

20 Clan-armar Archi-armar Decoarmar 6 m 5 m 4 m 20

21 Basic-armar 21

22 Clan-armar Ett urval av tre armar: Deco, Archi och Basic som skapar olika stadsatmosfärer utan att kompromissa med den visuella harmonin Fyra olika armutformningar i Archi- och Deco: enkel, dubbel, vägg och sidoarm. Alla är tillverkade i aluminium. Armarna är försedda dragtråd (för kabeldragning) Möjlighet att leverera armar med kabel, på begäran Clan C med Archi armar Dubbel (BRA x 2) Enkel (BRA x 1) Vägg (MWA) eller sidoarm (MLE) Material/Ytbehandling Pulverlackerad i silvergrå strukturfärg Akzo 150 (nära RAL 9006). Valfri RAL eller Akzo på begäran. Installation/Montering Topp (Basic) för 60 mm stolptopp. Armarna monteras med 2 skruvar. Lutningsvinkel: Ø Ø52 Ø45 Vindyta: 0,113 m² Vindyta: 0,067 m² Ø60 Ø52 Ø45 MWA 713 MLE 728 MWA 350 MLE 356 MWA 242 MLE Väggarm Sidoarm (MWA) (MLE) Beställningsuppgifter se sidan 26 och 29 Clan C med Deco-armar Dubbel (BRA x 2) Enkel (BRA x 1) Vägg (MWA) eller sidoarm (MLE) MWA 881 MLE MWA 490 MLE Ø60 Ø52 Ø Ø60 Ø52 Ø42 Väggarm (MWA) Sidoarm (MLE) Vindyta: 0,159 m² Clan C med Basic arm Vindyta: 0,084 m² xM8 Ø60 Ø80 Vindyta: 0,065 m² 22

23 Clan-stolpar Clan O med Archi arm Thorns stolpserie Konic kan användas till Clan familjen. Se vår stolpkatalog för mer information Alla stolppaket uppfyller den europeiska standarden EN 40 Dubbel (BRA x 2) Enkel (BRA x 1) Vägg (MWA) eller sidoarm (MLE) Material/Ytbehandling Konicfamiljen är utförd i galvaniserat stål Kan fås på begäran i valfri RAL kulör. RAL 7043 rekomenderas till Clan familjen Ø60 Ø52 Ø45 Vindyta: 0,164 m² Clan O med Deco arm Vindyta: 0,089 m² Ø60 Ø52 Ø45 MWA 915 MLE 900 MWA 516 MLE Väggarm Sidoarm (MWA) (MLE) IVS - Övergångsställe Med hjälp av det senaste inom LED-tekniken kompletterar IVS-systemet lagstiftningen för vägsignaler genom att erbjuda myndigheterna ytterligare en säkerhetsfunktion: en snabblinkande indikator som varnar trafikanterna att bromsa tidigare när de närmar sig en korsning. Dubbel (BRA x 2) Enkel (BRA x 1) Vägg (MWA) eller sidoarm (MLE) MWA 773 MLE MWA 490 MLE Ø60 Ø52 Ø Ø52 Ø42 Ø60 Väggarm (MWA) Sidoarm (MLE) Vindyta: 0,189 m² Clan O med Basic arm Vindyta: 0,098 m² xM8 Ø60 Ø80 Vindyta: 0,087 m² IVS - Övergångsställe 23

24 Clan-armaturer Ljuskällor 3000 lm LED ~2900 lm max ut från armaturen = 39W max inkl.driftdon 5000 lm LED ~4350 lm max ut från armaturen = 58W max inkl.driftdon LED-färg temperatur: Neutral vit 4200K, Färgåtergivning (Ra): 70 26/32/42W TC-TEL (FSM) kompaktlysrör. Sockel: GX24q-3/4 50/70W HST/HIE (ST/MT). Sockel: E27 50/70/100W HIT-CE (MT) keramisk metallhalogen. Sockel: E27, tändpuls 2,5 kv 20/35/70/W HIT-CE (MT) keramisk metallhalogen. Sockel: G12 Material/Ytbehandling Stomme: gjuten aluminium, (LM6), pulverlackerad i silvergrå strukturfärg Akzo 150 (nära Ral 9006). Armatur med härdat glas Reflektor och speglar (LED-version): anodiserat aluminium. Skruvar och lås: rostfritt stål Installation/Montering Armaturen sitter på designade montagearmar med hjälp av två skruvar. Rekommenderad höjd: från 3 m (med Basic-arm) till 6 m, stolphöjden väljs mot bakgrund av armens höjd, tabeller på sidan 27 och 29 Ett urval av armar och stolpar som inte kan monteras med andra armar Lutning: 5, baserat på arm Kabelförskruvning för kabel med 8-13 mm diameter Konventionella armaturer: kan fås med 7 m HO5-VV F fördragen kabel, andra längder och kabeltyper (t.ex. HO7RN-F) på begäran. LED-versioner fördragna med 7 m-kabel (2 x 1,5 mm² HO5-VV F eller HO7RN-F) Verktygsfri åtkomst samt bortagande av ljuskälla och driftdon. Armatur test är möjlig efter öppning av det gångjärnsförsedda armaturhuset. Levereras monteringsklar, komplett med driftdon, allt i en och samma kartong (utan ljuskälla). Standard Konstruerad och tillverkad i enlighet med EN Klass II Ta 25 C (-20 / +35 ) IP66: kapslingsklass IK08: mekanisk hållfasthet Installations- och underhåll för att optimera dina driftkostnader: 1. Fastsättning av arm i toppen 2. Automatisk bortkoppling av spänningen när glaset öppnas 3. Lätt åtkomst till ljuskälla och driftdon 4. Underhållet förenklas tack vare att driftdonsinsatsen kan tas bort utan verktyg 5. Tre positioner för ljuskällan 6. Integrerad nyckel för test ljuskällan efter byte Beställningsuppgifter och ljustekniska data, se sidan 26 och 28 24

25 Plurio LED Ljuskällor 3000 lm LED ~2150 lm max ut från armaturen = 45W max med driftdon. LED färg temperatur: Neutral vit 4200K, Färgåtergivning (Ra): 70 Intelligent överhettningsskydd: ljusflödesminskning när Ta>28 överskrids och avstängning vid Ta>38 C Även tillgängligt med konventionella ljuskällor (Plurio-serien) Material/Ytbehandling Armaturhuset är tillverkade av aluminium, (LM6), pulverlackerad i silvergrå strukturfärg Akzo 150 (nära Ral 9006), samt mörkgrå 900 (nära RAL 7043) på den tvåfärgade versionen Kupa: klar UV-stabiliserat polykarbonat med antibländningsprismor på den yttre delen Reflektor och kabelrör: vit ABS Reflektorer (asymmetrisk version): anodiserat aluminium Skruvar: rostfritt stål Installation/Montering Montage på stolptopp Topp: Ø 60 mm (instick: 75 mm) Rekommenderad höjd: 3-4 m Se Thorns stolpkatalog för val av designad stolpe eller väggarm Varianter med fördragna ledningar, längd 4 m Levereras monteringsklar, komplett med driftdon, allt i en och samma kartong Standard Konstruerad och tillverkad i enlighet med EN Klass II Ta 25 (-20 / + 35 ) IP66: kapslingsklass IK08: mekanisk hållfasthet Beställningsuppgifter och ljustekniska data, se sidan Installation Komplett 1. Enkelt montage med fästskruvar placerade på en sida av armaturhalsen 2. Stolphalsen är försedd med insektsfilter för att förhindra kondensation 3. Enkel anslutning via snabbkopplingsplint under driftdonshöljet 4. Driftdonet placeras i armaturhalsen utan någon extra fästanordning (enkelt underhåll via kupan) 5. Placera kupan/armaturhuset över armaturhalsen. Se till att pilen ligger på gatusidan i street versionen. Fäst med tre skruvar med samma verktyg som för fastsättningen av armaturen 6. LED ansluts enkelt till sitt driftdon 25

26 Beställningsuppgifter för Clan C (Armaturer, armar) Beställ armatur, arm och stolpe. Ljuskälla beställs separat (utom LED) Belysningsstyrning e-control är ett initiativ från Thorn som syftar till att öka bruket av ljusreglering och ljusstyrning i produkter samt belysningslösningar. 320 Power control Radio Frequency Armaturer Ljuskälla : LED med Power Reduktion ILCOS Sockel Vikt (kg) Street Optic Asymmetrisk optik (A/S) Street Optic med Basicarm (BRA) E-nummer Vikt (kg) E-nummer Vikt (kg) E-nummer CLAN C LED 39W/BP CL2 N7M LED - 10, , , CLAN C LED 58W/BP CL2 N7M LED - 10, , , Driftdon: konventionellt CLAN C 50/70W HID E27 230V CL2 N7M ST/MT(CE) E27 8, , , Driftdon: elektronisk CLAN C 26/32/42W TC-TEL CL2 N7M FSM GX24q-4 6, , CLAN C 70W HIDE 2,5Kv E27 CL2 ST/MT(CE) E27 6, , CLAN C 100W HIT-CE E27 DGE CL2 ST/MT(CE) E27 6, , CLAN C 35W HIT-CE G12 CL2 N7M MT(CE) G , CLAN C 70W HIT-CE G12 CL2 MT(CE) G12 6, , Driftdon: elektronisk med Power Reduktion och styrning CLAN C 70W/BP HID 2,5kV E27 DGE CL2 ST/MT(CE) E27 6, , CLAN C 70W/LDRF CL2 ST/MT(CE) E27 6, N7M - levereras med 7 m HO5-VV F 2x1,5mm² kabel LDRF - versioner: Specialarm måste beställas för dessa versioner (för Telea styrsysten, radio frequency) Kontakta Thorn BP - effektreducering i 8 timmar som standard Avbländningsskydd Utförande Vikt (kg) E-nummer CLAN C LVBACK 0, Montagearm Utförande Vikt (kg) E-nummer Enkel CLAN ARCHI/C BRAx1 MTP D60 6, Archi Dubbel CLAN ARCHI/C BRAx2 MTP D60 10, Vägg CLAN ARCHI/C BRAx1 MWA Sidoarm CLAN ARCHI/C BRAx1 MLE 3, Enkel CLAN DECO/C BRAx1 MTP D60 6, Deco Dubbel CLAN DECO/C BRAx2 MTP D60 9, Vägg CLAN DECO/C BRAx1 MWA 3, Sidoarm CLAN DECO/C BRAx1 MLE Basic CLAN BASIC/C BRA MTP D60 1, Monteringshöjd Observera att armatur/arm monteringshöjd beror på den arm som väljs i nedanstående tabell visas totalhöjden för stolpe/ arm beroende på vald arm. För ytterliggare information, se Thorns stolpkatalog under Konic. Stolphöjd (m) Monteringshöjd (m) Deco Archi Basic 3 3,7 3,3 2,9 4 4,7 4,3 3,8 5 5,7 5,3 4,8 6 6,7 6,3 5,8 CLAN LED 5000 lm STREET H = 4.5 m lux 5000 lm CLAN LED 5000 lm A/S H = 4.5 m lux 5000 lm

27 27

28 Beställningsuppgifter för Clan O (Armaturer, armar) Beställ armatur, arm och stolpe. Ljuskälla beställs separat (utom LED). 248 Belysningsstyrning e-control är ett initiativ från Thorn som syftar till att öka bruket av ljusreglering och ljusstyrning i produkter samt belysningslösningar. 393 Armaturer Power control PowerLine Radio Frequency Ljuskälla : LED med Power Reduktion ILCOS Sockel Vikt (kg) Street Optic E-nummer A/S optik (asymmetrisk) Vikt (kg) E-nummer Optik för övergångsställe (A/A) Vikt (kg) E-nummer Street Optic med Basic-arm (BRA) Vikt (kg) E-nummer CLAN O LED 39W/BP CL2 N7M* LED - 11, , , CLAN O LED 58W/BP CL2 N7M* LED - 11, , , Driftdon: konventionellt CLAN O 50/70W HID E27 230V CL2 N7M ST/MT(CE) E27 8, , , CLAN O 100W HIT-CE E27 CL2 MT(CE) E27 7, , , Driftdon: konventionellt med Power Reduktion CLAN O 70W/BP HST E27 CL2 ST/MT(CE) E27 7, , Driftdon: elektroniskt CLAN O 26/32/42W TC-TEL CL2 N7M FSM GX24q-4 7, , CLAN O 70W HIDE 2,5Kv E27 CL2 ST/MT(CE) E27 6, , CLAN O 100W HIT-CE E27 DGE CL2 ST/MT(CE) E27 6, , , CLAN O 20W HIT-CE G12 CL2 MT(CE) G12 6, , CLAN O 35W HIT-CE G12 CL2 MT(CE) G12 6, , CLAN O 70W HIT-CE G12 CL2 MT(CE) G12 6, , , CLAN O 100W HIT-CE G12 CL2 MT(CE) G12 6, , , Driftdon: elektroniskt med Power Reduktion och styrning CLAN O 70W/BP HID 2,5kV E27 DGE CL2 MT(CE) PGZ12 7, , CLAN O 70W/LDRF CL2 ST/MT(CE) E27 6, , CLAN O 70W/LDC CL2 ST/MT(CE) E27 7, , N7M - levereras med 7 m HO5-VV F 2x1,5mm²-kabel BP - effektreducering i 8 timmar som standard LDRF - versioner: specialarm måste beställas för dessa versioner (för Telea radio frequency) Kontakta Thorn LDC - ingår i Telea powerline, steglös ljusreglering Avbländningsskydd Utförande Vikt (kg) E-nummer CLAN O LVBACK 0, Montagearm Utförande Vikt (kg) E-nummer Enkel CLAN ARCHI/O BRAx1 MTP D60 5, Archi Dubbel CLAN ARCHI/O BRAx2 MTP D60 9, Vägg CLAN ARCHI/O BRAx1 MWA 3, Sidoarm CLAN ARCHI/O BRAx1 MLE 3, Enkel CLAN DECO/O BRAx1 MTP D60 6, Deco Dubbel CLAN DECO/O BRAx2 MTP D60 8, Vägg CLAN DECO/O BRAx1 MWA 3, Sidoarm CLAN DECO/O BRAx1 MLE 4, Basic CLAN BASIC/O BRA MTP D60 1, Monteringshöjd Observera att armatur/arm monteringshöjd beror på den arm som väljs i nedanstående tabell visas totalhöjden för stolpe/ arm beroende på vald arm. För ytterliggare information, se Thorns stolpkatalog under Konic. Stolphöjd (m) Monteringshöjd (m) Deco Archi Basic 3 3,6 3,2 2,7 4 4,6 4,2 3,7 5 5,6 5,2 4,7 6 6,6 6,2 5,7 CLAN O A/A 100W HIT-CE PLURIO SYMMETRICAL (R/S) PLURIO STREET (STR) H = 6 m lux 9000 lm H = 4 m H = 4 m 4h 4h 16 Gatusida Gatusida DLOR: 59 % ULOR: 0 % 2h h Trottoarsida -4h h -2h 0 2h 4h 3000 lm LED ~2 150 lm max ut från armaturen. ULOR: 0 % 2h h Trottoarsida -4h -4h -2h 0 2h 4h 3000 lm LED ~2030 lm max ut från armaturen. ULOR: 0 % 28
