1 Vårdsystem FM M Sida 1 av 5 HYDROFONSYSTEM 301 ALLMÄNT Normtabell För utförligare beskrivning av normerna se M NORMER GEMENSAMT. Publikationen gäller Hantering och transport Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans Hydrofonsystem Kbok TB Vst OBSERVERA! Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDSFÖRV. Särskilda riktlinjer Vårdmarkering Registrera avhjälpande underhåll i LIFT. Hantering och transport Se föreskrifter i MATSÄK-M, M Förvaringsmetod Se föreskrifter MATSÄK-M, M Vårdintervall Tillsyn sker var 3:e månad vid förband med fredsutlagda hydrofoner. Tillsyn sker varje år vid förband utan fredsutlagda hydrofoner. Översyn sker vart 1:e år vid förband med fredsutlagda hydrofoner. Översyn sker vart 3:e år vid förband utan fredsutlagda hydrofoner. Översyn sker vart 12:e år på förrådsställd materiel. Tillsyn och översyn sker enligt Beskr Hydrofonsystem 301, M

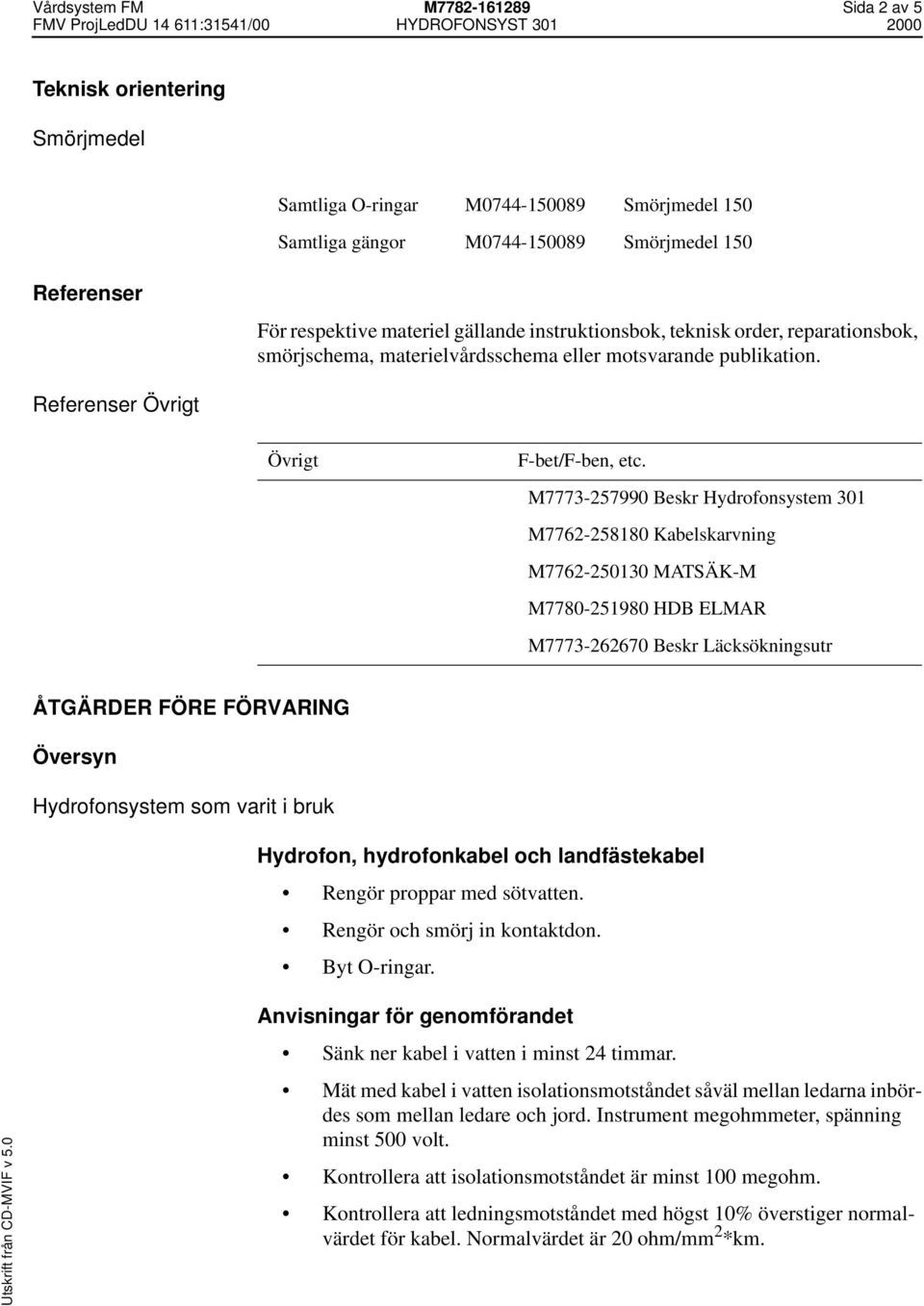

2 Vårdsystem FM M Sida 2 av 5 Teknisk orientering Smörjmedel Samtliga O-ringar M Smörjmedel 150 Samtliga gängor M Smörjmedel 150 Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema eller motsvarande publikation. Referenser Övrigt Övrigt F-bet/F-ben, etc. M Beskr Hydrofonsystem 301 M Kabelskarvning M MATSÄK-M M HDB ELMAR M Beskr Läcksökningsutr ÅTGÄRDER FÖRE FÖRVARING Översyn Hydrofonsystem som varit i bruk Hydrofon, hydrofonkabel och landfästekabel Rengör proppar med sötvatten. Rengör och smörj in kontaktdon. Byt O-ringar. Anvisningar för genomförandet Sänk ner kabel i vatten i minst 24 timmar. Mät med kabel i vatten isolationsmotståndet såväl mellan ledarna inbördes som mellan ledare och jord. Instrument megohmmeter, spänning minst 500 volt. Kontrollera att isolationsmotståndet är minst 100 megohm. Kontrollera att ledningsmotståndet med högst 10% överstiger normalvärdet för kabel. Normalvärdet är 20 ohm/mm 2 *km.

3 Vårdsystem FM M Sida 3 av 5 Mät från en fri ledare (Kontaktdon) i taget till de övriga, som kortsluts inbördes. Mät mellan ledare och jord med alla ledare kortslutna inbördes. Mät monterad kabel från båda kontaktdonen, det fria kontaktdonet skall med påsatt skyddslock också vara nedsänkt i vatten. Mät ledningsmotståndet ledare för ledare med lämpligt instrument. Landfäste, skarvlåda Rengör skarvlådan med sötvatten. Kontrollera kontaktdonen med särskild uppmärksamhet på korrosion eller andra skador på skruvringar, stift och hylsor. Rengör kontaktdon. Byt O-ringar. Kontrollera att isolationsmotståndet är minst 30 megohm. Kontrollera ledningsmotståndet. Täthetsprova med M Läcksökningsutr /S. Anvisning för genomförandet Kontrollera isolationsmotståndet mellan ledare (kontaktdon) inbördes och mellan ledare och jord. Mät ledningsmotståndet ledare för ledare med lämpligt instrument. EMP-mtrl och åskskyddsmateriel Se M HDB ELMAR. Hydrofonsystem 301 Utför översyn på hydrofonsystem, kontrollenheter, pejlenhet, centralenhet, hydrofonoperatörsenhet, bandspelare och fjärrstyrningsinterface enligt anvisningar i Beskrivning Hydrofonsystem 301 respektive KOSA. Förrådsställning Kablar skall förvaras på trumma. Se teknisk beskrivning för aktuell kabel.

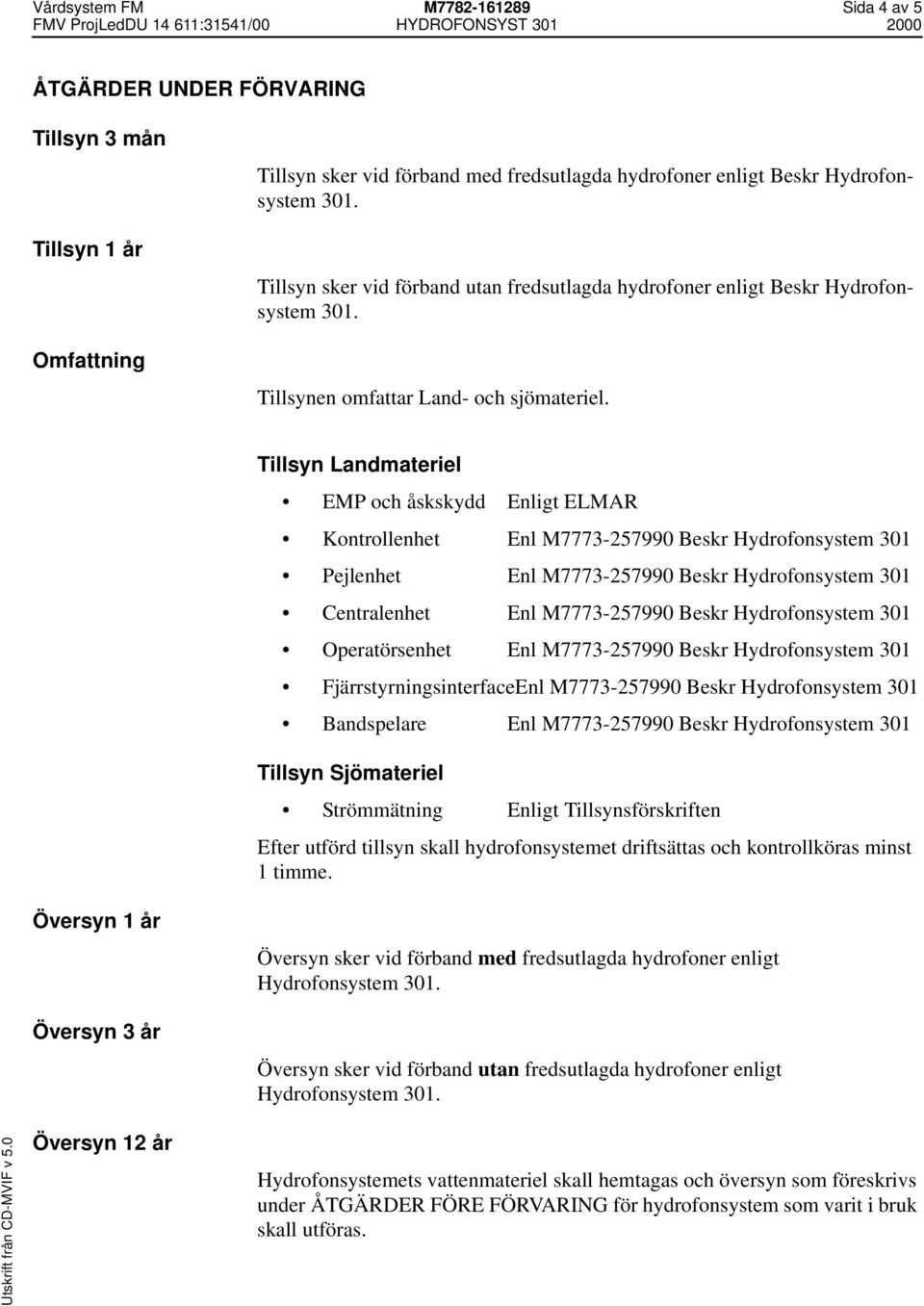

4 Vårdsystem FM M Sida 4 av 5 ÅTGÄRDER UNDER FÖRVARING Tillsyn 3 mån Tillsyn 1 år Omfattning Tillsyn sker vid förband med fredsutlagda hydrofoner enligt Beskr Hydrofonsystem 301. Tillsyn sker vid förband utan fredsutlagda hydrofoner enligt Beskr Hydrofonsystem 301. Tillsynen omfattar Land- och sjömateriel. Tillsyn Landmateriel EMP och åskskydd Enligt ELMAR Kontrollenhet Enl M Beskr Hydrofonsystem 301 Pejlenhet Enl M Beskr Hydrofonsystem 301 Centralenhet Enl M Beskr Hydrofonsystem 301 Operatörsenhet Enl M Beskr Hydrofonsystem 301 FjärrstyrningsinterfaceEnl M Beskr Hydrofonsystem 301 Bandspelare Enl M Beskr Hydrofonsystem 301 Tillsyn Sjömateriel Strömmätning Enligt Tillsynsförskriften Efter utförd tillsyn skall hydrofonsystemet driftsättas och kontrollköras minst 1 timme. Översyn 1 år Översyn 3 år Översyn sker vid förband med fredsutlagda hydrofoner enligt Hydrofonsystem 301. Översyn sker vid förband utan fredsutlagda hydrofoner enligt Hydrofonsystem 301. Översyn 12 år Hydrofonsystemets vattenmateriel skall hemtagas och översyn som föreskrivs under ÅTGÄRDER FÖRE FÖRVARING för hydrofonsystem som varit i bruk skall utföras.

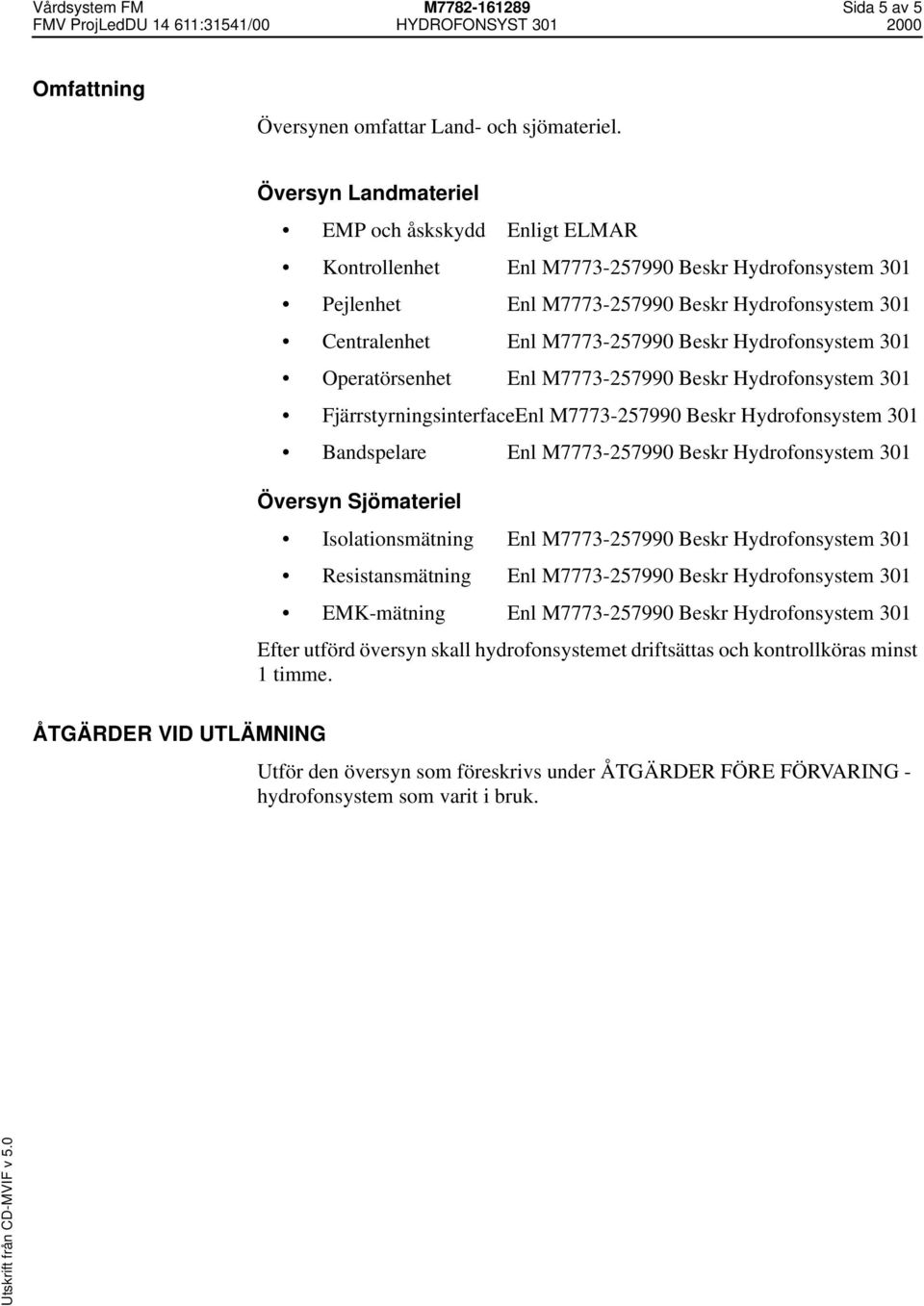

5 Vårdsystem FM M Sida 5 av 5 Omfattning Översynen omfattar Land- och sjömateriel. Översyn Landmateriel EMP och åskskydd Enligt ELMAR Kontrollenhet Enl M Beskr Hydrofonsystem 301 Pejlenhet Enl M Beskr Hydrofonsystem 301 Centralenhet Enl M Beskr Hydrofonsystem 301 Operatörsenhet Enl M Beskr Hydrofonsystem 301 FjärrstyrningsinterfaceEnl M Beskr Hydrofonsystem 301 Bandspelare Enl M Beskr Hydrofonsystem 301 Översyn Sjömateriel Isolationsmätning Enl M Beskr Hydrofonsystem 301 Resistansmätning Enl M Beskr Hydrofonsystem 301 EMK-mätning Enl M Beskr Hydrofonsystem 301 Efter utförd översyn skall hydrofonsystemet driftsättas och kontrollköras minst 1 timme. ÅTGÄRDER VID UTLÄMNING Utför den översyn som föreskrivs under ÅTGÄRDER FÖRE FÖRVARING - hydrofonsystem som varit i bruk.
