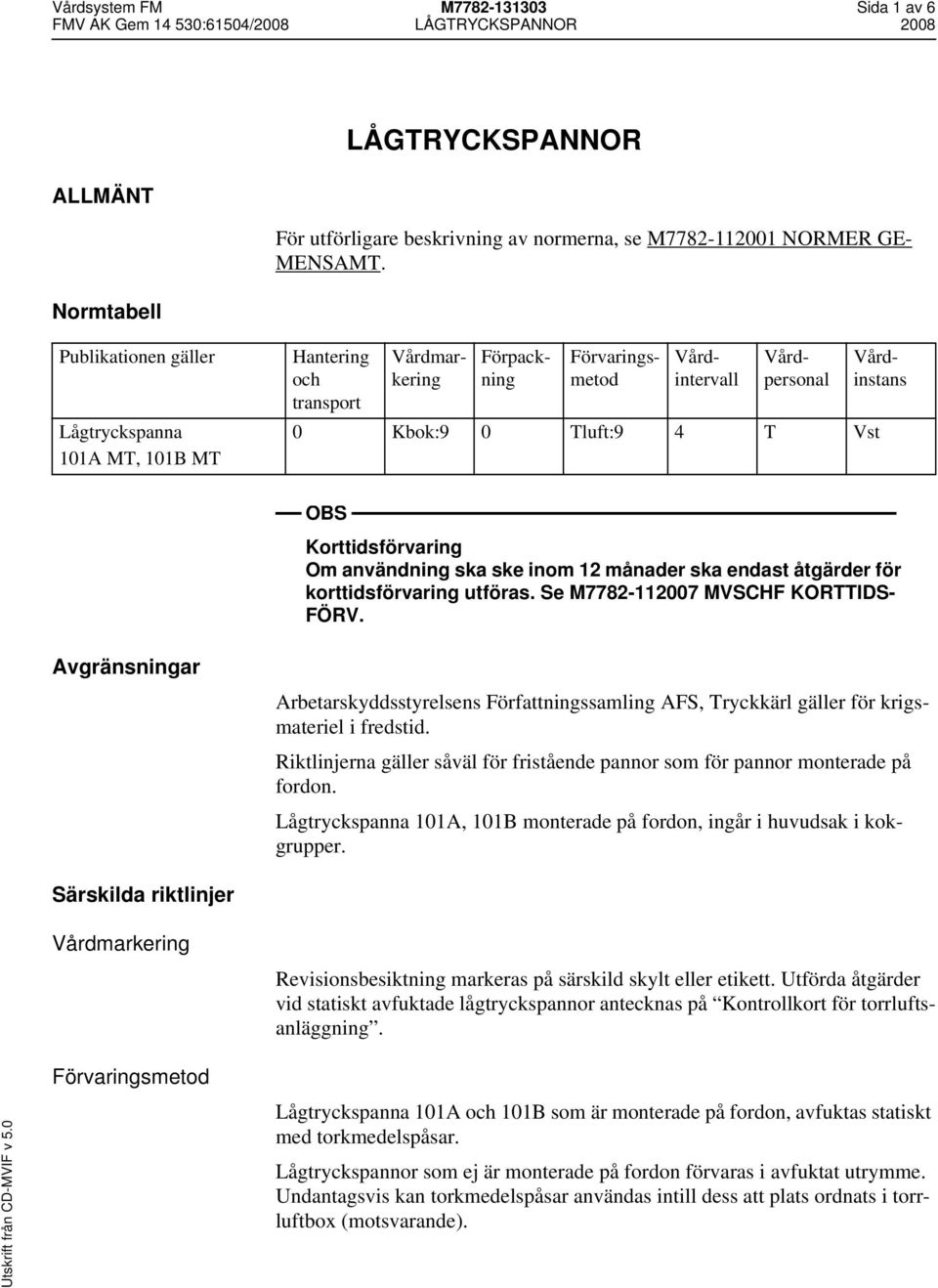

1 Vårdsystem FM M Sida 1 av 6 ALLMÄNT Normtabell LÅGTRYCKSPANNOR För utförligare beskrivning av normerna, se M NORMER GE- MENSAMT. Publikationen gäller Lågtryckspanna 101A MT, 101B MT Hantering och transport Vårdmarkering Förpackning Förvaringsmetod Vårdintervall Vårdpersonal Vårdinstans 0 Kbok:9 0 Tluft:9 4 T Vst OBS Korttidsförvaring Om användning ska ske inom 12 månader ska endast åtgärder för korttidsförvaring utföras. Se M MVSCHF KORTTIDS- FÖRV. Avgränsningar Arbetarskyddsstyrelsens Författningssamling AFS, Tryckkärl gäller för krigsmateriel i fredstid. Riktlinjerna gäller såväl för fristående pannor som för pannor monterade på fordon. Lågtryckspanna 101A, 101B monterade på fordon, ingår i huvudsak i kokgrupper. Särskilda riktlinjer Vårdmarkering Revisionsbesiktning markeras på särskild skylt eller etikett. Utförda åtgärder vid statiskt avfuktade lågtryckspannor antecknas på Kontrollkort för torrluftsanläggning. Förvaringsmetod Lågtryckspanna 101A och 101B som är monterade på fordon, avfuktas statiskt med torkmedelspåsar. Lågtryckspannor som ej är monterade på fordon förvaras i avfuktat utrymme. Undantagsvis kan torkmedelspåsar användas intill dess att plats ordnats i torrluftbox (motsvarande).

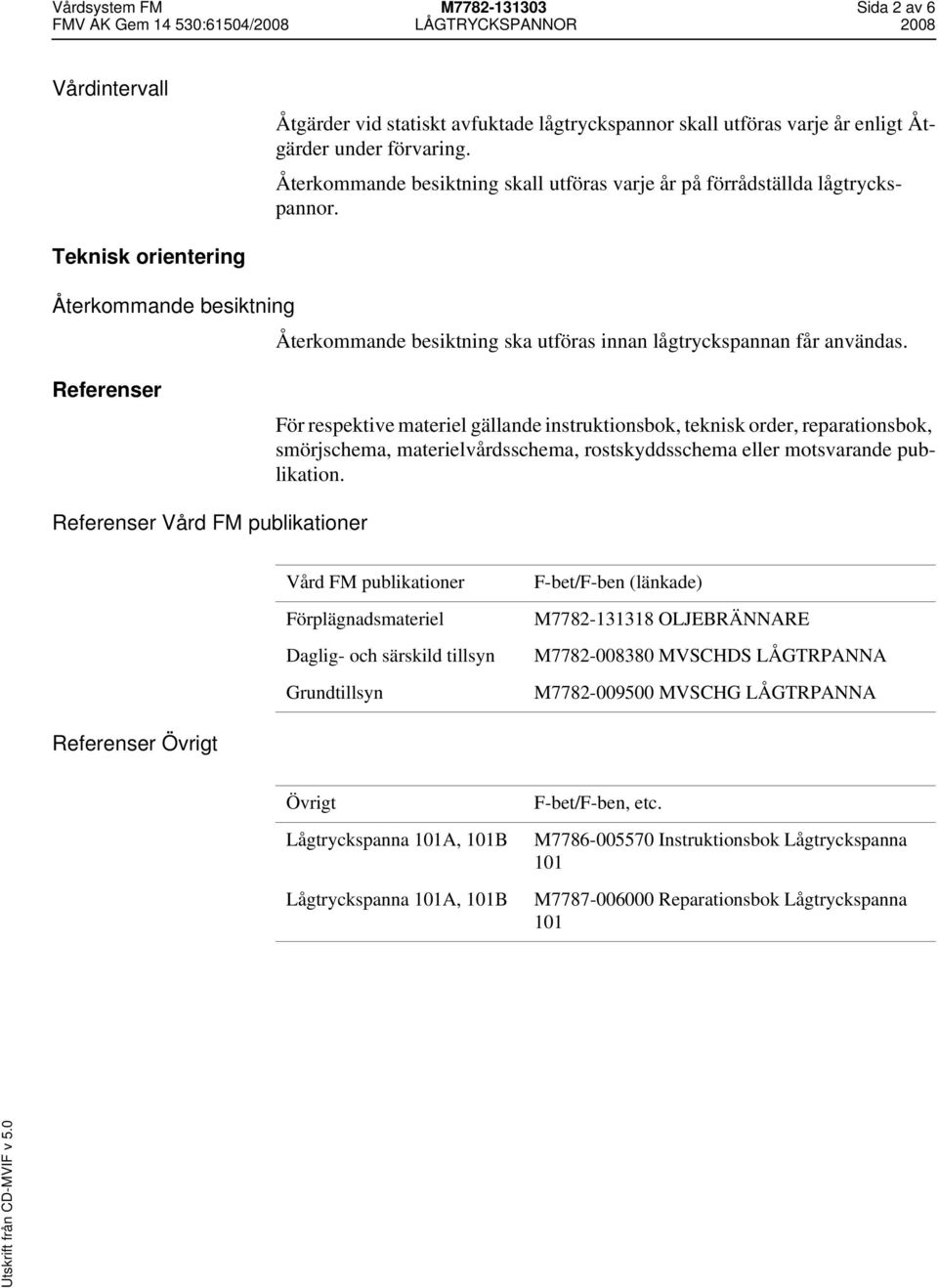

2 Vårdsystem FM M Sida 2 av 6 Vårdintervall Åtgärder vid statiskt avfuktade lågtryckspannor skall utföras varje år enligt Åtgärder under förvaring. Återkommande besiktning skall utföras varje år på förrådställda lågtryckspannor. Teknisk orientering Återkommande besiktning Återkommande besiktning ska utföras innan lågtryckspannan får användas. Referenser För respektive materiel gällande instruktionsbok, teknisk order, reparationsbok, smörjschema, materielvårdsschema, rostskyddsschema eller motsvarande publikation. Referenser Vård FM publikationer Vård FM publikationer Förplägnadsmateriel Daglig- och särskild tillsyn Grundtillsyn F-bet/F-ben (länkade) M OLJEBRÄNNARE M MVSCHDS LÅGTRPANNA M MVSCHG LÅGTRPANNA Referenser Övrigt Övrigt Lågtryckspanna 101A, 101B Lågtryckspanna 101A, 101B F-bet/F-ben, etc. M Instruktionsbok Lågtryckspanna 101 M Reparationsbok Lågtryckspanna 101

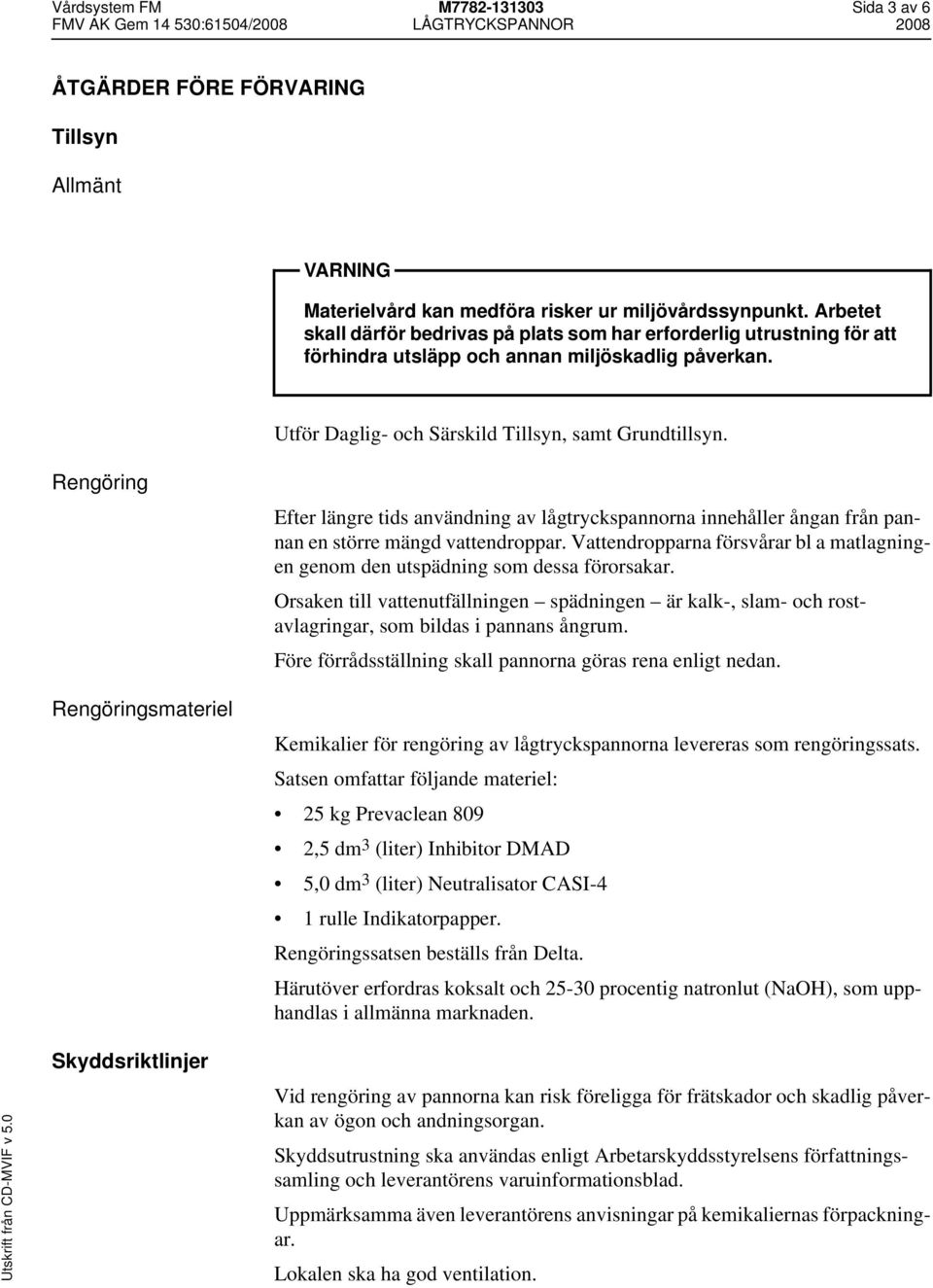

3 Vårdsystem FM M Sida 3 av 6 ÅTGÄRDER FÖRE FÖRVARING Tillsyn Allmänt VARNING Materielvård kan medföra risker ur miljövårdssynpunkt. Arbetet skall därför bedrivas på plats som har erforderlig utrustning för att förhindra utsläpp och annan miljöskadlig påverkan. Utför Daglig- och Särskild Tillsyn, samt Grundtillsyn. Rengöring Rengöringsmateriel Efter längre tids användning av lågtryckspannorna innehåller ångan från pannan en större mängd vattendroppar. Vattendropparna försvårar bl a matlagningen genom den utspädning som dessa förorsakar. Orsaken till vattenutfällningen spädningen är kalk-, slam- och rostavlagringar, som bildas i pannans ångrum. Före förrådsställning skall pannorna göras rena enligt nedan. Kemikalier för rengöring av lågtryckspannorna levereras som rengöringssats. Satsen omfattar följande materiel: 25 kg Prevaclean 809 2,5 dm 3 (liter) Inhibitor DMAD 5,0 dm 3 (liter) Neutralisator CASI-4 1 rulle Indikatorpapper. Rengöringssatsen beställs från Delta. Härutöver erfordras koksalt och procentig natronlut (NaOH), som upphandlas i allmänna marknaden. Skyddsriktlinjer Vid rengöring av pannorna kan risk föreligga för frätskador och skadlig påverkan av ögon och andningsorgan. Skyddsutrustning ska användas enligt Arbetarskyddsstyrelsens författningssamling och leverantörens varuinformationsblad. Uppmärksamma även leverantörens anvisningar på kemikaliernas förpackningar. Lokalen ska ha god ventilation.

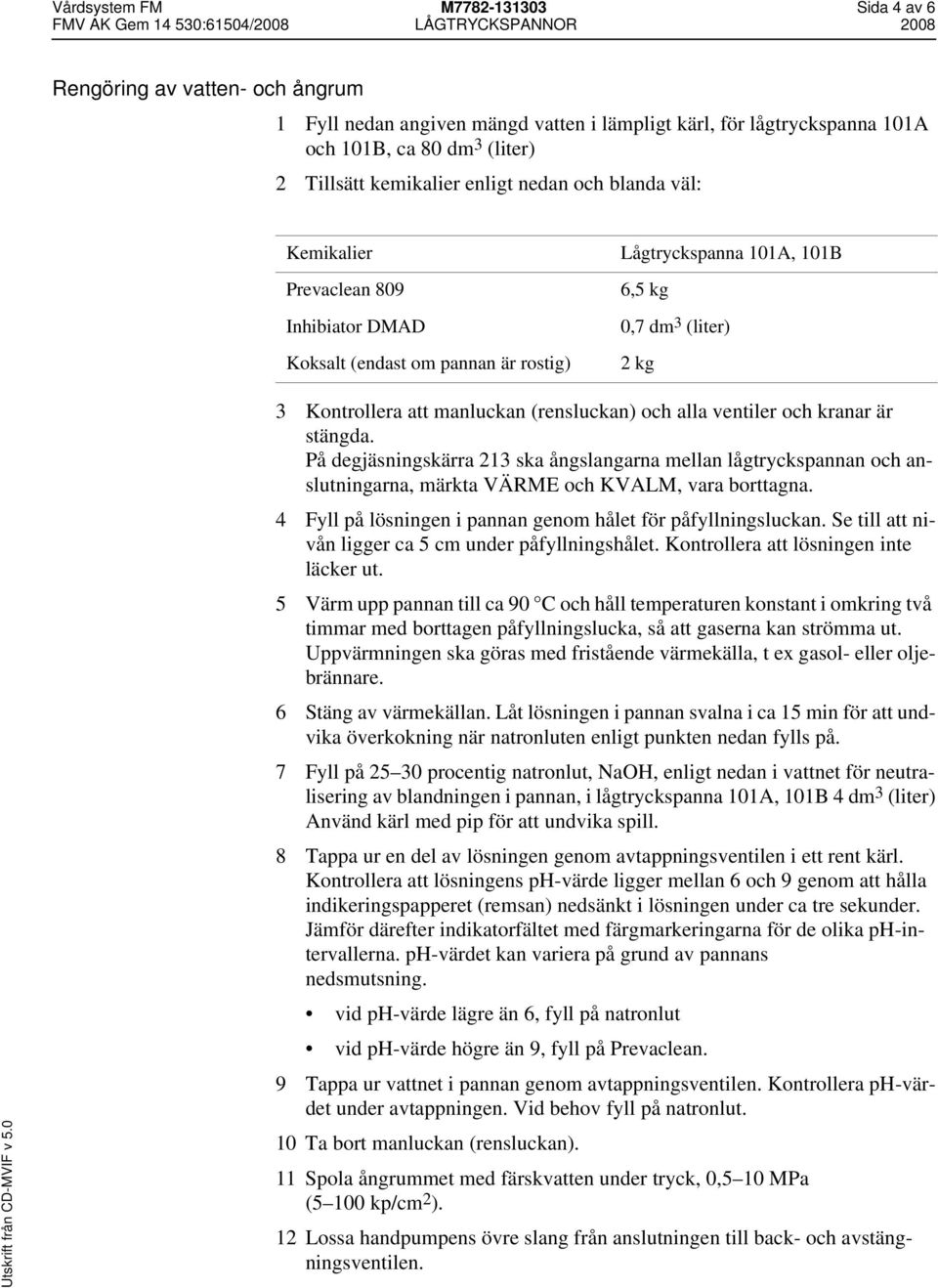

4 Vårdsystem FM M Sida 4 av 6 Rengöring av vatten- och ångrum 1 Fyll nedan angiven mängd vatten i lämpligt kärl, för lågtryckspanna 101A och 101B, ca 80 dm 3 (liter) 2 Tillsätt kemikalier enligt nedan och blanda väl: Kemikalier Prevaclean 809 Inhibiator DMAD Koksalt (endast om pannan är rostig) Lågtryckspanna 101A, 101B 6,5 kg 0,7 dm 3 (liter) 2 kg 3 Kontrollera att manluckan (rensluckan) och alla ventiler och kranar är stängda. På degjäsningskärra 213 ska ångslangarna mellan lågtryckspannan och anslutningarna, märkta VÄRME och KVALM, vara borttagna. 4 Fyll på lösningen i pannan genom hålet för påfyllningsluckan. Se till att nivån ligger ca 5 cm under påfyllningshålet. Kontrollera att lösningen inte läcker ut. 5 Värm upp pannan till ca 90 C och håll temperaturen konstant i omkring två timmar med borttagen påfyllningslucka, så att gaserna kan strömma ut. Uppvärmningen ska göras med fristående värmekälla, t ex gasol- eller oljebrännare. 6 Stäng av värmekällan. Låt lösningen i pannan svalna i ca 15 min för att undvika överkokning när natronluten enligt punkten nedan fylls på. 7 Fyll på procentig natronlut, NaOH, enligt nedan i vattnet för neutralisering av blandningen i pannan, i lågtryckspanna 101A, 101B 4 dm 3 (liter) Använd kärl med pip för att undvika spill. 8 Tappa ur en del av lösningen genom avtappningsventilen i ett rent kärl. Kontrollera att lösningens ph-värde ligger mellan 6 och 9 genom att hålla indikeringspapperet (remsan) nedsänkt i lösningen under ca tre sekunder. Jämför därefter indikatorfältet med färgmarkeringarna för de olika ph-intervallerna. ph-värdet kan variera på grund av pannans nedsmutsning. vid ph-värde lägre än 6, fyll på natronlut vid ph-värde högre än 9, fyll på Prevaclean. 9 Tappa ur vattnet i pannan genom avtappningsventilen. Kontrollera ph-värdet under avtappningen. Vid behov fyll på natronlut. 10 Ta bort manluckan (rensluckan). 11 Spola ångrummet med färskvatten under tryck, 0,5 10 MPa (5 100 kp/cm 2 ). 12 Lossa handpumpens övre slang från anslutningen till back- och avstängningsventilen.

5 Vårdsystem FM M Sida 5 av 6 13 Öppna back- och avstängningsventilen och spola igenom med vatten under tryck, så att påfyllningssystemet renspolas och till dess att ångtrycket i pannan sjunkit till noll. 14 Sätt dit manluckan (rensluckan) och stäng alla kranar och ventiler på pannan. 15 Fyll på färskvatten till rätt nivå. Sätt dit påfyllningsluckan. 16 Värm upp pannan till drifttemperatur. Kontrollera luckornas täthet samt ventilernas och manometerns funktion. 17 Stäng av värmekällan. 18 Fyll på ytterligare vatten i pannan med handpumpen, för att kontrollera påfyllningssystemets funktion. 19 Ta bort påfyllningsluckan. 20 Tillsätt Neutralisator CASI-4 i vattnet enligt nedan, för att neutralisera kvarvarande syrarester och skydda ångrummet mot korrosion, i lågtryckspanna 101A, 101B 1 dm 3 (liter) 21 Töm pannan på allt vatten genom avtappningsventilen och genom manluckan (rensluckan). Välj ett av nedanstående alternativ. Se till att varmluften har fritt utlopp ur slangen. I annat fall utlöser termostaten och aggregatet stoppar på grund av överhettning. vänd omedelbart pannan upp och ned. Kvarvarande vatten rinner då ut. Torka torrt med en trasa torka vatten- och ångrummet med varmluft från Varmluftaggregat 7 eller 33. Varmluften blåser direkt in i vatten- och ångrummet och pannans eldstad. Övrig rengöring Gör ren eldstads- och askrummet samt rökröret med spjäll och ta bort tjärbildning genom skrapning och stålborstning. Vissa pannor kan vara så rostiga och nedtjärade så att blästring måste utföras. Se reparationsboken. Kontrollera spjällets funktion. Spola eldstaden ren med vatten och torka torrt. Gör pannan ren utvändigt genom tvättning och torkning. Bättringsmåla eller måla vid behov om hela pannan efter riktlinjerna i materielnorm Yb Anliggningsytorna på klokopplingar samt glasrör och skyltar ska inte vara målade. De maskeras före målning. Ta dessutom bort handpumpens slangar och tillbehören i tillbehörsstället och på redskapskroken.

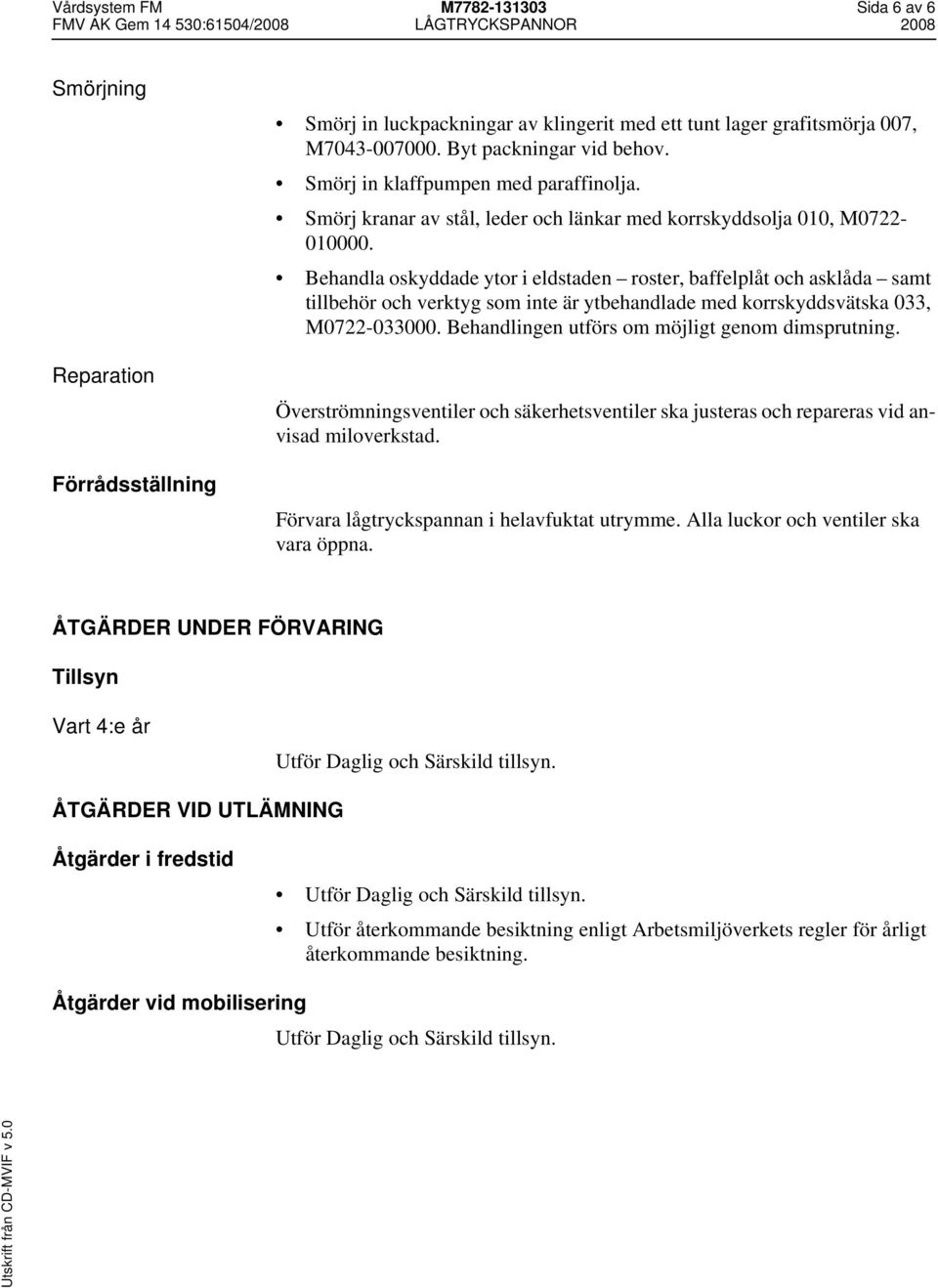

6 Vårdsystem FM M Sida 6 av 6 Smörjning Reparation Förrådsställning Smörj in luckpackningar av klingerit med ett tunt lager grafitsmörja 007, M Byt packningar vid behov. Smörj in klaffpumpen med paraffinolja. Smörj kranar av stål, leder och länkar med korrskyddsolja 010, M Behandla oskyddade ytor i eldstaden roster, baffelplåt och asklåda samt tillbehör och verktyg som inte är ytbehandlade med korrskyddsvätska 033, M Behandlingen utförs om möjligt genom dimsprutning. Överströmningsventiler och säkerhetsventiler ska justeras och repareras vid anvisad miloverkstad. Förvara lågtryckspannan i helavfuktat utrymme. Alla luckor och ventiler ska vara öppna. ÅTGÄRDER UNDER FÖRVARING Tillsyn Vart 4:e år Utför Daglig och Särskild tillsyn. ÅTGÄRDER VID UTLÄMNING Åtgärder i fredstid Utför Daglig och Särskild tillsyn. Utför återkommande besiktning enligt Arbetsmiljöverkets regler för årligt återkommande besiktning. Åtgärder vid mobilisering Utför Daglig och Särskild tillsyn.
