Förskjutning, värmekurva (minska/öka värme) Inställning beror på geografiskt. Förskjutning, värmekurva: min. Finjustering av temperatur till Luleå

Transkript

1 R MOS R MONTERINGS- OCH SKÖTSELANVISNINGAR Temperatur Huvudströmbrytare Karta med riktvärden för val av 9 () Inställning beror på geografiskt Val, värmekurva: värmekurva om Kiruna läge och typ av uppvärmningssystem (radiatorvärme, golv- ej projekterade värden finns. Gällivare värme etc.). Förskjutning, värmekurva: () Finjustering av temperatur till Luleå radiatorer/golvslingor. Skellefteå Värmekurvan parallellförskjuts. Normalt mellan - och +. Umeå Exempel: Östersund Örnsköldsvik Markaryd. Område 0 (). Sundsvall Ställ in värmekurva 0, för Hudiksvall ett lågtempererat radiatorsystem (för ett högtemp- () Söderhamn ererat radiatorsystem ökas värdet med enheter till Falun Gävle 9 () värmekurva ), förskjutning -. Uppsala 9 () Karlstad Västerås Stockholm Ställ in värmekurva, för Örebro ett golvvärmesystem, förskjutning -. Norrköping Borås Linköping 9 () Göteborg Jönköping Visby () 0 () Växjö () Halmstad () Markaryd Kalmar Helsingborg Hässleholm Karlskrona Malmö Simrishamn () Ystad För utförligare information, se skötselanvisningen. Förskjutning, värmekurva (minska/öka värme) min - + Val, värmekurva 0 0 Nattsänkning 0 0 Elpatron Effektbegr. 9 Säkring,A Ständig dag Automatik Ständig natt C 00 Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar TG TG Avstängd Sommarläge Värmeläge Reservläge 0 Kontrollera att vatten finns i pannan innan den inkopplas.

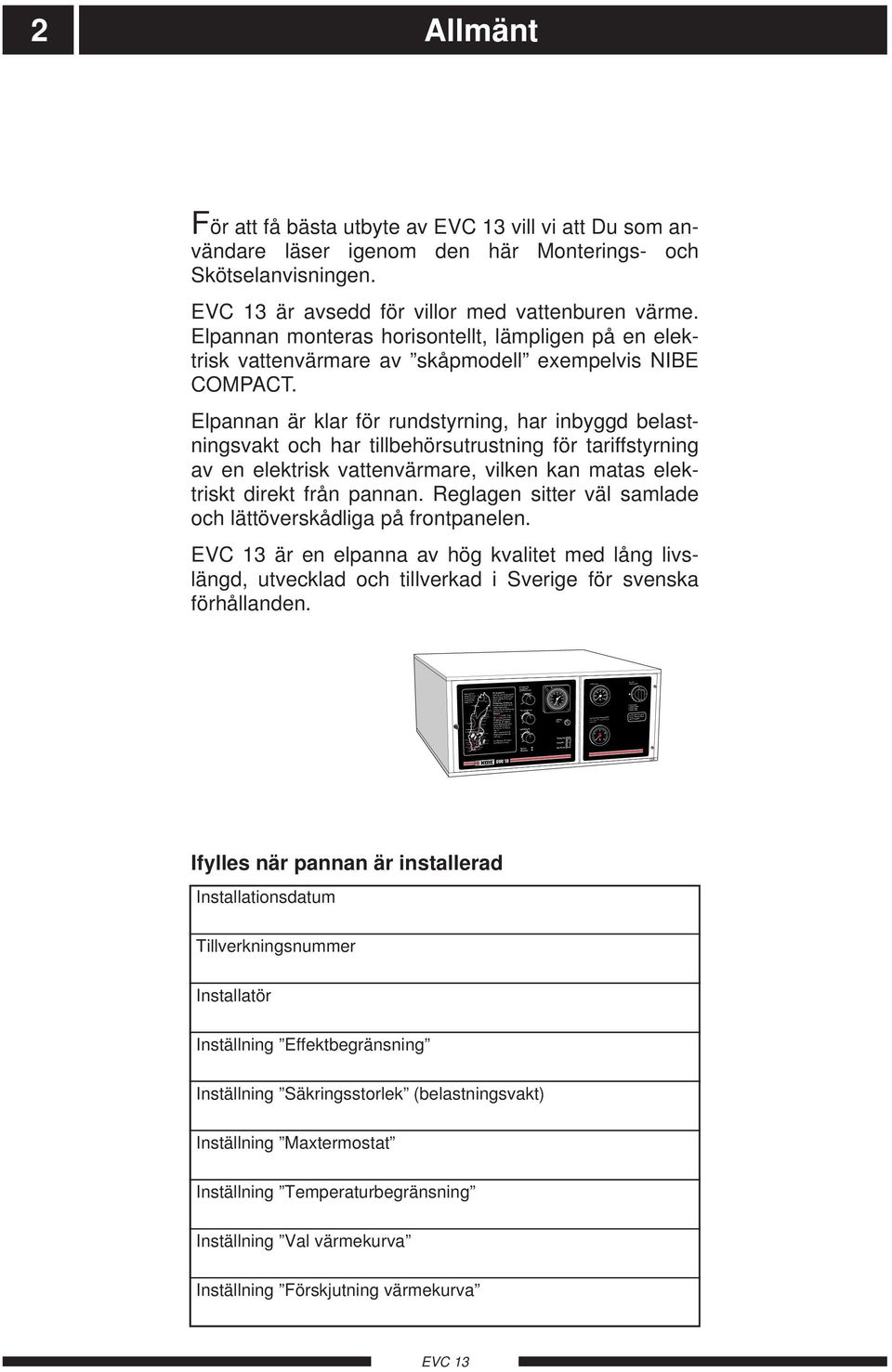

2 Innehåll Till Villaägaren Allmänt Kort produktbeskrivning... Inställningstabell... Frontpanel Frontpanel... Inställningar Värmeautomatik... Grundinställning... Ändring av rumstemperatur... Utgångsvärden för värmeautomatik... 7 Exempel... 7 Klocka... Maxtermostat... Tariffstyrning (tillval)... Övervakning och underhåll Säkerhetsventil... 9 Tryckmätare... 9 Temperaturmätare... 9 Manöversäkring... 9 Orsaker och åtgärder vid driftstörningar Låg rumstemperatur... 0 Hög rumstemperatur... 0 Uteblivet varmvatten... 0 Reservläge... 0 Återställning av överhettningsskydd... Hjälpstart av cirkulationspump... Till Installatören Allmänt till installatören Transport och uppställning... Funktionsprincip... Utrustning... Installationskontroll... Rörinstallation Anslutningar... Spillvattenrör... Avtappnings- och påfyllningsventil... Cirkulationspump... Pump- och tryckfallsdiagram... Elinstallation Inkoppling... Kabelinföringar... Huvudströmbrytare... Återvändande effekt... Effektstyrning elpatron... Rundstyrning/Belastningsvakt... Maxtermostat/Temperaturbegränsning... Överhettningsskydd... Radiatorer och avtappning av pannvatten Expansionskärl... Max radiatorvolym... Avtappning av pannvatten... Styrning av framledningstemperatur Tidur... 7 Utegivare... 7 Pann-/Framledningsgivare... 7 Givarvärden... 7 Inställning av framledningstemperatur Förskjutning av värmekurva -... Förskjutning av värmekurva 0... Förskjutning av värmekurva +... Inställning efter diagram... Igångkörning och injustering Påfyllning... 9 Luftning... 9 Efterjustering... 9 Komponentplacering Komponentplacering... Elschema Elschema standardutförande... Komponentlista Komponentlista... Mått Mått och avsättningskoordinater... Måttsättningsprincip... Tekniska uppgifter Tekniska data... Kombinationsutförande fabriksmonterad på NIBE COMPACT... fabriksmonterad på NIBE COMPACT med tariffstyrning... Övrigt Tillbehör Säkringssats för elmatning av yttre elvattenvärmare... Säkrings- och tariffsats för elmatning av yttre elvattenvärmare...

3 Karta med riktvärden för val av värmekurva om ej projekterade värden finns. () 9 () 9 () () Östersund Falun 9 () Skellefteå Umeå Örnsköldsvik Sundsvall Hudiksvall Söderhamn Gävle Uppsala Västerås Kiruna Gällivare Karlstad Stockholm Örebro Norrköping Borås Linköping 9 () Göteborg Jönköping Visby () 0 () Växjö () Halmstad () Markaryd Kalmar Helsingborg Hässleholm Karlskrona Malmö Simrishamn () Ystad Luleå R Val, värmekurva: Inställning beror på geografiskt läge och typ av uppvärmningssystem (radiatorvärme, golvvärme etc.). Förskjutning, värmekurva: Finjustering av temperatur till radiatorer/golvslingor. Värmekurvan parallellförskjuts. Normalt mellan - och +. Exempel: Markaryd. Område 0 (). Ställ in värmekurva 0, för ett lågtempererat radiatorsystem (för ett högtempererat radiatorsystem ökas värdet med enheter till värmekurva ), förskjutning -. Ställ in värmekurva, för ett golvvärmesystem, förskjutning -. För utförligare information, se skötselanvisningen. Förskjutning, värmekurva (minska/öka värme) min Val, värmekurva 0 - Effektbegr. Elpatron + 0 Nattsänkning Säkring,A Ständig dag Automatik Ständig natt Temperatur C 00 0 Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar TG TG 0 Huvudströmbrytare 0 Avstängd Sommarläge Värmeläge Reservläge Kontrollera att vatten finns i pannan innan den inkopplas. Allmänt För att få bästa utbyte av vill vi att Du som användare läser igenom den här Monterings- och Skötselanvisningen. är avsedd för villor med vattenburen värme. Elpannan monteras horisontellt, lämpligen på en elektrisk vattenvärmare av skåpmodell exempelvis NIBE COMPACT. Elpannan är klar för rundstyrning, har inbyggd belastningsvakt och har tillbehörsutrustning för tariffstyrning av en elektrisk vattenvärmare, vilken kan matas elektriskt direkt från pannan. Reglagen sitter väl samlade och lättöverskådliga på frontpanelen. är en elpanna av hög kvalitet med lång livslängd, utvecklad och tillverkad i Sverige för svenska förhållanden. 0 Ifylles när pannan är installerad Installationsdatum Tillverkningsnummer Installatör Inställning Effektbegränsning Inställning Säkringsstorlek (belastningsvakt) Inställning Maxtermostat Inställning Temperaturbegränsning Inställning Val värmekurva Inställning Förskjutning värmekurva

4 R Till Villaägaren Temperatur Huvudströmbrytare Karta med riktvärden för val av värmekurva om ej projekterade värden finns. () 9 () 9 () 9 () Kiruna Gällivare () Luleå Skellefteå Umeå Östersund Örnsköldsvik Sundsvall Hudiksvall Söderhamn Falun Gävle Uppsala Karlstad Västerås Stockholm Örebro Norrköping Borås Linköping 9 () Göteborg Jönköping Visby () 0 () Växjö () Halmstad () Markaryd Kalmar Helsingborg Hässleholm Karlskrona Malmö Simrishamn () Ystad Val, värmekurva: Inställning beror på geografiskt läge och typ av uppvärmningssystem (radiatorvärme, golvvärme etc.). Förskjutning, värmekurva: Finjustering av temperatur till radiatorer/golvslingor. Värmekurvan parallellförskjuts. Normalt mellan - och +. Exempel: Markaryd. Område 0 (). Ställ in värmekurva 0, för ett lågtempererat radiatorsystem (för ett högtempererat radiatorsystem ökas värdet med enheter till värmekurva ), förskjutning -. Ställ in värmekurva, för ett golvvärmesystem, förskjutning -. För utförligare information, se skötselanvisningen. Förskjutning, värmekurva (minska/öka värme) min - + Val, värmekurva 0 0 Nattsänkning 0 0 Elpatron Effektbegr. 9 Säkring,A Ständig dag Automatik Ständig natt C 00 0 Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar TG TG 0 0 Avstängd Sommarläge Värmeläge Reservläge 0 Kontrollera att vatten finns i pannan innan den inkopplas.

5 R 7 Till Villaägaren Frontpanel Förskjutning, värmekurva B Klocka D Panntemperatur E Nattändring A Val, värmekurva C Huvudströmbrytare F Karta med riktvärden för val av 9 () värmekurva om Kiruna ej projekterade värden finns. Gällivare () Luleå Skellefteå Umeå Östersund Örnsköldsvik Sundsvall Hudiksvall () Söderhamn Falun Gävle 9 () Uppsala 9 () Karlstad Västerås Stockholm Örebro Norrköping Borås Linköping 9 () Göteborg Jönköping Visby () 0 () Växjö () Halmstad () Markaryd Kalmar Helsingborg Hässleholm Karlskrona Malmö Simrishamn () Ystad Val, värmekurva: Inställning beror på geografiskt läge och typ av uppvärmningssystem (radiatorvärme, golvvärme etc). Förskjutning, värmekurva: Finjustering av temperatur till radiatorer/golvslingor. Värmekurvan parallellförskjuts. Normalt mellan - och +. Exempel: Markaryd. Område 0 (). Ställ in värmekurva 0, för ett lågtempererat radiatorsystem (för ett högtempererat radiatorsystem ökas värdet med enheter till värmekurva ), förskjutning -. Ställ in värmekurva, för ett golvvärmesystem, förskjutning -. För utförligare information, se skötselanvisningen. Förskjutning, värmekurva (minska/öka värme) min Val, värmekurva Nattändring 0-0 Elpatron Effektbegr max Säkring:, A Ständig dag Automatik Ständig natt Temperatur C 00 0 TG Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar 0 TG Huvudströmbrytare 0 0 Avstängd Sommarläge Värmeläge Reservläge Kontrollera att vatten finns i pannan innan den inkopplas. G H I J Lampindikeringar Säkring Omkopplare Panntryck

6 Frontpanel Till Villaägaren A Nattändring Den här inställningsratten används för att ändra värmen under en viss tid på dygnet. Ändringen kopplas in och ur enligt de tider man ställt in på klockan, se även under I Omkopplare. G Lampindikeringar Den översta lampan är tänd när elpatronen är inkopplad. Den understa lampan är tänd: När eleffekten är begränsad på grund av överbelastade huvudsäkringar. B Förskjutning, värmekurva Med den här inställningsratten kan man öka eller minska värmen, se avsnitt Inställningar Ändring av rumstemperaturen. De första två timmarna efter start av pannan. Vid aktiverad rundstyrning om sådan finns. C Val, värmekurva Inställningen beror på det geografiska läget och typen av uppvärmningssystem. För korrekt inställning, se avsnitt Inställningar Grundinställning. H Växelvis blinkande lampor indikerar att utegivaren inte är korrekt ansluten (kortsluten ledning eller avbrott). Säkring Säkring (, A) för manöver, och cirkulationspump. D Klocka På klockan ställer man in tider för in- och urkoppling av vald Nattändring, se även under I Omkopplare. I Omkopplare Omkopplingsknapp med tre lägen. Ständig dag Nattändring ej aktiv. E Panntemperatur Mätaren visar aktuell panntemperatur, vilken är densamma som framledningstemperaturen. Automatik. Klockstyrd nattändring. Ständig natt Nattändring ständigt aktiv. F Huvudströmbrytare med lägen. 0 Pannan helt avstängd. Sommarläge. Endast klockan och eventuell tariffstyrning till beredare är i drift. J Panntryck Här visas systemets/pannans tryck. Mätarens gradering är 0 bar. Tillåtet tryck är 0,, bar. Värmeläge. Normalt driftsläge, alla funktioner inkopplade. Reservläge. Detta läge används vid eventuell driftstörning. Pann-/framledningstemperaturen regleras då av Maxtermostaten. OBS! Eventuellt elansluten vattenvärmare bryts ej alltid av huvudströmbrytaren i.

7 Till Villaägaren Inställningar Värmeautomatik Inomhustemperaturen är beroende av flera olika faktorer. Under den varmare årstiden räcker solinstrålning och värmeavgivning från människor och apparater för att hålla huset varmt. När det blir kallare ute måste man starta sitt värmesystem. Ju kallare det blir ute desto varmare måste radiatorerna (elementen) vara. Denna anpassning sker automatiskt, först måste dock pannan ges rätt grundinställning (se nedan). rafiskt ningsolv- rva: ur till Förskjutning, värmekurva (minska/öka värme) min - + max 0- Grundinställning För grundinställning används ratten Val, värmekurva och ratten Förskjutning, värmekurva. Om man inte känner till vilka värden som skall ställas in, kan utgångsvärden hämtas ur vidstående karta. Blir inte rumstemperaturen den önskade, kan efterjustering vara nödvändig. skjuts.. ). ör r- as - r r- Val, värmekurva 0-0 Nattändring 0 + OBS! Vänta ett dygn mellan inställningarna så att temperaturerna hinner stabilisera sig. Efterjustering av grundinställningen. Kall väderlek Om rumstemperaturen är för låg, vrid ratten Val, värmekurva ett steg medsols. Om rumstemperaturen är för hög, vrid ratten Val, Värmekurva ett steg motsols. Varm väderlek Om rumstemperaturen är för låg, vrid ratten Förskjutning värmekurva ett steg medsols. n, Om rumstemperaturen är för hög, vrid ratten Förskjutning värmekurva ett steg motsols Elpatron Effektbegr Ändring av rumstemperatur Manuell förändring av rumstemperaturen. Vill man tillfälligt eller varaktigt sänka eller höja sin inomhustemperatur i förhållande till den temperatur man haft tidigare, vrider man ratten Förskjutning, värmekurva motsols eller medsols. Ett streck motsvarar ca grads förändring av rumstemperaturen. Tidsstyrd förändring av rumstemperaturen. Vill man under vissa tider på dygnet sänka eller höja rumstemperaturen, används ratten Nattändring. Denna ratt skall i utgångsläget stå i läge 0. Ett strecks förändring motsvarar ca grads förändring av rumstemperaturen (se även sidan.) Förändringen är verksam under de tider man ställt in på klockan (ryttare utskjutna). OBS! En höjning av rumstemperaturen kan bromsas av termostaterna till radiatorerna eller golvvärmen, varför dessa i så fall måste vridas upp.

8 Inställningar Till Villaägaren 7 Utgångsvärden för värmeautomatik Värdena som anges på kartan gäller för Val, värmekurva. Första värdet gäller för lågtempererat radiatorsystem. Har man ett högtempererat radiatorsystem bör angivet värde ökas med enheter. Förskjutning, värmekurva ställs i båda fallen på -. Värde inom parentes avser golvvärmesystem. Förskjutning, värmekurva ställs i detta fall på -. Kartans värden är oftast ett bra utgångsval som syftar att ge ca C rumstemperatur. Värdena kan vid behov efterjusteras. Exempel () 9 () Kiruna Gällivare Luleå Skellefteå. Hus med lågtempererat* radiatorsystem Markaryd = Område 0 (). Ställ in 0 på ratten Val, värmekurva och - på ratten Förskjutning värmekurva.. Hus med högtempererat** radiatorsystem Markaryd = Område 0 (). Ställ in 0+= på ratten Val värmekurva och - på ratten Förskjutning värmekurva.. Hus med golvvärme*** Markaryd = Område 0 (). Ställ in på ratten Val värmekurva och - på ratten Förskjutning värmekurva. Exempel: 9 () 9 () Göteborg 0 () () Halmstad Helsingborg Malmö () Karlstad Borås Östersund Örebro Jönköping Falun Linköping Växjö Kalmar Markaryd Umeå Örnsköldsvik Sundsvall Hudiksvall Gävle Uppsala Västerås Stockholm Norrköping Visby Hässleholm Karlskrona Simrishamn Ystad Söderhamn 9 () () () * Med lågtempererat radiatorsystem avses ett system där framledningstemperaturen behöver vara C den kallaste dagen. ** Med högtempererat radiatorsystem avses ett system där framledningstemperaturen behöver vara 70 C den kallaste dagen. *** Golvvärme kan dimensioneras väldigt olika. I exempel ovan avses ett system där framledningstemperaturen behöver vara ca 0 C den kallaste dagen.

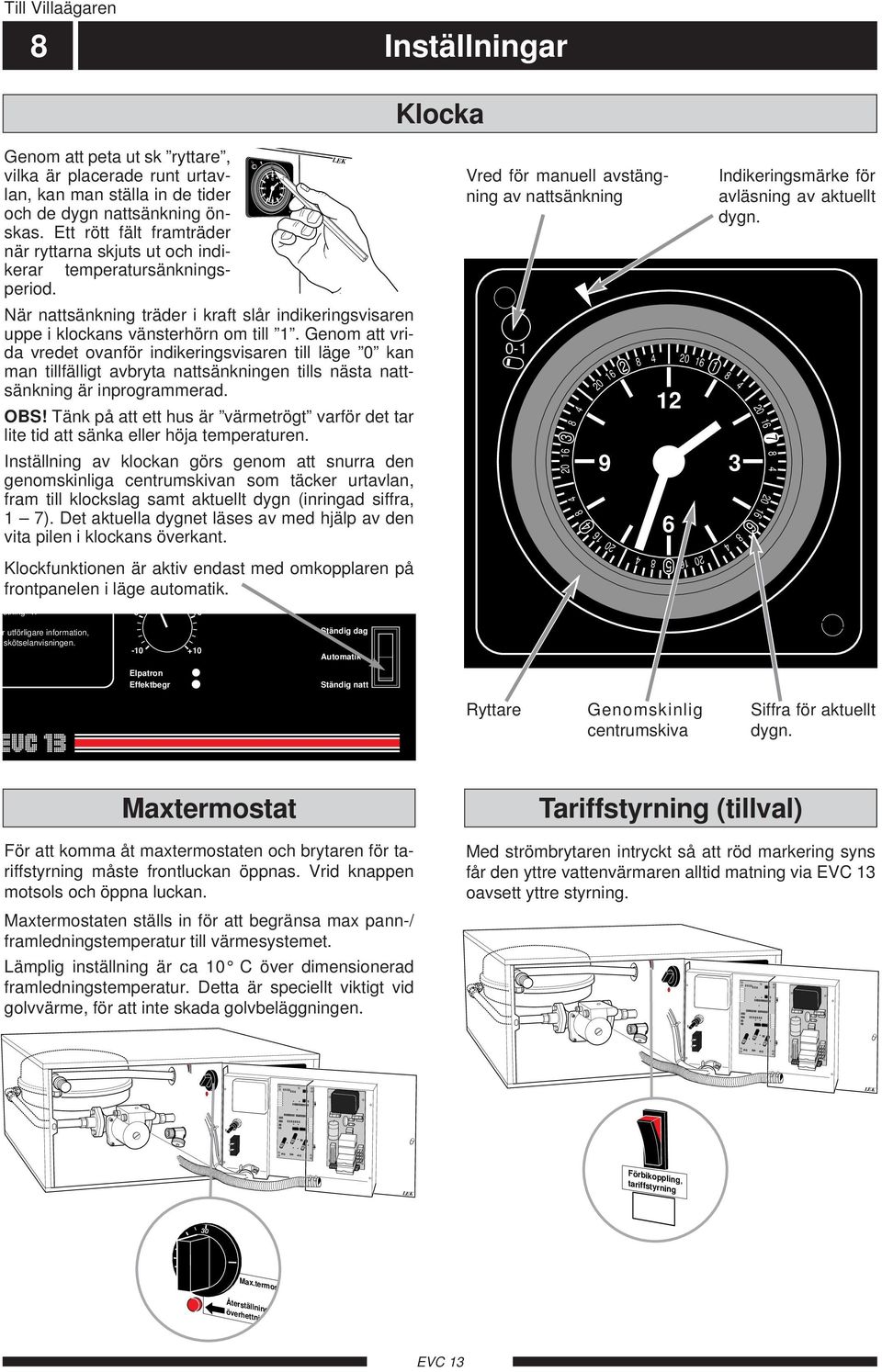

9 Till Villaägaren Inställningar Klocka Genom att peta ut sk ryttare, vilka är placerade runt urtavlan, kan man ställa in de tider 9 och de dygn nattsänkning önskas. Ett rött fält framträder när ryttarna skjuts ut och indikerar temperatursänkningsperiod. När nattsänkning träder i kraft slår indikeringsvisaren uppe i klockans vänsterhörn om till. Genom att vrida vredet ovanför indikeringsvisaren till läge 0 kan man tillfälligt avbryta nattsänkningen tills nästa nattsänkning är inprogrammerad. OBS! Tänk på att ett hus är värmetrögt varför det tar lite tid att sänka eller höja temperaturen. Inställning av klockan görs genom att snurra den genomskinliga centrumskivan som täcker urtavlan, fram till klockslag samt aktuellt dygn (inringad siffra, 7). Det aktuella dygnet läses av med hjälp av den vita pilen i klockans överkant. Klockfunktionen är aktiv endast med omkopplaren på frontpanelen i läge automatik. utning. + Vred för manuell avstängning av nattsänkning 0-9 Indikeringsmärke för avläsning av aktuellt dygn. 7 r utförligare information, skötselanvisningen Ständig dag Automatik Elpatron Effektbegr Ständig natt Ryttare Genomskinlig centrumskiva Siffra för aktuellt dygn. Maxtermostat För att komma åt maxtermostaten och brytaren för tariffstyrning måste frontluckan öppnas. Vrid knappen motsols och öppna luckan. Maxtermostaten ställs in för att begränsa max pann-/ framledningstemperatur till värmesystemet. Lämplig inställning är ca 0 C över dimensionerad framledningstemperatur. Detta är speciellt viktigt vid golvvärme, för att inte skada golvbeläggningen. Tariffstyrning (tillval) Med strömbrytaren intryckt så att röd markering syns får den yttre vattenvärmaren alltid matning via oavsett yttre styrning. Förbikoppling tariffstyrning 0 Max.termost Återställning, överhettningssk

10 Övervakning och underhåll Till Villaägaren 9 Säkerhetsventil För att komma åt säkerhetsventilen måste frontluckan öppnas. Vrid knappen motsols och öppna luckan. Säkerhetsventilen skall öppnas manuellt och åter stängas (vrid ratten ett snäpp moturs) cirka fyra gånger per år, varvid kontrolleras att en liten mängd vatten strömmar ut och att ventilen därefter åter sluter tätt. Efter kontrollen skall tillses att erforderligt tryck finns i systemet. Vid behov skall vatten fyllas på. Detta göres med slang via avtappningsventilen (0) eller via av installatören monterad påfyllningsventil, se även avsnitt Igångkörning och injustering Påfyllning. Tryckmätare Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar 0 TG Tryckmätaren som är placerad på frontpanelens högra del skall visa ett tryck mellan expansionskärlets förtryck (normalt 0, bar) och, bar ( mvp). Om trycket är för lågt riskerar man att inte få varmt i alla radiatorer. Om trycket är för högt skall säkerhetsventilen släppa ut överflödigt vatten. Det högsta trycket erhålles när det är som kallast ute. Vid behov skall vatten fyllas på, se även avsnitt Igångkörning och injustering Påfyllning. Temperaturmätare Temperatur Temperaturmätaren som är placerad på frontpanelens högra del visar aktuell pann-/framledningstemperatur C 00 0 TG Manöversäkring Säkring:, A Pannans cirkulationspump och manöverkrets är avsäkrad med en, A glasrörssäkring. Denna sitter åtkomlig från frontpanelens framsida. Om säkringen löst ut skall felorsaken konstateras och felet åtgärdas innan säkringen bytes.

11 Till Villaägaren 0 Orsaker och åtgärder vid eventuell driftsstörning Låg rumstemperatur Utlöst grupp- eller huvudsäkring. Utlöst manöversäkring, se avsnitt Övervakning och underhåll Manöversäkring. Fel inställd värmekurva, se avsnitt Inställningar Grundinställning. Utlöst överhettningsskydd, se avsnitt Orsaker och åtgärder vid eventuell driftstörning Återställning av överhettningsskydd. Luft i pannan/värmesystemet. Cirkulationspump stannat se avsnitt Orsaker och åtgärder vid eventuell driftstörning Hjälpstart av cirkulationspump. För lågt ställd maxtermostat, eller temperaturbegränsning, se avsnitt Inställningar Maxtermostat samt Elinstallation Maxtermostat/Temperaturbegränsning. Huvudströmbrytaren ställd i läge eller i läge 0. Luft i cirkulationspumpen, se avsnitt Orsaker och åtgärder vid eventuell driftstörning Hjälpstart av cirkulationspump. För låg kapacitet inställd på cirkulationspumpen. Omkopplare () ställd i läge Ständig natt. För lågt ställda radiatortermostater/rumstermostat. Belastningsvakten spärrar del av effekt på grund av för stor total belastning på huvudsäkringen. Uteblivet varmvatten I de fall matar en elvattenvärmare kan uteblivet varmvatten bero på någon av nedanstående orsaker: Utlöst grupp- eller huvudsäkring, Vattenvärmaren blockerad av eventuell tariffstyrning. Hög varmvattenförbrukning (speciellt vid tariffstyrning). Utlöst internsäkring (7) (endast vid intern vidarematning av elektrisk vattenvärmare). Hög rumstemperatur Fel inställd värmekurva, se avsnitt Inställningar Grundinställning. För högt ställda radiatortermostater/rumstermostat. Huvudströmbrytare Avstängd Sommarläge Värmeläge Reservläge Reservläge EVC- är som en extra säkerhetsåtgärd försedd med ett Reservläge på driftlägesomkopplaren. Detta läge kan användas om den ordinarie styrautomatiken eventuellt inte skulle fungera. Maxtermostaten styr i detta läge pann-/framledningstemperaturen till inställt värde. 0 Max.termos Återställning, överhettningssk

12 Orsaker och åtgärder vid eventuell driftsstörning Återställning överhettningsskydd Till Villaägaren Om överhettningsskyddet löst ut återställes detta genom att trycka in återställningsknappen, exempelvis med hjälp av en skruvmejsel. 0 Max.termos Återställning, överhettningssk Hjälpstart av cirkulationspump Skyddshuv Luftningsskruv Stäng av. Tag bort skyddshuven och lossa luftningsskruven. Håll en trasa över mejselklingan, en viss vattenmängd kan tränga ut. Stick in en skruvmejsel och vrid runt pumprotorn. Skruva fast luftningsskruven. Starta och kontrollera om cirkulationspumpen fungerar. Tryck fast skyddshuven. Det kan många gånger vara lättare att starta cirkulationspumpen med igång, ställ strömställaren i läge. Om hjälpstart av cirkulationspump skall göras med igång, så var beredd på att skruvmejseln rycker till när pumpen startar. OBS! Om orsaken till driftsstörningen ej kan lokaliseras och åtgärdas med hjälp av ovanstående punkter bör service begäras.

13 9 () 9 () () () Östersund Karlstad Falun Örebro 9 () Skellefteå Umeå Örnsköldsvik Sundsvall Hudiksvall Söderhamn Gävle Uppsala Västerås Kiruna Gällivare Stockholm Norrköping Borås Linköping 9 () Göteborg Jönköping Visby () 0 () Växjö () Halmstad () Markaryd Kalmar Helsingborg Hässleholm Karlskrona Malmö Simrishamn () Ystad Luleå R min Säkring,A 0 C Huvud- Till Installatören Allmänt till installatören Transport och uppställning Elpannan skall transporteras och förvaras torrt. Karta med riktvärden för val av värmekurva om ej projekterade värden finns. Val, värmekurva: Inställning beror på geografiskt läge och typ av uppvärmningssystem (radiatorvärme, golvvärme etc.). Förskjutning, värmekurva: Finjustering av temperatur till radiatorer/golvslingor. Värmekurvan parallellförskjuts. Normalt mellan - och +. Exempel: Markaryd. Område 0 (). Ställ in värmekurva 0, för ett lågtempererat radiatorsystem (för ett högtempererat radiatorsystem ökas värdet med enheter till värmekurva ), förskjutning -. Ställ in värmekurva, för ett golvvärmesystem, förskjutning -. För utförligare information, se skötselanvisningen. Förskjutning, värmekurva (minska/öka värme) Val, värmekurva Nattsänkning Elpatron Effektbegr. 9 Ständig dag Automatik Ständig natt Temperatur TG Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar TG 0 strömbrytare 0 Avstängd Sommarläge Värmeläge Reservläge 0 Kontrollera att vatten finns i pannan innan den inkopplas. är avpassad att placeras ovanpå en elektrisk vattenvärmare typ NIBE COMPACT. Tillse att eventuell anod i varmvattenberedaren är åtkomlig. OBS! skall installeras horisontellt, minst 0 cm från golv. För att få tillräcklig luftning av elkomponenterna måste en luftspalt på minst 0 mm finnas under pannans bottenplåt. För installation och åtkomlighet vid eventuell service måste ett utrymme på ca 0 cm finnas över samt ca 0 cm framför pannan. Funktionsprincip Till VVB AV CP EXP AV SÄV K* SÄK* BR* UR P GT RC AV EP GT Utrustning för matning av yttre elvattenvärmare (tillbehör) Matning AV* Från tariffur OBS! Ledningen mellan påfyllningspåstick och panna får ej förses med avstängningsventil. Detta för att undvika risk för sprängning av radiatorkrets. AV* AV* Utrustning RAD* GT Utegivare GT Pann-/framledningsgivare SÄV Säkerhetsventil panna EXP Expansionskärl AV Avtappningsventil AV * Avstängningsventil radiatorkrets framledning AV * Avstängningsventil radiatorkrets returledning AV * Påfyllningsventil AV Avstängningsventil cirkulationspump AV Avstängningsventil cirkulationspump CP Cirkulationspump EP Elpatron RC Värmeautomatik UR Kopplingsur K * Kontaktor tariffstyrning av elektrisk vattenvärmare BR * Förbikoppling av tariffstyrning SÄK * Automatsäkringsgrupp RAD * Radiatorkrets * Ingår ej i standardleverans har utetemperaturstyrd panntemperatur varför shuntventil ej behövs. Utetemperaturgivare medlevereras. Effekten kopplas in och ur med hjälp av två kontaktorer och två reläer. har inbyggd cirkulationspump, expansionskärl, säkerhetsventil, avtappningsventil, belastningsvakt samt ingång för rundstyrning. Installationskontroll Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Installationskontrollen skall dokumenteras. Ovanstående gäller elpannor som är utrustade med slutna expansionskärl. Utbyte av panna eller expansionskärl får ej ske utan förnyad kontroll.

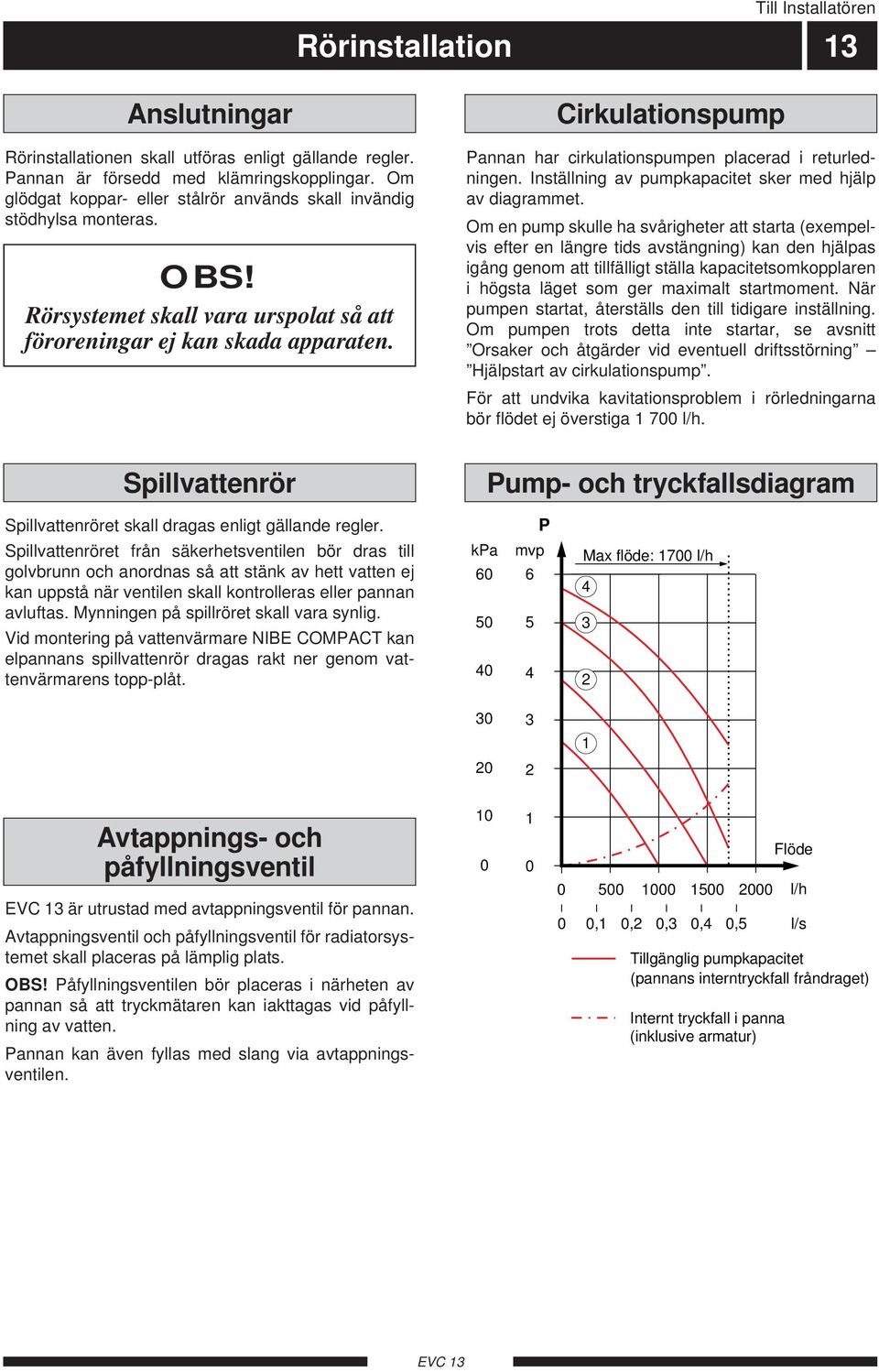

14 Anslutningar Rörinstallation Cirkulationspump Till Installatören Rörinstallationen skall utföras enligt gällande regler. Pannan är försedd med klämringskopplingar. Om glödgat koppar- eller stålrör används skall invändig stödhylsa monteras. OBS! Rörsystemet skall vara urspolat så att föroreningar ej kan skada apparaten. Pannan har cirkulationspumpen placerad i returledningen. Inställning av pumpkapacitet sker med hjälp av diagrammet. Om en pump skulle ha svårigheter att starta (exempelvis efter en längre tids avstängning) kan den hjälpas igång genom att tillfälligt ställa kapacitetsomkopplaren i högsta läget som ger maximalt startmoment. När pumpen startat, återställs den till tidigare inställning. Om pumpen trots detta inte startar, se avsnitt Orsaker och åtgärder vid eventuell driftsstörning Hjälpstart av cirkulationspump. För att undvika kavitationsproblem i rörledningarna bör flödet ej överstiga 700 l/h. Spillvattenrör Pump- och tryckfallsdiagram Spillvattenröret skall dragas enligt gällande regler. P Spillvattenröret från säkerhetsventilen bör dras till golvbrunn och anordnas så att stänk av hett vatten ej kan uppstå när ventilen skall kontrolleras eller pannan avluftas. Mynningen på spillröret skall vara synlig. Vid montering på vattenvärmare NIBE COMPACT kan elpannans spillvattenrör dragas rakt ner genom vattenvärmarens topp-plåt. kpa mvp Max flöde: 700 l/h 0 Avtappnings- och påfyllningsventil är utrustad med avtappningsventil för pannan. Avtappningsventil och påfyllningsventil för radiatorsystemet skall placeras på lämplig plats. OBS! Påfyllningsventilen bör placeras i närheten av pannan så att tryckmätaren kan iakttagas vid påfyllning av vatten. Pannan kan även fyllas med slang via avtappningsventilen , 0, 0, , 0, Internt tryckfall i panna (inklusive armatur) Flöde l/h l/s Tillgänglig pumpkapacitet (pannans interntryckfall fråndraget)

15 Till Installatören Elinstallation Inkoppling Inkoppling av pannan får ej påbörjas utan elleverantörens medgivande och skall utföras under överinseende av behörig elinstallatör. Val av maxeffekt görs genom att ställa in effektbegränsaren, se avsnitt Elinstallation Effektstyrning elpatron. Vald effekt skall dokumenteras av installatören. Fabriksinställd effektbegränsning är 9,0 kw. All elektrisk utrustning förutom utegivaren är internt färdigkopplad. Inkoppling av utegivare beskrivs i avsnitt Styrning av framledningstemperatur Utegivare. Pannan är försedd med belastningsvakt, förberedd för rundstyrning samt har utrustning för tariffstyrning av elektrisk vattenvärmare som tillval. Kabelinföringar Kabelinföring sker på pannans baksida, se avsnitt Komponentplacering och Komponentlista. Huvudströmbrytare 0 C TG värmesystem): r påfyllning, se ar TG 0 00 Läge I Enbart klocka och tariffstyrning av vattenvärmare i drift. Läge Normalt driftläge. Som läge men med klocka, elpatron, automatik och cirkulationspump inkopplade. Läge Reservläge. Detta läge kan användas tillfälligt om något i automatiken ej skulle fungera. Pann-/framledningstemperaturen styrs av maxtermostaten. Pump och elpatron (begränsad till kw) är i drift. OBS! Kontrollera att maxtermostaten inte är för högt ställd. Detta är särskilt viktigt om man har golvvärmesystem. Huvudströmbrytare 0 0 Avstängd Sommarläge Värmeläge Reservläge Kontrollera att vatten finns i pannan innan den inkopplas. OBS! Huvudströmbrytaren får ej vridas från läge 0 innan pannvatten fyllts på. Temperaturbegränsaren, termostaten, termometern och elpatronen kan då skadas. Läge 0 Pannan är helt avstängd, värme kan ej erhållas. Återvändande effekt Elpannan är försedd med tidsfördröjning som blockerar en del av elpatronen så att max,0 kw kopplas in de första två timmarna efter det att pannan varit bortkopplad. Tidsfördröjningen kan enkelt förbikopplas genom att trycka in snabbstartsknappen. Denna åtgärd kan användas vid service och funktionsprov på pannan. OBS! Det är dock alltid minuter mellan varje stegstorlek. (se tabell under rubrik Effektstyrning elpatron. Snabbstartsknapp (-timmarsfördröjning)

16 7 kw C kw C Elinstallation Till Installatören Effektstyrning elpatron Effektbegränsning Säkringsstorlek (A) Temperatur begränsning Panntemperaturen styrs av utetemperaturen. Reglerutrustningen kopplar in effekt i steg om kw och reglerar in sig i lämpligt effektområde. Begränsning av effekten ställs in med hjälp av potentiometer Effektbegränsning, se bild. (t d = ca min Effektbegränsning Säkringsstorlek (A) 0 0 kw C % 00% Rundstyrning Sluten kontakt medför bortbruten effekt 7 0 Temperatur begränsning Utegivare Anslutningsplint () Skyddsklenspänning Effekt Stegstorlek Belastning per fas (A) (kw) (kw) L L L,0,0 +,,, + 9, 9,,,7,7, , 0, 0, +,7,7,7 9 +,0,0,0 ++,0,0,0 +++,,, Rundstyrning/Belastningsvakt Om rundstyrning eller belastningsvakt skall användas bör VP-rör för signalledningar dras till pannan. Inställningen av belastningsvakt görs med hjälp av potentiometer Säkringsstorlek, se bild. Inkoppling av belastningsvaktens strömkännare görs på anslutningsplint () för skyddsklenspänning, se bild. Inkoppling för rundstyrning görs med potentialfria kontakter på samma anslutningsplint. Strömkännare Maxtermostat/Temperaturbegränsning Effektbegränsning Säkringsstorlek (A) Temperatur begränsning 0 Temperaturbegränsning Vid normaldrift begränsas pannans framledningstemperatur av potentiometern Temperaturbegränsning, se bild i avsnitt Elinstallation Effektstyrning elpatron. Normalinställning bör vara ca C över dimensionerande framledningstemperatur. Utöver inställningen för Temperaturbegränsning finns dessutom en Maxtermostat, vars uppgift också är att säkerställa begränsningen av framledningstemperaturen. Normalinställning bör vara ca 0 C över dimensionerande framledningstemperatur. Vid drift i R-läge kan framledningstemperaturen justeras med hjälp av maxtermostaten. Överhettningsskydd Överhettningsskydd Max.termost Återställning, överhettningssky Maxtermostat Överhettningsskyddet () bryter strömtillförseln mellan C och kan manuellt återställas genom att man trycker in återställningsknappen, se avsnitt Orsaker och åtgärder vid eventuell driftstörning

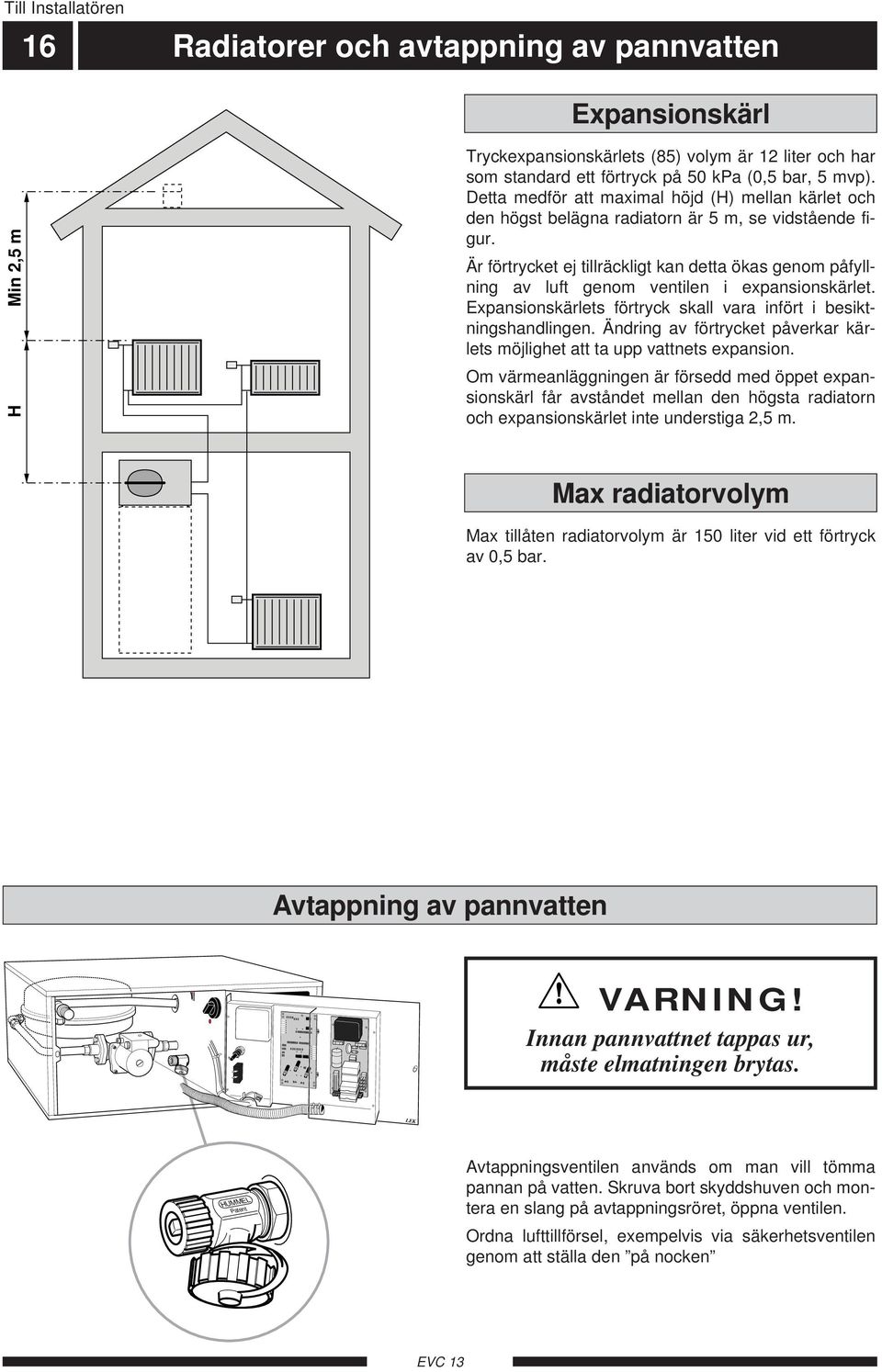

17 Till Installatören Radiatorer och avtappning av pannvatten Expansionskärl H Min, m Tryckexpansionskärlets () volym är liter och har som standard ett förtryck på 0 kpa (0, bar, mvp). Detta medför att maximal höjd (H) mellan kärlet och den högst belägna radiatorn är m, se vidstående figur. Är förtrycket ej tillräckligt kan detta ökas genom påfyllning av luft genom ventilen i expansionskärlet. Expansionskärlets förtryck skall vara infört i besiktningshandlingen. Ändring av förtrycket påverkar kärlets möjlighet att ta upp vattnets expansion. Om värmeanläggningen är försedd med öppet expansionskärl får avståndet mellan den högsta radiatorn och expansionskärlet inte understiga, m. Max radiatorvolym Max tillåten radiatorvolym är 0 liter vid ett förtryck av 0, bar. Avtappning av pannvatten! VARNING! Innan pannvattnet tappas ur, måste elmatningen brytas. HUMMEL Patent Avtappningsventilen används om man vill tömma pannan på vatten. Skruva bort skyddshuven och montera en slang på avtappningsröret, öppna ventilen. Ordna lufttillförsel, exempelvis via säkerhetsventilen genom att ställa den på nocken

18 7 Styrning av framledningstemperatur Till Installatören 7 kjutning, mekurva ska/öka värme) + max värmekurva Klocka Eventuell nattändring av rumstemperaturen styrs av en klocka. Denna klocka har lång gångreserv (ca 7 timmar) vid strömavbrott och är utrustad med veckoskiva. Minimalt intervall mellan in och urkoppling är timme. Se även avsnitt Inställningar Klocka. Säkring:, A Utegivare 9 Utegivarens signal styr reglercentralen så att korrekt pann-/framledningstemperatur erhålls. Sambandet mellan utetemperatur och pann-/framledningstemperatur kan ställas in med hjälp av rattarna Förskjutning värmekurva och Val värmekurva Utegivaren placeras normalt på nord- eller nordvästväggen väl skyddad från mekanisk åverkan. Givaren skall mäta korrekt utetemperatur och får således ej påverkas av exempelvis morgonsol. Den elektriska inkopplingen görs på reläkortets (9) kopplingsplint (). Max tillåten kabellängd: Cu-kabel Ø 0, mm m Cu-kabel,0 mm 0 m Givarvärden Temperatur Resistans ( C) (ohm) ± Pann-/Framledningsgivare Pann-/Framledningsgivare (), se avsnitt Komponentplacering, mäter framledningstemperaturen och skickar en signal till värmeautomatiken, vilken i sin tur korrigerar framledningstemperaturen med hjälp av elpatronen.

19 Till Installatören Inställning av framledningstemperatur Förskjutning värmekurva - Inställning efter diagram FRAMLEDNINGSTEMPERATUR + C VÄRMEKURVA C FÖRSKJUTNING VÄRMEKURVA UTETEMPERATUR är försedd med en utetemperaturstyrd värmeautomatik. Det innebär att panntemperaturen och därmed också framledningstemperaturen regleras i förhållande till den aktuella utetemperaturen. Förhållandet mellan utetemperatur och framledningstemperatur ställes in med hjälp av rattarna Val värmekurva och Förskjutning värmekurva. Först väljes Förskjutning värmekurva. Lämpligt värde för golvvärme är - och för ett radiatorsystem -. I diagrammet utgår man därefter från ortens dimensionerande utetemperatur och värmesystemets dimensionerade framledningstemperatur. Där dessa två värden möts kan värmeautomatikens kurvlutning utläsas. Förskjutning värmekurva 0 FRAMLEDNINGSTEMPERATUR + C VÄRMEKURVA C FÖRSKJUTNING VÄRMEKURVA UTETEMPERATUR Förskjutning värmekurva + FRAMLEDNINGSTEMPERATUR + C VÄRMEKURVA C FÖRSKJUTNING VÄRMEKURVA UTETEMPERATUR

20 Igångkörning och injustering Till Installatören 9 Tryck (panna/värmesystem): 0.-. bar. För påfyllning, se instruktion. bar 0 TG Påfyllning Påfyllning göres med slang via avtappningsventilen (0) eller via en i radiatorkretsen monterad påfyllningsventil, se avsnitt Rörinstallation Avtappnings- och påfyllningsventil. Vid påfyllning av värmevattnet (pannvatten och radiatorvatten) kan man se att trycket ökar på tryckmätaren (). När visaren når markeringen (ca, bar) börjar säkerhetsventilen (7) att släppa ut luftblandat vatten. Avbryt då påfyllningen. Luftning Pannan luftas genom säkerhetsventilen (7). Det övriga värmesystemet luftas genom sina respektive avluftningsventiler. OBS! Säkerhetsventilen måste manövreras mycket försiktigt då den öppnar snabbt. Efterjustering Efter avslutad luftning skall trycket justeras in. Lämpligt tryck är ca, bar om systemet är varmt och ca 0, om systemet är kallt. Under den första tiden frigöres luft ur värmevattnet och avluftningar kan bli nödvändiga. Hörs porlande ljud från pannan krävs ytterligare avluftningar av hela systemet. När systemet stabiliserats (korrekt tryck i pannan och all luft bortförd) kan värmeautomatiken ställas in på önskade värden. Se avsnitt Inställningar Värmeautomatik och Frontpanel.
