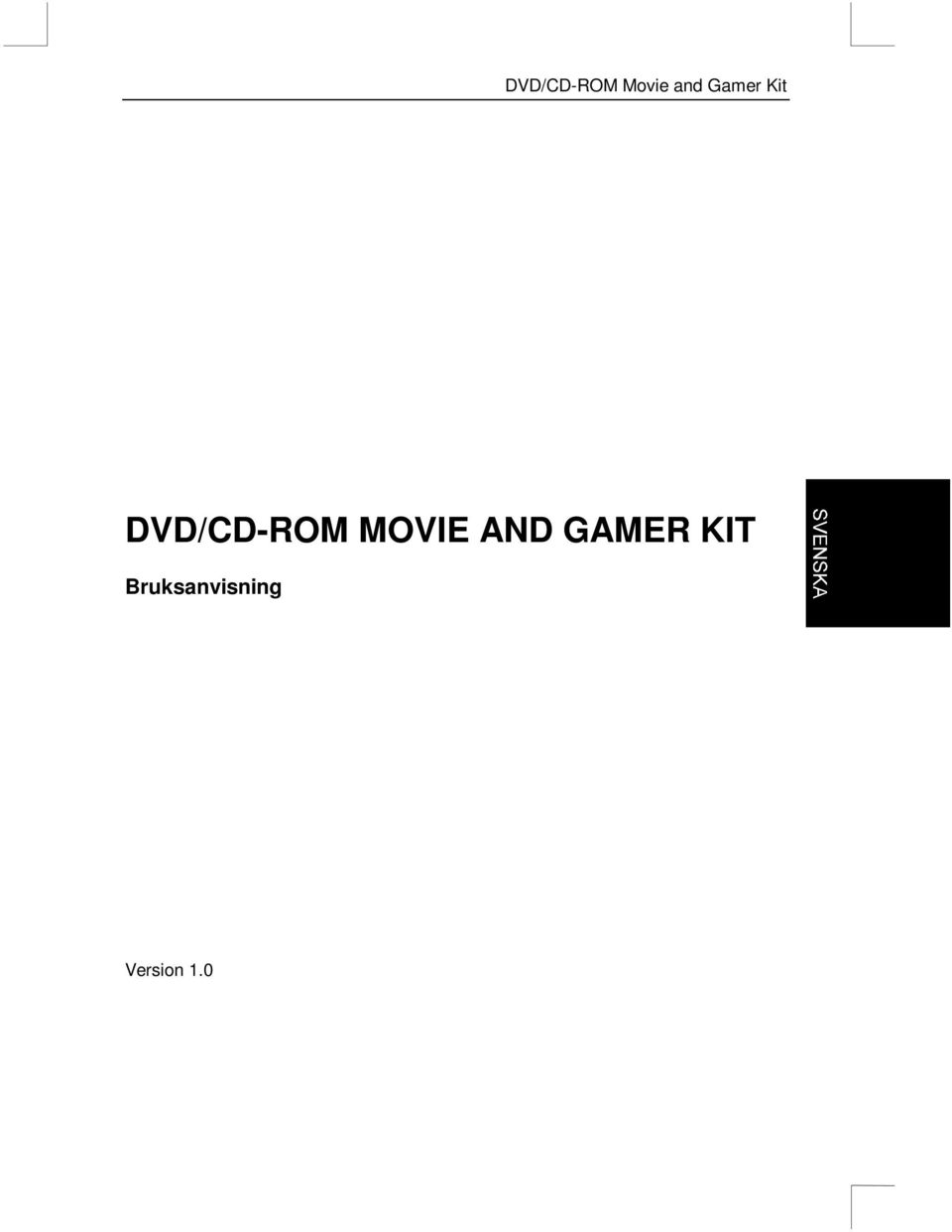

1 DVD/CD-ROM MOVIE AND GAMER KIT Bruksanvisning Version 1.0

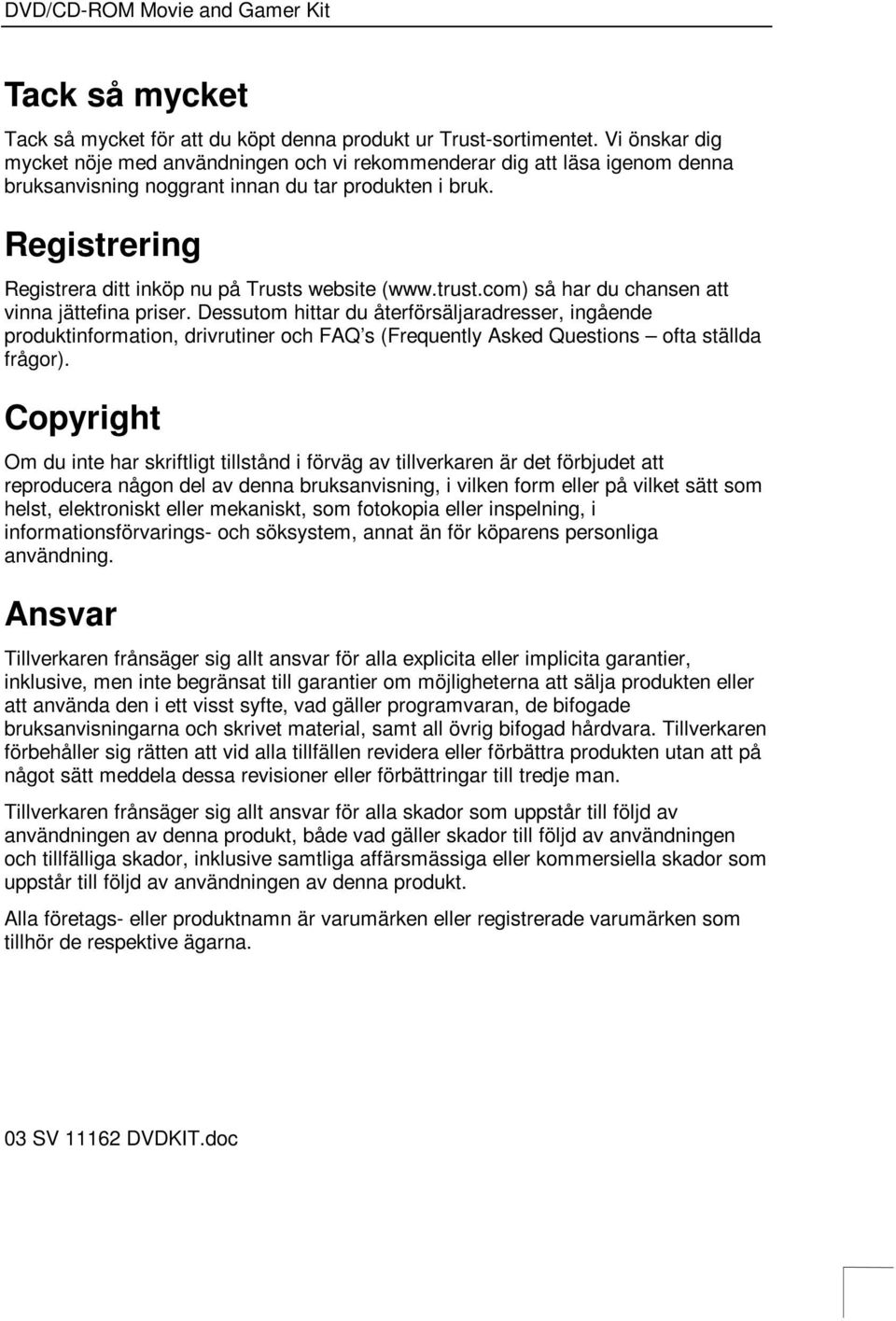

2 Tack så mycket Tack så mycket för att du köpt denna produkt ur Trust-sortimentet. Vi önskar dig mycket nöje med användningen och vi rekommenderar dig att läsa igenom denna bruksanvisning noggrant innan du tar produkten i bruk. Registrering Registrera ditt inköp nu på Trusts website ( så har du chansen att vinna jättefina priser. Dessutom hittar du återförsäljaradresser, ingående produktinformation, drivrutiner och FAQ s (Frequently Asked Questions ofta ställda frågor). Copyright Om du inte har skriftligt tillstånd i förväg av tillverkaren är det förbjudet att reproducera någon del av denna bruksanvisning, i vilken form eller på vilket sätt som helst, elektroniskt eller mekaniskt, som fotokopia eller inspelning, i informationsförvarings- och söksystem, annat än för köparens personliga användning. Ansvar Tillverkaren frånsäger sig allt ansvar för alla explicita eller implicita garantier, inklusive, men inte begränsat till garantier om möjligheterna att sälja produkten eller att använda den i ett visst syfte, vad gäller programvaran, de bifogade bruksanvisningarna och skrivet material, samt all övrig bifogad hårdvara. Tillverkaren förbehåller sig rätten att vid alla tillfällen revidera eller förbättra produkten utan att på något sätt meddela dessa revisioner eller förbättringar till tredje man. Tillverkaren frånsäger sig allt ansvar för alla skador som uppstår till följd av användningen av denna produkt, både vad gäller skador till följd av användningen och tillfälliga skador, inklusive samtliga affärsmässiga eller kommersiella skador som uppstår till följd av användningen av denna produkt. Alla företags- eller produktnamn är varumärken eller registrerade varumärken som tillhör de respektive ägarna. 03 SV DVDKIT.doc

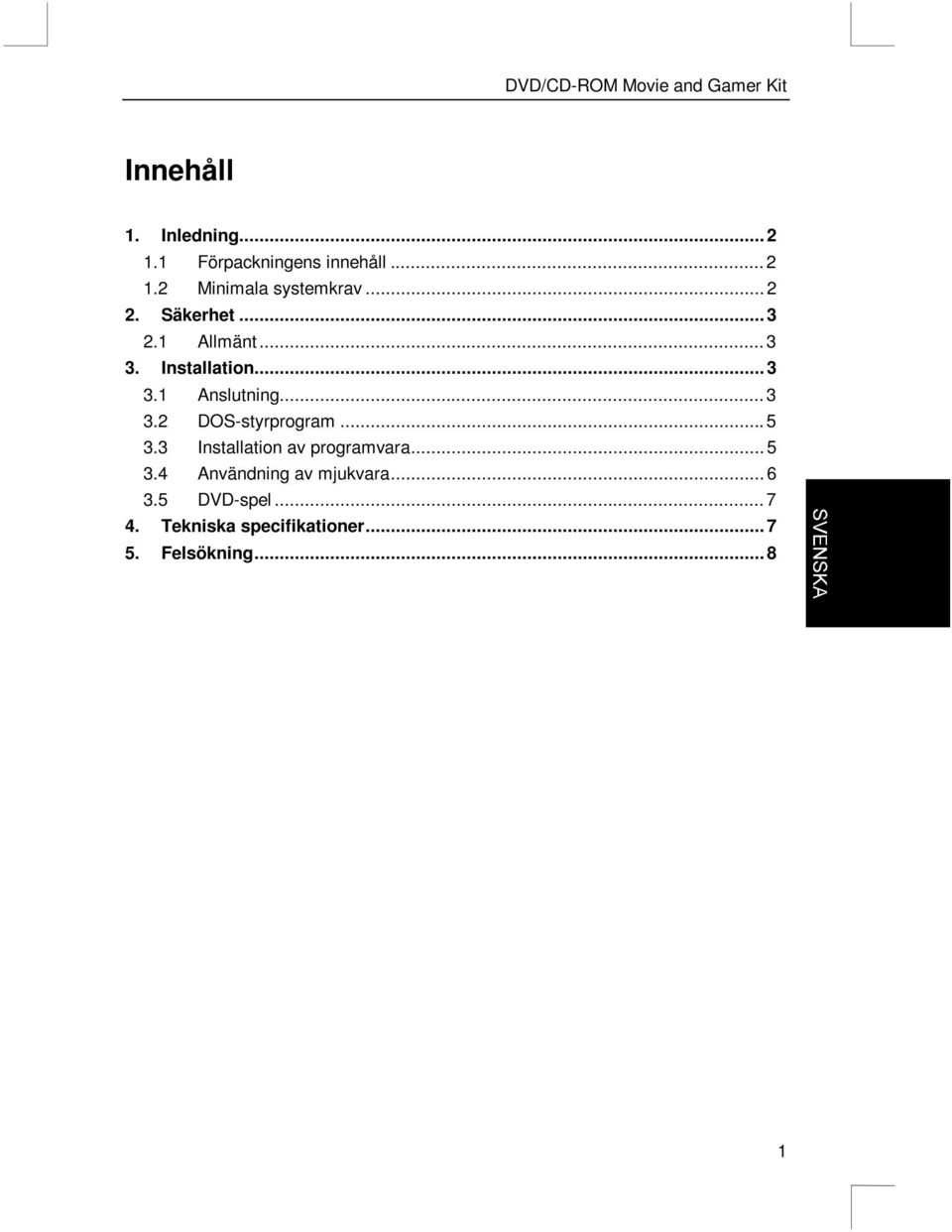

3 Innehåll 1. Inledning Förpackningens innehåll Minimala systemkrav Säkerhet Allmänt Installation Anslutning DOS-styrprogram Installation av programvara Användning av mjukvara DVD-spel Tekniska specifikationer Felsökning

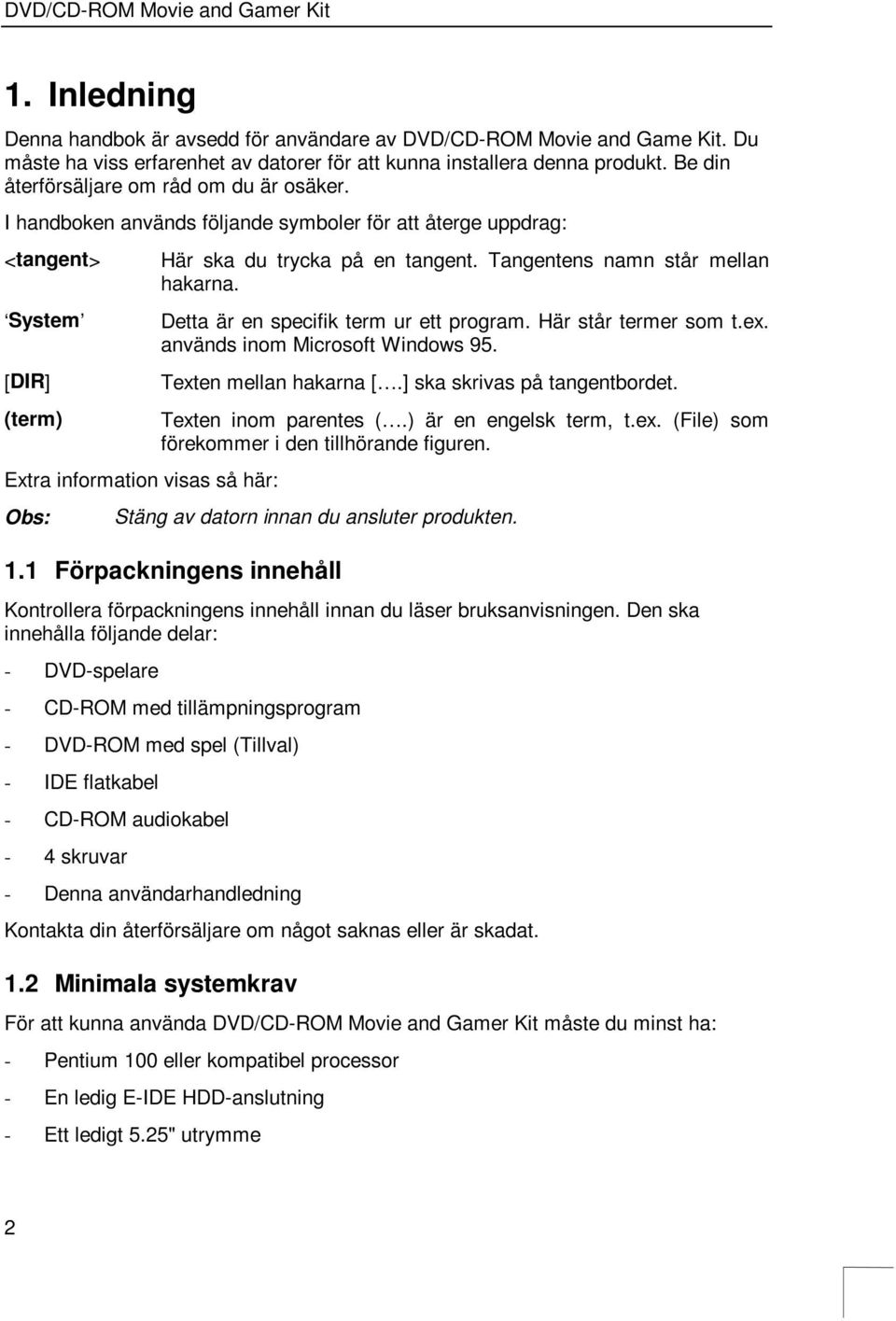

4 1. Inledning Denna handbok är avsedd för användare av DVD/CD-ROM Movie and Game Kit. Du måste ha viss erfarenhet av datorer för att kunna installera denna produkt. Be din återförsäljare om råd om du är osäker. I handboken används följande symboler för att återge uppdrag: <tangent> System [DIR] (term) Här ska du trycka på en tangent. Tangentens namn står mellan hakarna. Detta är en specifik term ur ett program. Här står termer som t.ex. används inom Microsoft Windows 95. Texten mellan hakarna [.] ska skrivas på tangentbordet. Texten inom parentes (.) är en engelsk term, t.ex. (File) som förekommer i den tillhörande figuren. Extra information visas så här: Obs: Stäng av datorn innan du ansluter produkten. 1.1 Förpackningens innehåll Kontrollera förpackningens innehåll innan du läser bruksanvisningen. Den ska innehålla följande delar: - DVD-spelare - CD-ROM med tillämpningsprogram - DVD-ROM med spel (Tillval) - IDE flatkabel - CD-ROM audiokabel - 4 skruvar - Denna användarhandledning Kontakta din återförsäljare om något saknas eller är skadat. 1.2 Minimala systemkrav För att kunna använda DVD/CD-ROM Movie and Gamer Kit måste du minst ha: - Pentium 100 eller kompatibel processor - En ledig E-IDE HDD-anslutning - Ett ledigt 5.25" utrymme 2

5 - 16 MB internminne För att kunna spela DVD-filmer med den bifogade programvaran måste du minst ha: - Pentium 300 / Celeron 333 eller en kompatibel processor - 30 MB ledigt utrymme på hårddisken 2. Säkerhet 2.1 Allmänt 1. Använd aldrig apparaten i en fuktig omgivning. 2. Stick aldrig in något föremål genom springorna i apparatens hölje. 3. Försök aldrig själv reparera apparaten. 4. Apparater får aldrig anslutas eller frånkopplas medan datorn är inkopplad. Detta kan skada apparaturen. 5. Placera apparaten så att kablarna inte kan skadas. 6. Statisk elektricitet kan skada datorkomponenter. Vidrör datorns hölje för att ladda ur eventuell statisk elektricitet i din kropp. 7. Stäng av datorn och tag ut kontakten ur uttaget innan du öppnar datorn. 8. Se till att de delar du vill montera in i datorn är kompatibla med ditt system. 3. Installation 3.1 Anslutning 1. Stäng av datorn och ta bort höljet. 2. Montera DVD-spelaren i ett ledigt 5.25" utrymme. 3. Nu måste du välja vilken anslutning du ska använda. Du kan välja mellan följande alternativ: A. Du vill byta ut din CD-ROM-spelare mot DVD-spelaren: DVD-spelaren kan också läsa alla normala CD-skivor, därför rekommenderar vi att du byter ut din CD-ROM-spelare mot DVD-spelaren. - Ta ut alla kablar ur din CD-ROM-spelare. Glöm inte bort var de satt. - Ta ut CD-ROM-spelaren ur datorn. - Sätt DVD-spelarens jumpers i samma läge (master eller slave) som du hade CD-ROM-spelaren i. - Bygg in DVD-spelaren. 3

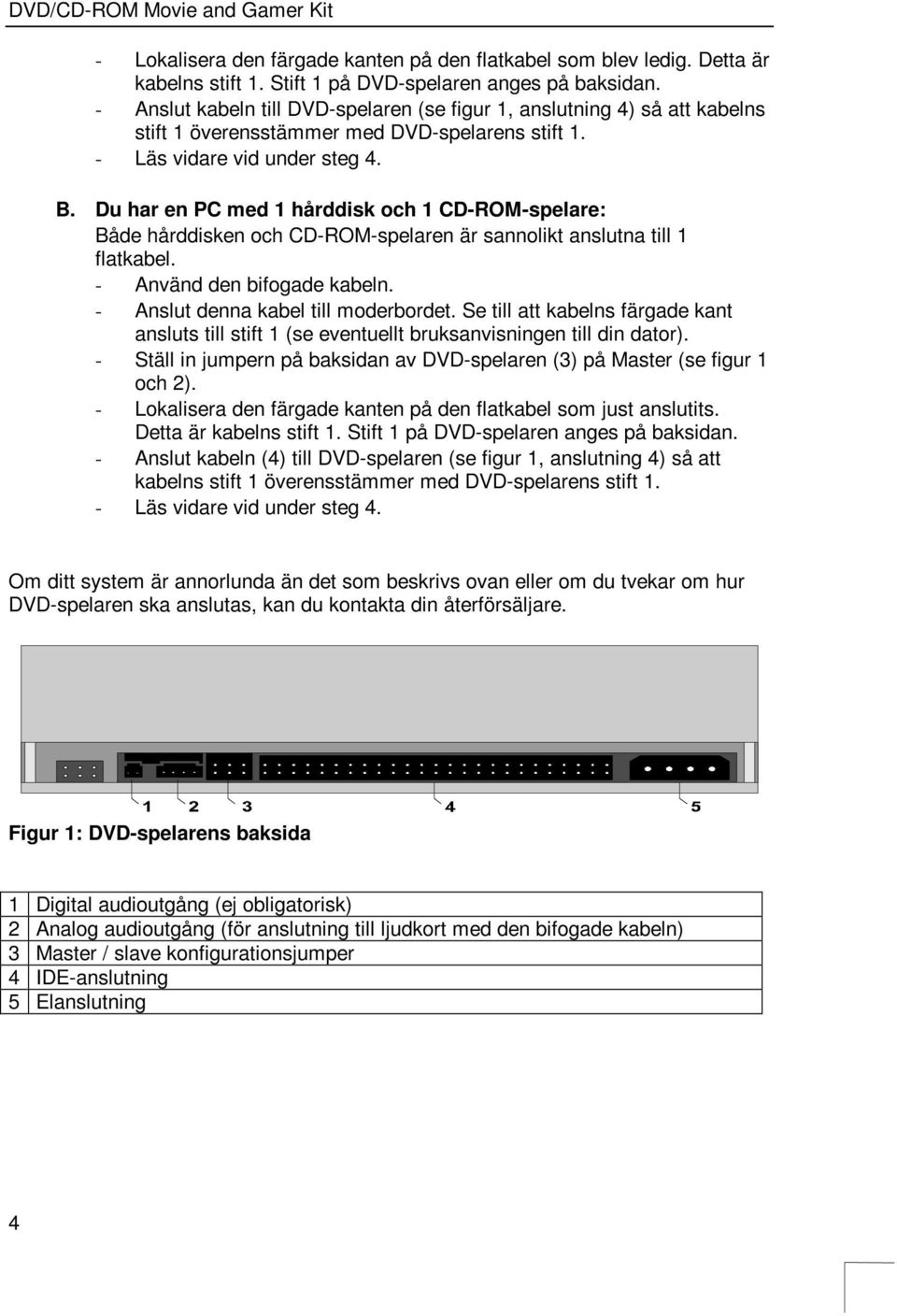

6 - Lokalisera den färgade kanten på den flatkabel som blev ledig. Detta är kabelns stift 1. Stift 1 på DVD-spelaren anges på baksidan. - Anslut kabeln till DVD-spelaren (se figur 1, anslutning 4) så att kabelns stift 1 överensstämmer med DVD-spelarens stift 1. - Läs vidare vid under steg 4. B. Du har en PC med 1 hårddisk och 1 CD-ROM-spelare: Både hårddisken och CD-ROM-spelaren är sannolikt anslutna till 1 flatkabel. - Använd den bifogade kabeln. - Anslut denna kabel till moderbordet. Se till att kabelns färgade kant ansluts till stift 1 (se eventuellt bruksanvisningen till din dator). - Ställ in jumpern på baksidan av DVD-spelaren (3) på Master (se figur 1 och 2). - Lokalisera den färgade kanten på den flatkabel som just anslutits. Detta är kabelns stift 1. Stift 1 på DVD-spelaren anges på baksidan. - Anslut kabeln (4) till DVD-spelaren (se figur 1, anslutning 4) så att kabelns stift 1 överensstämmer med DVD-spelarens stift 1. - Läs vidare vid under steg 4. Om ditt system är annorlunda än det som beskrivs ovan eller om du tvekar om hur DVD-spelaren ska anslutas, kan du kontakta din återförsäljare. Figur 1: DVD-spelarens baksida 1 Digital audioutgång (ej obligatorisk) 2 Analog audioutgång (för anslutning till ljudkort med den bifogade kabeln) 3 Master / slave konfigurationsjumper 4 IDE-anslutning 5 Elanslutning 4

7 Primär Sekundär Master X Slave X = Nuvarande hårddisk Figur 2: Jumperinställningar 4. Anslut elkabeln på baksidan av DVD-spelaren (5). Det är en lös kabel som finns i din PC och som kommer ur PC-uttaget. 5. Anslut den bifogade audiokabeln till den anslutning som anges under punkt 2 (se figur 1). 6. Anslut audiokabeln till rätt anslutning på ljudkortet. Se ljudkortets bruksanvisning för information om vilken anslutning som ska användas. Audiokabeln behövs endast om du ska spela CD-skivor med musik. 7. Stäng datorns hölje. 8. Starta Windows. Om DVD-spelaren har installerats på rätt sätt så kommer du att hitta en extra CD-ROM-spelare om du dubbelklickar på Den här datorn. Om det inte är fallet så måste du kontrollera att alla kablar anslutits på rätt sätt och att master/slave-inställningarna är rätt. Det är möjligt att du måste anmäla DVD-spelaren i Bios i din dator. Slå i så fall upp det i bruksanvisningen till din dator, eller kontakta din återförsäljare om du är osäker. 3.2 DOS-styrprogram DVD-spelaren är en ATAPI-apparat och den fungerar i MS-DOS med ett standard ATAPI CD-ROM-styrprogram. 3.3 Installation av programvara Obs: Den bifogade programvaran att spela filmer med fungerar inte med Windows NT. Innan du kan titta på CD-skivor för DVD-video, måste du installera programvara. 5

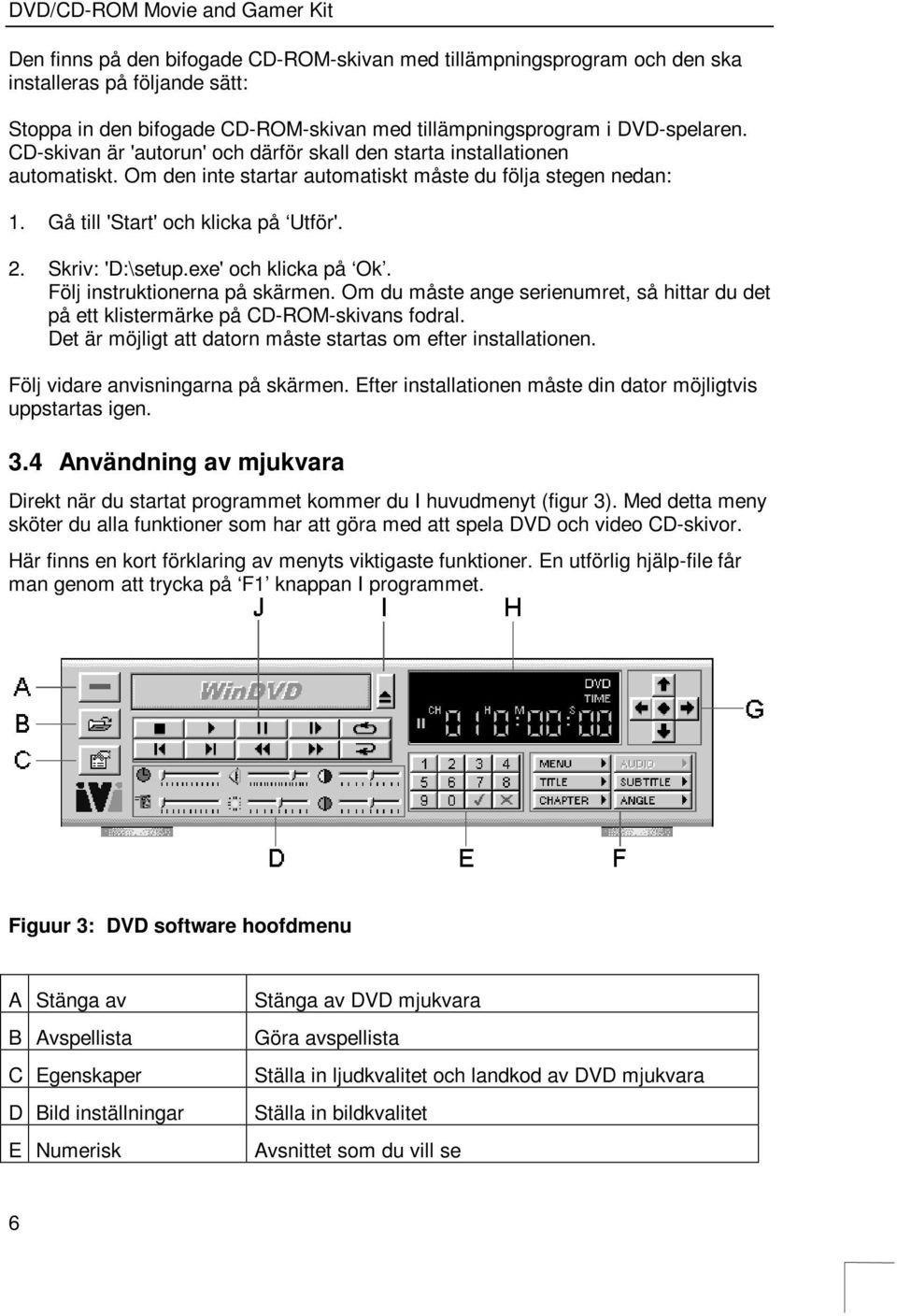

8 Den finns på den bifogade CD-ROM-skivan med tillämpningsprogram och den ska installeras på följande sätt: Stoppa in den bifogade CD-ROM-skivan med tillämpningsprogram i DVD-spelaren. CD-skivan är 'autorun' och därför skall den starta installationen automatiskt. Om den inte startar automatiskt måste du följa stegen nedan: 1. Gå till 'Start' och klicka på Utför'. 2. Skriv: 'D:\setup.exe' och klicka på Ok. Följ instruktionerna på skärmen. Om du måste ange serienumret, så hittar du det på ett klistermärke på CD-ROM-skivans fodral. Det är möjligt att datorn måste startas om efter installationen. Följ vidare anvisningarna på skärmen. Efter installationen måste din dator möjligtvis uppstartas igen. 3.4 Användning av mjukvara Direkt när du startat programmet kommer du I huvudmenyt (figur 3). Med detta meny sköter du alla funktioner som har att göra med att spela DVD och video CD-skivor. Här finns en kort förklaring av menyts viktigaste funktioner. En utförlig hjälp-file får man genom att trycka på F1 knappan I programmet. Figuur 3: DVD software hoofdmenu A Stänga av B Avspellista C Egenskaper D Bild inställningar E Numerisk Stänga av DVD mjukvara Göra avspellista Ställa in ljudkvalitet och landkod av DVD mjukvara Ställa in bildkvalitet Avsnittet som du vill se 6

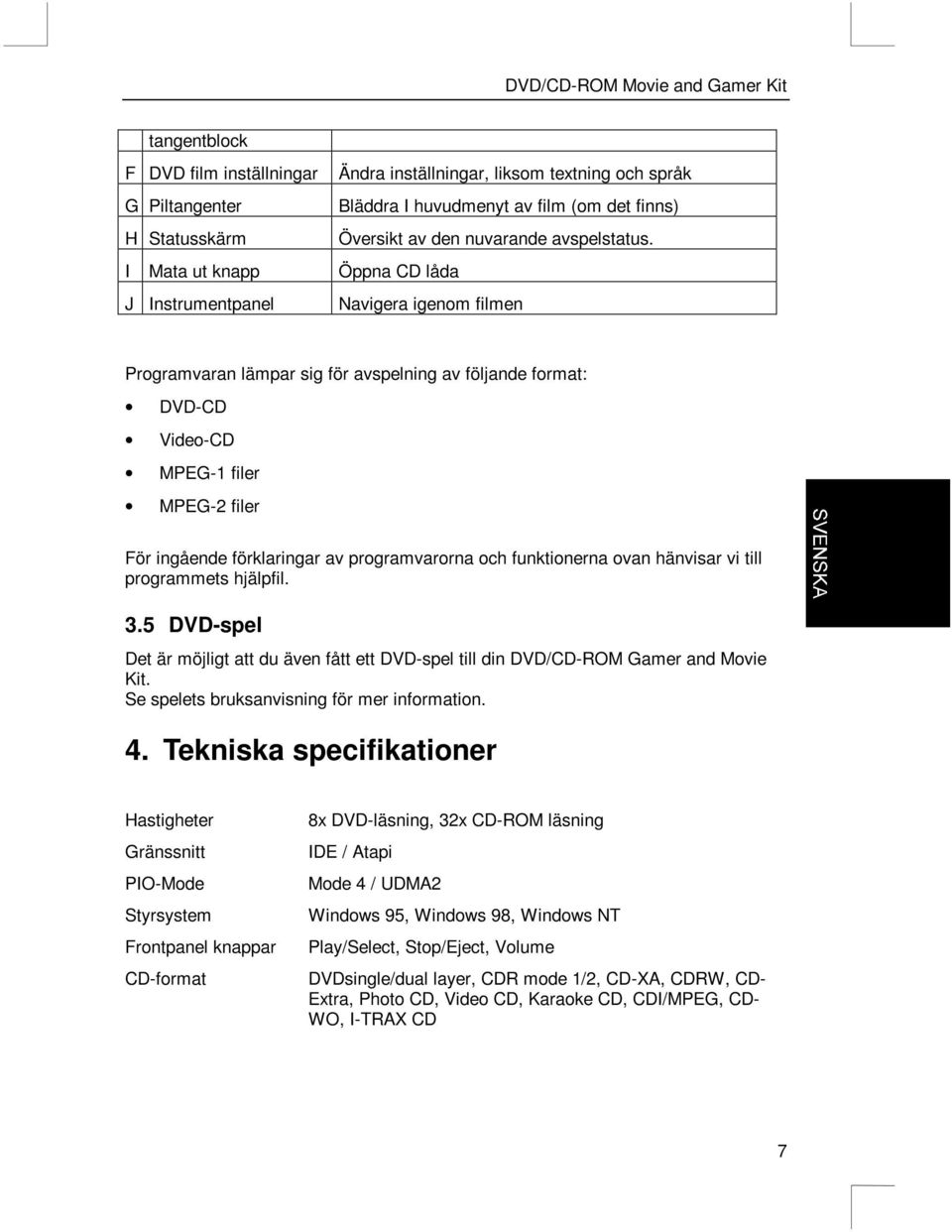

9 tangentblock F DVD film inställningar Ändra inställningar, liksom textning och språk G Piltangenter Bläddra I huvudmenyt av film (om det finns) H Statusskärm Översikt av den nuvarande avspelstatus. I Mata ut knapp Öppna CD låda J Instrumentpanel Navigera igenom filmen Programvaran lämpar sig för avspelning av följande format: DVD-CD Video-CD MPEG-1 filer MPEG-2 filer För ingående förklaringar av programvarorna och funktionerna ovan hänvisar vi till programmets hjälpfil. 3.5 DVD-spel Det är möjligt att du även fått ett DVD-spel till din DVD/CD-ROM Gamer and Movie Kit. Se spelets bruksanvisning för mer information. 4. Tekniska specifikationer Hastigheter Gränssnitt PIO-Mode Styrsystem Frontpanel knappar CD-format 8x DVD-läsning, 32x CD-ROM läsning IDE / Atapi Mode 4 / UDMA2 Windows 95, Windows 98, Windows NT Play/Select, Stop/Eject, Volume DVDsingle/dual layer, CDR mode 1/2, CD-XA, CDRW, CD- Extra, Photo CD, Video CD, Karaoke CD, CDI/MPEG, CD- WO, I-TRAX CD 7

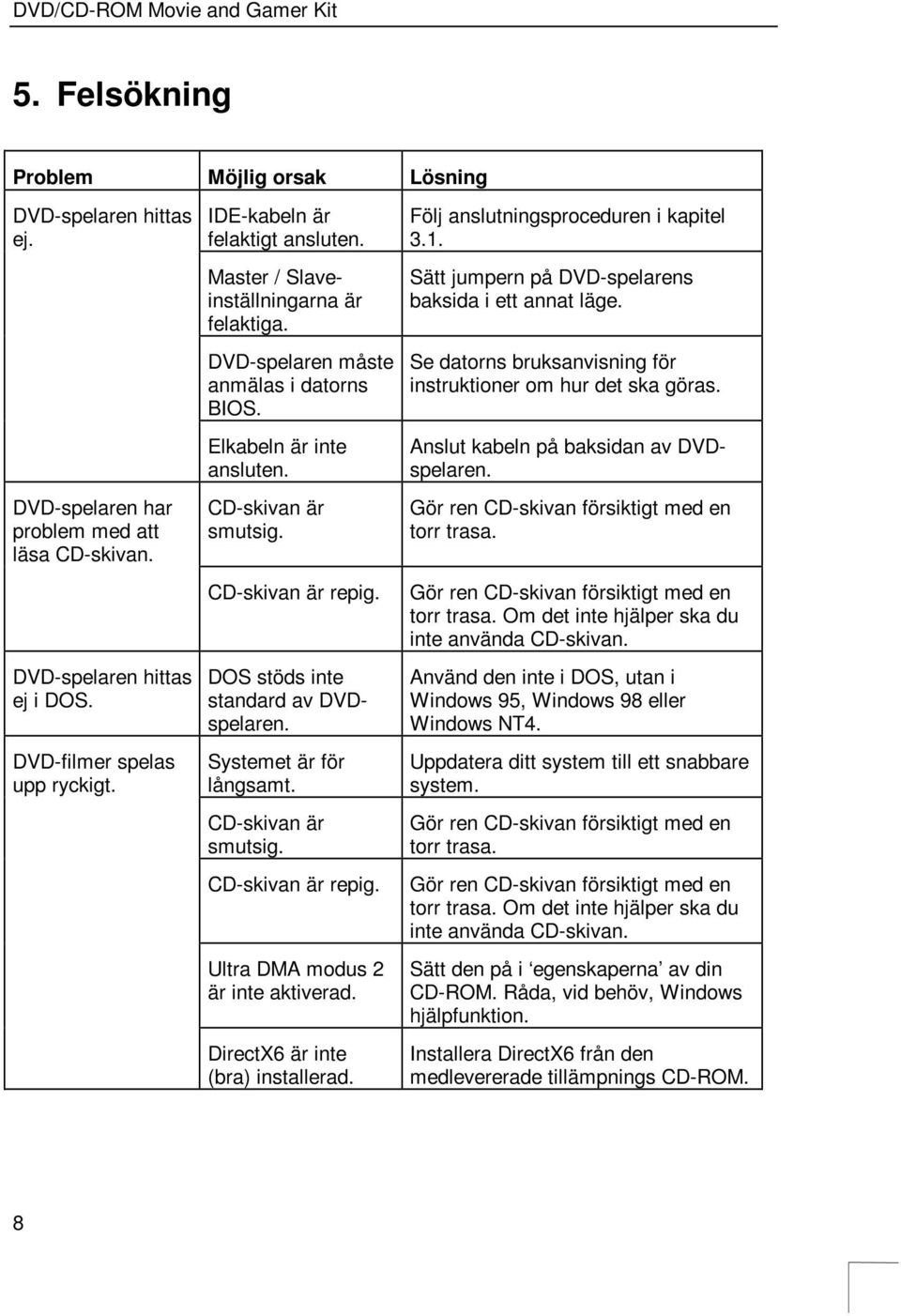

10 5. Felsökning Problem Möjlig orsak Lösning DVD-spelaren hittas ej. DVD-spelaren har problem med att läsa CD-skivan. DVD-spelaren hittas ej i DOS. DVD-filmer spelas upp ryckigt. IDE-kabeln är felaktigt ansluten. Master / Slaveinställningarna är felaktiga. DVD-spelaren måste anmälas i datorns BIOS. Elkabeln är inte ansluten. CD-skivan är smutsig. CD-skivan är repig. DOS stöds inte standard av DVDspelaren. Systemet är för långsamt. CD-skivan är smutsig. CD-skivan är repig. Ultra DMA modus 2 är inte aktiverad. DirectX6 är inte (bra) installerad. Följ anslutningsproceduren i kapitel 3.1. Sätt jumpern på DVD-spelarens baksida i ett annat läge. Se datorns bruksanvisning för instruktioner om hur det ska göras. Anslut kabeln på baksidan av DVDspelaren. Gör ren CD-skivan försiktigt med en torr trasa. Gör ren CD-skivan försiktigt med en torr trasa. Om det inte hjälper ska du inte använda CD-skivan. Använd den inte i DOS, utan i Windows 95, Windows 98 eller Windows NT4. Uppdatera ditt system till ett snabbare system. Gör ren CD-skivan försiktigt med en torr trasa. Gör ren CD-skivan försiktigt med en torr trasa. Om det inte hjälper ska du inte använda CD-skivan. Sätt den på i egenskaperna av din CD-ROM. Råda, vid behöv, Windows hjälpfunktion. Installera DirectX6 från den medlevererade tillämpnings CD-ROM. 8
