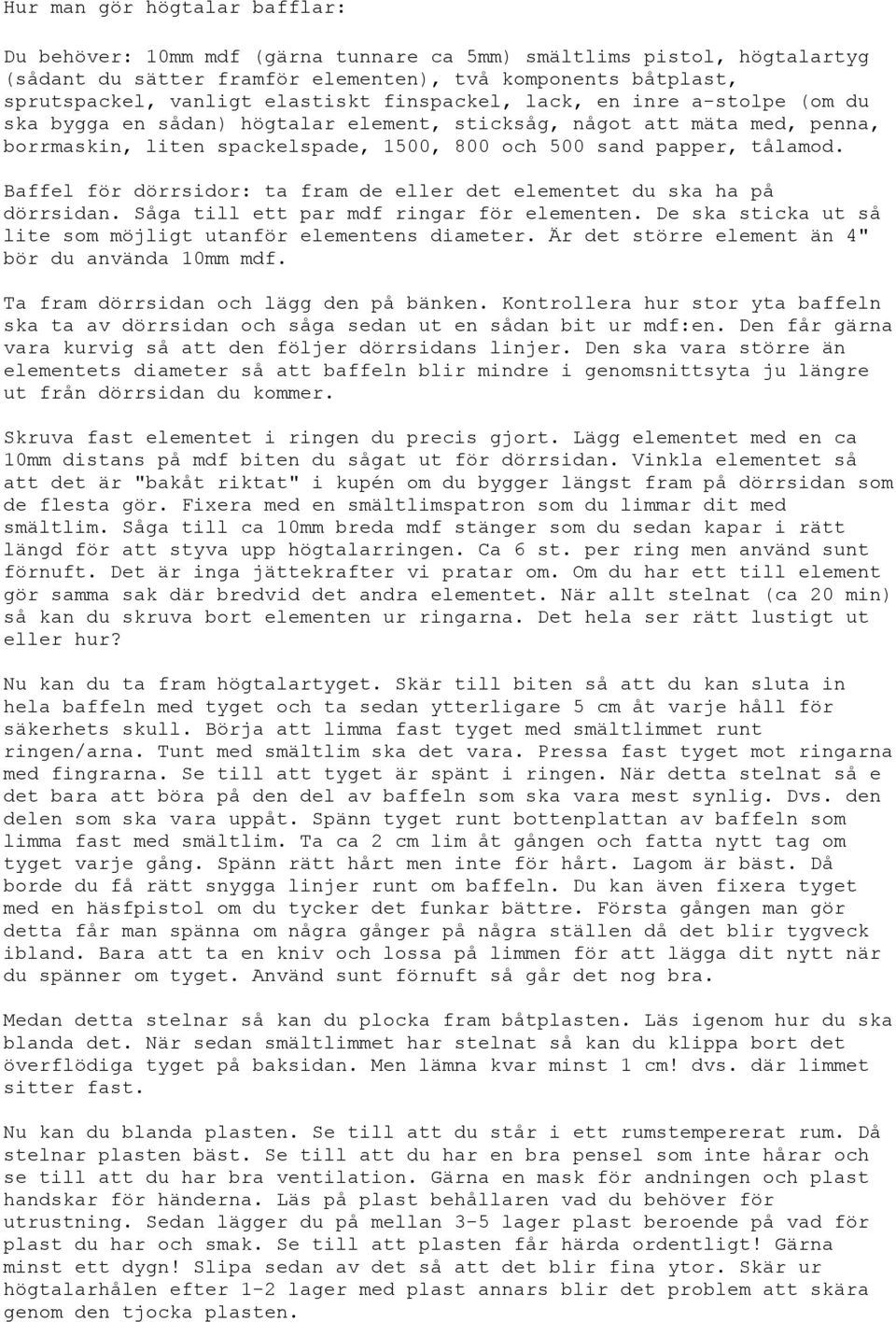

1 Hur man gör högtalar bafflar: Du behöver: 10mm mdf (gärna tunnare ca 5mm) smältlims pistol, högtalartyg (sådant du sätter framför elementen), två komponents båtplast, sprutspackel, vanligt elastiskt finspackel, lack, en inre a-stolpe (om du ska bygga en sådan) högtalar element, sticksåg, något att mäta med, penna, borrmaskin, liten spackelspade, 1500, 800 och 500 sand papper, tålamod. Baffel för dörrsidor: ta fram de eller det elementet du ska ha på dörrsidan. Såga till ett par mdf ringar för elementen. De ska sticka ut så lite som möjligt utanför elementens diameter. Är det större element än 4" bör du använda 10mm mdf. Ta fram dörrsidan och lägg den på bänken. Kontrollera hur stor yta baffeln ska ta av dörrsidan och såga sedan ut en sådan bit ur mdf:en. Den får gärna vara kurvig så att den följer dörrsidans linjer. Den ska vara större än elementets diameter så att baffeln blir mindre i genomsnittsyta ju längre ut från dörrsidan du kommer. Skruva fast elementet i ringen du precis gjort. Lägg elementet med en ca 10mm distans på mdf biten du sågat ut för dörrsidan. Vinkla elementet så att det är "bakåt riktat" i kupén om du bygger längst fram på dörrsidan som de flesta gör. Fixera med en smältlimspatron som du limmar dit med smältlim. Såga till ca 10mm breda mdf stänger som du sedan kapar i rätt längd för att styva upp högtalarringen. Ca 6 st. per ring men använd sunt förnuft. Det är inga jättekrafter vi pratar om. Om du har ett till element gör samma sak där bredvid det andra elementet. När allt stelnat (ca 20 min) så kan du skruva bort elementen ur ringarna. Det hela ser rätt lustigt ut eller hur? Nu kan du ta fram högtalartyget. Skär till biten så att du kan sluta in hela baffeln med tyget och ta sedan ytterligare 5 cm åt varje håll för säkerhets skull. Börja att limma fast tyget med smältlimmet runt ringen/arna. Tunt med smältlim ska det vara. Pressa fast tyget mot ringarna med fingrarna. Se till att tyget är spänt i ringen. När detta stelnat så e det bara att böra på den del av baffeln som ska vara mest synlig. Dvs. den delen som ska vara uppåt. Spänn tyget runt bottenplattan av baffeln som limma fast med smältlim. Ta ca 2 cm lim åt gången och fatta nytt tag om tyget varje gång. Spänn rätt hårt men inte för hårt. Lagom är bäst. Då borde du få rätt snygga linjer runt om baffeln. Du kan även fixera tyget med en häsfpistol om du tycker det funkar bättre. Första gången man gör detta får man spänna om några gånger på några ställen då det blir tygveck ibland. Bara att ta en kniv och lossa på limmen för att lägga dit nytt när du spänner om tyget. Använd sunt förnuft så går det nog bra. Medan detta stelnar så kan du plocka fram båtplasten. Läs igenom hur du ska blanda det. När sedan smältlimmet har stelnat så kan du klippa bort det överflödiga tyget på baksidan. Men lämna kvar minst 1 cm! dvs. där limmet sitter fast. Nu kan du blanda plasten. Se till att du står i ett rumstempererat rum. Då stelnar plasten bäst. Se till att du har en bra pensel som inte hårar och se till att du har bra ventilation. Gärna en mask för andningen och plast handskar för händerna. Läs på plast behållaren vad du behöver för utrustning. Sedan lägger du på mellan 3-5 lager plast beroende på vad för plast du har och smak. Se till att plasten får härda ordentligt! Gärna minst ett dygn! Slipa sedan av det så att det blir fina ytor. Skär ur högtalarhålen efter 1-2 lager med plast annars blir det problem att skära genom den tjocka plasten.

Baffel för dörrsidor: ta fram de eller det elementet du ska ha på dörrsidan. Såga till ett par mdf ringar för elementen. De ska sticka ut så lite som möjligt utanför elementens diameter.

2 Spackel: nu finns det två skolor. De som lägger elastiskt finspackel och de som bara använder sprutspackel. Även finspacklet kräver sprutspackel efter slipning men inte ens i närheten så stora mängder. Gör som du själv tycker då jag tycker att de båda fungerar. Den ena kostar mer men går snabbare och den andra tar mer tid men är billigare. Slipa efteråt med minst 1500 papper. Gärna finare papper. När nu detta stelnat ordentligt är det bara att lacka. Sedan var det hela klart! A-stolpar: Går till på samma sätt men istället för att såga till en bottenplatta använder du den färdiga A-stolpen. Lycka till! Mvh C Tyget är färdigspännt och första lagret plast är pålaggt

Den ena kostar mer men går snabbare och den andra tar mer tid men är billigare. Slipa efteråt med minst 1500 papper. Gärna finare papper.

3 Jag använde förutom lim en hästpistol för att fixera tyget ytterligare Dörrsidan som det hela ska sitta på

4 Så här ser baffeln ut med ett lager plast på Nu har jag skurit ur högtalarhålen

5 A-stolpen urskuren En oanvänd a-stolpe

6 A-stolpen har jag precis börjat slipa Färdigspacklad dörrbaffel

7 Så här kan det se ut när det är klart Ser bra ut
