FIBOX SOLID P. SOLID P Teknisk information

Transkript

1 Fibox Solid P

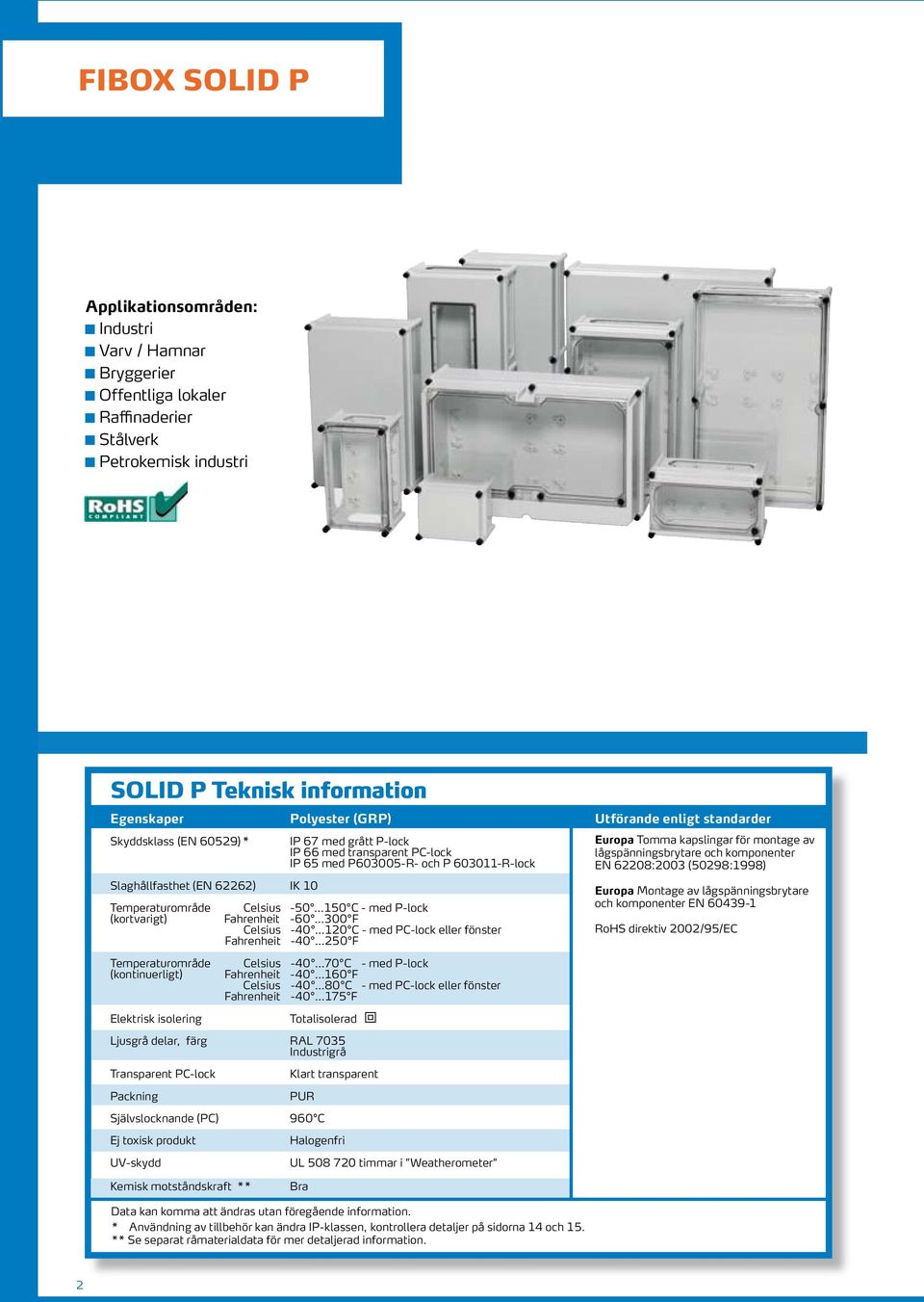

2 FIBOX SOLID P Applikationsområden: Industri Varv / Hamnar Bryggerier Offentliga lokaler Raffinaderier Stålverk Petrokemisk industri SOLID P Teknisk information Egenskaper Polyester (GRP) Utförande enligt standarder Skyddsklass (EN 60529) * Slaghållfasthet (EN 62262) IK 10 Temperaturområde (kortvarigt) Temperaturområde (kontinuerligt) Elektrisk isolering IP 67 med grått P-lock IP 66 med transparent PC-lock IP 65 med P R- och P R-lock Celsius C - med P-lock Fahrenheit F Celsius C - med PC-lock eller fönster Fahrenheit F Celsius C - med P-lock Fahrenheit F Celsius C - med PC-lock eller fönster Fahrenheit F Totalisolerad Ljusgrå delar, färg RAL 7035 Industrigrå Transparent PC-lock Klart transparent Packning PUR Självslocknande (PC) 960 C Ej toxisk produkt Halogenfri UV-skydd UL timmar i Weatherometer Europa Tomma kapslingar för montage av lågspänningsbrytare och komponenter EN 62208:2003 (50298:1998) Europa Montage av lågspänningsbrytare och komponenter EN RoHS direktiv 2002/95/EC Kemisk motståndskraft ** Bra Data kan komma att ändras utan föregående information. * Användning av tillbehör kan ändra IP-klassen, kontrollera detaljer på sidorna 14 och 15. ** Se separat råmaterialdata för mer detaljerad information. 2

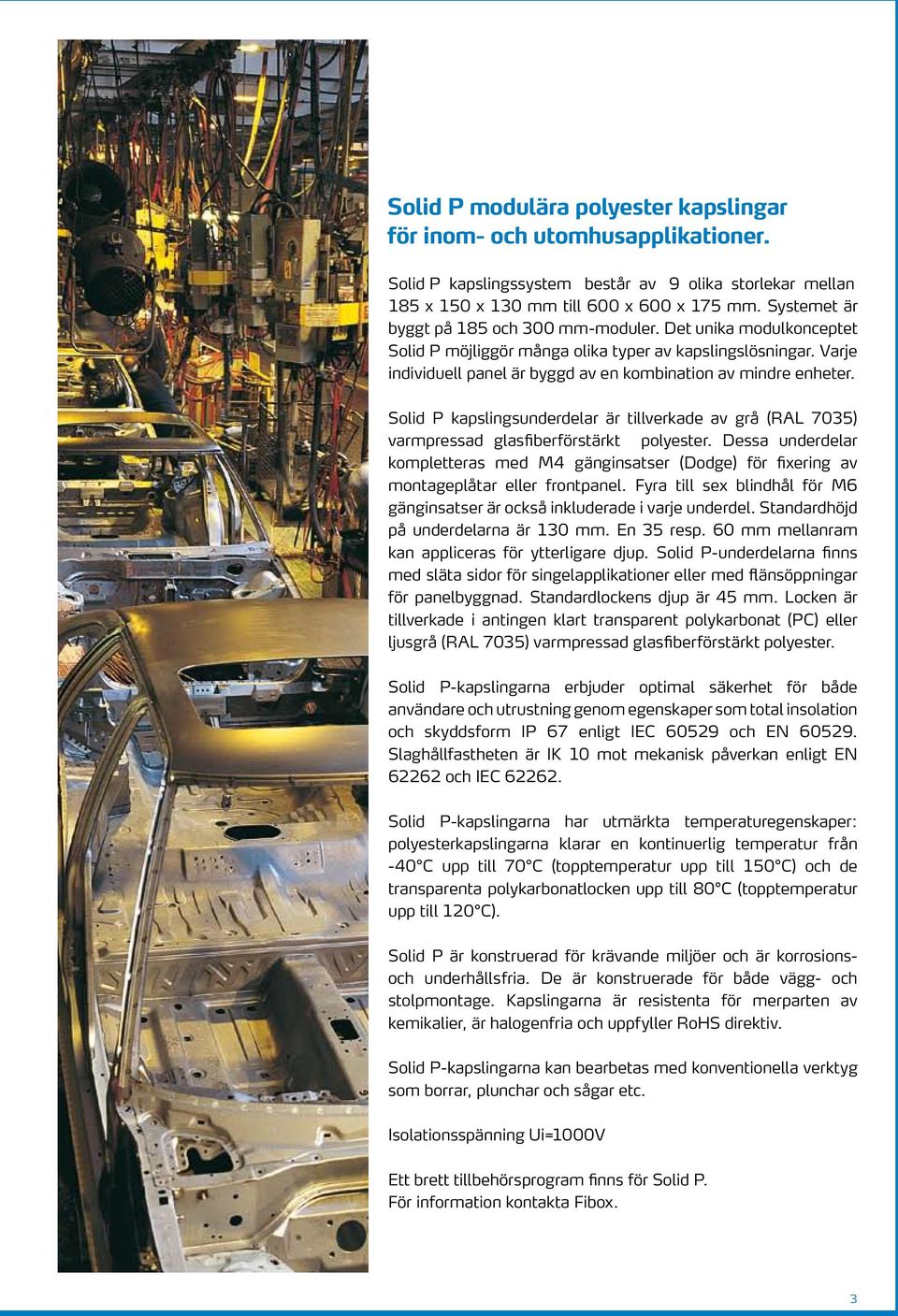

3 Solid P modulära polyester kapslingar för inom- och utomhusapplikationer. Solid P kapslingssystem består av 9 olika storlekar mellan 185 x 150 x 130 mm till 600 x 600 x 175 mm. Systemet är byggt på 185 och 300 mm-moduler. Det unika modulkonceptet Solid P möjliggör många olika typer av kapslingslösningar. Varje individuell panel är byggd av en kombination av mindre enheter. Solid P kapslingsunderdelar är tillverkade av grå (RAL 7035) varmpressad glasfiberförstärkt polyester. Dessa underdelar kompletteras med M4 gänginsatser (Dodge) för fixering av montageplåtar eller frontpanel. Fyra till sex blindhål för M6 gänginsatser är också inkluderade i varje underdel. Standardhöjd på underdelarna är 130 mm. En 35 resp. 60 mm mellanram kan appliceras för ytterligare djup. Solid P-underdelarna finns med släta sidor för singelapplikationer eller med flänsöppningar för panelbyggnad. Standardlockens djup är 45 mm. Locken är tillverkade i antingen klart transparent polykarbonat (PC) eller ljusgrå (RAL 7035) varmpressad glasfiberförstärkt polyester. Solid P-kapslingarna erbjuder optimal säkerhet för både användare och utrustning genom egenskaper som total insolation och skyddsform IP 67 enligt IEC och EN Slaghållfastheten är IK 10 mot mekanisk påverkan enligt EN och IEC Solid P-kapslingarna har utmärkta temperaturegenskaper: polyesterkapslingarna klarar en kontinuerlig temperatur från -40 C upp till 70 C (topptemperatur upp till 150 C) och de transparenta polykarbonatlocken upp till 80 C (topptemperatur upp till 120 C). Solid P är konstruerad för krävande miljöer och är korrosionsoch underhållsfria. De är konstruerade för både vägg- och stolpmontage. na är resistenta för merparten av kemikalier, är halogenfria och uppfyller RoHS direktiv. Solid P-kapslingarna kan bearbetas med konventionella verktyg som borrar, plunchar och sågar etc. Isolationsspänning Ui=1000V Ett brett tillbehörsprogram finns för Solid P. För information kontakta Fibox. 3

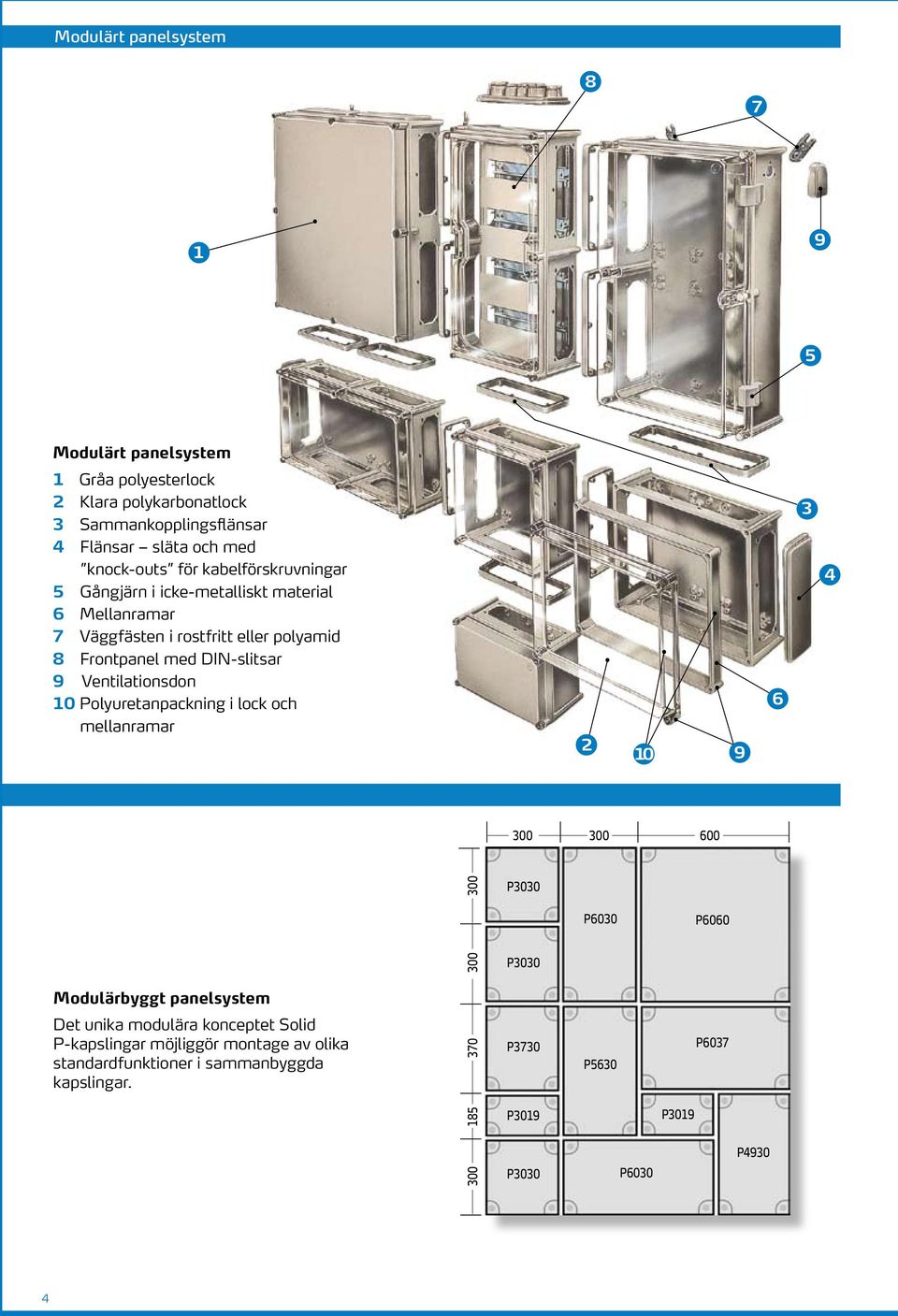

4 Modulärt panelsystem Modulärt panelsystem 1 Gråa polyesterlock 2 Klara polykarbonatlock 3 Sammankopplingsflänsar 4 Flänsar släta och med knock-outs för kabelförskruvningar 5 Gångjärn i icke-metalliskt material 6 Mellanramar 7 Väggfästen i rostfritt eller polyamid 8 Frontpanel med DIN-slitsar 9 Ventilationsdon 10 Polyuretanpackning i lock och mellanramar Modulärbyggt panelsystem Det unika modulära konceptet Solid P-kapslingar möjliggör montage av olika standardfunktioner i sammanbyggda kapslingar P3030 P3030 P3730 P3019 P3030 P6030 P5630 P6030 P3019 P6060 P6037 P4930 4

5 P x 150 IP 67, IK 10 P G x 150 x 130 Polyester-kapsling, grått lock, IP 67 P T x 150 x 130 Polyester-kapsling, transparent PC-lock, IP 66 P x 150 x 85 Polyester-underdel P G x 150 x 45 Polyester-lock, grått, IP 67 P T x 150 x 45 Polykarbonat-lock, transparent, IP 66 MP x 99 Montageplåt i stål, 2 mm MPX x 105 Montageplatta, Pertinax, 5 mm EXTP x 150 x 35 Mellanram med skruvar, IP 66 5

6 P x 185 IP 67, IK 10 P G x 185 x 175 Polyester-kapsling, grått lock, IP 67 P T x 185 x 175 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 185 x 175 Polyester-kapsling, lock med transparent gångjärnsfönster i PC, IP 67 P x 185 x 130 Polyester-underdel P x 185 x 130 Polyester-underdel, med 2 öppna sidor P x 185 x 130 Polyester-underdel, med 4 öppna sidor P G x 185 x 45 Polyester-lock, grått, IP 67 P T x 185 x 45 Polykarbonat-lock, transparent, IP 66 P HT x 185 x 45 Polyester-lock med transparent gångjärnslock och önster i PC, IP 67 MP x 134 Montageplåt, stål, 2 mm MPX x 139 Montageplatta, Pertinax, 5 mm EXTP x 185 x 35 Mellanram med skruvar, IP 66 DRF Frontplatta med DIN-slitsar, 1x14 moduler, jordplintar DRF Frontplatta med DIN-slitsar, 2x7 moduler, jordplintar 6

7 P x 300 IP 67, IK 10 P G x 300 x 175 Polyester-kapsling, grått lock, IP 67 P T x 300 x 175 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 300 x 175 Polyester-kapsling, lock med transparent gångjärnfönster i PC, IP 67 P x 300 x 130 Polyester-underdel P x 300 x 130 Polyester-underdel, med 2 öppna sidor P x 300 x 130 Polyester-underdel, med 4 öppna sidor P G x 300 x 45 Polyester-lock, grått, IP 67 P T x 300 x 45 Polykarbonat-lock, transparent, IP 66 P HT x 300 x 45 Polyester-lock med transparent gångjärnfönster i PC, IP 67 MP x 249 Montageplåt, stål, 2 mm MPX x 228 Montageplatta, Pertinax, 5 mm EXTP x 300 x 35 Mellanram med skruvar, IP 66 DRF Frontpanel med DIN-slits, 1x14 moduler, jordplintar DRF Frontpanel med DIN-slitsar, 2x14 moduler, jordplintar 7

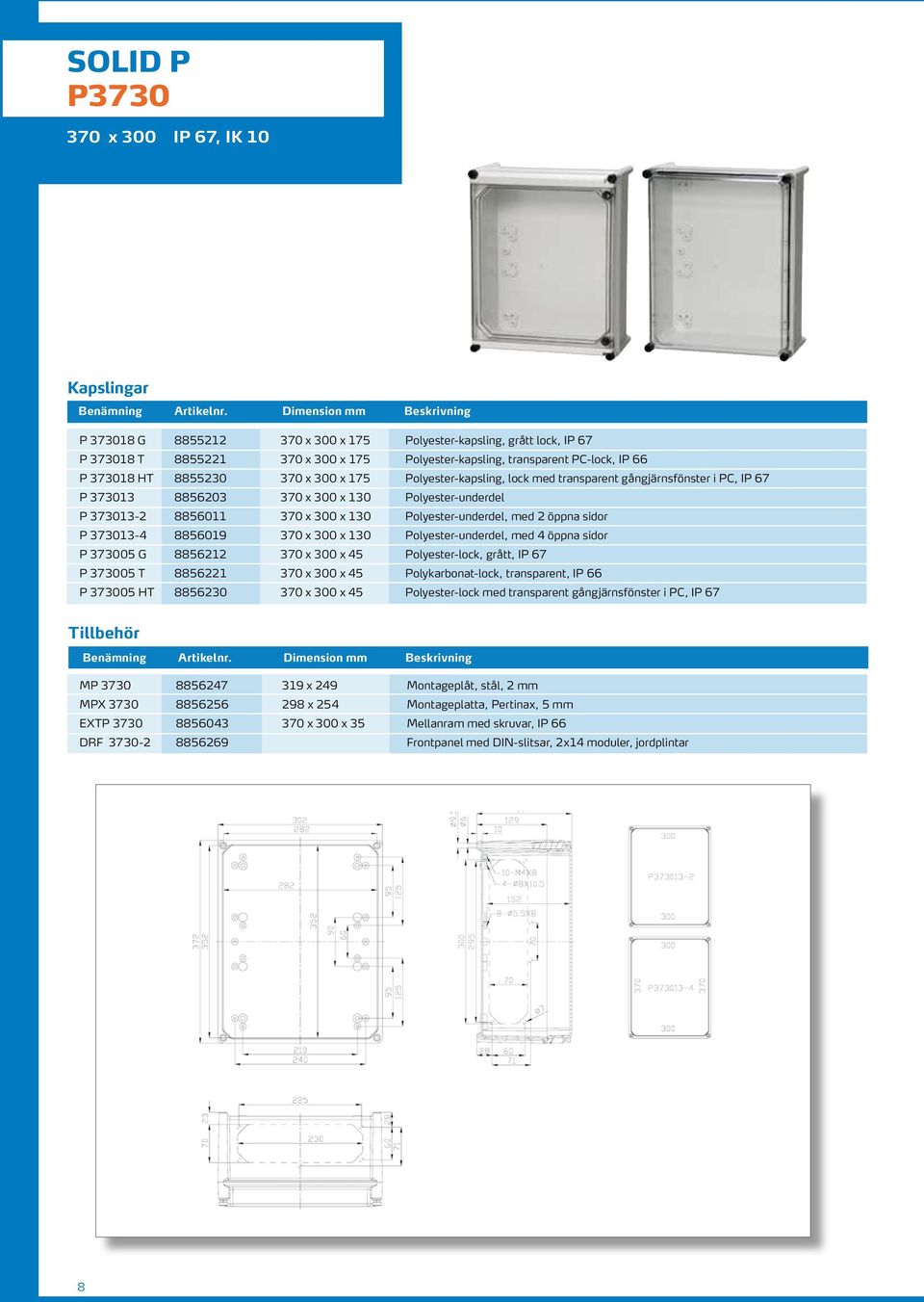

8 P x 300 IP 67, IK 10 P G x 300 x 175 Polyester-kapsling, grått lock, IP 67 P T x 300 x 175 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 300 x 175 Polyester-kapsling, lock med transparent gångjärnsfönster i PC, IP 67 P x 300 x 130 Polyester-underdel P x 300 x 130 Polyester-underdel, med 2 öppna sidor P x 300 x 130 Polyester-underdel, med 4 öppna sidor P G x 300 x 45 Polyester-lock, grått, IP 67 P T x 300 x 45 Polykarbonat-lock, transparent, IP 66 P HT x 300 x 45 Polyester-lock med transparent gångjärnsfönster i PC, IP 67 MP x 249 Montageplåt, stål, 2 mm MPX x 254 Montageplatta, Pertinax, 5 mm EXTP x 300 x 35 Mellanram med skruvar, IP 66 DRF Frontpanel med DIN-slitsar, 2x14 moduler, jordplintar 8

9 P x 300 IP 67, IK 10 P G x 300 x 175 Polyester-kapsling, grått lock, IP 67 P T x 300 x 210 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 300 x 175 Polyester-kapsling, lock med transparent gångjärnsfönster i PC, IP 67 P x 300 x 130 Polyester-underdel P x 300 x 130 Polyester-underdel, med 2 öppna sidor P x 300 x 130 Polyester-underdel, med 6 öppna sidor P G x 300 x 45 Polyester-lock, grått, IP 67 P T x 300 x 80 Polykarbonat-lock, transparent, IP 66 P HT x 300 x 45 Polyester-lock med transparent gångjärnsfönster i PC, IP 67 MP x 249 Montageplåt, stål, 2 mm MPX x 254 Montageplatta, Pertinax, 5 mm DRF Frontpanel med DIN-slitsar, 3x14 moduler, jordplintar 9

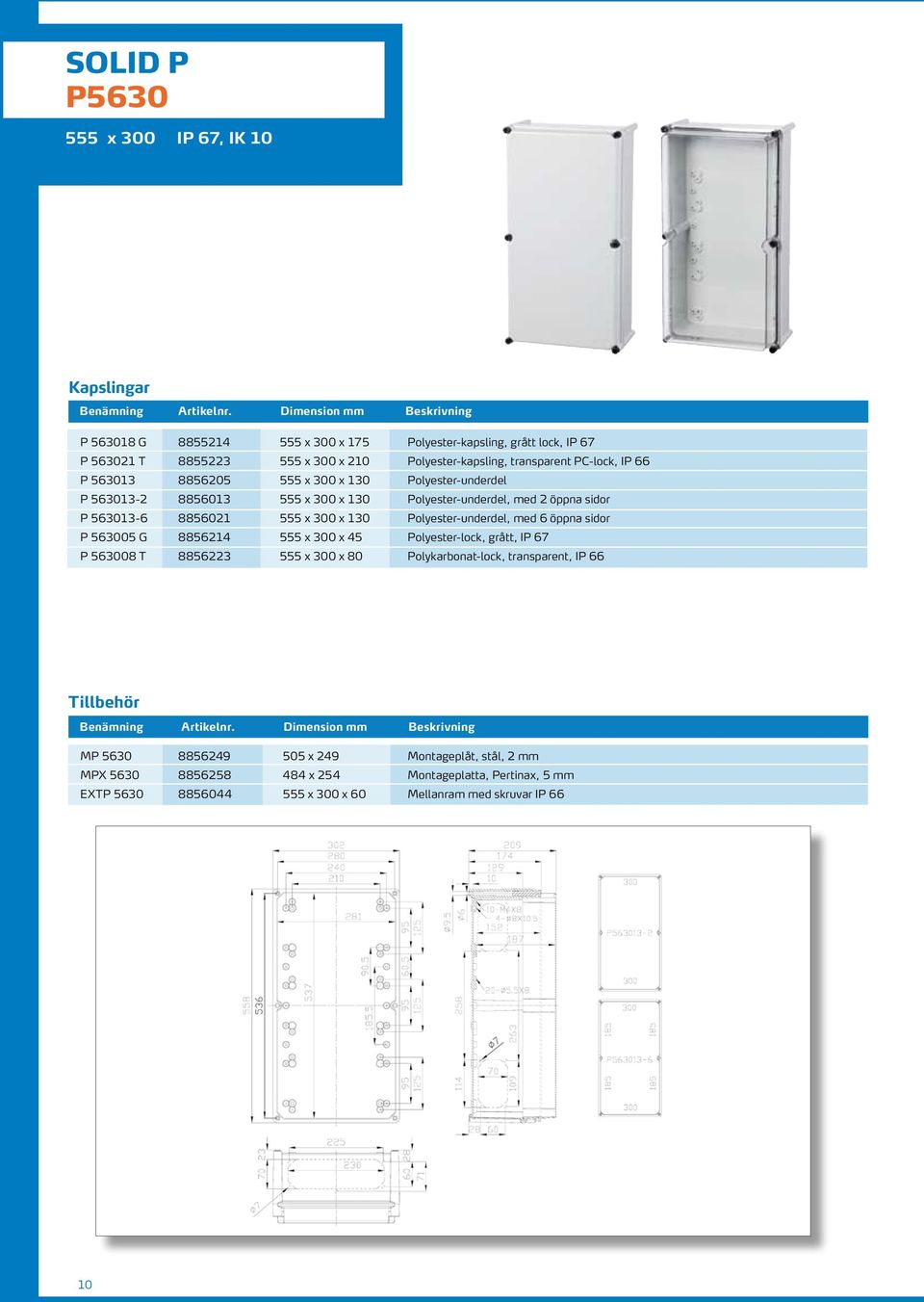

10 P x 300 IP 67, IK 10 P G x 300 x 175 Polyester-kapsling, grått lock, IP 67 P T x 300 x 210 Polyester-kapsling, transparent PC-lock, IP 66 P x 300 x 130 Polyester-underdel P x 300 x 130 Polyester-underdel, med 2 öppna sidor P x 300 x 130 Polyester-underdel, med 6 öppna sidor P G x 300 x 45 Polyester-lock, grått, IP 67 P T x 300 x 80 Polykarbonat-lock, transparent, IP 66 MP x 249 Montageplåt, stål, 2 mm MPX x 254 Montageplatta, Pertinax, 5 mm EXTP x 300 x 60 Mellanram med skruvar IP 66 10

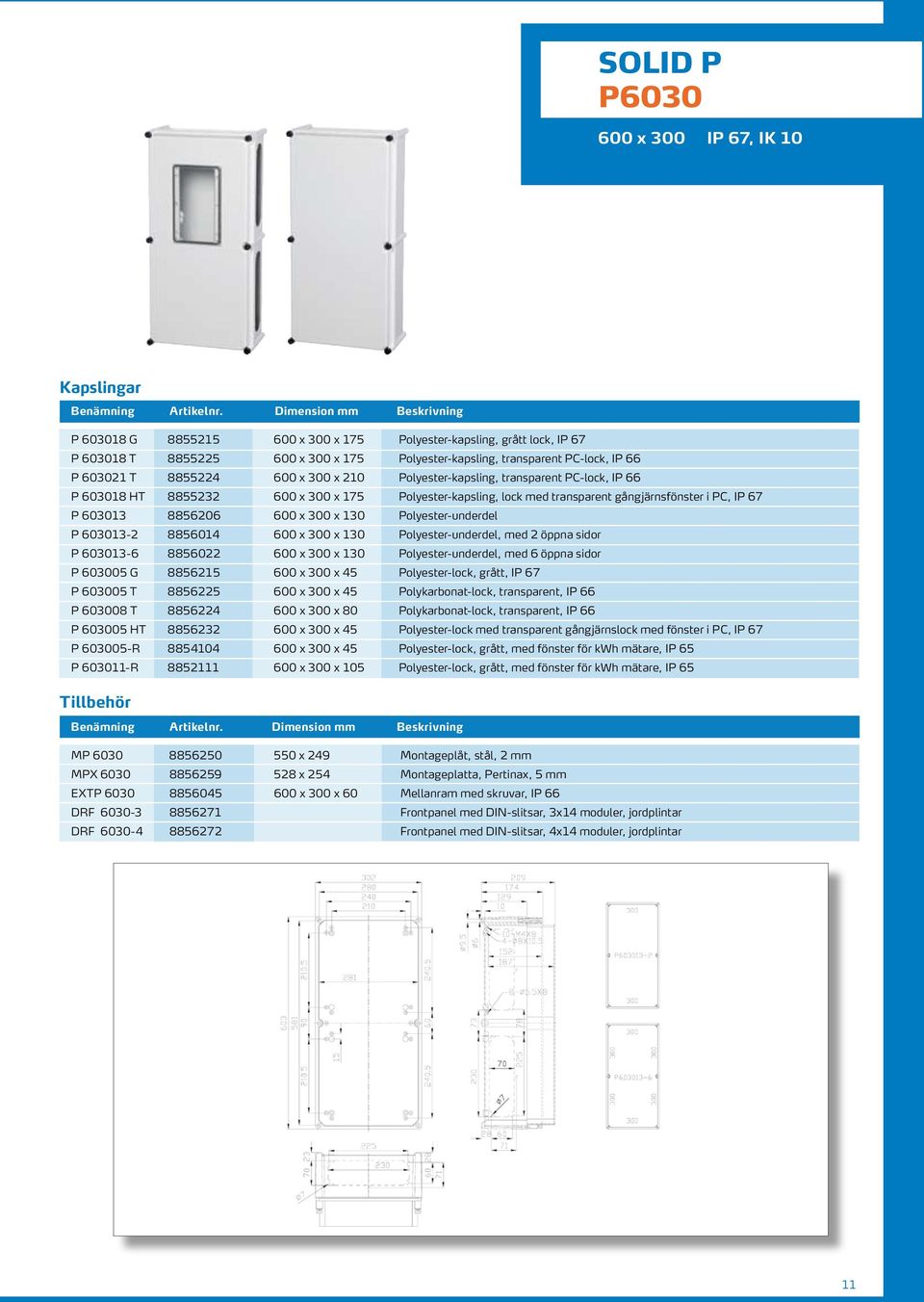

11 P x 300 IP 67, IK 10 P G x 300 x 175 Polyester-kapsling, grått lock, IP 67 P T x 300 x 175 Polyester-kapsling, transparent PC-lock, IP 66 P T x 300 x 210 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 300 x 175 Polyester-kapsling, lock med transparent gångjärnsfönster i PC, IP 67 P x 300 x 130 Polyester-underdel P x 300 x 130 Polyester-underdel, med 2 öppna sidor P x 300 x 130 Polyester-underdel, med 6 öppna sidor P G x 300 x 45 Polyester-lock, grått, IP 67 P T x 300 x 45 Polykarbonat-lock, transparent, IP 66 P T x 300 x 80 Polykarbonat-lock, transparent, IP 66 P HT x 300 x 45 Polyester-lock med transparent gångjärnslock med fönster i PC, IP 67 P R x 300 x 45 Polyester-lock, grått, med fönster för kwh mätare, IP 65 P R x 300 x 105 Polyester-lock, grått, med fönster för kwh mätare, IP 65 MP x 249 Montageplåt, stål, 2 mm MPX x 254 Montageplatta, Pertinax, 5 mm EXTP x 300 x 60 Mellanram med skruvar, IP 66 DRF Frontpanel med DIN-slitsar, 3x14 moduler, jordplintar DRF Frontpanel med DIN-slitsar, 4x14 moduler, jordplintar 11

12 P x 370 IP 67, IK 10 P G x 370 x 175 Polyester-kapsling, grått lock, IP 67 P T x 370 x 210 Polyester-kapsling, transparent PC-lock, IP 66 P HT x 370 x 245 Polyester-kapsling, lock med transparent gångjärnsfönster i PC, IP 67 P x 370 x 130 Polyester-underdel P x 370 x 130 Polyester-underdel, med 2 öppna sidor P x 370 x 130 Polyester-underdel, med 6 öppna sidor P G x 370 x 45 Polyester-lock, grått, IP 67 P T x 370 x 80 Polykarbonat-lock, transparent, IP 66 P HT x 370 x 115 Polyester-lock med transparent gångjärnsfönster i PC, IP 67 MP x 319 Montageplåt, stål, 2 mm MPX x 324 Montageplatta, Pertinax, 5 mm EXTP x 370 x 60 Mellanram med skruvar, IP 66 12

13 P X 600 IP 67, IK 10 P G x 600 x 175 Polyester-kapsling, IP 67, grått lock, IP 67 P T x 600 x 210 Polyester-kapsling, IP 66, transparent PC-lock, IP 66 P x 600 x 130 Polyester-underdel P x 600 x 130 Polyester-underdel, med 4 öppna sidor P x 600 x 130 Polyester-underdel, med 8 öppna sidor P G x 600 x 45 Polyester-lock, grått, IP 67 P T x 600 x 80 Polykarbonat-lock, transparent, IP 66 MP x 555 Montageplåt, stål, 2 mm MPX x 555 Montageplatta, Pertinax, 5 mm EXTP x 600 x 60 Mellanram med skruvar, IP 66 13

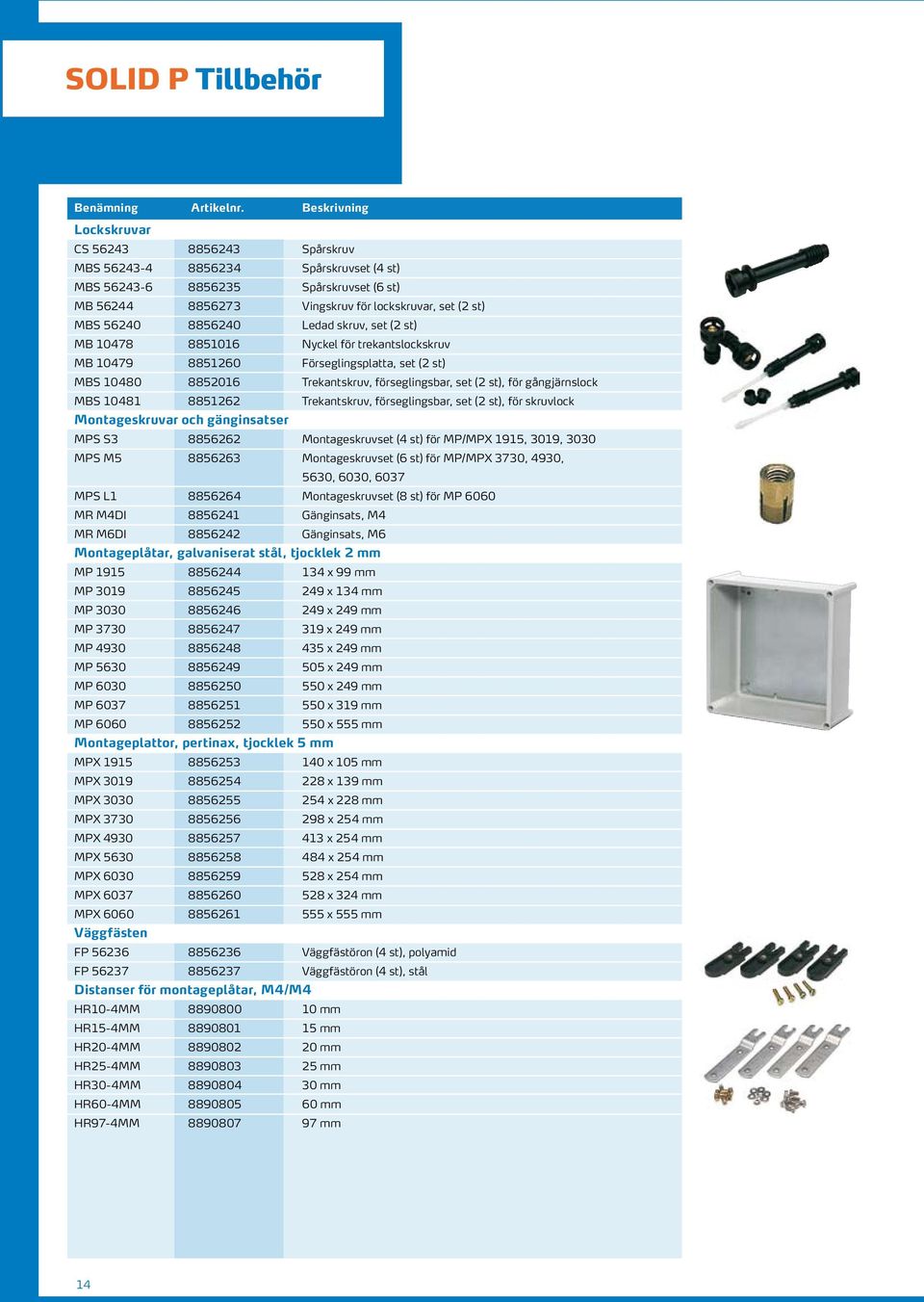

14 Benämning Artikelnr. Beskrivning Lockskruvar CS Spårskruv MBS Spårskruvset (4 st) MBS Spårskruvset (6 st) MB Vingskruv för lockskruvar, set (2 st) MBS Ledad skruv, set (2 st) MB Nyckel för trekantslockskruv MB Förseglingsplatta, set (2 st) MBS Trekantskruv, förseglingsbar, set (2 st), för gångjärnslock MBS Trekantskruv, förseglingsbar, set (2 st), för skruvlock Montageskruvar och gänginsatser MPS S Montageskruvset (4 st) för MP/MPX 1915, 3019, 3030 MPS M Montageskruvset (6 st) för MP/MPX 3730, 4930, 5630, 6030, 6037 MPS L Montageskruvset (8 st) för MP 6060 MR M4DI Gänginsats, M4 MR M6DI Gänginsats, M6 Montageplåtar, galvaniserat stål, tjocklek 2 mm MP x 99 mm MP x 134 mm MP x 249 mm MP x 249 mm MP x 249 mm MP x 249 mm MP x 249 mm MP x 319 mm MP x 555 mm Montageplattor, pertinax, tjocklek 5 mm MPX x 105 mm MPX x 139 mm MPX x 228 mm MPX x 254 mm MPX x 254 mm MPX x 254 mm MPX x 254 mm MPX x 324 mm MPX x 555 mm Väggfästen FP Väggfästöron (4 st), polyamid FP Väggfästöron (4 st), stål Distanser för montageplåtar, M4/M4 HR10-4MM mm HR15-4MM mm HR20-4MM mm HR25-4MM mm HR30-4MM mm HR60-4MM mm HR97-4MM mm 14

15 Benämning Artikelnr. Beskrivning Mellanramar med skruvar, IP 66 EXTP x 150 x 35 mm EXTP x 185 x 35 mm EXTP x 300 x 35 mm EXTP x 300 x 35 mm EXTP x 300 x 60 mm EXTP x 300 x 60 mm EXTP x 370 x 60 mm EXTP x 600 x 60 mm Frontpaneler med DIN-slitsar inklusive jordplintar DRF x 14 moduler DRF x 7 moduler DRF x 14 moduler DRF x 14 moduler DRF x 14 moduler DRF x 14 moduler DRF x 14 moduler DRF x 14 moduler Kopplingsflänsar för underdelar med öppna sidor, IP 65 MB storlek 185 MB storlek 300 MB storlek 370 Flänsar, släta och med metriska knock-outs, IP 66/67 F släta, storlek 185 F xM20/16 + 1xM32/25, storlek 185 F släta, storlek 300 F xM32/25 + 3xM25/20 + 4xM20/16, storlek 300 F xM25/20, storlek 300 F xM50/40 + 2xM25/20, storlek 300 F xM20/16, storlek 300 F xM40/32 + 2xM20/16, storlek 300 F släta, storlek 370 F xM40/ xM25/20, storlek 370 F xM25/20, storlek 370 Gångjärn för lock, IP 55 PH för gråa lock PH för transparenta lock PH för gråa lock med mellanram PH för transparenta lock med mellanram Kabelinföringar MK Kabelmembran för direktmontage. Max diameter 75 mm, inkl. borrmall, IP 55 MK Tätningsbrygga, storlek 300, IP 55 MK Tätningsbrygga, storlek 370, IP 55 CC Kabelavlastning för CSR75U, max. kabeldiameter 75 mm CSR Kabelavlastning för P3019 och P3730, direktmontage CSR75U Universell kabelavlastning för P3030, P3730 och P6030, max. kabeldiameter 75 mm 15

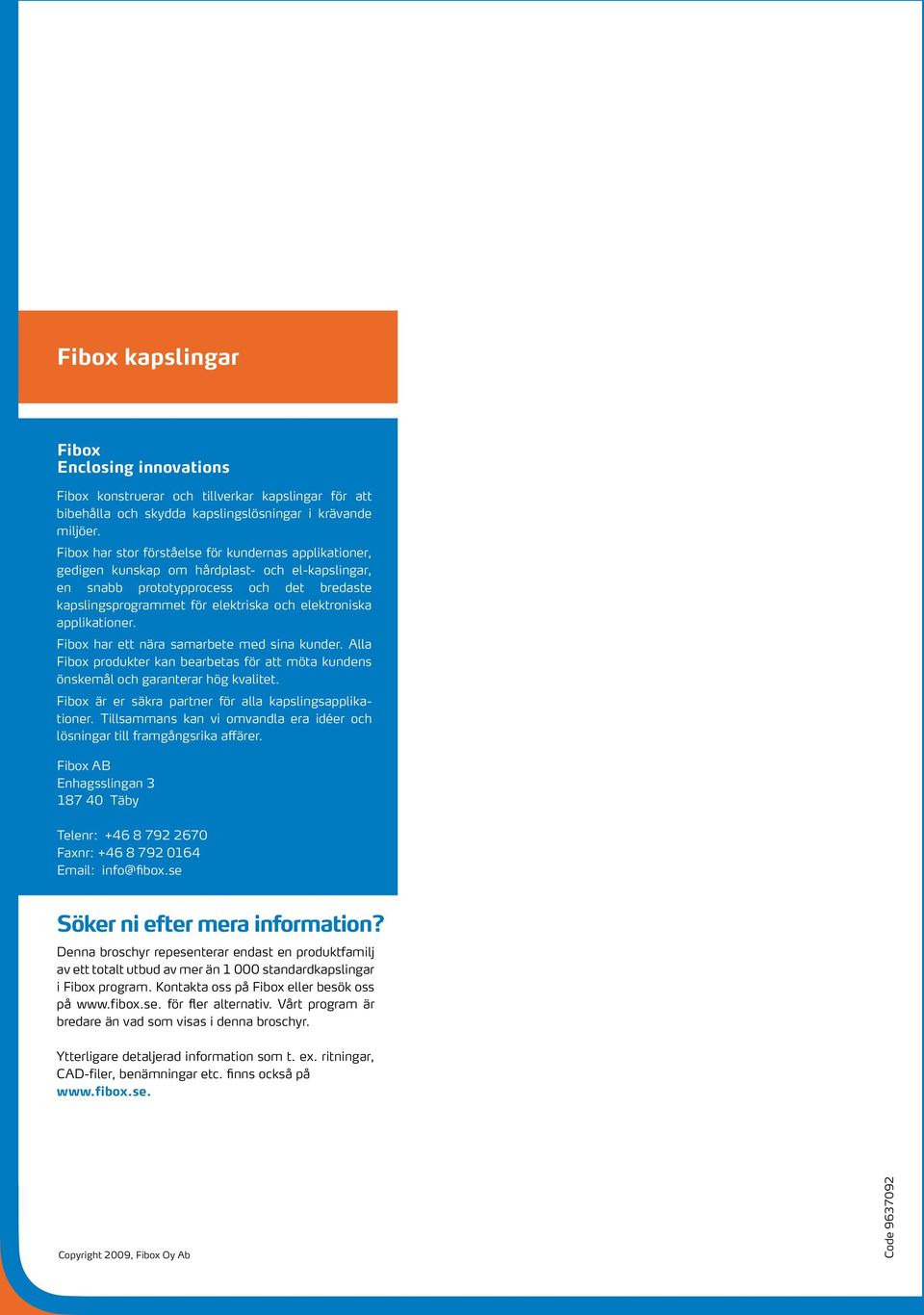

16 Fibox kapslingar Fibox Enclosing innovations Fibox konstruerar och tillverkar kapslingar för att bibehålla och skydda kapslingslösningar i krävande miljöer. Fibox har stor förståelse för kundernas applikationer, gedigen kunskap om hårdplast- och el-kapslingar, en snabb prototypprocess och det bredaste kapslingsprogrammet för elektriska och elektroniska applikationer. Fibox har ett nära samarbete med sina kunder. Alla Fibox produkter kan bearbetas för att möta kundens önskemål och garanterar hög kvalitet. Fibox är er säkra partner för alla kapslingsapplikationer. Tillsammans kan vi omvandla era idéer och lösningar till framgångsrika affärer. Fibox AB Enhagsslingan Täby Telenr: Faxnr: info@fibox.se Söker ni efter mera information? Denna broschyr repesenterar endast en produktfamilj av ett totalt utbud av mer än standardkapslingar i Fibox program. Kontakta oss på Fibox eller besök oss på ibox.se. för fler alternativ. Vårt program är bredare än vad som visas i denna broschyr. Ytterligare detaljerad information som t. ex. ritningar, CAD-f iler, benämningar etc. finns också på ibox.se. Copyright 2009, Fibox Oy Ab Code
