1 Äkta storhet kommer inifrån. Mobil dammsugare CLEANTEX CT 26 CT 36 Verktyg för högsta anspråk

2 Ingen kommer att märka hur jobbigt det egentligen var: den nya CLEANTEX CT 26 CT 36 Kompakt, men ändå stor. Lätt, men ändå kraftfull. Lika kompromisslös som anpassningsbar: den nya CLEANTEX kombinerar skenbara motsatser och tar bort alla spår av arbetet innan de syns. Med kompakta yttermått och låg vikt som ger större flexibilitet på byggarbetsplatsen och vid montagejobb. Med svängbara styrhjul och bakhjul av optimerat material för mindre slitage. Med en parkeringsbroms som, i kombination med den exakt balanserade och låga tyngdpunkten, håller maskinen helt stilla på alla underlag. Och med olika anslutningsmoduler som kan kompletteras individuellt snabbt och enkelt från den extra elanslutningen till den integrerade tryckluftsanslutningen. Liten utanpå men rymlig inuti. Det intrycket ger den nya CLEANTEX när man lyfter på den avtagbara överdelen. Där finns den nyutvecklade dammbehållaren med de optimalt anpassade SELFCLEAN-filtersäckarna och ett inbyggt flatfilter som sparar plats. Maskinen drivs av en högeffektiv turbin som ger en mycket högre uppsugningsförmåga. Alltigenom kraftfull och med konstant hög sugeffekt även under lång tid. 2

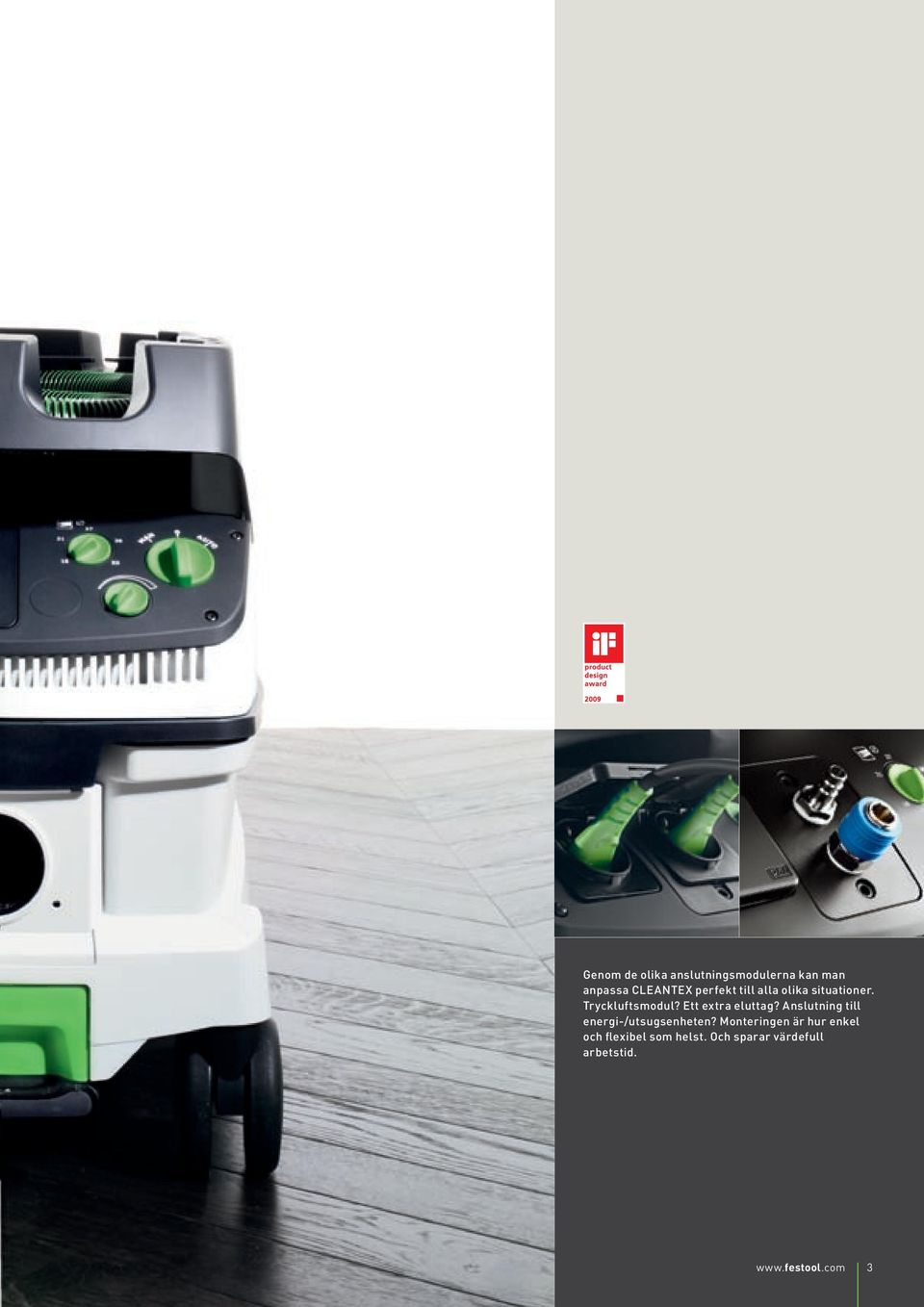

3 Genom de olika anslutningsmodulerna kan man anpassa CLEANTEX perfekt till alla olika situationer. Tryckluftsmodul? Ett extra eluttag? Anslutning till energi-/utsugsenheten? Monteringen är hur enkel och flexibel som helst. Och sparar värdefull arbetstid. 3

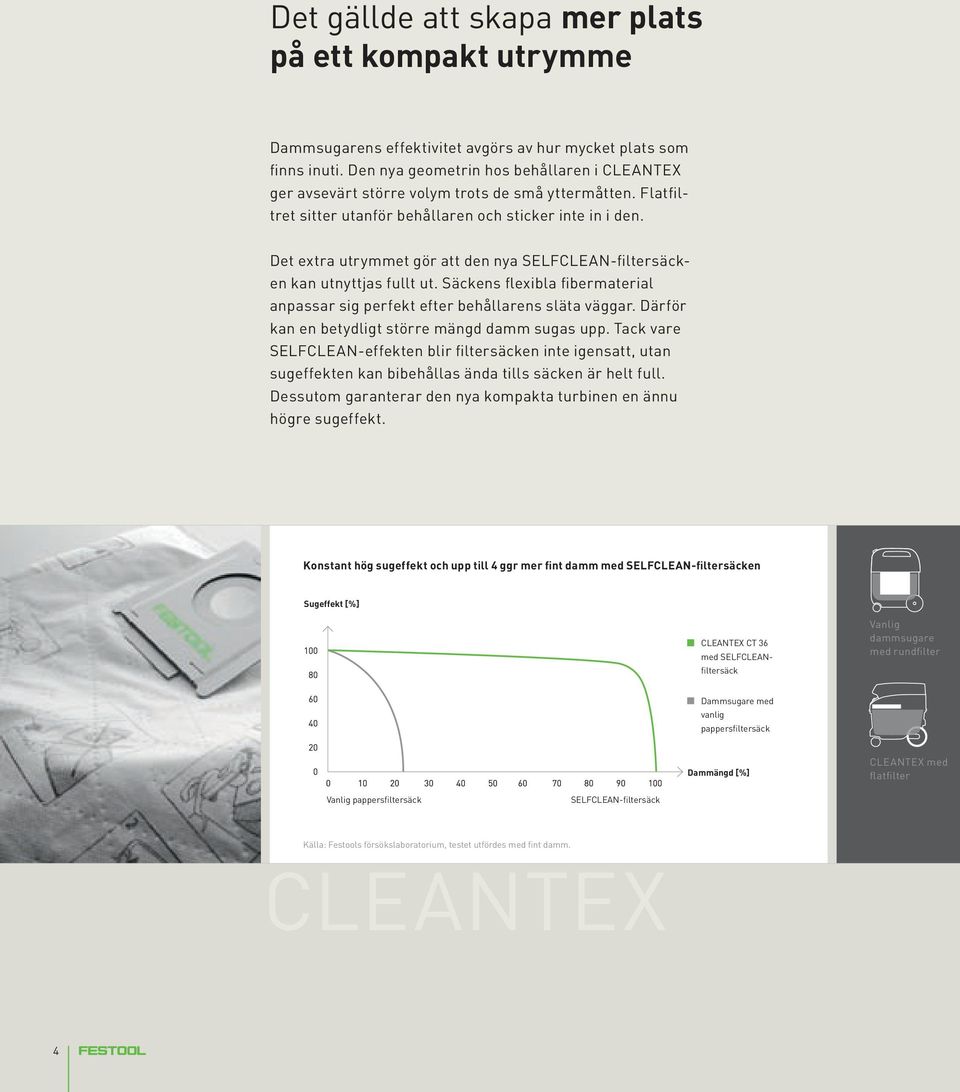

4 Det gällde att skapa mer plats på ett kompakt utrymme Dammsugarens effektivitet avgörs av hur mycket plats som finns inuti. Den nya geometrin hos behållaren i CLEANTEX ger avsevärt större volym trots de små yttermåtten. Flatfiltret sitter utanför behållaren och sticker inte in i den. Det extra utrymmet gör att den nya SELFCLEAN-filtersäcken kan utnyttjas fullt ut. Säckens flexibla fibermaterial anpassar sig perfekt efter behållarens släta väggar. Därför kan en betydligt större mängd damm sugas upp. Tack vare SELFCLEAN-effekten blir filtersäcken inte igensatt, utan sugeffekten kan bibehållas ända tills säcken är helt full. Dessutom garanterar den nya kompakta turbinen en ännu högre sugeffekt. Konstant hög sugeffekt och upp till 4 ggr mer fint damm med SELFCLEAN-filtersäcken Sugeffekt [%] CLEANTEX CT 36 med SELFCLEANfiltersäck Vanlig dammsugare med rundfilter Dammsugare med vanlig pappersfiltersäck Dammängd [%] CLEANTEX med flatfilter Vanlig pappersfiltersäck SELFCLEAN-filtersäck Källa: Festools försökslaboratorium, testet utfördes med fint damm. 4

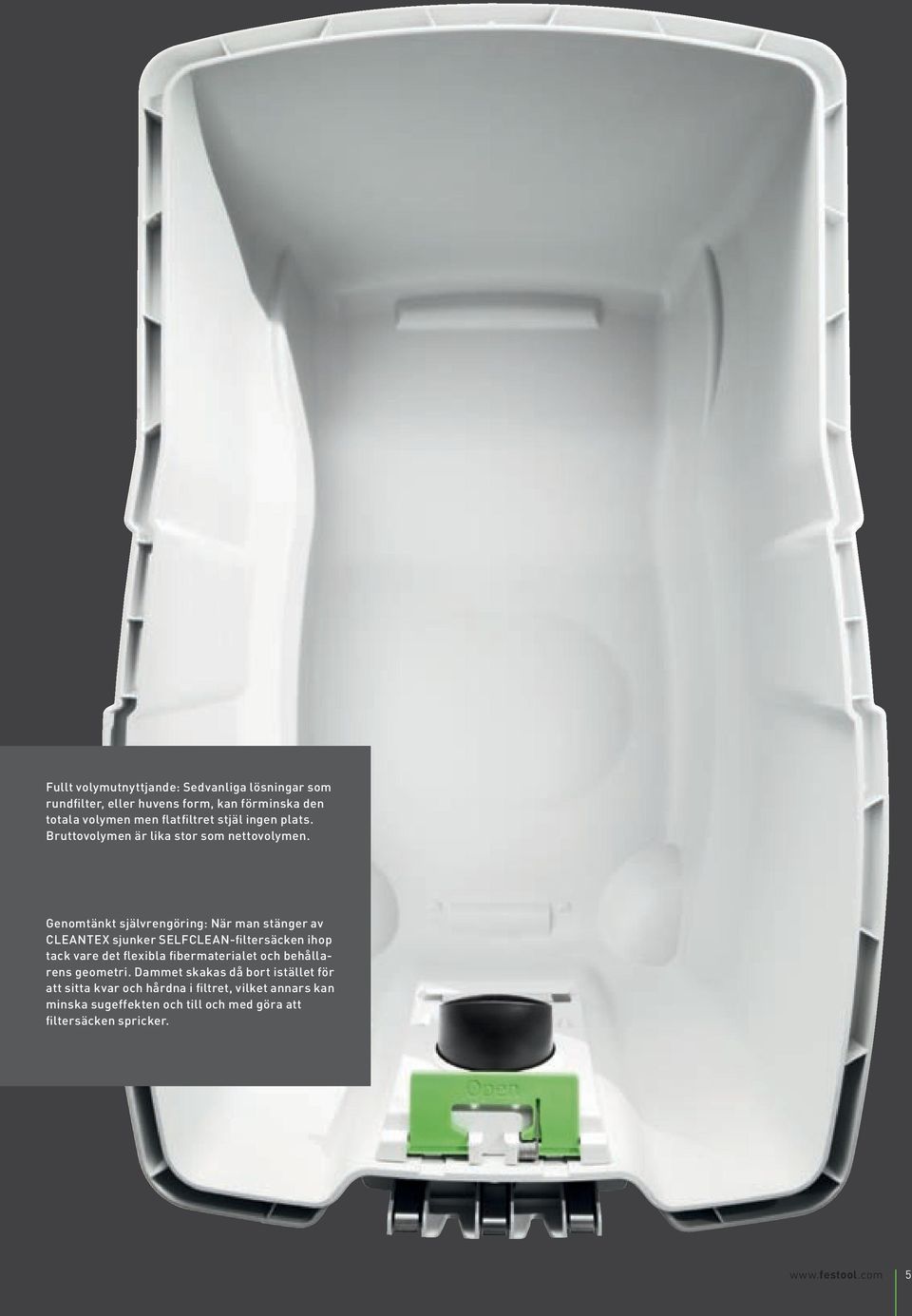

5 Fullt volymutnyttjande: Sedvanliga lösningar som rundfilter, eller huvens form, kan förminska den totala volymen men flatfiltret stjäl ingen plats. Bruttovolymen är lika stor som nettovolymen. Genomtänkt självrengöring: När man stänger av CLEANTEX sjunker SELFCLEAN-filtersäcken ihop tack vare det flexibla fibermaterialet och behållarens geometri. Dammet skakas då bort istället för att sitta kvar och hårdna i filtret, vilket annars kan minska sugeffekten och till och med göra att filtersäcken spricker. www. festool. c o m 5

6 6 Serieutrustning som håller i praktiken Den mobila dammsugaren CLEANTEX CT 26 CT 36

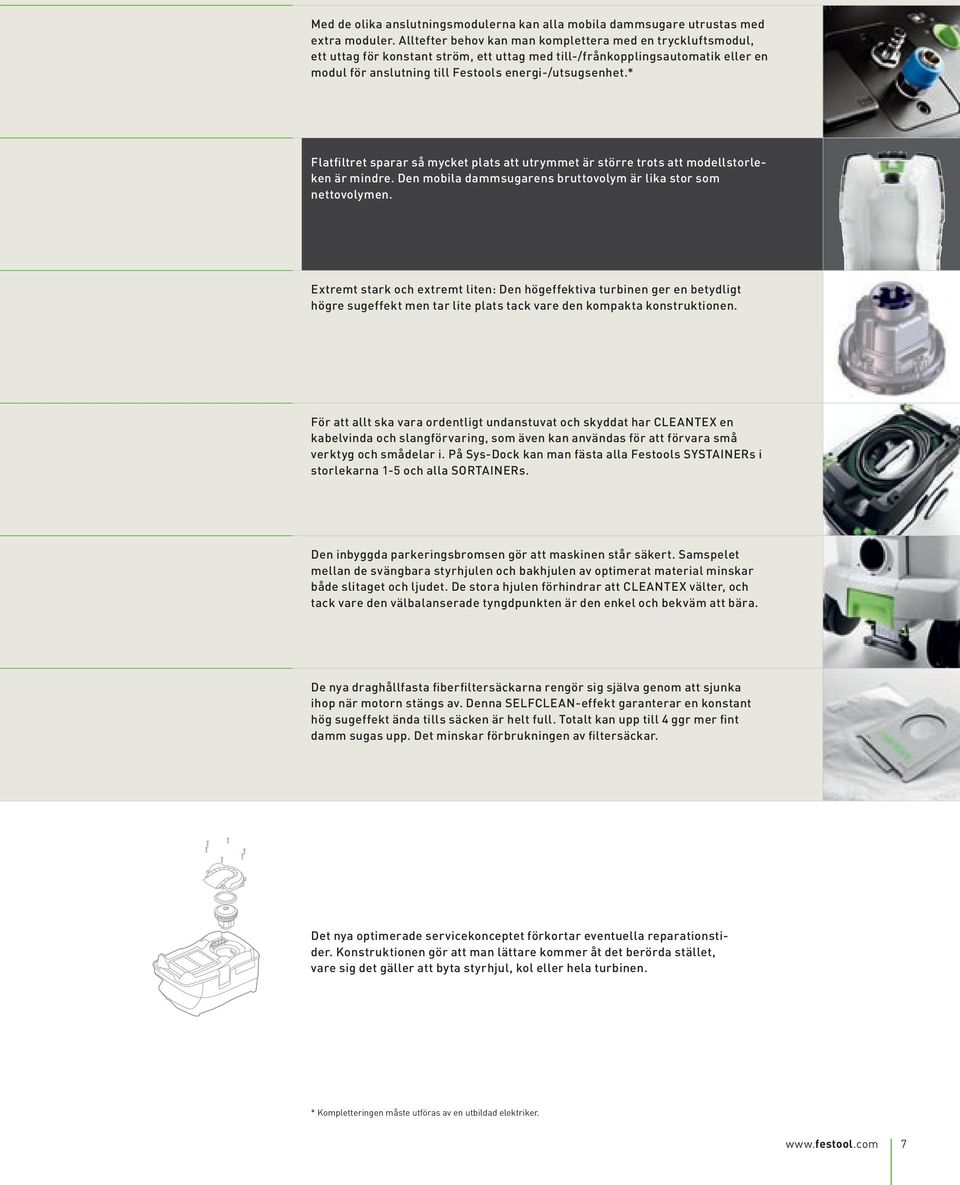

7 Med de olika anslutningsmodulerna kan alla mobila dammsugare utrustas med extra moduler. Alltefter behov kan man komplettera med en tryckluftsmodul, ett uttag för konstant ström, ett uttag med till-/frånkopplingsautomatik eller en modul för anslutning till Festools energi-/utsugsenhet.* Flatfiltret sparar så mycket plats att utrymmet är större trots att modellstorleken är mindre. Den mobila dammsugarens bruttovolym är lika stor som nettovolymen. Extremt stark och extremt liten: Den högeffektiva turbinen ger en betydligt högre sugeffekt men tar lite plats tack vare den kompakta konstruktionen. För att allt ska vara ordentligt undanstuvat och skyddat har CLEANTEX en kabelvinda och slangförvaring, som även kan användas för att förvara små verktyg och smådelar i. På Sys-Dock kan man fästa alla Festools SYSTAINERs i storlekarna 1-5 och alla SORTAINERs. Den inbyggda parkeringsbromsen gör att maskinen står säkert. Samspelet mellan de svängbara styrhjulen och bakhjulen av optimerat material minskar både slitaget och ljudet. De stora hjulen förhindrar att CLEANTEX välter, och tack vare den välbalanserade tyngdpunkten är den enkel och bekväm att bära. De nya draghållfasta fiberfiltersäckarna rengör sig själva genom att sjunka ihop när motorn stängs av. Denna SELFCLEAN-effekt garanterar en konstant hög sugeffekt ända tills säcken är helt full. Totalt kan upp till 4 ggr mer fint damm sugas upp. Det minskar förbrukningen av filtersäckar. Det nya optimerade servicekonceptet förkortar eventuella reparationstider. Konstruktionen gör att man lättare kommer åt det berörda stället, vare sig det gäller att byta styrhjul, kol eller hela turbinen. * Kompletteringen måste utföras av en utbildad elektriker. www. festool. c o m 7

8 8 Vid t ex slipning av lack, filler och spackel eller vid möbelmontering och golvläggning suger den mobila dammsugaren CLEANTEX alltid upp allt damm. Det spelar ingen roll om man arbetar med tryckluftseller elverktyg.

9 Namnet står för ett rent arbetsresultat. Mindre än så ska du inte kräva av din mobila dammsugare Man kan bara få ett perfekt resultat om man ser arbetsytan. Då kommer den nya CLEANTEX till användning. Den suger upp allt damm direkt där det uppstår. Man ser hela tiden arbetsobjektet, oavsett om man slipar, fräser eller sågar. Och arbetsplatsen håller sig ren automatiskt. Det är särskilt viktigt när man arbetar på plats hos en kund. Eftersom det även är viktigt att skydda hälsan när man arbetar med lack, spackel, gips eller trä, filtrerar den nya CLEANTEX upp till 99 procent av allt damm i versionen för dammklass L och upp till 99,9 procent av dammet i versionen för dammklass M. Dessutom ingår volymströmskontroll. Vid uppsugning av vätskor kopplar den automatiska nivåövervakningen LevelStop ifrån i god tid innan det blir överfullt. 9

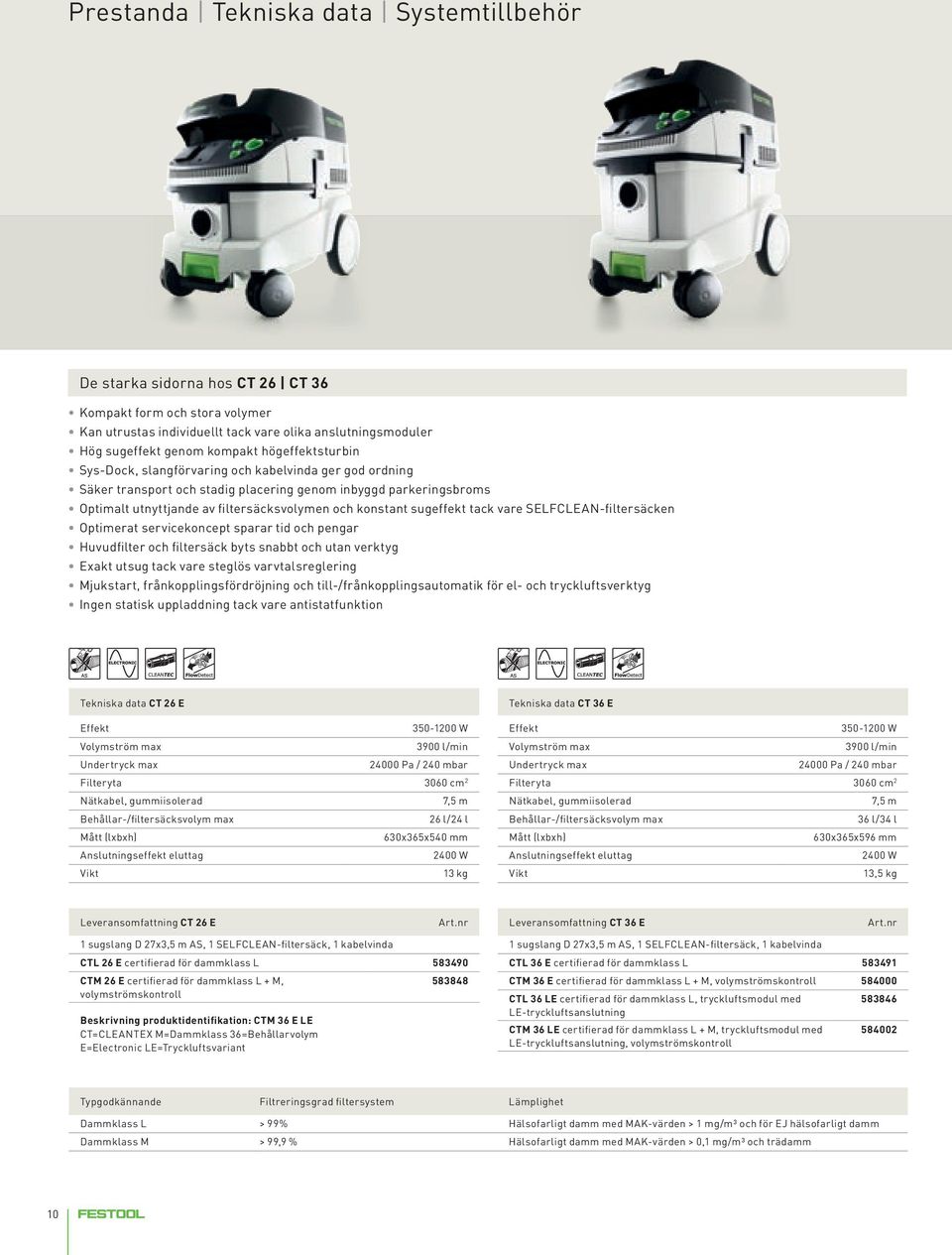

10 Prestanda Tekniska data Systemtillbehör De starka sidorna hos CT 26 CT 36 Kompakt form och stora volymer Kan utrustas individuellt tack vare olika anslutningsmoduler Hög sugeffekt genom kompakt högeffektsturbin Sys-Dock, slangförvaring och kabelvinda ger god ordning Säker transport och stadig placering genom inbyggd parkeringsbroms Optimalt utnyttjande av filtersäcksvolymen och konstant sugeffekt tack vare SELFCLEAN-filtersäcken Optimerat servicekoncept sparar tid och pengar Huvudfilter och filtersäck byts snabbt och utan verktyg Exakt utsug tack vare steglös varvtalsreglering Mjukstart, frånkopplingsfördröjning och till-/frånkopplingsautomatik för el- och tryckluftsverktyg Ingen statisk uppladdning tack vare antistatfunktion Tekniska data CT 26 E Tekniska data CT 36 E Effekt W Effekt W Volymström max 3900 l/min Volymström max 3900 l/min Undertryck max Pa / 240 mbar Undertryck max Pa / 240 mbar F i l t e r y t a 3060 cm 2 Nätkabel, gummiisolerad 7,5 m Behållar-/filtersäcksvolym max 26 l/24 l Mått (lxbxh) 630x365x540 mm Anslutningseffekt eluttag 2400 W V i k t 13 kg F i l t e r y t a 3060 cm 2 Nätkabel, gummiisolerad 7,5 m Behållar-/filtersäcksvolym max 36 l/34 l Mått (lxbxh) 630x365x596 mm Anslutningseffekt eluttag 2400 W V i k t 13,5 kg Leveransomfattning CT 26 E Art.nr Leveransomfattning CT 36 E Art.nr 1 sugslang D 27x3,5 m AS, 1 SELFCLEAN-filtersäck, 1 kabelvinda CTL 26 E certifierad för dammklass L CTM 26 E certifierad för dammklass L + M, volymströmskontroll Beskrivning produktidentifikation: CTM 36 E LE CT=CLEANTEX M=Dammklass 36=Behållarvolym E=Electronic LE=Tryckluftsvariant 1 sugslang D 27x3,5 m AS, 1 SELFCLEAN-filtersäck, 1 kabelvinda CTL 36 E certifierad för dammklass L CTM 36 E certifierad för dammklass L + M, volymströmskontroll CTL 36 LE certifierad för dammklass L, tryckluftsmodul med LE-tryckluftsanslutning CTM 36 LE certifierad för dammklass L + M, tryckluftsmodul med LE-tryckluftsanslutning, volymströmskontroll Typgodkännande Filtreringsgrad filtersystem Lämplighet Dammklass L > 99% Hälsofarligt damm med MAK-värden > 1 mg/m ³ och för EJ hälsofarligt damm Dammklass M > 99,9 % Hälsofarligt damm med MAK-värden > 0,1 mg/m ³ och trädamm 10

11 Tekniska data Beskrivning/mått Art.nr Tekniska data Beskrivning/mått Art.nr 1 Longlife filtersäck Longlife-FIS-CT 26 Longlife filtersäck Longlife-FIS-CT 36 2 Huvudfilter HF-CT 26/36 HEPA huvudfilter HEPA HF-CT 26/36 3 Våtfilter NF-CT 26/36 för CT/CTL 26, av höghållfast, slitstark polyesterfiber i 3-lager, enkel att tömma och återanvända, får endast användas för uppsugning av icke hälsofarligt damm. Förpackning: 1 st för CT/CTL 36, av höghållfast, slitstark polyesterfiber i 3-lager, enkel att tömma och återanvända, får endast användas för uppsugning av icke hälsofarligt damm. Förpackning: 1 st för CT/CTL/CTM 26/36. Förpackning: 1 st för CT/CTL/CTM 26/36, motsvarar HEPA klass 13. Förpackning: 1 st för CT/CTL/CTM 26/36. Förpackning: 1 st Försörjningsenhet VE-CT 26/36 11 Verktygshållare WHR-CT 26/36 12 Toolcenter TC 3000/2 13 Ombyggnadsset UBS TC 3000 CT 26/36 14 Tillbehörsförvaring för munstycken ZBA-D-CT 26/36 Tillbehörsförvaring set munstycken Set ZBA-D-CT 26/36 för CT 26/36 i LE-utförande, bestående av kondens-snabbtömning, tryckregulator, lubrikator och uttag för oljefri tryckluft med snabbkoppling för CT/CTL/CTM 26/36, verktygshållare för slipmaskiner i högklassigt rostfritt stål för säker och ergonomisk förvaring av ett el- eller tryckluftsverktyg för CT/CTL/CTM 22/26/33/36, mobil sliparbetsplats med dockningsstation för komplettering av TC 3000 (artikelnr ) för användning med CT 26/ för CT/CTL/CTM 26/36, för förvaring av 1 golvmunstycke D27/D36 och upp till 3 munstycken för CT/CTL/CTM 26/36. Innehåll: tillbehörsförvaring av munstycken och rengöringsset för munstycken (= fogmunstycke D36 FD-210, möbelmunstycke D36 PD, sugpensel D36 SP) SELFCLEAN filtersäck SC FIS-CT 26/5 för CT/CTL/CTM 26. Förpackning: 5 st Tillbehörsförvaring för munstycken och rör ZBA-D/R-CT 26/36 för CT/CTL/CTM 26/36, för förvaring av ett rengöringsset D27/D36 (böjt handrör, 3-delat förlängningsrör, golvmunstycke och upp till 3 munstycken) SELFCLEAN filtersäck SC FIS-CT 36/5 för CT/CTL/CTM 36. Förpackning: 5 st Modul tryckluft Modul-DL CT 26/36 för CT/CTL/CTM 26/36, för komplettering av mobila dammsugare i LE-utförande, med extra till- och frånkopplingsautomatik för tryckluft Modul energi-/utsugsenhet EAA Modul-EAA CT 26/36 för CT/CTL/CTM 26/36, för anslutning av en CT mobil dammsugare till energi-/ utsugsenheten resp ASA, mobil dammsugare i LE-utförande krävs inte Modul eluttag Modul-SD CT 26/36 för CT/CTL/CTM 26/36, eluttag med konstant ström Modul eluttag E/A Modul-SD E/A CT 26/36 för CT/CTL/CTM 26/36, eluttag med till-/frånkopplingsautomatik Skjutbygel SB-CT 26/36 för CT/CTL/CTM 26/36, för att skjuta den mobila dammsugaren bekvämt, inkl. tillbehörsförvaring för munstycken ZBA-D-CT 26/ CT-utsugsarm CT-ASA CT 26/36/SB för CT/CTL/CTM 26/36, rörset med anslutningar Sugslang IAS 2 finns som tillbehör. Fler sugslangar och tillbehör finns på

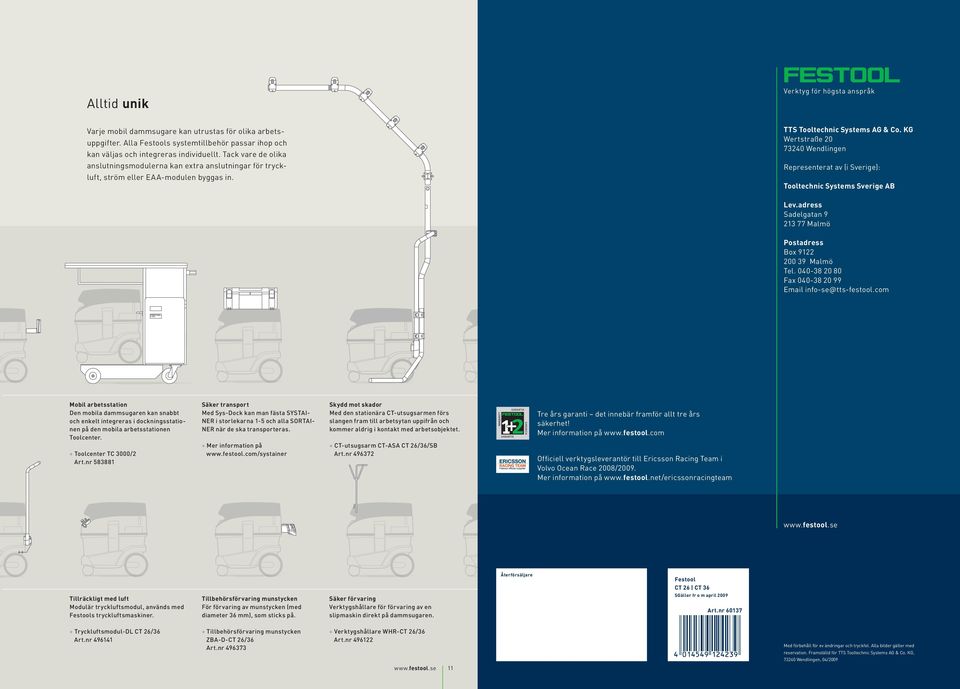

12 Alltid unik Verktyg för högsta anspråk Varje mobil dammsugare kan utrustas för olika arbetsuppgifter. Alla Festools systemtillbehör passar ihop och kan väljas och integreras individuellt. Tack vare de olika anslutningsmodulerna kan extra anslutningar för tryckluft, ström eller EAA-modulen byggas in. TTS Tooltechnic Systems AG & Co. KG Wertstraße Wendlingen Representerat av (i Sverige): Tooltechnic Systems Sverige AB Lev.adress Sadelgatan Malmö Postadress Box Malmö Tel Fax info-se@tts-festool.com Mobil arbetsstation Den mobila dammsugaren kan snabbt och enkelt integreras i dockningsstationen på den mobila arbetsstationen Toolcenter. + Toolcenter TC 3000/2 Art.nr Säker transport Med Sys-Dock kan man fästa SYSTAI- NER i storlekarna 1-5 och alla SORTAI- NER när de ska transporteras. + Mer information på Skydd mot skador Med den stationära CT-utsugsarmen förs slangen fram till arbetsytan uppifrån och kommer aldrig i kontakt med arbetsobjektet. + CT-utsugsarm CT-ASA CT 26/36/SB Art.nr Tre års garanti det innebär framför allt tre års säkerhet! Mer information på www. festool.com Officiell verktygsleverantör till Ericsson Racing Team i Volvo Ocean Race 2008/2009. Mer information på www. festool.net/ericssonracingteam www. festool.se Tillräckligt med luft Modulär tryckluftsmodul, används med Festools tryckluftsmaskiner. Tillbehörsförvaring munstycken För förvaring av munstycken (med diameter 36 mm), som sticks på. Säker förvaring Verktygshållare för förvaring av en slipmaskin direkt på dammsugaren. Återförsäljare Festool CT 26 CT 36 S Gäller fr o m april 2009 Art.nr Tryckluftsmodul-DL CT 26/36 Art.nr Tillbehörsförvaring munstycken ZBA-D-CT 26/36 Art.nr Verktygshållare WHR-CT 26/36 Art.nr Med förbehåll för ev ändringar och tryckfel. Alla bilder gäller med reservation. Framställd för TTS Tooltechnic Systems AG & Co. KG, Wendlingen, 04/2009 www. festool.se 11
