Digitalkamera. Bruksanvisning. Studera bruksanvisningen innan ni använder kameran så får ni ut bästa prestanda.

Transkript

1 Digitalkamera Bruksanvisning Studera bruksanvisningen innan ni använder kameran så får ni ut bästa prestanda.

2 Tack för att du köpt en PENTAX digitalkamera. Studera bruksanvisningen innan kameran används så att ni får ut mesta möjliga av egenskaper och funktioner. Förvara bruksanvisningen på ett säkert ställe eftersom den är ett värdefullt verktyg som underlättar förståelsen av kamerans alla möjligheter. Upphovsrätt Bilder som tagits med PENTAX digitalkameror och är avsedda för annat än personligt bruk, får ej användas utan tillstånd, enligt vad som anges i lagen om upphovsrätt. Det finns tillfällen när rätten till bilder tagna för personligt bruk är begränsad; demonstrationer, föreställningar och utställda föremål. Bilder som tagits med avsikt att erhålla upphovsrätt kan heller inte användas för annat än vad som anges i lagen om upphovsrätt. Om varumärken SDXC-logotypen är ett varumärke som tillhör SD-3C, LLC. ArcSoft och logotypen är endera ett registrerat varumärke eller ett varumärke som tillhör ArcSoft Inc. i USA och/eller i andra länder. Microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder. Windows Vista är endera ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Macintosh och Mac OS är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder. Denna produkt understödjer PRINT Image Matching III. Digitala stillbildskameror, skrivare och programvara med PRINT Image Matching hjälper fotografer att producera bilder som på ett mer exakt sätt uppfyller deras intentioner. En del funktioner är ej tillgängliga för skrivare som ej är kompatibla med PRINT Image Matching III. Copyright 2001 Seiko Epson Corporation. Med ensamrätt. PRINT Image Matching är ett varumäke som tillhör Seiko Epson Corporation. Logotypen för PRINT Image Matching är ett varumärke som tillhör Seiko Epson Corporation. Övriga märken och produktnamn är varumärken eller registrerade varumärkensom tillhör respektive företag. och anges inte i den här bruksanvisningen. Produktregistrering Fyll i produktregistreringen, den finns på CD-ROM-skivan som följer med kameran och på PENTAX webbplats så kan vi ge dig bättre service i framtiden. Tack för din medverkan. Mera information finns i kapitel 7.

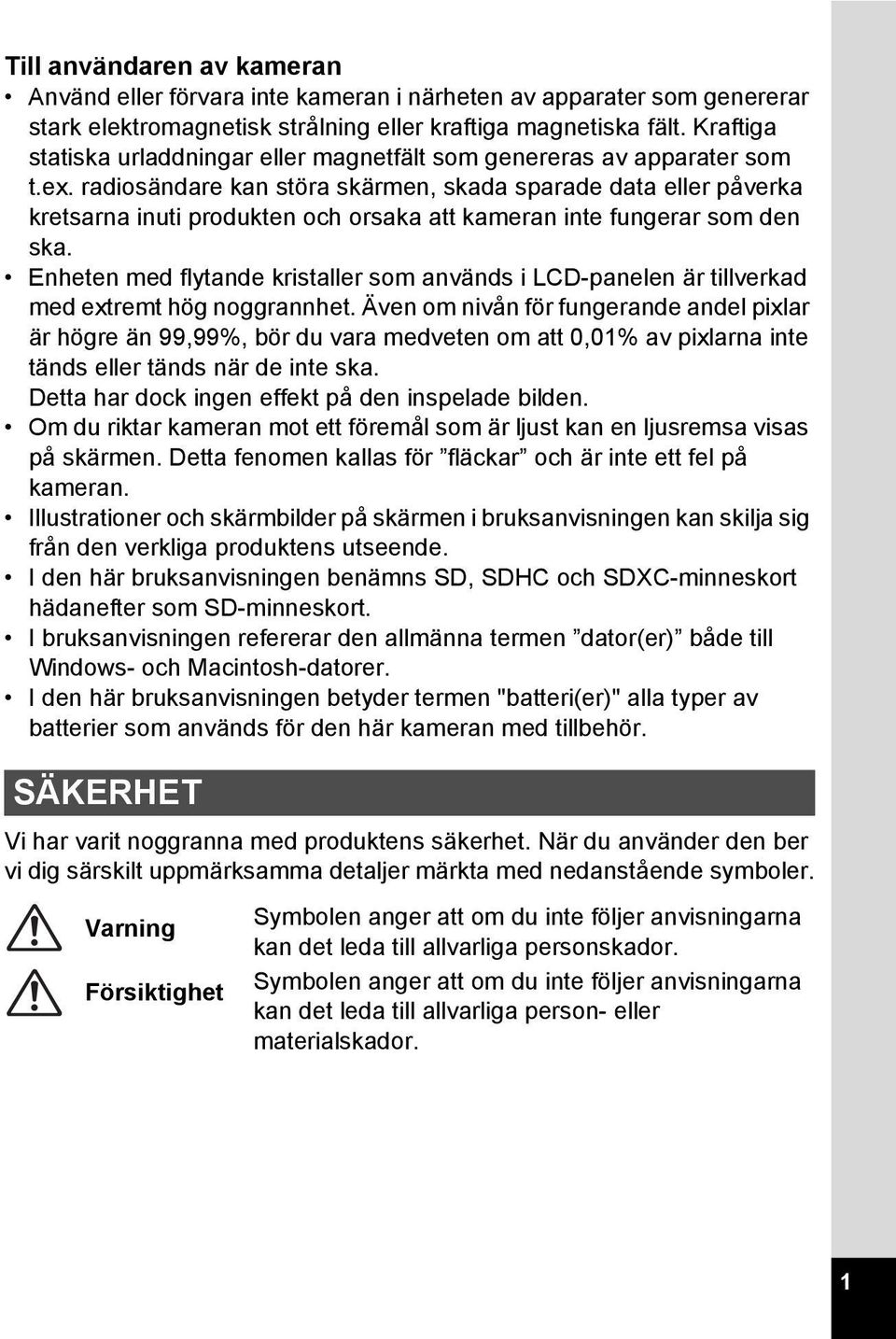

3 Till användaren av kameran Använd eller förvara inte kameran i närheten av apparater som genererar stark elektromagnetisk strålning eller kraftiga magnetiska fält. Kraftiga statiska urladdningar eller magnetfält som genereras av apparater som t.ex. radiosändare kan störa skärmen, skada sparade data eller påverka kretsarna inuti produkten och orsaka att kameran inte fungerar som den ska. Enheten med flytande kristaller som används i LCD-panelen är tillverkad med extremt hög noggrannhet. Även om nivån för fungerande andel pixlar är högre än 99,99%, bör du vara medveten om att 0,01% av pixlarna inte tänds eller tänds när de inte ska. Detta har dock ingen effekt på den inspelade bilden. Om du riktar kameran mot ett föremål som är ljust kan en ljusremsa visas på skärmen. Detta fenomen kallas för fläckar och är inte ett fel på kameran. Illustrationer och skärmbilder på skärmen i bruksanvisningen kan skilja sig från den verkliga produktens utseende. I den här bruksanvisningen benämns SD, SDHC och SDXC-minneskort hädanefter som SD-minneskort. I bruksanvisningen refererar den allmänna termen dator(er) både till Windows- och Macintosh-datorer. I den här bruksanvisningen betyder termen "batteri(er)" alla typer av batterier som används för den här kameran med tillbehör. SÄKERHET Vi har varit noggranna med produktens säkerhet. När du använder den ber vi dig särskilt uppmärksamma detaljer märkta med nedanstående symboler. Varning Försiktighet Symbolen anger att om du inte följer anvisningarna kan det leda till allvarliga personskador. Symbolen anger att om du inte följer anvisningarna kan det leda till allvarliga person- eller materialskador. 1

4 Om kameran Varning Ta inte isär och modifiera inte kameran. Det förekommer högspänning i kameran och det finns risk för elstötar om den tas isär. Vidrör under inga omständigheter kamerans invändiga delar om de frilagts på grund av att kameran t. ex. tappats, eftersom det finns risk för elstötar. Det är också farligt att linda remmen runt halsen. Se till att småbarn inte har remmen om halsen. Avbryt fotograferingen, ta ur batteriet eller koppla bort nätadaptern och vänd er till närmaste PENTAX reparationsverkstad om kameran börjar ryka eller lukta konstigt. Fortsätter man fotografera kan det orsaka brand och elstötar. Försiktighet Sätt inte fingret över blixten när den avfyras. Du kan bränna dig. Avfyra inte blixten om den är i kontakt med kläder då de kan missfärgas. Vissa delar av kameran blir varma under användning och var försiktig eftersom det finns risk för brännskador om dessa delar vidrörs under längre tid. Se upp för glassplitter om skärmen skadas. Var försiktig så att inte flytande kristall kommer på huden, i ögonen eller i munnen. Beroende på din fysik och kondition kan användning av kameran orsaka klåda, utslag eller blåsor. Sluta använda kameran och sök omedelbart läkare om du upptäcker något onormalt. Om batteriladdaren och nätadaptern Varning Använd alltid batteriladdaren och nätadaptern som utvecklats uteslutande för denna produkt, med angiven effekt och spänning. Om du använder en batteriladdare eller nätadapter som inte uteslutande är avsedd för den här produkten eller om du använder den speciella batteriladdaren eller nätadaptern med ospecificerad effekt eller spänning kan följden bli brand, elektriska stötar eller att kameran går sönder. Angiven spänning är V växelström. Produkten får inte plockas isär eller ändras. Det kan orsaka en brand eller elektriska stötar. 2

5 Om det kommer rök eller en konstig lukt från produkten eller om något annat onormalt inträffar ska du omedelbart sluta använda den och kontakta ett PENTAX servicecenter. Om du fortsätter använda produkten kan det orsaka en brand eller elektriska stötar. Om det råkar komma in vatten i produkten ska du kontakta ett PENTAX servicecenter. Om du fortsätter använda produkten kan det orsaka en brand eller elektriska stötar. Om ett åskväder inträffar medan du använder batteriladdaren eller nätadaptern ska du dra ut nätkontakten (kabeln) och sluta använda den. Om du fortsätter använda produkten kan det orsaka skada på utrustningen, en brand eller elektriska stötar. Torka av kontakten på nätkontakten om den blir täckt med damm. Damm på kontakten kan orsaka en brand. Försiktighet Sätt inte i eller dra ut nätkontakten med våta händer. Det kan leda till elektriska stötar. Tappa inte produkten och utsätt den inte för kraftiga stötar. Den kan gå sönder. Använd inte batteriladdaren för att ladda ett batteri som inte är ett laddningsbart litium-jon-batteri D-LI122. Om du försöker ladda andra typer av batterier kan det explodera eller hettas upp eller så kan batteriladdaren skadas. Minska riskerna genom att bara använda CSA/UL-godkänd nätsladd, typen är Type SPT-2 eller kraftigare, minst 1,5 kvmm ledningsarea, ena änden med pågjuten hankontakt (enligt NEMA-specifikation) och den andra med en pågjuten honkontakt (enligt en specifik IEC-typ för ickeindustriellt bruk) eller motsvarande. Om batteriet Varning Batteriet måste förvaras utom räckhåll för barn. Om det hamnar i munnen på dem kan det orsaka elstötar. Ögonen kan skadas om batterivätska kommit in i dem. Spola ögonen med rent vatten och sök omedelbart läkare. Gnid dem inte. 3

6 Försiktighet Använd endast specificerat batteri med kameran. Om andra batterier används kan följden bli explosion eller brand. Ta inte isär batteriet. Om du tar isär batteriet kan följden bli explosion eller läckage. Ta omedelbart ut batteriet ur kameran om det blir varmt eller börjar ryka. Var försiktig så att du inte bränner dig. Låt inte kablar, hårnålar och andra metallföremål komma i kontakt med batteriets + och - poler. Kortslut inte batteriet och släng det inte i eld. Det kan leda till explosion eller brand. Tvätta området noga med vatten om batterivätska kommit på hud eller kläder. Försiktighetsåtgärder för användning av D-LI122-batteriet: ANVÄND ENDAST ANGIVEN LADDARE. -FÅR INTE ELDAS UPP. -FÅR INTE TAS ISÄR. -FÅR INTE KORTSLUTAS. -FÅR INTE UTSÄTTAS FÖR HÖG TEMPERATUR. (140 F/60 C) RISK FÖR ELD OCH BRÄNNSKADOR. SE BRUKSANVISNINGEN. Håll kameran med tillbehör utom räckhåll för små barn Varning Kameran med tillbehör måste förvaras utom räckhåll för små barn. 1. Personskador kan resultera av en fallande produkt eller en oväntad rörelse. 2. Kvävning kan bli följden av att remmen lindas runt halsen. 3. Små tillbehör som t.ex. ett batteri eller SD-minneskort kan sväljas. Sök omedelbart läkare om ett tillbehör svalts av misstag. Att tänka på Innan du använder kameran Ta med informationen om den världsomfattande serviceorganisationen som följer med apparaten. Den är bra att ha om du råkar ut för problem utomlands. 4

7 Kontrollera att kameran fortfarande fungerar om du inte använt den på länge. Speciellt bör du göra detta innan du ska ta viktiga bilder (t.ex. på bröllop och under resor). Inspelade data kan inte garanteras om inspelning, uppspelning och överföring av data till dator inte är möjlig på grund av fel på kameran eller inspelningsmediet (SD-minneskortet), m.m. Om batteriet och laddaren Batteriets funktion kan försämras om du förvarar det fulladdat. Undvik att förvara det vid höga temperaturer. Om batteriet får sitta kvar och kameran inte används på lång tid laddas batteriet ur för mycket och förkorta dess hållbarhet. Vi rekommenderar att du laddar batteriet en dag före användning eller dagen då du ska använda det. Försiktighetsåtgärder vid användning av kameran Objektivet på kameran kan inte bytas. Objektivet kan inte tas loss. Utsätt inte kameran för höga temperaturer eller hög luftfuktighet. Lämna inte kameran i ett fordon eftersom temperaturen kan bli mycket hög. Använd inte kameran där den kan komma i kontakt med regn, vatten eller annan vätska; kameran är inte vattentät. Utsätt inte kameran för kraftiga vibrationer, stötar eller tryck. Använd en kudde för att skydda kameran från vibrationer från motorcyklar, bilar eller båtar. Lämna in kameran till närmaste PENTAX-kundservicecenter för kontroll om den utsatts för vibrationer, stötar eller tryck. Kameran kan användas i temperaturer mellan 0 C och 40 C. Skärmen kan bli svart vid höga temperaturer men återgår till normalt utseende efterhand som temperaturen normaliseras. LCD-paneler blir långsammare vid låga temperaturer. Detta är en egenskap för flytande kristaller och inte ett fel. Plötsliga temperaturändringar orsakar kondens på insidan och utsidan av kameran. Lägg kameran i väskan eller en plastpåse och ta ut den när dess och omgivningens temperatur utjämnats. Se till att inte smuts, lera, sand, damm, vatten giftiga gaser eller salt kommer in i kameran som kan skadas. Torka av regndroppar och vatten och låt kameran torka. Tryck inte för hårt på LCD-skärmen. Den kan gå sönder eller fungera felaktigt. 5

8 Sätt dig inte ner med kameran i bakfickan då kamerahuset och LCDskärmen kan skadas. Dra inte åt stativskruven för hårt när du fotograferar med stativ. Rengöring av kameran Tvätta inte produkten med organiska lösningsmedel, t. ex. thinner, bensin eller alkohol. Använd en linsborste för att ta bort damm som samlats på linsen.använd aldrig en sprutflaska för rengöring eftersom det kan skada linsen. Förvaring av kameran Förvara inte kameran med konserveringsmedel eller kemikalier. Om kameran förvaras vid höga temperaturer och hög luftfuktighet kan det börja växa mögel på den. Ta ut kameran ur fodralet och förvara den på en torr och välventilerad plats. Undvik att använda eller förvara kortet där det finns statisk elektricitet eller elektriska störfält. Undvik att förvara kortet i direkt solljus och där det kan utsättas för snabba temperaturförändringar eller kondens. Periodiska kontroller rekommenderas varje eller vartannat år för att bibehålla högsta prestanda. Övriga försiktighetsåtgärder Observera att radera data eller formatera SD-minneskorten eller det inbyggda minnet inte tar bort originaldata helt och hållet. Borttagna filer kan ibland återställas med kommersiellt tillgänglig programvara. Det är användarens ansvar att säkerställa sekretessen för sådana uppgifter. SD-minneskortet är försett med skrivskydd. Om du ställer spärren på LOCK går det inte att skriva in nya data på kortet, lagrade data kan inte raderas och kortet kan inte formateras i kameran eller Skrivskydd datorn. r visas på skärmen när kortet är låst. Man ska vara försiktig om SD minneskortet tas ur omedelbart efter att man använt kameran eftersom kortet kan vara varmt. 6

9 Ha batteri-/kortluckan stängd och ta inte ur SD-minneskortet och stäng inte av kameran medan data spelas upp eller sparas på kortet eller när kameran är kopplad till dator med USB-kabeln, då data kan förloras och kortet skadas. Böj inte SD minneskortet och utsätt det inte för slag. Låt det inte bli vått och lagra det inte där det är varmt. Ta inte ur SD-minneskortet under formateringen då det kan skadas och bli oanvändbart. Data på SD minneskortet kan raderas under följande betingelser. Vi tar inget ansvar för data som raderats (1) om SD-minneskortet misskötts av användaren. (2) om SD-minneskortet utsätts för statisk elektricitet eller elektriska störfält. (3) om kortet inte använts under en längre tid. (4) När kortet matas ut eller batteriet tas ut medan data på kortet spelas in eller används. Används det inte under en längre tid kan data på kortet bli oläsbara. Säkerhetskopiera regelbundet viktiga data till en dator. Om du använder ett långsamt SD-minneskort kan inspelning av filmscener avbrytas även om det finns plats på kortet, fotografering och uppspelning kan också ta lång tid. Formatera oanvända SD-minneskort och kort som använts i en annan kamera. Formateringsanvisningar finns i avsnittet Formatera minnet (s.178). 7

10 Innehåll SÄKERHET...1 Att tänka på...4 Innehåll...8 Bruksanvisningen...13 Funktioner...14 Kontroll av innehållet i kartongen...18 Namn på delar...19 Kamerans delar...20 Indikeringar på skärmen...21 Förberedelser 31 Sätta fast remmen...32 Sätta igång kameran...33 Ladda batteriet...33 Sätta i batteriet...34 Använda nätdapter...36 Sätta i och ta ur SD-minneskortet...38 Antal bilder som kan lagras på SD-minneskort...40 Sätta på och stänga av kameran...41 Starta i uppspelningsläge...42 Startinställningar...43 Ställa in språk...43 Ställa in tid och datum...46 Vanliga funktioner 49 Använda knapparna...50 A-läge...50 Q-läge...52 Växla mellan A- och Q-läge...54 Ställa in kamerafunktioner...55 Använda menyerna...55 Menylista...58 Fotografering 63 Fotografering av stillbilder...64 Fotografering...64 Ställa in fotograferingsläge...67 Använda funktionen Ansiktsigenkänn...69 Fotografering med automatiska inställningar (Bildprogram)

11 Fotografering med anpassade inställningar (Program läge)...72 Fotografering med grundfunktionen (Grönt läge)...73 Använda zoomen...74 Fotografering av mörka motiv ( Kvällssnapshot/Porträtt i mörker/ Nattmiljö/Solnedgång/Digital SR/Fyrverkeri läge)...77 Fotografera människor (Porträtt/Naturlig hudton)...79 Fotografera barn (Barnmotivprogram)...80 Fotografera ditt sällskapsdjur (Sällskapsdjurprogram)...81 Fotografering av sport- och fritidsaktiviteter (Strand och snö/ Sportmotivprogram)...82 Ta bilder av text (Text-läge)...83 Rama in bilder (Ramkomposition)...85 Fotografera med hjälp av filtren (Fisheye/Skiss/Miniatyr)...87 Fotografera panoramabilder (Digital panoramafunktion)...89 Fotografera med självutlösare...92 Ta en serie bilder (Seriebildtagning/Snabb seriebild/ 16-bildstagningsläge)...93 Ta bilder med Fjärrkontrollenheten (tillval)...95 Fotografera med automatisk ändring av exponeringen (Auto Alt.Exp)...97 Ställa in fotograferingsfunktioner...99 Välja blixtfunktion...99 Välja fokusfunktion Välja pixelantal Justera vitbalansen Ställa in exponeringen (Exponeringskompensation) Korrigera ljusstyrkan (D-områdesinst.) Inställning av känslighet Ställa in Autojust. av ISO Ställa in bildskärpa (Skärpa) Ställa in färgmättnaden (Färgmättnad) Ställa in bildkontrast (Kontrast) Ställa in funktionen Shake Reduction Registrera ett ansikte för prioriterad detektering Slå av och på funktionen för ansiktsigenkänning Ställa in datuminfällningsfunktionen Inställning för att visa det Elektronisk nivå Genväg till specifik funktion Spela in film Spela in film Välja pixelantal och bildfrekvens för filmer Inställningen för Movie SR (Antiskakfunktion vid filmning) Ställa in skärmutseende för inspelning av film

12 Spara inställningarna (Minne) Titta på och radera bilder 133 Spela upp bilder Spela upp stillbilder Spela upp film Flerbildsvisning Uppspelningsfunktionen Bildspel Rotera bilder Zoomuppspelning Radera bilder Radera enstaka bilder Radera markerade bilder Radering av alla bilder Låsa bilder mot radering (Låsa) Ansluta kameran till en videoapparat Redigera och skriva ut bilder 153 Redigera bilder Ändra storlek på bilden (Storleksändra) Beskära bilder Sträcka ut ett användarvalt område i en bild (Sträckfilter) Bearbeta bilder så att ansikten ser mindre ut Använda digitalfilter Kompenserar för en oönskad röda ögon-effekt Lägga in en ram (Ramkomposition) Redigera filmer Kopiera bilder Inställningar för utskriftstjänsten (DPOF) Skriva ut enstaka bilder Skriva ut alla bilder Inställningar 177 Kamerainställningar Formatera minnet Ändra ljudinställningar Ändra tid och datum Ställa in tidzon Ändra språk Ändra namngivningssystem för mappar Ändra videoformat

13 Inställning av LCD-monitorns ljusstyrka Sparläge Ställa in den automatiska avstängningsfunktionen Byta startskärm Korrigera defekta pixlar i CCD-sensorn (Pixelmappning) Återställning till standardinställningar (Återställning) Visa bilder på datorn 195 Ställa in dator Medföljande program Systemkrav Installering av programvara Ställa in USB-anslutningen Anslutning till datorn Hopkoppling av kameran och datorn Överföring av bilder Koppla bort kameran från datorn Starta MediaImpression Så här använder du MediaImpression Tillägg 209 Aktiva funktioner för de olika fotograferingsalternativen Meddelanden Felsökning Standardinställningar Lista över tidzonsorter Tillbehör Viktiga data GARANTI Index

14 I bruksanvisningen visas sättet som du använder fyrvägsknappen på i bilderna, till exempel som i den nedan. 2eller 4eller 5eller 3eller Vad symbolerna, som används i bruksanvisningen betyder, förklaras nedan. 1 anger sidnumret där relaterad funktion förklaras. anger information som är bra att känna till. A-läge Q-läge anger försiktighetsåtgärder som ska vidtas när man använder kameran. Läget som används för fotografering av stillbilder. I handboken kallas funktionen för tagning av stillbilder Stillbildsfotograferingsläge. Funktion för visning av stillbilder och uppspelning av filmer. 12

15 Bruksanvisningen Bruksanvisningen innehåller följande kapitel. 1 Förberedelser I kapitlet beskrivs vad som måste göras efter att kameran köpts innan man börjar fotografera. Studera och följ anvisningarna. 2 Vanliga funktioner I kapitlet beskrivs vanliga funktioner, exempelvis hur knapparna fungerar och hur man använder menyerna. Ytterligare information finns i efterföljande kapitel. 3 Fotografering I kapitlet beskrivs olika sätt att ta bilder och hur man ställer in relevanta funktioner. 4 Titta på och radera bilder I kapitlet beskrivs hur man spelar upp stillbilder och filmer i kameran eller på en TV och hur man raderar bilder. 5 Redigera och skriva ut bilder I kapitlet beskrivs olika sätt att skriva ut stillbilder och hur du redigerar bilder i kameran. Anvisningar för hur du överför bilder till dator och installerar finns i avsnittet Anslutning till datorn i kapitel 7 och i Hjälpen för programvaran finns anvisningar för hur du redigerar och skriver ut bilder med hjälp av dator. 6 Inställningar I kapitlet beskrivs hur man ställer in kamerans funktioner. 7 Visa bilder på datorn I kapitlet beskrivs hur man kopplar kameran till dator och installerar medföljande CD-ROM, m.m. 8 Tillägg Det här kapitlet innehåller felsökning och en lista med tillbehör

16 Funktioner Förutom grundläggande fotografering finns i Optio VS20 ett antal olika fotograferingsfunktioner för olika tillfällen. I det här avsnittet beskrivs hur du får ut det mesta av de viktigaste funktionerna i kameran. Tillsammans med förklaringarna av hur kameran fungerar kan du utnyttja den fullt ut. Ta bilder genom att hålla kameran i stående läge Optio VS20 har en avtryckarknapp och ett zoomreglage för att ta bilder med kameran i stående läge, vilket gör att du kan ta bilder naturligt. När du håller kameran i stående läge visas skärmindikatorerna automatiskt i stående läge. Ett inbyggt elektronisk nivå (s.28) anger kamerans lutning. Avancerade funktioner för filminspelning Optio VS20 har en skakdämpningsfunktion som minskar skakningsoskärpan vid filmning (s.128). Använd kameran och gör en dagbok fylld med lekfulla bilder där du kan följa dina barns och hundens och andra husdjurs utveckling (s.125). 14

17 Perfekt för porträttfotografering! Optio VS20 har en Ansiktsigenkänn. som letar upp ansikten i motivet och automatiskt ställer in skärpa och exponering efter ansikten. Funktionen känner igen upp till 10 ansikten i en bild så att du får hjälp med gruppbilder också. Den utlöser automatiskt avtryckaren när personer ler så du kan alltid ta det bästa fotot. Funktionen Ansiktsigenkänn. (s.69). Idealisk för att ta bilder av människor från midjan och upp (s.79). Rama in dina bilder med olika ramar! Med Optio VS20 kan du göra snygga inramningar av bilderna med någon av de många kul ramarna (s.85). Du kan också rama in bilder efter exponeringen. Justera bilden inom ramen och minska eller öka storleken på bilden så att den passar i ramen. Nu behöver du inte längre bry dig om att motivet inte passar i ramen. (s.166). Smycka dina bilder med en ram. Visa bilder i kalenderformat! Med Optio VS20 kan du visa inspelade bilder efter datum i kalenderformat (s.138). På så sätt hittar du enkelt bilder som du vill visa. 15

18 Lätt att hitta fotograferings- och uppspelningsfunktionerna! Optio VS20:s användarvänliga design gör kameran mycket enkel att hantera och den har bara några få knappar. Välj fotograferingsfunktion (s.67) med en symbol och ange optimala inställningar efter motivet, eller välj uppspelningsläge (s.139, s.154) och utnyttja de olika uppspelnings- och redigeringsfunktionerna. En guide på skärmen visar vilka funktioner som finns i varje läge och hur du använder dem. En fotograferingsguide visas på inspelningsskärmen och uppspelningsguide på uppspelningsskärmen några sekunder efter att du valt funktion. (s.67, s.139) Använd gröna funktionen för enkel fotografering med standardinställningar. (s.73) 16

19 Det finns massor av funktioner i kameran för att visa bilder utan hjälp av dator! Optio VS20 har flera olika funktioner så att man kan spela upp och redigera bilder utan att först behöva koppla kameran till en dator och överföra bilderna dit. Kameran har allt du behöver för att ta och redigera stillbilder och filmer (s.154). Du behöver inte längre bekymra dig om du råkar radera bilder oavsiktligt. Du kan storleksändra (s.154), beskära (s.155) och korrigera röda ögon (s.165) när bilden visas med uppspelningsfunktionen. Du kan dela en film i två delar eller välja en bildruta i en film och spara den som en stillbild. (s.169) 17

20 EN DE FR IT ES PT NL SV TC SC KO CHARGE Kontroll av innehållet i kartongen Kamera Optio VS20 Rem O-ST122 (*) Bruksanvisningar & programvara (CD-ROM) S-SW122 USB-kabel I-USB122 (*) Laddningsbart litium-jonbatteri D-LI122 (*) Batteriladdare D-BC122 (*) Snabbmanual Delar märkta med en asterisk (*) finns också som tillbehör. Andra tillbehör finns i avsnittet Tillbehör (s.222). 18

21 Namn på delar Framsida Blixt Självutlösarlampa/ AF Hjälpljus Objektiv Mikrofon Skruvhål för stativ Mottagare för fjärrkontroll Baksida Skruvhål för stativ Batteri-/kortlucka Spärr för batteri-/ kortlucka Strömbrytare Avtryckare Remfäste Lucka för PC/AVanslutning Högtalare Avtryckare för tagning i stående läge Remfäste Display 19

22 Kamerans delar Strömbrytare Zoomreglage Avtryckare C-knapp Q-knapp Fyrvägsknapp 4/W-knapp Zoomreglage för tagning i ståend läge Avtryckare för tagning i stående läge 3-knapp Grön/i-knapp Knappfunktionerna beskrivs i avsnittet Använda knapparna (s.50). 20

23 Indikeringar på skärmen Skärmen vid A-läge På skärmen visas bland annat information om kamerainställningarna i fotograferingsläge. Visningen på skärmen ändras i följande ordning varje gång du trycker på 4/W-knappen: Normal visning, Utförlig information, Visa rutnät, Ingen info, Visa elektronisk nivå. Normal visning Utförlig information M AWB /02/ : /10/10 14:25 Visa elektronisk nivå Visa rutnät Ingen info När du valt 9 (Grön) funktion visas bilden till höger på skärmen. Det går inte att ändra informationen på skärmen med 4/W-knappen. Den elektroniska nivån visas bara när den elektroniska nivån i menyn [A Inspelning] är inställd på O (På) (s.122)

24 Normalbilden vid stillbildsfotografering Fotograferingsläge Liggande display Stående display /250 F3.5 F5.6 02/02/ : Fotograferingsfunktion (s.67) 11 Digitalzooms-/intelligent 2 Symbol för Ansiktsigenkänning zoomsymbol (s.74) (s.69) 12 Minnesstatus (s.41) 3 Symbol för lutning (s.122) 13 Återstående bildlagringskapacitet 4 Symbol för D-områdesinställning 14 Batterinivåindikator (s.36) (s.110) 15 Fokusram (s.64) 5 Symbol för Shake Reduction (s.114) 16 Datum och klockslag (s.46) 17 EV kompensation (s.109) 6 Slutartid 18 Inställning av datuminfällning 7 Bländare (s.121) 8 Blixtfunktion (s.99) 19 Tidzonsinställning (s.182) 9 Exponeringssätt (s.92) 10Fokusfunktion (s.101) * 6 och 7 visas bara när avtryckaren är halvvägs nedtryckt. * Vad gäller 10: När fokusfunktionen är inställd på = och funktionen Automakro är aktiverad visas q på displayen (s.101). * Vissa indikatorer kanske inte visas beroende på aktuell fotograferingsfunktion /250 F3.5 F /02/ :

25 Växling av display för tagning mellan stående och liggande kamera När du håller kameran i stående läge för att ta en stillbild så växlar displayen automatiskt till stående läge. När du håller kameran i liggande läge går det inte att använda avtryckaren/ zoomreglaget för tagning i stående läge. När du spelar in och spelar upp en film eller visar bilder växlar displayen inte till stående läge. 23

26 Utförlig info/ingen info-display vid stillbildsfotografering A1 till A18 och B1 visas när Utförlig info är vald. Endast B1 (Fokusram) visas när Ingen info är vald. Liggande display Stående display A1 A2 A3 A4 B1 A5 B2 B3 1/250 F3.5 A6 A7 A8 A9 A M AWB :25 A17 A18 A11 A12 A13 A14 A15 A16 1/250 F3.5 F :25 A18 A1 Fotograferingsfunktion (s.67) A12 Batterinivåindikator (s.36) A2 Symbol för Ansiktsigenkänning A13 Antal pixlar (s.105) (s.69) A14 Vitbalans (s.107) A3 Symbol för lutning (s.122) A15 Känslighet (s.111) A4 Symbol för D-områdesinställning A16 Histogram (s.27) (s.110) A17 EV kompensation (s.109) A5 Symbol för Shake Reduction (s.114) A18 Inställning av datuminfällning (s.121) A6 Blixtfunktion (s.99) A7 Exponeringssätt (s.92) B1 Fokusram (s.64) A8 Fokusfunktion (s.101) B2 Slutartid A9 Digitalzooms-/intelligent B3 Bländare zoomsymbol (s.74) A10 Minnesstatus (s.41) A11 Återstående bildlagringskapacitet * B2 och B3 visas bara när avtryckaren är halvvägs nedtryckt. * När fotograferingsfunktionen är b (Autoinställningar) och om du trycker ned avtryckaren halvvägs visas vald fotograferingsfunktion i A1 även om Ingen info har valts (s.70). * Vissa indikatorer kanske inte visas beroende på aktuell fotograferingsfunktion. A1 A2 A3 A4 B1 A5 B2 B3 Α6 Α7 Α8 A10 A M AWB 200 A12 A13 A14 A15 A9 Α17 Α16 24

27 Skärmen i Q-läge I läge Q visar skärmen fotograferingsinformationen för bilden. Bilden ändras i följande ordning varje gång du trycker på 4/Wknappen: normal visning, utförlig info, ingen info. Normal visning / /02/2012 F2.6 Lägg till 14:25 Utförlig info M AWB 200 1/250 02/02/2012 F3.5 Lägg till 14:25 Ingen info Lägg till 25

28 Normal visning/utförlig info vid uppspelning (Alla symboler på skärmen visas här som förklaring.) På skärmen visas bland annat information om fotograferingsförhållanden. A1 till A10 visas bara om Normal visning eller Utförlig info är valt. B1 till B5 visas bara om Utförlig info är valt. A1 A2 A A4 A5 A6 A7 B1 B2 B3 B4 B5 16M AWB ISO 200 1/250 F3.5 02/02/2012 Lägg till 14:25 A8 A9 A10 A1 Uppspelningsfunktion A8 Histogram (s.27) Q: Visa stillbilder A9 Tagningsdatum och klockslag (s.46) Funktion (s.139) A10Beskrivning av fyrvägsknappen A2 Skyddssymbol (s.148) A3 Minnesstatus (s.41) B1 Antal pixlar (s.105) A4 Mappnummer (s.186) B2 Vitbalans (s.107) A5 Filnummer B3 Känslighet (s.111) A6 Batterinivåindikator (s.36) B4 Slutartid A7 Volymikon B5 Bländare * Vid Normal visning försvinner A6 och A9 efter två sekunder om ingen åtgärd utförs. * A7 visas enbart när volymen justeras vid uppspelning av filmer. (s.135) * A10 visas även när Ingen info är valt, men försvinner efter två sekunder om ingen åtgärd utförs. När ingen åtgärd har utförts på två sekunder vid Normal visning eller Utförlig info försvinner bara Lägg till. 26

29 Guider En guideindikering visas för varje tillgänglig knapp/tangent på skärmen enligt följande under användning. Fyrvägsknappen (2) 2 Zoomreglage Fyrvägsknappen (3) 3 4/W-knapp Fyrvägsknappen (4) 4 Avtryckare SHUTTER Fyrvägsknappen (5) 5 Grön/i-knapp X/i MENY-knapp MENU Använda histogrammet Ett histogram visar hur ljusstyrkan är fördelad över en bild. Horisontalaxeln anger ljusstyrka (mörk till vänster och ljus till höger) och vertikalaxeln anger antalet pixlar. Formen på histogrammet före och efter fotograferingen visar (Mörk) om ljusstyrkan och kontrasten är korrekta, så att du kan bestämma om du ska justera exponeringen och ta en ny bild eller inte. Antal pixlar Ljusstyrka (Ljus) Ställa in exponering (EV kompensation) 1s

30 Så här förstås ljusstyrkan Om ljusstyrkan är korrekt finns grafens högsta topp i mitten. Om bilden är för mörk ligger toppen till vänster, och om den är för ljus ligger den till höger. Mörk bild Korrekt bild Ljus bild När bilden är för mörk blir den vänstra delen avkapad (mörka partier) och när bilden är för ljus blir den högra delen avkapad (ljusa partier). Så här förstås kontrast Grafen toppar gradvis i bilder som har en balanserad kontrast. Grafen toppar på båda sidorna men sjunker i mitten på bilder som har en stor kontrastskillnad och låga mängder medelhög ljusstyrka. Visa elektronisk nivå Kameran har ett elektronisk nivå som kontrollerar om kameran hålls rakt eller inte. När [Elektronisk nivå] är inställd på O (På), kan du visa det elektronisk nivå genom att trycka på knappen 4/W. Ett stapeldiagram som anger kamerans lutning i horisontalled visas längst ned på skärmen och ett stapeldiagram som anger kamerans lutning i vertikalled visas på höger sida. 28

31 Exempel: Hålls rakt i horisontal- och vertikalled (grön) Lutar 1 åt höger (gul) Rak i vertikalled (grön) Utanför horisontalnivån (röd) Lutar 5 uppåt (röd) Rak i horisontalled (grön) Utanför vertikalnivån (röd) Om det inte går att detektera kamerans vinkel blinkar båda ändar och mitten av stapeldiagrammen rött. 29

32 30 Anteckningar

33 1 Förberedelser Sätta fast remmen Sätta igång kameran Sätta i och ta ur SD-minneskortet Sätta på och stänga av kameran Startinställningar... 43

34 Sätta fast remmen 1 Sätt fast remmen (O-ST122) som medföljer kameran. Förberedelser För det tunna snöret på remmen genom kamerans remfäste. 2 För in remmens andra ände genom öglan som bildas av det tunna snöret, och dra åt öglan. 3 Ta bort toppen på remmens andra ände och fäst den i det andra remfästet på samma sätt. 4 Fäst remmen i den topp som sitter fast i remfästet i Steg 3. Remmens topp kan nu avlägsnas från remmen. 32

35 Sätta igång kameran Ladda batteriet Använd den medföljande batteriladdaren (D-BC122) för att ladda det medföljande laddningsbara litium-jonbatteriet (D-LI122) innan du använder det i kameran första gången eller efter att du inte använt det på en lång tid, eller när meddelandet [Batteri tomt] visas. Till eluttaget 1 Batteri 1 Förberedelser Batteriladdare 2 CHARGE Laddningsindikator Under laddning: Lyser (Orange) Laddningen är klar: Lyser (grönt) 1 Sätt i nätsladden i nätuttaget. 2 Sätt batteriet i batteriladdaren så att PENTAX-logotypen är vänd uppåt. Laddningsindikatorn lyser orange medan batteriet laddas och lyser grönt när laddningen är klar. 3 Ta ut batteriet ur batteriladdaren när laddningen är klar. Använd inte den medföljande batteriladdaren (D-BC122) för att ladda några andra batterier än det laddningsbara litium-jonbatteriet D-LI122, eftersom batteriladdaren kan överhettas eller skadas. Batteriet har nått slutet på sin hållbarhet när det börjar ta slut strax efter att det laddats. Byt ut det mot ett nytt batteri. Om batteriet satts i korrekt men laddningsindikatorn inte lyser kan det vara fel på batteriet. Byt ut det mot ett nytt batteri. 33

36 1 Förberedelser Det tar cirka 120 minuter (max.) att ladda batteriet helt. (Laddningstiden kan variera beroende på omgivande temperatur och laddningsförhållanden.) Lämplig omgivningstemperatur för att ladda batteriet är 0 C till 40 C (32 F till 104 F). Sätta i batteriet Använd det laddningsbara litium-jonbatteriet D-LI122 som medföljer kameran. Ladda batteriet innan du använder det i kameran första gången. Spärr för batteri-/ kortlucka Batteriets låsspak Batteri/ kortlucka Batteri 34 1 Öppna batteri-/kortluckan. För spärren för batteri-/kortlucka i pilens riktning 1 och fäll upp luckan 2. 2 Tryck batteriets låsspak i riktningen 3 och sätt i batteriet så att PENTAX-logotypen är vänd mot skärmen. Rikta in markeringarna på batteriet med markeringarna inuti batterifacket och tryck på batteriet till det sitter på plats. Se till att batteriet är isatt med PENTAX-logotypen vänd mot skärmen. Om batteriet sitter på fel håll kan det hända att kameran inte fungerar.

37 3 Stäng batteri-/kortluckan. När du har stängtbatteri-/kortluckan för du luckans spärr i motsatt riktning mot 1. När luckan hamnar på plats hörs ett klick. Ta ut batteriet 1 Öppna batteri-/kortluckan. 2 Tryck batteriets låsspak i riktningen 3. Batteriet matas ut. Var försiktig så att du inte tappar batteriet när du tar ut det. 1 Förberedelser Kameran har ett laddningsbart litium-jonbatteri D-LI122. Om du använder någon annan sorts batteri kan kameran skadas och sluta fungera. Sätt i batteriet på rätt sätt. Om batteriet sitter på fel håll kan det hända att kameran inte fungerar. Ta inte ut batteriet medan kameran är påslagen. När batteriet förvaras längre än 6 månader ska det laddas i 30 minuter med batteriladdaren och sedan ska batteriet läggas undan separat. Batteriet måste laddas var sjätte till tolfte månad. Det är perfekt om batteriet förvaras vid eller under rumstemperatur. Undvik att förvara det vid hög temperatur. Datumet och tiden kan återställas till standardinställning om kameran inte har batteriet isatt på lång tid. Var försiktig eftersom kameran eller batteriet kan bli varma när kameran används oavbrutet under lång tid. Använd nätadaptersatsen K-AC122 (tillval) om du tänker använda kameran under lång tid. (s.36) Inspelningsbart bildnr, filminspelningstid och uppspelningstid (vid 23 C med skärmen på och batteriet fulladdat) Bildlagr.kapacit. *1 (blixt för hälften av bilderna) Inspelad tid *2 Uppspelningstid *2 Cirka 200 bilder Cirka 100 min. Cirka 180 min. 35

38 1 *1 Lagringskapaciteten anger ungefärligt antal bilder som kan spelas in vid provning enligt CIPAs regler (skärmen påslagen, blixt för hälften av bilderna och vid 23ºC). Verkliga prestanda kan variera efter förhållandena. *2 Enligt resultat vid provning på fabriken. Förberedelser Batteriprestanda försämras i allmänhet i kyla. Ta med dig ett batteri i reserv när du reser utomlands eller till en kall region, eller om du tänker ta många bilder. Batterinivåindikator Du kan kontrollera batterinivån på symbolen som visas på skärmen. Symbol på skärmen (grön) (grön) (gul) (röd) [Batteri tomt] Batteristatus Det finns tillräckligt med ström kvar. Batteriet börjar bli svagt. Batteriet börjar bli mycket svagt. Batteriet är slut. Kameran stängs av när meddelandet visats. Använda nätdapter Nätadaptersats K-AC122 (tillgängliga inom en snar framtid) ansluten till ett vägguttag rekommenderas om du tänker använda kameran en längre tid eller ska ansluta kameran till dator. Nätsladd DC-kontakt Nätadapter DC-kopplarkabel DCkopplare 36

39 1 Kontrollera att kameran är avstängd innan batteri-/ kortlocket öppnas. 2 Ta ut batteriet. Se sid s.34 - s.35 för information om hur du öppnar/stänger batteri-/ kortluckan och tar ut batteriet. 3 Sätt i likströmskopplingen medan du håller ned batterilåsets spak. Kontrollera att likströmskopplingen sitter på plats. 4 Dra ut sladden till likströmskopplingen. Dra ut fliken vid sammanfogningen mellan kameran och batteri-/ kortluckan så att sladden till likströmskopplingen dras ut därifrån. 5 Stäng batteri-/kortluckan. 6 Anslut kabeln på nätadaptern till kontakten på DC-kopplaren. 7 Anslut nätsladden till nätadaptern. 8 Plugga in nätsladden i uttaget. 1 Förberedelser Kontrollera att kameran är avstängd innan nätadaptern ansluts eller kopplas bort. Kontrollera att nätsladden och likströmskontakten som ansluter nätadaptern till kameran är ordentligt isatt. Data kan förloras om någon av kontakterna lossnar medan data spelas in på SD-minneskortet eller det inbyggda minnet. Var försiktig när du använder nätadapter så att du undviker risken för elstötar. Studera avsnitten Om batteriladdaren och nätadaptern (s.2) innan du använder adaptern. Studera handboken som följer med när du tänker använda nätadaptersats K-AC122. Med nätadaptern inkopplad går det inte att ställa kameran på ett bord eftersom sladden från DC-kopplaren kommer ut på kamerans undersida. Lägg inte heller kameran på objektivet då detta skjuts ut när kameran sätts på. Håll kameran i handen eller sätt fast den på ett stativ när du kontrollerar bilderna på skärmen eller gör inställningar med nätadaptern inkopplad. 37

40 Sätta i och ta ur SD-minneskortet 1 Förberedelser Den här kameran använder ett SD-minneskort, ett SDHC-minneskort eller ett SDXC-minneskort. (Båda korten kallas SD-minneskort i fortsättningen.) Tagna bilder sparas på SD-minneskortet om det finns ett i kameran. De sparas i det inbyggda minnet om det inte finns något kort i kameran (s.41). Formatera (initiera) oanvända SD-minneskort och SD-minneskort som formaterats och använts i andra kameror och digitala apparater. I avsnittet Formatera minnet (s.178) finns formateringsanvisningar. Kontrollera att kameran är avstängd innan SD-minneskortet sätts i eller tas ur. Antalet stillbilder som kan lagras beror på SD-minneskortets kapacitet och vald upplösning (s.40). Säkerhetskopiera data Om det blivit något fel på kameran kan det vara omöjligt att komma åt data i det inbyggda minnet. Säkerhetskopiera viktiga data på en dator eller annan enhet. Läs varningarna om hantering av SD-minneskortet. 1s.6 38

41 1 SD-minneskort-fack Spärr för batteri-/ kortlucka Batteri-/kortlucka SD-minneskort Förberedelser 1 Öppna batteri-/kortluckan. För spärren för batteri-/kortlucka i pilens riktning 1 och fäll upp luckan 2. 2 Sätt in SD-minneskortet i SD-minneskortsplatsen så att etiketten är vänd mot kamerans objektiv. Tryck in kortet tills det klickar på plats. Data kanske inte registreras korrekt om kortet inte är isatt hela vägen in. 3 Stäng batteri-/kortluckan. När du har stängtbatteri-/kortluckan för du luckans spärr i motsatt riktning mot 1. När luckan hamnar på plats hörs ett klick. Urtagning av SD-minneskortet 1 Öppna batteri-/kortlocket. 2 Tryck in kortet i facket så att det skjuts ut. Dra ur kortet. 39

42 1 Antal bilder som kan lagras på SD-minneskort Filstorlekarna på de inspelade bilderna varierar beroende på antalet inspelade pixlar på bilderna, så antalet bilder som kan sparas på ett SDminneskort varierar också. Förberedelser Välj lämplig upplösning och kvalitetsnivå för stillbilder på menyn [A Inspelning]. Välja pixelantal 1s.105 Välj lämplig upplösning för filmer på menyn [C Film]. Välja pixelantal och bildfrekvens för filmer 1s.127 I avsnittet Viktiga data (s.223) finns en vägledning om ungefärligt antal bilder och ungefärlig längd på filmscener som kan lagras på ett SD-minneskort. 40

43 Sätta på och stänga av kameran Strömbrytare 1 Förberedelser 1 Tryck på strömbrytaren. Kameran sätts på och LCD-skärmen tänds. När kameran slås på skjuts objektivet ut och linsskyddet öppnas. Följ anvisningarna nedan för inställning av språk och/eller aktuellt datum och klockslag på sidan s.43 om någon av bilderna [Language/ ] eller [Datumjustering] visas när kameran sätts på. 2 Tryck på strömbrytaren igen. Skärmen stängs av objektivet stängs och kameran stängs av. Fotografering av stillbilder 1s.64 Kontroll av minneskortet Minneskortet kontrolleras när kameran sätts på och minnesstatus visas. a : SD-minneskortet sitter i kameran. Bilderna sparas på kortet. +: Inget SD-minneskort i kameran. Bilderna sparas i inbyggda minnet. r : Spärren på SD-minneskortet står i läge LOCK (s.6). Bilderna kan inte lagras. Minnesstatus 38 02/02/ :25 41

44 Starta i uppspelningsläge Använd funktionen när du vill spela upp bilder direkt utan att ta fler bilder. 1 Förberedelser Strömbrytare Q-knapp 1 Tryck på strömbrytaren medan du trycker in Q-knappen. Skärmen sätts på med objektivet indraget och kameran sätts på i uppspelningsläge. Tryck på Q-knappen eller tryck ner avtryckaren halvvägs för att växla från uppspelningsläge till fotograferingsläge. Spela upp stillbilder 1s

45 Startinställningar Bilden [Language/ ] visas när kameran sätts på första gången. Följ anvisningarna i avsnittet Ställa in språk nedan för att välja språk och i Ställa in tid och datum (s.46) för att ställa in aktuellt datum och klockslag. Språk datum och klockslag kan ställas in senare. Anvisningar finns på sidorna nedan. Följ stegen i avsnittet Ändra språk (1 s.185) om du vill ändra språk. Följ stegen i avsnittet Ändra tid och datum (1 s.180) om du vill ändra datum och klockslag. 1 Förberedelser Ställa in språk Fyrvägsknapp 4-knapp 3-knapp 1 Använd fyrvägsknappen (2345) för att välja önskat visningsspråk. English Dansk Deutsch Svenska Suomi Polski Italiano Nederlands Magyar MENU Avbryt 43

46 1 Förberedelser 44 2 Tryck på 4-knappen. [Grundinställning]-bilden visas på valt språk. Tryck på fyrvägsknappen (3) två gånger för att välja [Inställningarna klara] och tryck på 4-knappen så att bilden [Datumjustering] visas om inställningarna för [Hemstad] och [Sommartid] (DST) som visas är de du önskar. Gå till Ställa in tid och datum (s.46). Gå till steg 3 i Ställa in hemstad och sommartid (s.45) om inställningarna inte är de du vill ha. Gör så här för att ändra tillbaka om du råkat välja fel språk. Grundinställning Svenska Hemstad Stockholm DST OFF Inställningarna klara MENU Åter Sommartid Om du råkat välja fel språk 1 Tryck på fyrvägsknappen (5). 2 Välj språk med fyrvägsknappen (2345) och tryck på 4-knappen. [Grundinställning]-bilden visas med valt språk. Om skärmen visas med något annat språk efter steg 2 1 Tryck på 4-knappen. 2 Tryck på 3-knappen. 3 Tryck på fyrvägsknappen (5). 4 Välj [Language/ ] med fyrvägsknappen (32). 5 Tryck på fyrvägsknappen (5). Bilden [Language/ ] visas. 6 Välj språk med fyrvägsknappen (2345). 7 Tryck på 4-knappen. Menyn [W Inställning] visas med valt språk. Språket ändras till de du vill ha. Studera sidorna som följer om du vill återställa [Hemstad], [Datum] och [Tid]. Följ stegen i Ställa in tidzon (1s.182) om du vill ändra [Hemstad]. Följ stegen i avsnittet Ändra tid och datum (1s.180) om du vill ändra [Datum] och [Tid].

47 Ställa in hemstad och sommartid 3 Tryck på fyrvägsknappen (3). Ramen flyttas till [Hemstad]. 4 Tryck på fyrvägsknappen (5). Bilden [Hemstad] visas. 5 Välj stad med fyrvägsknappen (45). Grundinställning MENU Avbryt Svenska Hemstad Stockholm Inställningarna klara Hemstad 1 Förberedelser Stad Stockholm Sommartid MENU Åter 6 Tryck på fyrvägsknappen(3). Ramen flyttar till [Sommartid] (DST). 7 Välj O (På) eller P (Av) med fyrvägsknappen (45). 8 Tryck på 4-knappen. Bilden [Grundinställning] visas. 9 Tryck på fyrvägsknappen (3) två gånger för att välja [Inställningarna klara]. 10 Tryck på 4-knappen. Bilden för [Datumjustering] visas. Ställ in datum och klockslag. 45

48 Ställa in tid och datum Ställ in aktuellt datum och klockslag och visningsformat. 1 Förberedelser 1 Tryck på fyrvägsknappen (5). Ramen flyttas till [dd/mm/åå]. 2 Använd fyrvägsknappen (23) för att välja datumformat. Välj mellan [dd/mm/åå], [mm/dd/åå] och [åå/mm/dd]. 3 Tryck på fyrvägsknappen (5). Ramen flyttas till [24h]. 4 Välj [24h] (24-timmarsvisning) eller [12h] (12-timmarsvisning) med fyrvägsknappen (23). 5 Tryck på fyrvägsknappen (5). Ramen återgår till [Datumformat]. 6 Tryck på fyrvägsknappen (3). Ramen flyttas till [Datum]. 7 Tryck på fyrvägsknappen (5). Ramen flyttar till månad. Datumjustering Datumformat dd/mm/åå 24h Datum 01/01/2012 Tid 00:00 Inställningarna klara MENU Åter Datumjustering Datumformat dd/mm/åå 24h Datum 01/01/2012 Tid 00:00 Inställningarna klara MENU Åter Datumjustering Datumformat dd/mm/åå 24h Datum 01/01/2012 Tid 00:00 Inställningarna klara MENU Åter 46

49 8 Ändra månad med fyrvägsknappen (23). Ändra dag och år på samma sätt. Ställ sedan in klockslag. Om du valt [12h] i steg 4, växlar inställningen mellan am och pm efter klockslaget. Datumjustering Datumformat Datum dd/mm/åå 24h 01/01/2012 Tid 00:00 Inställningarna klara MENU Åter 9 Tryck på fyrvägsknappen [3] två gånger för att välja [Inställningarna klara]. 10 Tryck på 4-knappen. Inställningen sparas och kameran återgår till fotograferingsläge. 1 Förberedelser Du kan ändra [Language/ ], [Datum], [Tid], [Hemstad] och [Sommartid]. Anvisningar finns på sidorna som följer. Följ stegen i avsnittet Ändra språk (1s.185) om du vill ändra språk. Följ stegen i avsnittet Ändra tid och datum (1s.180) om du vill ändra datum och klockslag. Följ stegen i Ställa in tidzon (1s.182) om du vill ändra stad eller slå på eller av sommartid. När [Grundinställning]- eller [Datumjustering]-bilden visas kan du avbryta inställningsproceduren och växla till fotograferingsläge genom att trycka på 3-knappen. Om du gjort så visas [Grundinställning]-bilden nästa gång du sätter på kameran. Om du trycker på 4-knappen i steg 10, så nollställs klockan till 00 sekunder. Tryck på 4-knappen när en tidssignal (radio, TV m.m.) når 00 sekunder, om du vill ha exakt tid. Videoformatet (NTSC/PAL) väljs efter den stad som valts som [Hemstad] på [Grundinställning]-bilden. Se Lista över tidzonsorter (s.221) avseende videoutgångsformat för varje ort som är inställd vid tiden för den första inställningen, och Ändra videoformat (s.187) för att ändra videoutgångsformatet. 47

50 48 Anteckningar

51 2 Vanliga funktioner Använda knapparna Ställa in kamerafunktioner... 55

52 Använda knapparna A-läge 2 Vanliga funktioner a 1 Strömbrytare Slår på och stänger av kameran (s.41). 2 Zoomreglage Ändrar bildområdet (s.74). 3 Avtryckaren Skärpan ställs in när den trycks ner halvvägs (Utom i läge s och \). En stillbild tas när den trycks ner helt (s.66). 4 C-knapp Startar och stoppar filminspelning (s.125) 5 Q-knapp Växlar till Q-läge (s.54). 50

53 6 Fyrvägsknappen (2) Ändrar frammatningsfunktion (s.92). (3) Kallar fram inspelningsskärmen (s.67). (4) Ändrar blixtfunktionen (s.99). (5) Ändrar fokusläge (s.101). 7 4/W-knapp Ändrar informationen som visas på skärmen (s.21). 8 Zoomreglage för tagning i stående läge Används som zoomreglage när du håller kameran i stående läge. Funktionen är densamma som med 2 zoomreglage. 9 Avtryckare för tagning i stående läge Används som avtryckare när du håller kameran i stående läge. Funktionen är densamma som med 3 avtryckarknappen. 0 3-knapp Tar fram [A Inspelning]-menyn (s.55). a Grön knapp Växlar till funktionen 9-läge (grönt) (s.73). Ringer upp tilldelad funktion (s.123). 2 Vanliga funktioner 51

54 Q-läge 2 Vanliga funktioner Strömbrytare Slår på och stänger av kameran (s.41). 2 Zoomreglage/f/y Vrid åt vänster (f) under enbildsvisning för att växla till fyrabildersvisning. Vrid åt vänster en gång till för att växla till niobildersvisning. Om du vrider åt höger (y) återkommer föregående bild (s.136). Bilden förstoras om du vrider åt höger (y) vid enbildsvisning. Återgår till föregående visning om du vrider åt vänster (f) (s.144). Vrid åt vänster (f) under niobildersvisning för att växla till mappvisning eller kalendervisning (s.138). Vrid åt höger (y) under mappvisning eller kalendervisning för att växla till normal niobildersvisning av markerad mapp (s.138). Justerar volymen vid uppspelning av filmer (s.135). 3 Avtryckaren Växlar till A-läge (s.54). 4 Q-knapp Växlar till A-läge (s.54). 52

55 5 Fyrvägsknappen (2) Spelar upp och gör paus i filmer (s.135). (3) Kallar fram uppspelningsskärmen (s.139). Stoppar uppspelning av filmscener (s.135). (45) Tar fram föregående eller nästa bild vid enbildsvisning (s.134). En ruta framåt, eller bakåt, uppspelning baklänges, normal uppspelning, snabbuppspelning framåt, snabbuppspelning bakåt vid filmuppspelning (s.135). (2345) Flyttar visningsområdet under zoomvisning (s.144). Väljer en bild vid fyrabilders-/niobildersvisning, en mapp vid mappvisning och ett datum vid kalendervisning (s.137). Flyttar bilden när du använder inramningsfunktionen (s.166). 6 4/W-knapp Ändrar informationen som visas på skärmen (s.21). Återgår till enbildsvisning från förstorad visning och fyrabilders-/ niobildersvisning (s.136, s.144). Växlar till niobildersvisning av markerad mapp vid mappvisning (s.138). Växlar till enbildsvisning för markerad dag vid kalendervisning (s.138). 7 Zoomreglage/f/y för tagning i stående läge Används som zoomreglage/f/y när du håller kameran i stående läge. Funktionen är densamma som med 2 zoomreglage/f/y. 8 Avtryckare för tagning i stående läge Växlar till funktionen A. Funktionen är densamma som med 3 avtryckarknappen. 9 3-knapp Visar menyn [W Inställning] vid enbildsvisning (s.55). Återgår till enbildsvisning när uppspelningsskärmen visas (s.139). Återgår till enbildsvisning från fyrabilders-/niobildersvisning (s.136). Växlar till niobildersvisning av markerad mapp vid mappvisning (s.138). Växlar till niobildersvisning av markerad dag vid kalendervisning (s.138). 0 Grön/i-knapp Växlar från enbildsvisning till raderingsfunktion (s.145). Växlar från fyrabilders-/niobildersvisning till välj och radera-bilden (s.146). Växlar från mappvisning till kalendervisning (s.138). 2 Vanliga funktioner 53
