1 Utredning i Ängenäs Arkeologisk utredning Ängenäs 2 :8 m. fl. Holm socken, Melleruds kommun Elinor Gustavsson Västarvet kulturmiljö/lödöse museum Rapport 2017 :26 Västarvet Kulturmiljö

2

3 Utredning i Ängenäs Arkeologisk utredning Ängenäs 2 :8 m.fl. Holm socken, Melleruds kommun Västarvet kulturmiljö Rapport 2017 :26 Västarvet Kulturmiljö

4 Författare Elinor Gustavsson Grafisk form, layout och teknisk redigering Gabriella Kalmar Omslagsbild Foto taget mot nordväst över undersökningsområdets norra del. Fotot taget från cykelvägen som löper öst-västlig riktning genom området av Elinor Gustavsson. Tryck Regiontryckeriet, Trollhättan 2018 Västarvet Kulturmiljö/Lödöse museum Museigatan Lödöse tel lodosemuseum@vgregion.se,

5 Innehåll Sammanfattning...6 Bakgrund, topografi och fornlämningsmiljö...6 Utredningens syfte och metod...8 Resultat och åtgärdsförslag...8 Det historiska kartmaterialet...8 Två nya fornlämningar...9 Litteratur...16 Otryckta källor...16 Tekniska och administrativa uppgifter...17 Bilagor...18

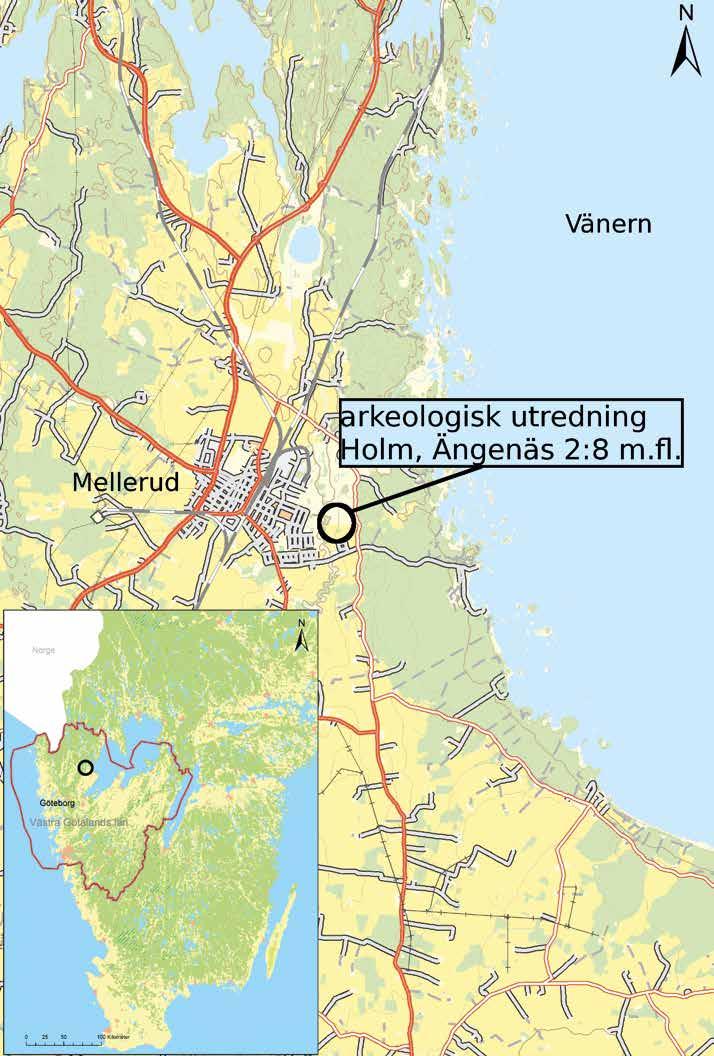

6 4 Västarvet kulturmiljö Rapport 2017 :26 Figur 1. Utdrag ur Sverigekartan över de nordvästra delarna av Västra Götalands län, med utredningsområdet sydöst om Mellerud markerat med en ring. Infälld Sverigekarta i nedre vänstra hörnet.

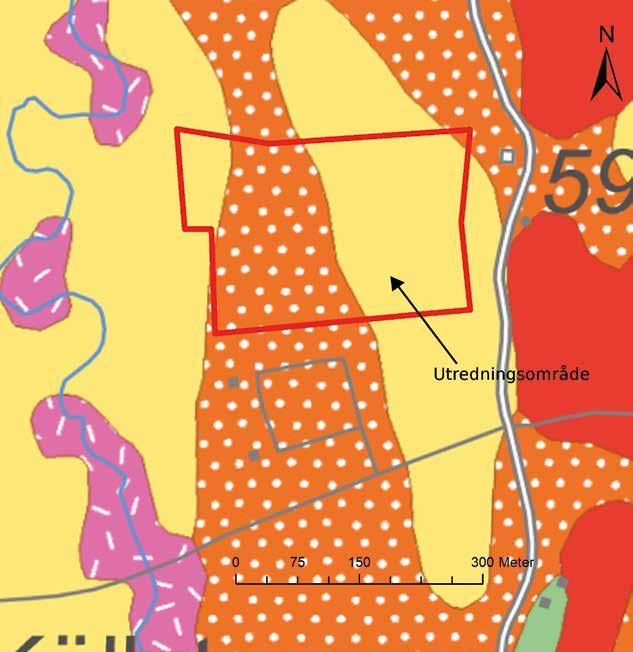

7 Figur 2. Undersökningsområdet med jordartskartan från SGU som bakgrund. De gula ytorna betecknar lera-silt och de prickiga postglacial sand. Utredning i Ängenäs 5

8 6 Västarvet kulturmiljö Rapport 2017 :26 Sammanfattning Västarvet kulturmiljö har genomfört en arkeologisk utredning inom fastigheten Ängenäs 2 :8 m. fl. Undersökningen gjordes i enlighet med Länsstyrelsen i Västra Götalands läns beslut, dnr : Det aktuella området låg sydöst om Melleruds tätort, ungefär 1,5 kilometer från centrum. Ytan utgjordes av ungefär 7,4 hektar före detta åkermark och var relativt flack, med några högre liggande partier där jordarten bestod av sand. De lägre partierna hade däremot en undergrund av styv lera ( figur 2 ). På de högre sandiga partierna i västra delen av undersökningsområdet påträffades i samband med den arkeologiska utredningen, boplatslämningar av förhistorisk karaktär (»Ny 1«, figur 7 ). På en sandig yta i områdets sydöstra hörn framkom också ett fåtal boplatsindikerande lämningar (»Ny 2«, figur 8 ). Mot bakgrund av att den arkeologiska utredningen resulterade i att två tidigare okända fornlämningar hittades, anser Västarvet kulturmiljö/ Lödöse museum att den exploatering som Melleruds kommun planerar måste föregås av en arkeologisk förundersökning. Bakgrund, topografi och fornlämningsmiljö Melleruds kommun avser bebygga fastigheterna Ängenäs 2 :8, 2 :16, 2 :21 och Jupiter 1. Med anledning av detta har Västarvet kulturmiljö genomfört en arkeologisk utredning på platsen. Utredningen utfördes under två fältarbetsdagar augusti Arkeologisk personal var Simon Karlsson och Elinor Gustavsson, båda anställda vid Västarvet kulturmiljö. Deltog gjorde även Anna Beckman, praktikant från Kulturarvsstudier, Göteborgs universitet. Det ungefär meter( öster väster ) stora utredningsområdet var beläget i sydöstra utkanten av Melleruds tätort och bestod av flack före detta åkermark. I höjd med mitten av områdets södra gräns, samt på en yta i nordvästra delen, var platserna för två äldre gårdsbebyggelser ( se vidare»det historiska kartmaterialet«nedan, samt figur 4 ). Inför utredningen fanns inga kända fornlämningar inom undersökningsområdet. Däremot hittar man, inom en radie av ungefär 500 meter räknat från områdets mitt, en handfull fornlämningar och övriga kulturhistoriska lämningar ( figur 3 ) : RAÄ Holm 15 :1 vägmärke RAÄ Holm 76 :1 stensättning RAÄ Holm 128 :1 boplats ( enl. äldre registrering; inga indikationer på fornlämning påträffades vid arkeologisk förundersökning 2002 )

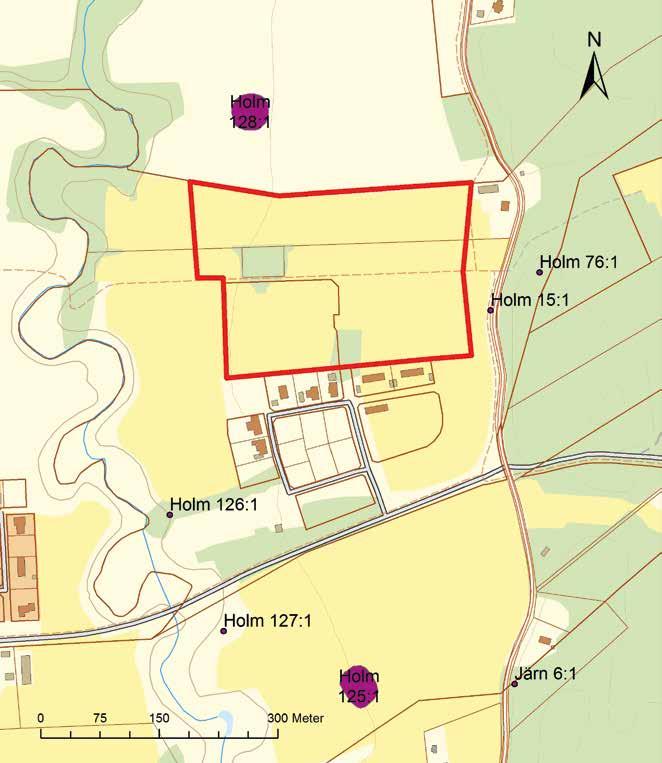

9 Utredning i Ängenäs 7 RAÄ 126 :1 och 127 :1 fångstgropar RAÄ Holm 125 :1 boplats Figur 3. Karta över kulturmiljön i undersökningsområdets närhet.

10 8 Västarvet kulturmiljö Rapport 2017 :26 Utredningens syfte och metod Den arkeologiska utredningen syftade till att fastställa om det fanns några okända fornlämningar inom det område som ska exploateras. När utredningen var klar skulle samtliga lämningar inom områdets gränser vara kända och bedömda gällande fornlämningsstatus. Arbetet inleddes med studier av det historiska kartmaterialet för det aktuella området. I samband med fältarbetet grävdes sökschakt jämnt fördelade över ytan med hjälp av grävmaskin med planeringsskopa. Alla schakt som grävdes samt de anläggningar av förhistorisk karaktär som påträffades, dokumenterades genom inmätning med GPS och beskrivning i plan. Ett urval grävdes ut till hälften för att konstatera fornlämningsstatus. Beskrivningen gjordes i mjukvaran Arkeo på ritplattor lämpliga för ändamålet. Samtliga mätningar har sedan bearbetats i ArcMap för framställande av kartmaterial. Fältarbetet dokumenterades löpande med digitalkamera. Resultat och åtgärdsförslag Det historiska kartmaterialet Den äldsta kartan över det aktuella undersökningsområdet är en storskifteskarta från 1814 ( figur 5A ). Dess beskrivning är något svårtolkad, men av allt att döma bestod området vid tidpunkten för kartans upprättande av såväl»bördig som sämre lermyllejord«samt»god äng,»sämre vall«och»igenlagd åker«. Kartan visar även platsen för tre byggnader i områdets sydvästra del. Två större ekonomibyggnader som ligger i rät vinkel mot varandra, samt en mindre byggnad öster om de båda andra, precis i kanten av det rosa fältet på kartan. Direkt söder om den norra byggnaden grävdes vid utredningen ett schakt som innehöll ett lager med stora mängder bränd lera, kol och en spik ( se A1347, bilaga 1 samt s1338 i bilaga 3 ). Det är troligt att lagret har med ekonomibyggnaderna att göra. Då byggnaderna bevisligen är uppförda innan 1850 ( och inte finns kvar på den häradsekonomiska kartan, ), kan alla eventuella rester av desamma klassas som fornlämningar. Vid en eventuell arkeologisk förundersökning är detta viktigt att ha i åtanke, då historiska lämningar mycket väl kan ligga sida vid sida med de förhistoriska i den sydvästra delen av området. Byggnaderna som låg i områdets sydvästra del på 1814 års karta, återfinns inte längre på laga skifteskartan från 1854 ( figur 5B ). En ny byggnad har tillkommit, vars västra halva ligger innanför utredningsområdets östra gräns, ungefär i mitten. I övrigt har inte särskilt mycket förändrats sedan På den häradsekonomiska kartan, som upprättades mellan åren , framgår däremot att en del förändringar skett i området ( figur 5C ). På 1814 års karta finns två gröna geometriska figurer insprängda i de rosa fälten. Dessa beskrivs som»tuviga och

11 Utredning i Ängenäs 9 ljunglupna åkerrenar«. På den häradsekonomiska kartan finns gården St. Ängenäs markerad på platsen för den sydligast liggande ljunglupna åkerrenen. Var samma gård låg 1814, framgår inte av kartmaterialet. Kanske utgjordes gården av de tre byggnader som redogjorts för ovan? I övrigt ser området ut att bestå uteslutande av åkermark. På den ekonomiska kartan från 1960-talet har St. Ängenäs 2 :8, uppe i nordväst, tillkommit ( figur 5D ). Enligt handlingar i Lantmäterimyndigheternas arkiv avstyckas den 1944 från St. Ängenäs 2 :4, som är den gårdsbebyggelse som ligger direkt öster om områdets nordöstra hörn. St. Ängenäs 2 :2 ligger söder om utredningsområdet och är förbundet med 2 :8 via en väg. St. Ängenäs 2 :4 och 2 :8 återfinns även på 1854-års karta. Den gård som markeras som St. Ängenäs på den häradsekonomiska kartan, finns kvar på 60-talsekonomen som St. Ängenäs 2 :7. Här dyker också namnet»salinerud«upp, det är oklart vad det syftar på. Två nya fornlämningar Inom det 74 hektar stora undersökningsområdet grävdes 89 sökschakt om totalt 700 kvadratmeter. I tolv av schakten påträffades 36 anläggningar av förhistorisk karaktär, som utgjordes av sexton stolphål, fyra härdar ( figur 5 ), tretton gropar, två mörkfärgningar och ett lager. I den absoluta majoriteten av anläggningarna påträffades kol. Det var också mycket vanligt med inslag av bränd lera i fyllningen. I ytan av en av groparna påträffades ett litet keramikfragment och i en annan låg ett bränt ben ( figur 6 ). Se bilaga 1 för fullständiga anläggningsbeskrivningar, bilaga 2 för schaktbeskrivningar och bilaga 3 för schaktkartor. Figur 4. Två härdar ( A1672 och A1658 ) påträffades i schakt 1682.

12 10 Västarvet kulturmiljö Rapport 2017 :26 Figur 5 A och B. De historiska kartorna över området. A. storskifteskartan från B. Laga skifteskartan från 1854.

13 Figur 5 C och D. C. Häradsekonomiska kartan från D. Ekonomiska kartan från 1960-talet. Utredning i Ängenäs 11

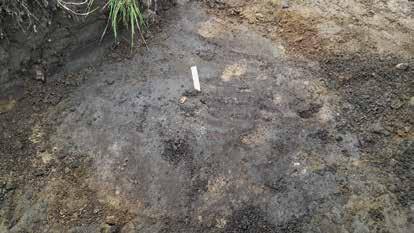

14 12 Västarvet kulturmiljö Rapport 2017 :26 Figur 6. A1377 utgjordes av den i plan största gropen som påträffades i samband med utredningen. I ytan låg ett bränt benfragment. Foto Elinor Gustavsson. Anläggningarna var fördelade på två boplatsområden, som båda hade det gemensamt att de låg på sandiga markpartier. Ytorna mellan de två boplatsområdena bestod av styv lera. Marken inom hela undersökningsområdet var så gott som fri från sten, vilket underlättade schaktningsarbetet betydligt. Området Ny 1 ( figur 7 ) i västra delen av undersökningsområdet innehöll majoriteten av anläggningarna. Särskilt i södra delen låg de tätt. Det»glapp«på ungefär 90 meter som uppstod mellan anläggningsförekomsten i södra delen av Ny 1 och den i norra delen, får utredas vidare i samband med arkeologisk förundersökning. En rimlig förklaring till den tomma ytan är att det legat en gårdsbebyggelse från 1900-talet just där ( figur 5D 60-talsekonomen ). Området Ny 2 ( figur 8 ) i sydöstra hörnet av undersökningsytan innehöll tre anläggningar; två gropar och ett stolphål. Mot bakgrund av de två fornlämningar ( Ny1 och Ny 2 ) som påträffades i samband med den arkeologiska utredningen, anser Västarvet kulturmiljö att en arkeologisk förundersökning måste genomföras innan den planerade exploateringen kan påbörjas. Det nya bostadsområde ( figur 9 ) som håller på att växa fram direkt söder om de aktuella undersökningsområdet, har etablerats på samma höjd med postglacial sand som fortsätter både norrut och söderut. Den norra delen har nu genomgått arkeologisk utredning, varpå två ytor med boplatslämningar påträffats. Söderut ligger platsen för en boplats ( RAÄ Holm 125 :1 ) som registrerats utifrån att ett stort antal lösfynd samt iakttagelser av»runda fläckar med sot, kol och brända stenar«, gjorts i området. Att ingen arkeo logisk utredning föregått nyetableringen av bostadsområdet är anmärkningsvärt. Det är inte osannolikt att okända fornlämningar blivit förstörda i samband med nämnda byggnationer.

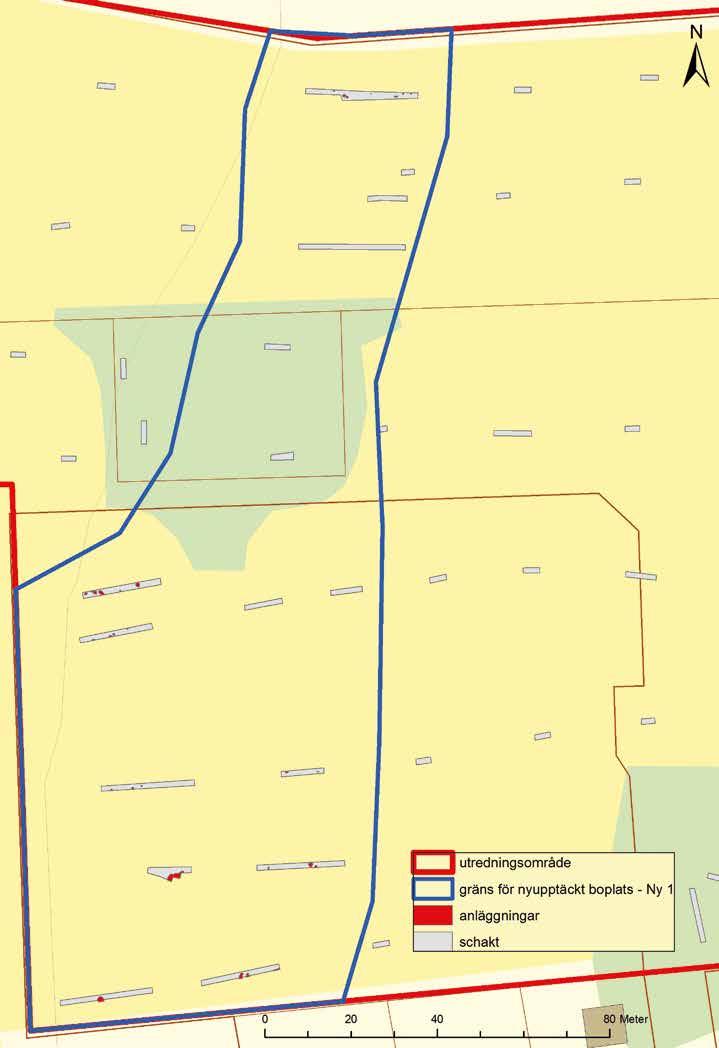

15 Figur 7. Karta över västra delen av undersökningsområdet med fornlämning»ny 1«boplats. Utredning i Ängenäs 13

16 14 Västarvet kulturmiljö Rapport 2017 :26 Figur 8. Karta över sydöstra delen av undersökningsområdet med fornlämning»ny 2«boplats.

17 Figur 9. Översikt över den sydöstra delen av undersökningsområdet med det expanderande bostadsområdet i bakgrunden. Foto Elinor Gustavsson. Utredning i Ängenäs 15

18 16 Västarvet kulturmiljö Rapport 2017 :26 Litteratur Otryckta källor FMIS, Riksantikvarieämbetets digitala fornminnesinformationssytem Lantmäteriets digitala fastighetskarta Lantmäteriet Rikets allmänna kartverks arkiv : ekonomiska karta från 1964, 9C2b Lantmäteriet Rikets allmänna kartverks arkiv : häradsekonomiska karta från Lantmäteriet Lantmäteristyrelsens arkiv : Holms socken Ängenäs nr 1 2; storskifte på inägor 1814 Lantmäteriet Lantmäterimyndigheternas arkiv : 15-HOM-79; laga skifte 1854

19 Utredning i Ängenäs 17 Tekniska och administrativa uppgifter Lst dnr : Västarvet dnr : VA Västarvet pnr : Län : Västra Götalands län Kommun : Mellerud Socken : Holm Fastighet : Ängenäs 2 :8, 2 :16, 2 :21 och Jupiter 1 Ek. karta : 9C2b Läge : E N Koordinatsystem : Uppdragsgivare : Ansvarig institution : Projektledare : Fältpersonal : Sweref 99 TM Melleruds kommun Västarvet kulturmiljö Elinor Gustavsson Simon Karlsson och Elinor Gustavsson Fältarbetstid : 32 h ( två personer/två dagar ) Arkiv : Fynd : Dokumentationsmaterial förvaras på Lödöse museum. Akten arkiveras på Regionarkivet, Vänersborg. Inga fynd tillvaratogs

20 Bilagor Bilaga 1. Anläggningsbeskrivningar Bilaga 2. Schaktbeskrivningar Bilaga 3. Schaktkartor

21 Bilaga 1. Anläggningsbeskrivningar Id Typ Beskrivning Längd, ( m ) Bredd, ( m ) Djup, ( m ) Form Fynd Prov Kommentar A1004 Stolphål Brungrå sand med inslag av kol. Fortsätter i under schaktkant i ö. 0,4 Rund A1058 Stolphål Brungrå sand med enstaka inslag av kol och bränd lera. Anläggningen fortsätter under schaktkant i n. 0,40 A1065 Gråbrun flammig sand med enstaka inslag av kol. 0,63 0,28 Oregelbunden A1076 Mörkfärgning Mörkfärgning Gråbrun något flammig sand med enstaka inslag av kol. Ö delen av anläggningen fortsätter in under schaktkant i s. 0,95 Oregelbunden A1084 Grop Brungrå sand enstaka inslag av kol, bränd lera och keramik. Anläggningen fortsätter in under schaktkant i s. 0,80 Keramik A1094 Grop Gråbrun sand med enstaka inslag av kol och sten. Anläggningen fortsätter in under schaktkant i n. 1,10 I diameter A1102 Stolphål Brun något flammig sand med enstaka inslag av kol. 0,48 0,38 Oval A1109 Grop Brungrå sand med inslag av bränd lera och kol. Mitten av anläggningen påverkad av djurgångar. Fortsätter in under schaktkant i n och s. 0,80 Oregelbunden A1121 Grop Brungrå sand med enstaka inslag av kol. 0,80 0,18 Rund A1129 Grop Brungrå sand med enstaka inslg av kol. Fortsätter in under schaktkant i n. 1,0 Oregelbunden A1136 Grop Brungrå till svart sand med enstaka inslag av kol. 0,60 I diameter Rund A1145 Stolphål Gråbrun något flammig sand med enstaka inslag av kol. 0,50 0,38 Oval A1152 Stolphål Gråbrun sand något flammig med enstaka inlag av kol och sten. 0,35 I diameter Rund A1163 Grop Brungrå sand med enstaka inslag av kol. Fortsätter in under schaktkant i n. 0,4 Oregelbunden A1173 Stolphål Grå sand med enstaka inslag av kol. 0,28 0,21 Oval Osäkert stolphål A1178 Stolphål Grå flammig sand med enstaka inslag av kol. 0,28 0,21 Oval Osäkert stolphål A1223 Grop Grå sand med inslag av grus och enstaka inslag av kol. Fortsätter in under schaktkant i ö. 0,6 Oregelbunden A1234 Grop Gråbrun sand med måttliga inslag av grus. Fortsätter in under schaktkant i v. 0,8 Rund A1298 Grop Brungrå sand med enstaka inslag av kol. Fortsätter in under schaktkant i s. 0,80 0,17 Rund

22 Id Typ Beskrivning Längd, ( m ) Bredd, ( m ) Djup, ( m ) Form Fynd Prov Kommentar A1307 Grop Gråsvart sand med enstaka inslag av kol. Fortsätter in under schaktkant i n. 0,90 Oval A1318 Stolphål A1318 Stolphål Brungrå sand med enstaka inslag av kol. Skuren av dike i so. 0,6 Rund A1347 Lager Område med stora inslag av bränd lera samt inslag av kol. Fynd av spik Troligen modern anläggning A1377 Grop Brungrå sand med måttliga inslag av kol och bränd lera och enstaka inslag av bränt ben. Fortsätter in under schaktkant i s. 1,5 Rund A1399 Härd Svart sand med mycket stora inslag av kol. Genomskuren av dike i n-s riktning. Fortsätter in under schaktkanr i s. 0,75 Oregelbunden Något osäker härd A1421 Grop Gråbrun sand med enstaka inslag av kol och sten. Fortsätter in under schaktkant i s. 0,80 Oregelbunden A1440 Utgår A1469 Stolphål Brun sand med enstaka inslag av kol. 0,60 0,20 Rund A1639 Härd Svart sand med stora inslag av sot och kol. Endast synlig som profil i schaktkant. 0,8 0,07 A1647 Stolphål Grå silt 0,43 0,24 Oval A1658 Härd Brunsvart silt med stora inslag av kol och enstaka inslag av skörbränd sten. 0,8 0,6 Oval A1672 Härd Brun till svart silt med stora inslag av kol och skörbränd/skärvig sten. 0,55 0,4 Oval A1689 Stolphål Grå silt 0,18 0,18 Rund A1694 Stolphål Brun sand med enstaka inslag av sten. 0,55 0,25 Oval A1702 Stolphål Brun sand 0,43 0,33 Oval A1711 Stolphål Brun sand 0,43 0,31 Oval A1720 Stolphål Brun sand med inslag av järnutfällning. 0,5 0,2 Oregelbunden

23 Bilaga 2. Schaktbeskrivningar Schakt Area (kvm) Matjordsdjup (m) Undergrund Anläggningar S ,955 0,25-0,3 Sand A1004 S1010 9,247 0,25-0,3 Lera S1014 8,875 0,25-0,3 Lera S1018 4,371 0,25-0,3 Lera S1022 3,770 0,25-0,3 Lera S1026 3,971 0,25-0,3 Lera S1030 3,847 0,25-0,3 Lera S1034 4,557 0,25-0,3 Lera S1038 8,577 0,25-0,3 Lera S1042 4,749 0,25-0,3 Lera S1046 4,893 0,25-0,3 Silt S1050 9,211 0,25-0,3 Sand S ,671 0,25-0,3 Sand A1058, A1065, A1076, A1094 S ,664 0,25-0,3 Sand A1084, A1102, A1109, A1121, A1129, A1136 S ,398 0,25-0,3 Sand A1145, A1152, A1469 S ,206 0,25-0,3 Sand A1163, A1173, A1178 S1183 4,789 0,25-0,3 Silt S1187 4,699 0,25-0,3 Lera S1191 4,002 0,25-0,3 Lera S1195 4,664 0,25-0,3 Lera S1199 4,681 0,25-0,3 Lera S1203 4,528 0,25-0,3 Lera S1207 4,516 0,25-0,3 Lera S1211 3,883 0,25-0,3 Lera S ,658 0,25-0,3 Sand A1223, A1234 S1248 7,514 0,25-0,3 Lera S1252 8,087 0,25-0,3 Lera S1256 4,286 0,25-0,3 Lera S1260 3,891 0,25-0,3 Lera S1264 4,426 0,25-0,3 Lera S1268 4,841 0,25-0,3 Lera S ,670 0,25-0,3 Sand S1276 8,134 0,25-0,3 Sand S1282 3,581 0,25-0,3 Lera S1286 4,847 0,25-0,3 Sand S1290 4,349 0,25-0,3 Lera S1294 4,100 0,25-0,3 Lera

24 Schakt Area (kvm) Matjordsdjup (m) Undergrund Anläggningar S ,123 0,25-0,3 Sand A1298, A1307, A1318 S ,095 0,25-0,3 Sand A1347 S ,311 0,25-0,3 Sand A1377 S ,078 0,25-0,3 Sand A1399, A1421, A1440 S1456 4,784 0,25-0,3 Sand S1460 4,511 0,25-0,3 Lera S1485 5,180 0,25-0,3 Lera S1489 3,531 0,25-0,3 Lera S1494 4,774 0,25-0,3 Lera S1498 4,768 0,25-0,3 Lera S1503 4,161 0,25-0,3 Lera S1507 4,103 0,25-0,3 Lera S1511 6,512 0,25-0,3 Lera S1515 5,960 0,25-0,3 Lera S1519 7,165 0,25-0,3 Sand S1525 8,087 0,25-0,3 Sand S1529 3,222 0,25-0,3 Sand S ,839 0,25-0,3 Lera S1538 4,275 0,25-0,3 Lera S1542 3,879 0,25-0,3 Lera S1546 4,601 0,25-0,3 Lera S1550 3,883 0,25-0,3 Lera S1554 3,697 0,25-0,3 Lera S1558 3,860 0,25-0,3 Lera S1562 3,128 0,25-0,3 Lera S1566 3,583 0,25-0,3 Lera S1570 3,919 0,25-0,3 Lera S1574 4,849 0,25-0,3 Lera S1578 4,120 0,25-0,3 Lera S1582 3,549 0,25-0,3 Lera S1586 4,557 0,25-0,3 Lera S1590 3,911 0,25-0,3 Lera S1594 3,808 0,25-0,3 Sand S ,077 0,25-0,3 Sand A1639 S ,447 0,25-0,3 Sand S1610 3,916 0,25-0,3 Lera

25 Schakt Area (kvm) Matjordsdjup (m) Undergrund Anläggningar S1614 5,226 0,25-0,3 Lera S1618 3,225 0,25-0,3 Lera S1622 4,045 0,25-0,3 Lera S1626 3,419 0,25-0,3 Lera S1630 5,221 0,25-0,3 Lera S1634 5,317 0,25-0,3 Lera S ,279 0,25-0,3 Sand A1647, A1658, A1672, A1689, A1694, A1702, A1711, A1720 S1729 4,907 0,25-0,3 Lera S1733 4,722 0,25-0,3 Lera S1737 4,620 0,25-0,3 Lera S1741 4,086 0,25-0,3 Lera S1745 4,927 0,25-0,3 Lera S1749 4,504 0,25-0,3 Lera S ,069 0,25-0,3 Sand S1219 5,416 0,25-0,3 Lera S1215 5,127 0,25-0,3 Lera

26 Bilaga 3. Schaktkartor

27

28

29

30

31
