Snabbreferensguide: Glukos- och ß-ketonmätare för sjukhus Endast för export

Transkript

1 Snabbreferensguide: För fullständiga instruktioner, indikationer, försiktighetsåtgärder och systembegränsningar hänvisar vi till bruksanvisningen och förpackningsbilagorna som medföljer StatStrip glukos- och ß-ketonmätare för sjukhus. GLU Glukos- och ß-ketonmätare för sjukhus Endast för export

2

3 StatStrip glukos- och ß-ketonmätare för sjukhus Innehållsförteckning StatStrip glukos- och ß-ketonmätare för sjukhus... QR-1 Streckkodskanning... QR-2 Kvalitetskontrolltest... QR-3 Lägga till en kommentar till ett resultat (patient, kvalitetskontroll, linjäritet)... QR-11 Köra ett patientprov... QR-12 Docknings-/laddningsstation... QR-22 Byta ut batteriet... QR-23 Rengöra mätaren... QR-25 Felsökning... QR-27

4

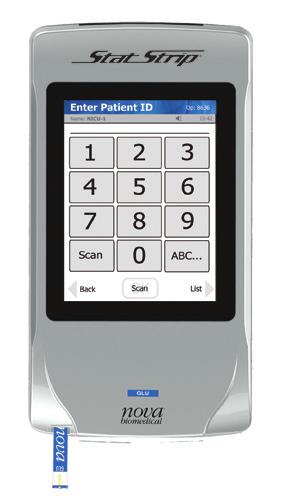

5 StatStrip glukos- och ß-ketonmätare för sjukhus Använd denna snabbreferensguide först när du har gjort dig bekant med alla instruktionerna i bruksanvisningen. Laser-streckkodsskanner Pekskärm Teststickeport QR-1

6 Streckkodsskanning En inbyggd streckkodsskanner ger automatiserad datainmatning. Patient-id och lotnummer kan skannas in i mätaren. För att skanna en streckkod, håll streckkodsetiketten parallellt med och ungefär 5 till 15 cm från skannern. Om information visas upptill på skärmen (skärmtitel), har streckkoden skannats in rätt. Tryck OK-knappen. VARNING: Stirra inte in a laserljuset eller peka det mot någons ögon när streckkoden skannas. QR-2

7 Kvalitetskontrolltest Följande avsnitt förklarar hur man gör en kvalitetskontrolltest med en av de tre StatStrip glukos- och ß-ketonkontrollösningarna. Läs StatStrip glukos och ß-ketonkontrollösningens bipacksedel för fullständiga instruktioner, indikationer, försiktighetsmått och systembegränsningar. 1. Från patientprovskärmen, tryck på mjukknappen QC. Om du först för in en teststicka, blir färgfältet antingen blått för glukos eller grönt för keton. 2. Skärmen Ange teststickans kod visas. Ange sticklotens nummer eller skanna streckkoden. För att skanna streckkoden, tryck på mjukknappen Scan. QR-3

8 OBS! Om sticklotennumret är ogiltigt, visar skärmen det ogiltiga numret med är inte ett giltigt sticksatsnummer, försök igen." 3. Tryck på mjukknappen Godkänn om lotnumret är korrekt. Ange teststickans kod Scan Back QR OK Scan Datainmatningsfält Mjukknapp Godkänn Mjukknapp Skanna Ange teststickans kod OK Töm Sudda Godkänn

9 4. Skärmen Ange QC-Lot visas. Ange kvalitetskontrolllotens nummer, välj från skärmen QC-lotlista (tryck på mjukknappen Lista) eller skanna streckkoden. För att skanna streckkoden, tryck på mjukknappen Scan. OBS! Om QC-Lotnumret är ogiltigt, visar skärmen det ogiltiga numret med är inte ett giltigt QC-Lotnummer, försök igen." 5. Tryck på mjukknappen Godkänn om lotnumret är korrekt. QR-5

10 Ange QC Lot L1 L2 L Scan Back OK Scan Datainmatningsfält Mjukknapp Godkänn Mjukknapp Skanna Ange QC Lot L1 L2 L Scan Töm 0 OK Godkänn Lista 6. Om en sticka inte har förts in, visas skärmen För in en teststicka. För in en teststicka så som visas på skärmen. QR-6

11 7. När teststickan har förts in korrekt, visas skärmen Applicera prov 8. Blanda varsamt StatStrip glukosoch ß-ketonkontrollösningen före varje användning. 9. Kassera den första droppen kontrollösning från flaskan för att undvika kontamination. Sätt i teststickan Stick in teststickan i mätaren Avbryt QR-7

12 10. Placera en droppe kontrollösning från flaskan på teststickans ände tills lösningen har dragits in i teststickan. När tillräckligt med prov har dragits in i stickan, hörs ett pip från mätaren. 11. Sätt tillbaka locket på kontrollösningen. Skärmen Testar prov visas. Skärmen visar en klocka med återstående sekunder under klockan. Applicera provet Låt teststickan vidröra 1 kontrollösningen Ta ut teststickan för att avbryta testet QR-8

13 12. När mätaren är färdig med testen, visar skärmen QC-resultat resultaten: QC Resultat QC Lot: Nivä: 1 Teststrips Lot: Patient Avvaktar 07/19 06:19 Ket 0.6 mmol/l PASS QC Resultat QC Lot: Nivä: 1 Teststrips Lot: QC Avvaktar 07/19 06:19 Glu PASS QC Resultat QC Lot: Nivä: 1 Teststrips Lot: QC Avvaktar 07/19 06:19 Glu PASS Ket Resultat mmol/l Godkänn OK Intervall Notera 80 mg/dl Glu Resultat mg/dl Godkänn OK Intervall Notera 4.4 mmol/l Glu Resultat mmol/l Godkänn OK Intervall Notera Mjukknapp Godkänn Mjukknapp Kommentar QR-9

14 13. Avlägsna remsan för hand eller använd utkastknappen på mätarens baksida för att kasta ut remsan direkt i en behållare för biologiskt farligt material. VARNING: Testa inte patientprov förrän ett testresultat från kontrollösningen ligger inom förväntad intervall. 14. För att lägga till en kommentar till resultatet, tryck på mjukknappen Kommentar. 15. För att acceptera resultatet, tryck på mjukknappen Godkänn. QR-10

15 Lägga till en kommentar till ett resultat (patient, kvalitetskontroll, linjäritet) Fri text kommentar För att lägga till en kommentar till ett resultat, tryck på Datainmatningsfält NOTIFIED DR SMITH /+-.!, ABC DEF mjukknappen Kommentar Skärmen Fritextkommentar visas. Lägg till en kom GHI JKL MNO mentar på skärmen, t ex PQRS TUV WXYZ Meddelat Dr. Smith eller Mjukknapp space tryck på mjukknappen Flagga Kurva Lista 0 Lista för att se en lista med Töm Godkänn OK Lista kommentarer. För att lägga till kommentaren till resultatet så att Godkänn Mjukknapp det blir en del av posten, tryck på mjukknappen Godkänn. QR-11

16 Köra ett patientprov Läs teststickeförpackningens bipacksedel för fullständiga instruktioner, indikationer, försiktighetsmått och systembegränsningar. 1. Från skärmen Patienttest, tryck på mjukknappen Godkänn. Eller alternativt, för in glukos- eller ß-ketonteststickan så justeras mätaren till testen. Rubriken ändrar färg från grått till blått för glukos eller grönt för keton. Mjukknapp Godkänn Patient prov Historik Glu Ket Övrigt QC MENY Godkänn OK Logga ut QR-12

17 2. Skärmen Ange sticklot visas. Skriv eller skanna sticksatsnumret. 3. När lotnumret har lagts till, tryck på mjukknappen Godkänn. Ange teststickans kod Scan Backa 0 OK Scan Datainmatningsfält Mjukknapp Godkänn Mjukknapp Scan Ange teststickans kod OK Töm Sudda 0 Godkänn QR-13

18 QR Om läkarens id är aktiv, visas sedan skärmen Ange läkarid. Ange läkarens id: från skärmen Läkar-id-lista (tryck på mjukknappen Lista) genom att trycka på numeriska/ alfanumeriska mjukknappar (tryck på mjukknappen ABC...) eller genom att skanna streckkods-id:n. 5. Om diagnoskoden är aktiv, visas sedan skärmen Ange diagnoskod. Ange koden: från skärmen Diagnoskodlista (tryck på mjukknappen Lista) genom att trycka på numeriska/alfanumeriska mjukknappar (tryck på mjukknappen ABC...) eller genom att skanna streckkods-id:n. 6. Beroende på vad som är aktiverat i mätaren, visas en av tre skärmar. Ange patient-id, Ange accessnummer eller prov-id-typ.

19 7. Om prov-id-typ är aktiv, välj (mjukknappar) Ange accessnummer (accessionsnummer) eller Ange patient-id: antingen visas skärmen Ange accessnummer eller skärmen Ange patient-id. 8. Från skärmen Ange patient-id, ange patientens id: från skärmen Patient-id-lista (tryck på mjukknappen Lista) genom att trycka på numeriska/alfanumeriska mjukknappar (tryck på mjukknappen ABC...) eller genom att skanna streckkods-id:n. 9. Från skärmen Ange accessnummer, ange accessionsnumret. genom att trycka på numeriska/alfanumeriska mjukknappar (tryck på mjukknappen ABC ) eller genom att skanna streckkods-id:n (valfritt). QR-15

20 Ange patientens ID Scan Backa 0 OK Scan ABC... Lista Datainmatningsfält Mjukknapp ABC... Mjukknapp Godkänn Mjukknapp Skanna Mjukknapp Lista Ange access nummer Töm Sudda 0 OK Godkänn ABC... OBS! För att skanna patient-id eller accessionsnummer, tryck på mjukknappen Scan på skärmen. Skanna sedan patientens streckkod. QR-16

21 10. När patientens id/accessionsnummer har angivits, tryck på mjukknappen Godkänn. 11. Om en sticka inte har förts in, visas skärmen Sätt i teststickan. För in en teststicka så som visas på skärmen. Sätt i teststickan Stick in teststickan i mätaren Avbryt QR-17

22 QR Tvätta patientens hand med vatten och torka sedan ordentligt. Alternativt kan en tuss med alkohol användas för att rengöra området, torka ordentligt efter rengöring. 13. Med handen vänd neråt, massera fingret med tummen mot fingertoppen för att stimulera blodflödet. 14. Använd en säkerhetslansett till att sticka hål i fingret. 15. Kläm fingret så att en bloddroppe bildas.

23 16. Skärmen Applicera prov bör visas. När bloddroppen bildats, rör vid bloddroppen med änden på teststickan tills den fylls och mätaren piper. Applicera provet Vidrör blodsdroppen med teststickan VARNING: Teststickan måste fyllas helt när den rör vid Ta ut teststickan för att avbryta testet bloddroppen. Om teststickan inte fylls helt, rör inte vid bloddroppen med teststickan en gång till. Kassera teststickan och upprepa provet med en ny sticka. QR-19

24 QR Testresultatet visas efter 6 sekunder för glukos eller 10 sekunder för β-keton. OBS! Avlägsna inte teststickan medan nedräkningen pågår. 18. Avlägsna teststickan för hand eller använd utkastknappen på mätarens baksida för att kasta ut stickan direkt i en behållare för biologiskt farligt avfall. 19. För att acceptera resultatet, tryck på mjukknappen Godkänn. För att förkasta resultatet, tryck på mjukknappen Avvisa. För att lägga till en kommentar, tryck på mjukknappen Notera (Se avsnitt 2.4 Lägg till kommentar till resultat i bruksanvisningen). Alla data lagras i minnet.

25 Patientens testresultat Pat ID: Darryl Smith Teststicks LOT: Patient Avvaktar 07/19 06:19 Glu Patientens testresultat Pat ID: Darryl Smith Teststicks LOT: Patient Avvaktar 07/19 06:19 Glu Patientens testresultat Pat ID: Darryl Smith Teststicks LOT: Patient Avvaktar 07/19 06:19 Ket 102 mg/dl Glu Resultat mg/dl OK Normal Avvisa Godkänn Notera 5.7 mmol/l Normal Glu Resultat mmol/l OK Avvisa Godkänn Notera 0.5 mmol/l Ket Resultat mmol/l OK Normal Avvisa Godkänn Notera Mjukknapp Avvisa Mjukknapp Godkänn Mjukknapp Notera QR-21

26 Docknings-/laddningsstationen När mätaren inte används ska den placeras i docknings-/ laddningsstationen. Då är mätaren alltid fulladdad och ansluten till datanätverket. När symbolen batteri LÅGT visas på skärmen, placera mätaren i laddningsstationen. Om du har ett reservbatteri som redan är fulladdat, byt ut batteriet. QR-22 Den gröna lampan till vänster lyser om stationen är ansluten till nätverket. Den gröna lampan i mitten lyser om data överförs Den högra lampan är grön för fulladdad och gul för laddning pågår.

27 Byta ut batteriet Om du har ett fulladdat reservbatteri, kan det bytas ut så att mätaren kan användas utan avbrott. VARNING: Byt endast ut batteriet mot Nova artikelnummer eller Om ett annat batteri används kan det utgöra risk för brand eller explosion. Om det kasseras, släng det genast på lämpligt sätt. Håll batteriet borta från barn. QR-23

28 1. Dra locklåset bakåt för att öppna locket. Ta av batterilocket på baksidan av mätaren. 2. Skjut spärrhaken för batteriet uppåt. Avlägsna det urladdade batteriet. 3. Byt ut mot ett fulladdat batteri. OBS! Batteriets kontakter passar ihop så att det bara kan sättas in med underdelen först, därefter trycks överdelen in. QR-24

29 4. Sätt tillbaka batterilocket. 5. Placera det urladdade batteriet i laddningsstationen. Rengöra mätaren Mätarna ska aldrig nedsänkas i något rengöringsmedel. Sätt alltid rengöringsmedlet på en mjuk trasa för att torka av utsidan på mätaren. När det är färdigt ska den genast torkas torr ordentligt. Nedanstående riktlinjer ska följas när mätaren rengörs: Späd ut blekmedel. En 10 % lösning med hushållsblekmedel (natriumhypoklorid) kan användas. 70 % isopropylalkohol kan användas. QR-25

30 Kommersiella ytdekontamineringsmedel som är godkända för användning på din enhet kan användas. Placera det först på en litet provområde för att vara säker att ytan inte skadas. Undvik starka lösningsmedel såsom bensen och starka syror. FÖRSIKTIGHETSMÅTT: Mätaren får INTE sänkas ner i eller hållas under rinnande vatten. Spruta INTE mätaren med desinfektionsmedel. QR-26

31 Felsökning StatStrip glukos- och ß-ketonmätaren för sjukhus visar skärmvarningar. 1. Batteri lågt - byt ut batteriet eller placera mätaren i laddningsstationen. Ikonen batteri lågt Välkommen NICU-1 Sjukhus: Sjukhus Plats: NICU Låg batteristyrka Ladda/byt batteri Batt: Historik Mem: Se Setup QR-27

32 2. Teststickan har avlägsnats - Testet har raderats, upprepa testet med en ny teststicka. Låt teststickan sitta kvar tills du kan läsa resultatet på bildskärmen. Analys fel Analysen avbruten. Fortsätt OK QR-28

33 3. Temperatur - mätaren fungerar endast inom temperaturintervallen 15 C till 40 C. Lägg mätaren på en plats inom angivet temperaturintervall från 15 C till 40 C. Analys fel Fel temperatur Ta bort teststickan för att fortsätta Fortsätt OK QR-29

34 4. Dåligt prov - För in en ny teststicka och gör om testet. Om felkoden upprepas ska du göra om testet med en annan burk teststickor eller med ett annat tillvägagångssätt. Analys fel Dåligt prov [B - #] Ta bort teststickan för att fortsätta Fortsätt OK QR-30

35 5. Dålig sticka - Inträffar efter att en teststicka har förts in eller under testets utförande. För in en ny teststicka och upprepa testet. Om felkoden upprepas ska du göra om testet med en annan burk teststickor eller med ett annat tillvägagångssätt. Analys fel Byt teststicka [A - #] Ta bort teststickan för att fortsätta Fortsätt OK QR-31

36 6. Flödesfel - Antingen var blodprovet som sattes på teststickan inte tillräckligt för att fylla den eller så påfördes blodprovet felaktigt. Upprepa testet med en ny teststicka. Analys fel Flödes fel [C - #] Ta bort teststickan för att fortsätta Fortsätt OK QR-32

37 7. Överföring misslyckades - servern vägrar tillåta dialog med mätaren, eller anslutningen till servern har brutits. Kontrollera nätverksinställningarna, nätverkets tillstånd eller kontakta din administratör för att få hjälp. Dataöverföringen misslyckades Namn: Radiology Servern nekar kommunikation med mätaren. Dataöverföringen misslyckades Namn: Radiology Uppkopplingen mot servern bröts!! QR-33

38 8. Överföring misslyckades - mätaren avlägsnades innan dataöverföring var färdig. Sätt tillbaka mätaren i dockningsstationen. Dataöverföringen misslyckades Mätaren flyttades inannan dataöverföringen var klar. Sätt tillbaka mätaren i dockningsststionen! Eller, välj knappen Välkommen för att fortsätta utan datatransfer. Välkommen OK QR-34

39 EC REP Auktoriserad representant Nova Biomedical UK Telefon: Innovation House Fax: Aston Lane South, Runcorn Cheshire, WA7 3FY UK För teknisk hjälp utanför USA, ring ett lokalt Nova-dotterbolag eller en auktoriserad distributör. Nova Biomedical Canada Ltd Argentia Road Mississauga, Ontario L5N 7X9 Kanada Tel: Nova Biomedical France Parc Technopolis - Bât. Sigma 3 avenue du Canada 1er étage Les Ulis courtaboeuf Frankrike Tel: Nova Biomedical UK Innovation House Aston Lane South, Runcorn Cheshire, WA7 3FY UK Tel: Nova Biomedical GmbH Messenhauser Str. 42 Roedermark Urberach Tyskland Tel: Nova Biomedical KK Mita43MT Bldg-7F Mita 3-chome Minato-ku Tokyo JAPAN Tel:

40 Glukos- och ß-ketonmätare för sjukhus Nova Biomedical Corporation Teknisk hjälp Prospect Street Webb: Waltham, MA USA Tillverkad i USA av Nova Biomedical Corporation StatStrip är ett varumärke som tillhör Nova Biomedical Corporation. Copyright 2015 Nova Biomedical Corporation Rev. B
