1 Bohusläns museum RAPPORT 2016:01 Avgränsning och komplettering i Diseröd Arkeologisk förundersökning samt kompletterande arkeologisk utredning Y 1, Y 3, Y 4, Tyfter 1:19 m.fl. Romelanda socken, Kungälvs kommun Johan Peterson

2

3 Bohusläns museum RAPPORT 2016:01 Avgränsning och komplettering i Diseröd Arkeologisk förundersökning samt kompletterande arkeologisk utredning Y 1, Y 3, Y 4, Tyfter 1:19 m.fl. Romelanda socken, Kungälvs kommun Johan Peterson

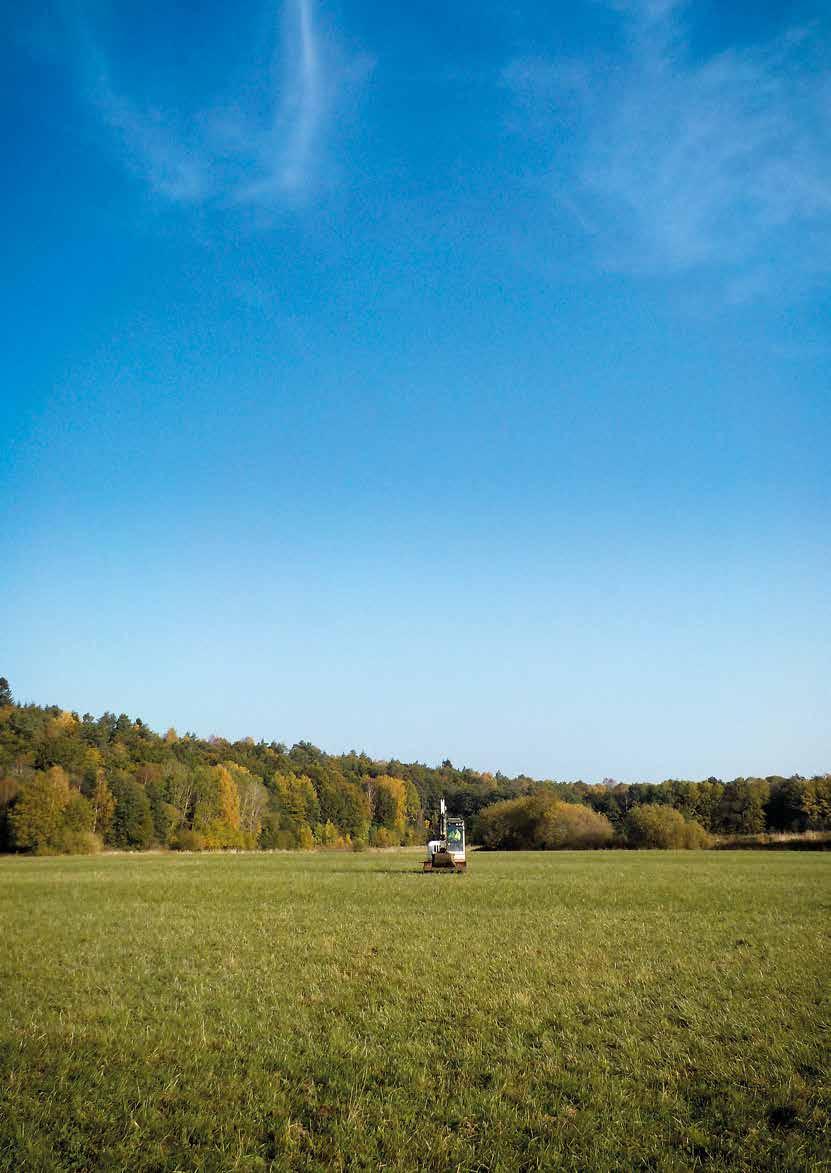

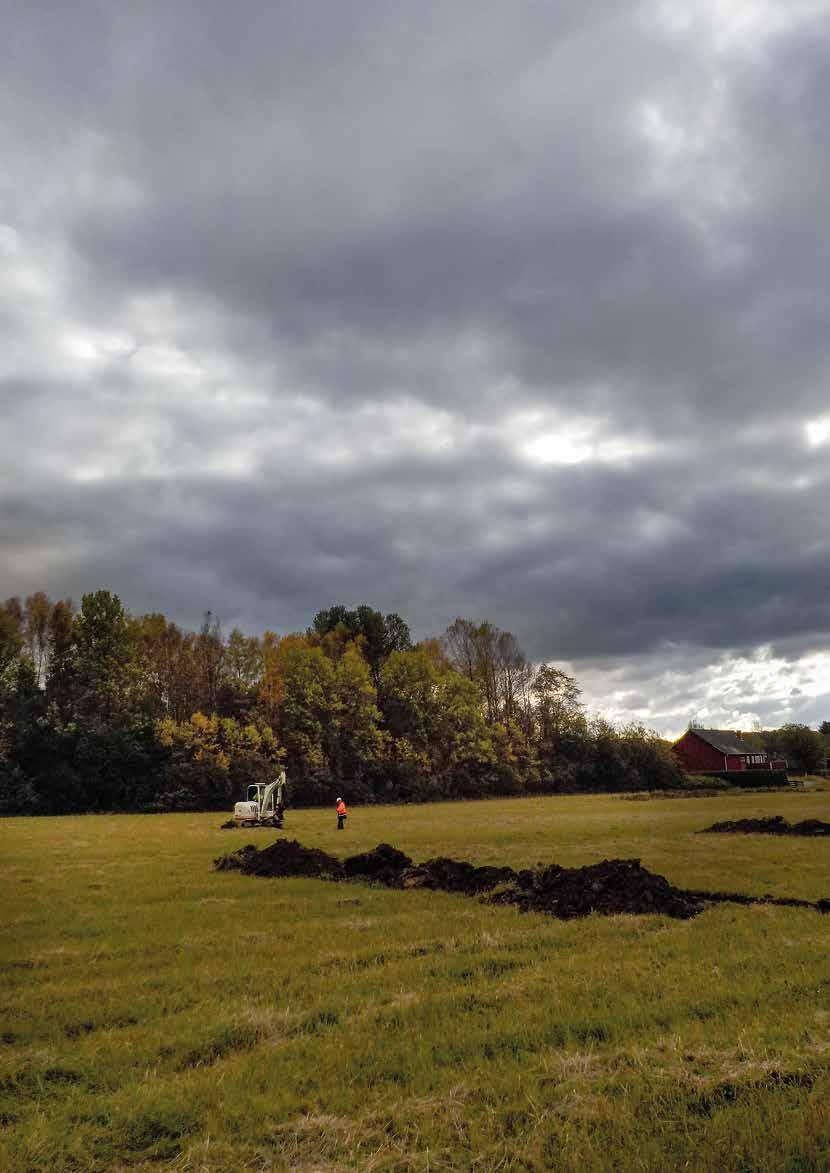

4 Bohusläns museum Museigatan 1 Box Uddevalla tel , fax ISS Författare Johan Peterson Grafisk form, layout och teknisk redigering Lisa K Larsson Omslagsbild Foton tagna av Johan Peterson. Framsidan visar grävmaskin på väg över åkern till Y 4, foto mot nordost. Baksidan visar sökschaktsgrävning på Y 1, foto mot sydost. Tryck Bording AB, Borås 2016 Kartor ur allmänt kartmaterial, Lantmäteriverket medgivande

5 Innehåll Sammanfattning...6 Bakgrund...6 Landskapsbild...6 Aktuella lämningar efter utredningen Tidigare undersökningar...6 Syfte, metod och genomförande...6 Syfte...6 Metod...6 Resultat...8 Y1...8 Schakt, anläggningar och fynd...9 Y Schakt, anläggningar och fynd...10 Y Schakt, anläggningar och fynd...11 Särskild utredning...11 Resultat mot undersökningsplanen...12 Materialets potential...12 Antikvariskt bevarandevärde och pedagogisk potential...12 Vetenskaplig potential...13 Slutsats och åtgärdsförslag...13 Litteratur...13 Tekniska och administrativa uppgifter...14 Bilagor...15

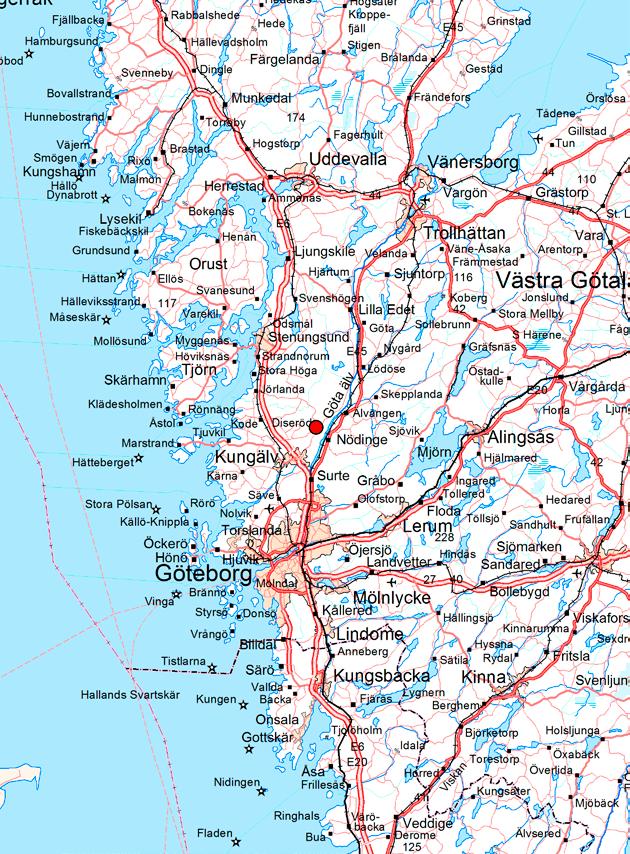

6 4 Bohusläns museum Rapport 2016:01 Figur 1. Utsnitt ur Sverigekartan med platsen för utredningen markerad.

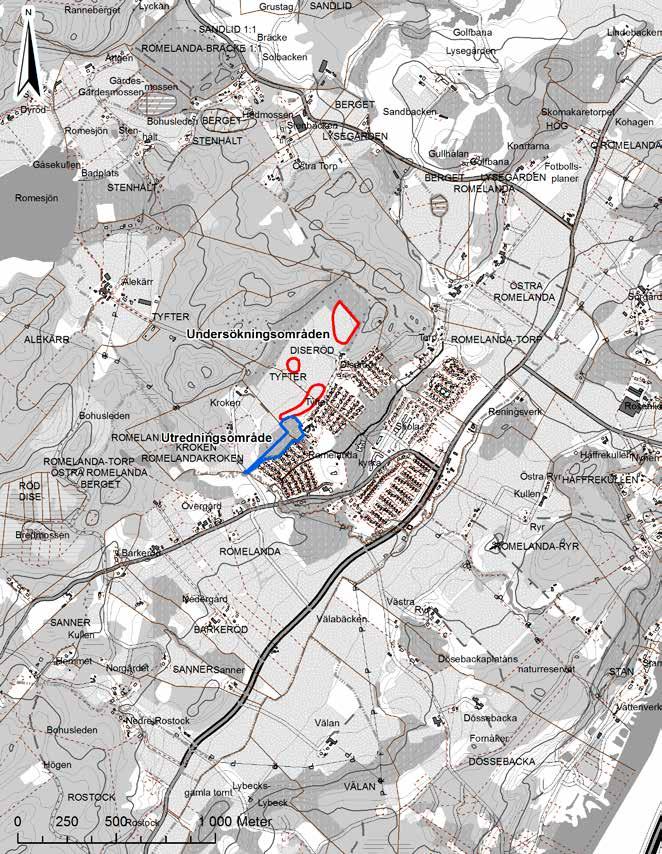

7 Avgränsning och komplettering i Diseröd 5 Figur 2. Utsnitt ur GSD-Fastighetskartan med platsen för undersökningarna och utredningen markerad. Skala 1 :

8 6 Bohusläns museum Rapport 2016:01 Sammanfattning Bohusläns museum har med anledning av planarbete genomfört tre arkeologiska förundersökningar och en kompletterande utredning inom Tyfter 1 :19 m.fl., Romelanda socken i Kungälvs kommun. Förundersökningarna omfattade tre lämningar som återfanns vid den särskilda utredning som Bohusläns museum genomförde i området 2013, interimistiskt benämnda Y1, Y3 samt Y4. Förundersökningarna var i avgränsande syfte och samtliga lämningars utbredning har reviderats något efter förundersökning. Ett bergsparti i områdets södra del undantogs utredning 2013 ( endast okulär besiktning genomfördes ) och en del av detta område omfattades nu av den kompletterande utredningen. Inga nya fornlämningar påträffades vid utredningen. Ett av de kulturgeografiska objekten från utredningen ( KULA 6, en kålgård invid Tyfters gamla gårdstomt ) som då inte registrerades, ska i och med den nya Kulturmiljölagen betraktas som fornlämning. Bakgrund Bohusläns museum har på uppdrag av Länsstyrelsen genomfört avgränsande förundersökningar inom fastigheterna Diseröd 1 :1 och Tyfter 1 :19 samt en kompletterande utredning inom Romelanda Kroken 1 :4. Förundersökningarna föranleddes av att Kungälvs kommun avser att detaljplanera området. Förundersökningarna genomfördes under två veckor i oktober månad Landskapsbild En detaljerad genomgång av landskapsbilden har gjorts i samband med den arkeologiska utredning som genomfördes under sommaren 2013 varför det i detta avseende hänvisas till denna rapport ( Rolöf 2014 ). Aktuella lämningar efter utredningen 2013 Y1 tolkades efter utredningen som en boplats av okänd datering. Den är belägen i en flack sluttning från nordost mot sydväst. Vid utredningstillfället iakttogs i den nyplöjda matjorden rikligt med flinta och totalt 43 anläggningar dokumenterades i elva schakt. Anläggningarna bestod företrädesvis av stolphål men också pinnhål, lager och gropar återfanns. Y3 tolkades efter utredningen som en eller flera boplatser av okänd datering. Fornlämningen är belägen i en slänt från den krönrygg på vilken dagens villabebyggelse ligger. Inom fornlämningen återfanns totalt 23 anläggningar i de åtta schakt som grävdes inom det som definierades som fornlämningen Y3. Anläggningarna består av stolphål, lagerrester, pinnhål, gropar och en härd. Y4 hade efter utredningen en osäker tolkning. Läget och lämningens beskaffenhet skulle kunna tyda på rester av en hyddbotten alternativt en grav som blivit förstörd i och med det långvariga odlandet. Belägen på en svag förhöjning i åkermarken återfanns en cirkulär ränna med en eventuell öppning i ena änden. Därtill återfanns några stolphål samt en stenbemängd lagerrest. Tidigare undersökningar Bohusläns museum genomförde under sommaren 2013 en utredning i området som mynnade ut i de nu aktuella fornlämningarna ( Rolöf 2014 ). I närområdet har 1992 av Bohusläns museum en utredning genomförts i Romelanda-Torp men i övrigt har inga andra undersökningar genomförts. Syfte, metod och genomförande Syfte Målen för arkeologisk förundersökning i avgränsande syfte är i första hand deskriptiva ( planerings- och beslutsunderlag ). Syftet är således att fastställa fornlämningarnas avgränsningar så att det inte råder tvekan om vilka fornlämningar som berörs eller inte berörs av en planerad exploatering. Utredningen genomfördes också den som ett led i arbetet med upprättande av detaljplan över området. Syftet är att hitta alla fornlämningar i området, samt bedöma dem avseende fornlämningsstatus. Målgrupper för undersökningarna är i första hand före tagare, Länsstyrelsen, andra myndigheter samt undersökare. Metod Förundersökningarna skulle, enligt upprättad undersökningsplan, genomföras med sökschaktsgrävning i anslutning till respektive fornlämning. Påträffade anläggningar skulle plandokumenteras. För att säkerställa tolkning kunde sedan ett urval anläggningar undersökas

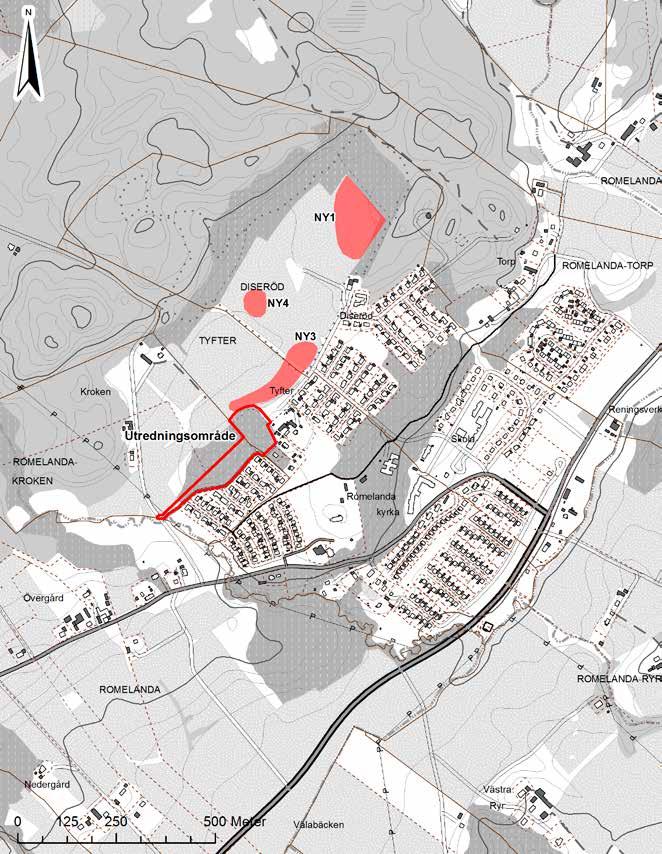

9 Avgränsning och komplettering i Diseröd 7 Figur 3. Utsnitt ur GSD-Fastighetskartan, blad 7b5f/7155 med översikt över undersökningsområdet och utredningsområdet samt närliggande fornlämningar markerade. Skala 1 :

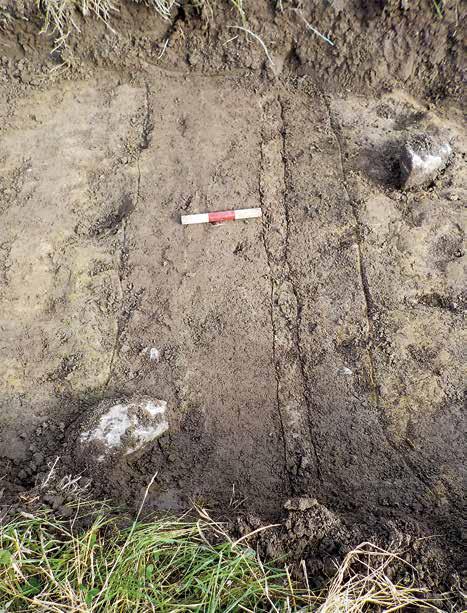

10 8 Bohusläns museum Rapport 2016:01 Figur 4. ärbild av A351, ränna, i schakt 11. Foto : Johan Peterson, taget mot nordost. till hälften. Inte fler anläggningar än nödvändigt för att svara på frågeställningarna skulle undersökas. Inga vetenskapliga analyser ansågs behövas. Utredningen skulle, enligt upprättad undersökningsplan, genomföras med sökschaktsgrävning samt eventuell provgropsgrävning inom utredningsområdet. Påträffade anläggningar skulle plandokumenteras och vid behov undersökas till hälften för att säkerställa en tolkning. Inte fler anläggningar än nödvändigt för att svara på frågeställningarna skulle undersökas. Inga fynd skulle omhändertas. Dokumentation skulle ske genom att med GPS/RTK mäta in topografi, recenta ingrepp, schakt, anläggningar och fynd. Vidare skulle arbetet dokumenteras genom foto grafering. Schakt och anläggningar skulle fotograferas och översiktsbilder över området skulle tas. Därtill skulle områdesbeskrivningar, schaktbeskrivningar, stratigrafier, anläggningsbeskrivningar genomföras i fält. Dessutom skulle fältdagbok föras med dagboksnotiser, genomförandeuppföljning samt avvikelser. Resultat Y1 Y1 är belägen i en svag mot sydväst sluttande åker. Platsen ligger längst in i den dalgång där samtliga nu aktuella fornlämningar är belägna. I sydväst är det öppen åkermark och runt omkring vidtar ett mindre bergsområde.

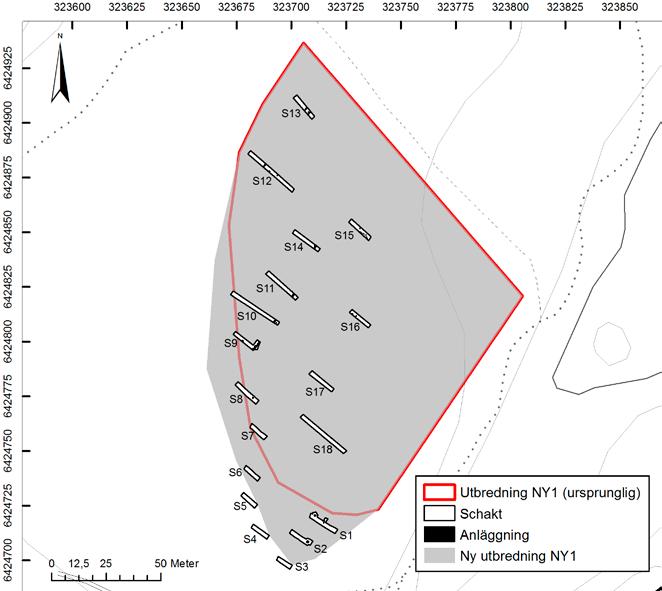

11 Avgränsning och komplettering i Diseröd 9 Figur 5. Översiktskarta Y1. Skala 1 : Schakt, anläggningar och fynd Vid undersökningen av Y1 grävdes totalt 18 schakt, uppgående till en total yta om cirka 500 kvadratmeter ( bilaga 1 ). Den övergripande lagerföljden för schakten i området var ett matjordslager ovanpå gulbrun lera ( bilaga 1 ). Schaktningen påbörjades i den södra delen av fornlämningen för att där avgränsa densamma söderut. Därefter grävdes schakt norrut längs med kanten av fornlämningen kompletterat med ett antal inom ytan för att försöka få förståelse för hur anläggningarna var koncentrerade och därmed hur utbredningen av fornlämningen skulle kunna bestämmas. Totalt återfanns 56 anläggningar fördelade på 11 av schakten, varav 14 delundersöktes ( jämför bilaga 2 ). Den största koncentration anläggningar påträffades i schakt 15 ( 9 stycken ) där 8 av anläggningarna initialt bedömdes som stolphål. Delundersökning av dessa visade dock att det med största sannolikhet rör sig om naturliga formationer, och inga stolphål, då ingen av de undersökta anläggningarna hade ett djup som översteg 5 centimeter. De mest intressanta anläggningarna påträffades i schakten Vad som tolkas som en ränna löper genom schakten och denna ränna kan eventuellt också återfinnas i schakt 14 ( figur 4 och figur 5 ). Rännan hade i schakt 10 ett djup som uppgick till cirka 25 centimeter. Liknande ränna återfinns också i schakten 13 och 14 längre norrut. Det kan inte uteslutas att dessa rännor är lämningar efter eventuella huskonstruktioner som funnits på platsen. Inga fynd påträffades i något av schakten.

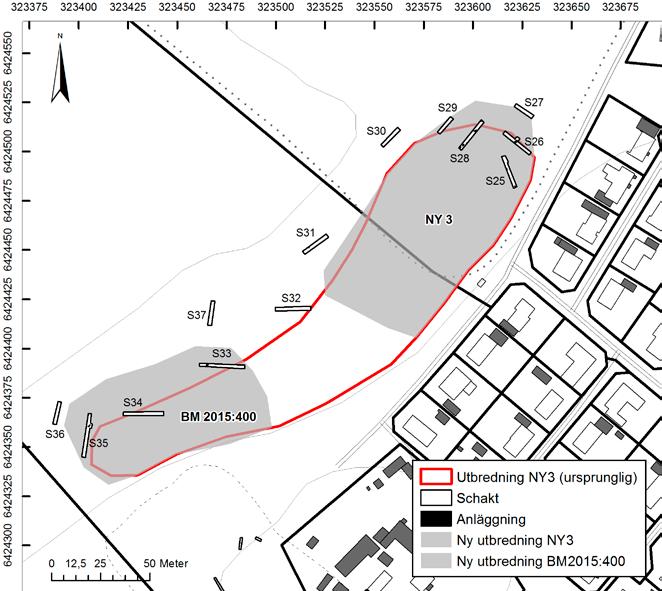

12 10 Bohusläns museum Rapport 2016:01 Figur 6. Översiktskarta Y3. Skala 1 : Y3 Y3 är belägen i en åt nordväst lutandes slänt. Höjdskillnaden är 4 5 meter i mitten av fornlämningen. Den är belägen på den västra delen av dalgången och i sydost vidtar modern villabebyggelse ( figur 6 ). Schakt, anläggningar och fynd Vid undersökningen av Y3 grävdes totalt 13 schakt av varierande storlek och djup ( figur 6, jämför bilaga 3 ). Den totala ytan uppgick till cirka 400 kvadratmeter. Lagerföljden varierade i området där det i de lägst belägna schakten i den norra delen återfanns gulbrun sand under matjordslagret, medan det i de högre belägna schakten samt de lägre i söder återfanns gulbrun lera under matjordslagret ( bilaga 3 ). Totalt framkom 25 förmodade anläggningar i de 13 schakten. Av dessa delundersöktes 16 stycken. Tio av anläggningarna bedömdes inledningsvis som stolphål, men efter delundersökning kvarstod endast 3 stycken. Det var således även här en stor andel förmodade anläggningar som visade sig vara naturliga formationer. Övriga anläggningar var gropar, diken, rännor samt en härd. Inga fynd påträffades under schaktningsarbetet. Fornlämningen delades efter undersökningen i två delar ( Y3 samt BM 2015 :400 ). Respektive fornlämning diskuteras vidare under rubriken Materialets potential.

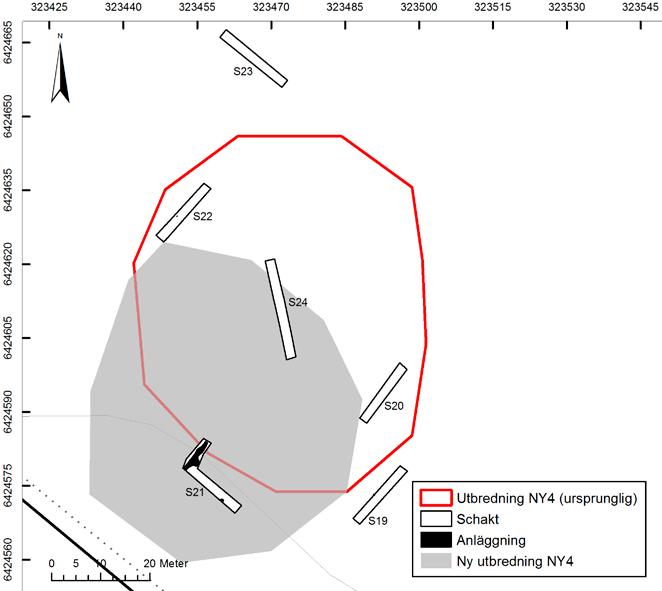

13 Avgränsning och komplettering i Diseröd 11 Figur 7. Översiktskarta Y4. Skala 1 :800. Y4 Y4 återfinns på en svagt mot sydost sluttande åker. Höjdskillnaden är ca 2 meter inom fornlämningen. Den är belägen på dalgångens östra sida och mot nordväst tar ett mindre bergsområde vid ( figur 7 ). Schakt, anläggningar och fynd Totalt 6 schakt, cirka 190 kvadratmeter grävdes i samband med undersökningen av Y4 ( figur 7 ). Då förundersökningen var av avgränsande karaktär grävdes schakt runtom fornlämningen, och slutligen ett schakt mitt i densamma. Lagerföljden i schakten var densamma i närapå samtliga schakt ( jämför bilaga 5 ), men en gulbrun lera under ett cirka 0,2 meter tjockt matjordslager. Totalt fyra anläggningar återfanns i tre av schakten ( schakt 19, 21 och 22 ) och samtliga anläggningar delundersöktes. Av dessa fyra återstod efter delundersökning endast en, A633, vilken tolkas som en ränna alternativt ett dike. Inga fynd återfanns vid undersökningen. Särskild utredning I samband med den särskilda utredningen grävdes 11 schakt och två provgropar ( figur 8 ). Området som utreddes var relativt bergigt och schakt grävdes på öppna ytor där grävmaskin kunde komma fram. Provgropar grävdes på utvalt område där grävmaskin inte kunde

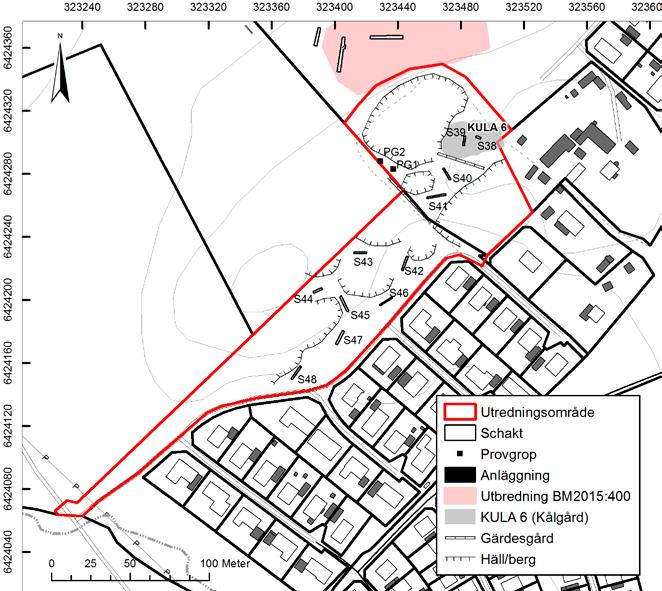

14 12 Bohusläns museum Rapport 2016:01 Figur 8. Översiktskarta över utredningsområdet. Utbredningen för KULA 6 ( kålgården ) är angiven. otera fornlämningen BM 2015 :400 i övre högra delen av kartan tillsammans med tillhörande schakt från förundersökning. Skala 1 :2 500 komma fram. Lagerföljden i schakten varierade beroende på område och beskrivning av dessa återfinns i bilaga 7. Två anläggningar återfanns i schakt 45, i övrigt inga anläggningar. Inga fynd återfanns. var anläggningar alls och hur de fördelade sig inom en eller flera boplatsytor. Därmed kom fler schakt att dras inom det som sedan ändå tolkades som en boplatsyta, vilka således hamnade inom fornlämningens utbredning Resultat mot undersökningsplanen Målsättningarna med undersökningen får med hänvisning till ovanstående rubriker Syfte, metod och genomförande och Resultat anses vara uppfyllda. I fält uppstod osäkerhet kring ett flertal misstänkta anläggningar, i synnerhet inom Y 1, avseende om de Materialets potential Antikvariskt bevarandevärde och pedagogisk potential Inom området i stort har antikvariskt bevarandevärde och pedagogisk potential inte förändrats från det som uttrycktes efter utredningen, det vill säga att området

15 Avgränsning och komplettering i Diseröd 13 rent arkeologiskt bedöms ha relativt lågt bevarandevärde och pedagogisk potential ( Rolöf 2014 :20 ). Vad som kan komma att förändra denna bedömning är huruvida de eventuella rännorna som återfanns i ett antal schakt inom Y1 efter ytterligare undersökning verkligen visar sig vara huslämningar. Skulle detta vara fallet så skulle, åtminstone, den pedagogiska potentialen höjas i och med att det då kan röra sig om en regelrätt förhistorisk gårdsmiljö. Kålgårdens utbredning baseras på rektifiering av de historiska kartorna. Det antikvariska bevarandevärdet på kålgården bedöms som högt, då den är synlig än idag och ingår i den gårdsmiljö som redan på utredningen bedömdes som bevarandevärd. Vetenskaplig potential Liksom för det antikvariska bevarandevärdet och den pedagogiska potentialen har den avgränsande förundersökningen inte förändrat den vetenskapliga potential som beskrivs i utredningsrapporten ( ibid ). Den vetenskapliga potentialen är också den avhängig de eventuella husrännor som återfanns inom Y1. Vid sidan av dessa rännor var det sparsamt med anläggningar och över huvud taget inga fynd. Flertalet av de anläggningar som delundersöktes kan avskrivas som naturliga fenomen, exempelvis kan flertalet förmodade stolphål förklaras som enkla stenlyft som uppstår i samband med brukandet av jorden. Den kulturgeografiska utredningen bör beträffande den vetenskapliga potentialen tas i beaktande. Slutsats och åtgärdsförslag Förundersökningarna resulterade i en revidering av tidigare underlag, främst avgränsning men även i viss mån lämningens karaktär. För fornlämningen Y1 utvidgades fornlämningen något mot sydväst. Utbredningen av Y3 har också den reviderats då den delats upp i två separata fornlämningar, Y3 och BM 2014 :400. Vidare har områdena för dessa två expanderat något mot nordost och nordväst respektive. Y4 har också den reviderats och förflyttats något mot sydväst. Storleksmässigt är den i stort sett oförändrad. Vidare undersökning krävs för att utreda lämningarnas komplexitet, karaktär och kronologi. Lämningarnas nya utbredningar inrapporteras till FMIS. Utredningen resulterade inte i några förslag på ytterligare åtgärder utan det aktuella utredningsområdet anses vara utrett. Däremot föreslås den antikvariska statusen på den historiska kålgården ( vid utredningen benämnd KULA 6 ), belagd på 1799 års karta, göras om till fornlämning ( jämför Rolöf 2014, bilaga 3 ). Utbredningen på denna nya fornlämning visas på kartan i figur 8. Litteratur Tryckta källor Rolöf, M Boplatser och kulturlandskap i Diseröd. Arkeologisk utredning Tyfter 1 :19 m.fl., Romelanda socken, Kungälvs kommun. Bohusläns museum. Rapport 2014 :2. Otryckta källor FMIS, Digitala Fornminnesregistret. Riksantikvarieämbetet, Stockholm. Tillgänglig digitalt :

16 14 Bohusläns museum Rapport 2016:01 Tekniska och administrativa uppgifter Västarvet dnr : VA Västarvet pnr : Lst dnr : Län : Västra Götalands län Kommun : Kungälv Socken : Romelanda Fastighet : Tyfter 1 :19 m.fl. Fornlämningsnr : Y 1, Y 3 och Y 4 Ek. karta : 7B5f/7155 Läge : X , Y Meter över havet : Ca m ö.h. Koordinatsystem : Sweref 99 TM Höjdsystem : RH2000 Uppdragsgivare : Ansvarig institution : Projektansvarig : Fältpersonal : Konsulter : Kungälvs kommun Bohusläns museum Johan Peterson Johan Peterson, Mikko Helminen Björsgård Entreprenad Fältarbetstid : Arkeologtimmar : 112 Undersökt yta : Y 1 : 500 m 2 ( schakt ) Y 3 : 400 m 2 ( schakt ) Y4 : 190 m 2 ( schakt ) Utredning : 100 m 2 ( schakt ) Arkiv : Fynd : Bohusläns museums arkiv Inga fynd omhändertogs

17 Avgränsning och komplettering i Diseröd 15 Bilagor Bilaga 1. Schakttabell Y 1 Bilaga 2. Anläggningstabell Y 1 Bilaga 3. Schakttabell Y 3 Bilaga 4. Anläggningstabell Y 3 Bilaga 5. Schakttabell Y 4 Bilaga 6. Anläggningstabell Y 4 Bilaga 7. Schakttabell AU Bilaga 8. Tabell provgropar AU Bilaga 9. Anläggningstabell AU Bilaga 10. Plankarta med samtliga sökschakt markerade. Skala 1 :4 000

18 1 Bilaga 1. Schakttabell Y 1 Fornlämning eller område Schakt Storlek (m 2 ) Lager (m) Schaktdjup (m) Anl Fynd Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y ,25 gulbrun/grå lera (L3) 0,25 gulbrun/grå lera (L3) 0,05 0,3 matjord (L2) 0,3 gulbrun lera (L3) 0,3 J 0,3 J 0,3 0,3 0,3 0,3 0,3 0,3 J 0,3 J 0,3 J 0,3 J 0,35 J 0,3 J 0,3 J 0,3 J

19 1 Fornlämning eller område Schakt Storlek (m 2 ) Lager (m) Schaktdjup (m) Anl Fynd Y Y Y ,25 0,34 gråbrun siltig sand med inblandad grus (L4) 0,34 gulbrun lera (L3) 0,4 J 0,3 0,3

20 2 Bilaga 2. Anläggningstabell Y 1 Fornlämning eller område Id Relation schakt Typ Undersökt andel (%) Planform Storlek (m) Fyllning Profil Djup (m) Y1 A213 S1 Härd 0 Rund 1 Brun siltig sand, något lerig Y1 A222 S1 edgrävning 0 Oregelbunden 1,4 0,2-0,5 Brun siltig sand, något lerig Y1 A239 S2 Härd/grop 0 Rund 1,25 Brun siltig sand, något lerig Y1 A250 S8 Grop 50 Rundoval 0,85 0,6 Brun siltig sand, något lerig Rundad 0,13 Y1 A280 S9 Stolphål 50 Rund 0,15 Brun siltig sand, något lerig Ojämn 0,01 Y1 A289 S9 Ränna 0 Oregelbunden 50,6 1,15 Brun siltig sand, något lerig Y1 A317 S9 Grop 40 Oval 0,85 0,55 Brun siltig sand, något lerig Rundad 0,1 Y1 A328 S10 Ränna 10 Oregelbunden 2x0,7 0,9 Brun siltig sand, något lerig Spetsig 0,25 Y1 A340 S10 Ränna 30 Avlång 1 0,5 Brun siltig sand, något lerig Rundad 0,03 Y1 A351 S11 Ränna 0 Oregelbunden 2 0,85 Brun siltig sand, något lerig Y1 A374 S12 edgrävning 50 Oval 0,45 0,3 Brun siltig sand, något lerig Rundad 0,05 Y1 A384 S12 Ränna 30 Oregelbunden 0,9 0,4 Brun siltig sand, något lerig. Svarta fläckar Rundad 0,06 Y1 A398 S12 Ränna 0 Avlång 1,8 0,6 Brun siltig sand, något lerig Y1 A418 S13 Ränna 0 Avlång 2 0,35 Brun siltig sand, något lerig Y1 A430 S13 Härd 0 Rund 0,5 Brun siltig sand med stenar Y1 A440 S13 Ränna 0 Avlång 2 0,6 Brun siltig sand, något lerig Y1 A458 S14 Ränna 0 Oregelbunden 2 0,6-1,1 Brun grusig sand Y1 A496 S16 Härd 0 Rundoval 0,45 0,4 Brun till svart sand Y1 A507 S16 Härd 0 Rund 0,35 Mörk grå till brun sand Y1 A516 S15 Stolphål 50 Rund 0,35 Brun siltig sand Ojämn 0,03 Y1 A524 S15 Stolphål 50 Oval 0,25 0,15 Brun siltig sand Rundad 0,04 Y1 A532 S15 Stolphål 50 Rund 0,2 Grå grusig sand Ojämn 0,02 Y1 A540 S15 Stolphål 50 Rund 0,2 Grå till brun grusig sand Ojämn 0,02

21 2 Fornlämning eller område Id Relation schakt Typ Undersökt andel (%) Planform Storlek (m) Fyllning Profil Djup (m) Y1 A547 S15 Grop/nedgrävning 50 Rund 0,35 Grå grusig sand med inslag av anrikning Rundad 0,03 Y1 A556 S15 Stolphål 50 Rund 0,28 Grå siltig sand Rundad 0,05 Y1 A566 S15 Stolphål 0 Rund 0,3 Brungrå siltig sand Y1 A576 S15 Stolphål 0 Rund 0,15 Grå till brun siltig sand Y1 A584 S15 Stolphål 50 Rund 0,35 Grå siltig sand Rundad 0,05

22 3 Bilaga 3. Schakttabell Y 3 Fornlämning eller område Schakt Storlek (m 2 ) Lager (m) Schaktdjup (m) Anl Fynd Y Y Y Y Y Y Y Y Y Y Y Y Y ,05 0,3 matjord (L2) 0,3 gulbrun lera (L3) 0,05 0,35 matjord (L2) 0,35 gulbrun sand (L3) 0,05 0,4 matjord (L2) 0,4 gulbrun sand (L3) 0 0,05/0,1 grästorv (L1) 0,05/0,1 0,45 matjord (L2) 0,45 gulbrun sand (L3) 0,05 0,3/0,4 matjord (L2) 0,3/0,4 gulbrun sand (L3) 0,05 0,3 matjord (L2) 0,3 gulbrun lera (L3) 0,05 0,3 matjord (L2) 0,3 gulbrun lera (L3) 0,3 J 0,35 J 0,4 0,45 0,5 0,35/0,45 0,35 0,35 0,3 J 0,3 0,3 J 0,3 0,3

23 4 Bilaga 4. Anläggningstabell Y 3 Fornlämning eller område Id Relation schakt Typ Undersökt andel (%) Planform Storlek (m) Fyllning Profil Djup (m) Y3 A765 S25 Härd 50 Rund 0,4 Brun siltig sand Ojämn 0,03 Y3 A776 S25 Stolphål 0 Rund 0,12 Brun siltig sand med svarta fläckar Y3 A783 S25 Stolphål 50 Rund 0,13 Brun siltig sand Plan 0,03 Y3 A790 S25 Grop 50 Oval 0,5 0,35 Grå siltig sand med svarta fläckar Rundad 0,07 Y3 A802 S25 Stolphål 50 Rund 0,15 Mörk brun siltig sand Spetsig 0,1 Y3 A826 S25 Pinnhål 50 Rund 0,08 Brun siltig sand Rundad 0,03 Y3 A841 S26 Ränna 10 Oregelbunden 2 0,9 Mörk brun, sotig, siltig sand Spetsig 0,2 0,3 Y3 A857 S26 Stolphål 50 Rund 0,17 Brun siltig sand Rundad 0,02 Y3 A889 S28 Grop 40 Oregelbunden 0,8 0,4 Grå silt/lera Spetsig 0,15 Y3 A914 S28 Stolphål 0 Rund 0,25 Mörk brun till gul sand Y3 A923 S28 Stolphål 50 Rund 0,2 Mörk brun till gul sand Ojämn 0,03 Y3 A931 S28 Stolphål 0 Rund 0,1 Mörk brun till orange sand/silt Y3 A942 S28 Ränna 50 Oregelbunden 1,3 0,4 Mörk brun till gråbrun sand Ojämn 0,04 0,06 Y3 A963 S28 Stolphål 50 Rund 0,15 Grå/ljusgrå fin sand Rundad 0,08 Y3 A971 S28 Grop 0 Oregelbunden 0,7 0,3 Ljusgrå till gråbrun silt/finsand Y3 A987 S28 Grop 0 Rund 0,5 Ljusgrå silt Y3 A998 S28 Lagerrest 0 Oregelbunden 1 0,3 0,6 Grå siltig sand med bruna inslag Y3 A1024 S28 Dike 0 Avlång 2 0,45 Mörkbrun sand/fin sand med inslag av humös sand och mylla Y3 A1053 S28 Dike 0 Avlång 2 0,35 Mörk brun till gråbrun sand/silt Y3 A1067 S28 Stolphål 50 Rund 0,15 Grå till mörkbrun sand/silt Rundad 0,02 Y3 A1094 S31 Stolphål 50 Rund 0,2 Brungrå siltig sand, något lerig Rundad 0,13 Y3 A1140 S33 Grop 25 Rund 0,95 Brun siltig sand 0,43 Y3 A1187 S34 Grop/sotfläck 50 Oregelbunden 0,5 0,3 Grå till brun siltig sand Rundad 0,15 Y3 A1252 S35 edgrävning/ränna 20 Avlång 1,65 0,4 Brun siltig sand Ojämn 0,12 Y3 A1325 S37 Dike/n 0 Oregelbunden 2,5 2 Blågrå lera

24 5 Bilaga 5. Schakttabell Y 4 Fornlämning eller område Schakt Storlek (m 2 ) Lager (m) Schaktdjup (m) Anl Fynd Y Y Y Y Y Y ,25 gul lera (L3) 0,25 gråbrun lera (L3) 0,3 J 0,3 0,3 J 0,3 J 0,3 0,3

25 6 Bilaga 6. Anläggningstabell Y 4 Fornlämning eller område Id Relation schakt Typ Undersökt andel (%) Planform Storlek (m) Fyllning Profil Djup (m) Anmärkning Y4 A613 S19 Grop 50 Oval 0,32 0,23 Brun siltig sand Rundad 0,025 Y4 A633 S21 Ränna/dike 15 Avlång 7 0,9-1,2 Mörkbrun till grå mylla/sand med inslag av påförd lera Rundad 0,2 Y4 A672 S21 Grop 50 Oval 0,7 0,6 Grå lera Ojämn 0,05 0,1 Botten av nedgrävningen är ojämn, vilket kan tyda på att gropen har blivit grävd med spade. Y4 A687 S22 Stolphål 50 Rund 0,15 Brun till grå lera Ojämn 0,04

26 7 Bilaga 7. Schakttabell AU Fornlämning eller område Schakt Storlek (m2) Lager (m) Anl Fynd AU ,08 förna (L1) 0,08 0,45 brun siltig sand (L2) 0,45 rödbrun sand (L3) AU ,05 förna (L1) 0,05 0,35 brun siltig sand (L2) 0,35 rödbrun sand (L3) AU ,05 förna (L1) 0,05 0,25 brun siltig sand (L2) 0,25 ljusgul sand (L3) AU Västra delen: 0 0,05 förna (L1) 0,05 0,5 brun siltig sand (L2) 0,5 brun grusig sand (L3). Östra delen: 0 0,05 förna (L1) 0,05 0,2 brun siltig sand (L2) 0,2 rödbrun sand (L3) J AU ,05 förna (L1) 0,05 0,25 mörkbrun siltig sand (L2) 0,25 grusig grå till brun sand (L3) AU ,05 förna (L1); 0,05-0,35 brun siltig sand (L2) 0,35 ljus brun sand (L3) AU ,05 förna (L1) 0,05 0,2 brun siltig sand (L2) 0,2 ljus brun grusig sand (L3) AU ,05 förna (L1) 0,05 0,2 brun siltig sand (L2) 0,2 rödbrun grusig sand (L3) J AU ,05 förna (L1) 0,05 0,3 brun siltig sand (L2) 0,3 gulbrun sand (L3) AU ,05 förna (L1) 0,05 0,25 brun siltig sand (L2) 0,25 i norr gulaktig, i söder brunaktig, grusig sand (L3) AU ,05 förna (L1) 0,05 0,3 brun siltig sand (L2) 0,3 gulbrun sand (L3)

27 8 Bilaga 8. Tabell provgropar AU Fornlämning eller område Provgrop (id) Storlek (m) Lager (m) Djup (m) AU AU 2 0,7 0,7 0 0,05 torv (L1) 0,05 0,5 humös matjord, fin sand (L2) 0,5 gul silt/sand (L3) 0 0,05 torv (L1) 0,05 0,5 humös matjord, fin sand (L2) 0,5 ljusgrå silt (L3) 0,5 0,4

28 9 Bilaga 9. Anläggningstabell AU Fornlämning eller område Id Relation schakt Typ Undersökt andel (%) Planform Storlek (m) Fyllning Profil Djup (m) Anmärkning AU A1395 S45 Grop 50 Oval 0,55 0,35 Gråbrun siltig sand Rundad 0,07 AU A1396 S45 Stenformation 0 Rund 0,35 Bestående av 4 stenar, ca 0,1 0,2 m stora.

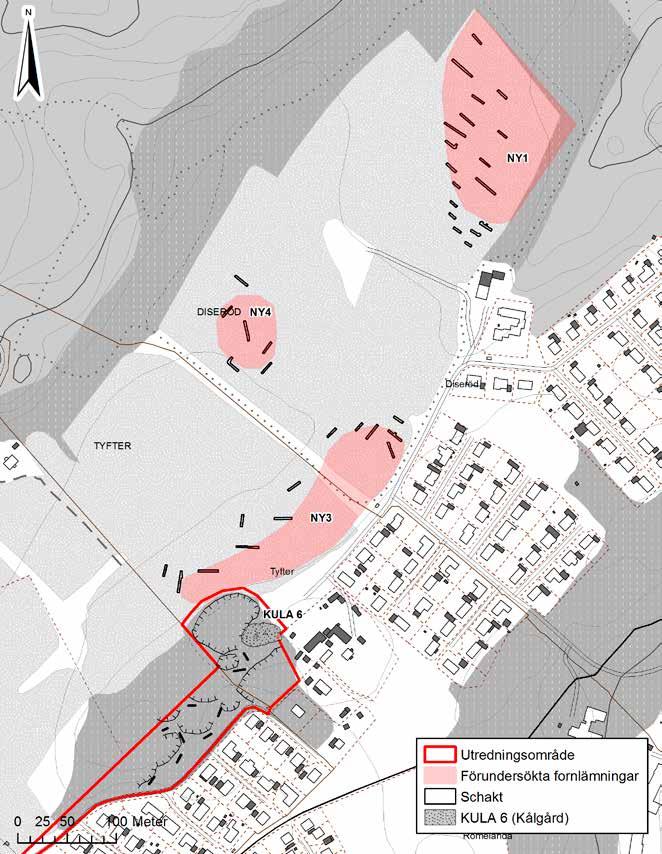

29 Bilaga 10. Plankarta med samtliga sökschakt markerade. Skala 1 :
