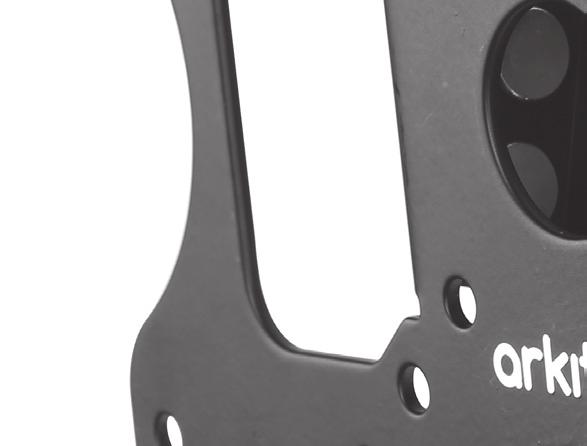

1 Tilt & Swivel TV Wall Mount ATVBTS14 Instruction Manual Tilt & Swivel TV Wall Mount Instruksjonsmanual TV-veggstativ som kan vippes og dreies Instruktionsbok Luta och vrid väggkonsol för TV Käyttöopas Kallistettava ja käännettävä TV:n seinäteline Brugervejledning Tv-ophæng med tilt og drejning GB NO SE FI DK

2

3 CUSTOMER HELPLINE (UK Customers Only) KUN KUNDER I STORBRITANNIA ENBART KUNDER I STORBRITANNIEN VAIN ISO-BRITANNIAN ASIAKKAILLE KUN FOR BRITISKE KUNDER NO SE FI DK Max. Max. Max. Max. Max. 20 kg Max loading capacity System for kabelføring Max. belastbarhet Maksimikuormakapasiteetti Maks. belastning 75 x 75 mm 200 x 100 mm VESA compliance VESA-overensstemmelse VESA kompatibel VESA-yhteensopivuus VESA Kompatibel 74 mm Distance to wall Avstand til vegg Avstånd till vägg Etäisyys seinästä Afstand til væg Smooth tilt Jevn vipp Smidig lutning Tasainen kallistus Fri tilt Smooth Swivel Jevn sving Smidig vridning Tasainen kääntyvyys Fri drejning 3

4 GB WARNING! READ THE FOLLOWING BEFORE STARTING INSTALLATION Assembly is required. Installation must be carried out by qualified personnel only. Incorrect assembly can result in severe personal injury and property damage. The supplied TV bracket is only for use on vertical walls constructed from solid brick, solid concrete, solid wood and solid wooden columns. It is the installers responsibility to verify that the wall will safely support the total load of the TV and the TV bracket. Never exceed the designated maximum TV load. Parts are heavy, take care when handling. For some steps 2 people are required for installation. Check the TV bracket frequently to ensure that it is safe and secure. Additional tools(not included) are required for the installation. Do not overtighten screws. Keep this instruction manual for future reference. SE VARNING! LÄS IGENOM FÖLJANDE INNAN INSTALLATIONEN STARTAS Montering krävs. Installationen måste utföras av kvalificerad personal. Felaktig montering kan resultera i allvarliga personskador och skador på egendom. Den medföljande TVkonsolen får endast användas på vertikala väggar av massivt tegel, massiv betong, massivt trä och massiva träpelare. Det är installatörens ansvar att kontrollera att väggen klara av att bära den totala belastningen av TV:n och TV-konsolen. Överskrid aldrig den angivna maximala TV-belastningen. Delar är tunga, var försiktig vid hanteringen För vissa steg krävs två personer för installationen. Kontrollera TV-konsolen regelbundet för att se till att den är säker. Ytterligare verktyg / ( medföljer inte) krävs för installationen. Dra inte åt skruvarna för hårt. Spara denna bruksanvisning för framtida referens. NO ADVARSEL! LES FØLGENDE FØR INSTALLASJONEN STARTES Montasje er påkrevet. Installasjonen må kun utføres av kvalifisert personale. Feilmontasje kan medføre alvorlig personskade og skade på eiendom. Den medfølgende TV-braketten må kun brukes på vertikale vegger laget av solid murstein, solid betong, solid tre og solide trestokker. Det er installatørens ansvar å garantere at veggen vil bære den samlede lasten av TV-apparatet og TV-braketten på en sikker måte. Overstig aldri den beregnede maksimale TV-belastningen. Delene er tunge utvis varsomhet under håndtering. Det kreves 2 personer under enkelte installasjonstrinn. Kontroller TV-braketten hyppig for å se etter at den er sikker og trygg. Tilleggsverktøy (medfølger ikke) kreves for installasjonen. Skruene må ikke strammes for mye. Ta vare på denne bruksanvisningen for fremtidig referanse. FI VAROITUS! LUE SEURAAVA ENNEN ASENNUKSEN ALOITTAMISTA Kokoonpano vaaditaan. Asennuksen saa suorittaa vain pätevä henkilö. Virheellinen kokoonpano voi johtaa vakaviin henkilö- ja omaisuusvahinkoihin. Toimitukseen kuuluva TV-kannake on tarkoitettu käytettäväksi vain pystysuorissa seinissä, jotka on tehty tiilestä, betonista, kiinteästä puusta ja kiinteistä puupylväistä. On asentajan vastuulla varmistaa, että seinä tarjoaa riittävän tuen koko TV:n ja TV-kiinnikkeen kuormalle. Älä koskaan ylitä suunniteltua TV:n maksimikuormaa. Osat ovat painavia. Ole varovainen käsitellessäsi niitä. Joihinkin asennusvaiheisiin tarvitaan kaksi henkilöä. Tarkista TV-kannatin säännöllisesti varmistaaksesi, että se on turvallisesti kiinni. Asennukseen tarvitaan lisätyökaluja (eivät kuulu toimitukseen). Älä kiristä ruuveja liikaa. Säilytä tämä käyttöopas tulevaa tarvetta varten. 4

5 DK ADVARSEL! LÆS FØLGENDE FØR DU BEGYNDER MONTERINGEN Samling er påkrævet. Monteringen skal udføres af autoriserede serviceteknikere. Forkert samling kan resultere i alvorlig personskade og ejendomsskade. De medfølgende tv-beslag er kun beregnet til lodrette vægge, som er bygget af enten solide mursten, solid beton, massivt træ eller solide træsøjler. Det er montørens ansvar at kontrollere, at muren sikkert kan bære den samlede vægt af tv og tv-vægbeslag. Overgå aldrig fjernsynets udpegede maksimalvægt. Delene er tunge. Vær venligst forsigtig når du håndter dem. I nogle af trinene er det nødvendigt at 2 personer udfører dem. Kontroller tv-vægbeslaget regelmæssigt for, at sikre at det sidder sikkert. Monteringen kræver yderligere værktøjer, som ikke følger med denne enhed. Undgå, at overspænde skruerne. Gem venligst denne brugervejledning til senere brug. 5

6 Instruction Manual A x 4 B x 4 C x 4 D x 4 E x 4 M4 8 M4 12 M4 25 M5 12 M5 25 F x 4 G x 4 H x 4 I x 4 J x 4 M6 12 M6 25 Ø Ø5 Ø6 K x 3 L x 3 M x 3 N x 1 O x 3 P x 1 If items are missing, or damaged contact Partmaster on (UK customers only). 6

7 2 people are required to lift the unit during assembly. GB Det kreves to personer for å løfte denne enheten under montering. Det krävs 2 personer för att lyfta enheten under monteringen. Laitteen nostamiseen kokoonpanovaiheessa tarvitaan kaksi henkilöä. Det kræver 2 personer, at løfte enheden under samlingen. NO SE FI DK 7

8 1 N 2 ø10.5mm 58mm ø3mm 50mm L 8

9 3 L M O K M O K 9

10 4 A D G B E C F I J H GB NO SE FI DK Use spacers provided for mounting TV s with curved / recessed backs, recessed mounting holes, or to allow access to A/V inputs. Bruk medfølgende mellomskiver ved montering av TV-apparater med kurvet bakpanel, senkede monteringshull og/eller for å komme til AV-kontakter. Använd brickor som medföljer för montering av TV-apparater med svängda/infällda baksidor, infällda monteringshål eller för att möjliggöra A/V inmatning. Käytä toimitukseen kuuluvia välilevyjä kaareva/syvennys-taustaisen TV:n kiinnittämiseen, syvennyksissä sijaitseviin ruuvinreikiin tai jättääksesi tilaa A/V-tuloille. Brug mellemstykker, der er egnet til tv-vægbeslag, som enten har buede/forsænket sider, indbygget huller, eller som på anden måde giver adgang til A/V stikkene. 5 P 10

11

12 DSG Retail Ltd. (co. no ) Maylands Avenue, Hemel Hempstead, Herts., HP2 7TG, UK IB-ATVBTS V1
