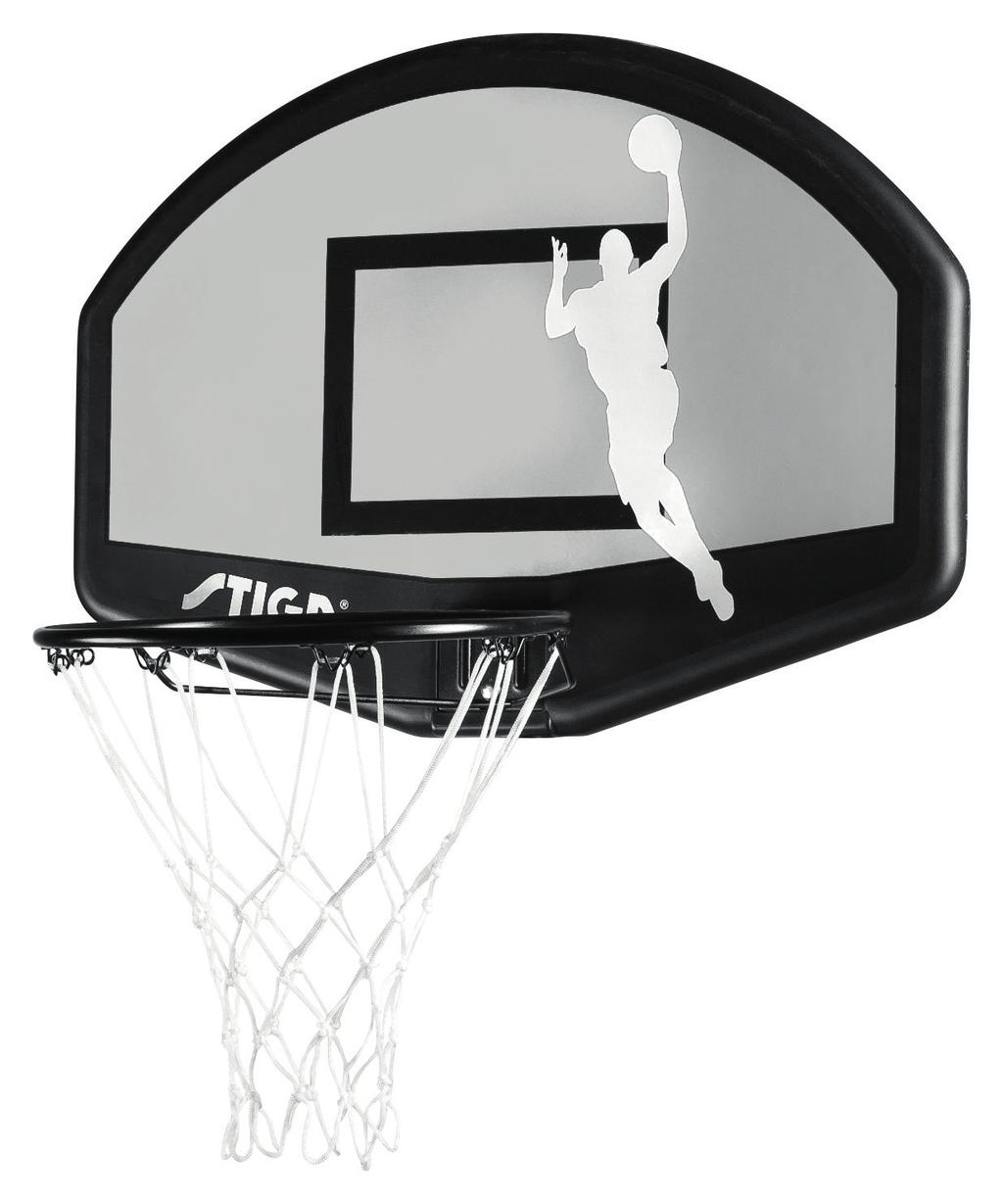

1 GB ASSEMBLY INSTRUCTION MANUAL SE MONTERINGSANVISNING SLAM 30 HOOP ART. NO

2 GB ENGLISH OWNER S MANUAL 1. Read this manual carefully before starting assembly. Read each step completely before beginning each step. 2. Some smaller parts may be shipped inside larger parts. Check inside all parts and cartons before assembling or ordering parts. 3. Leave bolts slightly loose until you are instructed to tighten them. 4. To make assembly as easy as possible, place all parts of the trainer in a cleared area and remove the packaging material. Organize all parts as per parts identifier in the assembly manual. Do not dispose of the packing material until assembly is completed. 5. Take time to correctly orientate parts exactly as per each assembly diagram. 6. Save this instruction in the event that the manufacturer has to be contacted for replacement parts. WARNING! FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS INJURY AND/OR PROPERTY DAMAGE Not suitable for children under 7 years. Contains small parts and long cord. Strangulation hazard, keep young children away from netting. Check that all parts are included before assembly. If any breakage is found on the product, please stop assembling or disassembling it. Check the product before each use. Make sure fittings are tightened. Never play on damaged equipment. During play, keep your face and mouth away from the backboard, rim and net. If your teeth or face come into contact with the rim and net, serious Injury can occur. Do not climb, jump, hang, sit or lean on the product. This product is not designed to support a player hanging from the rim. Do not hang anything off the rim or backboard and do not use the system to lift or hoist anything. Regularly check metal parts for rust. BEFORE ASSEMBLY Locate the desired position for the backboard on the wall. Locate an area away from windows and obstructions. The wall surface should be flat and ideally be brick or of a smooth, sound rendering. Undulating, uneven or porous surfaces are not suitable for this installation. If in doubt consult a qualified builder for advice. Normal playing height is 3.04 metres (10ft) from the top edge of the rim to the playing surface. For younger players a lower playing height is recommended. 2

3 SVENSKA SE ÄGARMANUAL 1. Läs manualen noggrant innan montering. Fullfölj varje steg innan du påbörjar ett nytt. 2. Mindre delar kan fraktas inuti större delar. Vänligen kontrollera alla delar innan montering eller beställning av reservdelar. 3. Lämna skruvarna något lösa tills du uppmanas dra åt dem. 4. För enklast montering, placera alla delar på en öppen och ren yta. 5. Ta dig tid att organisera vilka delar som hör till vilket steg i manualen. 6. Spara manualen för framtida syfte. VARNING! AVVIKELSER FRÅN NEDANSTÅENDE SÄKERHETSFÖRESKRIFTER KAN LEDA TILL ALLVARLIGA SKADOR OCH/ELLER EGENDOMFÖRSTÖRELSE. Varning! Ej lämplig för barn under 7 år. Innehåller små delar och långt snöre. Strypningsrisk, håll mindre barn borta ifrån nätet. Kontrollera att alla delar finns med innan montering. Om någon del är trasig på produkten, avbryt monteringen. Kontrollera produkten varje gång innan användning. Kontrollera att skruvar och muttrar är åtdragna. Spela aldrig om produkten är trasig. Håll ansikte och mun borta från backboard, ring och nät under pågående spel. Om dina tänder eller ditt ansikte kommer i kontakt med ring och nät kan allvarlig skada uppstå. Klättra, hoppa, häng, sitt och luta dig inte på produkten. Denna produkt är inte lämpad för att spelare hänger på korgen. Häng ej föremål på korgen eller ställningens backboard och använd inte ställningen för att lyfta eller häva upp föremål. Kontrollera regelbundet efter rost på metalldelar. INNAN MONTERING Välj ut önskad position för backboarden på väggen. Välj en plats utan fönster och hinder. Väggytan bör vara platt och i tegel eller annat hårt, slätt material. Ojämna och porösa ytor är ej lämpliga för att fästa backboarden. Är du osäker, kontakta professionell hjälp för råd. Normal spelhöjd är 3.04 m från övre kant på korgen ner till marken. För yngre spelare rekommenderas en lägre spelhöjd. 3

4 CONTENT / INNEHÅLL Pos. PC(S) / / Fig. ANTAL Description Benämning P1 1 Backboard Backboard P2 1 Rim Korg P3 2 Wall bracket Väggfäste 4 Bolts Bultar H2 4 Wall anchor Plugg 4 Spring Washer Fjäderbricka H4 4 Washers Bricka P1 P2 P3 H2 H4 4

5 STEP 1 / STEG 1 ENGLISH NET AND RIM ASSEMBLY 1. Take the loops at the top edge of the net. Hook one loop over and around center of one rim hook. Pull loop down to secure loop within the rim hook. Repeat for remaining net loops. SVENSKA FÄST NÄTET I KORGEN 1. Ta öglorna i den övre kanten på nätet. Haka i en ögla över och runt mitten på en korgkrok. Dra öglan neråt för att säkra fast öglan på kroken. Upprepa med resten av öglorna. A B *Details of the illustration may differ from reality/*detaljer i illustrationen kan skilja sig från verkligheten 5

6 STEP 2 / STEG 2 P1 P2 H4 H4 H2 H2 ENGLISH 1. Place the rim (P2) against the wall in the desired position. Check for squareness with a spirit level. Mark the two hole positions through the bracket with a marker pen. 2. See illustration on page 5: A) If you have a solid wood wall. Drill the two holes with a 5,5mm drill bit. B) If you have a brick or concrete wall. Drill the two holes with a 12mm drill bit. Insert the wall anchors (H2). 3. Attach the backboard (P1) and rim (P2) onto the wall and secure into position using the Bolt (), washers (H4) and spring washer () on both holes. SVENSKA 1. Placera korgen (P2) mot väggen där du vill att den ska sitta. Mät med vattenpass för att kontrollera att korgen fästs rakt. Markera var skruvarna ska sitta med en penna genom de två hålen. 2. Se illustration på sida 5: A) Om du har en trävägg. Borra de två hålen med en 5,5mm borr. B) Om du har en tegel eller betongvägg. Borra de två hålen med en 12mm borr. Sätt in pluggen (H2) i väggen. 3. Fäst backboard (P1) och korg (P2) med hjälp av bult (), brickor (H4) och fjäderbrickor () på båda hål. 6

7 STEP 3 / STEG 3 P1 P5 P5 H4 H2 P2 AA ENGLISH 1. Position the wall brackets (P5) on either side of the backboard and mark the hole positions through the bracket with a marker pen. 2. See illustration on page 5: A) If you have a solid wood wall. Drill the two holes with a 5,5mm drill bit. B) If you have a brick or concrete wall. Drill the two holes with a 12mm drill bit. Insert the wall anchors (H2). 3. Attach the wall brackets (P5) to the backboard and onto the wall with 2 Bolts (), 2 washers (H4) and 2 spring washers (). 4. Tighten all bolts. SVENSKA 1. Placera väggfästen (P5) på var sida om backboarden och markera var skruvarna ska sitta med en penna genom de två hålen. 2. Se illustration på sida 5: A) Om du har en trävägg. Borra de två hålen med en 5,5mm borr. B) Om du har en tegel eller betongvägg. Borra de två hålen med en 12mm borr. Sätt in pluggen (H2) i väggen. 3. Fäst väggfästen (P5) mot backboarden och väggen med 2 bultar (), 2 brickor (H4) och 2 fjäderbrickor (). 4. Dra åt alla bultar. 7

8 HUVUDKONTOR/HEAD OFFICE STIGA SPORTS AB Box ESKILSTUNA, SWEDEN Phone Fax DENMARK AUSTRIA NORWAY FRANCE FINLAND GERMANY If you need to contact the distributor in your country, visit our website and go to the link DISTRIBUTORS, where you can find detailed contact information. On the webpage you will also find the STIGA Games assortment and manuals for download A05 / Copyright STIGA Sports AB. We accept no liability for typographical errors, and reserve the right to make changes in terms of materials and design.
