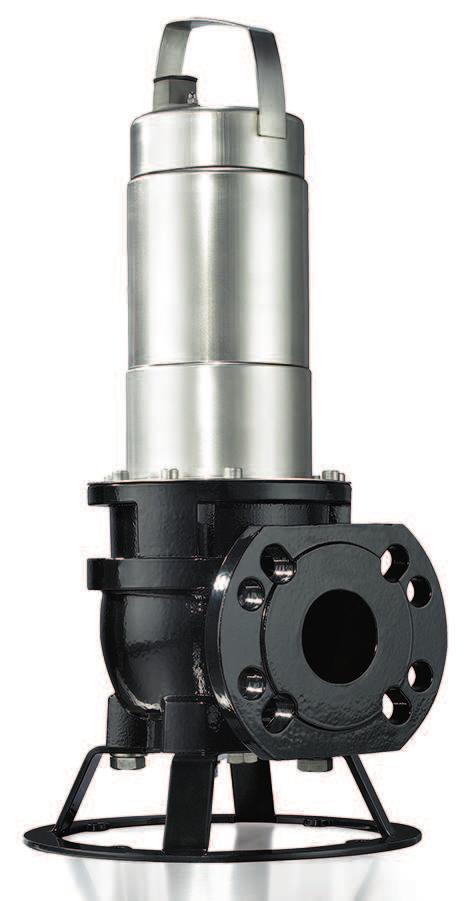

1 Pioneering for You Wilo-Rexa FIT Monterings- och skötselanvisning Ed.04/

2

3 Innehållsförteckning 1 Allmän information Om denna skötselanvisning Upphovsrätt Förbehåll för ändringar Garanti Säkerhet Märkning av säkerhetsföreskrifter Personalkompetens Arbeten på elsystemet Övervakningsanordningar Användning i hälsofarliga media Transport Monterings-/demonteringsarbeten Under drift Underhållsarbeten Drivmedel Driftanariges anar Användning Avsedd användning Icke ändamålsenlig användning Produktbeskrivning Konstruktion Övervakningsanordningar Driftsätt Drift med frekvensomvandlare Drift i explosiv atmosfär Tekniska data Typnyckel Leveransomfattning Tillbehör Transport och lagring Leverans Transport Lagring Installation och elektrisk anslutning Personalkompetens Uppställningssätt Driftanariges anar Montering Elektrisk anslutning Idrifttagning Personalkompetens Monterings- och skötselanvisning Wilo-Rexa FIT 3

4 7.2 Driftanariges anar Kontroll av rotationsriktning (endast trefasmotorer) Före inkoppling Till- och frånslagning Under drift Urdrifttagning/demontering Personalkompetens Driftanariges anar Urdrifttagning Demontering Underhåll Personalkompetens Driftanariges anar Drivmedel Underhållsintervall Underhållsåtgärder Problem, orsaker och åtgärder Reservdelar Sluthantering Oljor och smörjmedel Skyddskläder Information om insamling av använda el- eller elektronikprodukter WILO SE

5 Allmän information 1 Allmän information 1.1 Om denna skötselanvisning Otillåten reparation Bristfälligt underlag Kemisk, elektrisk eller elektrokemisk påverkan Monterings- och skötselanvisningen är en permanent Slitage del av produkten. Läs den här anvisningen före alla åtgärder och se till att den alltid finns till hands. Att dessa anvisningar följs noggrant är en förutsättning för kor- 2 Säkerhet rekt användning och hantering av produkten. Observe- Detta kapitel innehåller grundläggande anvisningar som ra alla uppgifter och märkningar på pumpen. måste beaktas under alla faser. Om denna monterings- Språket i originalbruksanvisningen är tyska. Alla andra och skötselanvisning inte följs kan det leda till skador språk i denna anvisning är översättningar av originalet. på person, miljön eller produkten och att alla skadeståndsanspråk ogiltigförklaras. Att inte följa monte- 1.2 Upphovsrätt rings- och skötselanvisningen kan leda till följande Upphovsrätten för denna monterings- och skötselan- problem: visning tillhör tillverkaren. Innehållet får varken kopie- Personskador på grund av elektriska, mekaniska eller ras, spridas eller användas av obehöriga av konkurrens- bakteriologiska orsaker samt elektromagnetiska fält skäl. 1.3 Miljöskador på grund av läckage av farliga ämnen Maskinskador Förbehåll för ändringar Fel i viktiga produktfunktioner Tillverkaren förbehåller sig rätten att göra tekniska Observera även anvisningarna och säkerhetsföre- ändringar på produkten eller komponenterna. Illustra- skrifterna i efterföljande kapitel! tionerna kan avvika från originalet och är endast avsedda som exempel. 1.4 Garanti Vid frågor om garantin och garantitiden gäller uppgifterna i våra aktuella Allmänna affärillkor. De hittar du på: Eventuella avvikelser från detta ska anges skriftligen i kontraktet och sedan prioriteras. 2.1 Märkning av säkerhetsföreskrifter I denna monterings- och skötselanvisning finns säkerhetsföreskrifter som varnar för maskin- och personskador. Dessa säkerhetsföreskrifter visas på olika sätt: Säkerhetsföreskrifter för personskador börjar med en varningstext, har en motarande symbol framför sig och markeras grått. Om följande punkter uppfylls, förpliktigar sig tillverka- FARA Farans typ och källa! ren att åtgärda alla kvalitativa eller konstruktiva brister: Farans inverkan och anvisningar för att undvika den. Anspråk på garantin Bristerna har meddelats skriftligen till tillverkaren inom garantitiden. Användning har skett enligt ändamålsenlig användning. Säkerhetsföreskrifter för maskinskador börjar med en varningstext och visas utan symbol. Alla övervakningsanordningar har anslutits och kontrollerats före idrifttagning. Anarsfrihet Med en anarsfrihet avsägs anar för personskador, OBSERVERA Farans typ och källa! Inverkan eller information. maskinskador och ekonomiska skador. Detta sker om en eller flera av följande punkter stämmer: Otillräcklig dimensionering på grund av bristfälliga eller Varningstext FARA! felaktiga uppgifter från den driftanarige eller upp- Kan leda till allvarliga skador eller livsfara om anvisning- dragsgivaren arna inte följs! Monterings- och skötselanvisningen har inte följts! Icke ändamålsenlig användning Kan leda till (allvarliga) skador om anvisningarna inte Felaktig lagring och transport följs! Felaktig installation eller demontering Bristfälligt underhåll Monterings- och skötselanvisning Wilo-Rexa FIT 5

6 Säkerhet Vara informerad om lokala olycksförebyggande före- OBSERVERA! skrifter. Kan leda till maskinskador och möjligen ett totalhaveri Ha läst och förstått monterings- och skötselanvisning- om anvisningarna inte följs. en. NOTERA! Praktiska anvisningar om hantering av produkten Personalen måste ha följande kvalifikationer: Elektriska arbeten: de elektriska arbetena måste utfö- Symboler ras av en kvalificerad elektriker (enligt EN ). I denna anvisning används följande symboler: Monterings-/demonteringsarbeten: den kvalificerade Fara för elektrisk spänning elektrikern måste vara utbildad i att hantera de verktyg och fästmaterial som behövs för underlaget. Risk för bakteriell infektion Underhållsarbeten: Den kvalificerade elektrikern måste känna till den använda utrustningen och hur den ska Fara för explosion hanteras. Vidare måste elektrikern ha grundläggande kunskaper om maskinbygge. Allmän varningssymbol Definition kvalificerad elektriker En kvalificerad elektriker är en person med lämplig tek- Risk för klämskador nisk utbildning, kännedom och erfarenhet som kan känna igen och undvika faror vid elektricitet. Risk för skärsår Varning för heta ytor 2.3 Arbeten på elsystemet De elektriska arbetena måste genomföras av en kvalificerad elektriker. Varning för högt tryck För anslutningen till elnätet måste lokala föreskrifter samt anvisningar från det lokala elförsörjningsbolaget Varning för ävande last iakttas. Koppla loss produkten från strömförsörjningen före alla Personlig skyddsutrustning: Använd skyddshjälm arbeten och säkra den mot obehörig återinkoppling. Personalen måste informeras om att den elektriska an- Personlig skyddsutrustning: Använd fotskydd slutningen ska genomföras och att det är möjligt att produkten frånslås. Personlig skyddsutrustning: Använd handskydd Tekniska data i denna monterings- och skötselanvisning samt på typskylten måste beaktas. Personlig skyddsutrustning: Använd munskydd Jorda produkten. Vid anslutning till elektriska manöverpaneler måste till- Personlig skyddsutrustning: Använd skyddsglasögon verkarens föreskrifter beaktas. Vid anslutning till elektroniska startkontroller (t.ex Förbjudet att arbeta ensam! En andra person måste mjukstart eller frekvensomvandlare) måste föreskrif- finnas på plats. terna för elektromagnetisk tolerans beaktas. Vid behov Praktisk anvisning måste speciella åtgärder (t.ex. avskärmad kabel, filter o.) övervägas. Byt defekta elkablar omgående. Kontakta Wilos kund- Textmarkeringar tjänst. Krav 1. Arbetssteg/uppräkning Hänvisning/anvisning Resultat Övervakningsanordningar Följande övervakningsanordningar måste tillhandahållas på platsen: Personalkompetens Personalen måste: 6 WILO SE

7 Säkerhet Ledningsskyddsbrytare Ledningsskyddsbrytarens storlek beror på pumpens märkström. Kopplingskarakteristiken ska motara grupp B och C. Beakta lokala föreskrifter. Motorskyddsbrytare Ordna en motorskyddsbrytare på platsen för produkter utan stickkontakt! Minimikravet är ett termiskt relä/en motorskyddsbrytare med temperaturkompensering, differentialutlösning och återinkopplingsspärr enligt lokala föreskrifter. Vid känsliga elnät rekommenderas ytterligare skyddsanordningar på platsen (t.ex. överspännings-, underspännings- eller fasavbrottsrelä o.). Jordfelsbrytare med en utlösningsström (RCD) Följ föreskrifterna från det lokala elförsörjningsbolaget! Vi rekommenderar att en jordfelsbrytare med en utlösningsström används. Säkra anslutningen med en jordfelsbrytare med en utlösningsström (RCD) om människor kan komma i kontakt med produkten och ledande vätskor. 2.5 Användning i hälsofarliga media Vid användning av produkten i hälsofarliga media finns det risk för bakteriell infektion! Produkten måste rengöras och desinficeras grundligt efter demontering och före fortsatt användning. Den driftanariga måste säkerställa följande punkter: Vid rengöring av produkten ska följande skyddsutrustning finnas tillgänglig och användas: Slutna skyddsglasögon Munskydd Skyddshandskar Alla personer har informerats om mediet, korrekt hantering och därtill hörande risker! 2.6 Transport Följande skyddsutrustning måste användas: Säkerhetsskor Skyddshjälm (för användning av lyftdon) Vid transport av produkten måste man alltid ta tag i handtagen. Dra aldrig i elkabeln! Använd endast lyfthjälpmedel som är rekommenderade och tillåtna enligt lag. Välj lyfthjälpmedel efter aktuella förutsättningar (väderlek, lyftpunkt, last o.s.v.). Fäst alltid lyfthjälpmedlet på lyftpunkterna (handtag eller lyftöglor). Se till att lyftdonet står stabilt under användning. Vid användning av lyftdon måste man vid behov ta hjälp av en andra person (t.ex. vid dålig sikt). Det är inte tillåtet att uppehålla sig under hängande last. För inte lasten över arbetsplatser där det finns personer. 2.7 Monterings-/demonteringsarbeten Använd följande skyddsutrustning: Säkerhetsskor Säkerhetshandskar mot skärsår Skyddshjälm (för användning av lyftdon) Håll de lagar och föreskrifter för arbetssäkerhet och förebyggande av olyckor som gäller på uppställningsplatsen. Koppla loss produkten från strömförsörjningen och säkra den mot obehörig återinkoppling. Alla roterande delar måste stå stilla. Se till att det finns tillräcklig ventilation i stängda utrymmen. Vid arbeten i schakt och i stängda utrymmen måste en medhjälpare vara närvarande som säkerhetsåtgärd. Om det finns risk att giftiga eller kvävande gaser samlas måste nödvändiga åtgärder vidtas omedelbart! Rengör produkten noggrant. Produkter som används i hälsofarliga media måste desinficeras! Se alltid till att det inte finns någon explosionsrisk vid etsarbeten eller arbeten med elektriska apparater. 2.8 Under drift Använd följande skyddsutrustning: Säkerhetsskor Hörselskydd (enligt uppsatta arbetsregler) Ingen får vistas i produktens arbetsområde. Ingen får vistas i arbetsområdet under drift. Operatören måste omedelbart anmäla problem eller avvikelser till arbetsledningen. Om fel som utgör säkerhetsrisker uppstår måste operatören omedelbart genomföra ett frånslag: Fel på säkerhets- och övervakningsanordningarna Skador på husdelar Skador på elektriska anordningar Ta aldrig i sugstutsen. De roterande delarna kan klämma fast eller kapa kroppsdelar. Om motorn byts under drift kan motorhuset vara över 40 C varmt. Öppna alla avstängningsspjäll i rörledningen på sugoch trycksidan. Säkerställ minsta tillåtna vattenövertäckning med ett torrkörningsskydd. Under normala driftförhållanden har produkten en ljudnivå på under 85 db(a). Den faktiska ljudnivån är dock beroende av flera faktorer: Monterings- och skötselanvisning Wilo-Rexa FIT 7

8 Användning Installationsdjup 2.11 Driftanariges anar Tillhandahåll monterings- och skötselanvisningen på Installation det språk personalen talar. Montering av tillbehör och rörledning Se till att personalen har nödvändig utbildning för de Driftspunkt aktuella arbetena. Nedsänkningsdjup Tillhandahåll nödvändig skyddsutrustning och se till att Om produkten kör under de tillåtna driftförhållandena personalen använder den. måste den driftanarige mäta ljudnivån. Fr.o.m. en Håll säkerhets- och anvisningsskyltar på produkten i ljudnivå på 85 db(a) måste hörselskydd användas, och läsbart skick. en anteckning ska finnas i arbetsreglerna! Informera personalen om anläggningens funktion. 2.9 Underhållsarbeten Uteslut risker till följd av elektrisk ström. Använd följande skyddsutrustning: Utrusta farliga komponenter på anläggningen med ett Slutna skyddsglasögon beröringsskydd. Säkerhetsskor Markera och säkra arbetsområdet. Säkerhetshandskar mot skärsår Definiera hur arbetet ska fördelas mellan personalen för Genomför alltid underhållsarbeten utanför driftutrym- ett säkert arbetsförlopp. met/uppställningsplatsen. Barn och personer under 16 år eller med begränsad fy- Genomför endast underhållsarbeten som beskrivs i sisk, sensorisk eller mental förmåga får inte hantera denna monterings- och skötselanvisning. produkten! Personer under 18 år måste hållas under Endast originaldelar från tillverkaren får användas vid uppsikt av en fackman! underhåll och reparation. Vid användning av delar som inte är originaldelar har tillverkaren inte något anar för följderna. Om media och drivmedel läcker måste det fångas upp direkt och hanteras enligt lokala riktlinjer. 3 Användning 3.1 Avsedd användning Dränksäkra pumpar är avsedda för pumpning av: Förvara verktyg på avsedd plats. Avloppatten med fekalier (enligt EN ) Efter att arbetena avslutats ska säkerhets- och över- Spillvatten (med små mängder sand och grus) vakningsanordningarna sättas tillbaka och kontrolleras Media med torrsubstanser till max. 8 % avseende funktion. Byte av drivmedel Vid defekt kan ett tryck på flera bar uppstå i motorn! 3.2 Icke ändamålsenlig användning skruvpluggarna öppnas oförsiktigt kan de slungas ut FARA Explosion genom pumpning av explosiva medier! med hög hastighet! För att undvika personskador ska Pumpning av lättantändliga och explosiva media följande anvisningar följas: (bensin, fotogen o.) i dess rena form är stängt för- Detta tryck slipper ut när skruvpluggarna öppnas. Om Håll föreskriven ordningsföljd för arbetsstegen. bjudet. Livsfara p.g.a. explosionsrisk! Pumparna är Vrid ut skruvpluggarna långsamt och vrid aldrig ut dem inte konstruerade för sådana medier. helt. Sluta skruva så snart trycket slipper ut (ett pipande eller fräsande ljud hörs).! Om trycket slipper ut kan även varmt drivmedel spruta ut. Det kan leda till brännskador! För att undvika skador ska man låta motorn alna till omgivningstemperatur innan arbeten påbörjas! Skruva ur skruvpluggen helt när trycket släppts ut helt FARA Fara på grund av hälsofarliga media! Om pumpen används i hälsofarliga media måste pumpen dekontamineras efter demontering och före alla kommande arbeten! Livsfara! Observera anvisningarna i arbetsreglerna! Den driftanarige Drivmedel måste se till att personalen har fått tillgång till och Motorn är fylld med vitolja i tätningskammaren. Vid de har läst arbetsreglerna! regelbundna underhållsarbetena måste drivmedlet bytas och hanteras enligt lokala riktlinjer. 8 WILO SE

9 Produktbeskrivning De dränksäkra pumparna får inte användas för pump- vande mediet. Värmen avges direkt till mediet via mo- ning av: torhuset. Motorn kan lyftas upp ur nedsänkt läge under Tappvatten drift. Medier som innehåller hårda beståndsdelar (t.ex. sten, På enfasmotorer är driftskondensatorn integrerad i mo- trä, metall, sand o.s.v.) torn. Anslutningskabeln finns att få i följande utföran- Medier med stora mängder slipande partiklar (t.ex. den: sand, grus). Enfasutförande: Avsedd användning innebär också att alla instruktioner Med jordad kontakt i denna anvisning ska följas. All användning som avviker Med jordad kontakt och tillbyggd flottörbrytare från detta räknas som felaktig användning. Trefasutförande: Med fri kabelände 4 Produktbeskrivning 4.1 Konstruktion Med CEE-stickkontakt och tillbyggd flottörbrytare Tätning Tätningen mot mediet och motorrummet sker med två Dränkbar motorpump för avloppatten som över- mekaniska tätningar. Tätningskammaren mellan de ämningsbart blockaggregat för intermittent drift i våt mekaniska tätningarna är fylld med medicinsk vitolja. installation Material Pumphus: EN-GJL-250 Pumphjul: EN-GJL Motorhus: Axel: Tätning på motorsidan: C/MgSiO4 Tätning på mediesidan: SiC/SiC 6 Statisk tätning: NBR Monterade tillbehör Flottörbrytare I utförande A är pumpen utrustade med en flottörbrytare. Genom flottörbrytaren är det möjligt att automatiskt koppla till och från pumpen beroende på vat- Fig. 1: Översikt tennivån. 1 Handtag/lyftpunkt 2 Motor 3 Tätningshus 4 Tryckanslutning fasmotorer. Stickkontakten är dimensionerad för an- 5 Sugstuts vändning i vanliga jordade eller CEE-uttag och är inte 6 Hydraulhus inte överämningssäker. 7 Elledning Stickkontakt I utförandena P och A har en jordad kontakt monterats på enfasmotorer och en CEE-stickkontakt på tre- 4.2 Övervakningsanordningar Hydraulik Övervakning av motorlindning Hydraulik med friströmshjul och horisontell flänsanslut- Den termiska motorövervakningen skyddar motorlind- ning på trycksidan. ningen mot överhettning. Som standard monteras en Hydrauliken är inte självsugande, d.v.s. mediet måste temperaturbegränsning med bimetallsensor. rinna in av sig självt eller med inloppstryck. Den termiska motorövervakningen på enfasmotorn är självkopplande. Dvs. motorn slås från vid överhettning Motor och slås sedan på automatiskt igen när den har alnat. Motorerna som används är ytkylda motorer i enfas- eller trefasutförande. Kylningen sker genom det omgi- Monterings- och skötselanvisning Wilo-Rexa FIT 9

10 Produktbeskrivning Vid trefasmotor måste den termiska motorövervakningen i automatikskåpet eller stickkontakten vara ansluten. Övervakning av tätningskammare Tätningskammaren kan utrustas med en extern stavelektrod. Elektroden registrerar när media tränger in genom den mekaniska tätningen på mediesidan. Via pumpstyrningen kan därmed ett larm utlösas eller pumpen frånslås. 4.3 Driftsätt Driftsätt S1: Konstant drift Pumpen kan arbeta kontinuerligt vid nominell last, utan att den max. tillåtna temperaturen överskrids. Driftsätt S2: Korttidsdrift Max. driftstid anges i minuter, t.ex. S2-15. Pausen måste vara så länge att maskintemperaturen inte längre avviker mer än 2 K från köldmediets temperatur. Driftsätt S3: Intermittent drift Detta driftsätt beskriver ett kopplingsspel i förhållande till driftstid och stilleståndstid. Det angivna värdet (t.ex. S3 25 %) avser driftstiden. Kopplingsspelet tar 10 min. Anges två värden (t.ex. S3 25 %/120 s), avser det första värdet driftstiden. Det andra värdet anger maxtiden för kopplingsspelet. 4.4 Drift med frekvensomvandlare Drift på frekvensomvandlaren är inte tillåtet. 4.5 Drift i explosiv atmosfär Drift i explosiv atmosfär är inte tillåtet. 4.6 Tekniska data Allmänt Nätanslutning [U/f] se typskylten Effektförbrukning [P 1 ] se typskylten Motormärkeffekt [P 2 ] se typskylten Max. uppfordringshöjd se typskylten [H] Max. pumpflöde [Q] se typskylten Tillslagstyp [AT] se typskylten Medietemperatur [t] 3 40 C Kapslingsklass IP68 Isolationsklass [Cl.] F Varvtal [n] se typskylten Max. brytfrekvens 30/h Max. nedsänkningsdjup se typskylten [8] Kabellängd (standardutförande) 10 m Explosionsskydd - Driftsätt Nedsänkt [OTs] S1 Ej nedsänkt [OTe] S2-15, S3 10 %* Tryckanslutning FIT V05... DN 50, PN 10 FIT V06... DN 65/80, PN 10 FIT V08... DN 80/100, PN 10 FIT V10... DN 100, PN 10 Sugstuts FIT V05... DN 50, PN 10 FIT V06... DN 65, PN 10 FIT V08... DN 80, PN 10 FIT V10... DN 100, PN 10 * Driftsätt S3 25 % är tillåtet om den nödvändiga kylningen av motorn säkerställs före omstart! För att säkerställa den nödvändiga kylningen måste motorn vara helt nedsänkt i minst 1 min! 4.7 Typnyckel Exempel: Wilo-Rexa FIT V06DA-110/EAD1-2-T P FIT Serie V Pumphjul = friströmshjul 06 Nominell diameter för tryckanslutningen Hydraulikutförande: D D = sugsidan borrad enligt DIN N = sugsidan borrad enligt ANSI A Materialutförande hydraulik: standard 110 Hydraulbestämning E Motorutförande: ytkyld motor A Materialutförande motor: standard D Tätning: två mekaniska tätningar 1 IE-energieffektivitetsklass (enligt IEC ) - Utan Ex-godkännande 2 Poltal T Utförande nätanslutning: M = 1~, T = 3~ 001 /10 = märkeffekt P 2 i kw 5 10 WILO SE

11 Transport och lagring Exempel: Wilo-Rexa FIT V06DA-110/EAD1-2-T P 5 Frekvens nätanslutning: 5 = 50 Hz, 6 = 60 Hz 40 Nyckel för dimensioneringsspänning Elektrisk tilläggsutrustning: P O = med fri kabelände A = med flottörbrytare och stickkontakt Huvud- och fotskador på grund av felaktig skyddsutrustning! Under arbetet finns det risk för (allvarliga) skador. Använd följande skyddsutrustning: Säkerhetsskor Om lyftdon används måste även skyddshjälm P = med stickkontakt 4.8 användas! Leveransomfattning Pump med 10 m kabel Enfasutförande med OBS Använd tekniskt felfria lyftdon! Jordad kontakt Använd tekniskt felfria lyftdon för att lyfta, sänka Flottörbrytare och jordad kontakt och transportera pumpen. Se till att pumpen inte Trefasutförande med Fri kabelände Flottörbrytare och CEE-kontakt hamnar snett och fastnar vid lyftning och sänkning. Max. tillåten bärkraft för lyftdonet får inte överskridas! Monterings- och skötselanvisning 4.9 Tillbehör Kablar i fasta längder från 10 m till max. 30 m i enfasutförande eller max. 50 m i trefasutförande Påhängningsanordning Pumpfot Extern stavelektrod för övervakning av tätningskam- OBSERVERA Genomblöta förpackningar kan spricka! Då kan produkten oskyddat ramla till marken och förstöras. Genomblöta förpackningar måste lyftas försiktigt och bytas direkt! mare Nivåregleringar För att pumpen inte ska skadas under transporten ska Anslutningstillbehör och kedjor förpackningen inte tas bort förrän på uppställnings- Automatikskåp, reläer och stickkontakter platsen. Använda pumpar måste packas i slitstarka och tillräckligt stora plastsäckar för transport så att inget 5 Transport och lagring 5.1 Leverans kan rinna ut. Vidare måste följande punkter beaktas: Direkt efter att leveransen har mottagits måste den kontrolleras avseende fel (skador och fullständighet). Skador måste antecknas på leveransdokumenten! Vidare måste man informera om felet till transportföretaget eller tillverkaren redan samma dag som leveransen mottogs. Anspråk som lämnas in senare kan inte göras gällande. 5.2 Transport Uppehåll under hängande last! Inga personer får vistas under hängande laster! Det finns risk för (allvarliga) skador om delar ramlar ner. Fig. 2: Lyftpunkt Lasten får inte föras över arbetsplatser där det finns Följ gällande nationella säkerhetsföreskrifter. personer! Använd lyfthjälpmedel som är rekommenderade och tillåtna enligt lag. Monterings- och skötselanvisning Wilo-Rexa FIT 11

12 Installation och elektrisk anslutning Skydda elkablarna mot mekaniska belastningar och Välj lyfthjälpmedel efter aktuella förutsättningar (vä- skador. derlek, lyftpunkt, last o.s.v.). Skydda pumpen mot direkt solljus och värme. Extrem Fäst endast lyfthjälpmedlen i lyftpunkterna. Monte- värme kan leda till skador på pumphjulen och behand- ringen måste genomföras med en schackel. lingarna! Använd lyftdon med tillräcklig bärkraft. Vrid pumphjulen 180 regelbundet (var 3:e till 6:e må- Se till att lyftdonet står stabilt under användning. Vid användning av lyftdon måste man vid behov ta nad). Detta förhindrar att lagren fastnar och gör så att hjälp av en andra person (t.ex. vid dålig sikt). 5.3 smörjmedelsskiktet på den mekaniska tätningen förnyas.! Det finns risk för skador på grund av Lagring vassa kanter på pumphjulet och sugstutsen! Elastomerdelarna och behandlingen är utsatta för na- FARA Fara på grund av hälsofarliga media! turlig försprödning. Om pumpen ska lagras i mer än Om pumpen används i hälsofarliga media måste 6 månader måste Wilos kundtjänst kontaktas. pumpen dekontamineras efter demontering och fö- Efter lagring av pumpen ska den rengöras från damm re alla kommande arbeten! Livsfara! Observera an- och olja och behandlingarna ska kontrolleras avseende visningarna i arbetsreglerna! Den driftanarige skador. Laga skadade behandlingar före fortsatt an- måste se till att personalen har fått tillgång till och vändning. har läst arbetsreglerna! Vassa kanter på pumphjulet och sugstutsen! 6 Installation och elektrisk anslutning 6.1 Personalkompetens Elektriska arbeten: de elektriska arbetena måste utfö- Det kan bildas vassa kanter på pumphjulet och ras av en kvalificerad elektriker (enligt EN ). sugstutsen. Det finns risk för kapning av extremite- Monterings-/demonteringsarbeten: den kvalificerade ter! Skyddshandskar måste användas för att undvika elektrikern måste vara utbildad i att hantera de verktyg skärsår. och fästmaterial som behövs för underlaget. 6.2 Uppställningssätt OBSERVERA Totalhaveri på grund av att fukt kommit in Vertikal stationär våt installation med påhängningsan- Om fukt kommer in i elkabeln skadas elkabeln och Vertikal transportabel våt installation med pumpfot ordning pumpen! Sänk aldrig ner änden på elkabeln i vätska Följande installationssätt är inte tillåtna: och tillslut den ordentligt när den förvaras. Torr installation Horisontell installation Nylevererade pumpar kan lagras i ett år. Kontakta Wilos kundtjänst om pumpen ska lagras i mer än ett år. Beakta följande punkter för lagring: Ställ pumpen på ett stabilt underlag. Lagra pumpar med pumpfot stående, pumpar utan pumpfot liggande. Säkra pumpen så att den varken kan välta eller kana! Den maximala lagringstemperaturen är -15 till +60 C vid en maximal luftfuktighet på 90 %, ej kondenserande. Vi rekommenderar en frostsäker lagring vid en tem- Driftanariges anar Följ lokala olycksfalls- och säkerhetsföreskrifter. Följ alla föreskrifter och bestämmelser gällande arbeten med tung och hängande last. Tillhandahåll skyddsutrustning och se till att personalen använder den. Följ lokala föreskrifter för avloppsteknologi vid drift av avloppstekniska anläggningar. Undvik tryckstötar! peratur på 5 till 25 C med en relativ luftfuktighet på 40 Vid långa tryckledningar med varierande terräng kan till 50 %. tryckstötar inträffa. Dessa tryckstötar kan leda till att Lagra inte pumpen i utrymmen där det pågår etsarbeten. Gaserna eller värmestrålningen som uppstår kan angripa elastomerdelarna och behandlingarna. Tillslut sug- och tryckanslutningar ordentligt pumpen går sönder! Säkerställ motorns avalningstid beroende på driftvillkor och storleken på gropen. WILO SE

13 Installation och elektrisk anslutning Torr För att möjliggöra en säker och funktionsduglig monte- Frostfri ring måste byggnaden/fundamentet vara tillräckligt Dekontaminerad stabil. Det är den driftanariges anar att tillhanda- Om det finns risk att giftiga eller kvävande gaser samlas hålla byggnaden/fundamentet och se till att det är måste nödvändiga åtgärder vidtas omedelbart! lämpligt! Använd handtaget för att lyfta, sänka och transportera Granska de befintliga projekteringsunderlagen (instal- pumpen. Bär eller dra aldrig pumpen i elkabeln! lationsritningar, driftutrymmets utförande, tilloppsför- Ett lyftdon måste kunna monteras riskfritt. Lagerplat- hållanden) och kontrollera att de är fullständiga och korrekta. 6.4 sen samt driftutrymmet/uppställningsplatsen måste vara åtkomlig för lyftdonet. Uppställningsplatsen måste Montering ha ett stabilt underlag. Fäst lyftanordningen med en schackel på handtaget. FARA Livsfara när man arbetar ensam! Använd endast byggnadstekniskt godkända lyfthjälpmedel. Arbete i schakt eller små rum samt arbeten vid fall- De dragna elkablarna måste möjliggöra en riskfri drift. risk är farliga arbeten. Vid dessa arbeten får man inte arbeta ensam! För säkerhets skull måste en person Kontrollera att kabelns area och längd är tillräcklig för till finnas på plats. det valda dragningssättet. Vid användning av automatikskåp måste motarande IP-klass beaktas. Automatikskåp är överämningssäk- Hand- och fotskador på grund av felaktig skyddsutrustning! ra och ska installeras utanför explosionsfarliga områden! Använd lednings- eller avledningsplåtar för tilloppet för Under arbetet finns det risk för (allvarliga) skador. att undvika ett luftintag i mediet. Inmatad luft kan an- Använd följande skyddsutrustning: samlas i rörledningssystemet och leda till otillåtna Säkerhetshandskar mot skärsår driftförhållanden. Åtgärda innesluten luft med avluft- Säkerhetsskor ningsanordningar! Om lyftdon används måste även skyddshjälm Torrkörning av pumpen är förbjuden! Undvik innesluten användas! luft i hydraulhuset eller i rörledningssystemet. Underskrid aldrig min. vattennivå. Installation av ett torrkör- Använd tekniskt felfria lyftdon för att lyfta, sänka och transportera pumpen. Se till att pumpen inte hamnar snett och fastnar vid lyftning och sänkning. Max. tillåten bärkraft för lyftdonet får inte överskridas! OBS Lyfta upp motorn under drift ningsskydd rekommenderas! Anvisningar för tvillingpumpsdrift Om flera pumpar används i ett driftutrymme måste det minsta tillåtna avståndet mellan pumparna och väggen hållas. Här skiljer sig avståndet beroende på anläggningens typ: växlingsdrift eller parallelldrift. A1 OBS Använd tekniskt felfria lyftdon! Om motorn ska lyftas upp under drift måste anvisa2 ningarna för driftsätt ej nedsänkt beaktas! torn för kontinuerlig drift måste motorn sänkas ner d För att säkerställa den nödvändiga kylning av mohelt före den slås på igen! Förbered driftutrymmet/uppställningsplatsen enligt följande: Ren, rengjord från stora fasta partiklar Monterings- och skötselanvisning Wilo-Rexa FIT Fig. 3: Minsta avstånd 13

14 d Installation och elektrisk anslutning 1. Lägg pumpen horisontellt på ett stabilt underlag. Diameter hydraulhus Skruvpluggen pekar uppåt.! Klämrisk för Minsta avstånd till vägg: A1 händerna. Se till att pumpen varken kan välta eller -Växlingsdrift: min. 0,3 d kana! - Parallelldrift: min. 1 d A2 Avstånd tryckledningar 2. Skruva ur skruvpluggen. - Växlingsdrift: min. 1,5 d 3. Ställ fram lämplig behållare för att samla upp drivmed- - Parallelldrift: min. 2 d let. 4. Tappa av drivmedlet: Vrid pumpen tills öppningen pe- Underhållsarbeten kar nedåt. Efter att pumpen lagrats i mer än 6 månader ska följan- 5. Kontrollera drivmedlet: de underhållsarbeten genomföras före installationen: Om drivmedlet är klart kan man fortsätta att an- Vrida pumphjulet. vända det. Kontrollera oljan i tätningskammaren. Fyll på med nytt drivmedel om drivmedlet är smut Vrida pumphjulet sigt (art). Hantera det gamla drivmedlet enligt lokala föreskrifter! Vassa kanter på pumphjulet och sugstutsen! Kontakta Wilos kundtjänst om drivmedlet innehåller metallspån! Det kan bildas vassa kanter på pumphjulet och 6. Fylla på drivmedlet: Vrid pumpen tills öppningen pekar sugstutsen. Det finns risk för kapning av extremite- uppåt. Fyll på drivmedel i öppningen. ter! Skyddshandskar måste användas för att undvika skärsår. Följ uppgifterna om drivmedlets typ och längd! Om drivmedlet ska användas igen måste även mängden kontrolleras och anpassas vid behov! Pumpen är inte ansluten till elnätet! 7. Rengör skruvpluggen, använd en ny tätningsring och Använd skyddsutrustning! skruva fast den igen. Max. åtdragmoment: 8 Nm! 1. Lägg pumpen horisontellt på ett stabilt underlag.! Klämrisk för händerna. Se till att pumpen var Stationär våt installation ken kan välta eller kana! 2. För försiktigt och långsamt in handen nedifrån i hydraulhuset och vrid pumphjulet. OBS Flödesproblem på grund av låg vattennivå Hydrauliken är självventilerande. På grund av det Kontrollera oljan i tätningskammaren släpps små luftkuddar fria under pumpningen. Om mediet är sänkt för djupt kan det leda till avbrott i flödet. Den minimalt tillåtna vattennivån måste nå till hydraulhusets överkant! 1 Vid våt installation placeras pumpen i det medium som ska pumpas. Då måste en påhängningsanordning installeras i schaktet. Rörledningssystemet på platsen ansluts till påhängningsanordningen på trycksidan, på sugsidan ansluts pumpen. Det anslutna rörledningssystemet måste vara självbärande. Påhängningsanordningen får inte stötta rörledningssystemet! Fig. 4: Tätningskammare: Kontrollera oljan 1 Skruvplugg tätningskammare Pumpen är inte installerad. Pumpen är inte ansluten till elnätet. OBSERVERA! Använd driftsättet för ej nedsänkt drift (S2-15, S3 10 %*) om motorn ska lyftas upp under drift! * Driftsätt S3 25 % är tillåtet om den nödvändiga kylningen av motorn säkerställs före omstart! För att sä- Använd skyddsutrustning! 14 WILO SE

15 Installation och elektrisk anslutning kerställa den nödvändiga kylningen måste motorn vara helt nedsänkt i minst 1 min! Flyttbar våt installation Risk för brännskador på heta ytor! Arbetssteg Motorhuset kan bli varmt under drift. Det kan leda 4 till brännskador. Låt pumpen alna till omgivningstemperatur när den har slagits från! Avbrott i flödet i tryckslangen! Det finns risk för (allvarliga) personskador om tryckslangen lossnar eller flyger av. Fäst tryckslangen ordentligt på utloppet! Undvik att vika tryckslangen. S1 S2/S3 1 Fig. 5: Stationär våt installation OBS Flödesproblem på grund av låg vattennivå Hydrauliken är självventilerande. På grund av det släpps små luftkuddar fria under pumpningen. Om mediet är sänkt för djupt kan det leda till avbrott i 1 Påhängningsanordning flödet. Den minimalt tillåtna vattennivån måste nå 2 Backventil till hydraulhusets överkant! 3 Avstängningentil 4 Styrrör (ska ordnas på platsen!) Vid flyttbar installation måste pumpen ha en pumpfot. 5 Lyftdon Den garanterar ett min. avstånd till marken i insug- 6 Lyftpunkt för lyftdon Driftutrymmet/uppställningsplatsen för installation har förberetts. Påhängningsanordningen och rörledningssystemet har installerats. Pumpen är förberedd för drift på påhängningsanordningen. ningsområdet och stabilitet på fast underlag. På så sätt möjliggörs en valfri placering i driftutrymmet/på uppställningsplatsen vid denna installationstyp. För att undvika att pumpen sjunker vid mjuka underlag måste ett hårt stöd användas på uppställningsplatsen. En tryckslang ansluts på trycksidan. Vid längre driftstid ska pumpen fästas ordentligt i marken. Därmed förhindras vibration och en lugn gång med lågt slitage garanteras. 1. Fäst lyftdonet med en schackel på pumpens lyftpunkt. OBSERVERA! Använd driftsättet för ej nedsänkt drift 2. Lyft pumpen, äng den över schaktöppningen och (S2-15, S3 10 %*) om motorn ska lyftas upp under sänk långsamt ner styrklon på styrrören. 3. Sänk ner pumpen tills den står på påhängningsanordningen och ansluts automatiskt. OBSERVERA! Håll elkablarna ganska stramt medan pumpen sänks ned! drift! * Driftsätt S3 25 % är tillåtet om den nödvändiga kylningen av motorn säkerställs före omstart! För att säkerställa den nödvändiga kylningen måste motorn vara helt nedsänkt i minst 1 min! 4. Lossa lyfthjälpmedlet från lyftdonet och säkra schaktutgången så att den inte kan ramla ner. 5. Låt en kvalificerad elektriker dra elkablarna i schaktet och föra ut dem ur schaktet på ett fackmannamässigt sätt. Pumpen är installerad, den kvalificerade elektrikern kan utföra den elektriska anslutningen. Monterings- och skötselanvisning Wilo-Rexa FIT 15

16 Installation och elektrisk anslutning Arbetssteg Den minimalt tillåtna vattennivån får inte underskridas! 5 4 Max. brytfrekvens får inte överskridas! 6 Vid starkt varierande nivåer rekommenderas en nivåre- S1 glering med två mätpunkter. Då kan större kopplings- 3 2 differenser uppnås. Användning av den monterade flottörbrytaren Utförandet A är utrustad med en flottörbrytare. Pum- S2 / S3 pen till- och frånkopplas beroende på vätskenivån. 1 Kopplingsnivån bestäms av flottörbrytarens kabellängd. Användning av nivåreglering som placerats på platsen Fig. 6: Våt installation, flyttbar Använd informationen för installation från tillverkarens 1 Pumpfot egna monterings- och skötselanvisning vid användning 2 Rörkrök med slangkoppling eller fast Storz-koppling av en nivåreglering som placerats på platsen. 3 Storz-slangkoppling 4 Tryckslang Ett torrkörningsskydd måste förhindra att pumpen körs 5 Lyftdon utan media och att luft tränger in i hydrauliken. För att 6 Lyftpunkt göra detta måste den minimalt tillåtna vattennivån be Torrkörningsskydd räknas med en signalgivare. Så snart som det föreskriv Pumpfot monterad. na gränärdet uppnås måste pumpen frånslås med ett Förberedd tryckanslutning: rörkrök med slangkoppling meddelande. Ett torrkörningsskydd kan utöka den be- eller rörkrök med Storz-koppling monterad. fintliga nivåregleringen med en ytterligare mätpunkt 1. Fäst lyftdonet med en schackel på pumpens lyftpunkt. eller arbeta som en självständig frånslagningsanord- 2. Lyft upp pumpen och sänk ned den på arbetsstället ning. Beroende på anläggningssäkerheten kan pumpen slås på på nytt automatiskt eller manuellt. För optimal (schakt, grop). driftsäkerhet rekommenderas att man monterar ett 3. Placera pumpen på stabilt underlag. OBSERVERA! Se torrkörningsskydd. till att den inte kan sjunka ned! 4. Dra tryckslangen och fäst den på lämpligt ställe (t.ex. utlopp). FARA! Det finns risk för (allvarliga) personskador om tryckslangen lossnar eller flyger av! Fäst tryckslangen måste ordentligt på utloppet. 5. Dra elkabeln fackmannamässigt. OBSERVERA! Se till att elkabeln inte skadas! Pumpen är installerad, den kvalificerade elektrikern kan 6.5 Elektrisk anslutning FARA Livsfara på grund av elektrisk ström! Felaktigt beteende vid elektriska arbeten kan leda till dödsfall på grund av elektriska stötar! Elektriska arbeten måste genomföras av en kvalificerad elektriker enligt lokala föreskrifter. utföra den elektriska anslutningen Nivåreglering Med en nivåreglering övervakas den aktuella vätskenivån och beroende på nivå kopplas pumpen till och från automatiskt. Bestämning av vätskenivåerna sker med olika sensortyper (flottörbrytare, tryck- och ultraljudsmätning eller elektroder). Beakta följande punkter vid användning av en nivåreglering: Flottörbrytare kan röra sig fritt! 16 Nätanslutningen måste motara uppgifterna på typskylten. Nätsidig matning für trefasström med högerroterande rotationsfält. Dra elkablarna enligt lokala föreskrifter och anslut dem enligt ledarna. Anslut övervakningsanordningarna och kontrollera avseende funktion. Jorda enligt lokala föreskrifter. WILO SE

17 Installation och elektrisk anslutning Säkring på nätsidan Kontrollera motståndet för den externa elektroden för övervakning av tätningskammare Ledningsskyddsbrytare Kontrollera elektrodmotståndet med en ohmmeter. Det Ledningsskyddsbrytarens storlek beror på pumpens uppmätta värdet måste gå mot oändligheten. Vid märkström. Kopplingskarakteristiken ska motara värden 30 kohm finns det vatten i oljan. Genomför grupp B och C. Beakta lokala föreskrifter. oljebyte! Motorskyddsbrytare Anslutning enfasmotor utan stickkontakt! Minimikravet är ett termiskt relä/en PE gn-ye motorskyddsbrytare med temperaturkompensering, differentialutlösning och återinkopplingsspärr enligt lokala föreskrifter. Vid känsliga elnät rekommenderas yt- N L U1/Z1 bn U2 bu Ordna en motorskyddsbrytare på platsen för produkter Cr terligare skyddsanordningar på platsen (t.ex. överspännings-, underspännings- eller fasavbrottsrelä o.). Jordfelsbrytare med en utlösningsström (RCD) M 1~ Följ föreskrifterna från det lokala elförsörjningsbolaget! Vi rekommenderar att en jordfelsbrytare med en utlös- lösningsström (RCD) om människor kan komma i kon- Ledarfärg Plint takt med produkten och ledande vätskor. Brun (bn) L Underhållsarbeten Blå (bu) N Genomför följande underhållsarbeten före installatio- Grön/gul (gn-ye) Jord nen: Enfasutförandet har en jordad kontakt. Anslutning till Kontroll av motorlindningens isolationsmotstånd. elnätet sker genom att man sätter stickkontakten i el- Kontroll av temperaturgivarens motstånd. uttaget. Stickkontakten är inte överämningssäker. Kontrollera motståndet för stavelektroden (finns som Installera uttaget överämningssäkert! Beakta upp- tillval). gifterna om stickkontaktens skyddsklass (IP). Om de uppmätta värdena avviker från riktlinjerna kan FARA! Om pumpen ska anslutas direkt till automatik- fukt ha trängt in i motorn eller elkabeln, eller så är över- skåpet ska stickkontakten demonteras och den el- vakningsanordningen defekt. Kontakta Wilos kund- ektriska anslutningen utföras av en elektriker! Kontrollera isolationsmotståndet med en isolationsmä- Anslutning trefasmotor PE tare (mätspänning (likspänning) = 1000 V). Håll följan- gn-ye de värden: Vid första idrifttagning: isolationsmotståndet får inte L1 L2 L3 underskrida 20 MΩ. Vid ytterligare mätningar: värdet måste vara större än M 3~ 2 MΩ. OBS! Kortslut lindningarna på motorer med integrerad kondensator före kontrollen! Kontroll av temperaturgivarens motstånd Kontrollera temperaturgivarens motstånd med en W Kontroll av motorlindningens isolationsmotstånd V 4 tjänst vid fel. U Fig. 7: Anslutningsschema enfasmotor 250 V (AC); 2,5 A; cos φ = 1 Säkra anslutningen med en jordfelsbrytare med en ut- 1 ningsström används. Fig. 8: Anslutningsschema trefasmotor ohmmeter. Bimetallsensorn måste ha ett mätvärde på Ledarnummer Beteckning Plint 0 ohm (inget motstånd) WSK 2 21 WSK Monterings- och skötselanvisning Wilo-Rexa FIT 17

18 Idrifttagning 3 U L1 4 V L2 5 W L3 Grön/gul (gn-ye) Jord PE Inställning av motorskydd Motorskyddet måste ställas in beroende på vald tillslagstyp Direktinkoppling Ställ in motorskyddsbrytaren på märkströmmen enligt För trefasmotorer måste rotationsfältet vara högerro- typskylten vid fullast. Vid dellast rekommenderar vi att terande. Trefasutförandet är har en CEE-stickkontakt motorskyddsbrytaren ställs in på ett värde 5 % över eller en fri kabelände: den i driftspunkten uppmätta strömmen. Om en CEE-stickkontakt finns sker anslutningen till elnätet genom att stickkontakten sätts i eluttaget. Stick Mjukstart Ställ in motorskyddsbrytaren på märkströmmen enligt kontakten är inte överämningssäker. Installera utta- typskylten vid fullast. Vid dellast rekommenderar vi att get överämningssäkert! Beakta uppgifterna om motorskyddsbrytaren ställs in på ett värde 5 % över stickkontaktens skyddsklass (IP). den i driftspunkten uppmätta strömmen. Vidare måste Om en fri kabelände finns måste pumpen anslutas di- följande punkter beaktas: rekt till automatikskåpet. FARA! Om pumpen ska an- Strömförbrukningen måste alltid ligga under slutas direkt till automatikskåpet ska den elektriska märkströmmen. anslutningen utföras av en elektriker! Avsluta start och stopp-förloppet inom 30 s. Förbikoppla den elektroniska startaren (mjukstart) när Anslutning övervakningsanordningar normal drift har uppnåtts för att undvika förlusteffek- Alla övervakningsanordningar måste vara anslutna! ter Övervakning av motorlindning Enfasmotor Drift med frekvensomvandlare Drift på frekvensomvandlaren är inte tillåtet. Den termiska motorövervakningen på enfasmotorn är självkopplande. Övervakningen är alltid aktiv och måste inte anslutas separat. 7 Trefasmotor med bimetallsensor Idrifttagning via ett utvärderingsrelä. Fotskador på grund av felaktig skyddsutrustning! Anslutningärde: max. 250 V(AC), 2,5 A, cos φ = 1 Under arbetet finns det risk för (allvarliga) skador. När tröskelvärdet uppnås måste ett frånslag genom- Använd säkerhetsskor! Bimetallsensorer ansluts direkt i automatikskåpet eller föras. På utföranden med monterad stickkontakt är den ter- 7.1 miska motorövervakningen i stickkontakten fördragen och inställd på rätt värde. ras av en kvalificerad elektriker (enligt EN ). Manövrering/styrning: operatörerna måste informeras Övervakning av tätningskammare (extern elektrod) om hela anläggningens funktion. Anslut de externa elektroderna via ett utvärderingsrelä. Vi rekommenderar reläet NIV 101/A. Tröskelvärdet är 30 kω. När tröskelvärdet uppnås måste en varning aktiveras eller ett frånslag genomföras. OBSERVERA Anslutning av övervakning av tätningskammare Om endast en varning aktiveras när tröskelvärdet Personalkompetens Elektriska arbeten: de elektriska arbetena måste utfö- 7.2 Driftanariges anar Tillhandahållande av monterings- och skötselanvisningen vid pumpen eller på en annan särskild plats. Tillhandahållande av monterings- och skötselanvisningen på det språk personalen talar. Se till att all personal har läst och förstått monteringsoch skötselanvisningen. Alla säkerhetsanordningar och nödstoppsanordningar uppnås kan pumpen förstöras när vatten tränger in. på anläggningen är aktiva och har kontrollerats avseen- Ett frånslag av pumpen rekommenderas alltid! de funktion. Pumpen är lämplig för de angivna driftförhållandena. 18 WILO SE

19 Idrifttagning 7.3 Kontroll av rotationsriktning (endast trefasmotorer) Hydraulhuset måste fyllas helt med media och det får Pumpens rotationsriktning har kontrollerats och ställts inte vara några luftkuddar i hydrauliken. OBS! Om det in på fabriken för ett högerroterande rotationsfält. An- finns risk för luftkuddar i anläggningen måste det slutningen måste ske enligt anvisningarna i kapitlet finnas lämpliga avluftningsanordningar! Elektrisk anslutning. 7.5 Under startförloppet överskrids märkströmmen en kort En kvalificerad elektriker måste kontrollera nätanslut- stund. Efter startfasen får märkströmmen inte längre ningens rotationsriktning med ett testinstrument för överskridas. OBSERVERA! Stäng av pumpen direkt om rotationsfält. För rätt rotationsriktning måste rota- den inte startar. Avhjälp felet innan pumpen kopplas tionsfältet vid nätanslutningen vara högerroterande. in på nytt! Pumpen är inte godkänd för drift med ett vänsterrote- Pumpar i transportabel installation ska ställas upp rakt rande rotationsfält! OBSERVERA! Om rotationsrikt- på ett fast underlag. Ställ upp pumpar som har vält in- ningen kontrolleras med en testkörning ska omgiv- nan de kopplas in igen. Skruva fast pumpen om under- nings- och driftförhållandena hållas! laget är dåligt. Fel rotationsriktning Pump med monterad flottörbrytare samt stickkon- Ändra anslutningen på följande sätt vid felaktig rota- takt tionsriktning: Enfasutförande: Efter att stickkontakten satts i elutta- Kasta om två faser för motorer i direktstart. get är pumpen redo för drift. Pumpen till- och från- Kasta om anslutningen på två lindningar (t.ex. U1/V1 kopplas automatiskt beroende på vattennivån. och U2/V2) för motorer med stjärntriangelstart. 7.4 Till- och frånslagning Kontroll av rotationsriktning Trefasutförande: Efter att stickkontakten satts i eluttaget är pumpen redo för drift. Pumpens styrning sker via Före inkoppling två omkopplare på stickkontakten: Kontrollera följande punkter före inkopplingen: HAND/AUTO: Anger om pumpen till- och frånkopplas Kontrollera att installationen utförs på ett korrekt sätt direkt (HAND) eller beroende på vattennivån (AUTO). och att lokala föreskrifter följs: ON/OFF: Slå till och från pumpen. Är pumpen jordad? Pump med monterad stickkontakt Har dragningen av elkablarna kontrollerats? Enfasutförande: Efter att stickkontakten satts i elutta- Har den elektrisk anslutning genomförts enligt före- get kopplas pumpen på. skrifterna? Trefasutförande: Efter att stickkontakten satts i elutta- Sitter de mekaniska komponenterna fast ordentligt? get är pumpen redo för drift. Pumpen kopplas in och Kontrollera nivåregleringen: Kan flottörbrytare röra sig fritt? slås från via ON/OFF-omkopplaren. Har kopplingsnivån kontrollerats (pump på, pump av, Pump med fri kabelände minimivattennivå)? Pumpen måste kopplas in och slås från via ett separat Har ett extra torrkörningsskydd installerats? manöverorgan som tillhandahålls på platsen (till-/från- Kontrollera driftförhållandena: kopplare, automatikskåp). Har mediets min./max. temperatur kontrollerats? Har det maximala nedsänkningsdjupet kontrollerats? Har driftsättet definierats beroende på minimivattennivån? Har max. brytfrekvens hållts? Kontrollera uppställningsplatsen/driftutrymmet: Är rörledningssystemet fritt från avlagringar på trycksidan? Är tilloppet eller pumpsumpen rengjord och fri från 7.6 Under drift Kapning av extremiteter på grund av roterande komponenter! Ingen får vistas i pumpens arbetsområde! Det finns risk för (allvarliga) skador på grund av roterande komponenter! Ingen får vistas i arbetsområdet när pumpen slås på och är under drift. avlagringar? Har alla avstängningsspjäll öppnats? Har minimivattennivån definierats och övervakats? Monterings- och skötselanvisning Wilo-Rexa FIT 19

20 Urdrifttagning/demontering Risk för brännskador på heta ytor! Elektriska arbeten: de elektriska arbetena måste utfö- Motorhuset kan bli varmt under drift. Det kan leda Monterings-/demonteringsarbeten: den kvalificerade ras av en kvalificerad elektriker (enligt EN ). till brännskador. Låt pumpen alna till omgivnings- elektrikern måste vara utbildad i att hantera de verktyg temperatur när den har slagits från! och fästmaterial som behövs för underlaget. 8.2 Driftanariges anar Gällande lokala olycksfalls- och säkerhetsföreskrifter. OBS Flödesproblem på grund av låg vattennivå Följ alla föreskrifter och bestämmelser gällande arbeten med tung och hängande last. Hydrauliken är självventilerande. På grund av det Tillhandahåll nödvändig skyddsutrustning och se till att släpps små luftkuddar fria under pumpningen. Om personalen använder den. mediet är sänkt för djupt kan det leda till avbrott i Se till att det finns tillräcklig ventilation i stängda ut- flödet. Den minimalt tillåtna vattennivån måste nå rymmen. till hydraulhusets överkant! Om det finns risk att giftiga eller kvävande gaser samlas måste nödvändiga åtgärder vidtas omedelbart! Beakta lokala föreskrifter som rör följande områden när pumpen är i drift: 8.3 Urdrifttagning Arbetsplatssäkerhet När pumpen tas i ur drift stängs den av, men är fortfa- Förebyggande av olyckor rande monterad. På så sätt förblir pumpen driftklar. Hantering av elmaskiner För att pumpen ska skyddas från frost och is ska pumpen alltid sänkas ner helt i mediet. Den arbetsfördelning som fastställts av den driftanarige måste följas exakt. All personal anarar för att ar- Mediets temperatur måste alltid ligga på över +3 C. betsfördelningen och föreskrifterna följs! 1. Stäng av pumpen vid manöverstället. Centrifugalpumpar har roterande delar som är fritt till- 2. Säkra huvudbrytaren mot otillbörlig återinkoppling gängliga beroende på konstruktionen. Beroende på (t.ex. spärra huvudströmställaren). driftsättet kan det bildas vassa kanter på dessa delar. Pumpen är ur drift och kan nu demonteras.! Det finns risk för skärsår och kapning av Beakta följande punkter om pumpen fortsätter att vara extremiteter! Kontrollera följande punkter i regel- monterad efter att den tagits ur drift: bundna intervall: Säkerställ att förutsättningarna för urdrifttagningen Driftspänning (+/-10 % av märkspänningen) hålls hela tiden som pumpen är ur drift. Om dessa för- Frekvens (+/-2 % av märkfrekvensen) utsättningar inte kan garanteras ska pumpen demonte- Strömförbrukning mellan de enskilda faserna (max. ras efter urdrifttagningen! 5 %) Kör pumpen regelbundet (en gång i månaden till en Spänningsskillnad mellan de enskilda faserna (max. gång i kvartalet) i 5 minuters funktionskörning när 1 %) pumpen är ur drift en längre tid. OBSERVERA! Funk- Max. brytfrekvens tionskörningar får endast genomföras under tillåtna Minsta tillåtna vattenövertäckning beroende på drift- driftförhållanden. Torrkörning är inte tillåten! Om sätt detta inte följs kan det uppstå ett totalhaveri! Tillopp: inget luftintag. Nivåreglering/torrkörningsskydd: Kopplingspunkter 8.4 Demontering Lugn/vibrationsfattig gång Alla avstängningsspjäll är öppna FARA Fara på grund av hälsofarliga media! Om pumpen används i hälsofarliga media måste 8 Urdrifttagning/demontering 8.1 Personalkompetens Manövrering/styrning: operatörerna måste informeras om hela anläggningens funktion. pumpen dekontamineras efter demontering och före alla kommande arbeten! Livsfara! Observera anvisningarna i arbetsreglerna! Den driftanarige måste se till att personalen har fått tillgång till och har läst arbetsreglerna! 20 WILO SE
