STIGA MULTICLIP 46 ELECTRIC

Transkript

1 STIGA MULTICLIP 46 ELECTRIC

2 S SVENSKA A

3 SVENSKA S

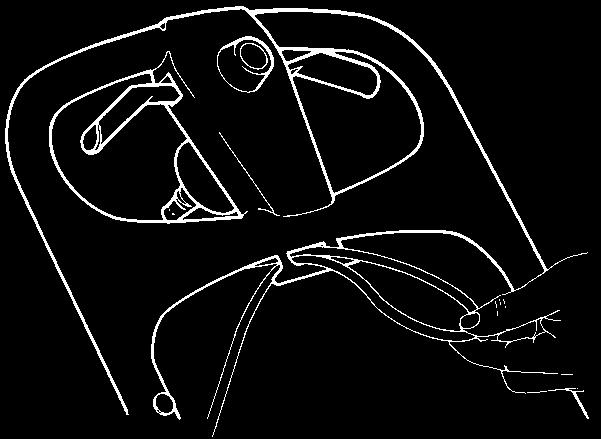

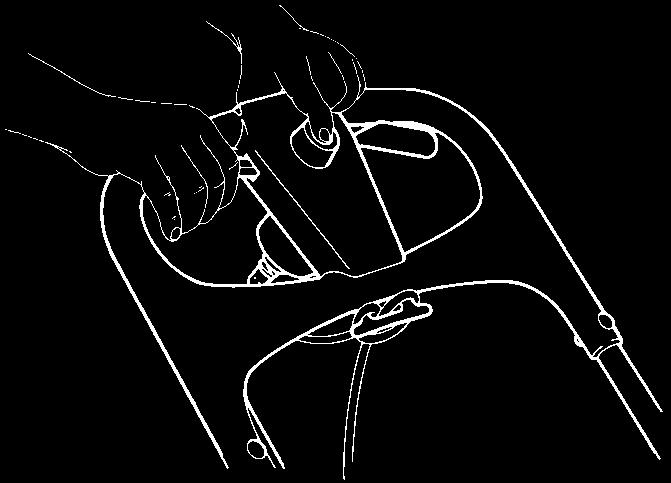

4 STOP SE SVENSKA SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! Håll åskådare borta. Se upp med utkastade föremål. Varning! Innan något reparationsarbete påbörjas, tag bort stickkontakten ur uttaget. Varning! Håll förlägningskabeln borta från klippsystemet. Varning! För ej in hand eller fot under kåpan då maskinen är igång. Varning! Kniven fortsätter att rotera efter det att maskinen slagits ifrån. MONTERING STYRE 1. Ställ in högsta klipphöjd (läge 4, se under rubriken KLIPPHÖJD). 2. Detaljerna för montering av styrets underdel är förpackningsmonterade. Plocka bort detaljerna från det nedre hålet på chassit. Fäll därefter upp styrets underdel och montera detaljerna. OBS! Brickan A skall monteras mellan skruven och plastbussningen (fig. 1). 3. Fäll upp styrets överdel och drag åt låsrattarna (fig. 2). ANVÄNDNING AV MASKINEN ANSLUTNING Anslut maskinen till ett enfas eluttag med skyddsledare (jordning). Strömkretsen ska vara säkrad med en 10A trög säkring Använd endast en förlängningskabel godkänd för utomhusbruk med en maximal längd av 50 meter. Vid oklarheter kontakta Er återförsäljare. Kontrollera före varje användning av maskinen att förlängningssladden inte är skadad. Maskinen får inte användas om sladden är skadad. Avlasta förlägningssladden i avlastaren på styret (fig. 3, 4). För utökad personsäkerhet rekomenderas att apparaten kopplas via jordfelsbrytare. Denna bryter strömmen vid fel på maskin eller anslutningskabel. Portabel jordfelsbrytare alltid anslutas mellan eluttaget och anslutningskabeln. Prova jorfelsbrytarens funktion före varje användning. Vid ogynsamma nätförutsättningar kan korta spänningsfall uppträda när man startar apparaten, vilka kan påverka andra apparater (t. ex. vissa lampor kan flimra). Vid nätimpedansen Z max < 0,28+j0,17 ohm är sådana störningar osannolika. START/STOPP AV MOTOR Håll händer och fötter borta från den roterande kniven. Stick aldrig in handen eller foten under knivkåpan eller i gräsutkastet då motorn är igång. Vid start av motorn: Tryck ned styret så att framhjulen lyfts. Motståndet mot marken minskar påfrestningarna för motorn i startögonblicket. Upprepade start och stopp av motorn på kort tid orsakar onödig värmeutveckling och kan skada motorn. Tryck på spärrknappen 1. Starta motorn genom att trycka in starthandtaget 2 mot styret (fig. 5). Släpp starthandtaget för att stanna motorn. KÖRTIPS Kör alltid så att kabeln ligger på den del av gräsmattan som är klippt (fig. 6). Kör aldrig över kabeln! Skulle detta trots allt ske, stanna motorn, drag ut stickproppen och undersök om kabeln är oskadad. Maskinen får inte användas om sladden är skadad

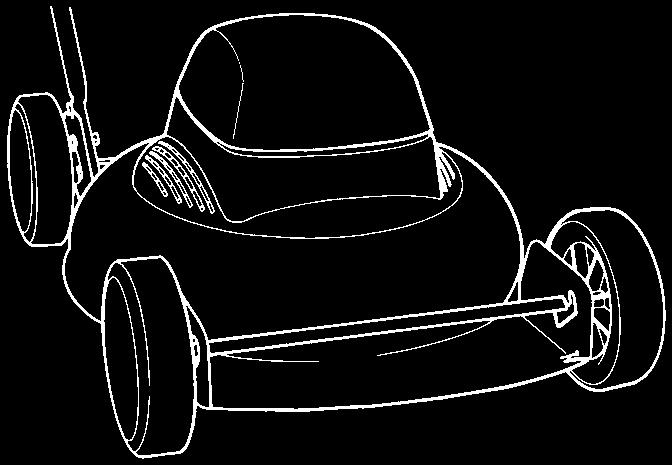

5 SVENSKA SE Innan Du klipper gräsmattan, rensa den från stenar, leksaker och andra hårda föremål. En maskin med MULTICLIP-system klipper gräset, finhackar det och blåser därefter ned det i gräsmattan. Det avklippta gräset behöver inte samlas upp. För bästa MULTICLIP-effekt bör följande regler följas: 1. Klipp inte gräset för kort. Högst 1/3 av längden bör klippas av. 2. Håll alltid rent under klipparkåpan. 3. Använd alltid en välslipad kniv. 4. Undvik att klippa när gräset är vått. Gräset fastnar lättare under kåpan och klippresultatet blir sämre. KLIPPHÖJD Ställ inte klipphöjden så lågt att kniven kommer i kontakt med ojämnheter i marken. Vid ändring av klipphöjden - drag först ut stickproppen. Klipphöjden kan varieras genom flyttning av hjulaxlarna i fyra lägen (fig. 7). Läge 1 = Lägsta klipphöjd Läge 4 = Högsta klipphöjd RENGÖRING För att motorn skall fungera måste den kylas. Detta sker genom en fläkt som suger in luft vid motorkåpans luftintag (fig. 8). För att kylningen skall fungera måste luftintaget rengöras om det har blivit igensatt. Efter varje klippning bör maskinen rengöras. För bästa möjliga klippresultat är det viktigt att undersidan av chassit hålls rent. Borsta eller blås rent. Maskinen får inte spolas med vatten. UNDERHÅLL KNIVBYTE Inga serviceåtgärder på motor eller gräsklippare får vidtas om inte motorn stannats och stickproppen dragits ur. Använd skyddshandskar vid byte av kniv/knivblad för att undvika skärskador. Slöa och skadade knivar sliter av gräset och gör gräsmattan ful efter klippningen. Nya välslipade knivar skär av gräset. Det ser grönt och fräscht ut även efter klippningen. För att byta kniv, lossa skruven med bifogad knivnyckel (fig. 9). Montera den nya kniven så att den stansade STIGA-logotypen på kniven är vänd uppåt mot chassit (ej mot gräset). Montera tillbaka och drag åt skruven, åtdragningsmoment 20 Nm. Vid byte av kniv bör även knivbulten bytas. Garantin täcker ej skada på kniv, knivfäste eller motorskador som orsakats genom påkörning. Vid byte av kniv, knivfäste och knivbult använd alltid original reservdelar. Icke original reservdelar kan medföra risk även om de passar på maskinen. SLIPNING AV KNIV Eventuell slipning skall göras som våtslipning med bryne eller på en slipsten. Av säkerhetsskäl får knivarna inte slipas på en smärgelskiva. För hög temperatur kan göra att knivarna blir spröda. Om kniven slipas måste kniven balanseras efteråt för att undvika vibrationsskador (fig. 10). FÖRVARING Rengör klipparen ordentligt och förvara den inomhus på ett torrt ställe. ÖVRIGT NORDISK MILJÖMÄRKNING Denna maskin uppfyller kraven enligt Nordisk Miljömärkning av gräsklippare version 2. Maskinen tillhör produktgrupp A enligt kriteriedokumentet. Detta innebär att maskinen är avsedd för små till medelstora gräsmattor. Ljudtrycksnivå vid förarens öra: LpA=68 db(a). När maskinen behöver bytas ut, eller inte längre behövs, rekommenderar vi att maskinen lämnas tillbaka till Er återförsäljare för återvinning.

6 HÄUFTIGE ERSATZTEILE - FREQUENT SVENSKA PARTS S 3 1 Dieser komplette Messerbalken besteth aus einem Messerbalken, der die Bezeichnung trägt. 1 2 Ref Best. nr. Pos Part No. Description Benennung Blade bar Messerbalken Balde bolt Messerbolzen Blade holder Messerhaltungen MATERIALDEKLARATION Följande material ingår bl.a. i produkten: Material viktprocent Stål 65 % PE HD 8 % Cu 4 % PP 4 % ABS 2.5 % Al 2,5 % PA < 1 % POM < 2 % Maskinen är lackerad med polyesterpaserad pulverlack. MATERIALEDEKLARATION I produktet indgår bl.a. følgende materialer: Materiale Andel vægtprocent Stål 65 % PE HD 8 % Cu 4 % PP 4 % ABS 2.5 % Al 2,5 % PA < 1 % POM < 2 % Maskinen er lakeret med polyesterbaseret pulverlak. MATERIAALIERITTELY Tuote sisältää mm. seuraavia materiaaleja: Materiaali kokonaispainosta Teräs 65 % PE HD 8 % Cu 4 % PP 4 % ABS 2.5 % Al 2,5 % PA < 1 % POM < 2 % Kone on maalattu polyesteripohjaisella jauhemaalilla. MATERIALFAKTA Følgende materialer inngår bl.a. i produktet Materiale Andel vektprosent Stål 65 % PE HD 8 % Cu 4 % PP 4 % ABS 2.5 % Al 2,5 % PA < 1 % POM < 2 % Maskinen er lakkert med polyesterbasert pulverlakk.

7 EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità CE Declaración de conformidad CE Declaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozat Izjava ES o skladnosti 1.Kategori Luokka Kategori Kategori Kategorie Category Catégorie Categorie Categoria Categoría Categoria Kategoria Категория Kategorie Kategória Kategorija Gräsklippare med elmotor Sähkömootoottorilla varustettu ruohonleikkuri Plæneklipper med el-motor Gressklipper med el.motor Rasenmäher mit Elektromotor Lawnmower with electric engine Tondeuses à moteur à électrique Grasmaaiers met elektrische motor Tosaerba con motore elettrico Cortacéspedes con motor eléctrico Máquinas de cortar relva com motores eléctrico Kosiarki do trawy z silnikiem elektrycznym ÓÒËÎÍ Îÿ Ú Ò ÎÂÍÚ Ë ÂÒÍËÏ Ë ÚÂÎÂÏ Sekačky trávy s elektrickým motorem Villanymotoros fűnyíró Električna kosilnica 8. Valmiste Make 9.Klippbredd Leikkuuleveys Klippebredde Klippebredde Schnittbreite Cutting width Largeur de coupe Snijwijdte Larghezza di taglio Marque Fabricage Marka Торговая марка Značka Gyártmány Znamka Ancho de corte Largura de corte Szerokość koszenia Рабочий захват Šířka sekání Vágási szélesség Širina košnje STIGA 46 cm 2.Typ Tyyppi Typ 3.Art.nr. Tuotenumero Art.nr. Art.nr. Art.-Nr. Item no 4.Tillverkare Valmistaja Producent Produsent Hersteller Manufacturer Tipo Tipo Tipo Typ N d'article Itemnr. Articolo n. Nº de referencia Item nº Fabricant Fabrikant Produttore Fabricante Fabricante Producent Тип Typ Típus Tip Pozycja nr Арт. изд. Císlo položky Tételszám Izdelek, št. Изготовитель Výrobce Gyártó Proizvajalec S GGP Sweden AB P.O. Box 1006 SE Tranås Sweden 10.Serienr Valmistenumero Serienr. Serienr. Seriennummer Serial number Numéro de série Serienummer Numero di serie Número de serie Número de série Numer seryjny Заводской номер Číslo série Sorozatszám Serijska številka Se dekal på chassit Katso tarra rungossa Se mærkat på chassis Se etikett på chassiset Siehe Schild am Chassis See label on chassis Voir la plaque sur le châssis Zie label op chassis Vedi etichetta sul telaio Véase la etiqueta en el chasis Ver etiqueta no chassis Patrz etykieta na podwoziu См. табличку на шасси Viz štítek na podvozku Lásd az alvázon lévő adattáblát! Glej nalepko na šasiji 11.Motor / Moottori / Motor / Motor / Motor / Engine / Moteur / Motor / Motore / Motor / Motor / Silnik / Двигатель / Motor / Motor / Motor 5.Vibration Tärinä Vibration Vibrasjon Vibration Vibration Vibration Vibratie Vibrazioni Vibración (ISO 5349) Vibração Wibracje Вибрация Vibrace Vibráció Tresljaji STOP < 2.5 m/s 2 Valmiste Make l Malli l l Marque Fabricage Marka Modèle lo o o Марка Značka Gyártmány Znamka Модель l ATB BSABF-75/2-C 74 6A.Garanterad ljudeffektnivå Taattu äänitehotaso Garanteret lydeffektniveau Garantert lydeffektnivå Garantierter Geräuschpegel Guaranteed sound power level Niveau de puissance acoustique garanti Gegarandeerd geluidsniveau Livello di potenza sonora garantito Nivel de potencia de sonido garantizado Nível de ruído garantido Nieprzekraczalny poziom hałasu Гарантированный предельный уровень шума Zaručená úroveň hluku Garantált hangteljesítményszint Zajamčena raven zvočne jakosti (LWA) 84 db(a) 12.Rotationshastighet Pyörimisnopeus Rotationshastighed Rotasjonshastighet Umdrehungsgeschwindigkeit Rotation speed Vitesse de rotation Rotatiesnelheid Velocità di rotazione Régimen Velocidade de rotação Prędkość obrotów Частота вращения Rychlost otáčení Rotációs sebesség Hitrost vrtenja 2850 rpm 6B.Uppmätt ljudeffektnivå Mitattu äänitehotaso Målt lydeffektniveau Målt lydeffektnivå Gemessener geräuschpegel Measured sound power level Niveau de puissance acoustique mesuré Gemeten geluidsniveau Livello di potenza sonora misurato Nivel de potencia de sonido medido Nível de potência sonora medido Nieprzekraczalny poziom hałasu Замеренный уровень шума Naměřená úroveň hluku Mért hangteljesítményszint Izmerjena raven zvočne jakosti 82 db(a) 7.Anmält organ Ilmoitettu laitos Bemyndiget organ Underrettet organ Anmeldeorganisation Notified body Organisme notifié Keuringsinstantie Organismo notificato Organismo notificado Organismo notificado Urząd zatwierdzający Уполномоченная организация Oprávnený orgán Az értesítés címzettje Obveščeni organ ITS Testing & Certification Ltd Notified Body representative 0359

8 EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità Declaración de conformidad CE Declaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozat Izjava ES o skladnosti Denna produkt är i överensstämmelse med - lågspänningsdirektiv 73/23/EEG - direktiv 89/336/EEG om elektromagnetisk kompatibilitet - maskindirektiv 98/37/EEG med särskilda hänvisningar till direktivets bilaga 1 om väsentliga hälso- och säkerhetskrav i samband med tillverkning - ljuddirektiv 2000/14/EG Maskinen är utvecklad och tillverkad enligt följande standard: Tämä tuote täyttää seuraavien direktiivien vaatimukset - matalajännitedirektiivi 73/23/ETY - sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY - konedirektiivi 98/37/ETY viitaten erityisesti direktiivin liitteeseen 1, joka käsittelee olennaisia terveys- ja turvallisuusvaatimuksia valmistuksen yhteydessä - meludirektiivi 2000/14/EG Tuote on kehitetty ja valmistettu seuraavien normien mukaisesti: Dette produkt er i overensstemmelse med - direktiv 73/23/EØF om lavspændingsudstyr - direktiv 89/336/EØF om elektromagnetisk kompatibilitet - direktiv 98/37/EØF om indbyrdes tilnærmelse af medlemsstaternes lovgivning om maskiner med særlig henvisning til direktivets bilag 1 om væsentlige sikkerheds- og sundhedskrav i forbindelse med konstruktion og fremstilling - direktiv 2000/14/EF om støjemission Produktet er udviklet og fremstillet i overensstemmelse med følgende normer: Dette produktet er i overensstemmelse med - lavspenningsdirektiv 73/23/EØF - direktiv 89/336/EØF om elektromagnetisk kompatibilitet - maskindirektiv 98/37/EØF med særskilte henvisninger til direktivets bilag 1 om vesentlige helse- og sikkerhetskrav i forbindelse med produksjon - lyddirektiv 2000/14/EF Produktet en utviklet og produsert i overensstemmelse med følgende normer: Dieses Produkt ist in Übereinstimmung mit - Niederspannungsdirektive 73/23/EEG - Direktive 89/336/EEG zur elektromagnetischen Kompatibilität - Maschinendirektive 98/37/EEG mit besonderem Hinweis auf Anlage 1 der Direktive über wichtige Gesundheits- und Sicherheitsanforderungen im Zusammenhang mit der Herstellung - Schallschutzdirektive 2000/14/EG Das Erzeugnis ist in Übereinstimmung mit folgenden Normen entwickelt und gefertig worden: This product conforms to - Low Voltage Directive 73/23/EEC - Electromagnetic Compatibility Directive 89/336/EEC - Machinery Directive 98/37/EEC with special reference to appendix 1 of the directive regarding essential health and safety requirements in conjunction with manufacturing - Noise Emission Directive 2000/14/EC This product has been developed and manufactured in conformance with the following standards: Ce produit est conforme à - La Directive basse tension 73/23/EEC - La Directive compatibilité électromagnétique 89/336/EEC - La Directive machines 98/37/EEC, avec une référence particulière à l'annexe 1 de la directive concernant les exigences essentielles en matière de santé et de sécurité dans le cadre de la fabrication - La Directive émissions de bruit 2000/14/EC Le produit en question a été mis au point et fabriqué conformément aux normes suivantes: Dit product voldoet aan - Richtlijn voor laagspanning 73/23/EE - Richtlijn voor elektromagnetische compatibiliteit 89/336/EEC - Richtlijn voor machines 98/37/EEC met speciale verwijzing naar aanhangsel 1van de richtlijn voor essentiële gezondheids-en veiligheidsvereisten i.v.m. fabricage Utfärdat i Tranås Annettu Tranåsissa Udfærdiget i Tranås Utstedt i Tranås Ausgefertigt in Tranås, Schweden Issued in Tranås Fait à Tranås Gepubliceerd in Tranås Rilasciata a Tranås Emitido en Tranås Publicado em Tranås Wydano w Tranås Выдано в Траносе Vydáno v Tranåsu Kibocsátva Tranåsban Izdano v Tranås - Richtlijn voor geluidsproductie 2000/14/EC Het product is in overeenstemming met volgende normen ontwikkeld en vervaardigd: Questo prodotto è conforme alla - Direttiva sulla bassa tensione 73/23/EEC - Direttiva sulla compatibilità elettromagnetica 89/336/EEC - Direttiva Macchine 98/37/EEC con particolare riferimento all'appendice 1 della direttiva riguardante i requisiti essenziali in materia di salute e sicurezza relativi alla fabbricazione - Direttiva sulle emissioni sonore 2000/14/EC Riferimento alle norme armonizzate: Este producto respeta las siguientes normas: - Directiva 73/23/CEE sobre baja tensión - Directiva 89/336/CEE sobre compatibilidad electromagnética - Directiva 98/37/CEE sobre máquinas, especialmente su anexo 1 sobre los requisitos esenciales de seguridad y de salud relativos a la fabricación de las máquinas - Directiva 2000/14/CE relativa a las emisiones sonoras Referente a standards armonizados: Este produto está em conformidade com - Directiva sobre Baixa Tensão 73/23/CEE - Directiva sobre Compatibilidade Electromagnética 89/336/CEE - Directiva relativa às Máquinas 98/37/CEE com referência especial ao apêndice 1 da directiva referente aos requisitos essenciais de saúde e segurança em conjunto com os de fabrico. - Directiva sobre Emissão de Ruído 2000/14/CE Referencias à normas harmonizadas: Ten produkt odpowiada nastepujacym normom: - Niskonapieciowe wyroby elektryczne - dyrektywa 73/23/EEC - Kompatybilność elektromagnetyczna - dyrektywa 89/336/EEC - Maszyny - dyrektywa 98/37/EEC, a szczególnie dodatkiem 1 dyrektywy, dotyczacym podstawowych wymogów w zakresie zdrowia i bezpieczenstwa w zwiazku z produkcja - Emisja halasu - dyrektywa 2000/14/EC W odniesieniu do norm harmonizujących: Tento výrobek vyhovuje - Smernici o nízkém napetí 73/23/EEC - Smernici o elektromagnetické kompatibilite 89/336/EEC - Smernici o strojních zarízeních 98/37/EEC se speciálním odkazem na prílohu 1 uvedené smernice týkající se duležitých požadavku na ochranu zdraví a bezpecnost v souvislosti s výrobou - Smernici o emisích hluku 2000/14/EC Použité harmonizované normy: Ta izdelek je v skladu z - Direktivo 73/23/EGS o nizki napetosti - Direktivo 89/336/EGS o elektromagnetni zdru_ljivosti - Direktivo 98/37/EGS o strojih, s posebnim sklicevanjem na njen Dodatek 1 v zvezi z osnovnimi zdravstvenimi in varnostnimi zahtevami, skupaj s proizvodnjo - Direktivo 2000/14/ES o emisijah hrupa Hivatkozás a harmonizált szabványokra: Mats Antonsson Certifieringsansvarig Sertifioinnista vastaava Certificeringsansvarlig Sertifiseringsansvarlig Für die Zertifizierung verantwortlich Certification Manager Directeur de Certification Certification Manager Direttore Certificazione Responsable de certificación Director de Certificação Kierownik ds. legalizacji Начальник службы сертификации Vedoucí pro certifikaci A tanúsításért felelős igazgató Poslovodja za izdajo certifikatov

9 MOWING AHEAD GGP Sweden AB Box 1006 SE TRANÅS
