1 Temadag EMF Elekromagnetiska Felter Oslo Åke Amundin Combinova AB

2 Agenda Kort presentation av Combinova och mig själv Magnetfält är det farligt? Biologiska effekter av EMF. Regelverk från WHO till standards. ICNIRP s Guidelines EU rekommendation 519/1999 EU direktivet 2004/40 EN Elektriska och magnetiska fält från växelströmsnät - Mätning med avseende på allmänhetens exponering EN Mätning av lågfrekventa magnetiska och elektriska fält med avseende på exponering av människan - Instrumentering och mätmetoder

ICNIRP s Guidelines EU rekommendation 519/1999 EU direktivet 2004/40 EN 62 110 - Elektriska och magnetiska fält

3 Combinova AB Tillverkar instrument för att mäta elektriska och magnetiska fält inom frekvensbandet 5 Hz 400 khz. Agenturförsäljning av test och mätutrustning Åke Amundin VD för Combinova För mer info se

4 Magnetfält Är det farligt? Akuta effekter av elektromagnetiska fält (EMF) Lågfrekvent EMF inducerar strömmar i kroppen som stör nervsignalerna bl.a. till hjärtat, ger ofrivilliga muskelryckningar och syn-hallucinationer och påverkar CNS. Högfrekvent EMF ger uppvärmningseffekter som skadar vävnader Mycket höga frekvenser av EMF ger brännskador i huden.

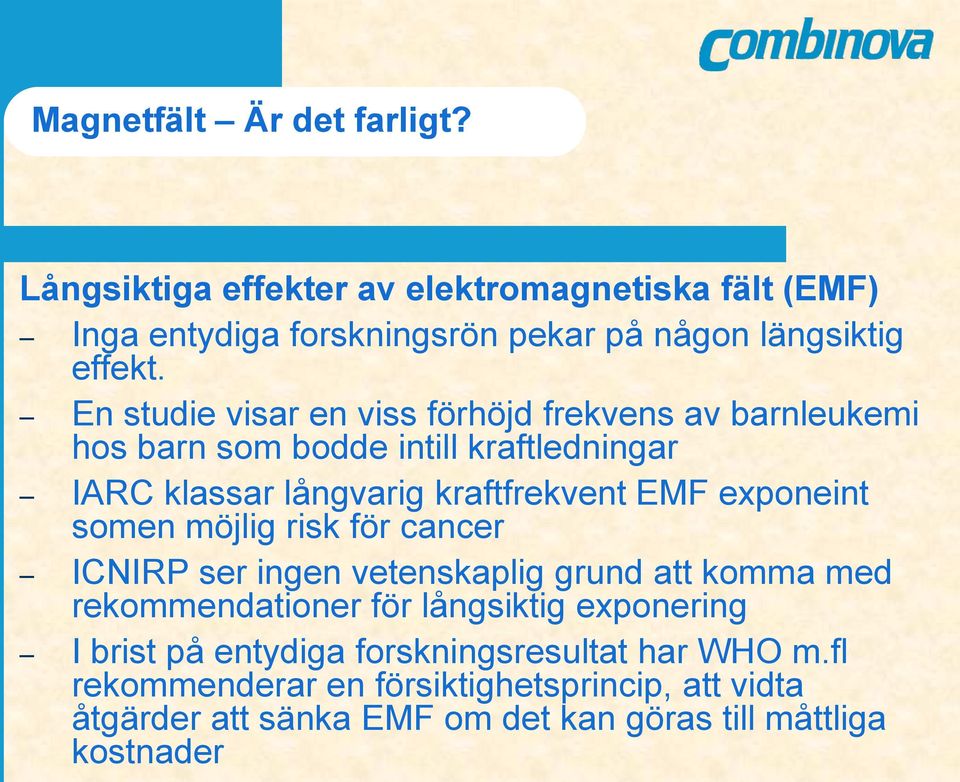

5 Magnetfält Är det farligt? Långsiktiga effekter av elektromagnetiska fält (EMF) Inga entydiga forskningsrön pekar på någon längsiktig effekt. En studie visar en viss förhöjd frekvens av barnleukemi hos barn som bodde intill kraftledningar IARC klassar långvarig kraftfrekvent EMF exponeint somen möjlig risk för cancer ICNIRP ser ingen vetenskaplig grund att komma med rekommendationer för långsiktig exponering I brist på entydiga forskningsresultat har WHO m.fl rekommenderar en försiktighetsprincip, att vidta åtgärder att sänka EMF om det kan göras till måttliga kostnader

exponeint somen möjlig risk för cancer ICNIRP ser ingen vetenskaplig grund att komma med rekommendationer för långsiktig exponering I brist på

6 Regelstrukturen WHO Framework ICNIRP Guidelines EU Directive on occupational exposure EU Recommendation on public exposure IEC/IEEE National legislation National legislation Cenelec National legislation Standards Standards

public exposure IEC/IEEE National legislation National

7 ICNIRP Guidelines International Commission on Non Ionising Radiation Protection GUIDELINES FOR LIMITING EXPOSURE TO TIME-VARYING ELECTRIC, MAGNETIC, AND ELECTROMAGNETIC FIELDS (UP TO 300 GHz) 1 T mt 1 mt B mt ICNIRP Insatsvärden för magnetfält Jämförelse med nya ELF värden Public Occupational 100 μt 10 μt 1 μt nt 10 nt 0 0,1 Hz 1 1 Hz 10 Hz 100 Hz 1 khz 10 khz 100 khz f H z 1 MHz 10 MHz 100 MHz 1 GHz 10 GHz 100 GHz 1000 GHz Public New Occupational New

Public Occupational 100 μt 10 μt 1 μt 100 10 0 100 nt 10 nt 0 0,1 Hz 1 1 Hz 10 Hz 100 Hz 1 khz 10 khz 100 khz 0 1 10 100 1 000 10 000 100 000 1 000 000 10 000

8 EU-rekommendation 1999/519/EG RÅDETS REKOMMENDATION av den 12 juli 1999 om begränsning av allmänhetens exponering för elektromagnetiska fält (0 Hz 300 GHz) Grundar sig på ICNIRPs guidelines från 1998

9 EU-direktiv 2004/40 EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 2004/40/EG av den 29 april 2004 om minimikrav för arbetstagares hälsa och säkerhet vid exponering för risker som har samband med fysikaliska agens (elektromagnetiska fält) i arbetet (18:e särdirektivet enligt artikel 16.1 I direktiv 89/391/EEG)

exponering för risker som har samband med fysikaliska agens

10 EU-direktiv 2004/40 Direktivet grundar sig helt på ICNIRP s Guidelines Implementering som nationella lagar och förordningar sköts upp från till då magnetröntgenkameror inte klarade ICNIRP s gränsvärden. En uppdatering av ICNIRP s gränsvärden presenterades i december Direktivet kommer att anpassas till ICNIRP s uppdatering. På uppdrag av EU har Cenelec tagit fram ett antal standards.

ICNIRP s gränsvärden. En uppdatering av ICNIRP s gränsvärden presenterades i december 2010.

11 EN Elektriska och magnetiska fält från växelströmsnät - Mätning med avseende på allmänhetens exponering

12 EN (forts) This standard establishes measurement procedures for electric and magnetic field levels generated by AC power systems to evaluate the exposure levels of the human body to these fields. is not applicable to DC power transmission systems. is applicable to public exposure in the domestic environment and in areas accessible to the public. specifies fundamental procedures for the measurement of fields, and, with regard to human exposure, for obtaining a field value that corresponds to a spatial average over the entire human body. is not applicable to occupational exposure

is applicable to public exposure in the domestic environment and in areas accessible to the public.

13 EN Measurement of low-frequency magnetic and electric fields with regards to exposure of human beings Special requirements for instruments and guidance for measurements Identifierar nödvändiga specifikationer på fältmätare Visar metoder för kalibrering Definierar krav på instrumentens osäkerhet Ger en överblick av tillgängliga mätprinciper Beskriver mätmetoder

Identifierar nödvändiga specifikationer på fältmätare Visar metoder för kalibrering

14 Magnetfältsmätare Uppdelad efter givare En-axlig mätare med luftspolegivare Tre-axlig ortogonal mätare med luftspolegivare Hall-element mätare Flux-gate mätare Uppdelad efter signalbehandling Digital signalbehandling Med FFT som ger information om frekvensinnehållet Med digitala filter för frekvensrespons enligt ICNIRP eller liknande Analog signalbehandling Med analoga filter för frekvensrepons enligt ICNIRP eller liknande

signalbehandling Med FFT som ger information om frekvensinnehållet Med digitala filter för frekvensrespons

15 Elfältsmätare Uppdelad efter givare Frikroppsmätare en- eller tre-axlig Föreskrivs i de flesta standards Jordreferensmätare enaxlig Elektrooptiska mätare

16 Kontakt information Combinova Marketing AB P.O. Box SE Bromma Sweden Tel: Fax: Åke Amundin Mobil:

93 10 Fax:+ 46-8-29 59 85 Åke Amundin Mobil:

17 MFM 3000

18 MFM 3000 Specifikation Frekvensområde 5 Hz 400 khz Mätområde upp till 2 khz 10 nt 10 mt över 2 khz 10 nt 100 µt Hög mätnoggrannhet i hela frekvensområdet Digital signalbehandling med en noggrann FFT-analys spectrumgraf Stor flexibilitet att anpassa sig till ändrade gränsvärden PC-mjukvara med rik tillgång på analysverktyg

Digital signalbehandling med en noggrann FFT-analys spectrumgraf Stor

19 MFM 3000 Specifikation Utvärdering av fält enligt ICNIRP public och occupational Datakommunikation över USB 2 PC-program för datorstyrd mätning, mätdatahantering, utförlig analys av mätdata samt rapportgenerering.

USB 2 PC-program för datorstyrd mätning,
