Tryckövervakare MULTI 2 med backventiler

Transkript

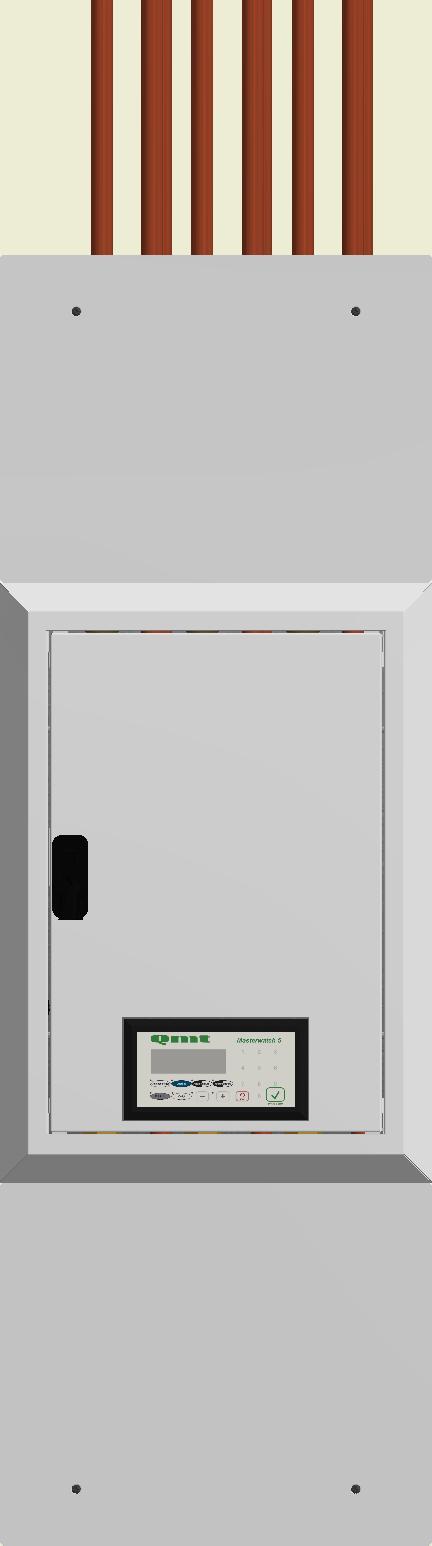

1 Tryckövervakare MULTI 2 med backventiler _181126:1 Qmt-techs kompakta Tryckövervakare MULTI 2 i ny design. Enheten används där extra säkerhet önskas för att övervaka trycknivåer i medicinska gassystem samt ge möjlighet till reservförsörjning och samtidigt förhindra att gas matas ut till ett havererat rörsystem. Tryckövervakare MULTI 2 placeras vanligtvis i korridor på den avdelningen som den försörjer. Enheten levereras som standard med anslutning 22 mm. MULTI 2 finns i utföranden från två till fem gaser, för infällt eller utanpåliggande montage. Produkten har manometrar på inloppet och utloppet och är utrustad med den rostfria kulventilen Classic. Tryckövervakaren kan även sköta växling från primärmatning till reservförsörjning helt automatisk om enheten förses med fast reservgasförsörjning och backventil funktion på både primär och fast reservgasförsörjning. Systemets tryck avläses på tryckövervakarens manometrar eller via ett inbyggt larmsystem. Varje gassort har ett medicinskt gasuttag för reservgasförsörjning med högt flöde. Enkelt är standard, dubbla reservgasuttag är tillval. Vid större kapacitetsbehov erbjuds utrustningen med fast reservgasförsörjning från reservcentral. MULTI 2 kan levereras med mikrobrytare på reservgasförsörjningsventilen (tillval). Produkten följer den europeiska standarden EN ISO samt den nationella normen SIS HB 370. Anslutnings-rören är vid leverans pluggade för att uppfylla renhetskraven. Programtext QMT 7TRXXXX(X) Tryckövervakare MULTI 2 används för medicinska gaser. Reservförsörjning sker genom enkelt/dubbla gasuttag eller med fast reservförsörjning. Produkten är lackerad i vit RAL Apparaten är försedd med den rostfria kulventilen Classic och backventil funktion för inkommande primär och/eller fast reservgasförsörjning. Tryckklass PN 16. Tryckövervakare MULTI 2 följer den europeiska standarden EN ISO samt den nationella normen SIS HB 370 och är CE-märkt. Konstruktion MULTI 2 används för att övervaka att det medicinska centralgassystemets tryck håller sig inom de fastställda värdena. Högt eller lågt tryck indikeras med tryckgivare 4-20 ma som kan kopplas till akustiskt och visuellt larm. Anslutning mot sjukhuset görs via 3 m lång kabel. Varje gas/rörpaket har backventil funktion för inkommande primär och/eller fast reservgasförsörjning samt oförväxlingsbara medicinska gasuttag för att möjliggöra säker reservgasmatning med högt flöde. Vid större reservgasbehov kan utrustningen som tillval förses med fast reservförsörj-ning från reservgascentral. Produkten är CE-märkt och uppfyller standarderna EN ISO , EN ISO , samt nationell norm SIS HB 370. Adress Amerikavägen KALMAR, Sweden Telefon +46(0) Telefax +46(0) Hemsida/ e-post info@qmt3.com

2 Diagram över tryckfall Rörpaket Provgas: Inloppstryck: Temperatur: Nitrogen Se diagrammet 23 C Linjärt tryckfall 2-3 bar Linjärt tryckfall 2-5 bar 2

3 Linjärt tryckfall 2-7 bar 3

4 Måttabell Infällt montage L1 1291,0 1200,0 4

5 115,5 L2 Måttabell Antal gaser L1 L ,5 244, ,5 344, ,5 444, ,5 544,0 29,0 5

6 6

7 Notera Installatören skall ha erforderlig produktkännedom och kunskaper i skyddsgaslödning, samt ha genomgått lödarprövning enligt EN Lödning skall ske med skyddsgas, utan fluss och med fem-procentigt silverfosforkopparlod, artikelnummer QMT Ventilhusen i tryckövervakaren får inte utsättas för temperaturer överstigande 100 C. Såvitt den rörlängd som levereras inte kapas, får skyddsgaslödning ske utan att ventilhuset tas bort. Skulle kapning ske måste ventilen demonteras och löddistans (QMT 7600XX) användas under lödoperationen. Installatören skall förvissa sig om att rätt gas och funktion uppnås genom säkerhetsprovning och att anläggningen följer EN ISO samt nationell norm SIS HB 370. Anläggningen skall före drifttagning säkerhetsbesiktigas enligt gällande standard. Drift & skötselanvisning Se separat Drift & Skötsel Varning Användning av skyddsgas i medicinska gassystem måste noggrant planeras och avskiljas från systemet i övrigt. Efter att lödningen och provning avslutats renspolas systemet med den medicinska gas (=läkemedel) som skall finnas i systemet, för att förebygga personskada. Se SIS HB 370 samt sjukhusets anvisningar. Ventiler får inte, vare sig under installation eller drift utsättas för temperaturer överstigande 100 C. Skulle så ske eller misstanke om att så skett, måste ventilen bytas ut och systemet saneras. Vid brand eller efter brand skall systemet saneras i berörda delar. Installera inte produkten om förseglingspluggarna är avlägsnade, då den kan vara kontaminerad och osäker att installera i medicinska gassystem. 7

8 Beställning Tryckövervakare QMT 7TRXXX(XX)X(XXXX)(XX) Apparat Antal gaser Specifikation/-er Gassort Språk QMT 7TR 1-5 A-U N, D, F, I Exempel: Tryckövervakare med tryckgivare till Norge för tre gaser, O 2, N 2 O, Air med fast reservgasmatning på O 2 och Air, med dubbla gasuttag: QMT 7TR33CG123N ARTIKELNUMMERNYCKEL I aktuell gasordning: 1 Fast reserv på alla gaser 2 Fast reserv på gas 1o2 3 Fast reserv på gas 1o3 4 Fast reserv på gas Fast reserv på gas Fast reserv på gas Fast reserv på gas 1 8 Fast reserv på gas 2 9 Fast reserv på gas 3 Specifikationer A Ej fast reservgasmatning, Tryckgivare (Ett gasuttag) B Ej fast reservgasmatning, Signalmanometer (Ett gasuttag) C Fast reservgasmatning, Tryckgivare (Ett gasuttag) (Tillval) D Fast reservgasmatning, Signalmanometer (Ett gasuttag) (Tillval) E Fast reservgasmatning, Lägesindikering, Tryckgivare (Ett gasuttag) (Tillval) F Fast reservgasmatning, Lägesindikering, Signalmanometer (Ett gasuttag) (Tillval) G Dubbla gasuttag (Tillval) H Larmenhet I Infällt montage J Långa rör (Tillval) U Utanpåliggande montage Gassort * 1 Andningsoxygen (O 2 ) 2 Lustgas (N 2 O) 3 Andningsluft (Air) 4 Instrumentluft (I-luft) 5 Medicinsk koldioxid (CO 2 ) Backventil IT Backventil på inkommande primärgas ITR Backventil på fast reservgasförsörjning ITIR Backventil på inkommande primärgas och fast reservgasförsörjning *) För ytterligare gassorter, kontakta marknadsavdelningen på Qmttech. Adress Amerikavägen KALMAR, Sweden Telefon +46(0) Telefax +46(0) Hemsida/ e-post info@qmt3.com
