1 - din flexibla kulvertleverantör

2 Innehållsförteckning Sid Sid Sid Sid Flexibel kulvert som finns i enkel-, dubbelrör och 4-vägsutförande för värme och tappvarmvatten. Maximal tillfällig temperatur är +95 C och max. temp. för kontinuerlig drift 80 C. Dimensioner: VS mm VV 22-63mm ALUPEX-rörskulvert. Flexibel kulvert som finns i enkel- och dubbelrörsutförande för värme och tappvarmvatten. Maximal tillfällig temperatur är +95 C och max. temp. för kontinuerlig drift 80 C. Dimensioner: 16-32mm Kopparrörskulvert. Flexibel kulvert som finns i enkel- och dubbelrörsutförande för värme, kan användas till tappvarmvatten. Maximal kontinuerlig temperatur är +120 C. Dimensioner: 15-35mm CASAFLEX. Flexibel kulvert med ett mediarör i rostfritt stål som finns i enkel- och dubbelrörsutförande. Maximal kontinuerlig temperatur är +180 C. Dimensioner: DN 20-DN 100 Sid EIGERFLEX. Flexibel kulvert för kall- och avloppsvatten med ett mediarör av PE-100 med självreglerande värmekabel. Maximal kontinuerlig temperatur är +30 C. Dimensioner: mm Sid COOLFLEX. Flexibel kulvert med ett mediarör av PE-100 för kall-, dricks- och avloppsvatten samt fjärrkyla. Maximal respektive lägst kontinuerlig temperatur är +40 C resp. -20 C. Dimensioner: mm Sid COOLMANT. Mediarör av PE-100 som levereras i raka längder för kall-, dricks- och avloppsvatten samt fjärrkyla. Maximal respektive lägst kontinuerlig temperatur är +40 C resp. -20 C. Dimensioner: mm

3 MAXITHERM VVS AB Grundades 1942 MAXITHERM PEX-rörskulvert Kulverten är kvalitets- och miljöcertifierad enligt ISO 9001/14001

4

5 Innehållsförteckning 1 Innehållsförteckning Systembeskrivning 2 Systembeskrivning, allmänt 3 Systembeskrivning 4 Systembeskrivning 5 Åldersbeständighet/livslängdberäkning 6 PEX Enkelrör, värme 6 bar uppbyggnad, dimensioner, material, vikt och leveranslängder 7 PEX Dubbelrör, värme 6 bar uppbyggnad, dimensioner, material, vikt och leveranslängder 8 PEX Enkelrör/Dubbelrör, sanitär 10 bar uppbyggnad, dimensioner, material, vikt och leveranslängder 9 PEX 4-vägskulvert, värme 6 bar, sanitär 10 bar uppbyggnad, dimensioner, material, vikt och leveranslängder Dimensionering och värmeförluster 10 Tryckfallsdiagram, värme 6 bar 11 Tryckfallsdiagram, värme 6 bar 12 Tryckfallsdiagram, sanitär 10 bar 13 Värmeförluster, värme 6 bar, enkelrör och dubbelrör 14 Värmeförluster, sanitär 10 bar, enkelrör och dubbelrör 15 Värmeförluster, värme 6 bar, sanitär 10 bar, 4-vägskulvert Tillbehör 16 Husinföringsböj 90, värme 6 bar, enkelrör och dubbelrör 17 Husinföringsböj 90, sanitär 10 bar, enkelrör och dubbelrör 18 Husinföringsböj 90, värme 6 bar, sanitär 10 bar, 4-vägskulvert 19 PEX Liten L-muff, dimension Ø mm 20 PEX Stor L-muff, dimension Ø 76 - Ø 182 mm 21 Skarvset PE-HD krympmuff, dimension Ø 76 - Ø 250 mm 22 PEX Liten I-muff, dimension Ø mm 23 PEX Stor I-muff, dimension Ø mm 24 PEX Liten T-muff, dimension Ø mm 25 PEX Stor T-muff, dimension Ø mm 26 T-stycke, dimension 125/ / Byxrör, värme 6 bar 28 Kopplingsbrunn 29 Kopplingsbrunn, montageanvisning 30 Förstärkningsplatta för kopplingsbrunn 31 Isoleringsmaterial, PE-skum och PUR-skumbehållare 32 Skruv, övergångskoppling med utvändig gänga eller svetsända 33 Skruv, skarvkoppling: lika eller reducerad dimension 34 Skruv, T-koppling 35 Press, övergångskoppling med gänga eller svetsända 36 Press, skarvkoppling: lika eller reducerad dimension, vinkel Press, T-koppling 38 Elsvetskopplingar 39 Ändtätning standard, krympbar 40 Murgenomföring/Ingjutningsring, för murgenomgång 41 Murgenomgång, håltagning 42 Murgenomgång, special 43 Murgenomgång, borrhål 44 Varningsband Läggningsmetod 45 Läggning i mark 46 Rörgrav 47 Övergång PEX-Stål i mark 48 Övergång PEX-Stål vid murgenomgång (Fixpunkter PEX-skruvkoppling) 49 Övergång PEX-Stål vid murgenomgång (Fixpunkter PEX-presskoppling) 50 Monteringsanvisning, murgenomgång 51 Verktyg för montage 52 Verktyg för presskoppling PEX 1

6 Systembeskrivning 1. Allmänt är ett registrerat varumärke för ett flexibelt rörsystem från MAXITHERM VVS AB, särskilt utformade för lågtemperaturanvändning. Den är idealisk för användning i små och medelstora anläggningar och lokala nätvärk för uppvärmning, inom industri och lantbruk, för dricksvattenförsörjning, avloppssystem, kylsystem och poolinstallationer. har ett mediarör av tvärförnätad polyeten, PEXa. Detta material har valts därför att det besitter utmärkta termiska och mekaniska egenskaper. Det är ett korrosionsbeständigt och kemiskt resistent material. Produkten är fri från skadliga ämnen, vilket gör den mycket skonsam för miljön. PEXa röret i värmeserien och sanitärserien är utrustad med en syrediffusionsspärr (EVOH). Isoleringen består av ett CFC-fritt, flexibelt, fast polyuretanskum med utmärkta isoleringsvärden. Böjligheten på gör det mesta möjligt. Det går enkelt att passera över eller under befintliga ledningar och hinder kan lätt kringgås. 2. Användningsområde Värme, rörserie 5 (SDR 11): Max. temp. för kontinuerlig drift, T Bmax: 80 C Max. tillåtna tillfälliga temp., T max: 95 C (momentant) Max. tillåtna drifttryck, p: 6 bar se sida Sanitär, rörserie 3.2 (SDR 7.4): Max. temp. för kontinuerlig drift, T Bmax: 80 C Max. tillåtna tillfälliga temp., T max: 95 C (momentant) Max. tillåtna drifttryck, p: 10 bar se sida Med kan den kortaste vägen väljas utan att behöva tänka på de begränsningar som krävs enligt den klassiska metoden för rörkonstruktion. Den flexibla en levereras i önskad längd på rulle. Tack vare de generösa leveranslängderna möjliggörs läggning utan skarv i mark. Detta innebär att rörgraven kan vara betydligt smalare. Vilket i sin tur leder till stora besparingar för arbete under mark då installationen går både snabbare och smidigare. Detta gäller speciellt dubbelrören. Med tanke på den mycket korta installationstiden är inte bara den mest tekniskt ideala lösningen, utan även nyckeln till att spara tid och pengar när du installerar fjärrvärmenät. kräver mindre samordning på plats och rören läggs enkelt och snabbt. De fysikaliska egenskaperna hos PEXa-röret i kombination med isoleringen gör att termisk expansion kan ignoreras när du använder denna produkt. Det är mycket enkelt att installera anslutande delar. Övergångarna monteras snabbt och säkert med konventionella skruvkopplingar, press- eller svetskopplingar. Det breda utbudet av tillbehör gör att lösningar kan väljas för varje tillfälle. är tillverkad enligt nuvarande standard (EN /-2). 2

7 Systembeskrivning 1. Fast system PEX Förutsättningar: Fasta, flexibla rörsystem enligt EN /-2 Brandegenskaper: Byggnadsmaterial klass B2 (normalt lättantändlig) enligt DIN Mediarör Material: Grundmaterial: Högdensitetspolyeten (HD-PE), tvärbunden peroxid (PEXa), färg: naturell Bindningsmedel: PE-modifierad, värmebeständig, färg: röd (värme), silver (sanitär) Syrediffusionspärr: Etylen/vinylalkohol (EVOH), värmebeständig, färg: naturell Förutsättningar: Enligt DIN / DIN och E DIN EN , rör i serie 3.2 enligt DVGW arbetsblad W 544 Syreogenomtränglighet: Enligt DIN 4729 vid 40 C, syregenomtränglighet (i relation till insidan av rörens volym) enligt DIN 4726 från 0.10 g / (m 3 x d) Rörserie DIN Serie 5 (SDR 11): för värme (med EVOH spärr) Serie 3.2 (SDR 7.4): för sanitär (med EVOH spärr) Åldersbeständighet: Se katalog sidan 5 Egenskaper: Okänsligt mot aggressivt vatten; låga tryckförluster; mycket god motståndkraft mot kemikalier och mekanisk påverkan PEXa mediarör Referenstemperatur C Värde Provningsnorm Densitet kg/m 3 ISO 1183 Värmeledningstal W/mK ASTM C 1113 Draghållfasthet 20 min. 18 N/mm 2 ISO 6259 Draghållfasthet 80 min. 8 N/mm 2 ISO 6259 Elasticitetsmodul N/mm 2 ISO 527 Elasticitetsmodul N/mm 2 ISO 527 Linjär utvidgningskoefficient E-4 1/K - Linjär utvidgningskoefficient E-4 1/K - Mjukningstemperatur C - Kemisk resistens 20 / 40 / 60 - DIN 8075 B.1 3

8 3. Isolering Material: PEX värme CFC-fritt, cyclopentanblåst polyuretanskum (PUR) PEX sanitär CFC-fritt, 100 % CO 2 -blåst polyuretanskum (PUR) PUR isolering Referenstemperatur C PEX värme PEX sanitär Provningsnorm Densitet - > 50 kg/m 3 > 50 kg/m 3 EN 253 Axiell skjuvhållfasthet 90 kpa EN Värmeledningstal flexibla system W/mK W/mK EN 253 och ISO 8497 Värmeledningstal fasta system W/mK - EN 253 och ISO 8497 Andel slutna celler - 90 % 90 % EN 253 Vattenabsorption % 10 % EN Notera: Värmeförluster enligt EN Mantel Material: Syfte: Linjär lågdensitetspolyeten, (LLD-PE), skarvlöst extruderad Skydda mot mekanisk påverkan och fukt LLD-PE mantel Referenstemperatur C Värde Provningsnorm Densitet kg/m 3 ISO 1183 Värmeledningstal W/mK DIN Mjukningstemperatur C ISO

9 Åldersbeständighet Beräknad livslängd PEX Drifttemperatur: Värme (rörserie 5 / SDR 11) Sanitär (rörserie 3.2 / SDR 7.4) C Drifttryck (bar) Drifttryck (bar) 1 år 5 år 10 år 25 år 50 år 1 år 5 år 10 år 25 år 50 år MPa = 10 bar Långtidsbeteende: (tabell) Värdena har en säkerhetsfaktor på 1,25 och bygger på en serie mätningar som omfattar ett genomsnitt på timmar. De kan jämföras med tabell 5 enligt DIN Alla värden har testats och bekräftats av behöriga organisationer i olika länder. Max. drifttemperatur är 95 C, men tar hänsyn till en kortsiktig övertemperatur (fel temperatur) på 110 C. En typisk flukturerande temperaturdistribution för flödet i ett fjärrvärmesystem ger en medeltemperatur/år på ca. 66 C. Exempel på livstidberäkning Detta är baserat på en typisk variationsvidd av temperatur över en period av 1 år i glidande drift. (gem. EN ) 1 år = 365 dagar = 8760 timmar Temperatur Exempel 1 Driftid Exempel 2 Driftid Exempel 3 Driftid Livstidsberäkning utförd med Miner s Rule Livstidsberäkning med växlande drifttemperaturer beräknas enligt EN ISO C Total drifttid *Beräknad livslängd h 3, ,3 >30 år h >50 år h >40 år *En livstidsberäkning utförd med Miner s Rule för driftförhållandet i exempel 1 leder till en beräknad livslängd på över 30 år. Driftförhållandet i exempel 2 leder till en beräknad livslängd på över 50 år och driftförhållandet i exempel 3 leder till en beräknad livslängd på över 40 år. 5

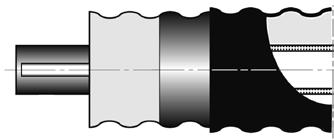

10 MAXITHERM Enkelrör Värme 6 bar PEX-rör på rulle: Dimensioner: 25/76-140/202 Enkel PEXa mediarör PUR-skum PE folie LLD-PE mantel PEX-rör i raka längder: Dimensioner:160/250 s d D s s1 d D Enkel PEXa mediarör HD-PE mantel PEX-rör, värme 6 bar, Enkel Typ PEX mediarör DN Tum Mantel Minimum Volym Vikt Max leveranslängd d x s D x s1 böjradie mediarör Jumborulle Maxrulle mm mm m l/m kg/m m m 25/ x ¾ 78 x / 91 PLUS 93 x / x x / 91 PLUS 93 x / x ¼ 93 x /111 PLUS 113 x / x ½ 113 x /126 PLUS 128 x / x x /142 PLUS 143 x / x ½ 143 x /162 PLUS 163 x / x x /182 PLUS 183 x / x x / x /202 PLUS* 202 x / x x /202 PLUS* 202 x / x x / x x * Tillgängliga vid förfrågan - Vi kan producera olika dimensioner eller speciella längder på begäran (> 500 m). - Större eller mindre leveranslängder kan levereras på trummor om så önskas. - Rullens dimensioner: Jumborulle har ytterdiameter 2800 mm x 800 mm (bredd) Maxrulle har ytterdiameter 2800 mm x 1200 mm (bredd) 6

11 MAXITHERM Dubbelrör Värme 6 bar PEX PEX-rör på rulle: Dimension: 25/76-140/202 s1 s d D Dubbel PEXa mediarör PUR-skum PE folie LLD-PE mantel PEX-rör, värme 6 bar, Dubbel Typ PEX mediarör DN Tum Mantel Minimum Volym Vikt Max leveranslängd d x s D x s1 böjradie mediarör Jumborulle Maxrulle mm mm m l/m kg/m m m / 91 2 x 25 x x ¾ 93 x x /111 PLUS 113 x x /111 2 x 32 x x x x /126 PLUS 128 x x /126 2 x 40 x x 1¼ 128 x x /142 PLUS 143 x x /162 2 x 50 x x 1½ 163 x x /182 PLUS 183 x x /182 2 x 63 x x x x /202 PLUS* 202 x x * Tillgängliga vid förfrågan - Vi kan producera olika dimensioner eller speciella längder på begäran (> 500 m). - Större eller mindre leveranslängder kan levereras på trummor om så önskas. - Rullens dimensioner: Jumborulle ytterdiameter 2800 mm x 800 mm (bredd) Maxrulle ytterdiameter 2800 mm x 1200 mm (bredd) 7

12 MAXITHERM Enkel-/Dubbelrör Sanitär 10 bar s d D s1 Enkel Dubbel PEXa mediarör PUR-skum PE folie LLD-PE mantel Kanal för värmekabel (HBK) Enkelrör dim 32-50mm 18 PEX-rör, sanitär 10 bar, Enkel Typ DN Tum PEX mediarör Mantel Minimum Volym Vikt Max leveranslängd d x s D x s1 böjradie mediarör Jumborulle Maxrulle mm mm m l/m kg/m m m 22/ x x / ¾ 28 x x / x x / ¼ 40 x x / ½ 50 x x / x x /111 HBK x x /126 HBK 32 1¼ 40 x x /126 HBK 40 1½ 50 x x PEX-rör, sanitär 10 bar, Dubbel Typ DN Tum PEX mediarör Mantel Minimum Volym Vikt Max leveranslängd d x s D x s1 böjradie mediarör Jumborulle Maxrulle mm mm m l/m kg/m m m / ¾ x x x / x x x / ¼ + ¾ 40 x x x / ½ x x x Vi kan producera olika dimensioner eller speciella längder på begäran (> 500 m). - Större eller mindre leveranslängder kan levereras på trummor om så önskas. - Rullens dimensioner: Jumborulle har ytterdiameter 2800 mm x 800 mm (bredd) Maxrulle har ytterdiameter 2800 mm x 1200 mm (bredd) 8

13 MAXITHERM 4-Vägskulvert Värme 6 bar, sanitär 10 bar PEX s D d s1 PEXa mediarör PUR-skum PE folie LLD-PE mantel PEX-rör, värme 6 bar, sanitär 10 bar, 4-vägskulvert Typ DN Tum Mediarör d x s Mantel D x s1 Minimum böjradie Volym mediarör Vikt Max leveranslängd Jumborulle Maxrulle H /S / ¾ ¾ mm 25 x 2.3 mm 143 x 3.0 m 0.7 l/m kg/m 3.25 m 110 m ¾ 25 x x x H /S / x x ¾ 32 x x x H /S / x x x x ¼ 22 x H /S / ¼ 40 x x ¼ 40 x ¾ 40 x x Vi kan producera olika dimensioner eller speciella längder på begäran (> 500 m). - Större eller mindre leveranslängder kan levereras på trummor om så önskas. - Rullens dimensioner: Jumborulle har ytterdiameter 2800 mm x 800 mm (bredd) Maxrulle har ytterdiameter 2800 mm x 1200 mm (bredd) 9

14 Tryckfallsdiagram Värme 6 bar Vattentemperatur 80 C Råhetstal ε = mm (PEXa) (1 mmvp = 9.81 Pa) ṁ Q 860 T ṁ = Massflöde i kg/h Q = Effektbehov i kw T = Temperaturskillnad mellan tillopp och retur i C Q [kw] Massflöde ṁ [kg/h] m/s Vattenhastighet 0.4 m/s 0.5 m/s 0.75 m/s 1.0 m/s 3.0 m/s 2.0 m/s 1.5 m/s 160/130.8 mm 140/114.6 mm 125/102.2 mm 110/90.0 mm 90/73.6 mm 75/61.4 mm 63/51.4 mm 50/40.8 mm 40/32.6 mm 32/26.2 mm 25/20.4 mm T 30 C 20 C m/s Tryckfall p [Pa/m] 10

15 Tryckfallsdiagram Värme 6 bar - fler T Vattentemperatur 80 C Råhetstal ε = mm (PEXa) (1 mmvp = 9.81 Pa) ṁ Q 860 T ṁ = Massflöde i kg/h Q = Effektbehov i kw T = Temperaturskillnad mellan tillopp och retur i C PEX 11

16 Tryckfallsdiagram Sanitär 10 bar Vattentemperatur 60 C Råhetstal ε = mm (PEXa) (1 mmvp = 9.81 Pa) ṁ Q 860 T ṁ = Massflöde i kg/h Q = Effektbehov i kw T = Temperaturskillnad mellan tillopp och retur i C Q [kw] Massflöde ṁ [kg/h] Vattenhastighet 0.3 m/s 0.4 m/s 0.5 m/s 0.75 m/s 1.0 m/s 1.5 m/s 2.0 m/s 63/45.6 mm (DN 50, 2 ) 50/36.2 mm (DN 40, 1½ ) 40/29.0 mm (DN 32, 1¼ ) 32/23.2 mm (DN 25, 1 ) 28/20.0 mm (DN 20, ¾ ) 22/16.0 mm (DN 16, 5 8 ) T 30 C 20 C m/s Tryckfall p [Pa/m] 12

17 Värmeförluster Värme 6 bar Enkelrör Värmeförlust q [W/m] för ett enkelrör K-värde Medeltemperatur T B [ C] Enkelrör [W/mK] / / 91 PLUS / , / 91 PLUS / /111 PLUS / /126 PLUS / /142 PLUS / /162 PLUS / /182 PLUS / /182 PLUS /202 PLUS / /202 PLUS / /250* a = 0.1 m T E l E H = 0.8 m PEX Dubbelrör (tillopp och retur i samma kulvert) Värmeförlust q [W/m] för dubbelrör K-värde Medeltemperatur T B [ C] Dubbelrör [W/mK] / /111 PLUS / /126 PLUS / /142 PLUS / /182 PLUS / /202 PLUS RL (retur) VL (tillopp) H = 0.8 m T E l E Notera: Värmeförluster enligt EN Typ av installation, enkelrör: Typ av installation, dubbelrör: Kulvertavstånd: Fyllnadshöjd enligt E-norm: Marktemperatur: Värmeledningsförmåga mark: Värmeledningsförmåga, PUR-isolering: *Värmeledningsförmåga, PUR-isolering: Värmeledningsförmåga, PEX-rör: Värmeledningsförmåga, LLD-PE mantel: 2 enkelrör, förlagda i mark 1 dubbelrör, förlagd i mark a = 0.10 m H = 0.80 m T E = 10 C l E = 1.0 W/mK lpur = W/mK lpur = W/mK lpexa = 0.38 W/mK lpe = 0.33 W/mK Värmeförluster: q = U (T B -T E) [W/m] U = K-värde kulvert [W/mK] T B = Medeltemperatur kulvert [ C] T E = Medeltemperatur mark [ C] VL= Tillopp RL= Retur 13

18 Värmeförluster Sanitär 10 bar Enkelrör Värmeförlust q [W/m] för enkelrör Enkelrör K-värde Medeltemperatur T B [ C] [W/mK] / / / / / / /111 HBK /126 HBK /126 HBK H = 0.8 m T E l E Dubbelrör Värmeförlust q [W/m] för dubbelrör Dubbelrör K-värde Medeltemperatur T B [ C] [W/mK] / / / / / / / / RL (retur) VL (tillopp) H = 0.8 m T E l E Typ av installation, enkelrör: Typ av installation, dubbelrör: Fyllnadshöjd enligt E-norm: Marktemperatur: Värmeledningsförmåga mark: Värmeledningsförmåga, PUR-skum: Värmeledningsförmåga, PEX-rör: Värmeledningsförmåga, PE-mantel: 1-enkelrör förlagd i mark 1-dubbelrör förlagd i mark H = 0.80 m T E = 10 C l E = 1.0 W/mK lpur = W/mK lpexa = 0.38 W/mK llld-pe = 0.33 W/mK Värmeförluster: q = U (T B -T E) [W/m] U = K-värde kulvert [W/mK] T B = Medeltemperatur kulvert [ C] T E = Medeltemperatur mark [ C] 14

19 Värmeförlust Värme 6 bar, Sanitär 10 bar, 4-vägskulvert PEX 4-vägskulvert Värmeförlust q [W/m] för 4-vägskulvert 4-vägskulvert K-värde Medeltemperatur T B [ C] [W/mK] H /S / H /S / H /S / H /S / H = 0.8 m T E l E Typ av installation, 4-vägskulvert: Fyllnadshöjd enligt E-norm: Marktemperatur: Värmeledningsförmåga mark: Värmeledningsförmåga, PUR-skum: Värmeledningsförmåga, PEXa-rör: Värmeledningsförmåga, PE-mantel: En 4-vägskulvert förlagd i mark H = 0.80 m T E = 10 C l E = 1.0 W/mK lpur = W/mK lpex = 0.38 W/mK lpe = 0.33 W/mK Värmeförluster: q = U (T B -T E) [W/m] U = K-värde kulvert [W/mK] T B = Medeltemperatur kulvert [ C] T E = Medeltemperatur mark [ C] 4-vägskulvert - värmeförluster under drift Exempel på beräkning av genomsnittlig drittemperatur T B [ C] Tillopp - värme: 70 C Retur - värme: 40 C Tillopp - sanitär: 60 C Retur - sanitär: 50 C T B = = 55 C 4 15

20 Husinföringsböj, 90 Värme 6 bar, Enkel- och Dubbelrör Böj, 90 PEX Dimensioner: 25/76-125/182mm Böj, 90 (St 37.0) Med svetsade presskopplingar Dimensioner: 140/ /250mm 1100 Enkelrör Dubbelrör A Enkelrör Typ PEX-mediarör Mantel Volym Vikt d x s D x s1 mediarör mm mm l/m kg/st 25/ x x / 91 PLUS 25 x x / x x / 91 PLUS 32 x x / x x /111 PLUS 40 x x / x x /126 PLUS 50 x x / x x /142 PLUS 63 x x / x x /162 PLUS 75 x x / x x /182 PLUS 90 x x / x x /182 PLUS 110 x x /202 PLUS 110 x x / x x /202 PLUS 125 x x /225* 140 x x / x x *Reduktionskrympmuff erfordras Figurer i mm Dubbelrör Typ PEX-mediarör Mantel Volym Vikt d x s D x s1 mediarör mm mm l/m kg/st / 91 2 x 25 x x x /111 PLUS 2 x 25 x x x /111 2 x 32 x x x /126 PLUS 2 x 32 x x x /126 2 x 40 x x x /142 PLUS 2 x 40 x x x /162 2 x 50 x x x /182 PLUS 2 x 50 x x x /182 2 x 63 x x x /202 PLUS 2 x 63 x x x

21 Husinföringsböj, 90 Sanitär 10 bar, Enkel- och Dubbelrör Böj, 90 Dimensioner: 22/76-63/126 mm PEX 1100 Enkelrör Dubbelrör 1600 A Figurer i mm Enkelrör Typ DN Tum PEX-mediarör Mantel Volym Vikt d x s D x s1 mediarör mm mm l/m kg/st 22/ x x / ¾ 28 x x / x x / ¼ 40 x x / ½ 50 x x / x x Dubbel Typ DN Tum PEX-mediarör Mantel Volym Vikt d x s D x s1 mediarör mm mm l/m kg/st / ¾ x x x / x x x / ¼ + ¾ 40.0 x x x / ½ x x x

22 MAXITHERM PEX-rörskulvert Husinföringsböj, 90 Värme 6 bar, Sanitär 10 bar, 4-vägskulvert Böj, 90 Dimensioner: mm Figurer i mm 4-vägskulvert Typ DN Tum PEX-mediarör Mantel Volym Vikt d x s D x s1 mediarör mm mm l/m kg/st H25+25/S28+22/ ¾ 25 x x ¾ 25 x ¾ 28 x x H32+32/S28+22/ x x x ¾ 28 x x H32+32/S32+22/ x x x x x H40+40/S40+28/ ¼ 40 x x ¼ 40 x ¼ 40 x ¾ 28 x

23 MAXITHERM Liten L-muff Dimension Ø mm PEX d d Figur i mm Liten L-muff, Enkel-/Dubbelrör Yttermantel Ø d2 Ø d x x x 91 x x x 111 x x x Delar till L-muff 1 ABS halvmuff 2 PEX-vinkelkoppling; se sid 36 3 Tätningsklammer (14 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring L-muff kan reduceras från Ø 111 mm till Ø 76 mm OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 19

24 MAXITHERM Stor L-muff Dimension Ø mm d1 MAXITHERM MAXITHERM d2 265 Figur i mm 508 Stor L-muff, Enkel-/Dubbelrör Yttermantel Ø d2 Ø d x x x x x x x 91 x x x x x x x 111 x x x x x x x 126 x x x x x x x 142 x x x x x x x 162 x x x x x x x 182 x x x x x x x Delar till L-muff 1 ABS halvmuff 2 PEX-vinkelkoppling; se sid 36 3 Tätningsklammer (22 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring L-muff kan reduceras från Ø 182 mm till Ø 76 mm OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 20

25 Skarvset PE-HD krympbar Dimension Ø mm PEX skarv reducerande skarv d1 d1 Isolerat stålrör 1 2 d1 d2 d2 d2 Isolerat stålrör Delar till skarvset 1 PEX-koppling; se sid 36 2 Isoleringsmaterial, PUR eller PE; se sid 31 3 Krympmuff 4 Krympband PEX-rör Installationsanvisning: Svetsning 1 Isolerat stålrör 2 Montera till Ø d x x 91 x x 111 x x Ø d1 126 x x 142 x x 162 x x 182 x x 250 x till isolerat stålrör Ø d x x x 91 x x x x 111 x x x x Ø d1 126 x x x x 142 x x x x 162 x x x x x x 182 x x x x x x 250 x x x 21

26 MAXITHERM Liten I-muff Dimension Ø mm d1 d2 185 Figur i mm 578 Liten I-muff, Enkel-/Dubbelrör Yttermantel Ø d2 Ø d x x x 91 x x x 111 x x x I-muff kan reduceras från Ø 111 mm till Ø 76 mm Delar till I-muff 1 ABS halvmuff 2 PEX-skarvkoppling; se sid 36 3 Tätningsklammer (12 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 22

27 MAXITHERM Stor I-muff Dimension Ø mm PEX d1 d Figur i mm Stor I-muff, Enkel-/Dubbelrör Yttermantel Ø d2 Ø d x x x x x x x 91 x x x x x x x 111 x x x x x x x 126 x x x x x x x 142 x x x x x x x 162 x x x x x x x 182 x x x x x x x Delar till I-muff 1 ABS halvmuff 2 PEX-skarvkoppling; se sid 36 3 Tätningsklammer (22 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring Stor I -muff kan reduceras från Ø 182 mm till Ø 76 mm OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 23

28 MAXITHERM Liten T-muff Dimension Ø mm d d1 d Figur i mm Liten T-muff, Enkel-/Dubbelrör Yttermantel Avstick, Ø d2 Ø d1 - Ø d x x x x x x x x x x x x x x x x x x Delar till T-muff 1 ABS halvmuff 2 PEX-koppling; se sid 37 3 Tätningsklammer (16 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring T-muff kan reduceras från Ø 111 mm till Ø 76 mm OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 24

29 MAXITHERM Stor T-muff Dimension Ø mm d2 PEX d1 d Figur i mm Stor T-muff, Enkel-/Dubbelrör Yttermantel Avstick, Ø d2 Ø d1 - Ø d x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Delar till T-muff 1 ABS halvmuff 2 PEX koppling; se sid 37 3 Tätningsklammer (27 st.) 4 Isoleringsmaterial; se sid 31 5 Limmad yta 6 Reduceringsring T-muff är inte lämplig för användning till 4-vägskulvert (se istället kopplingsbrunn sid. 28). OBS! Installeras skyddad mot klimatpåverkan (UV-strålning). 25

30 T-stycke Dimension 125/ /250mm 1 A 2 T-stycket och dess delar 1 T-stycke, isolerade stålrör (St 37.0) 2 Krympband 3 Krympmuff 4 Hål för PUR skum 5 Övergångskoppling 6 PEX-rör Avstick, vinklad Isolerat stålrör Avstick 125/225 mm: Avstick, rakt 140/225 mm: Avstick, vinklad /250 mm: Avstick, vinklad 45 T-skarv, DN 150 Yttermantel Avstick, Ø d2 Ø d1 Ø d3 25/76 32/76 40/91 50/111 63/126 75/142 90/ / / / / / / /225* x x x x x x x x x x 140/ /225* x x x x x x x x x x x 160/ /250 x x x x x x x x x x x x * Reduktionshylsor krävs Andra dimensioner på avsticken är tillgängliga vid förfrågan 26

31 Byxrör Värme 6 bar PEX Enkelrör Ø D VL (tillopp) (höger) VL (tillopp) (höger) Enkelrör RL (retur) 300 Ø C mind Dubbelrör / 2 x Enkelrör Enkelrör Ø D Dubbelrör Ø C mm mm mm mm 2 x 25/ / x 25/ 91 PLUS / x 32/ / x 32/ 91 PLUS / x 40/ / x 40/111 PLUS / x 50/ / x 50/126 PLUS / x 63/ / x 63/142 PLUS / RL (retur) VL (tillopp) (botten) 11 0 / +1 Figur i mm Bild: A - A Obs: Med enkelröret, i flödesriktningen, är tilloppsflödet (VL) alltid till höger och i dubbelröret, är det alltid i botten. Ø D KMR VL (tillopp) (höger) VL (tillopp) (höger) KMR RL (retur) Ø C mind RL (retur) VL (tillopp) (botten) X Figur i mm Bild: A - A Obs: Med enkelröret, i flödesriktningen, är tilloppsflödet (VL) alltid till höger och i dubbelröret, är det alltid i botten. Dubbelrör / 2 x förisolerade stålrör (St 37.0) Enkelrör DN Ø D Dubbelrör stål Dubbelrör Ø C mm mm mm mm mm / / / / / / / / / /

32 Kopplingsbrunn Dimension 25/76-125/182 Kopplingsbrunn för dimension DN 20 - DN 125 En kopplingsbrunn används för att täcka och skydda rörskarvar, avstängningsventiler eller T-rör. Kopplingsbrunnen är en vattentät konstruktion av polyeten. Det multifunktionella utförandet gör det möjligt att använda en brunnstyp för alla rördimensioner (DN 20 - DN 125) Ø Ø 136 Ø 166 Ø Ø Godstjocklek 8 mm 8 Figur i mm Ø Brunn utgång Rördimensioner (ytterdiameter) Ø YD, 206 x 8 mm Utgång för rördiameter Ø Ø 182, 162* Ø YD, 166 x 8 mm Utgång för rördiameter Ø Ø 142, 126* Ø YD, 136 x 8 mm Utgång för rördiameter Ø Ø 111, 91*, 76* *med reduktionsring YD = ytterdiameter 28

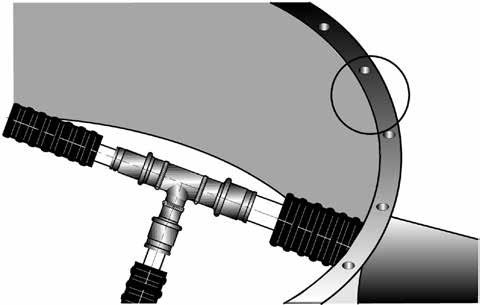

33 Kopplingsbrunn Installation för dimension DN 20 - DN PEX Reduktionsring i två delar 5 6 Se installationsanvisning s Packning 29 x 12 M10 x

34 Förstärkningsplatta - till kopplingsbrunn Bild som visar installation av förstärkningsplatta Belastning Förstärkningsplatta skall användas där det kan vara allmän trafik och för grund installation. Maximal last per ytenhet får inte överstiga q = 153 kn/m² (SLW 60 enligt DIN 1055). Sand, komprimerad ø 120 Förstärkningsplatta 20 Installationsmetod Korrekt packning av sand måste säkerställas så att förstärkningsplattan kan tjäna sitt syfte som en belastningssköld för brunnen. När man komprimerar sanden är det viktigt att uppnå densitet DPR = 96%. För att underlätta det fortsatta arbetet med brunnen bör förstärkningsplattan vara försedd med lyftöglor. Efter att ha slutfört arbetet och fyllt gropen, se till att fyllningen mellan brunnen och förstärkningsplattan har återställts på rätt sätt. Brunn Fyllning/isolering Några förslag för fyllning och isoleringsmaterial som kan användas: - Bulk polystyren material - Armaflex eller Tubolit - Skum Förstärkningsplatta GOK Figur i cm Obs! Det finns ingen anledning att använda fyllnadsmaterial i avsticken. Likaså är det inte nödvändigt att isolera rören. Beslutet är upp till kunden. Ändtätningar skall användas. 50 Sand, komprimerad Brunn 80 Figur i cm Obs! Förstärkningsplattan skall vara placerad så att den täcker hela brunnen. (se illustration). 30

35 Isoleringsmaterial PE-skum (DN 20 - DN 125), PUR-skumflaskor (DN 20 - DN 150) PEX Isoleringsmaterial för krympbara skarvset Polyetenrörskål (DN 20 - DN 125) Färdiga rörskålar gjorda av polyeten, med slutna celler, är utmärkta som isolering till krympbara skarvset (ej för muffar). Polyetenrörskålarna finns till olika rördimensioner och förses med tillhörande krympmuff och krympband. Isolerskålarna ska monteras noggrant mellan de två skarvade kulvertarna så att luftspalter blir minimala. PE PUR-skum för krympbara skarvset, I-muff, L-muff och T-muff CFC-fritt, cyklopentanblåst PUR-skum i plastflaskor. Den erforderliga mängden CFC-fri polyuretanskum levereras i behållare anpassat i storlekar för de olika dimensionerna. Komponenterna levereras i två flaskor och blandas ihop vid skumningstillfället. Observera säkerhetsföreskrifter i installationsanvisningarna som medföljer produkten. Säkerhetsföreskrifter Skyddsglasögon och handskar skall bäras. Syntetiska handskar Skyddsglasögon 31

36 Skruv, övergångskoppling -med utvändig gänga och svetsända Koppling med utvändig gänga Värme 6 bar Sanitär 10 bar Material: mässing Material: mässing PEX PEX-rör Skruvkoppling L PEX-rör Skruvkoppling L mm mm mm mm mm mm L 25 x x 2.3-¾ x x 3.0-¾ x x x x 4.0-¾ x x 3.7-1¼ x x x x 4.6-1½ x x 5.5-1¼ 67 PEX x x x x 6.9-1½ x x 6.8-2½ x x x x L 110 x x Utseende och storlek kan variera beroende på fabrikat. Koppling med svetsända St 37.0 L St 37.0 L PEX PEX Värme 6 bar Material: mässing / St 37.0 PEX-rör Svetsända L mm mm mm 25 x x x x x x x x x x x x x x x x

37 Skruv, skarvkoppling PEX-PEX -med lika dimension och reducerad PEX Koppling, lika dimension Värme 6 bar Sanitär 10 bar Material: mässing Material: mässing PEX PEX-rör Koppling L PEX-rör Koppling L mm mm mm mm mm mm L 25 x x x x x x x x x x x x x x x x PEX x x x x x x x x x x L 110 x x Utseende och storlek kan variera beroende på fabrikat. Koppling, reducerad dimension PEX L PEX Värme 6 bar Sanitär 10 bar Material: mässing Material: mässing PEX-rör Koppling PEX-rör Koppling L mm mm mm mm mm 32 x 2.9 / 25 x / 25-¾ 28 x 4.0 / 22 x ¾ / 22-½ x 3.7 / 32 x ¼ / x 4.6 / 40 x ½ / 40-1¼ 75 x 6.8 / 63 x ½ / 63-2 Vid förfrågan är andra dimensioner tillgängliga (lödda) L Utseende och storlek kan variera beroende på fabrikat. 33

38 Skruv, T-koppling -utvändig gänga d2 d2 d1 d3 d1 d3 PEX Ø PEX Ø Värme 6 bar Material: mässing Ø d1 Ø d3 Avstick, Ø d2 mm mm 25 x x x x x x x x x x 2.3 x x x x x x x x 32 x x 2.9 x x x x x x x x 32 x x 2.3 x x x x x x x x 40 x x 3.7 x x x x x x x x 40 x x 2.9 x x x x x x x x 50 x x 4.6 x x x x x x x x 50 x x 3.7 x x x x x x x x 63 x x 5.8 x x x x x x x x 63 x x 4.6 x x x x x x x x 75 x x 6.8 x x x x x x x x 75 x x 5.8 x x x x x x x x 90 x x 8.2 x x x x x x x x 90 x x 6.8 x x x x x x x x 110 x x 10.0 x x x x x x x x 110 x x 8.2 x x x x x x x x Andra dimensioner är tillgängliga vid förfrågan Sanitär 10 bar Material: mässing Ø d1 Ø d3 Avstick, Ø d2 mm mm 22 x x x x x x x x 3.0 x x x x x x 28 x x 4,0 x x x x x x 28 x x 3,0 x x x x x x 32 x x 4.4 x x x x x x 32 x x 5.5 x x x x x x 40 x x 4.4 x x x x x x 40 x x 4.4 x x x x x x 50 x x 6.9 x x x x x x 50 x x 4.4 x x x x x x 63 x x 8.7 x x x x x x 63 x x 6.9 x x x x x x Andra dimensioner är tillgängliga vid förfrågan 34

39 Press, övergångskoppling -med utvändig gänga och svetsända PEX Anslutning med utvändig gänga Värme 6 bar Sanitär 10 bar Material: mässing Material: mässing PEX-rör Skruvkoppling L PEX-rör Skruvkoppling L mm mm mm mm mm mm 25 x x 2.3-¾ x x 3.0-¾ x x x x 4.0-¾ x x 3.7-1¼ x x x x 4.6-1½ x x 5.5-1¼ 82 L 63 x x x x 6.9-1½ x x 6.8-2½ x x x x x x x x x x Anslutning med svetsända L 1 L 2 St 37 Värme 6 bar Material: Stål PEX-rör Svetsända L1 L2 mm mm mm mm 25 x x x x x x x x x x x x x x x x x x x x x x

40 Press, skarvkoppling PEX-PEX -lika dimension, reducerad och med vinkel 90 Koppling, lika dimensioner L Värme 6 bar Sanitär 10 bar Material: mässing Material: mässing PEX-rör Koppling L PEX-rör Koppling L mm mm mm mm mm mm 25 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Koppling, reducerad dimension Värme 6 bar Sanitär 10 bar Material: mässing/stål* Material: mässing PEX-rör Koppling PEX-rör Koppling L mm mm mm mm mm mm 32 x x x 4.4/28 x x 4.4/28 x x x x 5.5/32 x x 5.5/32 x x x x 6.9/40 x x 6.9/40 x L 63 x x x 8.7/50 x x 8.7/50 x x x x x x x x 11.4* 110 x x 12.7* 125 x x 14.6* 125 x Koppling, vinkel 90 z z a Värme 6 bar Material: mässing/stål* PEX-rör PEX-rör a z mm mm mm mm 25 x x x x x x x x x x x x x x x x x 11.4* 125 x Sanitär 10 bar Material: mässing PEX-rör PEX-rör a z mm mm mm mm 22 x x x x x x x x x x x x a 36

41 Press, T-koppling PEX-PEX d2 d2 d1 d3 d1 d3 PEX Mässing/CrNi St Värme 6 bar Ø d1 Ø d3 Avstick, Ø d2 mm mm 25 x x x x x x x x x x x 2.3 o/x 32 x x 2.9 o/x o/x 32 x x 2.3 o/x 40 x x 3.7 o/x o/x o/x 40 x x 2.9 o/x¹ o/x¹ 50 x x 4.6 o/x o/x o/x o/x 50 x x 3.7 o/x o/x o/x¹ 63 x x 5.8 o/x o/x o/x o/x o/x 63 x x 4.6 o/+ o/x o/x o/x 75 x x 6.8 o/x o/x o/x o/x o/x o/x 75 x x 5.8 o/+ o/x o/+ o/x o/x 90 x x 8.2 o/+ o/x o/x o/+ o/x o/+ o/x 90 x x 6.8 o/+ o/+ o/+ o/+ o/+ o/+ 110 x x 10.0 o/+ o/x o/+ o/x o/x o/+ o/+ o/x 110 x x 8.2 o/+ o/+ o/+ o/+ o/+ o/+ o/+ 125 x x 11.4 o o o o o o o o o Sanitär 10 bar Ø d1 Ø d3 Avstick, Ø d2 mm mm 22 x x x x x x x x 3.0 x x 28 x x 4.0 x x x x 28 x x 3.0 x 32 x x 4.4 x x x x 32 x x 4.0 x x x x 40 x x 5.5 x x x x x 40 x x 3.0 x x x x 40 x x 4.0 x x x 50 x x 6.9 x x x x x 50 x x 5.5 x x x x x 50 x x 4.4 x x x x x 50 x x 4.0 x x x 63 x x 8.7 x x x x x x 63 x x 6.9 x x x x 63 x x 5.5 x x x x - Andra dimensioner tillverkas på beställning - T-rör i stål 37 kan tillverkas på beställning - Dimension 160/250mm levereras som prefabricerat T-stycke (se sid 26). Material: x = Mässing CuZn39Pb3 (DN 20 - DN 50), Kanonmetall Rg7 (DN 65 - DN 100) o = St 37.0, svetsade + = CrNi , , (316L) 37

42 Elsvetskopplingar Dimension Ø mm Levereras på beställning Elsvetsmuff Värme 6 bar Material: tvärbunden polyeten PEX-rör PEX-rör mm mm 75 x x x x x x x x 11.4 Elsvetsmuff, böj 90 Värme 6 bar Material: tvärbunden polyeten PEX-rör PEX-rör mm mm 75 x x x x x x x x x x 14.6 Skarv med fläns (AG) Levereras på beställning Reduktion* Levereras på beställning Värme 6 bar Material: tvärbunden polyeten PEX-rör mm 75 x x x x 11.4 Värme 6 bar Material: tvärbunden polyeten PEX-rör PEX-rör mm mm Elsvets T-rör -lika dimensioner Levereras på beställning Värme 6 bar Material: tvärbunden polyeten PEX-rör mm 75 x x x x 11.4 Hyrbart basverktyg för PEXa elsvetskopplingar innefattar svets ovh rörklämmor Artikel Verktygsset exklusive röravskärare Tillhörande rörklämmor Röravskärare mm Röravskärare mm *Notera: Reduktion kan inte användas ihop med muffar. Endast utbildad personal ska installera elsvetskopplingar 38

43 Ändtätning Krympbar Krympbar ändtätning, enkelrör PEX Krympbar ändtätning, dubbelrör Krympbar ändtätning, 4-vägskulvert A Bild A Enkelrör Typ Värme Typ Sanitär 25/ 76 22/ 76 25/ 91 PLUS 28/ 76 32/ 76 32/ 76 32/ 91 PLUS 32/111 HBK 40/ 91 40/ 91 40/111 PLUS 40/126 HBK 50/111 50/111 50/126 PLUS 50/126 HBK 63/126 63/126 63/142 PLUS 75/142 75/162 PLUS 90/162 90/182 PLUS 110/ / / /202 PLUS 140/ /250 Dubbelrör Typ / /111 PLUS / / / /126 PLUS / / /142 PLUS / /162 PLUS /182 PLUS /182 PLUS /202 PLUS 4-vägskulvert Typ / / / / / / / /162 39

44 Murgenomföring/Ingjutningsring för murgenomgång Skruvklämma B Dy D A Enkel-, Dubbelrör och 4-vägskulvert Yttermantel diameter Innerdiameter, D Ytterdiameter, Dy A B mm mm mm mm mm Håltagning görs enligt sid 41 40

45 Murgenomgång Håltagning Genomgång i vägg PEX PEX-koppling: se sid 32 eller sid 36 ca. 80 mm 80 mm D Ändtätning: se sid 39 ; se sid 6-9 Murgenomföring/Ingjutningsring: se sid 40 Håltagning Yttermantel L min H min Ø D mm mm mm D 100 D 50 L H Figur i mm Borrhål min. 30 A D1 Figur i mm Yttermantel A D1 Ø D mm mm mm

46 Murgenomgång special Borrhål Standard Med en extra ring Utsida källarer 3 Insida källarer Utsida källarer 2 3 Insida källarer R D R D Borrhål Exakt borrhål krävs för installation. Vid borrning kan hårfina sprickor uppstå i betongen, det är då lämpligt att täta hela längden av borrhålet med tätningsmedel (t.ex. AQUAGARD). Täthet kan endast garanteras om denna rekomendation följs. Uppbyggnad 1 kulvertrör 2 Murgenomföringsset, enkel 1 x 40 mm, hårdhet D 35 3 Murgenomföringsset, dubbel* 2 x 40 mm, hårdhet D 35 4 Hål: Borrhål eller fibercementrör * Passande för vattentryck upp till 0.5 bar Yttermantel Borrhål Murgenomföring Murgenomföring Ø R Ø D Ø Inner Ø Ytter mm mm mm mm Husgenomföring (se sid 43) 42

47 Murgenomgång Borrhål PEX Väggenomföring PEX-koppling: se sid 32 eller mm PEX-rör: se sid 6-9 MAXITHERM D Ändtätning: se sid 39 Murgenomföringsset: se sid 42 Borrhål Yttermantel A D1 Ø min. 30 A D1 Figur i mm D mm mm mm

48 Varningsband Varningsband VÄRMEKULVERT Varningsband för läggning i mark. Längd: 250 m rörgravsprofil Uppbyggnad 1 Varningsband 2 Jordschakt 3 Sand T Installationsdjup se sid D Läggningdjupet är enligt E-norm 80 cm men kan utan problem reduceras till 60 cm. 10 Figur i cm 44

49 Rördragning PEX-rör - Stål PEX B A Isolerat stålrör C PEX-rör, hus-hus PEX-rör PEX-rör A B D A C C D B E 45

50 Rörgrav Rörgravsprofil, 2 PEX-rör Rörgravsprofil, 1 PEX-rör Enkelrör Dubbelrör, 4-vägskulvert D T D T 10 D 10 D 10 B 10 D 10 B Figurer i cm Mantelrör Bredd Djup Minimum Ø D B T böjradie mm cm cm m Mantelrör Bredd Djup Minimum Ø D B T böjradie mm cm cm m Rörgravsprofil, 4 PEX-rör D T D 5 D T 10 D 10 D 10 D 10 D 10 B (4 x D + 5 x 10) 10 D 10 D 10 B Figurer i cm Uppbyggnad 1 Varningsband; se sid 44 2 Fyllnadsmaterial 3 Sand, tvättad, max. kornstorlek 8 mm Installationsdjup: Max. läggningsdjup: 2.6 m Vid djupare förläggning rådfråga MAXITHERM. SLW 30; 300 kn totala belastning enligt DIN 1072, om det är högre belastning (t.ex. SLW 60), per RStO75 krävs förstärkningsplatta. Läggningdjupet är enligt E-norm 80 cm men kan utan problem reduceras till 60 cm. Vid ej trafikerad mark kan läggningdjupet reduceras med 20 cm. 46

51 Övergång PEX-stålrör PEX-rör till isolerat stålrör Installationsinstruktion från PEX till isolerat stålrör (KMR) PEX 1. Övergång med T-koppling 2. Rak övergång med fixpunkt L1 2.0 MAXITEHRM 2.0 I Rmin Skarv 2.0 m DK Isolerat stålrör I I Skarv FP Isolerat stålrör Rmin DK T-muff Isolerat stålrör Figurer i m Sidoexpansion, l, bör endast vara så stor att expansionen kan absorberas av T-förgrening, L1, och PEX-rör. Expansionen, Δl, som orsakas av temperaturhöjningen i stålkulverten, får ej kompenseras av. Fixpunkt ska installeras. 3. Övergång med Z-böj 4. Övergång med expansionböj L1 2.5 L1 2.5 Skarv DK Skarv I Isolerade stålrör Isolerade stålrör L I FP Figurer i m Statisk konstruktion av Z-böj enligt expansion variabel Δl. l = Termisk rörelse (expansion) FP = Fixpunkter DK = Expansionskudde Om rörlängd L eller Δl är längre än tillåtet för L1, måste fast fixpunkt installeras. - Utformning av expansionselement och placering av expansionskuddar enligt leverantörens anvisningar. 47

52 Husanslutning, skruvkoppling Fixpunkter vid husanslutning Koppling med utvändig gänga max. 100 PEX övergångskoppling med utv gänga: Fixpunkt se sid 32 *A *80 Ändtätning: se sid 39 ca. 80 Murgenomföring: se sid 40 Figur i mm PEX-rör se sid 6-9 Värme 6 bar PEX-rör A mm mm 25 x x x x x x x x Sanitär 10 bar 22 x x x x x x Anslutning med svetsända 1 Svetsa 2 Installera *B *80 ca. 80 Figur i mm Värme 6 bar PEX-rör B mm mm 25 x x x x x x x x PEX-övergångskoppling med svetsända: se sid 32 Fixpunkt Ändtätning: se sid 39 * Måttet kan reduceras med max. 60 mm om ändtätningen är ingjuten. Utseendet på ingjutningsringarna kan variera beroende på fabrikat. Dragkrafter som uppstår värme 6 bar Max dragkraft i fixpunkt för varje rör: TB = 60 C, pb = 6 bar TB = 90 C, pb = 6 bar Typ Typ Fmax [N] Fmax [N] 25/ 76 25/ 91 PLUS / 76 32/ 91 PLUS / 91 40/111 PLUS /111 50/126 PLUS /126 63/142 PLUS /142 75/162 PLUS /162 90/182 PLUS / /202 PLUS / /202 PLUS / / sanitär 10 bar Max dragkraft i fixpunkt för varje rör TB = 60 C, pb = 10 bar Typ DN Fmax [N] 22/ / / / / /

53 Husanslutning, presskoppling Fixpunkter vid husanslutning Koppling med utvändig gänga max. 100 PEX-koppling med svetsända: Fixpunkt se sid 35 Anslutning med svetsända *A *80 Ändtätning: se sid 39 ca. 80 Murgenomföring: se sid 40 Figur i mm PEX-rör se sid 6-9 Värme 6 bar PEX-rör A mm mm 25 x x x x x x x x x x Sanitär 10 bar 22 x x x x x x PEX 1 Svetsa *B *80 2 Installera PEX-koppling med Fixpunkt svetsända: Ändtätning: se sid 35 se sid 39 * Måttet kan reduceras med max. 60 mm om ändtätningen är ingjuten. ca. 80 Figur i mm Värme 6 bar PEX-rör B mm mm 25 x x x x x x x x x x x Utseendet på ingjutningsringarna kan variera beroende på fabrikat. Dragkrafter som uppstår värme 6 bar Max dragkraft i fixpunkt för varje rör TB = 60 C, pb = 6 bar TB = 90 C, pb = 6 bar Typ Typ Fmax [N] Fmax [N] 25/ 76 25/ 91 PLUS / 76 32/ 91 PLUS / 91 40/111 PLUS /111 50/126 PLUS /126 63/142 PLUS /142 75/162 PLUS /162 90/182 PLUS / /202 PLUS / /202 PLUS / / sanitär 10 bar Max dragkraft i fixpunkt för varje rör TB = 60 C, pb = 10 bar Typ DN Fmax [N] 22/ / / / / /

54 Installation av husanslutning 1 Märk ut avstånden (x, y, z) + 1 cm från änden på kulverten. 2 Kapa kulverten vinkelrätt med t ex metallsåg. 3 Skär upp yttermanteln med en kniv.. Obs: Skada ej mediaröret! 4 Avlägsna manteln. 5 Ta bort isolering och eventuella rester längs sträckorna (X, Y, Z). Obs: Skada ej mediaröret! 6 Montera eventuell murgenomföringsring. 7 Krymp försiktigt på ändtätningen. 8 Montera kopplingen enligt separat kopplingsanvisning. 9 Enkelrör 10 Dubbelrör y CALPEX x z Enkelrör: skruvkoppling Anslutningskoppling med gga: ø 22-75: X = 90 mm ø : X = 140 mm Skarvkoppling PEX-PEX: ø 22-75: X = 70 mm ø : X = 140 mm Dubbelrör: skruvkoppling Anslutningskoppling med gga: ø 22-50: Y = 80 mm ø 22-50: Z = 180 mm Skarvkoppling PEX-PEX: ø 22-50: Y = 60 mm ø 22-50: Z = 160 mm Enkelrör: skjut-/presskoppling Anslutningskoppling med gga: ø 22-50: X = 140 mm ø : X = 180 mm Skarvkoppling PEX-PEX: ø 22-50: X = 110 mm ø : X = 140 mm ø : X = 150 mm Dubbelrör: skjut-/presskoppling Anslutningskoppling med gga: ø 22-50: Y,Z = 140 mm ø 63 Y,Z = 160 mm Skarvkoppling PEX-PEX: ø 22-50: Y,Z = 110 mm ø 63 Y,Z = 140 mm Obs: Montera muffar enligt monteringsanvisningar 50

55 Monteringsverktyg Kapning och borttagning av isolering, PEX-rörskarvning och krymparbeten Kapning och borttagning av isolering Krympning PEX Sågen används för att kapa skyddsrör och isolering Gasbrännaren används för att krympa ändtätning och skarvset Kniv för att dela manteln och ta bort isolering Hammare som extra verktyg Handskar rekommenderas till krymparbeten Montage av koppling Röravskärare för PEX-rör Tvättvätska och tvättlapp 24 mm Skiftnyckel Drillborr 25 mm till håltagning för skumfyllning 51

56 Installationsverktyg för presskoppling Handverktyg för PEX Ø mm (förpackad i en väska) Expanderverktyg, upp till Ø 32 mm (grundläggande verktyg) Pressverktyg, upp till Ø 40 mm Expanderverktyg för Ø 40 mm (grundläggande verktyg) Komplett verktygslåda för expansion och pressning inkl. tillbehör Expanderhuvud, upp till Ø 32 mm Expanderhuvud, för Ø 40 mm Pressgafflar, Ø mm Hydrauliskt verktyg för PEX Ø mm (förpackad i två lådor) Hydraulisk press- och expanderverktyg Ø mm inkl fotpump (grundläggande verktyg) Låda för hydrauliskt verktyg inkl. fotpump (utan expanderhuvud och pressgafflar) Expanderhuvud Ø mm Pressgafflar Ø 50, 63 mm Reducering Ø 75/90 mm för pressgafflar, Ø 110 mm Väska med expanderhuvud och pressgafflar Elhydraulik verktyg för PEX Ø mm (förpackad i två väskor) Hydraulisk press och expanderverktyg Ø mm inkl fotpump (grundläggande verktyg) Väska med grundverktyg (utan expanderhuvud och pressgafflar) Expanderhuvud Ø mm Pressgafflar Ø 140 mm, 160 mm Reducering Ø 125 mm för pressgafflar, Ø 160 mm Väska med expanderhuvud och pressgafflar 52
