1 Tillbehör till Mieles diskdesinfektorer

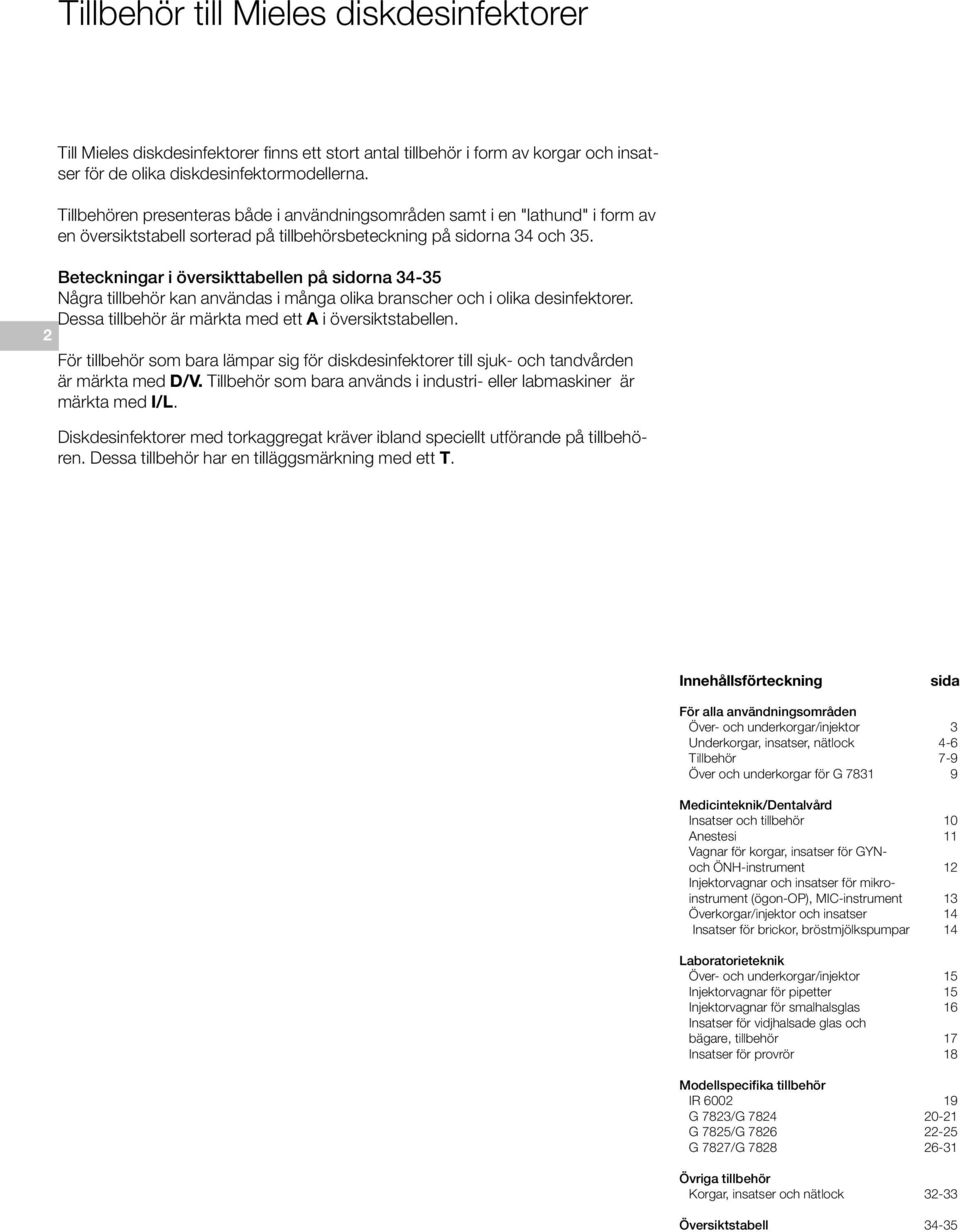

2 Tillbehör till Mieles diskdesinfektorer Till Mieles diskdesinfektorer finns ett stort antal tillbehör i form av korgar och insatser för de olika diskdesinfektormodellerna. Tillbehören presenteras både i användningsområden samt i en "lathund" i form av en översiktstabell sorterad på tillbehörsbeteckning på sidorna 34 och 35. Beteckningar i översikttabellen på sidorna Några tillbehör kan användas i många olika branscher och i olika desinfektorer. Dessa tillbehör är märkta med ett A i översiktstabellen. 2 För tillbehör som bara lämpar sig för diskdesinfektorer till sjuk- och tandvården är märkta med D/V. Tillbehör som bara används i industri- eller labmaskiner är märkta med I/L. Diskdesinfektorer med torkaggregat kräver ibland speciellt utförande på tillbehören. Dessa tillbehör har en tilläggsmärkning med ett T. Innehållsförteckning sida För alla användningsområden Över- och underkorgar/injektor 3 Underkorgar, insatser, nätlock 4-6 Tillbehör 7-9 Över och underkorgar för G Medicinteknik/Dentalvård Insatser och tillbehör 10 Anestesi 11 Vagnar för korgar, insatser för GYNoch ÖNH-instrument 12 Injektorvagnar och insatser för mikroinstrument (ögon-op), MIC-instrument 13 Överkorgar/injektor och insatser 14 Insatser för brickor, bröstmjölkspumpar 14 Laboratorieteknik Över- och underkorgar/injektor 15 Injektorvagnar för pipetter 15 Injektorvagnar för smalhalsglas 16 Insatser för vidjhalsade glas och bägare, tillbehör 17 Insatser för provrör 18 Modellspecifika tillbehör IR G 7823/G G 7825/G G 7827/G Övriga tillbehör Korgar, insatser och nätlock Översiktstabell 34-35

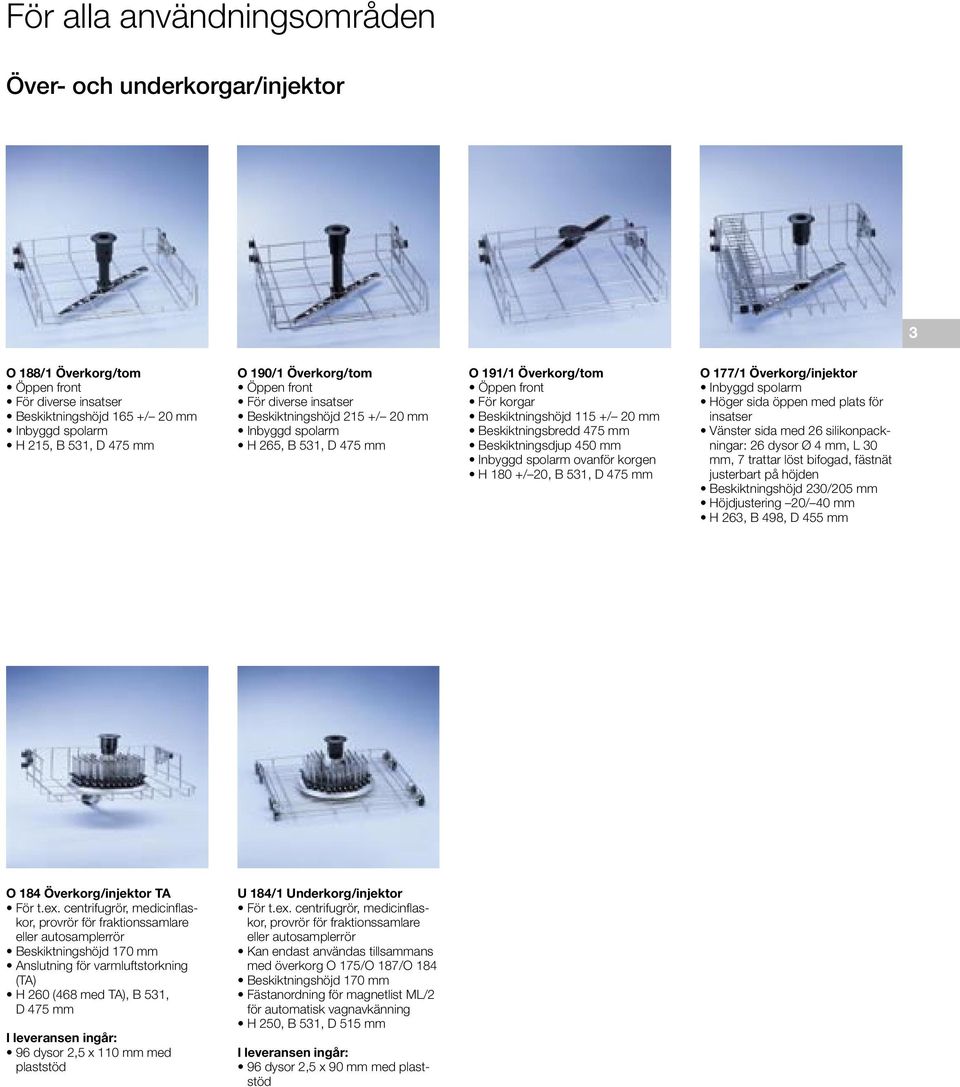

3 För alla användningsområden Över- och underkorgar/injektor 3 O 188/1 Överkorg/tom Öppen front För diverse insatser Beskiktningshöjd 165 +/ 20 mm Inbyggd spolarm H 215, B 531, D 475 mm O 190/1 Överkorg/tom Öppen front För diverse insatser Beskiktningshöjd 215 +/ 20 mm Inbyggd spolarm H 265, B 531, D 475 mm O 191/1 Överkorg/tom Öppen front För korgar Beskiktningshöjd 115 +/ 20 mm Beskiktningsbredd 475 mm Beskiktningsdjup 450 mm Inbyggd spolarm ovanför korgen H 180 +/ 20, B 531, D 475 mm O 177/1 Överkorg/injektor Inbyggd spolarm Höger sida öppen med plats för insatser Vänster sida med 26 silikonpackningar: 26 dysor Ø 4 mm, L 30 mm, 7 trattar löst bifogad, fästnät justerbart på höjden Beskiktningshöjd 230/205 mm Höjdjustering 20/ 40 mm H 263, B 498, D 455 mm O 184 Överkorg/injektor TA För t.ex. centrifugrör, medicinflaskor, provrör för fraktionssamlare eller autosamplerrör Beskiktningshöjd 170 mm Anslutning för varmluftstorkning (TA) H 260 (468 med TA), B 531, D 475 mm 96 dysor 2,5 x 110 mm med plaststöd U 184/1 Underkorg/injektor För t.ex. centrifugrör, medicinflaskor, provrör för fraktionssamlare eller autosamplerrör Kan endast användas tillsammans med överkorg O 175/O 187/O 184 Beskiktningshöjd 170 mm Fästanordning för magnetlist ML/2 för automatisk vagnavkänning H 250, B 531, D 515 mm 96 dysor 2,5 x 90 mm med plaststöd

4 För alla användningsområden Underkorgar och insatser 4 U 874/1 Underkorg/tom Öppen front För diverse insatser och trådkorgar, t.ex. E 142 Beskiktningshöjd vid kombination med överkorg: O 176 ca 110 mm +/ 20 mm O 177 ca 220 mm +20/+ 40 mm O 183 ca 185 mm +/ 20 mm O 188/1 ca 270 mm +/ 20 mm O 190/1 ca 220 mm +/ 20 mm O 191 ca 295 mm Fästanordning för magnetlist ML/2 för automatisk vagnavkänning H 50, B 534, D 515 mm E 484 Helinsats Med plats för olika utensilier Metalltrådsnät: 1,4 mm, maskvidd: 8 mm Kan utrustas med hållare: 9 x E 485 för 27 rondskålar eller 4 x E 486 för 5 skålar eller 4 x E 487 för 16 OP-skor eller 4 x E 488 för 8 andningsskyddsmaskiner 19 x E 489 Universalhållare för t.ex. iläggssulor H 65 (150), B 470, D 480 mm E 484 med E 487 Hållare lång Utrustad med 4 hållare E 487 för t.ex. 4 par OP-skor, höjd 280 mm Mått E 487 H 280, B 464, D 10 mm E 484 med E 489 Hållare universal Utrustad med 19 Universalhållare E 489 för t.ex. iläggssulor, höjd 60 mm Mått E 489 H 60, B 464, D 10 mm E 146 1/6-insats (bild) Maskvidd botten 3 mm Maskvidd sidor 1,7 mm Maskvidd lock 8 mm 2 fällbara bärhandtag För över- resp. underkorg H 55, B 150, D 225 mm E 363 1/6-insats Maskvidd 1 mm, med lock För över- resp. underkorg H 55, B 150, D 225 mm U 874/2 Underkorg/tom Som U 874/1 men för DIN-trådkorgar i standardutförande (t.ex. Aesculap) samt Mieles halvinsatser E 379 Halvinsats Med plats för diverse utensilier 0,8 mm metalltrådsnät 1,7 mm maskvidd 5 mm trådram 2 bärhandtag För över- och underkorg H 80/110, B 180, D 445 mm E 378 Helinsats Med plats för diverse utensilier 0,8 mm metalltrådsnät 1,7 mm maskvidd 5 mm trådram 2 bärhandtag För underkorg H 80/110, B 460, D 460 mm E 451 1/6-insats med lock Trådkorg med lock för smådelar Metalltrådsnät: 1 mm botten 0,8 mm sidor 1 mm lock Maskvidd: 3 mm botten 1,7 mm sidor 8 mm lock Uttagbar inredning H 55, B 150, D 225 mm E 430/1 1/3-insats Metalltrådsnät med 5 mm maskvidd H 40, B 150, D 445 mm

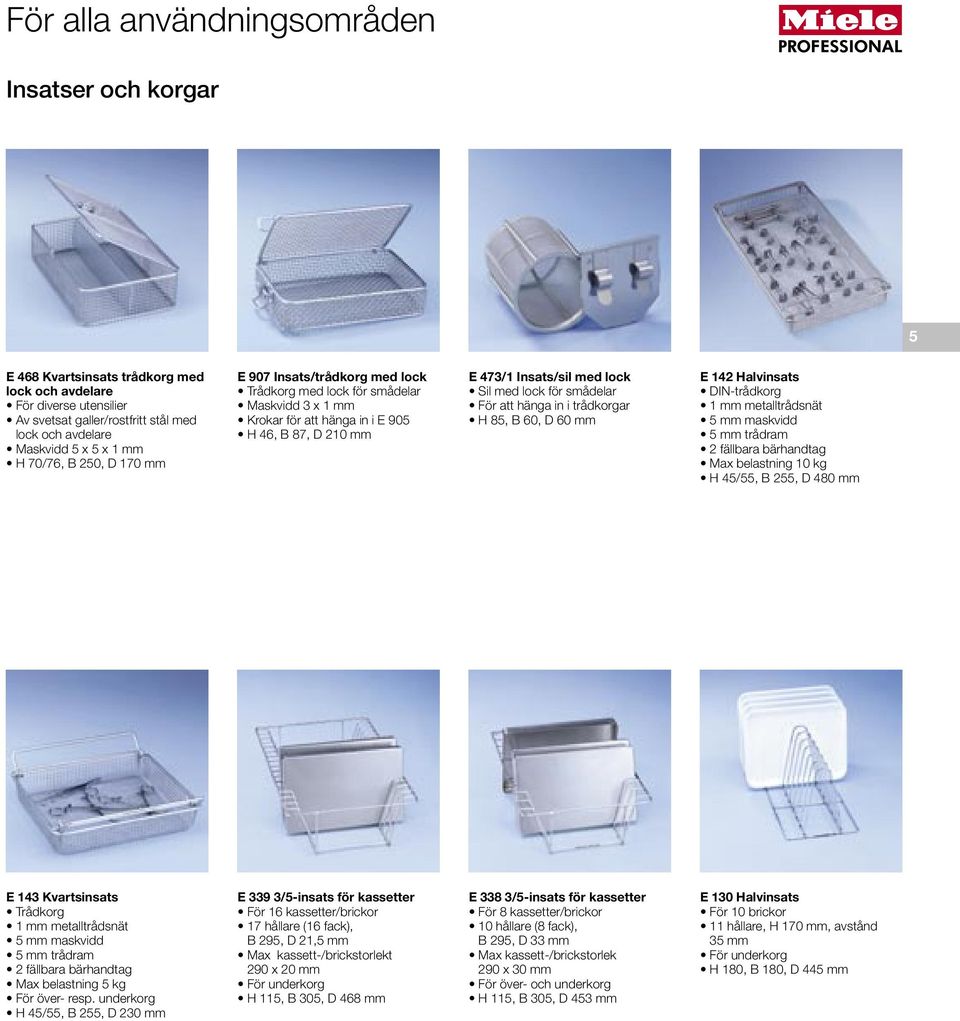

5 För alla användningsområden Insatser och korgar 5 E 468 Kvartsinsats trådkorg med lock och avdelare För diverse utensilier Av svetsat galler/rostfritt stål med lock och avdelare Maskvidd 5 x 5 x 1 mm H 70/76, B 250, D 170 mm E 907 Insats/trådkorg med lock Trådkorg med lock för smådelar Maskvidd 3 x 1 mm Krokar för att hänga in i E 905 H 46, B 87, D 210 mm E 473/1 Insats/sil med lock Sil med lock för smådelar För att hänga in i trådkorgar H 85, B 60, D 60 mm E 142 Halvinsats DIN-trådkorg 1 mm metalltrådsnät 5 mm maskvidd 5 mm trådram 2 fällbara bärhandtag Max belastning 10 kg H 45/55, B 255, D 480 mm E 143 Kvartsinsats Trådkorg 1 mm metalltrådsnät 5 mm maskvidd 5 mm trådram 2 fällbara bärhandtag Max belastning 5 kg För över- resp. underkorg H 45/55, B 255, D 230 mm E 339 3/5-insats för kassetter För 16 kassetter/brickor 17 hållare (16 fack), B 295, D 21,5 mm Max kassett-/brickstorlekt 290 x 20 mm För underkorg H 115, B 305, D 468 mm E 338 3/5-insats för kassetter För 8 kassetter/brickor 10 hållare (8 fack), B 295, D 33 mm Max kassett-/brickstorlek 290 x 30 mm För över- och underkorg H 115, B 305, D 453 mm E 130 Halvinsats För 10 brickor 11 hållare, H 170 mm, avstånd 35 mm För underkorg H 180, B 180, D 445 mm

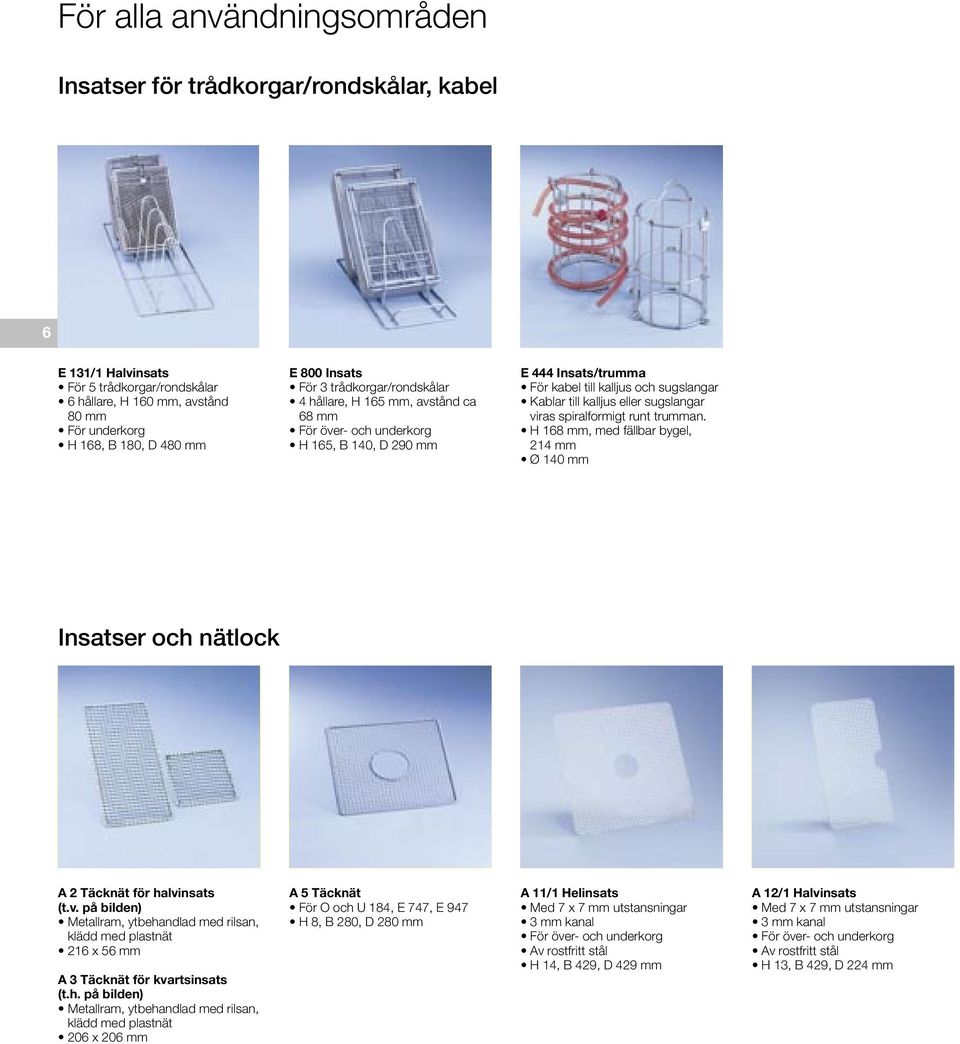

6 För alla användningsområden Insatser för trådkorgar/rondskålar, kabel 6 E 131/1 Halvinsats För 5 trådkorgar/rondskålar 6 hållare, H 160 mm, avstånd 80 mm För underkorg H 168, B 180, D 480 mm E 800 Insats För 3 trådkorgar/rondskålar 4 hållare, H 165 mm, avstånd ca 68 mm För över- och underkorg H 165, B 140, D 290 mm E 444 Insats/trumma För kabel till kalljus och sugslangar Kablar till kalljus eller sugslangar viras spiralformigt runt trumman. H 168 mm, med fällbar bygel, 214 mm Ø 140 mm Insatser och nätlock A 2 Täcknät för halvinsats (t.v. på bilden) Metallram, ytbehandlad med rilsan, klädd med plastnät 216 x 56 mm A 3 Täcknät för kvartsinsats (t.h. på bilden) Metallram, ytbehandlad med rilsan, klädd med plastnät 206 x 206 mm A 5 Täcknät För O och U 184, E 747, E 947 H 8, B 280, D 280 mm A 11/1 Helinsats Med 7 x 7 mm utstansningar 3 mm kanal För över- och underkorg Av rostfritt stål H 14, B 429, D 429 mm A 12/1 Halvinsats Med 7 x 7 mm utstansningar 3 mm kanal För över- och underkorg Av rostfritt stål H 13, B 429, D 224 mm

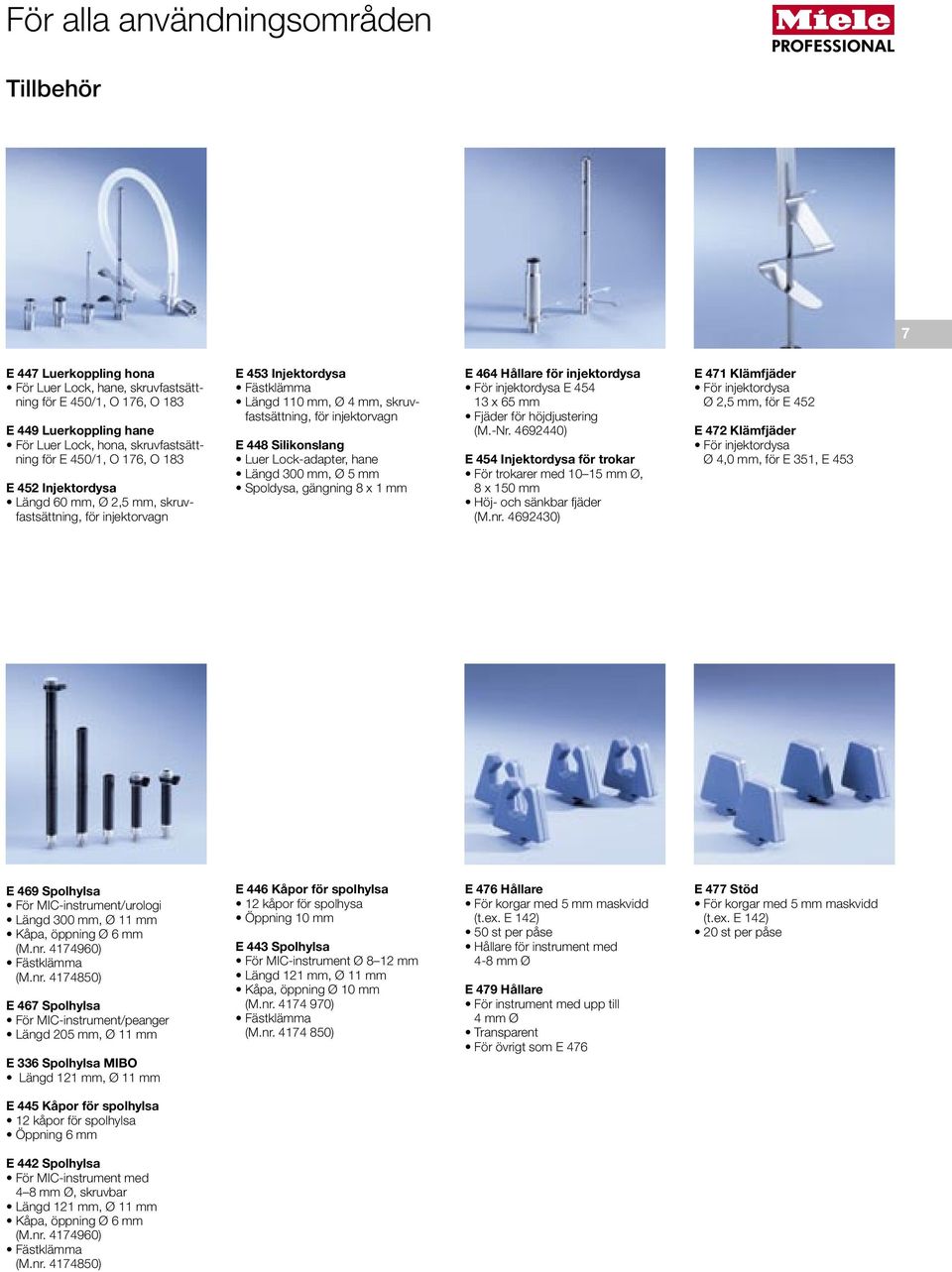

7 För alla användningsområden Tillbehör 7 E 447 Luerkoppling hona För Luer Lock, hane, skruvfastsättning för E 450/1, O 176, O 183 E 449 Luerkoppling hane För Luer Lock, hona, skruvfastsättning för E 450/1, O 176, O 183 E 452 Injektordysa Längd 60 mm, Ø 2,5 mm, skruvfastsättning, för injektorvagn E 453 Injektordysa Fästklämma Längd 110 mm, Ø 4 mm, skruvfastsättning, för injektorvagn E 448 Silikonslang Luer Lock-adapter, hane Längd 300 mm, Ø 5 mm Spoldysa, gängning 8 x 1 mm E 464 Hållare för injektordysa För injektordysa E x 65 mm Fjäder för höjdjustering (M.-Nr ) E 454 Injektordysa för trokar För trokarer med mm Ø, 8 x 150 mm Höj- och sänkbar fjäder (M.nr ) E 471 Klämfjäder För injektordysa Ø 2,5 mm, för E 452 E 472 Klämfjäder För injektordysa Ø 4,0 mm, för E 351, E 453 E 469 Spolhylsa För MIC-instrument/urologi Längd 300 mm, Ø 11 mm Kåpa, öppning Ø 6 mm (M.nr ) Fästklämma (M.nr ) E 467 Spolhylsa För MIC-instrument/peanger Längd 205 mm, Ø 11 mm E 336 Spolhylsa MIBO Längd 121 mm, Ø 11 mm E 446 Kåpor för spolhylsa 12 kåpor för spolhysa Öppning 10 mm E 443 Spolhylsa För MIC-instrument Ø 8 12 mm Längd 121 mm, Ø 11 mm Kåpa, öppning Ø 10 mm (M.nr ) Fästklämma (M.nr ) E 476 Hållare För korgar med 5 mm maskvidd (t.ex. E 142) 50 st per påse Hållare för instrument med 4-8 mm Ø E 479 Hållare För instrument med upp till 4 mm Ø Transparent För övrigt som E 476 E 477 Stöd För korgar med 5 mm maskvidd (t.ex. E 142) 20 st per påse E 445 Kåpor för spolhylsa 12 kåpor för spolhylsa Öppning 6 mm E 442 Spolhylsa För MIC-instrument med 4 8 mm Ø, skruvbar Längd 121 mm, Ø 11 mm Kåpa, öppning Ø 6 mm (M.nr ) Fästklämma (M.nr )

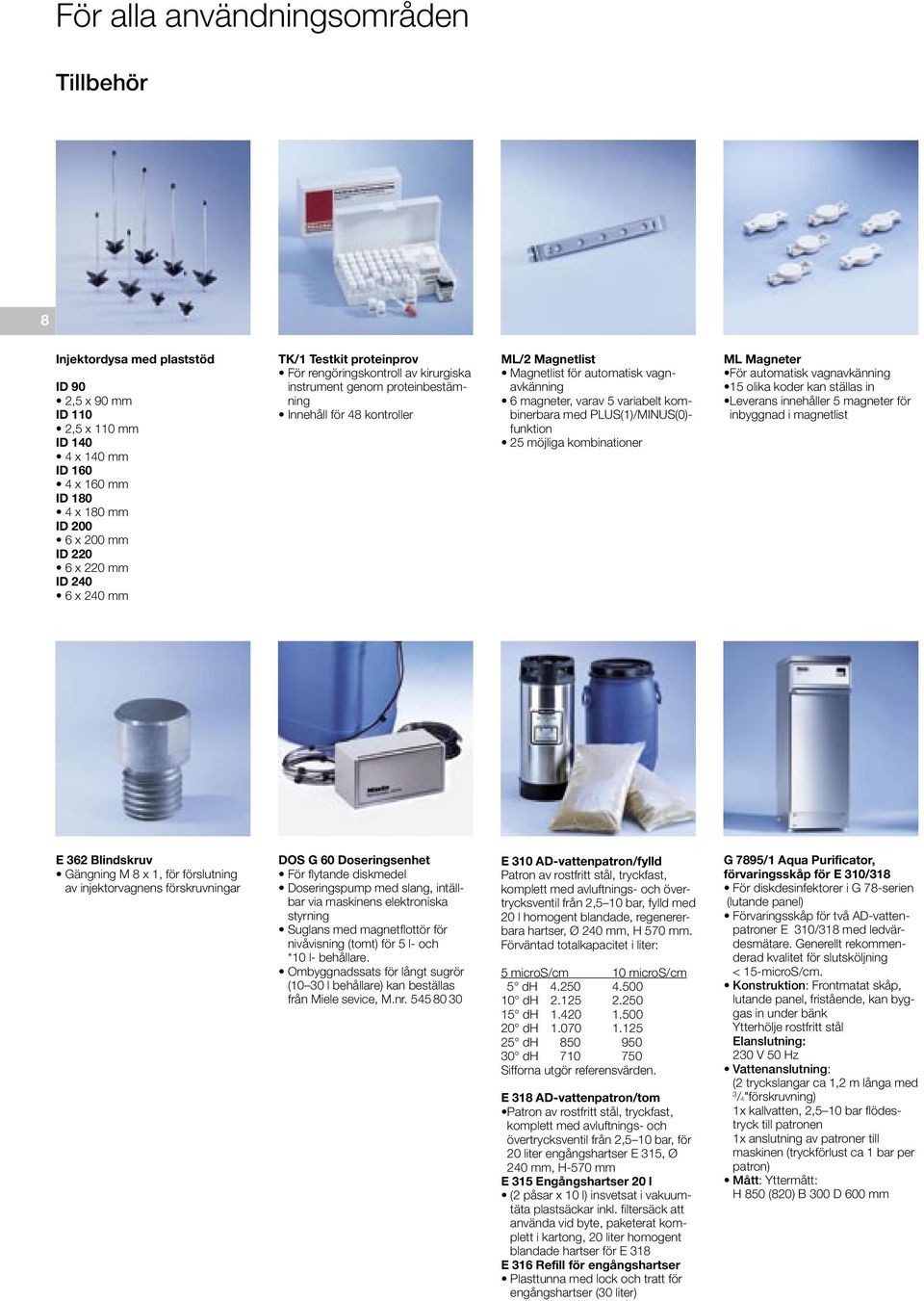

8 För alla användningsområden Tillbehör 8 Injektordysa med plaststöd ID 90 2,5 x 90 mm ID 110 2,5 x 110 mm ID x 140 mm ID x 160 mm ID x 180 mm ID x 200 mm ID x 220 mm ID x 240 mm TK/1 Testkit proteinprov För rengöringskontroll av kirurgiska instrument genom proteinbestämning Innehåll för 48 kontroller ML/2 Magnetlist 6 magneter, varav 5 variabelt kombinerbara med PLUS(1)/MINUS(0)- funktion 25 möjliga kombinationer ML Magneter För automatisk vagnavkänning 15 olika koder kan ställas in Leverans innehåller 5 magneter för inbyggnad i magnetlist E 362 Blindskruv Gängning M 8 x 1, för förslutning av injektorvagnens förskruvningar DOS G 60 Doseringsenhet För flytande diskmedel Doseringspump med slang, intällbar via maskinens elektroniska styrning Suglans med magnetflottör för nivåvisning (tomt) för 5 l- och *10 l- behållare. Ombyggnadssats för långt sugrör (10 30 l behållare) kan beställas från Miele sevice, M.nr E 310 AD-vattenpatron/fylld Patron av rostfritt stål, tryckfast, komplett med avluftnings- och övertrycksventil från 2,5 10 bar, fylld med 20 l homogent blandade, regenererbara hartser, Ø 240 mm, H 570 mm. Förväntad totalkapacitet i liter: 5 micros/cm 10 micros/cm 5 dh dh dh dh dh dh Sifforna utgör referensvärden. E 318 AD-vattenpatron/tom Patron av rostfritt stål, tryckfast, komplett med avluftnings- och övertrycksventil från 2,5 10 bar, för 20 liter engångshartser E 315, Ø 240 mm, H-570 mm E 315 Engångshartser 20 l (2 påsar x 10 l) insvetsat i vakuumtäta plastsäckar inkl. filtersäck att använda vid byte, paketerat komplett i kartong, 20 liter homogent blandade hartser för E 318 E 316 Refill för engångshartser Plasttunna med lock och tratt för engångshartser (30 liter) G 7895/1 Aqua Purificator, förvaringsskåp för E 310/318 För diskdesinfektorer i G 78-serien (lutande panel) Förvaringsskåp för två AD-vattenpatroner E 310/318 med ledvärdesmätare. Generellt rekommenderad kvalitet för slutsköljning < 15-microS/cm. Konstruktion: Frontmatat skåp, lutande panel, fristående, kan byggas in under bänk Ytterhölje rostfritt stål Elanslutning: 230 V 50 Hz Vattenanslutning: (2 tryckslangar ca 1,2 m långa med 3 /4"förskruvning) 1x kallvatten, 2,5 10 bar flödestryck till patronen 1x anslutning av patroner till maskinen (tryckförlust ca 1 bar per patron) Mått: Yttermått: H 850 (820) B 300 D 600 mm

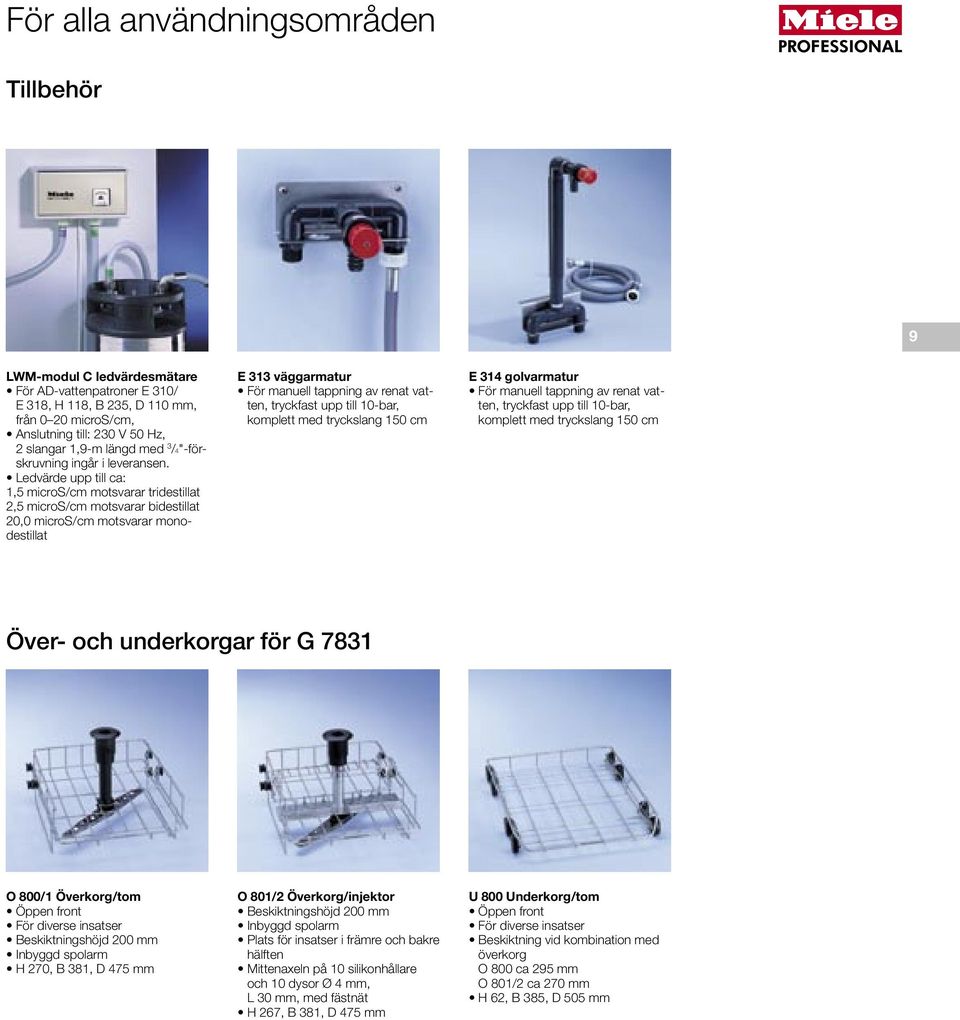

9 För alla användningsområden Tillbehör 9 LWM-modul C ledvärdesmätare För AD-vattenpatroner E 310/ E 318, H 118, B 235, D 110 mm, från 0 20 micros/cm, Anslutning till: 230 V 50 Hz, 2 slangar 1,9-m längd med 3 /4"-förskruvning ingår i leveransen. Ledvärde upp till ca: 1,5 micros/cm motsvarar tridestillat 2,5 micros/cm motsvarar bidestillat 20,0 micros/cm motsvarar monodestillat E 313 väggarmatur För manuell tappning av renat vatten, tryckfast upp till 10-bar, komplett med tryckslang 150 cm E 314 golvarmatur För manuell tappning av renat vatten, tryckfast upp till 10-bar, komplett med tryckslang 150 cm Över- och underkorgar för G 7831 O 800/1 Överkorg/tom Öppen front För diverse insatser Beskiktningshöjd 200 mm Inbyggd spolarm H 270, B 381, D 475 mm O 801/2 Överkorg/injektor Beskiktningshöjd 200 mm Inbyggd spolarm Plats för insatser i främre och bakre hälften Mittenaxeln på 10 silikonhållare och 10 dysor Ø 4 mm, L 30 mm, med fästnät H 267, B 381, D 475 mm U 800 Underkorg/tom Öppen front För diverse insatser Beskiktning vid kombination med överkorg O 800 ca 295 mm O 801/2 ca 270 mm H 62, B 385, D 505 mm

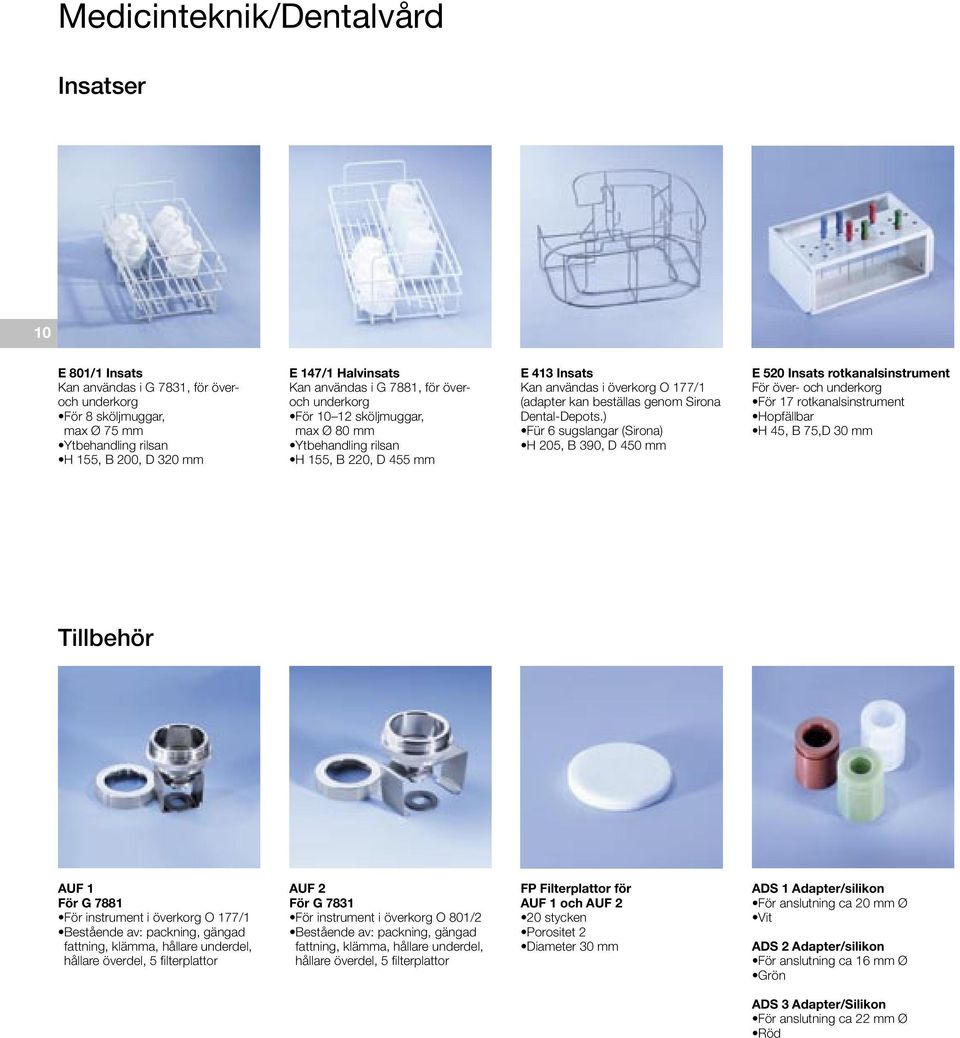

10 Medicinteknik/Dentalvård Insatser 10 E 801/1 Insats Kan användas i G 7831, för överoch underkorg För 8 sköljmuggar, max Ø 75 mm Ytbehandling rilsan H 155, B 200, D 320 mm E 147/1 Halvinsats Kan användas i G 7881, för överoch underkorg För sköljmuggar, max Ø 80 mm Ytbehandling rilsan H 155, B 220, D 455 mm E 413 Insats Kan användas i överkorg O 177/1 (adapter kan beställas genom Sirona Dental-Depots.) Für 6 sugslangar (Sirona) H 205, B 390, D 450 mm E 520 Insats rotkanalsinstrument För över- och underkorg För 17 rotkanalsinstrument Hopfällbar H 45, B 75,D 30 mm Tillbehör AUF 1 För G 7881 För instrument i överkorg O 177/1 Bestående av: packning, gängad fattning, klämma, hållare underdel, hållare överdel, 5 filterplattor AUF 2 För G 7831 För instrument i överkorg O 801/2 Bestående av: packning, gängad fattning, klämma, hållare underdel, hållare överdel, 5 filterplattor FP Filterplattor för AUF 1 och AUF 2 20 stycken Porositet 2 Diameter 30 mm ADS 1 Adapter/silikon För anslutning ca 20 mm Ø Vit ADS 2 Adapter/silikon För anslutning ca 16 mm Ø Grön ADS 3 Adapter/Silikon För anslutning ca 22 mm Ø Röd

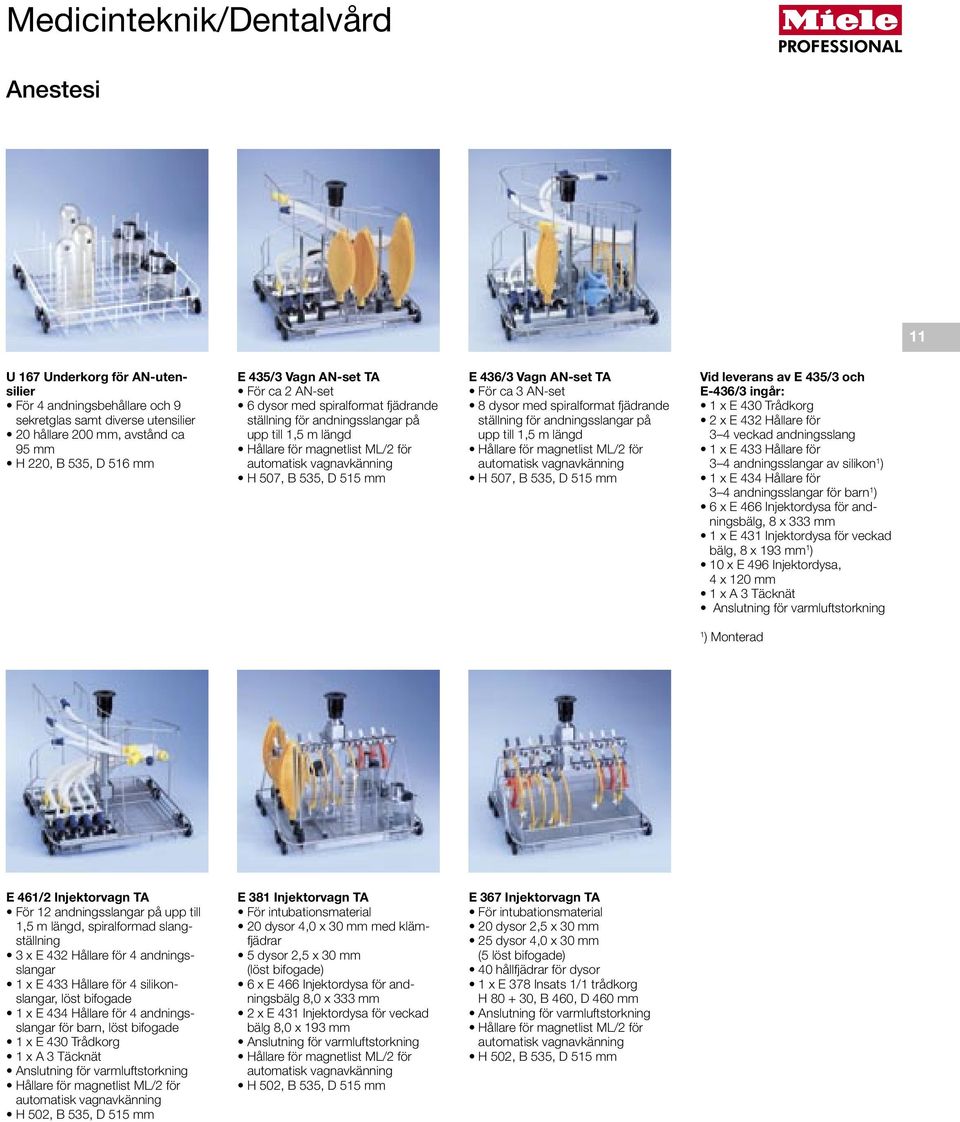

11 Medicinteknik/Dentalvård Anestesi 11 U 167 Underkorg för AN-utensilier För 4 andningsbehållare och 9 sekretglas samt diverse utensilier 20 hållare 200 mm, avstånd ca 95 mm H 220, B 535, D 516 mm E 435/3 Vagn AN-set TA För ca 2 AN-set 6 dysor med spiralformat fjädrande ställning för andningsslangar på upp till 1,5 m längd Hållare för magnetlist ML/2 för automatisk vagnavkänning H 507, B 535, D 515 mm E 436/3 Vagn AN-set TA För ca 3 AN-set 8 dysor med spiralformat fjädrande ställning för andningsslangar på upp till 1,5 m längd Hållare för magnetlist ML/2 för automatisk vagnavkänning H 507, B 535, D 515 mm Vid leverans av E 435/3 och E-436/3 ingår: 1 x E 430 Trådkorg 2 x E 432 Hållare för 3 4 veckad andningsslang 1 x E 433 Hållare för 3 4 andningsslangar av silikon 1 ) 1 x E 434 Hållare för 3 4 andningsslangar för barn 1 ) 6 x E 466 Injektordysa för andningsbälg, 8 x 333 mm 1 x E 431 Injektordysa för veckad bälg, 8 x 193 mm 1 ) 10 x E 496 Injektordysa, 4 x 120 mm 1 x A 3 Täcknät Anslutning för varmluftstorkning 1 ) Monterad E 461/2 Injektorvagn TA För 12 andningsslangar på upp till 1,5 m längd, spiralformad slangställning 3 x E 432 Hållare för 4 andningsslangar 1 x E 433 Hållare för 4 silikonslangar, löst bifogade 1 x E 434 Hållare för 4 andningsslangar för barn, löst bifogade 1 x E 430 Trådkorg 1 x A 3 Täcknät Anslutning för varmluftstorkning Hållare för magnetlist ML/2 för automatisk vagnavkänning H 502, B 535, D 515 mm E 381 Injektorvagn TA För intubationsmaterial 20 dysor 4,0 x 30 mm med klämfjädrar 5 dysor 2,5 x 30 mm (löst bifogade) 6 x E 466 Injektordysa för andningsbälg 8,0 x 333 mm 2 x E 431 Injektordysa för veckad bälg 8,0 x 193 mm Anslutning för varmluftstorkning Hållare för magnetlist ML/2 för automatisk vagnavkänning H 502, B 535, D 515 mm E 367 Injektorvagn TA För intubationsmaterial 20 dysor 2,5 x 30 mm 25 dysor 4,0 x 30 mm (5 löst bifogade) 40 hållfjädrar för dysor 1 x E 378 Insats 1/1 trådkorg H , B 460, D 460 mm Anslutning för varmluftstorkning Hållare för magnetlist ML/2 för automatisk vagnavkänning H 502, B 535, D 515 mm

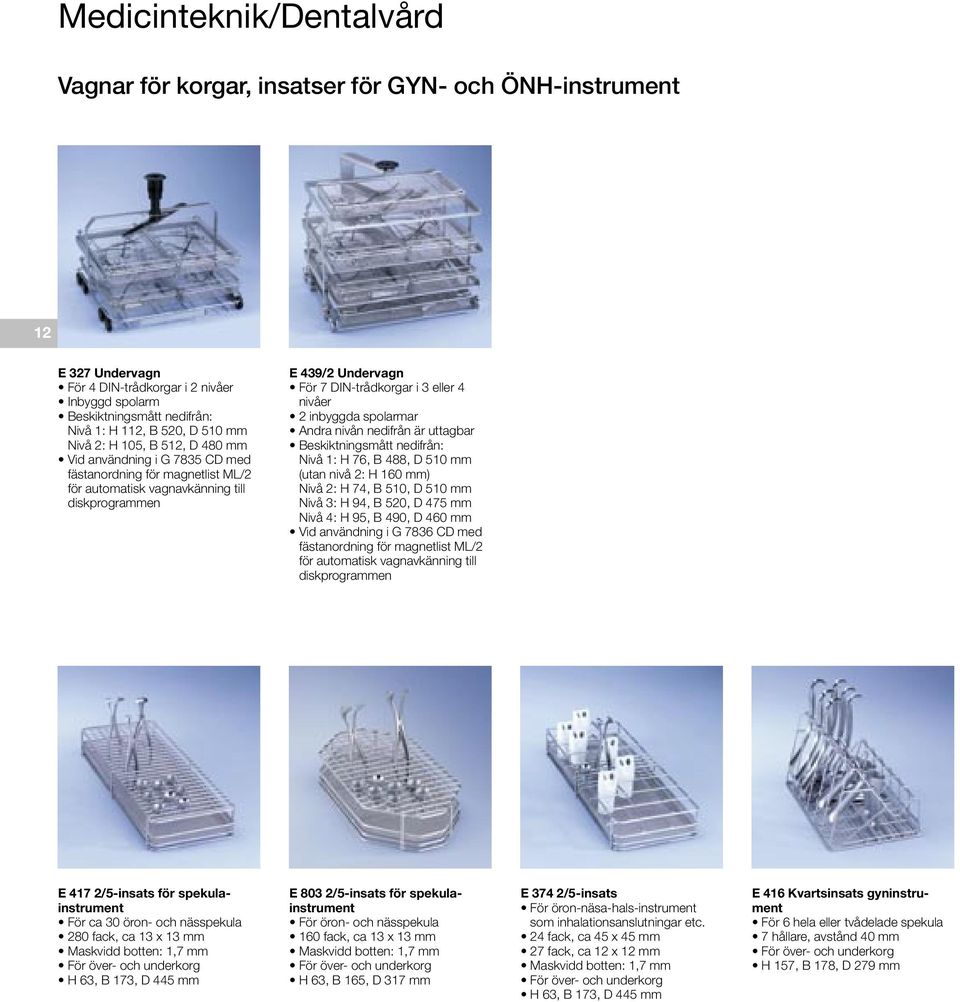

12 Medicinteknik/Dentalvård Vagnar för korgar, insatser för GYN- och ÖNH-instrument 12 E 327 Undervagn För 4 DIN-trådkorgar i 2 nivåer Inbyggd spolarm Beskiktningsmått nedifrån: Nivå 1: H 112, B 520, D 510 mm Nivå 2: H 105, B 512, D 480 mm Vid användning i G 7835 CD med fästanordning för magnetlist ML/2 för automatisk vagnavkänning till diskprogrammen E 439/2 Undervagn För 7 DIN-trådkorgar i 3 eller 4 nivåer 2 inbyggda spolarmar Andra nivån nedifrån är uttagbar Beskiktningsmått nedifrån: Nivå 1: H 76, B 488, D 510 mm (utan nivå 2: H 160 mm) Nivå 2: H 74, B 510, D 510 mm Nivå 3: H 94, B 520, D 475 mm Nivå 4: H 95, B 490, D 460 mm Vid användning i G 7836 CD med fästanordning för magnetlist ML/2 för automatisk vagnavkänning till diskprogrammen E 417 2/5-insats för spekulainstrument För ca 30 öron- och nässpekula 280 fack, ca 13 x 13 mm Maskvidd botten: 1,7 mm För över- och underkorg H 63, B 173, D 445 mm E 803 2/5-insats för spekulainstrument För öron- och nässpekula 160 fack, ca 13 x 13 mm Maskvidd botten: 1,7 mm För över- och underkorg H 63, B 165, D 317 mm E 374 2/5-insats För öron-näsa-hals-instrument som inhalationsanslutningar etc. 24 fack, ca 45 x 45 mm 27 fack, ca 12 x 12 mm Maskvidd botten: 1,7 mm För över- och underkorg H 63, B 173, D 445 mm E 416 Kvartsinsats gyninstrument För 6 hela eller tvådelade spekula 7 hållare, avstånd 40 mm För över- och underkorg H 157, B 178, D 279 mm

13 Medicinteknik/Dentalvård Injektorvagnar och insatser för mikroinstrument (ögon-op) Höger sida: 16 Luer Lock-adaptrar, hane, med slang, horisontalt anordnade Fästanordning för magnetlist ML/2 för automatisk vagnavkänning Höger sida: 16 Luer Lock-adaptrar, hane, med slang, horisontalt anordnade Fästanordning för magnetlist ML/2 för automatisk vagnavkänning E 440/2 Injektorvagn För mikroinstrument (ögon-op) Inbyggd spolarm Beskiktning på 3 nivåer Nivå 1 och 2: För insatser (t.ex. E 441/1) Nivå 3: Vänster sida: 20 anslutningar för rörformiga instrument (10 Luer Lock-adaptrar, hane, 10 Luer Lock-adaptrar, hane), anslutning för hållare E 478 finns på tillförselröret 1 påse E 476 (50 st) samt 1 påse E 477 (20 st) 8 x E 790 övergångsstycken Luer Lock hona/luer Lock hona 8 x E 791 övergångsstycken Luer Lock hona/luer hane Övergångsdelar kan beställas separat: Förpackning med 4 st E 790 Luer Lock hona/ Luer Lock hona Förpackning med 4 st E 791 Luer Lock hona/ Luer hane E 429 Injektorvagn För mikroinstrument (ögon-op) Inbyggd spolarm Beskiktning på 2 nivåer Nivå 1: För insatser (t.ex. E 441/1) Nivå 2: Vänster sida: 20 anslutningar för rörformiga instrument (10 Luer Lock-adaptrar, hane, 10 Luer Lock-adaptrar, hane), anslutning för hållare E 478 finns på röranslutning 1 påse E 476 (50 st) samt 1 påse E 477 (20 st) 8 x E 790 Adapter Luer Lock hona/ Luer Lock hona 8 x E 791 Adapter Luer Lock hona/ Luer hane 13 För MIC-instrument E 478 Hållare För 4 tunna kanyler (Sautterkanyler) E 450/1 Injektorvagn TA För MIC-insturment, max längd 550 mm E 451 trådkorg för smådelar Beskiktning på 2 nivåer Med anslutning för varmluftstorkning Med plats för E 451 Trådkorg för smådelar E 457 Insats för isärtagbara MICinstrument E 460 Insats för stela optiska instrument E 473 Korg för smådelar E 444 Trumma för kablar till kalljus och sugslangar Kan användas i G 7835 CD*, G 7736 CD Beskiktningsmått nedifrån: Nivå 1 = H 110, B 480, D 500 mm (för insatser t.ex. 2 x E 457) Nivå 2 = H 360, B 350, D 200 mm H 502, B 535, D 515 mm E 460 Kvartsinsats ögonoptik För stela optiska instrument av olika längd Maskvidd botten 8 x 1 mm, sidor/lock 7 x 7 x 3 mm Med 3 hållare med plats för 2 stela optiska instrument av olika längd H 53, B 100, D 430 mm E 457 Halvinsats För isärtagbara MIC-instrument (t.ex. 12 handtag) Botten av metalltrådsnät med 3 mm maskvidd, stängda sidor Fastsvetsad hållare för 8 12 handtag, ställbar variabel inredning, med 3 kanaler för förvaring och låsning av 8 12 isärtagbara MICinstrument H 62, B 192, D 490 mm

14 Medicinteknik/Dentalvård Överkorgar/injektor och insatser 14 O 176 Överkorg/injektor TA För MIC-, artroskopi- och urologiinstrument På vänster sida plats för insatser Beskiktningshöjd 360 +/ 20 mm, 10 injektordysor På höger sida plats för rörformiga instrument max längd 500 +/ 30 mm, 14 injektordysor/trattar Anslutning för varmluftstorkning O 183 Överkorg/injektor För MIC-, artroskopi- och urologiinstrument På vänster sida plats för insatser Beskiktningshöjd 285 +/ 20 mm, 10 injektordysor På höger sida plats för rörformiga instrument max längd 370 +/ 30 mm, 14 injektordysor/trattar E 337 2/5-insats för stående instrument 18 fack ca 47 x 51 mm 75 fack ca 14 x 14 mm 1 bottenplåt i mitten För överkorg O 190 och underkorg H 145, B 175, D 445 mm E 802 Insats för stående instrument 4 fack ca 47 x 51 mm 4 fack ca 47 x 40 mm 2 fack ca 42 x 51 mm 2 fack ca 42 x 40 mm 48 fack 14 x 14 mm 1 bottenplåt i mitten För över- och underkorg H 133, B 163, D 295 mm Insatser för kassetter/brickor, rondskålar och bröstmjölkspumpar E 492 Halvinsats för rondskålar För 9 rondskålar 9 hållare, H 86 mm, avstånd 49 mm För underkorg H 120, B 256, D 474 mm AK 12 Halvinsats För bröstmjölkspumpar Med plats för olika utensilier H 67/127, B 225, D 442 mm A 14 Täcknät (1/4) För användning i AK 12 Av rostfritt ståll 7 x 7 mm utstansning, 3 mm kanal H 20, B 210, T 210 mm

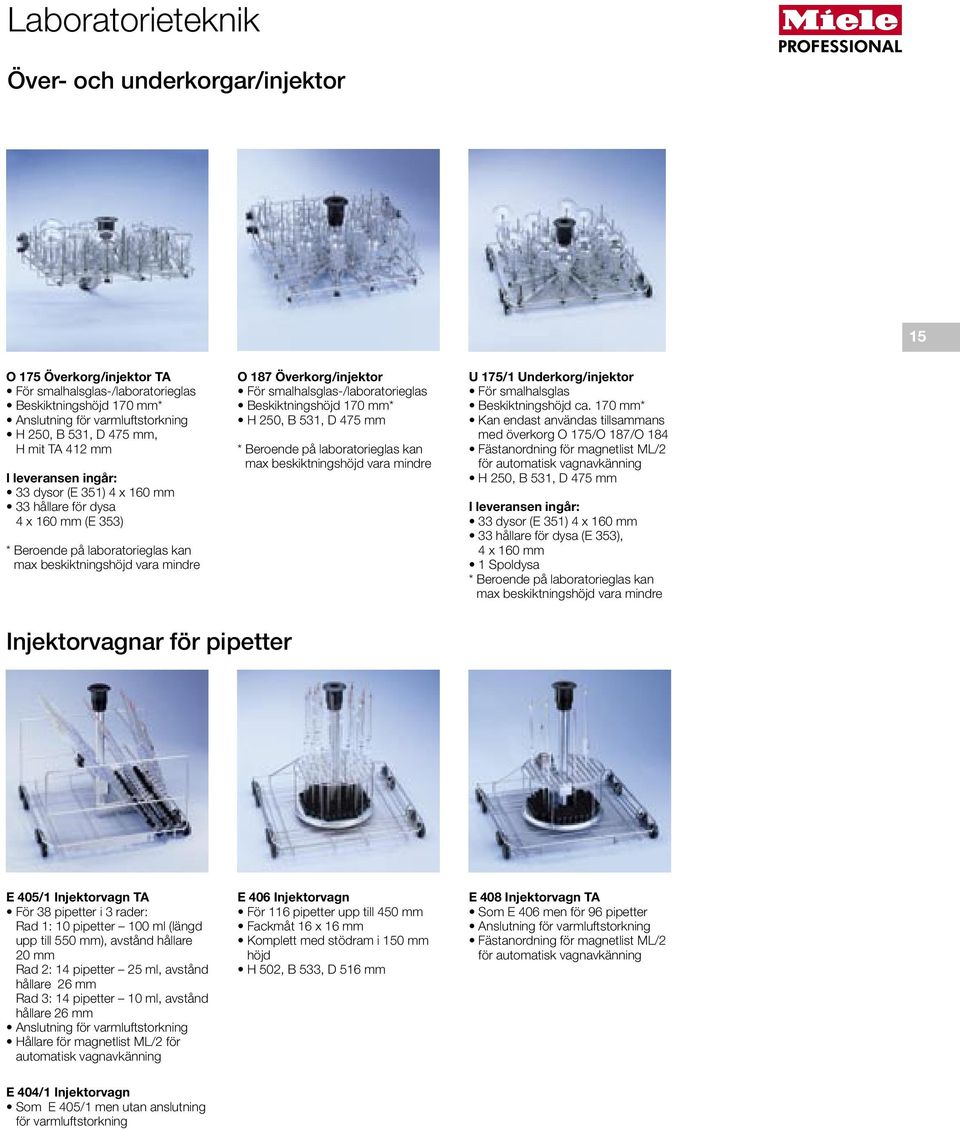

15 Laboratorieteknik Över- och underkorgar/injektor 15 O 175 Överkorg/injektor TA För smalhalsglas-/laboratorieglas Beskiktningshöjd 170 mm* Anslutning för varmluftstorkning H 250, B 531, D 475 mm, H mit TA 412 mm 33 dysor (E 351) 4 x 160 mm 33 hållare för dysa 4 x 160 mm (E 353) * Beroende på laboratorieglas kan max beskiktningshöjd vara mindre O 187 Överkorg/injektor För smalhalsglas-/laboratorieglas Beskiktningshöjd 170 mm* H 250, B 531, D 475 mm * Beroende på laboratorieglas kan max beskiktningshöjd vara mindre U 175/1 Underkorg/injektor För smalhalsglas Beskiktningshöjd ca. 170 mm* Kan endast användas tillsammans med överkorg O 175/O 187/O 184 Fästanordning för magnetlist ML/2 för automatisk vagnavkänning H 250, B 531, D 475 mm 33 dysor (E 351) 4 x 160 mm 33 hållare för dysa (E 353), 4 x 160 mm 1 Spoldysa * Beroende på laboratorieglas kan max beskiktningshöjd vara mindre Injektorvagnar för pipetter E 405/1 Injektorvagn TA För 38 pipetter i 3 rader: Rad 1: 10 pipetter 100 ml (längd upp till 550 mm), avstånd hållare 20 mm Rad 2: 14 pipetter 25 ml, avstånd hållare 26 mm Rad 3: 14 pipetter 10 ml, avstånd hållare 26 mm Anslutning för varmluftstorkning Hållare för magnetlist ML/2 för automatisk vagnavkänning E 406 Injektorvagn För 116 pipetter upp till 450 mm Fackmåt 16 x 16 mm Komplett med stödram i 150 mm höjd H 502, B 533, D 516 mm E 408 Injektorvagn TA Som E 406 men för 96 pipetter Anslutning för varmluftstorkning Fästanordning för magnetlist ML/2 för automatisk vagnavkänning E 404/1 Injektorvagn Som E 405/1 men utan anslutning för varmluftstorkning

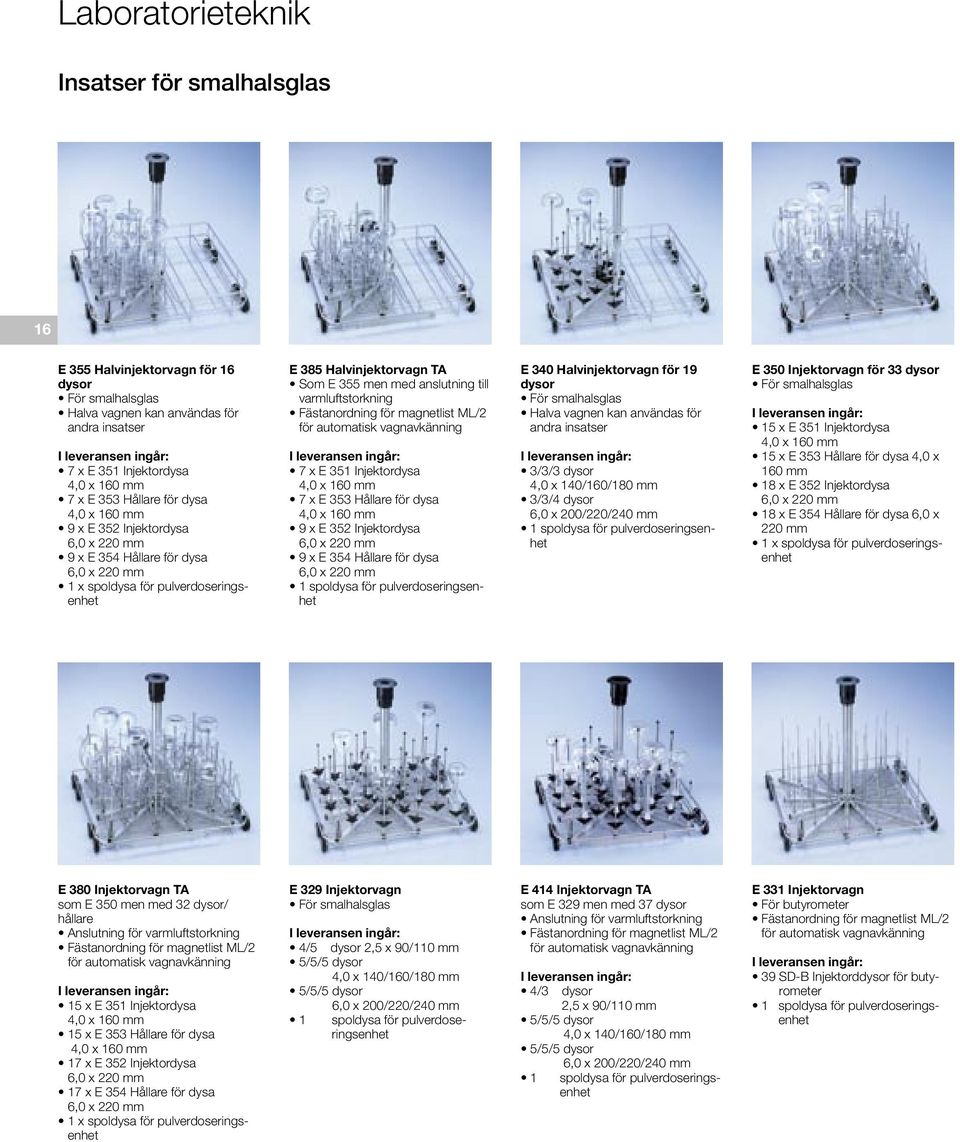

16 Laboratorieteknik Insatser för smalhalsglas 16 E 355 Halvinjektorvagn för 16 dysor För smalhalsglas Halva vagnen kan användas för andra insatser 7 x E 351 Injektordysa 4,0 x 160 mm 7 x E 353 Hållare för dysa 4,0 x 160 mm 9 x E 352 Injektordysa 6,0 x 220 mm 9 x E 354 Hållare för dysa 6,0 x 220 mm 1 x spoldysa för pulverdoseringsenhet E 385 Halvinjektorvagn TA Som E 355 men med anslutning till varmluftstorkning Fästanordning för magnetlist ML/2 för automatisk vagnavkänning 7 x E 351 Injektordysa 4,0 x 160 mm 7 x E 353 Hållare för dysa 4,0 x 160 mm 9 x E 352 Injektordysa 6,0 x 220 mm 9 x E 354 Hållare för dysa 6,0 x 220 mm 1 spoldysa för pulverdoseringsenhet E 340 Halvinjektorvagn för 19 dysor För smalhalsglas Halva vagnen kan användas för andra insatser 3/3/3 dysor 4,0 x 140/160/180 mm 3/3/4 dysor 6,0 x 200/220/240 mm 1 spoldysa för pulverdoseringsenhet E 350 Injektorvagn för 33 dysor För smalhalsglas 15 x E 351 Injektordysa 4,0 x 160 mm 15 x E 353 Hållare för dysa 4,0 x 160 mm 18 x E 352 Injektordysa 6,0 x 220 mm 18 x E 354 Hållare för dysa 6,0 x 220 mm 1 x spoldysa för pulverdoseringsenhet E 380 Injektorvagn TA som E 350 men med 32 dysor/ hållare Anslutning för varmluftstorkning Fästanordning för magnetlist ML/2 för automatisk vagnavkänning 15 x E 351 Injektordysa 4,0 x 160 mm 15 x E 353 Hållare för dysa 4,0 x 160 mm 17 x E 352 Injektordysa 6,0 x 220 mm 17 x E 354 Hållare för dysa 6,0 x 220 mm 1 x spoldysa för pulverdoseringsenhet E 329 Injektorvagn För smalhalsglas 4/5 dysor 2,5 x 90/110 mm 5/5/5 dysor 4,0 x 140/160/180 mm 5/5/5 dysor 6,0 x 200/220/240 mm 1 spoldysa för pulverdoseringsenhet E 414 Injektorvagn TA som E 329 men med 37 dysor Anslutning för varmluftstorkning Fästanordning för magnetlist ML/2 för automatisk vagnavkänning 4/3 dysor 2,5 x 90/110 mm 5/5/5 dysor 4,0 x 140/160/180 mm 5/5/5 dysor 6,0 x 200/220/240 mm 1 spoldysa för pulverdoseringsenhet E 331 Injektorvagn För butyrometer Fästanordning för magnetlist ML/2 för automatisk vagnavkänning 39 SD-B Injektorddysor för butyrometer 1 spoldysa för pulverdoseringsenhet

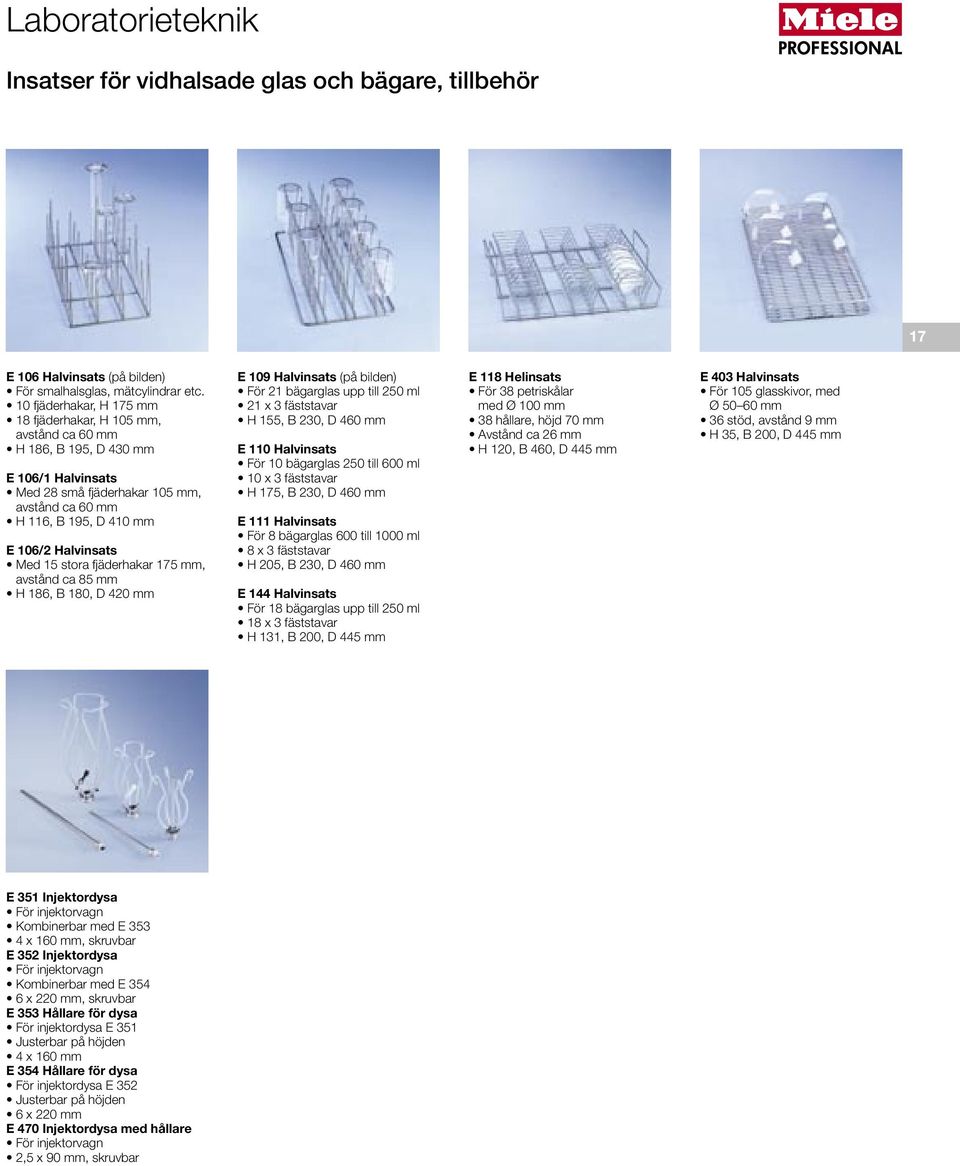

17 Laboratorieteknik Insatser för vidhalsade glas och bägare, tillbehör 17 E 106 Halvinsats (på bilden) För smalhalsglas, mätcylindrar etc. 10 fjäderhakar, H 175 mm 18 fjäderhakar, H 105 mm, avstånd ca 60 mm H 186, B 195, D 430 mm E 106/1 Halvinsats Med 28 små fjäderhakar 105 mm, avstånd ca 60 mm H 116, B 195, D 410 mm E 106/2 Halvinsats Med 15 stora fjäderhakar 175 mm, avstånd ca 85 mm H 186, B 180, D 420 mm E 109 Halvinsats (på bilden) För 21 bägarglas upp till 250 ml 21 x 3 fäststavar H 155, B 230, D 460 mm E 110 Halvinsats För 10 bägarglas 250 till 600 ml 10 x 3 fäststavar H 175, B 230, D 460 mm E 111 Halvinsats För 8 bägarglas 600 till 1000 ml 8 x 3 fäststavar H 205, B 230, D 460 mm E 144 Halvinsats För 18 bägarglas upp till 250 ml 18 x 3 fäststavar H 131, B 200, D 445 mm E 118 Helinsats För 38 petriskålar med Ø 100 mm 38 hållare, höjd 70 mm Avstånd ca 26 mm H 120, B 460, D 445 mm E 403 Halvinsats För 105 glasskivor, med Ø mm 36 stöd, avstånd 9 mm H 35, B 200, D 445 mm E 351 Injektordysa För injektorvagn Kombinerbar med E x 160 mm, skruvbar E 352 Injektordysa För injektorvagn Kombinerbar med E x 220 mm, skruvbar E 353 Hållare för dysa För injektordysa E 351 Justerbar på höjden 4 x 160 mm E 354 Hållare för dysa För injektordysa E 352 Justerbar på höjden 6 x 220 mm E 470 Injektordysa med hållare För injektorvagn 2,5 x 90 mm, skruvbar

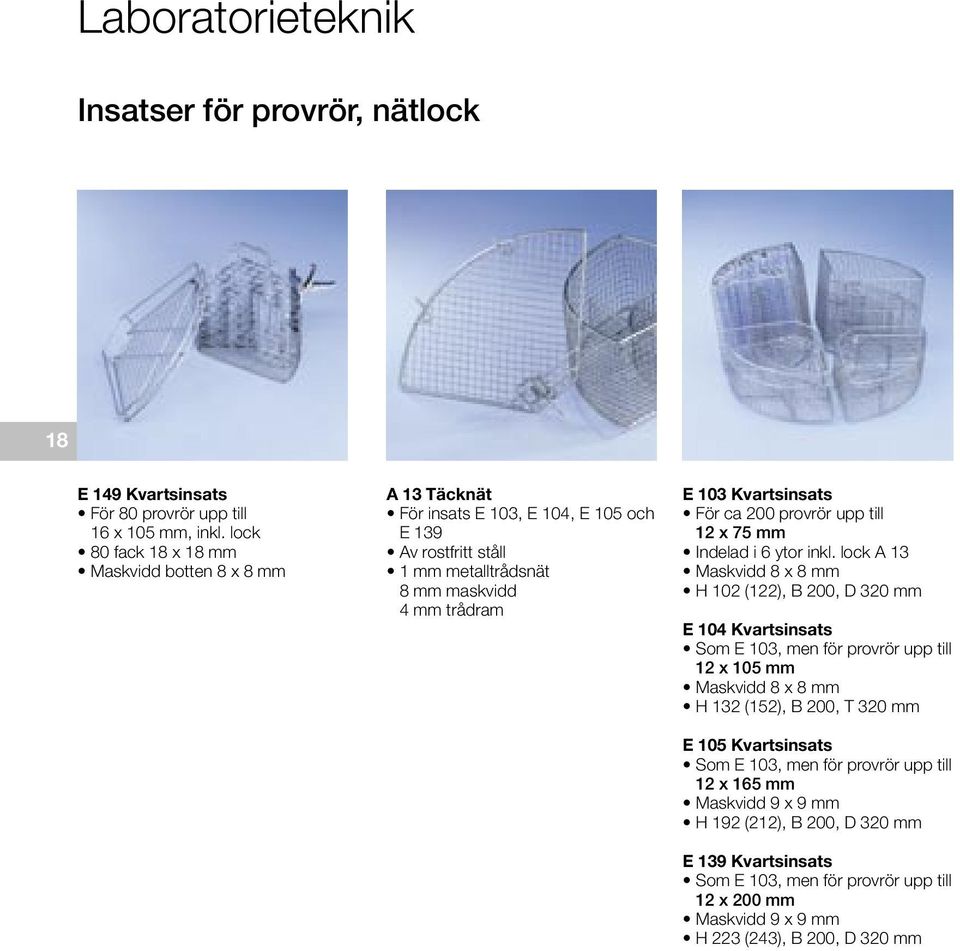

18 Laboratorieteknik Insatser för provrör, nätlock 18 E 149 Kvartsinsats För 80 provrör upp till 16 x 105 mm, inkl. lock 80 fack 18 x 18 mm Maskvidd botten 8 x 8 mm A 13 Täcknät För insats E 103, E 104, E 105 och E 139 Av rostfritt ståll 1 mm metalltrådsnät 8 mm maskvidd 4 mm trådram E 103 Kvartsinsats För ca 200 provrör upp till 12 x 75 mm Indelad i 6 ytor inkl. lock A 13 Maskvidd 8 x 8 mm H 102 (122), B 200, D 320 mm E 104 Kvartsinsats Som E 103, men för provrör upp till 12 x 105 mm Maskvidd 8 x 8 mm H 132 (152), B 200, T 320 mm E 105 Kvartsinsats Som E 103, men för provrör upp till 12 x 165 mm Maskvidd 9 x 9 mm H 192 (212), B 200, D 320 mm E 139 Kvartsinsats Som E 103, men för provrör upp till 12 x 200 mm Maskvidd 9 x 9 mm H 223 (243), B 200, D 320 mm

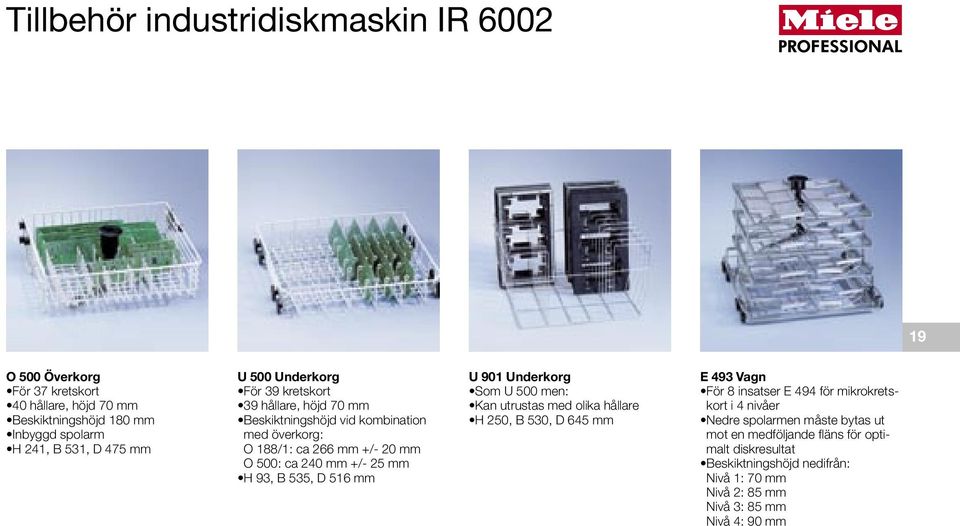

19 Tillbehör industridiskmaskin IR O 500 Överkorg För 37 kretskort 40 hållare, höjd 70 mm Beskiktningshöjd 180 mm Inbyggd spolarm H 241, B 531, D 475 mm U 500 Underkorg För 39 kretskort 39 hållare, höjd 70 mm Beskiktningshöjd vid kombination med överkorg: O 188/1: ca 266 mm +/- 20 mm O 500: ca 240 mm +/- 25 mm H 93, B 535, D 516 mm U 901 Underkorg Som U 500 men: Kan utrustas med olika hållare H 250, B 530, D 645 mm E 493 Vagn För 8 insatser E 494 för mikrokretskort i 4 nivåer Nedre spolarmen måste bytas ut mot en medföljande fläns för optimalt diskresultat Beskiktningshöjd nedifrån: Nivå 1: 70 mm Nivå 2: 85 mm Nivå 3: 85 mm Nivå 4: 90 mm

20 Tillbehör G 7823/G 7824 Vagnar med 1-4 nivåer 20 E 550 Vagn Vagn med 1 nivå Kan utrustas med olika hållare H 250, B 530, D 645 mm E 555 Vagn Vagn med 2 nivåer H 298, B 530, D 645 mm Beskiktningshöjd nedifrån: 210/219 mm Bilden visar möjlig beskiktning med container E 135 för nappflaskor och insatserna E 364 för nappar E 524 Vagn Vagn med 3 nivåer H 390, B 530, D 645 mm Beskiktningshöjd per nivå 125 mm Bilden visar möjlig beskiktning med 6 DIN-trådkorgar E 142 E 525 Vagn Vagn med 3 nivåer, kan utökas till 4 nivåer H 298, B 530, D 645 mm Beskiktningshöjd nedifrån: 80/80/219 mm E 525 Vagn med insatsmodul E 702 Vagn med 4 nivåer H 458, B 530, D 645 mm Beskiktningshöjd nedifrån: 80/80/90/80 mm Bilden visar möjlig beskiktning med 8 DIN-trådkorgar E 142

21 Tillbehör G 7823/G 7824 Injektorvagnar för AN, MIC och mikro 21 E 527 Vagn Vagn för 1 st DIN-container 300 x 600 mm och 1 st 150 x 600 mm H 500, B 530, D 645 mm E 528 Vagn Vagn för 3 små DIN-containrar 150 x 600 mm H 500, B 530, D 645 mm E 515 Vagn/injektor Vagn för 3 AN-set eller 9 andningsslangar upp till 1,5 m längd och tillbehör Trådkorg E 430 H 500, B 530, D 645 mm E 526 Vagn/injektor Vagn med 2 nivåer för MICinstrument och tillbehör Beskiktningshöjd nedtill: 100 mm Max längd MIC-instrument: 600 mm H 498, B 530, D 645 mm Bilden visar E 526 med trådkorg E 451 för smådelar, insats för optiska glas, trådkorg E 457 för isärtagbara MIC-instrument 3 x E 336 Spolhylsa MIBO för pipetter/mic-instrument 5 x E 362 Blindskruv 15 x E 442 Spolhylsa för MICinstrument diameter 4 8 mm 2 x E 443 Spolhylsa för MIC-instrument diameter 8 12 mm 1 x E 444 Insats/trumma för kablar till kalljus eller sugslangar 1 x E Kåpor för spolhylsa/ MIC-instrument 6 mm 1 x E Kåpor för spolhylsa/ MIC-instrument 10 mm 3 x E 447 Adapter hona, för Luer Lock hane 6 x E 448 Silikonslang 300 mm lång, 5 x 1,5 mm 5 x E 449 Adapter hane, för Luer Lock hona 1 x E 451 Insats 1/6 trådkorg, H 55, B 150, D 225 mm 3 x E 452 Injektordysa 2,5 x 60 mm 8 x E 453 Injektordysa 4,0 x 110 mm med fästklämma 6 x E 454 Injektordysa för trokarer mm 4 x E 456 Öppningsfjäder för MIC-instrument 3 x E 464 Hållare för injektordysa E x E 472 Klämfjäder för injektordysa diameter 4,0 mm 2 m silikonslang, Ø 5 mm, (M.-Nr ) E 529 Vagn/injektor Vagn med 3 nivåer för mikroinstrument och tillbehör, varav: 2 nivåer med plats för trådkorgar 1 nivå med 16 resp. 20 injektordysor Beskiktningshöjd nedifrån: 124/114,5/160 mm H 471, B 530, D 645 mm Bilden visar E 529 med 4 DIN-trådkorgar E 142, utrustad med hållare E 476 och stöd E 477 för mikroinstrument

22 Tillbehör G 7825/G 7826 Vagnar för containrar 22 E 713 Vagn TA (tom) För 2 DIN-containrar, 2 lock och 4 trådkorgar i 3 nivåer 2 inbyggda spolarmar Beskiktningsmått nedifrån Nivå 1 Containerstorlek 150 x 300 x 600 mm Lockstorlek: 30 x 300 x 600 mm Nivå 2: H 120, B 488, D 546 mm Nivå 3: H 112, B 488, D 546 mm Anslutning för 5 rörformiga instrument (utan magneter ML) H 575, B 530, D 600 m 5 x E 362 Blindskruv 2 x E 447 Adapter hona, för Luer Lock hane 3 x dysor Ø 3 mm, längd 24 mm (T.nr ) E 710/1 Vagn (tom) För 4 DIN-containrar och lock Containerstorlek: 150 x 300 x 600 mm Lockstorlek: 30 x 300 x 600 mm (utan magneter ML) H 450, B 530, D 600 mm E 711 Vagn (tom) För 2 DIN-containrar och lock Containerstorlek: 300 x 300 x 600 mm Lockstorlek: 30 x 300 x 600 mm (utan magneter ML) H 455, B 530, D 600 mm Insatser för AN-, MIC-, mikroinstrument E 715/1 Vagn TA För ca 4 AN-set resp. 12 andningsslangar upp till 1,5 m längd och diverse tillbehör 12 dysor med fjädrande hållare Anslutning för varmluftstorkning (utan magneter ML) H 645, B 530, D 600 mm 1 x E 430 Insats 1/3 trådkorg, H 40, B 150, D 445 mm 1 x E 431 Injektordysa för veckad bälg, 8 x 193 mm 1 x E 432 Hållare för 3 eller 4 veckade andningsslangar (löst bifogade) 3 x E 433 Hållare för 3 eller 4 andningsslangar av silikon 1 x E 434 Hållare för 3 eller 4 andningsslangar för barn (löst bifogade) 6 x E 466 Injektordysa för andningsbälg, 8 x 333 mm 15 x E 496 Injektordysa 4 x 120 mm 1 x A 3 Täcknät 1/4, 206 x 206 mm E 705/1 Vagn TA För MIC-instrument upp till max 600 mm längd Beskiktningsmått nedifrån: Nivå 1 H 105, B 482, D 590 mm Nivå 2 H 75, B 488, D 546 mm Nivå 3 H 365, B 488, D 546 mm Anslutning för varmluftstorkning (utan magneter ML) H 670, B 530, D 600 mm 3 x E 336 Spolhylsa MIBO för pipettet/mic-instrument 2 x E 362 Blindskruv 15 x E 442 Spolhylsa för MICinstrument Ø 4 8 mm 5 x E 443 Spolhylsa för MICinstrument Ø 8 12 mm 1 x E 444 Insats/trumma för kablar till kalljus eller sugslangar 1 x E kåpor för spolhylsa/ MIC-instrument 6 mm 1 x E kåpor för spolhylsa/ MIC-instrument 10 mm 3 x E 447 Adapter hona, för Luer Lock hane 6 x E 448 Silikonslang 300 mm lång, 5 x 1,5 mm 5 x E 449 Adapter hane, för Luer Lock hona 1 x E 451 1/6-insats trådkorg, H 55, B 150, T 225 mm 3 x E 452 Injektordysa 2,5 x 60 mm 8 x E 453 Injektordysa 4,0 x 110 mm mit Halteklammer 6 x E 454 Injektordysa för trokarhylsor mm 4 x E 456 Öppningsfjäder för MICinstrument 3 x E 464 Hållare för injektordysa E x E 472 Klämfjäder för injektordysa Ø 4,0 mm 2 m silikonslang, Ø 5 mm, T.nr

23 Tillbehör G 7825/G 7826 Vagnar med 2-5 nivåer 23 E Vagn TA (tom) För insatser i 2 nivåer Inbyggd spolarm Beskiktningsmått nedifrån: Nivå 1 H 304, B 482, D 590 mm Nivå 2 H 290, B 488, D 546 mm (utan magneter ML) H 400, B 530, D 600 mm E Vagn TA (tom) För insatser i 3 nivåer 2 inbyggda spolarmar Beskiktningsmått nedifrån: Nivå 1 H 203, B 482, D 590 mm Nivå 2 H 203, B 488, D 546 mm Nivå 3 H 133, B 488, D 546 mm (utan magneter ML) H 552, B 530, D 600 mm E Vagn TA (tom) För DIN/ISO-trådkorgar i 4 nivåer 3 inbyggda spolarmar Beskiktningsmått nedifrån Nivå 1 H 87, B 482, D 590 mm Nivå 2 och 3 H 87, B 488, D 546 mm Nivå 4 H 223, B 488, D 546 mm med E 702: Nivå 4 H 87, B 488, D 546 mm Nivå 5 H 81, B 488, D 546 mm Beskiktningskapacitet 8 DIN-silar 485 x 254 x 50 mm eller 4 DIN-silar 540 x 254 x 50 mm eller 4 ISO-silar 485 x 344 x 50 mm (utan magneter ML) H 461, B 530, D 600 mm E 702 Tilläggsmodul för E och E 525 Nivå 5 med plats för ytterligare 2 DIN-trådkorgar H 160, B 530, D 560 mm E 703 Tilläggsmodul för E och E 525 Injektormodul för 7 rörformiga instrument H 170, B 80, D 555 mm 7 x E 362 Blindskruv 2 x E 447 Adapter hona, för Luer Lock hane 2 x E 449 Adapter hane, för Luer Lock hona 3 x E 495 Injektordysa 2,5 x 90 mm 2 x E 496 Injektordysa 4 x 120 mm 3 x Dysor Ø 3 mm, längd 24 mm (T.nr )

24 Tillbehör G 7825/G 7826 Vagnar och moduler för laboratorieglas 24 E 741/1 Vagn TA (tom) För moduler i 1 4 nivåer Beroende på diskgodsets storlek kan upp till 3 moduler få plats. Tillförsel av vatten och torkningsluft sker genom direktkoppling till vagnen och genom adapterkoppling av modulerna Beskiktningshöjd: Nivå 1 till överkant: 605 mm Nivå 2 till överkant: 405 mm Nivå 3 till överkant: 267 mm Nivå 4 till överkant: 197 mm H 680, B 530, D 600 mm E 742 Modulram med spolarm För vagn E 741 H 112, B 492, D 496 mm E 743 Injektormodul För smalhalsglas ml 36 dysor (E 351) 4 x 160 mm med hållare (E 353) H 190, B 492, D 496 mm E 744 Injektormodul För smalhalsglas ml 16 dysor (E 352) 6 x 220 mm med hållare (E 354) H 250, B 492, D 496 mm E 757 Injektorvagn TA För 1 6 laboratorieglas med stor volym 6 dysor Stödram med ställbar höjd, justerbar med 6 korta och 4 långa stöd. Stödet kan anpassas till glasgodsets diameter H 346, B 530, D 600 mm E 752 Injektormodul För smalhalsglas ml 12 dysor (E 351) 4 x 160 mm med hållare (E 353) 13 dysor (E 352) 6 x 220 mm med hållare (E 354) H 260, B 492, D 496 mm E 755 Injektormodul För smalhalsglas ml 36 dysor (E 470) 2,5 x 90 mm med hållare H 130, B 492, D 496 mm E 751 Injektormodul med stödram För kolvar/medicinflaskor 500 ml 25 dysor 4 x 180 mm med plaststöd Fackmått 87 x 87 mm H 202, B 492, D 496 mm

25 Tillbehör G 7825/G 7826 Moduler för laboratorieglas 25 E 745/1 Injektormodul För 104 pipetter upp till 540 mm Stödram fackstorlek 16 x 16 mm H 288, B 492, D 496 mm E 746 Injektormodul För 23 pipetter, diagonal placering 10 pipetter upp till 560 mm och 13 pipetter upp till 490 mm Avstånd stöd/hållare 20 resp. 26 mm H 330, B 492, D 496 mm E 747 Injektormodul 104 injektordysor för centrifugrör, medicinflaskor, provrör, fraktionssamlare 104 dysor 2,5 x 110 mm H 168, B 492, D 496 mm

26 Tillbehör G 7827/G 7828 Vagnar och insatser för MIC-instrument (modulsystem) 26 E 902/1 Vagn TA Modulsystem för upp till 3 MIC- OP-set Rörformiga instrument sätts in i 6 insatsmoduler med integrerade dysor/adaptrar Övre och nedre nivån öppen med plats för trådkorgar, t.ex. E 142 Övre beskiktningsmått: H 65, B 593, D 780 mm Nedre beskiktningsmått: H 53, B 500, D 780 mm Anslutning för varmluftstorkning H 620, B 640, D 790 mm 3 x E 905 Insatsmodul, för korta MIC-instrument 3 x E 906 Insatsmodul, för långa MIC-instrument 3 x E 444 Insats/trumma för kablar till kalljus och sugslangar 2 x E Kåpor för spolhylsa/ MIC-instrument 6 mm 1 x E Kåpor för spolhylsa/ MIC-instrument 10 mm 2 m Silikonsang, Ø 5 mm, D-Nr x E 362 Blindskruv E 903 Insatsmodul För TUR-set (transuretral resektion) H 40, B 461, D 510 mm 3 x E 442 Spolhylsa 121 mm för MIC-instrument Ø 4 8 mm 1 x E 444 Insats/trumma för kablar till kalljus och sugslangar 1 x E 447 Adapter hona, för Luer Lock hane 4 x E 448 Silikonslang 300 mm lång, 5 x 1,5 mm 1 x E 453 Injektordysa 4,0 x 110 mm med fästklämma 1 x E 454 Injektordysa för trokarer mm 3 x E 467 Spolhylsa 205 mm för MIC-instrument/klipstänger 3 x E 469 Spolhylsa 300 mm för MIC-instrument/urologi 1 x E 907 Insats/trådkorg med lock för smådelar 2 m Silikonslang 5 mm Ø M-Nr Plaststöd M.nr E 905 Insatsmodul För korta MIC-instrument Med avdelare för t.ex. artroskopi, laparoskopi H 40, B 461, D 510 mm 1 x E 336 Spolhylsa MIBO för pipetter/mic-instrument 2 x E 362 Blindskruv 1 x E 442 Spolhylsa 121 mm för MIC-instrument Ø 4 8 mm 2 x E 447 Adapter hona, för Luer Lock hane 4 x E 448 Slang med Luer Lockadapter 2 x E 449 Adapter hane, för Luer Lock hona 4 x E 452 Injektordysa 2,5 x 60-mm 3 x E 453 Injektordysa 4,0 x 110 mm med fästklämma 3 x E 454 Injektordysa för trokarer mm 1 x E 464 Hållare för injektordysa E x E 907 Insats/trådkorg med lock för smådelar 1 x E 472 Klämfjäder för injektordysa Ø 4,0 mm E 906 Insatsmodul För långa MIC-instrument Med avdelare för t.ex. artroskopi, laparoskopi H 40, B 461, D 510 mm 2 x E 362 Blindskruv 5 x E 442 Spolhylsa 121 mm för MIC-instrument Ø 4 8 mm 3 x E 443 Spolhylsa för MICinstrument Ø 8 12 mm 2 x E 448 Slang med Luer Lockadapter 1 x E 454 Injektordysa för trokarer mm 2 x E 456 Öppningsfjäder för MIC-instrument 1 x E 464 Hållare för injektordysa E x E 908 Insats för isärtagbara MIC-instrument

27 Tillbehör G 7827/G 7828 Vagnar för AN-instrument,vagnar 27 E 915/2 TA Vagn För ca 7 AN-set resp. 20 andningsslangar upp till 1,5-m längd och diverse tillbehör Injektorsystem Anslutning för varmluftstorkning H 637, B 640, D 790 mm 1 x E 142 Halvinsats, DIN-trådkorg, H 45/55, B 255, D480 mm 10 x E 466 Injektordysa för andningsbälg, 8 x 333 mm 18 x E 496 Injektordysa 4 x 120 mm 1 x E 916 Hållare för 5 veckade andningsslangar (löst bifogade) 4 x E 917 Hållare för 5 andningsslangar av silikon 1 x E 918 Hållare för 5 andningsslangar för barn (löst bifogade) 3 x E 495 Injektordysa 2,5 x 90 mm (löst bifogad) 1 x A2 Täcknät 1/2, 216 x 456 mm E 920/1 Vagn TA För 30 andningsslangar upp till 1,5 m längd Andningsslangarna viras spiralformigt runt trumman 30 Dysor med fjädrande ställning för olika andningslangar Anslutning för varmluftstorkning H 637, B 640, D 790 mm 6 x E 916 Hållare för 5 veckade andningsslangar (löst bifogade) 1 x E 917 Hållare för 5 andningsslangar av silikon 1 x E 918 Hållare för 5 andningsslangar för barn (löst bifogade) E 929 Vagn TA Yttermått: H 492, B 640, D 790 mm Användbar höjd: Nivå 1: 94 mm Nivå 2: 100 mm Nivå 3: 287 mm 3 beskiktningsnivåer för ca 6 OPset Kapacitet för 6 DIN-trådkorgar 45 dysor på höger sida (23 Luer Lock-adapter, hane och 22 Luer Lock-adapter, hona) 28 Dysor på vänster sida (horisontalt) var och en med slang och Luer Lock-Adapter, hane Anslutningsmöjlighet för 2 x E 478 på röranslutning

28 Tillbehör G 7827/G 7828 Vagnar för containrar 28 E 910/2 Vagn (tom) För 6 DIN-containrar och lock Containerstorlek: 150 x 300 x 600-mm H 455, B 640, D 790 mm E 911/2 Vagn (tom) För 4 DIN-containrar och lock Containerstorlek: 300 x 300 x 600-mm H 455, B 640, D 790 mm E 912/1 Vagn (tom) För 4 ISO-containrar och lock Containerstorlek: 180 x 400 x 600-mm H 455, B 640, D 790 mm E 913/2 Vagn (tom) Vagn för containrar/lockl/trådkorgar i 3 nivåer 2 inbyggda spolarmar H 574, B 640, D 790 mm Nivå 1 för 3 DIN-containrar 150 x 300 x 600 mm med lock Nivå 2+3: Beskiktningshöjd 103, B 590, D 730 mm

29 Tillbehör G 7827/G 7828 Vagnar med 2-5 nivåer, injektorvagnar 29 E Vagn TA (tom) För insatser, 2 nivåer Inbyggd spolarm Beskiktningsmått nedifrån: Nivå 1 = H 297, B 592, D 780 mm Nivå 2 = H 290, B 592, D 780 mm H 427, B 640, D 790 mm E Vagn TA (tom) För insatser, 3 nivåer 2 inbyggda spolarmar Beskiktningsmått nedifrån: Nivå 1 = H 193, B 590, D 780 mm Nivå 2 = H 193, B 590, D 780 mm Nivå 3 = H 153, B 590, D 780 mm H 524, B 640, D 790 mm E Vagn TA (tom) För insatser, 4 nivåer 3 inbyggda spolarmar Beskiktningsmått nedifrån: Nivå 1 3: H 112,5, B 593, D 780 mm Nivå 4: H 114, B 593, D 780 mm H 557, B 640, D 790 mm E 901/1 Vagn TA (tom) För trådkorgar/skålar och 8 rörformiga instrument 4 nivåer 3 inbyggda spolarmar Beskiktningsmått nedifrån: Nivå 1 3 = H 80, B 593, D 780 mm Nivå 4 = H 210, B 520, D 780 mm Beskiktningskapacitet nivå 1 3: 12 DIN-korgar (485 x 254 x 50 mm) eller 11 DIN-korgar (540 x 254 x 50 mm) eller 8 ISO-korgar (485 x 344 x 50 mm) Beskiktningskapacitet nivå 4: 2 DIN-korgar (540 x 254 x 50 mm) eller diverse OP-skålar, injektordysor för rörformiga instrument H 590, B 640, D 790 mm E Vagn TA (tom) För insatser, 5 nivåer 4 inbyggda spolarmar Beskiktningsmått nedifrån: Nivå 1 4: H 80, B 593, D 780 mm Nivå 5: H 73, B 593, D 780 mm H 605, B 640, D 790 mm E 940 Injektorvagn TA (tom) Med plats för smalhalsglas i 2 nivåer. (Injektorvagnen kan också användas utan nivåindelning) 115 dysor med hållare Bestyckning av nedre nivå: 35 x Dysa (E 352) 6,0 x 220 mm med hållare (E 354) Bestyckning av övre nivå: 80 x dysor (E 351) 4,0 x 160 mm med hållare (E 353) H 565, B 640, D 790 mm A 9/1 Insats Hålbleck Utstansning 7 x 7 mm Steg 3 mm Kan användas i E 935-3, E och E 901 H 1, B 773, D 573 mm 8 x E 362 Blindskruv 2 x E 447 Adapter hona, för Luer Lock hane 5 x E 449 Adapter hade, för Luer Lock hona 5 x E 495 Dysa Ø 2,5 mm, längd 90 mm 5 Dysor Ø 3 mm, längd 24 mm (D.nr ) 5 x E 496 Dysa Ø 4 mm, längd 120 mm

30 Tillbehör G 7827/G 7828 Vagnar, moduler för laboratorieglas 30 E 941 Vagn TA (tom) För moduler, 2 nivåer Beroende på diskgodsets storlek kan upp till 2 moduler per nivå få plats Tillförseln av vatten och torkluft sker genom direktkoppling av vatten respektive genom adapterkoppling av modulerna Beskiktningsmått nedifrån: Nivå 1 = (utan övre modul) H 609, B 558, D 352 mm Nivå 1 = (med övre modul) H 317, B 558, D 352 mm Nivå 2 = H 245, B 558, D 352 mm H 421, B 619, D 790 mm E 942/1 Injektormodul För 116 pipetter upp till 580 mm Stödram Fackmått 16 x 16 mm H 279, B 558, D 352 mm E 943 Injektormodul För smalhalsglas ml 32 dysor (E 351) 4 x 160 mm med hållare (E 353) H 190, B 558, D 352 mm E 944 Injektormodul För smalhalsglas ml 15 dysor (E 352) 6 x 220 mm med hållare (E 354) H 250, B 558, D 352 mm E 957 Injektorvagn TA För 1 12 laboratorieglas med stor volym 12 dysor Stödram med ställbar höjd, justerbar med 8 korta och 6 långa stöd. Stödet kan anpassas till glasgodsets diameter H 353, B 640, D 790 mm E 945 Modul Ram för insatser H 55, B 558, D 352 mm E 947 Injektormodul 88 Injektordysor för centrifugrör, medicinflaksor, provrör, för fraktionssamlare 88 dysor 2,5 x 110 mm H 170, B 558, D 352 mm

31 Tillbehör G 7827/G 7828 Insatser för laboratorieglas 31 E 969 Insats För olika utensilier Hålbleck 7 x 7 x 3 mm Kan användas i E 900-4, E 935-3, E och E 941 med 945 H 67/122, B 363, D 533 A 19 Täcknät (1/2) För insats E 969 Hålbleck 7 x 7 x 3 mm H 18, B 351, D 251 mm E 960/1 Halvinsats Med 20 stora och 26 små fjäderhakar För vidhalsade Erlenmeyerkolvar och mätcylindrar H 185, B 357, D 522 mm E 963 Halvinsats Med 33 x 3 hållare för bägare upp till 250 ml H 155, B 357, D 522 mm E 965 Halvinsats Med 15 x 3 hållare för bägare ml H 173, B 357, D 522 mm E 967 Halvinsats Med 12 x 3 hållare för bägare ml H 203, B 357, D 522 mm

32 Övriga tillbehör korgar, insatser och täckgaller Instrumentkorg med lock 32 H 60, B 100, D 100 mm Artikelnummer: Täckgaller för överkorg O 188 H 5, B 450, D 480 mm Artikelnummer: Täckgaller för underkorg U 874 H 5, B 480, D 488 mm Artikelnummer: Täckgaller för överkorg O 177 H 5, B 480, D 488 mm Artikelnummer: Vacutainerhållare för 80 ampuller H 68, B 273, D 336 mm Artikelnummer: Vacutainerhållare för 40 ampuller H 68, B 176, D 273 mm Artikelnummer: Blomvashållare för 5 vaser H 225, B 200, D 490 mm Artikelnummer: Handfatshållare för 5 handfat H 150, B 460, D 490 mm Artikelnummer: Innerlock B 328, D 438 mm Artikelnummer: B 238, D 328 mm Artikelnummer: B 158, D 238 mm Artikelnummer: Instrumentgaller utan lock H 70, B 340, D 450 mm Artikelnummer: H 70, B 250, D 340 mm Artikelnummer: H 70, B 170, D 250 mm Artikelnummer: H 60, B 210, D 450 mm Artikelnummer: Ytterlock H 5, B 340, D 450 mm Artikelnummer: H 5, B 250, D 340 mm Artikelnummer: H 5, B 170, D 250 mm Artikelnummer: Instrumentfjäder för fixering Instrument 131 mm Artikelnummer: Instrument 190 mm Artikelnummer: Insats för sugflaska mm H 150, B 200, D 250 mm Artikelnummer:

33 Övriga tillbehör korgar, insatser och täckgaller Instrumentkorg för endoskop H 45, B 73, D 450 mm Artikelnummer: Instrumentkorg, finmaskig H 40, B 310, D 420 mm Artikelnummer: H 40, B 210, D 310 mm Artikelnummer: H 40, B 150, D 210 mm Artikelnummer: Ytterlock, finmaskigt H 20, B 310, D 420 mm Artikelnummer: H 20, B 210, D 310 mm Artikelnummer: H 20, B 150, D 210 mm Artikelnummer: Instrumentkorg med justerbart innerlock H 60, B 210, D 450 mm Artikelnummer: Knivbox för 4 knivar H 600, B 150, D 250 mm Artikelnummer:

34 Modell Art.nr Benämning Sida Appl. Modell Art.nr Benämning Sida Appl. A D Täcknät halvinsats 6 A E D Injektorvagn TA 16 I/LT A D Täcknät kvartsinsats 6 A E D Injektorvagn TA 11 D/VT A D Täcknät för O/U 184 m.fl. 6 A E D Injektorvagn TA 16 I/LT A 9/ D Insats 29 A E D Halvinsats 17 I/L A 11/ D Helinsats 6 A E 404/ D Injektorvagn 15 I/L A 12/ D Halvinsats 6 A E 405/ D Injektorvagn TA 15 I/LT A D Täcknät för E 103 m.fl. 18 I/L E D Injektorvagn 15 I/L A D Täcknät f. AK D/V E D Injektorvagn TA 15 I/LT 34 A D Täcknät f. E I/L E D Insats 10 D/V AK D Halvinsats 14 D/V E D Injektorvagn TA 16 I/LT ADS D Adapter 20 mm ansl. 10 D/V E D Kvartsinsats gyninstrument 12 D/V ADS D Adapter 16 mm ansl. 10 D/V E D 2/5-insats spekulainstr. 12 D/V ADS D Adapter 22 mm ansl. 10 D/V E D Injektorvagn 13 D/V AUF D Hållare f. O 177/1 10 D/V E 430/ D 1/3-insats 4 A AUF D Hållare f. O 801/2 10 D/V E 435/ D Vagn AN-set TA 11 D/V DOS G D Doseringspump 8 A E 436/ D Vagn AN-set TA 11 D/V E D Kvartsinsats 18 I/L E 439/ D Undervagn 3 4 nivåer 12 D/V E D Kvartsinsats 18 I/L E 440/ D Injektorvagn 13 D/V E D Kvartsinsats 18 I/L E D Spolhylsa 7 A E D Kvartsinsats 17 I/L E D Spolhylsa 7 A E 106/ D Halvinsats 17 I/L E D Insats/trumma 6 A E 106/ D Halvinsats 17 I/L E D Kåpor för spolhylsa 7 A E D Kvartsinsats 17 I/L E D Kåpor för spolhylsa 7 A E D Halvinsats 17 I/L E D Luerkoppling hona 7 A E D Halvinsats 17 I/L E D Silikonslang 7 A E D Insats 38 skålar 17 I/L E D Luerkoppling hane 7 A E D Halvinsats 10 brickor 5 A E 450/ D Vagn MIC-instrument 13 D/VT E 131/ D Halvinsats 5 korgar/skålar 6 A E D 1/6-insats korg m. lock 4 A E D Kvartsinsats provrör 18 I/L E D Injektordysa 2,5x60 mm 7 A E D Halvinsats korg u. lock 5 A E D Injektordysa 4x110 mm 7 A E D Kvartsinsats korg u. lock 5 A E D Injektorhylsa f. trokar 7 A E D Halvinsats 18 glasbägare 17 I/L E D Halvinsats 13 D/V E D 1/6-insats korg m. lock 4 A E D Kvartsinsats ögonoptik 13 D/V E 147/ D Insats 10 D/V E 461/ D Injektorvagn TA 11 D/VT E D Kvartsinsats 80 provrör 18 I/L E D Hållare för injektorhylsa E A E D AD-vattenpatron/fylld 8 A E D Spolhylsa för MIC-instrument 7 A E D Väggarmatu 9 A E D Kvartsinsats korg m. lock 5 A E D Golvarmatur 9 A E D Spolhylsa för MIC-instrument 7 A E D Engångshartser 8 A E D Dysa med hållare 2,5x90 mm 17 I/L E D Refill för engångshartser 8 A E D Klämfjäder 2,5 mm 7 A E D AD-vattenpatron/tom 8 A E D Klämfjäder 4 mm 7 A E D Undervagn 2 nivåer 12 D/V E 473/ D Insats/sil m. lock 5 A E D Injektorvagn 39 dysor 16 I/L E D Hållare MIC-instrument 7 A E D Injektorvagn, butyrometer 16 I/L E D Stöd 7 A E D Spolhysa MIBO 7 A E D Hållare för tunna kanyler 13 D/V E D 2/5-insats stående instr. 14 D/V E D Hållare MIC-instrument 7 A E D 3/5-insats 8 kassetter/brickor 5 A E D Helinsats 4 A E D 3/5-insats 16 kassetter/brickor 5 A E D Hållare lång för t.ex. OP-skor 4 A E D Injektorvagn 19 dysor 16 I/L E D Universalhållare 4 A E D Injektorvagn 33 dysor 16 I/L E D Halvinsats rondskålar 14 D/V E D Injektordysa 4x160 mm 17 I/L E D Vagn i 4 nivåer 19 I/L E D Injektordysa 6x220 mm 17 I/L E D Vagn anestesi 21 D/V E D Hållare för dysa E I/L E D Insats för rotkanalsinstrument 10 D/V E D Hållare för dysa E I/L E D Vagn OP 3 nivåer 20 D/V E D Injektorvagn 16 dysor 16 I/L E D Vagn 3 4 nivåer 20 D/V E D Blindskruv M8 x 1 8 A E D Injektorvagn 2 nivåer 21 D/V E D 1/6-insats korg u. lock 4 A E D Vagn DIN-container 21 D/V E D Injektorvagn TA 11 D/VT E D Vagn för 3 små containrar 21 D/V E D 2/5-insats 12 A E D Vagn 3 nivåer mikroinstr. 21 D/V E D Helinsats korg u lock 4 A E D Vagn i nivå 20 D/V E D Halvinsats korg u. lock 4 A E D Vagn 2 nivåer 20 D/V
