1 Beskickningsutrustning för GETINGE 666/66/ TURBO DISKDESINFEKTORER OCH GETINGE CM320 INDEX DISKDESINFEKTOR

2 Beskickningsutrustning för alla typer av gods Vill du ha en komplett AN-vagn? En flexibel OP-vagn? Eller kanske en laboratorievagn med ett separat kassettsystem för olika typer av laboratorieglas? I Getinges sortiment finns beskickningsutrustning för alla typer av gods och kapacitetsbehov. En del är utformade för särskilda ändamål. Andra är mycket anpassningsbara, så att de kan användas för flera olika syften. Den här katalogen innehåller tillgänglig beskickningsutrustning för Getinge 666, 66 och Turbo diskdesinfektorer samt för Getinge CM320 index diskdesinfektor. Var vänlig kontakta din lokala Getinge-representant för mer information. 2

3 1 Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER 1 2 OP-diskvagnar 2 3 Containervagnar 3 4 MIC-diskvagnar 4 5 AN-diskvagnar 5 6 Laboratoriediskvagnar 6 7 Insatser, korgar och andra tillbehör för diskvagnar 7 STÄLL FÖR diverse artiklar

4 Så här använder du katalogen getinge 666 diskdesinfektor Beskickningsutrustningen för Getinge 666 är anpassad för en 720 mm djup kammare. När beskickningsutrustning passar till Getinge 666 syns följande symbol på bilden: Passar: 666 Kammardjup 720 mm getinge 66/ TURBO DISKDESINFEKTORER OCH getinge CM320 index diskdesinfektor Beskickningsutrustningen för Getinge 66, Turbo och CM320 är anpassad för en 00 mm djup kammare. Maximal kapacitet per diskprocess är 15 DIN-korgar i 5 diskplan. När beskickningsutrustning passar till Getinge 66, Turbo och CM320 syns följande symbol på bilden: Passar: 66/T/CM320 Kammardjup 00 mm DESSA lösningar för diskvagnar finns tillgängliga Standardlösning Standarddiskvagnen har plasthjul och bör beställas för användning tillsammans med icke-automatiserade maskiner. Automatisk lösning En automatisk diskvagn har hjul av rostfritt stål framtill för att underlätta automatisk lastning. Dessutom finns det magneter på diskvagnens högra sida för automatiskt program val och positionering. Detta alternativ bör väljas när någon typ av automatik (såsom i-/urlastare, AGS och/eller automatiskt programval) används. Streckkodslösning Getinge erbjuder även möjligheten att integrera diskdesinfektorerna i ett streckkodssystem (dokumentationssystem). Det automatiska programvalet och vagnregistreringen görs då av en streckkodsläsare som beställs tillsammans med själva diskdesinfektorn. Varje automatisk diskvagn måste då förses med en extra plåt för streckkoden. En streckkodsuppsättning måste beställas för varje diskvagn. Streckkodssats:

5 1 Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER 2 1Vår utrustning för i- och urlastning har utmärkta ergonomiska egenskaper och hög transportsäkerhet. Ta till exempel transportvagnarnas säkerhetspärr, som förhindrar att godset faller av, och det enkla, pålitliga dockningssystemet som gör att vagnarna kan anslutas till diskdesinfektorn. Transportutrustningen är hygieniskt utformad med lättorkade ytor och bra avrinning

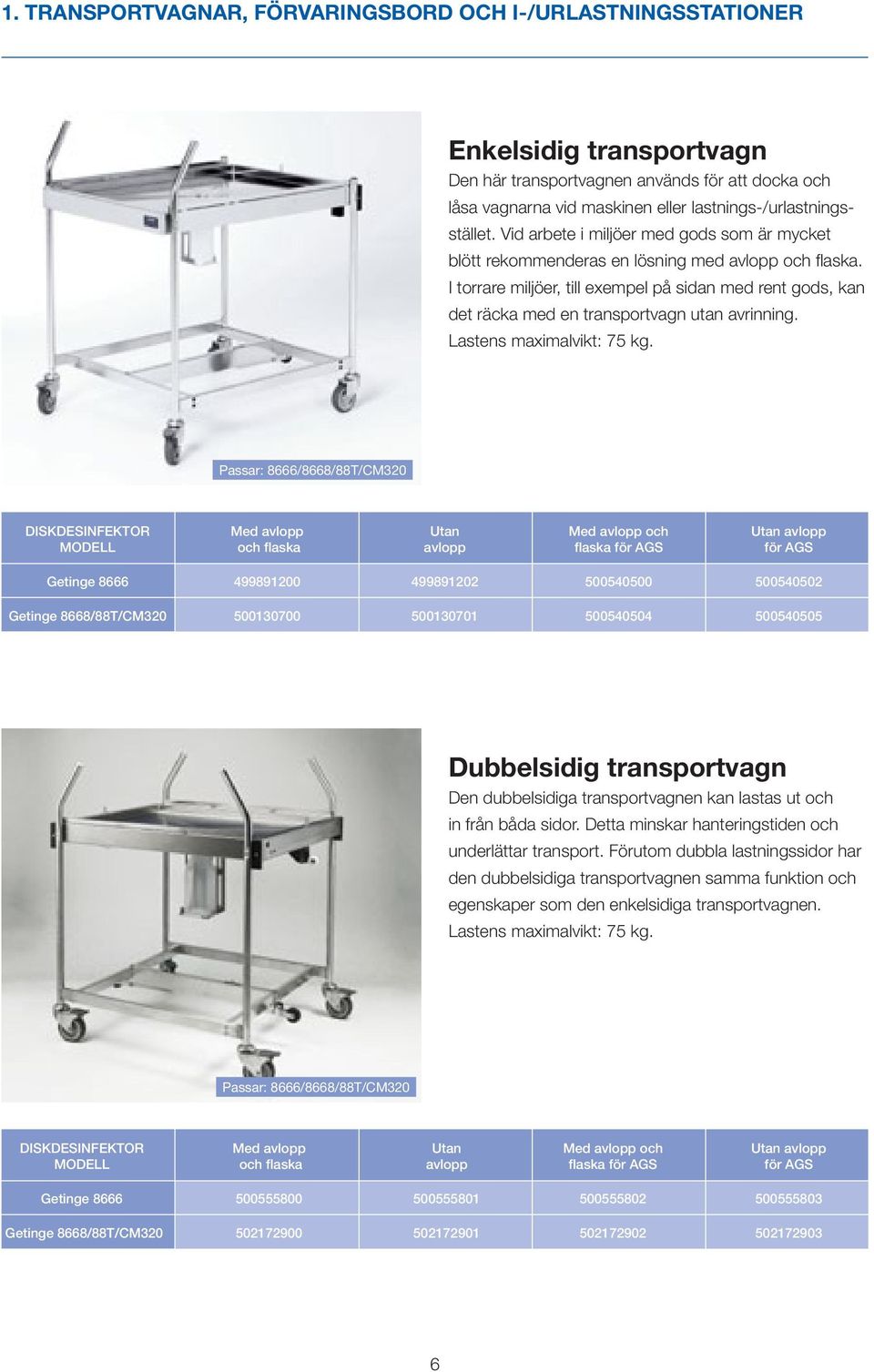

6 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER Enkelsidig transportvagn Den här transportvagnen används för att docka och låsa vagnarna vid maskinen eller lastnings-/urlastningsstället. Vid arbete i miljöer med gods som är mycket blött rekommenderas en lösning med avlopp och flaska. I torrare miljöer, till exempel på sidan med rent gods, kan det räcka med en transportvagn utan avrinning. Lastens maximalvikt: 75 kg. Passar: 666/66/T/CM320 DISKDESINFEKTOR Med avlopp Utan Med avlopp och Utan avlopp och flaska avlopp flaska för AGS för AGS Getinge Getinge 66/T/CM Dubbelsidig transportvagn Den dubbelsidiga transportvagnen kan lastas ut och in från båda sidor. Detta minskar hanteringstiden och underlättar transport. Förutom dubbla lastningssidor har den dubbelsidiga transportvagnen samma funktion och egenskaper som den enkelsidiga transportvagnen. Lastens maximalvikt: 75 kg. Passar: 666/66/T/CM320 DISKDESINFEKTOR Med avlopp Utan Med avlopp och Utan avlopp och flaska avlopp flaska för AGS för AGS Getinge Getinge 66/T/CM

7 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER Getinge Flexi Trolley - höj- och sänkbar beskickningsvagn Getinge Flexi är en beskickningsvagn med justerbar höjd för optimal ergonomisk lastning och flexibilitet. Vagnen styrs med en handkontroll och har 3 förprogrammerbara höjder. Getinge Flexi har en lastningshake, som åker in automatiskt när vagnen dockas till en diskdesinfektor. Flexi passar även till Getinge Air Glide System (AGS). Självklart är Flexi-vagnen diskbar i en stor kabinett diskmaskin, t ex Getinge 9100-serien. Passar: 666/66/T/CM Vikt: 75 kg, maximal lyftkapacitet 150 kg Maximal lasthöjd: 50 mm Minimal lasthöjd: 550 mm DISKDESINFEKTOR Art.nr 7 Getinge 666/66/T/CM

8 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER FÖRVARINGSBORD Förvaringsborden kan användas vid i- och urlastning av diskvagnar eller som lagringsplats för vagnar som inte används. För att underlätta i-/urlastning finns förvaringsborden med eller utan dockning. Det senare alternativet kan fås med en eller två dockningar beroende på godsflöde och interiör. Alla våra förvaringsbord är gjorda av högkvalitativt rostfritt stål och har ytor som är lätta att rengöra. Lasthöjd: 00 mm. Maximal lastvikt: 75 kg. Förvaringsbord utan dockning DISKDESINFEKTOR Art.nr Getinge Passar: 666/66/T/CM320 Getinge 66/T/CM Förvaringsbord med enkel dockning DISKDESINFEKTOR Art.nr Getinge Passar: 666/66/T/CM320 Getinge 66/T/CM Förvaringsbord med dubbel dockning DISKDESINFEKTOR Art.nr Getinge Passar: 666/66/T/CM320 Getinge 66/T/CM

9 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER 1 AUTOMATISK I-/URLASTNINGSSTATION När desinfektorn är klar för lastning eller urlastning kan detta utföras av en automatisk i-/urlastningsstation. Diskvagnarna har sensorer som automatiskt startar rätt diskprogram för respektive vagn. Automatisk i- och urlastning är ett praktiskt tillval som minskar hanterings- och disktid och gör att operatören kan utföra andra arbetsuppgifter. 2 Automatisk i-/urlastningsstation, 1 vagn 3 4 DISKDESINFEKTOR Lastningsstation Urlastningsstation 1 vagn 1 vagn Passar: 666/66/T Getinge Getinge 66/T Automatisk i-/urlastningsstation, 2 vagnar 6 Passar: 666/66/T DISKDESINFEKTOR Lastningsstation Urlastningsstation 2 vagn 2 vagn Getinge Getinge 66/T

10 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER Lastsystem FÖR GETINGE CM320 Det unika lastsystemet är främst avsett för ett automatiskt arbetsflöde av diskvagnar i kombination med Getinge CM320 index diskdesinfektor-serien. Den automatiska processen garanterar ergonomisk hantering, minimerar personalkostnader och skapar därmed en produktiv hantering med långsiktig kostnadseffektivitet. Den kan lätt konfigureras för i stort sett alla tänkbara specifika krav. Lastsystemet för i- och urlastning kopplas till kontrollenheten på Getinge CM320 index diskdesinfektor. Exempel på lastning OP-diskvagn med 5 plan med lastsystem 1 diskvagn. Streckkodsläsaren läser och väljer program automatiskt. Säker dockning av transportvagnar. 10

11 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER 1 Inlastare Alla inlastare har en droppkorg och en anslutning till maskinens centrala avlopp. En säkerhetsvinkel i rostfritt stål på inlastarens högra sida garanterar korrekt lastning. En streckkodsläsare finns på sidan av inlastaren. Streckkodsläsaren kommunicerar med index diskdesinfektorns kontrollsystem för identifiering av diskvagnen och automatiskt progamval. Inlastaren har en dockningsanslutning för Getinge transportvagn. 2 3 Passar: CM320 GETINGE CM320-SERIEN BESKICKNINGSUTRUSTNING 1 diskvagn 2 diskvagnar 3 diskvagnar 4 diskvagnar Inlastare standard med streckkodsläsare Tillval bad-/droppkorg och spolning Förvaringshylla (under bad-/droppkorgen) Utlastare för urlastning För att garantera automatisk körning har varje utlastare en droppkorg och en anslutning till maskinens kontrollsystem. Utlastaren har en extra automatiskt driven lastvals, som underlättar avlastning från transportören, och en dockningsanslutning för Getinges transportvagn. Ett diskvagnsstopp vid slutet av transportören ger absolut säkerhet för personalen. Bilden visar även tillbehör förvaringshylla. 5 6 Passar: CM320 GETINGE CM320-SERIEN BESKICKNINGSUTRUSTNING 1 diskvagn 2 diskvagnar 3 diskvagnar 4 diskvagnar Transportörstandard: Inkl. bad-/droppkorg Tillval: ljudsignal (om transportören är full) Tillval: förvaringshylla (under bad-/droppkorgen)

12 1. Transportvagnar, förvaringsbord och I-/URLASTNINGSSTATIONER Automatiskt returbana Den automatiska returbanan har separat kontroll enhet och tillsammans med den automatiska luckan utgör den en funktionell enhet. Luckan är skiljelinjen mellan den rena och den icke-rena sidan. Genomräckningsluckan med enkeldörr styrs automatiskt via en elektrisk strömbrytare på returbanan. Returbanan är utrustat med en extra driven vals, en dockningsanslutning för Getinge transportvagn för att underlätta avlastning och ett diskvagnsstopp vid slutet av returbanan som ger absolut säkerhet för personalen på den icke-rena sidan. CM320 GETINGE CM320-SERIEN, RETURBANA 2 diskvagnar 3 diskvagnar 4 diskvagnar 5 diskvagnar Standard: inkl. lucka för enkeldörr och bad-/droppkorg diskvagnar 7 diskvagnar diskvagnar 9 diskvagnar diskvagnar 11 diskvagnar 12 diskvagnar 13 diskvagnar GETINGE CM320-SERIEN, BANA LUCKA FÖR DUBBELDÖRR Två enkla genomräckningsluckor och en bana som rymmer en diskvagn mellan Lucka för dubbeldörr

13 OP-diskvagnar 2 2Getinge OP-diskvagnar är av modulär design med utbytbara delar, vilket gör dem lätta att anpassa till många olika typer av gods. Alla hyllor och spolarmar är löstagbara, vilket ger stor flexibilitet. Det finns ett brett sortiment med extra tillbehör för att bygga om och utrusta OP-diskvagnarna. Vagnarna kan utan problem kompletteras med hållare för till exempel rörformiga instrument, skålar, skor och anestesitillbehör. Alla OPdiskvagnar har backventil för inbyggd torkning, och spolarmarna är utformade för att ge bästa möjliga resultat. Maximal lastvikt för en OP-diskvagn är omkring 50 kg. Varje plan kan bära upp till 10 kg

14 2. OP-diskvagnar OP-diskvagn, 2 plan Kapacitet för Getinge 666: 4 SPRI I/ISO I/DIN-korgar* Kapacitet för Getinge 66/T/CM320: 4 SPRI I/ISO I/6 DIN-korgar* Passar: 666/T/66/CM320 DISKDESINFEKTOR Standard Automatisk Getinge Getinge 66/CM Obs! För tillämpningar med streckkodsläsare krävs en streckkodsläsarsats ( ). * DIN-korgar: 40x250x50/70 mm, SPRI I/ISO I-korgar: 450x340x70 mm. OP-diskvagn, 3 plan Kapacitet för Getinge 666: 6 SPRI I/ISO I/DIN-korgar* Kapacitet för Getinge 66/T/CM320: 6 SPRI I/ISO I/9 DIN-korgar* Passar: 666/T/66/CM320 DISKDESINFEKTOR Standard Automatisk Getinge Getinge 66/CM Obs! För tillämpningar med streckkodsläsare krävs en streckkodsläsarsats ( ). * DIN-korgar: 40x250x50/70 mm, SPRI I/ISO I-korgar: 450x340x70 mm. 14

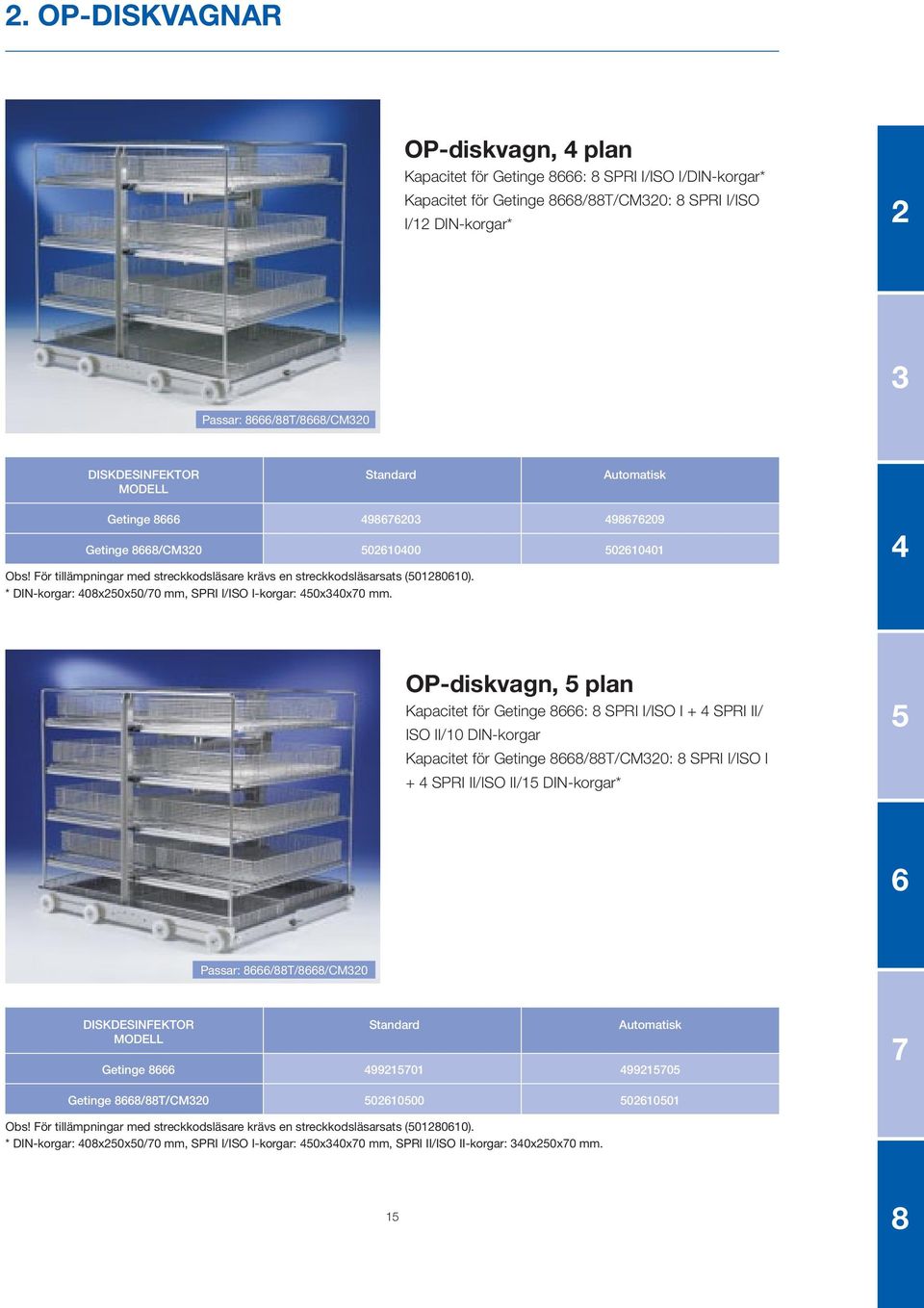

15 2. OP-diskvagnar OP-diskvagn, 4 plan Kapacitet för Getinge 666: SPRI I/ISO I/DIN-korgar* Kapacitet för Getinge 66/T/CM320: SPRI I/ISO I/12 DIN-korgar* 2 3 Passar: 666/T/66/CM320 DISKDESINFEKTOR Standard Automatisk Getinge Getinge 66/CM Obs! För tillämpningar med streckkodsläsare krävs en streckkodsläsarsats ( ). * DIN-korgar: 40x250x50/70 mm, SPRI I/ISO I-korgar: 450x340x70 mm. 4 OP-diskvagn, 5 plan Kapacitet för Getinge 666: SPRI I/ISO I + 4 SPRI II/ ISO II/10 DIN-korgar Kapacitet för Getinge 66/T/CM320: SPRI I/ISO I + 4 SPRI II/ISO II/15 DIN-korgar* 5 6 Passar: 666/T/66/CM320 DISKDESINFEKTOR Standard Automatisk Getinge Getinge 66/T/CM Obs! För tillämpningar med streckkodsläsare krävs en streckkodsläsarsats ( ). * DIN-korgar: 40x250x50/70 mm, SPRI I/ISO I-korgar: 450x340x70 mm, SPRI II/ISO II-korgar: 340x250x70 mm. 15

16 2. OP-diskvagnar OP-diskvagn, 5 plan Turbo Diskvagn med 3 dockningspunkter. Kapacitet för Getinge Turbo: 10 SPRI I/ISO I/15 DIN-korgar* Passar: Turbo DISKDESINFEKTOR Standard Automatisk Getinge Turbo, med avtagbara spolvingar Getinge Turbo, med fasta spolvingar Obs! För tillämpningar med streckkodsläsare krävs en streckkodsläsarsats ( ). * DIN-korgar: 40x250x50/70 mm, SPRI II/ISO II-korgar: 450x340x70 mm. 16

17 containervagnar 3Getinges containervagnar är utformade för optimal rengöring, desinfektion och torkning av containrar och lock. De sluttande hyllorna garanterar bästa möjliga vattenavrinning

18 3. Containervagnar CONTAINERVAGNAR Alla våra containervagnar är gjorda för att garantera effektiv rengöring och desinfektion. Dessutom säkerställer godsets lutande ställning maximal vattenavrinning och korta torkningstider. Vagn för 1/2 STU-containrar Kapacitet för Getinge 666: 4 DIN-containrar med lock. (600x300x150 mm)** DISKDESINFEKTOR Standard Automatisk Getinge Passar: 666 * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). ** Andra storlekar möjliga. Vagn för 1/2 STU-containrar Kapacitet för Getinge 66/CM320: 6 DIN-containrar med lock. (600x300x150 mm) Maximal tjocklek på locken: 37 mm. DISKDESINFEKTOR Standard Automatisk Getinge 66/T/CM Passar: 66/T/CM320 * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). Vagn för STU-containrar Kapacitet för Getinge 66/CM320: 4 containrar med lock, storlekar upp till 600x300x200 mm. Maximal tjocklek på locken: 74 mm. Passar: 66/T/CM320 1 DISKDESINFEKTOR Standard Automatisk Getinge 66/T/CM

19 MIC-diskvagnar 4Getinge har en MIC-lösning för dig, oavsett vilka dina kapacitetsbehov är. MIC-vagnarna för rörformiga instrument kan utrustas på många sätt och anpassas med små tillbehör såsom slangvindor, slangtrummor, instrumentkorgar och så vidare

20 4. MIC-diskvagnar MIC-diskvagn Den kompletta MIC-diskvagnen har hög kapacitet och inbyggd flexibilitet. Diskvagnen har 3 diskplan med ett extra rampsystem upptill. Rampsystemet består av en rak central ramp med smala injektorrör (4 mm i diameter) och 22 injektorer (tio 15 mm i diameter + åtta 20 mm + fyra 29 mm). Bredvid rampen finns 20 extra silikonmunstycken med flexibla silikonslangar, varav sex har 6 mm luerfattning hane och sex har honfattning. De två vinklade sidoramperna med tömningsbehållare har 20 injektorkroppar med lock (12 mm i diameter). Passar: 666/66/T/CM320 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge Getinge 66/T/CM * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). 6-7 set, 96 anslutningar för lumen 6-7 set, 96 anslutningar för lumen MIC-diskvagn fullastad med laparoskopiutrustning. Närbild på anslutningar. Närbild på anslutningar för silikonslangar + luer. Närbild på anslutningar med VDM411B under. 20

21 4. MIC-diskvagnar Ställ för rörformiga instrument, framsida Detta U-formiga ställ monteras i OP-diskvagnen och används för att diska, desinfektera och torka rörformiga instrument. Stället har en instrumentramp för 10 rörformiga instrument på ena sidan. U-rampen har dessutom 4 injektorer, 6 flexibla silikonslangar (3 med luer fattning hane) och ett ställ för 4 kanyler. Ytterligare 11 gängade utgångar är plomberade och kan avlägsnas för användning vid behov. Passar: 666/66/T/CM320 DISKDESINFEKTOR För montering i OP-vagn För montering i OP-vagn För montering i OP-vagn Kapacitet 2 och 4 plan 5 plan 6 plan Getinge Getinge 66/T/CM anslutningar för vatten och luft 24 anslutningar för vatten och luft 4 Ställ för rörformiga instrument, framsida/baksida Det U-formade stället används för rörformiga instrument, monteras i en OP-diskvagn och är utrustat med 2 ramper för sammanlagt 20 rörformiga instrument. U-rampen har dessutom injektorer, 6 flexibla silikonslangar (3 med luerfattningar hane) och 2 ställ för kanyler som har 4 anslutningar vardera. 5 6 Passar: 666/66/T/CM320 DISKDESINFEKTOR För montering i OP-vagn För montering i OP-vagn För montering i OP-vagn Kapacitet 2 och 4 plan 5 plan 6 plan Getinge Getinge 66/T/CM anslutningar för vatten och luft 42 anslutningar för vatten och luft 7 21

22 4. MIC-diskvagnar Hållare för laporaskop Hållaren för laporaskop är ett tillbehör till universaldiskstället och monteras på ställets övre anslutning. Enheten har gängade rörkroppar (11,5 i diameter) med lock och tömningsbehållare. Art.nr Injektorrör Injektorröret är ett tillbehör till MIC-diskstället och monteras på ställets övre anslutning. Injektorerna (4 mm i diameter) har clips och passar mindre slangar. Art.nr Ramp för MIC-instrument Rampen för MIC-instrument är ett tillbehör till OP-diskvagnen med två eller fyra plan. Avlägsna en spolarm och ett diskplan för att ansluta rampen till diskvagnen. Rampen har 22 breda injektorkroppar (åtta 20 mm i diameter + åtta 15 mm i diameter, och sex injektorer med lock, 11,5 mm i diameter) och ytterligare injektor rör (4mm i diameter). Dessutom har rampen för MIC-instrument 30 gängade anslutningar med flexibla silikonmunstycken som kan anslutas till silikonslangar. DISKDESINFEKTOR För montering i 2 plan För montering i 4 plan OP-vagnar, standard OP-vagnar, standard Getinge Getinge 66/T/CM

23 4. MIC-diskvagnar Double injection pipe V-shaped. The V-shape injection bar assures safe cleaning and disinfection of up to 36 hand-pieces. It is mounted in an OP-cart. MACHINE For OP-cart Art.No. 666/66/T OP 3-4 levels /T/CM320 OP 5 levels Exempel på lastning 4 5 OP-vagn 4 plan + U-ramp + MIC-ramp. Lastad med gods. OP-vagn 4 plan + L-ramp + hållare för laporaskop. Hylla kvar på 1 plan. Lastad med gods. 6 7 OP-vagn 4 plan + U-ramp. Hyllor kvar på 2 plan. Lastad med långa instrument. OP-vagn 4 plan + L-ramp + MIC-ramp. Lastad med gods. 23

24 4. MIC-diskvagnar Ramp för MIC-instrument med fint filter 10 silikonslangar med mm luerfattning, varav hälften med omvänd luerfattning. 4 breda injektorkroppar med lock och 4 korsborrade injektorer med sluten topp. 2 ställ för kanyler och ytterligare 5 luer och 5 omvända luer monterade på sidan med treklämsfäste. DISKDESINFEKTOR För montering i OP-vagn Kapacitet ER GETINGE 666/66/T/CM320 2 och 4 plan Ramp för MIC-instrument standard med fint filter anslutningar för lumen Ramp för MIC-instrument med fint filter 22 luerfattningar hane och 2 med omvända luerfattningar. På sidorna finns 30 gängande anslutningar med flexibla munstycken som kan anslutas till silikonslangar. DISKDESINFEKTOR För montering i OP-vagn Kapacitet ER GETINGE 666/66/T/CM320 2 och 4 plan Ramp för MIC-instrument med luerlock och fint filter luer, 2 omvända luer Exempel på lastning Ramp för MIC-instrument med fint filter. Treklämsfästet gör det lätt att avlägsna det fina filtret. OP-vagn 4 plan, monterad med instrumentramp, luerlock och fint filter. 24

25 5Getinge har ett brett sortiment anestesivagnar. Vagnar för inbyggd torkning eller med möjlighet för separat torkning i torkskåp - alla utrustade med ett flertal injektorer för påsar, bälgar, sugflaskor och mindre slangar. Getinge AN-diskvagnar ger utmärkta diskresultat genom att slangarna fylls underifrån. Vår unika AN-vagn för separat torkning i torkskåp används tillsammans med Getinges kassettsystem. Den ökar diskdesinfektorns kapacitet i jämförelse med inbyggd torkning! 5 6 7

26 5. AN-diskvagnar AN-spiraldiskvagnar för inbyggd torkning AN-spiraldiskvagnar ger en lösning med mycket hög kapacitet med sina 24 slanganslutningar för slangar med en inre diameter på -30 mm och en maximallängd på mm. Ytterligare 17 injektorer (L = 100 mm), 17 injektorer (L = 40 mm) och 10 injektorer för olika typer av bälgar medföljer AN-spiraldiskvagnen. Det finns även en plats för montering av en korg för masker (se artikel på sidan 29, beställs separat). Passar: 666/66/T/CM320 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge Getinge 66/T/CM AN-set, max. 24 anestesislangar -12 AN-set, max. 24 anestesislangar * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). AN-diskvagn för inbyggd torkning Den här AN-diskvagnen har 30 klämfästen för slangar med en inre diameter på -30 mm och en maximallängd på mm. Dessutom är vagnen utrustad med 10 injektorer för bälgar. 1 injektorrör för mindre slangar, och ytterligare injektorer (L = 40 mm). Passar: 666/66/T/CM320 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge Getinge 66/T/CM AN-set, max. 30 anestesislangar AN-set, max. 30 anestesislangar * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). 26

27 5. AN-diskvagnar Passar: 666 AN-diskvagn med slangkassetter AN-diskvagnen med kassetter har 10 injektorer för bälgar, 1 injektorrör för mindre slangar och ytterligare injektorer (L = 40 mm). Vagnen går även att komplettera med 5 kassetter för slangar med en maximallängd på mm och en total kapacitet på max. 30 slangar. Det löstagbara kassett systemet är optimalt för separat torkning av slangarna i torkskåp (se nedan). Kassetterna finns på sidan 2. (Kassetterna medföljer inte vagnen.) DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge Getinge 66/T/CM AN-set, max. 30 anestesislangar AN-set, max. 30 anestesislangar * För tillämpningar med streckkodsläsare krävs en streckkodssats ( ). Getinge 363 torkskåp Torkskåpen är utmärkta som komplement till en diskdesinfektor när behov av högre kapacitet uppstår. Varje skåp levereras som standard med 9 hyllor för instrumentkorgar. Kassetter för torkning av AN-slangar och bälgar finns även att beställa. Maximal kapacitet är 6 kassetter (se kassettsortimentet på följande sida). 5 6 (Beställ broschyren för Getinge 363 torkskåp för mer information.) 7 27

28 5. AN-diskvagnar AN-kassett för 6 slangar med ISO-slangar med en diameter på 22 mm. AN-kassett för 6 slangar med en diameter på 6-25 mm. AN-kassett för 6 slangar med en diameter på 25 mm. Art.nr Art.nr Art.nr AN-kassett för 6 små katetrar med en diameter på 3-10 mm. Art.nr AN-kassett för 6 COAX/VIAXslangar med rak anslutning. Art.nr AN-cassette for 6 hoses with 6-25 mm bore. 6 loose injectors are included ( ). Art.No Kassett för 4 bälgar Endast för torkning. Passar Getinge 363 torkskåp. Kassett för 5 bälgar Kan monteras på en vanlig OP-diskvagn om spolarmen avlägsnas. Art.nr Art.nr

29 5. AN-diskvagnar Separat injektor för 6 mm diameter För användning av mindre slangar på kassetterna monteras den separata injektorn direkt på kassetten. (Passar och ) Hållare för mindre slangar Hållaren för mindre slangar är tillbehör till OP-diskvagnen och monteras på vagnen när en spolarm har avlägsnats. Injektorerna (4 mm i diameter) har clips och passar mindre slangar. DISKDESINFEKTOR Art.nr Getinge Art.nr Getinge 66/T/CM Injektorskena Injektorskenan är ett tillbehör till OP-diskvagnen och monteras på vagnen när en spolarm har avlägsnats. Skenan håller en kassetthållare på ena sidan (välj kassett på sidan 2 - beställ separat) och 9 injektorer (4 mm i diameter) med klämhållare avsedda för rengöring, desinfektion och torkning av mindre slangar på den andra sidan. DISKDESINFEKTOR Art.nr Getinge Getinge 66/T/CM Hållare för masker Insatsen passar för AN-masker och passar i alla diskvagnar som är tillräckligt stora. Mått: 340x250x52 mm. Art.nr

30 5. AN-diskvagnar Exempel på lastning Kassett med separat injektor för 6 mm diameter OP-vagn 4 plan för injektionsskena + maskhållare + kassett för bälgar och slangar Närbild på AN-slangarnas anslutningspunkt OP-vagn 4 plan för injektionsskena, 1 kassett och maskhållare 30

31 Laboratoriediskvagnar 6Getinges laboratoriediskvagnar är unikt designade för att underlätta lastning. Samma vagn kan utrustas med olika kassetter för olika typer av laboratorieglasgods. Genom att använda kassettsystemet för allt från små injektionsglas till stora flaskor och pipetter kan laboratorievagnen skräddarsys utifrån avdelningens specifika behov. 6 7

32 6. Laboratoriediskvagnar INJEKTORDISKVAGNAR Injektordiskvagnarnas modeller finns med olika utrustning för att kunna anpassas till laboratoriegods. Injektordiskvagnarna har kassetter med olika injektorhållare. Sortimentet av kassetter och hållare visas på sidan 36. Kassetterna beställs separat. Injektorvagn 1 1 / 2 plan för 4 x glaskassetter Injektorvagnen rymmer tre kassetter 4 x. Maximal lasthöjd är 570 mm (nedersta planet på sidan med ett plan), 25 mm (nedersta planet på sidan med två plan) och 230 mm (översta planet på sidan med två plan). Passar: 666 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge xx3 = 96 glasgods * Obs! Glaskassetter är inte inkluderade ovan. Injektorvagn 2 plan för 4 x glaskassetter Injektorvagnen rymmer fyra kassetter 4 x. Maximal lasthöjd är 25 mm (på nedre planet) och 230 mm (på övre planet). Passar: 666 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge x x 4 = 12 glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. 32

33 6. Laboratoriediskvagnar Injektorvagn 1 1 / 2 plan för 3 x 6 glaskassetter Injektorvagnen rymmer tre kassetter 3 x 6. Maximal lasthöjd är 570 mm (på sidan med ett plan), 25 mm (nedersta planet på sidan med två plan) och 230 mm (översta planet på sidan med två plan). Passar: 666 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge x 6 x 3 = 54 glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. Injektorvagn 2 plan för 3 x 6 glaskassetter Injektorvagnen rymmer fyra kassetter 3 x 6. Maximal lasthöjd är 25 mm (på nedre planet) och 230 mm (på övre planet). 6 Passar: 666 DISKDESINFEKTOR Standard Kapacitet 7 Getinge x 6 x 4 = 72 glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. 33

34 6. Laboratoriediskvagnar Injektorvagn 1 1 / 2 plan för 3 x 6 och 4 x glaskassetter Injektorvagnen kan utrustas med två kassetter 3 x 6 (nedre planen) och en kassett 4 x (övre planet). Maximal lasthöjd är 570 mm (övre på sidan med två plan), 335 mm (nedre på sidan med två plan) och 10 mm (övre på sidan med två plan). DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. Injektorvagn 2 plan för 3 x 6 och 4 x glaskassetter På nedre planet rymmer vagnen 2 kassetter med 3 x 6 injektorer. Maximal lasthöjd på nedre planet är 335 mm. På övre planet rymmer vagnen två 4 x kassetter med en maximal lasthöjd på 10 mm. DISKDESINFEKTOR Standard Automatisk Kapacitet glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. 34

35 6. Laboratoriediskvagnar Injektorvagn 2 plan för 3 x 6 och 4 x glaskassetter, övre planet går att avlägsna På nedre planet rymmer vagnen 2 kassetter med 3 x 6 injektorer. Maximal lasthöjd på nedre planet är 335 mm. På övre planet rymmer vagnen två 4 x kassetter med en maximal lasthöjd på 10 mm. Båda sidor av det övre planet är löstagbara. DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge glasartiklar Getinge 66/T/CM glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. Injektorvagn 2 plan för 3 x 6 och 5 x 9 glaskassetter, övre planet går att avlägsna På nedre planet rymmer vagnen 2 kassetter med 3 x 6 injektorer. Maximal lasthöjd på nedre planet är 335 mm. På övre planet rymmer vagnen två 5 x 9 kassetter med en maximal lasthöjd på 10 mm. Båda sidor av det övre planet är löstagbara. 6 DISKDESINFEKTOR Standard Automatisk Kapacitet 7 Getinge glasartiklar * Obs! Glaskassetter är inte inkluderade ovan. 35

36 6. Laboratoriediskvagnar GLASKASSETTER Det finns tre olika glaskassetter som passar de olika injektorvagnarna. Det finns glaskassetter som redan är utrustade med ett urval av injektorer, men om en specifik lösning behövs kan man även köpa enbart kassetten och sedan själv välja den kombination av injektorer man vill ha (se sidan 3-39 för sortimentet av injektorhållare). (A) Glaskassetter 3 x 6 (B) Glaskassetter 4 x (C) Glaskassetter 5 x 9 (A) 3x6 Antal injektorer Antal injektorer Endast injektor ART.NR Hållarhöjd 200 mm Hållarhöjd 170 mm Höjd utan hållare 72 mm Lång injektor - höjd 197 mm Lång injektor - höjd 160 mm ( ) ( ) (497001) (B) 4x Antal injektorer ART.NR Hållarlängd 105 mm Antal injektorer Endast injektor Kort injektor - längd 95 mm Hållare för flaskor 5-25 ml Höjd utan hållare 72 mm ( ) ( ) ( ) (C) 5x9 Antal injektorer Antal injektorer ART.NR Hållarhöjd 105 mm Hållarhöjd 105 mm Hållare kolvar 5-25 ml Lång injektor - höjd 100 mm Injektorhöjd 102 mm ( ) ( ) ( )

37 6. Laboratoriediskvagnar Flaskkassett 2 x 6 ROAXflaskor ml Den här specialkassetten rymmer upp till 12 ROAX-flaskor. Art.nr Flaskkassett 3 x 6 DURANflaskor ml Den här specialkassetten rymmer upp till 1 DURAN-flaskor. Art.nr Flaskkassetter 3 x 6 JENAflaskor ml Den här specialkassetten rymmer upp till 1 JENA-flaskor. 6 7 Art.nr

38 6. Laboratoriediskvagnar Långa injektorer med tre hållare Hållarna med långa injektorer passar för längre eller bredare gods. Hållarna finns i två olika längder och kommer med Rilsanbeläggning, alltså behandlad enligt en speciell metod som förhindrar att glaset repas. Passar glaskassetter 3 x 6 och 4 x. Exempel med Rilsanbeläggning. ART.NR Rilsanbeläggning Hållarlängd Injektorlängd Ja 170 mm 160 mm Ja 200 mm 197 mm Korta injektorer med längre hållare Hållarna med korta injektorer passar för gods såsom långa rörformiga glas. Passar glaskassetter 3 x 6 och 4 x. ART.NR Rilsanbeläggning Hållarlängd Injektorlängd Nej 105 mm 95 mm Injektor utan hållare Passar för mycket smala glasartiklar. ART.NR Injektorlängd mm mm 3

39 6. Laboratoriediskvagnar Injektor med en hållare för flaskor 5-25 ml Injektorhållare med endast en hållare, passar för flaskor 5-25 ml. Injektorn finns även med Rilsanbeläggning. Passar glaskassetter 3 x 6 och 4 x. ART.NR Rilsanbeläggning Hållarlängd Injektorlängd Ja 105 mm 100 mm Injektor med en hållare och tillskuren plastprofil Hållaren med tillskurna plastprofiler används främst till 5 x 9 kassetter, men kan även användas till 3 x 6 eller 4 x kassetter. Hållaren finns även med Rilsanbeläggning. ART.NR Rilsanbeläggning Hållarlängd Hållare Ø Injektorlängd Injektor Ø Ja 105 mm 60 mm 100 mm 3 mm Injektor med tre hållare och tillskuren plastprofil Hållaren med tillskurna plastprofiler används främst till 5 x 9 kassetter, men kan även användas till 3 x 6 eller 4 x kassetter. Hållaren finns även med Rilsanbeläggning. 6 ART.NR Rilsanbeläggning Hållarlängd Hållare Ø Injektorlängd Injektor Ø Ja 105 mm 60 mm 102 mm 6 mm 7 39

40 6. Laboratoriediskvagnar Injektorvagn med 12 anslutningar Vagnen kan utrustas med 12 injektorer och finns i tre olika längder (välj injektorer nedan). Passande flaskhållare (499700, 49100, 49101, se nedan) bör också väljas. Observera att injektorer och flaskhållare inte medföljer vagnen utan beställs separat. DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge anslutningar Getinge 66/T/CM anslutningar * Flaskhållare är inte inkluderade Injektorrör Följande injektorer med tillbehör finns för injektorvagn (se ovan). Injektorerna kan utrustas med munstycken och/eller fjäderklämmor (se artikelnummer nedan). ART.NR Injektorlängd Injektorns diameter Munstycke till injektor Fjäderklämma mm 6 mm mm 10 mm mm 10 mm Injektorvagn för plastcontainrar Med den här injektorvagnen används direkt injektion, och den har kapacitet för 24 plastcontainrar (150 x 150 x 20 mm eller liknanade) och diskar i två plan för optimalt resultat. DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge containrar Injector cart for 1 ROAX bottle This cart is equipped with 1 injector pipes with an diameter of Ø10 mm for 5 litres ROAX bottle. WASHER-DISINFECTOR Standard Automatic Capacity MODEL Getinge ROAX bottle Getinge 66/T/CM ROAX bottle

41 6. Laboratoriediskvagnar Hållare för 2-liters flaskor och kolvar Hållaren kan monteras i injektorvagnen som finns på sidan 40. Max. 4 hållare kan monteras på varje injektorvagn. Art.nr Hållare för 5-10-liters flaskor och kolvar Hållaren kan monteras i injektorvagnen som finns på sidan 40. Max. 4 hållare kan monteras på varje injektorvagn. Art.nr Hållare för mätcylindrar Hållaren kan rymma upp till 6 mätcylindrar (Ø 5 mm). Hållaren kan monteras på injektorvagnen som finns på sidan 40. Max. 4 hållare kan monteras på varje vagn. 6 7 Art.nr

42 6. Laboratoriediskvagnar Pipettvagn Den här injektorvagnen har direkt injektion och är speciellt lämplig för pipettdiskning. OBS! Pipettkassetten måste beställas separat! Passar: 666 DISKDESINFEKTOR Standard Automatisk Kapacitet Getinge pipettkassetter Diskkassett för pipetter Specialkassetten rymmer upp till 150 pipetter på 2 ml eller 16 pipetter på 25 ml och placeras i pipettvagnen (se ovan). Maximal pipettlängd är 600 mm. Art.nr Torkkassett för pipetter Torkkassetten rymmer upp till 150 pipetter på 2 ml eller 16 pipetter på 25 ml och placeras i pipettvagnen (se ovan). Pipettlängd Max. 300 mm Max. 600 mm Art.nr Mobil container för pipettkassetter Den praktiska mobila containern kan placeras bredvid testområdet och lätt lastas med 2 diskkassetter för pipetter. Det är enkelt att rulla de fullastade containrarna till diskdesinfektorn/pipettdiskvagnen. Art.nr

43 6. Laboratoriediskvagnar Provrörskorg När 4 provrörskorgar ställs ihop bildar de en cirkel. På så sätt garanteras effektiv rengöring. Art.nr Ställ för petriskålar Stället passar för diskning av petriskålar i olika storlekar. Korg Korgen passar för diskning och desinfektion av provrör. Justerbart lock till korg Det justerbara locket är avsett för x 120 mm korgar och passar och Art.nr Petriskålarnas höjd Art.nr Storlek mm mm x 120 x 60 mm x 120 x 120 mm mm x 120 x 220 mm Art.nr

44 6. Laboratoriediskvagnar 2-plans laboratorievagn Vagnen är egentligen en vanlig OP-vagn som kan utrustas med olika tillbehör för att även kunna användas för laboratorieglas. DISKDESINFEKTOR Standard Automatisk Getinge Ställ för glasgods Stället kan monteras i en vanlig OP/LAB-vagn eller lägre basvagn. Se sida kapitel 2. Vi rekommenderar stället endast för glasgods med öppning som är större än 20 mm i diameter. Ställets mått 490 x 450 x 165 mm 490 x 450 x 100 mm Art.nr Ställ för glasgods Stället kan monteras i en vanlig OP/LAB-vagn eller lägre basvagn. Se kapitel 2. Vi rekommenderar stället endast för glasgods med öppning som är större än 55 mm i diameter och en lägsta höjd av 100 mm. Ställets mått 490 x 450 x 100 mm Art.Nr

45 Insatser, korgar och andra tillbehör för diskvagnar 7Ett brett sortiment instrumentställ och korgar med väl genomtänkta, beprövade funktioner. De garanterar säker placering i diskdesinfektorn och ordentlig rengöring av instrument och små delar. 7

46 7. Insatser, korgar och andra tillbehör för diskvagnar Intrumentkorg, SPRI/ISO Instrumentkorgarna passar för instrumentset och mindre delar. Maskstorlek: 6,5 mm Beskrivning Art.nr Mått SPRI/ISO I x 340 x 70 mm SPRI/ISO II x 250 x 70 mm SPRI/ISO III x 170 x 70 mm Lock till korg, SPRI/ISO Locket kan låsas fast på korgarna för att garantera att instrument och mindre delar ligger kvar i instrumentkorgarna. Maskstorlek: 6,5 mm Beskrivning Art.nr Mått SPRI/ISO I x 340 mm SPRI/ISO II x 250 mm SPRI/ISO III x 170 mm Justerbart lock till korg, SPRI/ISO Locket kan låsas fast på korgarna för att garantera att instrument och mindre delar ligger kvar i dem. Det justerbara locket kan även placeras upp och ned så att det bildar lager inuti instrumentkorgen. Maskstorlek: 6,5 mm Beskrivning Art.nr Mått SPRI/ISO I x 340 mm SPRI/ISO II x 250 mm SPRI/ISO III x 170 mm 46

47 7. Insatser, korgar och andra tillbehör för diskvagnar Finmaskig inre korg, SPRI/ISO Den finmaskiga inre korgen används för mindre instrument och delar av instrument. Korgen förhindrar att de små instrumenten försvinner under diskcykeln. Maskstorlek: 1,5 mm Beskrivning Art.nr Mått SPRI/ISO II - finmaskig inre korg x 210 mm SPRI/ISO III - finmaskig inre korg x 150 mm Finmaskigt lock, SPRI/ISO Locket passar den finmaskiga korgen ovan. Maskstorlek: 1,5 mm Beskrivning Art.nr Mått SPRI/ISO II - finmaskigt lock x 210 mm SPRI/ISO III - finmaskigt lock x 150 mm Korg Den här korgen är djupare och passar för mer skrymmande instrument. Maskstorlek: 4 mm Art.nr Mått x 10 x 100 mm x 10 x 100 mm Korg Den här finmaskiga korgen med handtag är lämplig för mindre och vassare instrument. Maskstorlek: 1,5 mm Art.nr Mått x 120 x 65 mm 47

48 7. Insatser, korgar och andra tillbehör för diskvagnar Korg Korgen är finmaskig och har lock. Den passar bra för mindre instrument och instrumentdelar. Maskstorlek: 1,5 mm Art.nr Mått x 120 x 75 (95) mm Teleskopkorg Korgen passar för diskning och desinfektion av laparoskopiinstrument. Locket ger extra säkerhet under diskprocessen. Maskstorlek: 13 x 13 mm Art.nr Mått x0x52 mm Tourniquethållare Den speciella tourniquethållaren kan placeras på vilken diskvagn som helst där utrymme finns. Art.nr Mått x300x166 mm Intrumentkorg för nässpekulum Intrumentkorgen är särskilt lämplig för nässpekulum. De böjda formerna håller instrumenten säkert på plats under processen. Art.nr Mått x 250 x 70 mm 4

49 7. Insatser, korgar och andra tillbehör för diskvagnar Hållare för små instrument Den här typen av instrumenthållare passar för känsliga instrument som inte bör ligga direkt mot gallren av rostfritt stål. Här ligger instrumenten mellan de gröna underläggen. Nedre och övre hållare måste beställas separat och kombineras. Passar SPRI/ISO II. Mått: 325 x 235 mm Övre Nedre Instrumentfixeringssystem Instrumenten placeras mellan de två hållarna och hålls säkert på plats i diskdesinfektorn. De två nedre sågtandade delarna av mjukt gummi går att justera på bredden från 60 till 210 mm. Den övre hållaren tillåter två höjder: och 13 mm. Art.nr VDM411B Fjäder Fjädern monteras i instrumentkorgen och håller ned instrumenten och andra små delar under diskprocessen. Fjädern kan även användas för att fästa instrument eller plastdelar direkt på diskvagnen. Art.nr Längd mm mm Cirkulär hållare för små slangar Med hållaren garanteras att slangarna diskas på rätt sätt under processen. Cylinderformen är optimal för diskning och desinfektion. 7 Art.nr

50 7. Insatser, korgar och andra tillbehör för diskvagnar Ställ för kanyler Stället monteras på en hållare för rörformiga instrument eller på en MICramp. Lämplig för kanyler 5-10 mm och för att ansluta silikonslangar med munstycken. Slangmunstycken Slangmunstycket används för att ansluta en silikonslang till injektorröret på ett ställ för rörformiga instrument eller på till exempel en MICinstrumentramp till en OPvagn. Munstycket skruvas fast på stället eller rampen. Beskrivning Art.nr Beskrivning Art.nr Ställ för 1 kanyl, 5-10 mm Ställ för 4 kanyler, mm mm Olika munstycken Nedan finns olika typer av munstycken som kan skruvas fast antingen på ett ställ för rörformiga instrument eller på en MIC-ramp. Slangmunstycke -16 mm Slangmunstycke -16 mm Injektorrör Injektorrör monteras på stället för kanyler och kan användas för att förbättra diskning och desinfektion av rörformiga instrument. Beskrivning Art.nr Bird-slang, böjd Art.nr Mått Bird-slang, rak Munstycke för vinkelanslutning mm mm Luermunstycke Luermunstycket är anslutet till en silikonslang och kan sedan anslutas till ett rörformigt instrument med luerfattning, vilket garanterar ett bra vattenflöde inuti det rörformiga instrumentet. Finns med luer- och omvänd luerfattning och med olika mått. Beskrivning Mått Art.nr Luermunstycke 6 mm Luermunstycke mm Luermunstycke med omvänd fattning Luermunstycke med omvänd fattning 6 mm mm

51 ställ och diverse artiklar Getinge har ett brett sortiment hållare och insatser för nästan alla typer av skålar, skor och nappflaskor. Vår smarta och effektiva design gör att godset exponeras för vattenstrålarna, vilket garanterar effektiv diskning. Godsets upprätta position ger snabb vattenavrinning och effektiv torkning.

52 . STÄLL FÖR diverse artiklar STÄLL FÖR SKÅLAR Ställen är utformade för att ge högsta möjliga kapacitet för olika skålstorlekar och för att på samma gång garantera utmärkta rengörings- och desinfektionsresultat. Upp till 2 ställ placeras i en OP-vagn på ett diskplan i Getinge 666/66/CM320. Ställ för rondskålar Kapacitet: 14 rondskålar. Mått Art.nr 494 x 317 x 40 mm Ställ för skålar - kombination B6-B Kapacitet: 14 B6* + 9 B* * B6=Ø 125 x 55 mm, B=Ø 160 x 0 mm Mått Art.nr 644 x 477 x 40 mm Ställ för skålar B10 Kapacitet: 10 B10* * B10=Ø 225 x 95 mm Mått Art.nr 494 x 407 x 40 mm

53 . STÄLL FÖR diverse artiklar Ställ för skålar B6 Kapacitet: 1 B6* * B6=Ø 125 x 55 mm Mått Art.nr 494 x 317 x 40 mm Ställ för skålar B Kapacitet: 12 B* * B=Ø 160 x 0 mm Mått Art.nr 494 x 317 x 40 mm Ställ för skålar B4 Kapacitet: 20 B4* * B4=Ø 91 x 46 mm Mått Art.nr 650 x 290 x 30 mm

54 . STÄLL FÖR diverse artiklar Ställ för nappflaskor Dessa ställ för nappflaskor är designade för att optimera kapacitet och samtidigt ge utmärkta rengörings- och desinfektionsresultat. Ställen har handtag för att underlätta i- och urlastning av vagnen. Mått Art.nr Kapacitet 350 x 350 x 17 mm flaskor Ø65 mm 390 x 390 x 160 mm flaskor Ø55 mm Ställ för små nappflaskor Stället för nappflaskor är designat för att optimera kapacitet och samtidigt ge utmärkta rengörings- och desinfektionsresultat. Stället har handtag för att underlätta i- och urlastning av vagnen. Mått Art.nr Kapacitet 303 x 303 x 14 mm flaskor Ø52 mm 54

55 . STÄLL FÖR diverse artiklar Ställ för OP-skor Stället rymmer upp till 10 par OP-skor för rengöring och desinfektion på samma gång. Två ställ kan monteras i ett diskplan i en OP-vagn eller på en lägre basvagn, och på så sätt rymma upp till 20 par i en och samma cykel. Mått Art.nr Kapacitet 455 x 323 x 30 mm par skor Ställ för sulor Stället används för rengöring och desinfektion av OPskosulor. Stället placeras i en OP-vagn istället för ett av hyllplanen, alltså ett diskplan. WASHER-DISINFECTOR MODEL /T/CM320 Dimensions Art. No Capacity 69 x 562 x 0 mm soles 74 x 562 x 0 mm soles Exempel på lastning Nappar och lock placeras i SPRI/ISO II-korg och fästs med fjädrar (se även sidan 49). 55

56 KOMPLETTA LÖSNINGAR FÖR SMITTSKYDD Getinge är världens ledande leverantör av lösningar för effektiv rengöring, desinfektion och sterilisation inom vård- och bizovetenskapssektorerna. Vår fokuserar på att hjälpa våra kunder att erbjuda maximal produktivitet på ett kostnadseffektivt sätt, genom att erbjuda genomtänkta och skräddarsydda lösningar. Det innebär att vi finns med våra kunder hela vägen från planering och utbildning till spårbarhet och support med kompletta lösningar, långsiktigt engagemang och global närvaro. Getinge Always with you SE Göteborgstryckeriet Vi förbehåller oss rätten att göra tekniska och konstruktionsmässiga förändringar. Getinge Sverige AB Box Getinge Telefon: GETINGE GROUP är en ledande global leverantör av produkter och system som bidrar till kvalitetsförbättring och kostnadseffektivitet inom vård, omsorg och forskning. Vi är verksamma under de tre varumärkena ArjoHuntleigh, GETINGE och MA- QUET. ArjoHuntleigh fokuserar på lösningar för patienters mobilitet och sårvård. GETINGE tillhandahåller lösningar för infektionskontroll inom hälso-och sjukvård samt kontamineringsförebyggande verksamhet inom bioteknik. MAQUET är specialiserat på lösningar, behandlingar och produkter för kirurgi och intensivvård.
