1 Rapport 2014:13 Etapp väg 555 Arkeologisk utredning etapp längs med väg 555, sträckan Sikfors-Älvsbyn, inom fastigheterna Sikfors 1:16, 1:21, 1:17, 1:18, 1:64, 8:3 i Piteå kommun samt Grubban 1:3 och Björnberg 1:3 i Älvsby kommun, Norrbottens landskap, Norrbottens län Norrbottens museum Frida Palmbo Dnr:

2 Rapport Administrativa uppgifter Länsstyrelsens (beslut) dnr: Norrbottens museum dnr: Uppdragsgivare/finansiär: Trafikverket Typ av uppdrag: Arkeologisk utredning, etapp Landskap: Kommun: Socken: Fornlämning nr: Fornlämning typ: Fastighet: Kartblad (Sweref 99 TM): Norrbotten Piteå och Älvsbyn Piteå och Älvsby 1 (Nbm 7A-3) Sikfors 1:16, 1:21, 1:17, 1:18, 1:64, 8:3, Grubban 1:3, Björnberg 1:3 72H 8i NV, 72H 8i SV Fältarbetsledare/Undersökningsledare: Frida Palmbo Fältpersonal/Deltagare: Frida Palmbo, Nils Harnesk Rapportansvarig: Frida Palmbo Underkonsulter: - Fältarbetstid: 18 timmar exkl restid (21-22 juli 2014) Rapporttid: 30 timmar Fyndhantering: - Koordinater: Koordinatsystem och metod: Höjd över havet: Undersökt yta: N /E , vid mitten av delområde 1, N /E vid mitten av delområde 2 nmätt med GPS, User grid WGS 84, Sweref 99TM, RH 2000 Delområde 1: möh, delområde 2: möh Ej enligt beslutet, se kapitlet Avvikelser från arbetsplan. Analyser: - Datering: Stenålder, utifrån höjd över havet och relation till närliggande daterade boplatser. Se även kapitlet Vetenskaplig tolkning Fynd: - Foto: Digitala bilder, accnr 2014_174_1-16 (se bilaga 3) Ritningar: - Dokumentationshandlingar: Fältanteckningar (varav 3 sidor områdesbeskrivningar samt 1 sida fotolista), originalhandlingar och bilder förvaras i Norrbottens museums arkiv, respektive bildarkiv. Nbm:s digitala fotografier förvaras på NLL:s server. Digitalt registreringsmaterial kommer att finnas tillgängligt i FMS via Digital programvara: Microsoft Office (Win 7), ArcMap 10.1, ArcPad 10, FältGS 2.1, Photoshop Elements 12 Foto på framsidan: Södra delen av delområde 1 på Ö sidan om väg 555, plats för skärvstenskoncentration som arkeolog Maria Urberg påträffade vid en arkeologisk utredning utan KML-beslut 1998 (Nbm dnr 1998/0608). Arkeolog Nils Harnesk i bild. Fotograf: Frida Palmbo Norrbottens museum. Acc nr 2014:174:2 1 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

3 nnehållsförteckning Administrativa uppgifter... 1 nnehållsförteckning... 2 nledning... 3 Sammanfattning... 3 Syfte... 3 nriktning och problemformuleringar... 3 Områdets förutsättningar... 3 Topografi och naturlandskap... 3 Historik och fornlämningsmiljö... 5 Områdets kulturmiljöpotential... 7 Undersökningens utgångspunkter och utförande... 7 Undersökningsplanen i korthet... 7 Ambitionsnivå... 7 Arbetsplan... 7 Undersökningens genomförande... 8 Avvikelser från arbetsplanen... 9 Förberedelsearbete... 9 Fältarbete... 9 Resultat Vetenskaplig tolkning Vidare undersökningar Utvärdering Referenser Bilagor AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

4 nledning Norrbottens museum har under perioden juli 2014 genomfört en arkeologisk utredning etapp längs med väg 555, sträckan Sikfors-Älvsbyn. Utredningen föranleddes av att Trafikverket planerar att utföra förbättringsåtgärder längs med vägen (se kartor bilaga 1:1-1:3). Den arkeologiska utredningen utfördes efter beslut av Länsstyrelsen i Norrbottens län (lst dnr ), enligt 2 kap 11 i Kulturmiljölagen (SFS 1988:950). Länsstyrelsens beslut grundas på rådande fornlämningsbild, områdets topografi och markslag. Arbetet utfördes av Frida Palmbo och Nils Harnesk. Sammanfattning Vid den arkeologiska utredningen avtorvades 13 schakt, 3-21 m långa, med hjälp av grävmaskin i det södra delområdet, med en bredd som varierar mellan 0,5-1,5 m (bilaga 1:2). Den sammanlagda schaktade ytan inom det södra delområdet är 109 m 2. En boplats i form av en skärvstensförekomst påträffades samt spridda skärvstenar (bilaga 1:2 och bilaga 2). 10 schakt togs upp med hjälp av grävmaskin inom det norra delområdet, 4-7 m långa och 1,5 m breda (bilaga 1:3). Den sammanlagda schaktade ytan inom det norra delområdet uppgår till 86 m 2. nga boplatsindikationer framkom i det norra delområdet. Syfte Det huvudsakliga syftet med utredningen var att ta fram ett fullgott beslutsoch planeringsunderlag för vidare handläggning av det planerade arbetet. denna etapp av en arkeologisk utredning var syftet att klargöra status för de anläggningar (gropar) som har påträffades vid utredningen utan KMLbeslut, men vars status inte gick att fastställa utan att fördjupad utredning genomfördes. Syftet var även att inom tidigare identifierade boplatsområden fastställa om det finns ej synliga fornlämningar under växtskikt eller som var översandade och därför ej var synliga ovan mark. Samtliga lämningar (även tidigare kända) har bedömts antikvariskt (antikvarisk status har föreslagits), beskrivits, fotograferats och märkts ut i fält. nriktning och problemformuleringar Vid en utredning är inriktningen främst att hitta och registrera fornlämningar och kulturlämningar. Djupare problemformuleringar ingår inte i utredningen. Områdets förutsättningar Topografi och naturlandskap Utredningsområdet (uo) ligger på V sidan om Piteälven och är fördelat inom två områden (bilaga 1:1-1:3). Den totala ytan för utredningen uppgår till ca m 2. 3 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

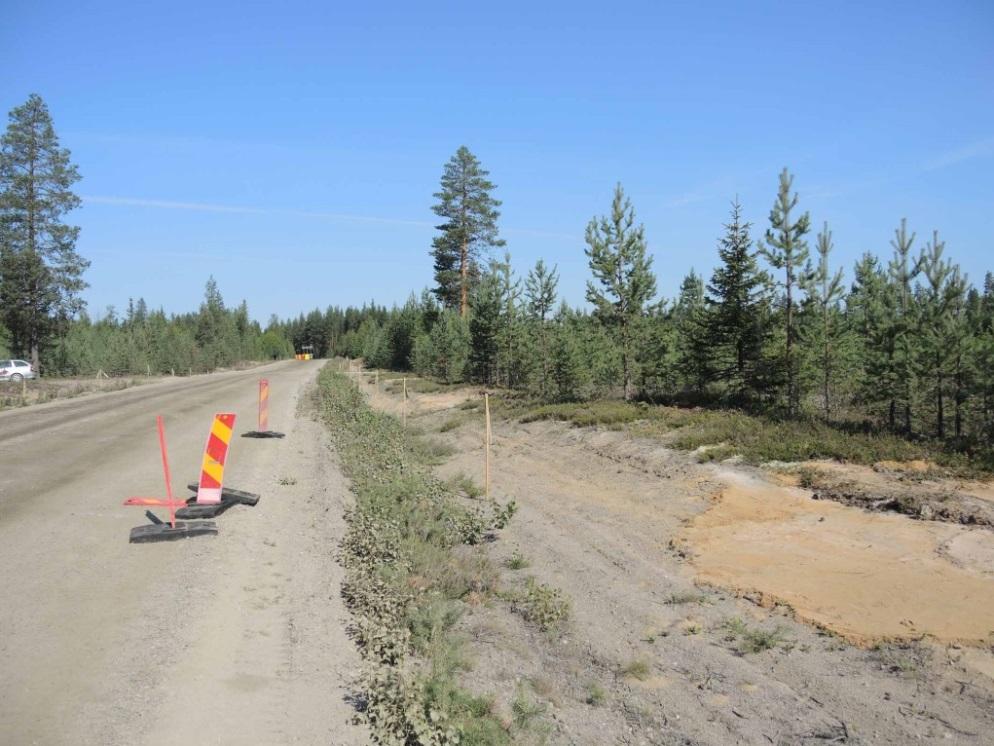

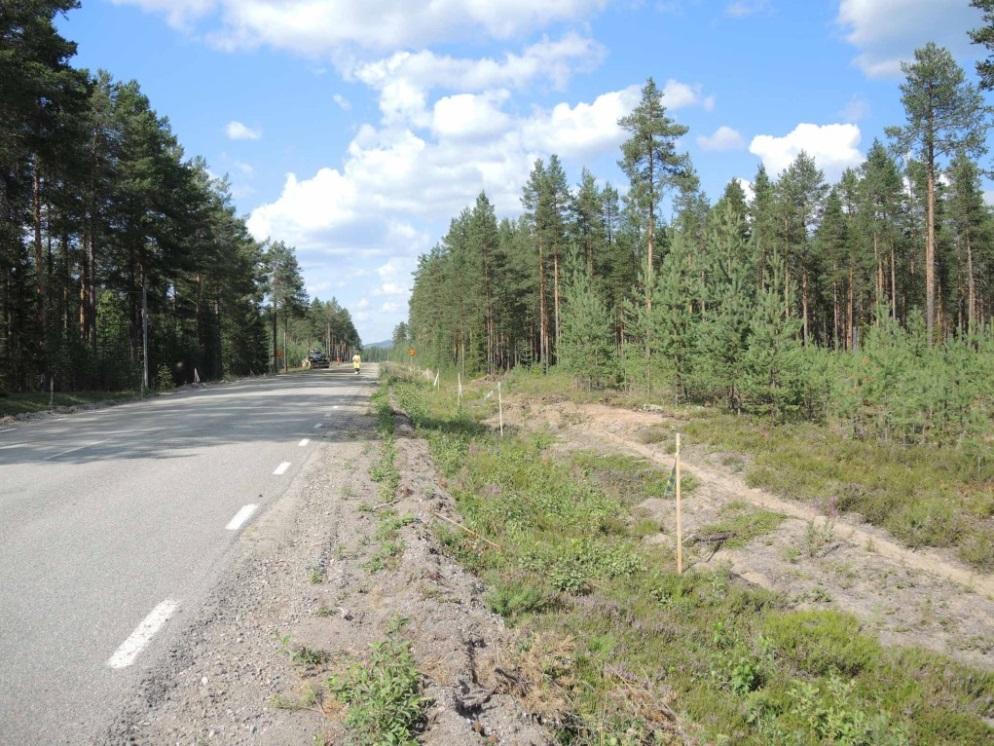

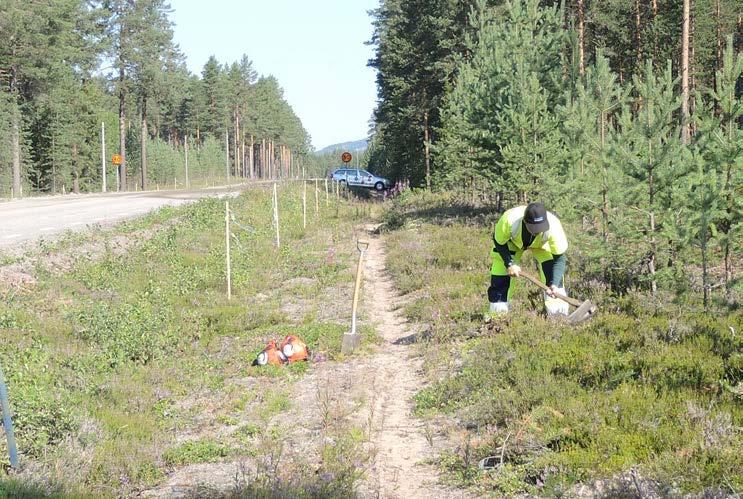

5 Område 1 ligger ca 13 km SSÖ om Älvsbyn och omkring 1,5 km NV om Sikfors. Området ligger mellan m ö h, vilket innebär att hela området ligger nedanför högsta kustlinjen. Jordarten utgörs av isälvssediment och vegetationen består av barrskog av lavristyp. Fig. 1 Delområde 1 på Ö sidan om väg 555. Arkeolog Frida Palmbo i bakgrunden. Foto från SSÖ. Fotograf: Nils Harnesk Norrbottens museum Område 2 ligger ca 6 km SSÖ om Älvsbyn. Området ligger m ö h vilket innebär att även område 2 ligger nedanför högsta kustlinjen. Jordarten utgörs av älvsediment och vegetationen består främst av barrskog av lavristyp. norra delen av område 2 finns även en mindre del torr frisk barrskog. Fig. 2 Delområde 2, Ö sidan om väg 555. Foto från SSÖ. Fotograf: Nils Harnesk Norrbottens museum 4 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

6 Det förhistoriska landskapet Område 1 utgör ett mycket fint boplatsläge under en längre tid. Delar av området är beboeligt från omkring 3100 f. Kr., utifrån Noel Broadbents landhöjningskurva för norra Västerbotten (Broadbent 1979). Fram till ca 2500 f.kr. är området en ö i den dåvarande skärgården och omkring 1800 f.kr. har ön vuxit ihop med fastlandet (Palmbo & Lindgren 2013). Område 2 kan ha nyttjats vid tiden omkring f.kr. enligt Noel Broadbents kalibrerade landhöjningskurva för norra Västerbotten (1989). Vid denna tid ligger området på V sidan av en havsvik (Palmbo & Lindgren 2013). Historik och fornlämningsmiljö Fornlämningar i undersökningsområdets närhet Området längs väg 555 genomgicks vid Riksantikvarieämbetets fornminnesinventering 1989, varvid två kulturhistoriska lämningar i form av två tjärdalar (Piteå socken 167:1-2) registrerades. Ett stort antal fornlämningar och kulturhistoriska lämningar har dock registrerats i nära anslutning till aktuellt område. Lämningarna utgörs av boplatser, boplatsgropar, fångstgropar, lämningar efter skogsbruk, husgrunder och tjärdalar (bilaga 1:4) utförde Norrbottens museum en arkeologisk utredning utan KMLbeslut (s k frivillig utredning) (dnr 1998/0608) längs med väg 555, väster om Sikfors, mellan Heden och Skatan (bilaga 1:4). En skärvstensförekomst påträffades inom nuvarande område 1, men har ej registrerats i FMS (Urberg 1998). Norrbottens museum genomförde en arkeologisk utredning utan KMLbeslut längs med väg 555 under 2013, med anledning av de planerade vägförbättringsåtgärderna. Vid utredningen påträffades sammanlagt 4 nya kulturhistoriska lämningar i form av 2 husgrunder (Raä Piteå socken 1524 och 1526), 1 brott/täkt (Raä Piteå socken 1523) samt 1 tjärdal (Raä Piteå socken 1525). Därtill reviderades Raä 548:1 som vid fornminnesinventeringen registrerats som boplatsgrop. Vid utredningen utan KML-beslut påträffades boplatsmaterial i form av skörbränd sten, brända ben, enstaka kvartsavslag, ett slipat föremål i grönsten/kloritskiffer (ett litet och smalt nordbottniskt redskap), ett kritpipsskaft samt fajans i anslutning till boplatsgropen. Med anledning av detta omklassificerades boplatsgropen till boplats. en ligger drygt 100 m NV om område 1 (Palmbo & Lindgren 2013). Vid utredningen utan KML-beslut rekommenderades även två områden för etapp -utredning, och det är dessa områden som ingår i aktuell utredning. nom det som motsvarar område 1 i aktuell utredning påträffades gropar av okänd karaktär då det inte gick att avgöra om groparna är fornlämningar vid den okulära besiktningen. Därtill påträffades ett bränt ben i en öppen yta i dikeskanten ca 450 m NNV om det område där en skärvstensförekomst noterades vid Norrbottens museums utredning Ett antal skärviga stenar noterades även på Ö sidan av väg 555. Stenarna var ej samlade utan fanns spridda över ett större område. Vid den okulära besiktningen gick det inte att avgöra om de skärviga stenarna var skörbrända eller härrör från vägbyggnationer eller dylikt (Palmbo & Lindgren 2013). 5 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

7 Det andra rekommenderade läget före etapp -utredning motsvarar område 2 i aktuell utredning. ngenting påträffades vid utredningen utan KMLbeslut, men området är mycket sandigt och fint med tydliga strandterasser (Palmbo & Lindgren 2013). Forskningshistorik Norrbottens museum genomförde 1990 en arkeologisk undersökning (Nbm dnr 1994/626) av en boplatsgrop i klapper, Raä Älvsby 247:1. Platsen för boplatsgropen ligger ca 1,7 km VNV om område 1, omkring 60 m ö h. Vid undersökningen av boplatsgropen påträffades inga fynd eller färgningar i jorden. Fosfatprover togs i anläggningen och fosfatanalysen som gjordes visar förhöjda värden under västra delen av vallen (Petersson 1990) genomförde Norrbottens museum en arkeologisk undersökning av boplatsen Raä Älvsby 175:1 (Nbm dnr 1994/877), som är lokaliserad 8,2 km NV om område 2. Undersökningen genomfördes då Banverket planerade triangelspår vid Älvsbyn som kom att beröra delar av boplatsen, som ligger ca m ö h (bilaga 1:4). Vid undersökningen framkom skörbränd sten, mindre fläckar av rödbränd sand, enstaka avslag av vit kvarts samt brända ben. De brända benen kommer från bl. a. gädda och andra fiskarter, fågel, säl och andra däggdjur. Förekomsten av säl och fiskar antyder att boplatsen kan vara kustbunden. Denna antydan tillsammans med höjden över havet pekar på en datering till yngre stenålder. Kolprov från en koncentration av brända ben togs på två nivåer och har gett två skilda dateringar. Det övre provet har daterats till f. Kr. (cal 1 sigma) och det nedre provet har fått en datering till f. Kr (cal 1 sigma). Två stolphål påträffades vid den arkeologiska undersökningen, varav ett har daterats till f. Kr. (cal 1 sigma) (Feldt 1994). Under 2014 har Norrbottens museum genomfört arkeologiska förundersökningar av ett flertal boplatser längs med väg 555, mellan Sikfors och Älvsbyn (Nbm dnr ). Vid undersökningarna påträffades bl a två härdar och en gropanläggning i ett område mellan de två delområdena som ingår i aktuell etapp -utredning (bilaga 1:4). samtliga anläggningar påträffades brända ben från framförallt säl men även fiskben från sik, gädda och skrubba. skrivande stund är rapporten över förundersökningarna ej påbörjad, men boplatserna i närheten av aktuella delområden har daterats till ca 3000 f. Kr. närheten av Sikfors finns ett antal boplatser där fynd av brända ben har analyserats osteologiskt. Ben från vikaresäl har hittats på boplatserna Raä Piteå socken 375:1, Raä Piteå socken 543:1, Raä Älvsbyn 409:1 och Raä Älvsbyn 411:1. nom boplatsen Raä Älvsbyn 411:1 har dessutom ben från bäver påträffats. Brända ben från ren har hittats inom boplatsen Raä Piteå socken 706:1. erna ligger på höjder som varierar mellan m ö h. Fynd av ben från vikaresäl antyder att boplatserna kan ha varit kustbundna (Nilsson 1991). 6 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

8 Områdets kulturmiljöpotential Kulturhistorisk potential Utifrån det kända fornlämningsläget i angränsande områden, markförhållande, topografi och resultatet från den frivilliga utredningen bedöms utredningsområdet ha hög potential för att lämningar ska påträffas. Förekomst av boplatslämningar som ej är synliga ovan mark är mycket sannolikt. Undersökningens utgångspunkter och utförande Arbetet utgick ifrån Norrbottens museums arbetsplan (dnr daterad ), vilken Länsstyrelsen baserat sitt beslut på. Undersökningsplanen i korthet Ambitionsnivå Ambitionsnivån vid förberedelsearbetet har varit lägre än normalt vid en utredning, då etapp av utredningen redan var genomförd. Excerpering och kartstudier genomfördes under 2013, varvid god kännedom om området redan finns. Fältarbetet har bedrivits med hög ambitionsnivå, genom mindre grävningar för att på ett effektivt sätt fastställa om fornlämningar fanns inom angivet område. Rapportarbetet har utförts med hög ambitionsnivå, utifrån utredningens syfte. Arbetsplan Utredningen utfördes genom planering och genom fältarbete. Fältarbete Vid föreliggande etapp -utredning innebar fältarbetet förtätad sondning med skelleftepik, avsökning med metalldetektor samt upptagning av sökschakt med hjälp av grävmaskin. nom delområde 1 skulle maximalt 110 m 2 av delområdets totala areal på 7120 m 2 fördelas på sökschakt. Status skulle även fastställas för tre gropar som påträffades inom delområde 1 vid utredningen utan KML-beslut. Status skulle fastställas genom att ett smalt sökschakt skulle grävas från gropens mitt och ut genom vallen. När status kunnat fastställas skulle schaktningen i gropen avbrytas. Maximalt 2 m 2 /grop skulle grävas, d v s totalt 6 m 2. Den totala arealen för sökschakt och undersökning av gropar var därmed 116 m 2. nom delområde 2 skulle maximalt 90 m 2 av delområdets totala areal på m 2 fördelas på sökschakt. Schakten var tänkt att dras längs med de strandterasser som finns inom området. Maskinschaktningen skulle utföras genom att grävmaskinen skulle gräva sig ned i tunna skikt om 5-10 cm djup. Först skulle grävmaskinen försiktigt torva av marktäcket för att blottlägga blekjorden. Därefter skulle arkeologer som övervakar maskinschaktningen rensa ytan med fyllhammare för att få bort tillbakafallande torv och sand. Om boplatsspår påträffades skulle schaktet ej grävas djupare. Om varken färgningar eller fynd påträffades i 7 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

9 blekjorden skulle blekjorden schaktas bort i tunna skikt enligt ovan, ned till rostjord. Schaktning ner till rostjorden skulle göras för att säkerställa att inga färgningar hade lakats ur från blekjorden. områden med dyner eller överlagring skulle djupschaktning ske för att avgöra om det fanns överlagringar/dyner. En djupschaktning var tänkt att genomföras inom delområde 1 och två djupschaktningar inom delområde 2. Så fort fornlämning påträffades i samband med etapp 2-utredningen skulle denna avbryts omedelbart. Om lämningen utgjorde en boplats fick denna ett skyddsområde på 100 m, utifrån Länsstyrelsens bedömning om boplatsers skyddsområden. Avgränsade lämningar i form av t.ex. gropar och härdar skulle få skyddsområden på 20 m. ngen ytterligare etapp 2-utredning skulle göras inom en fornlämnings skyddsområde. Dokumentation Samtliga nypåträffade lämningar, liksom eventuella provgropar, skulle dokumenteras i ord och bild (digitala foton), samt prickas in på lämpligt kartmaterial (ortofoto). Registrering och inmätning skulle ske med handdator/gps i programmen ArcPad och FältGS, enligt Raä:s riktlinjer för införsel av lämningar i FMS. Beskrivning av lämningarna skulle ske även enligt Länsstyrelsens riktlinjer, vilket innebär att varje lämning får en egen identitet och koordinatangivelse, även enskilda lämningar som ingår i sammansatta lämningstyper (även tidigare kända lämningar). Tidigare kända lämningar skulle återbesökas för att kontrollera dokumentationen (läge och beskrivning) vilka skulle revideras vid behov. nmätning och leverans av digitala lägesdata skulle ske i projektionen SWEREF 99 TM. Samtliga fasta fornlämningar skulle markeras i fält med blågula fornlämningsband av papper och övriga kulturhistoriska lämningar med röda papperssnitslar. Eventuella fynd skulle tas in efter noggrann dokumentation enligt ovan. Endast tydliga ledartefakter som har potential att visa fornlämningars ålder och användning var tänkt att tas in. material såsom skörbränd sten, brända ben och avslag skulle lämnas kvar i ursprungligt läge för att inte förstöra eventuella kontexter och spridningsbilder. Fynd skulle registreras och förvaras enligt Riksantikvarieämbetets riktlinjer (Fjæstad, 1999 och Raä 2011): i fyndback, märkt med landskap, socken, fastighet, Raä-nummer och diarienummer. Metallföremål och organiskt material förvaras i syrafri kartong och övrigt material i brun kartong. Etiketter fästs med gem enligt mall. Osteologiskt material förvaras i påsar samt med fasthäftade etiketter. Fynd som tagits in skulle efter registrering förvaras på Norrbottens museums föremålsarkiv i väntan på fyndfördelning. Eventuella metallfynd skulle sändas till Stiftelsen Föremålsvård i Kiruna eller motsvarande för konservering. Undersökningens genomförande Utredningen utfördes i huvudsak i enlighet med upprättad arbetsplan, med undantag för mindre avvikelser. 8 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

10 Avvikelser från arbetsplanen Enligt Länsstyrelsens beslut skulle ett område med 7 m bredd utredas på ömse sidor om väg 555, med en total yta på ca m 2. Trafikverket hade dock löst in mark för den kommande exploateringen inom ett mindre område, som varierat i bredd mellan ca 0,5-3 m, som markerats i terräng med hjälp av sprayfärg. Norrbottens museum har därför genomfört den arkeologiska utredningen i detta område, efter överenskommelse med Trafikverket och Länsstyrelsen, då det är inom Trafikverkets område som markägartillstånd hade införskaffats. delar av området har endast en okulär besiktning varit möjlig att genomföra då Trafikverkets inlösta område i många fall inte har varit bredare än till bakre dikesslänt, och stora delar av dessa ytor har saknat markvegetation. Med anledning av att utredningsområdet blev smalare än vad som angivits i arbetsplanen har sökschakten i delområde 2 dragits tvärs över de strandterasser som finns i det området. Enligt Länsstyrelsens förfrågningsunderlag skulle ett antal gropar av oklar funktion, som påträffats vid Norrbottens museums frivilliga utredning längs med väg 555 (Palmbo & Lindgren 2013), ha ingått i aktuell utredning. Dessa ligger dock utanför Trafikverkets inlösta område, och har därför ej utretts närmare. Efter överenskommelse på telefon med Länsstyrelsen har schakt lagts inom 20 m från tjärdalen Piteå socken 1525, då detta motiveras av skilda tidshorisonter i området. Förberedelsearbete Förberedelsearbetet innefattade endast administration, genom förberedelser av handdator med tillhörande kartunderlag. Fältarbete Etapp 1 utfördes som planerat i form av förtätad sondning med skelleftepik samt en okulär besiktning av utredningsområdet för att dokumentera om boplatsmaterial låg synligt innan schaktning. Delområde genomförde Norrbottens museum en arkeologisk utredning utan KML-beslut längs med väg 555 väster om Sikfors (Urberg 1998). En skärvstensförekomst påträffades då på östra sidan av vägen i den södra delen av aktuellt delområde, men har ej registrerats in i FMS. detta område grävdes vid aktuellt etapp -utredning två provrutor för hand, ca 1x1 m stora, i anslutning till där skärviga stenar påträffats i eroderade markytor. Då inget mer påträffades i de upptagna ytorna valde Norrbottens museum att dra ett maskinschakt mellan och bredvid de handgrävda ytorna, för att snabbare få en uppfattning om de skärviga stenarna var skörbrända eller ej (schakt 1, bilaga 1:2). Totalt togs en yta på 109 m 2 upp med hjälp av grävmaskin, fördelat på 13 schakt, 3-21 m långa och 0,5-1,5 m breda (schakt 1-13, bilaga 1:2). 9 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

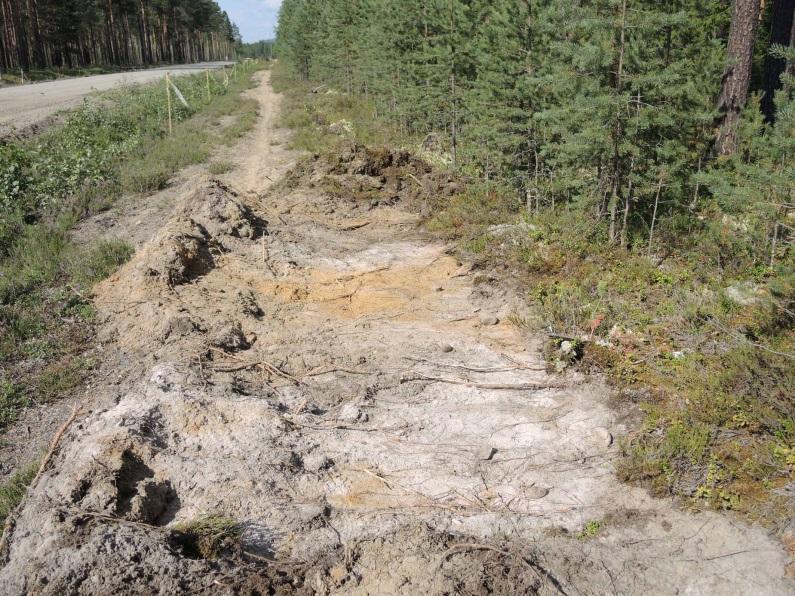

11 Delområde 2 Sammanlagt har en yta på 86 m 2 schaktats med hjälp av grävmaskin, fördelat på 10 schakt, 4-7 m långa och 1,5 m breda (schakt a-j, bilaga 1:3). Norra delen av området utgjordes av fuktig terräng, varvid inga maskinschakt kom att förläggas i detta område. På västra sidan av vägen, söder om schakt j (bilaga 1:3), var området påverkat av dikesgrävning och en kabel kopplad till ett elskåp låg synligt i diket, varvid inga schakt drogs i detta område. Dokumentation De skärvstenar som påträffades vid den okulära besiktningen inom delområde 1 och samtliga upptagna grävmaskinsschakt i båda delområdena har mätts in med handdator/gps i projektionen Sweref 99 TM (bilaga 1:2-1:3). Dokumentation av utredningsområdet har skett i ord genom områdesbeskrivningar samt i bild genom digitala fotografier (för fotolista se bilaga 3). Därtill har påträffad skärvstensförekomst registrerats i enlighet med upprättad arbetsplan (bilaga 1:2 och bilaga 2). Resultat På östra sidan om väg 555, i mitten av delområdet, påträffades en skärvstensförekomst i ett av maskinschakten (schakt 5, bilaga 1:2). schaktet påträffades ett 15-tal skörbrända stenar, varvid området bedömdes som boplats (Nr 1, bilaga 1:2 och bilaga 2). Spridda skärvstenar har påträffats i de upptagna maskinschakten samt i öppna markytor. För beskrivning av lämningen och dess läge hänvisas till lämningslistan i bilaga 2, samt kartbilaga 1:2. Fig. 3. nr 1 (Nbm 7A-3) i form av skärvstensförekomst. Delområde 1 på Ö sidan om väg 555. Foto mot SSÖ. Fotograf: Nils Harnesk Norrbottens museum sydligaste delen av delområde 1 påträffades endast 4 skärvstenar inom frameroderade ytor, som tangerar skärvstensförekomsten som påträffades vid en arkeologisk utredning utan KML-beslut (s k frivillig utredning) 1998, men som ej registrerats i FMS (Urberg 1998). En del av området för skärvstensförekomsten ligger utanför aktuellt utredningsområde. Utredningsområdet var i denna del av delområdet mycket smalt och låg endast i befintlig 10 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

12 bakre dikesslänt som saknade markvegetation. Området var även påverkat av tidigare markarbeten och blekjordslagret var mycket tunt eller obefintligt. Det är troligt att skärvstenarna hör till den tidigare påträffade skärvstensförekomsten, men på grund av det smala utredningsområdet har det ej varit möjligt att göra fördjupad utredning i form av undersökning i orörda markytor i detta område. Det har inom ramen för aktuell utredning inte gått att avgöra om skärvstenarna är skörbrända och ligger i ursprungligt läge eller om de endast utgörs av naturligt? skärviga stenar. nga boplatsindikatoner framkom inom delområde 2. Vetenskaplig tolkning Resultatet stämmer överens med vad som förväntades inför utredningen. boplatsläget inom delområde 1 påträffades en boplats (nr 1) i form av en skärvstenskoncentration. en nr 1 ligger på samma höjd som Raä Piteå socken 375:1 som ligger ca 1,5 km NNV om boplats nr 1. Raä Piteå socken 375:1 har daterats till ca f. Kr. Det är mycket troligt att den nya boplatsen (nr 1) har nyttjats under samma tidsperiod. Under yngre stenålder är boplatsen lokaliserad på en större udde i det forntida havet, i inre delen av en större havsvik med goda förutsättningar för fiske och säljakt. Vidare undersökningar Norrbottens museum rekommenderar att en arkeologisk förundersökning för att avgränsa skärvstensförekomsten/boplatsen genomförs i delområde 1. Då inga boplatsindikationer påträffades inom delområde 2 gör Norrbottens museum bedömningen att inga ytterligare arkeologiska åtgärder är nödvändiga inom detta område. Den slutgiltiga bedömningen åligger dock Länsstyrelsen i Norrbottens län. Utvärdering Arbetet med den arkeologiska utredningen etapp har fungerat utmärkt. Det hade dock varit en fördel om de exakta ytorna och bredderna för utredningsområdet varit känt från början och inte ändrats under arbetets gång, för att underlätta arbetsprocessen. Fältarbetet har gått snabbare än beräknat, då de gropar som skulle utredas inom utredningen hamnade utanför utredningsområdet då detta blev smalare. Referenser Arkeologi i Norrbotten En forskningsöversikt. Länsstyrelsen i Norrbottens län. Rapportserie 14/1998. Luleå. Broadbent, Noel Coastal resources and settlement stability: a critical study of a Mesolithic site complex in norhtern Sweden. Uppsala. Feldt, Ann-Charlott Rapport, arkeologisk undersökning, Stg , fornlämning nr 175, Älvsby sn, Västerbotten, Norrbottens län. Norrbottens museum, dnr 877/ AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

13 Fjæstad, Monika (red.) (1999). Tidens tand: förebyggande konservering: magasinshandboken. 1. uppl. Stockholm: Riksantikvarieämbetet Fysiskt omhändertagande av arkeologiskt fyndmaterial: från fält till museum. (2011). Stockholm: Riksantikvarieämbetet [Elektronisk resurs]: Tillgänglig på nternet: Nilsson, Ann-Christin Kust eller inland? Djurben kan ge svaret. : Hagberg, Ulla Populär Arkeologi nr 2 årgång 9: Lund. Palmbo, Frida & Lindgren, Åsa Rapport 2013:11, Arkeologi. Väg 555. Frivillig arkeologisk utredning väg 555, sträckan Sikfors- Älvsbyn, Piteå och Älvsbyns kommuner, Norrbottens län. Norrbottens museum, dnr Petersson, Maria & Burman, Ann-Christin Rapport, arkeologisk förundersökning, Raä 247, Tvärån 2:2, Älvsby socken, Västerbotten, Norrbottens län. Norrbottens museum, dnr 629/94. Urberg, Maria Rapport, arkeologisk utredning, Väg 555, Sikfors, Piteå sn, Västerbotten, Norrbottens län. Norrbottens museum, dnr 1998/0608. Bilagor 1. Kartor 1.1. Översikt, regional nivå med Sverigekarta infälld 1.2. Delområde Delområde Fornlämningsbild och Norrbottens museums utförda undersökningar 2. Lämningslista 3. Fotolista 12 AVDELNNGEN KULTURMLJÖ FRDA PALMBO RAPPORT NR 2014:13 SK UTREDNNG ETAPP VÄG 555

14 BLAGA 1:1 Utredningsområden för etapp, väg 555, Sikfors-Älvsbyn ÄLVSBYN KLÖVERTRÄSK Område 2 Område 1 SKFORS SJULSMARK BÖLE LLLPTE Kilometer 00,51 2 1: Sweref 99TM ROKNÄS PTEÅ Utredningsområde

15 NORRBOTTENS MUSEUM DNR BLAGA 1:2 Delområde 1 Nr 1, ny boplats OBS att all skörbränd sten inom boplatsen ej är inmätt. Några fler skörbrända stenar framkom vid handrensning, men dessa mättes aldrig in ,5 Meter 2 1 1: Piteå socken Skärvsten Schakt_etapp_väg555 Nr 1, ny boplats 0 1:2 000 Sweref 99TM Meter 200 Fornlämning punkt Utredningsområde Lantmäteriet Geodatasamverkan

16 NORRBOTTENS MUSEUM DNR BLAGA 1: Delområde g h f i e j d c b 0 1:1 500 Sweref 99TM 50 Meter Schakt_etapp_väg555 Utredningsområde Lantmäteriet Geodatasamverkan a

17 BLAGA 1:4 Fornlämningsbild och Norrbottens museums utförda arkeologiska undersökningar i området Fäbod Kolningsanläggning Bytomt/gårdstomt Övrigt Härd Obestämbar Tegelindustri Plats med tradition Träindustri Fångstgrop Fångstgrop grop grop Fångstgrop grop Fyndplats Minnesmärke Småindustriområde Minnesmärke Bytomt/gårdstomt Bytomt/gårdstomt 1994_0877 Bytomt/gårdstomt!( FyndplatsFyndplats Fyndplats 2014_0050!( Fäbod Fäbod Område med skogsbrukslämningar FångstgropFångstgrop Fångstgrop gropgrop grop 2014_0050!( Vägmärke grop Kvarn vall Husgrund, historisk tidhusgrund, historisk tid Fyndplats Bengömma Obestämbar ObestämbarObestämbar grop Stenugn Husgrund, historisk tidhusgrund, historisk tid Husgrund, historisk tid Brott/täkt Delområde 2 Naturföremål/-bildning med tradition Gruvhål Fångstgropssystem Övrigt Husgrund, historisk tid Obestämbar Obestämbar Fångstgropssystem Husgrund, historisk tid Fångstgropssystem Område med skogsbrukslämningarfångstgropssystem grop Fångstgropssystem Fångstgropssystem Fångstgropssystem Fångstgropssystem Fångstgropssystem 2014_0050 Fångstgropssystem Vägmärke!( 2014_0050Fångstgropssystem 1994_0626!( Fångstgropssystem!( Fångstgropssystem 2014_0050 Härd!( Delområde 1 Träindustri Kemisk 1998/0608 industri ") 2014_0050!( Härd Fäbod Bytomt/gårdstomt Bytomt/gårdstomt Tegelindustri Begravningsplats enstaka Träindustri Obestämbar Bytomt/gårdstomt Fornlämningsliknande lämning Fångstgropssystem område FångstgropKokgrop Kokgrop vall område Fyndplats Träindustri Fornlämningsliknande lämning Kvarn Bytomt/gårdstomt Vägmärke Byggnad annan Bytomt/gårdstomt Bytomt/gårdstomt Vägmärke Härd Övrigt Stensättninggropgrop Stensättning grop Stensättning Meter : Sweref 99TM grophärd Viste Fäbod Fäbod Fäbod Fäbod Träindustri Härd område Fäbod HärdHärd!( Arkeologisk undersökning ") Skärvstenskoncentration Nbm dnr 1998/0608 Bytomt/gårdstomt Gränsmärke Kemisk Fornlämning industrikemisk FMS, industri punkt grop Fornlämning Kemisk FMS, industri linje vall Fornlämning FMS, yta Utredningsområde Lantmäteriet Geodatasamverkan

18 NORRBOTTENS MUSEUM DNR Bilaga 2 Nr NbmNr Typ Beskrivning Status N E Kommentar Norrbottens museum bedömer 1 7A-3 nom angivet område, 4,9x1,5 m (N-S) påträffades ett 15-tal skärvstenar, ca Fornlämning skärvstensförekomsten som en boplats, 0,05-0,15 m st, i samband med avtorvning med grävmaskin. utifrån koncentrationen av skörbrända stenar inom ett litet område, närheten till den skärvstensförekomst som påträffades 1998 (Urberg 1998) samt utifrån erfarenheterna av hur de boplatser som förundersökts tidigare i år längs med väg 555 har sett ut (Lst dnr , Nbm dnr ). De spridda förekomsterna av påträffade skärvstenar förstärker tolkningen.

19 NORRBOTTENS MUSEUM BLAGA 3 Fotolista Acc.nr: 2014: 174: 1-16, digitala bilder Topografi: Heden strax norr om Sikfors, Piteå socken och kommun, Norrbotten samt området mellan Björnberg och Kälsberg, Älvsby socken, Älvsbyns kommun, Norrbotten Objekt: Väg 555, mellan Sikfors och Älvsbyn Typ av uppdrag: Arkeologisk utredning etapp Datum: juli 2014 Fotograf/er: Nils Harnesk (NH), Frida Palmbo (FP) Fig. nr - anger bildens Figurnummer i rapporten. Nr Fig. nr Objekt och beskrivning Taget från Foto Datum 1 Södra delen av delområde 1 på Ö sidan om väg 555, NNV FP plats för skärvstenskoncentration som arkeolog Maria Urberg påträffade vid en arkeologisk utredning 1998 (Nbm dnr 1998/0608). 2 Södra delen av delområde 1 på Ö sidan om väg 555, SSÖ FP plats för skärvstenskoncentration som arkeolog Maria Urberg påträffade vid en arkeologisk utredning 1998 (Nbm dnr 1998/0608). Arkeolog Nils Harnesk i bild. 3 Fig. 1 Delområde 1 på Ö sidan om väg 555. Arkeolog Frida SSÖ NH Palmbo i bakgrunden 4 Delområde 1 på Ö sidan om väg 555. SSÖ NH Fig. 3 nr 1 (Nbm 7A-3) i form av skärvstensförekomst. SSÖ NH Delområde 1 på Ö sidan om väg nr 1 (Nbm 7A-3) i form av skärvstensförekomst. ÖNÖ NH Delområde 1 på Ö sidan om väg Delområde 1 på V sidan om väg 555. SSÖ NH Delområde 1 på V sidan om väg 555. N NH Delområde 1 på V sidan om väg 555. NNV NH Fig. 2 Delområde 2, Ö sidan om väg 555. SSÖ NH Delområde 2, Ö sidan om väg 555. SSÖ NH Delområde 2, V sidan om väg 555. NNV NH Delområde 2, V sidan om väg 555. NNV NH Delområde 2, V sidan om väg 555. SÖ NH Delområde 2, V sidan om väg 555. Plats för SSV NH dike/trumbyte. 16 Delområde 2, Ö sidan om väg 555. Ö NH
