1 REDSKAPSKATALOG Hjullastare/traktor

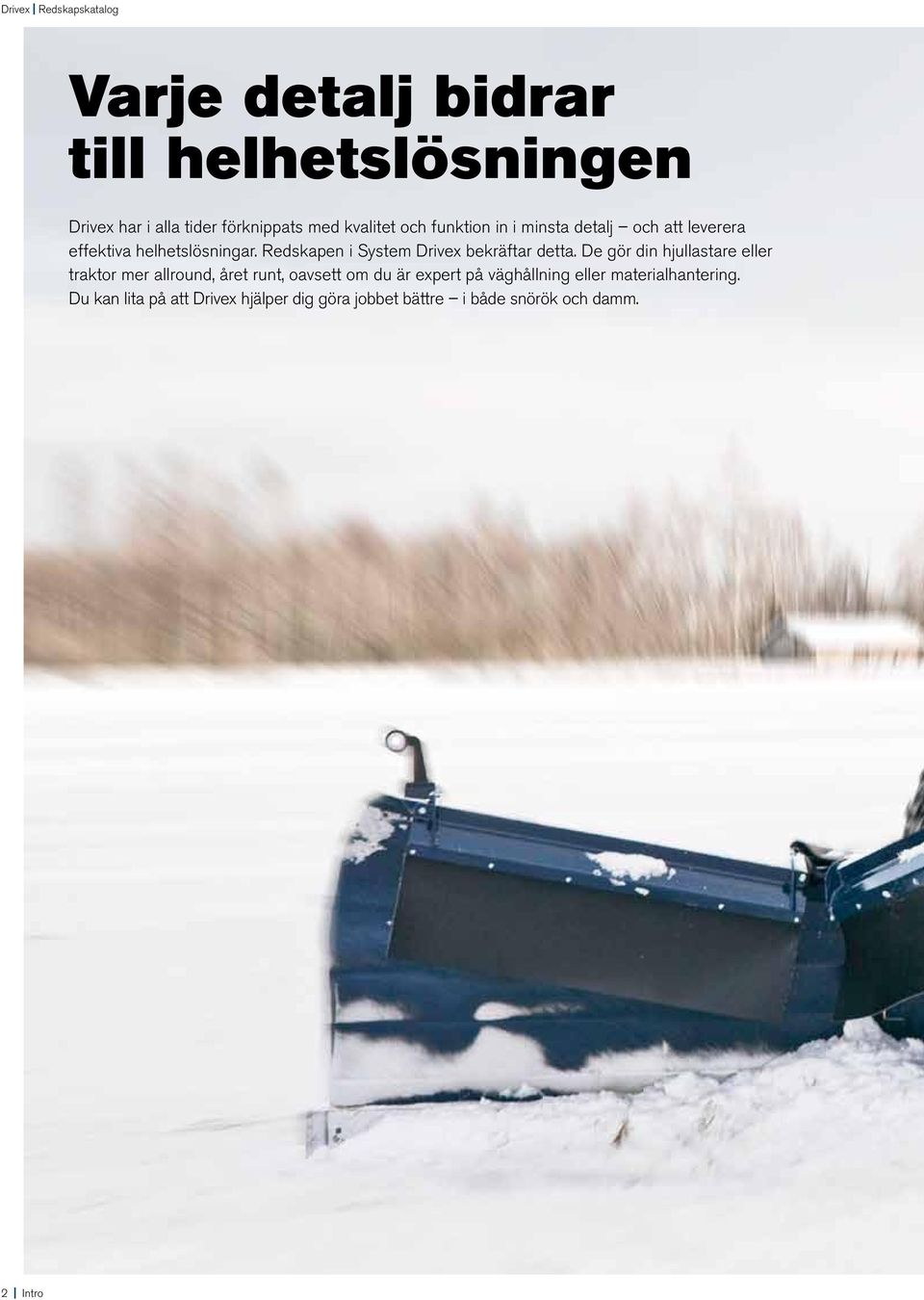

2 Drivex Redskapskatalog Varje detalj bidrar till helhetslösningen Drivex har i alla tider förknippats med kvalitet och funktion in i minsta detalj och att leverera effektiva helhetslösningar. Redskapen i System Drivex bekräftar detta. De gör din hjullastare eller traktor mer allround, året runt, oavsett om du är expert på väghållning eller materialhantering. Du kan lita på att Drivex hjälper dig göra jobbet bättre i både snörök och damm. 2 Intro

3 Redskapskatalog Drivex Produktöversikt 04 Job report: Testkörning av VB System Drivex NYHET Nya och effektivare vik- och diagonalplogar 08 Plogar och hyvelblad Vikplogar 9 Diagonalplogar, Sverigeplogar 10 Isrivarblad 11 Hyvelblad 11 Sidovinge för traktor Frontsopmaskin Frontsopmaskin 13 NYHET Nya gafflar för bättre genomsikt och enklare pallhantering NYHET Planeringsskopor förstärkta med Hardox 450 i botten 14 Kranarmar och gaffelställ Rangerarm 15 Kranarmar Hydrauliska/mekaniska 15 Gaffelställ Hydrauliska 16 Gaffelställ Mekaniska Skopor Klaffskopor 19 Sandspridarskopor 20 Återfyllnadsskopor 21 Planeringsskopor 21 Lättmaterialskopor 22 Grusskopor Redskapsfäste Hydrauliskt redskapsfäste 23 NYHET Snabb, säker och effektiv snölastare 24 Snölastare Mählers Snölastare Hjullastare Tillbehör 27 Specifikationer Innehåll 3

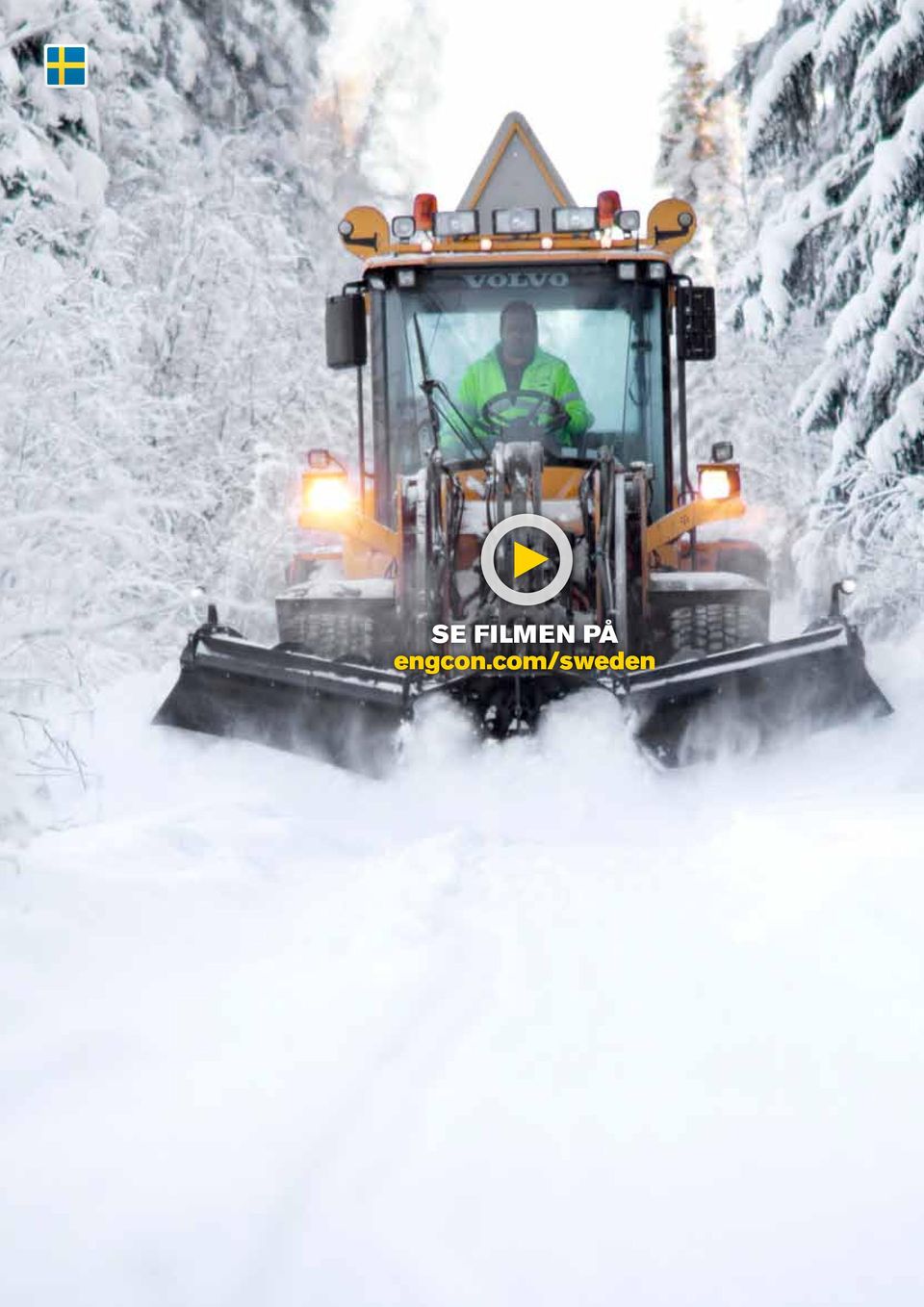

4 SE FILMEN PÅ engcon.com/sweden

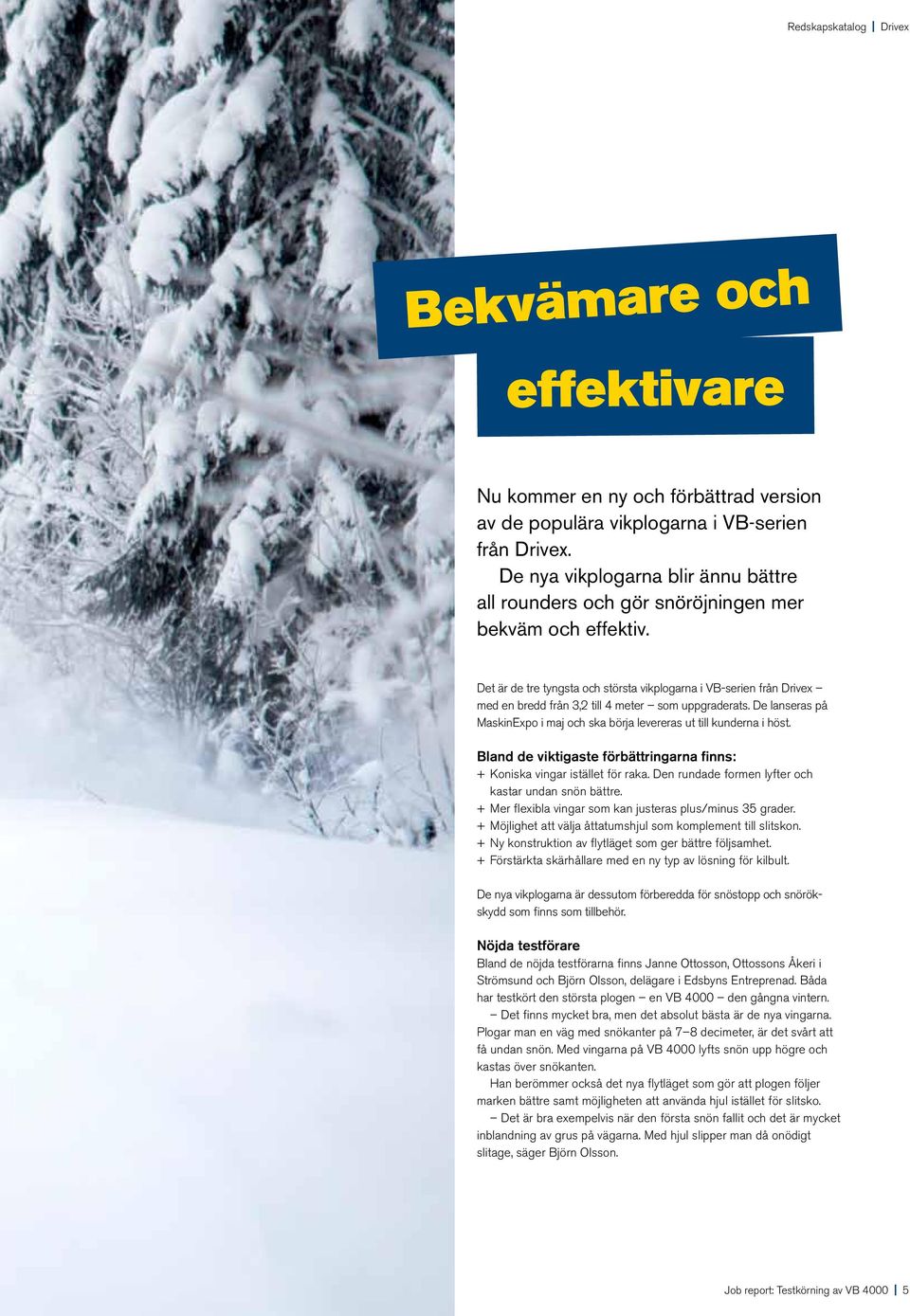

5 Redskapskatalog Drivex Bekvämare och effektivare Nu kommer en ny och förbättrad version av de populära vikplogarna i VB-serien från Drivex. De nya vikplogarna blir ännu bättre all rounders och gör snöröjningen mer bekväm och effektiv. Det är de tre tyngsta och största vikplogarna i VB-serien från Drivex med en bredd från 3,2 till 4 meter som uppgraderats. De lanseras på MaskinExpo i maj och ska börja levereras ut till kunderna i höst. Bland de viktigaste förbättringarna finns: + Koniska vingar istället för raka. Den rundade formen lyfter och kastar undan snön bättre. + Mer flexibla vingar som kan justeras plus/minus 35 grader. + Möjlighet att välja åttatumshjul som komplement till slitskon. + Ny konstruktion av flytläget som ger bättre följsamhet. + Förstärkta skärhållare med en ny typ av lösning för kilbult. De nya vikplogarna är dessutom förberedda för snöstopp och snörökskydd som finns som tillbehör. Nöjda testförare Bland de nöjda testförarna finns Janne Ottosson, Ottossons Åkeri i Strömsund och Björn Olsson, del ägare i Edsbyns Entreprenad. Båda har testkört den största plogen en VB 4000 den gångna vintern. Det finns mycket bra, men det absolut bästa är de nya vingarna. Plogar man en väg med snökanter på 7 8 decimeter, är det svårt att få undan snön. Med vingarna på VB 4000 lyfts snön upp högre och kastas över snökanten. Han berömmer också det nya flytläget som gör att plogen följer marken bättre samt möjligheten att använda hjul istället för slitsko. Det är bra exempelvis när den första snön fallit och det är mycket inblandning av grus på vägarna. Med hjul slipper man då onödigt slitage, säger Björn Olsson. Job report: Testkörning av VB

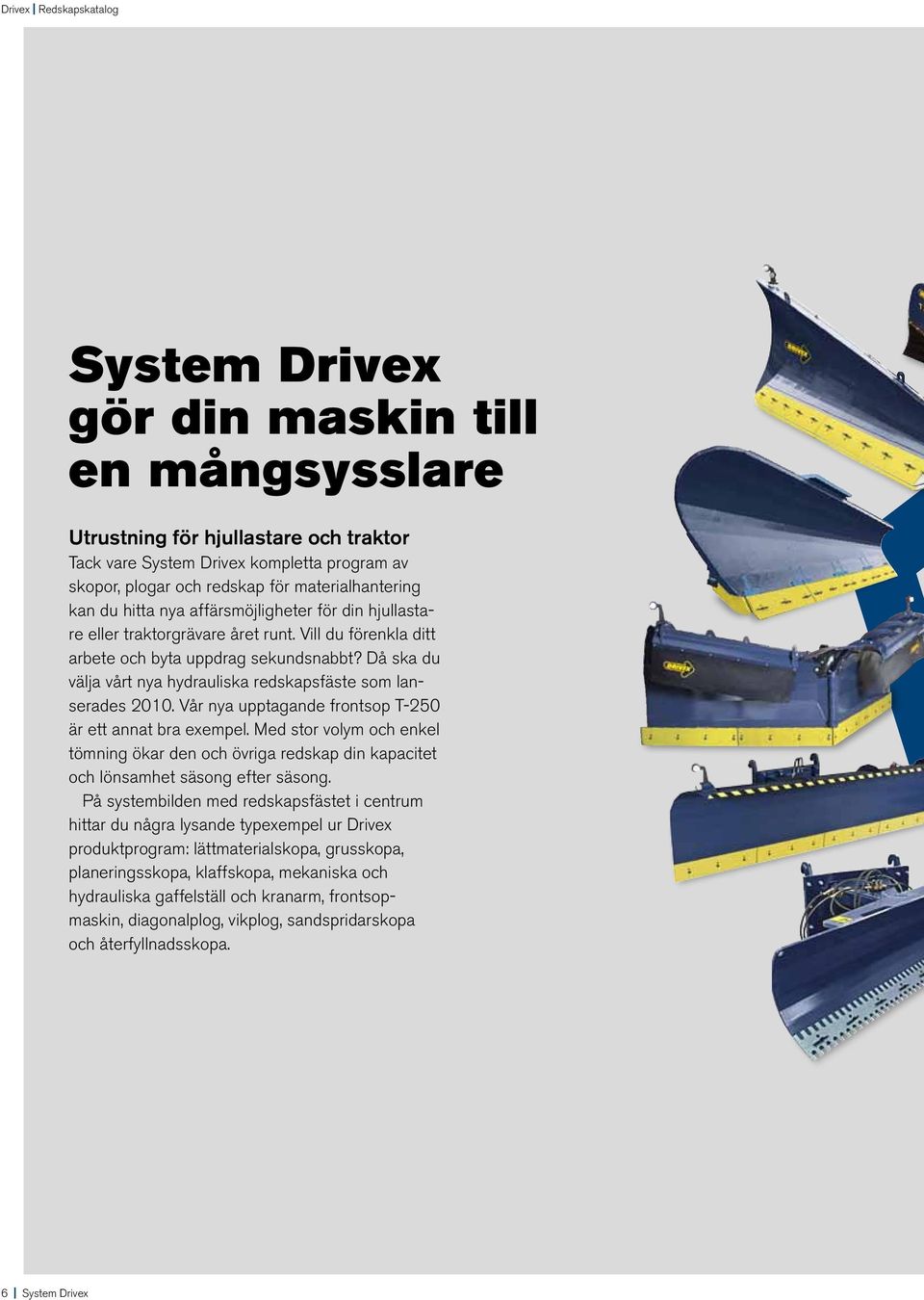

6 Drivex Redskapskatalog System Drivex gör din maskin till en mångsysslare Utrustning för hjullastare och traktor Tack vare System Drivex kompletta program av skopor, plogar och redskap för materialhantering kan du hitta nya affärsmöjligheter för din hjullastare eller traktorgrävare året runt. Vill du förenkla ditt arbete och byta uppdrag sekundsnabbt? Då ska du välja vårt nya hydrauliska redskapsfäste som lanserades Vår nya upptagande frontsop T-250 är ett annat bra exempel. Med stor volym och enkel tömning ökar den och övriga redskap din kapacitet och lönsamhet säsong efter säsong. På systembilden med redskapsfästet i centrum hittar du några lysande typexempel ur Drivex produktprogram: lättmaterialskopa, grusskopa, planeringsskopa, klaffskopa, mekaniska och hydrauliska gaffelställ och kranarm, frontsopmaskin, diagonalplog, vikplog, sandspridarskopa och återfyllnadsskopa. 6 System Drivex

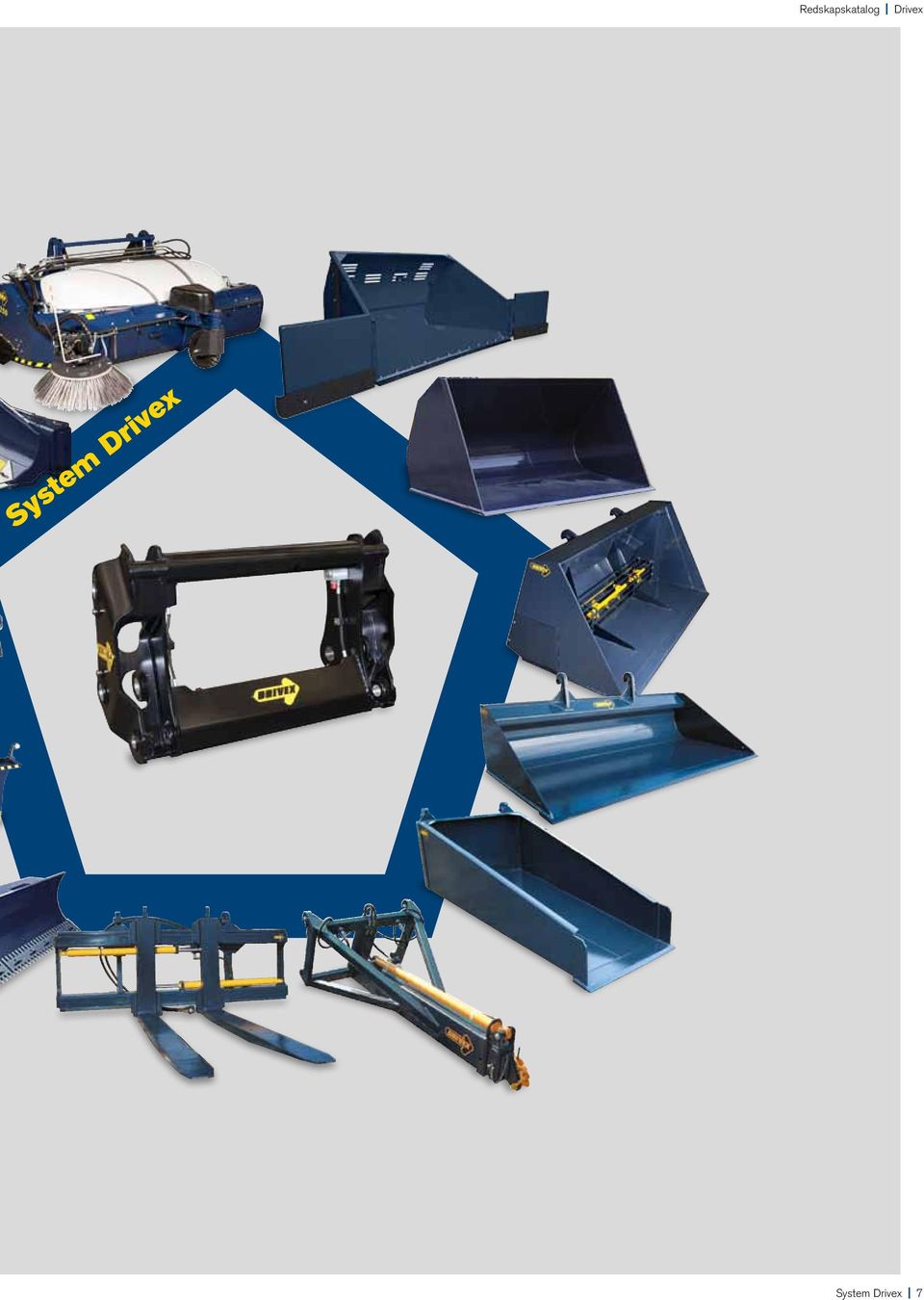

7 Redskapskatalog Drivex System Drivex System Drivex 7

8 Nya plogar röjer och kastar snön bättre Rätt utrustad för väghållning och snöröjning Under våren 2011 lanserades en ny och förbättrad version av de populära vikplogarna i VB-serien från Drivex. Det är de tre största vikplogarna i VB-serien från Drivex med en bredd från 3,2 till 4 meter som uppgraderats med koniska vingar som lyfter och kastar snön bättre, mer flexibla vingar, åttatumshjul som komplement till slitskon samt ett nytt och mer följsamt flytläge. Även den nya serien diagonalplogar har uppgraderats för maximalt plogresultat, bland annat den nya rundade ploglådan rullar och lyfter snön bättre. SE FILMEN PÅ engcon.com/sweden

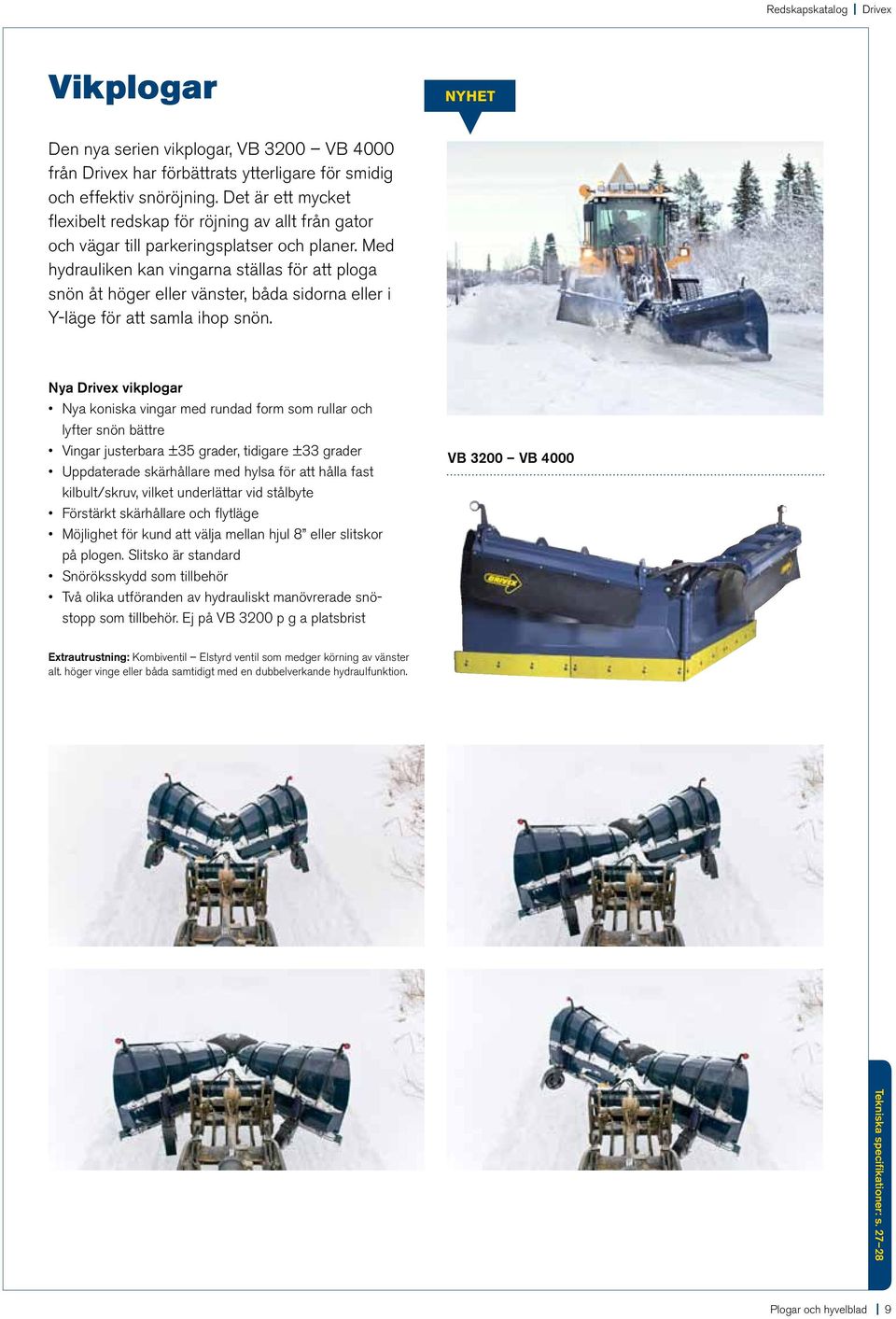

9 Redskapskatalog Drivex Vikplogar NYHET Den nya serien vikplogar, VB 3200 VB 4000 från Drivex har förbättrats ytterligare för smidig och effektiv snöröjning. Det är ett mycket flexibelt redskap för röjning av allt från gator och vägar till parkeringsplatser och planer. Med hydrauliken kan vingarna ställas för att ploga snön åt höger eller vänster, båda sidorna eller i Y-läge för att samla ihop snön. Nya Drivex vikplogar Nya koniska vingar med rundad form som rullar och lyfter snön bättre Vingar justerbara ±35 grader, tidigare ±33 grader Uppdaterade skärhållare med hylsa för att hålla fast kilbult/skruv, vilket underlättar vid stålbyte Förstärkt skärhållare och flytläge Möjlighet för kund att välja mellan hjul 8 eller slitskor på plogen. Slitsko är standard Snöröksskydd som tillbehör Två olika utföranden av hydrauliskt manövrerade snöstopp som tillbehör. Ej på VB 3200 p g a platsbrist VB 3200 VB 4000 Extrautrustning: Kombiventil Elstyrd ventil som medger körning av vänster alt. höger vinge eller båda samtidigt med en dubbelverkande hydraulfunktion. Tekniska specifikationer: s Plogar och hyvelblad 9

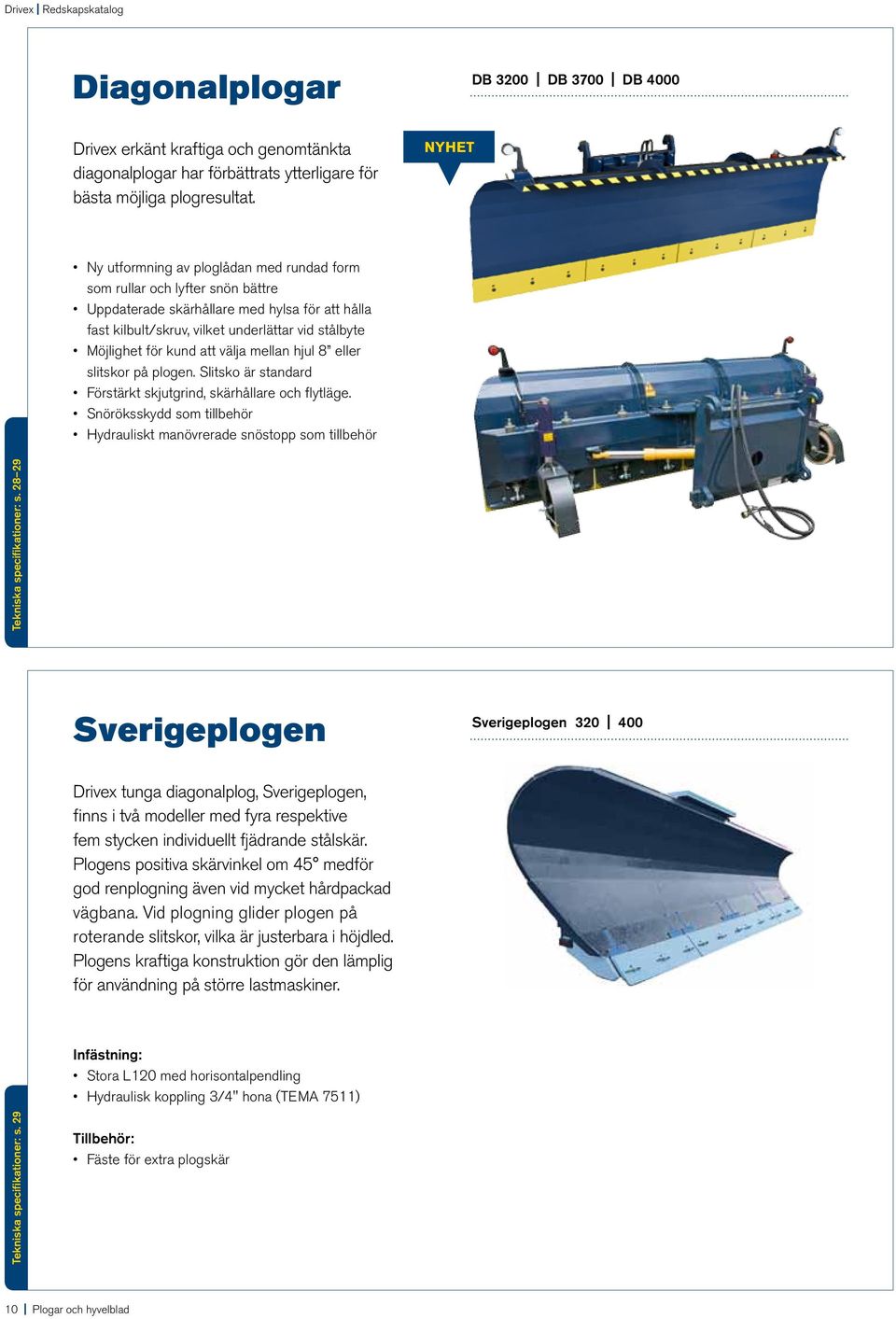

10 Drivex Redskapskatalog Diagonalplogar DB 3200 DB 3700 DB 4000 Drivex erkänt kraftiga och genomtänkta diagonalplogar har förbättrats ytterligare för bästa möjliga plogresultat. NYHET Ny utformning av ploglådan med rundad form som rullar och lyfter snön bättre Uppdaterade skärhållare med hylsa för att hålla fast kilbult/skruv, vilket underlättar vid stålbyte Möjlighet för kund att välja mellan hjul 8 eller slitskor på plogen. Slitsko är standard Förstärkt skjutgrind, skärhållare och flytläge. Snöröksskydd som tillbehör Hydrauliskt manövrerade snöstopp som tillbehör Tekniska specifikationer: s. 29 Tekniska specifikationer: s Sverigeplogen Drivex tunga diagonalplog, Sverigeplogen, finns i två modeller med fyra respektive fem stycken individuellt fjädrande stålskär. Plogens positiva skärvinkel om 45 medför god renplogning även vid mycket hårdpackad vägbana. Vid plogning glider plogen på roterande slitskor, vilka är justerbara i höjdled. Plogens kraftiga konstruktion gör den lämplig för användning på större lastmaskiner. Infästning: Stora L120 med horisontalpendling Hydraulisk koppling 3/4" hona (TEMA 7511) Tillbehör: Fäste för extra plogskär Sverigeplogen Plogar och hyvelblad

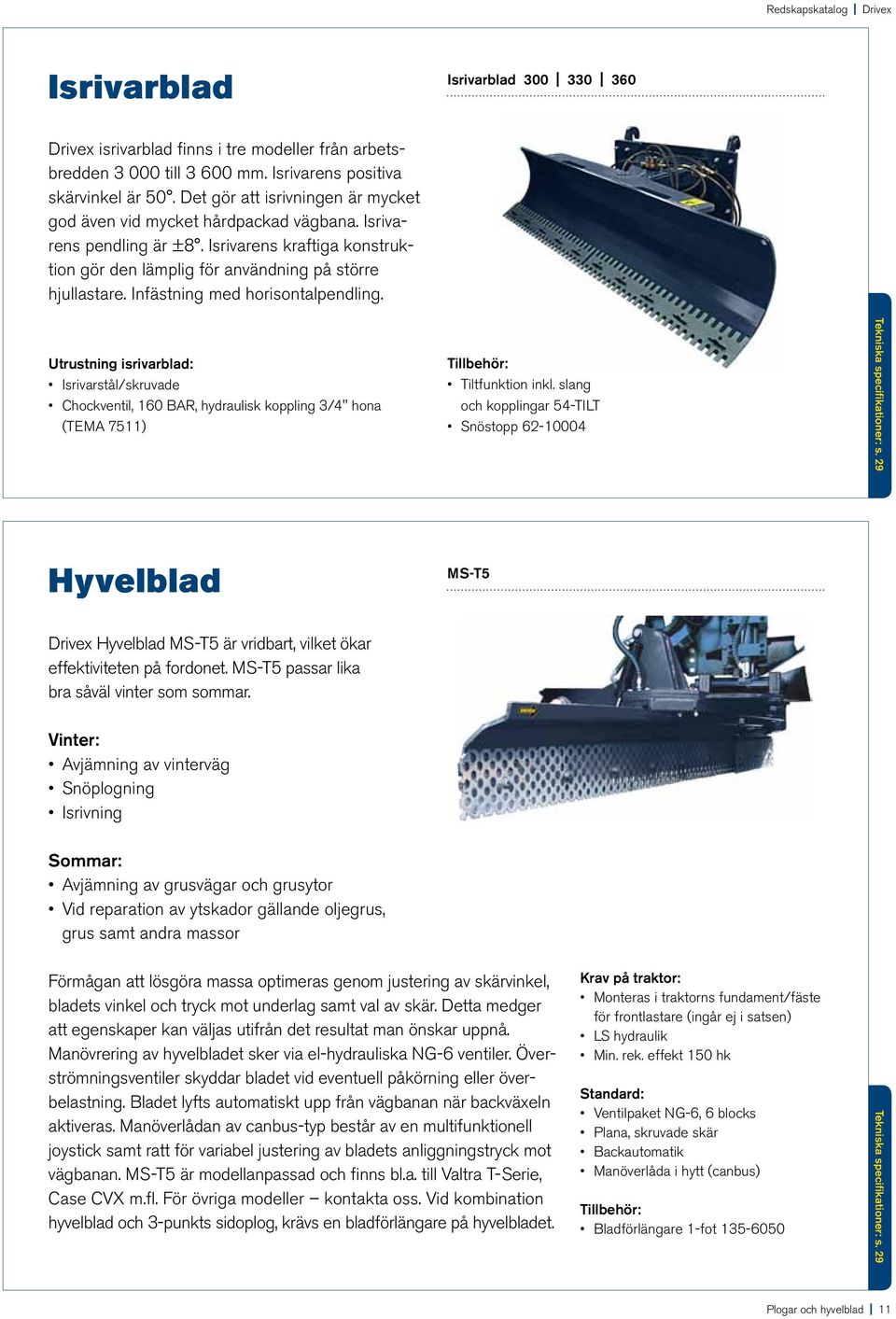

11 Redskapskatalog Drivex Isrivarblad Isrivarblad Drivex isrivarblad finns i tre modeller från arbetsbredden till mm. Isrivarens positiva skärvinkel är 50. Det gör att isrivningen är mycket god även vid mycket hårdpackad vägbana. Isrivarens pendling är ±8. Isrivarens kraftiga konstruktion gör den lämplig för användning på större hjullastare. Infästning med horisontalpendling. Utrustning isrivarblad: Isrivarstål/skruvade Chockventil, 160 BAR, hydraulisk koppling 3/4" hona (TEMA 7511) Tillbehör: Tiltfunktion inkl. slang och kopplingar 54-TILT Snöstopp Tekniska specifikationer: s. 29 Hyvelblad MS-T5 Drivex Hyvelblad MS-T5 är vridbart, vilket ökar effektiviteten på fordonet. MS-T5 passar lika bra såväl vinter som sommar. Vinter: Avjämning av vinterväg Snöplogning Isrivning Sommar: Avjämning av grusvägar och grusytor Vid reparation av ytskador gällande oljegrus, grus samt andra massor Förmågan att lösgöra massa optimeras genom justering av skärvinkel, bladets vinkel och tryck mot underlag samt val av skär. Detta medger att egenskaper kan väljas utifrån det resultat man önskar uppnå. Manövrering av hyvelbladet sker via el-hydrauliska NG-6 ventiler. Överströmningsventiler skyddar bladet vid eventuell påkörning eller överbelastning. Bladet lyfts automatiskt upp från vägbanan när backväxeln aktiveras. Manöverlådan av canbus-typ består av en multifunktionell joystick samt ratt för variabel justering av bladets anliggningstryck mot vägbanan. MS-T5 är modellanpassad och finns bl.a. till Valtra T-Serie, Case CVX m.fl. För övriga modeller kontakta oss. Vid kombination hyvelblad och 3-punkts sidoplog, krävs en bladförlängare på hyvelbladet. Krav på traktor: Monteras i traktorns fundament/fäste för frontlastare (ingår ej i satsen) LS hydraulik Min. rek. effekt 150 hk Standard: Ventilpaket NG-6, 6 blocks Plana, skruvade skär Backautomatik Manöverlåda i hytt (canbus) Tillbehör: Bladförlängare 1-fot Tekniska specifikationer: s. 29 Plogar och hyvelblad 11

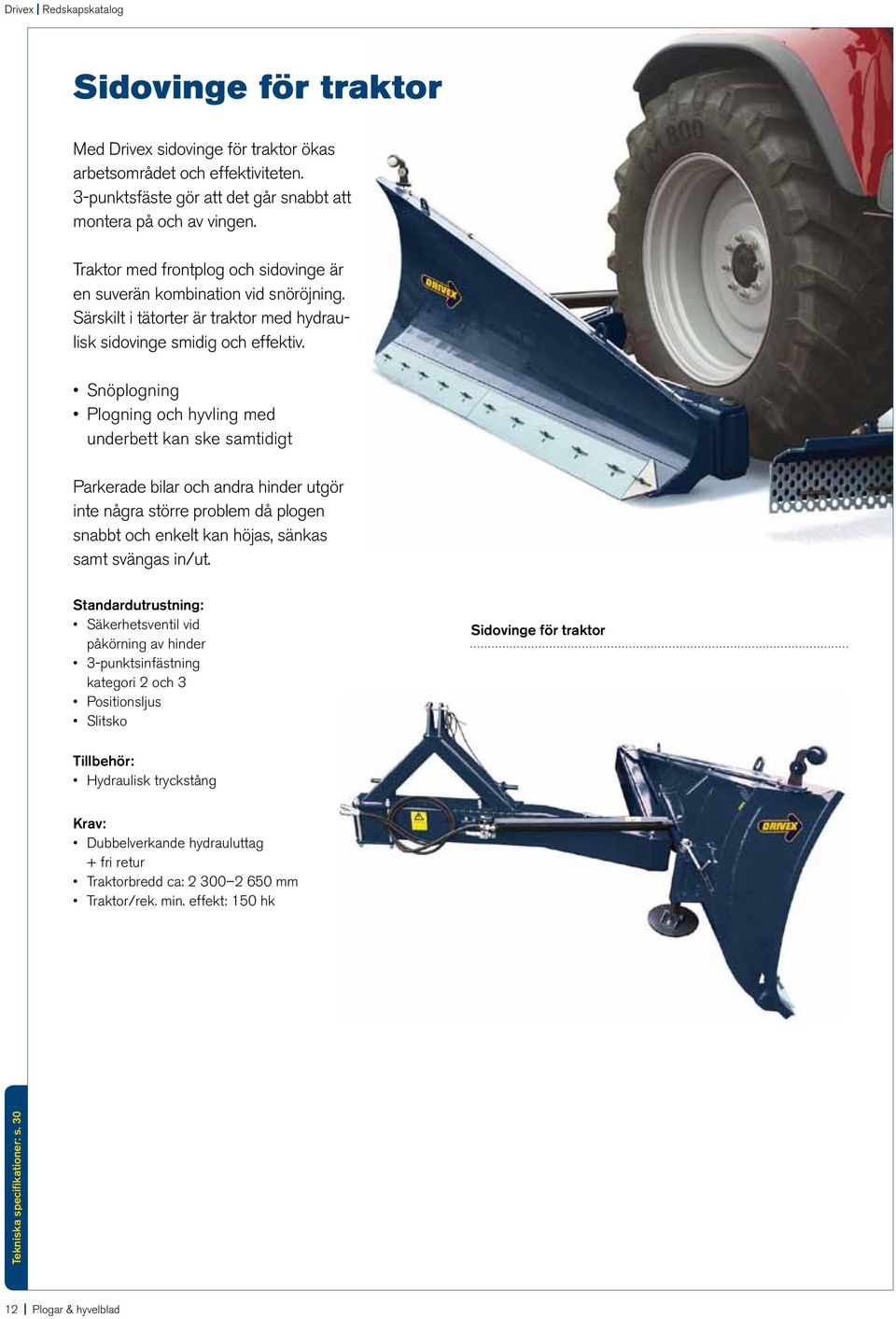

12 Drivex Redskapskatalog Sidovinge för traktor Med Drivex sidovinge för traktor ökas arbetsområdet och effektiviteten. 3-punktsfäste gör att det går snabbt att montera på och av vingen. Traktor med frontplog och sidovinge är en suverän kombination vid snöröjning. Särskilt i tätorter är traktor med hydraulisk sidovinge smidig och effektiv. Snöplogning Plogning och hyvling med underbett kan ske samtidigt Parkerade bilar och andra hinder utgör inte några större problem då plogen snabbt och enkelt kan höjas, sänkas samt svängas in/ut. Standardutrustning: Säkerhetsventil vid påkörning av hinder 3-punktsinfästning kategori 2 och 3 Positionsljus Slitsko Sidovinge för traktor Tillbehör: Hydraulisk tryckstång Krav: Dubbelverkande hydrauluttag + fri retur Traktorbredd ca: mm Traktor/rek. min. effekt: 150 hk Tekniska specifikationer: s Plogar & hyvelblad

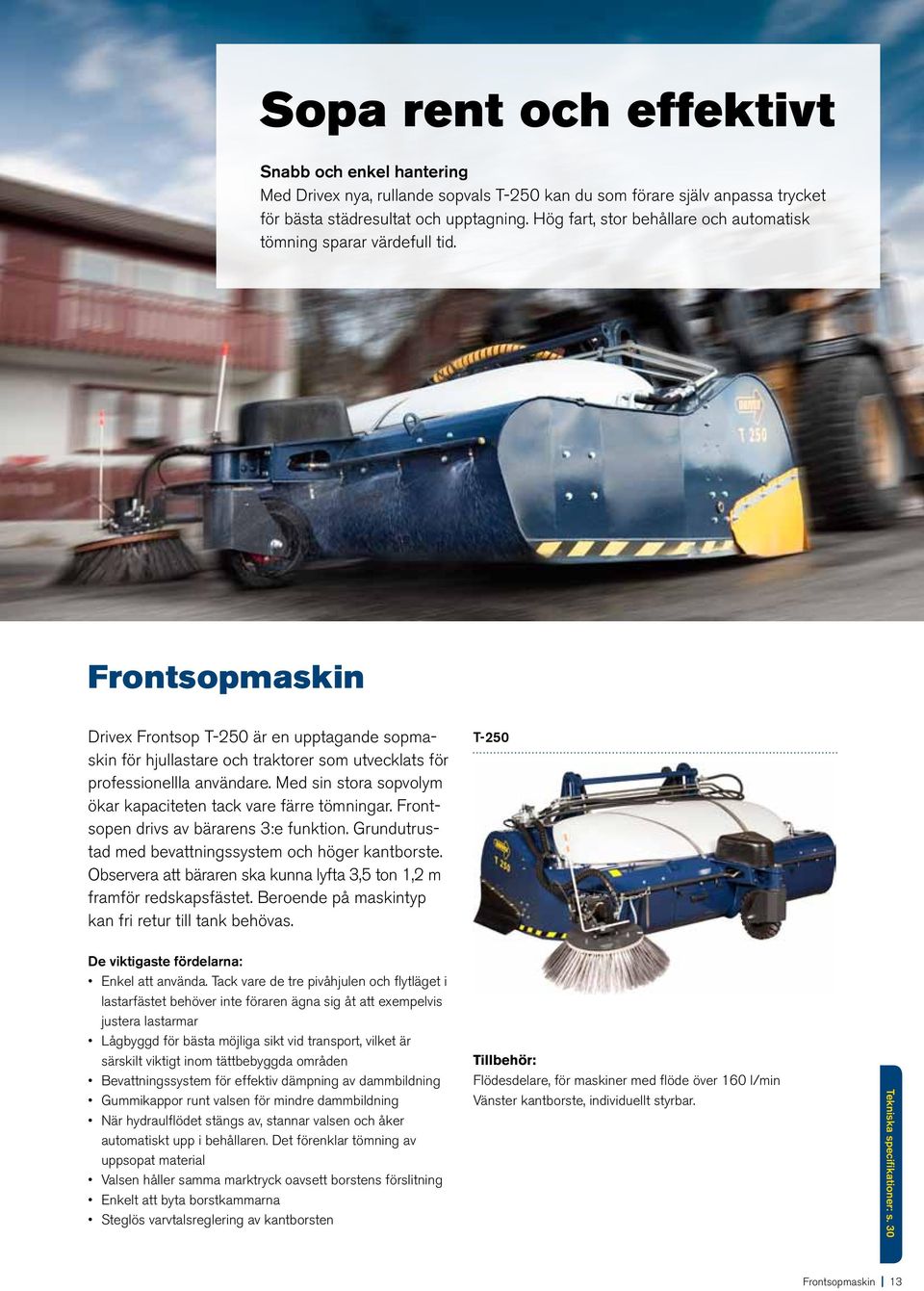

13 Sopa rent och effektivt Snabb och enkel hantering Med Drivex nya, rullande sopvals T-250 kan du som förare själv anpassa trycket för bästa städresultat och upptagning. Hög fart, stor behållare och automatisk tömning sparar värdefull tid. Frontsopmaskin Drivex Frontsop T-250 är en upptagande sopmaskin för hjullastare och traktorer som utvecklats för professionellla användare. Med sin stora sopvolym ökar kapaciteten tack vare färre tömningar. Frontsopen drivs av bärarens 3:e funktion. Grundutrustad med bevattningssystem och höger kantborste. Observera att bäraren ska kunna lyfta 3,5 ton 1,2 m framför redskapsfästet. Beroende på maskintyp kan fri retur till tank behövas. T-250 De viktigaste fördelarna: Enkel att använda. Tack vare de tre pivåhjulen och flytläget i lastarfästet behöver inte föraren ägna sig åt att exempelvis justera lastarmar Lågbyggd för bästa möjliga sikt vid transport, vilket är särskilt viktigt inom tättbebyggda områden Bevattningssystem för effektiv dämpning av dammbildning Gummikappor runt valsen för mindre dammbildning När hydraulflödet stängs av, stannar valsen och åker automatiskt upp i behållaren. Det förenklar tömning av uppsopat material Valsen håller samma marktryck oavsett borstens förslitning Enkelt att byta borstkammarna Steglös varvtalsreglering av kantborsten Tillbehör: Flödesdelare, för maskiner med flöde över 160 l/min Vänster kantborste, individuellt styrbar. Tekniska specifikationer: s. 30 Frontsopmaskin 13

14 En förlängd arm med fingertoppskänsla Välj mekaniska eller hydrauliska Drivex mekaniska och hydrauliska kranarmar och gaffelhållare blir din förlängda arm som med precision utför de flesta uppgifter inom materialhantering. Vi använder höghållfast stål med specialprofil för att bygga armar med optimal säkerhet, tillförlitlighet och lastförmåga. Gaffelställ finns i ett stort antal varianter och fästena anpassas på beställning för att passa din maskin. NYHET

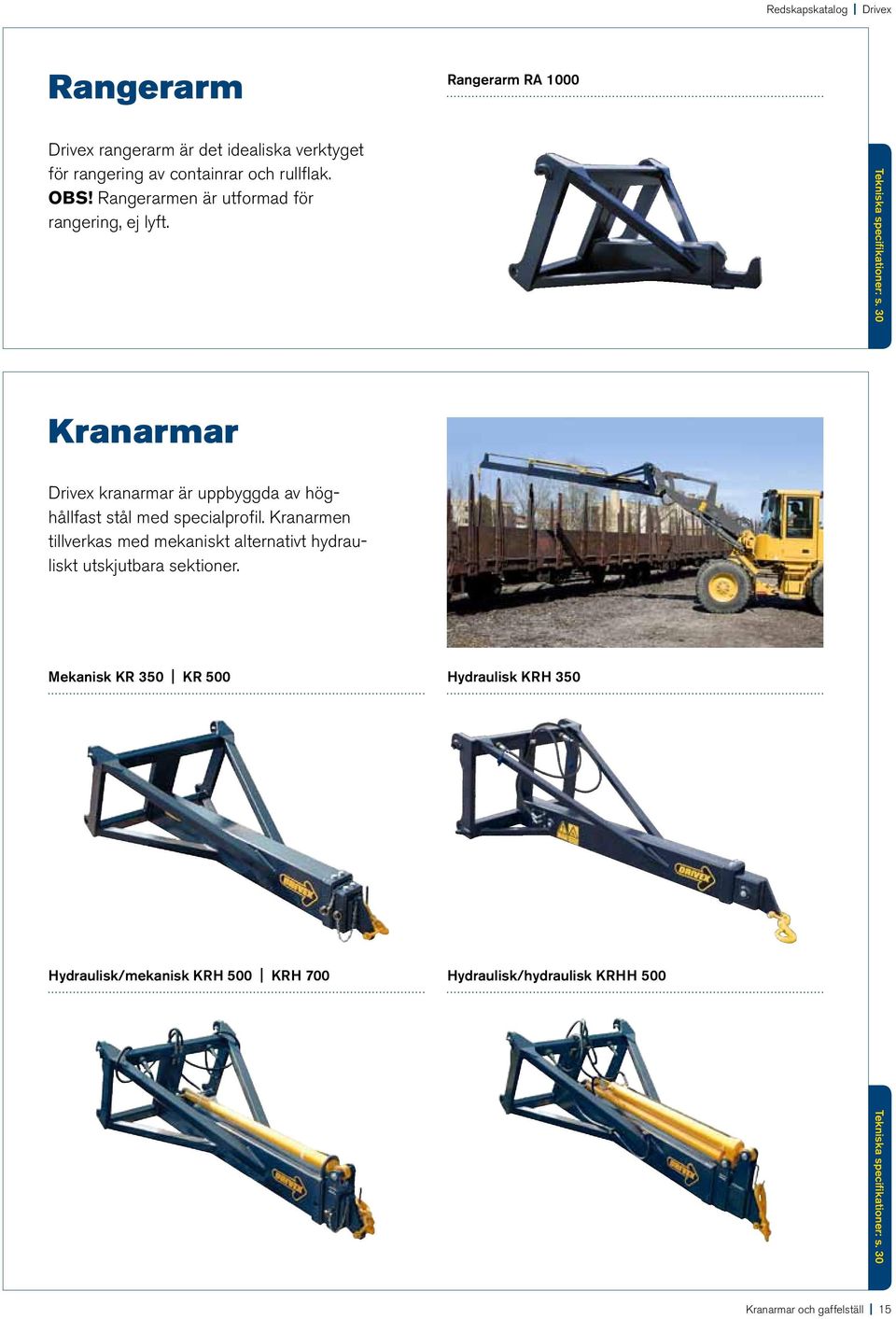

15 Redskapskatalog Drivex Rangerarm Rangerarm RA 1000 Drivex rangerarm är det idealiska verktyget för rangering av containrar och rullflak. OBS! Rangerarmen är utformad för rangering, ej lyft. Tekniska specifikationer: s. 30 Kranarmar Drivex kranarmar är uppbyggda av höghållfast stål med special profil. Kranarmen tillverkas med mekaniskt alternativt hydrauliskt utskjutbara sektioner. Mekanisk KR 350 KR 500 Hydraulisk KRH 350 Hydraulisk/mekanisk KRH 500 KRH 700 Hydraulisk/hydraulisk KRHH 500 Tekniska specifikationer: s. 30 Kranarmar och gaffelställ 15

16 Drivex Redskapskatalog Gaffelställ Hydrauliska GHH 1200 GHH 1500 Drivex hydrauliska gaffelställ/pallgafflar gör det enkelt att justera gafflarnas position för varje lyftbehov. Drivex gaffelställ/pallgafflar med inbyggd cylinder har en mycket bra genomsikt samtidigt som hydraulcylindrarna är väl skyddade. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. Kan utrustas med både hydraulisk och elektrisk sideshift samt rullsats för smidigare sideshift med last på gafflarna. NYHET Tillbehör: Gafflar för bättre genomsikt Tillbehör: Rullsats GHH 1200 GHH 2200 GHH 2500 GHH 1500 GHH 2000 med inbyggd cylinder Tillbehör: Förlängningsgafflar Tekniska specifikationer: s Kranarmar och gaffelställ

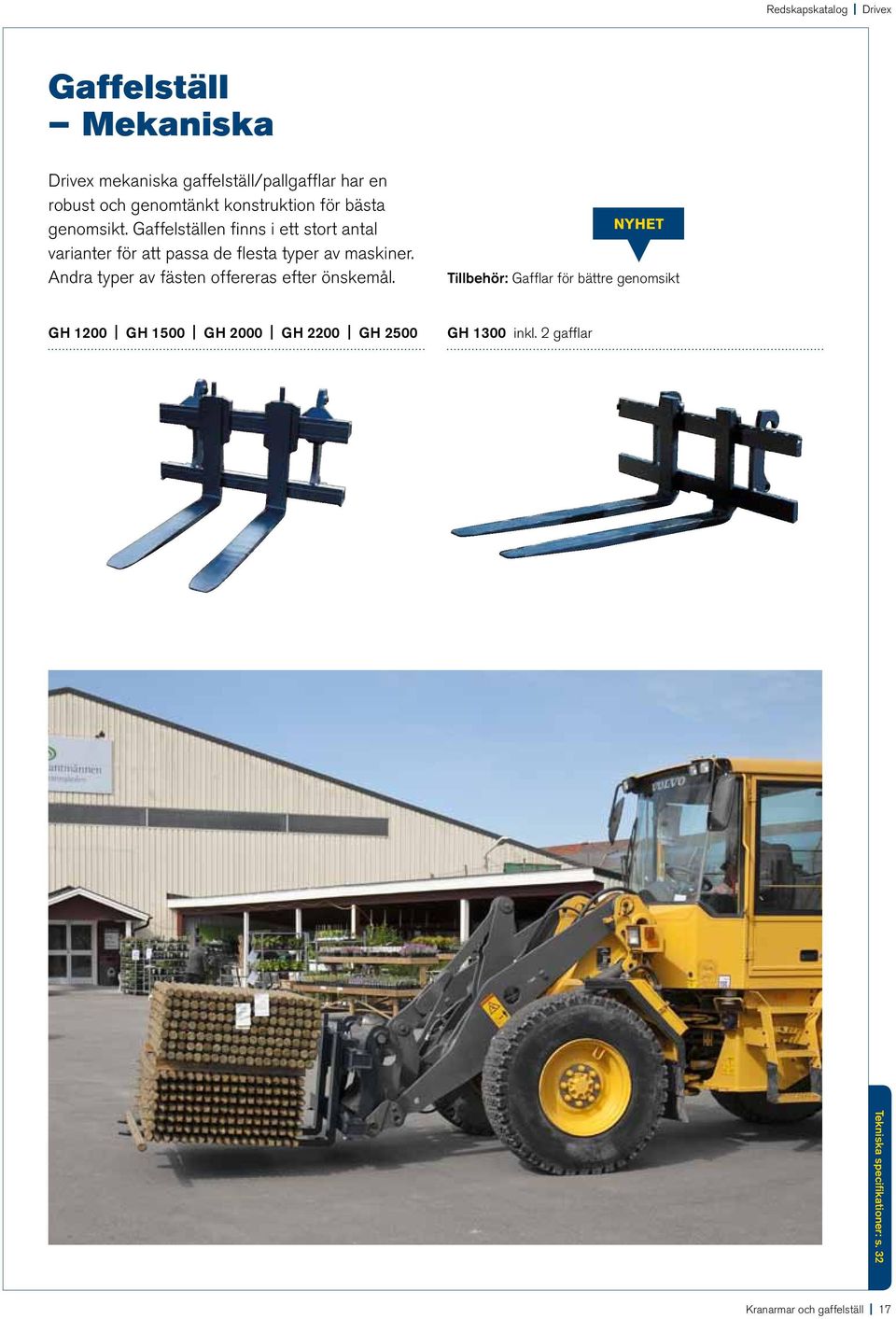

17 Redskapskatalog Drivex Gaffelställ Mekaniska Drivex mekaniska gaffelställ/pallgafflar har en robust och genomtänkt kon struktion för bästa genom sikt. Gaffelställen finns i ett stort antal varianter för att passa de flesta typer av maskiner. Andra typer av fästen offereras efter önskemål. NYHET Tillbehör: Gafflar för bättre genomsikt GH 1200 GH 1500 GH 2000 GH 2200 GH 2500 GH 1300 inkl. 2 gafflar Tekniska specifikationer: s. 32 Kranarmar och gaffelställ 17

18 Skopor som tål tuffa tag Planeringsskopor med HARDOX slitplåt Oavsett om det är en avancerad hydraulisk klaff- eller sandspridarskopa, en lättfylld lättmaterialskopa eller en slitstark grus- eller planeringsskopa du är ute efter, så har Drivex en lösning för dig.

19 Redskapskatalog Drivex Klaffskopor KS 2000 KS 2600 KS 2750 KS 3000 KS 3500 Drivex klaffskopa är en snöskopa för såväl stora ytor, som trånga utrymmen. Klaffarna har ställbara chockventiler. Ackumulatortankar, en för varje cylinder, löser snabbt ut vid påkörning av brunnar, kantstenar m.m. Vertikalt fjädrande klaffar för optimal följsamhet. Gummistopp för ljudlös infällning av klaffarna. Skopan tillverkas i höghållfast stål för att säkerställa en lång livslängd. Extra siktskåror på skopan för maximal överblick av skopskäret. Hydraulisk koppling 3/4" hona (TEMA 7511). Tillbehör: mm klaffar SE FILMEN PÅ engcon.com/sweden Tekniska specifikationer: s. 32 Skopor 19

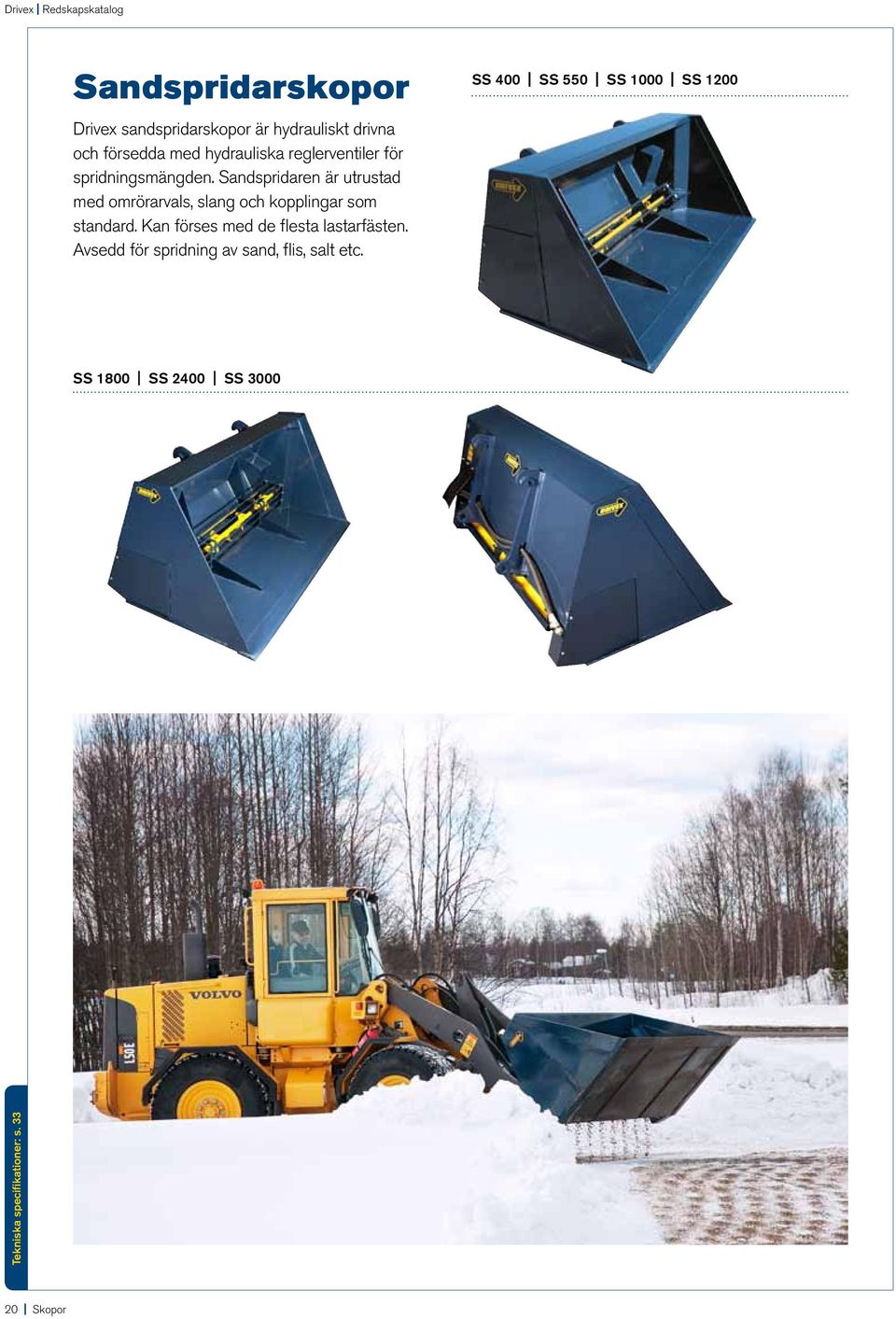

20 Drivex Redskapskatalog Sandspridarskopor Drivex sandspridarskopor är hydrauliskt drivna och försedda med hydrauliska reglerventiler för spridningsmängden. Sandspridaren är utrustad med omrörarvals, slang och kopplingar som standard. Kan förses med de flesta lastarfästen. Avsedd för spridning av sand, flis, salt etc. SS 400 SS 550 SS 1000 SS 1200 SS 1800 SS 2400 SS 3000 Tekniska specifikationer: s Skopor

21 Redskapskatalog Drivex Återfyllnadsskopor Drivex återfyllnads skopor finns med olika koning samt helt rak. ÅF 600 Konad ÅF 800 Konad ÅF 1200 Konad ÅF 1400 Rak Tekniska specifikationer: s. 33 Planeringsskopor Drivex planeringsskopor har lång botten, så att du kan se skärstålet vid planering och finjustering. Skopan har skarp bakkant för bästa resultat vid planeringsarbeten. Kan förses med förhöjningsdel för extra stor volym vid lastning av t.ex. snö, flis, sopor och dylikt. Våra modeller har nu förstärkts ytterligare med Hardox 450 i bottenplåten för ökad livslängd. Modellerna PS 250 PS 290 har förbättrats ytterligare med: PS 150 HD PS 290 HD NYHET Styvare konstruktion 100 mm större djup Gavelförstärkning längs hela sidan Kraftigare skärstål PS 150 HD PS 290 HD med förhöjningsdel Planeringsskopan har lång botten vilket ger föraren bra sikt och full kontroll över arbetet. Tekniska specifikationer: s. 34 Skopor 21

22 Drivex Redskapskatalog Lättmaterialskopor Drivex lättmaterial skopor har en genomtänkt upp byggnad för så bra bär- och tömningsvinkel som möjligt. Skoporna är försedda med 500 Brinell skärstål, kraftigt ribbat siktgaller, längsgående slitstål som förstärker botten. Extra djup för att lätt gå in i materialet. Andra fästen offereras efter önskemål Specialskopor tillverkas efter kundens önskemål begär offert LM 2000 L LM 5000 L är förberedda för sparskär LM 1800 L LM 5000 L Tekniska specifikationer: s. 35 Tekniska specifikationer: s. 35 Grusskopor Drivex grusskopor har en kraftig uppbyggnad anpassad för transporter av grus, matjord och stenmaterial. Skoporna är konstruerade för bästa möjliga bär- och tipp vinkel och är försedda med 500 Brinell skärstål. Skop botten är förstärkt med längsgående slitstål. Grusskoporna är förberedda för sparskär. GS 1500 L GS 2000 L GS 2800 L 22 Skopor

23 Byt arbetsuppgift sekundsnabbt Nytt hydrauliskt redskapsfäste Så mycket enklare och mer lönsamt det skulle vara om man kunde byta redskap och uppdrag på några sekunder. Nu är det möjligt! Vårt egenutvecklade hydrauliska snabbfäste för System Drivex lanserades under 2010 efter noggranna och hårda tester. Hydrauliskt redskapsfäste Drivex hydrauliska redskapsfäste för hjullastare är konstruerat för optimal genomsikt för att underlätta koppling av redskap och gaffelhantering. Redskapsfästet kan anpassas till de flesta hjullastare på marknaden. Hydrauliska redskapsfästen Redskapsfästen 23

24 SE FILMEN PÅ engcon.com/sweden Snölastare från Mählers När det gäller att snabbt forsla bort stora mängder snö, är Mählers snölastare för hjullastare oöverträffad. På mindre än en minut fyller den ett lastbilsflak på cirka 25 kubikmeter. Med 25 lass om dagen kan varje bil forsla bort mer än 600 kubikmeter snö från gator och torg.

25 Redskapskatalog Drivex Snölastare Hjullastare LSV 275 har en robust konstruktion som bygger på Arbrå/Mählers-slungans populära och tillförlitliga konstruktion. Den är uppbyggd med en egen drivmotor och transmission med centrifugalkoppling. Säkerheten är hög med individuella brytbultar på de snedställda vingarna. Lastarmen är hydrauliskt fällbar för att underlätta transportkörning samt försedd med strålkastare. Motorn uppfyller de senaste miljökraven i Steg 3B och är god känd för användning efter Koppling: Ny typ av koppling från Transfluid Hydrauliskt styrd Full kraft vid låga varv Möjliggör ökad säkerhet vid motorunderhåll Fördelar snölastare: Säkerhet: Föraren kan rikta all sin uppmärksamhet framåt och slipper därmed att backa, något som kan innebära risker framför allt i stadsmiljö Kapacitet: Fyller ett lastbilsflak om ca 25 m 3 på mindre än en minut Effektivitet: Förutom verkningsgraden har snölastare fördelen med att den slår sönder snön och packar den på ett helt annat sätt än vid traditionell skoplastning med högre packningsgrad och förre lass som följd Kraft: Klarar utan problem hårt pressad snö och is Konstruktion: Bygger på den välkända Arbrå/Mählersslungans robusta konstruktion Snölastare Tekniska specifikationer: s. 35 Snölastare 25

26 Drivex Redskapskatalog Tillbehör Fästkrokar Typ Fäste Dimension mm Fästkrok L Stora L Lilla L Trima 30 ZL c/c 310, L30, Atlas ZL c/c ZL c/c 465, L20 30 Ahlman Kramer Adapters med spaklås Typ Maskin Redskap Lås Adapter Lilla L120 Stora L120 Spaklås Stora L120 Lilla L120 Spaklås L150 Stora L120 Spaklås B-20 Stora L120 Spaklås Trepunkt Trima Spaklås S-60 Stora L120 Spaklås ZL-L30 Trima Spaklås S-45 Trima Spaklås S-50 Trima Spaklås Trima Stora L120 Spaklås ZL-L30 Stora L120 Spaklås Euro Trima Spaklås Skopstål Typ Dimension B x H x D mm Skopstål x 20 x x 25 x x 30 x x 35 x Tillbehör

27 Redskapskatalog Drivex Specifikationer Vikplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 200 Trima Hydraulisk 2 slitsulor 400 L20-L Hydraulisk 2 slitsulor 400 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 240 Trima Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 Ahlman Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 3P Hydraulisk 2 slitsulor 440 L120 3P Hydraulisk 2 slitsulor 440 Atlas Hydraulisk 2 slitsulor 440 JCB 2CX Hydraulisk 2 slitsulor 440 L Hydraulisk 2 slitsulor 440 L35-45 TPZ Hydraulisk 2 slitsulor 440 Atlas AR Hydraulisk 2 slitsulor 440 Euro Hydraulisk 2 slitsulor 440 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 280 Trima Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 Ahlman Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 3P Hydraulisk 2 slitsulor 470 L120 3P Hydraulisk 2 slitsulor 470 Atlas Hydraulisk 2 slitsulor 470 JCB 2CX Hydraulisk 2 slitsulor 470 L Hydraulisk 2 slitsulor 470 L35-45 TPZ Hydraulisk 2 slitsulor 470 Atlas AR Hydraulisk 2 slitsulor 470 Euro Hydraulisk 2 slitsulor 470 Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 3200 L Hydraulisk 2 slitsulor/hjul P L120 Kombi Hydraulisk 2 slitsulor/hjul L Hydraulisk 2 slitsulor/hjul P Hydraulisk 2 slitsulor/hjul Specifikationer 27

28 Drivex Redskapskatalog Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 3700 L Hydraulisk 2 slitsulor/hjul P L120 Kombi Hydraulisk 2 slitsulor/hjul L Hydraulisk 2 slitsulor/hjul P Hydraulisk 2 slitsulor/hjul Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg VB 4000 L Hydraulisk 2 slitsulor/hjul P L120 Kombi Hydraulisk 2 slitsulor/hjul L Hydraulisk 2 slitsulor/hjul P Hydraulisk 2 slitsulor/hjul Tillbehör Typ Elsystem Anm Kombiventil 12 V * Kombiventil 24 V * Kombiventil, inkl. kabelsats 12 V Vred Kombiventil, inkl. kabelsats 24 V Vred Kombiventil, inkl. kabelsats 12 V Pedal Kombiventil, inkl. kabelsats 24 V Pedal Kabelsats Vikplogar Vred Kabelsats Vikplogar Pedal Belysningssats 12 V Diodtyp, ingår i plog Belysningssats 24 V Diodtyp, ingår i plog Belysningsarmatur gummi 12 V Vit/Röd, inkl. diodlampor Belysningsarmatur gummi 24 V Vit/Röd, inkl. diodlampor Glas Vit Glas Röd Diodlampa 12 V Diodlampa 24 V Reflexflaska Snöstopp* Snöröksskydd Slitsulor Hjulställ * Passar ej VB 3200 Diagonalplogar Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 3200 L Hydraulisk 2 slitsulor/hjul 980 3P L120 Kombi Hydraulisk 2 slitsulor/hjul 980 L Hydraulisk 2 slitsulor/hjul 980 3P Hydraulisk 2 slitsulor/hjul Specifikationer

29 Redskapskatalog Drivex Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 3700 L Hydraulisk 2 slitsulor * P L120 Kombi Hydraulisk 2 slitsulor * L Hydraulisk 2 slitsulor * P Hydraulisk 2 slitsulor * Typ Fäste Bredd max Bredd min Höjd Svängning Medar Flytläge Vikt mm mm mm kg DB 4000 L Hydraulisk 2 slitsulor * P L120 Kombi Hydraulisk 2 slitsulor * L Hydraulisk 2 slitsulor * P Hydraulisk 2 slitsulor * Tillbehör Typ Snöstopp Snöröksskydd Dubbla stlitstål Hjulställ Sverigeplogen Isrivarblad Typ Bredd max Bredd min Höjd med slitstål Vridning Slitstål Vikt mm mm mm Antal kg Hyvelblad Typ Bredd max Bredd min Sidoförskjutningsram Höjd med slitstål Höjd med slitstål Vridning Slitstål Vikt mm mm / Höger Vänster Antal kg Typ Bredd max Bredd min Skärförlängning, höger Skärförlängning, vänster Vrid. höger Vrid. vänster Lutningsregler Skärvinkelsreglering Totalvikt inkl hydraulstyrning mm mm mm mm kg MS-T ± Specifikationer 29

30 Drivex Redskapskatalog Sidovinge för traktorer och lätta hjullastare Typ Max bredd Max lyfthöjd Max plogningsbredd från hjulets yttersida Min bredd i infällt läge från hjulets yttersida Totalvikt kg mm mm mm mm Plog SP10 3P Frontsopmaskin Typ Bredd max Höjd max Vattentank volym Redskapsfäste Arbetsbredd Sopvalsdiameter Sopbehållare volym Sopbehållare effektiv volym Vikt tom Vikt full vattentank full sopbehållare Hydraulflöde Oljeflöde rekomm. mm mm liter liter liter kg kg l/min l/min T-250 L Rangerarm Typ Fäste Totallängd Vikt mm kg RA 1000 L Kranarmar Typ Fäste Utförande Totallängd Min längd Max last Vikt Utskjut Lyftkrok mm mm kg kg KR 350 L120 Mek del BKL 10 KR 350 Atlas 65 Mek del BKL 10 KR 350 Trima Mek del BKL 10 KR 350 Euro Mek del BKL 10 KR 350 L-20 Mek del BKL 10 KR 350 L-30 Mek del BKL 10 KR 350 Kramer Mek del BKL 10 KR 350 Ahlman Mek del BKL 10 KR 500 L120 Mek del BKL 13 KRH 350 L120 Hydr del BKL 10 KRH 350 Atlas 65 Hydr del BKL 10 KRH 350 Trima Hydr del BKL 10 KRH 350 Euro Hydr del BKL 10 KRH 350 L Hydr del BKL 10 KRH 350 L-30 Hydr del BKL 10 KRH 500 L120 Hydr/mek del BKL 13 KRHH 500 L120 Hydr del BKL 13 KRH 700 L120 Hydr/mek del BKL Specifikationer

31 Redskapskatalog Drivex Gaffelställ Hydrauliska Hydrauliska gaffelhållare Typ Fäste Bredd Vikt mm kg GHH 1200 L GHH 1500 * Trima GHH 1500 * L GHH 1500 * L GHH 1500 * Atlas GHH 1500 * Euro GHH 1500 L GHH 2000 L GHH 2000 L GHH 2200 L GHH 2200 L GHH 2500 L GHH 2500 L GHH 2200 L T * Max last 4,7 T TP500 oberoende av gaffelstorlek Hydrauliska gafflar B x T x L TP 500 Vikt kg 100 x 40 x ,9 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 B x T x L TP 600 Vikt kg 200 x 80 x ,4 T x 80 x ,4 T 375 Hydrauliska gaffelhållare med inbyggd cylinder Typ Fäste Bredd Vikt mm kg GHH 1500 INB L GHH 2000 INB L Extrautrustning Typ Sideshiftfunktion hydr Sideshiftfunktion El 12 V Sideshiftfunktion El 24 V Rullsats Hydrauliska gafflar med inbyggd cylinder B x T x L TP 500 Vikt kg 125 x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Förlängningsgafflar B x T x L TP 600 Vikt kg 100 x 40 x ,5 T x 50 x ,0 T x 60 x ,0 T 120 Specifikationer 31

32 Drivex Redskapskatalog Gaffelställ Mekaniska Mekaniska gaffelhållare Typ Fäste Bredd Vikt mm kg GH 1500 * Trima GH 1500 * L GH 1500 * Atlas GH 1200 L GH 1500 L GH 1500 Lilla L GH 1500 L GH 2000 L GH 2000 L GH 2200 L GH 2200 L GH 2500 L GH 2500 L * Max last 4,7 T TP500 oberoende av gaffelstorlek Mekaniska gafflar B x T x L TP 500 Vikt kg 100 x 40 x FEM 2,9 T x 45 x ,7 T x 50 x ,7 T x 50 x ,7 T x 50 x ,9 T x 50 x ,9 T x 50 x ,9 T x 60 x ,9 T x 60 x ,9 T x 60 x ,9 T 200 Mekaniska gaffelställ (Gaffelhållare inkl. 2 st gafflar) Typ Fäste Bredd Gaffel Vikt TP 500 mm mm kg GH 1300 Trima x 40 x ,9 T GH 1300 L x 40 x ,9 T GH 1300 L x 40 x ,9 T Klaffskopor Typ Fäste Skopbredd Klaffbredd Total bredd Höjd Djup Volym Vikt mm mm mm mm mm m 3 kg KS 2000 Trima KS 2600 Stora L KS 2750 Stora L KS 3000 Stora L KS 3500 Stora L Tillbehör Typ mm klaffar 32 Specifikationer

33 Redskapskatalog Drivex Sandspridarskopor Typ Fäste Skärvidd Vikt Spridningsbredd Hydraulmotor Oljeflöde motor max mm kg mm l/min SS 400 Trima c/c 210 SS 400 L c/c 210 SS 400 Euro c/c 210 SS 550 Trima c/c 210 SS 550 L c/c 210 SS 1000 Trima c/c 210 SS 1000 L c/c 210 SS 1000 L c/c 210 SS 1000 L c/c 210 SS 1000 Atlas c/c 210 SS 1000 Kramer c/c 210 SS 1000 Ahlman c/c 210 SS 1200 L c/c 210 SS 1200 L35-45 TPZ c/c 210 SS 1200 L c/c 210 SS 1200 Kramer c/c 210 SS 1200 Trima c/c 210 SS 1200 Atlas c/c 210 SS 1200 Atlas c/c 210 SS 1800 L c/c 210 SS 2400 L c/c 210 SS 3000 L c/c 210 SS 3000 L c/c 210 Återfyllnadsskopor Typ Fäste Bredd Höjd Längd Vikt mm mm mm kg ÅF 1200 Konad L / / ÅF 1400 Rak L / ÅF 800 Konad L / / ÅF 800 Konad L / / ÅF 800 Konad L / / ÅF 800 Konad Trima 1 200/ / ÅF 800 Konad Atlas / / ÅF 800 Konad Ahlman / / ÅF 800 Konad Kramer / / ÅF 800 Konad Euro 1 200/ / ÅF 600 Konad Trima 800/ / ÅF 600 Konad L20 800/ / Specifikationer 33

34 Drivex Redskapskatalog Planeringsskopor Typ Fäste Bredd Djup Höjd Vikt Skärstål Förhöjning mm mm mm kg mm m 3 PS 150 Atlas x 20 0,8 PS 150 Trima x 20 0,8 PS 150 Euro x 20 0,8 PS 185 Trima (SMS) x 20 1,5 PS 185 Euro x 20 1,5 PS 185 Atlas x 20 1,5 PS 185 Atlas AR x 20 1,5 PS 185 Ahlman AS x 20 1,5 PS 185 Kramer x 20 1,5 PS 185 L x 20 1,5 PS 185 L x 20 1,5 PS 185 JCB 2CX x 20 1,5 PS 185 JCB x 20 1,5 PS 185 L x 20 1,5 PS 202 Trima (SMS) x 20 1,8 PS 202 Euro x 20 1,8 PS 202 Atlas x 20 1,8 PS 202 Ahlman x 20 1,8 PS 202 Kramer x 20 1,8 PS 202 L x 20 1,8 PS 202 L x 20 1,8 PS 202 L35-45 TPZ x 20 1,8 PS 202 L x 20 1,8 PS 220 Trima (SMS) x 20 1,8 PS 220 Atlas x 20 1,8 PS 220 L x 20 1,8 PS 220 L x 20 1,8 PS 220 L x 25 2,5 PS 220 L35-45 TPZ x 25 2,5 PS 220 L x 25 2,5 PS 220 Trima (SMS) x 25 2,5 PS 220 Atlas x 25 2,5 PS 220 Kramer x 25 2,5 PS 220 Ahlman x 25 2,5 PS 220 WB x 25 2,5 PS 235 L x 25 2,8 PS 235 Trima (SMS) x 25 2,8 PS 235 Euro x 25 2,8 PS 235 Atlas x 25 2,8 PS 235 WA x 25 2,8 PS 250 L x 30 3,0 PS 250 Atlas x 30 3,0 PS 260 L x 25 3,2 PS 270 L x 25 3,5 PS 290 L x 30 4,0 34 Specifikationer

35 Redskapskatalog Drivex Lättmaterialskopor Typ Fäste Volym Bredd Djup Höjd Vikt Skärstål liter mm mm mm kg mm LM 1800 L Trima (SMS) x 20 LM 1800 L Atlas x 20 LM 1800 L Kramer x 20 LM 1800 L L x 20 LM 1800 L L x 20 LM 2000 L L x 20 LM 2000 L Trima x 20 LM 2000 L Atlas x 20 LM 2000 L L x 20 LM 3000 L L x 25 LM 3000 L Atlas x 25 LM 3000 L L35-45 TPZ x 25 LM 4000 L BM x 25 LM 5000 L L x 30 Grusskopor Typ Fäste Volym Bredd Djup Höjd Vikt Skärstål SAE mm mm mm kg mm GS 1500 L L x 25 GS 2000 L L x 25 GS 2800 L L x 35 Snölastare Mählers Snölastare LSV 275 Arbetsbredd mm Fri höjd under lastarm mm Rotordiameter: mm 800 Kapacitet (beroende av snö) m³/min Elsystem V 24 Totalvikt kg Motor* Mercedes OM 924 LA Effekt vid 2200 rpm kw 115 * Uppfyller de senaste miljökraven, Steg 3B och därmed godkänd för användning efter Specifikationer 35

36 System Drivex Byt entreprenad på 10 sekunder Vill du förenkla ditt arbete och byta uppdrag sekundsnabbt? Då ska du hålla utkik efter vårt hydrauliska redskapsfäste, som lanserades under Tack vare System Drivex kompletta program av skopor, plogar och redskap för materialhantering kan du hitta nya affärsmöjligheter för din hjullastare eller traktorgrävare året runt. Vår nya upptagande frontsop är ett bra exempel. Med stor volym och enkel tömning ökar den och övriga redskap din kapacitet och lönsamhet säsong efter säsong. Redskapssystem för ÖKAD lönsamhet engcon Sweden AB Transportgatan 5, Strömsund Tel Fax E-post 1105SV 3000
