1 Borgholm Energi Samrådsunderlag för vattenuttag i Strömmen Författare: Anna Albertsson Beställare: Borgholm Energi AB Granskning: Daniel Glatz Projektnummer Structor Miljö Öst AB Kalmar

2 Structor Miljö Öst Postgatan 2,39233 Kalmar Tel vxl: Structor Miljö Öst Teknikringen 1E, Linköping Tel vxl:

3 Innehåll Inledning Bakgrund och syfte... 3 Övra Bägby Uttagspunkten Övra Bägby Avrinningsområde... 3 Beräknade flöden Opåverkade flöden, våtår, medianår och torrår Uppmätta opåverkade flöden, Strömmen Beräknad frekvens på flöden i Strömmen Bedömda möjliga uttagsmängder Flödespåverkan nedströms... 6 Överföringsledning, förslag Principskiss, vattenuttag... 8 Vattenanalyser... 9 Förutsedd miljöpåverkan... 9 Slutord Referenser Bilagor (20)

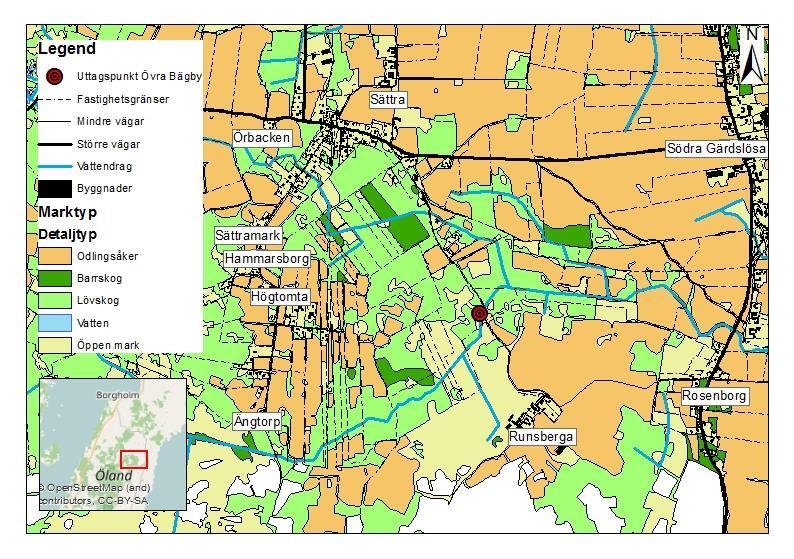

4 Figurförteckning Figur 1. Uttagspunkt Övra Bägby, Strömmen Figur 2. Avrinningsområde, uttagspunkt övra Bägby Figur 3. Statistisk bearbetning av månadsflöden i Strömmen mellan Figur 4. Andel av tid som ett visst flöde förekommit vid mätpunkt Nedra Bägby, Strömmen, mellan Figur 5. Flöden i strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby... 7 Figur 6. Föreslagen ledningsdragning mellan uttagspunkt Övra Bägby och Lindby dämme Figur 7. Principskiss över vattenuttagskonstruktion, Övra Bägby Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Avrinningsområden och uttagspunkten Övra Bägby Överföringsledning, Övra Bägby-Lindby dämme Flöden i Strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby Vattenanalys, Strömmen Principskiss över förslag till ytvattenuttag 2(20)

5 Inledning 1.1 Bakgrund och syfte På uppdrag av Borgholm Energi AB har Structor tidigare utrett uttagsmöjligheterna ur Strömmen, vid Bägby och Runsberga (se Albertsson (2016)). Denna rapport syftar till att presentera förutsättningarna för vattenuttag vid Övra Bägby, aktuella lösningar för anläggandet av överföringsledning, samt att utgöra underlag för samråd. Uttaget vatten från Strömmen kommer att användas för infiltration vid den befintliga infiltrationsanläggningen vid Lindby och Solberga. Övra Bägby 2.1 Uttagspunkten Övra Bägby Uttagspunkten är belägen vid Övra Bägby, Strömmen, och presenteras i Figur 1 nedan. Figur 1. Uttagspunkt Övra Bägby, Strömmen. 2.2 Avrinningsområde Avrinningsområdet för uttagspunkten, som varit utgångspunkt för beräknade flöden, är ca 12 km 2 och presenteras i Figur 2. En större och mer detaljerad karta presenteras i Bilaga 1. 3(20)

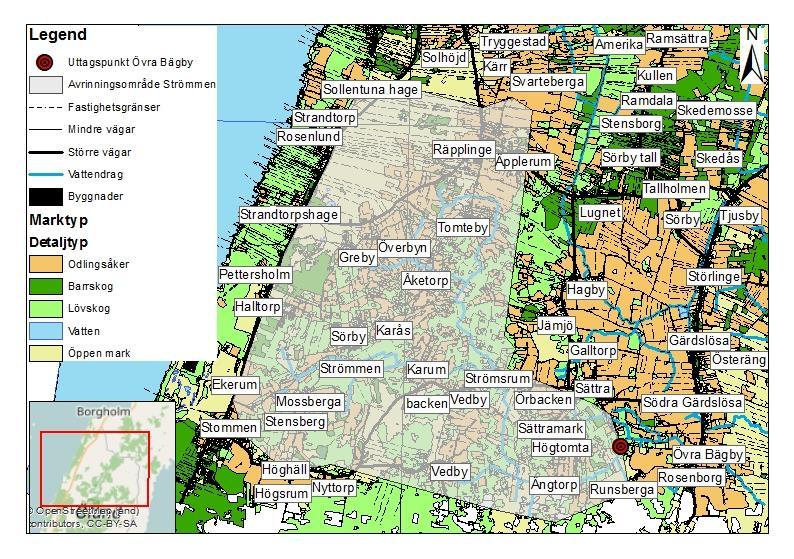

6 Figur 2. Avrinningsområde, uttagspunkt övra Bägby. Beräknade flöden 3.1 Opåverkade flöden, våtår, medianår och torrår Uppmätta opåverkade flöden, Strömmen Figur 3 presenterar tillgängliga och opåverkade flöden angivet i m 3 /s vid Övra Bägby för varje torrår 1:20, varje normalår (medianår) 1:1 och varje våtår 1:20. Flödena har beräknats utifrån SMHI:s faktiska mätdata från Strömmen mellan Diagrammet ger en uppfattning om under vilken årstid som störst andel vatten finns att tillgå. Generellt finns en mycket liten eller obefintlig vattenmängd att ta ut under sommar- och höstmånaderna. 4(20)

7 Flöde m 3 /s Naturliga flöden i Strömmen, vid uttagspunkt Övra Bägby januari februari april maj juli september oktober december februari Punkt Övra Bägby Våtår 1:20 Punkt Övra Bägby Median Punkt Övra Bägby Torrår 1:20 Figur 3. Statistisk bearbetning av månadsflöden i Strömmen mellan Beräknad frekvens på flöden i Strömmen För att främja ett vattenflöde i Strömmen har en minimal förbiledning på 0.02 m 3 /s föreslagits. Ett diagram som visar frekvensen för flöden i Strömmen vid tänkt uttagspunkt presenterat i Figur 4. Värdena har beräknats utifrån SMHIs mätdata från Nedra Bägby, Strömmen mellan Enligt tabellen överskrids flödet m 3 /s ungefär 60 % av tiden. Detta innebär att ett minimalt grundflöde 0.02 m 3 /s i snitt erhålls under drygt 7 månader per år. 5(20)

8 Flöde [l/s] Andel av tid mellan som ett visst uppmätt vattenflöde erhölls, Nedra Bägby, Strömmen % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Andel av tid Figur 4. Andel av tid som ett visst flöde förekommit vid mätpunkt Nedra Bägby, Strömmen, mellan Observera att flödet är angivet i enheten l/s Bedömda möjliga uttagsmängder Uttag på 35 % av flödet i Strömmen har bedömts vara realistiska när vattenflödet överstiger 0.02 m 3 /s. Under dessa premisser kan m 3 vatten tas ut under ett torrår 1: Flödespåverkan nedströms Flödet nedströms tänkt uttagspunkt i Övra Bägby vid vattenuttag i Strömmen för våtår 1:20, median och torrår 1:20 presenteras i Figur 5 nedan. Diagrammet återfinns även större och tydligare i Bilaga 3. Diagrammet visar även flödet under extremtorråren (20)

9 Flöde m 3 /s Flöden i Strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby 0 januari februari mars april maj juni juli augusti september oktober novemberdecember Övra Bägby Opåverkat Våtår 1:20 Övra Bägby Opåverkat Median Övra Bägby Opåverkat Torrår 1:20 Övra Bägby Torrår 1:20 efter uttag Övra Bägby Median efter uttag Övra Bägby 1:20 efter uttag Gränsflöde för uttag, 20 l/s SMHI 2200, okt 2015-sept 2016 Figur 5. Flöden i strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby Överföringsledning, förslag Den föreslagna ledningsdragningen presenteras i figur 6. Ledningen har förlagts på det till synes mest fördelaktiga sättet utifrån befintlig infrastruktur kombinerat med kortaste vägen. Ledningens längd kommer enligt detta förslag uppgå till 7.6 km. En större och mer detaljerad karta i dess helhet samt uppdelad i fyra sektioner finns i Bilaga 2. I de uppdelade sektionerna presenteras även detaljerna kring ledningsdragningen. Bland annat har föreslagen ledning förlagts längsmed vindkraftsverksstråket i Sättra, då detta område redan är exploaterat och inte bevakas av externa intressenter. Få kända fornlämningar återfinns i närheten av den tänka ledningen, förutom en husgrund vid Bägby mosse och en fyndplats från stenålder, bronsålder, järnålder, medeltid samt nyare tid vid Ekendal. 7(20)

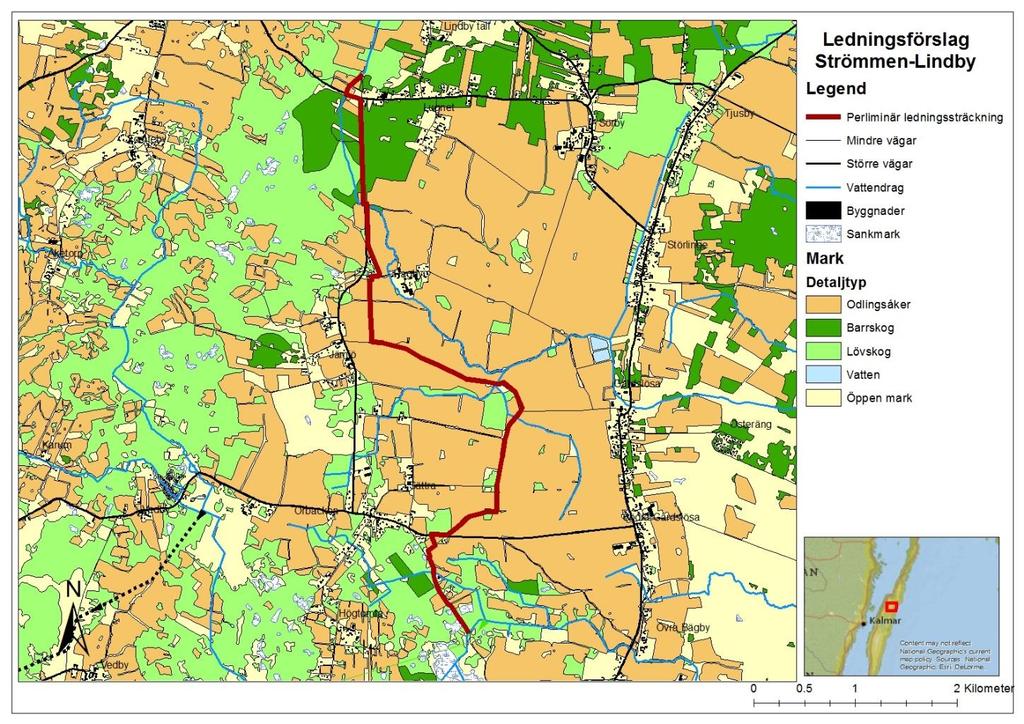

10 Figur 6. Föreslagen ledningsdragning mellan uttagspunkt Övra Bägby och Lindby dämme. 4.1 Principskiss, vattenuttag I Figur 7 presenteras en principskiss över hur vattenuttaget vid Övra Bägby kan utformas. Konstruktionen bygger på ett anläggande av en brunn i makadam, precis i anslutning till kanalen. Makadammet ger upphov till en viss filterverkan, och kan därmed sannolikt verka för bättre vattenkvalité innan vattnet tas upp. En större och mer detaljerad skiss över principskiss, uttagskonstruktion återfinns i Bilaga 5. 8(20)

11 Figur 7. Principskiss över vattenuttagskonstruktion, Övra Bägby. Vattenanalyser En vattenanalys har utförts på ett prov taget i Strömmen, vid Övra Bägby. Analysrapporten finns presenterad i Bilaga 4. Analyserna visar generellt på ett acceptabelt vatten där många parametrar, trots att det rör sig om ytvatten, ligger under gränsvärdena för dricksvatten (Livsmedelsverket, 2001). Turbiditet, konduktivitet, COD-Mn och färgtal ligger dock över gränsvärdena. Detta är parametrar som bedöms kunna åtgärdas vid infiltration. Kalciumhalten (110 mg/l) motsvarar tjänligt med anmärkning vid provtagningspunkt (100 mg/l). Då detta är ett råvatten och halten inte överskrids så mycket bör detta kunna antas utgöra ett bra vatten för infiltrationssyfte. Förutsedd miljöpåverkan Ett uttag av vatten ur ytvattendrag på det sätt som redovisas ovan bedöms kräva tillstånd enligt miljöbalken. Påverkan på ytvattendragen och konflikt med andra intressen bedöms vara av samma inriktning som nyligen redovisats (MKB, Karlsson, Albertsson, & Glatz (2016)) för Lindby kanal vid den pågående tillståndsprövningen av Lindby vattentäkt. Nedan redovisas kort de viktigaste intressekonflikterna och konsekvenserna för vattendragen. Förändrat flöde Genom uttaget minskas flödet med upp till 35 % av flödet som överstiger 0.02 m 3 /s. Detta kommer att ske under de årstider då en tillräcklig vattenmängd finns tillgänglig, främst under vintern-vårvintern-våren (se bifogade diagram och texten ovan). Figur 3 ovan visar att vattenföringen i Strömmen är mycket lågt, och i många fall torkar ut, under sommar- och höstmånaderna. Observera att Figur 3 presenterar förväntade 9(20)

12 genomsnittliga flödesförhållanden, beräknade statistiskt, under torra, normala och våta förhållanden. Då kanalvattnet är tänkt att användas för att fylla på grundvattenmagasinet vid Lindby- Solberga, kan maximalt uttag ur kanalen förväntas i samband med torra perioder och då speciellt efter torra perioder då vattendraget blir vattenförande igen efter torka. Störst påverkan på vattendragets flöde kan förväntas inträffa vinter och vår under torra år, samt under senhösten och vintern efter perioder med torka. Natur- och kulturintressen, fiske m.m. Inom avrinningsområdet finns områden som har Natura2000-skydd, naturreservat samt riksintressen för naturvård och kulturmiljövård och sumpskogsbiotop. Dock befinner sig alla Natura2000-områden och naturreservaten uppströms uttagspunkten, vilket innebär att påverkan blir obefintlig på dessa naturintressen. De berörda vattendragen utgör lekområden för bland annat havsöring och gädda. Havsöring, som leker i Strömmen under perioden november till januari, gynnas av höga flöden under den perioden. Det vattenuttag som beräknas ske förväntas innebära en minskning av flödet. Minimiflödet för vattenuttag på 0.02 m 3 /s används bland annat för att minska påverkan på akvatiska arter. Vattenskydd Uttagspunkten vid Övra Bägby är placerad uppströms från Östra landsvägen, som är belägen ca 1.5 km öster om uttagspunkten. Platsen är vald med hänsyn tagen till uttagskapacitet och föroreningsrisker i upptagningsområdet. Riksväg 136 inkluderas i avrinningsområdet, men är belägen flera kilometer väster om uttagspunkten, vilket ger tidsutrymme för att vidta åtgärder vid ett eventuellt föroreningsspill. Den väg som löper mellan Ekerum och Gärdslösa är mindre och innefattas generellt inte av någon tung trafik. Det innebär att risken för påverkan från vägtrafik och vägtrafikolyckor är relativt liten och området närmast uppströms uttagspunkten består huvudsakligen av fuktiga skogs- och betesmarker som inte innebär några betydande risker för den kommande vattentäktens skydd. Jordbrukets intressen Ingen direkt påverkan bedöms uppkomma på jordbrukets avvattningsintressen, då inga fördämningar eller liknande inkluderas i detta förslag. Ej heller bedöms bevattningssituationen för betande kreatur att påverkas märkvärt, då vattenbehov för djurhållning förväntas finnas under perioden sen vår till tidig höst, då ändå inget vatten tas ut ur Strömmen. Jordbruksmarker kan komma att påverkas vid ett inrättande av vattenskydd. Vattenskydd kan komma att innebära restriktioner på gödselspridning och användandet av bekämpningsmedel. 10(20)

13 Slutord Vid vattenuttag ur Strömmen med upp till 35 % av flödet över 0.02 m 3 /s och en kapacitet på överföringsledningen på m 3 /s finns ca m 3 /år att tillgå vid uttagspunkten i Övra Bägby. Vattnet kommer att ledas till Lindby och Solberga för grundvatteninfiltration. Ett vattenuttag vid Övra Bägby innebär framförallt en ökad produktionssäkerhet för Lindby och Solberga vattentäkter och vattenverket i Köpingsvik. Miljökonsekvenserna vid Övra Bägby bedöms preliminärt vara måttliga med tanke på de produktionsfördelar som uppnås vid vattentäkterna. 11(20)

14 Kalmar Linköping Författare Granskning... Anna Albertsson... Daniel Glatz 12(20)

15 Referenser Albertsson, A. (2016). Vattenuttag ur Gåtebo kanal och Strömmen. Kalmar: Structor Miljö Öst AB. Karlsson, M., Albertsson, A., & Glatz, D. (2016). Miljökonsekvensbeskrivning för vattentäkt på Lindbyfältet - Underlag för tillståndsprövning. Kalmar: Structor Miljö Öst AB. Livsmedelsverket. (2001). Livsemedelsverkets föreskrifter om dricksvatten (H90). Livsmedelsverket. 13(20)

16 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Avrinningsområden och uttagspunkten Övra Bägby Överföringsledning, Övra Bägby-Lindby dämme Flöden i Strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby Vattenanalys, Strömmen Principskiss över förslag till ytvattenuttag 3(20)

17 Bilaga 1. Avrinningsområden och uttagspunkten Övra Bägby

18 ± Solhöjd Kärr Kullen Svarteberga Sollentuna hage Ramdala Strandtorp Skedemosse Stensborg Rosenlund Räpplinge Sörby tall Äpplerum Lugnet Strandtorpshage Tomteby Greby Tallholmen Sörby Lindby Ekerum Mossberga Kvarnbacken Vipetorp Stensberg Stommen Hagby Text Karås Karum Ekendal Svältbacken backen Vedby Jordsläta Örbacken Högtomta Gärdslösa Högsrum Norra Gärdslösa Nyttorp 4 Kilometer Marktyp Detaljtyp Odlingsåker Barrskog Sättra Södra Gärdslösa Lövskog Vatten Öppen mark! O Övra Bägby Vedby Ängtorp Större vägar Byggnader Jämjö Almhagen Strömsrum Mindre vägar Vattendrag Sättramark Höghäll Uttagspunkt Övra Bägby Avrinningsområde Strömmen Störlinge Galltorp Strömmen! O Sörby Fastighetsgränser Åketorp Alvarsdal Legend Sörby tall Överbyn Pettersholm Halltorp Skedås Lindby tall Lindby tall Avrinningsområde Strömmen och uttagspunkt Övra Bägby Runsberga Rosenborg OpenStreetMap (and) contributors, CC-BY-SA Skala 1: (A3)

19 Bilaga 2. Överföringsledning, Övra Bägby-Lindby dämme

20 Ledningsförslag Strömmen-Lindby Tomteby Lugnet Sörby Tjusby Legend Ledningsförslag Roger & Anna Mindre vägar Större vägar Vattendrag Åketorp Hagby Störlinge Ljungkojan Mark Detaljtyp Byggnader Sankmark Odlingsåker Jämjö Barrskog Gärdslösa Lövskog Karum Österäng Vatten Öppen mark Sättra Vedby Örbacken Södra Gärdslösa Hammarsborg ± Vedby Ängtorp Runsberga Rosenborg Content may not reflect National Geographic's current map policy. Sources: National Geographic, Esri, DeLorme, HERE, UNEP- Skala (A3): 1: Kilometer

21 Ledningsdragning Strömmen-Lindby Förslag Roger & Anna, Del I Sättra ± Legend Ledningsförslag Roger & Anna Järnvägsbank, ungefärlig position Fastighetsgränser Vattendrag Genom vägtrumma nära Sättra vägskylt, till norr om väg. Ev. är trumma bara runt ø 600 mm --> kanske för trång Ledning längsmed åker Husvagn, permanent? Ledning förs längsmed dike. Skepparum Marktyp Detaljtyp Större vägar Mindre vägar Stigar Byggnader Odlingsåker Barrskog Lövskog Vägtrumma; ledning förs igenom till öster om väg Vatten Öppen mark Nytt hus verkar finnas här. Ledning kan grävas under infart eller dras runt tomten. Västra utmarken Gräv ledn. under väg vid uttag vid alt. uttagspunkt. Ledning kan dras längs kalhygge fr uttagspunkt till väg. PRIMÄR UTTAGSPUNKT Ledningsdragning väster om väg ALTERNATIV UTTAGSPUNKT Content OpenStreetMap may not reflect (and) contributors, CC-BY-SA Meter Skala (A3): 1:7 000 Konstruerad av: Anna Albertsson, Structor Miljö Öst AB Utskriftsdatum:

22 Ledningsdragning Strömmen-Lindby Förslag Roger & Anna, Del II Båtsmans- ängen ± Kvinnlundarna Legend Ledningsförslag Roger & Anna Järnvägsbank, ungefärlig position Fastighetsgränser Vattendrag Större vägar Mindre vägar Ledning norr om väg. Kolla med markägare om var infart till åkrar behövs. Kullen Norra Vi Fiskbäckarna Marktyp Detaljtyp Stigar Byggnader "Trevägskorsning"; gräv under vägen. Odlingsåker Barrskog Lövskog Vatten Öppen mark Stensträngar Galltorp Galltorp lund Infart till åker samt dräneringsbrunn? Tistelängarna Ledning öster om vindkraftsgata; kraftledning troligtvis på västra sidan. Skälstensbackarna Content OpenStreetMap may not reflect (and) contributors, CC-BY-SA Meter Skala (A3): 1:7 000 Konstruerad av: Anna Albertsson, Structor Miljö Öst AB Utskriftsdatum:

23 Dragning väster om väg. Ledningsdragning Strömmen-Lindby Förslag Roger & Anna, Del III Dragning genom vägtrumma. ± Legend Marktyp Detaljtyp Ledningsförslag Roger & Anna Järnvägsbank, ungefärlig position Fastighetsgränser Vattendrag Större vägar Mindre vägar Stigar Byggnader Odlingsåker Barrskog Lövskog Vatten Öppen mark Ledning dras över obebyggd mark, om möjligt. Vitrörskärret Hagby Dragning lämngs gamla banvallen. Kolla med markägare att ok. Kohorveängen Parken Ekendal Båtsmans- ängen Content OpenStreetMap may not reflect (and) contributors, CC-BY-SA Meter Skala (A3): 1:7 000 Konstruerad av: Anna Albertsson, Structor Miljö Öst AB Utskriftsdatum:

24 Ledningsdragning Strömmen-Lindby Förslag Roger & Anna, Del IV Ridhus ± Lindby tall Legend Ledningsförslag Roger & Anna Järnvägsbank, ungefärlig position Fastighetsgränser Utsläppspunkt, Lindby dämme. Vattendrag Större vägar Längsmed/i Lindby kanal Mindre vägar Stigar Byggnader Tolvmanrör Marktyp Detaljtyp Flabbängen Tomteby naturreservat Lindby tall Odlingsåker Barrskog Lövskog Vatten Öppen mark Söder om väg, genom vägtrumma. Infart åker Lugnet Skjutbana Infart skogsväg Lindby Infart skjutbana Content OpenStreetMap may not reflect (and) contributors, CC-BY-SA Meter Skala (A3): 1:7 000 Konstruerad av: Anna Albertsson, Structor Miljö Öst AB Utskriftsdatum:

25 Bilaga 3. Flöden i Strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby 3(20)

26 Flöde m 3 /s Flöden i Strömmen före och efter uttag, nedströms uttagspunkt Övra Bägby januari februari mars april maj juni juli augusti september oktober november december Övra Bägby Opåverkat Våtår 1:20 Övra Bägby Opåverkat Median Övra Bägby Opåverkat Torrår 1:20 Övra Bägby Torrår 1:20 efter uttag Övra Bägby Median efter uttag Övra Bägby 1:20 efter uttag Gränsflöde för uttag, 20 l/s SMHI 2200, okt 2015-sept 2016

27 Bilaga 4. Vattenanalys, Strömmen

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Borgholms Kommun Bertil Lundgren Box BORGHOLM AR-16-SL EUSELI Í%R%^ÂÂÇHkÉÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Jörgen Ljungholm VA-avdelningen Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Recipientvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: Strömmen, Övra Bägby Analys Resultat Enhet Mäto. Metod/ref 16 Bertil Lundgren/Kristin Bertelius, Borgholms kommu Lukt, styrka, vid 20 C. fd SLV , metod 1, mod Lukt, art, vid 20 C. fd SLV , metod 1, mod Turbiditet 2.0 FNU 20% SS-EN ISO 7027:2000 Färg (410 nm) 91 mg Pt/l 20% SS-EN ISO 7887:2012 del C ph SS-EN ISO 10523:2012 Temperatur vid ph-mätning 23.2 C SS-EN ISO 10523:2012 Alkalinitet 280 mg HCO3/l 10% SS EN ISO :1996 Konduktivitet 57 ms/m 10% SS-EN 27888:1994 Klorid 15 mg/l 10% SS-EN ISO :2009 Sulfat 54 mg/l 15% StMeth 4500-SO4,E,1998 / Kone Fluorid < 0.20 mg/l 25% St Meth 4500-F,E 1998 mod / Kone COD-Mn 14 mg O2/l 20% fd SS :1981 / mod TOC 19 mg/l 20% SS EN 1484:1997 Ammonium mg/l 15% SS-EN 11732:2005 / Kone Ammonium-nitrogen (NH4-N) mg/l 15% SS-EN 11732:2005 / Kone Fosfatfosfor (PO4-P), filtr mg/l 30% SS-EN ISO 6878:2005 /KONE Nitrat (NO3) 2.3 mg/l 20% SS :1991 mod / Kone Nitrat+Nitrit nitrogen, filtr 0.53 mg/l 20% SS :1991 mod / Kone Nitrat-kväve (NO3-N) 0.52 mg/l 20% SS :1991 mod / Kone Nitrit (NO2) mg/l 15% SS EN 26777:1993 mod / Kone Nitrit-nitrogen (NO2-N) mg/l 15% SS EN 26777:1993 mod / Kone Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

29 AR-16-SL EUSELI Í%R%^ÂÂÇHkÉÎ NO3/50+NO2/0,5 <1.0 mg/l SS :1991 mod / Kone Fosfor P mg/l 25% SS-EN ISO :2005 /Skalar Kväve N 1.4 mg/l 10% SS-EN ISO :1998 mod/skalar Totalhårdhet ( dh) 16 dh Beräkning (Ca+Mg) Natrium Na (end surgjort) 7.6 mg/l 15% SS-EN ISO utg 2 mod Kalium K (end surgjort) 2.5 mg/l 10% SS-EN ISO utg 2 mod Kalcium Ca (end surgjort) 110 mg/l 10% SS-EN ISO utg 2 mod Järn Fe (end surgjort) mg/l 10% SS-EN ISO utg 2 mod Magnesium Mg (end surgjort) 1.6 mg/l 15% SS-EN ISO utg 2 mod Mangan Mn (end surgjort) mg/l 15% SS-EN ISO utg 2 mod Aluminium Al (end surgjort) < 1.0 mg/l 20% SS-EN ISO utg 2 mod Koppar Cu (end surgjort) < mg/l 10% SS-EN ISO utg 2 mod Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Kristin Bertilius (kristin.bertilius@borgholm.se) Sofie Nielsen, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

30 Bilaga 5 Principskiss över förslag till ytvattenuttag
