Underhållsfri avstängningsventil PN 25/40 DN
|
|
|
- Nils Berglund
- för 6 år sedan
- Visningar:
Transkript

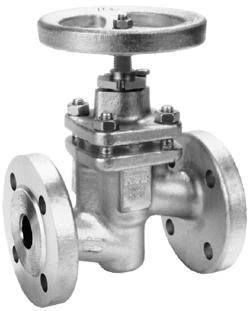

1 Typblad /17-55 BOA -H/HE Underhållsfri avstängningsventil med bälgtätning BOA-H BOA-HE med flänsar samt svetsändar eller svetsmuffar Veckbälgventiler uppfyller fordran för TA-luft PN 25/40 DN DN BOA-HV/HEV Användningsområde Industrianläggningar, VVS-, kraftverksteknik samt varvsindustri För vatten, ånga, gas och andra ej aggressiva medier Andra media på förfrågan Driftsdata Max tillåtet tryck 40 bar Max tillåten temperatur 450 C Dimensionering enligt tryck- och tempraturtabell på nästa sida Material Flänsat utförande DN smidesstål P 250 GH DN stålgjutgods GP 240 GH+N N Svetsände-utförande DN smidesstål P 250 GH DN stålgjutgods GP 240 GH+N N Standardkonstruktion Rakt genomlopp med rak överdel Avstängningskägla Tätningsytor av motståndskraftigt och korrosionsbeständigt Cr- samt CrNi-stål Utvändig spindelgänga Återtätning Spindel tätad med 2-väggig veckbälg och säkerhetspackbox EG-typgodkänd (modul B), konstruktionsgodkänd TÜ.A./AR-291 Utvändig målning: blå RAL 5002 Varianter Reglerkägla Avlastningskägla DN (för DN NORI R 40) Lägesvisare (vid DN standard) Pinnbultar/muttrar i A4-70 (kallpressat utförande) Skyddskåpa Olje- och fettfri (mediumberörda delar) Andra fläns- och svetsändeutföranden Slutkontroll enligt kundspecifikation (även liknande regelverk som t.e.x TRD/TRB/AD2000) Hänvisningar För montering av manöverdon vid DN rekommenderar vi den underhållsfria avstängningsventilen NORI R 40 typ ZXLB, ZXSB se typblad Driftsanvisning: Vid samtliga förfrågningar/order, specificera 1 Typ 6 Media 2 PN 7 Driftstemperatur 3 DN 8 Anslutande rördimension 4 Driftsövertryck 9 Varianter 5 Differenstryck 10 Typbladsnummer Armaturen uppfyller säkerhetsbestämmelserna i bilaga 1 i det europeiska direktivet för tryckbärande anordning 97/23/EU (PED) för fluider i grupp 1 och 2. Armaturen har ingen egen potentiell tändkälla, och kan installeras i explosionsklassade områden enligt ATEX 94/4/EG i grupp II, kategori 2 (zon 1+21) och kategori 3 (zon2+22) PED 97/23/EU
2 Tryck- och temperaturtabell (enligt EN ) Tryckklass Material Tillåtet driftstryck i bar vid temperatur i C PN RT 1 ) P 250 GH ,0 23,2 22,0 20,8 19,0 17,2 16,0 14,8 8,2 40 GP 240 GH+N N 40,0 37,1 35,2 33,3 30,4 27,6 25,7 23,8 13,1 DN ) 40,0 27,0 23,0 22,0 21,0 19,0 18,0 17,0 13,0 1 ) RT: Rumstemperatur (--10 C till +50 C) 2 ) Värden avvikande från EN Driftsövertryck enligt DIN 2401 även tillåtna Installation Avstängningsventiler installeras så att media kommer in i ventilen på undersidan av käglan och ut ovanför den. De kan också installeras i rör med växlande flöde. Om max. angivna tillåtna differenstryck DN 125 till 350 för avstängning överskrides, erfordras avlastningskäglor. Då måste installation ske så att det avtätande trycket ligger ovanför käglan. Avlastningskäglan uppfyller bara sin funktion om efter öppnandet ett mottryck byggs upp, så att, max. tillåtet drifttryck för avstängning (tabell) inte överskrides. Om en avlastningskägla för DN erfordras, måste byggtyp NORI 40, typ ZXLBV/ZXLB, ZXSBV/ZXSB användas. Max. tillåtet differenstryck för avstängning DN p bar ,5 För ventiler med reglerkägla fordras detaljerad information om driftvillkoren för optimalt urval. BOA R -H BOA R -HE DN DN smidesstål DN smidesstål DN DN
3 BOA R -HV BOA R -HEV DN DN Material Det.nr. Bemämning Material Anmärkning 100 Hus P 250 GH GP 240 GH+N N 131 Stutsar P 235 GH DN Bygel P 250 GH DN 250 BOA -H DN 50, BOA -HE DN 65 P 265 GH DN Överdel P 250 GH *) Spindel X20Cr nitrerhärdat (DN ) 350*) Kägla X20Cr *) Veckbälg X 6 CrNiMoTi *) Gängbox 411*) Tätningsring CrNi - stål/grafit 461*) Packboxpackning grafit med nirobeläggning (1.4370) P 250 GH DN 125 med hårdbeläggning (1.4115) 11 SMn 30+C nitrerhärdat X 39 CrMo nitrerhärdat DN Insatsring P 250 GH DN Pinnbult 21 CrMoV kt.- mutter 25 CrMo Handratt JL *) rekommederade reservdelar olivkromade 3
4 Varianter BOA R -H/HE DN DN DN Reglerkägla Lägesvisare Anslutningsmått Anslutning BOA-H BOA-HE Vikt (kåpa) DN d 3 d 4 h 3 ca. kg , , , , , , , , , , , , ,0 Kåpa Varianter BOA R -HV/HEV Avlastningskägla Reglerkägla 4
5 Mått, anslutningsmått, normer typ BOA R -H Bygglängd -- EN 558-1/1 (tidigare: DIN 3202/F 1) ISO 5752/1 Fläns -- Anslutningsmått EN 1092 (tidigare: DIN 2501), ISO 7005 Tätningslister typ B Andra flänskonstruktioner: -- tex. i båda ändar not typ D, fjädertyp C, honfläns typ F, hanfläns typ E enligt EN Annan flänsutformning mot förfrågan Mått i mm Tryckklass Anslutning Bygglängd Fläns Hålcirkel Antal Hål Tätningsyta Tjocklek fläns Bygghöjd Demontage Huv Handratt Vikt bulthål öppen höjd PN DN l ød øk z øi ød 4 xf b h1 h4 mm ød ca. kg 25/ x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , ,0 5
6 Mått, anslutningsmått, normer typ BOA R -HE Bygglängd -- EN 12982/64 (tidigare: DIN 3202-S2) Svetsändar -- DIN EN bild 2 Svetsmuffar -- DIN EN BOA R -H/HE Olika konstruktioner av svetsändar, svetsmuffar och svetsfogar är möjliga, men endast inom måtten A max. och B min. Svetsändar enligt DIN 3239 typ 1 eller svetsmuffar enligt ASME B16.11/DIN 3239/2 möjliga. Svetsmuff Svetsända Mått i mm Tryck- Anslut- Bygg- Svetsändar Svetsändar enligt DIN EN Svetsmuffar enligt DIN EN Bygghöjd Demontage- Huv Handratt Vikt klass ning längd obearbetade öppen höjd Motsvarande PN DN l øa max. øb min ød 2 ød 3 rördimensioner ød -- 0,5 øc +0.2 b min. h1 h4 mm ød ca. kg 25/ ,2 x 2, , , , ,3 x 2,0 30,5 21, , , ,9 x 2,3 36,5 27, , , ,5 33,7 x 2,6 44,5 33, , , ,4 x 2,6 53,5 42, , , ,3 x 2,6 60,5 48, , , ,3 x 3,2 73,5 61, , , ,1 64,9 76, ,1 x 3, , , ,9 79,9 88, ,9 x 4, , , ,3 100,1 114, ,3 x 5, , , ,7 125,5 139,7 130,5 139,7 x 4, , , ,3 148,3 168,3 156,5 168,3 x 5, , , ,1 199,1 219,1 204,5 219,1 x 7, , ,0 6
7 Mått, anslutningsmått, normer typ BOA R -HV Bygglängd -- EN 558-1/1 (tidigare: DIN 3202/F 1) ISO 5752/1 Fläns -- Anslutningsmått EN 1092 (tidigare: DIN 2501), ISO 7005 Tätningslister typ B Andra flänskonstruktioner: -- tex. i båda ändar not typ D, fjädertyp typ C, honfläns typ F, hansfläns typ E enligt EN Annan flänsutformning mot förfrågan Anslutning Bygglängd Fläns Hålcirkel Antal bulthål Hål Tryckklassk Tätningsyta Tjocklek fläns Bygghöjd Demontagehöjd PN DN l ød øk z øi ød 4 xf b h1 h4 ød ca. kg x x x x x x Mått, anslutningsmått, normer typ BOA R -HEV Bygglängd -- EN 12982/64 (för DN 250) - enligt tabell (för DN 300,350) Svetsändar -- DIN EN bild 2 Olika konstruktioner av svetsändar, svetsmuffar och svetsfogar är möjliga, men endast inom måtten A max och B min Handratt Mått i mm Vikt 7161:7/6 Svetsända Mått i mm Tryckklass Anslutning Bygglängd Svetsändar Svetsändar enligt DIN EN Bygghöjd Demontage- Handratt Vikt obearbetade Motsvarande höjd PN DN l øa max. øb min ød2 ød 3 rördimensioner h1 h4 ød ca. kg 25/ ,5 273,0 x 8, ,9 306,5 323,9 x 8, ,6 336,5 355,6 x 10,
8 Produktegenskaper - till våra kunders fördel Utanpåliggande spindelgänga Underhållsvänlig Fri från Cu-legeringar Spindel med polerat skaft Lätt tillgänlig säkerhets - packbox Enkel att efterdra Packbox med lång hållbarhet Bröstpackning in- och utvändigt fixerad i recess Säker avtätning mot atmosfär Återtätning Spindelavtätning för nöddrift Utblåsningssäker spindel som skydd för personal och anläggning Slagbegränsning som skydd för överbelastning av bälgen Olivkromade skruvar och muttrar Korrosionsbeständig Reparationsvänlig Från DN 125 kägelstyrning i huset För att undvika vridkraften på bälgen Bild DN 50 Ventilsäte gjort av motståndskraftigt och korrosionbeständigt material Hög tillgänglighet Lång hållbarhet / Med reservation för tekniska ändringar. KSB MÖRCK AB Box 9023 S GÖTEBORG Datavägen 23 S ASKIM Tel.: Fax:
