1 Model Brugsanvisning Bruksanvisning

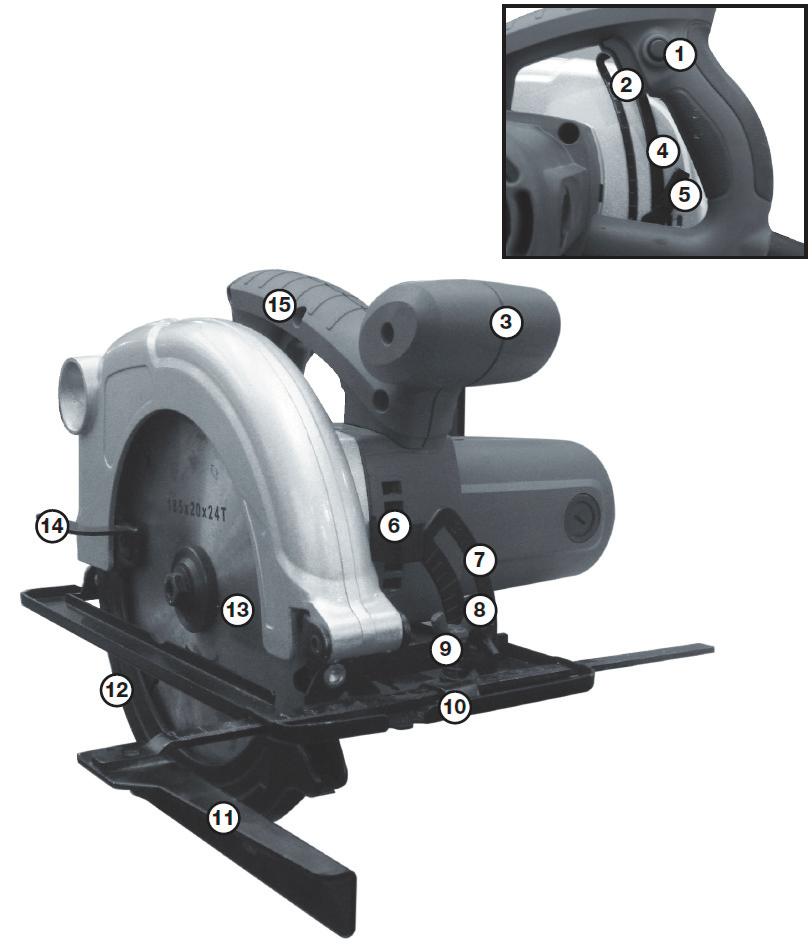

2 RUNDSAV Introduktion For at du kan få mest mulig glæde af din nye rundsav, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager rundsaven i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om rundsavens funktioner. Tekniske data Spænding/frekvens: Effekt: Hastighed: Savklinge: Skæredybde ved 90/45 : 230 V ~ 50 Hz W o/min Inklusive parallelstyr og sekskantnøgle Ø185 mm 62/42 mm Rundsavens dele 1. Sikkerhedsknap 2. Tænd/sluk-knap 3. Støttehåndtag 4. Dybdemåler 5. Dybdeindstillingsgreb 6. Spindellås 7. Smigvinkelmåler 8. Smigindstillingsgreb 9. Skrue til parallelstyr 10. Sål 11. Parallelstyr 12. Bevægelig klingeskærm 13. Savklinge 14. Greb til bevægelig klingeskærm 15. Håndtag 2

3 Særlige sikkerhedsforskrifter Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet. Hold altid rundsaven med begge hænder ved brug, og brug den aldrig stående på en stige. Brug altid en godkendt arbejdsplatform til arbejdsopgaver i stor højde. Stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen. Brug aldrig savklinger af hurtigstål. Brug altid den rigtige type savklinge til den forhåndenværende opgave. Brug aldrig bøjede savklinger eller savklinger, hvor nogle af tænderne mangler. Brug aldrig for store eller små savklinger. Brug aldrig savklinger, hvis maksimumhastighed er mindre end værktøjets maksimale omdrejningshastighed. Kontrollér, at retningsangivelsen på savklingen svarer til motorens rotationsretning. Brug altid beskyttelseshandsker, når du håndterer savklingen. Stik aldrig hånden ind under rundsaven, og forsøg aldrig at fjerne materiale fra arbejdsområdet, mens savklingen roterer. Anbring aldrig hånden eller fingre på arbejdsemnet foran, bag eller under rundsaven, mens den kører. Hold altid spindlen og flangerne til montering af savklinger rene. Brug aldrig rundsaven, hvis klingeskærmen ikke fungerer korrekt. Klingeskærmen skal lukke automatisk, når rundsaven ikke er i brug, og må IKKE fastgøres i åben tilstand. Savklingen må ikke være i kontakt med arbejdsemnet eller andre genstande, når rundsaven startes. Kontrollér, at arbejdsemnet ikke indeholder søm, skruer eller andre genstande, der kan beskadige savklingen, og at der ikke er lignende forhindringer i underlaget under arbejdsemnet. Fastgør aldrig rundsaven i en skruetvinge eller lignende med klingen opad for at save i emner på denne måde. Det kan medføre meget alvorlige ulykker. Fjern ikke rundsaven fra arbejdsemnet, så længe savklingen stadig roterer, og sæt ikke rundsaven fra dig, før klingen er standset helt, og klingeskærmen er helt lukket. Klargøring Indstilling af parallelstyr Sæt parallelstyret (11) ind i hullerne på rundsavens sål (10), og indstil det i den ønskede afstand fra savklingen. Stram låseskruen (9). 3

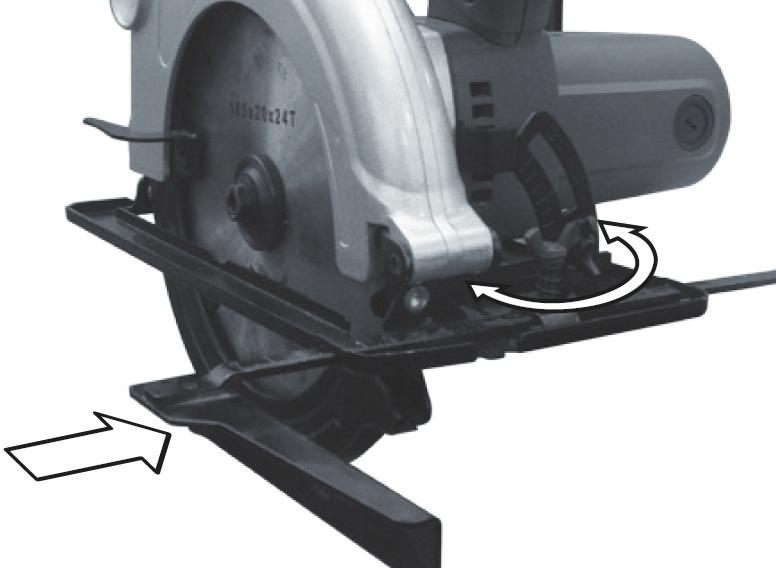

4 Indstilling af skæredybde Skæredybden kan indstilles ved at løsne dybdeindstillingsgrebet (5) og vippe overdelen af rundsaven, til savklingens (13) dybde er som ønsket i forhold til sålen. Stram herefter dybdeindstillingsgrebet igen. Savedybden kan aflæses på dybdemåleren (4). Savedybden skal være 3 mm dybere end arbejdsemnet er tykt. Indstilling af smigvinkel Løsn smigindstillingsgrebet (8), og vip overdelen af rundsaven til den ønskede vinkel (0-45 i forhold til lodret). Stram smigindstillingsgrebet igen. Vinklen kan aflæses på vinkelmåleren (7). Ved smigsavning skal savelinjen følge mærket 45 på sålen, og ved lodret savning skal savelinjen følge mærket 0 på sålen. Brug Slut rundsaven til lysnettet. Fastspænd altid arbejdsemnet med skruetvinger eller lignende. Hold aldrig arbejdsemnet fast med hånden. Juster evt. smigvinkel, parallelstyr og savedybde (se Klargøring og justering). Kontrollér, at rundsaven er indstillet korrekt, og at alle greb og skruer er spændt korrekt, inden du saver. Anbring forkanten af sålen på arbejdsemnet. Tryk sikkerhedsknappen (1) og tænd/slukknappen (2) på håndtaget (15) ind, og lad rundsaven opnå fuld hastighed, inden du saver i arbejdsemnet. Anbring motordelen af rundsaven på den største del af arbejdsemnet, der ikke skal saves af. Hold rundsaven i begge håndtag (15 og 3), og sav i en lige linje. Klingeskærmen (12) åbnes automatisk, når savklingen kommer i kontakt med arbejdsemnet. Forsøg ikke at presse rundsaven til nogen af siderne. Slip omgående tænd/sluk-knappen, hvis savklingen binder eller sidder fast i arbejdsemnet. Hvis savklingen sidder fast, kan rundsaven blive kastet tilbage mod brugeren med stor kraft. Kontrollér, at klingeskærmen lukkes, når saven løftes fra arbejdsemnet. Slip tænd/sluk-knappen for at slukke rundsaven. Der går nogle få sekunder, før klingen holder helt stille. 4

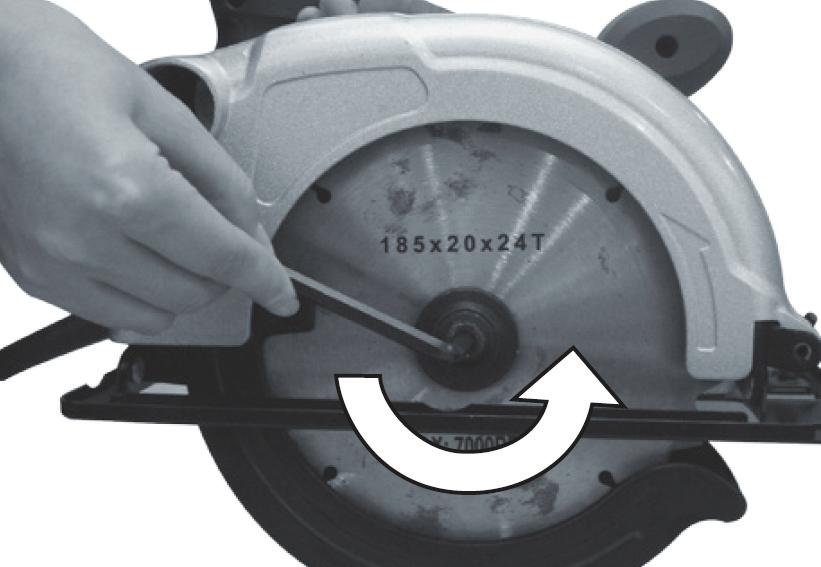

5 Udskiftning af klinge Løsn dybdejusteringsgrebet, og løft overdelen af rundsaven mest muligt. Åbn klingeskærmen (12) ved hjælp af grebet (14), og fastgør den i åben position. Fastlås savklingen ved at holde spindellåsen (6) inde. Drej eventuelt klingen lidt, til spindellåsen går i indgreb. Løsn låseskruen (A) ved hjælp af den medfølgende sekskantnøgle, og skru låseskruen ud. Smid ikke den brugte savklinge ud sammen med husholdningsaffaldet, men bortskaf den korrekt i henhold til de regler, der gælder i din kommune. Fjern eventuelle spåner og savsmuld omkring spindlen og flangerne. Monter inderflangen, den nye savklinge, yderflangen, skiven og låseskruen. Kontrollér, at retningsangivelsen på savklingen svarer til motorens rotationsretning. Frigør klingeskærmen. Løft skiven (B) og yderflangen (C) af. Afmonter savklingen (11) og inderflangen (D). Rengøring og vedligehold Tør rundsaven af med en hårdt opvredet klud efter brug, og hold altid dens overflade og ventilationshuller fri for snavs. Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på rundsaven. Servicecenter Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse. Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets typeskilt. Når det gælder: Reklamationer Reservedele Returvarer Garantivarer Åbent hverdage fra til (fredag til kl ) Tlf: Fax: service@hpschou.com 5

6 Overensstemmelseserklæring Vi erklærer hermed, at RUNDSAV (EX190CS1) 230 V W er fremstillet i overensstemmelse med følgende standarder eller normative dokumenter: EN :2006/A2:2011 EN :1997/A2:2008 EN :2006/A2:2009 EN :2013 EN /A11:2010 EN :2010 i henhold til bestemmelserne i direktiverne 2006/42/EF 2004/108/EF 15 Stefan Schou Business Unit Manager Maskindirektivet EMC-direktivet HP Schou A/S, Kolding Fremstillet i P.R.C EU-Importør: HP Schou A/S 6000 Kolding Danmark 2015 HP Schou A/S Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Schou A/S. Miljøoplysninger HP Schou A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaffelse af affaldsstoffer, som kan være skadelige for miljøet. Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU s initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaffelse af elektronisk udstyr, der ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoffer: - Bly - Kviksølv - Cadmium - Hexavalent krom - PBB (polybromerede biphenyler) (flammehæmmer) - PBDE (polybromerede diphenylethere) (flammehæmmer) HP Schou A/S er stolte over at støtte EU s miljøinitiativer for at bidrage til et renere miljø og erklærer hermed at vores produkter overholder både WEEE-direktivet (2012/19/EF) og RoHS-direktivet (2011/65/ EF). Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og aflevere gammelt elektrisk og elektronisk udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at fjerne disse, før du bortskaffer udstyret. 6

7 CIRKELSÅG Introduktion För att du ska få så stor glädje som möjligt av din nya cirkelsåg rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen. Tekniska data Spänning/frekvens: Effekt: Varvtal: Sågklinga: Sågdjup vid 90 /45 : 230 V ~ 50 Hz W varv/min Ø185 mm 62/42 mm Inklusive parallellanhåll och insexnyckel Cirkelsågens delar 1. Säkerhetsknapp 2. Strömbrytare 3. Stödhandtag 4. Djupmätare 5. Djupinställningsvred 6. Spindellås 7. Geringsvinkelmätare 8. Snedinställningsvred 9. Skruv till parallellanslag 10. Sula 11. Parallellanhåll 12. Rörligt klingskydd 13. Sågklinga 14. Grepp för rörligt klingskydd 15. Handtag 7

8 Särskilda säkerhetsföreskrifter Kontrollera att ventilationsöppningarna på motorn inte är tilltäppta. Håll alltid cirkelsågen med båda händerna vid användning, och stå aldrig på en stege när du använder den. Använd alltid en godkänd arbetsplattform för arbetsuppgifter på hög höjd. Stoppa aldrig sågbladet genom att pressa ned något mot sågen eller genom att trycka på sidan av sågklingan. Använd aldrig sågklingor av snabbstål. Använd alltid rätt typ av sågklinga till det arbete du ska utföra. Använd aldrig en böjd sågklinga eller en sågklinga som saknar tänder. Använd aldrig för stora eller för små sågblad. Använd aldrig en sågklinga vars maximala varvtal är lägre än verktygets maximala varvtal. Kontrollera att sågklingans riktningsangivelse överensstämmer med motorns rotationsriktning. Använd alltid skyddshandskar när du hanterar sågklingor. Stick aldrig in handen under cirkelsågen, och försök aldrig ta bort material från arbetsområdet medan sågbladet roterar. Lägg aldrig handen eller fingrarna på arbetsmaterialet framför, bakom eller under cirkelsågen medan den körs. Se till att spindeln och flänsarna för montering av sågklingan alltid är rena. Använd aldrig cirkelsågen om sågbladsskyddet inte fungerar som det ska. Sågbladsskyddet ska stängas automatiskt när cirkelsågen inte används, och får INTE låsas i öppet läge. Sågklingan får inte komma i kontakt med arbetsmaterialet eller andra föremål när du startar cirkelsågen. Kontrollera att arbetsmaterialet inte innehåller spikar, skruvar eller andra föremål som kan skada sågklingan, samt att det inte finns några liknande föremål i underlaget under arbetsmaterialet. Sätt aldrig fast cirkelsågen i en skruvtving eller liknande med sågklingan uppåt för att såga i ett sådant läge. Det kan medföra allvarliga olyckor. Ta inte bort cirkelsågen från arbetsmaterialet så länge sågbladet fortfarande roterar, och lägg inte ifrån dig cirkelsågen förrän bladet har stannat helt och sågbladsskyddet är helt stängt. Förberedelser Inställning av parallellanslag Sätt parallellstyret (11) i hålen på cirkelsågens sula (10) och ställ in det till önskat avstånd från sågklingan. Dra åt låsskruven (9). 8

9 Inställning av sågdjup Skärdjupet kan ställas in genom att man lossar djupinställningsvredet (5) och vinklar överdelen på cirkelsågen tills dess att sågklingans (13) djup är i önskat läge i förhållande till sulan. Dra sedan åt djupinställningsgreppet igen. Skärdjupet kan avläsas på djupmätaren (4). Sågdjupet ska vara 3 mm djupare än arbetsmaterialets tjocklek. Inställning av snedvinkel Lossa snedinställningsvredet (8) och vinkla överdelen på cirkelsågen till önskad vinkel (0 45 i förhållande till lodrätt). Dra åt snedinställningsvredet igen. Vinkeln kan avläsas på vinkelmätaren (7). Vid geringssågning ska såglinjen följa märkningen 45 på sulan, och vid lodrät sågning ska såglinjen följa märkningen 0 på sulan. Användning Anslut rundsågen till ett eluttag. Spänn alltid fast arbetsmaterialet med skruvtvingar eller liknande. Håll aldrig fast arbetsmaterialet med handen. Justera eventuellt snedvinkel, parallellanhåll och sågdjup (se montering och justering). Kontrollera att cirkelsågen är korrekt inställd och att alla vred och skruvar är korrekt åtdragna innan du börjar såga. Placera anhållets framkant på arbetsmaterialet. Tryck in säkerhetsknappen (1) och strömbrytarknappen (2) på handtaget (15) och låt cirkelsågen uppnå full hastighet innan du sågar i arbetsmaterialet. Placera cirkelsågens motordel på den största delen av arbetsmaterialet, den del som inte ska sågas av. Håll cirkelsågen i bägge handtagen (15 och 3) och såga i en rak linje. Klingskyddet (12) öppnas automatiskt när sågklingan kommer i kontakt med arbetsmaterialet. Försök inte pressa cirkelsågen åt sidan. Släpp genast strömbrytaren om sågklingan fastnar i arbetsmaterialet. Om sågbladet sitter fast kan cirkelsågen kastas bakåt mot användaren med stor kraft. Kontrollera att klingskyddet stängs när sågen lyfts från arbetsmaterialet. Släpp strömbrytaren för att stänga av cirkelsågen. Det tar några få sekunder innan klingan är helt stilla. 9

10 Byte av sågklinga Lossa vredet för djupjustering och lyft överdelen på cirkelsågen så mycket det går. Öppna klingskyddet (12) med hjälp av greppet (14) och spänn fast det i öppet läge. Spänn fast sågklingan genom att hålla in spindellåset (6). Vrid eventuellt klingan en aning tills spindellåset sitter fast. Lossa låsskruven (A) med hjälp av medföljande sexkantsnyckel och skruva ut den. Släng inte den förbrukade sågklingan i hushållssoporna, utan kassera den i enlighet med de regler som gäller i din kommun. Ta bort eventuella spån och sågspån runt spindeln och flänsarna. Montera innerflänsen, den nya sågklingan, ytterflänsen, skivan och låsskruven. Kontrollera att sågklingans riktningsangivelse överensstämmer med motorns rotationsriktning. Lossa på klingskyddet. Rengöring och underhåll Torka av cirkelsågen med en väl urvriden trasa efter användning och håll alltid dess yta och ventilationshål fria från smuts. Använd inte frätande eller slipande rengöringsmedel, eftersom de kan skada cirkelsågens plastdelar. Lyft av skivan (B) och ytterflänsen (C). Ta av sågklingan (11) och innerflänsen (D). Servicecenter OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren. Modellnumret finns på framsidan i denna bruksanvisning och på produktens märkplåt. När det gäller: Reklamationer Reservdelar Returvaror Garantivaror Öppet vardagar från til (fredag till kl ) Tel.: +46 (0) Fax: +46 (0) service@hpverktyg.se 10

11 Överensstämmelseförklaring Vi förklarar härmed, att CIRKELSÅG (EX190CS1) 230 V W är framställd i överensstämmelse med följande standarder eller normativa dokument: EN :2006/A2:2011 EN :1997/A2:2008 EN :2006/A2:2009 EN :2013 EN /A11:2010 EN :2010 enligt bestämmelserna i direktiven 2006/42/EG Maskindirektivet 2004/108/EG EMC-direktivet 15 Stefan Schou Business Unit Manager HP Schou A/S, Kolding Tillverkad i Folkrepubliken Kina (PRC) 6780 EU-importör: HP Schou A/S 6000 Kolding Danmark 2015 HP Schou A/S Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Schou A/S. Miljöinformation HP Schou A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter och vi vill även medverka till att säkerställa ett säkert avyttrande av avfallsprodukter som kan vara skadliga för miljön. Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen: - Bly - Kvicksilver - Kadmium - Sexvärdigt krom - PBB (polybromerade bifenyler) (flamskyddsmedel) - PBDE (polybromerade difenyletrar) (flamskyddsmedel) HP Schou A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2012/19/ EG) som RoHS-direktivet (2011/65/EG). Även du som konsument kan vara med och skydda vår miljö genom att följa gällande miljöbestämmelser och lämna in förbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten. 11
