1 BRUKSANVISNING INNAN APPARATEN ANVÄNDS MILJÖRÅD FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG INSTALLATION ALLMÄN BESKRIVNING AV KYL/FRYSEN ANVÄNDNING AV KYLEN ANVÄNDNING AV FRYSEN RUTINUNDERHÅLL OCH -RENGÖRING FELSÖKNING SERVICE 116

2 INNAN APPARATEN ANVÄNDS Apparaten som du har köpt är endast avsedd för hushållsbruk. För att du skall få mesta möjliga utbyte av din apparat rekommenderar vi att du läser bruksanvisningen noggrant. Här finner du en beskrivning av apparaten och goda råd om livsmedelsförvaring. Spar detta häfte som referensmaterial. 1. Ta av emballaget och försäkra dig om att apparaten inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans. 2. Vi rekommenderar att du väntar minst två timmar innan du tar apparaten i funktion. Denna tid krävs för att kylsystemet skall fungera på bästa sätt. 3. Se till att installationen och den elektriska anslutningen av apparaten görs av en behörig fackman i enlighet med tillverkarens anvisningar och gällande bestämmelser. 4. Rengör apparaten invändigt före användning. MILJÖRÅD 1. Förpackning Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen. Följ lokala bestämmelser när förpackningen skall kasseras. Förpackningsmaterialet (plastpåsar, delar i styrenplast, osv.) skall förvaras utom räckhåll för barn. Det kan vara farligt. 2. Skrotning Denna produkt är tillverkad av material som kan återvinnas. Denna produkt är märkt enligt Europadirektiv 2002/96/EEG beträffande kassering av elektriskt och elektroniskt avfall.genom att säkerställa en korrekt skrotning av denna produkt bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa. Symbolen på produkten eller i medföljande dokumentation visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Klipp av elsladden innan apparaten skrotas så att apparaten blir obrukbar. Avlägsna även dörrar och hyllplan så att barn inte kan stängas in i apparaten. Följ lokala bestämmelser om avfallshantering när apparaten skall skrotas. Lämna in den till en återvinningscentral. Lämna inte apparaten utan övervakning ens ett par dagar, eftersom den kan vara farligt för barn. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Information: Denna apparat innehåller varken CFC. Kylsystemet innehåller R134a (HFC) eller R600a (HC), se typskylten på apparatens insida. Apparater med isobutan (R600a):Isobutan är en naturgas som är mycket miljövänlig, men också mycket lättantändlig. Det är därför av största vikt att se till att kylsystemets ledningar inte skadas. Denna produkt kan innehålla fluorerade växthusgaser som omfattas av Kyotoavtalet. Köldmediet befinner sig i ett hermetiskt slutet system. Köldmedium: R134a har en global uppvärmningspotential (GWP) på EU-försäkran om överensstämmelse Denna apparat är avsedd för förvaring av livsmedel och tillverkad i överensstämmelse med förordning (EG) nr. 1935/2004 Denna apparat formges, tillverkas och marknadsförs i överensstämmelse med: - Säkerhetsföreskrifterna i lågspänningsdirektiv 2006/95/EG (som ersätter direktiv 73/23/EEG och dess påföljande tillägg); - Skyddskraven i direktiv EMC 89/336/EEG,som ändrats i direktiv 93/68/EEG. Apparatens elektriska säkerhet kan endast garanteras när apparaten är korrekt ansluten till ett verksamt jordningssystem som överensstämmer med gällande lagstiftning. 117

3 FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG INSTALLATION För att flytta och installera apparaten krävs minst två personer. Var försiktig när du flyttar apparaten så att golven (t.ex. parkettgolv) inte skadas. Se till att elsladden inte blir skadad under installationen. Se till att denna apparat inte placeras i närheten av en värmekälla. För att god ventilation skall kunna garanteras måste det finnas tillräckligt med utrymme runtom skåpet - både ovanför och på sidorna. Följ installationsanvisningarna. Se till att apparatens ventilationsöppningar inte är blockerade eller övertäckta. Se till kylsystemets ledningar inte skadas. Ställ apparaten på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att den står i våg. Placera apparaten i ett torrt rum med god ventilation. Apparaten är utformad för att fungera i omgivningstemperaturer inom bestämda intervall, som i sin tur är beroende av vilken klimatklass apparaten tillhör. Apparatens klimatklass anges på typskylten: Det finns risk att apparaten inte fungerar på korrekt sätt om den står i ett rum där temperaturen är lägre eller högre än den avsedda. Klimatklass Omgivningstemperatur ( C) Omgivningstemperatur ( F) SN Från 10 till 32 Från 50 till 90 N Från 16 till 32 Från 61 till 90 ST Från 16 till 38 Från 61 till 100 T Från 16 till 43 Från 61 till 110 Kontrollera att spänningen på typskylten överensstämmer med spänningen i din bostad. Använd inte förlängningssladdar eller adaptrar. Använd vattenslangen som medföljer den nya apparaten för anslutningen till vattenledningen. Använd inte den gamla apparatens slang. Elsladden får endast bytas av kompetent personal. Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget. SÄKERHET Förvara inte bensin och andra lättantändliga ämnen i gas- eller vätskeform i närheten av denna apparat eller andra elektriska apparater. Gaserna som utvecklas kan förorsaka brand eller explosion. Använd inga andra typer av mekaniska, elektriska och kemiska anordningar än dem som rekommenderas av tillverkaren för att påskynda avfrostningen. Använd inte och lägg inte in elektriska apparater inuti apparaten om dessa inte är specifikt auktoriserade av tillverkaren. Apparaten får ej användas av personer (inklusive barn) med reducerad fysisk, känslomässig eller mental kapacitet, eller av personer utan lämplig kompetens eller erfarenhet, såvida de inte fått instruktioner om apparatens användande från den eller de personer som ansvarar för deras säkerhet. Låt inte barn leka med apparaten eller gömma sig inuti den. Barn som ägnar sig åt sådana lekar riskerar att bli instängda i apparaten med påföljande risk för kvävning. Förtär inte den vätska (ej giftig) som finns i frysackumulatorerna (på vissa modeller). Förtär inte isbitar eller isglassar direkt efter att de tagits ut ur frysen. Den låga temperaturen kan förorsaka köldskador. ANVÄNDNING Dra alltid ut stickkontakten ur eluttaget eller skilj skåpet från elnätet på annat sätt innan någon typ av rengöring och underhåll görs. Apparater som är utrustade med ismaskin och vattendistributör måste anslutas till en vattenledning med dricksvatten (med ett tryck mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar)). Ismaskiner och/eller vattendistributörer som inte är direkt kopplade till en vattenledning får endast fyllas med dricksvatten. Använd kyldelen uteslutande för förvaring av färska livsmedel och frysdelen uteslutande för förvaring av frysta livsmedel, infrysning av färska livsmedel och tillverkning av isbitar. Förvara inte glasbehållare som innehåller vätskor i frysdelen. De kan spricka. Tillverkaren accepterar inget ansvar om ovan nämnda säkerhetsföreskrifter och förslag inte iakttas. 118

4 INSTALLATION Ställ inte apparaten i närheten av en värmekälla. Elförbrukningen ökar om apparaten utsätts för direkt solljus eller placeras intill en värmekälla (värmeledning, spis o.s.v.). Detta bör därför undvikas. Om apparaten inte kan placeras långt ifrån värmekällor måste följande minsta avstånd respekteras: - 30 cm från kol- eller gasoleldade spisar, - 3 cm från elektriska spisar och/eller gasspisar. Rengör insidan (se Rengöring och underhåll). Sätt i tillbehören/delarna som medföljer. ALLMÄN BESKRIVNING AV KYL/FRYSEN Denna apparat är en kombinerad kyl/frys. Den styrs elektroniskt vilket innebär att temperaturen kan ställas in separat för kylen respektive frysen. NO FROST frysen med automatisk avfrostning skall användas för infrysning av färska och tillagade matvaror, tillverkning av isbitar och förvaring av djupfrysta och infrysta matvaror. Kylen med automatisk avfrostning skall användas för förvaring av färska matvaror och drycker. Den optimala prestandan beror på klimatklassen som anges på typskylten. Semesterfunktionen Tack vare den elektroniska styrenheten kan frysen vara igång även om kylen är frånslagen. Tryck på knappen (5) i 3 sekunder med apparatens båda utrymmen påslagna tills kylens temperaturdisplay (7) släcks och den gröna kontrollampan (6) tänds. Frysens temperaturdisplay (4) förblir tänd. Av tekniska skäl går det inte att slå från frysen och låta kylen vara igång. Frånslagning av apparaten Tryck på knappen (1) i minst 3 sekunder. Apparaten slås från men förblir strömsatt. Innerbelysningen och samtliga kontrollampor på kontrollpanelen släcks förutom temperaturdisplayerna (4) och (7), som var och en visar två tända horisontella streck (- -, - -), och kontrollampan (6) (semesterfunktionen). Tryck på nytt på samma knapp i 3 sekunder för att slå på apparaten på nytt. Knapplås För att undvika oavsiktliga val (knapparna trycks in av förpackningar och/eller matvaror eller av barn) kan du låsa kontrollpanelen genom trycka in knapparna (8) och (9) samtidigt i 3 sekunder. En ljudsignal indikerar att funktionen har aktiverats. När knapplåset är aktiverat är hela kontrollpanelen låst med undantag av knappen för larmåterställning (11). Varje gång knappen trycks in hörs en ljudsignal och texten CL visas på temperaturdisplayerna (4) och (7) så länge knappen är intryckt. Lås upp kontrollpanelen på samma sätt som ovan genom att trycka in samma knappar samtidigt i 3 sekunder. 119

5 ANVÄNDNING AV KYLEN Påslagning av apparaten och reglering av temperaturen Slå på strömmen till apparaten. Installera bakteriefiltret (om det finns) (se avsnitt Rutinunderhåll och -rengöring). De idealiska temperaturerna för förvaring av matvaror har ställts in på fabriken före leverans. När apparaten slås på för första gången hörs en ljudsignal och den röda kontrollampan (10) blinkar. Detta indikerar att temperaturen inte är tillräckligt låg för att matvarorna skall kunna läggas in. Du kan stänga av ljudsignalen genom att trycka på knappen (11) på kontrollpanelen. Lägg inte in matvarorna i frysen förrän den röda kontrollampan har släckts. Anmärkning: Det tar 4-5 timmar innan kylen uppnår rätt temperatur för förvaring av matvaror. Rumstemperaturen, apparatens placering och hur ofta dörrarna öppnas kan inverka på den invändiga temperaturen i apparatens båda utrymmen. Termostaten skall därför regleras med hänsyn tagen till dessa faktorer. Avståndet mellan hyllorna och den bakre väggen i apparaten gör att luften kan cirkulera fritt. Placera inte matvarorna så att de vidrör den bakre väggen i kylen. Lägg inte in varma matvaror i apparaten. Förvara vätskor i slutna behållare. Vid förvaring av grönsaker med hög vattenhalt kan det bildas kondens i kylen. Detta är ingenting som äventyrar apparatens korrekta funktion. Förvaring av matvaror i kylen Sätt in matvarorna enligt figuren. 1. Tillagade matvaror 2. Fisk och kött 3. Frukt och grönsaker 4. Flaskor 5. Smör 6. Mjölkprodukter och ost Reglering av temperaturen Temperaturdisplayen (7) är fabriksinställd på 5 C. Tryck på knappen (8) eller (9) på kontrollpanelen tills önskat värde erhålls. Inställningsbar temperatur: min. temperatur 2 C max. temperatur 8 C 120

6 ANVÄNDNING AV KYLEN (forts.) Frånslagning av kylen (Vacation) Tryck på knappen (5) i minst 3 sekunder. Visningen av temperaturen försvinner från temperaturdisplayen (7) och den gröna kontrollampan (6) tänds. Tryck på nytt på knappen (5) i minst 3 sekunder för att slå på kylen igen. Larm för kylen Om dörren lämnas öppen i mer än 1 minut utlöses ett larm varpå en ljudsignal hörs. Om dörren lämnas öppen ytterligare 1 minut börjar innerbelysningen att blinka. Om dörren lämnas öppen i mer än 10 minuter släcks innerbelysningen helt medan ljudsignalen fortsätter att ljuda. När du trycker på knappen för larmåterställning (11) stängs endast ljudsignalen av medan innerbelysningen beter sig enligt tidigare beskrivning. Dörren måste stängas för att larmet för öppen dörr skall deaktiveras helt. 121

7 ANVÄNDNING AV FRYSEN NO FROST frysen har stjärnmärkning. I frysen kan du förvara djupfrysta matvaror. Du kan även frysa in färska matvaror. Dessa skall då placeras på det övre hyllplanet eller i den övre lådan. De djupfrysta matvarorna skall placeras i de andra lådorna så att de inte kommer i kontakt med matvarorna som skall frysas in. Mängden färska matvaror som går att frysa in per dygn anges på typskylten. Reglering av temperaturen Temperaturdisplayen (4) är fabriksinställd på -18 C. Tryck på knappen (2) eller (3) på kontrollpanelen tills önskat värde erhålls. Inställningsbar temperatur: max. temperatur -17 C min. temperatur -24 C Snabbinfrysningsfunktionen (även kallad Extra full, Super eller Snabbinfrysning) Vi rekommenderar dig att använda snabbinfrysningsfunktionen om du lägger in en större mängd färska matvaror i frysen. Välj funktionen genom att trycka på knappen (13) på kontrollpanelen 24 timmar innan de färska matvarorna skall läggas in. På så sätt kan du frysa in den max. mängd färska matvaror som anges på typskylten. Funktionen är aktiverad när den gula kontrollampan (12) är tänd. Snabbinfrysningsfunktionen deaktiveras automatiskt efter 48 timmar. Du kan dock deaktivera funktionen manuellt genom att trycka på samma knapp (den gula kontrollampan (12) släcks). Viktigt! Förpacka och förslut de färska matvarorna som skall frysas in i: aluminiumfolie, plastfolie, plastpåsar, plastbehållare med lock eller förpackningar som är avsedda för infrysning av matvaror. Placera matvarorna som skall frysas in i den övre lådan eller det övre hyllplanet. Se till att det är tillräckligt med utrymme runt förpackningarna så att luften kan cirkulera fritt. Viktigt! I vidstående tabell visas förvaringstider i antal månader för infrysta färska matvaror. Kontrollera följande vid inköp av djupfrysta matvaror: Förpackningen eller paketet skall vara intakt, i annat fall kan produkten förstöras. Om paketet buktar ut eller har fuktfläckar har det inte förvarats under optimala förhållanden och kan ha tinats upp och frysts om. Köp de djupfrysta matvarorna sist av allt och använd kylväskor för transporten. M AT V A R O R MÅNADER

8 ANVÄNDNING AV FRYSEN (forts.) Lägg in de djupfrysta matvarorna i frysen direkt när du kommer hem. Frys inte om djupfrysta matvaror som delvis är upptinade utan konsumera dem inom 24 timmar Undvik temperaturförändringar eller minimera dem så mycket som möjligt. Respektera förpackningens bäst-före-datum. Följ alltid anvisningarna på förpackningen beträffande förvaring av infrysta matvaror. Larm för frysen Temperaturlarm för frysen När apparaten är igång eller under infrysningen kan det inträffa att den röda kontrollampan (10) tänds och att det samtidigt hörs en ljudsignal som indikerar att temperaturen i frysen inte är optimal för förvaring. Detta kan inträffa i följande fall: vid idrifttagandet vid omstart efter avfrostning och rengöring när en alltför stor mängd matvaror läggs in för infrysning när frysens dörr inte är ordentligt stängd. Tryck på knappen (11) för att stänga av ljudsignalen. Den röda kontrollampan (10) släcks automatiskt när de optimala temperaturförhållandena uppnås. Strömavbrottslarm Om ett temperaturvärde blinkar på frysens temperaturdisplay (4), kontrollampan (14) blinkar, det hörs en ljudsignal och knapparna för reglering av temperaturen är låsta, har det inträffat en strömavbrott. Strömavbrottet har dessutom varat såpass länge att korrekt förvaringstemperatur inte kan garanteras. Displayen visar den högsta temperaturen som har uppnåtts i frysen. Tryck på knappen för larmåterställning (11) för att radera visningen av larmet och återställa kontrollpanelens funktion. Kontrollera matvarorna eftersom frysens max. temperaturgräns på -9 C har överskridits (temperaturgräns för korrekt förvaring av matvaror). Anmärkning: Frysen klarar av att bibehålla den temperatur som krävs för förvaring av matvaror även om det inträffar ett strömavbrott. Undvik dock att öppna dörren så länge strömavbrottet pågår. 123

9 ANVÄNDNING AV FRYSEN (forts.) Borttagning av lådor Dra ut lådorna så långt det går, lyft dem en aning och dra ut dem. Anmärkning: Frysen kan även användas utan lådor för att frigöra mer utrymme. Placera matvarorna direkt på hyllplanen. Kontrollera att frysens dörr är ordentligt stängd när du har lagt in matvarorna. Tillverkning av isbitar Fyll isbitstråget upp till 2/3 med vatten och placera det i frysen. Om tråget skulle frysa fast i lådorna eller på hyllplanet skall du inte använda spetsiga eller vassa föremål för att ta loss det. Böj tråget en aning - då lossar isbitarna lättare. 124

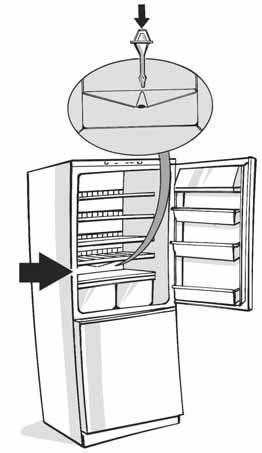

10 RUTINUNDERHÅLL OCH -RENGÖRING Slå från apparaten genom att trycka på knappen (1) på kontrollpanelen i 3 sekunder före alla typer av underhålls- och rengöringsingrepp. Dra sedan ut stickkontakten ur eluttaget eller koppla apparaten från elnätet. Rengöring av frysen Avfrostningen av frysen sker helt automatiskt. Om du vill rengöra utrymmet slår du från apparaten enligt tidigare anvisningar och gör enligt följande: 1. Öppna frysens dörr och ta ut alla matvaror. Linda in dem tätt intill varandra i tidningspapper och placera dem på en sval plats eller i en kylväska. 2. Rengör frysen invändigt med en svamp fuktad med varmt vatten och/eller ett milt rengöringsmedel. Använd inte slipande rengöringsmedel. 3. Torka omsorgsfullt rent och torrt. 4. Stäng frysens dörr. 5. Återanslut apparaten till elnätet och tryck på nytt på knappen (1) i 3 sekunder. Det kommer att höras en ljudsignal (temperaturlarm), men den kan du stänga av genom att trycka på knappen (11). Lägg inte tillbaka matvarorna i frysen förrän den röda kontrollampan (10) har släckts. Anmärkning: För en noggrann rengöring av apparaten går det att ta bort glashyllorna i frysen. Ta tag i glashyllornas framkant och lyft dem en aning för att frigöra dem från spärren och dra ut dem. Låt dörren stå på glänt om frysen inte skall användas på en längre tid för att förhindra att det uppstår mögel, dålig lukt och rostangrepp i frysen. Rengöring av kylen Avfrostningen av kylen sker helt automatiskt. Förekomsten av vattendroppar på den bakre väggen i kylen visar att den automatiska avfrostningen är igång. Avfrostningsvattnet leds automatiskt till ett dräneringshål och töms ut i en behållare där det förångas. Rengör dräneringshålet med jämna mellanrum. Använd verktyget som medföljer så att avfrostningsvattnet kan ledas bort kontinuerligt och på korrekt sätt. 125

11 RUTINUNDERHÅLL OCH -RENGÖRING (forts.) Rengör kylen på följande sätt: 1. Tryck på knappen (1) på kontrollpanelen i 3 sekunder och frånkoppla apparaten från elnätet. 2. Töm kylen. 3. Rengör kylen invändigt med en svamp fuktad med varmt vatten och/eller ett milt rengöringsmedel. Använd inte slipande rengöringsmedel. 4. Torka omsorgsfullt rent och torrt med en mjuk trasa. 5. Tryck på nytt på knappen (1) i 3 sekunder för att slå på kylen på nytt. 6. Rengör apparaten utvändigt med en fuktig trasa. Använd inte slippasta, stålull, fläckborttagningsmedel (t.ex. aceton, trikloretylen) eller vinäger. Anmärkning: Låt dörren stå på glänt om kylen inte skall användas på en längre tid för att förhindra att det uppstår mögel, dålig lukt och rostangrepp i kylen. Fläkt Kylen kan vara utrustad med fläkt och innerbelysning. Fläkten ger en bättre temperaturfördelning i kylen. Detta ger en bättre förvaring av matvarorna. Viktigt! Fläkten är endast i funktion när kompressorn är i funktion. Täpp inte till ventilationsöppningarna. 126

12 FELSÖKNING Innan du kontaktar Service... Driftstörningar beror ofta på banala saker. Orsakerna är då enkla att lokalisera och problemen kan åtgärdas utan att det behöver användas någon typ av verktyg. Det är likaså fullt normalt att det hörs ljud från apparaten eftersom apparatens fläkthjul och kompressorer som reglerar funktionen startar och stängs av automatiskt. Vissa driftljud går att reducera. Gör på följande sätt: Installera apparaten plant på ett jämnt underlag. Placera apparaten så att den inte vidrör övrig inredning. Kontrollera att de inre komponenterna är korrekt placerade. Kontrollera att flaskorna och behållarna inte vidrör varandra. Normala driftljud: ett visslande ljud när apparaten slås på för första gången eller efter ett längre uppehåll ett kluckande ljud när köldmediet kommer in i rören ett brummande ljud när vattenventilen eller fläkthjulet sätts i igång ett knastrande ljud när kompressorn startar eller när isbitarna faller ned i dispensern ett klickande ljud när kompressorn startar och stängs av. När du hör dessa ljud...är din apparat i perfekt skick! 127

13 FELSÖKNING 1. Apparaten fungerar inte och displayerna är släckta. Har det inträffat ett strömavbrott? Är stickkontakten ordentligt isatt i eluttaget? Har strömmen brutits med hjälp av den tvåpoliga strömbrytaren? Har en säkring gått? Är elsladden trasig? 2. Temperaturen inuti kylen och frysen är inte tillräckligt låg. Är dörrarna ordentligt stängda? Står apparaten i närheten av en värmekälla? Är temperaturen korrekt inställd? Finns det något som hindrar att luften cirkulerar genom ventilationsgallren på apparatens botten? 3. Det finns vatten på kylens botten. Finns det något som hindrar att avfrostningsvattnet rinner undan? Se Rutinunderhåll och -rengöring. 4. Innerbelysningen fungerar inte. Larm för öppen dörr aktiverat (innerbelysningen släcks men displayerna förblir tända) - Kontrollera att kylens dörr är ordentligt stängd för att deaktivera larmet (kontrollpanelens displayer skall släckas när dörren stängs). Öppna dörren igen för att kontrollera att innerbelysningen tänds. Kontakta Service om displayen inte släcks trots att kylens dörr är ordentligt stängd. Kontrollera först som i punkt 1. Gör sedan följande: - Frånkoppla apparaten från elnätet. För byte av glödlampa, se anvisningar och ritning under Produktdata. - Kontrollera glödlampan och byt ut den, om nödvändigt, mot en ny (kan endast erhållas hos Service). 5. Den röda kontrollampan på kontrollpanelen förblir tänd och/eller ljudsignalen ljuder. Kontrollampan och ljudsignalen aktiveras av följande orsaker: 1. Temperaturlarm (den röda kontrollampan (10) blinkar och ljudsignalen ljuder) - Större mängder färska matvaror har nyligen lagts in i frysen. - Frysens dörr är inte ordentligt stängd (se Användning av frysen). 2. Strömavbrottslarm (den röda kontrollampan (14) blinkar, ljudsignalen ljuder och frysens temperaturdisplay blinkar) - Det har inträffat ett strömavbrott (se Användning av frysen). 3. Larmet Fel på frysens sensor (den röda kontrollampan (10) blinkar, ljudsignalen ljuder och på frysens temperaturdisplay visas bokstaven C) - Frysens temperatursensor är trasig men apparaten fortsätter att fungera genom en nödprocedur. Kontakta Service. 4. Larmet Fel på kylens sensorer (den röda kontrollampan (10) blinkar, ljudsignalen ljuder och på kylens temperaturdisplay visas bokstaven C eller E). - En av kylens temperatursensorer är trasig men apparaten fortsätter att fungera genom en nödprocedur. Kontakta Service. Anmärkning: Det tyder inte på ett fel om apparatens främre kant mitt för stoppet för dörrens tätningslist är varm. Detta är fullt normalt och förebygger kondensbildning. Kontrollera om knapplåset är aktiverat om du inte lyckas att reglera temperaturen. 128

14 SERVICE Innan du kontaktar Service: Sätt på apparaten igen för att kontrollera om felet har åtgärdats. Om så inte är fallet drar du ut stickkontakten ur eluttaget, låter apparaten stå och vila i en timme och gör sedan om försöket. Om din apparat inte fungerar korrekt när du har gjort ovan listade kontroller i felsökningstabellen och startat om apparaten, skall du kontakta Service. Beskriv problemet och uppge: apparattyp och serienummer (anges på typskylten) vilken typ av problem det rör sig om modell servicenumret (detta nummer finns efter ordet SERVICE på typskylten som finns inuti apparaten) fullständig adress telefon- och riktnummer. Anmärkning: Omhängning av skåpets dörr som utförs av Service täcks inte av garantin. 129

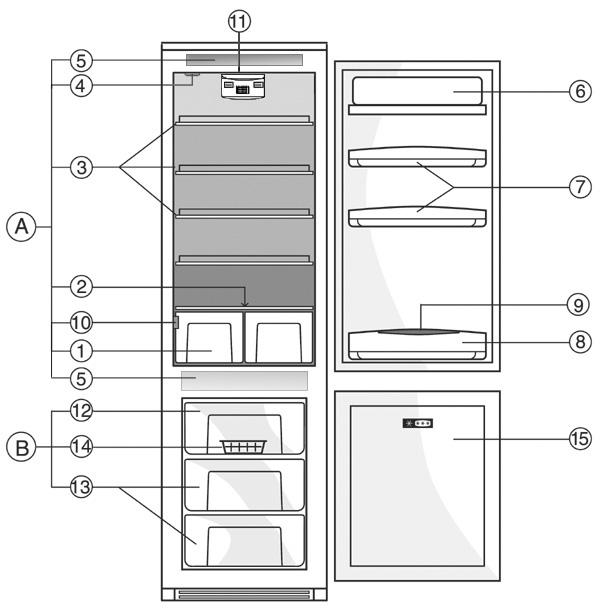

15 PRODUKTDATA S Läs bruksanvisningen noggrant innan apparaten används. A. Kyl 1. Frukt- och grönsakslåda 2. Lock till låda (fisk, kött, mjölkprodukter, ost) 3. Hyllplan/utrymme för hyllplan (tillagade matvaror) Den varmaste zonen Den medelkalla zonen Den kallaste zonen 4. Innerbelysning (beroende på modell) 5. Kontrollpanel (beroende på modell) 6. Övre dörrfack (smör) 7. Dörrfack 8. Flaskhylla 9. Flaskhållare (beroende på modell) 10.Typskylt (placerad intill frukt- och grönsakslådan) 11.Fläkt och/eller innerbelysning och fläkt (beroende på modell) B. Frys 12.Övre låda (infrysningszon) 13.Låda för förvaring av infrysta och djupfrysta matvaror 14.Isbitstråg (inuti lådan) 15.Frysens dörr Anmärkning: Antalet hyllor och tillbehörens utformning kan variera beroende på modell. Samtliga hyllor, dörrfack och hyllplan är utdragbara. Observera! Apparatens tillbehör får inte maskindiskas. D GB F NL E P I GR S N DK FIN

16 KONTROLLPANEL Frys 1. Knapp för Start/Standby av apparaten 2. Knapp för ökning av frysens temperatur 3. Knapp för minskning av frysens temperatur 4. Frysens temperaturdisplay 10. Röd kontrollampa för temperaturlarm 11. Knapp för larmåterställning 12. Gul kontrollampa för snabbinfrysningsfunktionen (även kallad Extra full, Super eller Snabbinfrysning) 13. Knapp för snabbinfrysningsfunktionen (även kallad Extra full, Super eller Snabbinfrysning) 14. Röd kontrollampa för strömavbrott Kyl 5. Knapp för semesterfunktionen för kylen 6. Grön kontrollampa för semesterfunktionen 7. Kylens temperaturdisplay 8. Knapp för ökning av kylens temperatur 9. Knapp för minskning av kylens temperatur KNAPPLÅS Knapplåset kan aktiveras när du har ställt in temperaturen för kylen och frysen. Tryck på knapparna (8) och (9) i minst 3 sekunder för att aktivera knapplåset. En ljudsignal indikerar att funktionen har aktiverats. I detta läge är hela kontrollpanelen låst med undantag av knappen för larmåterställning (11). Varje gång knappen trycks in hörs en ljudsignal och texten CL visas på temperaturdisplayerna (4) och (7) så länge knappen är intryckt. Lås upp kontrollpanelen på samma sätt som ovan genom att trycka in samma knappar samtidigt i 3 sekunder. Anmärkning: Rumstemperaturen, apparatens placering och hur ofta dörrarna öppnas kan inverka på den invändiga temperaturen i kylen och frysen. Temperaturinställningen kan således behöva ändras emellanåt beroende på dessa faktorer. D GB F NL E P I GR S N DK FIN

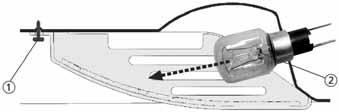

17 BYTE AV GLÖDLAMPA Koppla alltid apparaten från elnätet innan glödlampan byts ut. Glödlampan kan vara placerad på två olika sätt beroende på modell. 1. Lossa skruven och ta bort lamphöljet. 2. Glödlampan har bajonettfattning. SKRUVA INTE PÅ GLÖDLAMPAN utan dra loss den (se pilens riktning). Byt ut glödlampan mot en ny med samma effekt eller med det max. antal watt som anges intill armaturen (finns endast tillgänglig hos Service). 3. Sätt tillbaka lamphöljet och vänta 5 minuter innan du ansluter apparaten på nytt. Printed in Italy 04/08 D GB F NL E P I GR S N DK FIN
