1 Provläsningsexemplar / Preview SVENSK STANDARD SS-EN 758 Handläggande organ Fastställd Utgåva Sida MATERIAL- OCH MEKANSTANDARDISERINGEN, MMS (1+7+7) INNEHÅLLET I SVENSK STANDARD ÄR UPPHOVSRÄTTSLIGT SKYDDAT. SIS HAR COPYRIGHT PÅ SVENSK STANDARD. EFTERTRYCK UTAN TILLSTÅND ÄR FÖRBJUDET. Welding consumables Welding consumables Tubular cored electrodes for metal arc welding with and without a gas shield of non alloy and fine grain steels Classification Tillsatsmaterial för svetsning Rörelektroder för metallbågsvetsning med eller utan gasskydd av olegerat stål och finkornstål Indelning The European Standard has the status of a Swedish Standard. This document contains the official English version of with a Swedish translation. This standard has been developed in collaboration with the Swedish Welding Commission. This standard supersedes the Swedish Standards MNC 990, SS , SS , SS , SS , SS Swedish Standards corresponding to documents referred to in this Standard are listed in Catalogue of Swedish Standards, issued by SIS. The Catalogue lists, with reference number and year of Swedish approval, International and European Standards approved as Swedish Standards as well as other Swedish Standards. Europastandarden gäller som svensk standard. Detta dokument innehåller den officiella engelska versionen av med svensk översättning. Denna standard har utarbetats i samarbete med Svetskommissionen. Standarden ersätter MNC 990, SS , SS , SS , SS , SS Motsvarigheten och aktualiteten i svensk standard till de publikationer som omnämns i denna standard framgår av Katalog över svensk standard, som ges ut av SIS. I katalogen redovisas internationella och europeiska standarder som fastställts som svenska standarder och övriga gällande svenska standarder. ICS Standarder kan beställas hos SIS som även lämnar allmänna upplysningar om svensk och utländsk standard. Postadress: SIS, Box 6455, STOCKHOLM Telefon: Telefax: X Upplysningar om sakinnehållet i standarden lämnas av Svetskommisionen. Telefon: Telefax: E-post: info@sms-standard.se Prisgrupp P Tryckt i november 1997

2 Provläsningsexemplar / Preview

3 EUROPASTANDARD EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM Provläsningsexemplar / Preview EN 758 Februari 1997 ICS Nyckelord: bågsvetsning, gasbågsvetsning, svetselektroder, olegerat stål, tillsatsmaterial,indelning, beteckningar Svensk version Tillsatsmaterial för svetsning Rörelektroder för metallbågsvetsning med eller utan gasskydd av olegerat stål och finkornstål Indelning Produits consommables pour le soudage Fils fourrés pour le soudage à l arc avec ou sans protection gazeuse des aciers non alliés et à grains fin Classification Welding consumables Welding consumables Tubular cored electrodes for metal arc welding with and without a gas shield of non alloy and fine grain steels Classification Shweißzusätze Fülldrahtelektroden zum Metall- Lichtbogenschweißen mit und ohne Schutzgas von unlegierten Stählen und Feinkornstählen Einteilung Denna standard är den officiella svenska versionen av. För översättningen svarar SIS. Denna europastandard antogs av CEN CEN-medlemmarna är förpliktade att följa fordringarna i CEN/CENELECs interna bestämmelser som anger på vilka villkor denna europastandard i oförändrat skick skall ges status som nationell standard. Aktuella förteckningar och bibliografiska referenser rörande sådana nationella standarder kan på begäran erhållas från CENs centralsekretariat eller från någon av CENs medlemmar. Denna europastandard finns i tre officiella versioner (engelsk, fransk och tysk). En version på något annat språk, översatt under ansvar av en CEN-medlem till sitt eget språk och anmäld till CENs centralsekretariat, har samma status som de officiella versionerna. CENs medlemmar är de nationella standardiseringsorganen i Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike.. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1997 Copyright reserved to CEN members Ref. Nr. Sv

4 Page 2 Provläsningsexemplar / Preview

5 Provläsningsexemplar / Preview Sida 2 Förord Denna europastandard har utarbetats av den tekniska kommittén CEN/TC 121 "Welding" med sekretariat vid DS. Denna europastandard skall ges status som nationell standard, antingen genom publikation av en identisk text eller genom ikraftsättning, senast i augusti Motstridande nationella standarder skall dras in senast i augusti Bilaga A ges för information och innehåller Beskrivning av fyllnadstyper hos elektroder Bilaga B ges för information och innehåller Bibliografi. I bindande referenser hänvisas till ISO Det bör noteras att en europastandard i samma ämne är under framtagning i CEN/TC 121/SC 3. Enligt CEN/CENELECS interna bestämmelser är följande länder förpliktade att införa denna europastandard: Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike. Innehåll Förord 2 Orientering 3 1 Omfattning 3 2 Bindande referenser 3 3 Indelning 3 4 Beteckningar och krav Beteckning för produkt/metod Beteckning för hållfasthet Beteckning för slagseghet hos helsvetsgods Beteckning för kemisk sammansättning hos helsvetsgods Beteckning för elektrodens fyllnadstyp Beteckning för skyddsgas Beteckning för svetsläge Beteckning för vätetal i helsvetsgods 5 5 Mekanisk provning Flersträngsteknik Ensträngsteknik 6 6 Kemisk analys 6 7 Tekniska leveransbestämmelser 6 8 Beteckning 6 Bilaga A (ej bindande) Beskrivning av fyllnadstyper hos elektroder 7 Bilaga B (ej bindande) Bibliografi 7 Sida

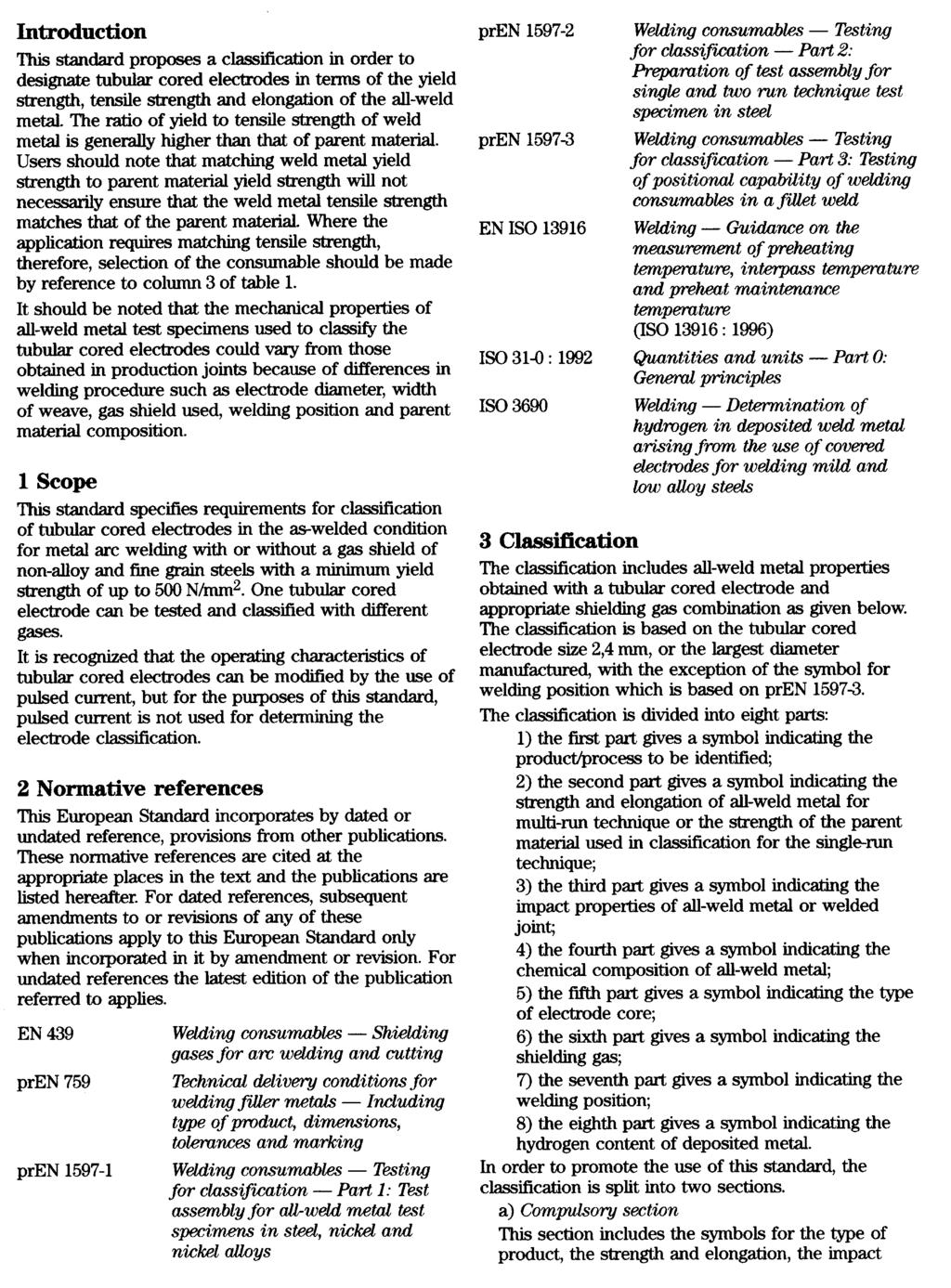

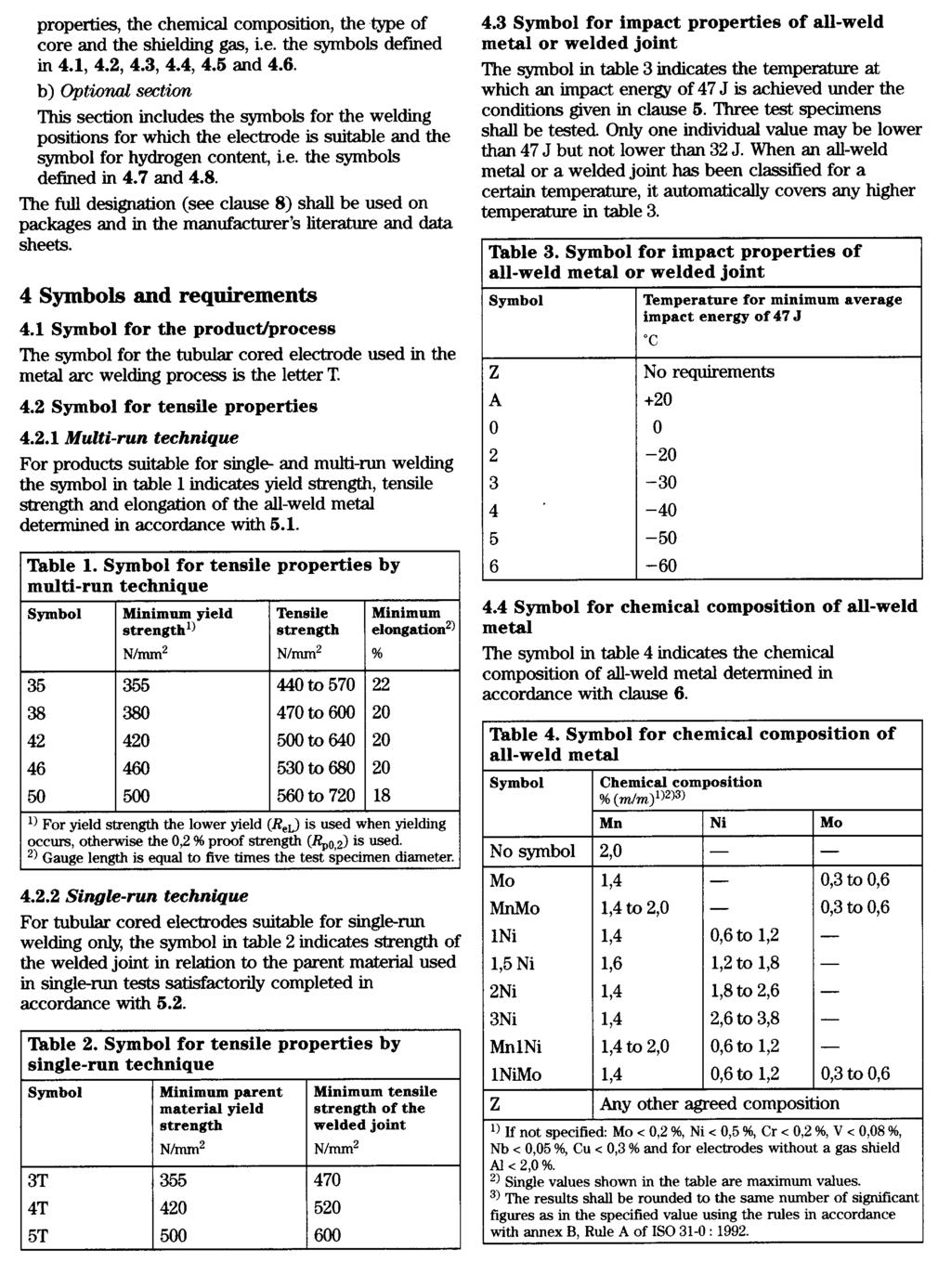

7 Provläsningsexemplar / Preview Sida 3 Orientering Denna standard anger en indelning för att beteckna rörelektroder med sträckgräns, brottgräns och förlängning hos helsvetsgodset. Förhållandet mellan sträckgräns och brottgräns hos svetsgodset är i allmänhet högre än hos grundmaterialet. Användare bör därför lägga märke till att anpassning av svetgodsets sträckgräns till grundmaterialets sträckgräns inte nödvändighetsvis säkerställer att svetsgodsets brottgräns motsvarar grundmaterialets. Då tillämpningen kräver avpassad brottgräns bör därför val av tillsatsmaterial göras med hänsyn till kolumn 3 i tabell 1. Det bör framhållas att de mekaniska egenskaperna hos helsvetsprov som används för att indela elektroderna kommer att avvika från de som uppnås i produktionsförband på grund av skillnader i svetsprocedur som t.ex. elektroddimension, pendlingsbredd, gasskydd, svetsläge och materialsammansättning. 1 Omfattning Standarden anger krav för indelning av rörelektroder baserat på helsvetsgods i obehandlat tillstånd vid metallbågsvetsning med eller utan gasskydd av olegerat stål och finkornstål med minimisträckgräns upp till 500 N/mm². En rörelektrod kan provas och indelas med olika gaser. Det är känt att svetsningsegenskaperna hos rörelektroder kan ändras genom användning av pulsad ström, men syftet med denna standard är att pulsad ström inte skall användas för att bestämma elektrodindelningen. 2 Bindande referenser Denna europastandard införlivar genom daterad eller odaterad referens, villkor från andra publikationer. Dessa bindande referenser citeras i tillämpliga delar av texten och publikationerna förtecknas här nedan. För daterade referenser gäller efterföljande tillägg och revideringar bara när de införlivas i denna europastandard genom tillägg eller revidering. För odaterade referenser gäller den senaste utgåvan av den refererade publikationen. EN 439 Tillsatsmaterial för svetsning Skydds gaser för svetsning och skärning EN 759 Tillsatsmaterial för svetsning Tekniska leveransbestämmelser för tillsatsmaterial för svetsning omfattande produkttyp, dimensioner, toleranser och märkning EN Tillsatsmaterial för svetsning Provning för indelning Del 1: Provstycke för helsvetsprovstav i stål, nickel och nickellegeringar EN Tillsatsmaterial för svetsning Provning för indelning Del 2: Framtagning av provstycke för provstav i ensträngs- och tvåsträngsteknik i stål EN Tillsatsmaterial för svetsning Provning för indelning Del 3: Provning av lägessvetsbarhet hos svetstillsatsmaterial i en kälsvets EN Svetsning Mätning av förhöjd arbetstemperatur, mellansträngstemperatur och arbetstemperatur under svetsning ISO 31-0:1992 Quantities and units Part 0: General principles (Mängder och enheter Del 0: Allmänna principer) ISO Indelning Welding Determination of hydrogen in deposited weld metal arising from the use of covered electrodes for welding mild and low alloy steels Indelningen omfattar egenskaper hos helsvetsgods som erhållits med en rörelektrod och lämplig skyddsgaskombination enligt nedan. Indelningen baseras på rörelektroddimensionen 2,4 mm, eller den grövsta tillverkade dimensionen, med undantag för beteckningen av svetsläge som baseras på EN Indelningen av ett svetsgods uppdelas i åtta delar: 1) den första delen ger en beteckning som anger produkten/metoden som avses 2) den andra delen ger en beteckning som anger hållfasthet och förlängning hos helsvetsgodset vid flersträngsteknik eller hållfastheten hos det grundmaterial som använts för indelning vid ensträngsteknik 3) den tredje delen ger en beteckning som anger slagsegheten hos helsvetsgods eller svetsförband 4) den fjärde delen ger en beteckning som anger den kemiska sammansättningen hos helsvetsgodset 5) den femte delen ger en beteckning som anger fyllnadstyp 6) den sjätte delen ger en beteckning som anger skyddsgas 7) den sjunde delen ger en beteckning som anger svetsläge 8) den åttonde delen ger en beteckning som anger helsvetsgodsets vätetal. I avsikt att främja användningen av denna standard är indelningen uppdelad i två grupper: a) Obligatorisk grupp Denna grupp omfattar beteckningar för produkttyp, hållfasthet och förlängning, slagseghets-
