Din värld är vår inspiration

Transkript

1 Förvara

2 Din värld är vår inspiration Vår passion är inredningar och förvaringslösningar för professionell miljö. Hyllsystem, däckställ, butiksdisplayer, shop-in-shop-lösningar för att nämna några. Hos oss föds idéer, lösningar förädlas, utvecklas och konstrueras. Kvalitet, nytta och effekt är slutmålen. Antingen det handlar om inredningar för lager, arkiv, butik eller andra utrymmen. Välj fritt mellan standardeller skräddasydda lösningar hos oss är det mesta möjligt, allt sker i vår egen regi. Egen tillverkning via tekniskt avancerad maskinpark och driven personal, i en och samma byggnad. Därför har vi unik kontroll över samtliga moment. Exponera, förvara, producera Vi kan säkerställa hög kvalitet lika väl som snabbhet och precision i leverans. Din initiala medverkan är också viktig. Det är du som kan din marknad och dina målgrupper. Du stoppar in din värld, dina mål, dina krav. Vi tillför det vi är bäst på; formgivning, materialval, konstruktion, tillverkning, leverans. En slags ömsesidig inspiration. Slutresultatet blir precis som det är tänkt, eller ännu bättre. Sedan 2011 ägs Steelo av Lagercrantz Group, en koncern med verksamhet i sju länder och som sedan 2001 är börnoterat på OMX Stockholm och Nasdaq. Välkommen till vår skapande verkstad. Vår process Design Konstruktion Produktion Logistik Installation Med utgångspunkt från behov eller idé skapar vi attraktiva designförslag. Designen förädlas till en färdig konstruktionslösning. Effektivt produktionsflöde med all tillverkning samlat under vårt eget tak. Kundanpassade logistiklösningar med allt från emballage till leverans. Installation på plats hos slutkund.

3 Produktregister Sid. 6-7 Hyllställ Sid. 8-9 Kontorshylla Sid. 27 Verktygspanel Sid. 28 Volymställ Sid. 6 Hyllställ galvad Sid. 7 Hyllställ lackad Sid. 8 Kontorshylla Sid. 9 Kontorshylla Sid Hyllsystem Sid. 29 Grenställ Sid Däckställ Sid. 30 Däckställ Sid. 31 Däckställ - Kompakt Sid Det kompletta hyllsystemet Sid. 12 Hyllsystem - Öppen galvad Sid Däckpallsystem Sid. 34 Specialkompakter Sid. 13 Hyllsystem - Öppen lackad Sid Hyllsystem - Sluten galvad Sid Hyllsystem - Sluten lackad Sid. 35 Vagnsystem Sid Hyllsystem - Kompakt Sid Hyllsystem - Tillbehör

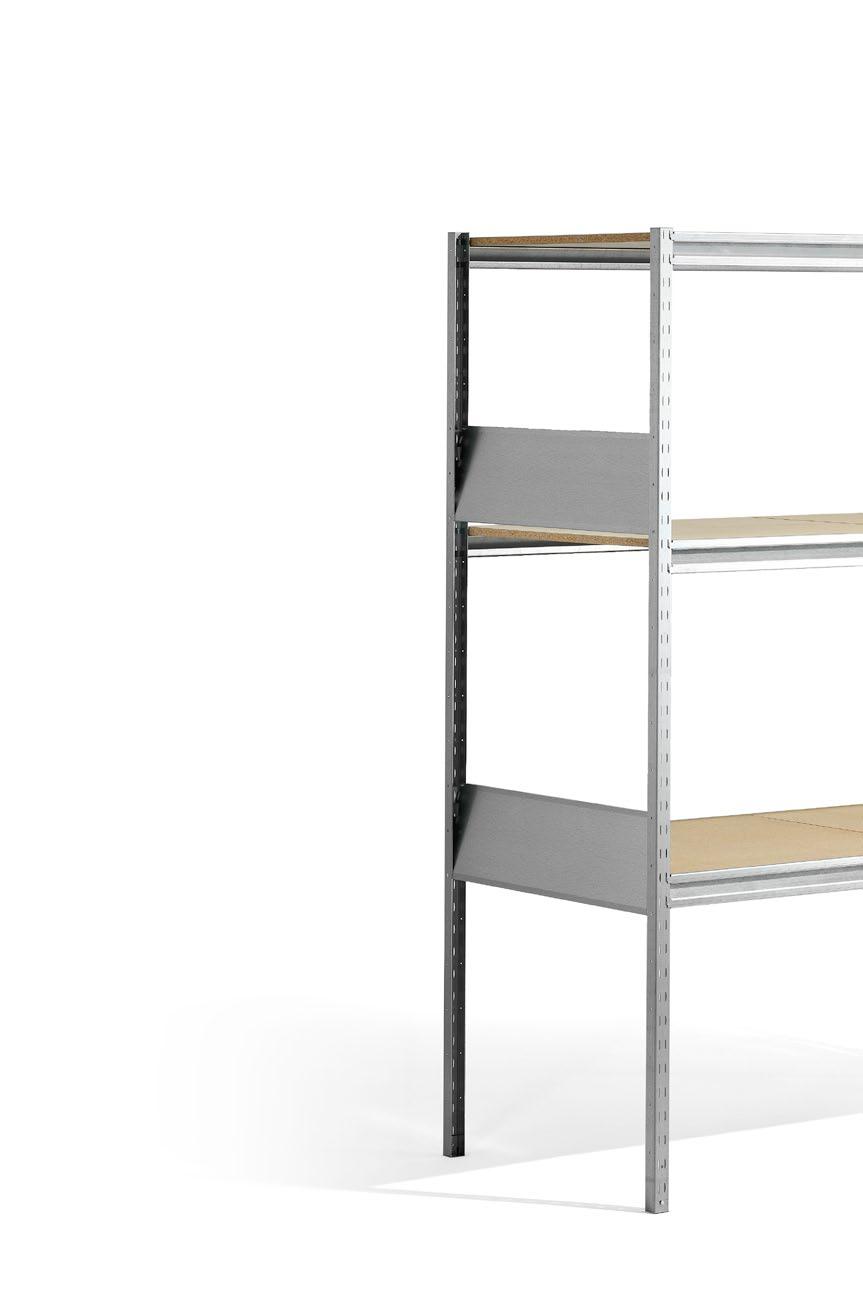

4 Hyllställ - galvad Hyllstället är en kostnadseffektiv förvaringslösning som täcker de flesta behov. Hyllstället bygger på en stabil konstruktion, enkel montering och hyllor som är flyttbara i 35 mm:s intervall. Hyllställ - lackad Hyllställ i lackat utförande finns med stolpar i fyra färger med vita hyllplan. 940 mm 940 mm 935 mm 935 mm Max belastning per sektion 400 kg Max belastning per sektion 400 kg Max belastning per hylla 80 kg Max belastning per hylla 80 kg Stolpe Inkl. stolpfötter. 4-pack är även ryggkrysset inkluderat Stolpe, galvad H 1970 mm 4 Fp Stolpe, galvad H 1970 mm 2 Fp Stolpe Inkl. stolpfötter. 4-pack är även ryggkrysset inkluderat Stolpe, vit H 1970 mm 4 Fp Stolpe, röd H 1970 mm 4 Fp Stolpe, blå H 1970 mm 4 Fp Stolpe, svart H 1970 mm 4 Fp Stolpe, vit H 1970 mm 2 Fp Stolpe, röd H 1970 mm 2 Fp Stolpe, blå H 1970 mm 2 Fp Stolpe, svart H 1970 mm 2 Fp Hyllplan Inkl. hyllhakar, 2 st gavelstag och skruv Hyllplan, galvad 930x300 mm 5 Fp Hyllplan, galvad 930x400 mm 5 Fp Hyllplan, galvad 930x500 mm 5 Fp Hyllplan, galvad 930x600 mm 5 Fp Hyllplan Inkl. hyllhakar, 2 st gavelstag och skruv Hyllplan, vit B 930xD 300 mm 5 Fp Hyllplan, vit B 930xD 400 mm 5 Fp Hyllplan, vit B 930xD 500 mm 5 Fp Hyllplan, vit B 930xD 600 mm 5 Fp Ryggkryss Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 930 mm 1 St Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 930 mm 1 St Golv/väggfäste Består av 4 st golvfästen eller användas som 2 st väggfästen. Skruv ingår för att fästa i stolpen, skruv för att fästa i golv eller vägg ingår inte Golv/väggfäste 4 St Golv/väggfäste Består av 4 st golvfästen eller användas som 2 st väggfästen. Skruv ingår för att fästa i stolpen, skruv för att fästa i golv eller vägg ingår inte Golv/väggfäste 4 St

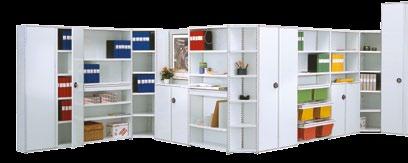

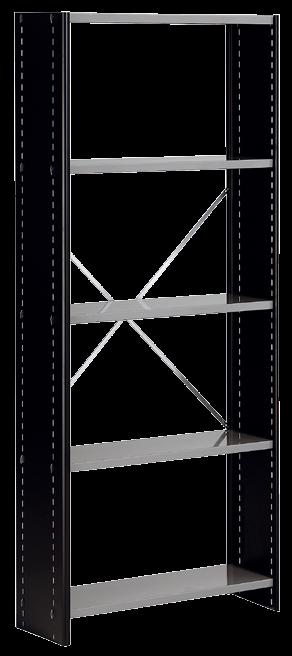

5 Kontorshylla Kontorshylla med rundad gavel i framkant. Gavel i svart utförande och hyllplan i silverfärg. Kontorshylla Exklusiv Exklusiv kontorshylla med sluten perforerad stålgavel lackad i silverfärg och operforerad rygg. Hyllplanen finns i boklaminat eller bokfanér. Max belastning per sektion Max belastning per hylla 800 mm 800 mm 400 kg 80 kg Max belastning per sektion Max belastning per hylla 1000 mm 965 mm 400 kg 80 kg Gavel Gavel Gavel, svart H 1905 x D 310 mm 2 St Gavel, silver H 1968 x D 305 mm 1 St Fot till gavel Det går åt 1 st plastfot/gavel Fot till gavel H 2 mm 2 St Hyllplan Inkl. hyllhakar Hyllplan, silver B 800 x D 290 mm 1 St Hyllplan, silver B 800 x D 290 mm 5 Fp Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 930 mm 1 St Fot till gavel Det krävs 1 st/gavel Fot till gavel D 300xB 30 xh 30 mm 1 St Gavelfyllning Gavelfyllning H 1968 x B 231 mm 1 St Hyllplan Inkl. hyllbeslag /000 Hylla boklaminat 930x300x22 mm 5 St /000 Hylla bokfanér med lamellkärna 930x300x22 mm 5 St Ryggplåt Inkl. skruvar Ryggplåt H 1968 x B 930 mm 1 St

6 Hyllsystem - det kompletta hyllsystemet Det kompletta hyllsystemet med ett tillbehörsprogram utöver det vanliga som kan byggas ut i efterhand. Hyllsystemet täcker de flesta behov inom lager, verkstad, butik och kontor. Hyllsystemet är en genomtänkt helhetslösning med brett tillbehörsprogram. Fyra höjder 987, 1958, 2478 och 3000 mm. Tre längder 465, 930 och 1160 mm och fem djup 300, 400, 500, 600 och 700 mm Finns som galvat, lackat, öppet och slutet system. Hyllsystemet bygger på en kraftig konstruktion som kan belastas med upp till kg/sektion, hyllplanen tål 150 kg med förstärkningsbalk 225 kg. Hyllsystemet är en genomtänkt helhetslösning där funktion, kvalitet och tidsbesparande montering är satt i centrum. Enkel och tidsbesparande montering, exempelvis är hyllorna flyttbara med 34,66 mm:s intervall i höjdled som hakas direkt på hyllhakar

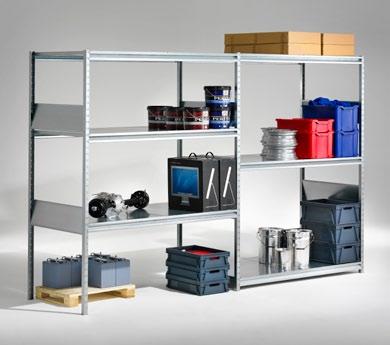

7 Hyllsystem - öppen galvad Hyllsystem öppen i galvat utförande. Finns i två höjder, tre längder och fem djup. Hyllsystem - öppen lackad Hyllsystem öppen i lackad utförande. Finns i tre höjder, tre längder och fem djup. 535, 1000 alt mm 535, 1000 alt mm 500, 965 alt mm 500, 965 alt mm Max belastning per sektion 1200 kg Max belastning per sektion 1200 kg Max belastning per hylla 150 kg Max belastning per hylla 150 kg Stolpe Stolpe Stolpe, galvad H 1958 mm 2 Fp Stolpe, galvad H 2478 mm 2 Fp Stolpe, blå H 1958 mm 2 Fp Stolpe, blå H 2478 mm 2 Fp Stolpe, blå H 3000 mm 4 St Stolpfot Plastfot, svart - St Stolpfot Plastfot, svart - St Gavelstag - Inkl. skruvar Gavelstag, galvad H 200 x B 300 mm 1 St Gavelstag, galvad H 200 x B 400 mm 1 St Gavelstag, galvad H 200 x B 500 mm 1 St Gavelstag, galvad H 200 x B 600 mm 1 St Gavelstag, galvad H 200 x B 700 mm 1 St Gavelstag Inkl. skruvar Gavelstag, grå H 200 x B 300 mm 1 St Gavelstag, grå H 200 x B 400 mm 1 St Gavelstag, grå H 200 x B 500 mm 1 St Gavelstag, grå H 200 x B 600 mm 6 St Gavelstag, grå H 200 x B 700 mm 6 St Hyllplan - Inkl. hyllhakar Hyllplan, galvad B 465xD 300 mm 5 St Hyllplan, galvad B 465xD 400 mm 5 St Hyllplan, galvad B 465xD 500 mm 5 St Hyllplan, galvad B 465xD 600 mm 5 St Hyllplan, galvad B 465xD 700 mm 5 St Hyllplan, galvad B 930xD 300 mm 5 Fp Hyllplan, galvad B 930xD 400 mm 5 Fp Hyllplan, galvad B 930xD 500 mm 5 Fp Hyllplan, galvad B 930xD 600 mm 5 St Hyllplan, galvad B 930xD 700 mm 5 St Hyllplan, galvad B1160xD 300 mm 5 St Hyllplan, galvad B1160xD 400 mm 5 St Hyllplan, galvad B1160xD 500 mm 5 St Hyllplan, galvad B1160xD 600 mm 5 St Hyllplan, galvad B1160xD 700 mm 5 St Ryggkryss Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 880 mm 1 St Ryggkryss 930 mm 1 St Ryggkryss 1160 mm 1 St Hyllplan Inkl. hyllhakar Hyllplan, grå B 465 x D 300 mm 5 St Hyllplan, grå B 465 x D 400 mm 5 St Hyllplan, grå B 465 x D 500 mm 5 St Hyllplan, grå B 465 x D 600 mm 5 St Hyllplan, grå B 465 x D 700 mm 5 St Hyllplan, grå B 930 x D 300 mm 5 Fp Hyllplan, grå B 930 x D 400 mm 5 Fp Hyllplan, grå B 930 x D 500 mm 5 Fp Hyllplan, grå B 930 x D 600 mm 5 St Hyllplan, grå B 930 x D 700 mm 5 St Hyllplan, grå B1160x D 300 mm 5 St Hyllplan, grå B1160x D 400 mm 5 St Hyllplan, grå B1160x D 500 mm 5 St Hyllplan, grå B1160x D 600 mm 5 St Hyllplan, grå B1160x D 700 mm 5 St Ryggkryss Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 880 mm 1 St Ryggkryss 930 mm 1 St Ryggkryss 1160 mm 1 St

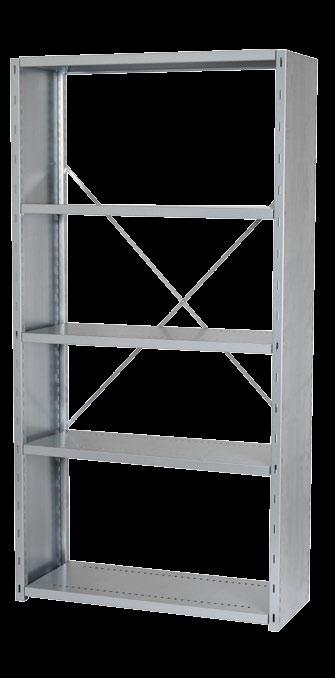

8 Hyllsystem - sluten galvad Hyllsystem - sluten galvad Hyllsystem sluten i galvat utförande. Finns i två höjder, tre längder och fem djup. Max belastning per sektion Max belastning per hylla Gavel 535, 1000 alt mm 500, 965 alt mm 1200 kg 150 kg Gavel, galvad H 1958 x B 300 mm 1 St Gavel, galvad H 1958 x B 400 mm 1 St Gavel, galvad H 1958 x B 500 mm 1 St Gavel, galvad H 1958 x B 600 mm 1 St Gavel, galvad H 1958 x B 700 mm 1 St Gavel, galvad H 2478 x B 300 mm 1 St Gavel, galvad H 2478 x B 400 mm 1 St Gavel, galvad H 2478 x B 500 mm 1 St Gavel, galvad H 2478 x B 600 mm 1 St Gavel, galvad H 2478 x B 700 mm 1 St Gavelfot Det krävs 2 st/gavel Plastfot stålgavel, svart - St Gavelfyllning Gavelfyllning, galvad H 1958 x B 232 mm 2 St Gavelfyllning, galvad H 1958 x B 332 mm 2 St Gavelfyllning, galvad H 1958 x B 432 mm 2 St Gavelfyllning, galvad H 1958 x B 532 mm 2 St Gavelfyllning, galvad H 1958 x B 632 mm 2 St Gavelfyllning, galvad H 2477 x B 232 mm 2 St Gavelfyllning, galvad H 2477 x B 332 mm 2 St Gavelfyllning, galvad H 2477 x B 432 mm 2 St Gavelfyllning, galvad H 2477 x B 532 mm 2 St Gavelfyllning, galvad H 2477 x B 632 mm 2 St Hyllplan - Inkl. hyllhakar Hyllplan, galvad B 465 x D 300 mm 5 St Hyllplan, galvad B 465 x D 400 mm 5 St Hyllplan, galvad B 465 x D 500 mm 5 St Hyllplan, galvad B 465 x D 600 mm 5 St Hyllplan, galvad B 465 x D 700 mm 5 St Hyllplan, galvad B 930 x D 300 mm 5 Fp Hyllplan, galvad B 930 x D 400 mm 5 Fp Hyllplan, galvad B 930 x D 500 mm 5 Fp Hyllplan, galvad B 930 x D 600 mm 5 St Hyllplan, galvad B 930 x D 700 mm 5 St Hyllplan, galvad B1160x D 300 mm 5 St Hyllplan, galvad B1160x D 400 mm 5 St Hyllplan, galvad B1160x D 500 mm 5 St Hyllplan, galvad B1160x D 600 mm 5 St Hyllplan, galvad B1160x D 700 mm 5 St Ryggkryss Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 880 mm 1 St Ryggkryss 930 mm 1 St Ryggkryss 1160 mm 1 St Ryggplåt - Inkl. skruv Ryggplåt, galvad H 1958 x B 535 mm 1 St Ryggplåt, galvad H 2478 x B 535 mm 1 St Ryggplåt, galvad H 1958 x B 930 mm 1 St Ryggplåt, galvad H 2478 x B 930 mm 1 St Ryggplåt, galvad H 1958 x B1160 mm 1 St Ryggplåt, galvad H 2478 x B1160 mm 1 St

9 Hyllsystem - sluten lackad Hyllsystem - sluten lackad Hyllsystem i lackad utförande. Finns i tre höjder, tre längder och fem djup. Gavel Gavelfyllning Max belastning per sektion Max belastning per hylla 535, 1000 alt mm 500, 965 alt mm 1200 kg 150 kg Gavel, blå H 987 x B 300 mm 2 St Gavel, blå H 987 x B 400 mm 2 St Gavel, blå H 987 x B 500 mm 2 St Gavel, blå H 987 x B 600 mm 2 St Gavel, blå H 987 x B 700 mm 2 St Gavel, blå H 1958 x B 300 mm 1 St Gavel, blå H 1958 x B 400 mm 1 St Gavel, blå H 1958 x B 500 mm 1 St Gavel, blå H 1958 x B 600 mm 1 St Gavel, blå H 1958 x B 700 mm 2 St Gavel, blå H 2478 x B 300 mm 1 St Gavel, blå H 2478 x B 400 mm 1 St Gavel, blå H 2478 x B 500 mm 1 St Gavel, blå H 2478 x B 600 mm 2 St Gavel, blå H 2478 x B 700 mm 2 St Gavelfyllning, blå H 987 x B 232 mm 2 St Gavelfyllning, blå H 987 x B 332 mm 2 St Gavelfyllning, blå H 987 x B 432 mm 2 St Gavelfyllning, blå H 987 x B 532 mm 2 St Gavelfyllning, blå H 987 x B 632 mm 2 St Gavelfyllning, blå H 1958 x B 232 mm 2 St Gavelfyllning, blå H 1958 x B 332 mm 2 St Gavelfyllning, blå H 1958 x B 432 mm 2 St Gavelfyllning, blå H 1958 x B 532 mm 2 St Gavelfyllning, blå H 1958 x B 632 mm 2 St Gavelfyllning, blå H 2477 x B 232 mm 2 St Gavelfyllning, blå H 2477 x B 332 mm 2 St Gavelfyllning, blå H 2477 x B 432 mm 2 St Gavelfyllning, blå H 2477 x B 532 mm 2 St Gavelfyllning, blå H 2477 x B 632 mm 2 St Gavelfot Det krävs 2 st/gavel Hyllplan - Inkl. hyllhakar Plastfot stålgavel, svart - St Gavelfot Hyllplan, grå B 465 x D 300 mm 5 St Hyllplan, grå B 465 x D 400 mm 5 St Hyllplan, grå B 465 x D 500 mm 5 St Hyllplan, grå B 465 x D 600 mm 5 St Hyllplan, grå B 465 x D 700 mm 5 St Hyllplan, grå B 930 x D 300 mm 5 Fp Hyllplan, grå B 930 x D 400 mm 5 Fp Hyllplan, grå B 930 x D 500 mm 5 Fp Hyllplan, grå B 930 x D 600 mm 5 St Hyllplan, grå B 930 x D 700 mm 5 St Hyllplan, grå B1160x D 300 mm 5 St Hyllplan, grå B1160x D 400 mm 5 St Hyllplan, grå B1160x D 500 mm 5 St Hyllplan, grå B1160x D 600 mm 5 St Hyllplan, grå B1160x D 700 mm 5 St Ryggkryss Ryggkryss komplett med skruvar, placeras på varannan sektion Ryggkryss 880 mm 1 St Ryggkryss 930 mm 1 St Ryggkryss 1160 mm 1 St Ryggplåt - Inkl. skruvar Ryggplåt, grå H 987 x B 535 mm 1 St Ryggplåt, grå H 987 x B 930 mm 1 St Ryggplåt, grå H 987 x B1160 mm 1 St Ryggplåt, grå H 1958 x B 535 mm 1 St Ryggplåt, grå H 1958 x B 930 mm 1 St Ryggplåt, grå H 1958 x B1160 mm 1 St Ryggplåt, grå H 2478 x B 535 mm 1 St Ryggplåt, grå H 2478 x B 930 mm 1 St Ryggplåt, grå H 2478 x B1160 mm 1 St

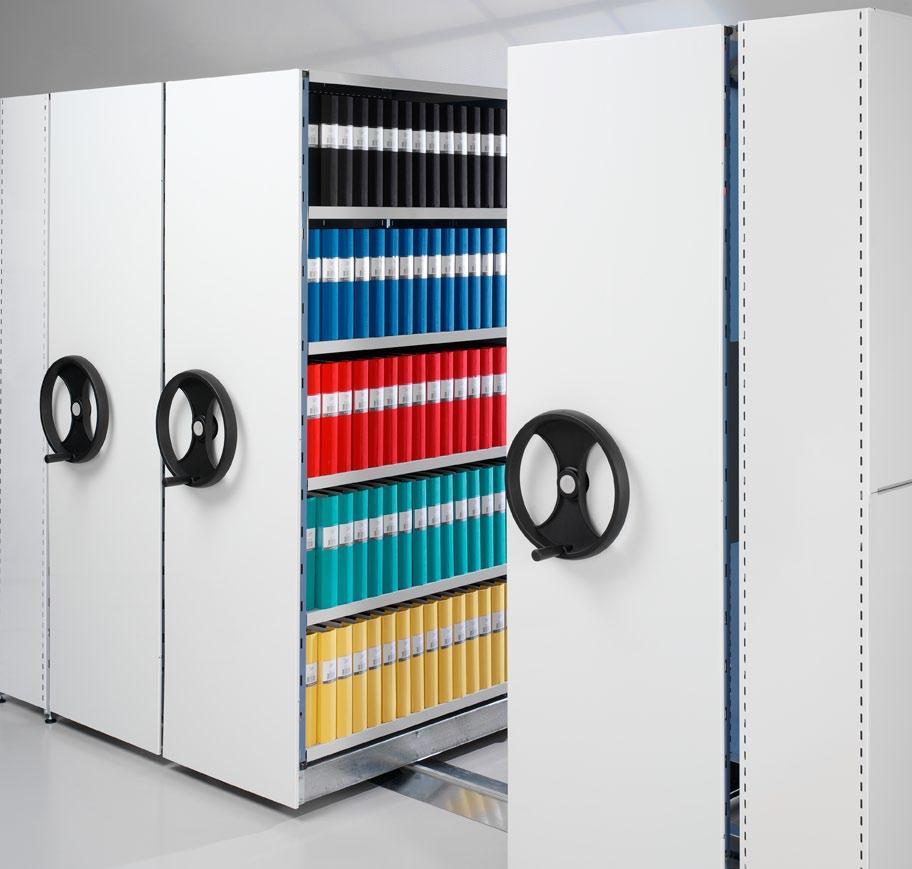

10 Hyllsystem - Kompakt Hyllsystem kompakt för kontor eller verkstad där du vill utnyttja ytan maximalt. Kompaktlagring är ett ekonomiskt alternativ till nybyggnation. Hyllsystem - Kompakt Inräknat i de färdiga modulerna är vagnar med handtag eller ratt, räls, rälsstopp/rälsfäste, buffertar, sidogavlar, 6-7 respektive 5-6 hyllplan, stagplåt för hyllställen på vagnarna. Djup 620 är främst avsedda för förvaring av pärmar och här ingår det 6 st hyllplan per sektion. Höjd 2340 mm ingår det 7 hyllplan i höjd. Hyllställens höjd är 1960 eller 2340 mm. Totalhöjd inkl. vagn är 2100 resp mm Med kompaktlagring kan man lagra mer än dubbelt så mycket på samma yta jämfört med konventionella hyllställ. Brett tillbehörsprogram Drift på samtliga hjul med andra ord 4-hjulsdrift på samtliga hjul. Plint för fasta sektioner för att få en enhetlig höjd och design. Möjlighet att kundanpassa både längd och bredd, samt färg. Räls läggs direkt på golvet. Låsbara vagnar som effektivt stoppar obehöriga från tillgång till kompaktarkivet. Vagn med 620 mm djup klarar en belastning upp till 600 kg/vagnsektion. Vagnarna 820 mm och 1020 mm djupa tar en belastning upp till 1000 kg/vagnsektion. Varje hyllplan tar 150 kg utbredd last. Standardfärger är blå gavlar och grå hyllplan. I standardutförande är hyllplanslängden 930 mm, finns även med 1160 mm långa hyllplan. Kompaktvagn med handtagsdrift Längd 1050 mm 2015 mm 2980 mm 3945 mm Djup Höjd 1 sekt 2 sekt 3 sekt 4 sekt 620 mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm Till höger visas exempel på ett konventionellt lager som rymmer 280 hyllmeter, vid kompaktlagring får du plats med 580 hyllmeter inom samma yta

11 Hyllsystem - Kompakt Inräknat i de färdiga modulerna är vagnar med handtag eller ratt, räls, rälsstopp/rälsfäste, buffertar, sidogavlar, 6-7 respektive 5-6 hyllplan, stagplåt för hyllställen på vagnarna. Djup 620 är främst avsedda för förvaring av pärmar och här ingår det 6 st hyllplan per sektion. Höjd 2340 mm ingår det 7 hyllplan i höjd. Hyllställens höjd är 1960 eller 2340 mm. Totalhöjd inkl. vagn är 2100 resp mm Hyllsystem - Kompakt Tillbehör till kompaktvagnar Vagn med 620 mm djup klarar en belastning upp till 600 kg/vagnsektion. Vagnarna 820 mm och 1020 mm djupa tar en belastning upp till 1000 kg/vagnsektion. Varje hyllplan tar 150 kg utbredd last. Standardfärger är blå gavlar och grå hyllplan. I standardutförande är hyllplanslängden 930 mm, finns även med 1160 mm långa hyllplan. Sektioner med djup 620 går det åt 2 st räls upp till 2980 längd, från 3945 går det åt 3 st räls. Sektioner med djup 820 och 1020 mm går det åt 2 st räls upp till 2065 mm, från 2980 går det åt 3 st räls, från 4960 går det åt 4 st räls. Uppkörningsramp läggs på båda sidor om varje räls. Låssatsen spärrar hela vagnen från sidförflyttning och spärrar därmed de intilliggande vagnarna Räls 30x30x30 mm - M Uppkörningsramp 500 mm L 500 mm - St Uppkörningsramp 1000 mm L 1000 mm - St Uppkörningsramp 2000 mm L 2000 mm - St Låssats kompaktarkiv silver - Plint Inräknat i de färdiga modulerna är 6-7 respektive 5-6 hyllplan och ryggkryss för de fasta hyllställen på sockel. Djup 310 mm är främst avsedda för förvaring av pärmar och här ingår det 6 st hyllplan per sektion. Höjd 2340 mm ingår det 7 hyllplan i höjd. Hyllställens höjd är 1960 eller 2340 mm. Totalhöjd inkl. plint är 2100 resp mm Plint med djup 310 mm klarar en belastning på 300 kg, 410 och 510 mm djupa en belastning på 500 kg. Standardfärger är blå gavlar och grå hyllplan. I standardutförande är hyllplanslängden 930 mm, finns även med 1160 mm långa hyllplan Varje hyllplan tar 150 kg utbredd last. Plint Längd 1000 mm 1965 mm 2930 mm 3895 mm 4860 mm 5825 mm Djup Höjd 1 sekt 2 sekt 3 sekt 4 sekt 5 sekt 6 sekt 310 mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm Kompaktvagn med rattdrift Längd 1100 mm 2065 mm 3030 mm 3995 mm 4960 mm 5925 mm Djup Höjd 1 sekt 2 sekt 3 sekt 4 sekt 5 sekt 6 sekt 620 mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm mm 2100 mm mm 2480 mm Tillbehör till plint Täckplåt plint H 2058 x B 300 mm 1 St Täckplåt plint H 2440 x B 300 mm 1 St Täckplåt plint H 2058 x B 400 mm 1 St Täckplåt plint H 2440 x B 400 mm 1 St Täckplåt plint H 2058 x B 500 mm 1 St Täckplåt plint H 2440 x B 500 mm 1 St

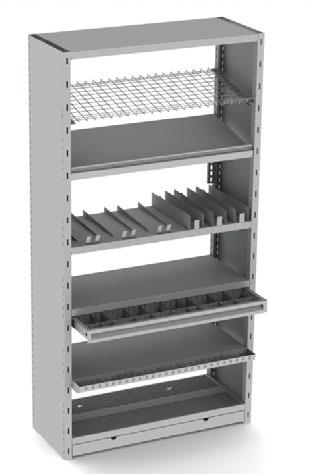

12 Hyllsystem - Tillbehör Hyllsystem - Tillbehör Rakt ryggstag Placeras 1 st på varje sektion, används istället för ryggkryss då du vill ha fritt genomgående när hyllor placeras rygg mot rygg Ryggstag rak, grå 930 mm 8 St Ryggstag rak, grå 1160 mm 8 St Pärmstopp Avdelare som placeras längs med hyllan. Art.nr Benämning Dimension Förp Enhet Pärmstopp för H 60 mm 10 St 930 mm hylla, grå Golv- eller väggfäste Förhindra tipprisk, om höjden på hyllan överstiger djupet med mer än 5 gånger ska hyllan förankras i golv eller vägg. Skruv ingår för att fästa i hyllans stolpe, däremot ej mot golv eller vägg Golvfäste galv L65xB50xH2 mm 4 Fp Väggfäste galv 1,5 mm 2 Fp Pärmstöd Placeras direkt på hyllplanet. Art.nr Benämning Dimension Förp Enhet Pärmstöd vikbar, grå 200x200 mm 10 Fp Bokstöd Fästes under hyllplan Art.nr Benämning Förp Enhet Bokstöd omega, grå för hylldjup 300 mm 50 St Förstärkningsbalk Ökar hyllplanets bärighet från 150 kg till 225 kg, vrids fast direkt under hyllplanet Förstärkningsbalk 930 mm 20 St för 930 mm:s hyllplan, galvaniserad Förstärkningsbalk för 1160 mm:s hyllplan, galvaniserad 1160 mm 20 St Delning Sätts direkt på hyllplanet, kilas fast i hyllplanens spår Delning, grå 300x90 mm 10 Fp Delning, grå 300x150 mm 10 Fp Delning, grå 300x210 mm 10 Fp Delning, grå 400x90 mm 10 Fp Delning, grå 400x150 mm 10 Fp Delning, grå 400x210 mm 10 Fp Delning, grå 500x90 mm 10 Fp Delning, grå 500x150 mm 10 Fp Delning, grå 500x210 mm 10 Fp Delning, grå 600x150 mm 10 St Delning, grå 700x150 mm 10 St Innerhörnhyllplan Innerhörnhyllplanen kompletteras med 1 st vinkelprofil i bakkant Innerhörnhyllplan L 300 x B 400 x D St för hylldjup 300 mm, grå mm Vinkelprofil 1958 mm innerhörnhyll plan, grå H 1958 mm 1 St Ytterhörnhyllplan Ytterhörnhyllplan för hylldjup 300 mm, grå L 300 x B 435 mm x L 300 mm 1 St

13 Hyllsystem - Tillbehör Hyllsystem - Tillbehör Verktygspanel Hängs mellan hyllans gavlar i bakkant. Kvadratiska hål 9,2 mm, c/c 38 mm. Passar till de flesta kroksystem på marknaden Verktygspanel, grå B 930 x H 500 mm 1 St Verktygspanel, blå B 930 x H 500 mm 1 St Verktygspanel med inbygda krokar - pin panel Forma din verktygspanel, pinsen kan böjas ut och in allt efter dina behov Pin panel inkl. 198 krokar B 465 x H 484 mm 2 St Pin panel inkl. 360 krokar B 930 x H 484 mm 1 St Konfektionsstång Förkromat rör med diameter 30 mm, levereras komplett med hyllhakar Konfektionsstång B 930 x D 500 mm 1 St för hylldjup 500 mm Konfektionsstång för hylldjup 600 mm B 930 x D 600 mm 1 St Stållåda Stållådorna löper på kullagrade gejdrar och är utdragbara till 100%. Belastning per låda är 50 kg. Stållådor med djup 600 respektive 700 har låddjup 500 mm Stållåda, grå B 930 x D 300 x H 65 mm 1 St Stållåda, grå B 930 x D 300 x H100 mm 1 St Stållåda, grå B 930 x D 400 x H 65 mm 1 St Stållåda, grå B 930 x D 400 x H 100 mm 1 St Stållåda, grå B 930 x D 400 x H 175 mm 1 St Stållåda, grå B 930 x D 400 x H 275 mm 1 St Stållåda, grå B 930 x D 500 x H 65 mm 1 St Stållåda, grå B 930 x D 500 x H 100 mm 1 St Stållåda, grå B 930 x D 500 x H 175 mm 1 St Stållåda, grå B 930 x D 500 x H 275 mm 1 St Stållåda, grå B 930 x D 600 x H 65 mm 1 St Stållåda, grå B 930 x D 600 x H 100 mm 1 St Stållåda, grå B 930 x D 600 x H 175 mm 1 St Stållåda, grå B 930 x D 600 x H 275 mm 1 St Stållåda, grå B 930 x D 700 x H 65 mm 1 St Stållåda, grå B 930 x D 700 x H 100 mm 1 St Stållåda, grå B 930 x D 700 x H 175 mm 1 St Stållåda, grå B 930 x D 700 x H 275 mm 1 St Utdragbar avlastningshylla Avlastningshyllorna löper på kullagrade gejdrar och är utdragbara till 100%. Belastning per avlastningshylla är 50 kg. Avlastningshyllor med djup 600 respektive 700 har hylldjup 500 mm Utdragbar avlastningshylla, B 930 x D 300 mm 1 St grå Utdragbar avlastningshylla, B 930 x D 400 mm 1 St grå Utdragbar avlastningshylla, B 930 x D 500 mm 1 St grå Utdragbar avlastningshylla, B 930 x D 600 mm 1 St grå Utdragbar avlastningshylla, grå B 930 x D 700 mm 1 St Dörrsektion Låsbara dörrar levereras komplett med 2 nycklar Dörrsektion, grå H 1000 x B 930 mm 1 St Dörrsektion, grå H 1958 x B 930 mm 1 St Dörrsektion, grå H 2478 x B 930 mm 1 St Sockel och lås till dörr, grå 1 st Utdragbar hängmappshylla Hängmappshyllan löper på kullagrade gejdrar och är utdragbara till 100%. Belastning per hängmappshylla är 50 kg Hängmappsram för hylla 930 mm djup 300 mm 5 St Hängmappsram för hylla 930 mm djup 400 mm 5 St Hängmappsram för hylla 930 mm djup 500 mm 5 St Hängmappsram för hylla 930 mm djup 600 mm 1 St

14 Hyllsystem - Tillbehör Verktygspanel Tillbehör till hyllsystem. Pin Panel är en helt ny patenterad lösning för upphängning av verktyg. Principen är mycket enkel, man böjer helt enkelt ut de pins som skall användas med hjälp av exempelvis en vanlig skruvmejsel. Pinsen kan böjas upprepade gånger tills man är nöjd med panelens design, utan att gå av. Tillbehör Driver 15W inkl. 2 meter - St sladd Ledlampa B930 St Trådhylla 4 mm 930x400 kant B930x- St 22 mm 1 pack ljusgrå D400xH56 mm Lutande förstärkt raskant B930xH20 mm St 930x20 galvat Lutande förstärkt raskant 930x20 ljusgrå B930xH20 mm St Lutande hyllbärare galvad 2 pack - Fp Konnektor L=230 1 st par ljusgrå L 230 mm Fp Modul med påskjutare för hylldjup 400 mm, ljusgrå B72xD400xH70 mm Tubhållare 3-pack B112x- D400xH42 mm Lådinsats för 400 mm stållåda, ljusgrå 2-pack inkl. 6 st 400 avdelare + 6 st 500 avdelare Mutterkopp inklusive 13 st galvade mellanväggar, ljusgrå Perforerat hyllplan med låda 930x400 ljusgrå 2xB445x- D345xH55 mm B930 B930x- D400xH215 mm Etiketthållare B930xH26 mm 25 St Etiketthållare B105xH26 mm 50 Fp St Fp Fp St St Pin panel kan utrustas med tillbehör som gör den ännu mer mångsidig och användbar exempelvis, lådor för småprylar, sprayburkshållare, plocklådor och hyllplan. Pin panel verktygspanel med inbyggda krokar Forma din verktygspanel, pinsen kan böjas ut och in allt efter dina behov Pin panel inkl. 198 krokar, silver B 465 x H 484 mm 2 St Pin panel inkl. 360 krokar, silver B 930 x H 484 mm 1 St Pin panel - tillbehör Hylla perforerad pin panel silver B 214 x D 81 mm 1 St Hylla perforerad pin panel silver B 460 x D 141 mm 1 St Prylask B 77 x D 137 x H 40 mm 1 St Sprayburkshållare pin panel silver Ø 83 x H 150 mm 1 St Pryllåda pin panel 4 fack, silver B 460 x D 100 x H 80 mm 1 St Plocklåda pin panel silver B 465 x D 100 x H 80 mm 1 St

15 Volymställ Volymställ för volymkrävande godshantering. Balkarna är flyttbara i 60 mm:s intervaller, samt balksäkring ingår som förhindrar att balken lyfts av oavsiktligt. Bärplan finns i galvad stålplåt eller med 22 mm:s spånskiva. Volymstället kan även kompletteras med avdelare för lagring av stående gods, avdelarna hängs direkt på bärbalken. Grenställ Lätt grenställ för förvaring av långgods. Varje arm kan delas in i 3 fack med ändstopp. Mellan armarna kan man placera hyllplansdjup 500 mm. Max belastning per sektion Max belastning per bärbalkspar, vid jämt fördelad last 1005 eller 1940 mm 965 eller 1890 mm 1600 kg 400 kg Max belastning per sida Max belastning per arm, vid jämt fördelad last 1015 eller 1245 mm 975 eller 1205 mm 750 kg 150 kg Volymställ Grenställ Stolpe galvad 2000 mm - St Stolpe galvad 2480 mm - St Hylla galvad 922x608 mm - St Hylla galvad 922x808 mm - St Hylla galvad 922x1008 mm - St /099 Spånskiva L922xD575xTj 22 mm - St /099 Spånskiva L922xD775xTj 22 mm - St /099 Spånskiva L922xD975xTj 22 mm - St Gavelstag galvad 596 mm - St Gavelstag galvad 796 mm - St Gavelstag galvad 996 mm - St Bärbalk galvad 925 mm - St Bärbalk galvad 1850 mm - St Avdelare 510 mm - St Stolpfot, 2 st/förp - Fp Art.nr Benämning Dimension Förp Enhet Grenställ pelare galvaniserad H 1950 mm - St Grenställ pelare galvaniserad H 2450 mm - St Grenställ enkelfot galvaniserad L 750 mm - St Grenställ dubbelfot galvaniserad L 1500 mm - St Bärarm galvaniserad, 3 M10 hål, lutning +3% L 502 mm - St Mellanstag galvaniserad L 935 mm - St Mellanstag galvaniserad L 1165 mm - St Ryggstag galvaniserad L 930 mm - St Ryggstag galvaniserad L 1160 mm - St Ändstopp H 50 mm - St Hyllplan galvaniserad L 930 x D 500 mm 5 Fp Hyllplan galvaniserad L 1160 x D 500 mm 5 St

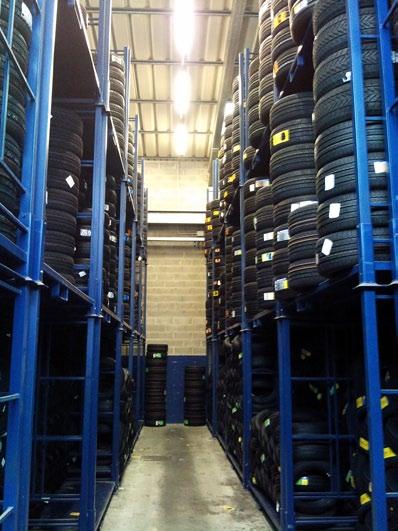

16 Däckställ Med fasta däckställ kan man lagra däck upp till 5 nivåer. Varje nivå rymmer 8 eller 16 däck med 2000 balk, den kortare 1000 mm:s balken tar 4 eller 8 däck per nivå. Balkarna är flyttbara i 60 mm:s intervaller, balksäkring ingår som förhindrar att balken lyfts av oavsiktligt. Däckställ - kompakt Med däckställ kompakt kan man lagra mer än dubbelt så mycket på samma yta jämfört med konventionella däckställ. Rälsen läggs direkt på golvet och vagnarna flyttas med hjälp av ratt och kedjedrift på samtliga hjul. Däckstället kan lagra upp till 5 nivåer. Varje nivå rymmer 16 däck med 2000 balk, den kortare 1000 mm:s balken tar 8 däck per nivå. Däckställ - kompakt Däckställ - fasta Fast enkelsektion däck start 3 nivåer L 2090 x B 710 x H 2478 mm - St Fast enkelsektion däck start 4 nivåer L 2090 x B 710 x H 3018 mm - St Fast enkelsektion däck start 5 nivåer L 2090 x B 710 x H 3818 mm - St Fast enkelsektion däck följe 3 nivåer L 2045 x B 710 x H 2478 mm - St Fast enkelsektion däck följe 4 nivåer L 2045 x B 710 x H 3018 mm - St Fast enkelsektion däck följe 5 nivåer L 2045 x B 710 x H 3818 mm - St Startsektion 3 nivåer L 2531 x B 1411 x H 2590 mm - St Startsektion 4 nivåer L 2531 x B 1411 x H 3130 mm - St Startsektion 5 nivåer L 2531 x B 1411 x H 3930 mm - St Tilläggssektion 3 nivåer L 2045 x B 1411 x H 2590 mm - St Tilläggssektion 4 nivåer L 2045 x B 1411 x H 3130 mm - St Tilläggssektion 5 nivåer L 2045 x B 1411 x H 3930 mm - St Tilläggssektion 3 nivåer L 1045 x B 1411 x H 2590 mm - St Tilläggssektion 4 nivåer L 1045 x B 1411 x H 3130 mm - St Tilläggssektion 5 nivåer L 1045 x B 1411 x H 3930 mm - St Fast enkelsektion däck följe 3 nivåer L 1045 x B 710 x H 2478 mm - St Fast enkelsektion däck följe 4 nivåer L 1045 x B 710 x H 3018 mm - St Fast enkelsektion däck följe 5 nivåer L 1045 x B 710 x H 3818 mm - St Fast dubbelsektion däck start 3 nivåer L 2090 x B 1411 x H 2478 mm - St Fast dubbelsektion däck start 4 nivåer L 2090 x B 1411 x H 3018 mm - St Fast dubbelsektion däck start 5 nivåer L 2090 x B 1411 x H 3818 mm - St Fast dubbelsektion däck följe 3 nivåer L 2045 x B 1411 x H 2478 mm - St Fast dubbelsektion däck följe 4 nivåer L 2045 x B 1411 x H 3018 mm - St Fast dubbelsektion däck följe 5 nivåer L 2045 x B 1411 x H 3818 mm - St Fast dubbelsektion däck följe 3 nivåer L 1045 x B 1411 x H 2478 mm - St Fast dubbelsektion däck följe 4 nivåer L 1045 x B 1411 x H 3018 mm - St Fast dubbelsektion däck följe 5 nivåer L 1045 x B 1411 x H 3818 mm - St Väggfäste - St Tillbehör till kompaktvagnar 2 st räls/startsektionen och 1 st räls/tilläggssektion. Uppkörningsramp läggs på båda sidor om rälsen Räls - M Uppkörningsramp 500 mm L 500 mm - St Uppkörningsramp 1000 mm L 1000 mm - St Uppkörningsramp 2000 mm L 2000 mm - St

17 Däckpallsystem Däckpallsystem Däckförvaring direkt på pallsystem, finns för personbilsdäck alternativt lastbilsdäck. Pallarna kan fällas ihop vid tomlagring och staplas 20 st i höjd. Modell A, lämpar sig bäst för lagring av samma däcktyp, modell B, för lagring av olika däcktyper. Art.nr Art.nr Art.nr Däckpallsystem Art.nr. Benämning Yttermått Kapacitet Antal däck Max pallar Förp. Enhet I höjd Stålpall för personbilsdäck L 2398 x B 1258x H 2200 mm 1000 kg Upp till 100 st 3 1 St Stålpall för personbilsdäck, för blandade storlekar från mm Stålpall för lastbilsdäck, för blandade storlekar från mm Transportvagn för personbilsdäck L 2398 x B 1258x H 2200 mm 1000 kg (150 kg/skena) Upp till 72 st 3 1 St L 2400 x B 1100x H 1260 mm 600 kg 6 däck 385/65 R 22,5, eller 8 däck 315/80R 22,5 5 1 St L 1730 x B 690 x H 2120 mm 24 1 St Art.nr

18 Specialkompakter Utöver våra standardkompakter tillverkar vi även kundanpassade specialkompakter. Kompakterna är ett utmärkt alternativ när du behöver öka lagringskapaciteten alternativet är ofta nybyggnation. Kompakterna är oftast ett ekonomiskt fördelaktigt alternativ. Våra kompaktvagnar kan användas inom många områden, bara fantasin sätter gränserna. Här visar vi några alternativa användningsområden som verktygsupphängning eller klädställ. Kontakta oss med din idé. Vagnsystem Ett komplett vagnsystem för olika behov inom lager eller verkstad. Vagnarna är utrustade med 2 fasta-, 1 länk-, samt 1 länkhjul med broms 125 mm. Hjulen har en elastisk bana för tyst och mjuk gång och vagnarna tar en belastning upp till 480 kg. Vagnarna har komplett tillbehörsprogram med förstärkningsbalk, delning, bokstöd, pärmstöd, konfektionsstång och hängmappsram se sidorna hyllsystem - tillbehör. Vagnsystem Hyllvagn låg, 3 hyllplan L 1188 x B 505 x H 1178 mm 1 St Hyllvagn hög, 5 hyllplan L 1188 x B 505 x H 1688 mm 1 St Sorteringsvagn låg, 5 hyllplan och 8 mellanväggar L 1188 x B 505 x H 1178 mm 1 St Sorteringsvagn hög, 8 hyllplan och 14 mellanväggar L 1188 x B 505 x H 1688 mm 1 St Servicevagn låg, 2 hyllplan, 1 utdragbar stållåda 275 L 1188 x B 505 x H 1178 mm 1 St mm, 1 utdragbar stållåda 175 mm, 2 utdragbara lådor 100 mm och 1 ryggplåt Servicevagn hög, 3 hyllplan, 1 utdragbar stållåda 275 L 1188 x B 505 x H 1688 mm 1 St mm, 1 utdragbar stållåda 175 mm, 2 utdragbara lådor 100 mm, 1 ryggplåt och en verktygspanel Montörvagn låg, 3 hyllplan och dörrpar L 1188 x B 505 x H 1178 mm 1 St Montörvagn hög, 3 hyllplan, dörrpar och verktygspanel L 1188 x B 505 x H 1688 mm 1 St

19 Steelo AB. Industrivägen 31. S Bredaryd, Sweden Tel: +46 (0) Fax: +46 (0)
