Monteringsanvisning PVC Avsnitt 6. Förberedelse av väggöppningen före montering Borttagning av gamla fönster

Transkript

1 Monteringsanvisning PVC 2017 Avsnitt 6. Förberedelse av väggöppningen före montering 6.1. Borttagning av gamla fönster Avlägsningav gamla fönster omfattar följande viktiga steg: - Före demonterings arbete är det nödvändigt att jämföra storlek på gamla fönster med de nya fönsterstorleken. - Skydda konstruktions elementen från föroreningar och skador. - Återvinning av gamla fönster enligt gällande bestämmelser, är en särskild tjänst och betalats under ett separat avtal. - Om kofot eller liknande verktyg används vid demontering av gamla fönsteröppningar, bör stödklossar användas för att skydda fönstersmygarna. - Det är nödvändigt att ta bort nedmonterade delar, samt bygg-skräp (gips rester osv.. ) från lokalerna innan installationen av nya fönster börjar. - Om skador uppstår är det nödvändigt att informera monteringsledaren eller beställaren vid samma dag. 6.2 Krav för behandling av monteringsutrymmets ytan På de inre och yttre fönstesmygarna samt ytorna ska det inte vara mer än 5 mm djupt tomrum, hål, sprickor, murkbruks ansamlingar och andra skador. Defekta områden skall kittas med vattenfasta blandningar. Om hål i väggstommen vid urtagning av karmen uppstår,eller om det finns andra tomrumm kring väggöppningen skall dessa fyllas med värmande hårt material eller aseptisk timmer. Områden förorenade med oljor skall avfettas. Porösa, ej fasta ytor skall fästas med bindmedel eller med speciella plastfolier. Innan användning av isolerings material i monterings utrymmet skall fönsteröppningar och konstruktionsytor rengöras från damm och smuts, och i vinter - snö, is, frost, dessutom bör ytan värmas upp. 6.3 Före montering Före montering bör följande kontrolleras: 1. Jämförelse av överlappning 2. Är alla fönster levererade? 3. Står varje fönster vid tillhörande fönsteröppning? 4. Är fönsteröppningar färdiga för montering, eller behöver de förberedas? 5. Har man hållit sig till de överenskommna toleranser? 6. Har man kommit överens om produkternas fogningsmedel, komponenter med klienten? 7. I tabbel Nr. 1 ges tillåtna måttavvikelser för att bestämma fönsteröppningar.

2 8. Om de tillåtna avvikelser överskrids eller om det uppstår avvikelser från det ursprungliga byggnadsplanen och det uppstår behov av ytterliggare medel, skall detta vara överenskommet före monteringsarbetet. Marginella avvikelser Tabell nr 1 Marginella avvikelser, i mm För nominella mått, i m Väggöppningar Fönsteröppningar, dörröppningar, öppningar för insättningselement De samma väggöppningar, men med behandlade väggöppnings ytor Upp till 3 Över 3 upp till 6 ±12 ±16 ±10 ± 12

3 Avsnitt 7. MONTERING AV PRODUKTER I VÄGGÖPPNINGEN Kapitel 1 Olika infästnings medel Figur 2 Dörrmonterings schema Fästpunkter

4 A = ı Avstånd mellan fästpunkterna inte större än 700 mm E = Avstånd från fönsterkanten eller Impost, inte mindre än 150 mm och inte större än 200 mm Figur 2 Dörrmonterings schema Ytterliggare fästning Dörr gångjärn Monterings avstånd - som fönster Distanskloss

5 OBS: Fönster och dörr monterings schemor tillämpas analogt till både plast och aluminium, och träkonstruktioner vid montering. 1. Karmplugg 1.1 Dessa påverkas av tvärgående drag och böjnings belastning. Därmed är användning av pluggar speciellt vid stora belastningar pga avståndet mellan väggen och karmen begränsad. 1.2 Det bör tas hänsyn till lämplig storlek (mått) enligt tillverkarens anvisningar. Fördelen med pluggar är att karmen kan glida igenom skruvhålen och därmed säkerställer karmen möjligheten att utvidgas. Särskilt lämpde är pluggar från Ø 08 till Ø 10mm 1.3 Om de används i den nedre horisontella karmen skall pluggar tätas. Genomträngande vatten kan tillföra mycket skada om pluggarna är ej tätade. Figur 3 Infästning av karmen med karm plugg. Karm plugg 1.4 Karm pluggar passar för att monteras i betong, massiva teglar, kalksten tegelsten,håltegel, hålkalstentegel, ihåliga block, pimpsten, gasbetong, natursten, etc. 1.5 Minimal insättningslängd skall vara 30 mm.

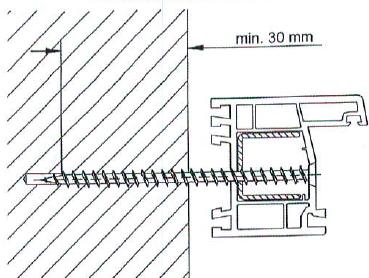

6 Hänsyn måste tas till uppgifter från tillverkaren! 2. Karmskruvar : 2.1 Karmskruvar är speciella skruvar, som direkt utan pluggar fästs vid muren. 2.2 De används som enkla pluggar, men det ska inte borras lika stor hål. Karmskruvar utsätts för samma belastning som pluggar. De väljs ut och används enligt tillverkarens anvisningar. 2.3 Om skruvarna används i den nedre horisontella karmen skall skruvarna vara mycket väl tätade.genomträngande vatten kan tillföra mycket skada om skruvarna är ej tätade. Figur 4 Karminfästning med karmskruv Karmskruv 2.4 Karmskruvar passar för att monteras i betong, massiva teglar, kalksten tegelsten,håltegel(minimum 2 sidoväggar),pimpsten, lätt betong, träd etc.

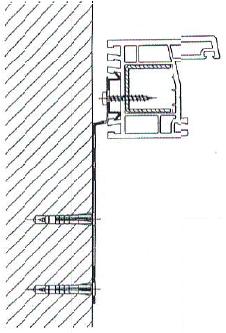

7 2.5Minimal insättningslängd skall vara 30 mm. Hänsyn måste tas till uppgifter från tillverkaren! 3. Ankare är relativt flexibla, därmed försäkrar de en bra kompensation för karmlängds förändringar. 3.1 Ankare kan endast kompensera de krafter som verkar på den vertikala fönster vågräta läge. 3.2 De bör användas där det finns för lite plats för pluggar från kanten eller om pluggar inte går att täta. 3.3 Karm ankare passar exakt i karmsidan och kan användas i olika situationer. Figur 5 Karminfästning med murankare (Förzinkad stål fästnings platta ) Karm ankare Uppgifter om karm ankaren Fästnings sidan skall fästas löst vid fästningsplattan och när den vrids kan den anpassas till varje monteringssituation. Det finns några borrade hål och en avlång hål som gör det möjligt att fästa

8 den vid byggnads konstruktionen i önskad position. Karm ankaren kan böjas så mycket det behövs. 3.4 Montering följer enligt nedan: Karm ankaren sätts in diagonalt i karmsidan med ena foten och trycks så att den andra foten fixeras ordentligt. Bottenplattan skruvas med en extra skruv mot karmen. Fästningssidan kan då vridas, böjas och fönstret kan fästas in. Karm ankare brukar fästas vid byggnads konstruktion med speciella skruvar och pluggar. Kapitel 2 Minimal karmpluggs inskruvningsdjup Figur 6 Karmplugg inskruvningsdjup i olika material 30 mm betong 40 mm Kalkstentegelsten, massivtegelsten 50 mm Pimpsten 60 mm Lättbetong, Håltegel { min. 2 sidoväggar }

9 Plugg inskruvningsdjup Karmbreddd Fogningsbredd Pluggindjupning 20 mm Borrningsdjup Kapitel 3 Minimal karmskruv inskruvningsdjup Figur 7 Karmskruv inskruvningsdjup i olika material

10 30 mm betong 40 mm Kalkstentegelsten, massivtegelsten 50 mm Pimpsten, trä 60 mm Lättbetong, Håltegel { min. 2 sidoväggar } Skruv inskruvningsdjup Borrningsdjup Karmbreddd Fogningsbredd Pluggindjupning 10 mm Avsnitt 9 Fästning

11 Den grundläggande principen: Fästning sker mekaniskt. Skum, lim och liknande material är inte lämpliga för fönster infästning. 1. Krav vid infästning av produkter: 1.1 Hålen ska borras korrekt, pneumatiska verktyg får inte användas (utom i betong ); 1.2 Vid montering med karmpluggar skall förlängd borr användas eftersom borrchucken kan skada fönsterytan. Vid behov kan PVC skydd användas för att skydda karmkanter; 1.3 Det ska borras i fogen (nedre fästning) om montering sker i håltegel ; 1.4 Hänsyn ska tas till den tillåtna plugg belastnig och längd ; 1.5 Det ska används systemanpassade pluggar, skruvar, ankare, etc.; 1.6 Borrhålet måste blåsas eller på annat sätt rengöras; 1.7 Beroende på byggnadsmaterial måste avstånd anvisad av tillverkaren upprätthållas mellan axlarna och kanterna; 1.8 Skruvarna ska dras in i karmen jämnt och utan spänningar ( Borr med momentbegränsaren kan användas ) ; 1.9 Kombination av stödklossar och fästningselement ska användas ; 1.10 Spikar får inte användas, inte ens speciella spikar eftersom det går inte att säkerställa deras kontrollerade fixering; Avsnitt 10 Efter infästning 1. Efter infästning av produkten ska följande göras : 1.1 Det ska kontrolleras om fönstret är korrekt infästad horisontellt, vertikalt och enligt axlar; 1.2 Det ska kontrolleras att pluggarna inte sitter löst; 1.3 Borttagning av utjämnings och fixerings kilar; 1.4 Rensa fogar (ta bort skräp efter borrning); 1.5 Kontrollera om produkten fungerar som den ska; 2. Träkilar som används för att jämna ut fönstret är inte stödklossar och skall tas bort efter fönsterinfästning ; 9 Avsnitt Produkternas specifika fogningar Fönsterbrädor, trösklar Krav för fönsterbrädornas och trösklars fog är det samma som för de vanliga fog fogen ska vara luftätad, torr, värme och ljud isolerande, åldersbeständig. Fogningsteknik och materialsammansättning väljs enligt ovan uppgivna parametrar. 1.3 Borttagning av utjämnings och fixerings kilar; Kapitel 9.1 Anslutningar

12 Både fönsterbrädor och fönsterbleck ska monteras på en solid grund. Om ingen stöd för fönsterbrädor finns planerad ärdet nödvändigt att montera en sådan av krossningsbeständig material. Stödet skall fördela koncentrerade laster jämnt på den hållande konstruktionen. Tröskeln bör stödjas på fast grund så att den kan stå emot alla konstruktionsmässiga belastningar i enlighet med användning av lokalerna.fönsterbleck monteras så att den ska utgöra så stor vattenavledning som möjligt, med hänsyn till vind turbulens orsakade strömar och möjliga vatteninträngningsriktingar. Fog mellan fönster/dörr karmen under fönsterbrädor skall uppfylla de krav som ställs på fogen som återfinns kring fönstret. Fönsterbrädan monteras mekaniskt mot fönsterkarm och väggen så att monteringen skall säkra att fönsterbrädan inte kommer ta skada eller slits iväg av kraftig vind. 9.2 Tätning Invändig fönsterbräda Vid montering av fönsterbrädan är viktigaste kravet - konstruering av ångtätning. Ångtätning skall konstrueras så att ångor från lokaler inte ska kunna ta sig igenom fogen och kondenseras i den. Konstruera ångtätning enlig anvisningar som ges i instruktioner ovan om fog inredning, samt i enlighet med instruktioner från materialleverantören. Använd samma material vid ångtätning som vid fogning. Eventuellt uppkommen kondens kommer att rinna ned och ansamlas i fönster och karm fogen. Kontrollera fogens lufttäthet. Använd material som är elastisk, motståndskraftig mot vatten, ångor, påverkan från aktiviteter inom lokaler- som det är beskrivet ovan om den invändiga fogning Värme isolation 1. I den nedre fönster delen (karmunderstycket) finns det oftast mycket uttrymme vid montering av fönsterbrädor. I strävan att uppnå så stor värmeisolation i fogen som möjligt skall fogen konstrueras så att värmeisoleringen fyller större utrymme. 2. Det är nödvändigt att säkerställa lufttäthet, så att värmeisolering är väl skyddad från inträngande ånga och kondens. Kondenserad fukt ansamlas i botten, därmed ställs högsta kraven på värmeisolering i den nedre fönsterdelen och under fönsterbrädor, samt de högsta kraven på fogens lufttäthet. Värmeisoleringkonstrueras i enlighet med ovanstående beskrivningar av den gemensamma värmeisolering runt fönstret.

13 Den yttre fönsterbrädan fönsterblecken kan påverkas av marginella storlekar hög eller låg temparatur, mekaniska belastningar, köldknäppar, hög vattenhalt efter ihållande regn, smältande snö, expandering och sliting av eventuellt upkommen is. Kontrollera att dessa farliga faktorer inte påverkar värmeisoleringslagret. Konstruera fogen så att farliga faktorer skiljs åt värmeisoleringen åtminstone med minst ett extra lager kompenserande material, ökad luftrum osv Ytterfog Den yttre fogen ska lufttätas så att det inte tränger in vatten från regn eller smältande snö. Regnvatten ansamlas kraftigt i den nedre delen av fönsterfogen därför måste hänsyn till lufttäthet tas till den yttre fogen vid fönsterbrädan. Pga mycket olika temperaturberoende utvidgnings koefficienter använd mycket elastiska material, speciellt om fönster och fönsterbrädans dimensioner överskrider 1,5 meter. Om lufttätningsmedel används vid lufttätning skall den bredas ut på alla fönsterbrädans sidor, vilket ska säkerställa att vatten som hamnar på fönsterbrädan inte ska kunna ta sig in i fogen. Använd lufttätningsmaterial vars elasticitet är inte mindre än -50% +-100%. Pga intensiv atmosfär påverkan måste luftätningsmedlet vara mycket motståndskraftigt mot UV-strålning, temperaturer från - 35 till + 90, surt regn. Om tillverkaren av lufttätningsmedel kräver att kontaktytorna skall behandlas med primer, så ska den väljas i enlighet med kontaktytor, eftersom fogen kring fönsterbrädans konstruktion består av olika material och primer skall väljas separat. I annat fall är det nödvändigt att använda lufttätningsmedel som kan vidhäftas vid tätningsytor utan primer. Vid användning av lufttätningsband är det nödvändigt att säkerställa dess vidhäftnig med konstruktionernas kanter, för att förhindra lossning pga mekanisk eller agressiv påverkan. Banden skall fästas över alla sidor så att vatten inte kan tränga igenom fogen. Vid användning av metallprofiler för fönsterbrädor och andra överteckningar är det nödvändigt att säkerställa att de inte skadar lufttätningsband. Försiktighet bör iakttas för fästelement, skarpa kanter och säkerhet av farliga fogningar. Metallprofiler rör på sig ständigt pga temperatur orsakad utvidgning, därför uppstår fara att den lufttätnigslist kan ta skada. Det är viktigt att konstruera dränerings kanaler så att eventuellt ansamlat vatten i fogen skall kunna ohindrat avledas. Om expanderande tätningsband används vid tätning är det nödvändigt att anpassa dessa till tätningsfogen. Expanderande band ska konstrueras över alla sidolängder. I kanter och andra fog böj inte bandet- klipp av i en rät vinkel och noggrant foga, så vattenisolering kan försäkras.

14 Om det inte går att garantera tillförlitlig isolering pga bandets mått,fogen, använd ytterligare tätningsmaterial för tätning så att den blir tillförlitlig. Kapitel 10 Fönster monterings kvalitetskontroll och överlåtelse för användnig 10.1 Kontroll av monterade produkter. Kontroll av monterade fönster genomförs då alla i kontraktet avsedda uppgifter är utförda. Alla av arbetare utförda uppgifter och monterade produkter tas emot av arbetsledararen. Följande platser skall kontrolleras på monteringsplatsen: Den monterade produkten skall kunna utföra alla funktioner som den är försedd med (öppnas inåt från uppifrån,eller inåt från vänster/högersidan, mikrovädrings läge, om sådana är avsedda). Öppningsbar produkt skall fungera utan hinder. Fönsterfogning med yttrre och inre väggar kontrolleras visuellt. Alla anslutningar skall inte vara vattengenomträngliga, det skall inte finnas några luckor mellan fönster och väggar. Testing utförs vid bra ljus, på mm avstånd. Det är nödvändigt att kontrollera fönstrets läge i väggen vertikalt och horisontellt med vattenpass och måttband. Produktens båge, gångjärn får inte vara böjda eller på på annat sätt deformerade. Den monterbara invändiga fönsterbrädan ska ha en lutning nedåt på ~2. Fogen med fönster ska tätas med lufttätningsmedel grundat på akryl. Om fönstren monteras i stora kvantiteter. Kvalitetskontroll kan då ske genom att några produkter monterade under en dag väljs ut och kontrolleras. Om de urvalda produkterna är monterade korrekt räknas det som att fönster monterade under den dagen är monterade korrekt. 1.3 Rengöring av arbetsplatsen - När monterings arbetet är klart, arbetsplatsen ska städas, den ansamlade byggavfallen samlas i speciella påsar och avlägsnas. Etiketter och mellanliggande ting tas bort från de monterade fönster med rengöringsmedel (ej starka ) Gamla fönster avlägsnas om så är avsett i kontraktet med beställaren.
