1 SEMKO OY PRODUKTKATALOG 0 Problemfri elementmontering.

2 SEMKO OY FÖRETAGET Semko Oy Föregångare inom betongkonstruktioner Semko Oy startade sin verksamhet i Seinäjoki år 975 under namnet Semtu Oy/Seinäjoen tehdas. År 995 ombildades företaget till aktiebolag och fick namnet SEMKO OY Semtun konepaja. År 00 ändrades namnet till Semko Oy. Semko Oy verkar inom byggnads-

3 SEMKO OY FÖRETAGET Väderförhållandena i Finland har lett till att byggproduktionen utvecklat elementtekniken inom byggandet, detta möjliggör tillverkning av väggar och övriga byggdetaljer inomhus, i skyddade verkstadsförhållanden. Bakom denna utveckling står främst betongindustrin där Semko Oy haft en central roll. industrin. Huvudprodukterna är ingjutningsgods, En betydande del av Semko Oy:s produktion apparatur för hantering av betong och lätta utgörs av individuella specialprodukter enligt kundens stålkonstruktioner. Huvudprodukterna är standardi- önskemål. Semko Oy utför även underleveranser serade enligt Finlands Byggbestämmelser och i form av t.ex svetsad serieproduktion åt olika industrier. Eurocode, godkända av Finska Betongföreningen. Den yrkeskunniga personalen kan betjäna och tillverka Fabriken är till sitt produktionssätt en s.k. svetsande produkterna enligt de krav som gäller i dag. verkstad som verkar enligt EN 090-:009 + Vår egen verksamhet i kombination med ett brett nät- A:0, produktionen övervakas av Inspecta Oy verk av underleverantörer ger oss möjlighet att erbjuda och Nordcert AB. Vårt kvalitetssystem grundar sig på kraven i standarden SFS-EN ISO 900. våra kunder mångsidiga helheter med korta leveranstider.

4 Standardplåtar Standardplåtarna är standardiserade ingjutningsdetaljer som placeras i betonggjutet innan det hårdnar, de överför krafter som de utsätts för till betongen genom sina förankringar. Standardplåtarna levereras i svart plåt (S55J, t.ex. SB), rostfria (AISI 0, t.ex. SBR), syrafasta (AISI 6, t.ex. SBH) samt rostfria med rostfria förankringar (t.ex. SBRr). arna kan även levereras varmförzinkade enligt specialbeställning. SB SB-plåtarnas material Del Förankringar Förankringar S55 S55J+N.0 Standard EN 5 EN 88 EN 5 EN 88 EN 88 SB-plåtarnas orderbeteckning Beteckning SB SBR SBRr S55J+N Förankring S55 S55 SBH.0 S55 Typ Svart Rostfri Helt rostfri Syrafast SB SB-plåtarnas mått och vikter SB-plåt Förankring Totaldim Ø [mm] längd l [mm] höjd h [mm] Vikt [kg] , , ,5 6,7 SB 00 6,5 SB ,9 SB ,6 SB ,7 SB , SB ,9 B [mm] A [mm] t [mm] SB 8 SB SB SB n [st]

5 -plåtarnas material Del Förankringar S55J+N.0 Standard SS EN 5 EN 88 EN 88 -plåtarnas orderbeteckning Beteckning R H S55J+N.0 Förankringar Typ Svart Rostfri Syrafast -plåtarnas mått och vikter -plåt Förankring B [mm] A [mm] t [mm] n [st] Totaldim Ø [mm] längd l [mm] höjd h [mm] Vikt [kg] , , 0 0 0,0 6 0, , , , , , 5 0 5,9 5

6 Standardkomponenter SU-standardkomponenterna är ståldetaljer som placeras i betonggjutet innan det hårdnar, de överför krafter som de utsätts för till betongen genom sina förankringar. SU-standardkomponenterna består av vinkelstål eller plåt med fastsvetsade kamstålsförankringar. SU SU-standardkomponenternas material Del Förankringar Förankringar / vinkelstål / vinkelstål S5JR+AR S55J+N Standard SS SS EN 5 EN 5 EN 88 SU 5 Knivupplag SU 5 8xx-5 75 SU 5 S55J+N SUR 5 Ø0 L= Ø9 L= SURr 5 Knivupplag SU 6 SU 6 0x0x SU 6 S55J+N SUR 6 Ø L= Ø L= SURr 6 Kantinfästning SU L60x60x6- SU S5JR+AR SUR Ø6 L= Ø5 L= SURr SU Kantinfästning SU L80x80x8- SU S5JR+AR SUR Ø8 L=60 Ø7 L=60 SURr SU 6

7 SU Underlag för knivupplag SU 5 L80x80x8- SU 5 S5JR+AR SUR 5 Ø6 Ø5 Ø8 Ø7 L= L= L=70 L=70 SURr 5 SU 5 Underlag för knivupplag SU 6 Øxx0- SU 5 S5JR+AR SUR 5 Ø8 L=00 Ø7 L=00 Ø0 L=0 Ø79L=0 SURr 5 SU 6 Infästning SU 8x- SU S55J+N SUR Ø0 L= Ø9 L= SURr Infästning SU 8x- SU S55J+N SUR Ø6 L=00 Ø5 L=00 SURr SU SU 7

8 SU Plattstålsinfästning SU 5 6x60-80 SU 5 S5JR+AR SUR 5 Ø8 L=00 Ø7 L=00 SURr 5 SU 5 Plattstålsinfästning SU 8 8x- SU 5 S55J+N SUR 5 Ø8 L=590 Ø7 L=590 SURr 5 Kantinfästning för TT-platta SU 9 6x60- SU 9 S5JR+AR SUR 9 Ø8 L= Ø7 L= SURr 9 SU 8 Kantinfästning för TT-platta SU 8x- SU S55J+N SUR Ø0 L= Ø9 L= SURr SU 9 SU 8

9 SU Kantinfästning för element SU 8xx SU S55J+N Ø8 Ø7 Ø6 Ø5 L= L= L=5 L=5 SURr SU Kantinfästning för TT-platta SU 8x-70 SU S55J+N SUR Ø0 L=00 Ø9 L=00 SURr Kantinfästning för element SU 5 SU 8xx SU 5 S55J+N SUR 5 Ø6 Ø5 Ø6 Ø5 L=00 L=00 L=0 L=0 SURr 5 Kantskoning SU 800 5xx800 SU 800 S55J+N SUR 800 Ø8 L=0 Ø9 L=0 SURr 800 SU SU

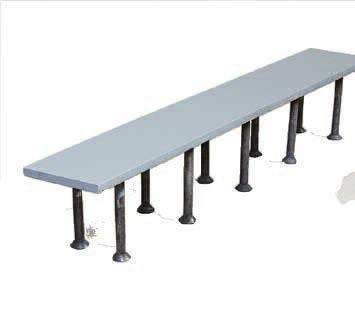

10 Svetsplåtar LTT-svetsplåtarna är standardiserade ingjutningsdetaljer som placeras i betonggjutet innan det hårdnar, de överför krafter som de utsätts för till betongen genom sina förankringar. Svetsplåtarna levereras i svart plåt (S55J+N) och rostfritt (AISI 0). Produkterna kan även levereras varmförzinkade enligt specialbeställning. LTT LTT Plattstål 5x S55J+N Studsförankr. Ø6- S55 Kg/m, a LTT A a (mm) 5 Kg/m 5 LTT xl 5 0 LTT 00xL 5 7 LTT xl 5 9 LTT 00xL L=00+Nx00 t (mm) 5 a Axl LTT xl t 65, kun t=5 55, kunt=0 LTT =Plattstål S55J+N =Studsförankring Ø6x S55 5 = LTT 00 LTT 0xL 08 LTT 600xL L=00+Nx =Plattstål S55J+N =Studsförankr. Ø6x S55 0 LTT 00xL 5 Kg/m 68 = Axl LTT xl LTT 5 00 = = L=00+Nx LTT

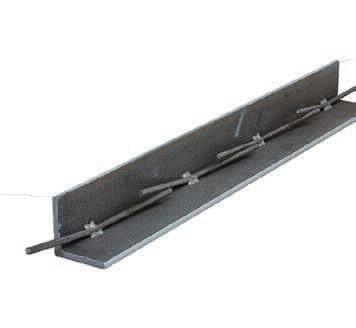

11 Kantskoningar KTU, KTS & KTT KTU-kantskoningar KTU KTU 80. Lxx5 S5JR+AR. Kamstål. L80x80x8 S5JR+AR. Kamstål KTU. L0xx. Kamstål S5JR+AR Kg/m,,0 6,0 KTS-kantskoningar S5JR+AR. Kamstål. L80x80x8 S5JR+AR. Kamstål Kg/m,,0 KTU 80. Lxx5 KTU KTU KTT och KTT 80 KTT KTT 80 Designedby. Lxx5 S5JR+AR. Studsförankr. Ø-. L80x80x8 S5JR+AR. Studsförankr. Ø- Checkedby Approvedby-date Date Kg/m,,0 KTT KTS Kg/m 6,0 JarmoKoski Designedby m i n 0 00 m i n 0. Studsförankr. Ø6- S5JR+AR KTT. Lxx0 KTT och 80 Designedby Checkedby Approvedby-date Date KTT Checkedby Approvedby-date

12 Grova svetsplåtar De grova svetsplåtarna är standardiserade ingjutningsdetaljer som placeras i betonggjutet innan det hårdnar, de överför krafter som de utsätts för till betongen genom sina förankringar. De grova svetsplåtarna levereras i svart plåt (S55J, t.ex. ) eller rostfria AISI 0, t.ex. R). Grova sv(estplåtar kan även levereras i syrafast stål eller varmförzinkade enligt specialbeställning. -plåtarnas material Del Förankringar Förankringsplåt S55J+N.0 S55J+N Standard SS SFS-EN 5 SFS-EN 88 SFS-EN 88 SFS-EN 5 -plåtarnas orderbeteckning Beteckning s r h S55J+N, grundmålad S55J+N, varmförzinkad.0 Förankringar Förankr.plåt S55J+N Typ Svart S55J+N Varmförzinkad S55J+N S55J+N Rostfri Syrafast -plåtarnas mått och vikter -plåt Förankring B [mm] A [mm] t [mm] n [kpl] dim Ø [mmd [mm] A [mm] Totalhöjd h [mm] Vikt [kg] , , , , , , , , , , ,

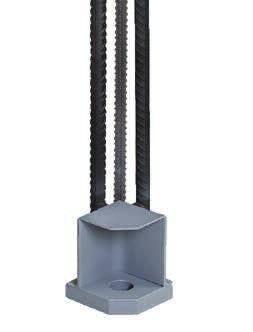

13 Pelarskor OPK-pelarskor används vid skarvning eller infästning av pelare genom bultförband till underlaget. OPK-pelarskorna levereras i svart stål (S55J+N). OPK-pelarskorna är kompatibla med SUJ- och grundbultarna. OPK OPK-pelarskornas material Del Kamstålsförankringar ar Dosa S55J+N S55J+N Standard SS SFS-EN 5 SFS-EN 5 OPK-pelarskornas mått och vikter Pelarsko A [mm] B [mm] C [mm] E [mm] H [mm] T [mm] Ø [mm] G [kg] OPK OPK OPK OPK OPK ,0 OPK ,0 OPK OPK OPK-pelarskornas struktur A = pelarskons yttermått B = dosans höjd (innermått) C = dosans längd (innermått) E = avstånd från hålmitt till bottenplattans kant H = pelarskons totalhöjd T = bottenplattans tjocklek Ø = bulthålets diameter G = pelarskons vikt Storlekar OPK6-0: tre förankringar Storlekar OPK6-5: fem förankringar OPK

14 Väggskor SSK-väggskor använd som dragna skarvförband i väggelement. SSK-väggskorna är kompatibla med SUJ 6, SUJ och SUJ 0grundbultarna. SSK-väggskorna levereras i svart stål. SSK SSK-väggskornas material Del Kamstålsförankringar Fotplåt Dosa Bricka S55J+N S5JR S55J+N Standard SS SFS-EN 5 SFS-EN 5 SFS-EN 5 SSK-väggskornas mått och vikter Fotplåt Väggsko Hål Bricka H [mm] B [mm] L [mm] t [mm] b [mm] a (mm) D [mm] h [mm] A (mm) s(mm) SSK SSK SSK SSK SSK

15 Grundbultar SUJ-grundbultarna är ståldetaljer som placeras i betonggjutet innan det hårdnar. Dessa överför krafter från sammankopplade byggnadsdelar i förankringens riktning till grundpelare eller plint. Bultarna förankras genom kamstålets kammar (SUJ/P) eller med hjälp av en förankringsplatta (SUJ/L). SUJ SUJ-grundbultarnas material Del Kamstål mm Kamstål 0 mm Förankringsplatta Brickor Muttrar BSt0S S55J+N S55J+N S5JR+AR Standard SS DIN 88 SFS-EN 5 SFS-EN 5 SFS-EN 5 SUJ L grundbultarnas mått och vikter Grundbult M Ø [mm] K [mm] B x B [mm] t [mm] L [mm] Brickor SUJ L x x 5 x 6 eller Ø8 x 6 SUJ L x x 5 x 6 eller Ø6 x 6 SUJ L 5 70 x 0 0 x x 6 eller Ø56 x 6 SUJ L x x 60 x 8 eller Ø65 x 8 SUJ L x x 70 x 0 eller Ø90 x 0 SUJ P grundbultarnas mått och vikter Grundbult M Ø [mm] K [mm] L [mm] Brickor SUJ P x 5 x 6 eller Ø8 x 6 SUJ P x 5 x 6 eller Ø6 x 6 SUJ P x x 6 eller Ø56 x 6 SUJ P x 60 x 8 eller Ø65 x 8 SUJ P x 70 x 0 eller Ø90 x 0 SUJ-grundbultarnas orderbeteckning Orderbeteckning SUJ/P: lång grundbult Orderbeteckning SUJ/L: kort grundbult med förankringsplatta Bultleveransen omfattar dessutom muttrar ( st/bult). SUJ 5

16 Grundbultar -grundbultarna är ståldetaljer som placeras i betonggjutet innan det hårdnar. Dessa överför krafter från sammankopplade byggnadsdelar i förankringens riktning till grundpelare eller plint. Bultarna förankras genom kamstålets kammar (/P) eller med hjälp av en förankringsplatta (/L). -grundbultarnas material Del Gängstång Kamstål mm Förankringsplattor Brickort Muttrar Imacro M S55J+N S55J+N Hållfasthetsklass 0 Standard SFS-EN 7 SS SFS-EN 5 SFS-EN 5 SFS-EN 99 -grundbultarnas orderbeteckning Orderbeteckning /P: lång grundbult Orderbeteckning /L: kort grundbult med förankringsplatta -grundbultarna levereras med eller utan varmförzinkning. Orderbeteckningar: Utan varmförzinkning: /L eller /P Varmförzinkade: /Lz eller /Pz Bultleveransen omfattar dessutom muttrar ( st/bult). L grundbultarnas mått och vikter Grundbult Kamstål Grundbult M n [mm] Ø [mm] K [mm] L [mm] Brickor B [mm] 6L Ø 8 x 6 0L 0 60 Ø 6 x 6 L Ø 56 x 6 L Ø 56 x 6 8 7L Ø 65 x 8 0L Ø 65 x 8 6L Ø 80 x 8 9L Ø 90 x 0 6 5L Ø x 0 6 5L 5 0 Ø x 5 6

17 P grundbultarnas mått och vikter Grundbult Kamstål Grundbult M n [mm] Ø [mm] K [mm] L [mm] Brickor P Ø 8 x 6 P Ø 6 x 6 P 6 60 Ø 56 x 6 P Ø 56 x 6 P Ø 65 x 8 P Ø 65 x 8 P Ø 80 x 8 P Ø 90 x 0 P Ø x 0 P Ø x P L 7

18 Avväxlingar PBOK-avväxlingen överför hålplattans vikt till intillliggande hålplattor eller andra bärande konstruktioner och fungerar vid håltagningen som en kraftöverförande växelbalk. PBOK-avväxlingen överför och bär upp de laster som verkar under byggskedet och de slutgiltiga lasterna enligt sin givna kapacitet. PBOK-avväxlingarna levereras för hålplattor i... 0 mm höjd, avväxlingens spännvidd är som standard...00 mm, övriga mått enligt specialbeställning. PBOK PBOK-avväxlingarnas material Del ar Kamstål S55J+N Standard SFS-EN 5 SS Orderbeteckning Orderbeteckningen består av avväxlingens beteckning (PBOK), avväxlingens höjd och öppningens bredd. T.ex. Hålplatta OL00, öppningens bredd mm -> orderbeteckning PBOK0- T.ex. Hålplatta OL00, öppningens bredd 800mm -> orderbeteckning PBOK0-800 PBOK-avväxlingarnas mått Orderbeteckning A x B x B x C x H [mm] Orderbeteckning A x B x B x C x H [mm] PBOK5-90 x 0 x 0 x 5 x PBOK5-L> x 0 x 0 x 5 x PBOK0-90 x 0 x 0 x 5 x 00 PBOK0-L> x 0 x 0 x 5 x 00 PBOK7-88 x 0 x 0 x x 65 PBOK7-L> x 0 x 0 x x 65 PBOK- 88 x x 0 x x 0 PBOK-L> x x x x 0 PBOK7-88 x x x x 70 PBOK7-L> x 00 x x x 70 PBOK0-88 x x x x 00 PBOK0-L> x 00 x x x 00 PBOK- 85 x x x x 0 PBOK-L> x 00 x x x 0 PBOK 8

19 Lyftankare RR-lyftankare är lyftdon som används vid lyft och förflyttning av balkongplattor och tunna betongplattor. RR-lyftankare levereras antingen med platt- ståls eller vinkelstålsförankring, svart (t.ex. RR /L), varmförzinkad t.ex. RR /L ZN) eller rostfri (t.ex. RR /L AISI 0). RR RR-lyftankarens material Del ar, normalt Vinklar, normalt ar och vinklar, rostfria ar och vinklar, syrafasta Muttrar S55J+N S5J+N Standard SFS-EN 5 SFS-EN 5 SFS-EN 88.0 SFS-EN 88 S5JR+AR SFS-EN 5 RR-lyftankarens orderbeteckning RR normala lyftankartyper är: RR /L, RR, RR /L, RR, RRK, RRK RR rostfria typer är: RRr /L, RRr, RRr /L, RRr, RRKr, RRKr RR varmförzinkade typer är: RRz /L, RRz, RRz /L, RRz, RRKz, RRKz RR syrafasta typer är: RRh /L, RRh, RRh /L, RRh, RRKh, RRKh RR-lyftankarens mått Typ och dim. H [mm] A [mm] B [mm] a [mm] c [mm] RR /L RR RR /L RR RRK x60x6 RRK x80x8 De varmförzinkade, rostfria och syrafasta RR-lyftankaren har samma mått som de normala RR-lyftankaren. RR 9 Vinkelstål

20 JASU-betongbask Jasu-betongbaskerna har i standardutförande volymer mellan liter, med standard- eller låg lyftbygel. Övriga storlekar levereras enligt kundens behov och önskemål. Obs! Semko har möjlighet att svara på kundens behov med ett brett urval! JASU-BETONGBASK JASU-betongbaskens mått och vikt Lyftbygel (mm) Standard S Låg S Påfyllningshöjd (mm) Max bärighet (kg) Tomvikt (kg) Jasu Jasu Jasu Jasu Jasu Modell Diameter (mm) Jasu 600 Standard lyftbygel Låg lyftbygel 0

21 JASU SP Ifall användning av bask med tömning undertill inte är möjlig p.g.a. väggar eller övriga hinder kan arbetet enkelt utföras med sidotömmande bask. En robust konstruktion förenad med enkel öppningsmekanism garanterar hållfasthet långt in i framtiden. JASU-lyftkärl JASU-lyftkärl

22 Limpistoler Infästning av ingjutningsgods, eldosor, urtagningar, lyftdon, hörnlister m.m. i stål-, plywood- och övriga gjutformar går enkelt att utföra utan att skada formytan genom hot- meltlimning. Eventuell formolja i formytan inverkar inte på limfogens hållfasthet. LIMPISTOLER Hotmeltpistoler för professionellt bruk finns med manuell eller tryckluftsmatning. Lim finns i tre olika hållfasthetsklasser, härdningstid, eller 6 minuter (längre härdning, starkare fog). Infästningsmetoder som skadar eller förorenar formytan undviks vid limning, detta förlänger formens livslängd betydligt. Likaså kan formar för urtagningar utföras utan spikning vilket underlättar rivning av formen med en LIMPISTOL BeA 0 PLUS avsevärd minskning av spill. Speciellt långa och invecklade listurtag i elementets yta är lätta att utföra med hotmelt. Infästningsmetoden är dessutom avsevärt snabbare och enklare jämfört med andra metoder. LIMPISTOL BeA TRYCUFT Smältlim (0 kg / förpackning) Smältlim Smältlim Smältlim Smältlim min. Weak min. Medium 6 min. Strong epoxy LIMPISTOL BeA 5 SPRAY

23 Övrig produktion En betydande andel av Semko Oy:s produktion består av specialkomponenter enligt kundens önskemål. Semko Oy tillverkar även bl.a. svetsade underleveranser som serietillverkning till olika industrier. Semko Oy har en yrkeskunnig personal som kan betjäna och tillverka produkter som fyller de krav som ställs idag. Genom vår egen verksamhet i kombination med ett brett nätverk av underleverantörer kan vi erbjuda våra kunder mångsidiga helheter med kort leveranstid. SPECIALPRODUKTER

24 Semko Oy Tehtaantie 8 60 Seinäjoki Tel +58 (0)0 788 Fax +58 (0) (kontor)
