1 Medemagruppen sittsystem

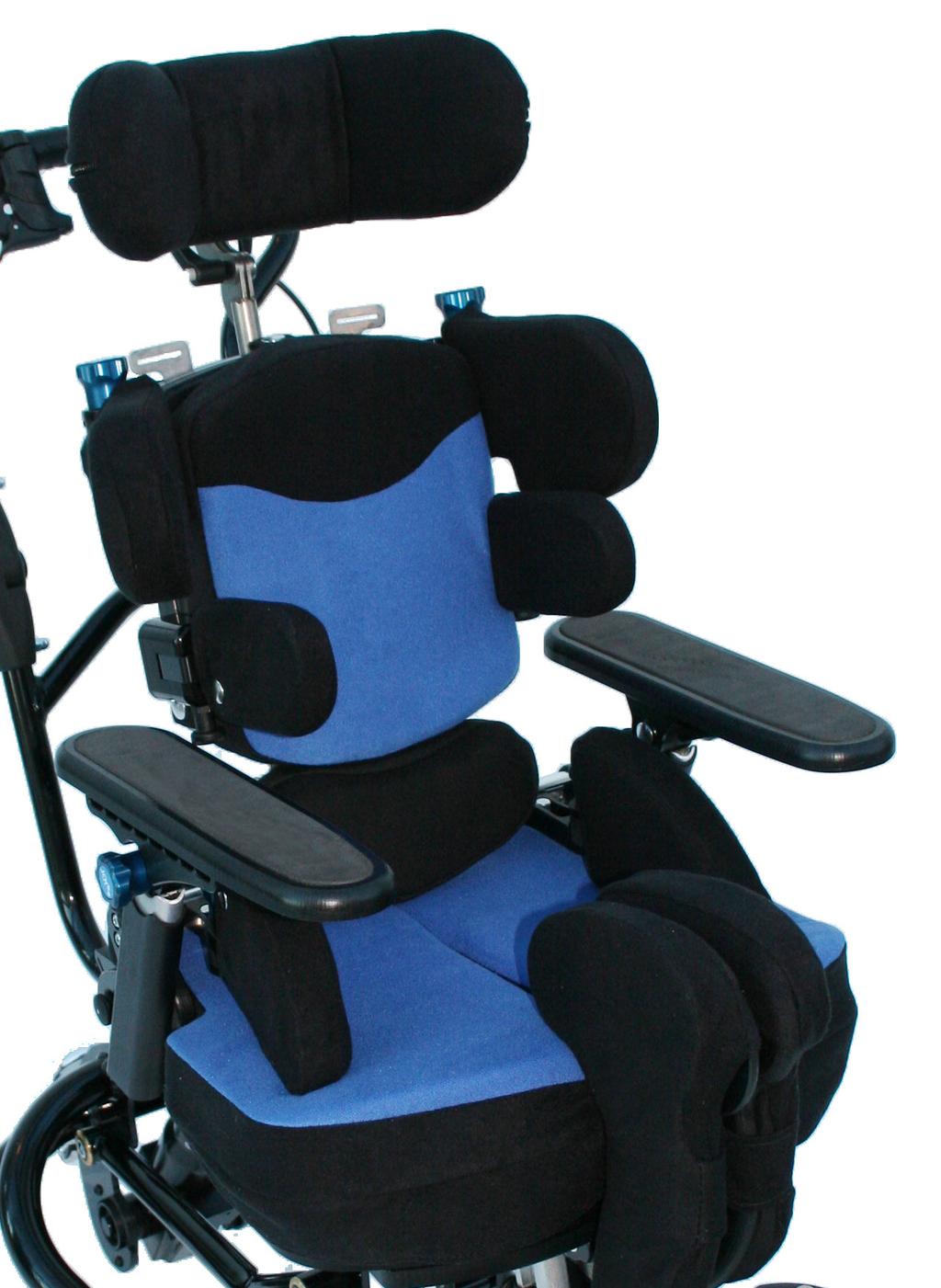

2 - ett moduluppbyggt sittsystem med lösningar som fungerar möter de behov dagens system ställer: Förskrivare kan enkelt anpassa produkten för användaren när hjälpmedlet tas emot. Det kan anpassas till personer med betydliga asymmetrier. Motståndet i ryggen kan justeras efter behov, utan byte av komponenter. är förberedd för användning ihop med avancerade fixeringssystem som Stealth och Bodypoint. Generell standard Abduktionssits ( ej stl 0) Dynamisk gasfjäder i rygg (ej stl 0) Vinkeljusterbar rygg Bålstöd, bredd och höjdjusterbara Höftstöd, bredd och vinkeljusterbara 4-punktsbälte Huvudstöd multijusterbart 2-delad rygg med sacrumstöd Delade benstöd med dynamisk fotplatta (ej stl 0) Lårstöd insida (abduktion) (ej stl 0) Sitskil Delad sits för justering av benlängd Armstöd bredd och vinkeljusterbara Förberedd för väst/ bälten Stor justeringsmån i sittdjup och rygghöjd Bredd- och höjdjusterbara fästen för skulderfixering Blå/svart överdrag alternativt röd/svart Sitsen består av En delad sits för att individuellt kunna justera sittdjup och korrigera för eventuell benlängdsskillnad. Ett höjd-djup och vinkeljusterbart sacrumstöd, som kan ställas in med olika avstånd till bäckenet. Invändiga lårstöd i framkant av sits, som kan justeras oberoende av varandra i bredd, så att man uppnår önskad grad av abduktion för vartdera benet. (Stl. 0 har istället abduktionsdyna). Bredd- och vinkeljusterbara höftstöd som säkrar att bäckenet alltid blir centrerat i önskad position. Kildyna fram under knävecken och minnes-skum i sitsen, som skapar en funktionell sittgrop. Ett 4-punkts höftbälte där de främre infästningarna är justerbara fram eller bakåt. Man kan då anpassa dragriktningen precis som man önskar, även olika på höger och vänster sida, då bäckenet är asymmetriskt eller roterat. Tillsammans ger dessa egenskaper möjlighet till en individuell och korrekt symmetrisk placering av höfter och lår, samtidigt som det är möjligt att erbjuda optimal funktionalitet även för användare med asymmetriskt roterat bäcken, höftledsluxation och liknande. Inneunderrede hydraulisk 2 höjdjustering - en mycket bra lösning. Inneunderrede m/gasfjäder Uteunderrede välj hydraulisk eller elektrisk höjdjustering Transportunderede TX

3 medema.com Ryggen En avancerad dynamisk rygg (ej på stl. 0). Motståndet i ryggen anpassas individuellt med en handpump, allt efter användarens behov, dagsform och tillväxt. Med hjälp av en fingerratt på cylindern kan man justera den hastighet som ryggen vänder tillbaks med, beroende på användarens spasmkaraktär. På cylindern sitter det en blå vippbrytare som låser den dynamiska ryggen, när matsituation eller annat gör att användaren ska sitta så still som möjligt. Ryggen är steglöst höjdjusterbar, så att det finns möjlighet att växa i stolen och samtidigt fortsatt kunna anpassa stolen i kombination med avancerade huvudstödssystem och västar/selar. Den är försedd med quick release för snabbt byte till andra/bredare storlekar. Har bålstöd som är individuellt och steglöst justerbara både i bredd och höjd, för att kunna fånga upp asymmetrier som skolios. Storlek 0 levereras även med vinkeljusterbara skulderstöd som standard. Detta för att de allra minsta användarna ofta är hypotona, och har nytta av sidostöd i hela bålens längd. Benstöden Är längd- och vinkeljusterbara och tillåter positionering även in under sitsen. En funktion som kan vara nödvändig för att uppnå avslappning i korsryggen hos användare med korta och/eller spastiska hamstringsmuskler. Fotplattorna Är individuellt justerbara i alla led - djup, vinkel, bredd och horisental rotation. Detta ger förutsättningar för att positionera ett asymmetriskt bäcken. Det ger även möjligheten att stabilisera bäckenet genom en bestämd kombination av abduktion och utåtrotation, där fötternas distala placering är avgörande för hur man lyckas. Vilar på en fjädrande mekanism, som tillåter dem att ge efter lite när en spasticitet löser ut. Systemet är konstruerat så att sacrumstödet står fast och själva stolsryggen ger efter för spasticiteten. Rörelsen sker då från korsryggen och upp, medans bäckenet förblir stilla. Därmed motverkar man att användaren glider längre och längre fram i sitsen när spasticiteten pågår Triton går både högt och lågt. Underredena i ny design, är godkända från kg. Väljer du underrede med hydraulisk höjdjustering får du enligt oss den bästa lösningen. Inget behov av laddning, inget behov av ström. Ljudlös. Den dynamiska hydrauliska gasfjädern är ställbar i motstånd, tillbakaslag samt låsbar med hjälp av en enkel spak. Delade dynamiska, multijusterbara benstöd Här visat med hälstöd. Triton str. 0 för de allra minsta. Huvudstöd Komfort Huvudstöd Lateral Huvudstöd i2i Välj mellan röd och blå. Överdraget är fäst med tryckknappar och kan lätt tas av. Tvättbart. Inkontinensskydd är standard. 3

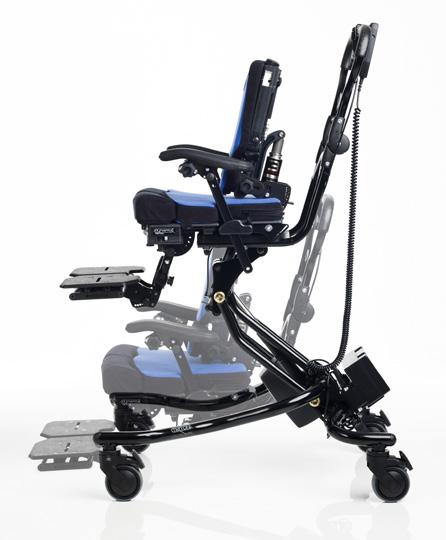

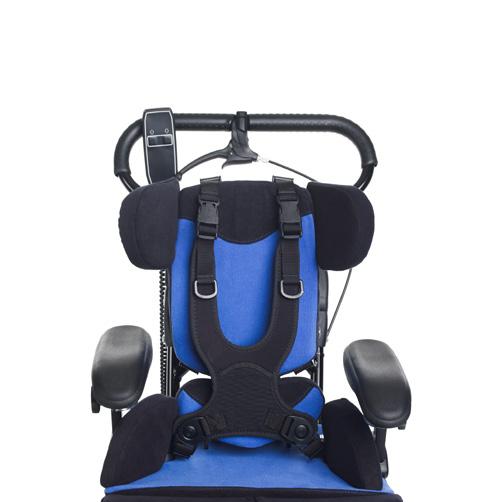

4 stl 0 har inbyggd abduktion i sitspolstret De nya lårstöden (insida) är nedfällbara - för enklare förflyttning i och ur stol Kilformad sittenhet är standard Utsvängbara skuldervingar ger ökad komfort. Bilden visar skuldervinge kombinerat med bålstöd. Du kommer enkelt från bordshöjd till golvnivå Väst Bord Plexi Bord grå plast Ovanifrån Framifrån Från sidan Triton 0 Triton 1 Triton 2 Triton 3 Min Max Min Max Min Max Min Max A Sittdjup B Sittbredd (i bakkant mellan höftstöden) (290) 150 ( 0 scr) 250 (315) (395) (475) C Bröstbredd D Från sits till skuldra Från sits till fotplatta (1) E Från sits till fotplatta (1) F Ryggvinkel Från 25 bakåt till 5 framåt Vikt sittenhet 13,5 kg 14,5 kg 17 kg 19 kg Brukarvikt 100 kg Rekommenderad användares ålder 3 mån - 3 år 4-9 år 8-13 år 12 år - vuxen Sitthöjd 75 mm hjul: Min 325 / Max 785 mm 100 mm hjul: Min 355 / Max 815 mm Tilt Från 25 bakåt till 15 framåt Mått underrede 740 x 570 mm 4

5 medema.com Frågor & svar Varför är ryggen så smal i förhållande till sitsen? Ryggen motsvarar den normala ryggbredden på en användare. Smal rygg ger bättre förutsättningar för armrörelse och gör i tillägg att ev. bålstöd kommer nära inpå användaren och ger riktigt stöd. Varför ser sitsen så bred ut i förhållande till ryggen? är en sits som ger goda möjligheter för abduktion. Om brukaren ska sitta abducerat behövs breden för att ge riktigt understöd. Varför är bendelarna (lårstöd insida) så stora och våldsamma? När användaren är placerad i stolen kommer du inte uppfatta det så. Bendelarna fördelar trycket mellan knänan på ett utmärkt sätt och säkrar att du får en abduktion både mellan knä och ben. Vi har varit nöjda med gasfjäder på dynamisk rygg, vad tillför er lösning? Trycket är ställbart och kan på så sätt justeras efter dagsform eller behov. När användaren växer och ryggen höjs behöver trycket ökas för att bevara samma motstånd, det kan du här i standard. Varför finns det inte plats för pumpen under sitsen? Det är inte avsikten att alla ska ha tillgång till den och kunna utföra justeringar. Finns det behov för det hos enskilda användare går det att lösa. Kan man tvätta klädseln enkelt? Ja, det ska inte vändas ut och in och tål maskintvätt 40 grader. Inkontinensklädsel är standard. Varför är armstöden skråmonterade i förhållande till armstöden? Detta resulterar att armstöden kommer längre fram ju högre upp de regleras. Tiltgasfjädern verkar hård? Det är för att tilten ska fungera optimalt med användare i stolen, då upplevs den inte hård. Vad är fördelen med hydralik för att justera höjd på underredet? Inga tunga lyft, inget oljud, inget underhåll och ingen laddning. Kan justeras både högt och lågt. Underredet är längre än normalt, varför då? För att kunna få fördelen med att använda samma underrede till samtliga sitsar. Kan man få mindre underre än det hydraliska? Ja, på stl 0-1 kan man få ett mindre underrede med gasfjäder, men det går inte lika högt som de andra. Har ni underrede som kan används för transport i bil? Ja, TX-underredena som är små och smidiga är godkända enl. ISO Finns det lång erfarenhet av att använda denna produkt eller är den helt ny? Producenten i England (JCM) leverera över sitsar och underrede i året, så produkten är väl beprövad. 5

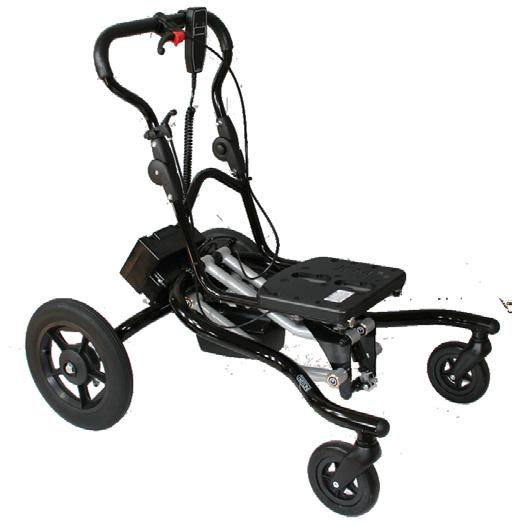

6 Beställningsdata Art.nr Huvudprodukt TRITON-1-SEB Sits stl 1 blå/svart TRITON-2-SEB Sits stl 2 blå/svart TRITON-3-SEB Sits stl 3 blå/svart Art.nr Underrede IBF-01-INT Underrede inomhus gas sittmodul stl 1 MHT-1-PB Underrede inomhus hydralisk sittmodul stl 1-3 MHT-PWR-1-PB Underrede inomhus el sittmodul stl 1-3 MHT-1B-PB Underrede kombi hydralisk sittmodul stl 1-3 MHT-PWR-1B-PB Underrede kombi el sittmodul stl 1-3 TX-30 Underrede transport manuell sittmodul stl 1 TX-35 Underrede transport manuell sittmodul stl 2-3 Art.nr Tillbehör T-ADD-1-L Lårstöd utsida stl 1 vä T-ADD-1-R Lårstöd utsida stl 1 hö T-ADD-2-L Lårstöd utsida stl 2 vä T-ADD-2-R Lårstöd utsida stl 2 hö T-HR-MA-1 Huvudstöd multijusterbart stl 1 T-HR-MA-2 Huvudstöd multijusterbart stl 2 TS-F-175-R Bålstöd flexi D17,5cm stl 1 hö TS-F-175-L Bålstöd flexi D17,5cm stl 1 vä TS-F-200-R Bålstöd flexi D20cm stl 2 hö TS-F-200-L Bålstöd flexi D20cm stl 2 vä TS-F-290-R Bålstöd flexi D29cm stl 3 hö TS-F-290-L Bålstöd flexi D29cm stl 3 vä TS-L R Bålstöd slimline D12,5cm stl 1 hö TS-L L Bålstöd slimline D12,5cm stl 1 vä TS-L R Bålstöd slimline D18,5cm stl 2 hö TS-L L Bålstöd slimline D18,5cm stl 2 vä TWBL-FSC-TR-R Bålstöd Stealth m kulled t Triton stl 2 hö TWBL-FSC-TR-L Bålstöd Stealth m kulled t Triton stl 2 vä HP-1-INKL-T-HP-BRK-1-L Höftstöd inkl fäste stl 1 vä HP-1-INKL-T-HP-BRK-1-R Höftstöd inkl fäste stl 1 hö HP-2-INKL-T-HP-BRK-2-L Höftstöd inkl fäste stl 2 vä HP-2-INKL-T-HP-BRK-2-R Höftstöd inkl fäste stl 2 hö T-ARM-300x80-L Armstöd stl 1 vä (300x80) T-ARM-300x80-R Armstöd stl 1 hö (300x80) T-ARM-430x80-L Armstöd stl 2 vä (430x80) T-ARM-430x80-R Armstöd stl 2 hö (430x80) T1-TY Bord grå plast stl 1 T2-TY Bord grå plast stl 2 T3-TY Bord grå plast stl 3 T1-TY-PC Bord Plexi stl 1 T2-TY-PC Bord Plexi stl 2 T3-TY-PC Bord Plexi stl 3 T-TY-AF Aktivitetsram f bordsmontering T-TY-GP Grepphandtag f bordsmontering T-LS-190 Benstödsfäste stl 1 (190mm) T-LS-260 Benstödsfäste stl 2 (260mm) T-LS-330 Benstödsfäste stl 3 (330mm) T-FP-SP-210x120-L Benstöd dynamiskt delat stl 1 vä (210x120) T-FP-SP-210x120-R Benstöd dynamisk delat stl 1 hö (210x120) T-FP-SP-285x150-L Benstöd dynamisk delat stl 2 vä (285x150) T-FP-SP-285x150-R Benstöd dynamisk delat stl 2 hö (285x150) 6

7 medema.com Beställningsdata Art.nr Tillbehör T-FP-1P-1 Benstöd hel stl 1 (210x325) T-FP-1P-2 Benstöd hel triton IQ stl 2 (285x450) T-FP-1P-210x325-PAD Polster t helt benstöd stl 1 (210x325) T-FP-1P-285x450-PAD Polster t helt benstöd stl 2 (285x450) TRCOV-1-BACK-B-R Ryggpolstling m/överdrag röd/svart stl 1 kpl TRCOV-2-BACK-B-R Ryggpolstling m/överdrag röd/svart stl 2 kpl TRCOV-3-BACK-B-R Ryggpolstling m/överdrag röd/svart stl 3 kpl TRCOV-1-SEAT-B-R Sitspolstling m/överdrag röd/svart stl 1 kpl TRCOV-2-SEAT-B-R Sitspolstling m/överdrag röd/svart stl 2 kpl TRCOV-3-SEAT-B-R Sitspolstling m/överdrag röd/svart stl 3 kpl TRCOV-HRDST-1 Överdrag huvudstöd stl 1 svart TRCOV-HRDST-2 Överdrag huvudstöd stl 2 svart T-WG-1-L Skuldervingar stl 1 vä T-WG-1-R Skuldervingar stl 1 hö T-WG-2-L Skuldervingar stl 2 vä T-WG-2-R Skuldervingar stl 2 hö CM083XS Höftbälte 2 punkt stl XS CM083S Höftbälte 2 punkt stl S CM083M Höftbälte 2 punkt stl M CM085XS Höftbälte 4 punkt stl XS CM085S Höftbälte 4 punkt stl S CM085M Höftbälte 4 punkt stl M CM086S Skuldersele stl S CM086M Skuldersele stl M CM086L Skuldersele stl L CM094XS Väst dynamisk u/glidlås stl XS CM094S Väst dynamisk m/glidlås stl S CM094M Väst dynamisk m/glidlås stl M IBF-PH-B-1 Körbåge Inne/Kombi Underrede kpl, stl 1 IBF-PH-B-2 Körbåge Inne/Kombi Underrede kpl, slt 2 IBF-PH-B-3 Körbåge Inne/Kombi Underrede kpl, stl 3 T1-SC-WP1 Sitskil stl 1 T2-SC-WP1 Sitskil stl 2 T3-SC-WP1 Sitskil stl 3 BR-500 Fäste huvudstöd Stealth t T-ABD-1-L Lårstöd insida stl 1 vä T-ABD-1-R Lårstöd insida stl 1 hö T-ABD-2-L Lårstöd insida stl 2 vä T-ABD-2-R Lårstöd insida stl 2 hö TRCOV-1-BACK-B-B Ryggpolstling m/överdrag blå/svart stl 1 kpl TRCOV-2-BACK-B-B Ryggpolstling m/överdrag blå/svart stl 2 kpl TRCOV-3-BACK-B-B Ryggpolstling m/överdrag blå/svart stl 3 kpl TRCOV-1-SEAT-B-B Sitspolstling m/överdrag blå/svart stl 1 kpl TRCOV-2-SEAT-B-B Sitspolstling m/överdrag blå/svart stl 2 kpl TRCOV-3-SEAT-B-B Sitspolstling m/överdrag blå/svart stl 3 kpl 7
