Skarvinstallation WEHOTHERM, WEHOARCTIC OCH WEHOTEK
|
|
|
- Ida Pettersson
- för 6 år sedan
- Visningar:
Transkript
1 Skarvinstallation WEHOTHERM, WEHOARCTIC OCH WEHOTEK
2 Innehållsförteckning Skarvalternativ...3 Portionsskum, tabell för 160 mm svetsände...4 Portionsskum, tabell för 230 mm svetsände...5 Skarvmaterial, tillbehör och verktyg för olika skarvtyper PE-, PP- eller PVC-mediarör (mantelrörets skarv-/isoleringsmetod) Skarvplåt och bred krympmatta/pe-isolermatta...6 Skarvplåt och bred krympmatta/portionsskum...7 PURAL-skarvplåt/PE-isolermatta...8 Dubbeltätande krympmuff/pe-isolermatta...9 Dubbeltätande krympmuff/portionsskum...10 Ytbehandlad skarvplåt/pe-isolermatta...11 Ytbehandlad skarvplåt/portionsskum...12 Stålmediarör (mantelrörets skarv-/isoleringsmetod) Skarvplåt och bred krympmatta/portionsskum...13 Skarvplåt och bred krympmatta/pur-skålar...14 Dubbeltätande krympmuff/portionsskum...15 Dubbeltätande krympmuff/pur-skålar...16 Ytbehandlad skarvplåt/portionsskum...17 Ytbehandlad skarvplåt/pur-skålar...18 Fogning av mediarör 1 PE-mediarör PP-/PVC-mediarör...21 Stålmediarör...22 Montage av värmekabel 2 PE-mediarör...23 PP-/PVC-mediarör...24 Stålmediarör...25 Läckagelarmtrådar för fuktövervakning 3 Montage vid rörskarv Skarvisolering 4 PE-isolermatta...29 Portionsskum, vid skarv med skumningsplåt Portionsskum, vid skarv med krympmuff PUR-skålar Mantelrörsskarvning 5 Rörelement med PE-mantel Skarvplåt och bred krympmatta Ytbehandlad skarvplåt Dubbeltätande krympmuff Rörelement med spiromantel Ytbehandlad skarvplåt Skarvinstallation Wehotherm, Wehoarctic och Wehotek
3 Skarvalternativ Mediarörets material Stål PE PP PVC Larmtrådar Option Kablar Värmekabel Option Isolering Portionsskum* PUR-skålar PE-isolermatta Mantelrörets material PE Stål Spirorör Typ av mantelskarv Typ Skarvplåt med bred krymp Krympmuff med Mastik Dubbeltätande krympmuff Ytbehandlad skarvplåt Krympmuff med Mastik Ytbehandlad skarvplåt Installation Mark Mark och luft Mark Luft Luft Luft Användning av tabellen Exempel: Mediarör - stål Larmtrådar Portionsskum Krympmuff + Mastik Sida 22 Sida Sida Sida *Skarv med krympmuff isoleras med portionsskum efter att krympmuffen monterats. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 3
4 Portionsskum, tabell Skarvlängd 340 mm Svetsändor 160 mm ± 10 mm PUR-densitet 75 kg/m³ Single Mediarör d [mm] Mantelrör D [mm] Isolerklass 1 Isolerklass 2 Isolerklass 3 Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr 26, , , , , , , , , , , , Skarvplåt 355, , , Twin Mediarör d [mm] Mantelrör D [mm] Isolerklass 1 Isolerklass 2 Isolerklass 3 Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr 26,9 + 26, ,7 + 33, ,4 + 42, ,3 + 48, ,3 + 60, ,1 + 76, ,9 + 88, , , , , Skarvplåt 168, , , , Skarvinstallation Wehotherm, Wehoarctic och Wehotek
5 Portionsskum, tabell Skarvlängd 480 mm Svetsändor 230 mm ± 10 mm PUR-densitet 75 kg/m³ Single Mediarör d [mm] Mantelrör D [mm] Isolerklass 1 Isolerklass 2 Isolerklass 3 Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr 26, , , , , , , , , , , Skarvplåt , , , , Twin Mediarör d [mm] Mantelrör D [mm] Isolerklass 1 Isolerklass 2 Isolerklass 3 Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr Skarvplåt Mantelrör D [mm] Krympmuff Portion nr 26,9 + 26, ,7 + 33, ,4 + 42, ,3 + 48, ,3 + 60, ,1 + 76, ,9 + 88, , , Skarvplåt 139, , , , , , Skarvinstallation Wehotherm, Wehoarctic och Wehotek 5

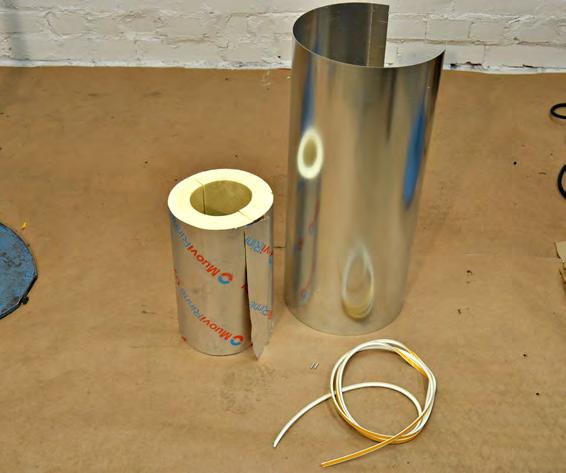

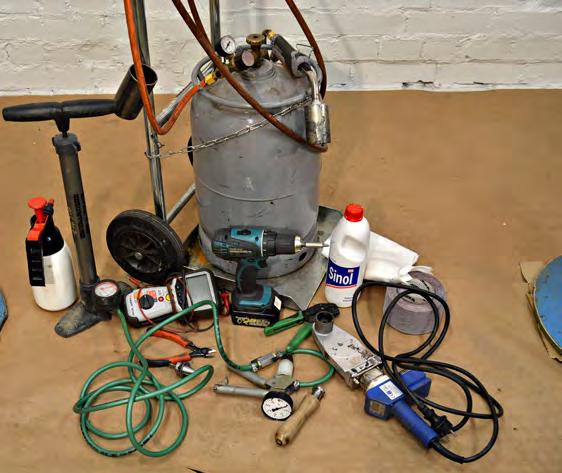

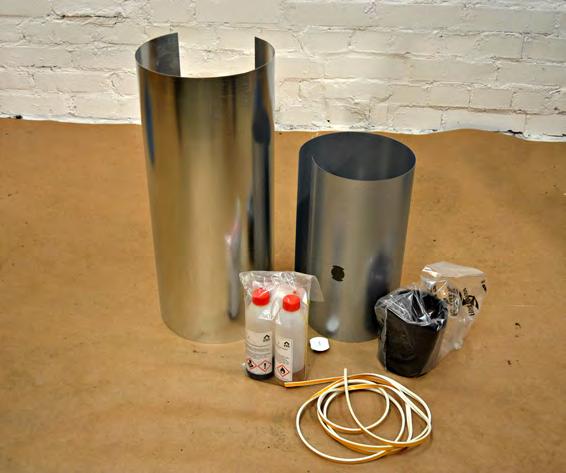

6 Skarvmaterial, verktyg och tillbehör för olika skarvtyper PE-, PP- eller PVC-mediarör Skarvplåt och bred krympmatta/pe-isolermatta Vid skarvinstallation behövs följande verktyg och tillbehör: 3810 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Flytgas Rengöringsmedel Rengöringsduk Slipduk Materialbehov för skarvisoleringen: 3793 Elsvetsmuff, PE Stödplåt PE-isolermatta Plåtskruvar Tejp Krympmatta Foglapp 6 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
7 PE-, PP- eller PVC-mediarör Skarvplåt och bred krympmatta/portionsskum Vid skarvinstallation behövs följande verktyg och tillbehör: 3810 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Flytgas Rengöringsmedel Rengöringsduk Slipduk Materialbehov för skarvisoleringen: 3796 Elsvetsmuff, PE Skumningsplåt Skumplugg Plåtskruvar Tejp Portionsskum Krympmatta Foglapp Skarvinstallation Wehotherm, Wehoarctic och Wehotek 7
8 PE-, PP- eller PVC-mediarör Pural-skarvplåt/PE-isolermatta Vid skarvinstallation behövs följande verktyg och tillbehör: 3807 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Rengöringsmedel Rengöringsduk Skruvdragare Materialbehov för skarvisoleringen: 3801 Elsvetsmuff, PE Pural-plåt PE-isolermatta Plåtskruvar Tejp Tätning 8 Skarvinstallation Wehotherm, Wehoarctic och Wehotek

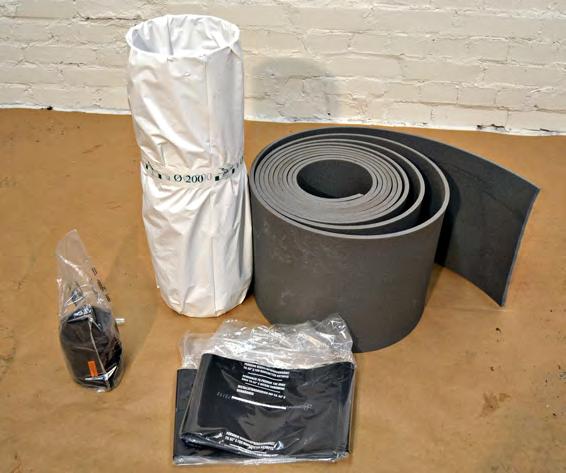

9 PE-, PP- eller PVC-mediarör Dubbeltätande krympmuff/pe-isolermatta Vid skarvinstallation behövs följande verktyg och tillbehör: 3810 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Flytgas Rengöringsmedel Rengöringsduk Slipduk Materialbehov för skarvisoleringen: 3971 Elsvetsmuff, PE Krympmuff + Mastik 2 st krympmanchetter PE-isolermatta Tejp Dubbeltätande muff: Mastik-band och krympmanchetter ingår i muffpaketet. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 9

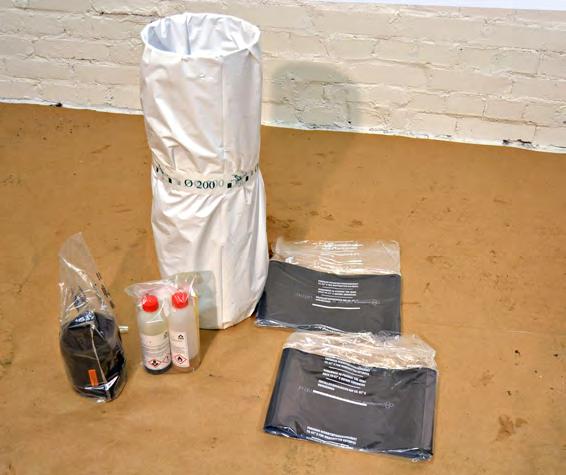

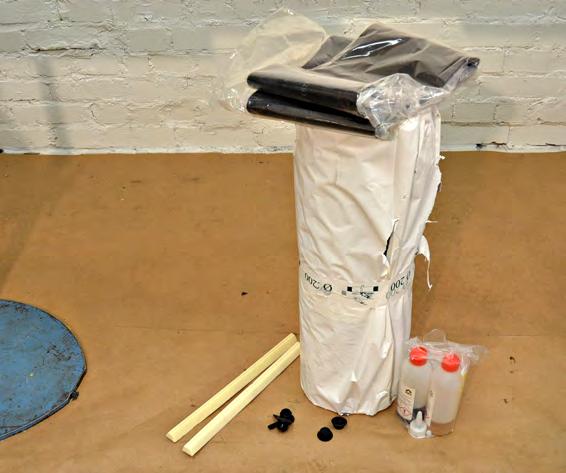

10 PE-, PP- eller PVC-mediarör Dubbeltätande krympmuff/portionsskum Vid skarvinstallation behövs följande verktyg och tillbehör: 3810 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Flytgas Rengöringsmedel Rengöringsduk Slipduk Materialbehov för skarvisoleringen: 3968 Elsvetsmuff, PE Krympmuff + Mastik 2 st krympmanchetter Portionsskum Skumningspluggar samt svetspluggar Dubbeltätande muff: Mastik-band och krympmanchetter ingår i muffpaketet. 10 Skarvinstallation Wehotherm, Wehoarctic och Wehotek

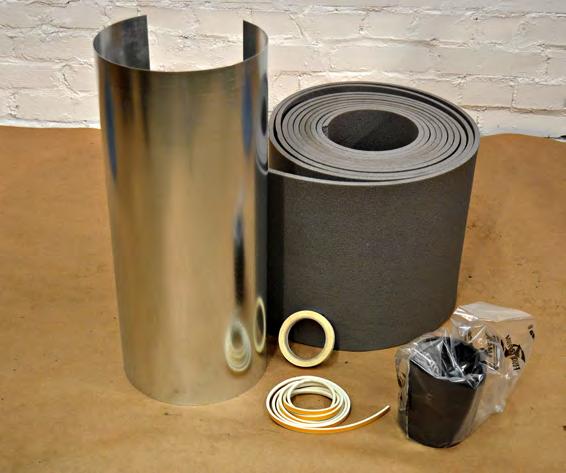

11 PE-, PP- eller PVC-mediarör Ytbehandlad skarvplåt/pe-isolermatta Vid skarvinstallation behövs följande verktyg och tillbehör: 3807 Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Rengöringsmedel Rengöringsduk Materialbehov för skarvisoleringen: 4072 Elsvetsmuff, PE Ytbehandlad plåt PE-isolermatta Plåtskruvar Tejp Tätning Skarvinstallation Wehotherm, Wehoarctic och Wehotek 11
12 PE-, PP- eller PVC-mediarör Ytbehandlad skarvplåt/portionsskum 3807 Vid skarvinstallation behövs följande verktyg och tillbehör: Elsvets, PE Skrapverktyg, PE Installationsvaselin, PP och PVC Rengöringsmedel Rengöringsduk Skruvdragare Materialbehov för skarvisoleringen: 4070 Elsvetsmuff, PE Ytbehandlad plåt Skumningsplåt Portionsskum Plåtskruvar Tejp Tätning Skumningsplugg 12 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
13 Stålmediarör Skarvplåt och bred krympmatta/portionsskum 4297 Vid skarvinstallation behövs följande verktyg och tillbehör: Flytgas Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Plåtskruvar Tejp Sidoavbitare Larmtång Resistansmätare Materialbehov för skarvisoleringen: 4288 Skumningsplåt Skumplugg Portionsskum Krympmatta Foglapp Larmtrådshållare Larmtrådsskarv Skarvinstallation Wehotherm, Wehoarctic och Wehotek 13
14 Stålmediarör Skarvplåt och bred krympmatta/pur-skålar 4297 Vid skarvinstallation behövs följande verktyg och tillbehör: Flytgas Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Plåtskruvar Tejp Sidoavbitare Larmtång Resistansmätare Materialbehov för skarvisoleringen: 4290 Krympmatta Foglapp PUR-skålar Skarvplåt Aluminiumtejp 14 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
15 Stålmediarör Dubbeltätande krympmuff/portionsskum 4356 Vid skarvinstallation behövs följande verktyg och tillbehör: Flytgas Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Plåtskruvar Sidoavbitare Larmtång Resistansmätare Pluggsvets Provtryckningsutrustning Materialbehov för skarvisoleringen: 4339 Krympmuff + Mastik 2 st krympmanchetter Portionsskum Skumningspluggar samt svetsbara pluggar Larmtrådshållare Larmtrådsskarv Dubbeltätande muff: Mastik-band och krympmanchetter ingår i muffpaketet. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 15
16 Stålmediarör Dubbeltätande krympmuff/pur-skålar Vid skarvinstallation behövs följande verktyg och tillbehör: 4342 Flytgas Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Plåtskruvar Tejp Sidoavbitare Larmtång Resistansmätare Materialbehov för skarvisoleringen: 4341 Krympmuff + Mastik 2 st krympmanchetter PUR-skålar Aluminiumtejp Dubbeltätande muff: Mastik-band och krympmanchetter ingår i muffpaketet. 16 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
17 Stålmediarör Ytbehandlad skarvplåt/portionsskum Vid skarvinstallation behövs följande verktyg och tillbehör: 4237 Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Resistansmätare Sidoavbitare Larmtång Plåtskruvar Materialbehov för skarvisoleringen: 4234 Ytbehandlad plåt Skumningsplåt Portionsskum Skumningsplugg Larmtrådshållare Tätning Skarvinstallation Wehotherm, Wehoarctic och Wehotek 17
18 Stålmediarör Ytbehandlad skarvplåt/pur-skålar Vid skarvinstallation behövs följande verktyg och tillbehör: 4237 Rengöringsmedel Rengöringsduk Slipduk Skruvdragare Resistansmätare Sidoavbitare Larmtång Plåtskruvar Materialbehov för skarvisoleringen: 4236 Ytbehandlad plåt PUR-skålar Tätning Aluminiumtejp 18 Skarvinstallation Wehotherm, Wehoarctic och Wehotek

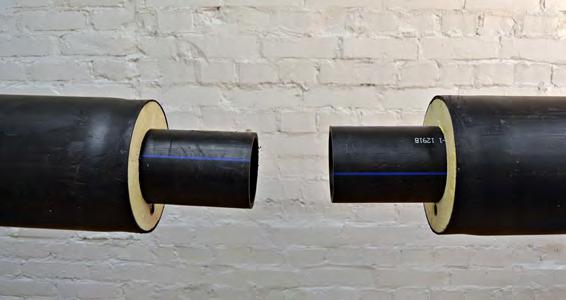

19 Fogning av mediarör 1 PE-mediarör I Nordiska Plaströrgruppens anvisningar finns mera information om elsvetsning av PE-rör: OBS. Om muffningen görs med dubbeltätande skarv, montera krympmuff och krympmanchetter på röret före skarvning av Rengör ytorna som ska svetsas med lämpligt rengöringsmedel, exempelvis teknisk alkohol Märk mediaröret med en hjälplinje vid halva längden av elsvetsmuffen +10 mm Skarvinstallation Wehotherm, Wehoarctic och Wehotek 19

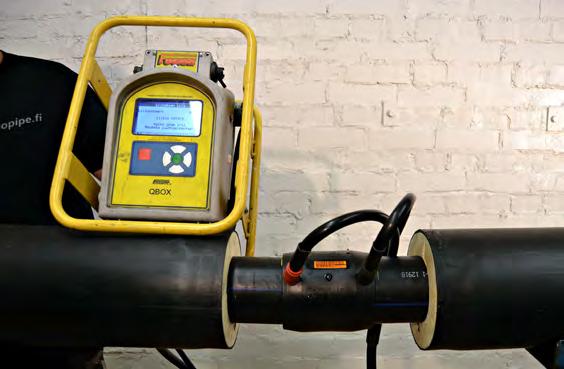

20 3841 Förbered ytorna som skall elsvetsas med ett skrapverktyg. Området som skrapas är halva längden av elsvetsmuffen +10 mm, dvs. till hjälplinjen Kontrollera att elsvesmuffen är den rätta och ta bort den ur skyddspåsen, utan att vidröra svetsytorna. Montera muffen genast. Kontrollera att muffen är rätt placerad med hjälp av hjälplinjerna.rören stöds vid behov för att undvika rörelse eller spänning under svetsningen. Koppla elsvetsens kablage till elsvetsmuffen enligt kablarnas färgmärkning. Utför svetsningen enligt både svetsaggregatets och elmuffens bruks- och installationsanvisningar Kontrollera fogen både efter svetsningen och kyltiden Skarvinstallation Wehotherm, Wehoarctic och Wehotek
21 PP/PVC-mediarör Sticksänden fasas (om det inte är en fabriksfasad ände). Rengör rörändarna med teknisk alkohol OBS. Om muffningen görs med dubbeltätande skarv, montera krympmuff och krympmanchetter på röret före skarvning av mediarör. På stickänden ritas en hjälplinje, som visar hur långt den skjuts in i muffen Applicera en liten mängd rörfett på stickänden och i muffen Montera ihop rören Vid behov kan man använda spännband. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 21

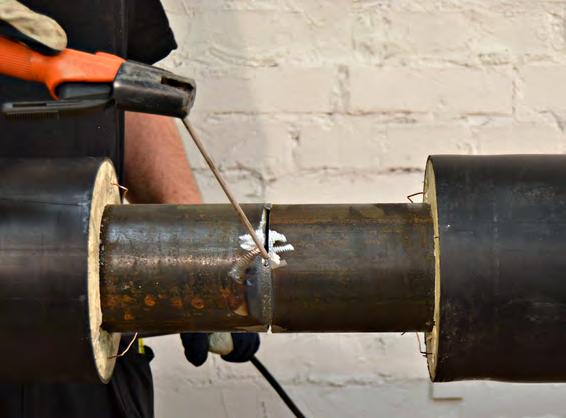

22 Stålmediarör 4299 Före fogning av mediarör kontrollera att ev. fuktlarmtrådar är i positionerna kl. 9:00 och 15:00. Utför svetsning enligt gällande standarder. Fjärrvärme: För fjärrvärmerör i mark görs förberedelse, utförande och kvalitetskontroll enligt EN13941 och i Sverige enligt Svensk fjärrvärmes läggningsanvisningar D:211. I övriga fall följs gällande anvisningar, exempelvis EN13480 för industrirör. OBS. Om muffningen görs med krympmuff, montera den på röret före skarvning av mediarör Skarvinstallation Wehotherm, Wehoarctic och Wehotek
23 Montage av värmekabel 2 PE-mediarör Kontrollera att profilerna för värmekabel är öppna, rena och att det inte förekommer vassa kanter Kontrollera även att kabeln som monteras är den rätta Kabeln dras ut från den ena sidan innan den monteras vidare i följande rör. Vid behov kan man använda dragtråd. Om friktionen är stor kan en installatör vid behov skjuta på i insticksänden. Följ kabeltillverkarens installationsanvisningar och max. inkopplingslängder Fäst kabeln med tejp vid skarvstället på minst tre ställen Om man vid skarvmontage använder PUR-skum, täta profiländorna med exempelvis butylmassa. Skarvning av kabeln och inkoppling enligt kabeltillverkarens elinstallationsanvisningar. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 23

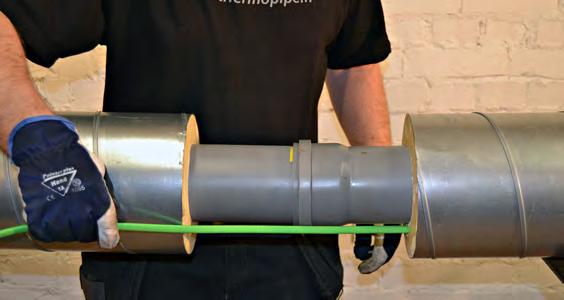

24 PP/PVC -mediarör Kontrollera att profilerna för värmekabel är öppna, rena och att det inte förekommer vassa kanter. Kontrollera även att kabeln som ska monteras är den rätta. 4169,4171 Kabeln dras ut från den ena sidan före den monteras vidare i följande rör. Vid behov kan man använda dragtråd. Om friktionen är stor kan en installatör vid behov skjuta på i insticksänden. Följ kabeltillverkarens installationsanvisningar och max. inkopplingslängder. Fäst kabeln med tejp vid skarvstället på minst tre ställen. Om man vid skarvmontage använder PUR-skum, täta profiländorna med exempelvis butylmassa. 4176,4179 Skarvning av kabeln och inkoppling enligt kabeltillverkarens elinstallationsanvisningar. 24 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
25 Stålmediarör Kontrollera att profilerna för värmekabel är öppna, rena och att det inte förekommer vassa kanter Kontrollera även att kabeln som ska monteras är den rätta. Kabeln dras ut från den ena sidan före den monteras vidare i följande rör. Vid behov kan man använda dragtråd. Om friktionen är stor kan en installatör vid behov skjuta på i insticksänden. Följ kabeltillverkarens installationsanvisningar och max. inkopplingslängder. Fäst kabeln med tejp vid skarvstället på minst tre ställen Om man vid skarvmontage använder PUR-skum, täta profiländorna med exempelvis butylmassa. Skarvning av kabeln och inkoppling enligt kabeltillverkarens elinstallationsanvisningar Skarvinstallation Wehotherm, Wehoarctic och Wehotek 25

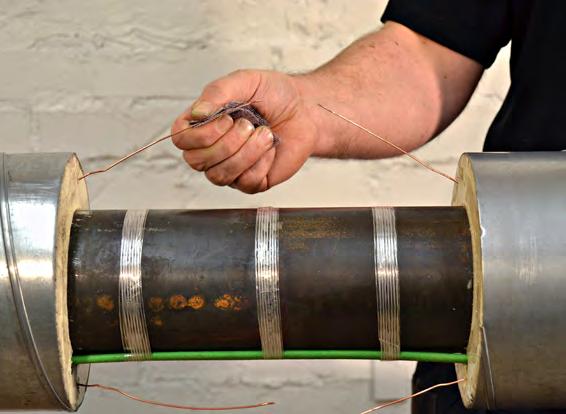

26 Larmtrådar för fuktövervakning 3 Vid skarvstället 4245 Räta ut de två kopparlarmtrådarna och kapa dem med hjälp av sidoavbitare, så att de överlappar varandra 15 mm. Rör DN 400 förses med 4st lamtrådar varav 2 är reserv. Slipa larmtrådens ändar med slipduk Larmtrådarna testas enligt EN Förena trådarna i startänden och mät slingresistansen Tillåtet värde: 1,5 Ω/100 m ± 10 %. 26 Skarvinstallation Wehotherm, Wehoarctic och Wehotek

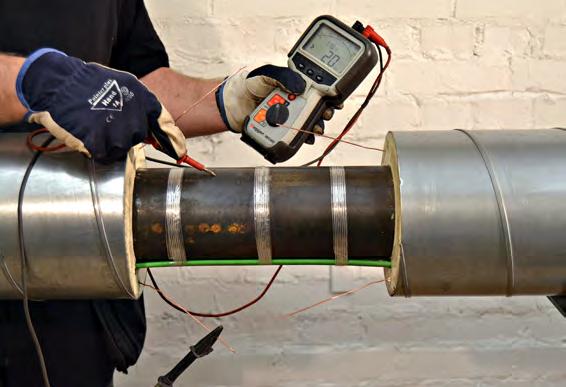

27 Mät isolationsresistansen mellan koppartråd och mediarör Mätvärdet skall vara 0, 5 MΩ. Koppartrådarna skarvas med skarvhylsa, vars innerdiameter är ~1,5 mm och väggtjocklek ~1,0 mm Presstången skall vara anpassad för hylstypen, exempelvis Elpress DKB Tången kalibreras efter gånger/med en veckas intervall. Skarvens draghållfasthet Rörelementets båda koppartrådar sammanfogade Skarvinstallation Wehotherm, Wehoarctic och Wehotek 27
28 Anpassa längden på aktivatorerna (polyuretanskenorna) enligt längden på skarven Montera koppartrådarna i skenorna. Montera skenorna med koppartrådar på stålröret med tejp Monteringen av larmtrådar är klar Skarvinstallation Wehotherm, Wehoarctic och Wehotek

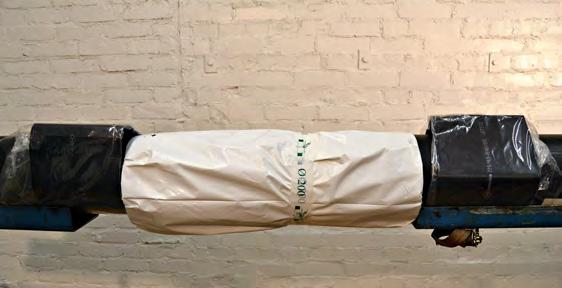

29 Skarvisolering 4 PE-isolermatta Mät skarvbredden och kontrollera PE-mattans längd Anpassa mattornas längd och bredd. Fäst ena änden vid mediaröret med tejp. Linda isolermattan runt mediaröret Då isoleringen är i jämnhöjd med manteln, fäst med tejp Skarvinstallation Wehotherm, Wehoarctic och Wehotek 29
30 Portionsskum, vid skarv med skumningsplåt Montera skumningsplåten på skarven och fäst den tätt mot mantelröret Vid behov används tejp eller spännrem som hjälp. Kontrollera att skumningshålet är uppåt Fäst plåten med montage skruvar med platt skruvskalle. Avstånd mellan skruvarna ca 100 mm Kontrollera att portionsskumförpackningen är rätt dimensionerad för skarven. Kontrollera även bäst före datum. Montagetemperatur: PUR-komponenter C Ytor som isoleras C. Öppna påsen. 30 Skarvinstallation Wehotherm, Wehoarctic och Wehotek
31 Skär bort ändan av korken, som är avsedd för att hälla skummet i skarven Häll över Polyol-innehållet i behållaren som innehåller MDI Stäng korken. Blanda i ca sekunder Byt omedelbart till korken, som är avsedd för att hälla skummet i skarven Skarvinstallation Wehotherm, Wehoarctic och Wehotek 31

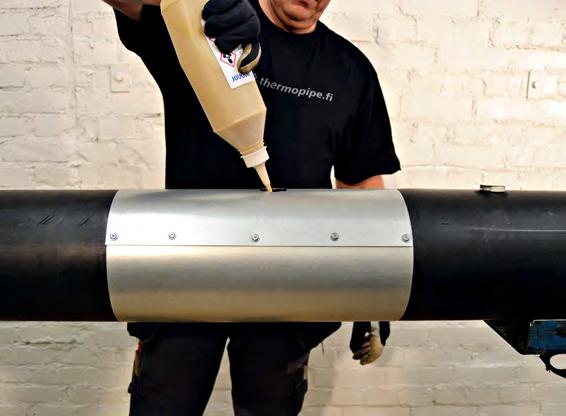

32 Häll genast blandningen i sin helhet i skarven Fäst genast därefter skumningspluggen Låt skummet reagera i ca 1 dygn, för att de av reaktionen uppkomna gaserna skall kunna avdunsta Skarvinstallation Wehotherm, Wehoarctic och Wehotek
33 Portionsskum vid skarv med krympmuff Efter att provtryckning utförts, borra 2 st Ø 20 mm hål i vardera ändan av muffen Sätt en skumningsplugg i det ena hålet, så att pluggens luftningsfunktion hålls öppen Kontrollera att portionsskumförpackningen är rätt dimensionerad för skarven. Kontrollera även bäst före datum Montagetemperatur: PUR-komponenter C Ytor som isoleras C Öppna påsen. Skär bort ändan av korken, som är avsedd för att hälla skummet i skarven. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 33
34 Häll över Polyol-innehållet i behållaren som innehåller MDI Stäng korken. Blanda i ca sekunder Byt omedelbart till korken, som är avsedd för att hälla skummet i skarven Skarvinstallation Wehotherm, Wehoarctic och Wehotek
35 Montera den andra skumningspluggen. Försäkra dig om att pluggens luftningsfunktion hålls öppen Låt skummet reagera i ca 1 dygn, för att de av reaktionen uppkomna gaserna skall kunna avdunsta. Svetsning av svetsplugg: verktygets temperatur +220 ± 10 C rena svetsytor 4067 Montera handtaget i pluggen och rengör och avlägsna oxiderat ytskikt från svetsplugg och från ytan som ska svetsas. Smält samtidigt både svetsplugg och hål genom att försiktigt trycka mot svetsverktyget tills lämplig svulst har uppnåtts. Då lämplig svetssvulst uppnåtts hålls pluggen stilla i ca 10 sekunder Avlägsna svetsverktyget och pressa genast svetspluggen lätt mot hålet, som svetsas ihop i ca 40 sekunder. Granska den svetsade fogen. Svulsten bör vara jämn runt om. Skarven är färdig. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 35
36 PUR-skålar Kapa PUR-skålarna enligt skarvens längd. Fasa båda ändorna och kapa skålarna på mitten i 45 vinkel, vinkälrätt mot PUR-skålarnas längsgående delning. Montera ena halvan av skålarna på skarvstället Om rörelementen är utrustade med värmekabel och/eller larmtrådar placeras dessa där skålarna är delade på längden. Om värmekabeln får plats under skålarna, kan man också montera skålarna så att den placeras under skålarna. Montera andra halvan av skålarna Skarvinstallation Wehotherm, Wehoarctic och Wehotek

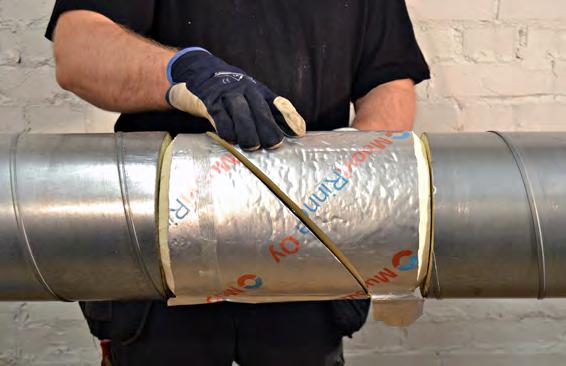

37 4260 Tejpa fogarna med aluminiumtejp Isoleringen är färdig för montage av mantelskarv. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 37
38 Mantelrörsskarvning 5 Rörelement med PE-mantel Skarvplåt och bred krympmatta Montera skarvplåten centrerat på skarvstället Fäst plåten med montageskruvar med platt skruvskalle. Avstånd mellan skruvarna ca 100 mm. Kontrollera skarvstället och avlägsna lösa partiklar. Torka av med teknisk sprit (T-Röd eller liknande). Använd alltid ren trasa Rugga ytan med P80 slipduk Skarvinstallation Wehotherm, Wehoarctic och Wehotek

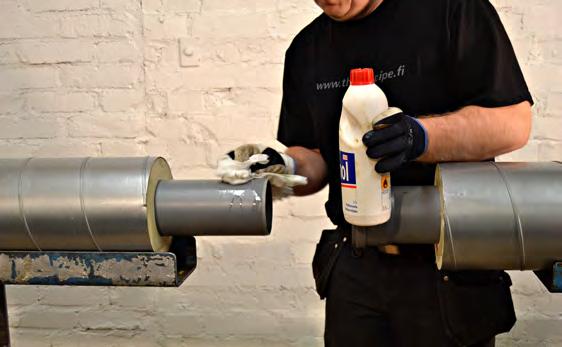

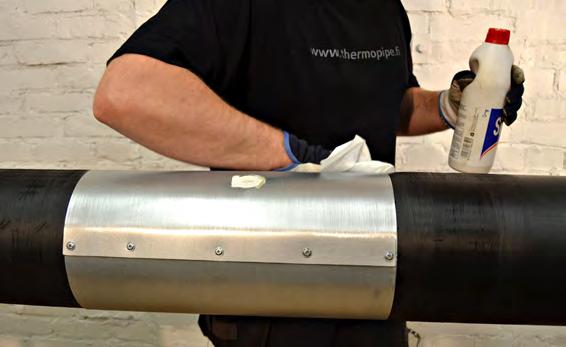

39 Torka därefter av ytan igen med teknisk sprit (T-Röd eller liknande). Använd alltid ren trasa Skär av hörnen av mattan i den ändan, som först skall fästas mot plåten, ca 15 mm x50 mm Förvärm skarvstället med mjuk låga runt om till ca 60 C yttemperatur Skarvinstallation Wehotherm, Wehoarctic och Wehotek 39
40 Avlägsna krympmattans skyddsplast Montera den ände av mattan där hörnen avlägsnats, vinkelrätt och centrerat på skarvstället. Montera mattan löst runt skarvstället så att den andra änden överlappar början av krympmattan med ca 50 mm Avlägsna skyddsplasten från foglappen och montera den på längsfogen Fäst foglappen genom att värma dess utsida med mjuk låga och tryck fast den lätt med handen. Använd arbetshandskar. 40 Skarvinstallation Wehotherm, Wehoarctic och Wehotek

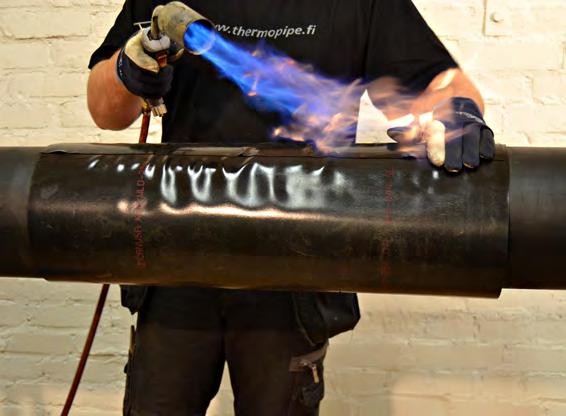

41 Värm upp foglappen i sin helhet och tryck fast den så att den sluter tätt Krympning av krympmattan, som nu bildar en tub, kan påbörjas antingen från mitten eller från ena ändan Krympningen görs med cirkelformade rörelser långsamt framåt längs hela mattan tills den är krympt i sin helhet. Använd mjuk låga. Undvik överhettning. Kontrollera krympningen: Att lim tränger fram vid kanterna. Att krympindikatorerna försvunnit och ytan är jämn Genast efter krympning är ytan mjuk vid beröring. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 41

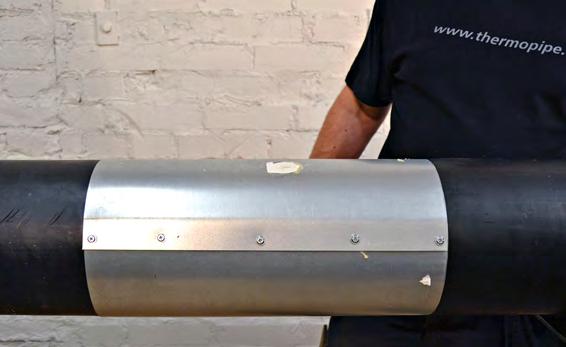

42 Rörelement med PE-mantel Ytbehandlad skarvplåt Märk ut placeringen på manteln med hjälp av plåten Montera tätningarna invid märkningen Montera skarvplåten och den längsgående tätningen Den överlappande plåtändan placeras mellan kl. 2 och kl Skarvinstallation Wehotherm, Wehoarctic och Wehotek

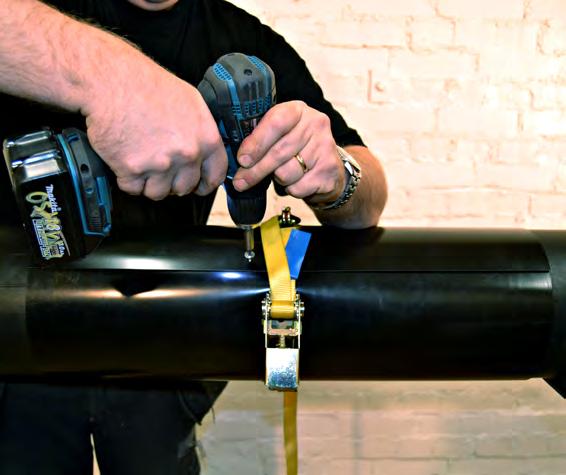

43 Spänn lätt fast skarvplåten med hjälp av spännrem Se till att plåten är symmetriskt placerad och fäst med montageskruv med början från mitten Fäst alla skruvar med 100 mm mellanrum. Skarven är färdig Skarvinstallation Wehotherm, Wehoarctic och Wehotek 43
44 Rörelement med PE-mantel Dubbeltätande krympmuff Muffen och krympmanchetterna placeras på manteln före sammanfogning av mediarör Placera krympmuffen på mitten av skarven och märk ut placeringen på mantelns båda sidor Dra muffen åt sidan och rengör manteln med teknisk sprit (T-röd eller liknande) Skarvinstallation Wehotherm, Wehoarctic och Wehotek

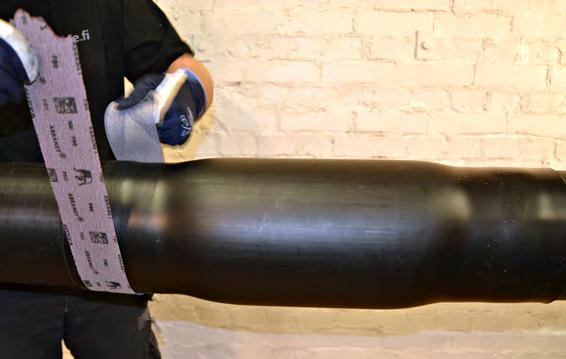

45 Rugga upp området innanför märkningen med P80 slipduk Torka av med teknisk sprit (T-röd eller liknande). Förvärm området till ca +60 C. 4379,4003 oikea: 4373 Montera Mastik-band runt manteln ca 20 mm innanför märkningarna så att Mastik-bandet överlappar med ca mm Lämna kvar skyddsplasten på Mastik-bandet. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 45
46 Dra krympmuffen till mitten av skarvstället Avlägsna Mastik-bandens skyddsplast. 4013, 4466 Krymp muffen i ändorna med mjuk låga och cirkelformade rörelser, ca cm där manteländorna bildar ett stöd under muffen Vid skarv där man har skarvplåt eller PUR-skålar under muffen, krymper man muffen hela vägen så att den sluter tätt mot underlaget. Utför krympningen tills den är klar. Undvik att överhetta muffen. Låt muffen svalna Skarvinstallation Wehotherm, Wehoarctic och Wehotek
47 Borra ett Ø 20 mm hål i muffen för att utföra tryckprovning Obs: man kan utföra tryckprovning enbart när skarvtypen är muff, som PUR-isoleras med portionsskum eller maskinellt. Montera provtryckningsutrustningen Provtryckning enligt EN489: 0,2 bar 2 min T +40 C Provtryckningen görs med lämplig indikatorvätska, exempelvis såpvatten oikea: 4482 Då man har konstaterat att muffen är tät, kan man fortsätta genom att montera krympmanchetterna. Skarvinstallation Wehotherm, Wehoarctic och Wehotek 47
48 Rengör ett område på ca 30 cm med teknisk sprit (T-röd eller liknande) Rugga upp ytan med P80 slipduk Torka av med teknisk sprit (T-röd eller liknande) Skarvinstallation Wehotherm, Wehoarctic och Wehotek
49 Förvärm området där krympmanchetten ska monteras till 60 C Avlägsna krympmanchetten från förpackningen och placera den på rätt ställe Avlägsna skyddsplasten från krympmanchettens limyta. Gör på samma sätt med den andra krympmanchetten Skarvinstallation Wehotherm, Wehoarctic och Wehotek 49
50 Krymp med mjuk låga runt om med början från ena ändan Fortsätt med jämn värmning till andra ändan Genast efter krympningen är ytan mjuk vid beröring. Kontrollera krympningen: Att lim tränger fram vid kanterna. Att krympindikatorerna försvunnit och ytan är jämn Skarvinstallation Wehotherm, Wehoarctic och Wehotek

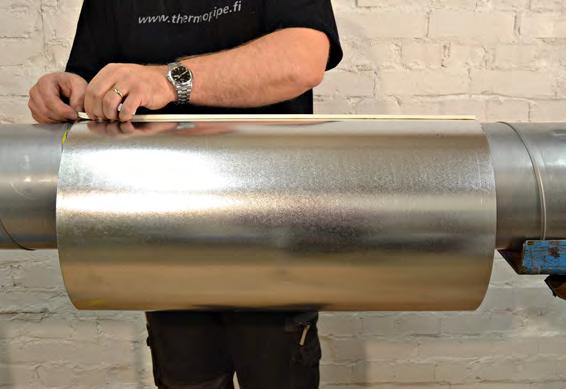

51 Rörelement med spiromantel Ytbehandlad skarvplåt Placera ytplåten på mitten av skarvstället och märk ut båda kanternas position på manteln Montera tätningarna runt manteln ca 30 mm innanför märkningarna Placera plåten och montera längsfogens tätning på plåten Skarvinstallation Wehotherm, Wehoarctic och Wehotek 51
52 Spänn fast plåten lätt på dess slutgiltiga plats med spännband Granska positionen. Den överlappande plåtändan bör placeras mellan kl. 2 och kl. 4. Fäst plåten först i mitten och sedan med 100 mm mellanrum längs med längsfogen Kontrollera skarven Skarvinstallation Wehotherm, Wehoarctic och Wehotek
53 Anteckningar
54 Anteckningar
55
56 Uponor Infra AB Fristad T F W SE
