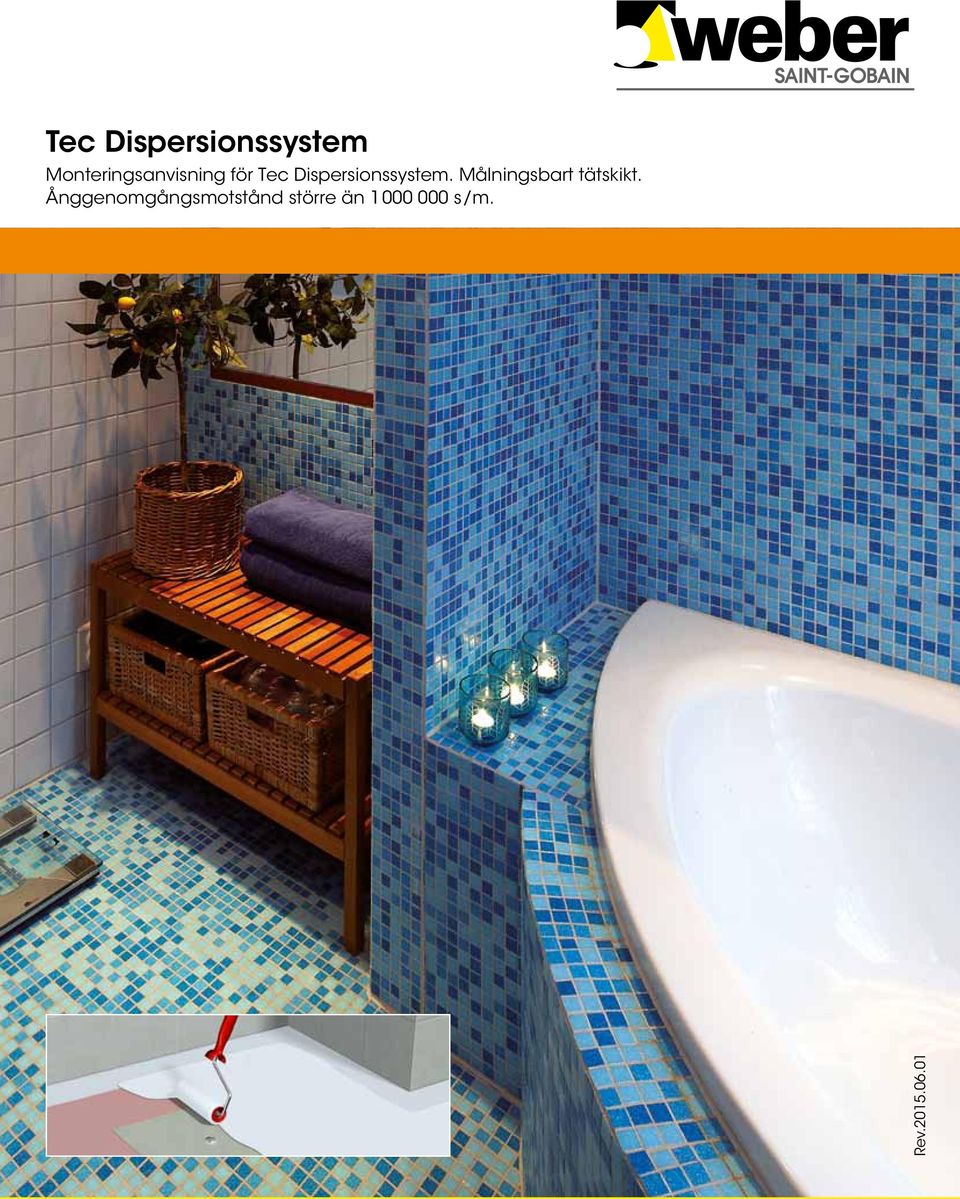

1 Tec Dispersionssystem Monteringsanvisning för Tec Dispersionssystem. Målningsbart tätskikt. Ånggenomgångsmotstånd större än s/m. 1

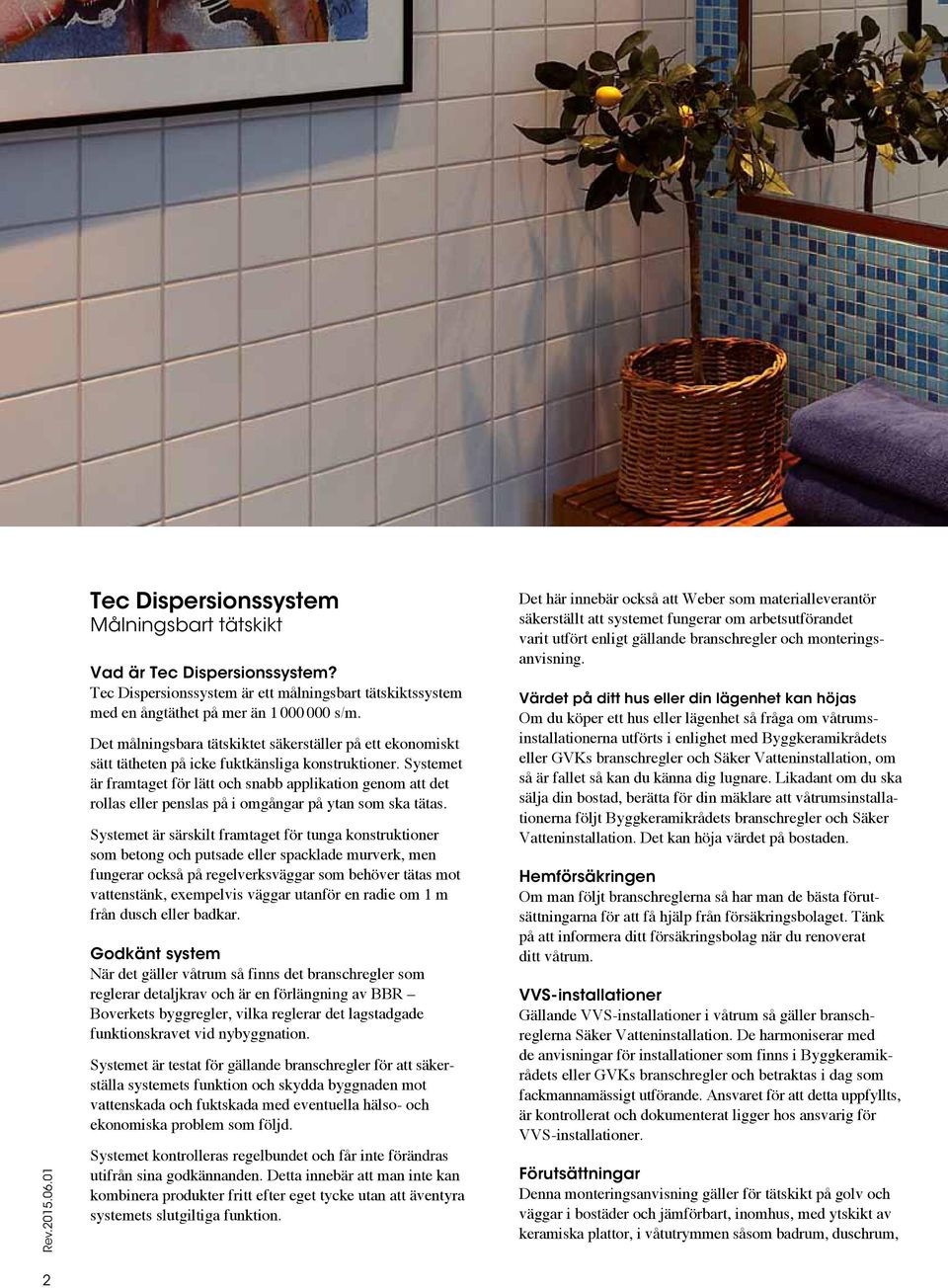

2 Tec Dispersionssystem Målningsbart tätskikt Vad är Tec Dispersionssystem? Tec Dispersionssystem är ett målningsbart tätskiktssystem med en ångtäthet på mer än s/m. Det målningsbara tätskiktet säkerställer på ett ekonomiskt sätt tätheten på icke fuktkänsliga konstruktioner. Systemet är framtaget för lätt och snabb applikation genom att det rollas eller penslas på i omgångar på ytan som ska tätas. Systemet är särskilt framtaget för tunga konstruktioner som betong och putsade eller spacklade murverk, men fungerar också på regelverksväggar som behöver tätas mot vatten stänk, exempelvis väggar utanför en radie om 1 m från dusch eller badkar. Godkänt system När det gäller våtrum så finns det branschregler som reglerar detaljkrav och är en förlängning av BBR Boverkets bygg reg ler, vilka reglerar det lagstadgade funktionskravet vid nybyggnation. Systemet är testat för gällande branschregler för att säkerställa systemets funktion och skydda byggnaden mot vattenskada och fuktskada med eventuella hälso- och ekonomiska problem som följd. Systemet kontrolleras regelbundet och får inte förändras utifrån sina godkännanden. Detta innebär att man inte kan kombinera produkter fritt efter eget tycke utan att äventyra systemets slutgiltiga funktion. Det här innebär också att Weber som materialleverantör säker ställt att systemet fungerar om arbetsutförandet varit utfört enligt gällande branschregler och monteringsanvisning. Värdet på ditt hus eller din lägenhet kan höjas Om du köper ett hus eller lägenhet så fråga om våtrumsinstallationerna utförts i enlighet med Byggkeramikrådets eller GVKs branschregler och Säker Vatteninstallation, om så är fallet så kan du känna dig lugnare. Likadant om du ska sälja din bostad, berätta för din mäklare att våtrumsinstallationerna följt Byggkeramikrådets branschregler och Säker Vatteninstallation. Det kan höja värdet på bostaden. Hemförsäkringen Om man följt branschreglerna så har man de bästa förutsättningarna för att få hjälp från försäkringsbolaget. Tänk på att informera ditt försäkringsbolag när du renoverat ditt våtrum. VVS-installationer Gällande VVS-installationer i våtrum så gäller branschreglerna Säker Vatteninstallation. De harmoniserar med de anvisningar för installationer som finns i Byggkeramikrådets eller GVKs branschregler och betraktas i dag som fack manna mässigt utförande. Ansvaret för att detta uppfyllts, är kontrollerat och dokumenterat ligger hos ansvarig för VVS-installationer. Förutsättningar Denna monteringsanvisning gäller för tätskikt på golv och väggar i bostäder och jämförbart, inomhus, med ytskikt av keramiska plattor, i våtutrymmen såsom badrum, duschrum, 2

3 Innehåll toaletter och tvättstugor. Såväl nyproduktion som renovering avses. Anvisningarna gäller endast för keramiska beläggningar och beklädnader med fästmassa, bearbetad med tand spackel enligt så kallad tunnskiktsteknik. Belastning in skränker sig till gångtrafik. Systemet ska ej installeras på underlag med tillskjutande fukt. I badrum förutsätts standardbadkar. Vid val av större badkar rekommenderas att en anpassad dimensionering utförs. Weber förutsätter att materialval är utfört enligt Weber Våtrumguide del 1 Upphandling, projektering och materialval och att allt arbete som föregår appliceringen av aktuellt tätskiktssystem är utfört i enlighet med Weber Våtrumsguide del 2 Förutsättningar. All montering och byggnation ska utföras enligt respektive produkt/systemleverantörs monteringsanvisningar samt aktuella produktblad, vilka bör bifogas av arbetsledare undertecknad egenkontroll/kvalitetsdokument som överlämnas till beställare/brukare efter avslutat arbete. Där behov av skarvning mellan tätskikt förekommer vid nyinstallation, exempelvis på grund av zonindelning, görs detta enligt kompletterande anvisning som finns på sida 11. Alla tider som anges gäller vid +20 C och <65% relativ luftfuktighet. Materialet bör för bästa resultat innan påbörjat arbete lagras så att detta har samma temperatur som miljön det ska installeras i. För skötselanvisning för plattsatt konstruktion, tveksamheter eller övriga frågor är du välkommen att besöka vår webbplats se eller kontakta din närmaste Weber-återförsäljare. Montering av Tec Dispersionssystem 4 - Åtgångar och produkter i systemet 4 - Tillbehör 4 Torktider för applicerade komponeneter 5 - Tec Tec 2 5 Rekommenderade verktyg 5 Anslutning av tätskikt på vägg mot plastmatta på golv 5 Tätskiktsapplikation på vägg 6 Tätskiktsapplikation på golv 7 Reparation av tätskikt 9 - Reparation av skador på tätskiktssystemen innan plattsättning 9 - Reparation av ytskikt/byte av platta 9 Anslutning mot golvbrunn och efterföljande arbete 9 - PURUS 9 - JAFO 10 - Blücher 10 - Faluplast 11 Skarvning mellan vätsebaserat tätskikt, folie eller skiva 12 - Utförande av skarvning 12 - Alternativ skarvning mellan Tec Folie och annat Weber våtrumssystem 12 Plattsättning 13 - Lämpliga fästmassor 13 - Lämpliga fogmassor 13 - Mjukfogning 13 - Mjukfogning får ej utföras i 13 Håltagning och infästningar 13 Montering av duschvägg 14 - Enkel anpassning 14 - Låg duschvägg 14 - Skarvning av Litex våtrumsskiva som väggelement 14 Vägghängd toalett 14 Inbyggnad av vägghängd toalett 14 Materialåtgång 15 Zonindelning 16 Anteckningar 17 3

4 Montering av Tec Dispersionssystem Utfört arbete verifieras i checklista för egenkontroll, för exempel se Systemet är redo för plattsättning tidigast 12 timmar efter avslutad installation på vägg och/eller golv. Applicering av tätskiktsprimer. Bakfall på golvytan kan aldrig åtgärdas efter att tätskiktet lagts. Åtgärda därför underlaget innan tätskiktet appliceras om angivna krav ej uppfylls. Plattsättning på vägg innan tätskiktsapplikation på golvet utförs är att föredra då tätskiktet annars kommer att belastas under denna period. Ska tätskiktsapplikation i hela utrymmet utföras före plattsättning rekommenderas skyddstäckning av golvet om detta inte beläggs med plattor före väggarna. Tec Tätremsa. Åtgångar och produkter i systemet Vid installation ska det säkerställas att nedanstående mängder är den minsta mängd som appliceras per m 2. (Med vinklar menas horisontella och vertikala inner- och ytterhörn, golv-/väggvinkel och liknande). Produkter Åtgång Ånggenomgångsmotstånd Tec 1 min 0,25 kg/m 2 (2,0 dl) > s/m min 0,15 kg/m 2 (1,2 dl) > s/m Tec 2 min 1,0 kg/m 2 (0,8 lit) Tec Tätremsa Skivor 600 mm breda: 1,7 x (väggytan) + längd på samtliga vinklar Tec Tillbehör: Tec Brunnsmasnchett, Tec Ytterhörn, Tec Innerhörn, Tec Rörmanschetter. Skivor 900 mm breda: 1,2 x (väggytan) + längd på samtliga vinklar Skivor 1200 mm breda: 0,9 x (väggytan) + längd på samtliga vinklar Tabell 1: Åtgångar och produkter i systemet. Tillbehör Tec Brunnsmanschett 1) Tec Innerhörn Tec Rörmanschett 2x24-32 och 3x24-32 m.m. Tec Ytterhörn Tec Rörmanschett mm Tec Rörmanschett 2x mm Tec Rörmanschett 3x mm Tec Rör- och avloppsmanschett mm Tec Rör- och avloppsmanschett mm 1) Ska golvränna användas se Webers Golvbrunnsguide för golvrännor. 4

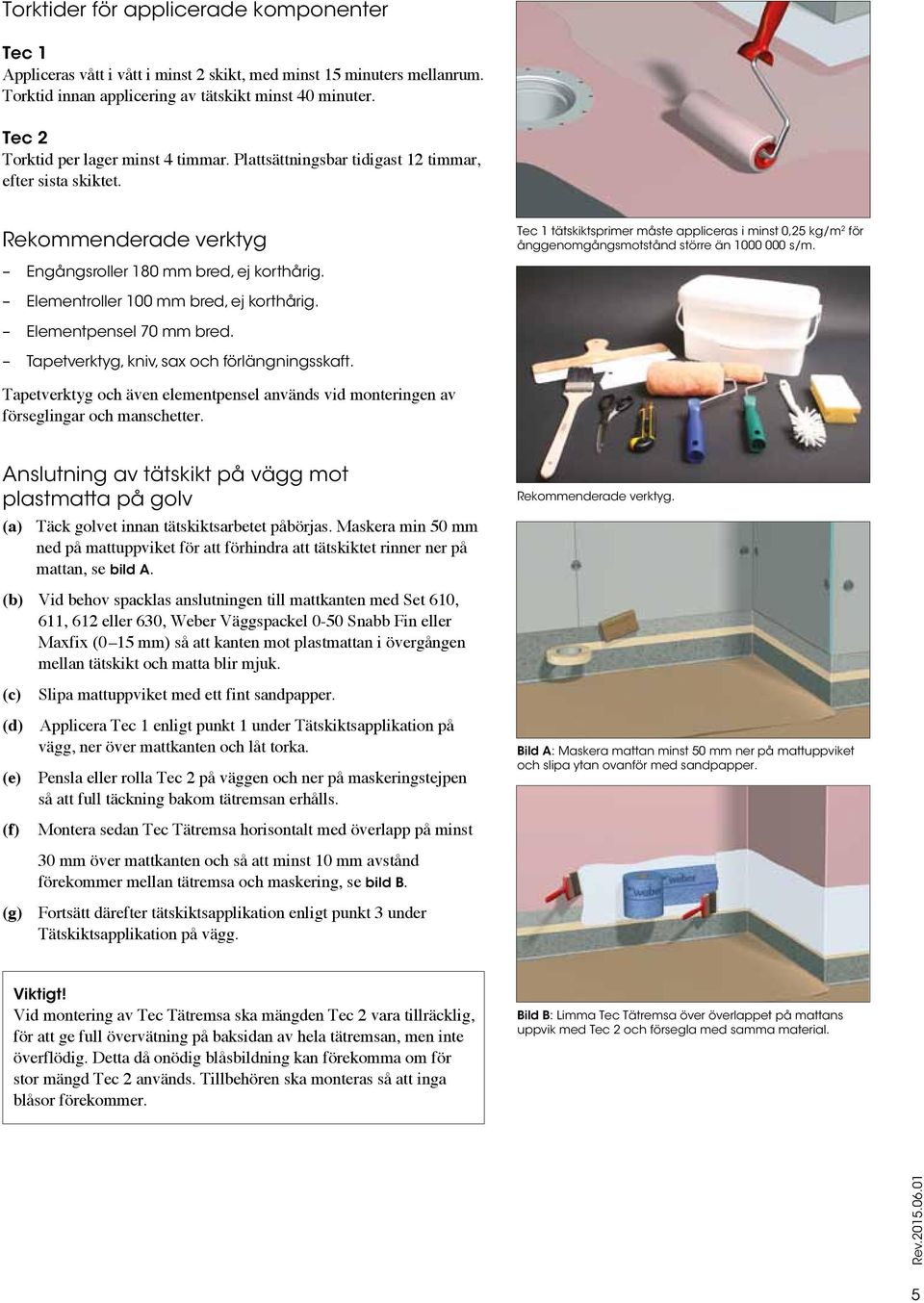

5 Torktider för applicerade komponenter Tec 1 Appliceras vått i vått i minst 2 skikt, med minst 15 minuters mellanrum. Torktid innan applicering av tätskikt minst 40 minuter. Tec 2 Torktid per lager minst 4 timmar. Plattsättningsbar tidigast 12 timmar, efter sista skiktet. Rekommenderade verktyg Engångsroller 180 mm bred, ej korthårig. Tec 1 tätskiktsprimer måste appliceras i minst 0,25 kg/m 2 för ånggenomgångsmotstånd större än s/m. Elementroller 100 mm bred, ej korthårig. Elementpensel 70 mm bred. Tapetverktyg, kniv, sax och förlängningsskaft. Tapetverktyg och även elementpensel används vid monteringen av förseglingar och manschetter. Anslutning av tätskikt på vägg mot plastmatta på golv (a) Täck golvet innan tätskiktsarbetet påbörjas. Maskera min 50 mm ned på mattuppviket för att förhindra att tätskiktet rinner ner på mattan, se bild A. Rekommenderade verktyg. (b) Vid behov spacklas anslutningen till mattkanten med Set 610, 611, 612 eller 630, Weber Väggspackel 0-50 Snabb Fin eller Maxfix (0 15 mm) så att kanten mot plastmattan i övergången mellan tätskikt och matta blir mjuk. (c) Slipa mattuppviket med ett fint sandpapper. (d) Applicera Tec 1 enligt punkt 1 under Tätskiktsapplikation på vägg, ner över mattkanten och låt torka. (e) Pensla eller rolla Tec 2 på väggen och ner på maskeringstejpen så att full täckning bakom tätremsan erhålls. Bild A: Maskera mattan minst 50 mm ner på mattuppviket och slipa ytan ovanför med sandpapper. (f) Montera sedan Tec Tätremsa horisontalt med överlapp på minst 30 mm över mattkanten och så att minst 10 mm avstånd förekommer mellan tätremsa och maskering, se bild B. (g) Fortsätt därefter tätskiktsapplikation enligt punkt 3 under Tätskikts applikation på vägg. Viktigt! Vid montering av Tec Tätremsa ska mängden Tec 2 vara tillräcklig, för att ge full övervätning på baksidan av hela tätremsan, men inte överflödig. Detta då onödig blåsbildning kan förekomma om för stor mängd Tec 2 används. Tillbehören ska monteras så att inga blåsor förekommer. Bild B: Limma Tec Tätremsa över överlappet på mattans uppvik med Tec 2 och försegla med samma material. 5

6 Tätskiktsapplikation på vägg 1. Rolla eller pensla Tec 1 flödigt på väggen och minst 15 cm ut på golv. Åtgången, minst 0,25 kg/m 2 (2,0 dl) eller fastställt behov enligt tabell 1, appliceras i minst 2 skikt vått i vått med minst 15 minuters mellanrum. Bild C. Bild C: Applicera Tec 1 i 2 skikt, vått i vått med minst 15 min mellanrum. Viktigt! Vid montering av Tec Tillbehör ska mängden Tec 2 vara tillräcklig för att ge full övervätning på baksidan av Tillbehören men inte överflödig. Detta då onödig blåsbildning kan förekomma om för stor mängd Tec 2 används. Tillbehören ska installeras så att inga blåsor förekommer. 2. Pensla eller rolla hörnen med Tec 2. Montera Tec Inner- och Ytterhörn. Bild D. Bild D: Montera Tec Inner- och Ytterhörn med Tec 2 och försegla med samma material. Tips! Mät upp och kapa till Tec Tätremsa för samtliga vinklar, skarvar och materialövergångar innan montering. Vik Tec Tätremsa på mitten före montering i inner- och ytterhörn samt i golv-/ väggvinkeln. 3. Pensla eller rolla golv/väggvinkeln och de förmonterade hörnen med Tec 2. Montera Tec Tätremsa i golv-/väggvinkeln runt hela rummet samt minst 30 mm in på de förmonterade hörnen. Bild E. Anslutning mot tröskel Utförs enligt Figur 1. Vid tröskellös övergång mot angränsande golvyta ska tätskikt anslutas mot blindtröskel på motsvarande sätt. Tätskiktet skärs då av i överkant med den keramiska beläggningen efter avslutad montering. Bild E: Limma Tec Tätremsa med Tec 2 över skivskarvar, väggvinklar och i golv-/väggvinkel. 4. Pensla eller rolla vertikala inner- och ytterhörn, skivskarvar, material övergångar, de monterade hörnen och på Tec Tätremsa i golv/vägg vinkeln med Tec 2. Skruvrader som inte sitter vid skivskarv spacklas igen med Tec 2. Bild E. 5. Montera Tec Tätremsa över alla vertikala inner- och ytterhörn, skiv skarvar samt materialövergångar minst 30 mm in på de monterade hörnen och Tec Tätremsa i golv-/väggvinkel. Figur 1: Anslutning mot tröskel, med Tec Dispersionstätskikt. 1. Color 820 Silikon 2. Keramisk platta 3. Tec Tätremsa 4. Set 610, 611, 612 eller Tec 2 6. Tec 1 Anslutning ska även utföras mot dörr- och eventuell fönsterkarm. Bild E. Tips! Töj Tec Rör- och avloppsmanschetter lite grann med hjälp av fingrarna innan montering. Bild F: Limma Tec Rörmanschett med Tec 2 och försegla med samma material. 6. Pensla Tec 2 runt varm- och kallvattenrör. Montera sedan Tec Rörmanschett mm. Om rören fortfarande är pluggade så måste manschetten töjas lite med hjälp av fingrarna. Bild F. 6

7 För varm- och kallvatten av Rör-i-Rör system ska tätning utföras mot mantelröret, ej mot vattenrör. Tätning mot vattenrör får aldrig förekomma. Se Figur Vid vägghängt avlopp för tvättställ, pensla Tec 2 runt avloppsstosen. Montera sedan Tec Rör- och avloppsmanschett mm. Bild F. 8. Vid vägghängt avlopp för WC-stol, pensla Tec 2 runt avloppsstosen. Montera sedan Tec Rör- och avloppsmanschett mm. Bild F. 9. Applicera Tec 2 flödigt över hela väggen, alla förseglingar, minst 15 mm upp på alla rör/avloppsgenomföringar och minst 100 mm ut på golvet. Bild G. Figur 2: Försegling av Rör-i-Rör-system. Ska utföras mot mantelrör, ej medierör. 1. Kakel 2. Fästmassa 3. Tätskikt 4. Rörmanschett 5. Medierör 6. Skyddsrör Täck inte hela Tec 1 på golvet, överlapp med Tec 1 ska kunna utföras vid tätning av golvyta. 10. När lager 1 torkat, dock tidigast efter min 4 tim, appliceras Tec 2 åter igen flödigt enligt punkt 9. Detta upprepas tills åtgången totalt är minst 1,0 kg/m 2 (0,8 liter). Bild H. 11. Plattor kan monteras på vägg när tätskiktet torkat, efter tidigast 12 timmar. Se kapitlet Plattsättning. Bild G: Applicera första lagret Tec 2 flödigt till ett heltäckande skikt med en åtgång på ca 0,5 kg/m 2. Tätskiktsapplikation på golv För anslutning mot golvbrunnar för privata våtrum av traditionell typ av märkena: PURUS JAFO Blücher Faluplast För rännor eller andra typer av brunnar se Webers Golvbrunnsguide för golvrännor. Bild H: Applicera det andra lagret Tec 2 så att en total åtgång på minst 1,0 kg/m 2 uppnås. Weber rekommenderar inte anslutning mot andra brunnar eller med andra metoder än vad som anges i dessa anvisningar eller i Golvbrunnsguide för golvrännor. Använd alltid det hjälpmedel som golvbrunnsleverantören anvisar vid montering av Tec Brunnsmanschett och klämring. Montering av Tec Dispersionstätskikt på golv. Brunnen samt eventuell förhöjningsring är VVS-produkter och ska därför vara installerad av behörig VVS-installatör. Förhöjningsringens insida är en spegelbild av brunnen varför montering av Tec Brunnsmanschett ska utföras på samma sätt i förhöjningsringen som i brunnen. Vid anslutning av tätskikt runt golvbrunn använd alltid de hjälpmedel som golvbrunnsleverantören rekommenderar. 7

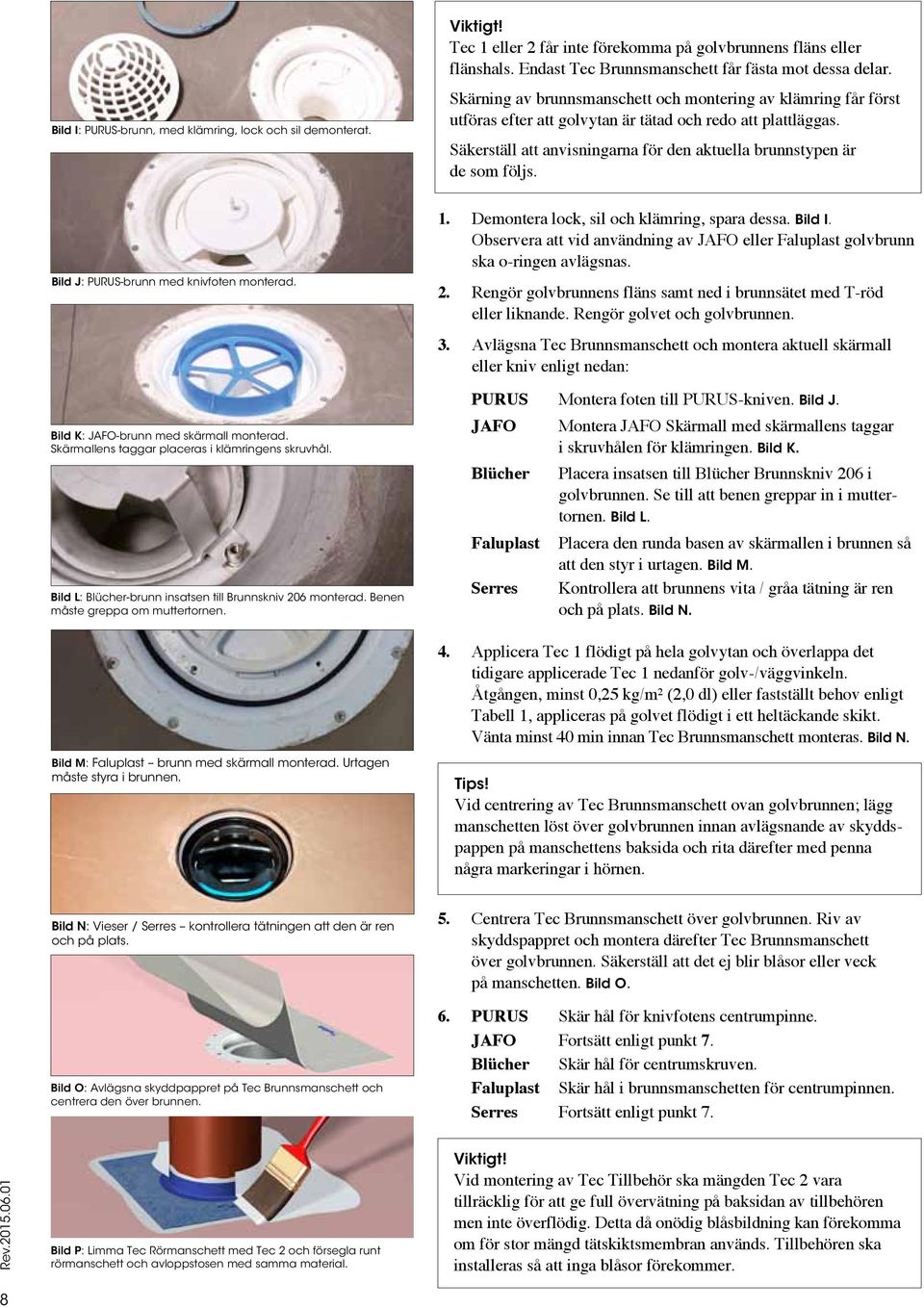

8 Bild I: PURUS-brunn, med klämring, lock och sil demonterat. Viktigt! Tec 1 eller 2 får inte förekomma på golvbrunnens fläns eller flänshals. Endast Tec Brunnsmanschett får fästa mot dessa delar. Skärning av brunnsmanschett och montering av klämring får först utföras efter att golvytan är tätad och redo att plattläggas. Säkerställ att anvisningarna för den aktuella brunnstypen är de som följs. Bild J: PURUS-brunn med knivfoten monterad. Bild K: JAFO-brunn med skärmall monterad. Skärmallens taggar placeras i klämringens skruvhål. Bild L: Blücher-brunn insatsen till Brunnskniv 206 monterad. Benen måste greppa om muttertornen. 1. Demontera lock, sil och klämring, spara dessa. Bild I. Observera att vid användning av JAFO eller Faluplast golvbrunn ska o-ringen avlägsnas. 2. Rengör golvbrunnens fläns samt ned i brunnsätet med T-röd eller liknande. Rengör golvet och golvbrunnen. 3. Avlägsna Tec Brunnsmanschett och montera aktuell skärmall eller kniv enligt nedan: PURUS Montera foten till PURUS-kniven. Bild J. JAFO Montera JAFO Skärmall med skärmallens taggar i skruvhålen för klämringen. Bild K. Blücher Placera insatsen till Blücher Brunnskniv 206 i golvbrunnen. Se till att benen greppar in i muttertornen. Bild L. Faluplast Placera den runda basen av skärmallen i brunnen så att den styr i urtagen. Bild M. Serres Kontrollera att brunnens vita / gråa tätning är ren och på plats. Bild N. 4. Applicera Tec 1 flödigt på hela golvytan och överlappa det tidigare applicerade Tec 1 nedanför golv-/väggvinkeln. Åtgången, minst 0,25 kg/m 2 (2,0 dl) eller fastställt behov enligt Tabell 1, appliceras på golvet flödigt i ett heltäckande skikt. Vänta minst 40 min innan Tec Brunnsmanschett monteras. Bild N. Bild M: Faluplast brunn med skärmall monterad. Urtagen måste styra i brunnen. Tips! Vid centrering av Tec Brunnsmanschett ovan golvbrunnen; lägg manschetten löst över golvbrunnen innan avlägsnande av skyddspappen på manschettens baksida och rita därefter med penna några markeringar i hörnen. Bild N: Vieser / Serres kontrollera tätningen att den är ren och på plats. Bild O: Avlägsna skyddpappret på Tec Brunnsmanschett och centrera den över brunnen. 5. Centrera Tec Brunnsmanschett över golvbrunnen. Riv av skyddspappret och montera därefter Tec Brunnsmanschett över golvbrunnen. Säkerställ att det ej blir blåsor eller veck på manschetten. Bild O. 6. PURUS Skär hål för knivfotens centrumpinne. JAFO Fortsätt enligt punkt 7. Blücher Skär hål för centrumskruven. Faluplast Skär hål i brunnsmanschetten för centrumpinnen. Serres Fortsätt enligt punkt 7. Bild P: Limma Tec Rörmanschett med Tec 2 och försegla runt rörmanschett och avloppstosen med samma material. Viktigt! Vid montering av Tec Tillbehör ska mängden Tec 2 vara tillräcklig för att ge full övervätning på baksidan av tillbehören men inte överflödig. Detta då onödig blåsbildning kan förekomma om för stor mängd tätskiktsmembran används. Tillbehören ska installeras så att inga blåsor förekommer. 8

9 7. Vid golvplacerat avlopp för tvättställ, pensla Tec 2 runt avloppsstosen. Montera sedan Tec Rör- och avloppsmanschett mm. Bild P. 8. Vid golvplacerat avlopp för WC-stol, pensla Tec 2 runt avloppsstosen. Montera sedan Tec Rör- och avloppsmanschett mm. Bild P. 9. Applicera Tec 2 flödigt over hela golvytan, över hela Tec Brunns manschett, alla förseglingar, minst 15 mm upp på alla rör- och avloppsgenomföringar samt minst 30 mm in på den torra Tec 2 i golv-/väggvinkeln som tidigare applicerats. Bild Q. 10. När lager 1 torkat, dock tidigast efter min 4 tim, appliceras Tec 2 återigen flödigt enligt punkt 9. Detta upprepas tills åtgång en totalt är minst 1,0 kg eller 0,8 liter/m 2. Bild R. Bild Q: Applicera Tec 2, i ett flödigt heltäckande skikt över hela golvytan, Tec brunnsmanschett och alla förseglingar, samt överlappa den tidigare tätskiktade ytan i golv-/väggvinkeln, med åtgång på ca 0,5 kg/m2. Efterföljande installationssteg får ej utföras innan tätskiktet torkat, tidgast efter 12 tim. Reparation av tätskikt Reparation kan vara möjlig beroende på förutsättningarna i det enskilda fallet. Man skiljer på reparation i ytskiktet, dvs byte av platta samt reparation i och av tätskiktet som upptäcks före plattsättning. Bild R: När första lagret Tec 2 torkat, efter tidigast 4 timmar, appliceras andra lagret, så att en total åtgång på minst 1,0 kg/m2 (0,8 l) uppnås. Reparation av skador på tätskiktssystemen innan plattsättning Om hål eller skador upptäcks innan plattsättning så ska dessa lagas genom att limma en Tec Tätremsa med Tec 2 över skadan. Överlapp ska vara 5 cm enligt ordinarie anvisning. Pensla eller rolla därefter Tec 2 flödigt över lagningen och minst 30 mm bredvid så att underlaget ej syns igenom och kanten på lagningen är väl förseglad. 1. PURUS 2. PURUS Reparation av ytskikt/byte av platta Kontakta Webers plattsättningstekniker. Anslutning mot golvbrunn och efterföljande arbete 3. PURUS 4. PURUS PURUS 1. Montera PURUS-kniven på knivfoten. Var noga med att använda rätt hål på PURUS-kniven. Se till att knivfoten och kniven sitter i rätt läge. 2. Skär hålet. 3. Avlägsna därefter knivfot, kniv och utskuren del av Tec Brunnsmanschett. Observera att grå klämring ska användas. 4. Forma ner Tec Brunnsmanschett med fingrarna och fäst den mot golvbrunnens flänshals. 5. Smörj klämringen med diskmedel, sätt fast brunnssilen på kläm ringen och centrera dessa över golvbrunnen. 6. Sätt foten på brunnssilen och tryck till ordentligt. Det snäpper till när klämringen hamnar i rätt läge. 7. Säkerställ efter montering att klämringen är i sitt rätta läge i botten på det horisontella sätet, se Figur PURUS 6. PURUS Klämring Tätskikt, här som brunnsmanschett = Figur 3: Tätningsprinciper PURUS. Golvbrunn Kombination av kraftbetingad och formbetingad fasthållning Brunnsmanschett ska sluta här 9

10 1. JAFO 2. JAFO JAFO 1. Använd en vanlig mattkniv. Håll den så vinkelrätt mot mallen som möjligt och skär med mallen som stöd efter mallens insida ett jämt, runt hål. 2. Avlägsna därefter utskuren del av Tec Brunnsmanschett och skärmallen ur hålet. 3. Tryck ner klämringen i brunnens säte och sätt i de 5 medföljande specialskruvarna. Anslutningen av Tec Brunnsmanschett ska utföras enligt Figur Skruva ner skruvarna växelvis utan att dra åt. Fortsätt därefter att växelvis dra åt skruvarna med kraft till dess att klämringens ytterkant ligger åt mot tätskiktet. 3. JAFO 4. JAFO Tätskikt, här som brunnsmanschett = Max 1,0 Nm får användas i åtdragningsmoment. Skruvhålen i klämringen får inte deformeras. Skruvdragare får ej användas, använd istället kryssmejsel av typ PZ2. Klämring Spalt Figur 4: Tätningsprinciper JAFO. Brunnsmanschett ska klämmas av klämringen mot det koniska sätet innan det tar emot på den horisontella ytan på golvbrunnen. Brunnsmanschett ska sluta här på den koniska delen. 1. Blücher 2. Blücher Blücher 1. Placera skärmallen på den uppstickande skruven. 2. Rita upp hålet med diametern Ø 94 mm efter skärmallens innerkant. 3. Skär ut hålet, avlägsna utskuren del av Tec Brunnsmanschett. 4. Placera sedan skärmallen över insatsen så att markeringen passar ihop. 5. Skruva därefter åt vingmuttern, markera hålen och ta ut insatsen. 6. Gör ett litet snitt/hål med mattkniv över de markerade gängtapparna och skär linjer från hålen in mot centrum på golvbrunnen. 7. Forma ner Tec Brunnsmanschett med fingrarna så att den fäster mot golvbrunnens flänshals och hela det horisontella brunnssätet, Figur Montera klämringen med de medföljande skruvarna. Skruva växelvis diagonalt utan att dra åt. Dra skruvarna växelvis diagonalt tills klämringen sitter stabilt. 9. Renskär manschetten efter klämringens innerdiameter. 3. Blücher 4. Blücher Tätskikt, här som brunnsmanschett = Klämring 5. Blücher 6. Blücher Brunnsmanschett skärs efter klämringens innerdiameter. Figur 5: Tätningsprinciper Blücher. 7. Blücher 8. Blücher 10

11 Faluplast 1. Montera knivguiden på skärmallens centrumpinne. Centrumpinnen ska sticka igenom knivguiden. Se till att kniven sitter i rätt hål. 2. Använd en vass mattkniv och placera denna i urtaget för kniven med eggen i vridriktningen. 3. Håll kniven med en hand och dra runt knivguiden med den andra. 4. Avlägsna därefter knivguide och skärmall tillsammans med utskuren del av Tec Brunnsmanschett. 5. Forma ner brunnsmanschetten i brunnen med fingrarna, tryck därefter ner klämringen och vrid denna tills urtaget i klämringen styr i golvbrunnens/förhöjningsringens säte (se rödmarkering). 6. Montera de rostfria specialskruvarna (5 st) och drag åt dem växel vis/diagonalt till dess att klämringens ytterkant ligger an mot tätskiktet. Max 1, 0 Nm får användas i åtdragningsmoment. Skruvhålen får ej deformeras. Använd ej skruvdragare. 1. Faluplast 3. Faluplast 2. Faluplast 4. Faluplast Vieser - Serres 1. Tryck ner brunnsmanschetten lätt med fingrarna och centrera skärmallen över brunnen så att skärskåran har en nedåtgående V- profil. 2. Använd en vass mattkniv och skär igenom brunnsmanschetten med kniven i skärskåran och avlägsna därefter utskuren bit. 3. Placera klämringen ihopsatt med skärmallen centrerad över golvbrunnen med skärmallen vänd så att skärskåran EJ har en V-profil. 4. Ställ dig därefter på skärmallen så att klämringen trycks ned och säkras mot tätningslisten. 5. Avlägsna skärmallen och skär bort överflödigt material från brunnsmanschetten kring innerkanten på klämringen. 5. Faluplast 7. Faluplast 6. Faluplast 8. Faluplast 1. Serres 2. Serres 3. Serres 4. Serres 5. Serres 6. Serres 11

12 Skarvning mellan vätskebaserat tätskikt, folie eller skiva Metoden beskriver endast skarvning i nybyggnation och renovering där val av olika tätskikt i samma utrymme medvetet gjorts och skarvning utförs under nyinstallation av Webers våtrumssystem i utrymmet. Metoden rekommenderas inte för skarvning mot befintliga tätskikt eller mot tätskikt som inte anges nedan. - För vätskebaserat tätskikt utförs skarvning efter att angiven primermängd (Tec 1 Tätskiktsprimer) applicerats på underlaget, enligt för systemet aktuell monteringsanvisning. Anslutning mellan Tec Folie, Tec Dispersionssystem och Litex oavsett kombination. - Mellan Tec Folie och Tec Dispersionstätskikt utförs skarvningen efter att folien limmats, enligt för systemet aktuell monteringsanvisning. - Mot Litex Våtrumsskiva utförs skarvning med samma metod som vid användning av Tec Folie. Utförande av skarvning Vid montering av Tec Tätremsa ska mängden Tec 2 vara tillräcklig för att ge full övervätning på baksidan av Tec Tätremsa men inte överflödig. Detta då onödig blåsbildning kan förekomma om för stor mängd tätskiktsmembran används bakom tätremsan. Tec Tätremsa ska monteras så att inga blåsor förekommer. 1. Pensla eller rolla Tec 2 Tätskiktsmembran över skarven. Alternativ skarvning mellan Tec Folie och annat Weber våtrumssystem. 2. Applicera Tätremsan över skarven mellan de båda tätskikten och bearbeta denna med plastspackel eller liknande så att inga blåsor förekommer. 3. Pensla eller rolla Tec 2 Tätskiktsmembran flödigt över Tätremsan samt minst 3 cm bredvid så att underlaget inte syns igenom och kanten på tätremsan är väl förseglad. 4. Fortsätt sedan montering av valda tätskikt, enligt för systemen aktuella monteringsanvisningar. Alternativ skarvning mellan Tec Folie och annat Weber våtrumssystem 1. Montera Tec Folie så att 5 cm olimmad folie överlappar applicerad primer i det vätskebaserade tätskiktet. 2. Pensla eller rolla Tec 2 Tätskiktsmembran under överlappet samt min 3 cm utanför. 3. Vik ner och stryk fast överlappet på sätt så att inga blåsor förekommer. 4. Pensla eller rolla Tec 2 Tätskiktsmembran flödigt över kanten samt minst 3 cm bredvid på var sida om skarven så att underlaget inte syns igenom och kanten är väl förseglad. 5. Fortsätt sedan montering av valda tätskikt, enligt för systemen aktuella monteringsanvisningar. 12

13 Plattsättning Plattor monteras när tätskiktet torkat, efter tidigast 12 tim, på tätade ytor. Vid plattsättning på vägg rekommenderas att golvet täcks och skyddas på lämpligt vis. När slukristen/klinkerramen monteras, se till att hela baksidan fylls med fästmassa. Lämpliga fästmassor Set 610 Multi Flex, 612 Multi Vit, 630 Multi Lätt. Satta plattor fogas tidigast efter 24 tim eller då fästmassan torkat. Observera; foga inte där mjukfog ska appliceras. Lämpliga fogmassor Color 800 Kakelfog eller Color Rapid Mjukfogning Mjukfogning mot tak och snickerier görs med akryl-/latexfog, övrig mjukfogning utförs med Color 820 Våtrumssilikon. Mjukfogar bör dock endast utföras där de är nödvändiga ur konstruktionssynpunkt. Plattor monteras när tätskiktet torkat. Detta får göras tidigast efter 12 tim, på tätade ytor. Mjukfogning får ej utföras i: - Underkant keramisk väggbeklädnad som överlappar uppvik av plastmatta på golv. 1 Kortling eller regel - Fog mellan keramiska golvplattor och klinkerram (slukrist) intill golv brunnen. Bottenhål - Golv-/väggvinkel där fogbottenprofil ej används. Håltagningar och infästningar 3 2 Tätskikt, här som brunnsmanschett = Håltagningar och infästningar genom tätskiktet ska om möjligt und vik as. I många fall kan rekommenderade limtyper eller sugproppslösningar vara att föredra. Där mekanisk infästning måste göras ska detta utföras i massiv konstruktion. I regelverkskonstruktioner innebär detta att infästning ska göras i massiv regel eller kortling. Figur 7. Figur 7: Håltagning genom tätskikt. Borrning genom kakel bör alltid utföras med särskild kakelborr för att inte riskera att förstöra den keramiska beläggningen runt infästningen. Placera gärna en bit tejp över ytan som ska genomborras då detta minskar borrens tendens att glida. Håltagning och infästning ska utföras enligt Figur 7: 1. Borra hål med lämplig diameter för skruv eller plugg (i betong eller murverkskonstruktion) till lämpligt djup. Observera att borrning inte får göras genomgående i regel eller kortling. 2. Fyll hålet med silikon eller liknande. Vid massivvägg av betong eller liknande: Montera lämplig plugg och fyll även denna med silikon eller likvärdigt. 3. Montera, skruva fast våtrumstillbehöret på lämpligt sätt efter leverantörens anvisningar. 13

14 Montering av duschvägg Enkel anpassning För lösningen rekommenderas att Litex Våtrumsskiva 75 mm eller 50 mm används. Lösningen rekommenderas inte att användas på den vägg som ska bära blandare. Duschväggen bör monteras på lagd keramik. Litex Våtrumsskiva monteras med Litex Monteringslim på golv, vägg och i tak. Bild S. Bild S: Enkel montering. Litex Våtrumsskiva limmas med Litex monteringslim på golv, vägg och tak. Låg duschvägg Vid montering av en kortad duschvägg med Litex Våtrumsskiva bör endast tjockleken 75 mm användas då skivan ej kan fästas i tak. En förstärkning bör limmas fast i änden av plattan för att förstärka väggen något. Bild T. Skarvning av Litex Våtrumsskiva som väggelement Om Litexväggen behöver skarvas limmas skarven på långsidorna med Litex Monteringslim och U-beslag monteras ovanför och nedanför skarven. Bild U. Vägghängd toalett Bild T: Montering av låg duschvägg. Limma på en förstärkningsbit på minst 20 cm som stöd för väggen. Bild U: Skarva Litexväggen med hjälp av Litex Monteringslim och U-beslag. Installation av vägghängd toalett ska inte göras före tätskiktsinstallation, plattsättning och fogning är avklarad i utrymmet. Detta för att tätskiktet ska skydda bakomliggande konstruktion mot vattenskador i händelse av läckage samt att plattor under eller bakom infästning av dessa inbyggnationer ger en tryckfördelning mot underlaget och skyddar tätskiktet. Tätskiktsinstallationen och plattläggning på golv under inbyggnationen ska ha fall mot golvbrunn. Det ska också finnas en dräneringsöppning i lägsta punkt som kan leda ut läckande vatten så att detta direkt blir synligt på golvytan. Bild V: Litex Våtrumsskiva 20 mm limmas mot keramiken, på sidorna och topp samt mot WC-stomme, med Litex Monteringslim. Inbyggnad av vägghängd toalett 1. WC-stommen med behållare installeras efter leverantörens anvisningar på färdig keramisk konstruktion. 2. Litex Våtrumsskiva 20 mm limmas mot keramiken på sidorna och topp samt mot WC-stomme med Litex Monteringslim. Bild V. 3. Toaletten placering markeras på front Litex Våtrumsskiva som monterats på WC-stommens front och ett urtag på ca 2 x2 cm görs så lågt som möjligt där WC-stolen ligger an mot WC-stommen. Bild W. 4. Urtagen fylls med Maxfix eller Set 611. Bild X. Bild W: Toalettens placering markeras på Litexskivan som monterats på WC -stommens front. Urtag på 2x2 cm görs. 5. Montera WC-stolen efter leverantörens anvisningar. Anliggningsytorna kan variera beroende på leverantör av WC-stolen. Bild X: Urtagen fylls med Maxfix eller fästmassa för ökad stabilitet. 14

15 Materialåtgång Tec 1 Tätskiktsprimer Åtgång: minst 0,25 kg/m 2 (2,0 dl) för ångtäthet > s/m. Torktid: minst 40 minuter. Tec 2 Tätskiktsmembran Åtgång: minst 1,0 kg/m 2. Torktid: minst 4 timmar per skikt eller 12 timmar för färdig konstruktion. Tillbehör Tec Tätremsa, 15 m eller 25 m Tec Brunnsmanschett* Tec Innerhörn Tec Ytterhörn * Ska golvränna användas se Webers Golvbrunnsguide för golvrännor. Tec Rörmanschett mm Tec Rörmanschett 2x mm Tec Rörmanschett 3x mm Tec Rör- och avloppsmanschett mm Tec Rör- och avloppsmanschett mm Set Fästmassa Kamstorlek: 4 mm 6 mm 8 mm Set 605 Objektsfix 1,8 kg/m 2 2,7 kg/m 2 3,6 kg/m 2 Set 610 Multi Flex 1,8 kg/m 2 2,7 kg/m 2 3,6 kg/m 2 Set 612 Multi Vit 1,8 kg/m 2 2,7 kg/m 2 3,6 kg/m 2 Set 630 Multi Lätt 1,2 kg/m 2 1,6 kg/m 2 2,1 kg/m 2 Color Fogmassa Color 800 Kakelfog Color 802 Klinkerfog Color Rapid 2 20 Plattstorlek Åtgång Plattstorlek Åtgång Plattstorlek Åtgång 15x15 cm 0,8 kg/m 2 20x20 cm 0,5 kg/m 2 20x25 cm 0,4 kg/m 2 10x20 cm 1,7 kg/m 2 20x20 cm 1,0 kg/m 2 30x30 cm 0,5 kg/m 2 10x20 cm 1,2 kg/m 2 20x20 cm 0,8 kg/m 2 30x30 cm 0,5 kg/m 2 Color Silikon Color Silikon Våtrum Åtgång: 100 ml/lpm, 10 mm fogbredd och djup Åtgången är endast generell och kan variera beroende på applicering, vattenmängd, plattornas geometriska förutsättningar eller andra omständigheter. 15

16 Zonindelning Från kan zonindelning beaktas enligt rekommendation från branschorganisationerna GVK AB och BKR. Weber rekommenderar dock i första hand val av tätskiktssystem enligt den förenklade indelningen som ses nedan. Vilka tätskikt rekommenderas? Avancerat Vilka tätskikt rekommenderas? Förenklat Våtzon 1 Regelverkskonstruktion Regelstomme på vägg med/utan plywood, spånskiva eller OSB. Vägg av kartonggips*eller fukttåliga våtrumsskivor såsom Glasroc, Humidboard, Aquapanel mm samt träbjälklag uppstyvat med avjämningsmassa. Tung konstruktion Betong eller lättbetong och Leca med puts och spackel. - Litex - Tec Folie - Tec Dispersionssystem - Tec Folie - Litex Regelverkskonstruktion - Litex Våtrumsskiva (endast på vägg) - Tec Folie Tung konstruktion som betong eller putsade och spacklade murverk - Litex (endast på vägg) - Tec Folie - Tec Dispersionssystem Våtzon 2 Regelverkskonstruktion Väggar av kartonggipsskivor eller fukttåliga våtrumsskivor såsom Glasroc, Humidboard, Aquapanel mm. Tung konstruktion Betong eller lättbetong och Leca med puts och spackel. - Tec Dispersionssystem - Tec Folie - Tec Dispersionssystem - Tec Folie - Litex Våtzon 1 - Dusch/badkar + 1 meter utanför. - Hela golvytan. - Om dusch/badkar står mot yttervägg ingår hela ytterväggen i Våtzon 1. Våtzon 2 - Övriga väggytor. *Lösningen rekommenderas ej av Byggkeramikrådet 16

17 Anteckningar

18 Anteckningar 18

19 Anteckningar 19

20 Juni 2015 Weber är en av norra Europas största tillverkare av fäst- och fogmassor samt Våtrumssystem. Våtrumssystem för keramiska plattor är en del av en konstruktion som ska fungera under lång tid och måste samverka med underlaget för att resultatet ska bli bra. Weber utvecklar och tillverkar egna tätskikt samt fäst- och fogmassor. Vi vet vilken kvalitet som krävs på produkterna för att uppnå rätt funktion i det färdiga utrymmet. Weber Våtrumssystem testas för europeiskt tekniskt godkännande eller gällande branchregler på certifierade institut. Systemen uppfyller kraven i Boverkets Bygg regler BFS 2006:12 med ändringar, Byggkeramikrådets Branschregler för våtrum samt egenskapskriterierna enligt BASTA Saint-Gobain Byggprodukter AB Box 415 SE Sollentuna CPR Tec Dispersionssystem ETA-12/0048 ETAG 022 part 1 Övriga egenskaper enligt Prestandadeklaration/ Detailed properties, se Declaration of Performance tillgänglig på Saint-Gobain Byggprodukter AB Box 415, Norra Malmvägen 76, Sollentuna Tel: , Fax: Webbplats:
