1 MILJÖRAPPORT VÄNERSBORGS KOMMUN avloppsreningsverket HOLMÄNGEN 2016

2 MILJÖRAPPORT för år 2016 GRUNDDEL Holmängens avloppsreningsverk. Vänersborgs kommun UPPGIFTER OM ANLÄGGNINGEN Anläggningens (platsens) namn: Avloppsreningsverket Holmängen Anläggningens (plats-) nummer: Fastighetsbeteckning: Byggmästaren 12 Besöksadress: Regementsgatan 28 Kommun: Vänersborg Kontaktperson (namn, tele, e-post): Katarina Enbom, , Huvudbransch och tillhörande kod 1 : Ev övriga branscher och koder 1 : Kod för farliga ämnen 2 : Grund för avgiftsnivå 3 : B Tillstånd enligt: Miljöbalken Vattendom Miljöskyddslagen Dispens Daterat: Tillståndsgivande myndighet: Miljödomstol Länsstyrelsen Annat: Tillsynsmyndighet: Länsstyrelsen Kommunal nämnd: Miljö och hälsoskyddsnämnden Miljöledningssystem: EMAS ISO Annat: Nej Emissionsdeklaration bifogas Ja Nej UPPGIFTER OM HUVUDMAN Huvudman: Vänersborgs kommun, Samhällsbyggnadsnämnden Organisationsnummer: Gatuadress: Postnummer: Kontaktperson: Daniel Larsson Telefonnr: Telefaxnr: Ort: Vänersborg E-postadress: daniel.larsson@vanersborg.se 1 enligt bilagan till förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd 2 enligt bilaga 1 till Naturvårdsverkets föreskrifter om miljörapport, NFS 2000:13 3 enligt bilagan till förordningen (1998:940) om avgifter för prövning och tillsyn enligt miljöbalken 2

3 1 MILJÖRAPPORT för år 2016 TEXTDEL Holmängens avloppsreningsverk. Vänersborgs kommun Verksamhetsbeskrivning Organisation Avloppsreningsverk, pumpstationer och ledningsnät administreras av Kretslopp & Vatten. Kretslopp & Vatten är en del av kommunens samhällsbyggnadsförvaltning, vars politiska ledning är samhällsbyggnadsnämnden. Ansvaret för miljöfrågor åvilar VA-chefen. Avloppsreningsverk, pumpstationer och ledningsnätet sköts av egen personal på Kretslopp & Vatten. Beredskapen för avloppsreningsverk och pumpstationer sköts av personalen vid avloppsreningsverken. Beredskapen för ledningsnätet handhas av kommunens gatuenhet. Verksamhetsområde Till avloppsreningsverket är tätorterna Vänersborg, Vargön, Båberg, Grunnebo och Väne-Ryr anslutna. Verksamhetsområdena för avloppsreningsverket sammanfaller i stort med motsvarande område för vattenförsörjningen. Verksamhetsområden som är anslutna till avloppsreningsverket framgår av bilaga 9. Avloppsvattenrening Behandlingsdelarna består av roterande silar, luftat sandfång, förluftningsbassäng, försedimenteringsbassänger, biologisk bädd, utökad biovolym, denitrifikationssteg, flockningsbassänger och slutsedimenteringsbassänger Inlopp 5. Hydropress 9. Försedimentering 13. Denitrifikation 17. Mätrännor 2. Inloppspumpar 6. Renscontainer 10. Beskickningspumpar 14. Lyftpumpar 18. Galler för nödavlopp 3. Fördelningskammare 7. Fördelningskammare 11. Biobädd 15. Flockning 4. Roterande silar 8. Förluftning 12. Utökad biovolym 16. Slutsedimentering 3

4 Utsläpp av renat avloppsvatten sker i Vänerns utlopp i Göta älv. Samma utsläppspunkt användes vid eventuella bräddningar. Flödesmätning sker på utgående renat avloppsvatten. Mätning av flödet kan även ske på avloppsvatten som enbart har behandlats mekaniskt och biologiskt. Avloppsreningsverkets dimensionering: BOD kg/dygn pe personekvivalenter Som fällningskemikalie användes polyaluminiumklorid Plus-Pac Alla vitala funktioner i avloppsreningsprocessen övervakas via olika givare som står i förbindelse med larmtablåer och övervakningsdator. Under normal arbetstid larmas personalen direkt på verket. Under icke arbetstid går larmet via Minicall-sökare till jourhavande drifttekniker. Slambehandling Grovrens uppsamlas i container. Bio- och kemslam pumpas till förluftningsbassängen och avskiljs tillsammans med primär- och kemslam i försedimenteringen. Efter förtjockning rötas slammet. Efter avvattning transporteras slammet till mellanlagringsplatsen. Under året har slammet transporteras från mellanlagringsplatsen till Ragns Sells på Heljestorp. 18. Slamförtjockare 20. Förtjockat slam 22. Rötkammare 24. Avvattningscentrifug 19. Förtjockarcentrifug 21. Gasklocka 23. Rötat slam 25. Slam Den gas som bildas i rötkammaren användes för uppvärmning av lokalerna samt rötkammaren. En del av gasen används även för att producera elström. Producerad gasmängd m3 Förbrukad gasmängd m 3 Till verket har under året tillförts m 3 externslam från privata trekammarbrunnar och slutna tankar. Kemikaliehantering Fällningskemikalien, Plus-Pac 1465, är en flytande produkt som förvaras i två glasfiberarmerade plasttankar, rymmande 27 m 3 vardera. Dessa tankar är inrymda i en fristående byggnad, uppförd för detta ändamål. Från dessa tankar avtappas kemikalien 4

5 manuellt till en tank placerad i källaren av reningsverksbyggnaden. Denna tank rymmer 20 m 3. Från denna tank doseras sedan kemikalien med hjälp av doseringspumpar. Polymer för slamhanteringen är ombyggd för storsäckshantering. Dessa förvaras i det nya polymerrummet. Polymeren tillreds i detta rum och pumpas sedan upp till tankar i centrifugsalen. Max 2000 kg polymer lagras åt gången. Ledningsnät och pumpstationer Av bilaga 9 framgår omfattningen av de verksamhetsområden som är anslutna till avloppsreningsverket. På ritningarna har även avloppspumpstationernas läge redovisats. I samtliga pumpstationer finns givare som signalerar när nödutloppsnivån uppnås, signalen överförs till en dator vid avloppsreningsverket. Datorn gör en larmutskrift och dessutom en månadsrapport. I denna månadsrapport kan utläsas antal gånger samt sammanlagd tid som nödutloppen varit i funktion. Med hjälp av dessa rapporter har beräkningar gjorts av den mängd avloppsvatten som har passerat genom nödutloppen. Sammanställning av månadsrapporterna samt beräkningar av flödet finns i bilaga 3. Åtgärdsplan, saneringsplan, VA-strategiplan Saneringsplan för ledningsnätet har upprättats och insänts till tillsynsmyndigheten Nederbörd Regnmätare finns vid avloppsreningsverket. Mätaren är kopplad till övervakningsdatorn och gör en registrering för varje 0,2 mm regn. Verksamhetens påverkan på miljön Utsläpp av renat avloppsvatten i älvsuget påverkar miljön mycket litet. Årsutsläppet av P och N utgör endast några promille av Göta älvs totala transport av dessa näringsämnen. Gällande föreskrifter och beslut Tillstånd enligt miljölagstiftningen Gällande tillstånd är daterat och avser utsläpp av renat avloppsvatten i Vänerns utlopp i Göta älv. Ändring av villkor i tillstånd enligt miljöbalken beslutades Tillståndet har givits av miljöprövningsdelegationen. Tillståndet avser en avloppsanläggning för Vänersborgs m fl tätorter avseende en maximal belastning av pe (personekvivalenter) motsvarande 2000 kg BOD7/dygn. Behandlingen skall ske i Holmängens avloppsreningsverk på fastigheten Byggmästaren 12 i Vänersborgs kommun. Utsläppet av det renade avloppsvattnet skall ske i det s.k. älvsuget till Göta älv. Kontrollprogram Kontrollprogrammet är daterat

6 Föreläggande Gällande villkor och föreskrifter med kommentarer Gällande villkor Kommentarer 1. Avloppsanläggningen skall utföras och drivas i huvudsaklig överensstämmelse med vad sökanden angivit i ansökningshandlingarna och i övrigt åtagit sig i ärendet om inte annat framgår av nedanstående villkor. 2. Resthalterna av organiskt material, analyserat som BOD7 i utgående vatten från avloppsreningsverket, får som riktvärde inte överstiga 10 mg/l beräknade som månadsmedelvärde samt som gränsvärde inte överstiga 10 mg/l som kvartalsmedelvärde. Anläggningen är utförd och drivs i huvudsaklig överensstämmelse med ansökningarnas förslag. Gränsvärdet är uppfyllt. Villkoret börjar gälla kalenderåret efter det att lak och rejektvattnet från avfallsanläggningen Heljestorp kopplats bort från det kommunala avloppsledningsnätet, dock senast från och med den 1 januari BOD7 i bräddat avloppsvatten vid avloppsreningsverket skall inräknas i rikt- och gränsvärdet. 3.Resthalterna av fosfor, analyserat som totalhalt i utgående vatten från avloppsreningsverket, får som riktvärde inte överstiga 0,3 mg/l beräknade som månadsmedelvärden samt som gränsvärde inte överstiga 0,3 mg/l som kavartalsmedelvärden. Gränsvärdet är uppfyllt. Villkoret börjar gälla kalenderåret efter det att lak och rejektvattnet från avfallsanläggningen Heljestorp kopplats bort från det kommunala avloppsledningsnätet, dock senast från och med den 1 januari Fosfor, analyserat som totalhalt, i bräddat avloppsvatten vid avloppsreningsverket skall inräknas i rikt- och gränsvärdet. 4. Resthalterna av kväve, analyserat som totalhalt i utgående vatten från avloppsreningsverket, får som riktvärde inte överstiga 15 mg kväve/l beräknade som årsmedelvärde. Villkoret gäller från och med den 1 januari Kväve, analyserat som totalhalt, i bräddat avloppsvatten vid avloppsreningsverket skall inräknas i rikt- och gränsvärdet. Riktvärdet är uppfyllt. 6

7 Gällande villkor 5. Resthalterna i utgående avloppsvatten får ej överskrida 15 mg BOD7/l och 0.5 mg totalfosfor/l som riktvärden och kvartalsmedelvärden. Kommentarer Villkoret är inte aktuellt. Villkoret gäller till och med det kalenderår då lak och rejektvattnet från avfallsanläggningen Heljestorp kopplats bort från det kommunala avloppsledningsnätet, dock senast till och med den 31 december Organiskt material, fosfor och kväve i bräddat vatten vid avloppsreningsverket skall inräknas i rikt- och gränsvärdet. 6. Buller från verksamheten skall begränsas så att det som riktvärde inte ger upphov till högre ekvivalent ljudnivå utomhus vid bostäder än: 50 db(a) vardagar dagtid (07-18) 40dB(A) samtliga dygn nattetid (22-07) 45 db(a) övrig tid 7. Vid haveri eller vid omfattande ombyggnadseller underhållsarbeten som medför att avloppsanläggningen helt eller delvis tas ur drift skall åtgärder vidtas för att motverka vattenförorening eller andra olägenheter för omgivningen. Samråd skall ske med tillsynsmyndigheten och med nedströms vattenverk. 8. Införande av nya processkemikalier samt ändring av sådana kemikalier får endast ske efter medgivande av tillsynsmyndigheten. Villkoret är uppfyllt. Villkoret är uppfyllt. Villkoret är uppfyllt. 9. Kemiska produkter och farligt avfall skall hanteras på ett sådant sätt att spill eller läckage inte kan nå avlopp och att förorening av mark, ytvatten eller grundvatten inte kan ske. 10. Avloppsledningsnätet skall fortlöpande ses över och underhållas i syfte att så långt som möjligt dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten och dels på ledningsnätet begränsa tillflödet till reningsverket av tillskottsvatten. Villkoret är uppfyllt. Villkoret är uppfyllt. 7

8 Gällande villkor Kommentarer 11. En saneringsplan för ledningsnätet skall Planen är upprättad och inlämnad till Miljö upprättas. Planen skall innehålla förslag med och hälsoskyddsnämnden kostnadsberäkning för att minimera inläckage av ovidkommande vatten och bräddning av otillräckligt renat avloppsvatten samt en prioritering och tidsplan för åtgärder. Planen skall lämnas in till tillsynsmyndigheten senast den 31 december Därefter skall planen efter samråd med tillsynsmyndigheten revideras vart 6:e år. Utförda åtgärder och deras effekter avseende bräddning och ovidkommande vatten skall redovisas i den årliga miljörapporten. 12. Om luktolägenheter av betydelse från Villkoret är uppfyllt. avloppsanläggningen skall åtgärder vidtas så att störningen upphör. 13. Slamplattan skall invallas, inhägnas och Villkoret är uppfyllt. hårdgöras. Lakvatten från slamplattan skall samlas upp och återföras till reningsverket. För ändamålet skall ny dränering av området anläggas. De föreskrivna åtgärderna skall vara utförda senast den 31 december Totalmängden långtidslagrat slam får vid Villkoret är uppfyllt. varje enskilt tillfälle inte överstiga 5000 m 3. Slammet skall vara behandlat och avvattnat. Torrsubstansen får inte understiga 18%. Hanteringen skall ske på så sätt att olägenheter inte uppkommer i omgivningen. 15. Avloppsanläggningen skall vara förberedd för Villkoret är uppfyllt. desinfektion av avloppsvattnet. 8

9 Kommunens beaktande av hänsynsreglerna Kunskapskravet 2 Personalen som sköter anläggningen är utbildad för uppgiften och strävar alltid att driva reningen så långt som möjligt för att därigenom skydda människor hälsa och miljön. Bästa möjliga teknik (BAT) 3 Personal som bedriver verksamhet inom avloppsområdet utför de skyddsåtgärder, iakttar de begränsningar och de försiktighetsmått i övrigt som behövs för att förebygga, hindra eller motverka att verksamheten eller åtgärden medför skada eller olägenhet för människors hälsa eller miljön. I samma syfte används i verksamheten den bästa möjliga tekniken. Lokaliseringsprincipen 4 I samband med ombyggnaden för kväverening samt ansökan om nytt tillstånd för utsläpp av renat avloppsvatten har lokaliseringsfrågan avhandlats i miljökonsekvensbeskrivningen. Hushållning med råvaror och energi 5 Vår strävan är att ej använda mer energi eller kemikalier än som är nödvändigt för att uppnå de miljökrav som ställts på verksamheten. Produktvalsprincipen 6 VA-verket tillämpar substitutionsprincipen. Ansvar för att avhjälpa skada 8 VA-verket ikläder sig ansvar för eventuella skador som VA-verksamheten kan orsaka. VA-verket har dessutom lagstadgad miljöförsäkring. Driftförhållanden, produktionsförhållanden samt kontrollresultat under året Driftförhållanden Under året brann det i ett ställverk i centrala Vänersborg som gjorde att verket blev utslaget i 20 timmar. Under den tiden bräddade verket m³. Provtagningspunkter Provtagning på inkommande vatten sker efter silar. Externslam påverkar provet men inte internbelastningen, (rejekt från centrifug och förtjockare samt dekantat från slamförtjockningsbassängerna). Provtagning på utgående renat vatten sker efter slutsedimenteringsbassängerna. Provtagning kan dessutom ske på avloppsvatten som endast renats mekaniskt och biologiskt. Detta sker i en kanal före pumparna till flockningsbassängerna. Samtliga provtagningar sker kontinuerligt och flödesproportionellt. Provtagarna har varit i drift hela året. Provtagning av slam sker manuellt som stickprov. Ett prov per körning uttas och fryses. Proven blandas sedan och analyseras 4 gånger per år. 9

10 Flödesmätning Flödesmätning sker på utgående renat avloppsvatten samt på avloppsvatten som eventuellt bräddar efter det biologiska steget. Mätarna kontrolleras regelbundet mot parshallrännornas flödesdiagram. Flödesmätarna har varit i drift under hela året. Analyser För analysering av avloppsvatten användes eget laboratorium för BOD, TOC, totalfosfor, totalkväve, ammoniumkväve. Övriga erforderliga analyser utförs av Alcontrol Laboratories i Karlstad. Det egna ackrediterade laboratoriet har varit föremål för årlig tillsyn av SWEDAC. Kontrollresultaten från året redovisas i bifogade bilagor 1-8. Transporter Transporter till verket med fällningskemikalier och övriga varor sker med lastbil. För att transportera slam till mellanlagringslagret och för borttransport av rens används även lastbil. Omgivningskontroll Recipientkontrollen utföres i Göta älvs vattenvårdsförbunds regi. Kommunen är medlem i detta vattenvårdsförbund. Övriga upplysningar Inga störningar eller klagomål har inkommit från omgivningen under året. Bilagor Bilaga 1. Anslutning och belastning Bilaga 2. Utsläppskontroll vatten Bilaga 3. Bräddning Bilaga 4. Totala utsläppsuppgifter till vatten Bilaga 5. Slam Bilaga 6. Avfall, kemikalier och energihushållning Bilaga 7. Villkorsuppföljning Bilaga 8. Beräkningsmetoder Bilaga 9. Verksamhetsområde samt nödutlopp Bilaga 10. Utförda och planerade åtgärder på ledningsnätet Bilaga 11. Mätosäkerhet Datum: Namnunderskrift: Namnförtydligande: Benny Augustsson Samhällsbyggnadsnämndens ordförande 10

11 Bilaga 1 Anslutning och belastning Kommun: Vänersborg Avloppsreningsverk Holmängen Anslutning till verket Antal fysiska personer anslutna till vattenverket (p) Antal anslutna fysiska personer till avloppsreningsverket (p) Totalt antal personekvivalenter (pe) beräknat utifrån BOD-belastning i inkommande vatten (70 g/person,dygn) -därav från industri (pe) - därav externbelastning (uppskattad antal pe) - mottagning av slam från enskilda avloppsanläggningar (uppskattat antal pe) Medelvärde, se Maxdygn bilaga m 3 - slam från industri 0 - slam från andra avloppsreningsverk 0 m³ ange ev förbehandling Dimensionering (pe eller BOD7(kg/d)) kg BOD7/d För turistort (antal pe) Högsäsong Lågsäsong Inkommande vattenflöde till verket, årsvärden Medelvärde (m 3 /h) Medelvärde (m 3 /d) Maxvärde (m 3 /d) Minvärde (m 3 /d) Totala årsflödet (m 3 /år) Mängd ovidkommande vatten* (m 3 /år) Del av totala flödet (%) 60 % *Ovidkommande vatten=behandlat vatten-debiterad mängd vatten Utgående vattenflöde från verket, årsvärden Medelvärde (m 3 /h) 550 Medelvärde (m 3 /d) Maxvärde (m 3 /d) Minvärde (m 3 /d) Totala årsflödet (m 3 /år) Dimensionerande flöde m 3 /h 1325 m 3 /d

12 Medelvärde Maxvärde (maxdygn) Bilaga 2 Utsläppskontroll vatten Beräkning av medelvärde halt och mängd, se bilaga 8 Inkommande vatten, årsvärden Mängd (ton/år) inkl bidrag från rejekt Mängd (ton/år) exkl bidrag från rejekt Typ av och antal prov (dp, vp, annat) mg/l Kg/d mg/ kg/d l BOD dp TOC vp P-tot 3,52 46,6 5,7 56,1 17,1 vp N-tot 26, dp NH4-N 19, ,3 dp Ange om mängd från rejekt är beräknad eller grundad på provtagning. Ingår rejektvatten i provtagning på inkommande vatten? Ja Nej Utgående vatten, årsvärden Medelvärde Maxvärde (maxdygn) Mängd (ton/år) Reduktion (%) mg/l kg/d mg/l Kg/d Typ av och antal prov (dp, vp, annat) BOD7 4,6 59, ,8 97 dp TOC 8, ,2 89 vp P-tot 0,23 3,05 0,40 8,25 1,11 93 vp N-tot 12, ,0 57 dp NH4-N 2,17 28,0 9, ,2 88 dp SS Metaller Ingående vatten, årsvärden Medelvärde Maxvärde (maxdygn) mg/l kg/d mg/l kg/d Mängd (kg/år) Typ av och antal prov (dp, vp, annat) Hg Cd Pb Cu Zn Cr Ni Utgående vatten, årsvärden Medelvärde Maxvärde (maxdygn) Mängd (kg/år) Typ av och antal prov (dp, vp, annat) g/l kg/d g/l kg/d Hg 0,05 0,0006 0,05 0,0011 0,24 vp Cd 0,013 0,0002 0,015 0,0002 0,06 vp Pb 0,15 0,002 0,24 0,055 0,73 vp Cu 33 0, , vp Zn 12 0, , vp Cr 1,9 0,025 4,8 0,083 9,1 vp Ni 1,2 0,015 2,0 0,025 5,6 vp As 0,39 0,005 0,60 0,009 1,8 vp Fe Vid mindre än värden (t ex <0,1) skall halva värdet användas vid beräkning.

13 Bilaga 3 Bräddning Bräddat vatten vid reningsverket Antal bräddningar Antal h Antal m 3 Orsak Kvartal 1 Med behandling 0 Utan behandling 0 Kvartal 2 Med behandling 0 Utan behandling Brand i ställverk Kvartal 3 Med behandling 0 Utan behandling 0 Kvartal 4 Med behandling 0 Utan behandling 0 Summa Typ av behandling av bräddat vatten Grovrensgaller Total bräddad volym pga drifthaveri (m 3 /år) Total bräddad volym pga hydraulisk överbelastning 8000 (m 3 /år) Bräddad volym i % av totala årsflödet Försumbart Föroreningsmängder, bräddning vid reningsverket Medelvärde (mg/l) Maxvärde (mg/l) (maxdygn) Total mängd (kg/år) BOD TOC P-tot 3,5 5,7 28 N-tot NH4-N Medelvärde ( g/l) Maxvärde ( g/l) (maxdygn) Total mängd (kg/år) Hg 0,050 0,050 0,0004 Cd 0,088 0,22 0,0007 Pb 7, ,057 Cu 73, ,59 Zn ,01 Cr 3,6 3,7 0,029 Ni 2,3 3,5 0,018 As 0,80 0,8 0,0064 Kontinuerlig mätning och registrering av bräddflöde Ja Nej Flödesproportionell provtagning Ja Nej Tidsproportionell provtagning Ja Nej Bilaga 3 fortsätter på nästa sida

14 Forts. bilaga 3 Bräddat vatten på ledningsnät och pumpstationer Mängd vatten totalt (m 3 /år) 694 Mängd p.g a. drifthaveri (m 3 /år) Mängd p.g.a hydraulisk överbelastning 694 (m 3 /år) Uppskattade föroreningsmängder, bräddning på ledningsnät och pumpstationer Total mängd (ton/år) BOD7 0,10 TOC 0,06 P-tot 0,002 N-tot 0,02 NH4-N 0,01 Total mängd (kg/år) Hg 0,00003 Cd 0,00006 Pb 0,005 Cu 0,05 Zn 0,09 Cr 0,002 Ni 0,002 As 0,0006 För bedömning av eventuella utsläpp från ledningsnätet bör samma föroreningshalter som uppmätts i samband med bräddning i reningsverket vid aktuellt tillfälle kunna användas, om inte annat underlag för bedömning finns. Specifikation, bräddning på ledningsnät och pumpstationer (ange alla pumpstationer och bräddpunkter även om de inte bräddat) Bräddningspunkt Kontrollmetod (se nedan) Recipient Frekvens (ggr/år) Se separat blad Kontrollmetod 2d Antal timmar alt. ant. dgr. Volym (m 3 /år) Orsak (drifthaveri el. överbelastning) Kontrollmetoder, 1) inte alls, 2a) uppskattning med flytkropp, 2b) uppskattning med maxnivågivare, 2c) uppskattning med frekvensgivare, 2d) uppskattning med frekvens+varaktighet 3)flödesmätning, 4) beräkning av pumpad mängd, 5) beräkning med flödesmodell

15 BRÄDDNINGAR VID PUMPSTATIONER 2016 FORTS. BILAGA 3 Januari Februari Mars April Maj Juni Juli Augusti September Oktober November December Brädd- Totalt 2013 Beräkn antal tim antal tim antal tim antal tim antal tim antal tim antal tim antal tim antal tim antal tim antal tim antal tim typ antal tim m3 P 1 Djupedalen d P 2 Öxnered d P 3 Kvarnbäcken öf 0, P 4 Sjövik öf 1,0 0 0 P 5 Strandvägen öf 0, P 6 Dalbobron öf 0, P 7 Residensbron öf 0, P 8 Skräcklan öf 0,9 0 0 P 9 Huvudnäsgatan öf 0,8 0 0 P 10 Ringgatan öf 0,8 0 0 P 11 Nabbensberg öf 0, P 12 Restad öf 1, P 13 Tenggrenstorp öf 0, P 14 Ängsvägen 1 1,1 1 4,7 1 3,48 1 0, ,6 d , P 15 Kyrkängen öf 0 0 P 16 Holmängen 0 0 P 17 Tegen d P 18 Brätte-Haga 0 0 P 19 Hol 1 2,25 öf 1,0 1 2,25 15 P 20 Båberg d P 21 Bangatan 0 0 P 22 Verkmästaren 0 0 P 23 Grunnebo 1 9 d P 24 Vassbotten öf 1,0 0 0 P 25 Onsjö öf 0, P 26 Smyget 0 0 P 27 Brätte 0 0 P 28 Ryr, telestn 6 20,0 1 9,8 2 3,22 1 1,8 3 9,4 d300 57, P 29 Ryr, kyrkan öf 0,8 0 0 P 30 Lundgrens väg 5 4,2 d ,2 29 P 31 Sandgärdet 3 0,42 4 4,9 d ,32 36 P 32 Härveden öf 0, P 33 Halleskogen 1 26 d P 34 Nordkroken 0 0 P 43 Katrinedal 0 Summa m3 694

16 Bilaga 4 Totala utsläppsuppgifter till vatten Utsläpp från reningsverket inklusive bräddning vid reningsverket Ton/år BOD 22 TOC 43 P-tot 1,1 N-tot 58 NH4-N 10 Kg/år Hg 0,24 Cd 0,06 Pb 0,73 Cu 156 Zn 55 Cr 9,1 Ni 5,6 As 1,8

17 Medelvärde (mg/kg TS) Bilaga 5 Slam Slam, årsvärden Maxvärde (mg/kg TS) Mängd (kg/år) Typ av och antal prov (stickprov, samlingsprov, månad, kvartal, år) Hg 0,68 0,79 0,38 Samlingsprov kvartal Cd 0,62 0,73 0,35 Samlingsprov kvartal Pb Samlingsprov kvartal Cu Samlingsprov kvartal Zn Samlingsprov kvartal Cr Samlingsprov kvartal Ni ,8 Samlingsprov kvartal Ag N-tot Samlingsprov kvartal P-tot Samlingsprov kvartal Toluen PCB, summa 0,037 0,052 0,021 Samlingsprov kvartal PAH, summa 0,66 1,5 0,37 Samlingsprov kvartal Nonylfenol 6,0 8,3 3,3 Samlingsprov kvartal Vid summering av mindre än värden (t ex <0,1) skall halva värdet användas vid beräkning. OBS! Har andra parametrar analyserats t ex PBDE, Sb, Au, Br, W etc? Ange parameter och resultat ovan. Bifoga analysprotokoll över samtliga analyser. Redovisa om det är stickprov eller samlingsprov. Slammängder Producerad mängd Ton/år Mängd TS totalt 557 ton TS/år TS-halt 20,8 % Externslammängd till vattenfas ton TS/år m 3 /år (vattenfas=inkommande arv eller på ledningsnät) Externslammängd till ton TS/år slambehandling - från enskilda avloppsanläggningar ton TS/år m 3 /år - från andra reningsverk 0 m³ ton TS/år - från andra verksamheter 0 ton TS/år t ex slam från fiskberedningsindustri 0 ton TS/år m 3 /år ton TS/år m 3 /år ton TS/år

18 Forts. bilaga 5 Lagrat slam m³ Ton TS Årets början 3000 Årets slut 2400 Lagrets kapacitet 5000 Behandling Ton TS/år Rötning Ja Nej ton TS/år Kompostering Ja Nej ton TS/år Vassbäddar el. liknande Ja Nej ton TS/år Annat Ja Nej ton TS/år Ja Nej ton TS/år Sluthantering Åkermark Ja Nej ton TS/år Energigröda Ja Nej ton TS/år Energiskog Ja Nej ton TS/år Täckning deponi Ja Nej ton ton TS/år Övrig markanvändning Ja Nej ton TS/år Deponering Ja Nej ton TS/år Till annat reningsverk Ja Nej om ja vilket: ton TS/år Förs register över åkermark där slam sprids? Ja Nej vem för register: Annat

19 Bilaga 6 Avfall, kemikalier och energihushållning Avfall Typ EWC-kod Ursprung Mängd (ton/år) Slutbehandling Rens Rensgaller 110 Förbränning Kemikalier Typ Mängd (ton/år) Fällning Plus-Pac Zetag ,1 DPW Slambehandling Zetag ,1 Zetag ,2 Desinfektion Annat Metanol 189 Energihushållning Förbrukad mängd energi (MWh/år) KWh Bränsletyp Förbrukning (m 3 el. ton) Eldningsolja EO1 3 m 3 Gasproduktion Ja Nej Mängd prod. gas/år (m 3 ) m 3 Gasens energiinnehåll (kwh/m 3 ) Facklad mängd (m 3 /år) m 3 Användning av gasen Uppvärmning annat: Har energibesparande åtgärder gjorts under året? Ja Nej

20 Bilaga 7 Villkorsuppföljning För endast in de års-, kvartals- och månadsmedelvärden som regleras i beslutet. Årsmedelvärden P-tot BOD N-tot NH4-N mg/l % mg/l % mg/l % mg/l % 12,3 57 Kvartalsmedelvärden P-tot BOD N-tot NH4-N mg/l % mg/l % mg/l % mg/l % Kvartal 1 0, ,7 95 Kvartal 2 0, ,8 98 Kvartal 3 0, ,3 99 Kvartal 4 0, ,0 96 Månadsmedelvärden P-tot BOD N-tot NH4-N mg/l % mg/l % mg/l % mg/l % Januari 0, ,1 95 Februari 0, ,2 96 Mars 0, ,0 94 April 0, ,9 96 Maj 0, ,9 98 Juni 0, ,0 98 Juli 0, ,9 98 Augusti 0, ,4 99 September 0, ,7 99 Oktober 0, ,6 97 November 0, ,5 95 December 0, ,8 96

21 Bilaga 8 Beräkningar av halter och mängder m.m. på inkommande och utgående vatten skall i fortsättningen ske enligt följande: Vid beräkning av medelhalter (mg/l) skall hänsyn tas till flödet. D.v.s. medelhalterna skall vara flödesvägt enligt följande formel: Medelhalt (mg/l) = (C 1 * Q 1 ) + (C 2 * Q 2 ) + + (C n * Q n ) Q 1 + Q Q n C = uppmätt halt vid respektive provtagningstillfälle (mg/l) Q = uppmätt flöde vid respektive provtagningstillfälle (m³) 1,2 n = provtagningstillfälle Vid beräkning av dygnsmedelvärde för belastning, total belastning i ton per år samt reduktion används följande formler: Dygnsmedelvärde (kg/dygn) = M 1 + M M n n M = belastning vid respektive mättillfälle (kg/dygn) n = antal mättillfällen Belastning (ton/år) = Dygnsmedelvärde * Reduktion som medelvärde (%) = R 1 + R R n n R = reduktion (%) vid respektive mättillfälle n = antal mättillfällen Belastning (antal pe) beräknas enligt följande formel: Belastning (pe) = Dygnsmedelvärde BOD 7 (kg/dygn) (Beräknat enligt formel ovan) 70 * 10-3 (kg/p,dygn)

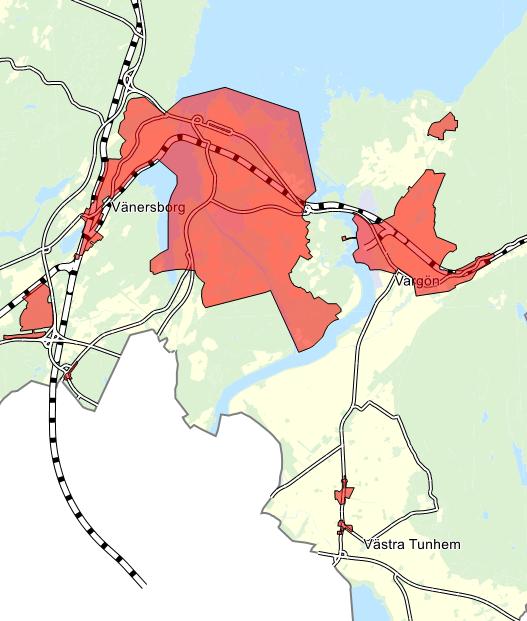

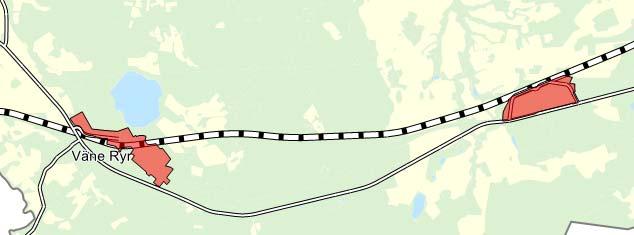

22 Bilaga 9 Verksamhetsomräde över centrala Vänersborg, Vargön, Båberg och Hol. Verksamhetsområde över Väne Ryr och Grunnebo.

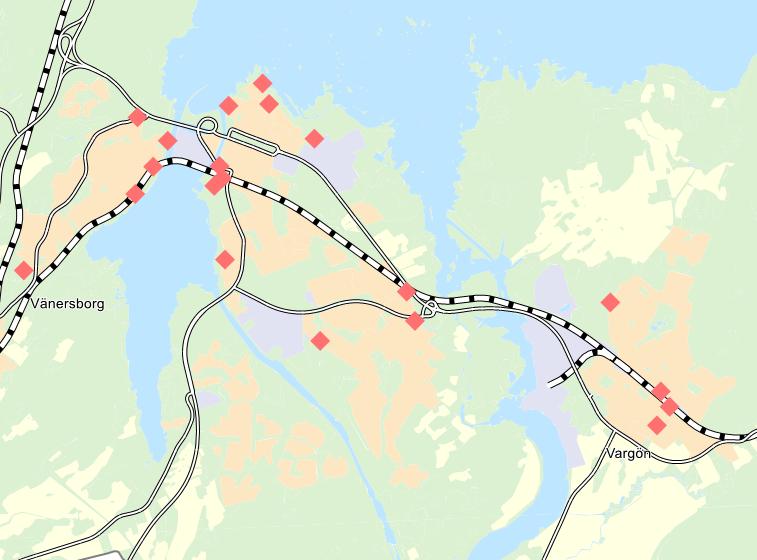

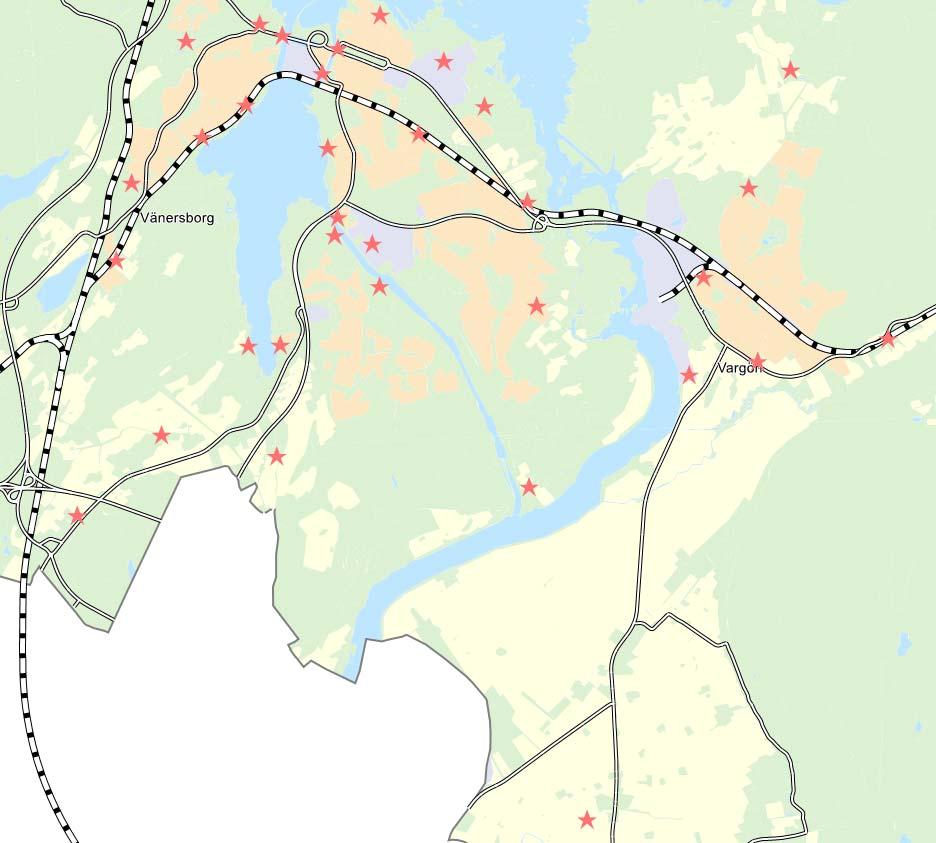

23 Bilaga Pumpstationer över centrala Vänersborg, Vargön, Båberg och Hol Pumpstationer över Väne Ryr och Grunnebo.

24 Bilaga Bräddar på ledningsnätet.

25 Bilaga 9 Bräddar vid pumpstationer Bräddar på ledningsnätet P1 Djupedalen B1 Regementsgatan 31 P2 Öxnered B2 Parkgatan/Kyrkogatan P3 Kvarnbäcken B3 Skräcklan Ö vattenverk P4 Sjövik B4 Nygatan 1 P5 Strandvägen B5 Järnvägsbacken P6 Dalbobron B6 Bangårdsbacken P7 Residensbron B7 Belfragegatan 5 P8 Skräcklan B8 Lyckhemsgatan/Huvudnäsgatan P9 Huvudnäsgatan B9 Pollaregtan/Ankargatan P10 Ringgatan B10 Petersbergsvägen lekplatsen P11 Nabbensberg B11 Fridhemsvägen 1 P12 Restad B12 Lotsstugan Dalbobron P13 Tengrenstorp B13 Nedanför p stn Kasenallen P14 Ängsvägen B14 Strandvägen 3 marinan P15 Kyrkängen B15 Djupedalsvägen 1, Bensinmack P16 Holmängen B16 Diket vid kvarnbäcken bakom Öxnereds P17 Tegen B17 Odens väg 26 P18 Brätte Haga B18 Stationsvägen/Valhallavägen P19 Hol B19 Baståvägen 6 P20 Båberg B20 Nordkroksvägen 48 P21 Bangatan P22 Verkmästaren P23 Grunnebo P24 Vassbotten P25 Onsjö P26 Smyget P27 Brätte P28 Ryr tele stn P29 Ryr kyrkan P30 Lundgrens väg P31 Sandgärdet P32 Härveden P33 Halleskogen P34 Nordkroken P35 Katrinedal P36 Holmen

26 Bilaga 10 Vår referens: Anders Dahlberg Miljörapport 2016 Under 2016 har ledningsarbete utförts enligt bifogade ledningskartor. Aktuell ledningssträcka har markerats med röd färg. Förutom ovanstående större arbete har ett antal mindre punktvisa reparationer utförts samt filmning av ledningar för att utröna konditionen på ledningsnätet. Där dagvattnet har separerats från spillvattnet kommer inläckaget av ovidkommande vatten till avloppsreningsverket att minska och bräddningar av avloppsvatten ute på ledningsnätet kommer också att minska. Där nya ledningar lagts i projekt VA-vänerkusten kommer andelen enskilda avlopp att minska, vilket medför mindre utsläpp på Vänern, men även mindre utsläpp på andra närliggande vattendrag. VÄNERSBORGS KOMMUN Tekniska Anders Dahlberg Postadress Besöksadress Telefon Telefax E-post Plusgiro Bankgiro Vänersborg Sundsgatan anders.dahlberg@vanersborg.se

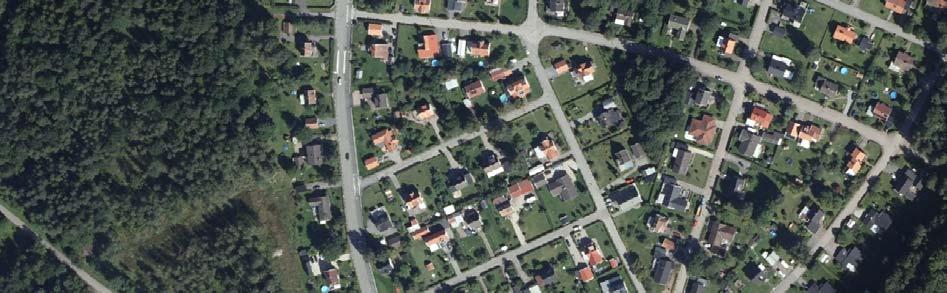

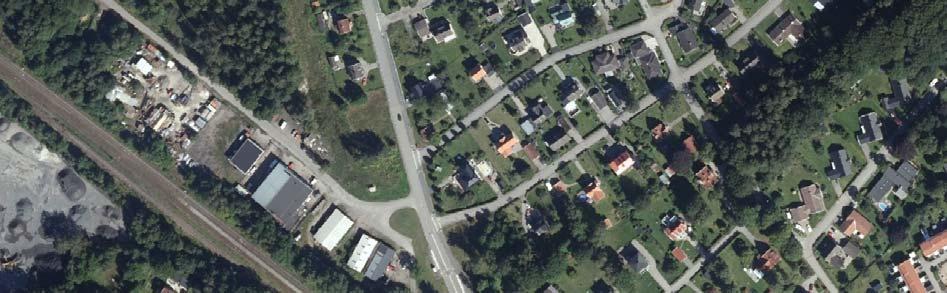

27 Miljörapport saneringar VA 2016 Bilaga 10 Vargön, Vargvägen: Separering av dagvatten. Ny dagvattenledning Längd 164 m. Ny spillvattenledning Längd 145 m För att minska inläckaget av ovidkommande vatten i pumpstationerna nedströms i systemet / AD

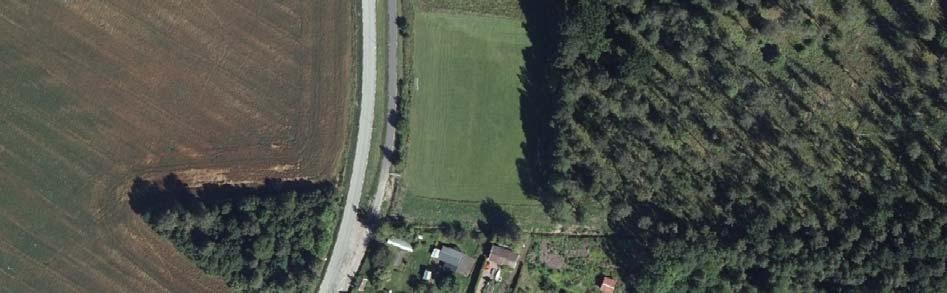

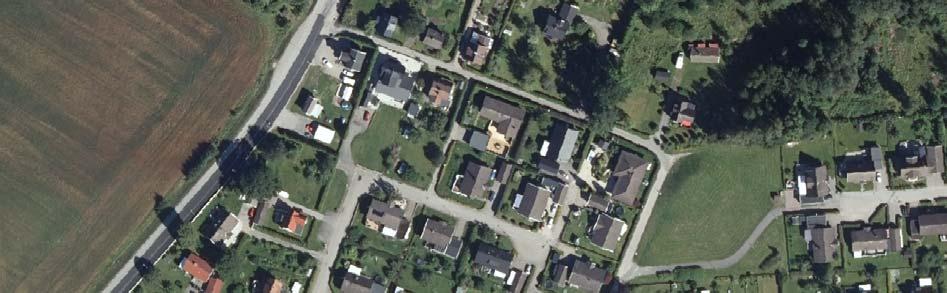

28 Miljörapport saneringar VA 2016 Bilaga 10 Vargön, Gumsevägen: Ny spillvattenledningar Längd 167 m. Dagvattenledning Längd 74 m Dagvattendike Längd 90 m Fastigheter som ingår i verksamhetsområde för Va, men som tidigare bara hade vatten / AD

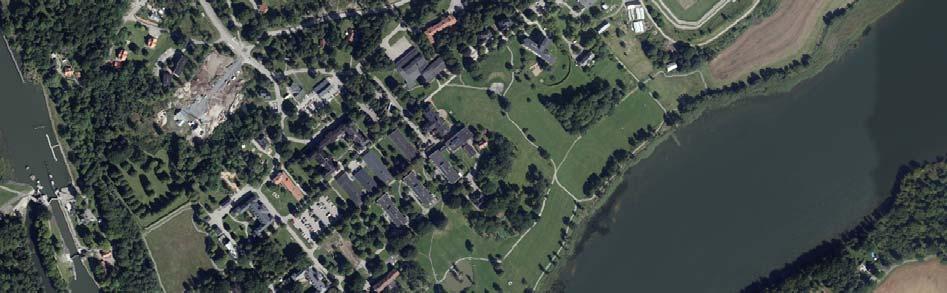

29 Miljörapport saneringar VA 2016 Bilaga. 10 Brinkeberg, Krumvägen. Ny spillvattenledning Längd 408 m. Fastigheten har tidigare varit kopplad mot Restad Gård men är nu direkt ansluten på kommunens ledningsnät / AD

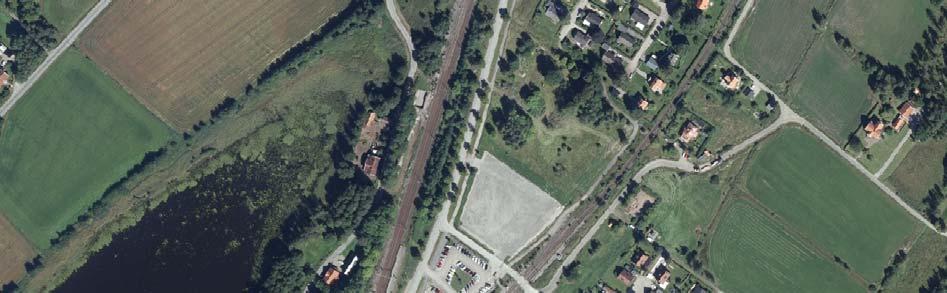

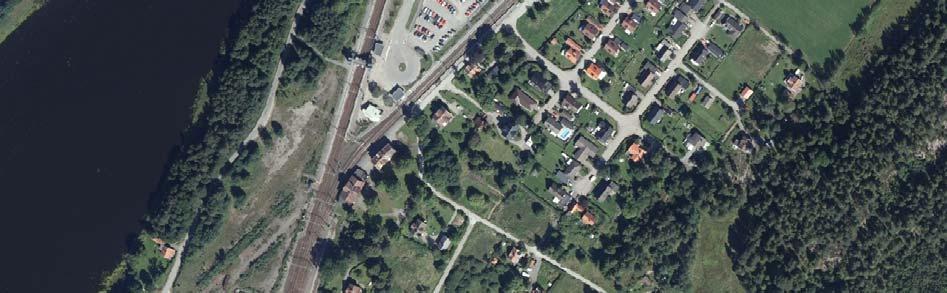

30 Miljörapport saneringar VA 2016 Bilaga. 10 Östra vägen, Holmängen östra Ny tryckspillvattenledning Längd 408 m. Fastigheten har tidigare varit kopplad mot Öxnered gamla stationshus men är nu direkt ansluten på Kommunens ledningsnät / AD

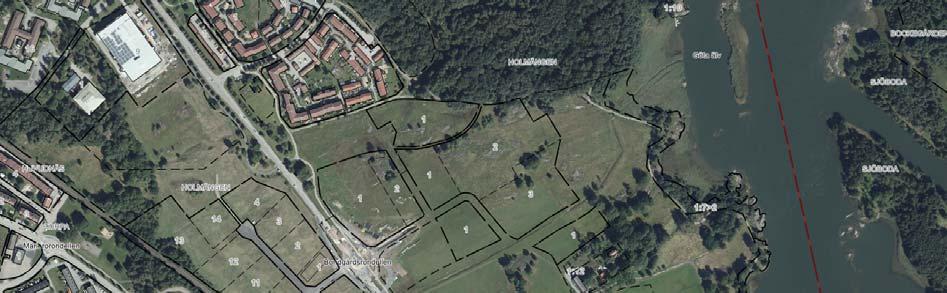

31 Miljörapport saneringar VA 2016 Bilaga. 10 Östra vägen, Holmängen östra Ny tryckspillvattenledning Längd 425 m. Ny spillvattenledning Längd 205 m Dagvattendiken, öppna och makadamfyllda Längd 780 m Nytt bostadsområde mellan Björkholmsgatan och Kyrkängens kolonilotter. Läckande tryckspillsledning byts ut. Spillvattenledning med självfall till ny pumpstation. Dagvattnet leds till både makadamfyllda diken och till öppna diken / AD

32 BILAGA 11 Innehåll: senast anlända och gällande metodförteckning SWEDACs förteckning över ackrediterade metoder med förklaringar. LABORATORIETS förteckning över ackrediterade metoder med förklaringar.

33 Metodförteckning över ackrediterade analyser BILAGA 11 Analys variabel Metod (referens) Provtyp* Mätosäkerhet* Mätområde* NH 4 -N Hach Lange LCK 304 1:4 10 % 0,1 2,0 mg/l NH4-N Hach Lange LCK 303 1:4 ± 6 % 2 47 mg/l BOD 7 Total-P SS-EN SS-EN ISO SS-EN ISO 6878:2005 mod. del 7 1:4 18 % 3-7 mg/l 1:4 6 % g/l TOC Hach Lange LCK 385 Hach Lange LCK 386 1:4 ± 12 % ± 10 % 3 30 mg/l mg/l Total-N Hach Lange LCK 238 1:4 15 % 5-40 mg/l *) Se förklaringar Förklaringar 1 Provtyper 1:1 Sötvatten/Bassängbad 1:2 Dricksvatten 1:3 Havsvatten/Brackvatten 1:4 Avloppsvatten/Lakvatten 2 Mätosäkerhet Utvidgad mätosäkerhet, egen bestämd, ej tagen ur litteraturen, Den angivna mätosäkerheten är beräknad med täckningsfaktor 2, vilket ger en konfidensnivå på ca 95 %. 3 Mätområde Analyserbart område utan spädning
