Elinstallation. 4.1 Eltejp Toppklämmor Kabelinstallationssystem SpotClip

Transkript

1

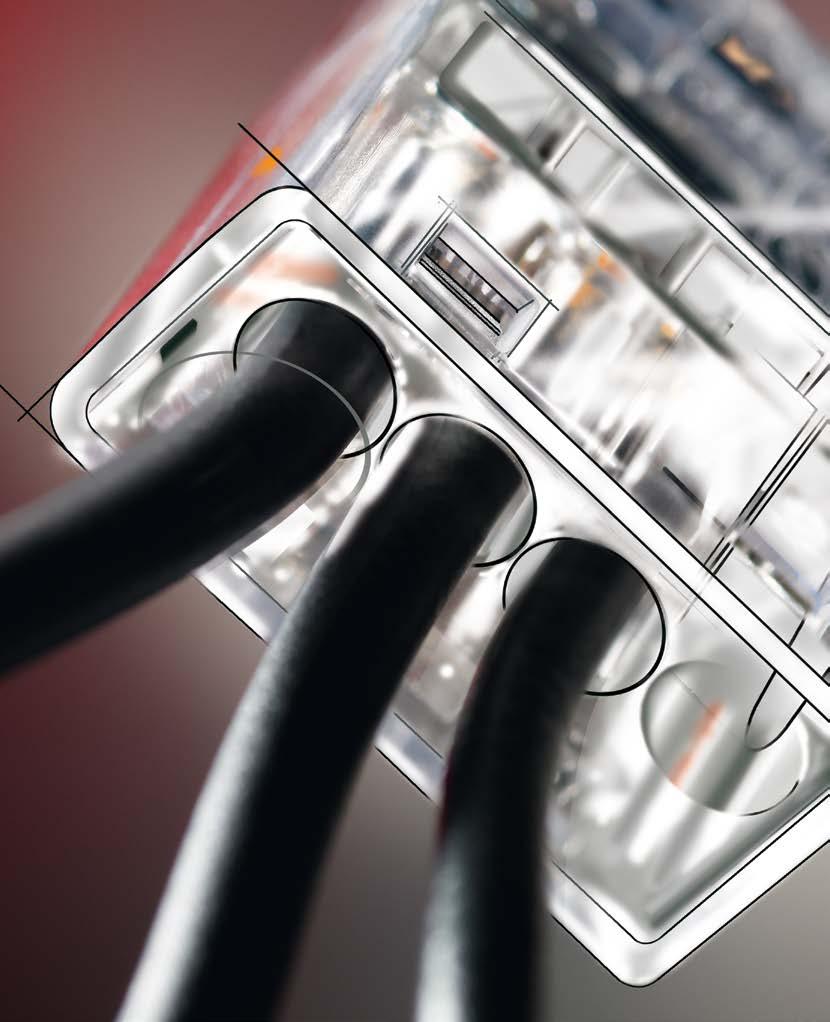

2 Elinstallation 4 Inspirerad av minimalism Man kan inte tänka sig elinstallationer utan kopplingsklämmor. Men ändå är det just det som många kunder önskar. För trångt, svårtillgängligt och det enkla faktum att kablarna blir fl er och fl er är tidsödande utmaningar i det vardagliga arbetet. På sin jakt efter alternativ har våra utvecklare konstant minskat storleken på HelaCon-klämmorna. Den aktuella HelaCon Plus Mini-klämman (se sid 403) erbjuder en enklare hantering och sparar mer plats. 4.1 Eltejp Toppklämmor Kabelinstallationssystem SpotClip

3 4.1 Eltejp Eltejp PVC Eltejp PVC HelaTape Flex För högre mekaniska krav HelaTape Flex För högre mekaniska krav HelaTape Flex Premium Eltejp HelaTape Flex Kraftig Premium Eltejp HelaTape Flex Korrosionsskyddstejp HelaTape Wrap Ledande tejp Elektriskt halvledande tejp HelaTape Shield Skärmstrumpa HelaTape Shield Högtemperaturtejp Ljusbågs och flamskyddande tejp HelaTape Power Självvulkaniserande tejp Lågspänningstejp HelaTape Power Elektriskt isolerande mastik HelaTape Power Gummimastik HelaTape Power 660 RM 389 Vinylmastik HelaTape Power 600 VM 390 Mellanspänningstejp HelaTape Power HelaTape Power 715 (utan liner) 392 Silikongummitejp HelaTape Power HelaTape Power Högspänningstejp HelaTape Power (utan liner) 395 HelaTape Power Teknisk tejp Silvertejp HelaTape Allround Vävtejp HelaTape Tex 399 Kablagetejp Rivbar tygtejp Protect Stark högtemperaturtejp i tyg Protect Mjuk och flexibel fleecetejp Protect Ljuddämpande Protect

4 Elinstallation Toppklämmor HelaCon Releasable 402 HelaCon-serien HelaCon Plus Mini 403 HelaCon Easy 404 HelaCon Lux Kabelinstallationssystem Cable Scout + - Set 406 Kabeldragningsverktyg Cable Scout + - Par 406 Cable Scout + - tillbehör SpotClip Monteringstillbehör Downlight monterigstillbehör Monteringstillbehör LED-spotlights för industriella byggnader SpotClip-I 408 SpotClip-II 410 SpotClip-lll 412 SpotClip-Box 414 SpotClip-Kit 416 SpotClip-Plate 418 SpotClip-Cap 420 SpotClip rör 421

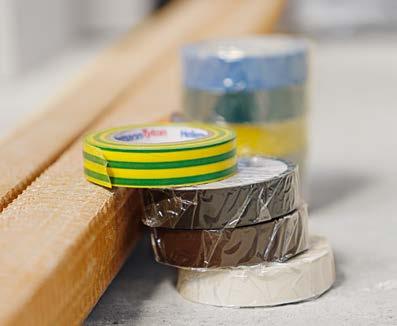

5 4.1 Elinstallation Eltejp HelaTape HellermannTyton erbjuder ett omfattande sortiment av PVC och gummitejp för buntning, isolering, fixering, tätning och märkning i alla typer av elektriska applikationer. PVC-baserade tejper är gjorda för lågspänningsapplikationer och finns i flera storlekar och färger. Gummitejper är lämpliga för tätning och isolering av kablar i låg, mellan och högspänningsapplikationer. HelaTape Vävtejper är mycket starka och passar perfekt för reparationer, märkning och fixering. HelaTape Protect används till att bygga proffesionella kablage. Eltejp PVC HelaTape Flex 15 - en allroundtejp Eltejp i flera olika färger Används för isolering, skydd, fixering, färgmärkning mm Hög flexibilitet och god vidhäftningsförmåga God resistens mot nötning, solljus, fukt, kemikalier och varierande väderförhållanden Passar för mekaniska och elektriska applikationer upp till 1 kv VDE-godkännd enligt IEC /F-PVCP/90 Flamresistent enligt UL 510 HelaTape Flex 15 är en väderresistent PVC-tape i standardkvalité. Till hemsidan! Genomslagshållfasthet Vidhäftning mot stål Polyvinylklorid (PVC) 45kV/mm 2,2 N/10 mm Vidhäftningsförmåga till underlag 2,0 N/10 mm Elasticitet 200 % Brotthållfasthet 28 N/10 mm Temp. område -10 C till +90 C För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 380

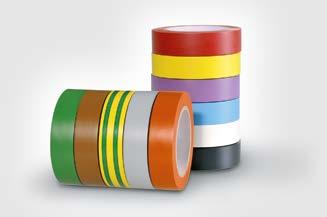

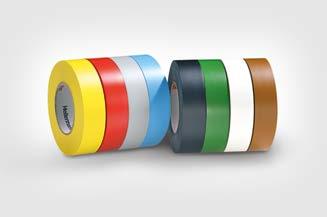

6 Elinstallation Eltejp 4.1 Eltejp PVC HelaTape Flex 15 - en allroundtejp HTAPE-FLEX15-15x10 Tjockl Bredd Längd (L) Färg E-nr 0,15 15,0 10,0 m Blå (BU) ,15 15,0 10,0 m Brun (BN) ,15 15,0 10,0 m Grå (GY) ,15 15,0 10,0 m Grön (GN) ,15 15,0 10,0 m Gul (YE) ,15 15,0 10,0 m Gul-Grön (GNYE) ,15 15,0 10,0 m Orange (OG) ,15 15,0 10,0 m Röd (RD) ,15 15,0 10,0 m Röd (RD), Grå (GY), Gul (YE), Grön (GN), Blå (BU), Orange (OG), Vit (WH), Brun (BN), Svart (BK), Gul-Grön (GNYE) ,15 15,0 10,0 m Svart (BK) ,15 15,0 10,0 m Transparent (CL) ,15 15,0 10,0 m Violett (VT) ,15 15,0 10,0 m Vit (WH) HTAPE-FLEX15-15x25 0,15 15,0 25,0 m Svart (BK) HTAPE-FLEX15-19x20 0,15 19,0 20,0 m Blå (BU) ,15 19,0 20,0 m Brun (BN) ,15 19,0 20,0 m Grå (GY) ,15 19,0 20,0 m Grön (GN) ,15 19,0 20,0 m Gul (YE) ,15 19,0 20,0 m Gul-Grön (GNYE) ,15 19,0 20,0 m Röd (RD) ,15 19,0 20,0 m Svart (BK) ,15 19,0 20,0 m Violett (VT) ,15 19,0 20,0 m Vit (WH) HTAPE-FLEX15-19x25 0,15 19,0 25,0 m Svart (BK) HTAPE-FLEX15-25x25 0,15 25,0 25,0 m Blå (BU) ,15 25,0 25,0 m Brun (BN) ,15 25,0 25,0 m Grå (GY) ,15 25,0 25,0 m Grön (GN) ,15 25,0 25,0 m Gul (YE) ,15 25,0 25,0 m Gul-Grön (GNYE) ,15 25,0 25,0 m Röd (RD) ,15 25,0 25,0 m Svart (BK) ,15 25,0 25,0 m Violett (VT) ,15 25,0 25,0 m Vit (WH) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 381

7 4.1 Elinstallation Eltejp PVC-tejp - Isolerande tejp för högre mekaniska krav HelaTape Flex 20 PVC-tejp - Isoleringstejp för högre mekaniska krav HelaTape Flex 25 HelaTape Flex 20 extra tjocklek ger en snabbare uppbyggnad. HelaTape Flex 25 för högre nötningsbeständighet. PVC-tejp med starkt gummiadhesiv Passar för mekaniska och elektriska applikationer upp till 1000 V Extra tjocklek för snabbare lageruppbyggnad och bättre nötningsbeständighet Väderbeständig Flamhämmande enligt UL 510 Vinylfilm belagd med ett gummihäftämne Extra tjockt material Hög motståndskraft mot UV, vatten, olja, syror, alkaler och korrosiva kemikalier Används för isolering, skydd, tätning, färgmärkning etc. Överlägsen premiumtejp med utmärkta allvädersegenskaper Flamhämmande enligt UL 510 Polyvinylklorid (PVC) Genomslagshållfasthet 45 kv/mm Vidhäftning mot stål 2,5 N/10 mm Vidhäftningsförmåga till underlag 2,5 N/10 mm Elasticitet 260 % Brotthållfasthet 40 N/10 mm Temp. område -10 C till +90 C Polyvinylklorid (PVC) Genomslagshållfasthet 45 kv/mm Vidhäftning mot stål 2,6 N/10 mm Vidhäftningsförmåga till underlag 2,6 N/10 mm Elasticitet 240 % Brotthållfasthet 46 N/10 mm Temp. område -10 C till +90 C HelaTape Flex 20 Tjockl Bredd Längd (L) Färg HTAPE-FLEX20-19x20 0,20 19,0 20,0 m Svart (BK) HelaTape Flex 25 Tjockl Bredd Längd (L) Färg HTAPE-FLEX25-19x33 0,25 19,0 33,0 m Svart (BK) HTAPE-FLEX25-38x33 0,25 38,0 33,0 m Svart (BK)

8 Elinstallation Eltejp 4.1 Eltejp PVC - Premium HelaTape Flex All-väderstejp för proffesionell använding Bra egenskaper inom ett stort temperaturområde ned till -18 till +105 C enligt CSA C22.2 Tryckkänsligt gummibaserat häftämne Primär isolering för skarvar upp till 1 kv Som skyddande yttre lager över kabelskarvar samt i andra applikationer i låga temperaturer God motståndskraft mot UV-strålar, kemikalier och nötning Flamhämmande enligt UL 510 standard Storlek 19 mm x 20 m är individuellt packad i plastburk HelaTape Flex har utmärkta egenskaper i låga temperaturer. Genomslagshållfasthet Vidhäftning mot stål Polyvinylklorid (PVC) 45 kv/mm 3,0 N/10 mm Vidhäftningsförmåga till underlag 2,5 N/10 mm Elasticitet 300 % Brotthållfasthet 35 N/10 mm Temp. område -18 C till +105 C Tjockl Bredd Längd (L) Färg E-nr HTAPE-FLEX x6 0,18 19,0 6,0 m Svart (BK) ,18 19,0 20,0 m Blå (BU) ,18 19,0 20,0 m Brun (BN) ,18 19,0 20,0 m Grå (GY) ,18 19,0 20,0 m Grön (GN) HTAPE-FLEX x20 0,18 19,0 20,0 m Gul (YE) ,18 19,0 20,0 m Gul-Grön (GNYE) ,18 19,0 20,0 m Röd (RD) ,18 19,0 20,0 m Svart (BK) ,18 19,0 20,0 m Vit (WH) HTAPE-FLEX x20 PACK 0,18 19,0 20,0 m Svart (BK) HTAPE-FLEX x33 0,18 19,0 33,0 m Svart (BK) HTAPE-FLEX x33 0,18 50,0 33,0 m Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 383

9 4.1 Elinstallation Eltejp Eltejp PVC - Kraftig Premiumtejp HelaTape Flex Allväderstejp, högflexibel, proffesionell kavalitets självhäftande eltejp med större tjocklek för större mekanisk och elektriskt skydd God motståndskraft mot nötning, kemikalier, korrosion och UV-strålar Bra egenskaper inom ett stort temperaturområde ned till -18 C Primär isolering för skarvar upp till 1kV Fungerar kontinuerligt i miljöer med låga temperaturer Flamhämmande enligt Ul 510 Standarden Utmärkt resistans mot nötning, fukt, kemikalier och UV-strålar HelaTape Flex det bästa valet för proffesionella installationer. Genomslagshållfasthet Vidhäftning mot stål Polyvinylklorid (PVC) 48 kv/mm 2,8 N/10 mm Vidhäftningsförmåga till underlag 2,4 N/10 mm Elasticitet 300 % Brotthållfasthet 40 N/10 mm Temp. område -18 C till +105 C Tjockl Bredd Längd (L) Färg E-nr HTAPE-FLEX x20 0,21 19,0 20,0 m Svart (BK) HTAPE-FLEX x20 0,21 38,0 20,0 m Svart (BK)

10 Elinstallation Eltejp 4.1 Eltejp PVC - PVC-tejp för korrosionsskydd HelaTape Wrap 25 Speciallim Ger ett bra skydd mot korrosion Komplett skydd mot miljö, mekanisk och elektrisk påverkan Resistent mot UV-strålar, bakterier och svampangrepp Används både för applikationer ovan och under jord Helatape Wrap 25 kan användas till både ovan och under jord. Genomslagshållfasthet Vidhäftning mot stål Polyvinylklorid (PVC) 40 kv/mm 2,4 N/10 mm Vidhäftningsförmåga till underlag 2,0 N/10 mm Elasticitet 200 % Brotthållfasthet 44 N/10 mm Temp. område -10 C till +90 C Tjockl Bredd Längd (L) Färg HTAPE-WRAP25-25x30 0,25 25,0 30,0 m Svart (BK) HTAPE-WRAP25-50x30 0,25 50,0 30,0 m Svart (BK) HTAPE-WRAP25-100x30 0,25 100,0 30,0 m Svart (BK)

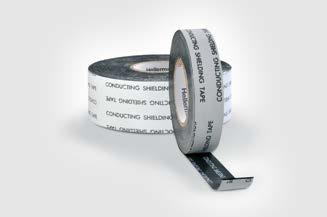

11 4.1 Elinstallation Eltejp Halvledande tejp HelaTape Shield 310 Ledande tejp - Skärmstrumpa HelaTape Shield 320 HelaTape Shield 310 självvulkaniserande ledande tejp för högspänningsskarvar och avslut. HelaTape Shield 320 erbjuder gott elektromagnetiskt skydd. Självvulkaniserande ledande tejp i etylenpropylen gummi Utmärkta ledande egenskaper Motverkar coronaeffekten Fukt och UV-resistent Ersättning för det ledande skiktet under skärmen vid reparation och avslut på mellan och högsänningskablar Kopparstrumpa Bra följsamhet vid applikation i fält Enkel applikation Bra elektromagnetisk skärmning Används i skarvar och avslut på skärmande kablar Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,02 % Elasticitet 500 % Volymresistans 870 Ω cm Etylen Propylen Gummi (EPR) Tennöverdragen koppar (TNCU) Elasticitet 5 % HelaTape Shield 310 HTAPE-SHIELD310 Tjockl Bredd Längd (L) Färg E-nr 0,76 19,0 4,6 m Svart (BK) ,76 38,0 9,1 m Svart (BK) HelaTape Shield 320 Bredd Längd (L) Färg E-nr HTAPE-SHIELD320 25,0 4,6 m Naturell (NA)

12 Elinstallation Eltejp 4.1 Högtemperaturtejp - Ljusbågs och flamskyddande tejp HelaTape Power 410 Självvulkaniserande tejp - Lågspänningstejp HelaTape Power 600 HelaTape Power 410 är en självbärande elastomertejp utan liner som ger utmärkt resistens mot ljusbågar etc. Självbärande elastomertejp Utmärkt resistens mot ljusbågar för högsänningskablar och datakablar För kabelskydd i olika applikationer Bra flexibilitet och följsamhet för enkel applicering Bildar ett isolerande lager vid brand Klarar brännbarhetstest enligt Con-Ed EO Motstår en blåslampa i flera minuter Resistent mot vatten, kemikalier och UV-strålar HelaTape Power 600 är en självvulkaniserande gummitejp för lågspänningsapplikationer. Självvulkaniserande lågspänningstejp Primär isolering upp till max 1 kv Anpassar sig enkelt till oregelbundna former och ytor Skarvfria lager Fungerar med alla extruderade kabelisoleringar Vädertålig enligt UL 510 Används tillsammans med HelaTape Flex som yttre mekaniskt skydd Elastomer Elasticitet 300 % Temp. område +80 C Naturgummi (NR) Kortvarig användningstemperatur +95 C Draghållfasthet N/mm² 2 N/mm² Elasticitet 300 % Genomslagshållfasthet 14 kv/mm HelaTape Power 410 Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER410 0,76 38,0 6,0 m Grå (GY) HelaTape Power 600 Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER600-19x6.7 0,76 19,0 6,7 Svart (BK) HTAPE-POWER600-38x6.7 0,76 38,0 6,7 Svart (BK)

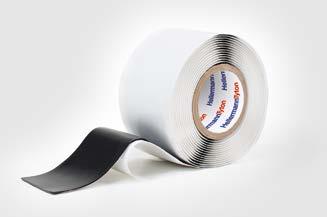

13 4.1 Elinstallation Eltejp Självvulkaniserande tejp - Elektriskt isolerande mastik HelaTape Power 650 Självvulkaniserande isoleringsmassa för lågspänning För snabb och skarvfri lageruppbyggnad Enkelt formbar för hand för anpassning till oregelbundna former även i låga temperaturer Bra vidhäftning mot metall, alla typer av kablar, isoleringar och mantlar Bra temperaturstabilitet Utmärkt som fukttätning Rekomenderas att användas tillsammans med HelaTape Flex PVC-tejp för yttre mekaniskt skydd HelaTape Power 650 självvulkaniserande mastik är mycket flexibel. Isobuten-Isopren-Gummi (butylgummi) (IIR) Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,1 % Volymresistans 10¹5 Ω cm Genomslagshållfasthet 19,7 kv/mm Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER650 3,20 38,0 1,5 m Svart (BK)

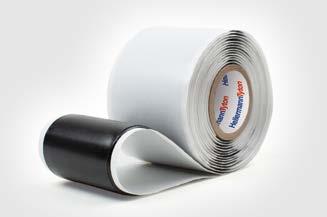

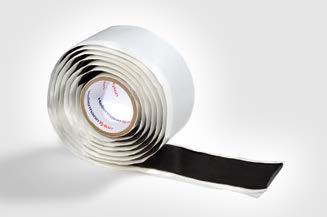

14 Elinstallation Eltejp 4.1 Självvulkaniserande tejp - Gummimastik HelaTape Power 660 RM Självvulkaniserande gummimastik EPR rygg belagd med en klibbig, temperaturstabil mastik Gjord för elektrisk isolering och fukttätning Kan användas som mantelreparation Anpassar sig enkelt till oregelbundna former och ytor Fäster utmärkt mot koppar och aluminiumkablar Primär elektrisk isolering skenisolering upp till 35 kv UV, fukt, korrosions och kemiskt reistent Passar med med alla extruderade kabelisoleringar Rekommenderas att användas med HelaTape Flex PVC-tejp för yttre skydd HelaTape Power 660 är en mycket flexibel gummimastik tätningstejp. Etylen Propylen Gummi (EPR), Isobuten- Isopren-Gummi (butylgummi) (IIR) Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,1 % Draghållfasthet N/mm² 1,5 N/mm² Genomslagshållfasthet 19,7 kv/mm Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER660-RM 1,65 50,8 3,0 m Svart (BK)

15 4.1 Elinstallation Eltejp Självvulkaniserande tejp - Vinylmastik HelaTape Power 670 VM Lättapplicerad vinylmastik Självhäftande applicering utan sträckning Mastikytan är mycket kladdig och ger en utmärkt fukttätning Yttersta lagret av vinyl ger ett ytterligare skydd Fungerar kontinuerligt i miljöer med låga temperarturer Primär isolering upp till max 1 kv Passar för alla extruderade kabelisoleringar UV- och väderresistent HelaTape Power 670 ger ett ytterligare skydd av vinyl till mastiken. Polyvinylklorid (PVC), Isobuten-Isopren- Gummi (butylgummi) (IIR) Temp. område +80 C Kortvarig användningstemperatur +95 C Vattenabsorbtion 0,9 % Draghållfasthet N/mm² 16 N/mm² Elasticitet 200 % Volymresistans 10¹² Ω cm Genomslagshållfasthet 19,7 kv/mm Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER670-VM 1,20 100,0 3,0 m Svart (BK)

16 Elinstallation Eltejp 4.1 Självvulkaniserande tejp - Mellanspänningstejp HelaTape Power 700 Polyisobutylenbaserad självvulkaniserande mellanspänningstejp Isolerar och mantlar kraftkablar upp till 46 kv Ger en elektriskt stabil och permanent fukttätning Utmärkta töjningsegenskaper Bra UV, fukt korrosion och kemisk reistans Temperarturområde -40 C till +90 C Passar ihop med alla extruderade kabelisoaltionsmaterial HelaTape Power 700 är självvulkaniserande mellanspänningstejp. Polyisobutylengummi (PIBR) Temp. område +90 C Vattenabsorbtion 0,02 % Draghållfasthet N/mm² 2,4 N/mm² Elasticitet 700 % Volymresistans 10¹³ Ω cm Genomslagshållfasthet 35 kv/mm Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER700-PIB 0,50 19,0 10,0 m Svart (BK)

17 4.1 Elinstallation Eltejp Självvulkaniserande tejp - Mellanspänningstejp - utan liner HelaTape Power 715 Den gummibaserade självvulkaniserande tejpen utan liner används som elektrisk isolering, skydd, tätning vid skarvar och avslut på kablar upp till 35 kv. Det specialla materialet kommer utan separeringsliner och reducerar därför appliceringstiden. Den har fördelar som utmärkt UV, fukt, korrosion, ozon och kemisk resistens. HelaTape Power 715 passar med alla extruderade plastkablar. Gummibaserad självvulkaniserande tejp Används för fukttätning och korrosionsskydd på kablar Utmärkt elektrisk isolation och väderskydd Tidsbesparande applicering utan liner Enkel att applicera och mycket flexibel HelaTape Power 715 ger en snabbare uppbyggnad av lager tack vare avsaknaden av liner. Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,06 % Draghållfasthet N/mm² 2,1 N/mm² Elasticitet 700 % Volymresistans 10¹6 Ω cm Genomslagshållfasthet 30 kv/mm Etylen Propylen Gummi (EPR) Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER715-19x5 0,50 19,0 5,0 m Svart (BK) HTAPE-POWER715-19x10 0,50 19,0 10,0 m Svart (BK) HTAPE-POWER715-25x10 0,50 25,0 10,0 m Svart (BK)

18 Elinstallation Eltejp 4.1 Självvulkaniserande tejp - Silikongummitejp HelaTape Power 800 Självvulkaniserande kemiskt tvärbunden silikontejp Triangelformat tvärsnitt med centrumlinje för exakt överlappning Krypströmsresistent Smälter samman till en solid massa inom några minuter Väder, UV och oljeresistent Rekommenderas för silikonisolerade kablar, maskiner och transformatorer utomhus HelaTape Power 800 är en silikonbaserad gummitejp med triangulärt tvärsnitt. Silikon (SI) Temp. område +180 C Draghållfasthet N/mm² 7 N/mm² Elasticitet 400 % Volymresistans 10¹⁴ Ω cm Genomslagshållfasthet 23,5 kv/mm Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER800 0,51 25,0 9,1 m Grå (GY)

19 4.1 Elinstallation Eltejp Självvulkaniserande tejp - Högspänningstejp HelaTape Power 810 Självvulkaniserande mantel för skarvar upp till 69 kv Halogenfri med utmärkt corona, ozon och UV-resistens Skarvfri elektriskt stabilt lager Skyddar skenkomponenter Bra för tätning av elektriska anslutningar och kabelmantlar Bra fukt, korrosion och kemisk resistens HelaTape Power 810 för primär isolering upp till 69kV. Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,06 % Draghållfasthet N/mm² 2,4 N/mm² Elasticitet 750 % Volymresistans 10¹6 Ω cm Genomslagshållfasthet 30 kv/mm Etylen Propylen Gummi (EPR) Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER810 0,76 19,0 9,1 m Svart (BK)

20 Elinstallation Eltejp 4.1 Självvulkaniserande tejp - Högspänning - Utan liner HelaTape Power 820 Självvulkaniserande tejp utan liner för skarvar upp till 69kV Utmärkta elektriska, kemiska och fysiska egenskaper Bygger upp stresskoner och mantel på skarvar och avslut Snabbare applikation utan skyddspapper Skarvfri lageruppbyggnad Utmärkt töjbarhet för att passa till de mest komplexa former Passar alla extruderade kabelisoleringar HelaTape Power 820 ger en avsevärd tidsbesparing tack vare sin linerfria konstruktion. Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,06 % Draghållfasthet N/mm² 2,8 N/mm² Elasticitet 750 % Volymresistans 10¹6 Ω cm Genomslagshållfasthet 31,5 kv/mm Etylen Propylen Gummi (EPR) Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER820 0,76 19,0 9,1 m Svart (BK)

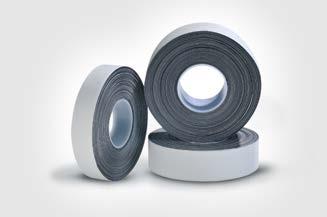

21 4.1 Elinstallation Eltejp Självvulkaniserande tejp - Högspänningstejp HelaTape Power 900 Etylengummibaserad högspänningstejp Utmärkta elektriska, kemiska och temperaturegenskaper Smälter snabbt samman till en skarvfri elektriskt stabilt lager Isolerar skarvar på kraftkablar från upp till 138 kv För uppbyggnad av stresskonor och avslutsmantel på kablar upp till 35 kv Utmärkt corona, ozon och korrosions-resistens Tål UV-strålar och kabelimpregnering HelaTape Power För isolering och mantling på högspänningskablar upp till 138 kv. Temp. område +90 C Kortvarig användningstemperatur +130 C Vattenabsorbtion 0,02 % Draghållfasthet N/mm² 3,1 N/mm² Elasticitet 930 % Volymresistans 10¹6 Ω cm Genomslagshållfasthet 38 kv/mm Etylen Propylen Gummi (EPR) Tjockl Bredd Längd (L) Färg E-nr HTAPE-POWER900-19x9.1 0,51 19,0 9,1 m Svart (BK) HTAPE-POWER900-25x9.1 0,51 25,0 9,1 m Svart (BK) HTAPE-POWER900-38x9.1 0,51 38,0 9,1 m Svart (BK)

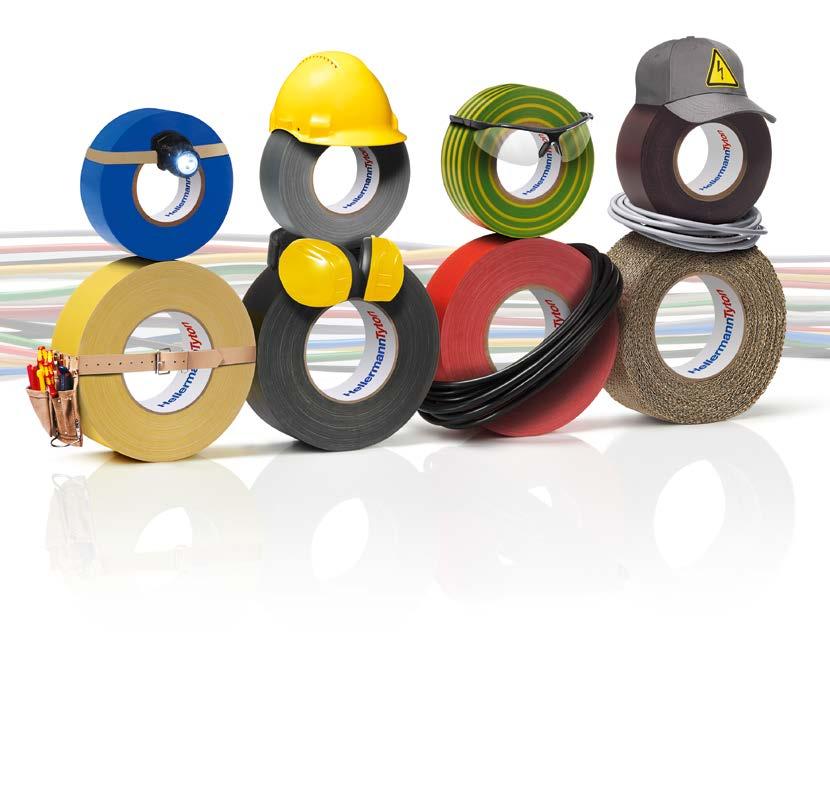

22 HelaTape Tejp-team Ett professionellt team av el- och teknisk tejp för buntning, isolering, fixering, försegling och märkning.

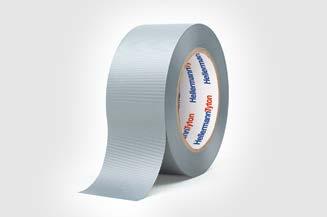

23 4.1 Elinstallation Eltejp Teknisk tejp - Buntningstejp HelaTape Allround 1500 Allround 1500 Elektrikerns silvertejp är gjord för att bunta, hålla, fixera mm. Den kan också användas som ett temporärt ytskydd på stål eller aluminium. Vinylfilm belagd med ett gummihäftämne Utmärkt prestanda och hållbarhet Enkel att riva av Ingen väv som absorberar vatten Används för tillfälliga buntningar reparationer, fixeringar HelaTape Allround Universal och mycket stark buntningstejp. Vidhäftning mot stål Polyvinylklorid (PVC) 1,5 N/10 mm Vidhäftningsförmåga till underlag 1,5 N/10 mm Elasticitet 150 % Brotthållfasthet 18 N/10 mm Tjockl Bredd Längd (L) Färg HTAPE-ALLROUND1500 0,15 51,0 46,0 m Grå (GY)

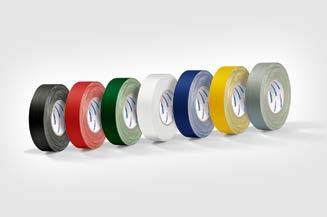

24 Elinstallation Eltejp 4.1 Teknisk tejp - Vävtejp HelaTape Tex Högkvalitativ vävtejp Mycket rivtålig i längsled Lätt att riva av Olika färger och matt yta för användning där reflexer måste undvikas Användbar i olika applikationer som byggnationer, fixering, märkning, tillfälliga reparationer etc. Tejpen kan tas bort utan att lämna limrester HelaTape Tex finns i flera olika storlekar och färger. Bomull (CO) Temp. område -30 C till +80 C Vidhäftningsförmåga till underlag 3 N/10 mm Elasticitet 10 % Brotthållfasthet 64 N/10 mm HTAPE-TEX-19x10 HTAPE-TEX-19x50 HTAPE-TEX-50x50 Tjockl Bredd Längd (L) Färg 0,31 19,0 10,0 m Blå (BU) ,31 19,0 10,0 m Grå (GY) ,31 19,0 10,0 m Grön (GN) ,31 19,0 10,0 m Gul (YE) ,31 19,0 10,0 m Röd (RD) ,31 19,0 10,0 m Svart (BK) ,31 19,0 10,0 m Vit (WH) ,31 19,0 50,0 m Blå (BU) ,31 19,0 50,0 m Grå (GY) ,31 19,0 50,0 m Grön (GN) ,31 19,0 50,0 m Gul (YE) ,31 19,0 50,0 m Röd (RD) ,31 19,0 50,0 m Svart (BK) ,31 19,0 50,0 m Vit (WH) ,31 50,0 50,0 m Blå (BU) ,31 50,0 50,0 m Grå (GY) ,31 50,0 50,0 m Grön (GN) ,31 50,0 50,0 m Gul (YE) ,31 50,0 50,0 m Röd (RD) ,31 50,0 50,0 m Svart (BK) ,31 50,0 50,0 m Vit (WH)

25 4.1 Elinstallation Eltejp Kablagetejp - Rivbar tygtejp HelaTape Protect 180 Kablagetejp - Stark högtemperaturtejp i tyg HelaTape Protect 250 HelaTape Protect 180 är en mycket flexibel och används för kablage. Högkvalitativ kablagetejp av Polyestertyg Gummibaserat häftämne ger en mycket bra motståndskraft mot värme Hög temperaturstabilitet från -40 C till +125 C Temperaturresistens testad enligt LV312 Mycket bra nötningsresistans Materialet är mycket flexibelt och rivbart för hand Ger en pålitlighet långsiktigt under svåra och extrema förhållanden Bra åldringsbeständighet HelaTape Protect 250 är utvecklad för kablage och har en mycket hög resistens mot höga temperaturer. Högtemperaturs kablagetejp i Polyestertyg Speciellt akrylatbaserat adhesiv ger mycket god värmeresistens Mycket hög temperaturtålighet från -40 C till +150 C Temperatur och fukt resistens testade enligt LV312 Mycket god resistens mot nötning Materialet är mycket flexibelt och enkelt att hantera Bra åldringsbeständighet Polyester (PET) Temp. område -40 C till +125 C Vidhäftning mot stål 3 N/10 mm Vidhäftningsförmåga till underlag 3 N/10 mm Elasticitet 15 % Brotthållfasthet 65 N/10 mm Polyester (PET) Temp. område -40 C till +150 C Vidhäftning mot stål 2,5 N/10 mm Vidhäftningsförmåga till underlag 2 N/10 mm Elasticitet 15 % Brotthållfasthet 180 N/10 mm HelaTape Protect 180 Tjockl Bredd Längd (L) Färg HTAPE-PROTECT180 0,18 19,0 25,0 m Svart (BK) HelaTape Protect 250 Tjockl Bredd Längd (L) Färg HTAPE-PROTECT250 0,25 19,0 25,0 m Svart (BK)

26 Elinstallation Eltejp 4.1 Kablagetejp - Mjuk och flexibel fleecetejp HelaTape Protect 300 Kablagetejp - Ljuddämpande tejp HelaTape Protect 1500 HelaTape Protect 300 ger en stor ljuddämpning. HelaTape Protect 1500 är mycket mjuk och ljuddämpande. Mjuk kablagetejp i Polyesterfleece Hög ljuddämpning och mycket hög nötningstålighet Syntetgummibaserat adhesiv ger en bra värmeresistens Hög temperaturstabilitet från -40 C till +105 C Materialet är mycket flexibelt och rivbart för hand Bra åldringsbeständighet Kablagetejp i högkvalitativ velour Hög ljuddämpning och mycket hög nötningstålighet Akrylatbaserat adhesiv ger en bra värmeresistens Hög temperaturstabilitet från -40 C till +130 C Materialet är mycket flexibelt och rivbart för hand Bra åldringsbeständighet Polyester (PET) Temp. område -40 C till +105 C Vidhäftning mot stål 2 N/10 mm Vidhäftningsförmåga till underlag 2 N/10 mm Elasticitet 10 % Brotthållfasthet 30 N/10 mm Polyamid (PA) Temp. område -40 C till +130 C Vidhäftning mot stål 2,5 N/10 mm Vidhäftningsförmåga till underlag 2 N/10 mm Elasticitet 50 % Brotthållfasthet 100 N/10 mm HelaTape Protect 300 Tjockl Bredd Längd (L) Färg HTAPE-PROTECT300 0,30 19,0 25,0 m Svart (BK) HelaTape Protect 1500 Tjockl Bredd Längd (L) Färg HTAPE-PROTECT1500 1,50 25,0 4,0 m Svart (BK)

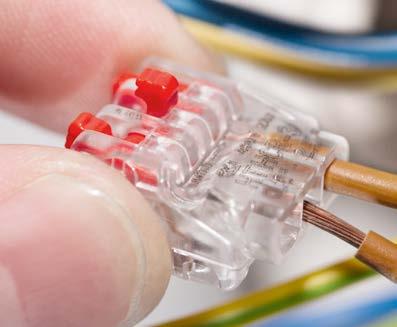

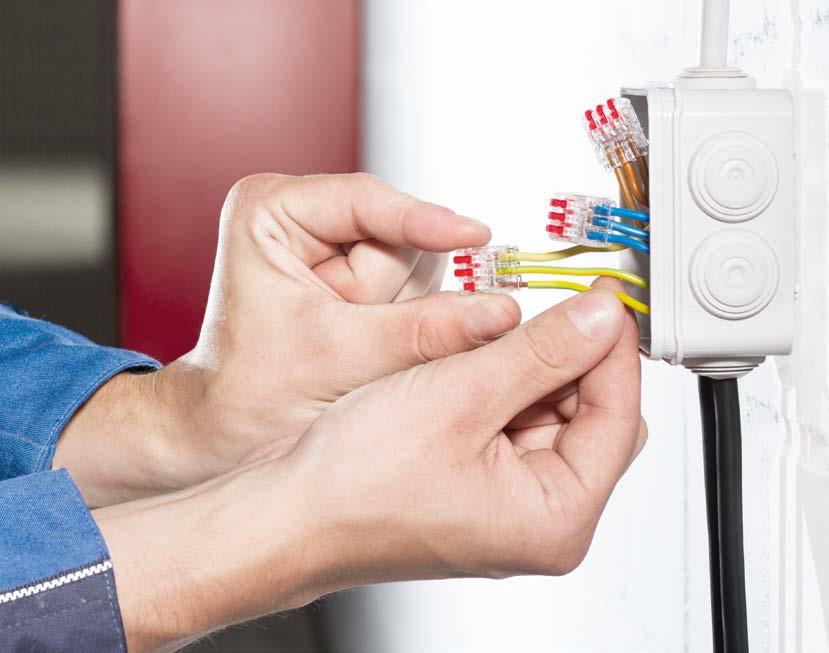

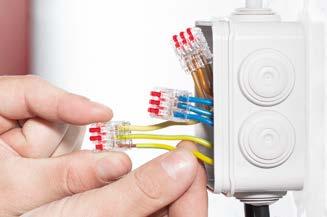

27 4.2 Elinstallation Toppklämmor Toppklämmor HelaCon Releasable öppningsbar toppklämma HelaCon toppklämmor används för snabb, enkel och tillförlitlig anslutning av kablar genom push-in-teknik utan verktyg. HelaCon underlättar anslutningen och höjer säkerheten både i infällt och utanpåliggande montage. Passar alla typer av ledare. HelaCon erbjuder den bästa lösningen där bekvämlighet och maximal säkerhet är ett krav. Öppningsbar toppklämma med push-in-teknik för enkel-, fåtrådig och mångtrådig ledare Enkelledare och fåtrådig 1,5 mm² kan anslutas utan att öppna klämman Klarar kablar 0,2-2,5 mm² Separat testhål undertill Fullt återanvändbar - Inget verktyg behövs Transparent hus för enkel kontroll av anslutningarna Till hemsidan! HelaCon öppningsbar toppklämma är enkel att öppna utan verktyg. Max strömstyrka Max spänning Polykarbonat (PC) 24 A 450 V Ledararea (VDE) i mm² 0,2 till 2,5 mm², alla typer av kablar Längd avisolering 10 mm Brännbarhetsklass UL94 V0 Temp. område -30 C till +85 C W L H HelaCon öppningsbar frontvy HelaCon öppningsbar sidovy Skiss Färg Bredd Höjd (H) Längd (L) Förp innehåll E-nr HCR-2 Transparent (CL) 11,9 11,7 21,1 100 st HCR-3 Transparent (CL) 16,1 11,7 21,1 75 st HCR-5 Transparent (CL) 24,5 11,7 21,1 50 st För produktspecifi ka godkännanden se tilläggsinformation längst bak i katalogen. 402 Mer information fi nns

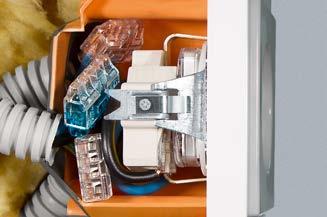

28 Elinstallation Toppklämmor 4.2 Toppklämmor - För enkel- och fåtrådig ledare HelaCon Plus Mini HelaCon toppklämmor används för snabb, enkel och tillförlitlig anslutning av kablar genom push-in-teknik utan verktyg. HelaCon Plus Mini har den senaste teknologin en dubbel låsfjäder som underlättar anslutningen och höjer säkerheten. Framtagen för både enkel- och fåtrådig ledare. För proffessionell anslutning och distribution av kabel i elektriska installationer 40 % mindre än tidigare generation Snabb, enkel och tillförlitlig toppklämma med push-in-teknik Transparent hus visar anslutningen tydligt Används i installationer upp till 450 Volt Underlättar för installatören i trånga utrymmen Dubbla fjädrar för enkel anslutning och högsta säkerhet Olika färger beroende på antal ingångar för enkel identifiering Flera kabelstorlekar går att använda samtidigt Låda Variobox med HCPM i samtliga storlekar (Totalt 350 st) nr: W L HelaCon Plus Mini passar perfekt i trånga dosor. Max strömstyrka Polykarbonat (PC) 24 A Max spänning 450 V Ledararea (VDE) i mm² 0,5 till 2,5 mm² för enkelledare / 1-2,5 mm² för fåtrådig ledare Längd avisolering 11 mm Brännbarhetsklass UL94 V0 Temp. område -30 C till +85 C H HelaCon Plus Mini framifrån HelaCon Plus Mini från sidan Till hemsidan! Skiss Antal ledare Färg Bredd Höjd (H) Längd (L) Förp innehåll E-nr HCPM-2 2 Gul (YE) 10,8 7,7 16,5 150 st HCPM-3 3 Orange (OG) 15,1 7,7 16,5 100 st HCPM-4 4 Transparent (CL) 19,4 7,7 16,5 100 st HCPM-5 5 Blå (BU) 23,7 7,7 16,5 75 st HCPM-6 6 Violett (VT) 28,0 7,7 16,5 50 st HCPM-8 8 Svart (BK) 36,6 7,7 16,5 50 st HCPM Variobox st För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 403

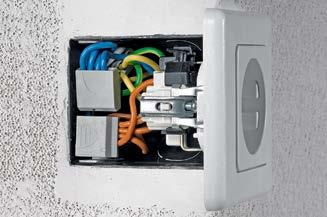

29 4.2 Elinstallation Toppklämmor Toppklämmor HelaCon Easy Genom sin kompakta storlek så passar de perfekt där det är ont om plats. De kan användas i alla typer av infällda eller väggmonterade kopplingsdosor. Snabb, enkel, tillförlitlig push-in toppklämma För anslutning av enkelledare i elinstallationer Används i installationer upp till 450 Volt Olika kabelstorlekar går att använda i olika anslutningar Passar kabelstorlek 1-2,5 mm² Mindre storlekar från 0,5-1,5 mm² möjlig med HECE 1,5 Den kompakta designen gör att HelaCon Easy passar perfekt i trånga dosor. Polyamid 6.6 (PA66) Ledararea (VDE) i mm² 0,5-1,5 mm² solid 1,0-2,5 mm² solid Max strömstyrka 17,5 A 24 A Till hemsidan! Max spänning Längd avisolering 450 V 11 mm L H Brännbarhetsklass Temp. område UL94 V2-30 C till 110 C (VDE), -30 C till +105 C (culus) HekaCon Easy från sidan HelaCon Easy framifrån Skiss Ledararea (VDE) i mm² Antal ledare Färg Bredd Höjd (H) Längd (L) Förp innehåll HECE-2 1,0-2,5 solid 2 Grå (GY) 10,5 9,5 19,5 100 st HECE-3 1,0-2,5 solid 3 Grå (GY) 13,5 9,5 19,7 100 st HECE-4 1,0-2,5 solid 4 Grå (GY) 17,2 9,5 19,7 100 st HECE-5 1,0-2,5 solid 5 Grå (GY) 21,1 9,5 19,7 100 st HECE-8 1,0-2,5 solid 8 Grå (GY) 17,8 14,5 17,8 50 st HECE-3x1.5 0,5-1,5 solid 3 Grå (GY) 11,4 8,8 18,5 100 st HECE-5x1.5 0,5-1,5 solid 5 Grå (GY) 17,2 8,8 18,5 100 st HECE-8x1.5 0,5-1,5 solid 8 Grå (GY) 26,0 8,8 18,5 75 st För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 404

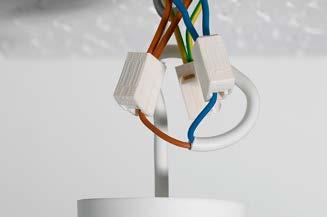

30 Elinstallation Toppklämmor 4.2 Toppklämmor HelaCon Lux En typisk applikation är belysningsinstallationer där en solid ledare från dolda kablar måste kopplas till en flexibel armaturledare. 2/1-varianten har möjlighet att vidarekoppla ledaren till nästa uttag/armatur. Ledaren på utgångs-/armatursidan förs enkelt in genom att trycka på låsmekanismen och kan när som helst tas bort på samma sätt. Armatursidan kan ta vilken typ av ledare som helst och gör att HelaCon Lux toppklämma också är användbar för andra typer av kablar tex i fjärrkontroller för t ex rullgardiner, fläktar och andra reglage. Lämplig att koppla samman entrådig kabel med flertrådig Kombinerar push-in kontakt med öppningsbar mekanism För fintrådig kabel i belysningsmiljö Tidsparande montage utan verktyg För kabeltyper EK, FK, och RK vid armatursidan mded mått 0,5-2,5mm² För kabeltyp EK 0,75-2,5mm² på installationssidan Användningsområde upp till 450 V / 24 A Tidsbesparande installation utan behov av verktyg med säker anslutning. Särskilt lämpad för applikationer i trånga utrymmen Snabb installation och frigöring av belysningsanordning med HelaCon Lux. Max strömstyrka Max spänning Polyamid 6.6 (PA66) 24 A 450 V Ledararea (VDE) i mm² 0,5 (0,75) - 2,5 mm² Brännbarhetsklass UL94 V2 Temp. område -5 C till +100 C L W HelaCon Lux sidovy H HelaCon Lux frontvy Till hemsidan! Skiss Antal ledare Färg Bredd Höjd (H) Längd (L) Förp innehåll E-nr HECL-1/1 2 Grå (GY) 8,1 15,8 20,8 100 st HECL-2/1 3 Vit (WH) 9,5 15,8 20,8 100 st För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 405

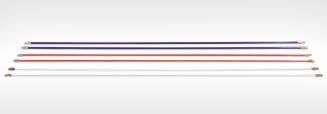

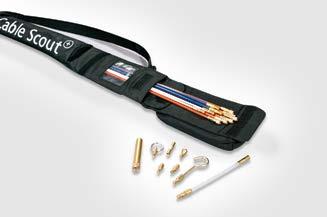

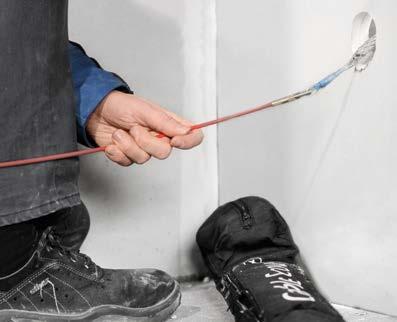

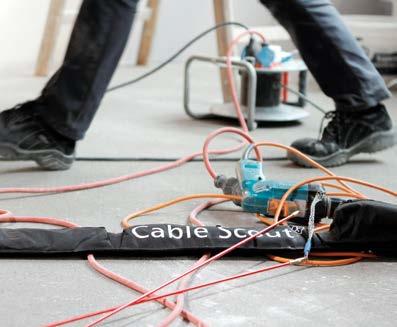

31 4.3 Elinstallation Kabelinstallationssystem Cable Scout+ Cable Scout + Stångset Cable Scout + är ett installationsverktyg som gör det lättare att installera och som sparar tid i de mest krävande situationer. Stängerna är av glasfiberarmerad plast och klarar att dra en kabel på upp till 200 kg. Det kompletta systemet innehåller stänger, ett urval av användbara tillbehör och en väska att förvara alla delar på ett ställe. Professionellt installationsverktyg Underlättar installationer i svåra och krävande applikationer Tillverkad av glasfiber Drar kabel med vikt upp till 80 kg Användaren kan dra kabel och lysa upp mörka områden mm Komplett system med stavar och väska Alla delar förvaras snyggt och prydligt med Cable Scout + Delux set. Applikationsfilm: Cable Scout + Bas-set. Miniset. CS-SB CS-SD CS-SH Beskrivning Bas-set: designad för enkel kabelinstallation DeLuxe-Set är det mest kompletta setet för de flesta installationer Mini-set gjord för att passa i en verktygslåda Med reservation för tekniska ändringar. Innehåll stänger/ set 10 stänger x 1 m (vit) 10,0 m 2 x 1 m (vit) 6 x 1 m (röd) 2 x 1 m (blå) 1 x 40 cm (vit) 2 x 40 cm (röd) 1 x 40 cm (blå) Total längd (m) Innehåll tillbehör/set E-nr 15 cm vit flexibel stång, adapter, krok, miniögla 15 cm vit flexibel stång, 10,0 m delad ring, adapter, kraftig krok, miniöga, rund kula, platt kula, lampa, magnet 40 cm vit flexibel stång, 1,6 m kupolförsedd kula, minikrok, miniöga Cable Scout + Stänger i par Översikt på stångurvalet. Innehåll stänger/set Flexibilitet stänger Inner Ø (ID) E-nr CS-P6 Ett par blå nylonstänger 6 x 1 m styv 6, CS-PN Ett par nylonstänger 5 x 1 m fullt böjlig 5, CS-P5 Ett par röda nylonstänger 5 x 1 m medel 5, CS-P4 Ett par vita nylonstänger 4 x 1 m böjlig 4, Översikt Cable Scout + marginaler böjradie. 406

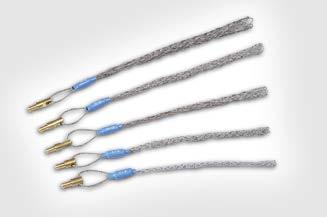

32 Elinstallation Kabelinstallationssystem 4.3 Cable Scout+ Cable Scout + tillbehör Till Cable Scout + finns en mängd användbara tillbehör. Dragstrumpor är gjorda för att greppa en kabel eller slang snabbt och säkert. Öppna strumpan genom att pressa ihop den och tryck den över kabeln. Den fäster på en gång mot kabeln. Tillbehörskit med många användbara verktyg Dragstrumpan ger ett fast grepp om kabeln Vispen glider enkelt över olika hinder LED-lampan lyser upp mörka utrymmen Stark magnet lyfter upp till 2,5 kg Dragstrumpor finns i 5 olika storlekar för att greppa olika dimensioner av kablar. Cable Scout + lampa - perfekt för att kunna se in i håligheter. Vispen gör att stängerna enkelt glider över hinder. Den starka magneten kan lyfta verktyg av metall upp till 2,5 kg. Skiss Beskrivning E-nr CS-SA Tillbehörssats med 15 cm lång flexibel stång, adapter, minikrok, stor krok, ögla, rund, ring, kula, flat kula, magnet och kedja CS-ACG1630 Dragstrumpa för diameter 1,6-3,0 cm CS-ACG0415 Dragstrumpa för kabeldiametrar från 0,4-1,5 cm CS-AWL CS-AW Visp underlättar kabeldragning över kanter och ojämna underlag CS-AB LED-lampa för att lysa upp mörka utrymmen CS-AMG2 Stark magnet för att lyfta tunga föremål som t ex verktyg upp till 2,5 kg Med reservation för tekniska ändringar. 407

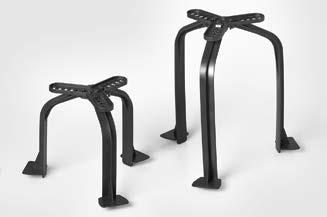

33 4.4 Elinstallation SpotClip Monteringstillbehör LED-spotlights SpotClip-I SpotClip-I är en unik produkt som har utvecklats för att montera LED-downlights i undertak eller i akustikskivor. SpotClip är gjord i glasfiberarmerad polyamid och erbjuder ett flertal fördelar samt kan även installeras i efterhand. Det ger en mängd möjligheter för applikationer i både gamla och nya byggnader. Den kan användas i hål mellan 62 till 90 mm i diameter. SpotClip-I ger ett säkert avstånd mellan spotlighten och ångspärr samt isolering. Det minskar risken för skador pga överhettning. Det innebär också en ökad livslängd för spotlighten. SpotClip-I ger säkerhet vid belysningsinstallationer. Applikationsfilm: SpotClip De 4 benen ger stabilitet och ett säkert grepp. H2 H Polyamid 6.6 glasfiberförstärkt (PA66GF15%) Temp. område -20 C till +120 C Brännbarhetsklass UL94 V0 material beräknad vid 1,5 mm tjocklek, Glödtrådstest 960 C FH SpotClip-I Hål Ø Hål Ø Höjd Höjd Förp (FH) min. (FH) max. (H) (H2) Färg innehåll SpotClip-I 62,0 90,0 82,0 70,0 Svart (BK) 10 st

34 Elinstallation SpotClip 4.4 Monteringstillbehör LED-spotlights SpotClip-I Montera LED-downlights i torra utrymmen Innovativ, takdistans med 4 ben Passar för både träpanel och gipsskivor Icke brännbar, glasfiberarmerad polyamid Kan installeras i efterhand i en befintlig konstruktion Användbara i både nya och gamla byggnader Passar i hål mellan 62 och 90 mm i diameter Max höjd på downlighten 70 mm Bildar ett utrymme mellan downlighten, plastfolien och isoleringen Minskar risken för överhettning och ger en ökad livslängd till LED's Testad enligt EN , EN och NF C En kabelhållare håller kabeln på plats. Hullingar motverkar att SpotClip snurrar eller faller under monteringen. Vingar säkerställer att SpotClip står säker mot underlagsskivan. 1. Använd det medlevererade verktyget för att installera SpotClip i hålet på enklast möjliga sätt. 2. Tryck in piggarna i gipsskivan för att förhindra vridning och ta bort verktyget. 3. Börja installationen av downlighten på ett säkert sätt. 409

35 4.4 Elinstallation SpotClip Monteringstillbehör LED-spotlights SpotClip-II SpotClip-II används vid installation av LED-spotlights i undertak. SpotClip skapar ett utrymme mellan armaturen och isoleringsmaterial för att minska risken för överhettning. Benen kan enkelt tas bort för att underlätt kabelsinstallation. SpotClip-II passar för installationer med LED spotlights. SpotClip-II ger pålitlighet och säkerhet vid belysningsinstallationer. Applikationsfilm: SpotClip-II SpotClip-II - 4 stödben + 4 flexibla mellanben. Applikation i glasull. H2 H Polyamid 6.6 glasfiberförstärkt (PA66GF15%) Temp. område -20 C till +120 C Brännbarhetsklass UL94 V0 material beräknad vid 1,5 mm tjocklek, Glödtrådstest 960 C FH SpotClip-II Hål Ø Hål Ø Höjd Höjd Förp (FH) min. (FH) max. (H) (H2) Färg innehåll SpotClip-II 62,0 90,0 107,0 95,0 Svart (BK) 10 st

36 Elinstallation SpotClip 4.4 Monteringstillbehör LED-spotlights SpotClip-II För installation av infällda LED spotlights i undertak Installeras enkelt i undertaket för att spara tid Piggar på benen gör att SpotClip-II greppar i gipsskivan Passar i hål på mm i diameter Bränbarhesklass UL94-V0 Skapar distans till spotlighten och isolering Minskar risken för överhettning Förlänger livslängden på ljuskällan Testad enligt EN , EN och NF C SpotClip-l 70 mm och SpotClip-ll 95 mm. Optimering av 4 stödben. 1. Använd det medlevererade verktyget att installera SpotClip-II i hålet så enkelt som möjligt. 2. Tryck in piggarna i gipsskivan för att förhindra vridning och ta bort verktyget. 3. Börja installationen av Downlighten på ett säkert sätt. 411

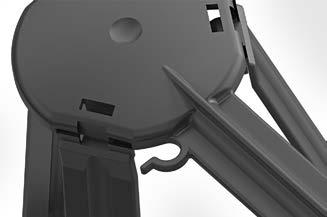

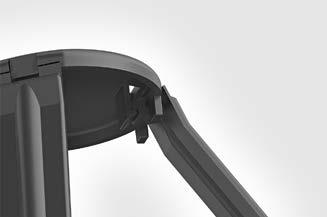

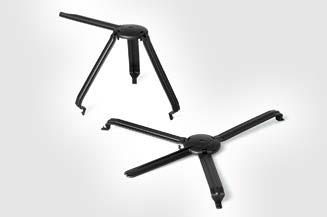

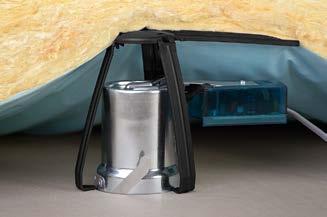

37 4.4 Elinstallation SpotClip Monteringstillbehör LED-spotlights SpotClip-lll Vidareutvecklingen av SpotClip-II tillåter användning av existerande kraftmatning. I de fall där spot'en saknar extern nätdel kan detta extra ben lätt avlägsnas. Det hjälper till att undvika kontakt mellan isoleringen och nätdeln. SpotClip-III passar i alla standardapplikationer med isoleringsmaterial. Den levereras med platta flexibla ben. Höjden av på SpotClipen beror på diametern på håldiametern. SpotClip-III passar för LED-downlights med en fixeringshål på mm. Max höjd på produkten är 130 mm. SpotClip-lll downlight med extern strömkälla. L H2 H SpotClip-lll distanshållare. Polyamid 6.6 värmetålig (PA66HS) Temp. område -40 C till +105 C Brännbarhetsklass UL94 V2, Självslocknande, Glödtrådstest 960 C FH SpotClip-III Hål Ø Hål Ø Höjd Höjd Längd Förp (FH) min. (FH) max. (H) (H2) (L) Färg innehåll SpotClip-III 62,0 120,0 130,0 115,0 160,0 Svart (BK) 5 st * För håldiameter 65 mm. 412

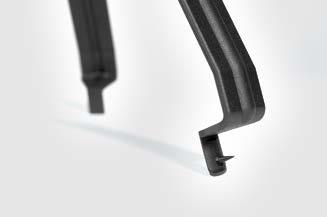

38 Elinstallation SpotClip 4.4 Monteringstillbehör LED-spotlights SpotClip-lll Ett monteringstillbehör för externa nätenheter ger ett större utrymme för downlightsinstallationen Säkerställer ett utrymme mellan downlight, plastfolie och isoleringsmaterial Flexibel installation även i efterhand Förebygger överhettning Tillverkad i flamhämmande material UL94 V2 Förlänger livslängden på ljuskällorna Snabbar och enklare byte av ljuskälla Testad enligt EN , EN och NF C Kabelhållare i toppen. "Klicka" fast med ett de 3 flexibla benen. Ny design ger stabilitet. 1. För in skyddskåpan genom fästhålet. 2. Tryck fast piggarna i gipsskivan för säker stabilitet. 3. Installera din Led-spot. 4. Anslut och fixera kabeln i kabelhållaren. 413

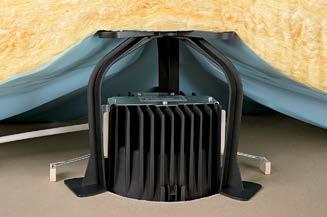

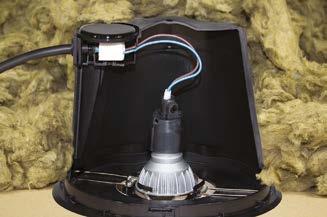

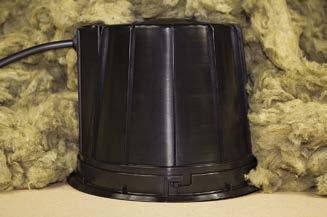

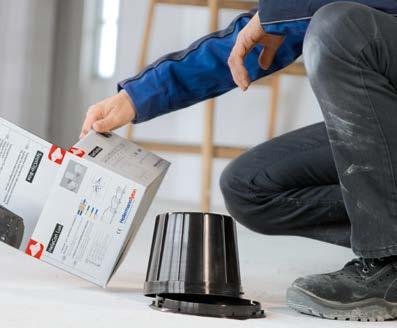

39 4.4 Elinstallation SpotClip Downlight skydd - för bostäder SpotClip-Box SpotClip Box är designad för passiva hus. Denna box förhindrar kontakt med isoleringsmaterialet och spotlighten. SpotClip-Box. H H2 Insidan på SpotClip-Box. FH Polyamid 6.6 värmetålig (PA66HS) Temp. område -40 C till +105 C Brännbarhetsklass UL94 V2, Självslocknande, Glödtrådstest 960 C OD SpotClip-Box Hål Ø Höjd Höjd Ytter Förp (FH) max. (H) (H2) Ø (OD) Färg innehåll SpotClip-Box 75,0 140,0 130,0 184 Svart (BK) 1 st

40 Elinstallation SpotClip 4.4 Downlight skydd - för bostäder SpotClip-Box Passar för alla typer av undertak och olika typer av isolering Säkerställer distans mellan downlight, fuktspärr och isolering Kompletterande taggar i botten av produkten hindrar att den rör sig under installation Anslutning utan användande av skruvar, med HealCon Lux toppklämmor inkluderade Förebygger överhettning Ökar livslängden på ljuskällorna Snabb och enkel installation med bayonetfattning Kan också användas till att installera downlights och högtalare i betongvalv Testa enligt EN , EN och NF C SpotClip-Box komplett kit. Anslut med tex HelaCon Lux toppklämmor. Försegla SpotClip-Box med hjälp av lock och genomföring. 1. Montera bottenplattan över det borrade fästhålet och installera skyddskåpan. 2. Anslut matningen till lampsockeln med medföljande HelaCon Lux och lås med bajonettfattningen. 3. Anslut ljuskällan till sockeln och fäst i korrekt position. 4. Isoleringen kan nu appliceras. 415

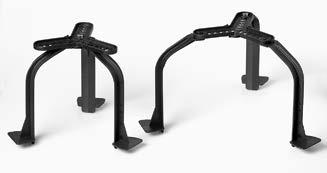

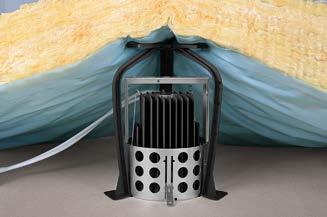

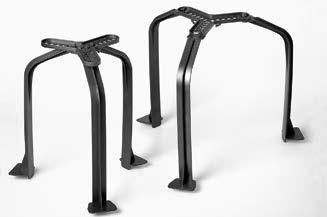

41 4.4 Elinstallation SpotClip Monteringstillbehör LED-spotlights SpotClip-Kit SpotClip-Kit har utvecklats för i första hand industriella och kontorsbyggnader för downlights med större dimensioner. Kitet innehåller 3 ben och en monteringsplatta. Benen finns i två olika längder (150 och 240 mm). SpotClip-Kit har sex valbara fixeringspositioner i monteringsplattan. SpotClip-Kit 150 passar för downlights med en diameter mellan 100 mm och 270 mm och med en max höjd på 140 mm. SpotClip-Kit 240 passar för downlights med en diameter mellan 170 mm och 310 mm och med en max höjd på 230 mm. SpotClip-Kit kan kombineras med SpotClip-Plate. SpotClip-Kit 150 används i undertak. Polyamid 6.6 värmetålig (PA66HS) Temp. område -40 C till +105 C Brännbarhetsklass UL94 V2, Självslocknande, Glödtrådstest 960 C L SpotClip-Kit 240 med överliggande isoleringsmaterial. SpotClip-Kit monteringsplatta H2 H H2 H SpotClip-Kit finns i två storlekar. SpotClip-Kit 150 ben SpotClip-Kit 240 ben Hål Ø (FH) min. Hål Ø (FH) max. Höjd (H) Höjd (H2) Längd (L) Färg Förp innehåll SpotClip-Kit ,0 270,0 157,0 140,0 120,0 Svart (BK) 1 st SpotClip-Kit ,0 310,0 247,0 230,0 120,0 Svart (BK) 1 st

42 Elinstallation SpotClip 4.4 Monteringstillbehör LED-spotlights SpotClip-Kit Installeras uppifrån eller nerifrån i alla typer av undertak Säkerställer ett utrymme mellan downlight, plastfolie och isoleringsmaterial Flexibel installation även i efterhand Förebygger överhettning Förlänger livslängden på ljuskällorna Snabbare och enklare byte av ljuskälla Testad enligt EN , EN och NF C SpotClip 150 används för håldiametrar från 100 mm till 270 mm. SpotClip-Kit 150 Spår Monteringshål Ø min. Ø max Alla mått i mm med reservation för tekniska ändringar. SpotClip-Kit 240 SpotClip 240 används för håldiametrar från 170 mm till 310 mm. Spår Alla mått i mm med reservation för tekniska ändringar. Monteringshål Ø min. Ø max. Benens läge justeras enkelt. En robust design med piggar ger ett stabilt montage. SpotClip-Kit 150 levereras i delar. SpotClip-Kit 240 levereras i delar. 1. Tryck ihop benen och för SpotClip- Kit genom fixeringshålet. 2. Pressa in piggarna i skivan för stabilt montage. 3. Montera Led-downlight enligt tillverkarens instruktion. 4. Fixera strömkabeln. 417

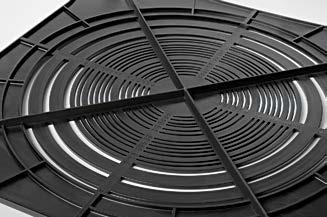

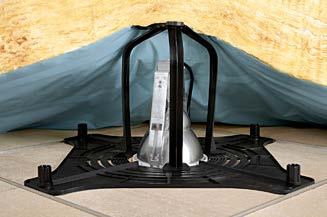

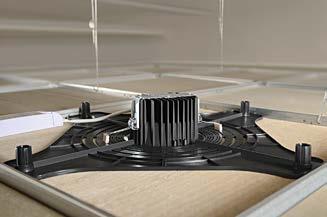

43 4.4 Elinstallation SpotClip Monteringstillbehör LED-spotlights SpotClip-Plate SpotClip-Plate är utvecklad för installation av spotlights i undertak som förstärkning av undertaksplattorna vid tunga downlights. Storleken är 592x592 mm vilket gör att dom är anpassade till standard undertaksmått på 600 mm. Det förpräglade mönstret passar till de flesta vanligt förekommande storlekarna på downlights från 75 till 314 mm. SpotClip-Plate har utvecklats för montage av tunga downlight i undertak. W L FH min. FH max. SpotClip-Plate passar utmärkt till alla typer av plattor, 600 mm. Polyamid 6.6 värmetålig (PA66HS) Temp. område -40 C till +105 C Brännbarhetsklass UL94 V2, Självslocknande, Glödtrådstest 960 C SpotClip-Plate Hål Ø Hål Ø Längd Bredd Förp (FH) min. (FH) max. (L) Färg innehåll SpotClip-Plate ,0 314,0 592,0 592,0 Svart (BK) 10 st

44 Elinstallation SpotClip 4.4 Monteringstillbehör LED-spotlights SpotClip-Plate SpotClip-Plate fördelar vikten av downlighten jämnt över hela ytan på undertaksplattan Flexibel installation under eller efter byggnation, användbar för både existerande och nya byggnader Förblir stabil även i högre temperaturer Flamhämmande material enligt UL94-V2 Ökar livslängden och pålitligheten hos ljuskällorna Snabbare och enklare byte av ljuskälla Testad enligt EN , EN och NF C SpotClip-Plate är förberedd för olika storlekar. Välj önskad diameter och skär med en handsåg. Använd SpotClip-Plate som en mall för att skära hål i takplattan. 1. Montera SpotClip-Plate. 2. Skär i takplattan. 3. För downlight genom hålet. 4. Installera downlight. 419

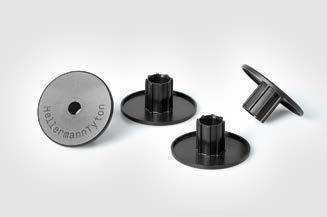

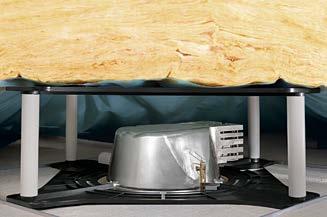

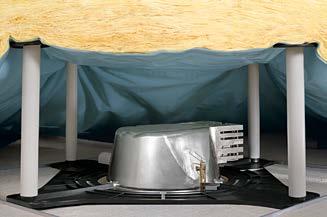

45 4.4 Elinstallation SpotClip SpotClip-Plate - Mer tillbehör SpotClip-Cap SpotClip-Plate kan användas för att säkerställa distans mellan downlight och isolering. Vi erbjuder tre olika lösningar för att undvika skador på isoleringen orsakade av överhettning av ljuskällan. 1. Placera två SpotClip-Plates på varandra och använd SpotClip-Tubes mellan dessa för att få önskad distans. 2. Använd SpotClip-Caps och SpotClip-Tubes för att få tillräckligt avstånd mellan plattan och isoleringen. 3. Kombinera SpotClip-Kit och SpotClip-Plate för en snabb lösning. Olika lösningar för att säkerställa ett avstånd mellan downlight, fuktspärr och isolering SpotClip-Plate kan kombineras med SpotClip-Kit, SpotClip-Caps eller placeras på ovanpå av varandra med standard SpotClip-Tubes för att erhålla önskad distans Minskar risken för överhettning Ökar livslängden hos ljuskällorna Snabbare och enklare installation och utbyte av kjuskällan SpotClip-Plate - lösning "platta mot platta". SpotClip-Plate i kombination med SpotClip-Caps och SpotClip-Tubes. SpotClip-Plate i kombination med SpotClip-Tube och SpotClip-Caps SpotClip-Plate kombinerad med SpotClip-Kit. 420

46 Elinstallation SpotClip 4.4 SpotClip-Plate - Mer tillbehör SpotClip-Cap D max. D min. OD SpotClip-Caps erbjuds i en förpackning med 4 st. Polyamid 6.6 värmetålig (PA66HS) Temp. område -40 C till +105 C Brännbarhetsklass UL94 V2, Självslocknande, Glödtrådstest 960 C SpotClip-Cap Ytter Ø Ø D Förp Ø (OD) D min. max Färg innehåll SpotClip-Caps 16/25 60,0 16,0 22,0 Svart (BK) 4 st SpotClip-rör SpotClip-Cap passar med 25 mm SpotClip-Tube. L Flexibel polyvinylklorid (PVC) Temp. område -5 C till +60 C D SpotClip-rör Längd Ø D Förp (L) max Färg innehåll SpotClip-Tubes 200,0 25,0 Grå (GY) 4 st
