1 Robert Bosch AB Power Tools Isafjordsgatan Kista Sverige 1619GB5S26 SV Tryck i Förbundsrepubliken Tyskland Med reservation för tekniska ändringar. Vi frånsäger oss allt ansvar för eventuella tryckfel. Mer information Produkt-höjdpunkter, tekniska informationer, tips och knep för användningen av Boschs gör det själv-apparater. Alltid rätt maskin för alla stora projekt Make it your home. Gör ditt hus till ett hem med hjälp av de stationära maskinerna från Bosch. Hitta passande produkt för just ditt projekt enkelt och snabbt. Information om produkterna och deras användningsområden.

2 Att inreda hemmets fyra väggar är mycket mer än ett projekt för alla gör det självare. För dem är det en passionerad process med vilken de med sina egna händer skapar ett helt individuellt hem. I början är alltid en uppgift eller en utmaning, som det gäller att lösa eller mästra med mycket engagemang. Där det arbetas med mycket hjärta där blir också resultatet perfekt i slutänden det egna hemmet där man trivs.

3 Alltid rätt maskin Spelar ingen roll om det gäller bordssåg eller kapoch geringssåg och sågstation med Bosch sågar du alltid lika bra. Det kan t ex vara parkett, golvlister, laminat, trall, tavelramar eller precisionskapning av träskivor. Även geringssågning klarar du i en handvändning med de stationära sågarna. Och ska du skära kakel eller stengods, så tar du till kakelskärare kombinerad med sågstation. För alla borrjobb är en stående borrmaskin den perfekta lösningen. Allt för att du ska få klart mästerverken tidigare. Du känner igen alla stationära maskiner för gör-det-självare från Bosch på denna kvalitetsmärkning. Varje användning är speciell Så löser du dina uppgifter Med Bosch stationära maskiner klarar du även större eller mer omfångsrika uppgifter utan problem. Vid raka snitt eller vinkelsnitt är de Kap- och geringssågar Bordscirkelsåg Bordscirkelsåg med dragfunktion stationära maskinerna från Bosch lika perfekta som för borrning och kapning av kakel. Här hittar du den perfekta maskinen för varje användning. Stationär borrmaskin Kakelskärare Tillbehör för bekvämt arbete Användning Produktinformation

4 Kap- och geringssåg PCM 8: Perfekt för exakt sågning av kompakta arbetsstycken Kap- och geringssågar PCM 8 är rätt val om du ska såga små, smala och långa arbetsstycken. Bearbetar såväl reglar, golvlist som profillist till tavelramar på alla sidor och i alla vinklar. Tekniska data PCM 8 Märkeffekt 1200 W Varvtal obelastad 4800 v/min Sågklings-Ø 216 mm Sågdjup vid 0 / mm vid 45 / mm Geringsvinkel horisontellt 48 till + 48 vertikalt 0 till 45 Vikt 7,9 kg Vinkelinställning 0 /0 Höjd: 60 mm Bredd: 120 mm Vinkelinställning 0 /45 Höjd: 37 mm Bredd: 120 mm Vinkelinställning 45 /0 Höjd: 60 mm Bredd: 85 mm Vinkelinställning 45 /45 Höjd: 37 mm Bredd: 85 mm Snedkapningsvinkeln går att ställa in mellan 0 och 45, vilket ger smidig och bekväm snedsågning. PCM 8 kan geringssåga från 48 till Kap- och geringssåg Laserstrålen är en perfekt rikthjälp för noggrann sågning. Dammsugaranslutningen ger ren arbetsplats. Kompakt och lätt för bekväm transport till byggarbetsplatsen Lasern projicerar en såglinje på arbetsytan, så att du kan precisionssåga Klämma för fixering av arbetsstycket vid precisionskapning Exakta skalor ger stor noggrannhet i arbetet Robust kvalitetsutförande ger lång livslängd Dammsugaranslutningen ger renare arbetsplats och fri sikt över såglinjen

5 Kap- och geringssåg med utdragsfunktion PCM 8 S: Kompakt och med hög precision för bearbetning av breda och långa arbetsstycken Kap- och geringssågarna med dragfunktion PCM 8 S är rätt val för sågning av långa och breda arbetsstycken. Tack vare integrerad utdragningsfunktion och flexibla sidoförlängningar är den perfekt för bearbetning av laminat, parkettlister och trätrallar. Tekniska data PCM 8 S Märkeffekt 1200 W Varvtal obelastad 4800 v/min Sågklings-Ø 216 mm Sågdjup vid 0 / mm vid 45 / mm Geringsvinkel horisontellt 48 till + 48 vertikalt 0 till 45 Vikt 11,4 kg Vinkelinställning 0 /0 Höjd: 65 mm Bredd: 220 mm Vinkelinställning 0 /45 Höjd: 40 mm Bredd: 220 mm Vinkelinställning 45 /0 Höjd: 65 mm Bredd: 155 mm Vinkelinställning 45 /45 Höjd: 40 mm Bredd: 155 mm Med den integrerade utdragsfunktionen kan även breda arbetsstycken sågas precist. De flexibla sidoförlängningarna ger jämnt underlag vid sågning av längre arbetsstycken. Kap- och geringssåg med utdragsfunktion Praktiskt bärhandtag för bekväm transport till arbetsplatsen. Den omkopplingsbara lasern kan, beroende på arbetssitutionen visas till höger eller vänster om sågbladet och projicerar en exakt såglinje på arbetsstycket. Kompakt konstruktion, låg vikt och praktiskt bärhandtag för enkel transport till arbetsplatsen Integrerad dragmekanism ger precisa snitt på upp till 40 mm i höjd och 220 mm i bredd Högsta precision tack vare den kraftiga motorn på Watt, laser och högkvalitativt sågblad Flexibla sidoförlängningar för bekväm sågning av längre arbetsstycken Robust, högkvalitativt utförande med aluminiumkonstruktion för lång livslängd Arbetsklämma för säker fixering av arbetsstycket

6 Bordssågen PTS 10: Kraftig och exakt Bordssågen PTS 10 är perfekt för att precisionssåga stora arbetsstycken som skivor och brädor. Och det gäller i alla vinklar. Tekniska data PTS 10 Märkeffekt 1400 W Varvtal obelastad 5000 v/min Sågklings-Ø 254 mm Sågdjup vid 0 /0 75 mm vid 45 /0 63 mm Geringsvinkel horisontellt 60 till + 60 vertikalt 0 till 45 Vikt 26 kg Vinkelinställning 0 /0 Max. kaphöjd 75 mm Vinkelinställning 0 /45 Max. kaphöjd 63 mm Snedsågning från 60 till + 60 Den inbyggda skjutsliden ger smidigare bearbetning av trämaterialskivor och matning av arbetstycken samt större noggrannhet. Bordsförlängningen gör att du kan precisionssåga långa arbetsstycken. Bordscirkelsåg Tack vare bordsförlängningen i sidled kan du även precisionssåga breda brädor och plank. Dammsugaranslutningen ger ren arbetsplats. Skjutsliden ger smidig och noggrann matning av arbetsstycket Självinställande parallellanslag med lägesavläsning ger noggranna slutresultat Robust kvalitetsutförande ger garanterat lång livslängd Exakta skalor ger stor noggrannhet i arbetet Dammsugaranslutningen ger renare arbetsplats och fri sikt över såglinjen Mjukstarten ger mjuk start av motorn

7 Den försänkta dragsågen PPS 7 S från Bosch: 2-i-1-sågverket för hemmabruk Den ena gången långa, raka kapningar genom stora plattor vid utbyggnad av taket, nästa gång upprepade, snabba kapningar i panelen vid parkettläggning. Och allt detta med en maskin? Det är väl ändå omöjligt? Med Boschs nya försänkta dragsåg PPS 7 S är det inga problem. Den kombinerar fördelarna från två funktioner i en maskin. Tekniska data PPS 7 S Märkeffekt 1400 W Varvtal obelastad 4800 v/min Sågklings-Ø 190 mm Geringsvinkel horisontellt 90 till + 90 vertikalt 1,5 till + 46,5 Utdragsfunktion max. 212 mm Vikt 23,2 kg Vinkelinställning 0 /0 Max. kaphöjd 62 mm Vinkelinställning 0 /45 Max. kaphöjd 36 mm Snedsågning från 90 till i-1-funktionen möjliggör högprecis längs-, tvärs- och geringssågning. Tack vare integrerad laserfunktion utför du exakt sågning med PPS 7 S utan problem. Bordscirkelsåg med dragfunktion Mycket flexibelt och exakt universalanslag på + 90 till 90. Flexibel bordsutvidgningsställning för bekväm och precis sågning av långa och breda arbetsstycken. 2-i-1-funktionen möjliggör högprecis längs-, tvärs- och geringssågning. Perfekt för tillsågning av plattor som bordssåg och för seriekapning av paneler som kapsåg Tack vare integrerad laserfunktion utför du exakt sågning med PPS 7 S utan problem Flexibel och med precision: Universalanslag för exakt vinkelinställning på + 90 till 90, monteringsbar på alla sidor Flexibel bordsutvidgningsställning för bekväm och precis sågning av långa och breda arbetsstycken

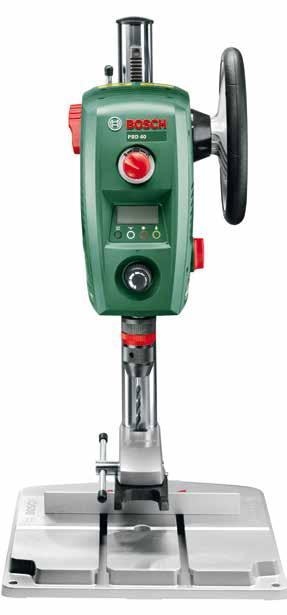

8 Den nya stationära borrmaskinen PBD 40: Bör inte saknas i en komplett verkstad Med vanliga borrmaskiner stöter man lätt på gränser vid borrning i hårda material som t. ex. metall eller vid bearbetning av små arbetsstycken som inte kan fixeras ordentligt. För det mesta saknas precision och motsvarande kraft. Det gäller inte för den kraftfulla och stationära borrmaskinen PBD 40. Som stationär maskin är den alltid redo och med sina många intelligenta detaljlösningar en oumbärlig del av en komplett verkstad för den drivne gör-det-självaren. Tekniska data PBD 40 Effekt 710 W Varvtal obelastad 1:a växeln v/min 2:a växeln v/min Spännområde chuck 1,5 13 mm Borr-Ø i stål 13 mm Borr-Ø i trä 40 mm Maskinvikt 11,2 kg Den millimeterprecisa visningen i den innovativa digitaldisplayen möjliggör precis inställning av radborrning, t. ex. för träkonstruktioner. Den elektroniska visningen i digitaldisplayen ger en exakt och behovsanpassad varvtalsinställning. Och Bosch Constant Electronic ger ett stadigt varvtal. Alltid rätt kraft och varvtal via vridreglage: mycket kraft i första växeln och högt varvtal i andra växeln beroende på användning. Stationär borrmaskin Nytt, komplett brytarkoncept för användning av kontrollfunktion, start och snabbstopp i en enda enhet.

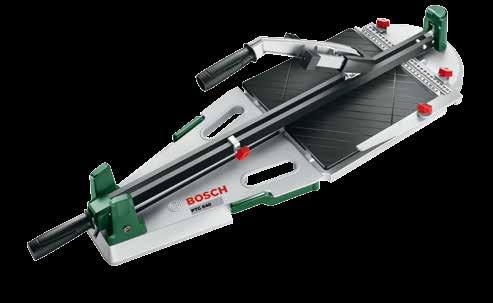

9 Kakelskärare PTC 470 och PTC 640: Ritsa och bryta kakel med precision i bara ett arbetssteg Med sitt titanytbehandlade skärhjul ger kakelskärarna PTC 470 och PTC 640 snitt med hög precision samtidigt som livslängden är lång. Ritsningen och brytningen görs i bara ett arbetssteg. Det är inte bara praktiskt utan även snabbare. Tekniska data PTS 470 PTS 640 Vikt 7,4 kg 9,1 kg Max. kakellängd vid vinkeln mm 640 mm Max. kakelstorlek vid vinkeln mm mm Max. kakeltjocklek 12 mm 12 mm Geringsvinkel, horisontell Supportbreddning Rörligt anslag Integrerad brytfunktion Ritsning och brytning av kaklet i bara ett arbetssteg Linjal och parallelloch vinkelanslag För exakta inställningar och snitt med precison Aluminiumgrundplatta En solid bas för en lång livslängd Fjädrad supportyta Supportbreddning För bearbetning av större kakelplattor För en säker och skonsam positionering av kaklet Kakelskärare Robust stålskena med klämfunktion Exakt styrning utan att kakelplattan glider vrid ritsning och brytning Högklassigt skärhjul Titanytbehandlat och därmed mycket lång livslängd Praktiska handtag För en enkel transport Anslag för seriesnitt För att upprepa samma snittlängd

10 Kakelskärare PTC 470 och PTC 640 Hög precision även vid skärning av smala kakelremsor. Problemfri ritsning och brytning av kaklet i bara ett arbetssteg. Stabilt 45 -vinkelanslag för diagonalsnitt med precision. Högklassigt skärhjul: titanytbehandlat och därmed mycket lång livslängd. Med supportbreddningen hos PTC 640 kan även stora kakelplattor skäras bekvämt. Tack vare det rörliga anslaget kan seriesnitt göras mycket snabbt och enkelt med PTC 640. De innovativa kakelskärarna PTC 470 och PTC 640 möjliggör en exakt ritsning och brytning av kakelplattan i bara ett arbetssteg. Fördelarna: resultat med precision, tydligt definierade brytkanter, inget onödigt slöseri med kakel. Och allt detta med en mycket bekväm hantering. Kakelskärare PTC 1: Idealisk för frihandssnitt och styrda snitt Kakelskärare Kakelskäraren PTC 1 är den idealiska kompletteringen för sågstation PLS 300. Keramiska vägg- och golvkakelplattor utan mycket ytstruktur och tjocklekar på upp till tio millimeter riktas in precist med PLS 300 och sedan tillsågade exakt med PTC 1. Det vassa hårdmetallritshjulet ger ren och snygg ritsning och exakta brottkanter. PTC 1 kan också användas utan PLS 300 för frihandssnitt.

11 Tillbehör: För bekvämt arbete Stativet PTA 2400 PTA 2400 är en perfekt komplettering till alla kap- och geringssågar från Bosch. Snabb och smidig att montera, klarar belastningen även av stora arbetsstycken perfekt tillbehör till PCM 8, PCM 8 S och PCM 40 S. Rullstöd PTA 1000 Din allroundassistent som hjälper dig att såga stora arbetsstycken. Ger paneler, stora träskivor och brädor stöd, riktning och anslag lika smidigt som det är att transportera den ca 6 kg lätta PTA Stativet PTA 2000 Med det mobila stativet PTA 2000 transporterar och lagrar du dina bordscirkelsågar PTS 10 resp. bordcirkelsåg med dragfunktion PPS 7 S ännu mer flexibelt, bekvämt och säkert. Arbetsbordet PWB 600 Arbetsbordet PWB 600 underlättar för gör-det-självare underlättar, oavsett var du befinner dig. Med innovativ vikmekanism för sekundsnabb montering och ihopfällning, enkel transport och platsbesparande förvaring. Sågstation PLS 300 Trä, laminat, plast eller aluminium sågstationen från Bosch sågar till alla material som sticksågen klarar. Och du kan såga rakt, geringssåga och snedsåga från 45 till Fungerar endast i anslutning till Bosch sticksågar PST Tillbehör Kakelskärare PTS 1 Kakelskäraren PTC 1 är idealisk för frihandssnitt och styrda snitt. Den fungerar antingen själv eller som komplettering till sågstationen PLS 300.

12 Passande produkt för din användning: Det är skillnad på kapning och kapning Vid sökandet efter rätt produkt för varje användning finns det en hel rad kriterier som ska beaktas och som kan påverka hur perfekt framtida projekt kommer att kunna utföras. Här följer några allmänna tips för att produkten ska passa dina individuella krav: Verktygsstorlek En av de första kriterierna gäller verktygets storlek, eftersom materialtvärsnittet har betydande påverkan på kapningskapaciteten och därmed val av rätt maskin. Vid stora arbetsstycken, som t.ex. träplattor, är bordssågar att föredra, medan kap- och geringssågar ger upprepningsbara, snabba kapningar i smalare arbetsstycken. Med utdragsfunktionen utvidgas kapaciteten vilket gör användningsområdet mer flexibelt. Kapningstyp Nästa kriterium gäller kapningens typ, alltså vad som ska utföras: Tvärsgående kapning, längsgående kapning, geringssågning, vinkelkapning eller en kombination. För längsgående kapningar är bordssågar särskilt lämpliga, vid tvärsgående kapningar är kap- och geringssågar med eller utan utdragsfunktion att föredra. En plattformskapsåg möjliggör båda kapningar perfekt. Utförande av geringssågning är möjligt med alla stationära sågar från Bosch för gör-det-självare. Användningsområde Beroende på huvudsaklig användning ska valet göras mellan en helt stationär maskin, som t.ex. en bänkcirkelsåg eller en plattformskapsåg, eller en maskin som är lättare att transportera som en kap- och geringssåg med utdragsfunktion. Alltid rätt såg: Dragkättingsåg För upprepade, snabba och precisa kapningar är en kap- och geringssåg lämplig med eller utan utdragsfunktion, eftersom sågbladet här kan flyttas i det fixerade arbetsstycket. Förutom precision ökar också säkerheten för användaren. Vid en bordssåg flyttas arbetsstycket däremot in i sågbladet. Detta har bland annat den fördelen att längsgående kapningar är möjliga i stora arbetsstycken, eftersom det inte finns någon begränsning av kapningsbredden. Dessutom ger det stora sågbordet en bekväm hantering av större arbetsstycken. Bordscirkelsåg Urvalskriterier En plattformskapsåg förenar båda fördelar i en maskin. Den är en bänksåg och en dragkättingsåg i ett och är därmed lämplig för både längsgående kapningar och upprepade tvärsgående kapningar med hög precision.

13 Kapningstyp: Alltid rätt kapning beroende på projekt Beroende på projekt behövs olika kapningstyper: rak kapning, gerings- eller vinkelkapningar, längseller tvärsgående kapningar. Oavsett om du vill kapa parkettgolv, golvlister, laminat, trätrallar tavelramar eller stora träplattor. Med rätt gradinställning och en precis kapning utför du enkla och svåra projekt lika bra. Längsgående kapningar Stora plattor i mjukt eller hårt trä kan flyttas in i det stående bladet, t. ex. en bordscirkelsåg. Det möjliggör långa raka snitt i stora arbetsstycken. Tvärsgående kapningar Arbetsstycket fixeras till anslag, t. ex. en kapsåg, och sågbladet rör sig i arbetsstycket. På det sättet kan snabba upprepade kapningar utföras. Rak kapning För förlängning av takplattor, laminat, parkett, kantlister eller trätrallar. Horisontell geringssågning För att förbinda två arbetsstycken i vinkel ska de ytor som ska förbindas sågas snett (för det mesta 45 ), som t. ex. vid golvlister eller tavelramar. Vertikal geringssågning Kapning i de mest skilda vinklar används framför allt i formbyggnad och används t. ex. vid väggklädnader eller vinklade förbindelser av alla typer. Kombinationskapning Denna kombination av vinkelkapning och geringssågning används framför allt i komplicerade konstruktioner som takkupor eller byggnadstak. Kapningstyper

14 Översikt: Vilken produkt ägnar sig för vilket projekt I uppställningen finns tre grundläggande olika användningsområden. Från långa, smala arbetsstycken, som t. ex. golvlist, långa, breda arbetsstycken, som t. ex. trätrallar, till stora arbetsstycken för väggklädnader hittar du rätt produkt för varje användning. PCM 8 Långa, smala arbetsstycken som t. ex. golvlister eller takplattor Långa, breda arbetsstycken som t. ex. parkett, trätrallar eller kantlister Stora arbetsstycken som t. ex. träplattor för takutbyggnad, väggklädnad PCM 8 S PTS 10 PPS 7 S Översikt kapningskapacitet: 0 /0 45 /0 0 /45 45 /45 Rak kapning Horisontell geringssågning Vertikal geringssågning Kombinationskapning PCM mm mm mm mm PCM 8 S mm mm mm mm PTS mm 75 mm 63 mm 63 mm PPS 7 S 62 mm 62 mm 36 mm 36 mm Produktjämförelse

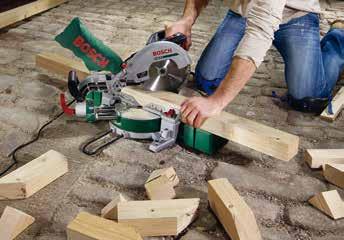

15 Användning För den drivne gör-det-självaren finns det många projekt där stationära maskiner kommer till användning. Oavsett om du vill bygga en altan, en carport eller något annat, så finns det inga begränsningar. Alla stationära maskiner från Bosch har detta gemensamt: De är ytterst precisa, kraftiga och bekväma att hantera. Projekt utomhus Projektexempel

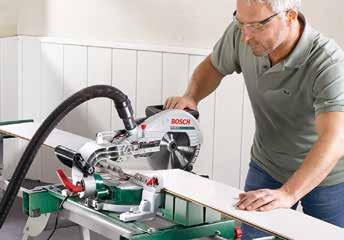

16 Användning Stationära maskiner från Bosch är inte bara användbara utomhus. Även vid inomhusprojekt är de en värdefull hjälp. Renovering, byggande inomhus eller vid kreativ möbeltillverkning du kan alltid lita på Bosch stationära maskin. Inomhusprojekt Inredningsprojekt Projektexempel
